QU-AX TRENDY 54 01 42-JUN Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.0 Aug 2016
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING
EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN
TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
LEEFTIJD EN GEBRUIK
Monteer het bed zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van dit bed.
Ingebruikname : Controleer alvorens de ingebruikname van het bed of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen
of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor
ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer het bed regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het bed uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van dit bed.
Brandgevaar : Plaats het bed niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het bed enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bes-
tanddelen en met warm water.
www.quax.eu [email protected]
2
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit bed dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm EN
716:2008.
Productinformatie
Afmetingen van het gemonteerde bed : 205x95x62H cm
Aanbevolen afmeting voor de matras : 200*90*17H cm
Structuur : mdf en massieve beuk voor het onderstel
Afwerking : waterlak-systeem aangebracht in 3 lagen getest op EN 71-3 voor grond- en
eindlak.
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 42 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps

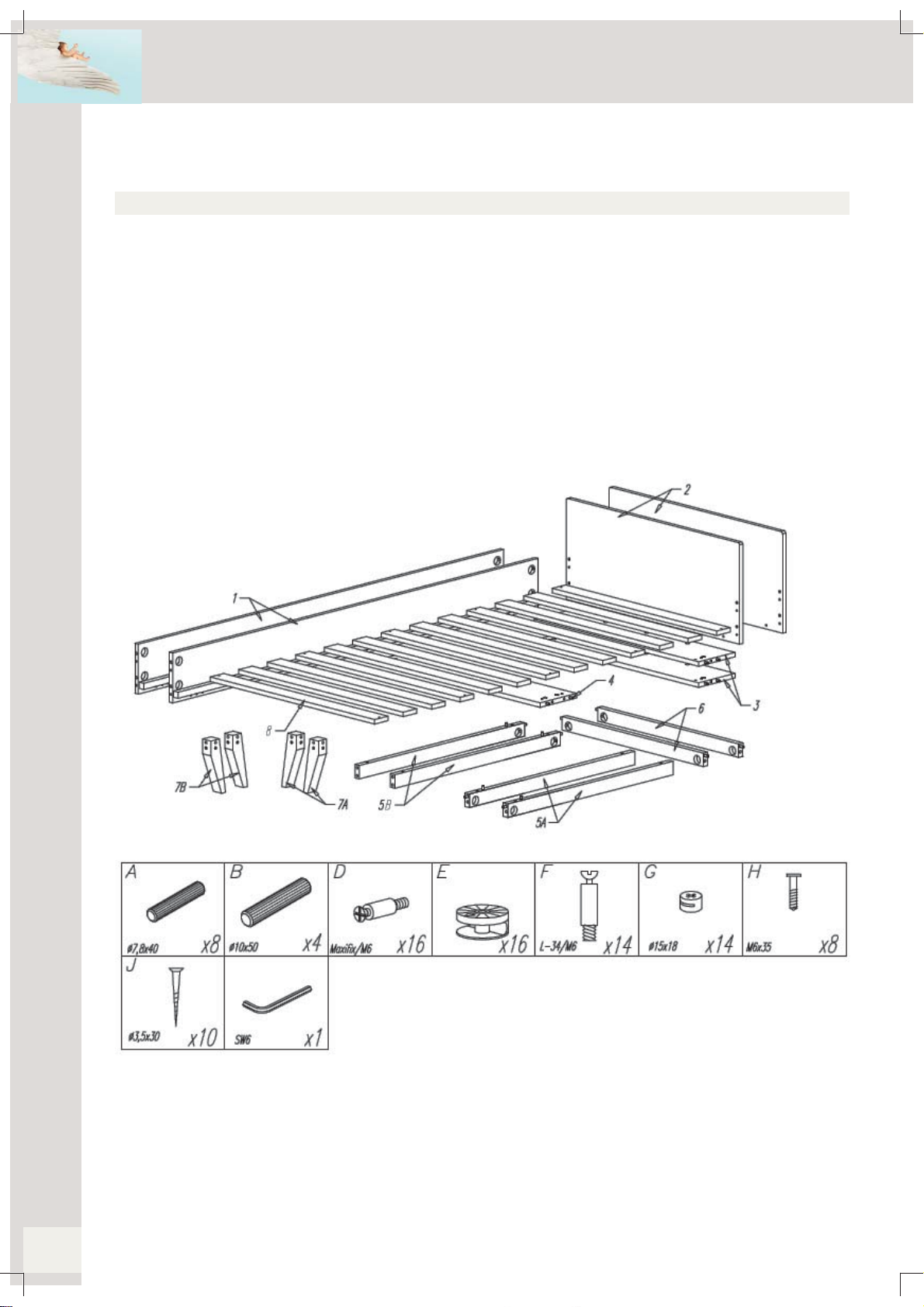

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
www.quax.eu [email protected]
4
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
TRENDY 54 01 42xx-JUN
4. Het in elkaar zetten van het bed
Stap 1 : Gebruik beide lange dwarsbalken 5A en 5B, beide korte dwarsbalken 6, acht excentrieken E,
beide voorste poten 7A, beide achterste poten 7B en acht verbindingsbouten D
Duw één excentriek (E) in de voorziene boringen aan de binnenkant van de lange dwarsbalken (5A en 5B)
en twee in boringen van de korte dwarsbalken (6). Draai twee verbindingsbouten (D) vast in de voorziene
boringen aan de binnenkant van de poten (7A en 7B).
Lit junior
Junior bed
Juniorbed
Juniorbett
Stap 2 : Gebruik de onderdelen van stap 1
Duw de lange dwarsbalken (5A en 5B) in elkaar. Duw een voor- (7A) en een achterpoot (7B) met zijn
houten deugels in de voorziene boringen en over de verbindingsbouten van de korte dwarsbalken (6).
Draai de excentrieken vast. Duw het pootonderstel met zijn verbindingsbouten in de voorziene boringen
en over de houten deugels van de lange dwarsbalken (5A en 5B). Draai de excentrieken vast. Herhaal
met het ander pootonderstel.

Quax®
First dreams
First steps
www.quax.eu [email protected]
6
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

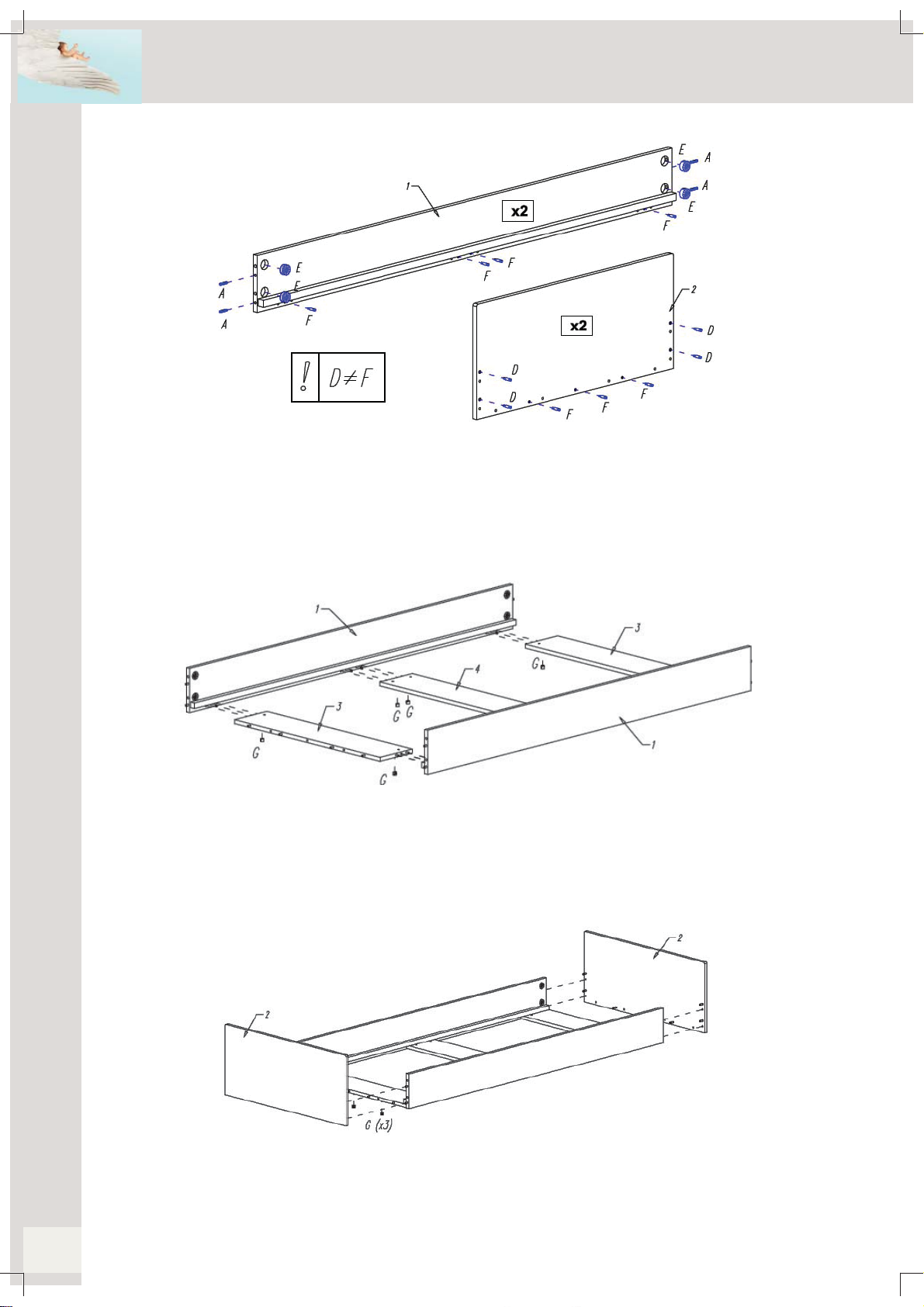

Stap 3 : Gebruik beide hoofdzijden 2, de zijkanten 1, acht houten deugels A,acht excentrieken E, veertien
verbindingsbouten F en acht verbindingsbouten D
Draai vier verbindingsbouten (F) vast in de voorziene boringen onderaan de binnenkant van de zijkanten
(1). Duw twee houten deugels (A) in de voorziene boringen op de zijkanten van de zijkanten. Duw vier ex-
centrieken (E) in de voorziene boringen op de uiteinden van de zijkanten. Draai drie verbindingsbouten (F)
vast in de voorziene boringen onderaan de binnenkant van de hoofdzijden (2). Draai vier verbindingsbouten
(D) vast in de voorziene boringen op de uiteinden van de hoofdzijden.
Stap 4 : Gebruik de zijkanten 1van stap 3, beide buitenste bodemplaten 3, de middenste bodemplaat 4en
acht excentrieken G
Duw twee excentrieken (G) in de voorziene boringen onderaan de uiteinden van de buitenste bodemplaten
(3). Duw vier excentrieken (G) in de voorziene boringen onderaan de uiteinden van de middenste bodem-
plaat (4). Duw de zijden (1) met hun verbindingsbouten in de boringen en over de houten deugels van de
bodemplaten en span de excentrieken aan.
Stap 5 : Gebruik de hoofdzijden 2van stap 3, de onderdelen van stap 4en zes excentrieken G
Duw drie excentrieken (G) in de voorziene boringen onderaan de buitenste bodemplaten (3). Duw de
hoofdzijden (2) met hun verbindingsbouten in de boringen en over de houten deugels van de bodemplaten
en span de excentrieken aan.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

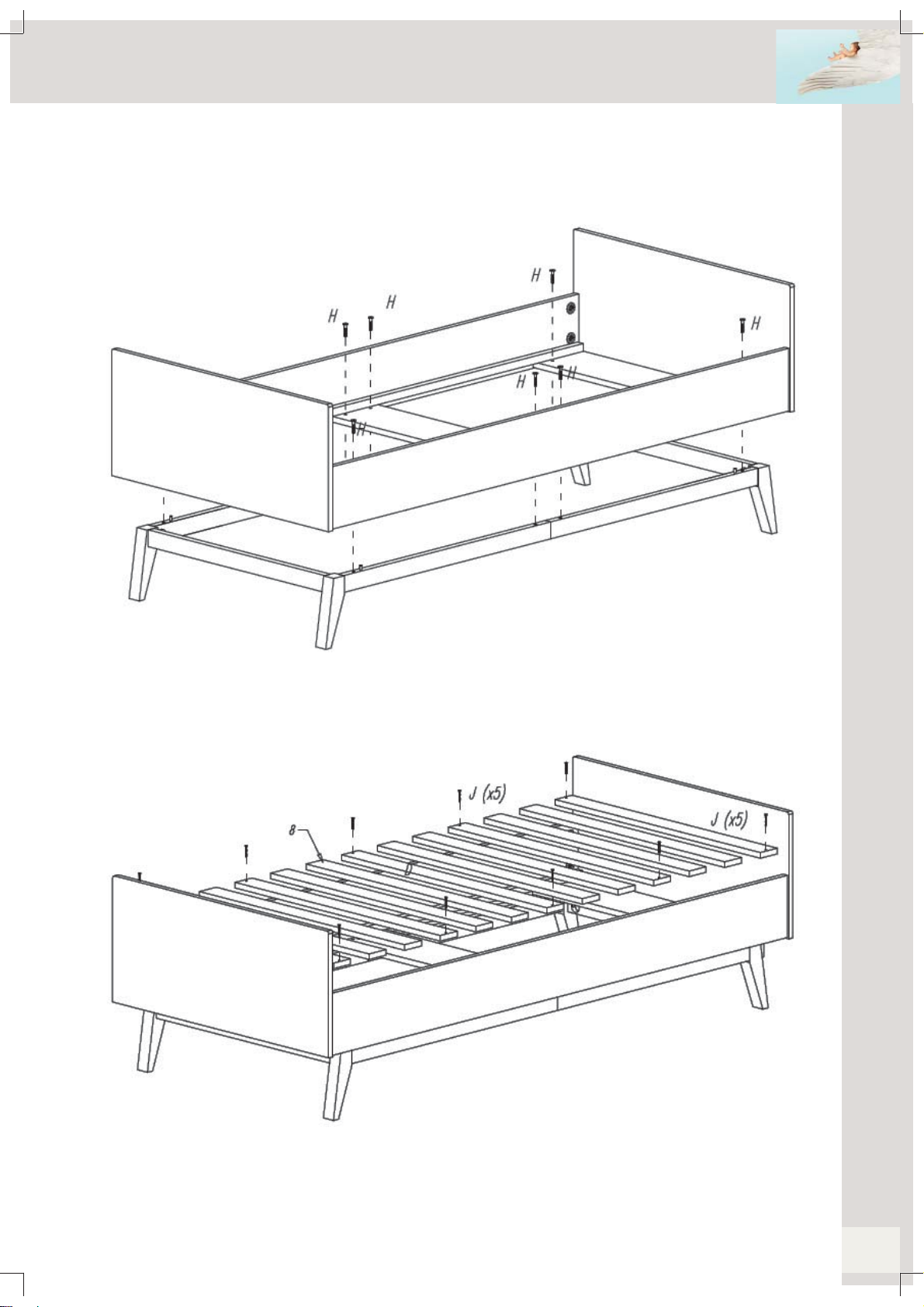

Stap 6 : Gebruik de onderdelen van stap 2en 5en acht houtschroeven H
Duw de bovenbouw op de houten deugels van het onderstel. Duw de houtschroeven (H) door de voorziene
boringen van de bodemplaten en draai vast in het onderstel.
Stap 7 : Gebruik de onderdelen van stap 6, de bodem 8en tien houtschroeven J
Plaats de bodem (8) in het bed . Duw de houtschroeven (J) doorheen de voorziene boringen van de bo-
dem en draai ze vast in de bodemprofielen.

Quax®
First dreams
First steps
FRANCAIS
AGE ET USAGE
Assemblez le lit suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce lit.
Mise en service :Avant la mise en service du lit, contrôlez si toutes les pièces détachées sont en bon état,
sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester
accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pen-
daison. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement le lit pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le lit hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le
fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais le lit à proximité d’une source de chaleur, comme un chauffage
électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le lit uniquement avec du savon ou un autre détergent doux sans composants tox-
iques et de l’eau chaude.
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION ULTERIEURE ET A
LIRE SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POURÉVITERTOUTRISQUED’ÉTOUFFEMENT,PRIÈREDERETIRERL’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU
DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
www.quax.eu [email protected]
8
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
CelitnedoitpasrépondreauxexigencesdesécuritédécritesdanslanormeEN716:2008.
Information produit
Dimensions du lit assemblé : 205x95x62H cm
Taille recommandée du matelas : 200*90*17H cm
Structure : mdf et hêtre massif pour le piètement
Achèvement : système à base d’eau appliqué en 3 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition.
Coloris disponibles (xx) : voir www.quaxpro.eu
Poids net : 42 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
9
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées
ci-dessous.
www.quax.eu [email protected]
10
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett
4. Montage du lit
Etape 1 : Utilisez les deux traverses longues 5A et 5B, les deux traverses courtes 6, huit excentriques E,
les deux pieds avant 7A, les deux pieds arrière 7B et huit boulons de raccord D
Poussez un excentrique (E) dans les perçages prévus à l’intérieur des longues barres transversales (5A
et 5B) et deux dans les perçages des traverses courtes (6). Fixez deux boulons de raccord (G) dans les
perçages à l’intérieur des pieds (7A et 7B).
Etape 2 : Utilisez les pièces de l’étape 1
Rassemblez les longues traverses (5A et 5B). Poussez un pied avant (7A) et arrière (7B) avec ses che-
villes en bois dans les trous et à travers les boulons de raccord des traverses courtes (6). Serrez les excen-
triques. Poussez le piètement avec ses boulons de raccord dans les trous et sur les chevilles des traverses
longues (5A et 5B). Serrez les excentriques. Répétez avec l’autre piètement.

Quax®
First dreams
First steps
www.quax.eu [email protected]
12
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett
Etape 3 : Utilisez les panneaux terminaux 2, deux longerons 1, huit chevilles en bois A, huit excentriques
E, quatorze boulons de raccord F et huit boulons de raccord D
Serrez quatre boulons de raccord (F) dans les perçages prévues au fond de l’intérieur des longerons (1).
Insérez deux chevilles en bois (A) dans les trous prévus sur les flancs des longerons. Poussez quatre ex-
centriques (E) dans les trous prévus sur les extrémités des longerons. Fixez trois boulons de raccord (F)
dans les perçages prévues au fond de l’intérieur des côtés terminaux (2). Serrez quatre boulons de raccord
(D) dans les perçages prévues sur les extrémités des côtés terminaux.
Etape 4 : Utilisez les longerons 1de l’étape 3, les deux panneaux de fond extérieurs 3, le panneau de fond
intérieur 4et huit excentriques G
Poussez deux excentriques (G) dans les perçages sur le côté long en bas des panneaux de fond extérieurs
(3). Poussez quatre excentriques (G) dans les perçages sur le côté long en bas du panneau de fond intéri-
eur (3). Poussez les longerons (1) avec ses boulons de raccord dans les trous et à travers les chevilles en
bois des panneaux de fond et serrez les excentriques.
Etape 5 : Utilisez les panneaux terminaux 2de l’étape 3, les pièces de l’étape 4et six excentriques G
Poussez trois excentriques (G) dans les perçages sur le côté court en bas des panneaux de fond extérieurs
(3). Poussez les panneaux (2) avec leurs boulons de raccord dans les trous et à travers les chevilles en bois
des panneaux de fond et serrez les excentriques.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett
Etape 6 : Utilisez les pièces des étapes 2et 5et huit vis à bois H
Poussez la superstructure sur les chevilles en bois du piètement. Insérer les vis à bois (H) à travers les
perçages des panneaux de fond et serrez les dans le piètement.
Etape 7 : Utilisez les pièces de l’étape 6, le fond 8 et dix vis à bois J
Insérez le fond (8) dans le lit. Poussez les vis à bois (J) dans les perçages prévus dans le fond et serrez-
les dans les profiles des longerons.

Quax®
First dreams
First steps
DEUTSCH
ALTER UND BENUTZUNG
Bauen sie das Bett zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bettes.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bettes, ob sich alle Teile in gutem Zustand befinden,
gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es
mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein
Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie das Bett regelmäßig angesichts zerbrochener, verzerrter oder verschwundener
Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Bettes unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr : Setzen Sie das Bett zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel
der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie das Bett nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische
Bestandteile und mit warmem Wasser.
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG
DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU
ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
www.quax.eu [email protected]
14
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Bett darf den im Standard EN 716:2008 beschriebenen Sicherheitsvorschriften
nicht entsprichen.
Productinformation
Abmessungen des montierten Bett : 205x95x62H cm
Empfohlene Größe der Matratze : 200*90*17H cm
Struktur : Mdf und massiver Buche für dem Gestell
Endbearbeitung: Wassersystem angebracht in 3 Schichten geprüft auf EN 71-3 für Gr-
und- und Endlack.
Verfügbare Farben (xx) : check www.quaxpro.eu
Nettogewicht : 42 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels
Vorlage eines Kaufnachweis und die ID-Nummer zu finden auf das Möbel selbst..
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

Quax®Quax®
First dreams
First steps
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
www.quax.eu [email protected]
16
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett
4. Der Zusammenbau des Bettes
Schritt 1 : Benutzen Sie beide lange Traversen 5A und 5B, beide kurze Traversen 6, acht Exzenter E,
beide Vorderfüße 7A und beide Hinterfüße 7B und acht Verbindungsbolzen D
Drücken Sie ein Exzenter (E) in die vorgesehenen Bohrungen auf der Innenseite der langen (5A und 5B)
und zwei in die Bohrungen der kurzen Traversen (6). Zwei Verbindungsbolzen (D) anziehen in die Bohrun-
gen auf der Innenseite der Füße (7A und 7B).
Schritt 2 : Benutzen Sie die Bauteilen von Schritt 1
Drücken Sie die langen Querbalken (5A und 5B) ineinander. Drücken Sie eine vordere (7A) und einen hin-
tere Füß (7B) mit ihren Holzdübel in die Löcher und über die Verbindungsbolzen der kurzen Traversen (6).
Die Exzenter anziehen. Drücken Sie einen Fußgestell mit seinen Bolzen in den Löchern und auf den Holz-
dübel der langen Querträger (5A und 5B). Die Exzenter anziehen. Wiederholen mit dem anderen Gestell.

Quax®
First dreams
First steps
www.quax.eu [email protected]
18
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett
Schritt 3 : Benutzen Sie beide Endseiten 2, die Seiten 1, acht Holzdübel A, acht Exzenter E,vierzehn
Verbindungsbolzen F und acht Verbindungsbolzen D
Vier Verbindingsbolzen (F) anziehen in die Bohrungen unten der Innenseite der Seiten (1). Drücken Sie
zwei Holzdübel (A) in die Bohrungen an den Enden der Seiten (1). Drücken Sie vier Exzenter (E) in die
Bohrungen auf der Innenseite der Seiten. Drei Verbindingsbolzen (F) anziehen in die Bohrungen unten der
Innenseite der Endseiten (2). Vier Verbindingsbolzen (D) anziehen in die Bohrungen an den Enden der
Endseiten.
Schritt 4 : Benutzen Sie die Seiten 1von Schritt 3, beiden äußeren Bodenplatten 3, die innere Bodenplatte
4und acht Exzenter K
Drücken Sie zwei Exzenter (G) in die Bohrungen an der Unterseite der Längsenden der äußeren Boden-
platten (3). Drücken Sie vier Exzenter (G) in die Bohrungen an der Unterseite der Längsenden der innere
Bodenplatte (4). Drücken Sie die Seiten (1) mit ihren Verbindungsbolzen in die Löcher und über die Holzdü-
bel in die Bodenplatten und die Exzenter anziehen.
Schritt 5 : Benutzen Sie die Endseiten 2von Schritt 3, die Bauteile von Schritt 4und sechs Exzenter G
Drücken Sie drei Exzenter (G) in die Bohrungen unten die äußeren Bodenplatten (3). Drücken Sie die End-
seiten (2) mit ihren Verbindungsbolzen in die Bohrungen und über die Holzdübel der Bodenplatten und die
Exzenter anziehen.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett
Schritt 6 : Benutzen Sie die Bauteilen von Schritt 2und 5und acht Holzschrauben H
Drücken Sie den Überbau auf den Holzdübel des Gestells. Drücken Sie die Holzschrauben (H) durch die
Bohrungen der Bodenplatten und in das Gestell anziehen.
Schritt 7 : Benutzen Sie die Teile von Schritt 6, den Boden 8und sechs Holzschrauben J
Legen Sie den Boden (8) im Bett. Drücken Sie die Holzschrauben (J) durch die Bohrungen in den Boden
und in die Bodenprofilen anziehen.

Quax®
First dreams
First steps
ENGLISH
AGE AND USE
Assemble the bed following the instructions hereunder.
Do not change the design and the assembly method of this bed.
Introduction : Before putting into use, check if all parts of the bed are in good condition, well tightened, and
do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifier
ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the bed for broken, warped or missing parts. No longer use the bed whenever
such parts are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the bed near a heat source such as electrical heating, gas heating, etc. in order
to avoid any fire hazard.
Maintenance : Only clean the bed with soap or any other mild cleaning agent without toxic components and
with warm water.
KEEP IN A SECURE PLACE FOR FUTURE REFERENCE AND READ CAREFULLY TO
AVOID ACCIDENTS.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
1. Warnings
www.quax.eu [email protected]
20
TRENDY 54 01 42xx-JUN Lit junior
Junior bed
Juniorbed
Juniorbett
