QU-AX STRETTO 54 03 26 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.0 Jan 2014
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING
EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN.
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN
TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
GEBRUIK
Stel de commode samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede
staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan
kwetsen of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een
gevaar voor ophanging betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn.
Bij vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas
verwarming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische
bestanddelen en met warm water.
2
1. Waarschuwingen
www.quax.eu [email protected]
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde commode : 94x55x85H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak.
Met drie frontale, automatische en regelbare laden
De commode kan worden uitgerust met een luierextensie code 54 03 26xx-E
Beschikbare kleuren metalen onderstel (xx..) : P01 grijs gelakt en CR (chroom)
Beschikbare kleuren houten onderdelen (..xx) : 21 nebbia en 22 wit
Nettogewicht : 63 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®

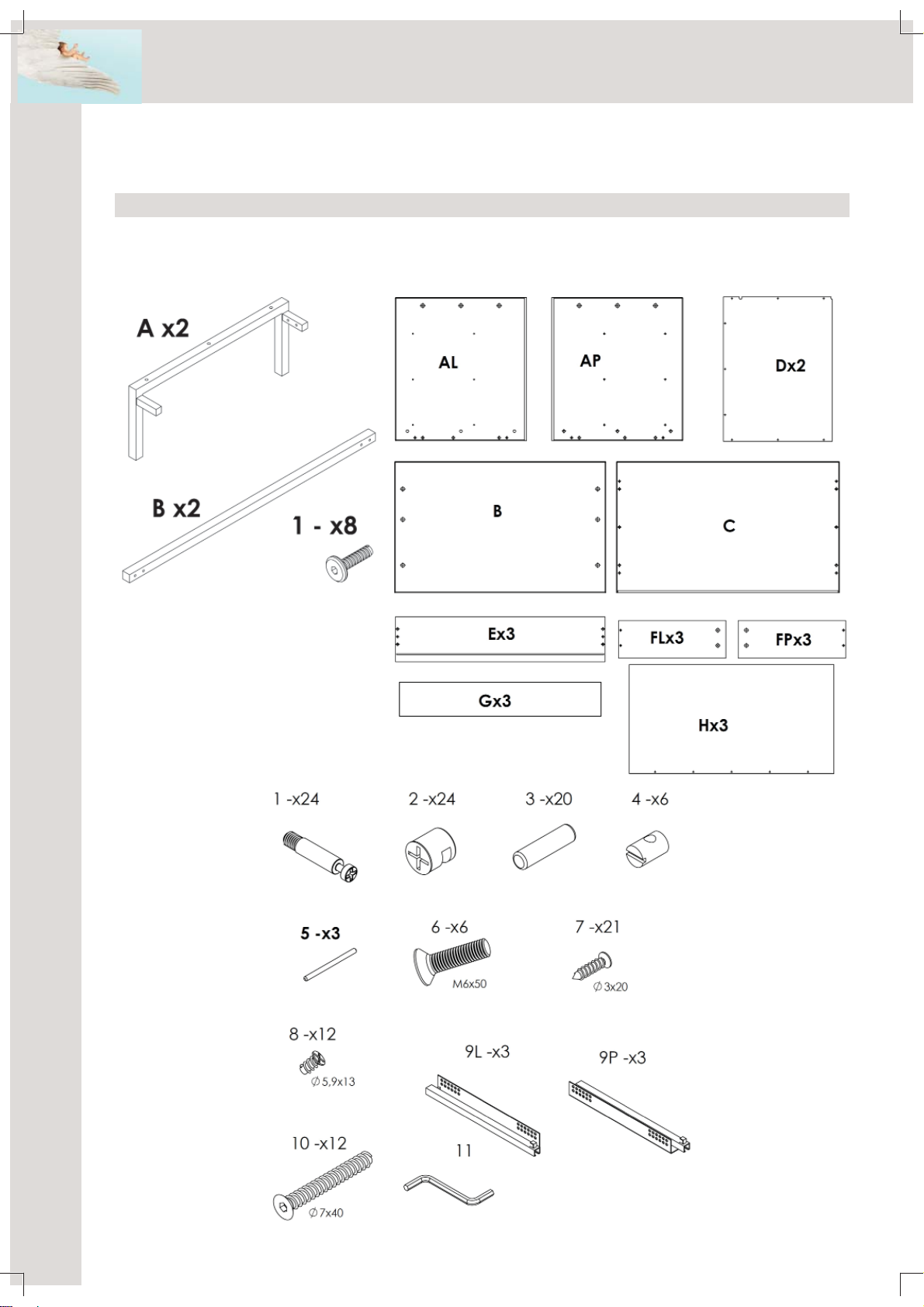

3. Onderdelenlijst
4

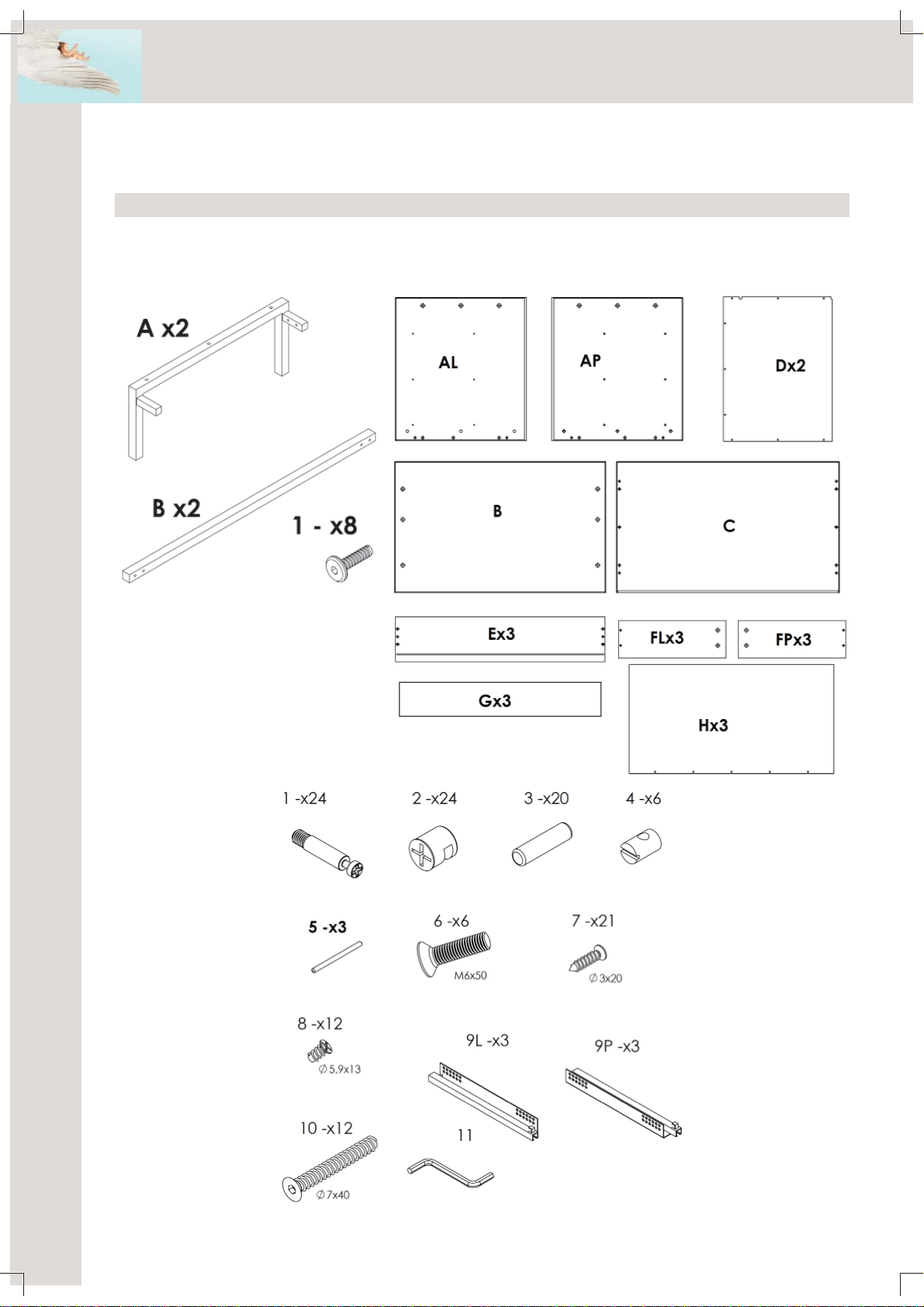

Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®
4. Het in elkaar zetten van het metalen frame
5
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

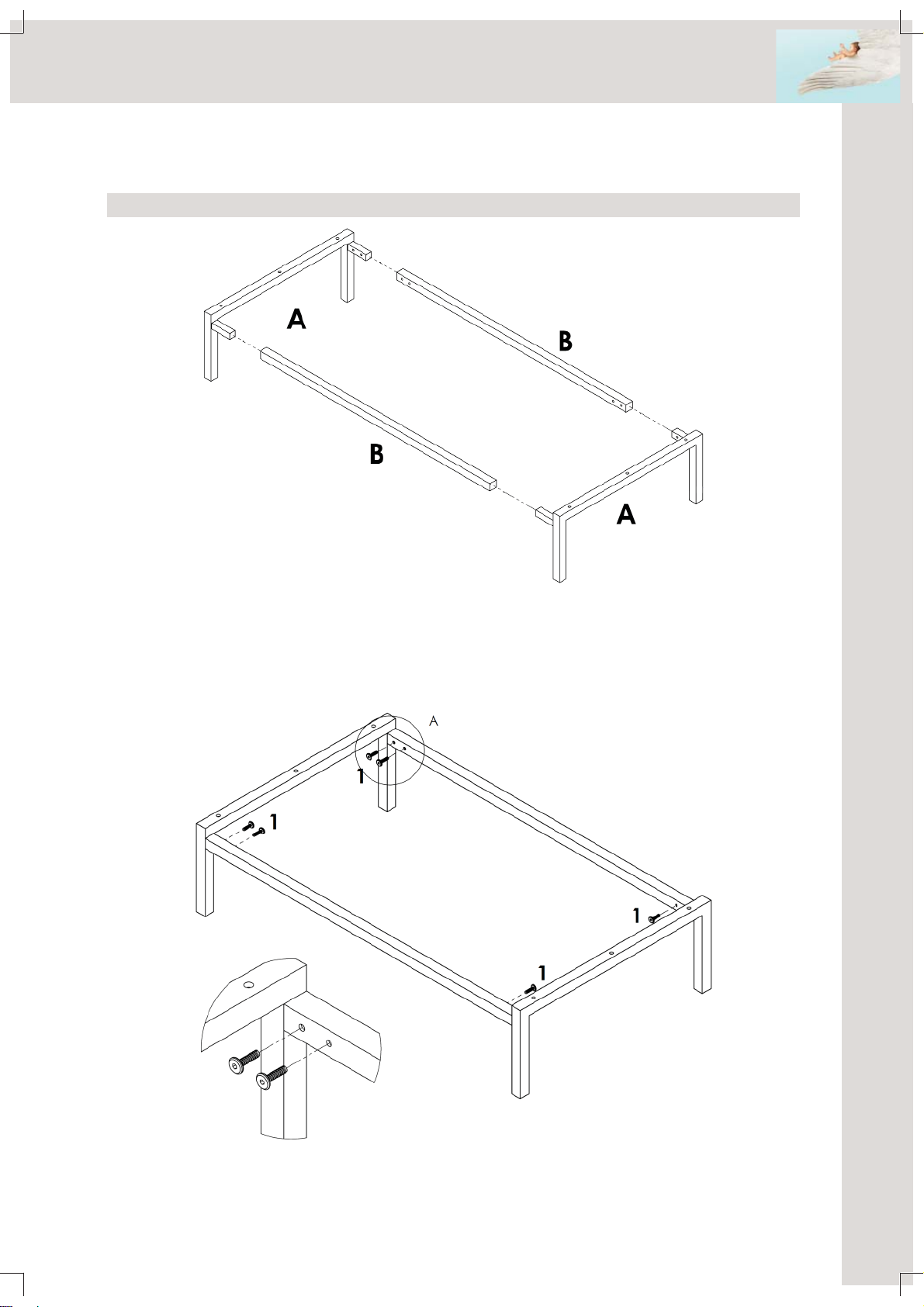

Stap 1 : Gebruik de potenframes Aen beide dwarsbalken B
Duw beide dwarsbalken (B) met de gaten naar de binnenkant van het onderstel gericht, over de bevesti-
gingsprofielen van een potenframe (A). Duw vervolgens het andere frame met zijn profielen in de opening
van de dwarsbalken.
Stap 2 : Gebruik de onderdelen van stap 1en de 8 bouten 1
Plaats de bouten (1) één per één in de voorziene openingen van de dwarsbalken (B) en draai ze vast met
een zeskantsleutel.

Quax®
6
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

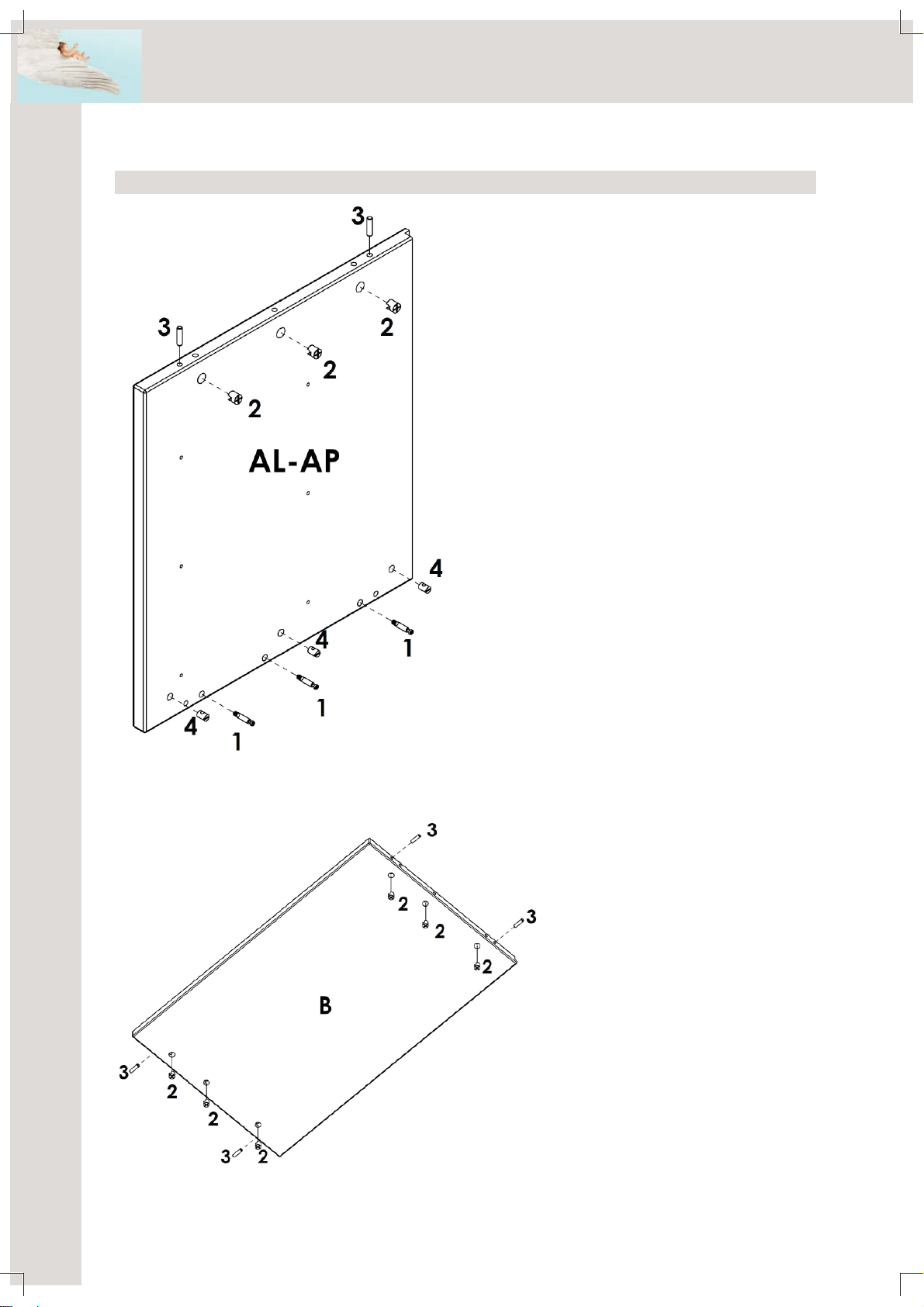

Stap 1 : Gebruik de beide zijden AL enAP, vier houten
deugels 3, zes cylindrische moeren 4, zes verbin-
dingsbouten 1en zes excentrieken 2
Duw twee houten deugels (3) in de voorziene openin-
gen bovenaan de zijkanten (AL en AP). Duw drie ex-
centrieken (2) in de voorziene openingen bovenaan
de zijkanten. Steek drie cylindrische moeren (4) in
de voorziene gaten onderaan de zijkanten. Draai drie
verbindingsbouten (1) vast in de voorziene gaten on-
deraan de zijkanten.
Stap 2 : Gebruik de bodem B, vier
houten deugels 3 en zes excentrieken 2
Duw twee houten deugels (3) in de
voorziene openingen per zijkant van de
bodem (B). Duw zes excentrieken (2) in
de voorziene openingen onderaan de
bodem.
5. Het in elkaar zetten van de commode

Quax®
7
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

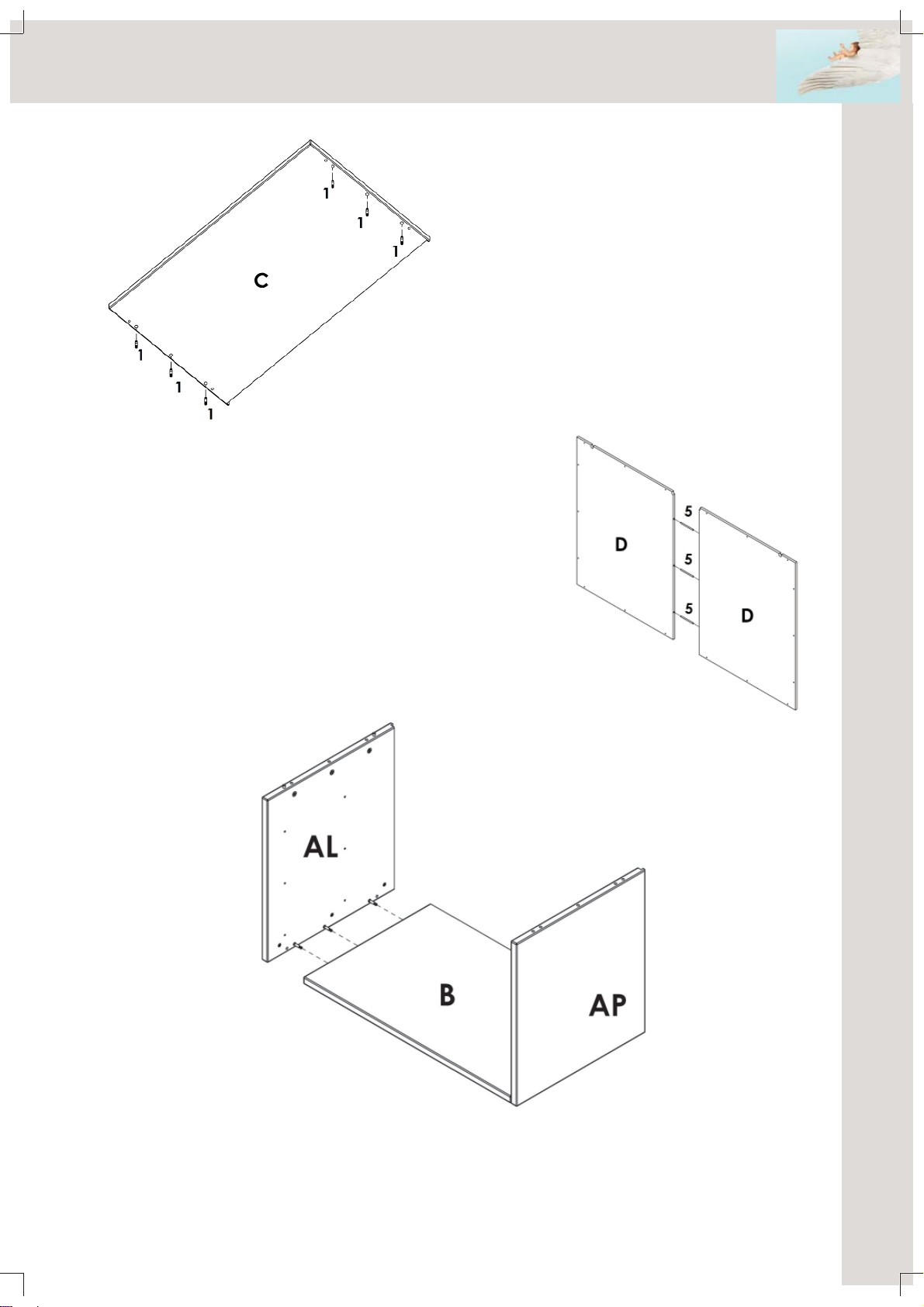

Stap 3 : Gebruik het bovenblad Cen zes verbindings-
bouten 1
Draai de zes verbindingsbouten (1) vast in de voor-
ziene gaten onderaan het bovenblad (C).
Stap 5 : Gebruik de onderdelen van stap 1,2 en 3
Druk de bodem (B) met zijn deugels in de voorziene openingen en over de verbindingsbouten van de
linkse eindzijde (AL). Span de excentrieken onderaan de bodem aan. Duw nu de rechterzijde (AP) met zijn
verbindingsbouten in de voorziene openingen en over de houten deugels van de bodem. Span de overige
excentrieken aan.
Stap 4 : Gebruik de beide ruggen Den de drie verbindingsstiften 5
Duw de stiften (5) in de voorziene openingen van een rug (D) en duw
vervolgens de andere rug over de stiften.

Quax®
First dreams
First steps
8
www.quax.eu [email protected]
STRETTO 54 03 26xxxx Commode met drie laden
Kommode mit drei Schubladen

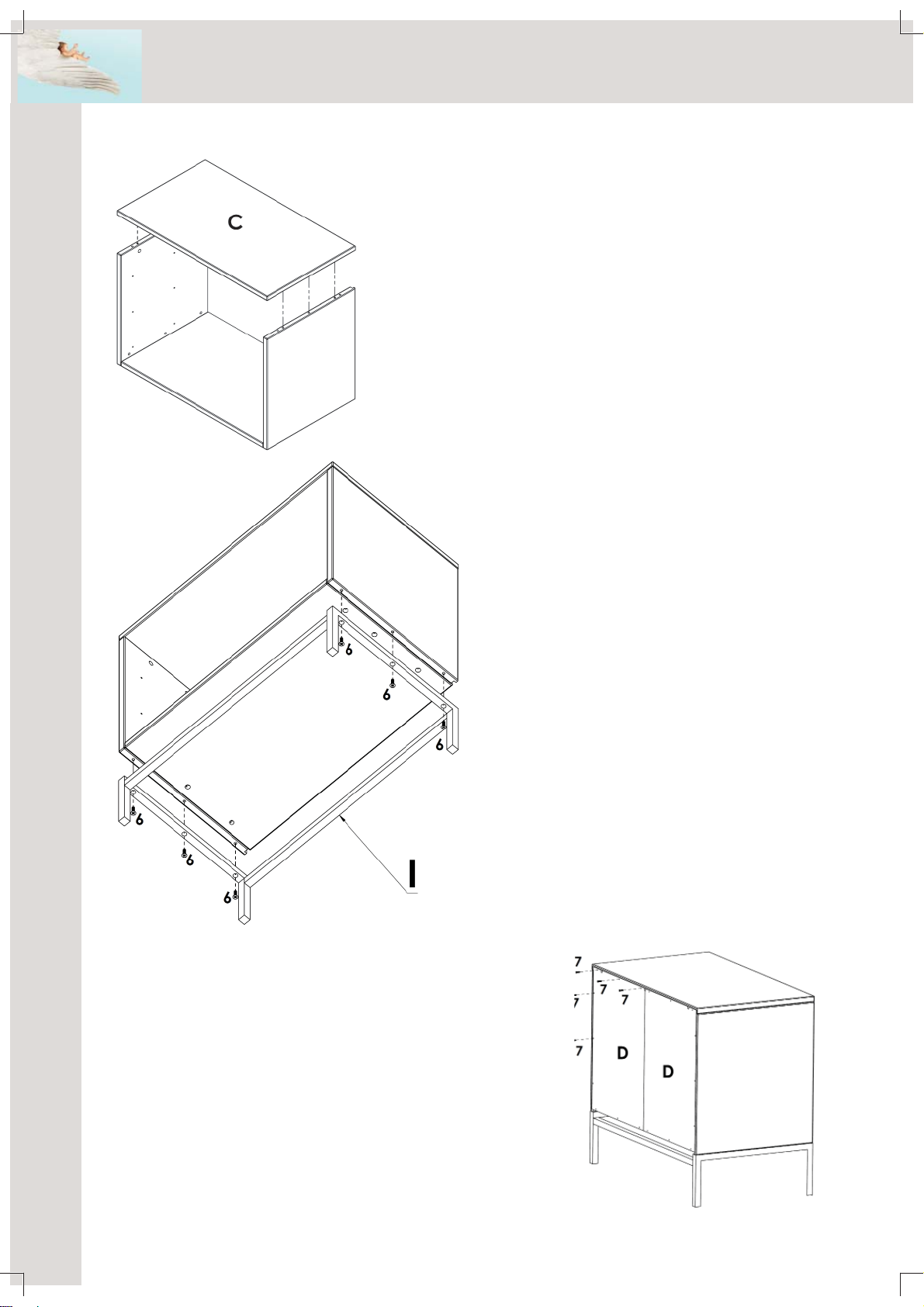

Stap 6 : Gebruik de onderdelen van stappen 3en 5
Duw het bovenblad (C) met zijn verbindingsbouten in de voorziene
openingen en over de houten deugels van de eindzijden. Span de
excentrieken bovenaan de eindzijden aan.
Stap 7 : Gebruik de onderdelen van stappen 4.2 en
5.6 en zes bouten 6
Draai de gemonteerde houten struktuur op zijn zij-
de. Plaats het metalen onderstel voor de boringen.
Gebruik een gemagnetiseerde schroevendraaier
om de bouten (6) vast te draaien doorheen de gaten
van het onderstel en in het houten frame.
Stap 8 : Gebruik de onderdelen van stappen 4 en 7 en de hout-
schroeven 7
Plaats de ruggen in de uitgefreesde achterzijde van de commode.
Duw de houtschroeven (7) één per één in de voorziene openingen
van de ruggen en schroef ze vast in de kaststruktuur.
Commode avec trois tiroirs
Chest of three drawers

First steps
First dreams
Quax®
9
www.quax.eu
[email protected]
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

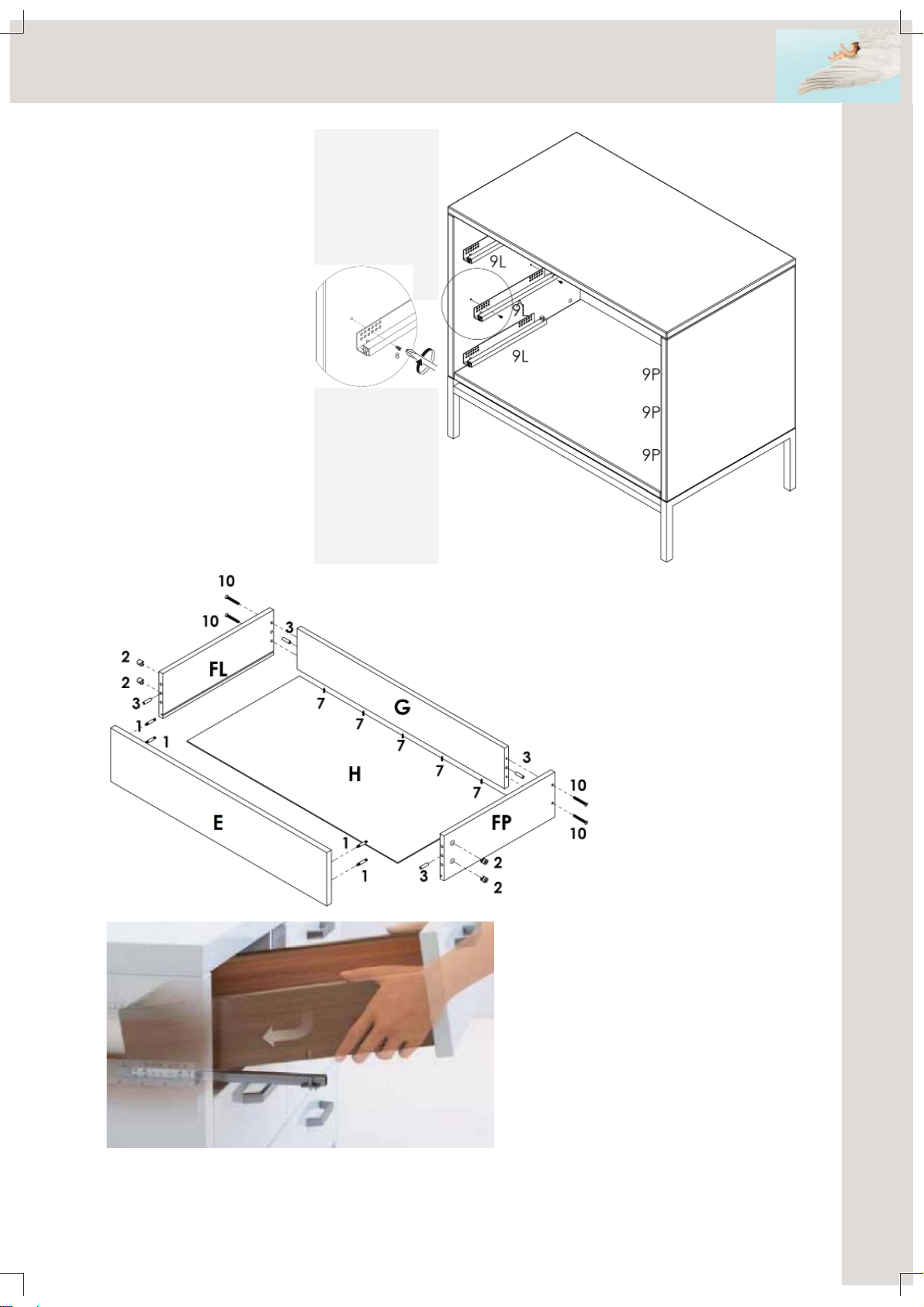

Stap 11 : Plaatsing van de laden
Start met de onderste lade. Trek de geleiders uit het meubel en plaats de gemonteerde lade tegen de
achterste stop op de geleiders. Duw de lade over de voorste stop van de geleider en herhaal tot alle laden
geplaatst zijn.
Stap 10 : Gebruik drie lade-
fronten E, twaalf verbind-
ingsbouten 1, drie lade-
zijden FL en FP, twaalf
excentrieken 2, drie ruggen
G, zes houten deugels 3,
twaalf houtschroeven 10,
drie ladebodems H en vijf-
tien houtschroeven 7
Draai 4 verbindingsbouten
(1) vast in de openingen van
eenfront(E).Plaats4excen-
trieken (2) in de gaten aan
de buitenkant van de zijden
(FL en FP). Duw 2 houten
deugels (3) in de boringen
op de uiteinden van een rug
(G) en de zijden. Plaats de
rug tussen de ladezijden en
bevestig aan elkaar door
middel van de bouten (10).
Plaats de ladebodem (H)
in de voorziene gleuven en
bevestig met de houtschro-
even (7). Duw het ladefront
met zijn verbindingsbouten
in de gaten van de zijden en
draai de excentrieken vast.
Herhaal deze procedure
voor alle laden.
Stap 9 : Gebruik de onderdelen van stap 8, de geleiders 9L en
9P en de twaalf houtschroeven 8
Plaats 3 linkse geleiders (9L) op de gaten van het linker zijpa-
neel (AL) en schroef vast met de schroeven (8). Gebruik het
derde gat vooraan de geleiders en het laatste achteraan. Her-
haal met rechter zijpaneel (AP) en de rechtse geleiders (9P).

Quax®
FRANCAIS
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION ULTERIEURE ET A
LIRE SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POURÉVITERTOUTRISQUED’ÉTOUFFEMENT,PRIÈREDERETIRERL’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU
DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette commode.
Mise en service : Avant d’utiliser la commode prenez soin que tous les éléments se trouvent en bon état,
sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher
ses vêtements (cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque
d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes.
Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fab-
ricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels
que des chauffages électriques, au gaz etc. à proximité immédiate de la commode.
Nettoyage et entretien : Nettoyez la commode avec du savon ou un détergent sans éléments toxiques,
dilué dans de l’eau tiède.
10
1. Avertissements
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®
2. Sécurité et données générales
11
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de la commode assemblée : 94x55x85H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Munis de trois tiroirs frontaux automatiques et réglables
Cette commode peut être équipée d’une extension à langer code 54 03 26xx-E
Coloris disponibles pour le piètement (xx..) : P01 laqué gris et CR (chromé)
Coloris disponibles pour le pièces en bois (..xx) : 21 nebbia et 22 blanc
Poids net : 63 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®Quax®
3. Liste des pièces détachées
12
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

First steps
First dreams
Quax®Quax®
13
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
4. Montage du châssis
Etape 1 : Utilisez les cadres de base Aet les deux traverses B
Pousser les deux traverses (B) avec les trous orientés vers l’intérieur du châssis, sur les profiles de fixa-
tion d’un cadre de base (A). Ensuite, insérez l’autre cadre avec ses profils dans l’ouverture des traverses.
Etape 2 : Utilisez les pièces de l’étape 1et les huit boulons 1
Insérez les boulons (1) un par un dans les ouvertures prévues des traverses (B) et serrez-les avec une
clef hexagonale.

Quax®
14
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Etape 1 : Utilisez les deux côtés AL et AP, quatre che-
villes en bois 3, six écrous cylindriques 4, six boulons
de raccords 1et six excentriques 2
Poussez les chevilles en bois (3) dans les ouvertures
prévues au dessus des côtés (AL et AP). Insérez les
excentriques (2) dans les ouvertures prévues en haut
des côtés. Fixez les boulons de raccord (1) dans les
perçages en bas des côtés. Poussez les écrous cylin-
driques (4) dans les perçages en bas des côtés.
Etape 2 : Utilisez le fond B, quatre che-
villes en bois 3 et six excentriques 2
Poussez deux chevilles en bois (3) dans
les ouvertures prévues de chaque côté
du fond (B). Insérez six excentriques (2)
dans les ouvertures du dessous du fond.
5. Montage de la structure en bois

Quax®
15
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Etape 3 : Utilisez le plateau Cet six boulons de rac-
cords 1
Fixez les boulons de raccord (1) dans les ouvertures
prévues au dessous du plateau (C).
Etape 5 : Utilisez les pièces des étapes 1,2 et 3
Poussez le fond (B) avec ces chevilles en bois dans les ouvertures prévues et à travers les boulons de
raccord du côté gauche (AL). Serrez les excentriques au dessous du fond. Poussez le côté droit (AP) avec
ces boulons de raccord dans les ouvertures prévues et à travers les chevilles en bois du fond. Serrez les
autres excentriques.
Etape 4 : Utilidez les dos Det trois tiges de raccord 5
Poussez les tiges (5) dans les ouvertures prévues d’un dos (D), en-
suite poussez l’autre dos à travers les tiges.

Quax®
First dreams
First steps
16
www.quax.eu [email protected]
STRETTO 54 03 26xxxx Commode met drie laden
Kommode mit drei Schubladen Commode avec trois tiroirs Chest of three drawers
Etape 6 : Utilisez les pièces des étapes 3et 5
Poussez le plateau (C) avec ses boulons de raccord dans les ouver-
tures prévues et à travers les chevilles en bois des côtés. Serrez les
excentriques en haut des côtés.
Etape 7 : Utilisez les pièces des étapes 4.2 et 5.6
et six boulons 6
Tournez la structure en bois montée sur son côté.
Placez la structure métallique devant les ouver-
tures. Utilisez un tournevis aimanté pour serrer les
boulons (6) à travers les trous de la base dans la
structure en bois.
Etape 8 : Utilisez les pièces des étapes 4 et 7 et les vis à bois 7
Posez les dos dans le fraisage à l’arrière de l’armoire. Poussez les
vis à bois (7) un par un dans les perçages des dos et vissez-les dans
la structure de l’armoire.

First steps
First dreams
Quax®
17
www.quax.eu
[email protected]
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Etape 11 : Montage des tiroirs
Commencez avec le tiroir du bad. Tirez les glissières vers l’avant et placez le tiroir assemblé contre l’arrêt
à l’arrière des glissières. Poussez le tiroir à travers l’arrêt à la tête des glissières. Répétez l’opération pour
les autres tiroirs.
Etape 10 : Utilisez les trois
fronts de tiroirs E, douze
boulons de raccord 1, trois
côtés de tiroirs FL et FP,
douze excentriques 2, trois
dos G, six chevilles en bois
3, douze vis à bois 10, trois
fonds de tiroirs H et quinze
vis à bois 7
Fixez 4 boulons de raccord
(1) dans les ouvertures
prévues dans un front (E).
Insérez 4 excentriques (2)
dans les trous aux extrémi-
tés des côtés (FL et FP).
Insérez 2 chevilles en bois
(3) dans les perçages sur
les extrémités d’un dos (G)
et les côtés. Entreposez un
dos de tiroir entre les côtés
et fixez le avec les boulons
(10). Glissez le fond (H)
dans les rainures prévues
et fixez-le avec les vis à bois
(7). Poussez le front de tiroir
avec ses boulons de rac-
cords dans les trous des cô-
tés et fixez les excentriques.
Répétez cette procédure
pour tous les tiroirs.
Etape 9 : Utilisez les pièces de l’étape 8, les glissières 9L et
9P et douze vis à bois 8
Placez trois glissières (9L) sur les trous dans le panneau (AL)
et fixez-les avec les vis (8). Utilisez le troisième trou à l’avant
des glissières et le dernier à l’arrière. Répétez l’opération pour
le panneau de droite (AP) avec les glissières (9P).

Quax®
DEUTSCH
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG
DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU
ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
BENUTZUNG
Bauen sie die Kommode zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Kommode.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem Zustand befinden,
gut angedreht sind und keine scharfen Ränder aufweisen, an denen ein Kind sich verletzen könnte oder es
mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein
Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie die Kommode regelmäßig angesichts zerbrochener, verzerrter oder verschwun-
dener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel
der elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische
Bestandteile und mit warmem Wasser.
18
1. Warnungen
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®
2. Sicherheit und Allgemeine Information
19
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 94x55x85H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Mit drei frontale, automatische und verstelbare Schubladen
Die Kommode kann mit einem Wickelansatz Code 54 03 26xx-E ausgestattet werden
Verfügbare Farben für das Gestell (xx..) : P01 Grau lackiert und CR (Chrom)
Verfügbare Farben für den Holzen Unterteile (..xx) : 21 Nebbia und 22 Weiss
Nettogewicht : 63 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®Quax®
3. Unterteileliste
20
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 03 26xxxx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
