QU-AX JOY 54 03 20 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.1 Sep 2014
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING EN
AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP VER-
STIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN TE VER-
NIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
GEBRUIK
Stel de commode samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKT ACHTER
1. Waarschuwingen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde commode : 100*56*90H cm
Afmeting binnenlade : 88*43*16H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak.
Met drie frontale, automatische en regelbare laden
De commode kan worden uitgerust met een luierextensie code 54 03 10xx-E
Beschikbare kleuren (xx) : 15 Provence, 19 Grisato, 21 Nebbia en 22 White
Nettogewicht : 55 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
JOY 54 03 20xx

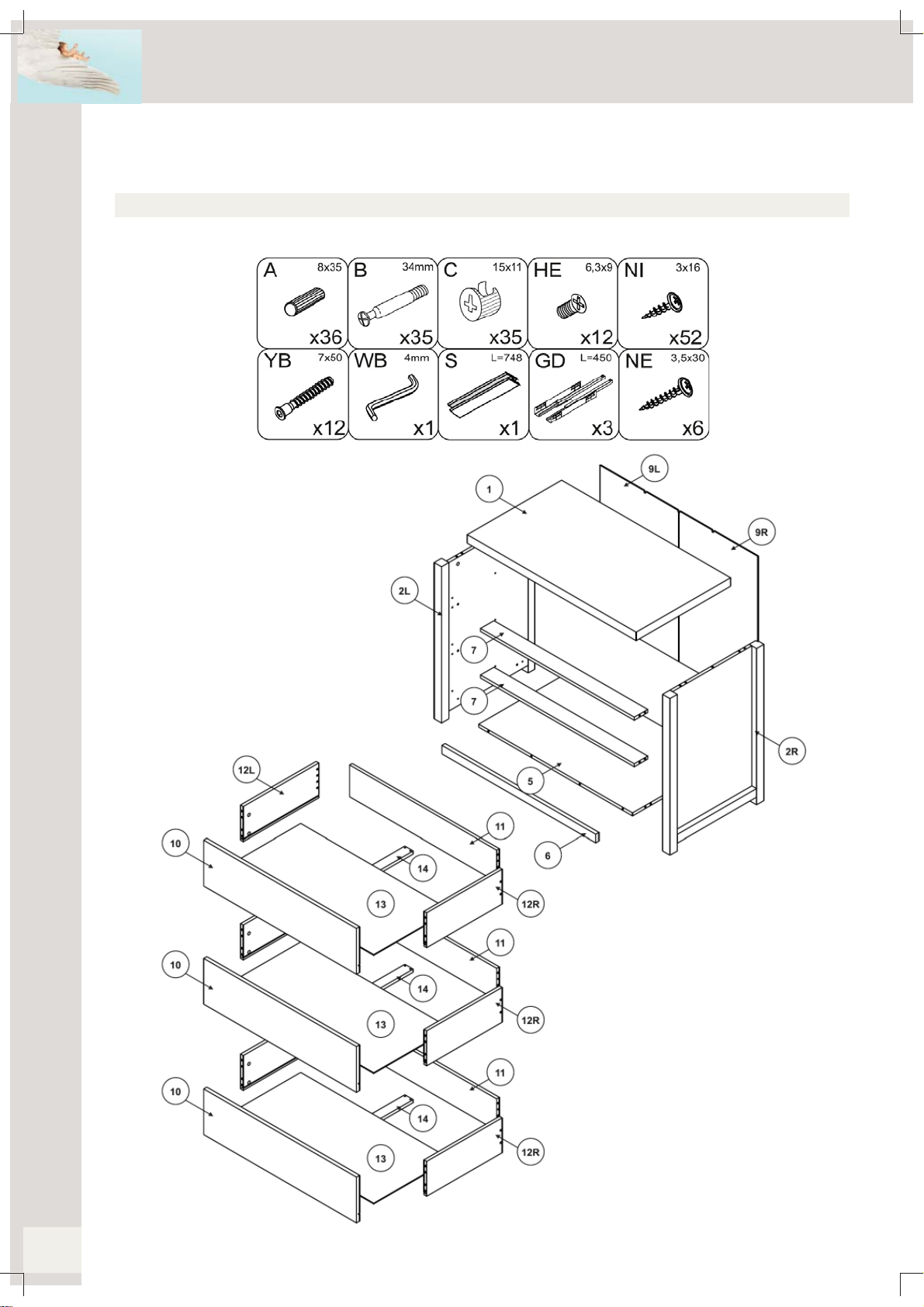

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
4. Het in elkaar zetten van de commode

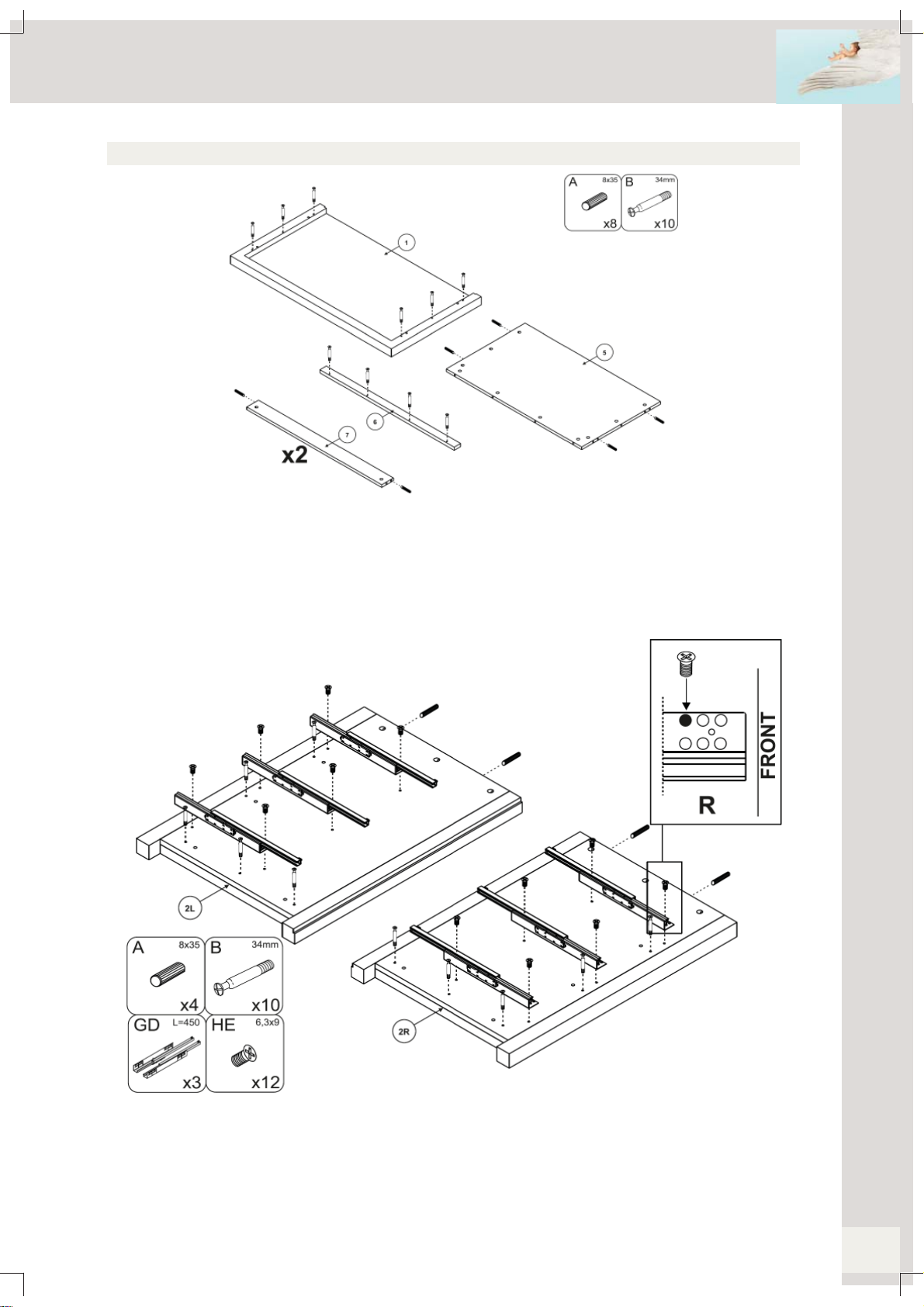

Stap 1 : Gebruik het topblad 1, tien verbindingsbouten B,acht houten deugels A, de bodem 5, de beide
tussenlatten 7 en de onderste kroonlijst 6
Draai zes verbindingsbouten (B) vast in de voorziene openingen onderaan het topblad (1). Duw twee deu-
gels (A) in de voorziene boringen op de uiteinden van de bodem (5). Draai vier verbindingsbouten (B) vast
in de boringen aan de binnenkant van de kroonlijst (6). Duw per tussenlat (7) één deugel (A) in de gaten
op de uiteinden.
Stap 2 : Gebruik beide zijpanelen 2R en 2L, de geleiders GD, twaalf bouten HE,vier houten deugels A en
tien verbindingsbouten B
Plaats de geleiders (GD) op de voorziene boringen van de zijpanelen (2R en 2L). Bevestig elke geleider
met twee bouten (HE) volgens het schema in detail. Draai drie verbindingsbouten (B) vast in de voor-
ziene openingen vooraan en twee onderaan een zijde. Duw twee houten deugels (A) in de voorziene
boringen bovenaan een zijde.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
JOY 54 03 20xx
Stap 3 : Gebruik de onderdelen van stappen 1en 2 en tien excentrieken C
Duw de excentrieken (C) in de voorziene openingen onderaan de bodem en de tussenlatten. Leg een zijde op
haar kant. Plaats de tussenpanelen en de bodem over de uitstekende verbindingsbouten van de zijde en draai
de excentrieken vast. Duw nu het ander zijpaneel met zijn verbindingsbouten in de boringen van de bodem en
de dwarslatten en draai de excentrieken vast.
Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Stap 4 : Gebruik de onderdelen van stappen 1en 3 en tien excentrieken C
Duw zes excentrieken (C) in de voorziene openingen bovenaan de zijden. Duw het bovenblad met zijn verbin-
dingsbouten in de boringen en over de houten deugels van de zijden en draai de excentrieken vast. Duw vier
excentrieken (C) in de voorziene openingen onderaan de bodem. Duw de kroonlijst met zijn verbindingsbouten
in de boringen van de bodem en draai de excentrieken vast.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

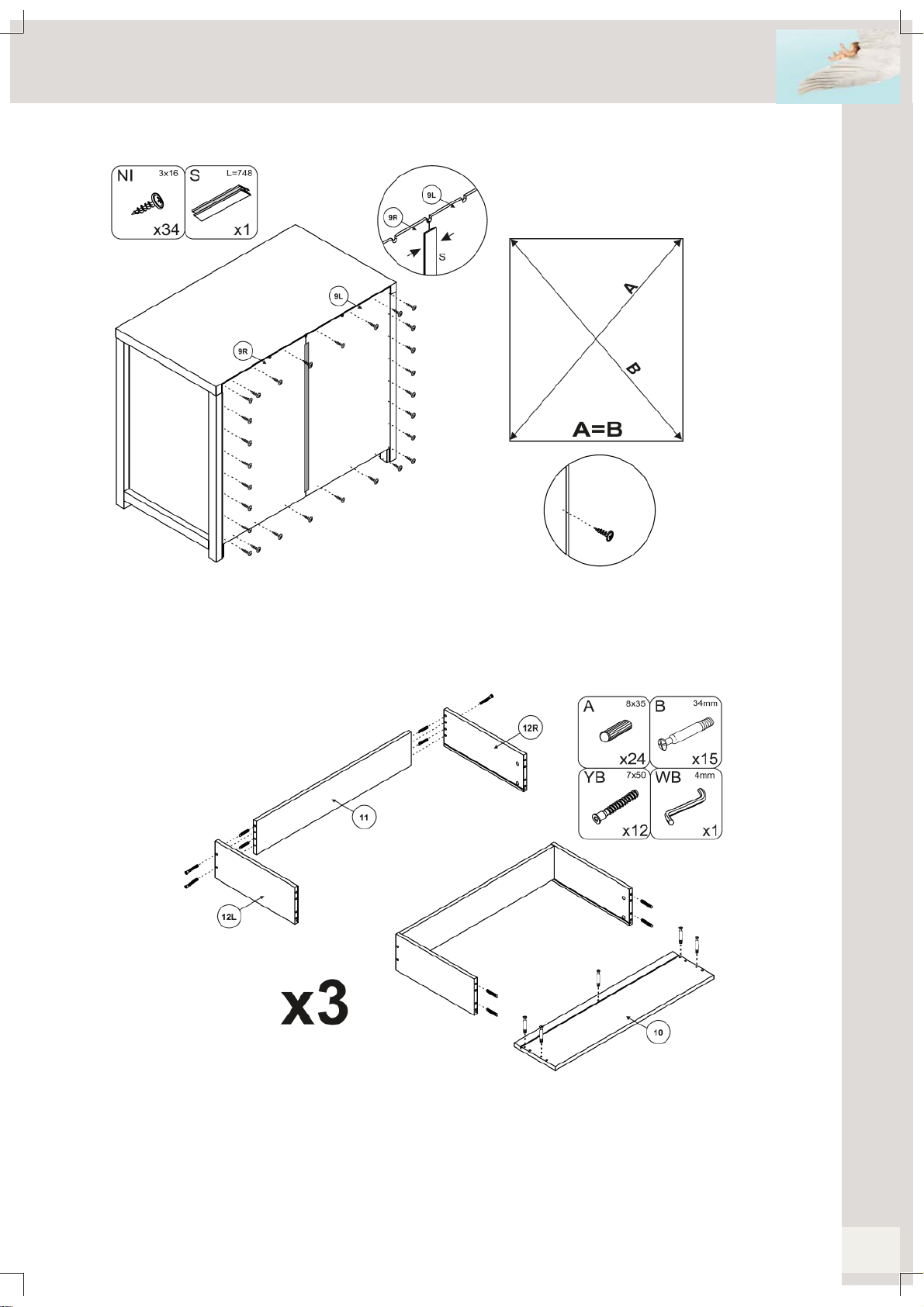

Stap 5 : Gebruik de gemonteerde struktuur van stap 4, de ruggen 9R en 9L, het verbindingsprofiel S en
vierendertig houtschroeven NI
Verbind beide ruggen (9R en 9L) met het verbindingsprofiel (S) en plaats de ruggen op de achterzijde van
de commode. Kontroleer indien afstand Agelijk is aan Ben schroef vervolgens de rug vast middels de
houtschroeven (NI).
Stap 6 : Gebruik alle ladezijden 12/L en 12/R, de drie ruggen 11, de drie fronten 10, vierentwintig houten
deugels A, vijftien verbindingsbouten Ben twaalf bouten YB
Duw per rug (11) twee houten deugels (A) in de voorziene openingen op de zijkant. Plaats een laderug tus-
sen een koppel ladezijden (12/L en 12/R). Duw de bouten (YB) doorheen de boringen aan de buitenkant
van de zijde en draai ze vast in de rug. Duw per zijde twee houten deugels (A) in de voorziene openingen
op de zijkant. Draai per front (10) vijf verbindingsbouten (B) vast in de voorziene openingen aan de bin-
nenkant.

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

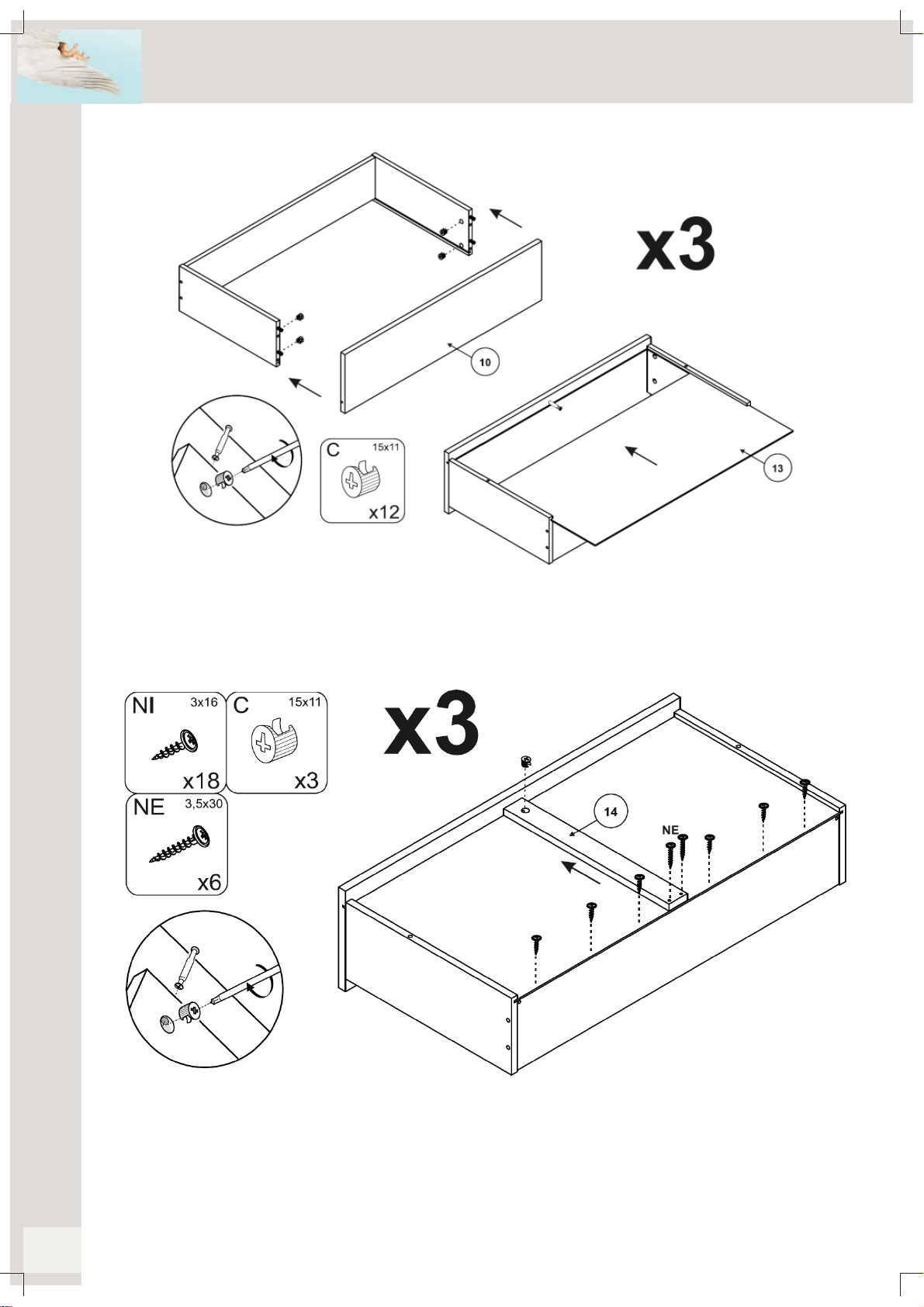

Stap 7 : Gebruik de onderdelen van stap 6, de drie bodems 13 en twaalf excentrieken C.
Duw per ladezijde (12/L en 12/R) twee excentrieken (C) in de voorziene openingen van elke binnenkant. Schuif
de bodems (13) in de voorzien gleuven van de zijden en ruggen. Duw nu de ladefronten met hun verbindings-
bouten in de gaten en over de houten deugels van de ladezijden en draai de excentrieken vast.
Stap 8 : Gebruik de onderdelen van stap 7, drie dwarslatten 14, drie excentrieken C, achttien houtschroeven NI
en zes houtschroeven NE
Bevestig iedere bodem door middel van zes houtschroeven (NI) aan de laderug. Duw per dwarslat (14) één ex-
centriek (C) in de voorziene opening vooraan de lat. Plaats de dwarslatten in het midden van de bodem en over
de verbindingsbouten van de fronten, draai de excentrieken vast en bevestig aan de ruggen mits de houtschro-
even (NE).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Stap 9 : Plaatsing van de
laden
Gelieve te beginnen met
de onderste lade. Trek de
geleiders uit het meubel,
plaats de gemonteerde lade
tegen de achterste stop op
de geleiders en duw de lade
over de voorste stop van de
geleider. Herhaal tot alle laden
geplaatst zijn.
Hoogteregeling door de voor-
ste stop op de geleiders aan
te passen.

Quax®
First dreams
First steps
FRANCAIS
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette commode.
Mise en service : Avant d’utiliser la commode prenez soin que tous les éléments se trouvent en bon état, sont
parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de la commode.
Nettoyage et entretien : Nettoyez la commode avec du savon ou un détergent sans éléments toxiques, dilué
dans de l’eau tiède.
ACONSERVER DANS UN ENDROITSUR POUR CONSULTATION ULTERIEURE ETALIRE
SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER L’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU DE
LE CONSERVER HORS DE PORTÉE DES ENFANTS.

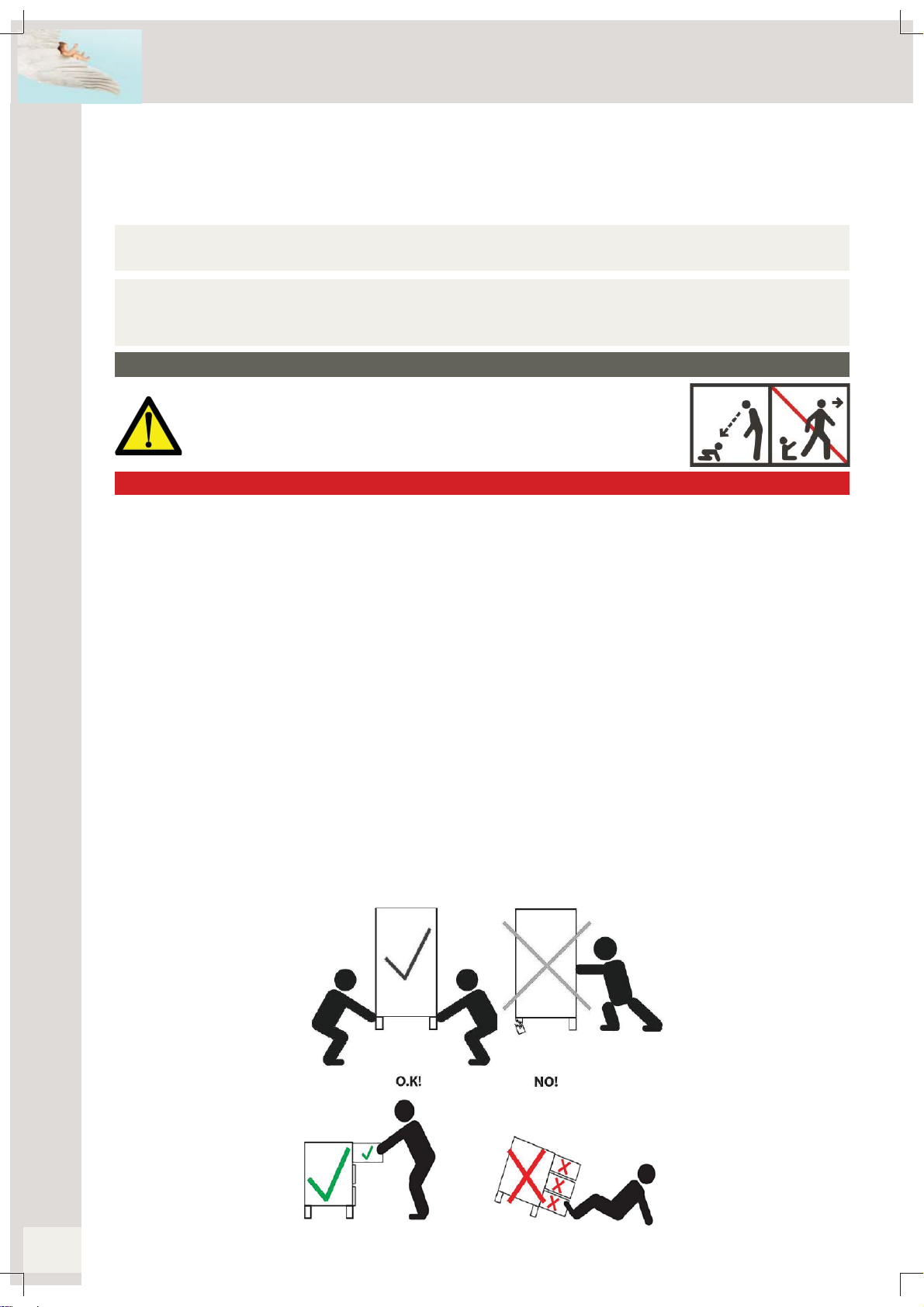

ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
www.quax.eu [email protected]
10
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de la commode assemblée : 100*56*90H cm
Dimensions internes du tiroir : 88*43*16H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Munis de trois tiroirs frontaux automatiques et réglables
Cette commode peut être équipée d’une extension à langer code 54 03 10xx-E
Coloris disponibles (xx) : 15 Provence, 19 Grisato, 21 Nebbia et 22 White
Poids net : 55 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
11
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
12
JOY 54 03 20xx
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
4. Montage de la commode
Etape 1 : Utilisez le top 1, dix boulons de raccord B,huit chevilles en bois A, le fond 5, les deux traverses
7 et la corniche inférieure 6
Fixez six boulons de raccord (B) dans les ouvertures prévues sous le top (1). Poussez deux chevilles en
bois (A) dans les trous prévus aux extrémités du fond (5). Fixez quatre boulons de raccord (B) dans les
perçages à l’intérieur de la corniche (6). Poussez par traverse (7) une cheville (A) dans les trous sur les
extrémités.
Etape 2 : Utiliser les deux panneaux latéraux 2R et 2L, les glissières GD, douze boulons HE,quatre che-
villes en bois A et dix boulons de raccord B
Positionnez les glissières (GD) sur les ouvertures des côtés (2R et 2L). Fixez chaque glissière avec deux
boulons (HE) selon le schéma en détail. Serrez trois boulons de raccord (B) dans les ouvertures prévues
à l’avant et deux en bas d’un côté. Insérez deux chevilles en bois (A) dans les trous prévus au dessus
d’un côté.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Etape 3 : Utilisez les composants de l’étape 1et 2 et dix excentriques C
Insérez les excentriques (C) dans les ouvertures prévues en bas du fond et des traverses. Posez un panneau
sur sa face extérieure. Poussez les traverses et le fond avec leurs chevilles dans les perçages et à travers les
boulons de raccord du côté et serrez les excentriques. Poussez l’autre côté avec ses boulons de raccord dans
les perçages et à travers les chevilles des traverses et du fond et serrez les excentriques.
Etape 4 : Utilisez les composants de l’étape 1et 3 et dix excentriques C
Insérez six excentriques (C) dans les ouvertures prévues à la partie supérieure des côtés. Poussez le plateau
avec ses boulons de raccord dans les perçages et à travers les chevilles en bois des côtés et serrez les excen-
triques. Insérez quatre excentriques (C) dans les ouvertures prévues en bas du fond. Poussez la corniche avec
ses boulons de raccord dans les trous du fond et serrez les excentriques.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Etape 5 : Utilisez la structure de l’étape 4, les dos 9R et 9L, le profil de raccord S et trente-quatre vis à
bois NI
Glissez les dos (9R et 9L) dans le profil de raccord (S) et posez les dos sur l’arrière de la commode. Véri-
fiez que la distance Asoit égale à B. Fixez les dos dans la structure en utilisant les vis à bois (NI).
Etape 6 : Utilisez les côtés de tiroirs 12/L et 12/R, les trois dos 11, les trois fronts 10, vingt-quatre chevilles
en bois A, quinze boulons de raccord Bet douze boulons YB
Poussez par dos (11) deux chevilles en bois (A) dans les ouvertures prévues sur le côté. Insérez un dos
entre un paire de côtés (12/L et 12/R). Poussez les boulons (YB) à travers les perçages sur le côté extéri-
eur du côté et serrez-les dans le dos. Poussez par côté deux chevilles de bois (A) dans les ouvertures sur
le côté. Serrez par front (10) cinq boulons de raccord (B) dans les ouvertures prévues sur le côté intérieur.

Quax®
First dreams
First steps
www.quax.eu [email protected]
16
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Etape 7 : Utilisez les pièces de l’étape 6, les trois fonds 13 et douze excentriques C.
Poussez par côté (12/L et 12/R) deux excentriques (C) dans les trous prévus à l’intérieur. Poussez les fonds (13)
dans les rainures prévues dans le tiroir. Poussez les fronts de tiroir avec les boulons de raccords dans les trous
et à travers les chevilles en bois des côtés et serrez les excentriques.
Etape 8 : Utilisez les pièces de l’étape 7, les trois traverses 14, trois excentriques C, dix-huit vis à bois NI et six
vis à bois NE
Fixez chaque fond au dos de tiroir au moyen de six vis à bois (NI). Poussez par traverse (14) un excentrique (C)
dans l’ouverture prévue à l’avant de la barre. Placez les traverses au centre du fond et à travers les boulons de
raccord, serrez les excentriques et fixez au dos au moyen des vis à bois (NE).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
Etape 9 : Montage des tiroirs
Veuillez commencer avec le
tiroir du bas. Tirez les glis-
sières vers l’avant, placez le
tiroir assemblé contre l’arrêt
à l’arrière des glissières et
poussez le tiroir à travers la
butée avant des glissières.
Répétez l’opération pour les
autres tiroirs.
Réglage de la hauteur en
adaptant l’arrêt avant des glis-
sières.

Quax®
First dreams
First steps
DEUTSCH
BENUTZUNG
Bauen sie die Kommode zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Kommode.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem Zustand befinden, gut
angedreht sind und keine scharfen Ränder aufweisen, an denen ein Kind sich verletzen könnte oder es mit der
Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängung-
srisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie die Kommode regelmäßig angesichts zerbrochener, verzerrter oder verschwundener
Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertrieb-
sgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der
elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bes-
tandteile und mit warmem Wasser.
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG DIESES
ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU ENTFERNEN
ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
www.quax.eu [email protected]
18
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 100*56*90H cm
Innenabmessungen des Schubladens : 88*43*16H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Mit drei frontale, automatische und verstelbare Schubladen
Die Kommode kann mit einer Windel-Ansatz ausgestattet werden : code 54 03 10xx-E
Verfügbare Farben (xx) : 15 Provence, 19 Grisato, 21 Nebbia und 22 White
Nettogewicht : 55 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
19
JOY 54 03 20xx Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
20
JOY 54 03 20xx
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
Commode avec trois tiroirs
Chest of three drawers
Commode met drie laden
Kommode mit drei Schubladen
