QU-AX CAMILLE 76 10 04 014 User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.3 Aug 2015
CAMILLE 76 10 04 0xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdel-
en zich in goede staat bevinden, goed aangespannen zijn en geen scherpe randen ver-
tonen, waardoor een kind zich kan kwetsen of blijven hangen met zijn kledij (of koordjes,
halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging betekent. Con-
troleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of
verdwenen zijn. Bij vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de
fabrikant of verdeler van dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische
verwarming, gas verwarming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel
zonder toxische bestanddelen en met warm water.
www.quax.eu [email protected]
2
CAMILLE 76 10 04 0xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
1. Waarschuwingen
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK:TEBEWARENVOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 100*56*199H cm
Structuur : mdf en massieve den
Afwerking : nitrocellulose-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak
Onderverdeeld in twee compartimenten
Uitgerust met vier vaste leggers en één kleerroede
Beschikbare kleuren (xx) : 14 Milk
Nettogewicht : 69 kg
Garantie
Deze kast wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
CAMILLE 76 10 04 0xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Quax®
First dreams
First steps

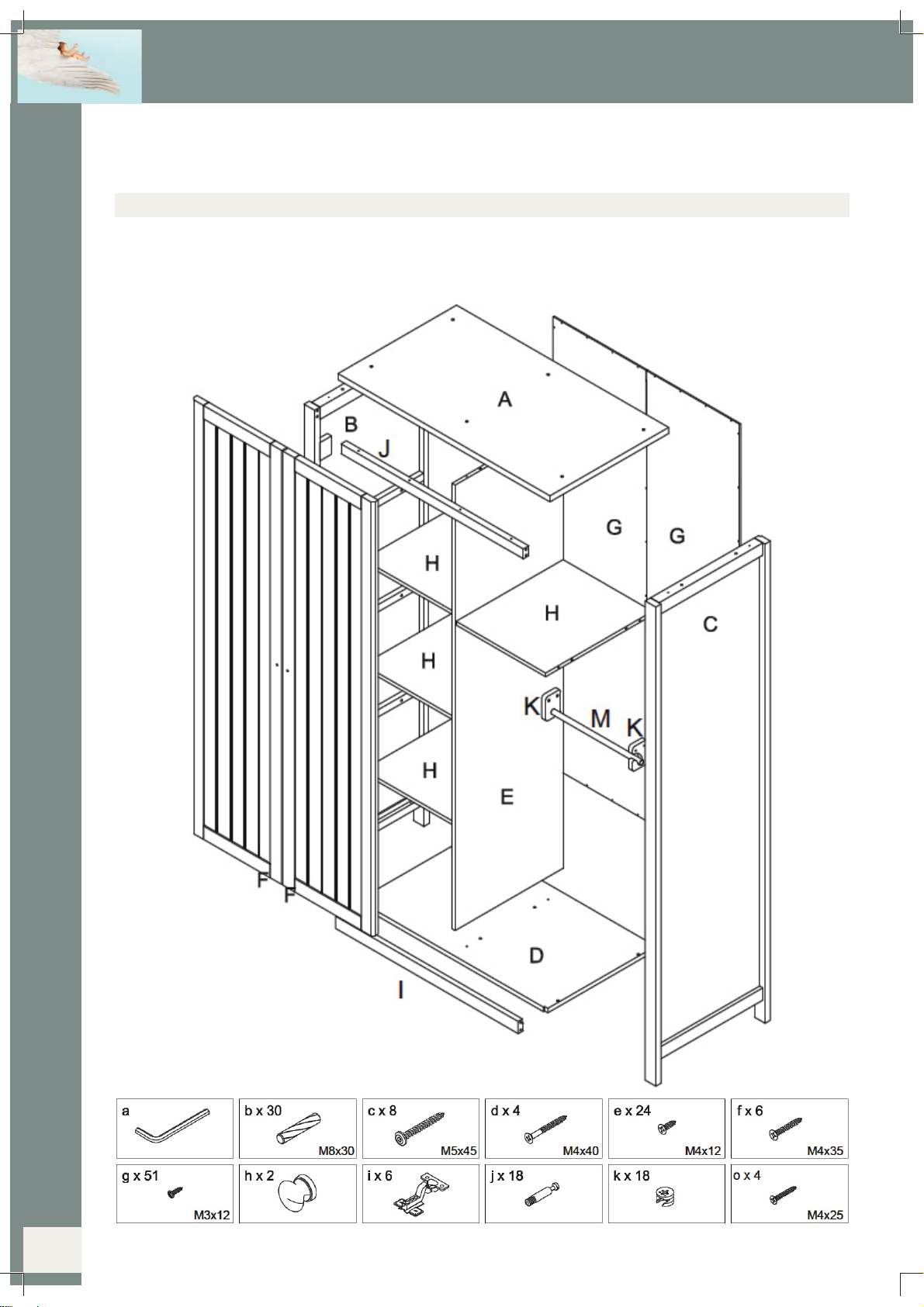

3. Onderdelenlijst
www.quax.eu [email protected]
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
4

First steps
First dreams
Quax®
www.quax.eu
[email protected]
4. Het in elkaar zetten van de kleerkast

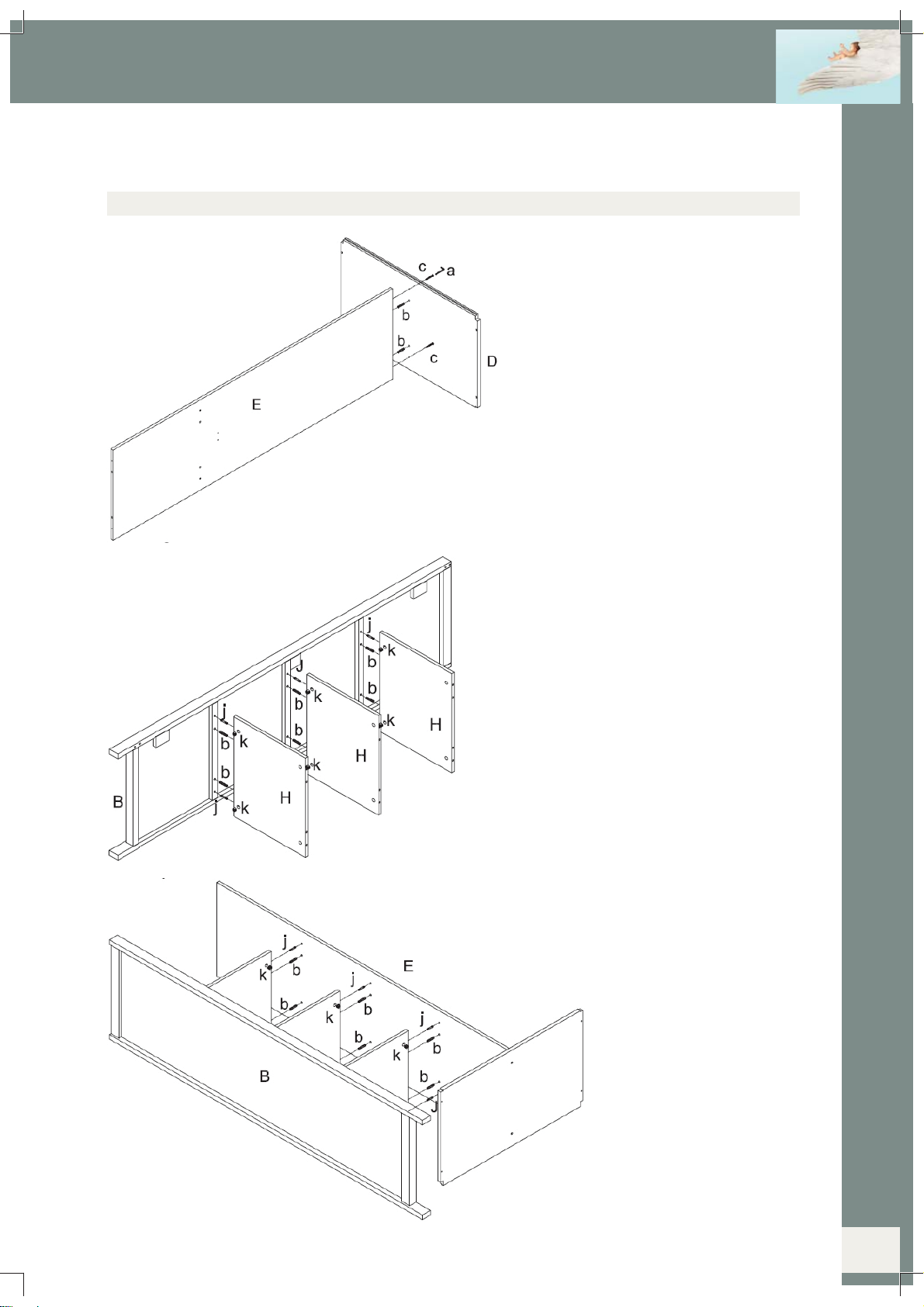

Stap 1 : Gebruik de tussenzijde E, de bo-
dem D, twee houten deugels b, twee hout-
schroeven cen de zeskantsleutel a
Duw twee houten deugels (b) in de voor-
ziene gaten aan de onderkant van de tus-
senzijde (E). Duw de bodem (D) over de
houten deugels. Plaats twee houtschroe-
ven (c) in de voorziene openingen onder-
aan de bodem en draai deze vast met de
zeskantsleutel (a).
Stap 2 : Gebruik de linkerzijde B, drie legplanken
H, zes houten deugels b, zes verbindingsbouten j
en zes excentrieken k
Plaats de houten deugels (b) in de voorziene
openingen van de middelste dwarsprofielen van
de zijde (B). Draai de verbindingsbouten (j) vast
in de openingen naast de houten deugels. Steek
de excentrieken (k) in de voorziene openingen
onderaan de leggers (H). Duw nu alle legplanken
over de deugels en de verbindingsbouten. Draai
alle excentrieken vast.
Stap 3 : Gebruik de onderde-
lenvanstap1en2,zeshouten
deugels b, zes verbindings-
bouten jen zes excentrieken
k
Plaats de houten deugels (b)
in de voorziene openingen
van de tussenzijde (E). Draai
de verbindingsbouten (j) vast
in de openingen naast de
houten deugels. Steek de ex-
centrieken (k) in de voorziene
openingen onderaan de leg-
gers (H). Duw nu de tussen-
zijde met bodem over de deu-
gels en de verbindingsbouten.
Draai alle excentrieken vast.
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
5

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

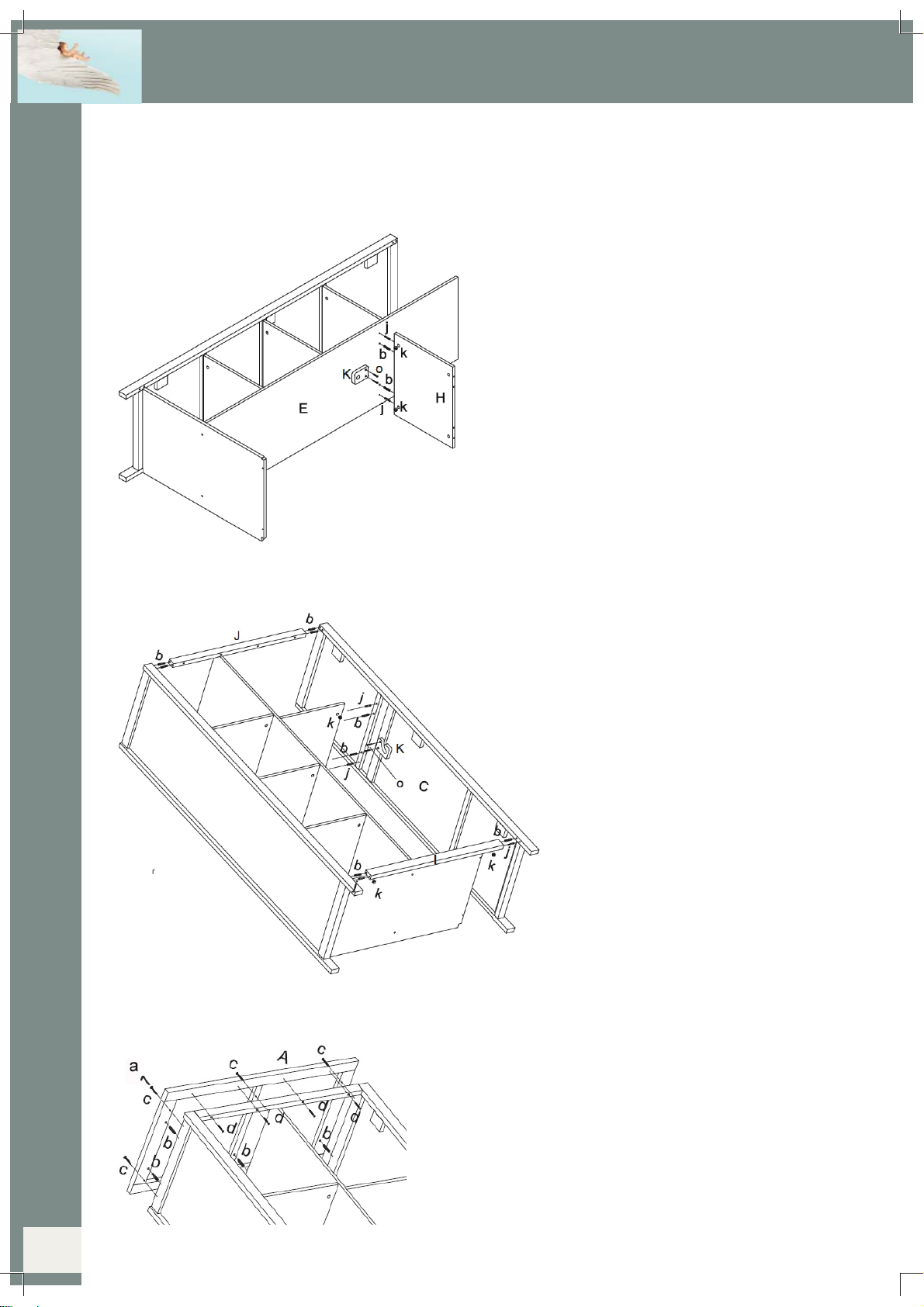

Stap 4 : Gebruik de onderdelen van stap 3, een leg-
ger H, twee houten deugels b, twee verbindingsbouten j,
twee excentrieken k, een bevestigingsprofiel K en twee
houtschroeven o
Plaats de houten deugels (b) in de voorziene openingen
van de tussenzijde (E). Draai de verbindingsbouten (j)
vast in de openingen naast de houten deugels. Steek de
excentrieken (k) in de voorziene openingen onderaan
de legger (H). Duw nu de legger over de deugels en de
verbindingsbouten. Draai de excentrieken vast. Plaats
het bevestigingsprofiel (K) en draai vast met behulp van
twee houtschroeven (o).
Stap 5 : Gebruik de onderdelen van stap 4,
de rechtse zijde C, het bovenprofiel J, het
onderprofiel I, acht houten deugels b, vier
verbindingsbouten j, vier excentrieken k, een
bevestigingsprofiel van de kleerroede M en
twee houtschroeven o
Plaats twee houten deugels (b) in de voor-
ziene openingen van de rechtse zijde (C).
Draai twee verbindingsbouten (j) vast in
de openingen naast de houten deugels.
Steek twee excentrieken (k) in de voorziene
openingen onderaan de legger (H). Plaats
vier houten deugels (b) in de openingen
bovenaan en twee onderaan de zijden (B en
C). Draai onderaan twee verbindingsbouten
(j) vast in de openingen naast de houten deu-
gels. Duw twee excentrieken (k) in de voor-
ziene openingen onderaan het onderprofiel
(I). Duw nu de profielen (Ien J) over de deu-
gels en de verbindingsbouten van de linkse
zijde (B). Draai de excentrieken vast. Duw nu
de rechter zijde (C) over de deugels en de
verbindingsbouten en draai de excentrieken
vast. Plaats het bevestigingsprofiel (K) en
draai vast met behulp van twee houtschro-
even (o).
Stap 6 : Gebruik de onderdelen van stap 5, de top A, zes houten
deugels b, zes houtschroeven c en vier houtschroeven d
Plaats de houten deugels in de voorziene openingen van de
kastzijden en de tussenzijde. Duw de top erover en steek de hout-
schroeven in de voorziene openingen van de top, de houtschroe-
ven (c) bovenaan de top, de houtschroeven (d) onderaan de top.
Draai ze alle vast.
6

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx

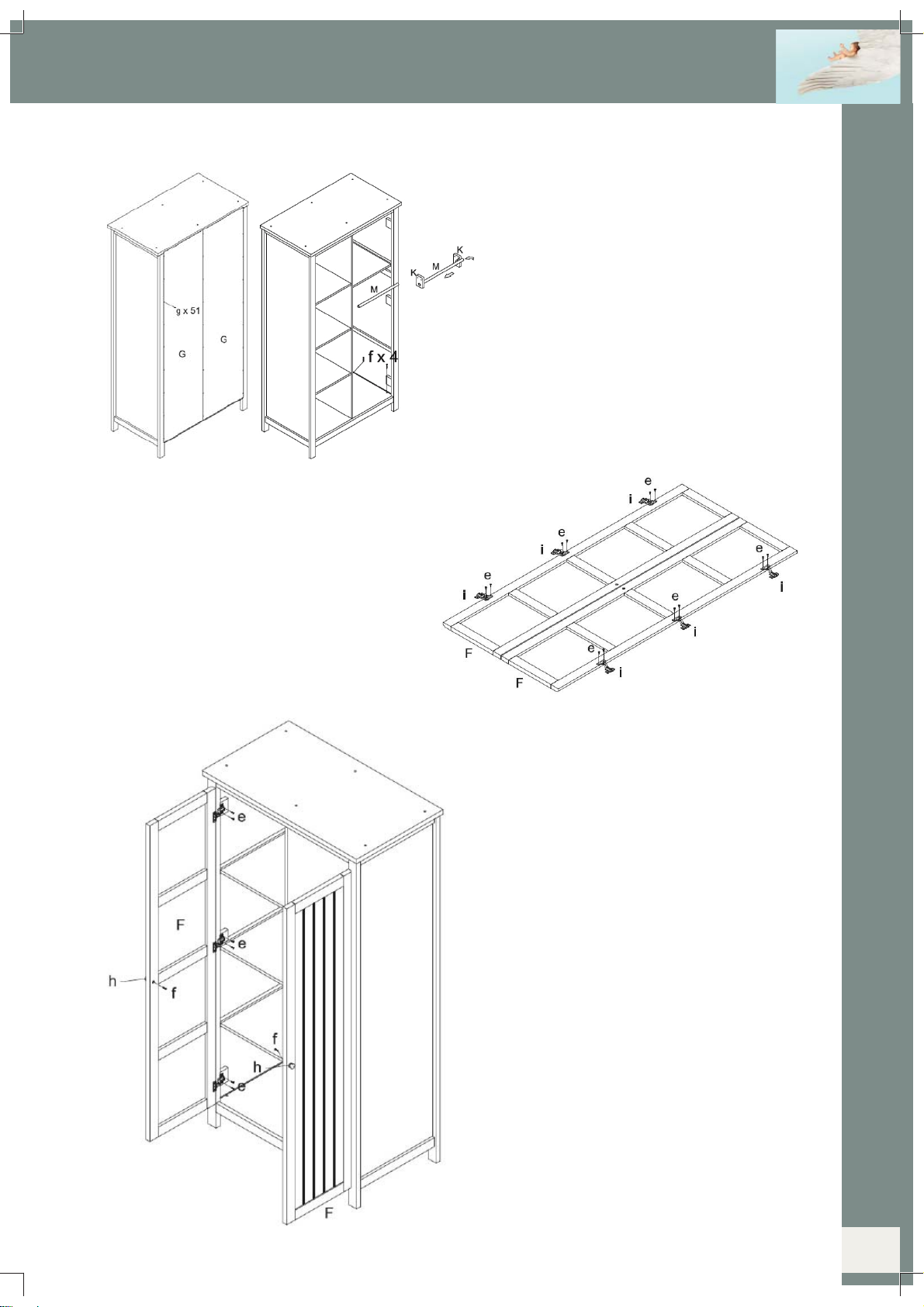

Stap 7 : Gebruik de onderdelen van stap 6, de
ruggen G,de houtschroeven g, de kleerroede
Men vier houtschroeven f
Plaats de ruggen (G) boven de voorziene
openingen van de kastzijden en de tussenzij-
de. Steek de houtschroeven (g) in de voorziene
openingen van de ruggen en draai deze vast.
Plaats de kleerroede (M) in zijn bevestigings-
profielen. Duw de houtschroeven (f) door de
boringen in de bodems en draai ze vast in de
profielen van de zijden.
Stap 8 : Gebruik de deuren F, de scharnieren i
en twaalf houtschroeven e
Duw de scharnieren (i) in de voorziene openin-
gen van de deuren (F). Bevestig deze met de
houtschroeven (e).
Stap 9 : Gebruik de onderdelen van stap 7en 8,
beide handgrepen h, de houtschroeven een f.
Plaats de deuren met hun scharnieren op hun
bevestigingsplaatjes en schroef deze vast met
de houtschroeven (e). Plaats de handgrepen (h)
voor de voorziene gaten in de deuren en schroef
deze vast met de houtschroeven (f).
7

Quax®
First dreams
First steps

USAGE
Assemblez l’armoire suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trou-
vent en bon état, sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient
blesser un enfant ou accrocher ses vêtements (cordons, colliers ou rubans pour sucettes),
qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tor-
dues ou manquantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à
obtenir chez le fabricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de
forte chaleur, tels que des chauffages électriques, au gaz etc. à proximité immédiate de
l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans élé-
ments toxiques, dilué dans de l’eau tiède.
www.quax.eu [email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
8
1. Avertissements
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTIONAVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.

First steps
First dreams
Quax®
2. Sécurité et données générales
www.quax.eu
[email protected]
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 100*56*199H cm
Structure : Mdf et pin massif
Achèvement : Système de laque NC appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition.
Divisé en deux compartiments
Munis de quatre étagère fixes et un tringle.
Coloris disponibles : 14 Milk
Poids net : 69 kg
Garantie
Cet armoire bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
9

Quax®Quax®
First dreams
First steps
3. Liste des pièces détachées
www.quax.eu [email protected]
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
10

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
4. Montage de l’armoire
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
11
Etape 1 : Utilisez la partition E, le fond D,
deux chevilles en bois b, deux vis à bois c
et la clef hexagonale a
Poussez deux chevilles en bois (b) dans
les ouvertures prévues en bas de la parti-
tion (E). Poussez le fond (D) à travers les
chevilles en bois. Insérez deux vis à bois
(c) dans les ouvertures prévues du côté in-
férieure et fixez-les avec la clef hexagonale
(a).
Etape 2 : Utilisez le côté gauche B, trois étagères
H, six chevilles en bois b, six boulons de raccord
jet six excentriques k
Poussez deux chevilles en bois (b) dans les
ouvertures prévues dans les transversales inter-
médiaires du côté (B). Fixez les boulons de rac-
cord dans les trous à côté des chevilles en bois.
Insérez les excentriques (k) dans les ouvertures
prévues en bas des étagères (H). Poussez toutes
les étagères à travers les chevilles en bois et bou-
lons de raccord. Fixez les excentriques.
Etape 3 : Utilisez les pièces
des étapes 1et 2, six chevilles
en bois b, six boulons de rac-
cord jet six excentriques k
Poussez deux chevilles en
bois (b) dans les ouvertures
prévues en bas de la parti-
tion (E). Fixez les boulons de
raccord dans les trous à côté
des chevilles en bois. Insérez
les excentriques (k) dans les
ouvertures prévues en bas
des étagères (H). Poussez
toutes les étagères à travers
les chevilles en bois et bou-
lons de raccord. Fixez les ex-
centriques.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
12
Etape 4 : Utilisez les pièces de l’étape 3, une étagère
H, deux chevilles en bois b, deux boulons de raccord j,
deux excentriques k, un support de tringle K et deux vis
à bois o
Poussez les chevilles en bois (b) dans les ouvertures
prévues dans la partition (E). Fixez les boulons de rac-
cord dans les trous à côté des chevilles en bois. Insérez
les excentriques (k) dans les ouvertures prévues en bas
de l’étagère (H). Poussez toutes les étagères à travers
les chevilles en bois et boulons de raccord. Fixez les
excentriques. Placez le support du tringle (K) et fixez-le
avec deux vis à bois (o).
Etape 5 : Utilisez les pièces de l’étape 4, le
côté droit C, le profil supérieur J, le profil in-
férieur I, huit chevilles en bois b, quatre bou-
lons de raccord j, quatre excentriques k, un
support de tringle K et deux vis à bois o
Poussez les chevilles en bois (b) dans les
ouvertures prévues dans le côté droit (C).
Fixez deux boulons de raccord dans les trous
à côté des chevilles en bois. Insérez deux
excentriques (k) dans les ouvertures prévues
enbasdel’étagère(H).Poussez quatre chev-
illes en bois (b) dans les ouvertures prévues
en haut et en bas des côtés (B et C). Fixez en
bas deux boulons de raccord dans les trous
à côté des chevilles en bois. Insérez deux
excentriques (k) dans les ouvertures prévues
en bas du profil inférieur (I). Poussez les
profils (Iet J) à travers les chevilles en bois
et boulons de raccord du côté gauche (B).
Fixez les excentriques. Poussez le côté droit
(C) à travers les chevilles en bois et boulons
de raccord et fixez les excentriques. Placez
le support du tringle (K) et fixez-le avec deux
vis à bois (o).
Etape 6 : Utilisez les pièces de l’étape 5, le top A, six chevilles en
bois b, six vis à bois c et quatre vis à bois d
Poussez les chevilles en bois (b) dans les ouvertures prévues
dans les côtés de l’armoire et de la partition. Poussez le top à trav-
ers les chevilles et insérez les vis dans les trous du top, les vis à
bois (c) en haut du top, les vis à bois (d) en bas du top. Fixez-les.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
13
Etape 7 : Utilisez les pièces de l’étape 6, les
dos G, les vis à bois g, le tringle M et quatre
vis à bois f
Tenez les dos (G) devant les ouvertures
prévues dans les cotés et la partition. Insérez
les vis à bois (g) devant les ouvertures prévues
dans les dos et fixez-les. Poussez le tringle (M)
dans ses supports. Poussez les vis à bois (f)
à travers les trous dans les fonds et serrez les
dans les profils des côtés.
Etape 8 : Utilisez les portes F, les charnières iet
douze vis à bois e
Poussez les charnières (i) dans les ouvertures
prévues dans les portes (F). Fixez-les avec les
vis à bois (e).
Etape 9 : Gebruik de onderdelen van stap 7en
8, les deux poignées h, les vis à bois eet f.
Tenez les portes avec leurs charnières sur leurs
plaques de montage et fixez-les avec les vis
à bois (e). Placez les poignées (h) devant les
ouvertures prévues dans les portes et fixez-les
avec les vis à bois (f).

Quax®
First dreams
First steps
BENUTZUNG
Bauen sie die Schrankwand zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Schrankwand.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem
Zustand befinden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen
ein Kind sich verletzen könnte oder es mit der Kleidung hängen bleiben könnte (oder
Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kon-
trollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie die Schrankwand regelmäßig angesichts zerbrochener, verz-
errter oder verschwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch
des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller
oder beim Vertriebsgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle,
wie zum Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmit-
tel ohne toxische Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
14
1. Warnungen
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
www.quax.eu
[email protected]
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 100*56*199H cm
Struktur : Mdf und massiver Kiefer
Endbearbeitung: NC-system angebracht in 2 Schichten geprüft auf EN 71-3 für Grund-
und Endlack.
Aufgeteilt in zwei Kompartimente
Ausgestattet mit vier festen Einlegeboden und mit einem Schrankrohr
Verfügbare Farben : 14 Milk
Nettogewicht : 69 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels
Vorzeigung einer Einkaufsnachweis.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
15

Quax®Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
16

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
4. Der Zusammenbau des Möbels
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
17
Schritt 1 : Benutzen Sie der Zwischenseite
E, den Boden D, zwei Holzdübel b, zwei
Holzschrauben cund den Inbusschlüssel a
Drücken Sie zwei Holzdübel (b) in die
Löcher unten die Zwischenseite (E). Drüc-
ken Sie den Boden (D) über die Holzdübel
ein. Stecken Sie zwei Holzschrauben (c) in
die Löcher im Boden und mit dem Inbus-
schlüssel (a) festziehen.
Schritt2 : BenutzenSiedielinke Seite B, drei Ein-
legeböden H, sechs Holzdübel b, sechs Verbind-
ungsbolzen jund sechs Verbindergehäuse k
Drücken Sie die Holzdübel (b) in den Öffnungen
der mittleren Querprofile der Seite (B). Ziehen
Sie die Verbindungsbolzen (j) in die Löcher ne-
ben den Holzdübel. Stecken Sie die Verbinderge-
häuse (2) in die vorgesehenen Öffnungen der
Regale (H). Schieben Sie nun die Einlegeböden
über alle Verbindungsbolzen und Dübel. Ziehen
Sie alle Verbindergehäuse fest.
Schritt 3 : Benutzen Sie die
Unterteile des Schrittes 1und
2, sechs Holzdübel b, sechs
Verbindungsbolzen jen sechs
Verbindergehäuse k
Drücken Sie zwei Holzdübel
(b) in die Löcher unten die
Zwischenseite (E). Ziehen
Sie die Verbindungsbolzen
(j) in die Löcher neben den
Holzdübel.. Stecken Sie die
Verbindergehäuse (2) in die
vorgesehenen Öffnungen der
Regale (H). Schieben Sie nun
die Zwischenseite und Boden
über alle Verbindungsbolzen
und Dübel. Ziehen Sie alle
Verbindergehäuse fest.

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
18
Schritt 4 : Benutzen Sie die Unterteile des Schrittes 3,
ein legger H, zwei Holzdübel b, zwei Verbindungsbolzen
j, zwei Verbindergehäuse k, eine Halterung der Kleider-
bügel K und zwei Holzschrauben o
Drücken Sie die Holzdübel (b) in die Löcher unten die
Zwischenseite (E). Ziehen Sie die Verbindungsbolzen
(j) in die Löcher neben den Holzdübel. Stecken Sie die
Verbindergehäuse (k) in die vorgesehenen Öffnungen
des Regalls (H). Schieben Sie nun der Einlegeböde
über alle Verbindungsbolzen und Dübel. Ziehen Sie alle
Verbindergehäuse fest. Platzieren Sie den Halterung für
den Kleiderbügel (K) und mit zwei Holzschrauben (o) an-
ziehen.
Schritt 5 : Benutzen Sie die Unterteile des
Schrittes 4, die rechte Seite C, das obere
Profil J, das untere Profil I, acht Holzdübel b,
vier Verbindungsbolzen j, vier Verbinderge-
häuse k, eine Kleiderbügelträger K und zwei
Holzschrauben o
Drücken Sie zwei Holzdübel (b) in den Öff-
nungen der rechte Seite (C). Ziehen Sie zwei
Verbindungsbolzen (j) in die Löcher neben
den Holzdübel. Stecken Sie die Verbinderge-
häuse (2) in die vorgesehenen Öffnungen
unten das Regall (H). Drücken Sie vier Holz-
dübel (b) in den Öffnungen an der Oberseite
und zwei an der Unterseite der Seiten (B und
C). Ziehen Sie zwei Verbindungsbolzen an (j)
in die Löcher der Unterseite neben den Hol-
zdübel. Stecken Sie zwei Verbindergehäuse
(k) in die Löcher unten das untere Profil (I).
Schieben Sie nun die Profile (Iund J) über
alle Verbindungsbolzen und Dübel der linke
Seite (B). Ziehen Sie alle Verbindergehäuse
fest. Schieben Sie nun die rechte Seite (C)
über alle Verbindungsbolzen und Dübel.
Ziehen Sie alle Verbindergehäuse fest. Platz-
ieren Sie den Träger für den Kleiderbügel (K)
und mit zwei Holzschrauben (o) anziehen.
Schritt 6 : Benutzen Sie die Unterteile des Schrittes 5, das Deck-
blatt A, sechs Holzdübel b, sechs Holzschrauben c und vier Hol-
zschrauben d
Drücken Sie die Holzdübel (b) in den Öffnungen der Seiten und
Zwischenseite. Drücken Sie die Oberplatte hinûber und stecken
Sie die Holzschrauben in die Löcher der Oberplatte, die Holz-
schrauben (c) oben auf der Platte, die Holzschrauben (d) unten
der Platte. Ziehen Sie alle fest.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
19
Schritt 7 : Benutzen Sie die Unterteile des
Schrittes 6, die Rücken G, die Holzschrauben
g, den Kleiderbügel M und vier Holzschrauben
f
Platzieren Sie die Rücken (G) oberhalb der Öff-
nungen der Schrankseiten und der Zwischen-
seite. Stecken Sie die Holzschrauben (g) in die
Löcher der Rücken und ziehen Sie fest. Drück-
en Sie den Kleiderbügel (M) in seiner Mon-
tageprofile. Drücken Sie die Holzschrauben (f)
durch die Löcher in den Böden und in den Pro-
filen der Seiten anziehen.
Schritt 8 : Benutzen Sie die Türen F, die Schar-
niere iund zwölf Holzschrauben e
Drücken Sie die Scharniere (i) in den vorgesehen
Löchern der Türen (F) und mit die Holzschrauben
(e) festziehen.
Schritt 9 : Benutzen Sie die Unterteile des
Schrittes 7und 8, beide Griffe h, die Holz-
schrauben eund f.
Legen Sie die Türen mit den Scharnieren an
ihre Montageplatten und mit den Holzschrauben
(e) befestigen. Plätzen Sie die Griffe (h) für die
Löcher in den Türen und mit den Holzschrauben
(f) befestigen.

Quax®
First dreams
First steps
USE
Assemble the wardrobe following the instructions hereunder.
Do not change the design and the assembly method of this wardrobe.
Introduction : before putting into use, check if all parts of the wardrobe are in good condi-
tion, well tightened, and do not show sharp edges which may injure a child or snag on its
clothing (or cords, necklaces, pacifier ribbons), causing a strangulation hazard. Check all
connection points.
Inspection : Regularly check the wardrobe for broken, warped or missing parts. No longer
use this furniture whenever such parts are found.
Replacement of parts : allways use original parts, to obtain from the manufacturer or the
distributor.
Fire hazard : Do not place the wardrobe near a heat source such as electrical heating,
gas heating, etc. in order to avoid any fire hazard.
Maintenance : Only clean the wardrobe with soap or any other mild cleaning agent with-
out toxic components and with warm water.
www.quax.eu [email protected]
Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
CAMILLE 76 10 04 0xx
20
1. Warnings
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.
