QU-AX LOFT 54F 03 00 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.2 Apr 2019
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz
Tested by Notified Bodies
For children with a body weight no more than 11 kg and a maximum age of 12 months
To be used with the Loft chest of drawers 54F 03 00x
To be used with changing cushion 54102-EU-xx
Nederlands : pagina 2
Français : page 6
Deutsch : Seite 10
English : page 14
EN12221:2008+A1:2013
Répond aux exigences de sécurité
Meets the safety prescriptions
Voldoet aan de veiligheidsvoorschriften Entspricht den beschriebenen Sicherheitsvorschriften

Quax®
First dreams
First steps
www.quax.eu [email protected]
2
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz
1. Waarschuwingen
GEBRUIK
Enkel te gebruiken voor kinderen met een maximaal gewicht van 11 kg en een maximale
leeftijd van 12 maand.
Stel de luierextensie samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van de luierextensie of alle onderdelen zich in
goede staat bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich
kan kwetsen of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een
gevaar voor ophanging betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer de luierextensie regelmatig op onderdelen die gebroken, verwrongen of verdwenen
zijn. Bij vaststelling ervan, de luierextensie uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van de luierextensie.
Brandgevaar : Plaats de luierextensie niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming,
gas verwarming enz., om brandgevaar te vermijden.
Gebruik van wieltjes : Indien de luierextensie voorzien is van wieltjes met remsysteem, dan moeten ze
geblokkeerd worden tijdens het gebruik van het meubel.
Gebruik van een luierkussen : Dit meubel werd getest met een Quax luierkussen met opstaande randen
artikel 54102-EU-xx (Afmeting : 50*70*9H cm). Het gebruik van de kommode met dit luierkussen biedt je
de veiligheid omschreven in de Europese norm 12221. Dit luierkussen is apart te verkrijgen bij je Quax
verdeler.
Onderhoud : Reinig de luierextensie enkel met zeep of een ander mild schoonmaakmiddel zonder toxische
bestanddelen en met warm water. Ten einde opzwelling van de houtplaten tegen te gaan dient elk
gemorst product dadelijk te worden weggenomen en opgekuist.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNE-
MEN OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAK-
KING OF HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
NEDERLANDS
BELANGRIJK :TE BEWAREN VOORTOEKOM-
STIG GEBRUIK - ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Deze extensie voldoet aan de veiligheidsvoorschriften omschreven in de norm EN
12221:2008+A1:2013 bij gebruik van het Quax luierkussen met opstaande randen, ar-
tikel 54102-EU-xx (Afmeting : 50*70*9H cm).
Productinformatie
Enkel geschikt voor de Loft kommode 54F 03 00x
Ametingen van de gemonteerde extensie : 54x70x8H cm
Structuur : gemelamineerde spaanderplaat
Beschikbare kleuren (xx) : zie www.quaxpro.eu.
Nettogewicht : 3,50 kg
Garantie
De zichtbare waarschuwingssticker is permanent. Deze wegnemen zal schade toebren-
gen aan de lak. Wij kunnen hiervoor niet verantwoordelijk gesteld worden.
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel..
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
Plan à langer
Changing extension
Luierextensie
Wickelansatz
LOFT 54F 03 00xE

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
4. Het in elkaar zetten van de extensie

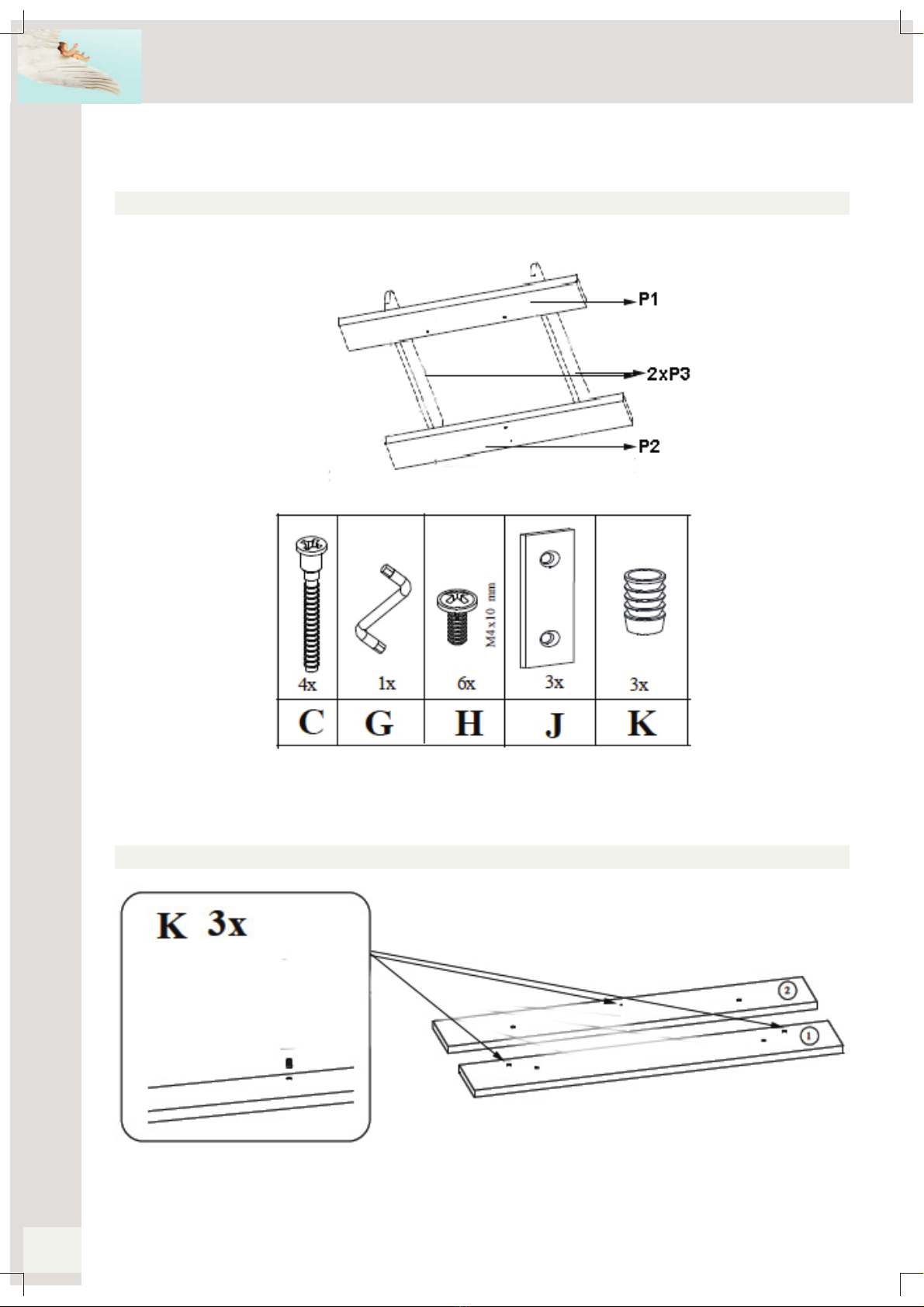

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
Stap 1 : Gebruik beide de bodemprofielen P1 en P2 en drie inslagmoeren K
Duw de inslagmoeren (K) in de voorziene boringen onderaan de bodemprofielen (P1 en P2).
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5

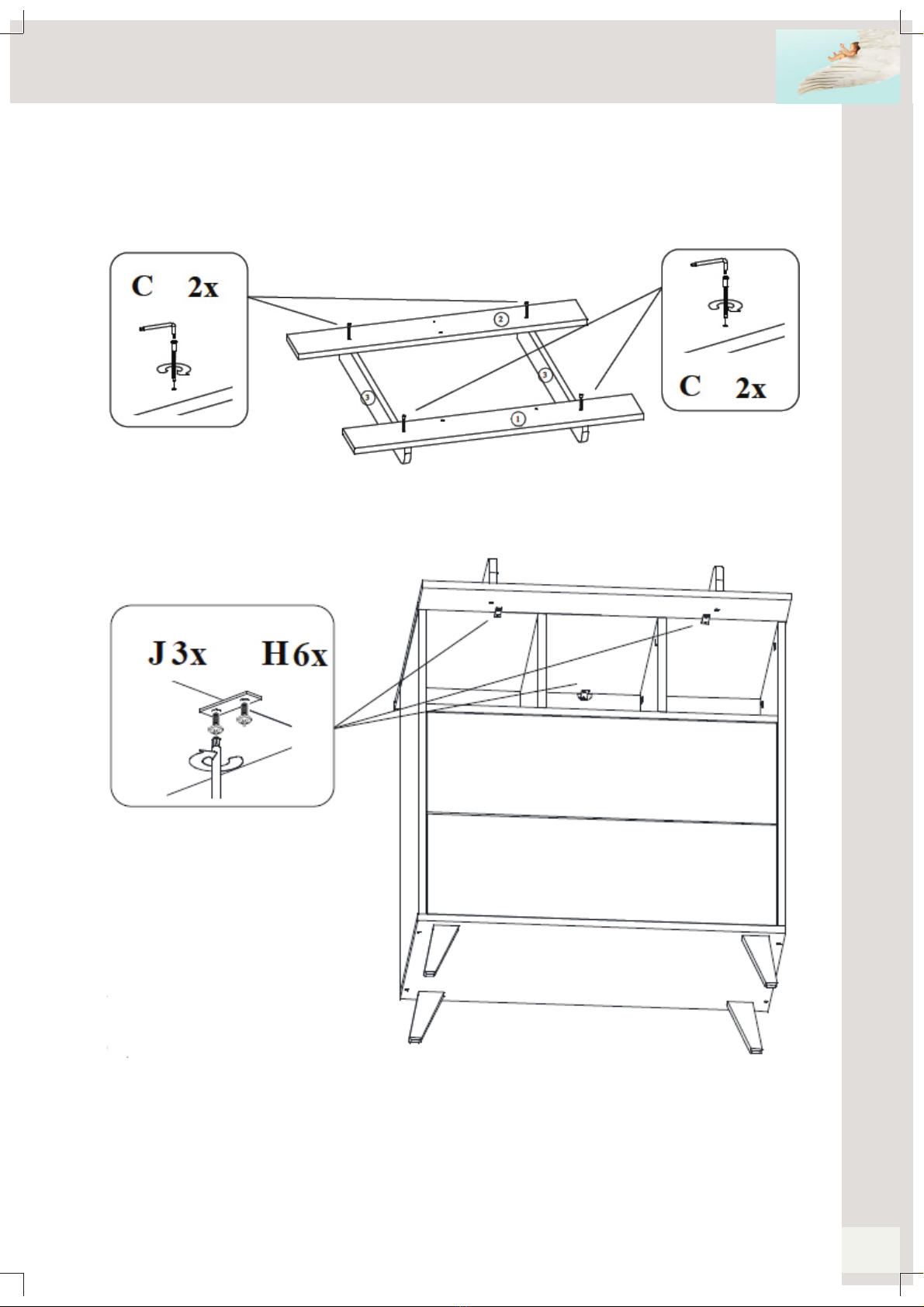

Stap 2 : Gebruik de onderdelen van stap 1, beide zijkanten P3 en vier houtschroeven C
Plaats de bodemprofielen met hun boringen op de gaten van de zijkanten (P3). Duw de houtschroeven (C)
door de boringen onderaan de bodemprofielen en draai ze vast in de zijden.
Stap 3 : Gebruik de onderdelen van stap 2, de Loft commode 54 F03 00x, drie bevestigingsprofielen Jen
zes bouten H
Plaats de extensie op de bovenkant van de commode zodat de boringen onderaan de extensie in lijn lig-
gen met de boringen binnenin de open vakken van de commode. Plaats de bevestigingsplaatjes (J) op
beide boringen en bevestig ieder plaatje met twee bouten (H).
Plan à langer
Changing extension
Luierextensie
Wickelansatz
LOFT 54F 03 00xE

Quax®
First dreams
First steps
www.quax.eu [email protected]
6
1. Avertissements
AGE ET USAGE
Pour les enfants jusqu’à 12 mois et pesant au maximum 11 kg.
Assemblez le plan à langer suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage du plan à langer
Mise en service : Avant d’utiliser le plan à langer prenez soin que tous les éléments se trouvent en bon
état, sont parfaitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser l’enfant ou accrocher
ses vêtements (cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque
d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le plan à langer pour détecter les pièces cassées, tordues ou man-
quantes. Si c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fab-
ricant ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels
que des chauffages électriques, au gaz etc. à proximité immédiate de le plan à langer.
Utilisation des roulettes : Si le meuble est muni de roulettes verrouillables, elles doivent être bloquées lors
de l’utilisation du dispositif.
Utilisation d’un coussin à langer : Ce meuble a été testée avec le coussin à langer avec rebords Quax
article 54102-EU-xx (Dimensions : 50*70*9H cm). L’utilisation de la commode avec ce coussin vous garanti
la sécurité décrite dans la norme européenne 12221. Ce coussin est disponible séparément auprès de votre
revendeur Quax.
Nettoyage et entretien : Nettoyez le plan à langer avec du savon ou un détergent sans éléments toxiques,
dilué dans de l’eau tiède. Afin de contrer le gonflement des panneaux de bois tout écoulement doit
être immédiatement retiré et nettoyé.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RAN-
GEE HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
FRANCAIS
IMPORTANT - A CONSERVER POUR DE FU-
TURS BESOINS DE REFERENCE - A LIRE AT-
TENTIVEMENT.
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce plan à langer répond aux prescriptions de sécurité décrites dans la norme EN
12221:2008+A1:2013 en utilisant le coussin à langer avec rebords Quax article 54102-EU-
xx.
Information produit
Convient uniquement pour la commode Loft 54F 03 00x
Dimensions du plan à langer assemblé : 54x70x8H cm
Structure : panneau aggloméré stratifié
Coloris disponibles (xx) : check www.quaxpro.eu.
Poids net : 3,50 kg
Garantie
L’autocollant d’avertissement visible est permanent. Le retirer endommagera la peinture.
Nous ne pouvons pas être tenu responsable pour ce dégât.
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
7
Plan à langer
Changing extension
Luierextensie
Wickelansatz
LOFT 54F 03 00xE

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
8
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans la quincaillerie toutes les pièces mentionnées ci-dessous.
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz
4. Montage de l’extension
Etape 1 : Utilisez les deux supports P1 et P2 et trois écrous K
Poussez les écrous (K) dans les perçages prévus en bas des supports (P1 et P2).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
Plan à langer
Changing extension
Luierextensie
Wickelansatz
LOFT 54F 03 00xE
Etape 2 : Utilisez les pièces de l’étape 1, les deux côtés P3 et trois vis à bois C
Placez les supports avec leurs perçages sur les trous des côtés (P3). Poussez les vis à bois (C) dans les
perçages en bas des supports et serrez-les dans les côtés.
Etape 3 : Utilisez les pièces de l’étape 2, la commode Loft 54 F03 00x, trois profils de fixation Jet six
boulons H
Placez l’extension sur le dessus de la commode de manière à ce que les trous situés au bas de l’extension
soient alignés sur ceux situés à l’intérieur des compartiments ouverts de la commode. Placez les pla-
quettes de montage (J) sur les deux trous et fixez chaque plaquette avec deux boulons (H).

Quax®
First dreams
First steps
www.quax.eu [email protected]
10
1. Warnungen
ALTER UND BENUTZUNG
Nur für Kinder bis 11 kg und 12 Monate alt.
Bauen sie der Wickelansatz zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Wickelansatz.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Wickelansatz, ob sich alle Teile in gutem Zustand be-
finden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte
oder es mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wo-
durch es ein Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie der Wickelansatz regelmäßig angesichts zerbrochener, verzerrter oder ver-
schwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch der Wickeltisch unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr: Setzen Sie den Wickelansatz zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum
Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Räder : Falls der Wickelansatz mit Räder mit Bremse ausgestattet ist, müssen Sie blockiert werden während
des Gebrauches von das Möbel.
Gebrauch eines Wickelkissen : Dieses Möbel wurde mit einen Wickelkissen mit erhöhten Ränder Quax
getestet, Artikel 54102-EU-xx (Grösse : 50*70*9H cm). Die Verwendung der Kommode mit dieses Kissen
gibt Ihnen die Sicherheit beschrieben in der Europäischen Norm 12221. Dieses Kissen ist separat bei Ihrem
Quax Händler erhältlich.
Pflege: Reinigen Sie der Wickelansatz nur mit Seife oder einem anderen milden Reinigungsmittel ohne
toxische Bestandteile und mit warmem Wasser. Um die Schwellung der Holzplatten zu begegnen, muss
man jedes Verschüttetes Material sofort entfernen und aufräumen.
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG
ENTFERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZER-
STÖREN ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN.
DEUTSCH
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieser Wickelansatz entspricht den im Standard EN 12221:2008+A1:2013 beschriebenen
Sicherheitsvorschriften beim Gebrauch des Wickelkissens Quax mit erhöhten Rändern
Artikel 54102-EU-xx (Grösse : 50*70*9H cm).
Productinformation
Nur geeignet für Loft Kommode 54F 03 00x
Abmessungen der montierte Wickelansatz : 54x70x8H cm
Struktur : laminierten Spanplatte
Verfügbare Farben (xx) : check www.quaxpro.eu.
Nettogewicht : 3,50 kg
Garantie
Der sichtbare Warnaufkleber ist permanent. Dieser entfernen wird den Lack Schäden.
Wir können dafür nicht verantwortlich gemacht werden.
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels
Vorlage eines Kaufnachweis und die ID-Nummer zu finden auf das Möbel selbst.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
11
Plan à langer
Changing extension
Luierextensie
Wickelansatz
LOFT 54F 03 00xE

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
12
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Beschläge in der Verpackung.
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz
4. Zusammenbau der Wickelansatz
Schritt 1 : Verwenden Sie beide Bodenprofile P1 und P2 und drei Schlagmuttern K
Drücken Sie die Schlagmuttern (K) in die vorgesehenen Bohrungen am Unterseite der Bodenprofile (P1 und P2).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
Plan à langer
Changing extension
Luierextensie
Wickelansatz
LOFT 54F 03 00xE
Schritt 2 : Verwenden Sie die Teile von Schritt 1, beide Seiten P3 und vier Holzschrauben C
Legen Sie die Bodenprofile mit ihren Bohrungen auf die Löcher der Seiten (P3). Die Holzschrauben (C)
durch die Bohrungen an der Unterseite der Bodenprofile drücken und in den Seiten festschrauben.
Schritt 3 : Verwenden Sie die Teile von Schritt 2, die Loft Kommode 54 F03 00x, drei Montageplatten J
und sechs Bolzen H
Legen Sie die Verlängerung auf die Oberseite der Kommode, so dass die Löcher an der Unterseite der
Verlängerung mit den Löchern in den offenen Fächern der Kommode übereinstimmen. Setzen Sie die
Montageplatten (J) auf beide Bohrungen und befestigen Sie jede Platte mit zwei Bolzen (H).

Quax®
First dreams
First steps
www.quax.eu [email protected]
14
1. Warnings
AGE AND USE
For children with a body weight no more than 11 kg and a maximum age of 12 months.
Assemble the changing extension following the instructions hereunder.
Do not change the design and the assembly method of this changing extension.
Introduction : before putting into use, check if all parts of the changing extension are in good condition,
well tightened, and do not show sharp edges which may injure the child or snag on its clothing (or cords,
necklaces, pacifier ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the changing extension for broken, warped or missing parts. No longer use
this furniture whenever such parts are found.
Replacement of parts : allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the changing extension near a heat source such as electrical heating, gas heat-
ing, etc. in order to avoid any fire hazard.
Use of wheels : when lockable wheels/castors are fitted to the changing table, they need to be locked when
the extension is in use.
Use of a changing pad : this changing extension was tested with a Quax diaper cushion with raised edges,
article 54102-EU-xx (Size : 50*70*9H cm). The use of the extension with this changing pad gives you the
securit described in European Standard 12221. This changing pad is separately available from your Quax
dealer.
Maintenance : Only clean the changing extension with soap or any other mild cleaning agent without toxic
components and with warm water. In order to counter the swelling of the wood panels any spillages
should be immediately removed and cleaned up.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
ENGLISH
IMPORTANT -RETAIN FOR FUTURE REFE-
RENCE - READ CAREFULLY.
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz

First steps
First dreams
2. Safety and general information
Safety
This changing extension meets the safety prescriptions provided in the EN 12221:2008
+A1:2013 standard while using a Quax diaper cushion with raised edges, article
54102-EU-xx (Size : 50*70*9H cm).
Productinformation
Only suitable for the Loft chest of drawers 54F 03 00x
Dimensions of the assembled extension : 54x70x8H cm
Structure : laminated chipboard
Available colors (xx) : check www.quaxpro.eu
Net weight : 3,50 kg
Guarantee
The visible warning sticker is permanent. Its removal will damage the paint. We can not
be held responsible for this fact.
This furniture comes with a two-year guarantee on manufacturing defects on presenta-
tion of a proof of purchase and the ID-number to be found on the furniture itself.
Info and Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
General information
[email protected]
Sales
[email protected]
Customer service
[email protected]
Internet
www.quax.eu
Quax®
www.quax.eu
[email protected]
15
Plan à langer
Changing extension
Luierextensie
Wickelansatz
LOFT 54F 03 00xE

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
3. Parts list
Check whether all parts mentioned below are included in the packaging.
LOFT 54F 03 00xE Plan à langer
Changing extension
Luierextensie
Wickelansatz
4. Assembling the changing extension
Step 1 : Use both supports P1 and P2 and three nuts K
Push the nuts (K) into the provided drillings at the bottom of the supports (P1 and P2).

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
Plan à langer
Changing extension
Luierextensie
Wickelansatz
LOFT 54F 03 00xE
Step 2 : Use the parts of step 1, both sides P3 and four wood screws C
Place the supports with their drillings on the holes of the sides (P3). Push the wood screws (C) in the dril-
lings at the bottom of the supports and tighten them in the sides.
Step 3 : Use the parts of step 2, the Loft chest 54 F03 00x, three mounting plates Jand six bolts H
Place the extension on the top of the chest of drawers so that the drillings at the bottom of the extension
are aligned with the holes inside the open compartments of the chest. Place the mounting plates (J) on
both drillings and fix each plate with two bolts (H).
