QU-AX QUARRE 54 04 13 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.1 Oct 2014
Nederlands : pagina 2
Français : page 14
Deutsch : Seite 26
English : page 38
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

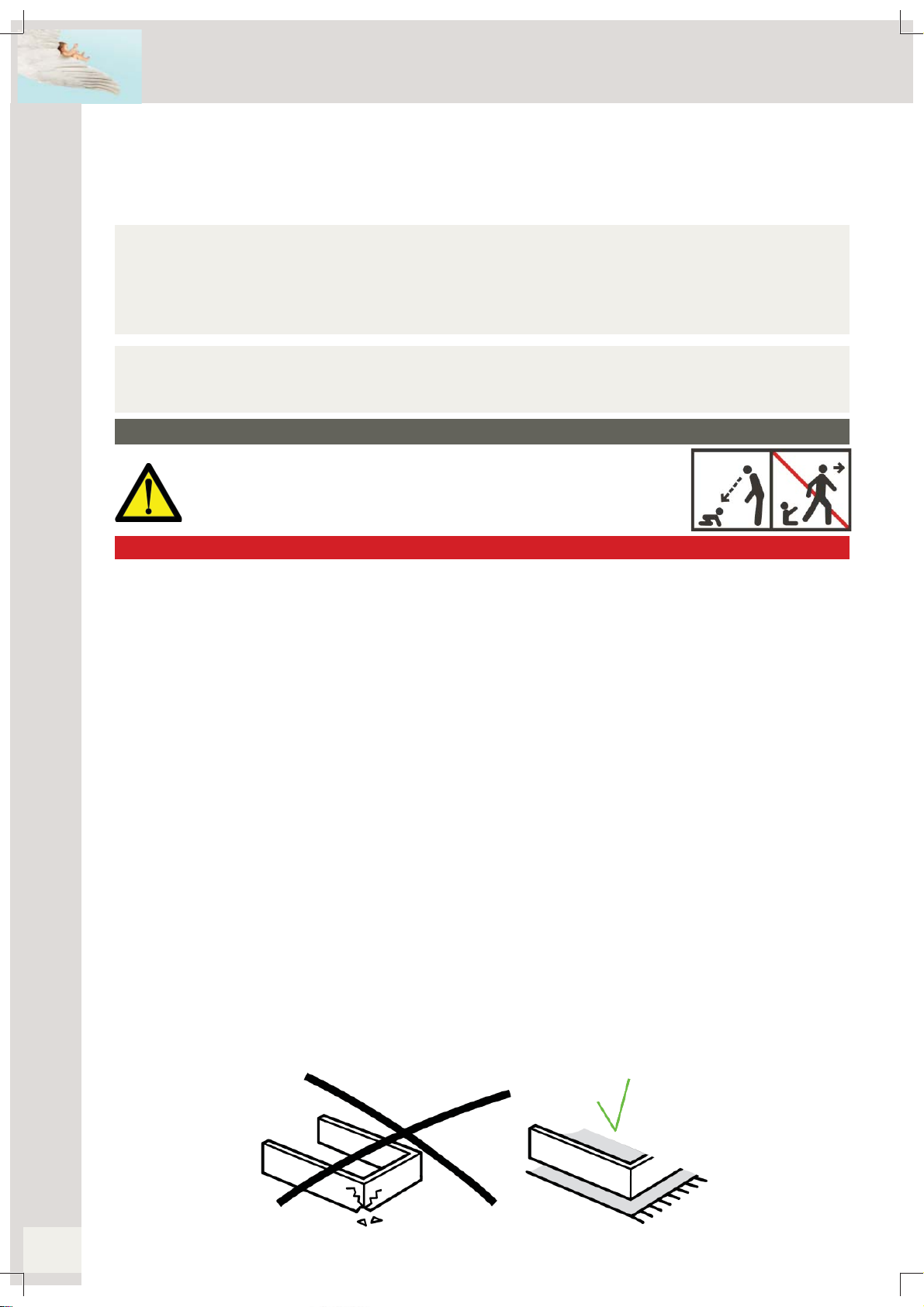

Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde kast : 108*55*198H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak
Uitgerust met één vaste en twee mobiele leggers
Uitgerust met één kleerhanger
Beschikbare kleuren (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia en 22
White
Nettogewicht : 106,20 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4
3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kleerkast
Stap 1 : Gebruik beide zijden 2/R en 2/L, acht houten deugels
A, zes verbindingsbouten B en zes scharnierplaatjes N
Duw vier houten deugels (A) in de voorziene openingen aan
de bovenkant van de eindzijde (2/L). Draai drie verbindings-
bouten (B) vast in de voorziene gaten onderaan de zijde. Duw
drie scharnierplaatjes (N) in de boringen vooraan de zijde.
Herhaal met de andere eindzijde (2/R).
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

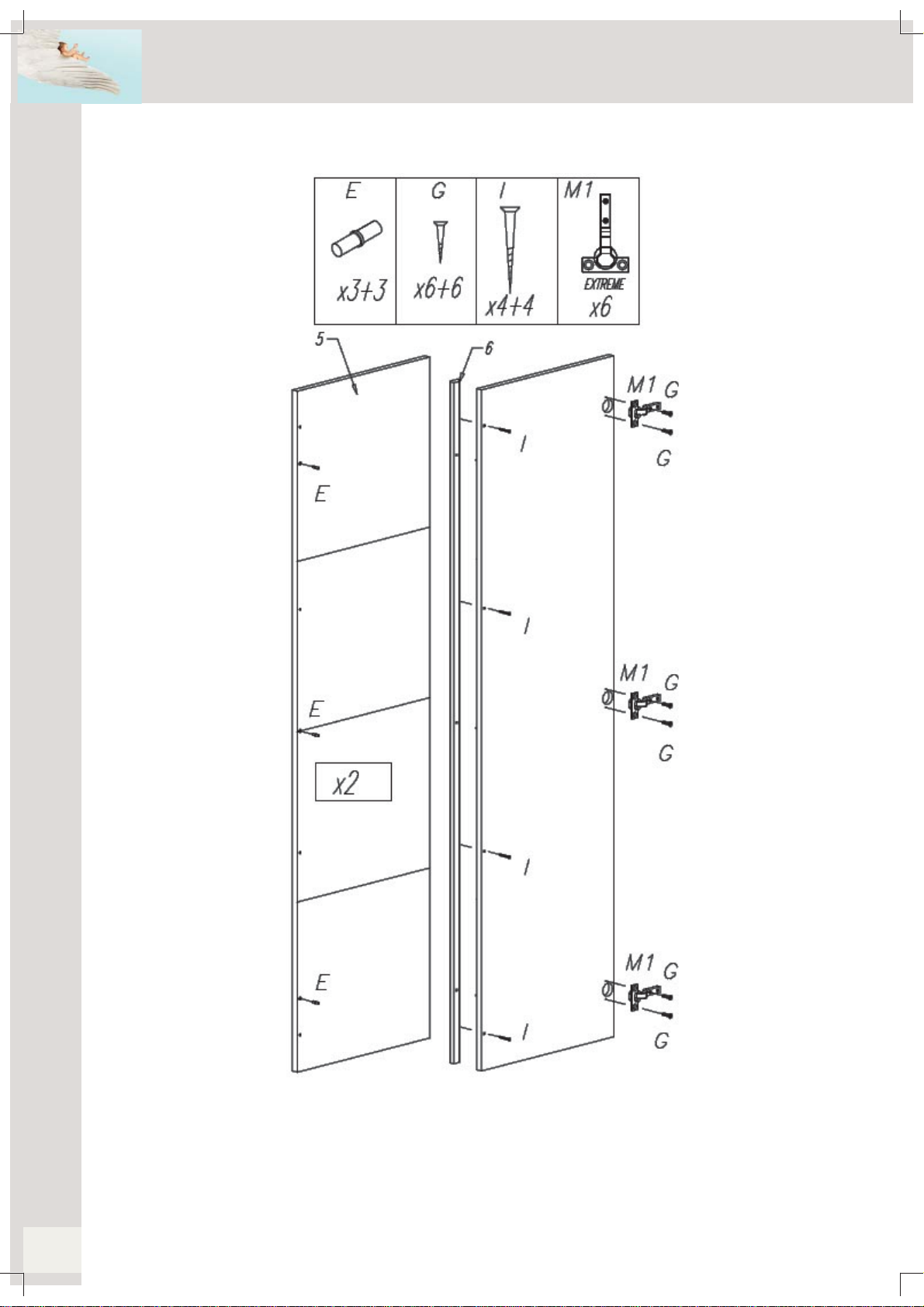

Stap 2 : Gebruik beide deuren 5, twee handgrepen 6, zes handgreepdragers E,acht houtschroeven I, drie schar-
nieren M1 en twaalf houtschroeven G
Duw drie handgreepdragers (E) in de voorziene boringen vooraan beide deuren (5). Duw de handgrepen (6) op
de handgreepdragers. Steek de houtschroeven (I) doorheen de boringen aan de binnenkant van de deuren en
draai ze vast in de handgrepen. Duw de scharnieren (M1) in de voorziene boringen aan de binnenkant van de
deuren. Steek de houtschroeven (G) doorheen de openingen van de scharnieren en draai ze vast in de deuren.
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Stap 3 : Gebruik het topblad 1 en negen verbindingsbouten B
Draai negen verbindingsbouten Bvast in de voorziene boringen aan de onderkant van de top (1).
Stap 4 : Gebruik de bodem 3, de frontale lijst 4, acht houten deugels A, vier verbindingsbouten B en vier
excentrieken C
Draai vier verbindingsbouten (B) vast in de boringen aan de binnenkant van de lijst (4). Duw de deugels
(A) in de voorziene gaten op de zijkanten van de bodem (3). Duw vier excentrieken (C) in de voorziene
gaten onderaan de bodem (3). Duw de frontale lijst met zijn bouten in de boringen op de voorkant van de
bodem en draai de excentrieken vast.

Quax®
First dreams
First steps

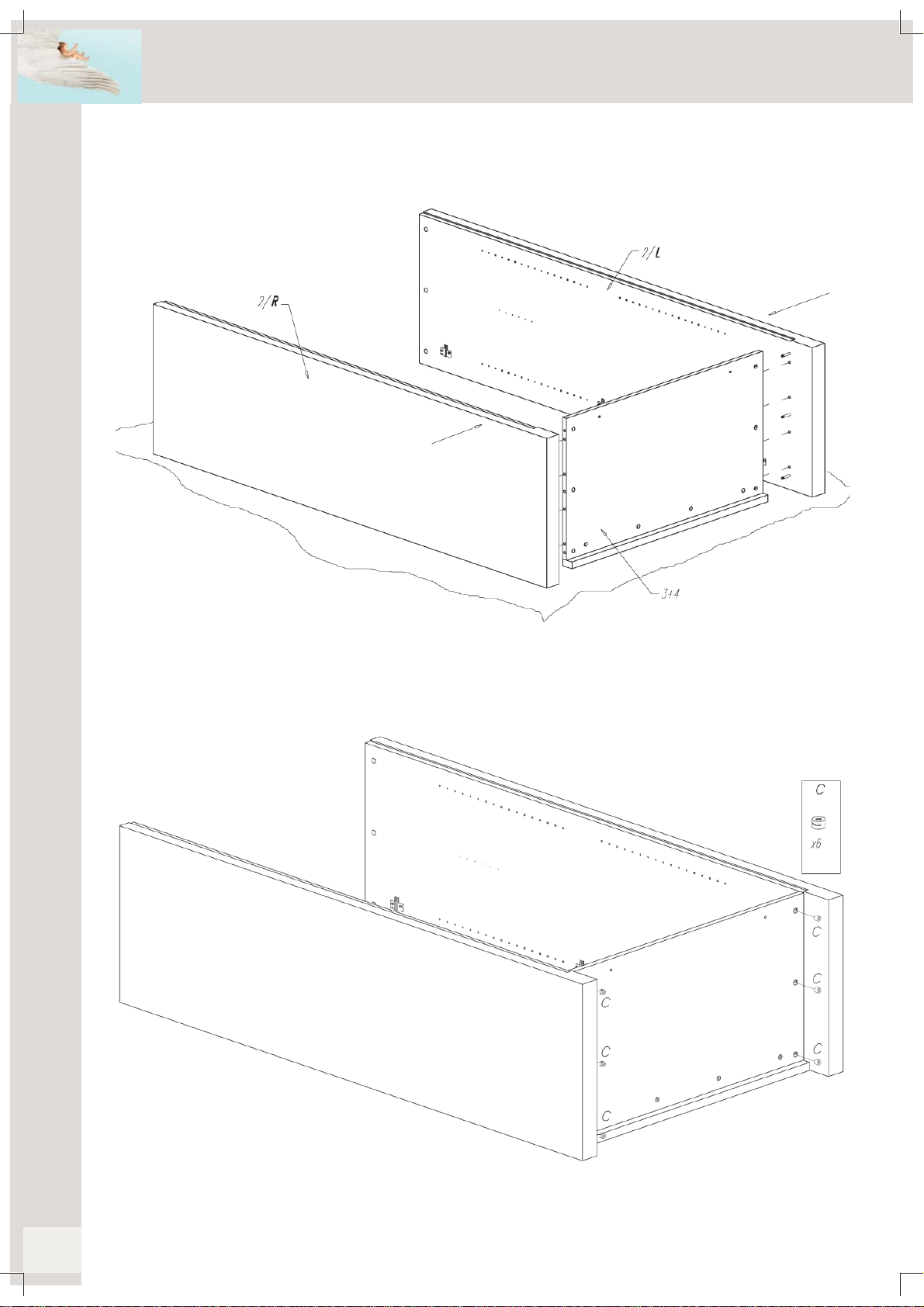

Stap 5 : Gebruik de onderdelen van stap 1 en 4
Gebruik nu een proper deken, verwijder schroeven en dergelijke en plaats alle onderdelen nu met hun voorkant
op het deken. Duw beide eindzijden (2/R en 2/L) met hun verbindingsbouten in de voorziene boringen van de
bodem.
www.quax.eu [email protected]
8
Stap 6 : Gebruik de onderdelen van stap 5 en zes excentrieken C
Duw de excentrieken (C) in de voorziene boringen onderaan de bodem en draai ze vast.
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Stap 7 : Gebruik de onderdelen van stap 3 en 6 en zes excentrieken C
Duw de excentrieken (C) in de voorziene gaten bovenaan de zijden. Duw de top met zijn verbindings-
bouten in de voorziene boringen en over de houten deugels van de zijden. Span de excentrieken aan.
Stap 8 : Gebruik de onderdelen van stap 7, de bodemsteun 11, en 2 houtschroeven J
Plaats de bodemsteun voor de boringen onder- en achteraan de bodem. Duw de houtschroeven (J) door-
heen de boringen aan de bovenkant van de bodem en draai ze vast in de bodemsteun.

Quax®
First dreams
First steps
10
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

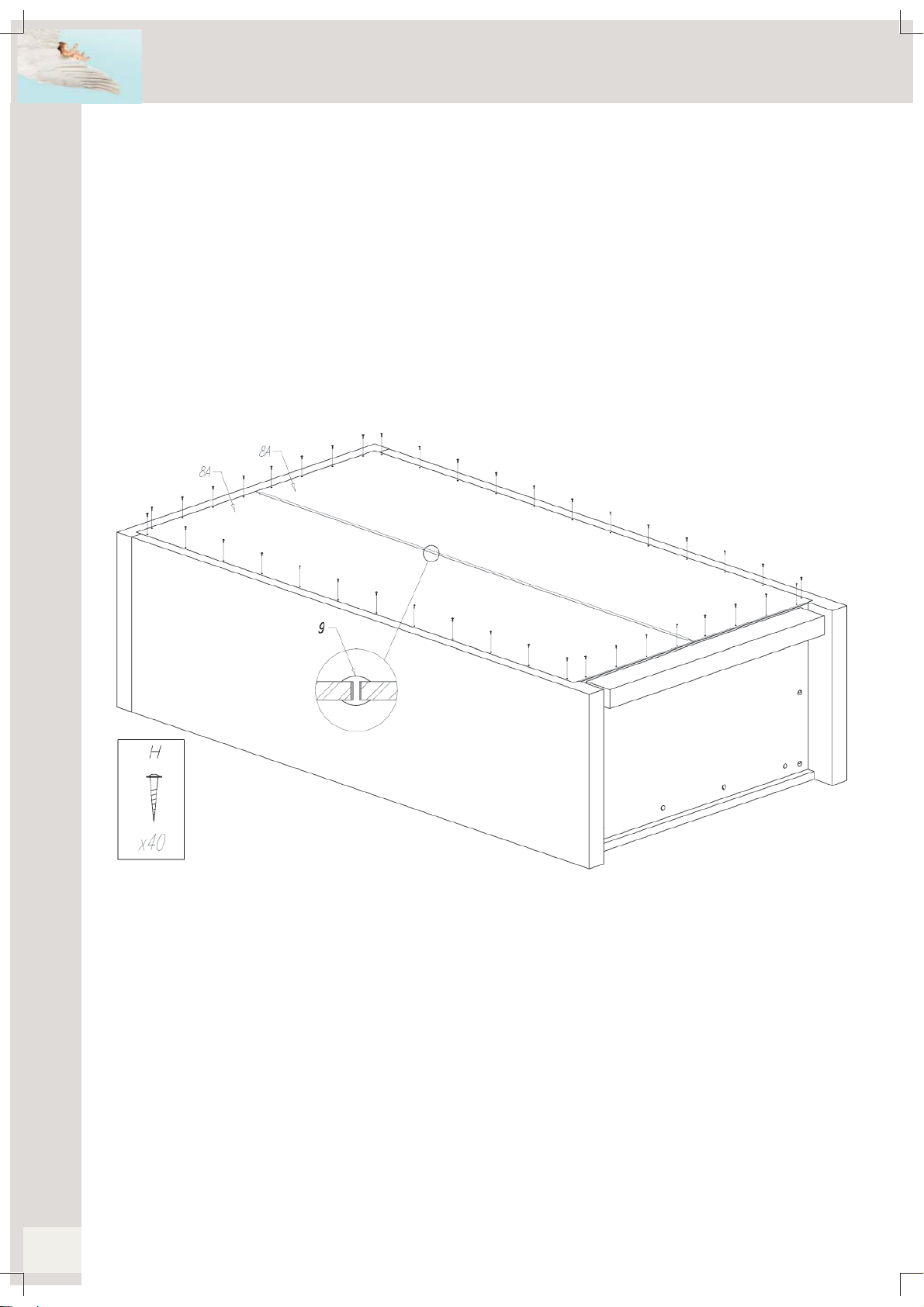

Stap 9 : Gebruik de onderdelen van stap 8, het pvc-profiel 9, beide ruggen 8A en veertig houtschroeven H
Verbind de ruggen (8A) middels het pvc-profiel (9). Positioneer de ruggen op de kaststruktuur en schroef ze in
de kast met de houtschroeven (H). Stel nu pas de kast rechtop.
www.quax.eu [email protected]

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Stap 10 : Gebruik de onderdelen van stap 9, twee kleerroedesteunen D, twaalf legboorddragers F en vier
houtschroeven G
Plaats de kleerroedesteunen (D) bovenop de voorziene boringen op eenzelfde hoogte naar keuze, in het
midden van de eindzijden. Schroef ze vast met twee houtschroeven (G). Duw de legboorddragers (F) in de
voorziene boringen op eenzelfde hoogte naar keuze, op de buitenkanten van de eindzijden.
www.quax.eu
[email protected]

Quax®
First dreams
First steps
12
Stap 11 : Gebruik de onderdelen van stap 10, de kleerroede 10 en drie legboorden 7
Plaats de kleerroede (10) in zijn dragers en duw de legplanken (7) op hun houders.
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
www.quax.eu [email protected]

First steps
First dreams
Quax®
www.quax.eu
[email protected]
13

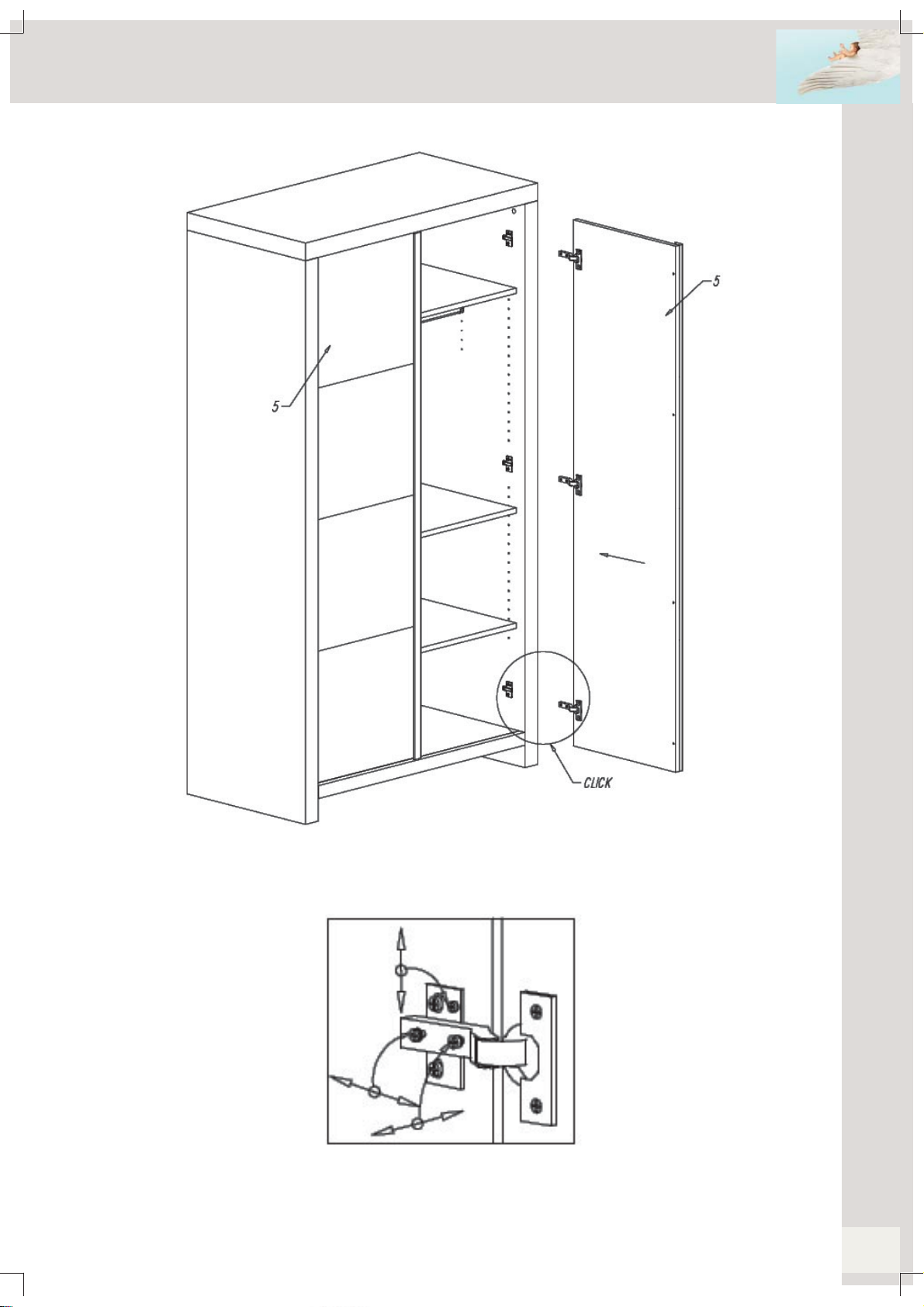

Stap 12 : Gebruik de onderdelen van stap 2en 11
Duw en klik de deuren met hun scharnieren over de scharnierplaatjes.
Stap 13 : Het regelen van de deuren
De deuren kunnen driedimensionaal worden geregeld door het verstellen van de schroeven op de schar-
nieren en scharnierplaatjes.
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
www.quax.eu
[email protected]

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
14
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT-ACONSERVERPOURDEFUTURS
BESOINS DE REFERENCE -A LIREATTENTIVE-
MENT.

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de l’armoire assemblée : 108*55*198H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Munis d’une étagère fixe et de deux étagères mobiles
Muni d’un tringle
Coloris disponibles (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia et 22 White
Poids net : 106,20 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
4. Montage de l’armoire
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Etape 1 : Utilisez les deux côtés terminaux 2/R et 2/L, huit
chevilles en boisA, six boulons de raccord B et six plaquettes
de charnières N
Poussez quatre chevilles en bois (A) dans les ouvertures
prévues en haut du côté (2/L). Fixez trois boulons de raccord
(B) dans les ouvertures prévues en bas du côté. Poussez
trois plaquettes de charnières (N) dans les perçages à l’avant
du côté. Répétez l’action avec l’autre côté terminal (2/R).

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
18
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Etape 2 : Utilisez les deux portes 5, deux poignées 6, six tiges de poignée E,huit vis à bois I, trois charnières
M1 et douze vis à bois G
Insérez trois tiges de poignée (E) dans les perçages prévus à l’avant des deux portes (5). Poussez les poignées
(6) sur les tiges de poignée. Insérez les vis à bois (I) à travers les trous à l’intérieur des portes et serrez-les dans
les poignées. Poussez les charnières (M1) dans les trous à l’intérieur des portes. Insérez les vis à bois (G) à
travers les trous des charnières et serrez-les dans les portes.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Etape 3 : Utilisez le top 1 et neuf boulons de raccord B
Serrez neuf boulons de raccord (B) dans les ouvertures prévues en bas du plateau.
Etape 4 : Utilisez le fond 3, le profil frontal 4, huit chevilles en boisA, quatre boulons de raccord B et quatre
excentriques C
Fixez quatre boulons de raccord (B) dans les perçages de la face inférieure du profil (4). Poussez les
chevilles (A) dans les perçages des côtés du fond (3). Insérez quatre excentriques (C) dans les ouvertures
en bas du fond. Poussez le profil avec ses boulons dans les perçages à l’avant du fond et serrez les ex-
centriques.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
QUARRE 54 04 13xx Armoire avec deux portes
Wardrobe with two doors
Kleerkast met twee draaideuren
Schrankwand mit zwei Drehtüren
Etape 5 : Utilisez les pièces de l’étape 1 et 4
Utilisez maintenant une couverture propre, enlevez vis et autres et placez toutes les pièces par leur front sur la
couverture. Poussez les deux côtés terminaux (2/R et 2/L) avec leurs boulons de raccord dans les ouvertures
du fond.
Etape 6 : Utilisez les pièces de l’étape 5 et six excentriques C
Insérez les excentriques (C) dans les ouvertures prévues en bas du fond et serrez-les.
