QU-AX STRETTO 54 01 36 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.0 Jan 2014
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden
Nederlands : pagina 2
Français : page 8
Deutsch : Seite 14
English : page 20

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING
EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN.
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN
TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
LEEFTIJD EN GEBRUIK
Monteer het bed zorgvuldig volgens de onderstaande instructies.
Wijzig niets aan de vormgeving en de montage van dit bed.
Ingebruikname : Controleer alvorens de ingebruikname van het bed of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen
of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor
ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer het bed regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het bed uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van dit bed.
Brandgevaar : Plaats het bed niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het bed enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bes-
tanddelen en met warm water.
2
1. Waarschuwingen
www.quax.eu [email protected]
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit bed dient niet te voldoen aan de veiligheidsvoorschriften omschreven in de norm EN
716:2008.
Productinformatie
Afmetingen van het gemonteerde bed : 205x95x66H cm
Aanbevolen afmeting voor de matras : 200*90 cm
Structuur : massieve beuk en mdf
Afwerking : polyurethaanlak aangebracht in 2 lagen en getest op EN 71-3 voor grond- en
eindlak.
Beschikbare kleuren metalen onderstel (xx..) : P01 grijs gelakt en CR chroom
Beschikbare kleuren houten onderdelen (..xx) : 21 nebbia en 22 wit
Nettogewicht : 51 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

Quax®
3. Onderdelenlijst
4
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

Quax®
5
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

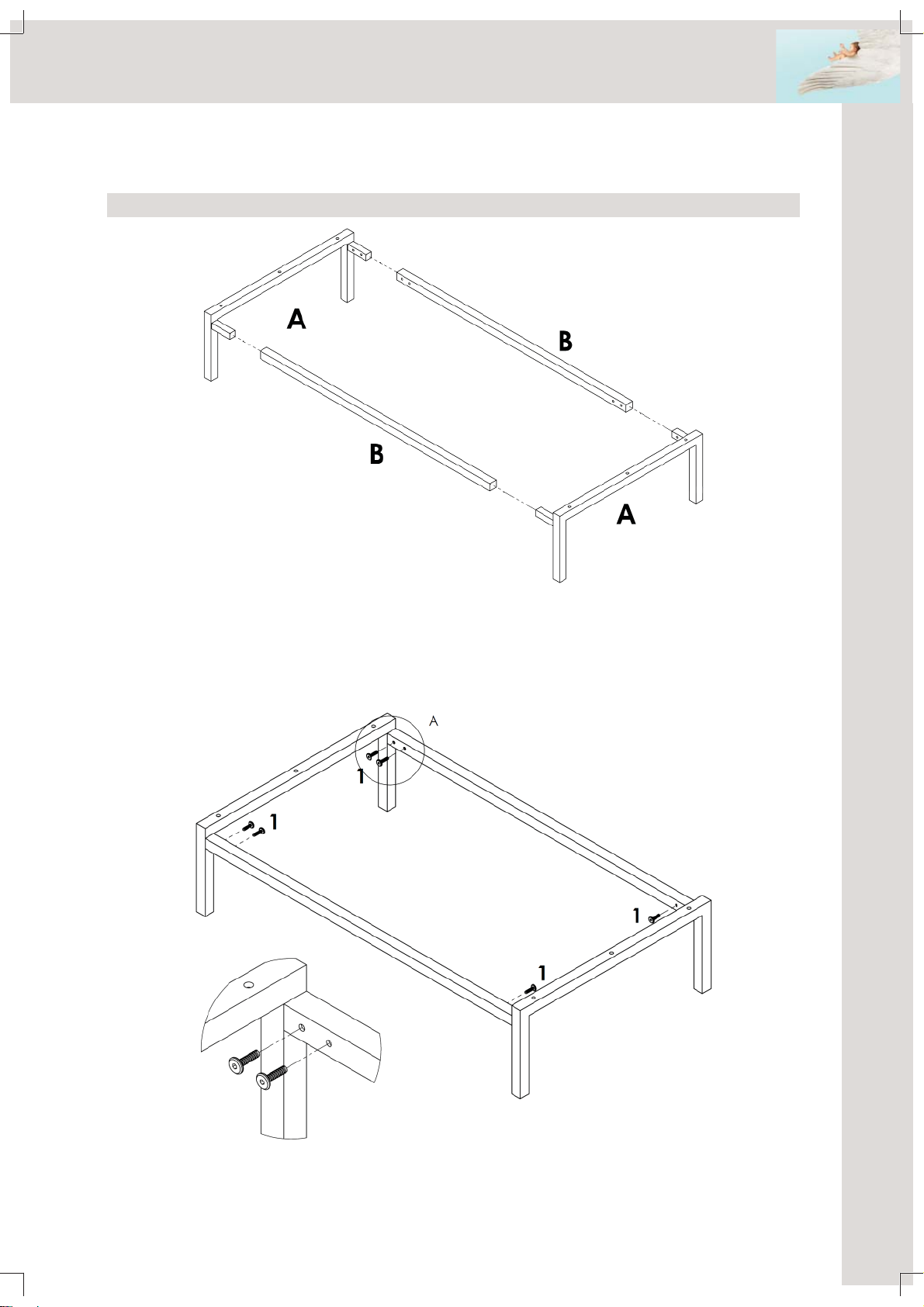

4. Het in elkaar zetten van het metalen frame
Stap 1 : Gebruik de potenframes Aen beide dwarsbalken B
Duw beide dwarsbalken (B) met de gaten naar de binnenkant van het onderstel gericht, over de bevesti-
gingsprofielen van een potenframe (A). Duw vervolgens het andere frame met zijn profielen in de opening
van de dwarsbalken.
Stap 2 : Gebruik de onderdelen van stap 1en de 8 bouten 1
Plaats de bouten (1) één per één in de voorziene openingen van de dwarsbalken (B) en draai ze vast met
een zeskantsleutel.

Quax®
6
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

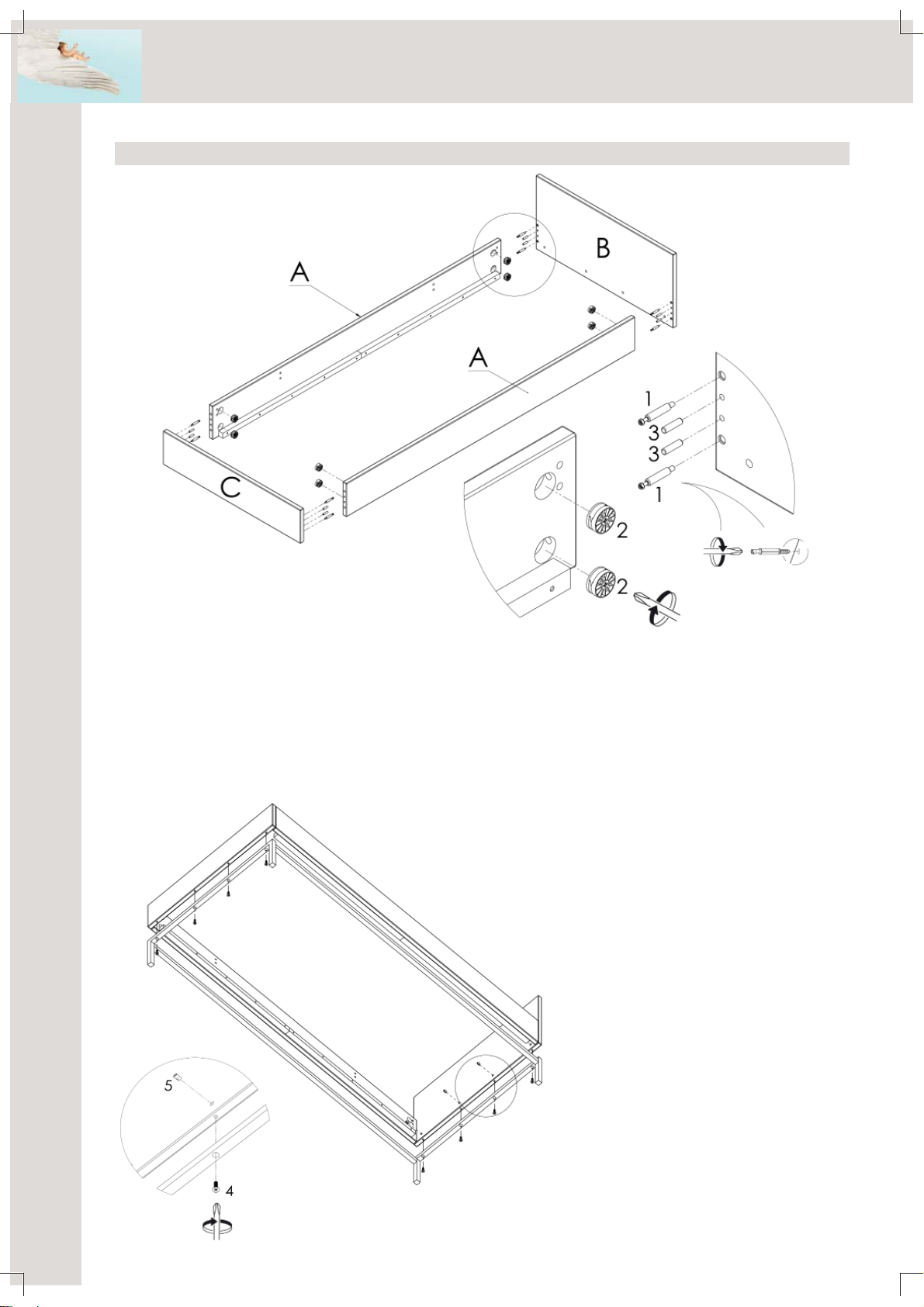

Stap 1 : Gebruik de kopskanten B en C, de sponden A, acht houten deugels 3, acht verbindingsbouten 1en
acht excentrieken 2
Duw de houten deugels (3) in de voorziene openingen op de uiteinden van de sponden (A). Steek de excen-
trieken (2) in de voorziene openingen aan de binnenkant van de sponden. Draai de verbindingsbouten (1) vast
in de boringen van de kopskanten (Ben C). Duw de sponden met hun houten deugels in de boringen en over de
verbindingsbouten van het hoofdeinde (B) en draai de excentrieken vast. Duw het voeteinde (C) met zijn verbin-
dingsbouten in de boringen en over de houten deugels van de sponden. Span de excentrieken aan.
Stap 2 : Gebruik de onderdelen van sta-
pen 4.2 en 5.1, zes cylindrische moeren
5en 6 bouten 4
Draai de gemonteerde houten struk-
tuur op zijn zijde. Duw de cylindrische
moeren (5) in de voorziene openingen
aan de binnenkant van de kopskanten
en plaats het metalen onderstel voor de
boringen. Gebruik een gemagnetiseerde
schroevendraaier om de bouten (4) vast
te draaien doorheen de gaten van het
onderstel en in het houten frame.
5. Het in elkaar zetten van het bed

Quax®
7
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

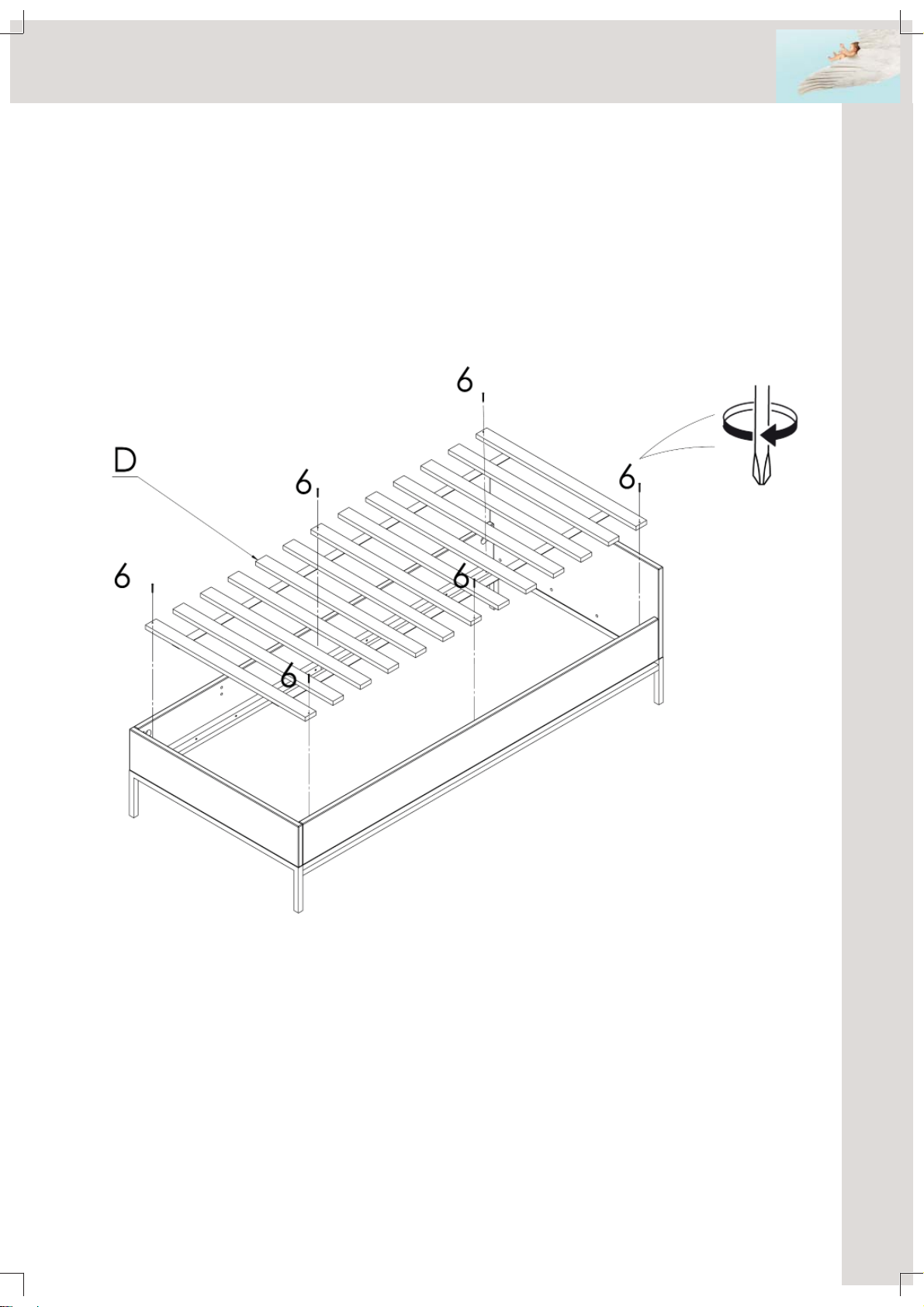

Stap 3 - Plaatsen van de bodem : gebruik het lattenrooster Den zes houtschroeven 6
Schuif de bodem (D) in het bed, duw de houtschroeven (6) doorheen de voorziene gaten van de bodem
en draai deze vast in de bodemdragers op de sponden..

Quax®
FRANCAIS
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION ULTERIEURE ET A
LIRE SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POURÉVITERTOUTRISQUED’ÉTOUFFEMENT,PRIÈREDERETIRERL’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU
DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
AGE ET USAGE
Assemblez le lit suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce lit.
Mise en service :Avant la mise en service du lit, contrôlez si toutes les pièces détachées sont en bon état,
sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou rester
accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de pen-
daison. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement le lit pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le lit hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le
fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais le lit à proximité d’une source de chaleur, comme un chauffage
électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le lit uniquement avec du savon ou un autre détergent doux sans composants tox-
iques et de l’eau chaude.
8
1. Avertissements
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

Quax®
2. Sécurité et données générales
9
Sécurité
CelitnedoitpasrépondreauxexigencesdesécuritédécritesdanslanormeEN716:2008.
Information produit
Dimensions du lit assemblé : 205x95x66H cm
Taille recommandée du matelas : 200*90 cm
Structure : hêtre massif et mdf
Achèvement : système polyuréthanique appliqué en 2 couches et testé conformément à
EN 71-3 pour les couches de fond et les couches de finition.
Coloris disponibles pour le piètement (xx..) : P01 laqué gris et CR chromé
Coloris disponibles pour le pièces en bois (..xx) : 21 nebbia et 22 blanc
Poids net : 51 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

Quax®Quax®
3. Liste des pièces détachées
10
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées
ci-dessous.
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

First steps
First dreams
Quax®Quax®
11
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden
4. Montage du châssis
Etape 1 : Utilisez les cadres de base Aet les deux traverses B
Pousser les deux traverses (B) avec les trous orientés vers l’intérieur du châssis, sur les profiles de fixa-
tion d’un cadre de base (A). Ensuite, insérez l’autre cadre avec ses profils dans l’ouverture des traverses.
Etape 2 : Utilisez les pièces de l’étape 1et les huit boulons 1
Insérez les boulons (1) un par un dans les ouvertures prévues des traverses (B) et serrez-les avec une
clef hexagonale.

Quax®
12
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden
Etape 1 : Utilisez les panneaux frontaux B et C, les longerons A, huit chevilles en bois 3, huit boulons de raccord
1et huit eccentriques 2
Poussez les chevilles en bois (3) dans les ouvertures prévues aux extrémités des longerons (A). Insérez les
excentriques (2) dans les ouvertures prévues à l’intérieur des longerons. Fixez les boulons de raccord (1) dans
les perçages des panneaux frontaux (Bet C). Poussez les longerons avec les chevilles en bois dans les trous
et à travers les boulons de raccord de la têtière (B) et fixez les eccentriques. Poussez le panneau de pied (C)
avec les boulons de raccord dans les perçages et à travers les chevilles des longerons. Serrez les excentriques.
Etape 2 : Utilisez les pièces des étapes
4.2 et 5.1, six écrous cylindriques 5et les
six boulons 4
Tourner la structure en bois montée sur
son côté. Insérez les écrous cylindriques
(5) dans les ouvertures prévues à
l’intérieur des panneaux frontaux et plac-
er la structure métallique en face des
ouvertures. Utilisez un tournevis aimanté
pour serrer les boulons (4) à travers les
trous du châssis et dans le cadre en bois
5. Montage de la structure en bois

Quax®
13
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden
Etape 3 : Utilisez le sommier Det les six vis à bois 6
Glissez le sommier (D) dans le lit et poussez les vis à bois (6) à travers les ouvertures prévues dans le fond
et fixez-les dans les supports sur les longerons.

Quax®
DEUTSCH
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG
DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU
ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
ALTER UND BENUTZUNG
Bauen sie das Bett zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieses Bettes.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Bettes, ob sich alle Teile in gutem Zustand befinden,
gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen könnte oder es
mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein
Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie das Bett regelmäßig angesichts zerbrochener, verzerrter oder verschwundener
Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Bettes unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr : Setzen Sie das Bett zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel
der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie das Bett nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische
Bestandteile und mit warmem Wasser.
14
1. Warnungen
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

Quax®
2. Sicherheit und Allgemeine Information
15
Sicherheit
Dieses Bett darf den im Standard EN 716:2008 beschriebenen Sicherheitsvorschriften
nicht entsprichen.
Productinformation
Abmessungen des montierten Bett : 205x95x66H cm
Empfohlene Größe der Matratze : 200*90 cm
Struktur : massiver Buche und Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbare Farben für das Gestell (xx..) : P01 Grau lackiert und CR Chrom
Verfügbare Farben für den Holzen Unterteile (..xx) : 21 Nebbia und 22 Weiss
Nettogewicht : 51 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

Quax®Quax®
3. Unterteileliste
16
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden

Quax®Quax®
17
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden
4. Der Zusammenbau des Metallrahmens
Schritt 1 : Benutzen Sie die beide Sockel Aund die beiden Querträger B
Drücken Sie beide Querträger (B) mit den Bohrungen nach dem Innenseite des Chassis orientiert, auf den
Profilschienen eines Fuß-Gestell (A). Drücken Sie anschließend die anderen Rahmen mit seinen Profilen
in der Öffnung der Querträger.
Schritt 2 : Benutzen Sie die Bauteile von Schritt 1und acht Bolzen 1
Stecken Sie die Bolzen eine nach der anderen in die vorgesehenen Öffnungen der Querträger und an-
ziehen mit einem Inbusschlüssel.

Quax®
18
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden
Schritt 1 : Benutzen Sie Kopf- und Fußende B und C, die Längsseiten A, acht Holzdübel 3, acht Verbindings-
bolzen 1und acht Verbindergehäuse 2
Drücken Sie die Holzdübel (3) in den vorgesehen Löchern an den Enden der Längsseiten (A). Drücken Sie die
Verbindergehäuse (2) in den Löchern auf der Innenseite der Längsseiten. Die verbindungsbolzen (1) anziehen
in die Löcher des Kopf-und Fußendes (Bund C). Drücken Sie die Längsseiten mit ihren Holzdübel in die Löcher
und über die Bolzen des Kopfendes (B) und die Exzenter anziehen. Drücken Sie das Fußende (C) mit ihren
Verbindungsbolzen in die Löcher und über die Holzdübel der Längsseiten und die Exzenter anziehen.
Schritt 2 : Benutzen Sie die Bauteile der
Schritten 4.2 und 5.1, sechs Zylinder-
muttern 5und sechs Bolzen 4
Drehen Sie den hölzerne Struktur auf
seiner Seite. Drücken Sie die zylindrisch-
en Muttern (5) in die Öffnungen auf der
innenseite der Endpaneele und stellen
Sie das Metallrahm für die vorgeseh-
enen Öffnungen. Verwenden Sie einen
magnetisierten Schraubendreher um die
Bolzen (4) durch die Löcher des Chassis
zu drücken und für das Anziehen in den
Holzrahmen.
5. Der Zusammenbau des Bettes

Quax®
19
www.quax.eu
[email protected]
First steps
First dreams
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden
Schritt 3 : Benutzen Sie den Boden Dund sechs Holzschrauben 6
Schieben Sie den Boden (D) im Bett und drücken Sie die Holzschrauben (6) durch die Löcher des Bodens
und anziehen in den Bodenträger der Längsseiten.

Quax®
ENGLISH
KEEP INA SECURE PLACE FOR FUTURE REFERENCE AND READ CAREFULLY TO
AVOID ACCIDENTS.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
AGE AND USE
Assemble the bed following the instructions hereunder.
Do not change the design and the assembly method of this bed.
Introduction : Before putting into use, check if all parts of the bed are in good condition, well tightened, and
do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifier
ribbons), causing a strangulation hazard. Check all connection points.
Inspection : Regularly check the bed for broken, warped or missing parts. No longer use the bed whenever
such parts are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the bed near a heat source such as electrical heating, gas heating, etc. in order
to avoid any fire hazard.
Maintenance : Only clean the bed with soap or any other mild cleaning agent without toxic components and
with warm water.
20
1. Warnings
www.quax.eu [email protected]
First dreams
First steps
STRETTO 54 01 36xxxx Lit simple avec fond
Single bed with bottom
Eenpersoonsbed met bodem
Einzelbett mit Boden
