QU-AX JOY 54 05 10 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.0 sep 2014
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING EN
AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP VER-
STIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN TE VER-
NIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
GEBRUIK
Stel de nachttafel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKT ACHTER
1. Waarschuwingen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Deze nachttafel dient niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde nachttafel : 43*34*50H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak.
Beschikbare kleuren (xx) : 15 Provence, 19 Grisato, 21 Nebbia en 22 White
Nettogewicht : 15 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

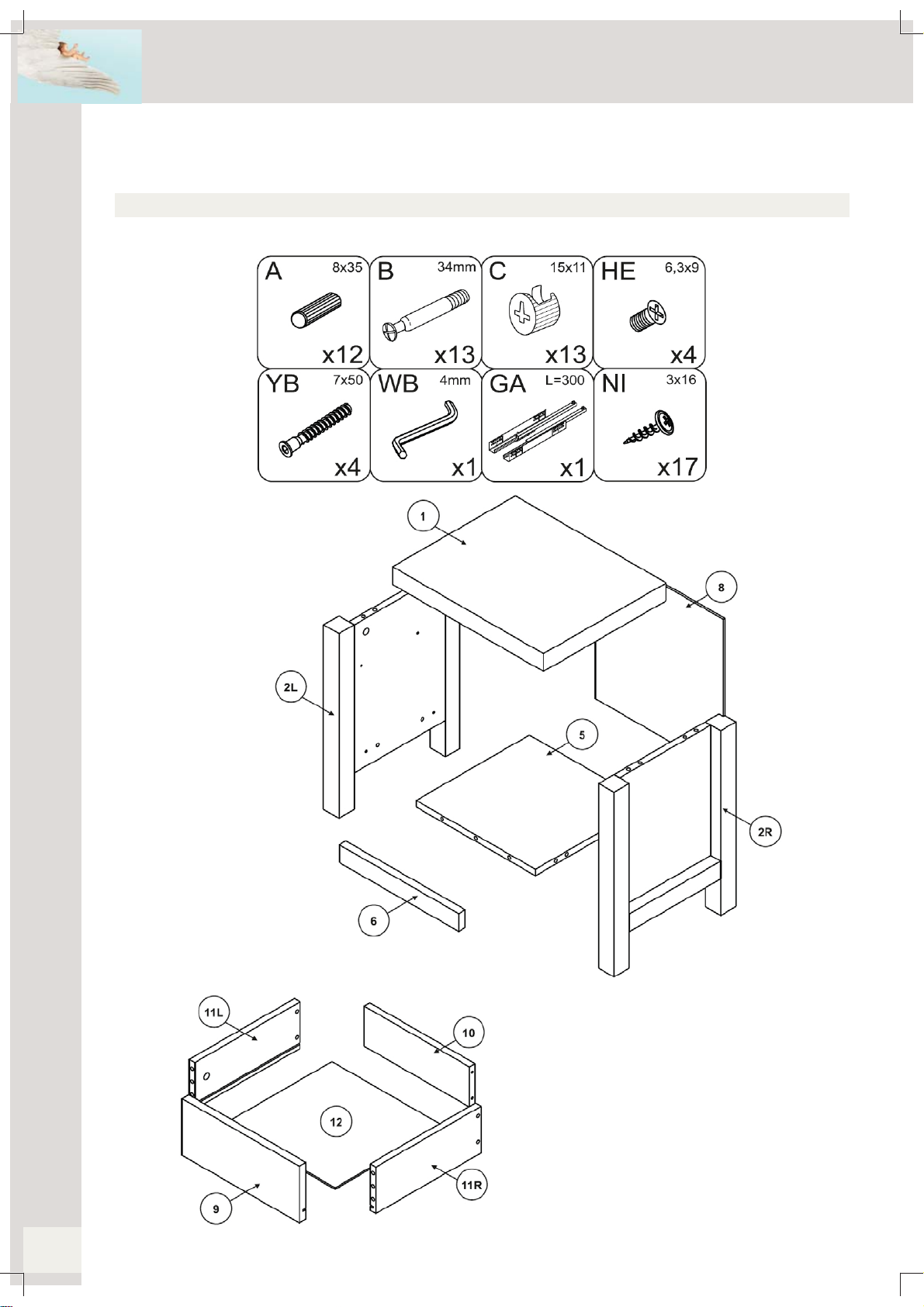

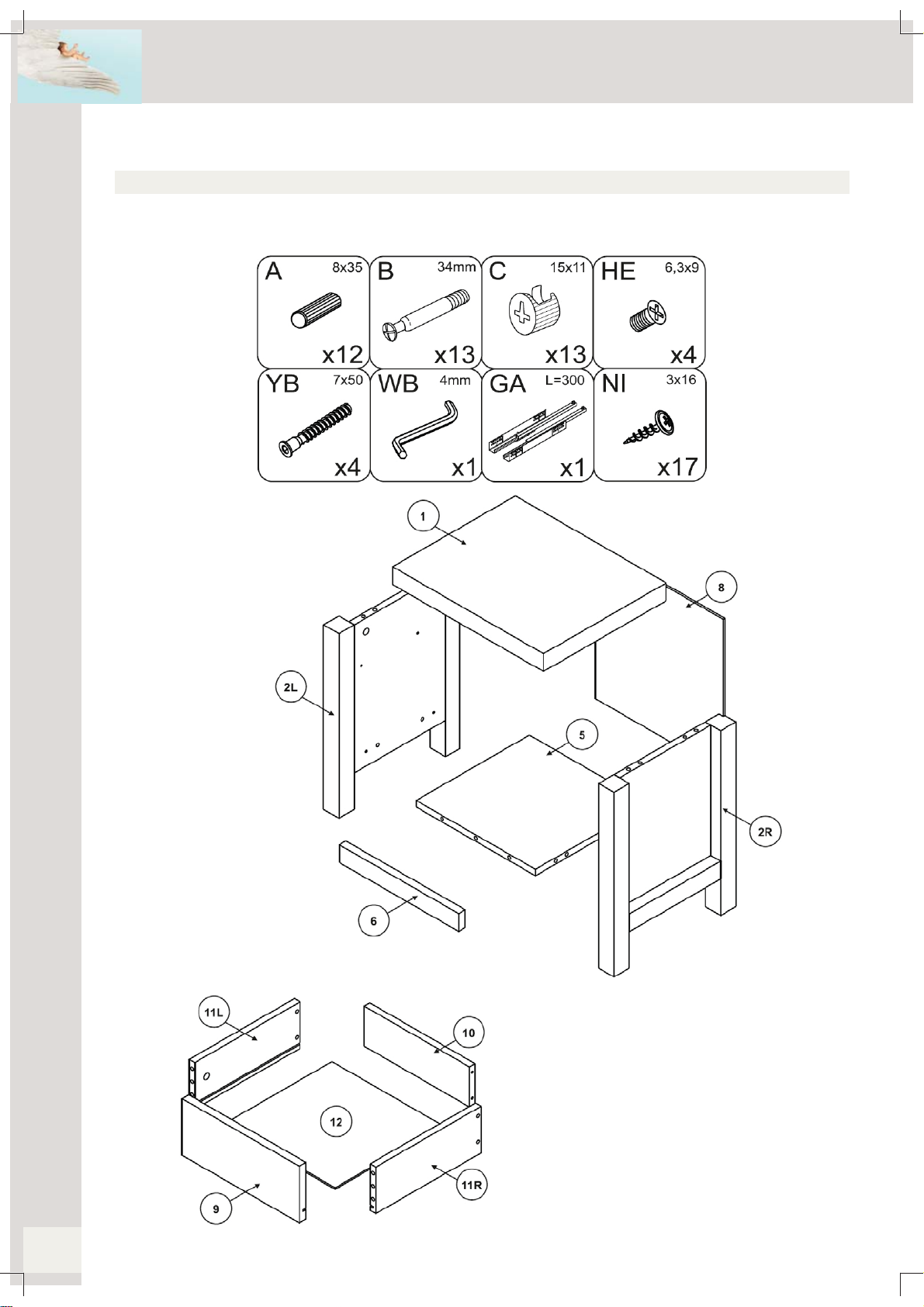

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de nachttafel
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

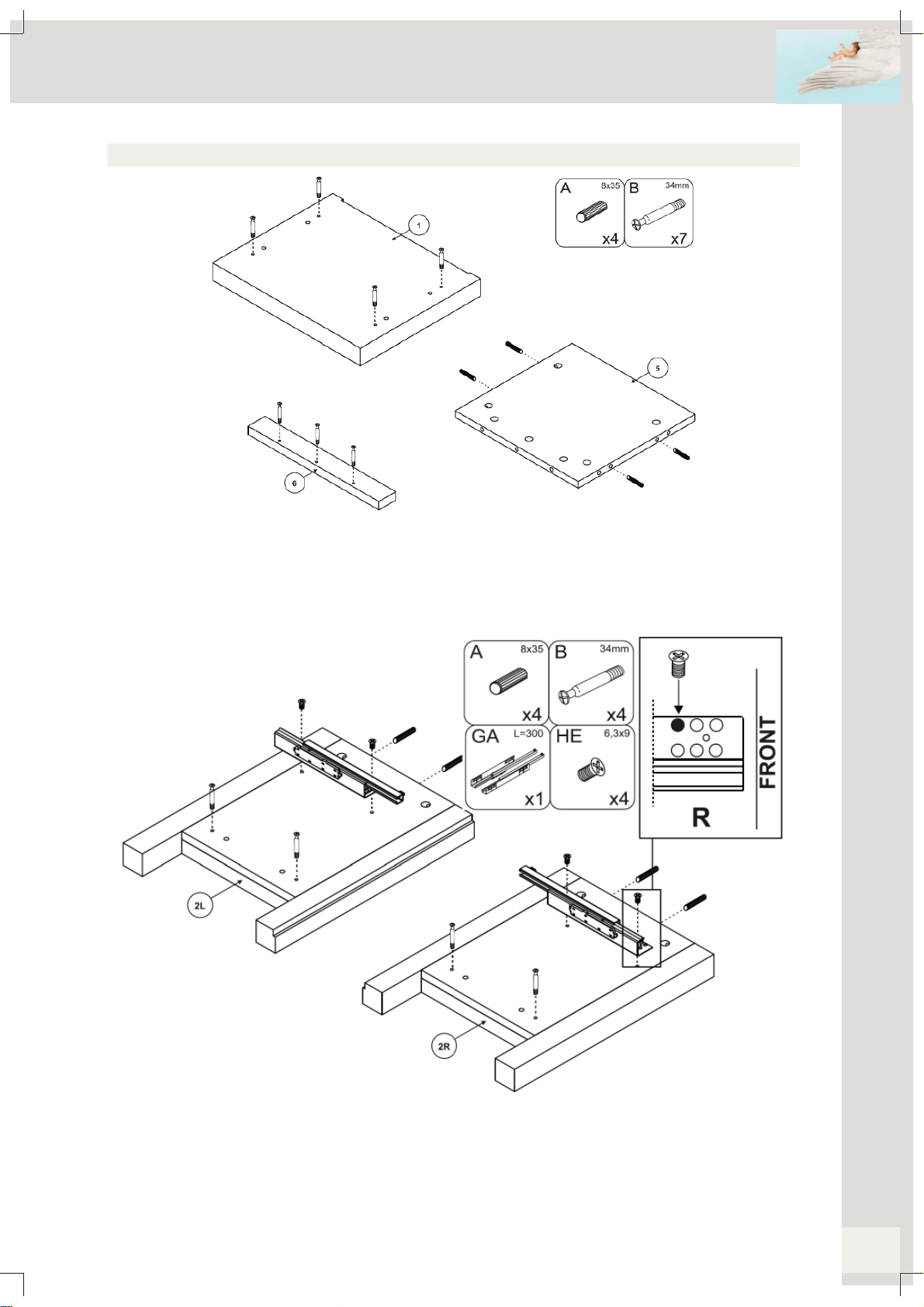

Stap 1 : Gebruik het topblad 1, zeven verbindingsbouten B,vier houten deugels A, de bodem 5 en de
kroonlijst 6
Draai vier verbindingsbouten (B) vast in de voorziene openingen onderaan het topblad (1). Duw twee
deugels (A) in de voorziene boringen op de uiteinden van de bodem (5). Draai drie verbindingsbouten (B)
vast in de boringen aan de binnenkant van de kroonlijst (6).
Stap 2 : Gebruik beide zijpanelen 2R en 2L, de geleiders GA, vier bouten HE,vier houten deugels A en
vier verbindingsbouten B
Plaats de geleiders (GA) op de voorziene boringen van de zijpanelen (2R en 2L). Bevestig elke geleider
met twee bouten (HE) volgens het schema in detail. Draai twee verbindingsbouten (B) vast in de voor-
ziene openingen onderaan een zijde. Duw twee houten deugels (A) in de voorziene boringen bovenaan
een zijde.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

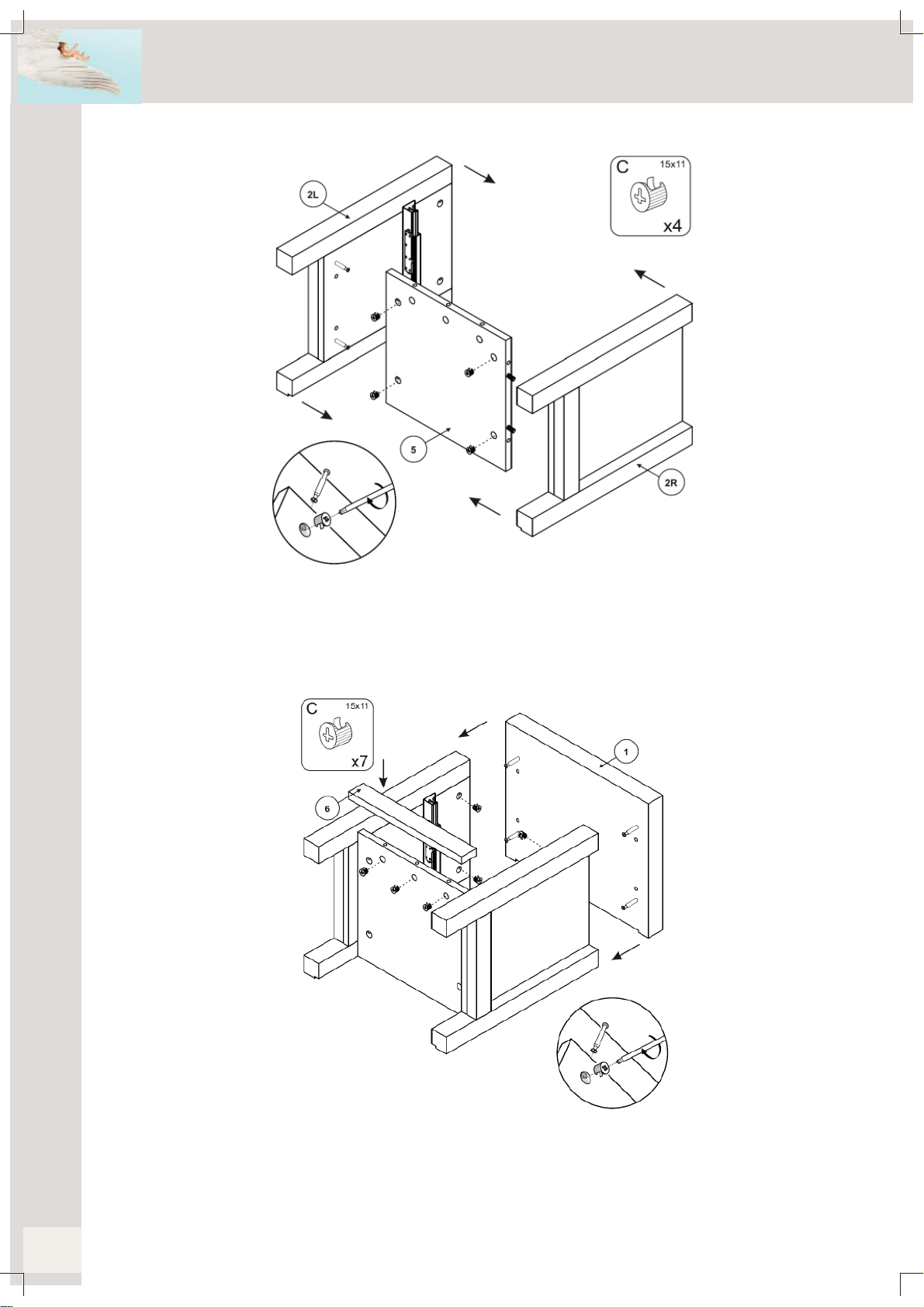

Stap 3 : Gebruik de onderdelen van stap 1en 2 en vier excentrieken C
Duw de excentrieken (C) in de voorziene openingen onderaan de bodem. Leg een zijde op haar kant. Plaats de
de bodem over de uitstekende verbindingsbouten van de zijde en draai de excentrieken vast. Duw nu het ander
zijpaneel met zijn verbindingsbouten in de boringen van de bodem en draai de excentrieken vast.
Stap 4 : Gebruik de onderdelen van stap 1en 3 en zeven excentrieken C
Duw vier excentrieken (C) in de voorziene openingen bovenaan de zijden. Duw het bovenblad met zijn verbin-
dingsbouten in de boringen en over de houten deugels van de zijden en draai de excentrieken vast. Duw drie
excentrieken (C) in de voorziene openingen onderaan de bodem. Duw de kroonlijst met zijn verbindingsbouten
in de boringen van de bodem en draai de excentrieken vast.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
Stap 5 : Gebruik de gemonteerde struktuur van stap 4, de rug 8 en dertien houtschroeven NI
Plaats de rug (8) op de achterzijde van de nachttafel. Kontroleer indien afstand Agelijk is aan Ben schroef
vervolgens de rug vast middels de houtschroeven (NI).
Stap 6 : Gebruik de ladezijden 11L en 11R, de rug 10, het front 9, vier houten deugels A, twee verbind-
ingsbouten Ben vier bouten YB
Plaats de laderug (10) tussen de ladezijden (11L en 11R). Duw de bouten (YB) doorheen de boringen
aan de buitenkant van de zijden en draai ze vast in de rug. Duw twee houten deugels (A) in de voorziene
openingen op de uiteinden van de zijden. Draai twee verbindingsbouten (B) vast in de voorziene openin-
gen aan de binnenkant van het front (9) .

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
Stap 7 : Gebruik de onderdelen van stap 6, de bodem 12, twee excentrieken Cen vier houtschroeven NI
Duw per ladezijde (11L en 11R) een excentriek (C) in de voorziene opening aan de binnenkant. Schuif de bodem
(12) in de voorziene gleuven van de zijden en ruggen. Duw nu het ladefront (9) met zijn verbindingsbouten in de
gaten en over de houten deugels van de ladezijden en draai de excentrieken vast. Bevestig de bodem door mid-
del van vier houtschroeven (NI) aan de laderug.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

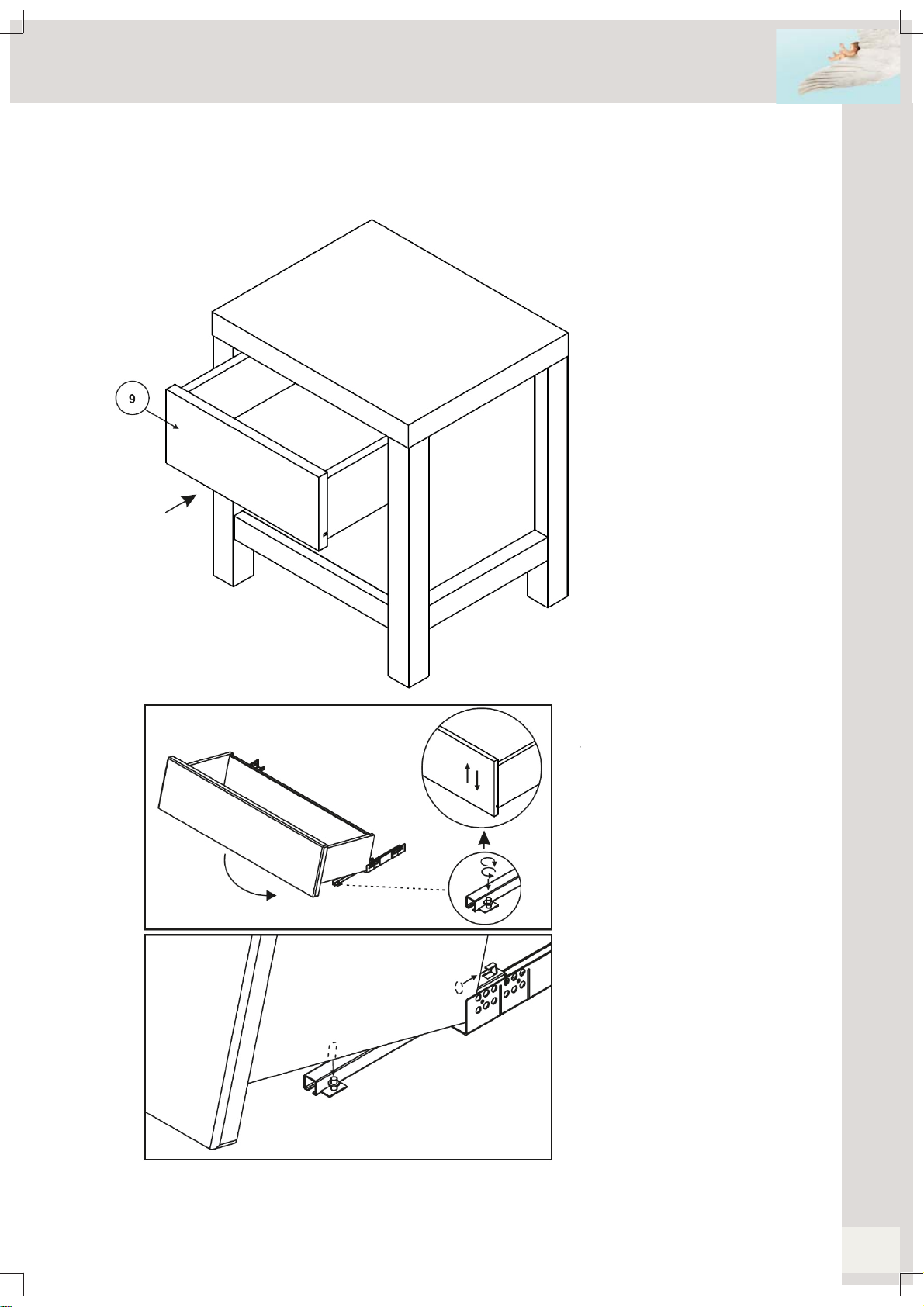

Stap 8 : Plaatsing der lade
Trek de geleiders uit het meu-
bel, plaats de gemonteerde
lade tegen de achterste stop
op de geleiders en duw de
lade over de voorste stop van
de geleider.
Hoogteregeling door de voor-
ste stop op de geleiders aan
te passen.

Quax®
First dreams
First steps

FRANCAIS
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce chevet.
Mise en service : Avant d’utiliser le chevet prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate du chevet.
Nettoyage et entretien : Nettoyez le chevet avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
ACONSERVER DANS UN ENDROITSUR POUR CONSULTATION ULTERIEURE ETALIRE
SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER L’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU DE
LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
www.quax.eu [email protected]
10
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Cette table de nuit ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de la table de nuit assemblée : 43*34*50H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition.
Coloris disponibles (xx) : 15 Provence, 19 Grisato, 21 Nebbia et 22 White
Poids net : 15 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
11
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
12
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
4. Montage du chevet
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
Etape 1 : Utilisez le top 1, sept boulons de raccord B,quatre chevilles en bois A, le fond 5 et la corniche
inférieure 6
Fixez quatre boulons de raccord (B) dans les ouvertures prévues sous le top (1). Poussez deux chevilles
en bois (A) dans les trous prévus aux extrémités du fond (5). Fixez trois boulons de raccord (B) dans les
perçages à l’intérieur de la corniche (6).
Etape 2 : Utiliser les deux panneaux latéraux 2R et 2L, les glissières GA, quatre boulons HE,quatre che-
villes en bois A et quatre boulons de raccord B
Positionnez les glissières (GA) sur les ouvertures des côtés (2R et 2L). Fixez chaque glissière avec
deux boulons (HE) selon le schéma en détail. Serrez deux boulons de raccord (B) dans les ouvertures
prévues en bas d’un côté. Insérez deux chevilles en bois (A) dans les trous prévus en haut d’un côté.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
Etape 3 : Utilisez les composants de l’étape 1et 2 et quatre excentriques C
Insérez les excentriques (C) dans les ouvertures prévues en bas du fond. Posez un panneau sur sa face extéri-
eure. Poussez le fond avec ses chevilles dans les perçages et à travers les boulons de raccord du côté et serrez
les excentriques. Poussez l’autre côté avec ses boulons de raccord dans les perçages et à travers les chevilles
du fond et serrez les excentriques.
Etape 4 : Utilisez les composants de l’étape 1et 3 et sept excentriques C
Insérez quatre excentriques (C) dans les ouvertures prévues à la partie supérieure des côtés. Poussez le plateau
avec ses boulons de raccord dans les perçages et à travers les chevilles en bois des côtés et serrez les excen-
triques. Insérez trois excentriques (C) dans les ouvertures prévues en bas du fond. Poussez la corniche avec ses
boulons de raccord dans les trous du fond et serrez les excentriques.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
Etape 5 : Utilisez la structure de l’étape 4, le dos 8 et treize vis à bois NI
Posez le dos (8) sur l’arrière du chevet. Vérifiez que la distance Asoit égale à B. Fixez le dos dans la
structure en utilisant les vis à bois (NI).
Etape 6 : Utilisez les côtés de tiroirs 11L et 11R, le dos 10, le front 9, quatre chevilles en bois A, deux
boulons de raccord Bet quatre boulons YB
Insérez le dos (10) entre les côtés (11L et 11R). Poussez les boulons (YB) dans les perçages sur le
côté extérieur des côtés et serrez-les dans le dos. Poussez par côté deux chevilles de bois (A) dans les
ouvertures sur les extrémités. Serrez deux boulons de raccord (B) dans les ouvertures prévues sur le côté
intérieur du front (9).

Quax®
First dreams
First steps
www.quax.eu [email protected]
16
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
Etape 7 : Utilisez les pièces de l’étape 6, le fond 12, deux excentriques Cet quatre vis à bois NI
Poussez par côté (11L et 11R) un excentrique (C) dans les trous prévus à l’intérieur. Poussez le fond (12) dans
les rainures prévues dans le tiroir. Poussez le front de tiroir avec les boulons de raccords dans les trous et à trav-
ers les chevilles en bois des côtés et serrez les excentriques. Fixez le fond au dos de tiroir au moyen de quatre
vis à bois (NI)

First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
Etape 8 : Montage des tiroirs
Tirez les glissières vers
l’avant, placez le tiroir assem-
blé contre l’arrêt à l’arrière des
glissières et poussez le tiroir
à travers la butée avant des
glissières.
Réglage de la hauteur en
adaptant l’arrêt avant des glis-
sières.

Quax®
First dreams
First steps
DEUTSCH
BENUTZUNG
Bauen sie den Nachttisch zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage diesen Nachttisch.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem Zustand befinden, gut
angedreht sind und keine scharfen Ränder aufweisen, an denen ein Kind sich verletzen könnte oder es mit der
Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängung-
srisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie Nachttisch regelmäßig angesichts zerbrochener, verzerrter oder verschwundener
Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertrieb-
sgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der
elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bes-
tandteile und mit warmem Wasser.
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG DIESES
ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU ENTFERNEN
ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
www.quax.eu [email protected]
18
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieser Nachttisch darf den beschriebenen Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen der montierter Nachttisch : 43*34*50H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Verfügbare Farben (xx) : 15 Provence, 19 Grisato, 21 Nebbia und 22 White
Nettogewicht : 15 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
19
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
20
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
JOY 54 05 10xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
