DESCRIZIONE
La nuova centralina ELITE, disponibile
nella versione indoor a 4-6-8-10 stazioni, è
ideale per tutte le applicazioni residenziali
e il sistema di programmazione permette
di programmare ogni singola stazione con
orari di partenza indipendenti.

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
3
CARATTERISTICHE TECNICHE
versione INDOOR
• Disponibile a 4, 6, 8, 10 zone
• Largo display LCD retroilluminato
• Trasformatore esterno
• Alimentazione a batteria 4 x 1.5 V (AA)
• Programmi indipendenti per zona
• Percentuale di fertilizzante da 90% a 10%
• 4 partenze per programma
• Tempi di irrigazione 1 - 240 minuti per
stazione
• cicli di irrigazione settimanali
• Regolazione stagionale da 10% a 200%
• Uscita sensore programmabile per zona
• Funzione programmi OFF
• Programmi indipendenti per stazione
• Percentuale di fertilizzante da 90% a 10%
• centralina INDOOR

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
4
CONOSCERE LA CENTRALINA ATTENZIONE: la versione per interni deve
essere installata al riparo delle intemperie.
sensor ccf
12345678910
SPA
TIME
START
RAIN DELAY
DURATION
WE
EVERY
TU
ALL
MO
DAY
%
SA
ZONE
FRTH SU
BA
HOURS
CD
LOW
PROG
NEXT START
FERTILIZER
1 2 3
4
5 6 7 8
9
E
10
11
12
13
1415 A
B
C
D
16
17

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
5
ASelettore circolare
Quando il selettore si trova in questa posi-
zione la centralina esegue l’irrigazione come
da programmazione
Quando il selettore si trova in questa posi-
zione è possibile impostare l’ora e la data
corrente.
zone Programmazione zone con orari di partenza
indipendenti
BTasti di programmazione
Il tasto aumenta i valori
Il tasto conferma i valori e fa proseguire
nella programmazione (INVIO)
Il tasto diminuisce i valori
CVano morsettiera
sensor Ingresso sensore pioggia
F Ingresso fertilizzante
1...8 Uscita settori
16 Tasto CLEAR, elimina la programmazione
17 Tasto RESET, riavvia la centralina
DTasti Extra
Consente la partenza manuale dell’irriga-
zione
Consente di personalizzare l’attivazione
della pompa e il sensore pioggia
Consente di regolare i tempi d’irrigazione
con una percentuale
ESchermo retro illuminato
1 Il sensore pioggia è attivo
2 Le batterie tampone sono scariche
3 Funzione non disponibile
4 Fertilizzatore
5 Indica la prossima partenza
6 Indica l’ora di partenza
7 Indica i programmi
8 Indica un’irrigazione in corso
9 Indica la regolazione stagionale attiva
(budget)
10 Ore
11 Giorno
12 Indica il tempo d’irrigazione
13 Giorni della settimana
14 Indica l’intervallo d’irrigazione
15 Indica l’irrigazione manuale in corso

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
6
OFF
OFF
OFF
OFF
SPA
Ogni elettrovalvola a 9 VDC è dotata di un cavo nero e uno rosso, il cavo rosso identifi ca il numero
della zona e andrà collegato ad una delle uscite numerate nel vano morsettiera e il fi lo nero è il fi lo
comune che andrà collegato all’uscita C nel vano morsettiera insieme a tutti i fi li comuni (fi li neri) di
tutte le elettrovalvole.
Collegare i cavi del sensore a all’ingresso SENSOR
COLLEGAMENTI ELETTRICI
Elettrovalvola
zona 1
filo rosso
Elettrovalvola
zona 2
filo rosso
Elettrovalvola
zona 3
filo rosso
Elettrovalvola
zona 4 filo rosso
Filo NERO comune
Cavi sensore

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
7
OFF OFF
Se la distanza fra il programmatore e le val-
vole è inferiore a 300 m, utilizzare il cavo per
irrigazione da 1 mm2rivestito in plastica per
collegare il programmatore alle valvole.
Il cavo può venir interrato; comunque, per una
maggiore protezione, si possono far passare
i cavi attraverso un tubo che poi verrà messo
sottoterra. Cercate di evitare di interrare i cavi
in luoghi dove potrebbero venir danneggiati da
scavi o buche future.
• Ogni valvola ha due cavi. Il cavo NERO deve
essere collegato al comune. I cavi comuni di
tutte le valvole possono venir collegati insieme
in un unico cavo che porta al timer. L’altro cavo
della valvola ROSSO deve essere collegato al
cavo specifico della stazione che controllerà
quella valvola.
COLLEGAMENTO DELLE
ELETTROVALVOLE
COLLEGAMENTO DEI CAVI DELLE
VALVOLE ALLA CENTRALINA
• Togliere il coperchio della morsettiera.
• Scoprire circa 6 mm di guaina isolante in pla-
stica all’estremità di ogni singolo cavo.
• Scegliere quale valvola si desidera collegare a
quale stazione. Collegare ogni cavo della valvo-
la al proprio morsetto della stazione (etichet-
tati da 1 a 8) inserendo tutto il cavo scoperto
all’interno del morsetto.
• Tutti i cavi dovrebbero essere uniti utilizzan-
do fermi per cavi, saldatura e/o nastro. Per un
ulteriore protezione delle connessioni resi-
stenti all’acqua, si può utilizzare un connettore
stagno.
(N.B. In ogni morsetto è possibile inserire solo
un cavo. Se nel sistema si utilizzano più di due
neutri, intrecciarli insieme cosicché solo un cavo
venga inserito nel morsetto COM. Proteggere
la giunzione dei cavi con un fermo per cavi.)

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
8
CONNESSIONE DEL SENSORE
PIOGGIA
• connettere i cavi del sensore pioggia alle
porte-sensore (due) marcate “SENSOR”

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
9
SPA
TIME
MO
IMPOSTAZIONE DELL’ORA E DEL GIORNO
Ruotare il cursore circolare su SET, l’ora inizierà a
lampeggiare. Modificare l’ora con i tasti + e -, premere
INVIO per confermare e passare alla modifica dei minuti
con + e -, premere INVIO per confermare e passare alla
modifica del giorno della settimana con i tasti + e -,
premere INVIO per confermare.
Una volta regolata l’ora è possibile ruotare il cursore
verso destra per continuare con la programmazione
dei cicli di irrigazione o verso sinistra per tornare alla
funzione auto.
INSTALLAZIONE DELLE BATTERIE
vano batterie
Rimuovere il vano batteria
svitando le due viti sui bordi,
alloggiare 4 batterie alkaline di
tipo AA (1.5 Volt) nel compar-
timento.
Riposizionare il vano batteria
nella sua sede e riavvitare le
due viti
vano batterie
AA 1.5 V
AA 1.5 V
AA 1.5 V
AA 1.5 V

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
10
Il valore 0 inizierà a lampeggiare e sarà possibile modifi-
care i minuti d’irrigazione con i tasti + e -, premere invio
per confermare e passare alla schermata successiva.

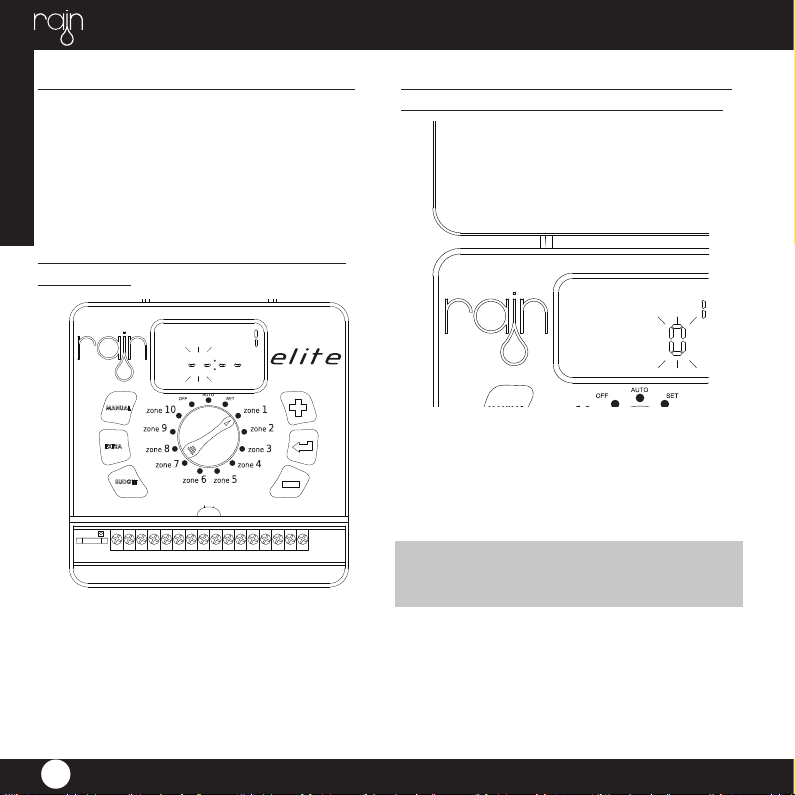

Passo 2: Impostare la durata dell’irriga-
zione per singola zona (duration zone)
SPA
DURATION ZONE
A
PROG
N.B. se il tempo di irrigazione di una zona è 0 l’elettrovalvola
rimarrà chiusa.
TIME
START
A
PROG
SPA
La centralina ELITE permette di programmare l’ora di
partenza per ogni singola zona e il corrispettivo tempo
d’irrigazione, garantendo così la massima elasticità di
irrigazione.
Ruotare il cursore sulla scritta zone 1, la scritta OFF
inizierà a lampeggiare, premere il tasto + per impostare
l’ora premere il tasto INVIO per impostare i minuti, al
termine dell’operazione premere di nuovo invio per
passare alla schermata successiva.
PIANIFICAZIONE DELL’ IRRIGAZIONE
Passo 1: Impostare l’ora di partenza
(start time)

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
11
IMPOSTARE IL FERTILIZZATORE
In questa schermata sarà possibile attivare e gestire in
percentuale l’utilizzo del fertilizzante.
SPA
%
A
PROG
FERTILIZER
Premendo INVIO la scritta OFF cambierà in ON e
premendo di nuovo INVIO sarà possibile impostare la
percentuale di fertilizzante per la zona e il programma
attivo.
Premendo INVIO sarà possibile impostare il secondo
orario di partenza per la stazione 1.
Ad ogni stazione è possibile impostare fino a 4 orari di
partenza completamente indipendenti.
Il valore MO inizierà a lampeggiare, premere più per
attivare l’irrigazione sul giorno lampeggiante, premere
INVIO per avanzare nei giorni della settimana e premere
- per disattivare l’irrigazione nel giorno lampeggiante.
Premendo EXTRA sarà possibile impostare l’irrigazione
a giorni alterni. La centralina permette di impostare un
intervallo di 1 (l’irrigazione partirà tutti i giorni) ad un
massimo di 15 (l’irrigazione partirà una volta ogni 15
giorni.
premere invio per confermare e passare alla schermata
successiva
In questa sezione sarà possibile scegliere i giorni d’irri-
gazioni attraverso la selezione dei giorni della settimana
o attraverso un intervallo d’irrigazione.
Passo 3: Pianificare i giorni d’irrigazione
(watering days)
SPA
WE
TU
MO SA FRTH SU
A
PROG
Ripetere la sequenza per tutte le zone.

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
12
SPA
ALL
ZONE
manual
zone
Premendo il tasto MANUAL la scritta ALL inizierà a lam-
peggiare, premendo il tasto + sarà possibile impostare
i tempi d’irrigazione manuale della zona 1, premere
INVIO per confermare e impostare i tempi d’irrigazione
manuale per le zone successive.
N.B. Per far partire l’irrigazione manuale continuare a preme-
re INVIO fino all’ultima zona programmabile, se si desidera
non far partire in manuale delle zone lasciare impostato 0.
N.B. I tempi impostati in questa funzione non vengono
memorizzati.
PARTENZA MANUALE - MANUAL
Premendo il tasto MANUAL sarà possibile eseguire
un’irrigazione senza programmare un’ora di partenza.
Questo consente di provare l’impianto e la sua funzio-
nalità o di effettuare un’irrigazione extra in giornate
molto calde.
ALL
manual
ALL
N.B. non è possibile modificare il parametro 3 minuti in
questa funzione.
Premendo il tasto MANUAL la scritta ALL inizierà a
lampeggiare, premendo INVIO verranno aperte tutte le
zone una dopo l’altra per 3 minuti.
SPA
ZONE

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
13
FUNZIONI AGGIUNTIVE - BUDGET
Premendo il tasto BUDGET la scritta 100 inizierà a
lampeggiare e sarà possibile modificare il valore con i
tasti + e -, premendo INVIO si confermerà il valore e si
tornerà alla schermata iniziale.
La funzione BUDGET permette di modificare contem-
poraneamente tutti i tempi di irrigazione in percentuale,
è possibile modificare la percentuale da un minimo del
10% ad un massimo del 200%.
N.B. quando la funzione BUDGET viene modificata, il simbolo
di % rimane visibile nella schermata principale. Solo se la
percentuale di BUDGET è 100% il simbolo % non viene visua-
lizzato.
Se la percentuale viene modificata, nella funzione DURATION
ZONE i tempi di irrigazione risulteranno modificati. Non mo-
dificare i tempi di irrigazione con la funzione BUDGET diversa
da 100%.
SPA
%
%
budget
ESEMPIO: la centralina è programmata per
eseguire un ciclo di irrigazione alle 07:00 AM con
dei tempi di irrigazione di 10 min per zona. Se
riduciamo la percentuale d’irrigazione (BUDGET)
al 70% la centralina eseguirà un ciclo di irrigazio-
ne alle 07:00 AM con dei tempi d’irrigazione di 7
min per zona.
FUNZIONI AGGIUNTIVE - EXTRA
Premendo il tasto EXTRA sarà possibile modificare la
funzione SEnS. In questa funzione sarà possibile attiva-
re/disattivare il sensore pioggia per singola zona.
ESEMPIO: il giardino è composto da 4 zone di
cui: 3 zone per l’irrigazione del prato e 1 zona
per l’irrigazione di fiori sotto al portico con ala
gocciolante.
Per le 3 zone con gli irrigatori dovrò attivare la
funzione SEnS.
Per la zona con l’ala gocciolante dovrò disattivare
la funzione SEnS.
SPA
Premendo il tasto EXTRA la scritta SEnS inizierà a
lampeggiare, premere invio per accedere alla funzione,
modificare con i tasti + o - la scritta ON/OFF lampeg-
giante e premere INVIO per confermare e passare alla
zona successiva. Per ritornare alla schermata iniziale
premere di nuovo EXTRA.
N.B. Selezionando ON nella funzione PUmP l’uscita pump
della morsettiera rimarrà sotto tensione per tutto l’arco dell’ir-
rigazione della zona alimentando il relè collegato alla pompa.

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
14
Problema Cause Soluzione
Il display mostra
“No AC”
Non vi è alimentazione AC (il
programmatore
non è alimentato
Controllare che il fusibile sia
integro.
Controllare che il trasformatore
sia collegato correttamente.
Il sensore pioggia
non arresta il
sistema
• Le stazioni sono state pro-
grammate per escludere il
sensore
• Sensore pioggia difettoso
• Riprogrammare l’esclusione
del sensore per attivarlo
• Verificare il funzionamento
del sensore pioggia e la corret-
ta cablatura dell’impianto
Il display è bloccato
o mostra informa-
zioni non corrette
Picco di tensione Resettare il programmatore
Il programmatore
irriga
continuamente
Sono state programmate trop-
pe partenze di ciclo
Riprogrammare la centralina
TROUBLESHOOTING GUIDE
Avvertenza: Eventuali modifiche non autorizzate
su questa unità che non siano espressamente ap-
provate dalla parte responsabile della conformità
potrebbero annullare il diritto dell’utilizzatore di
servirsi della presente apparecchiatura.

ITALIANO
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
15
NOTA: Questa apparecchiatura è stata collauda-
ta e dichiarata conforme con i limiti imposti agli
apparecchi digitali di Classe B, Parte 15 del rego-
lamento della FCC.
Questi limiti sono destinati a garantire una pro-
tezione ragionevole dalle interferenze dannose in
un ambiente residenziale. Questa apparecchia-
tura genera, utilizza e può emettere dell’energia
di radiofrequenza e, se non utilizzata e installata
rispettando le istruzioni, potrebbe causare un’in-
terferenza alle comunicazioni radio.
Tuttavia, non si può escludere il verificarsi di even-
tuali interferenze.
Se questa apparecchiatura causa delle interferen-
ze alla ricezione radio o televisiva, che può essere
determinata accendendo e spegnendo l’appa-
recchiatura, l’utente dovrà prendere le seguenti
misure per cercare di eliminarle:
• Orientare di nuovo o spostare l’antenna di ri-
cezione.
• Aumentare la distanza fra l’apparecchiatura e il
ricevitore.
• Collegare l’apparecchiatura ad una presa di
corrente su un circuito diverso da quello dove è
connesso il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV
esperto.
Attenzione: Questa apparecchiatura non è stata
concepita per essere utilizzata da bambini picco-
li o persone inabili senza la dovuta supervisione.
Sorvegliate i bambini piccoli per evitare che si
mettano a giocare con l’apparecchiatura.
Attenzione: Relé di attivazione pompa e valvola
principale.
La centralina consente di far operare una ma-
stervalve o una pompa durante il funzionamento
di qualunque stazione. Connettere un cavo del
relè* (o della master valve) alla porta “pompa” e
l’altro cavo alla porta “comune” della centralina.
*relé di attivazione della pompa venduto sepa-
ratamente
Garanzia e Dichiarazioni
RAIN spa, garantisce ai propri clienti che i suoi
prodotti saranno privi di difetti per quanto
riguarda materiali e lavorazione per un periodo
di due anni dalla data di acquisto.
Per un periodo di due anni a partire dalla data di
acquisto sostituiremo senza spese i componenti
difettosi o che si riveleranno tali se utilizzati nelle
condizioni di utilizzo e di manutenzione normali
(si richiede una prova d’acquisto).
Ci riserviamo il diritto di ispezionare la parte
difettosa prima di sostituirla.
RAIN spa non sarà responsabile di eventuali
costi o danni accessori o conseguenti causati da
una difettosità del prodotto. La responsabilità
di RAIN spa in virtù della presente garanzia, si
limita esclusivamente alla sostituzione dei com-
ponenti difettosi.
Per esercitare il vostro diritto di garanzia, resti-
tuite l’unità al vostro rivenditore con una copia
della ricevuta di acquisto.
Rain spa si riserva di valutare la merce resa.

ENGLISH
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
16
INDICE
Pag. 3
TECHNICAL FEATURES
Pag. 4
THE CONTROLLER
Pag. 6
ELECTRICAL CONNECTIONS
Pag. 9
INSTALLING THE BATTERIES
CURRENT TIME AND DAY SETTING
Pag. 10
IRRIGATION PLANNING
Pag. 11
MANUAL START
Pag. 12
ADDITIONAL FEATURES - BUDGET
Pag. 13
ADDITIONAL FEATURES - EXTRA
PUMP
SENSOR
Pag. 14
TROUBLESHOOTING
DESCRIZIONE
The new ELITE controller from Rain is
available in both indoor and outdoor ver-
sions with a choice of either 4, 6, 8 or 10
stations. Optimized for use with residential
applications.
Independent program per station

ENGLISH
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
17
CARATTERISTICHE TECNICHE
versione INDOOR
• Available in 4, 6, 8 or 10 stations
• Large and backlight LCD display
• Electrical Power Supply 4 x 1.5 volt AA alkali-
ne batteries (not included)
• Output 9 Volts DC
• Independent program per station
• Fertilizer Output up to 90% with 10% incre-
ment
• 4 start times per station
• Station Run Times 1 - 240 minutes per station
• Weekly watering cycle
• Seasonal adjustment from 10% to 200%
• Output rain sensor programmable per station
• Freeze-Program Function (OFF)
• Low battery indicator for the back-up

ENGLISH
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
18
THE CONTROLLER
A
B
C
16
17
18
D
E
24 vacsensor ccm
12345678
SPA
TIME
START
RAIN DELAY
DURATION
WE
EVERY
TU
ALL
MO
DAY
%
SA
ZONE
FRTH SU
BA
HOURS
CD
LOW
PROG
NEXT START
FERTILIZER
123
4
567 8
9
10
11
12
13
1415
indoor
model
WARNING
For the outdoor version, the timer is enclosed
in a weatherproof cabinet. When selecting a
location to install choose a location sheltered
from the weather elements.

ENGLISH
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
19
ACircular selector
When the dial is set to the AUTO position,
the programs are set to run automatically
When the dial is pointing to the SET
position, the current time and date can be
modified.
zone Independent program per station
BProgramming button
The button increases values
The button confirms values and continues
the programming (ENTER)
The button decreases values
CTerminal compartment
24 vac Cables transformer Input
sensor Rain sensor input
1...8 Sector output
16 The button CLEAR eliminates programming
17 Protection fuse 1.0 A
18 RESET button restarts the controller
DExtra bottons
MANUAL allows for watering manually
without disturbing preset programs.
EXTRA It allows you to personalize the start
of pump and sensor
BUDGET Adjustments can be made to
watering using percentages
EBacklight Screen
1 The rain sensor is active
2 Backup batteries are low
3 Delay to start time is active
4 Fertilizer Output up to 90% with 10%
increment
5 Indicates the next start time
6 Indicates the start time
7 Indicates the programs
8 Indicates watering in progress
9 Indicates that the seasonal adjustment
(budget) is active.
10 Hours
11 Day
12 Indicates the irrigation time
13 Days of the week
14 indicates the interval between cycles
15 Indicates manual watering in progress

ENGLISH
RAIN s.p.a.
via Kennedy 38/40
20023 Cerro Maggiore
ITALY (MI)
20
OFF
SPA
OFF
OFF
OFF
Each 9 VDC ELECTRIC VALVE has a black wire and other one red, the red wire identifies the number
of the zone and will be connected to one of the outputs numbered in the terminal box and the black
wire is the common thread that will be connected to the output C in the terminal compartment
together with all common wires (wires blacks) of all the electric valves.
Connect wires of the sensor to the input SENSOR.
Electrical connections
