RAIS attika Q-Tee II User manual

BRUGERVEJLEDNING
BEDIENUNGSANLEITUNG
USER MANUAL
MANUEL D’UTILISATEUR
BRUKERVEILEDNING
BRUKSANVISNING
KÄYTTÖOHJE
GEBRUIKERHANDLEIDING
Q-Tee II
Q-Tee II C
POSITIV
OUTLINE
NEGATIV
BRUGERVEJLEDNING / BEDIENUNGSANLEITUNG / USER MANUAL / MANUEL D’UTILISATEUR /
BRUKERVEILEDNING / BRUKSANVISNING / KÄYTTÖOHJE / GEBRUIKERHANDLEIDING

2
14-6501

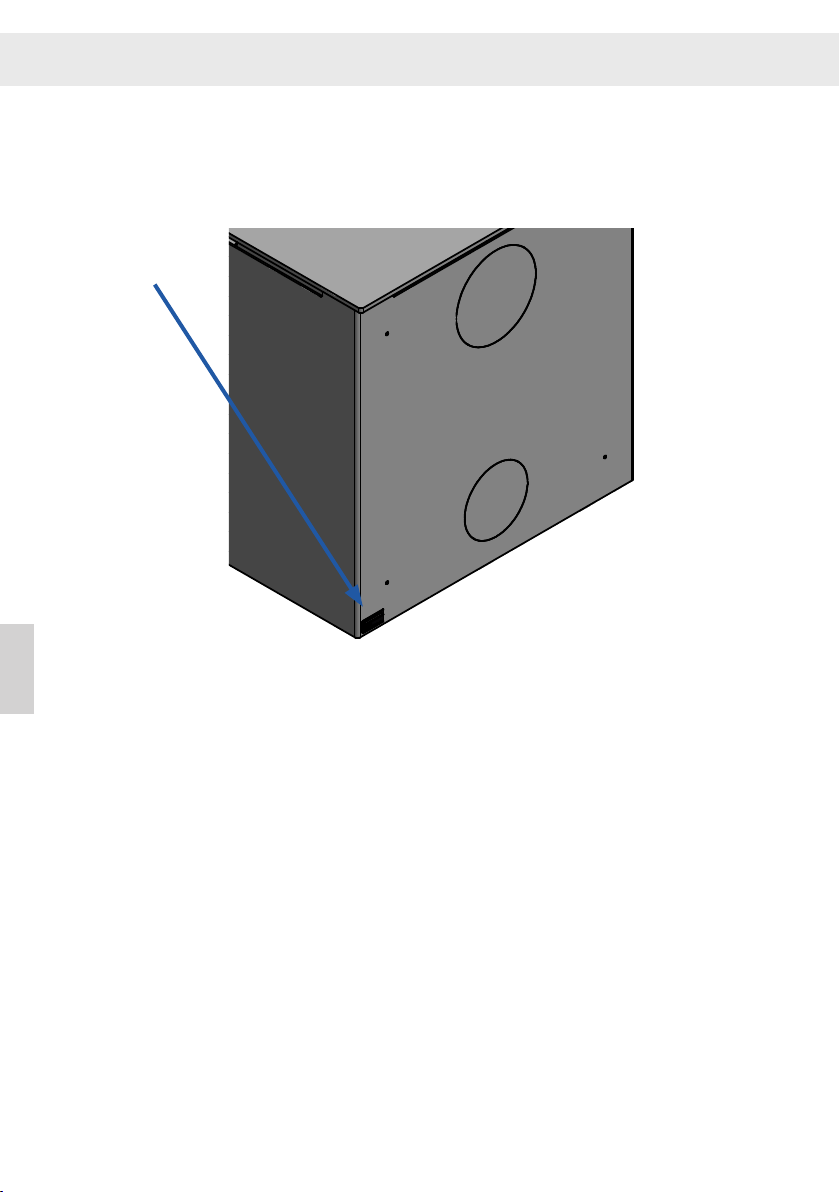

Produktionsnummer placering
NO
Produksjonsnummeret kan du finne bak på ovnen.

3
09-12-2021
Q-Tee II Glass
Q-Tee II Classic
Q-Tee II C Glass
Q-Tee II C Classic
NO
MONTERINGSVEILEDNING
INNHOLD
Monteringsveiledning 4
Generelt 4
Skorstein 4
Tekniske data 5
Spesifikasjoner 5
Måltegninger 6
Typeskilt 10
Montering 12

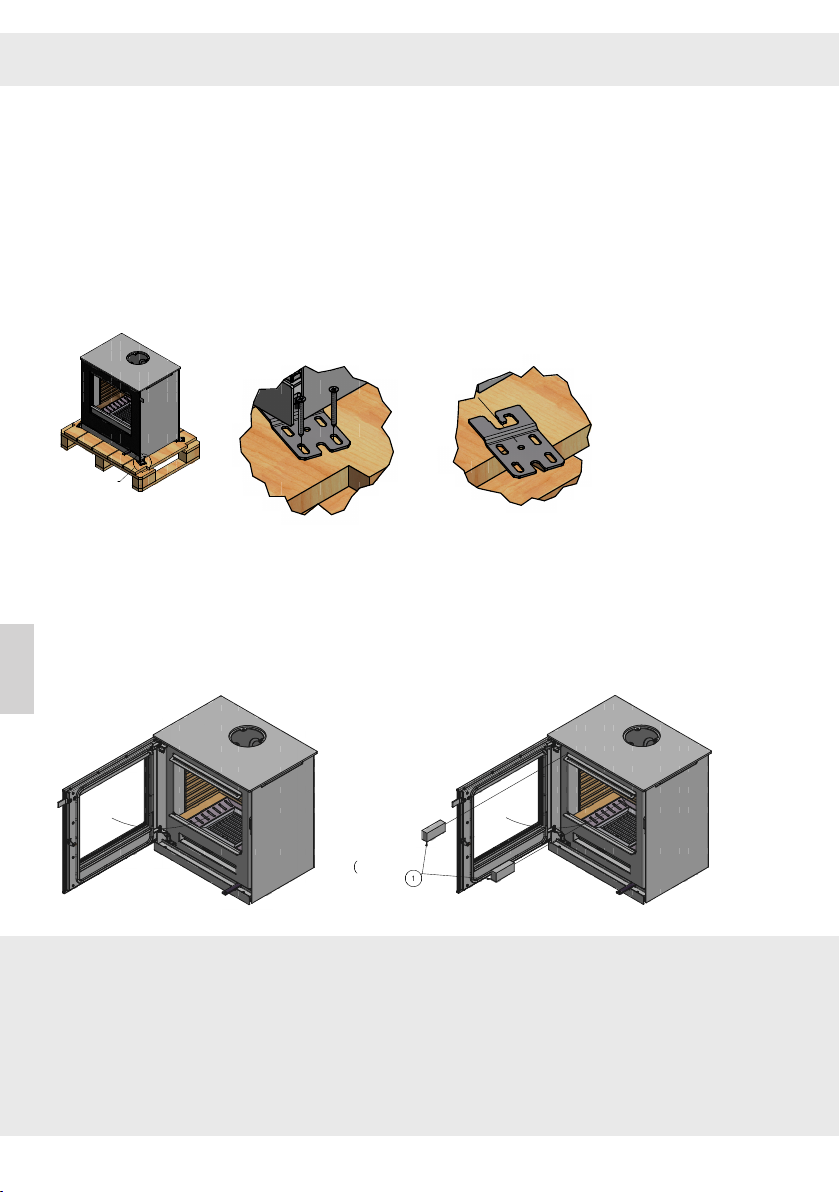

Emballasje ved levering 12
Kassering av emballasje 12

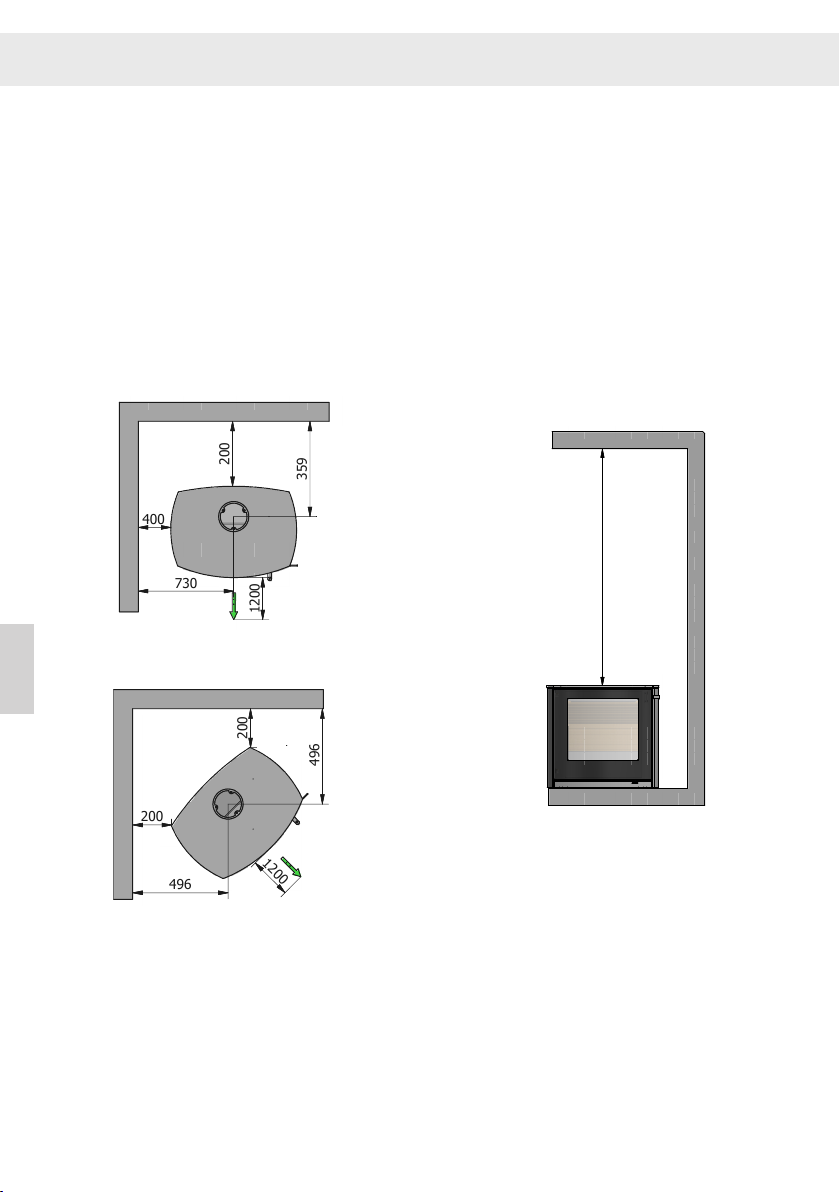

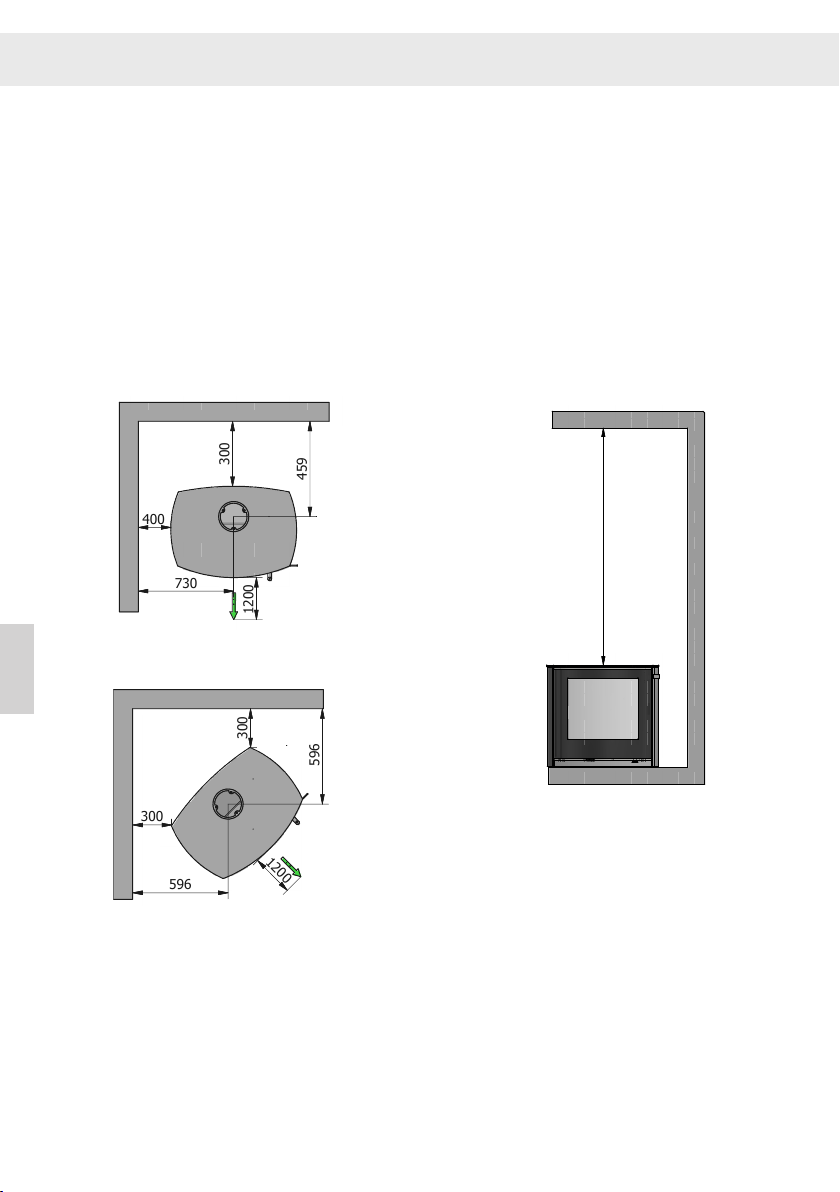

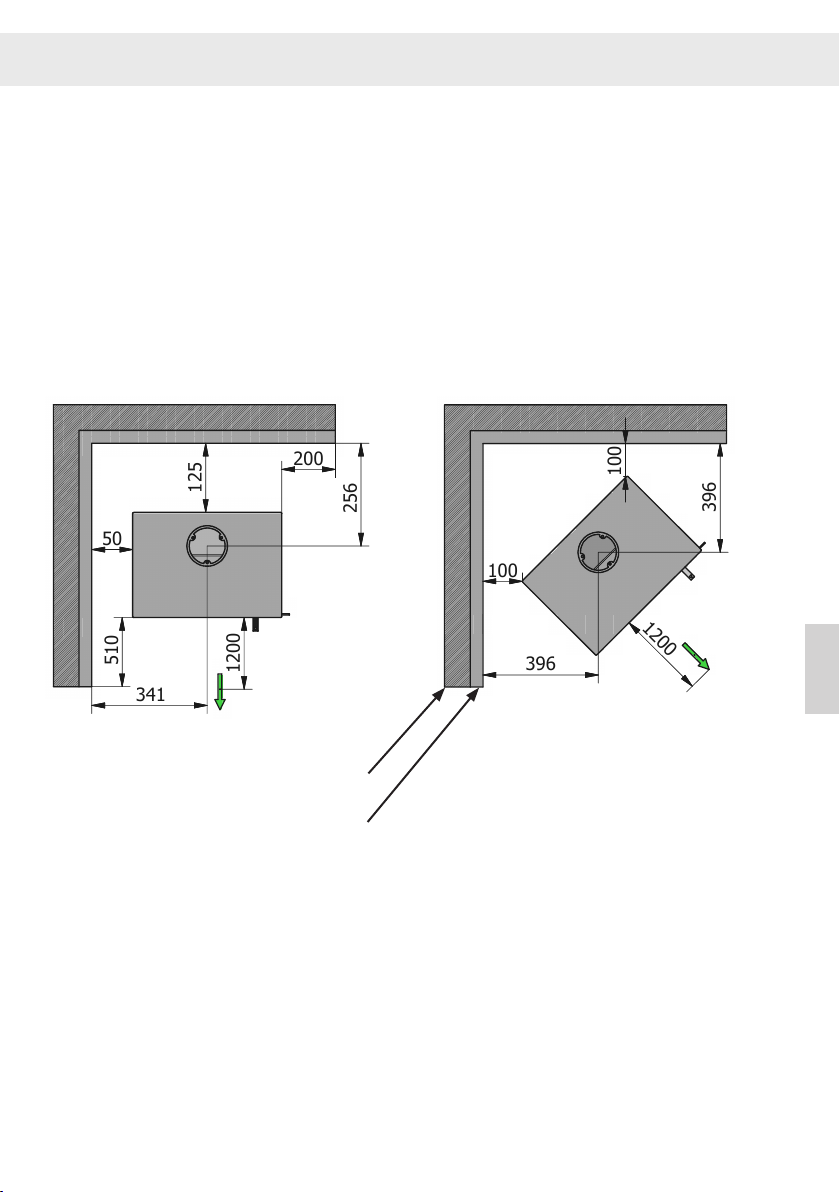

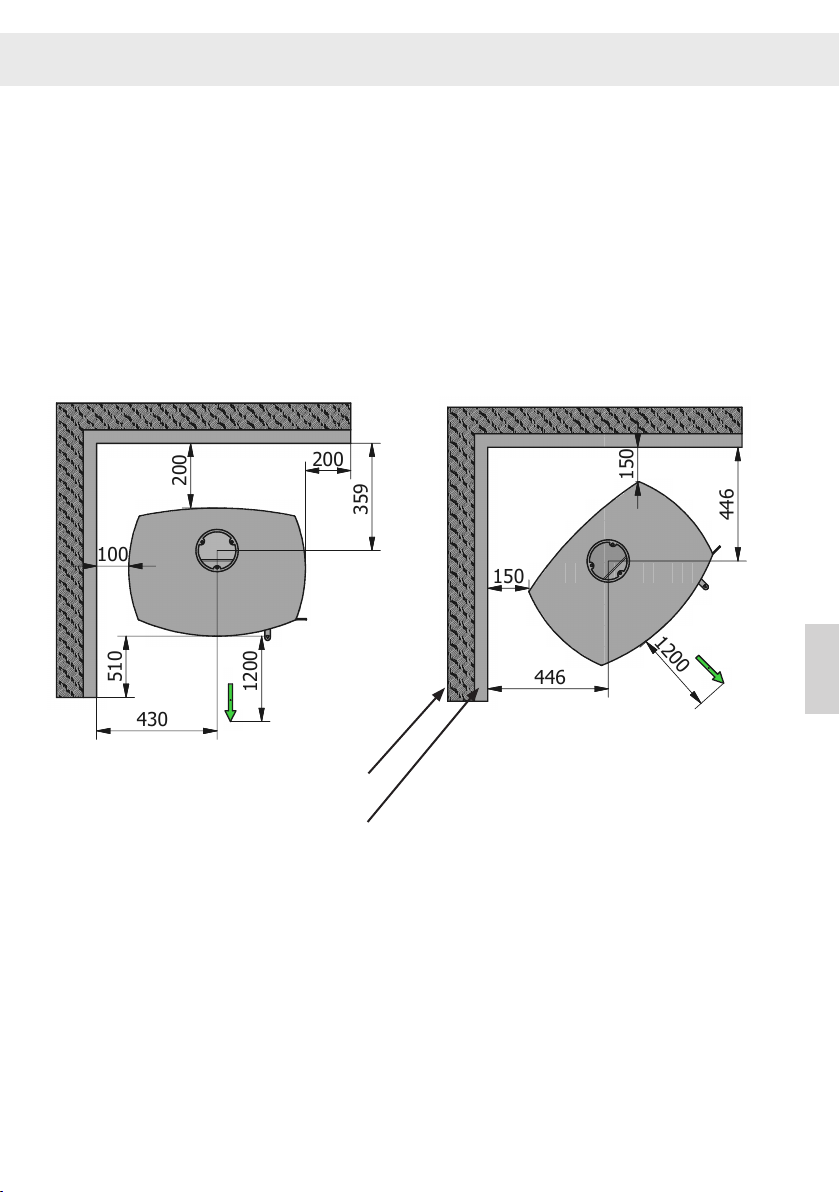

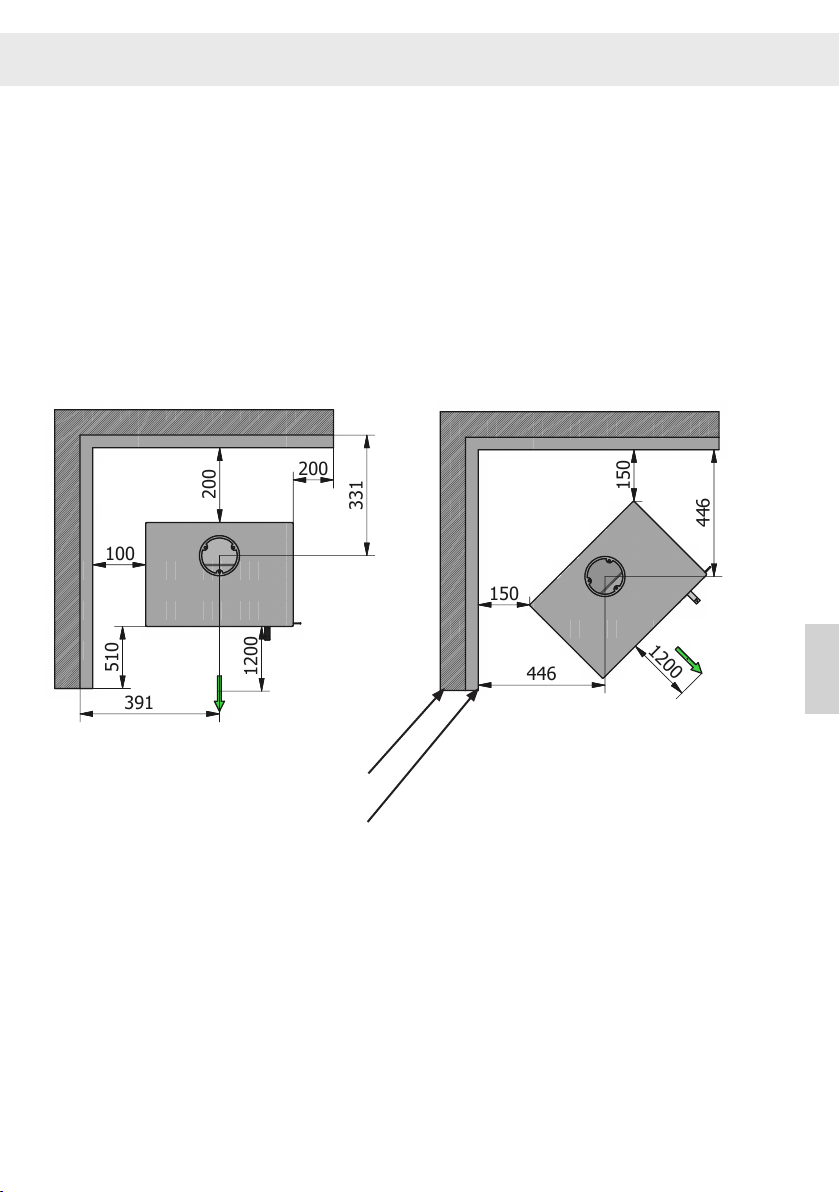

Avstander 13
Høydejustering 22
Montering/bytte av håndtak 23
Avmontering av fôring i brennkammer 24
Smøring av hengsler 25
Montering av rørstuss 26
Testsertifikat 27
Denne veiledningen gjelder følgende modeller:
Vi tar forbehold om eventuelle trykkfeil.

4
NO
MONTERINGSVEILEDNING
Gratulerer med ditt nye RAIS-/ATTI-
KA-produkt. Denne monteringsveiled-
ningen sikrer at peisinnsatsen din blir
montert korrekt, slik at du kan få glede
av den i mange år framover.
GENERELT
Det er viktig at peisinnsatsen blir kor-
rekt montert, både av hensyn til miljø
og sikkerhet. Alle lokale lover og regler,
inkludert de som henviser til nasjonale
og europ-
eiske standarder, må overholdes. Feier
bør kontaktes før montering.
Det må ikke foretas uautoriserte
endringer på peisinnsatsen.
MERK
Før peisinnsatsen kan tas i bruk, må
monteringen varsles til den lokale fei-
eren.
Det skal være god tilførsel av frisk luft
i rommet den monteres, og dette for å
sikre god forbrenning - eventuelt gjen-
nom en Air-System-tilkobling. Merk at
eventuell mekanisk utsuging som f.eks.
en kjøkkenvifte kan forminske lufttilfør-
selen.
Ovnen har et luftforbruk på min. 15,5
m3/t.
Gulvkonstruksjonen skal kunne bære
vekten av peisinnsatsen, samt skor-
stein. Hvis den eksisterende konstruk-
sjonen ikke oppfyller denne forutsetnin-
gen, må det tas egnede forholdsregler
(f.eks. belastningsfordelende plate). Ta
kontakt med en byggesakskyndig.
Hvis ovnen monteres på et brennbart
gulv, skal nasjonale og lokale bestem-
melser overholdes med hensyn til stør-
relsen på den ikke-brennbare platen
som skal dekke gulvet foran ovnen, slik
at gulvet er beskyttet mot glør som fal-
ler ut.
Peisinnsatsen skal plasseres i sikker
avstand til brennbart materiale. På
grunn av brannfaren må det ikke plas-
seres brennbare gjenstander (f.eks. mø-
bler) nærmere enn det som er oppgitt
i avsnittene om plassering. Når du skal
velge hvor du skal plassere din RAIS/
ATTIKA peisinnsats, bør du tenke på var-
mefordelingen til de andre rommene,
slik at du får best utnyttelse av den nye
peisinnsatsen din.
Ved mottak bør du undersøke peisinn-
satsen for
eventuelle defekter.
SKORSTEIN
Skorsteinen skal være så høy at trekk-
forholdene er korrekte, dvs. -12 til -18
pascal. Hvis anbefalt skorsteinstrekk
ikke oppnås, kan det oppstå problemer
med at det kommerrøyk ut avdøren ved
fyring. Vi anbefaler at skorsteinen til-
passes røykutløpsstussen. Røykutløps-
stussen har en diameter på 150 mm.
Hvis det blir for stor trekk, anbefales
det at skorsteinen eller røykrøret utsty-
res med et reguleringsspjeld. Hvis det
blir montert spjeld, må du sikre et fritt
gjennomstrømningsareal på minimum
20 cm² ved lukket reguleringsspjeld.
Husk at det må være fri adgang til fei-
eluken på skorsteinen.
MONTERINGSVEILEDNING

5
DTI Ref.: 300-ELAB-1882-EN / 300-ELAB-1882-NS
Q-Tee II Q-Tee II C
6,5 6,5
3-8* 3-8*
45 - 120 45 - 120
582/410/598 660/479/598
446/277/167** 446/277/167**
-12 -12
81 81
0,0791
(989 mg/Nm³) 0,0791 (989 mg/Nm³)
81
1,868
14
5,2
263
1,8
81
1,868
60
14
5,2
263
1,8
60
136136
NO
Ovnen er testet hos:
DTI
Danske Teknologisk institut
Teknologiparken Kongsvang Allé 29
DK-8000 Aarhus C
Danmark
www.dti.dk
Telefon: [phone]
Faks: [phone]
TEKNISKE DATA
Under kan du se de tekniske dataene, inkludert spesifikasjoner, måltegninger og type-
skilt.
SPESIFIKASJONER
Nominell effekt (kW):
Min./maks. Effekt (kW):
Oppvarmingsareal ved -20° (m2):
Peisinnsatsens bredde/dybde/høyde (mm):
Brennkammer bredde/dybde/høyde (mm):
Min. Røykavtrekk (pascal) ved kald pipe:
Vekt (kg) min., avhengig av modell:
Virkningsgrad (%):
CO-utslipp oppgitt 13 % O2(%)
NOx-utslipp oppgitt til 13 % O2(mg/Nm³):
Partikkelemisjon i henhold til NS3058/3059 (g/
kg):
Støvmåling etter Din+ 13 % O2(mg/Nm³):
Røykgassmassestrømning (g/s):
Røykgasstemperatur (°C):
Anbefalt vedmengde ved påfylling (kg): (fordelt
på to vedkubber på maks 33 cm)
Mellomtidsdrift: Påfylling bør skje i løpet
av (Minutter)
* Ikke verifisert ved test.
** Maks last

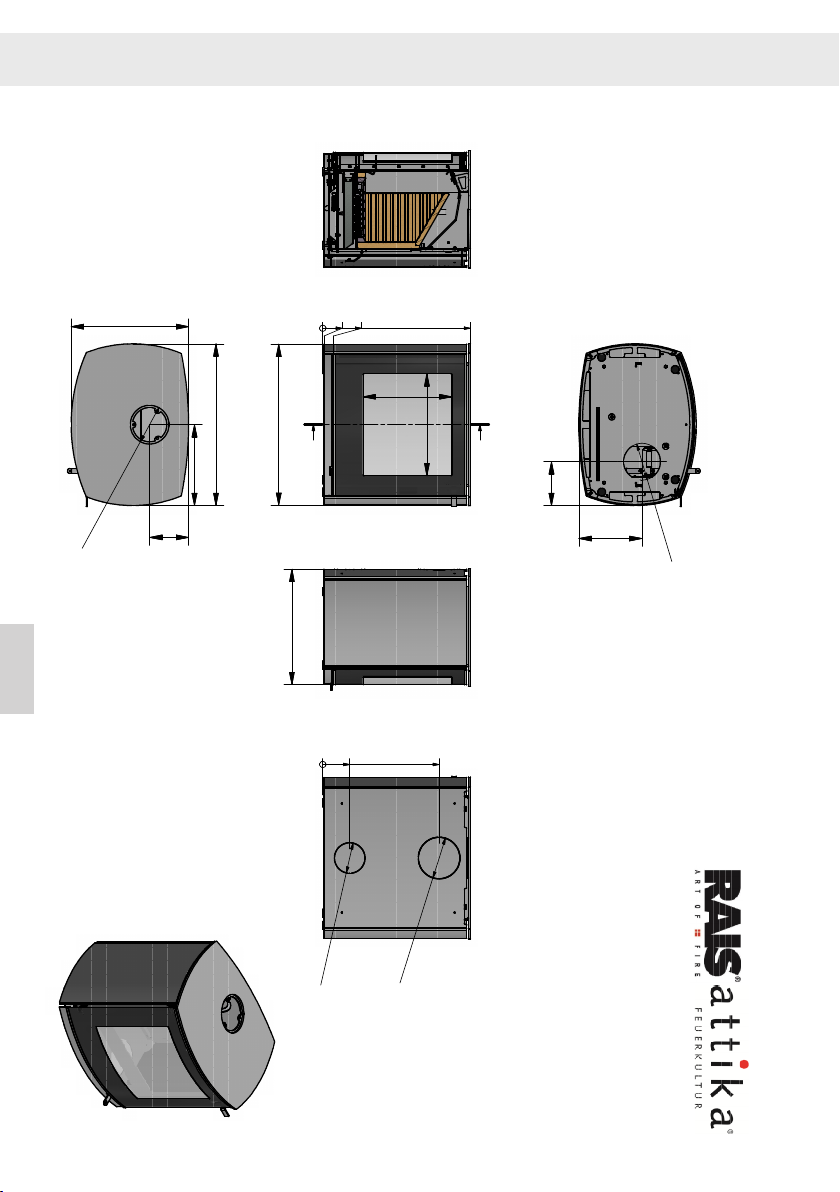

6

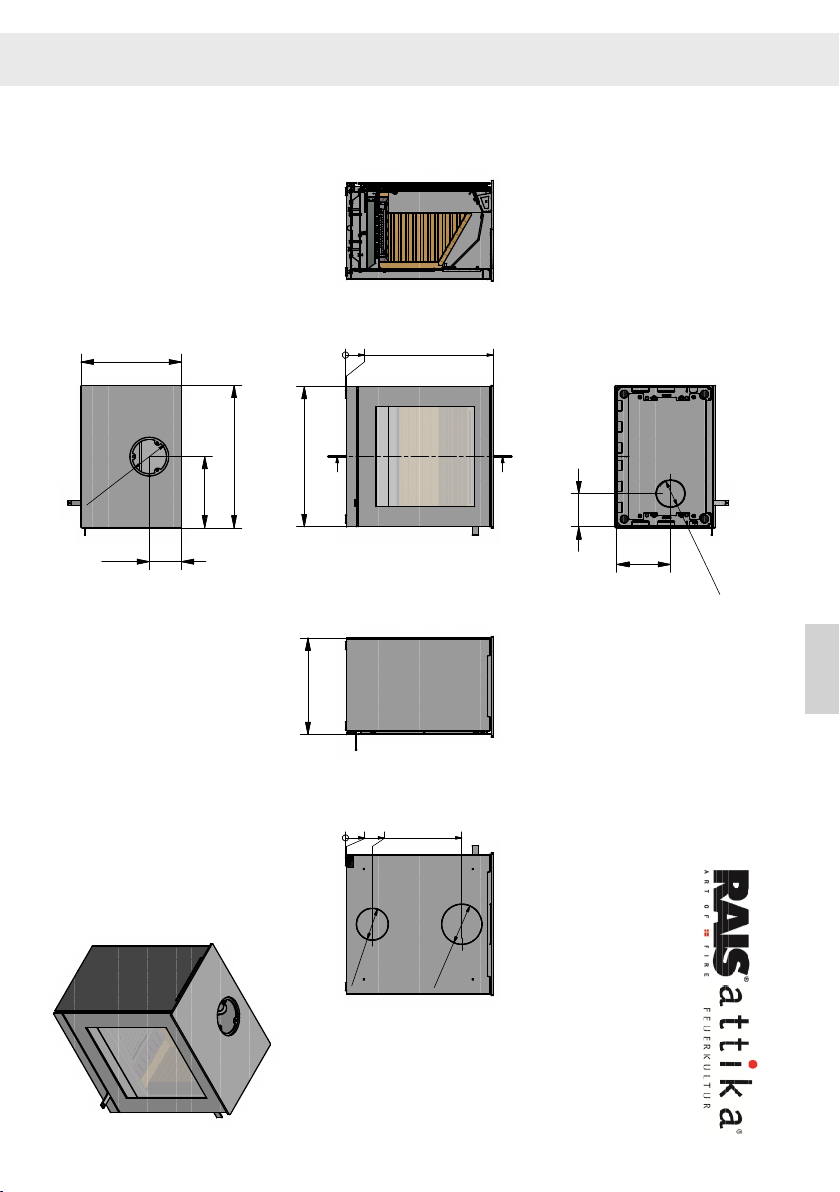

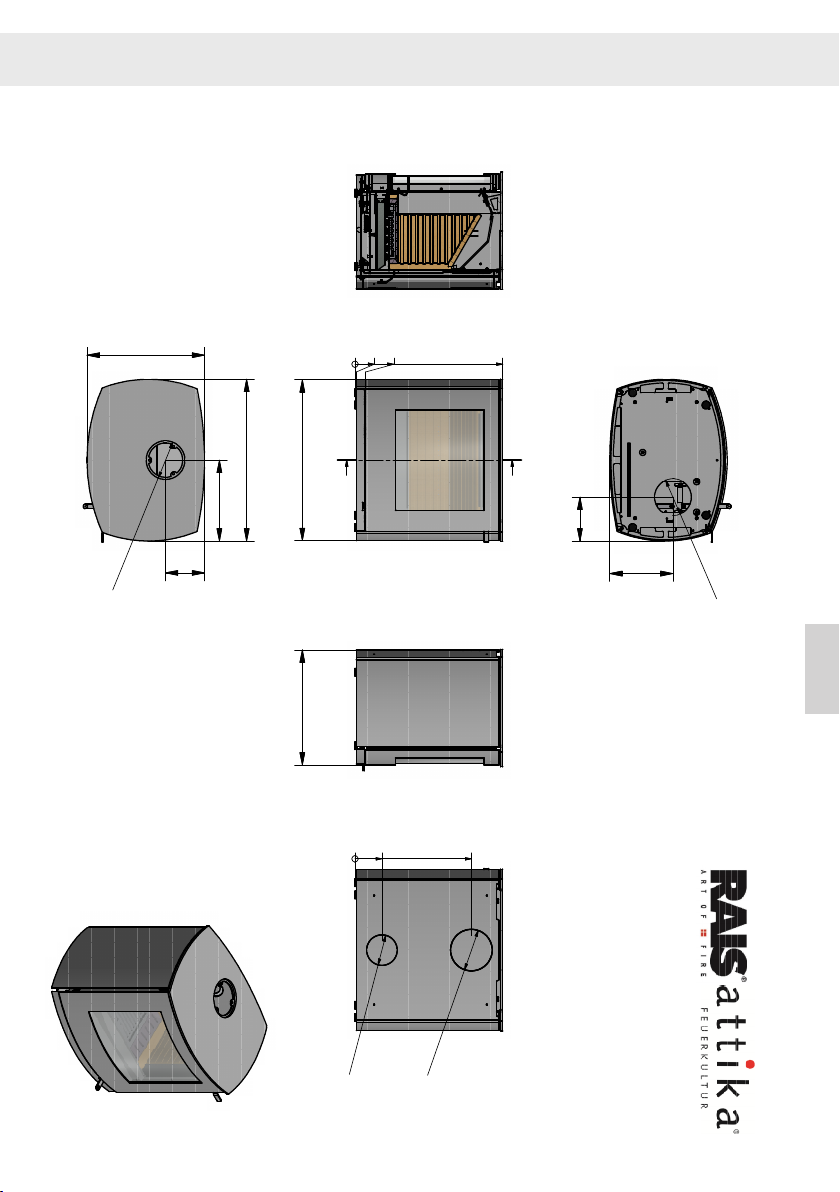

A-A
A A
Q-Tee II Glass door 8426567
582
410
291
131
n158
409
354
0 5
52
603
572 394
0 5
110 475
n130
n164
220
135
n
110
NO
MÅLTEGNINGER

7
A-A
A A
Q-Tee II Classic door 8426568
n
110
220
135
394
0 5
110 475
n
164
n
130
n
158
131
291
582
410
572
0 5
603
NONO
MÅLTEGNINGER

8
A-A
A A
Q-Tee II C Glass door 8346567
0 5
43
603
0
110 475
417
362
656 660
330
159
479
n
158
471
n
125
n
170
179
258
n
150
NO
MASSZEICHNUNGEN

9
A-A
A A
Q-Tee II C Classic door 8346568
0
110 475
0 5
43
603
656 470
159
330
660
n
158
479
n170
n125
n
150
258
179
NO
MASSZEICHNUNGEN

10
EN 13240:2001+A2:2004 Raumheizer für feste Brennstoffe
Appliance fired by wood
Poêle pour combustibles solides
Produced at:
RAIS A/S, Industrivej 20, 9900 Frederikshavn, Danmark
15a B-VG
EC.NO: 838
AFSTAND TIL BRÆNDBART, BAGVÆG
ABSTAND ZU BRENNBAREN BAUTEILEN, HINTEN
DISTANCE TO COMBUSTIBLE BACK WALL
DIST. ENTRE COMPOSANTS COMBUSTIBLES, ARRIÈRE
AFSTAND TIL BRÆNDBART, SIDEVÆG
ABSTAND ZU BRENNBAREN BAUTEILEN, SEITE
DISTANCE TO COMBUSTIBLE SIDE WALL
DISTANCE ENTRE COMPOSANTS COMBUSTIBLES, COTÉ
AFSTAND TIL BRÆNDBART, MØBLERING
ABSTAND VORNE ZU BRENNBAREN MÖBELN
DISTANCE TO FURNITURE AT THE FRONT
DISTANCE ENTRE COMPOSANTS COMBUSTIBLES, DEVANT
CO EMISSION
CO EMISSION IN DEN VERBRENNUNGSPRODUKTEN
EMISSION OF CO IN COMBUSTION PRODUCTS
EMISSION CO DANS LES PRODUITS COMBUSTIBLES
NOMINEL EFFEKT / HEIZLEISTUNG /
THERMAL OUTPUT / PUISSANCE CALORIFIQUE:
RØGGASTEMPERATUR / ABGASTEMPERATUR /
FLUE GAS TEMPERATURE / TEMPÉRATURE DES GAZ DE FUMÉE:
VIRKNINGSGRAD / ENERGIEEFFIZIENZ /
ENERGY EFFIENCY /EFFICACITÉ ÉNERGÉTIQUE:
DK: Brug kun anbefalede brændsler. Følg instrukserne i brugermanualen.
Anordningen er egnet til røggassamleledning og intervalfyring.
DE: Lesen und befolgen Sie die Bedienungsanleitung.
Zeitbrandfeuerstätte. Nur empfohlene Brennstoffe einsetzen.
UK: Fuel types (only recommended). Follow the installation and
operating instruction manual. Intermittent operation.
F: Veuillez lire et observer les instructions du mode d'emploi.
Foyer à durèe de combustion limitèe, homologué pour cheminée à
connexions multiples. Utiliser seulement les combustibles recommandés.
Hergestellt für /Produced for:
ATTIKA FEUER AG, Brunnmatt 16, CH-6330 Cham / RAIS A/S, Industrivej 20, DK-9900 Frederikshavn
STØV / STAUB /
DUST / POUSSIÈRES: DK: 14 mg/Nm³ / DE: 14 mg/Nm³ UK: 14 mg/Nm³ / FR: 14 mg/Nm³
DK: 263°C / DE: 263°C
UK: 263°C / FR: 263°C
DK: 6,5 kW / DE: 6,5 kW
UK: 6,5 kW / FR: 6,5 kW
DK: 81% / DE: 81%
UK: 81% / FR: 81%
DK: BRÆNDE
DE: HOLZ
UK: WOOD
FR: BOIS
DK: 300mm SE BRUGERVEJLEDNING
DE: 300mm SIEHE BEDIENUNGSANLEITUNG
UK: 300mm SEE USER MANUAL
FR: 300mm CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK:400 mm/SE BRUGERVEJLEDNING
DE:400 mm/SIEHE BEDIENUNGSANLEITUNG
UK:400 mm/SEE USER MANUAL
FR:400 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK:1200 mm/SE BRUGERVEJLEDNING
DE:1200 mm/SIEHE BEDIENUNGSANLEITUNG
UK:1200 mm/SEE USER MANUAL
FR:1200 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK: 0,079%
DE: 0,079% / 989 mg/Nm³
UK: 0,079%
FR: 0,079%
CE-LABEL
842 Q-Tee II (2021 Variant)
838 Q-Tee II
834 Q-Tee II C
833 Q-Tee II C SST
17
Q-Tee II / Q-Tee II C / Q-Tee II C SST
Notified Body: 1235
NO
TYPESKILT
Alle peisinnsatser fra RAIS/ATTIKA har et typeskilt som angir peisinnsatsens avstand til
brennbart materiale, virkningsgrad m.m. Ved levering ligger typeskiltet løst i peisinn-
satsen. Vi anbefaler at typeskiltet monteres bak på ovnen.
TYPESKILT
Typeskilt:

11
EN 13240:2001+A2:2004 Raumheizer für feste Brennstoffe
Appliance fired by wood
Poêle pour combustibles solides
Produced at:
RAIS A/S, Industrivej 20, 9900 Frederikshavn, Danmark
VKF-NR:
XXXXX
15a B-VG
EC.NO: 838
AFSTAND TIL BRÆNDBART, BAGVÆG
ABSTAND ZU BRENNBAREN BAUTEILEN, HINTEN
DISTANCE TO COMBUSTIBLE BACK WALL
DIST. ENTRE COMPOSANTS COMBUSTIBLES, ARRIÈRE
AFSTAND TIL BRÆNDBART, SIDEVÆG
ABSTAND ZU BRENNBAREN BAUTEILEN, SEITE
DISTANCE TO COMBUSTIBLE SIDE WALL
DISTANCE ENTRE COMPOSANTS COMBUSTIBLES, COTÉ
AFSTAND TIL BRÆNDBART, MØBLERING
ABSTAND VORNE ZU BRENNBAREN MÖBELN
DISTANCE TO FURNITURE AT THE FRONT
DISTANCE ENTRE COMPOSANTS COMBUSTIBLES, DEVANT
CO EMISSION
CO EMISSION IN DEN VERBRENNUNGSPRODUKTEN
EMISSION OF CO IN COMBUSTION PRODUCTS
EMISSION CO DANS LES PRODUITS COMBUSTIBLES
NOMINEL EFFEKT / HEIZLEISTUNG /
THERMAL OUTPUT / PUISSANCE CALORIFIQUE:
RØGGASTEMPERATUR / ABGASTEMPERATUR /
FLUE GAS TEMPERATURE / TEMPÉRATURE DES GAZ DE FUMÉE:
VIRKNINGSGRAD / ENERGIEEFFIZIENZ /
ENERGY EFFIENCY /EFFICACITÉ ÉNERGÉTIQUE:
DK: Brug kun anbefalede brændsler. Følg instrukserne i brugermanualen.
Anordningen er egnet til røggassamleledning og intervalfyring.
DE: Lesen und befolgen Sie die Bedienungsanleitung.
Zeitbrandfeuerstätte. Nur empfohlene Brennstoffe einsetzen.
UK: Fuel types (only recommended). Follow the installation and
operating instruction manual. Intermittent operation.
F: Veuillez lire et observer les instructions du mode d'emploi.
Foyer à durèe de combustion limitèe, homologué pour cheminée à
connexions multiples. Utiliser seulement les combustibles recommandés.
Hergestellt für /Produced for:
ATTIKA FEUER AG, Brunnmatt 16, CH-6330 Cham / RAIS A/S, Industrivej 20, DK-9900 Frederikshavn
STØV / STAUB /
DUST / POUSSIÈRES: DK: 14 mg/Nm³ / DE: 14 mg/Nm³ UK: 14 mg/Nm³ / FR: 14 mg/Nm³
DK: 263°C / DE: 263°C
UK: 263°C / FR: 263°C
DK: 6,5 kW / DE: 6,5 kW
UK: 6,5 kW / FR: 6,5 kW
DK: 81% / DE: 81%
UK: 81% / FR: 81%
DK: BRÆNDE
DE: HOLZ
UK: WOOD
FR: BOIS
DK:200 mm/SE BRUGERVEJLEDNING
DE:200 mm/SIEHE BEDIENUNGSANLEITUNG
UK:200 mm/SEE USER MANUAL
FR:200 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK:400 mm/SE BRUGERVEJLEDNING
DE:400 mm/SIEHE BEDIENUNGSANLEITUNG
UK:400 mm/SEE USER MANUAL
FR:400 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK:1200 mm/SE BRUGERVEJLEDNING
DE:1200 mm/SIEHE BEDIENUNGSANLEITUNG
UK:1200 mm/SEE USER MANUAL
FR:1200 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK: 0,0791%
DE: 0,0791% / 989 mg/Nm³
UK: 0,0791%
FR: 0,0791%
CE-LABEL
842 Q-Tee II (2021 Variant)
838 Q-Tee II
834 Q-Tee II C
with reflector plate
17
Q-Tee II with reflector plate / Q-Tee II C with reflector plate
NO
TYPESKILT
Typeskilt:

12
Q-Tee II
Skum klodser
8426503
1
A
B
A
B
Q-Tee II
Transportsikring
8426502
Q-Tee II
Skum klodser
8426503
1
A
B
A
B
Q-Tee II
Transportsikring
8426502
A
B
A
B
Q-Tee II
Transportsikring
8426502
NONO
MONTERING
MONTERING
I dette avsnittet kan du lese om hvordan peisinnsatsen skal monteres, inkludert infor-
masjon om emballasje, monteringsavstander m.m.
EMBALLASJE VED LEVERING
Ovnen leveres festet til en transportpall ved hjelp av fire transportsikringsbeslag (A).
Sikringsbeslagene er fastspent med skruer som skal fjernes. Sikringsbeslaget kan der-
etter avmonteres (B).
I toppen av ovnen finner du to skumklosser (1) som beskytter fôringen til brennkam-
meret under transport. Disse må fjernes før det fyres i ovnen.
Glasset kan ikke gjenbrukes.
Glasset skal kastes sammen med restavfall fra ke-
ramikk og porselen. Ildfast glass har høyere smel-
tetemperatur og kan derfor ikke gjenbrukes.
Når du sørger for at ildfast glass ikke havner
sammen med returproduktene, er det et viktig bi-
drag til å ta vare på miljøet.
KASSERING AV EMBALLASJE
GJENBRUK
Peisinnsatsen er pakket i emballasje som kan gjen-
brukes.
Denne skal kasseres i henhold til nasjonale bestem-
melser for kassering av avfall.

13
NONO
AVSTANDER.
VIKTIG:
Vær oppmerksom på at avstandene som vises på de neste sidene, kun
gjelder for vedovnen.
Den valgte pipeløsningen kan ha en større sikkerhetsavstand til brenn-
bart materiale. Pipeløsningen skal alltid bygges opp i henhold til gjel-
dende bygningsreglement, og i henhold til pipens CE-merke.
AVSTANDER

14
Rais Q-TEE II
8426401
Afstand til brændbart
Uisoleret røgrør
800
1200
300
400
431
691
300
300
1200
596
596
Rais Q-TEE II
8426401
Afstand til brændbart
Uisoleret røgrør
800
1200
300
400
431
691
300
300
1200
596
596
Rais Q-TEE II
8426401
Afstand til brændbart
Uisoleret røgrør
800
1200
300
400
431
691
300
300
1200
596
596
NONO
AVSTANDER
AVSTANDER TIL BRENNBART MATERIALE: Q-TEE II
Under kan du se avstandene som gjeldende for vedovnen. Vær oppmerksom på at den
valgte pipen kan ha andre sikkerhetsavstander.
Alle mål oppgis i mm.
Uisolert skorstein
Rettvinklet plassering Brennbart tak
Sikkerhetsavstanden til brennbart tak er målt fra oversiden av døren.
Hjørneplassering

15
Rais Q-TEE II
8426403
Norsk brandmurs opstilling
Uisoleret røgrør
200
100
331
391
1200
200
510
150
1200
150
446
446
Rais Q-TEE II
8426403
Norsk brandmurs opstilling
Uisoleret røgrør
200
100
331
391
1200
200
510
150
1200
150
446
446
NONO
Hjørneplassering
AVSTANDER
AVSTANDER TIL BRENNBART MATERIALE: Q-TEE II
(Vegg kledd med 50mm Skamotec 225 eller materiale med lignende egenskaper)
Uisolert røykrør.
Rettvinklet plassering
Brennbar vegg
Ikke brennbar plate

16
Rais Q-TEE II
8426406
Afstand til brændbart
Isoleret røgrør
800
1200
200
400
331
691
200
200
1200
496
496
Rais Q-TEE II
8426406
Afstand til brændbart
Isoleret røgrør
800
1200
200
400
331
691
200
200
1200
496
496
Rais Q-TEE II
8426406
Afstand til brændbart
Isoleret røgrør
800
1200
200
400
331
691
200
200
1200
496
496
NO
AVSTANDER
AVSTANDER TIL BRENNBART MATERIALE: Q-TEE II
Under kan du se avstandene som gjeldende for vedovnen. Vær oppmerksom på at den
valgte pipen kan ha andre sikkerhetsavstander.
Alle mål oppgis i mm.
Isolert skorstein
Rettvinklet plassering Brennbart tak
Sikkerhetsavstanden til brennbart tak er målt fra oversiden av døren.
Hjørneplassering

17
Rais Q-TEE II
8426405
Norsk brandmurs opstilling
Isoleret røgrør
125
50
256
341
1200
200
510
100
396
1200
100
396
Rais Q-TEE II
8426405
Norsk brandmurs opstilling
Isoleret røgrør
125
50
256
341
1200
200
510
100
396
1200
100
396
NO
Hjørneplassering
AVSTANDER
AVSTANDER TIL BRENNBART MATERIALE: Q-TEE II
(Vegg kledd med 50mm Skamotec 225 eller materiale med lignende egenskaper)
Isolert røykrør.
Rettvinklet plassering
Brennbar vegg
Ikke brennbar plate

18
Rais Q-TEE II C
8346401
Afstand til brændbart
Uisoleret røgrør
800
1200
300
400
459
730
300
300
1200
596
596
Rais Q-TEE II C
8346401
Afstand til brændbart
Uisoleret røgrør
800
1200
300
400
459
730
300
300
1200
596
596
Rais Q-TEE II C
8346401
Afstand til brændbart
Uisoleret røgrør
800
1200
300
400
459
730
300
300
1200
596
596
NO
AVSTANDER
AVSTANDER TIL BRENNBART MATERIALE: Q-TEE II C
Under kan du se avstandene som gjeldende for vedovnen. Vær oppmerksom på at den
valgte pipen kan ha andre sikkerhetsavstander.
Alle mål oppgis i mm.
Uisolert skorstein
Rettvinklet plassering Brennbart tak
Sikkerhetsavstanden til brennbart tak er målt fra oversiden av døren.
Hjørneplassering

19
Rais Q-TEE II C
8346403
Norsk brandmurs opstilling
Uisoleret røgrør
200
100
359
430
1200
200
510
150
150
1200
446
446
Rais Q-TEE II C
8346403
Norsk brandmurs opstilling
Uisoleret røgrør
200
100
359
430
1200
200
510
150
150
1200
446
446
NO
Hjørneplassering
AVSTANDER
AVSTANDER TIL BRENNBART MATERIALE: Q-TEE II C
(Vegg kledd med 50mm Skamotec 225 eller materiale med lignende egenskaper)
Uisolert røykrør.
Rettvinklet plassering
Brennbar vegg
Ikke brennbar plate

20
Rais Q-TEE II C
8346406
Afstand til brændbart
Isoleret røgrør
800
1200
200
400
359
730
200
200
1200
496
496
Rais Q-TEE II C
8346406
Afstand til brændbart
Isoleret røgrør
800
1200
200
400
359
730
200
200
1200
496
496
Rais Q-TEE II C
8346406
Afstand til brændbart
Isoleret røgrør
800
1200
200
400
359
730
200
200
1200
496
496
NO
AVSTANDER
AVSTANDER TIL BRENNBART MATERIALE: Q-TEE II C
Under kan du se avstandene som gjeldende for vedovnen. Vær oppmerksom på at den
valgte pipen kan ha andre sikkerhetsavstander.
Alle mål oppgis i mm.
Isolert skorstein
Rettvinklet plassering Brennbart tak
Sikkerhetsavstanden til brennbart tak er målt fra oversiden av døren.
Hjørneplassering
