RAIS VIVA L User manual

1
BRUGERMANUAL
BEDIENUNGSANLEITUNG
USER MANUAL
MANUEL D’UTILISATEUR
BRUKERVEILEDNING
BRUKSANVISNING
KÄYTTÖOHJE
GEBRUIKERSHANDLEIDING
Viva L

2
EN 13240:2001+A2:2004 Raumheizer für feste Brennstoffe
Appliance fired by wood
Poêle pour combustibles solides
Produced at:
RAIS A/S, Industrivej 20, 9900 Frederikshavn, Danmark
Certification
110-0369/TG20196
VKF-NR:
22767
Typ FC41x FC51x
15a B-VG
EC.NO: 171
AFSTAND TIL BRÆNDBART, BAGVÆG
ABSTAND ZU BRENNBAREN BAUTEILEN, HINTEN
DISTANCE TO COMBUSTIBLE BACK WALL
DIST. ENTRE COMPOSANTS COMBUSTIBLES, ARRIÈRE
AFSTAND TIL BRÆNDBART, SIDEVÆG
ABSTAND ZU BRENNBAREN BAUTEILEN, SEITE
DISTANCE TO COMBUSTIBLE SIDE WALL
DISTANCE ENTRE COMPOSANTS COMBUSTIBLES, COTÉ
AFSTAND TIL BRÆNDBART, MØBLERING
ABSTAND VORNE ZU BRENNBAREN MÖBELN
DISTANCE TO FURNITURE AT THE FRONT
DISTANCE ENTRE COMPOSANTS COMBUSTIBLES, DEVANT
CO EMISSION (REL. 13% O2)
CO EMISSION IN DEN VERBRENNUNGSPRODUKTEN (BEI 13%O2)
EMISSION OF CO IN COMBUSTION PRODUCTS (AT 13%O2)
EMISSION CO DANS LES PRODUITS COMBUSTIBLES (À13%O2)
NOMINEL EFFEKT / HEIZLEISTUNG /
THERMAL OUTPUT / PUISSANCE CALORIFIQUE:
RØGGASTEMPERATUR / ABGASTEMPERATUR /
FLUE GAS TEMPERATURE / TEMPÉRATURE DES GAZ DE FUMÉE:
VIRKNINGSGRAD / ENERGIEEFFIZIENZ /
ENERGY EFFIENCY /EFFICACITÉÉNERGÉTIQUE:
DK: Brug kun anbefalede brændsler. Følg instrukserne i
brugermanualen. Anordningen er egnet til røggassamleledning og intervalfyring.
DE: Lesen und befolgen Sie die Bedienungsanleitung.
Zeitbrandfeuerstätte. Nur empfohlene Brennstoffe einsetzen.
UK: Fuel types (only recommended). Follow the installation and
operating instruction manual. Intermittent operation.
F: Veuillez lire et observer les instructions du mode d'emploi.
Foyer àdurèe de combustion limitèe, homologuépour cheminée à
connexions multiples. Utiliser seulement les combustibles recommandés.
Hergestellt für /Produced for:
ATTIKA FEUER AG, Brunnmatt 16, CH-6330 Cham / RAIS A/S, Industrivej 20, DK-9900 Frederikshavn
STØV / STAUB /
DUST / POUSSIÈRES:
DK: 6mg/Nm3 / DE: 6mg/Nm3
UK: 6mg/Nm3 / FR: 6mg/Nm3
DK: 282°C / DE: 282°C
UK: 282°C / FR: 282°C
DK: 5,6kW / DE: 5,6kW
UK: 4,8kW / FR: 5,6kW
DK: 80% / DE: 80%
UK: 80% / FR: 80%
DK: BRÆNDE
DE: HOLZ
UK: WOOD
FR: BOIS
DK:75 mm/SE BRUGERVEJLEDNING
DE:75 mm/SIEHE BEDIENUNGSANLEITUNG
UK:75 mm/SEE USER MANUAL
FR:75 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK:400 mm/SE BRUGERVEJLEDNING
DE:400 mm/SIEHE BEDIENUNGSANLEITUNG
UK:400 mm/SEE USER MANUAL
FR:400 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK:850 mm/SE BRUGERVEJLEDNING
DE:850 mm/SIEHE BEDIENUNGSANLEITUNG
UK:850 mm/SEE USER MANUAL
FR:850 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK: 0,0602%
DE: 0,0602% / 752 mg/Nm3
UK: 0,0602%
FR: 0,0602%
CE Label:
VIVA 100 L
VIVA 120 L
manuelt og Clever Air spjæld
16
VIVA 100 L / VIVA 100 L Classic / VIVA 120 L / VIVA 120 L Classic
Viva 100 L, Viva 120 L,
Viva 100 L Classic, Viva 120 L Classic
Mærkeplade, Merkeplate, Märkplät, Tyyppikilpi
Dansk RAIS/
attika - Brugermanual til VIVA L

Viva 100 L G, Viva 120 L G,
Viva 100 L G Classic, Viva 120 L G Classic
Mærkeplade, Merkeplate, Märkplät, Tyyppikilpi
EN 13240:2001+A2:2004 Raumheizer für feste Brennstoffe
Appliance fired by wood
Poêle pour combustibles solides
Produced at:
RAIS A/S, Industrivej 20, 9900 Frederikshavn, Danmark
Certification
110-0369/TG20196
VKF-NR:
22767
Typ FC41x FC51x
15a B-VG
EC.NO: 171
AFSTAND TIL BRÆNDBART, BAGVÆG
ABSTAND ZU BRENNBAREN BAUTEILEN, HINTEN
DISTANCE TO COMBUSTIBLE BACK WALL
DIST. ENTRE COMPOSANTS COMBUSTIBLES, ARRIÈRE
AFSTAND TIL BRÆNDBART, SIDEVÆG
ABSTAND ZU BRENNBAREN BAUTEILEN, SEITE
DISTANCE TO COMBUSTIBLE SIDE WALL
DISTANCE ENTRE COMPOSANTS COMBUSTIBLES, COTÉ
AFSTAND TIL BRÆNDBART, MØBLERING
ABSTAND VORNE ZU BRENNBAREN MÖBELN
DISTANCE TO FURNITURE AT THE FRONT
DISTANCE ENTRE COMPOSANTS COMBUSTIBLES, DEVANT
CO EMISSION (REL. 13% O2)
CO EMISSION IN DEN VERBRENNUNGSPRODUKTEN (BEI 13%O2)
EMISSION OF CO IN COMBUSTION PRODUCTS (AT 13%O2)
EMISSION CO DANS LES PRODUITS COMBUSTIBLES (À13%O2)
NOMINEL EFFEKT / HEIZLEISTUNG /
THERMAL OUTPUT / PUISSANCE CALORIFIQUE:
RØGGASTEMPERATUR / ABGASTEMPERATUR /
FLUE GAS TEMPERATURE / TEMPÉRATURE DES GAZ DE FUMÉE:
VIRKNINGSGRAD / ENERGIEEFFIZIENZ /
ENERGY EFFIENCY /EFFICACITÉÉNERGÉTIQUE:
DK: Brug kun anbefalede brændsler. Følg instrukserne i
brugermanualen. Anordningen er egnet til røggassamleledning og intervalfyring.
DE: Lesen und befolgen Sie die Bedienungsanleitung.
Zeitbrandfeuerstätte. Nur empfohlene Brennstoffe einsetzen.
UK: Fuel types (only recommended). Follow the installation and
operating instruction manual. Intermittent operation.
F: Veuillez lire et observer les instructions du mode d'emploi.
Foyer àdurèe de combustion limitèe, homologuépour cheminée à
connexions multiples. Utiliser seulement les combustibles recommandés.
Hergestellt für /Produced for:
ATTIKA FEUER AG, Brunnmatt 16, CH-6330 Cham / RAIS A/S, Industrivej 20, DK-9900 Frederikshavn
STØV / STAUB /
DUST / POUSSIÈRES:
DK: 6mg/Nm3 / DE: 6mg/Nm3
UK: 6mg/Nm3 / FR: 6mg/Nm3
DK: 282°C / DE: 282°C
UK: 282°C / FR: 282°C
DK: 5,6kW / DE: 5,6kW
UK: 4,8kW / FR: 5,6kW
DK: 80% / DE: 80%
UK: 80% / FR: 80%
DK: BRÆNDE
DE: HOLZ
UK: WOOD
FR: BOIS
DK:75 mm/SE BRUGERVEJLEDNING
DE:75 mm/SIEHE BEDIENUNGSANLEITUNG
UK:75 mm/SEE USER MANUAL
FR:75 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK:500 mm/SE BRUGERVEJLEDNING
DE:500 mm/SIEHE BEDIENUNGSANLEITUNG
UK:500 mm/SEE USER MANUAL
FR:500 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK:800 mm/SE BRUGERVEJLEDNING
DE:800 mm/SIEHE BEDIENUNGSANLEITUNG
UK:800 mm/SEE USER MANUAL
FR:800 mm/CONSULTEZ LE GUIDE DE L'UTILISATEUR
DK: 0,0602%
DE: 0,0602% / 752mg/Nm3
UK: 0,0602%
FR: 0,0602%
CE Label:
VIVA 100 L G
VIVA 120 L G
manuelt og Clever Air spjæld
16
VIVA 100 L G / VIVA 100 L G Classic / VIVA 120 L G / VIVA 120 L G Classic
Dansk RAIS/ attika - Brugermanual til VIVA L

4
Indstilling af spjæld Einstellung der Luftklappe
Adjustment of the air damper Réglage du volet d’air
Innstilling av spjeld Indställing af spjället
Pellin säätäminen Instellen van de luchtklep
A
Position 1 Lukket
Posisjon 1 Lukket
Position 1 Closed
Asento 1 Suljettu
Positie 1 Gesloten
A
Position 2 Drift indstilling
Posisjon 2 Driftsinnstilling
Position 2 Operating mode
Asento 2 Käyttöasetus
Positie 2 Bedrijfsmodus
A
Position 3 Opstarts indstilling
Posisjon 3 Oppstartsinnstilling
Position 3 Kindling position
Asento 3 Sytykkeiden sijoitus
Positie 3 Aangestoken positie
Dansk RAIS/
attika - Brugermanual til VIVA L

5
Der tages forbehold for trykfejl.
GENBRUG
Ovnen er pakket i emballage som kan genbruges.
Dette skal bortskaffes i henhold til national bestemmelse
vedr. bortskaffelse af affald.
Glasset kan ikke genbruges.
Glasset skal smides væk sammen med restaffald fra keramik
og porcelæn. Ildfast glas har højere smeltetemperatur, og
kan derfor ikke genbruges.
Når du sørger for at ildfast glas ikke havner i returproduk-
terne, er det en hjælp som er et vigtigt bidrag for miljøet.
FYR MILJØVENLIGT!
5 Miljøvenlige råd til fornuftig fyring
- sund fornuft for både miljø og pengepung.
1. Effektiv optænding. Brug små stykker træ (grantræ) og en
egnet optændingsblok, f.eks. paraffinerede træfiberruller/
savsmuld. Åbn luftspjældet, så der tilføres rigeligt med
luft, så gasserne fra det opvarmede træ afbrændes hur-
tigt.
2. Fyr kun med lidt brænde ad gangen - det giver den bedste
forbrænding. Husk at der skal rigeligt luft til, hver gang
der lægges nyt brænde i ovnen.
3. Når flammerne er blusset ned skal luftspjældet justeres, så
lufttilførslen nedsættes.
4. Når der kun er glødende trækul tilbage, kan lufttilførslen
nedsættes yderligere, så varmebehovet netop dækkes.
Med en lavere lufttilførsel brænder trækullene langsom-
mere og varmetabet gennem skorstenen reduceres.
5. Brug kun tørt træ - det vil sige træ med en fugtighed på 15-
20%.
Dansk RAIS/ attika - Brugermanual til VIVA L

6
1
1/03-2016
INDLEDNING....................................................................................................................7
GARANTI................................................................................................................................8
SPECIFIKATIONER....................................................................................................................9
AFSTANDE/MÅL....................................................................................................................10
KONVEKTION .......................................................................................................................11
SKORSTEN............................................................................................................................11
INSTALLATION .............................................................................................................12

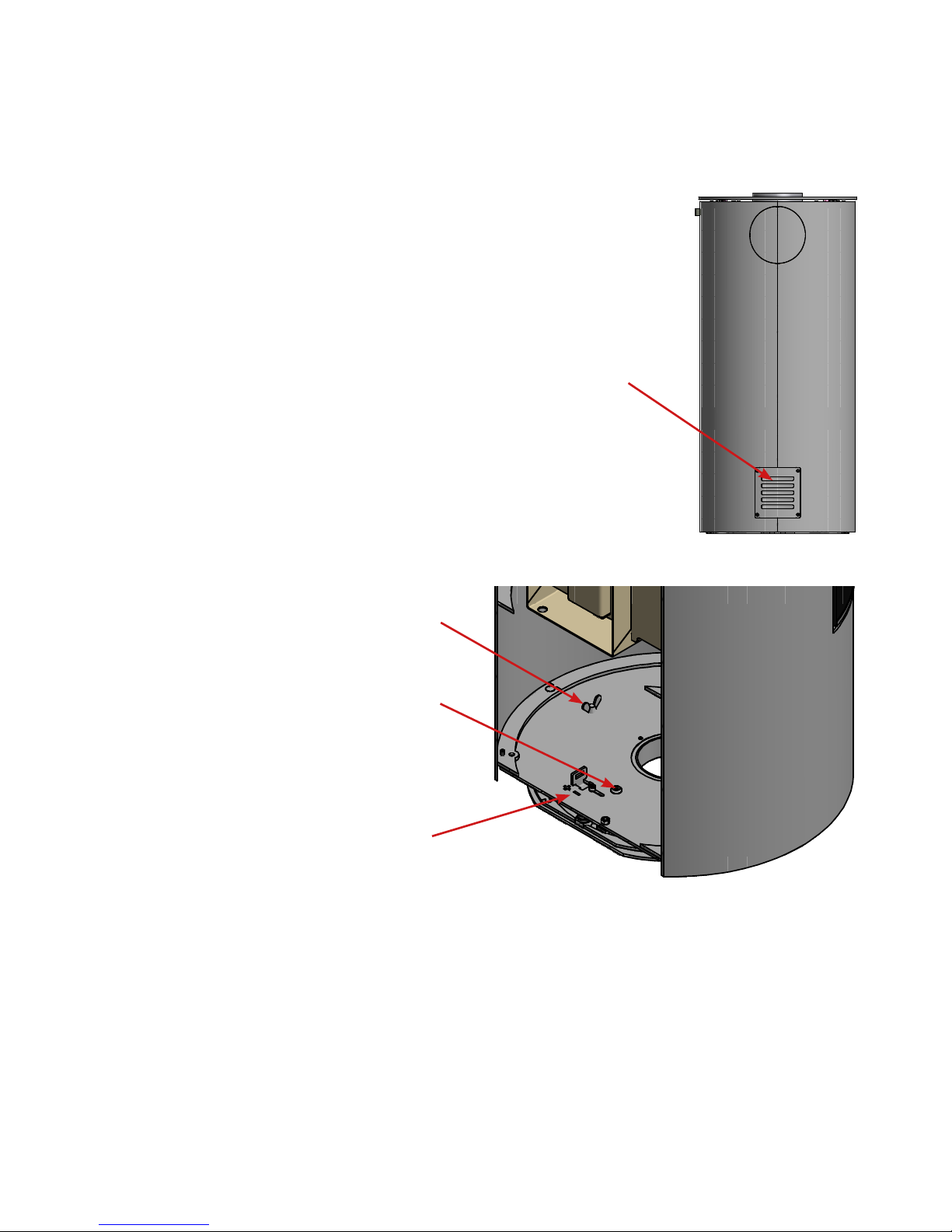

INSTALLATION AF VIVA L MED DREJEFOD .............................................................................13
ÆNDRING AF SKORSTENSTILSLUTNING ................................................................................14

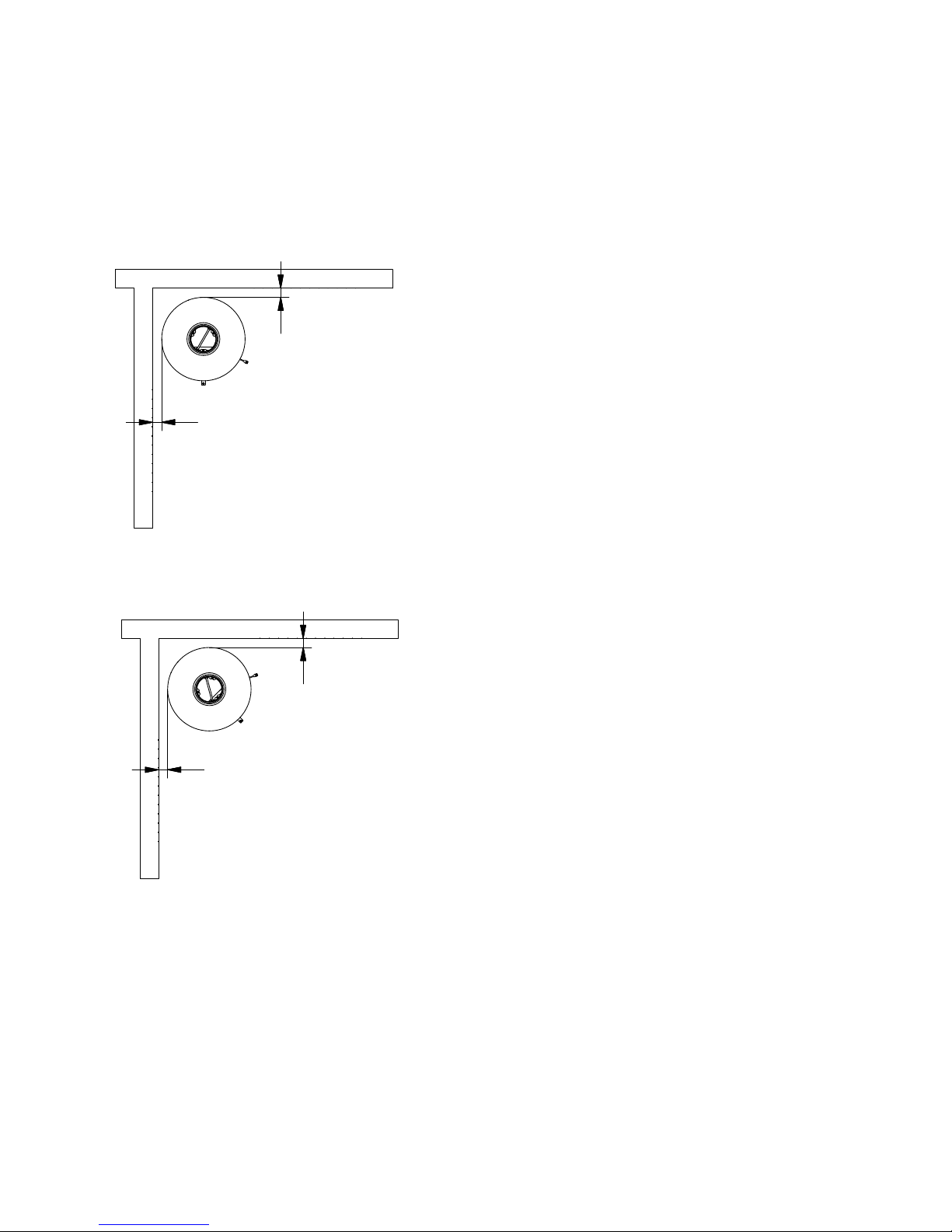

OPSTILLINGSAFSTANDE VED BRÆNDBAR VÆG ...........................................15

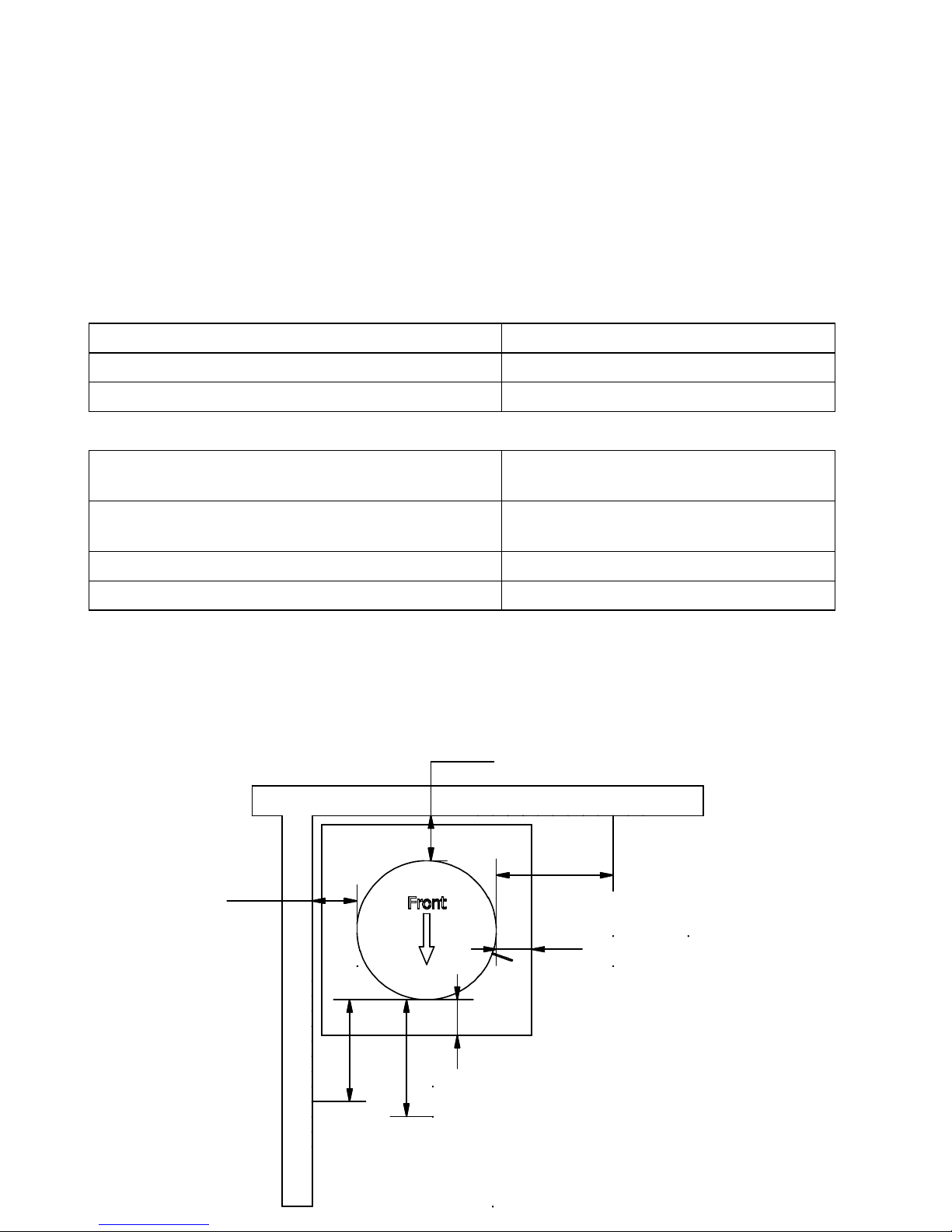

NORMAL OPSTILLING - RETVINKLET VIVA 100 L / VIVA 120 L................................................15

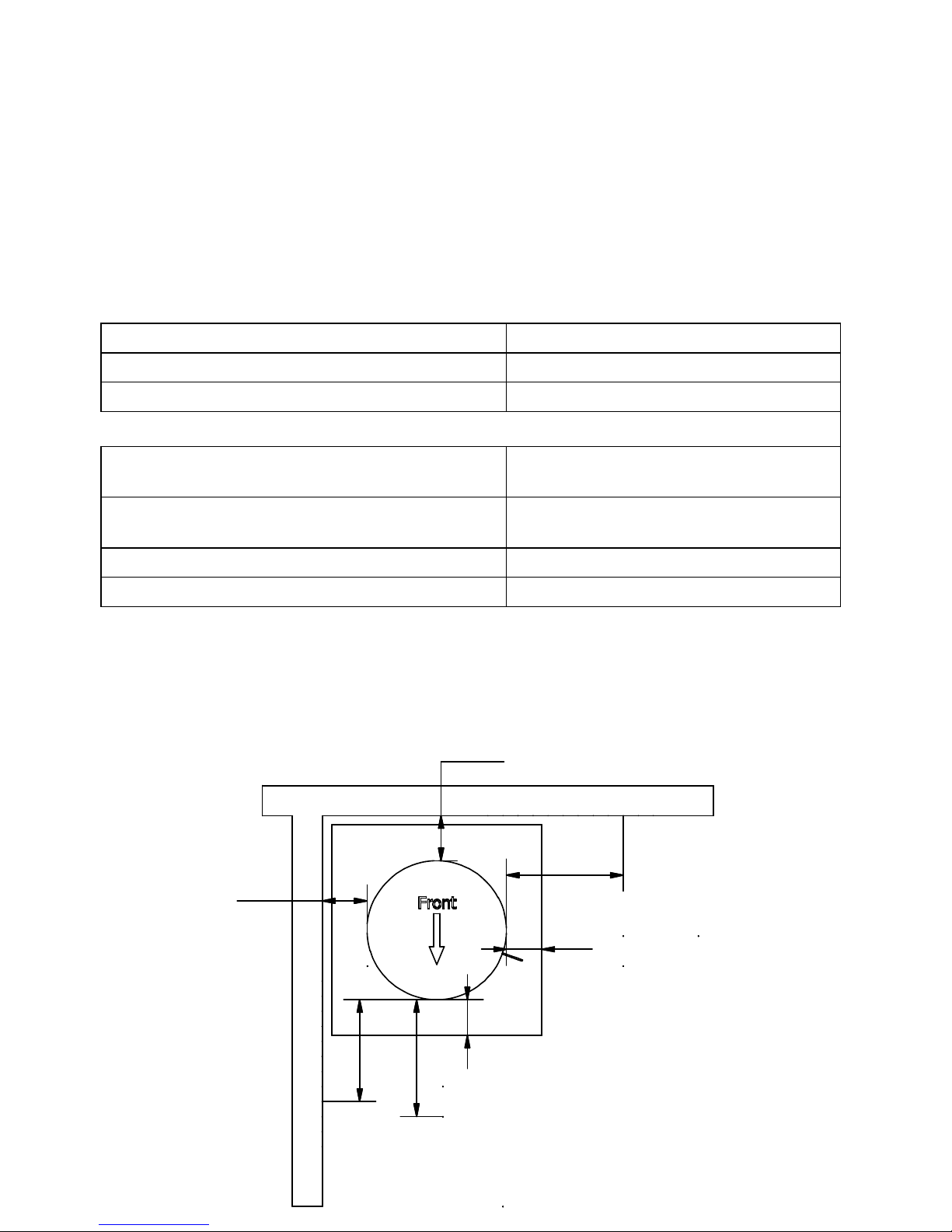

NORMAL OPSTILLING - RETVINKLET VIVA 100 L G / VIVA 120 L G.........................................16

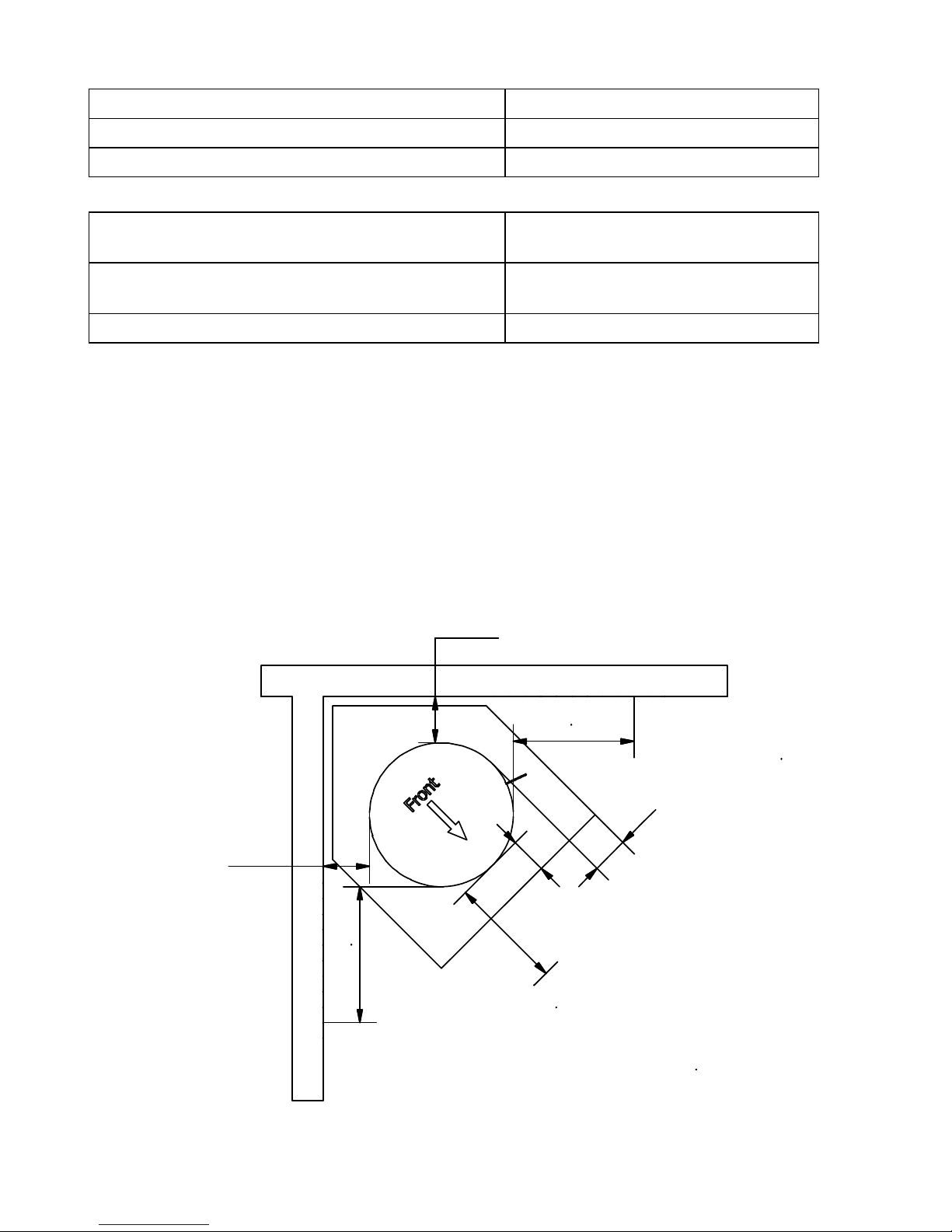

HJØRNEOPSTILLING 45° VIVA 100 L / VIVA 120 L..................................................................17
HJØRNEOPSTILLING 45° VIVA 100 L G / VIVA 120 L G ..........................................................18
360° DREJEFOD ....................................................................................................................19
OPSTILLINGSAFSTANDE VED IKKE-BRÆNDBAR VÆG ............................................................20
BRÆNDSEL ...........................................................................................................................21
TØRRING OG LAGRING.........................................................................................................22
REGULERING AF FORBRÆNDINGSLUFT .................................................................................22
VENTILATION........................................................................................................................23
BRUG AF BRÆNDEOVN.............................................................................................24
INDSTILLING AF SPJÆLD .......................................................................................................24
FØRSTEGANGSOPTÆNDING.................................................................................................24
OPTÆNDING OG PÅFYLDNING.............................................................................................25
KONTROL .............................................................................................................................25
ADVARSEL......................................................................................................................27
RYSTERIST OG ASKESKUFFE..................................................................................................28
RENGØRING OG PLEJE..........................................................................................................29
RENGØRING AF BRÆNDKAMMER ........................................................................................29
RENSNING AF RØGVEJE........................................................................................................30
DRIFTSFORSTYRRELSER.........................................................................................................30
TILBEHØR .............................................................................................................................32
RESERVEDELSLISTE VIVA 100 L - VIVA 120 L .........................................................................33
RESERVEDELSLISTE VIVA 100 L G - VIVA 120 L G ..................................................................34
PRØVNINGSATTEST...............................................................................................................35
Dansk RAIS/ attika - Brugermanual til VIVA L
Revision :
Dato :

Dansk RAIS/ attika - Brugermanual til VIVA L
Dato: Forhandler:
Indledning
Tillykke med Deres nye RAIS/ attika brændeovn.
En RAIS/
attika brændeovn er mere end blot en varmekilde, den er også udtryk for, at
De lægger vægt på design og høj kvalitet i Deres hjem.
For at få mest mulig fornøjelse og nytte af Deres nye brændeovn er det vigtigt, at de
gennemlæser manualen grundigt, inden brændeovnen stilles op og tages i brug.
Af hensyn til garantien og ved alle henvendelser angående ovnen i øvrigt er det vigtigt,
at De kan oplyse ovnens produktionsnummer. Vi anbefaler derfor, at De skriver num-
meret i skemaet nedenfor.
Produktionsnummeret står nederst på ovnen.
Specielt for Danmark - Nye regler for installation af brændeovne
1. januar 2008 trådte en ny bekendtgørelse for brændeovne i kraft. Hermed er der
kommet nye krav til installationer af brændeovne mht. emission og dokumentation.
Konsekvensen er, at fra 1. juni 2008 skal alle nyinstallerede brændeovne have en EN
godkendelse samt en norsk eller tysk godkendelse.
Samtidig indføres der en prøvningsattest, der skal sikre, at kravet til emission er opfyldt.
Denne attest findes bagest i denne bruger manual, og skal underskrives af skorstensfe-
jeren efter installation. Vær opmærksom på, at attesten skal underskrives før ibrugtag-
ning og følge ovnen i hele dens levetid.

8
Dansk RAIS/ attika - Brugermanual til VIVA L
Garanti
RAIS/ attika brændeovne kontrolleres i flere omgange i forhold til sikkerhed, samt
kvaliteten af materialer og forarbejdning. Vi yder garanti på alle modeller, og garantipe-
rioden starter på installationsdatoen.
Garantien dækker:
• dokumenterede funktionsfejl på grund af fejlagtig forarbejdning
• dokumenterede materialefejl
Garantien dækker ikke:
• dør- og glaspakninger
• keramikglas
• fyrrumsbeklædning
• overfladestrukturens udseende el. naturstenenes tekstur
• de rustfrie ståloverfladers udseende og farveforandringer, samt patina
• udvidelseslyde
Garantien bortfalder i tilfælde af:
• skader på grund af overfyring
• skader på grund af ydre påvirkninger og anvendelse af uegnede brændstoffer
• manglende overholdelse af lovmæssige eller anbefalede installationsforskrifter,
samt i tilfælde af egne ændringer af brændeovnen.
• manglende service og pleje
De bedes i skadestilfælde kontakte Deres forhandler. I tilfælde af garantikrav afgør vi
måden hvorpå skaden bliver udbedret. I tilfælde af reparation, sørger vi for professionel
udførelse.
Ved garantifordringer på efterleverede eller reparerede dele henvises til nationale/
EU-retlige love/bestemmelser i.f.m. fornyede garantiperioder.
De til enhver tid gældende garantibestemmelser kan rekvireres hos RAIS A/S.

9
Specikationer
DTI Ref.: 300-ELAB-2211-EN
300-ELAB-2211-NS
Viva 100 L
Viva 100 L G Viva 120 L
Viva 120 L G
Nominel effekt (kW): 5,6 5,6
Min./Max. Effekt (kW): 4,8 - 5,6 4,8 - 5,6 Opvarmningsareal (m2): 110 110
Ovnens bredde/dybde/højde (mm): Ø470-1000 Ø470-1200 Brændkammer bredde/dybde/højde (mm): 352-292-446 352-292-446 Anbefalet træmængde ved påfyldning (kg): (Fordelt på 2-3 stk brænde à max. 33 cm) 1,4 1,4 Min. Røgtræk (Pascal): -12 -12 Vægt (kg) min., afhængig af modellerne: ca.90 ca.100 Virkningsgrad (%): 80 80 CO-emission henført til 13% O2(%) 0,0602 0,0602
NOx-emission henført til 13% O2(mg/Nm³): 80 80
Partikelemission efter NS3058/3059 (g/kg): Manuel 2,116
Cleaver 1,890 Manuel 2,116
Cleaver 1,890
Støvmåling efter Din+ (mg/Nm³): 6 6 Røggasmasseflow (g/s): 4,4 4,4 Røggastemperatur (°C): 282 282 Beregnet røggastemperatur (°C) ved røg- studs: 338 338 Intermitterende drift: Påfyldning bør ske indenfor 50 minutter
På baggrund af ovennævnte emissioner attesteres det hermed, at ovnen opfylder emissionskravene i bilag 1 til Bekendtgørelse nr. 1461 af 07/12/2015 vedr. regulering af luftforurening fra fyringsanlæg til fast brændsel under 1 MW.
Dansk RAIS/ attika - Brugermanual til VIVA L

10
DTI
Danish Technological Institute
Teknologiparken Kongsvang Allé 29, DK-8000 Aarhus C
Denmark
www.dti.dk
Telefon: [phone]
Fax: [phone]
Dansk RAIS/
attika - Brugermanual til VIVA L
Afstande/mål
Se måltegninger bagerst i manualen.
I: Afstand fra gulv til røgafgang top
J: Afstand fra gulv til center røgafgang bag
K: Afstand fra bagside til luftindtag i bunden (Air-System)
L: Afstand fra gulv til luftindtag bagside (Air-System)
M: Afstand fra center røgafgang top til toppladens bagkant
N: Afstand fra side til luftindtag i bunden (Air-System)

11
Konvektion
RAIS/ attika ovne er konvektionsovne. Dette bevirker, at ovnens yderpaneler ikke bliv-
er overophedede. Konvektion betyder, at der opstår luftcirkulation, således at varmen
for-deles mere jævnt i hele rummet.
Den kolde luft trækkes ind ved ovnens fod og op gennem konvektionskanalen, der
løber langs ovnens brændkammer.
Den opvarmede luft strømmer ud ved ovnens top, og sikrer derved cirkulation af
varmt luft i rummet.
Bemærk dog, at alle ydre overflader bliver varme under brug – vær derfor meget forsig-
tig.
Skorsten
Skorstenen er drivkraften for at få brændeovnen til at fungere. Husk, at selv den bedste
brændeovn ikke fungerer optimalt, hvis der ikke er det fornødne og korrekte træk i
skorstenen.
Skorstenen skal være så høj, at trækforholdene er i orden -14 til -18 pascal. Hvis det
anbefalede skorstenstræk ikke opnås, kan der opstå problemer med røg ud af lågen
ved fyring. RAIS anbefaler at skorstenen tilpasses røgafgangsstudsen. Skorstenens
længde, regnet fra brændeovnens top, bør ikke være kortere end 3 meter og være ført
mindst 80 cm over tagrygningen. Placeres skorstenen ved husets sider, bør toppen af
skorstenen aldrig være lavere end tagryg eller tagets højeste punkt.
Bemærk, at der ofte er nationale og lokale bestemmelser ved hus med stråtag.
Vær også opmærksom på trækforholdene ved skorsten med 2 kerner.
Ovnen egner sig til tilslutning med røggassamleledning, men vi anbefaler at indføring-
erne placeres således, at der bliver en frihøjdeforskel mellem dem på min. 250 mm.
Røgafgangsstudsen er 150 mm i diameter.
Hvis trækket er for stort, anbefales det at forsyne skorsten eller røgrør med et regul-
eringsspjæld. Hvis dette monteres skal man sikre et frit gennemstrømningsareal på
minimum 20 cm² ved lukket reguleringsspjæld. Det medfører at energien i brændslet
ikke udnyttes optimalt.
Hvis De er i tvivl om skorstenens tilstand bør De altid kontakte skorstensfejeren.
Husk, der skal være fri adgang til renselågen på skorstenen.
Dansk RAIS/
attika - Brugermanual til VIVA L

12
Installation
Det er vigtigt at ovnen bliver korrekt installeret af hensyn til både miljø og sikkerhed.
Ovnen placeres på ikke brændbart materiale og frit på gulv.
Ovnen må kun installeres af en autoriseret/kompetent RAIS forhandler/montør, ellers
bortfalder garantien.
Ved installation af ovnen skal alle lokale regler og forordninger, inklusive dem der
henviser til nationale og europæiske standarder, overholdes. Lokale myndigheder samt
skorstensfejermester bør kontaktes før opstilling.
Der må ikke foretages uautoriserede ændringer af ovnen.
BEMÆRK!
Inden brændeovnen må tages i brug, skal opstillingen anmeldes til den lokale skor-
stensfejer.
Der skal være rigelig tilførsel af frisk luft i opstillingsrummet for at sikre en god for-
brænding - eventuelt gennem en airbox tilslutning. Bemærk, at eventuel mekanisk
udsugning som f.eks. en emhætte kan formindske lufttilførslen. Eventuelle luftriste skal
placeres således, at lufttilførslen ikke blokeres.
Ovnen har et luftforbrug på 10-20 m³/t.
Gulvkonstruktionen skal kunne bære vægten af brændeovnen samt en eventuel skor-
sten. Hvis den eksisterende konstruktion ikke opfylder denne forudsætning, skal der
træffes passende foranstaltninger (f.eks. belastningsfordelene plade).
Rådfør dig med en byggesagkyndig.
Installeres ovnen på brændbart gulv, skal de nationale og lokale bestemmelser overhol-
des
med hensyn til størrelsen af det ubrændbare underlag, der skal dække gulvet under
ovnen.
Ovnen skal placeres i sikker afstand fra brændbart materiale.
Det skal sikres at der ikke placeres brændbare genstande (f.eks. møbler) tættere på end
de afstande angivet i de efterfølgende afsnit vedr. opstilling (risiko for brand).
Når De vælger, hvor De vil placere Deres RAIS/ attika brændeovn, bør De tænke på
varmefordelingen til de andre rum. Så får De mest mulig fornøjelse af Deres ovn.
Se mærkepladen på brændeovnen.
Ved modtagelse inspiceres ovnen for defekter.
NB!
Ovnen må kun installeres af en autoriseret/kom-
petent RAIS forhandler/montør.
Se www.rais.com for forhandleroversigt.
Dansk RAIS/ attika - Brugermanual til VIVA L

13
Installation af Viva L med drejefod
Ovnen kan leveres med og uden drejesokkel.
Leveres ovnen med drejesokkel, er drejefoden monteret under ovnen og låst med
2 transportskruer (vingeskruer).
Drejefoden kan indstilles til:
• at dreje 90° (45° til hver side) - (indstilling ved levering)
• at dreje 360°
Dansk RAIS/
attika - Brugermanual til VIVA L
Fjern pladen på bagsiden af ovnen.
Når ovnen står på sin plads, skal transport sikringen fjernes.
dermed frigøres drejefoden.
Fjern de to vingeskruer, ovnen kan nu
dreje 45° hver vej.
For indstilning til 360° drejefod.
Fjern stop skruen. ovnen kan nu
rotere frit.
Drejefods låsen (fjederen) kan stram-
mes, ved at løsne skruen til juster
beslaget. og ytte beslaget mod plus
mærket. husk og stramme skruen
igen.

14
Ændring af skorstenstilslutning
Ovnen leveres klargjort til topafgang, men kan ændres til bagudgang på følgende
måde:
Slå udslagsblanketten ud på omklædningen.
Fjern evt. topplade, røgvendeplade og røgchikane.
Blænddæksel (3 stk. M6 møtrikker) og pakning tages
af.
Røgafgangsstudsen monteres på bagsiden med 3 stk.
M6x20 cylinderskruer og M6 møtrikker.
Øverste røgchikane, røgvendeplade og topplade
monteres i omvendt rækkefølge.
Billedeksempler
Blænddæksel sættes på hullet i toppen - vær opmærk-
som på at pakningen sidder rigtigt.
Det hele skrues sammen med de 3 stk. M6 møtrikker.
Dansk RAIS/
attika - Brugermanual til VIVA L

15
D
E
D
D
GH
Q
O
B
C
A
P
Q
A
B
Opstillingsafstande ved brændbar væg
For at få afklaret om den væg brændeovnen skal stå ved er brændbar, kan du kontak-
te din bygningsarkitekt eller de lokale bygningsmyndigheder.
Hvis gulvet er brændbart, skal ovnen placeres på ikke-brændbart materiale, såsom
stål-plade, glasplade, klinker eller kunstskiferplade.
Det skal sikres at der ikke placeres brændbare genstande (f.eks. møbler) tættere på
end de afstande angivet i de efterfølgende tabeller (risiko for brand).
Normal opstilling - retvinklet Viva 100 L / Viva 120 L
Uisoleret røgrør
A. Møbleringsafstand (min.) 850 mm
Afstand til brændbart materiale (min.)
B. foran (gulv) hvor mål ikke er angivet, følges de
nationale/lokale bestemmelser
C. til siden (gulv) hvor mål ikke er angivet, følges de
nationale/lokale bestemmelser
D. bagud (væg) 75 mm
E. til side til væg 400 mm
Dansk RAIS/
attika - Brugermanual til VIVA L

16
D
E
D
D
GH
Q
O
B
C
A
P
Q
A
B
Normal opstilling - retvinklet Viva 100 L G / Viva 120 L G
Uisoleret røgrør
A. Møbleringsafstand (min.) 800 mm
Afstand til brændbart materiale (min.)
B. foran (gulv) hvor mål ikke er angivet, følges
de nationale/lokale bestemmelser
C. til siden (gulv) hvor mål ikke er angivet, følges
de nationale/lokale bestemmelser
D. bagud (væg) 75 mm
E. til side til væg 500 mm
Dansk RAIS/
attika - Brugermanual til VIVA L

17
D
E
D
D
GH
Q
O
B
C
A
P
Q
A
B
C
Hjørneopstilling 45° Viva 100 L / Viva 120 L
Uisoleret røgrør
A. Møbleringsafstand (min.) 850 mm
Afstand til brændbart materiale (min.)
B. foran (gulv) hvor mål ikke er angivet, følges
de nationale/lokale bestemmelser
C. til siden (gulv) hvor mål ikke er angivet, følges
de nationale/lokale bestemmelser
D. bagud (væg) 75 mm
Dansk RAIS/
attika - Brugermanual til VIVA L

18
D
E
D
D
GH
Q
O
B
C
A
P
Q
A
B
C
Hjørneopstilling 45° Viva 100 L G / Viva 120 L G
Uisoleret røgrør
A. Møbleringsafstand (min.) 800 mm
Afstand til brændbart materiale (min.)
B. foran (gulv) hvor mål ikke er angivet, følges
de nationale/lokale bestemmelser
C. til siden (gulv) hvor mål ikke er angivet, følges
de nationale/lokale bestemmelser
D. bagud (væg) 250 mm
Dansk RAIS/
attika - Brugermanual til VIVA L

19








360° drejesokkel Viva 100 L /
Viva 120 L Viva 100 L G / Viva 120 L G
Uisoleret røgrør
A. Møbleringsafstand (min.) 850 mm 800 mm
Afstand til brændbart materiale (min.)
B. foran (gulv) hvor mål ikke er angivet, følges
de nationale/lokale bestemmelser
Dansk RAIS/
attika - Brugermanual til VIVA L

20
F
F
F
F
Opstilling retvinklet
VIVA - RINA
Ikke brændbar væg
VIVA
F
F
F
F
Opstilling 45°
VIVA - RINA
Ikke brændbar væg
VIVA
Opstillingsafstande ved ikke-brændbar væg
Vi anbefaler en minimumsafstand til ikke-brændbart materiale på 50mm (F) af hensyn
til rengøring. Der skal altid være mulighed for adgang til renselåge.
Normal opstilling - retvinklet
Hjørneopstilling 45°
Dansk RAIS/
attika - Brugermanual til VIVA L
