TECHNICAL SPECIFICATIONS
Tool size
Height 190 mm
Length 225 mm
Width 50 mm
Weight without staple 1.45 kg
Weight with heaviest staples 1.53 kg
Air inlet 1/4"
Max operating pressure admissible 8 bar
Operating
pressure
Mini 5 bar
Maxi 7 bar
Actuation system Contact actuation
Recommended fasteners RAPID no90: 15 -> 40 mm
RAPID no8: 15 -> 50 mm
Staple dimensions 1.3x1.0 mm
Nail dimensions 1.25x0.95 mm - 18Ga
Loading capacity 110 staples Rapid no90
110 brads Rapid no8
Recommended pneumatic oil Hydraulic oil ISO 46 or equivalent
Noise
Information
(EN
12549:1999)
LpA, 1s, d 97.1 dB
Uncertainty 2.5 dB
LwA, 1s, d 84.1 dB
Uncertainty 2.5 dB
LpC, peak 106.7 dB
Uncertainty 2.5 dB
These values are tool-related characteristic values and do
not represent noise generation at the point of use. Noise
at the point of use will for example depend on the working
environment, the working piece, the workpiece support,
and the number of driving operation. Workplace design
can also serve to reduce noise levels, for example placing
workpiece on sound-damping supports.
Vibration Information
(ISO 8662-11:1999) Vibration 6.773 m/s2
uncertainty 1.5 m/s2
This value is a tool-related characteristic value and does
not represent the influence to the hand-arm-system when
using the tool. Any influence to the hand-arm system when
using the tool will for example depend on the gripping
force, the contact pressure force, the working direction,
the adjustment of energy supply, the workpiece, the
workpiece support.
SYMBOLS
The Following show the symbols used for the equipment.
Be sure that you understand their meaning before use.
Read and understand tool labels and
manual. Failure to follow warnings could
result in serious injury
Operators and others in work area shall
wear impact-resistant eye protection with
side shields.
Operators and others in work area shall
wear hearing protection.
The tool has the capability of operating in
contact actuation mode
Do not use the tool when you are on a scale,
stairs or scaffolds, ladders, or ladder alike
constructions, e.g. roof laths, when boxes
or crates, when fitting transportation safety
systems e.g. on vehicles and wagons.
Never use oxygen, carbon dioxide or any
other bottled gas as a power source for
this tool.
GENERAL SAFETY WARNINGS
1. For personal safety and proper operation
and maintenance of the tool, read this
instruction manual before using the tool.
2. Save all warnings and instructions for future
reference.
3. The tool is intended to be used for professional
application only. Do not use it for any other purpose.
It is not designed to drive fasteners directly on a hard
surface like steel and concrete.
4. The user should assess the specific risks that is
present as a result of each use.
5. Any other use except for intended use of this tool is
forbidden. Fastener driving tools with continual contact
actuation or contact actuation shall only be used for
production applications.
6. Keep fingers away from trigger when not operating
this tool and when moving from one operating position
to another.
7. Multiple hazards. Read and understand the safety
instructions before connecting, disconnecting, loading,
operating, maintaining, changing accessories on, or
working near the tool. Failure to do so can result in
serious bodily injury.
8. Keep all body parts such as hands and legs etc.
away from firing direction and ensure fastener cannot
penetrate workpiece into parts of the body.
9. When using the tool, be aware that the fastener could
deflect and cause injury.
10. Hold the tool with a firm grasp and be prepared to
manage recoil.
PNEUMATIC STAPLER AND NAILER
Operating instructions - Original

7
11. Only technically skilled operators should use the
fastener driving tool.
12. Do not modify the fastener driving tool.
13. Modifications may reduce the effectiveness of safety
measures and increase the risks to the operator and/or
bystander.
14. Do not discard the instruction manual.
15. Do not use a tool if the tool has been damaged.
16. Be careful when handling fasteners, especially when
loading and unloading, as the fasteners have sharp
points which could cause injury.
17. Always check the tool before use for broken,
misconnected or worn parts.
18. Do not overreach. Only use in a safe working place.
Keep proper footing and balance at all times.
19. Keep bystanders away (when working in an area
where there is a likelihood of through traffic of people).
Clearly mark off your operating area.
20. Never point the tool at yourself or others.
21. Do not rest your finger on the trigger when picking
up the tool, moving between operating areas and
positions or walking, as resting finger on trigger can
lead to inadvertent operation.
For tools with selective actuation, always check the
tool before use to ascertain the correct mode is
selected.
22. Only wear gloves that provide adequate feel and safe
control of triggers and any adjusting devices. When
resting the tool, lay it down on the flat surface. If you
use the hook equipped with the tool, hook the tool
securely on the stable surface
23. Do not operate when under the influence of alcohol,
drugs or the like.
24. Do not use the tool when you are on a scale,
stairs or scaffolds, ladders, or ladder alike
constructions, e.g. roof laths, when closing
boxes or crates, when fitting transportation
safety systems e.g. on vehicles and wagons.
Projectile hazards
1. The fastener driving tool shall be disconnected when
unloading fasteners, making adjustments, clearing
jams or changing accessories.
2. During operation be careful that fasteners penetrate
material correctly and cannot be deflected/ misfired
towards operator and/or any bystanders.
3. During operation, debris from workpiece and
fastening/collation system may be discharged.
4. Always wear protective goggles to protect
your eyes from injury when using power
tools. The goggles must comply with ANSI
Z87.1 in the USA, EN 166 in Europe, or AS/
NZS 1336 in Australia/New Zealand. In
Australia/New Zealand, it is legally required to wear a
face shield to protect your face, too. It is an employer’s
responsibility to enforce the use of appropriate safety
protective equipment by the tool operators and by
other persons in the immediate working area.
5. The risks to others shall be assessed by the operator.
6. Be careful with tools without workpiece contact as
they can be fired unintentionally and injure operator
and/or bystander.
7. Ensure tool is always safely engaged on the workpiece
and cannot slip.
8. Wear hearing protection to protect your ears
against exhaust noise and head protection.
Also wear light but not loose clothing.
Sleeves should be buttoned or rolled up. No
necktie should be worn.
Operating hazards
1. Hold the tool correctly: be ready to counteract normal
or sudden movements such as recoil.
2. Maintain a balanced body position and secure footing.
3. Appropriate safety glasses shall be used and
appropriate gloves and protective clothing are
recommended.
4. Appropriate hearing protection shall be worn.
5. Use the correct energy supply as directed in the
instruction manual.
6. Do not use the tool on moving platforms or back of
trucks. Sudden movement of the platform may lose
control of the tool and cause injury.
7. Always assume that the tool contains fasteners.
8. Do not rush the job or force the tool. Handle the tool
carefully.
9. Watch your footing and maintain your balance with the
tool. Make sure there is no one below when working
in high locations, and secure the air hose to prevent
danger if there is sudden jerking or catching.
10. On rooftops and other high locations, drive fasteners
as you move forward. It is easy to lose your footing
if you drive fasteners while inching backward. When
driving fasteners against perpendicular surface, work
from the top to the bottom. You can perform driving
operations with less fatigue by doing so.
11. A fastener will be bent or the tool can become jammed
if you mistakenly drive fastener on top of another
fastener or strike a knot in the wood. The fastener may
be thrown and hit someone, or the tool itself can react
dangerously. Place the fasteners with care.
12. Do not leave the loaded tool or the air compressor
under pressure for a long time out in the sun. Be sure
that dust, sand, chips and foreign matter will not enter
the tool in the place where you leave it setting.
13. Never attempt to drive fasteners from both the inside
and outside at the same time. Fasteners may rip
through and/or fly off, presenting a grave danger.
Repetitive motions hazards
1. When using a tool for long periods, the operator may
experience discomfort in the hands, arms, shoulders,
neck, or other parts of the body.
2. While using a tool, the operator should adopt a
suitable but ergonomic posture. Maintain secure
footing and avoid awkward or off-balanced postures.
3. If the operator experiences symptoms such as
persistent or recurring discomfort, pain, throbbing,
aching, tingling, numbness, burning sensation, or
stiffness, do not ignore these warning signs. The
operator should consult a qualified health professional
regarding overall activities.
4. The continuous use of the tool may cause repetitive
strain injury due to recoil produced by the tool.
5. To avoid repetitive strain injury, the operator should
not overreach or use excessive force. Additionally, the
operator should take a rest when feeling fatigue.
6. Conduct a risk assessment regarding repetitive

8
motion hazards. It should focus on muscular- skeletal
disorders and be preferentially based on the
assumption that decreasing fatigue during work is
effective in reducing disorders.
Accessory and consumable hazards
1. Disconnect the energy supply to the tool, such as
air or gas or battery as applicable, before changing/
replacing accessories such as workpiece contact, or
making any adjustments.
2. Use only the sizes and types of accessories that are
provided by the manufacturer.
3. Use only lubricants recommended in this manual.
Workplace hazards
1. Slips, trips and falls are major causes of workplace
injury. Be aware of slippery surfaces caused by use of
the tool and also of trip hazards caused by the air-line
hose.
2. Proceed with additional care in unfamiliar
surroundings. Hidden hazards may exist, such as
electricity or other utility lines.
3. This tool is not intended for use in potentially explosive
atmospheres and is not insulated from coming into
contact with electric power.
4. Make sure there are no electrical cables, gas pipes
etc. that could cause a hazard if damaged by use of
the tool.
5. Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
6. There may be local regulations concerning noise
which must be complied with by keeping noise levels
within prescribed limits. In certain cases, shutters
should be used to contain noise.
Dust and exhaust hazards
1. Always check your surroundings. The air exhausted
from the tool may blow dust or objects and hit
operator and/or bystanders.
2. Direct the exhaust so as to minimize disturbance of
dust in a dust filled environment.
3. If dust or objects are emitted in the work area, reduce
the emission as much as possible to reduce the health
hazards and risk of injury.
Noise hazards
1. Unprotected exposure to high noise levels can cause
permanent, disabling, hearing loss and other problems
such as tinnitus (ringing, buzzing, whistling or humming
in the ears).
2. Conduct a risk assessment regarding noise hazards in
the work area and implement appropriate controls for
these hazards.
3. Appropriate controls to reduce the risk may include
actions such as damping materials to prevent
workpieces from “ringing”.
4. Use appropriate hearing protection.
5. Operate and maintain the tool as recommended in
these instructions, to prevent an unnecessary increase
in noise levels.
6. Take noise reduction measures, for example placing
workpieces on sound damping supports.
Vibration hazards
1. The vibration emission during operation depends on
the gripping force, the contact pressure force, the
working direction, the adjustment of energy supply,
the workpiece, the workpiece support. Conduct a
risk assessment regarding vibration hazards and
implement appropriate controls for these hazards.
2. Exposure to vibration can cause disabling damage to
the nerves and blood supply of the hands and arms.
3. Wear warm clothing when working in cold conditions,
keep your hands warm and dry.
4. If you experience numbness, tingling, pain or
whitening of the skin in your fingers or hands, seek
medical advice from a qualified occupational health
professional regarding overall activities.
5. Operate and maintain the tool as recommended in
these instructions, to prevent an unnecessary increase
in vibration levels.
6. Hold the tool with a light, but safe, grip because the
risk from vibration is generally greater when the grip
force is higher.
Additional warnings for pneumatic tools
1. Compressed air can cause severe injury.
2. Always shut off air supply, and disconnect tool from air
supply when not in use.
3. Always disconnect the tool from the compressed
air supply before changing accessories, making
adjustments and/or repairs, when moving away from
an operating area to a different area.
4. Keep fingers away from trigger when not operating the
tool and when moving from one operating position to
another.
5. Never direct compressed air at yourself or anyone
else.
6. Whipping hoses can cause severe injury. Always
check for damaged or loose hoses or fittings.
7. Never carry a pneumatic tool by its hose.
8. Never drag a pneumatic tool by its hose.
9. When using pneumatic tools, do not exceed the
maximum operating pressure ps max.
10. Pneumatic tools should only be powered by
compressed air at the lowest pressure required for
the work process to reduce noise and vibration, and
minimize wear.
11. Using oxygen or combustible gases for
operating pneumatic tools creates a fire and
explosion hazard.
12. Be careful when using pneumatic tools as
the tool could become cold, affecting grip and control.
Additional warnings for tools with contact
actuation Capability
1. Do not rest your finger on the trigger when picking
up the tool, moving between operating areas and
positions or walking, as resting finger on trigger can
lead to inadvertent operation.
2. If this tool has either selective actuation for
contact actuation or continuous contact
actuation by actuation mode selectors or is
a contact actuation or continuous actuation
contact tool and marked with beside symbol,
intended uses are for production applications
such as pallets, furniture, manufactured
housings, upholstery and sheeting.
3. Do not use this tool in contact actuation for

9
applications such as closing boxes or crates and fitting
transportation safety systems on trailers and lorries.
4. Warning that the tool shall only be used in safe
working places.
5. Be careful when changing from one driving location to
another.

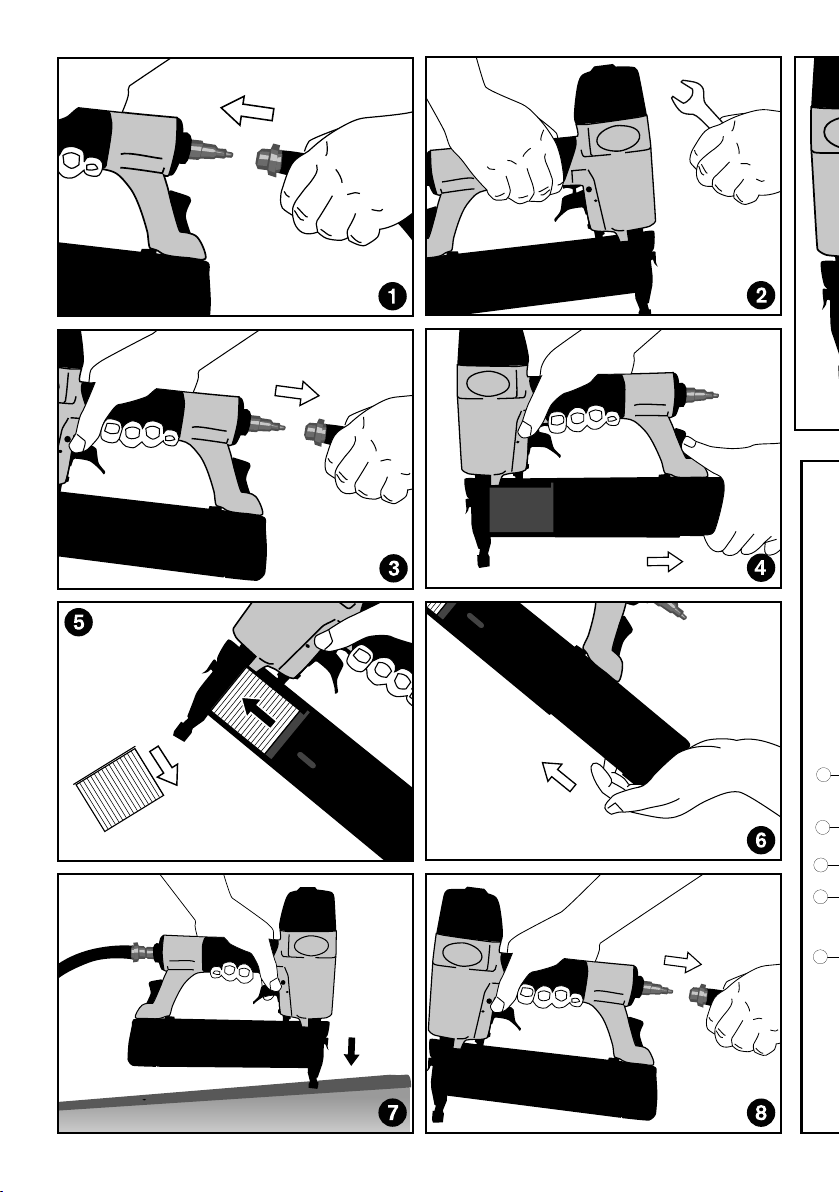

LOADING
1. Disconnect the tool from air supply. (Figure 3)
2. Release magazine by squeezing click lever. (Figure 4)
3. Loading staples: Place a strip of over the rail. (Figure
5) Push the rail until it clicks into place. (Figure 6)
4. Loading brads: Hold the nail gun downwards and load
a strip of nails into the cartridge, with the points facing
downwards. (Figure 5) Push the rail until it clicks into
place. (Figure 6)
5. Use only recommended fasteners (see technical
specifications).
6. The tool and the fasteners specified in the operating
instructions are to be considered as one unit safety
system.
TOOL USE
1. Keep tool pointed away from yourself and others
and connect tool to air supply. (Figure 1)
2. Tools shall be operated at the lowest pressure
needed for the application. This will reduce noise
levels, part wear and energy use.
3. Press the nose of the tool onto the workpiece to
be fastened and press the trigger to fire staples.
(Figure 7)
Adjust the mini pressure which is necessary for
the penetration of the fasteners. Then, make some
tests in starting with the lowest pressure.
4. Check whether the fastener has been driven into the
workpiece in accordance with the requirements.
- if the fastener is protruding, increase the air pressure
in increments of 0,5 bar, checking the result after
each new adjustment;
- if the fastener is driven into an excessive depth,
reduce the air pressure in increments of 0,5 bar until
the result is satisfactory.
5. You should endeavour in any event to work with the
lowest possible air pressure.
6. Hold the tool during the work operation in such a
way that no injuries can be caused to the head or to
the body in the event of a possible recoil consequent
upon a disruption in the energy supply or hard areas
within the workpiece.
7. The tool shall be disconnected from the compressed
air system for the purpose of transportation, especially
where ladders are used or where an unusual physical
posture is adopted whilst moving.
8. Carry the fastener driving tool at the workplace using
only the handle, and never with the trigger actuated.
9. Take conditions at the workplace into account.
Fasteners can penetrate thin workpieces or slip
off corners and edges of workpieces, and thus put
people at risk.
10. For personal safety, use protective equipment such as
hearing and eye protection.
11. The trigger and the safety yoke have to be actuated for
each driving operation, with the order of actuation not
being specified. For repeated driving operations, it is
sufficient if either the trigger remains activated and the
safety yoke is activated thereafter, or vice versa.
12. Avoid triggering the tool if the magazine is empty.
13. Any defective or improperly functioning tool must
immediately be disconnected from the compressed air
supply and passed to a specialist for inspection.
14. In the event of longer breaks in work or at the end
of the working shift, disconnect the tool from the
compressed air supply and it is recommended to
empty the magazine.
15. The compressed air connectors of the tool and the
hoses should be protected against contamination. The
ingress of coarse dust, chips, sand etc. will result in
leaks and damage to the tool and the couplings.
COMPRESSED AIR SYSTEM
1. Proper functioning of the fastener driving tool requires
filtered, dry < and lubricated > compressed air in
adequate quantities.
2. If the air pressure in the line system exceeds the
maximum allowable pressure of the fastener driving
tool, a pressure reducing valve followed by a
downstream safety valve shall additionally be fitted in
the supply line to the tool.
3. Connect the fastener driving tool to the compressed
air supply using suitable pressure hose equipped with
quick-action connectors. (Figure 1)
4. The compressor plant shall be adequately
dimensioned in terms of pressure output and
performance (volumetric flow) for the consumption
which is to be expected. Line sections which are too
small in relation to the length of the line (pipes and
hoses), as well as overloading the compressor, will
result in pressure drops.
5. Permanently laid compressed air pipelines should
have an internal diameter of at least 19 mm and a
corresponding large diameter where relatively long
pipelines or multiple users are involved.
6. Compressed air pipelines should be laid so as to
form a gradient (highest point in the direction to the
compressor). Easily accessible water separators
should be installed at the lowest points.
7. Junctions for users should be joined to the pipelines
from above.
8. Connecting points for fastener driving tools should be
fitted with a compressed air servicing unit (filter/water
separator/oiler) directly at the junction point.
9. Oilers must be checked on a daily basis and if
necessary topped up with the recommended
grade of oil (see TECHNICAL DATA). Where hose
lengths of over 10 m are used, the oil supply for
the fastener driving tool cannot be guaranteed. We
therefore recommend that 2 to 5 drops (depending
on the loading of the fastener driving tool ) of the
recommended oil (see TECHNICAL DATA) should be
added via the air inlet of the tool, or an oiler attached
directly to the fastener driving tool.
TROUBLESHOOTING AND MAINTENANCE
1. If a staple jam occurs, disconnect tool from air supply.
(Figure 8)
2. Release magazine and slide the rail back. Remove
jammed fasteners. (Figure 9)

10
TECHNISCHE DATEN
Werkzeug-
größe
Höhe 190 mm
Länge 225 mm
Breite 50 mm
Gewicht ohne Klammern 1.45 kg
Gewicht mit den schwers-
ten Klammern 1.53 kg
Lufteinlass 1/4"
Maximal zulässiger Betriebsdruck 8 bar
Betriebsdruck
Minimal
Minimal 5 bar
Maximal 7 bar
Auslösesysteme Kontaktauslösung
Einzelauslösung mit Sicherungsfolge RAPID no90: 15 -> 40 mm
RAPID no8: 15 -> 50 mm
Klammerabmessungen 1.3x1.0 mm
Nagelabmessungen 1.25x0.95 mm - 18Ga
Kontaktauslösung 110 Klammern Rapid no90
110 Drahtstifte Rapid no8
Empfohlenes Pneumatiköl Hydrauliköl ISO 46 oder
gleichwertig
Schallinforma-
tionen
(EN
12549:1999)
LpA, 1s, d 97.1 dB
Unsicherheit 2.5 dB
LwA, 1s, d 84.1 dB
Unsicherheit 2.5 dB
LpC, peak 106.7 dB
Unsicherheit 2.5 dB
Diese Werte sind auf das Werkzeug bezogene Kennwerte
und bezeichnen nicht die Lärmentwicklung am Ort
der Verwendung. Der Lärm am Ort der Verwendung
hängt beispielsweise von der Arbeitsumgebung, dem
Werkstück, der Werkstückunterlage und der Anzahl der
Nageloperationen ab. Die Vorbereitung des Arbeitsplatzes
kann ebenfalls zur Reduzierung des Schallpegels
beitragen, z. B. durch das Unterfüttern des Werkstücks mit
schalldämpfenden Unterlagen.
Vibrationsinformationen
(ISO 8662-11:1999)
Vibration 6,773 m/s2
Unsicherheit 1,5 m/s2
Dieser Wert ist ein auf das Werkzeug bezogener
Kennwert und gibt nicht den Einfluss auf das Hand-Arm-
System bei Verwendung wieder. Jeglicher Einfluss auf
das Hand-Arm-System bei Verwendung des Werkzeuges
hängt z. B. von der Griffkraft, der Kontaktdruckkraft, der
Arbeitsrichtung, der Einstellung der Druckluftversorgung,
dem Werkstück oder der Werkstückunterlage ab.
SYMBOLE
Nachstehend sind Symbole aufgeführt, auf die Sie beim
Werkzeuggebrauch stoßen können. Sie sollten noch vor
Arbeitsbeginn ihre Bedeutung kennen.
Lesen und beachten Sie die Geräteaufkleber
und die Anleitung. Die Nichtbeachtung kann
zu schweren Verletzungen führen.
Anwender und andere Personen im
Arbeitsbereich müssen einen stoßfesten
Augenschutz mit Seitenschutz tragen.
Anwender und andere Personen im
Arbeitsbereich müssen einen Gehörschutz
tragen.
PNEUMATISCHES TACKER- UND NAGELGERÄT
Betriebsanleitung - Übersetzung der ursprünglichen
3. Or remove the face plate screws, and remove the
jammed projectile. Put back face plate and screw
fixation in ensuring the proper functioning of the
security probe. (Figure 10)
MAINTENANCE:
1. While tool is disconnected from air supply, make daily
inspection to ensure free movement of safety yoke and
trigger.
2. All screws should be kept tight. (Figure 2)
Loose screws result in unsafe operation and parts
breakage. Squirt oil lightly with 2 or 3 oil drops into the
air inlet.
3. Only use recommended oil in the technical
specifications. Keep the tool clean. Wipe it regularly
with a dry cloth, and inspect for wear. Lubricate the
sliding parts of the magazine occasionally to prevent
wear.
4. Do not use flammable cleaning solutions. Do not soak
and use solvent, such solutions may damage O-rings
and other sensitive tool parts. Use clean, dry air.
Preferably use a processing unit of compressed
air upstream of the connection of the tool. Repairs
other than those described here should be
performed only by trained, qualified personnel or by
after-sales-service of the producer.
SPARE PARTS LIST
Follow local regulations when disposing of the tool.

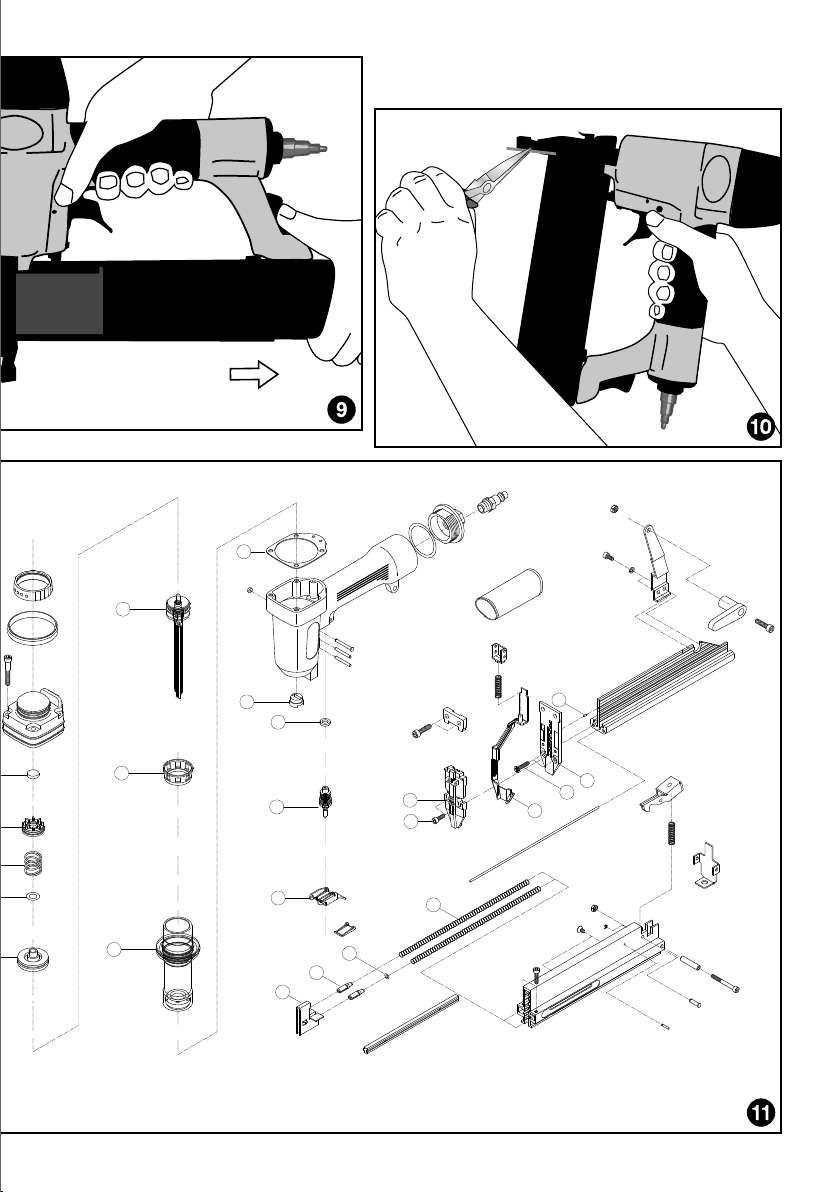

PBS151 Spare Parts list (Figure 11)
Index Art. No Description
A 5000160 Repair Kit A for PBS151
B 5000161 Repair Kit B for PBS151
C 5000162 Repair Kit C for PBS151

11
Das Gerät kann im
Kontaktauslösungsmodus betrieben werden.
Verwenden Sie das Werkzeug nicht,
wenn Sie sich auf einer Waage, einer
Treppe oder einem Gerüst, einer Leiter
oder leiterähnlichen Konstruktionen
befinden, z. B. aus Dachlatten, beim
Schließen von Kästen oder Kisten, wenn
Transportsicherheitssysteme angebracht
werden z.B. an Anhängern und LKW.
Verwenden Sie niemals Sauerstoff,
Kohlendioxyd oder andere Flaschengase als
Energiequelle für dieses Werkzeug.
ALLGEMEINE SICHERHEITSHINWEISE
1. Lesen Sie diese Bedienungsanleitung,
bevor Sie das Werkzeug verwenden,
um Ihre persönliche Sicherheit sowie
den ordnungsgemäßen Betrieb und die
Wartung des Werkzeugs zu gewährleisten.
2. Bewahren Sie alle Warnhinweise und Anleitungen zum
späteren Nachschlagen auf.
3. Das Werkzeug ist nur für den professionellen
Gebrauch bestimmt. Verwenden Sie es nicht
für andere Zwecke. Es ist nicht dafür ausgelegt,
Befestigungsmittel direkt in ein hartes Material wie
Stahl oder Beton einzutreiben.
4. Der Benutzer sollte die spezifischen Risiken
einschätzen, die sich aus der jeweiligen Anwendung
ergeben.
5. Jeder andere Gebrauch außer dem beabsichtigten
Gebrauch dieses Werkzeugs ist verboten.
Eintreibgeräte mit ständiger Kontaktauslösung
oder Kontaktauslösung dürfen nur für
Produktionsanwendungen verwendet werden.
6. Halten Sie die Finger vom Auslöser fern, wenn Sie
dieses Werkzeug nicht benutzen, und wenn Sie von
einer Arbeitsposition zu einer anderen wechseln.
7. Mehrfache Gefahren. Lesen und verstehen Sie die
Sicherheitsanweisungen, bevor Sie Zubehör am
Werkzeug anschließen, abtrennen, laden, betreiben,
das Werkzeug warten, oder Zubehör am Werkzeug
wechseln. Anderenfalls kann es zu schweren
Körperverletzungen kommen.
8. Halten Sie alle Körperteile, wie Hände und Beine
usw., aus der Schussrichtung fern, und stellen Sie
sicher, dass das Befestigungselement nicht durch das
Werkstück hindurch in Teile des Körpers eindringen
kann.
9. Beachten Sie bei Benutzung des Werkzeugs, dass
das Befestigungselement abgelenkt werden und
Verletzungen verursachen kann.
10. Halten Sie das Werkzeug mit festem Griff, und richten
Sie sich darauf ein, Rückstoß abzufangen.
11. Nur technisch versierte Bediener sollten das
Eintreibgerät benutzen.
12. Unterlassen Sie jegliche Abänderung des
Eintreibgeräts. Abänderungen können die Effektivität
der Sicherheitsmaßnahmen verringern und die
Gefahren für den Bediener und/oder Umstehende
erhöhen.
13. Werfen Sie die Betriebsanleitung nicht weg.
14. Benutzen Sie ein Werkzeug nicht, wenn es beschädigt
worden ist.
15. Lassen Sie bei der Handhabung von
Befestigungselementen, besonders beim
Beladen und Entladen, Vorsicht walten, da die
Befestigungselemente scharfe Spitzen aufweisen, die
Verletzungen verursachen können.
16. Überprüfen Sie das Werkzeug vor Gebrauch immer
auf beschädigte, falsch angeschlossene oder
verschlissene Teile.
17. Strecken Sie sich bei der Arbeit nicht zu weit vor.
Benutzen Sie das Werkzeug nur an einem sicheren
Arbeitsplatz. Achten Sie stets auf sicheren Stand und
gute Balance.
18. Halten Sie Umstehende fern (wenn Sie in einem
Bereich arbeiten, wo die Wahrscheinlichkeit von
durchgehendem Personenverkehr hoch ist). Markieren
Sie Ihren Arbeitsbereich deutlich.
19. Richten Sie das Werkzeug niemals auf sich selbst
oder andere Personen.
20. Legen Sie Ihren Finger nicht auf den Auslöser,
wenn Sie das Werkzeug aufheben, sich zwischen
Arbeitsbereichen und -positionen bewegen oder
gehen, weil das zu einer unbeabsichtigten Betätigung
führen kann. Werkzeuge mit selektiver Betätigung sind
vor Gebrauch stets zu überprüfen, um sicherzustellen,
dass der korrekte Modus gewählt ist.
21. Tragen Sie nur Handschuhe, die ein angemessenes
Gefühl und sichere Kontrolle von Auslösern und
Einstellvorrichtungen gewähren.
22. Legen Sie das Werkzeug im Ruhezustand auf einer
ebenen Fläche ab. Wenn Sie den am Werkzeug
angebrachten Aufhänger verwenden, hängen Sie das
Werkzeug sicher an einer stabilen Oberfläche auf.
23. Unter dem Einfluss von Alkohol, Drogen oder
dergleichen nicht in Betrieb nehmen.
24. Verwenden Sie das Werkzeug nicht, wenn
Sie sich auf einer Waage, einer Treppe
oder einem Gerüst, einer Leiter oder
leiterähnlichen Konstruktionen befinden, z.
B. aus Dachlatten, beim Schließen von Kästen oder
Kisten, wenn Transportsicherheitssysteme angebracht
werden z.B. an Anhängern und LKW.
Gefahren von Geschossen
1. Das Eintreibgerät ist grundsätzlich von
der Druckluftquelle zu trennen, wenn
Befestigungselemente entladen, Einstellungen
vorgenommen, Nagelstaus beseitigt oder Zubehörteile
gewechselt werden.
2. Achten Sie während der Arbeit darauf, dass
die Befestigungselemente das Material korrekt
durchdringen und nicht fälschlicherweise auf
den Bediener und/oder Umstehende abgelenkt/
abgeschossen werden können.
3. Während der Arbeit können Bruchstücke vom
Werkstück und Befestigungs-/Sammelsystem

12
abgegeben werden.
4. Tragen Sie stets eine Schutzbrille,
um Ihre Augen bei Verwendung von
Elektrowerkzeugen vor Verletzung zu
schützen. Die Brille muss den Vorschriften
ANSI Z87.1 in den USA, EN 166 in Europa oder AS/
NZS 1336 in Australien/Neuseeland entsprechen.
In Australien/Neuseeland ist das Tragen eines
Gesichtsschutzes gesetzlich vorgeschrieben, um auch
Ihr Gesicht zu schützen. Der Arbeitgeber ist dafür
verantwortlich, den Gebrauch von angemessener
Schutzausrüstung für die Werkzeugbenutzer und
andere Personen im unmittelbaren Arbeitsbereich
durchzusetzen.
5. Die Gefahren für andere Personen sind vom Bediener
zu beurteilen.
6. Lassen Sie bei Werkzeugen ohne Werkstückkontakt
Vorsicht walten, weil sie unbeabsichtigt ausgelöst
werden können und den Bediener und/oder
Umstehende verletzen können.
7. Vergewissern Sie sich stets, dass das Werkzeug
sicher auf dem Werkstück aufsitzt und nicht
abrutschen kann.
8. Tragen Sie einen Gehörschutz, um Ihre
Ohren vor dem Auslassgeräusch zu
schützen, und einen Kopfschutz. Tragen Sie
außerdem leichte, aber keine weite Kleidung.
Ärmel müssen zugeknöpft oder hochgerollt sein. Das
Tragen einer Krawatte ist unzulässig.
Gefahren beim Betrieb
1. Halten Sie das Werkzeug korrekt: richten Sie sich
darauf ein, normalen oder plötzlichen Bewegungen,
wie z. B. Rückstoß, entgegenzuwirken.
2. Behalten Sie eine ausbalancierte Körperhaltung und
sicheren Stand bei.
3. Tragen Sie eine geeignete Schutzbrille; außerdem
wird das Tragen geeigneter Handschuhe und
Schutzkleidung empfohlen.
4. Tragen Sie einen geeigneten Gehörschutz.
5. Verwenden Sie die korrekte Energiequelle gemäß den
Anweisungen in der Betriebsanleitung.
6. Benutzen Sie das Werkzeug nicht auf beweglichen
Plattformen oder auf der Ladefläche von Lastwagen.
Eine plötzliche Bewegung der Plattform kann zum
Verlust der Kontrolle über das Werkzeug führen und
Verletzungen verursachen.
7. Gehen Sie stets davon aus, dass sich
Befestigungsmittel im Werkzeug befinden.
8. Arbeiten Sie nicht überhastet, und verwenden Sie das
Werkzeug nicht mit zu hohem Kraftaufwand. Gehen
Sie mit dem Werkzeug sorgfältig um.
9. Achten Sie beim Arbeiten mit dem Werkzeug auf
sicheren Stand und auf Ihr Gleichgewicht. Stellen
Sie sicher, dass sich bei Arbeiten an hochgelegenen
Arbeitsplätzen keine Personen unterhalb Ihres
Standorts aufhalten, und sichern Sie den
Druckluftschlauch, um Gefahren durch plötzliches
Rucken oder Hängenbleiben zu vermeiden.
10. Bewegen Sie sich beim Eintreiben von
Befestigungsmitteln auf Dächern und anderen
hochgelegenen Orten in Vorwärtsrichtung. Wenn
Sie sich beim Arbeiten rückwärts bewegen, können
Sie leicht den Stand verlieren. Arbeiten Sie beim
Eintreiben von Befestigungsmitteln an senkrechten
Flächen von oben nach unten. Das Arbeiten auf diese
Weise ist weniger ermüdend.
11. Wenn Sie versehentlich auf ein anderes
Befestigungsmittel oder auf einen Ast im Holz treffen,
kann sich das Befestigungsmittel verbiegen oder
im Werkzeug verklemmen. Das Befestigungsmittel
kann herausgeschleudert werden und Personen
treffen, oder das Werkzeug selbst kann
gefährliche Bewegungen machen. Setzen Sie die
Befestigungsmittel mit Sorgfalt.
12. Das mit Befestigungsmitteln geladene Werkzeug
und den Kompressor nicht längere Zeit der
Sonneneinstrahlung aussetzen - insbesondere, wenn
sie unter Druck stehen. Achten Sie darauf, dass am
Ablageplatz des Werkzeugs keine Fremdkörper wie
Staub, Sand, Späne oder sonstige Materialien in das
Werkzeug eindringen.
13. Treiben Sie Befestigungsmittel niemals gleichzeitig von
innen und außen ein. Die Befestigungsmittel können
durchschießen und/ oder umher fliegen und stellen
eine große Gefahr dar.
RSI-Syndrom verursachende Gefahren
1. Wird ein Werkzeug über längere Zeitspannen
benutzt, kann der Bediener Beschwerden in Händen,
Armen, Schultern, Nacken oder anderen Körperteilen
verspüren.
2. Bei der Benutzung eines Werkzeugs sollte der
Bediener eine geeignete, aber ergonomische Haltung
annehmen. Behalten Sie sicheren Stand bei, und
vermeiden Sie unbehagliche oder unausbalancierte
Haltungen.
3. Falls der Bediener Symptome, wie z. B. anhaltende
oder immer wiederkehrende Beschwerden,
Schmerzen, Pochen, Reißen, Kribbeln, Taubheit,
Brennen oder Steifigkeit verspürt, sollten diese
Warnzeichen nicht ignoriert werden. Der Bediener
sollte einen qualifizierten Gesundheitsexperten in
Bezug auf allgemeine Aktivitäten konsultieren.
4. Fortgesetzter Gebrauch des Werkzeugs kann
RSI-Syndrom durch den vom Werkzeug erzeugten
Rückstoß verursachen.
5. Um RSI-Syndrom zu vermeiden, sollte sich der
Bediener nicht übernehmen oder übermäßige Kraft
anwenden. Darüber hinaus sollte der Bediener eine
Pause einlegen, wenn er Müdigkeit verspürt.
6. Führen Sie eine Gefährdungsabschätzung bezüglich
Gefahren durch wiederholte Beanspruchung durch.
Diese sollte sich auf Muskel-Skelett-Erkrankungen
konzentrieren und vorzugsweise auf der Annahme
basieren, dass geringere Ermüdung während der
Arbeit effektiv zur Reduzierung von Erkrankungen ist.
Durch Zubehör und Verbrauchsmaterial
verursachte Gefahren

13
1. Trennen Sie das Werkzeug von seiner jeweiligen
Energiequelle, wie z. B. Luft oder Gas oder Batterie,
wo anwendbar, bevor Sie Zubehörteile, wie z. B. den
Werkstückkontakt, austauschen oder Einstellungen
vornehmen.
2. Verwenden Sie nur Zubehörteile der vom Hersteller
gelieferten Größen und Typen.
3. Verwenden Sie nur die in dieser Anleitung
empfohlenen Schmiermittel.
Gefahren am Arbeitsplatz
1. Ausrutschen, Stolpern und Stürzen sind
Hauptursachen für Verletzungen am Arbeitsplatz.
Achten Sie auf schlüpfrige Oberflächen, die durch
den Gebrauch des Werkzeugs verursacht werden,
und auch auf Stolpergefahren, die durch den
Druckluftschlauch verursacht werden.
2. Lassen Sie in fremden Umgebungen zusätzliche
Sorgfalt walten. Verborgene Gefahren, wie z. B.
Stromkabel oder andere Versorgungsleitungen,
können vorhanden sein.
3. Dieses Werkzeug ist nicht für den Einsatz in potenziell
explosiven Atmosphären vorgesehen und ist nicht
gegen Kontakt mit Strom isoliert.
4. Vergewissern Sie sich, dass keine Stromkabel,
Gasrohre usw. vorhanden sind, die bei Beschädigung
durch den Einsatz des Werkzeugs eine Gefahr
darstellen können.
5. Der Arbeitsplatz muss sauber, aufgeräumt und gut
beleuchtet sein. Unordnung und Dunkelheit am
Arbeitsbereich bringen Unfallgefahren mit sich.
6. Befolgen Sie etwaige örtliche Lärmschutzvorschriften,
und halten Sie die vorgeschriebenen Grenzen für
Geräuschpegel ein. In bestimmten Fällen muss der
Lärmpegel mit Hilfe von Schallschutzwänden/-lamellen
gedämpft werden.
Durch Staub und Abgase verursachte Gefahren
1. Überprüfen Sie stets Ihre Umgebung. Die vom
Werkzeug ausgeblasene Luft kann Staub oder
Objekte aufwirbeln und den Bediener und/oder
Umstehende treffen.
2. Lenken Sie die Abluft so, dass Aufwirbelung von
Staub in einer staubgefüllten Umgebung minimiert
wird.
3. Werden Staub oder Objekte im Arbeitsbereich
emittiert, reduzieren Sie die Emissionen so weit wie
möglich, um Gesundheitsrisiken und Verletzungsgefahr
zu verringern.
Gefahren durch Lärm
1. Ungeschützte Einwirkung von hohen Geräuschpegeln
kann permanente, behindernde Gehörschädigung
und andere Probleme wie Tinnitus (Klingeln, Sausen,
Pfeifen oder Brummen in den Ohren) verursachen.
2. Führen Sie eine Gefährdungsabschätzung bezüglich
Lärmgefahren im Arbeitsbereich durch, und realisieren
Sie angemessene Kontrollen für diese Gefahren.
3. Geeignete Kontrollen zur Verringerung des Risikos
können Maßnahmen, wie Dämpfungsmaterial,
beinhalten, um „Klingeln“ von Werkstücken zu
verhindern.
4. Verwenden Sie einen geeigneten Gehörschutz.
5. Betreiben und warten Sie das Werkzeug gemäß den
Empfehlungen in dieser Anleitung, um eine unnötige
Zunahme von Geräuschpegeln zu verhindern.
6. Ergreifen Sie Lärmreduzierungsmaßnahmen,
indem Sie beispielsweise Werkstücke auf
Schalldämpfungsstützen legen.
Gefahren durch Vibrationen
1. Die Schwingungsemission während der Arbeit
hängt von der Greifkraft, der Anpresskraft,
der Arbeitsrichtung, der Einstellung der
Energieversorgung, dem Werkstück und
der Werkstückauflage ab. Führen Sie
eine Gefährdungsabschätzung bezüglich
Vibrationsgefahren durch, und realisieren Sie
angemessene Kontrollen für diese Gefahren.
2. Einwirkung von Vibrationen kann behindernde
Schäden an den Nerven und Blutgefäßen der Hände
und Arme verursachen.
3. Tragen Sie beim Arbeiten unter kalten Bedingungen
warme Kleidung, und halten Sie Ihre Hände warm und
trocken.
4. Wenn Sie Taubheit, Kribbeln, Schmerzen oder
Bleichwerden der Haut an Ihren Fingern oder Händen
erleben, holen Sie sich medizinischen Rat von einem
qualifizierten Berufsmediziner in Bezug auf allgemeine
Aktivitäten.
5. Betreiben und warten Sie das Werkzeug gemäß den
Empfehlungen in dieser Anleitung, um eine unnötige
Zunahme von Vibrationspegeln zu verhindern.
6. Halten Sie das Werkzeug mit leichtem, aber sicherem
Griff, weil die Gefährdung durch Vibrationen bei
höherer Greifkraft im Allgemeinen größer ist.
Zusätzliche Warnungen für Druckluftwerkzeuge
1. Druckluft kann schwere Verletzungen verursachen.
2. Stellen Sie immer die Druckluftversorgung
ab, und trennen Sie das Werkzeug von der
Druckluftversorgung, wenn es nicht benutzt wird.
3. Trennen Sie das Werkzeug immer von der
Druckluftversorgung, bevor Sie Zubehörteile wechseln,
Einstellungen und/oder Reparaturen vornehmen, und
wenn Sie sich von einem Arbeitsbereich zu einem
anderen bewegen.
4. Halten Sie die Finger vom Auslöser fern, wenn Sie
dieses Werkzeug nicht benutzen, und wenn Sie von
einer Arbeitsposition zu einer anderen wechseln.
5. Richten Sie Druckluft niemals auf sich selbst oder
andere Personen.
6. Peitschende Schläuche können schwere Verletzungen
verursachen. Prüfen Sie stets, ob beschädigte oder
lockere Schläuche oder Anschlussstutzen vorhanden
sind.
7. Tragen Sie ein Druckluftwerkzeug niemals an seinem
Schlauch.
8. Ziehen Sie ein Druckluftwerkzeug niemals an seinem

14
Schlauch.
9. Bei Benutzung von Druckluftwerkzeugen darf der
maximale Betriebsdruck ps max. nicht überschritten
werden.
10. Druckluftwerkzeuge sollten nur mit Druckluft bei der
niedrigsten für den Arbeitsvorgang erforderlichen
Druckeinstellung betrieben werden, um Lärm und
Vibrationen zu verringern und Verschleiß zu minimieren.
11. Die Verwendung von Sauerstoff oder
brennbaren Gasen für den Betrieb von
Druckluftwerkzeugen erzeugt eine Brand-
und Explosionsgefahr.
12. Lassen Sie bei der Benutzung von
Druckluftwerkzeugen Vorsicht walten, weil das
Werkzeug kalt werden könnte, wodurch Griff und
Kontrolle beeinflusst werden.
Zusätzliche Warnungen für Werkzeuge mit
Kontaktauslösungsvermögen
1. Legen Sie Ihren Finger nicht auf den Auslöser,
wenn Sie das Werkzeug aufheben, sich zwischen
Arbeitsbereichen und -positionen bewegen oder
gehen, weil das zu einer unbeabsichtigten Betätigung
führen kann.
2. Wenn das Werkzeug entweder über die
Auswahl zwischen Einzelkontaktauslösung
und Dauerkontaktauslösung verfügt oder es
sich um ein Gerät mit Einzelkontaktauslösung
oder mit Dauerkontaktauslösung mit
nebenstehendem Symbol handelt,
sind die vorgesehenen Anwendungen
Produktionsanwendungen wie z. B. Palettenbau,
Möbelbau, Fertighäuser, Polstern und
Folienbefestigung.
3. Verwenden Sie die Kontaktauslösung nicht bei
Anwendungen wir z. B. dem Schließen von
Kisten und Verschlägen oder dem Anbringen von
Transportsicherungen an Anhängern und LKW.
4. Achtung: das Gerät darf nur an einem sicheren
Arbeitsplatz verwendet werden.
5. Seien Sie vorsichtig beim Wechseln von einer
Eintreibstelle zur nächsten.
LADEN
1. Trennen Sie das Werkzeug von der
Druckluftversorgung ab.(Figure 3)
2. Lösen Sie das Magazin, indem Sie auf den Hebel
drücken. (Figure 4)
3.Beladen mit Klammern: drehen Sie das Gerät
um. Legen Sie einen Klammerstab in das
Magazin, mit den Spitzen nach oben. (Figure 5)
Danach schließen Sie das Magazin indem Sie es
vollständig nach vorn schieben. (Figure 6)
4. Laden von Drahtstiften: Halten Sie die Nagelpistole
nach unten und laden Sie einen Streifen Nägel
in die Kartusche, wobei die Spitzen nach unten
weisen. (Figure 5) Drücken Sie auf die Schiene, bis
sie mit einem Klicken einrastet.(Figure 6)
5. Verwenden Sie nur empfohlene
Befestigungselemente (siehe technische Daten).
6. Das in der Bedienungsanleitung angegebene
Werkzeug und die Befestigungselemente gelten als
ein Sicherheitssystem.
VERWENDUNG DES WERKZEUGS
1.Halten Sie das Werkzeug von sich und anderen
Personen entfernt und schließen Sie es an die
Druckluftversorgung an. (Figure 1)
2. Werkzeuge sind mit dem für die Anwendung niedrigst
möglichen Druck zu betreiben. Dies reduziert
Schallpegel, Teileverschleiß und Energieverbrauch.
3. Drücken Sie die Nase des Werkzeuges auf das
zu befestigende Werkstück und drücken Sie auf
den Auslöseschalter, um Befestigungselemente
auszuschießen. (Figure 7)
Stellen Sie den für das Eindringen der
Befestigungselemente erforderlichen Minimaldruck ein.
Führen Sie dann einige Versuche durch, Sie mit dem
niedrigsten Druck beginnen.
4. Prüfen Sie, ob das Befestigungsmaterial entsprechend
den Anforderungen in das Werkstück eingetrieben
wurde.
- wenn das Befestigungsmittel nicht vollständig
eingetrieben wurde, erhöhen Sie den Luftdruck
in Schritten von 0,5 bar und überprüfen Sie das
Ergebnis nach jeder neuen Einstellung.
- wenn das Befestigungsmittel zu tief eingetrieben
wird, reduzieren Sie den Luftdruck in Schritten von
0,5 bar, bis das Ergebnis zufriedenstellend ist.
5. Sie sollten immer bemüht sein, mit dem
geringstmöglichen Luftdruck zu arbeiten.
6. Halten Sie das Werkzeug beim Arbeiten so, dass Sie
sich bei einem möglichen Rückschlag, hervorgerufen
durch eine Unterbrechung in der Energieversorgung
oder durch harte Teile im Werkstück, nicht am Kopf
oder Körper verletzen können.
7. Trennen Sie das Gerät vom Druckluftsystem, bevor Sie
es an einen anderen Ort transportieren, insbesondere
wenn Leitern genutzt werden oder während der
Bewegung eine ungewöhnliche Körperhaltung
eingenommen wird.
8. Tragen Sie das Werkzeug nur am Griff und niemals mit
gedrücktem Auslösehebel.
9. Berücksichtigen Sie die Bedingungen am Arbeitsplatz.
Befestigungsmittel können dünne Werkstücke
durchdringen oder von Ecken und Kanten von
Werkstücken abrutschen und somit Personen
gefährden.
10. Verwenden Sie aus Sicherheitsgründen
Schutzausrüstung wie Gehör- und Augenschutz.
11. Der Auslöser und die Auslösesicherung müssen für
jeden Eintreibvorgang betätigt werden, wobei die
Reihenfolge der Betätigung nicht vorgegeben ist.
Für anschließende Eintreibvorgänge reicht es aus,
wenn entweder der Auslöser betätigt bleibt und die
Auslösesicherung betätigt wird, oder umgekehrt.
12. Vermeiden Sie das Auslösen des Werkzeugs, wenn
das Magazin leer ist.
13. Ein defektes oder nicht einwandfrei arbeitendes
Eintreibgerät muss sofort von der Pneumatik-
Druckquelle getrennt werden und einem Spezialisten

15
zur Prüfung übergeben werden.
14. Bei längeren Arbeitspausen oder Arbeitsende trennen
Sie das Gerät von der Pneumatik-Druckquelle. Es wird
empfohlen, das Magazin zu entleeren.
15. Die Druckluftanschlüsse des Werkzeugs und der
Schläuche sind vor Verschmutzung zu schützen. Das
Eindringen von grobem Staub, Spänen, Sand usw.
führt zu Undichtigkeiten und zur Beschädigung des
Werkzeugs und der Kupplungen.
DRUCKLUFTSYSTEM
1. Für den einwandfreien Betrieb des Eintreibwerkzeugs
ist gefilterte, trockene und geölte Druckluft in
ausreichenden Mengen erforderlich.
2. Übersteigt der Luftdruck im Leitungssystem den
maximal zulässigen Druck des Werkzeugs zum
Eintreiben von Befestigungselementen, ist in der
Versorgungsleitung des Werkzeugs zusätzlich
ein Druckminderventil und ein nachgeschaltetes
Druckbegrenzungsventil anzubringen.
3. Verbinden Sie das Eintreibwerkzeug mit
der Pneumatik-Druckquelle durch einen mit
Schnellkupplungen ausgerüsteten, zweckmäßigen
Druckschlauch. (Figure 1)
4. Die Kompressoranlage muss hinsichtlich Druckleistung
und Leistung (Volumenstrom) für den zu erwartenden
Verbrauch ausreichend dimensioniert sein. Zu kleine
Leitungsabschnitte im Verhältnis zur Leitungslänge
(Rohre und Schläuche) sowie eine Überlastung des
Kompressors führen zu Druckabfällen.
5. Fest verlegte Druckluftleitungen sollten einen
Innendurchmesser von mindestens 19 mm und einen
entsprechend großen Durchmesser haben, wenn
relativ lange Leitungen oder mehrere Benutzer beteiligt
sind.
6. Druckluftleitungen sind so zu verlegen, dass ein
Gefälle entsteht (höchster Punkt in Richtung
Kompressor). Leicht zugängliche Wasserabscheider
sollten an den tiefsten Stellen installiert werden.
7. Abzweigungen für Benutzer sollten von oben an die
Leitungen angeschlossen werden.
8. Anschlussstellen für Eintreibwerkzeuge sollten
mit einer Druckluftwartungseinheit (Filter/
Wasserabscheider/Öler) direkt an der Anschlussstelle
versehen werden.
9. Öler müssen täglich überprüft und gegebenenfalls
mit der empfohlenen Ölsorte aufgefüllt werden (siehe
TECHNISCHE DATEN). Bei Schlauchlängen über
10 m kann die Ölversorgung für das Eintreibwerkzeug
nicht garantiert werden. Wir empfehlen daher, 2
bis 5 Tropfen (abhängig von der Belastung des
Eintreibwerkzeugs) des empfohlenen Öls (siehe
TECHNISCHE DATEN) über den Lufteinlass des
Werkzeugs oder über einen Öler, der direkt am
Schraubwerkzeug angebracht ist, einzufüllen.
FEHLERSUCHE UND WARTUNG
1. Wenn die Befestigungselemente verklemmen,
trennen Sie das Werkzeug von der
Druckluftversorgung. (Figure 8)
2. Lösen Sie das Magazin und schieben Sie die
Schiene zurück. (Figure 9)
3. Entfernen Sie verklemmte Befestigungselemente.
(Figure 10)
WARTUNG:
1. Prüfen Sie das Werkzeug bei abgetrennter
Druckluftversorgung täglich auf freie Beweglichkeit
von Auslösesicherung und Auslöseschalter.
2. Alle Schrauben müssen fest angezogen sein.
(Figure 2)
Lockere Schrauben führen zu einem unsicheren
Betrieb und zur Beschädigung von Teilen. Geben
Sie 2 - 3 Tropfen Öl in den Lufteinlass.
3. Verwenden Sie nur das in den technischen Daten
empfohlene Öl. Halten Sie das Werkzeug sauber.
Reinigen Sie es regelmäßig mit einem trocken Tuch
und prüfen Sie es auf Verschleiß. Schmieren Sie
gelegentlich die beweglichen Teile des Magazins,
um Verschleiß vorzubeugen.
4. Verwenden Sie keine brennbaren
Reinigungslösungen. Tauchen Sie das Werkzeug
nicht ein und verwenden Sie kein Lösungsmittel;
diese können O-Ringe und andere empfindliche
Teile des Werkzeugs beschädigen. Verwenden Sie
saubere, trockene Luft. Verwenden Sie möglichst
eine Druckluft-Wartungseinheit in der Zuleitung
zum Werkzeug. Andere als die hier beschriebenen
Wartungsarbeiten dürfen nur von geschultem,
qualifiziertem Personal oder von Kundendienst-
personal des Herstellers durchgeführt werden.
ERSATZTEILLISTE
Befolgen Sie bei der entsorgung des Werkzeugs die
örtlichen Vorschriften.
PBS151 Ersatzteilliste (Figure 11)
Nr. Art.-Nr. Bezeichnung
A 5000160 Reparatur-Set A für PBS151
B 5000161 Reparatur-Set B für PBS151
C 5000162 Reparatur-Set C für PBS151
