RCF BM7801FM User manual

the rules of sound
DXT
7000
BM
7801FM
User manual
User manual
User manual
Manuale d’uso
Manuale d’uso
Manuale d’uso
FIREMAN’S PAGING MICROPHONE
FIREMAN’S PAGING MICROPHONE
BASE MICROFONICA D’EMERGENZA PER VIGILI DEL FUOCO
BASE MICROFONICA D’EMERGENZA PER VIGILI DEL FUOCO


ENGLISHITALIANO
INDICE - ITALIANO
AVVERTENZE PER LA SICUREZZA pag. 04
1. DESCRIZIONE E PANNELLO FRONTALE pag. 05
2. FUNZIONI pag. 05
2.1. STATO D’ATTESA pag. 05
2.2. ANNUNCI DA ALTRE UNITÀ pag. 06
2.3. ANNUNCI pag. 06
3. TASTI ALLARME / FUNZIONE pag. 06
3.1. ANNUNCI SELETTIVI pag. 06
3.2. RIPRODUZIONE MESSAGGI REGISTRATI pag. 06
3.3. ANNUNCI TRAMITE UN LETTORE AUDIO ESTERNO
COLLEGATO ALL’INGRESSO AUX IN pag. 07
3.4. ATTIVAZIONE DELLE USCITE DI CONTROLLO pag. 07
4. COLLEGAMENTI ED IMPOSTAZIONI pag. 08
4.1. MICROINTERRUTTORI (“dip-switches”) DEL PANNELLO POSTERIORE pag. 08
4.2. TABELLA DEGLI INDIRIZZI pag. 08
4.3. PRESE RJ PER IL COLLEGAMENTO pag. 09
4.4. INGRESSO AUX IN pag. 09
4.5. CONTROLLI DI VOLUME pag. 09
5. DATI TECNICI pag. 09
INDEX - ENGLISH
SAFETY PRECAUTIONS page 10
1. DESCRIPTION AND FRONT PANEL page 11
2. FUNCTIONS page 11
2.1. IDLE STATE page 11
2.2. PAGING FROM OTHER UNITS (BUSY SYSTEM) page 11
2.3. PAGING page 12
3. ALARM / FUNCTION BUTTONS page 12
3.1. SELECTIVE PAGING page 12
3.2. PRE-RECORDED MESSAGE PLAY page 12
3.3. ANNOUNCEMENTS FROM AN AUXILIARY EXTERNAL
PLAYER CONNECTED TO AUX IN page 13
3.4. CONTROL OUTPUT ACTIVATION page 13
4. CONNECTIONS & SETTINGS page 14
4.1. REAR PANEL DIP-SWITCHES page 14
4.2. DIGITAL ADDRESS TABLE page 14
4.3. RJ SOCKETS page 15
4.4. AUX IN (AUDIO INPUT) page 15
4.5. VOLUME CONTROLS page 15
5. SPECIFICATIONS page 15


ITALIANO
IMPORTANTE
Prima di collegare ed utilizzare la base microfonica, leggere attentamente le istruzioni contenute in
questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte
integrante del prodotto e deve accompagnare quest’ultimo anche nei passaggi di proprietà, per
permettere al nuovo proprietario di conoscere le modalità d’installazione e d’utilizzo e le avvertenze
per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono RCF S.p.A. da ogni responsabilità.
AVVERTENZE PER LA SICUREZZA
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare
attenzione, in quanto contengono importanti informazioni.
2. Prima di accendere le apparecchiature, assicurarsi che tutte le connessioni siano corrette.
Non collegare / scollegare la base microfonica quando il sistema è acceso.
3. Accertarsi che il cavo della base microfonica non possa essere calpestato o schiacciato da
oggetti, al fine di salvaguardarne l’integrità.
4. Non immergere la base microfonica nell’acqua (od in altri liquidi), non lanciarla, non lasciarla
cadere.
5. Non eseguire sulla base microfonica interventi / modifiche / riparazioni; contattare i centri di
assistenza autorizzati nel caso che non funzioni correttamente.
6. Nel caso che dalla base microfonica microfono provengano stranamente odori anomali od
addirittura fumo, spegnere immediatamente il sistema audio.
7. RCF S.p.A. raccomanda vivamente che l’installazione del sistema audio sia eseguita solamente da
installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente
e certificarla in accordo con le normative vigenti.
Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di
impianti elettrici.
8. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema
audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di
copertura, la risposta in frequenza, ecc.).
9. Non puntare la base microfonica verso un diffusore vicino, onde evitare un possibile innesco.
10. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita permanente dell’udito. Il livello di
pressione acustica pericolosa per l’udito varia sensibilmente da persona a persona e dipende
dalla durata dell’esposizione. Per evitare un’esposizione potenzialmente pericolosa ad elevati
livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle
adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli
sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.
11. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon
funzionamento dell’impianto, il cavo della base microfonica non deve essere canalizzato insieme
ai conduttori dell’energia elettrica e/o alle linee dei diffusori acustici.
12. Collocare la base microfonica lontano da fiamme (o fonti di calore eccessivo). Non usare solventi,
alcool, benzina o altre sostanze volatili per la pulitura.


ITALIANO
RCF S.p.A. Vi ringrazia per l’acquisto di questo prodotto, realizzato in modo da garantirne
l’affidabilità e prestazioni elevate.

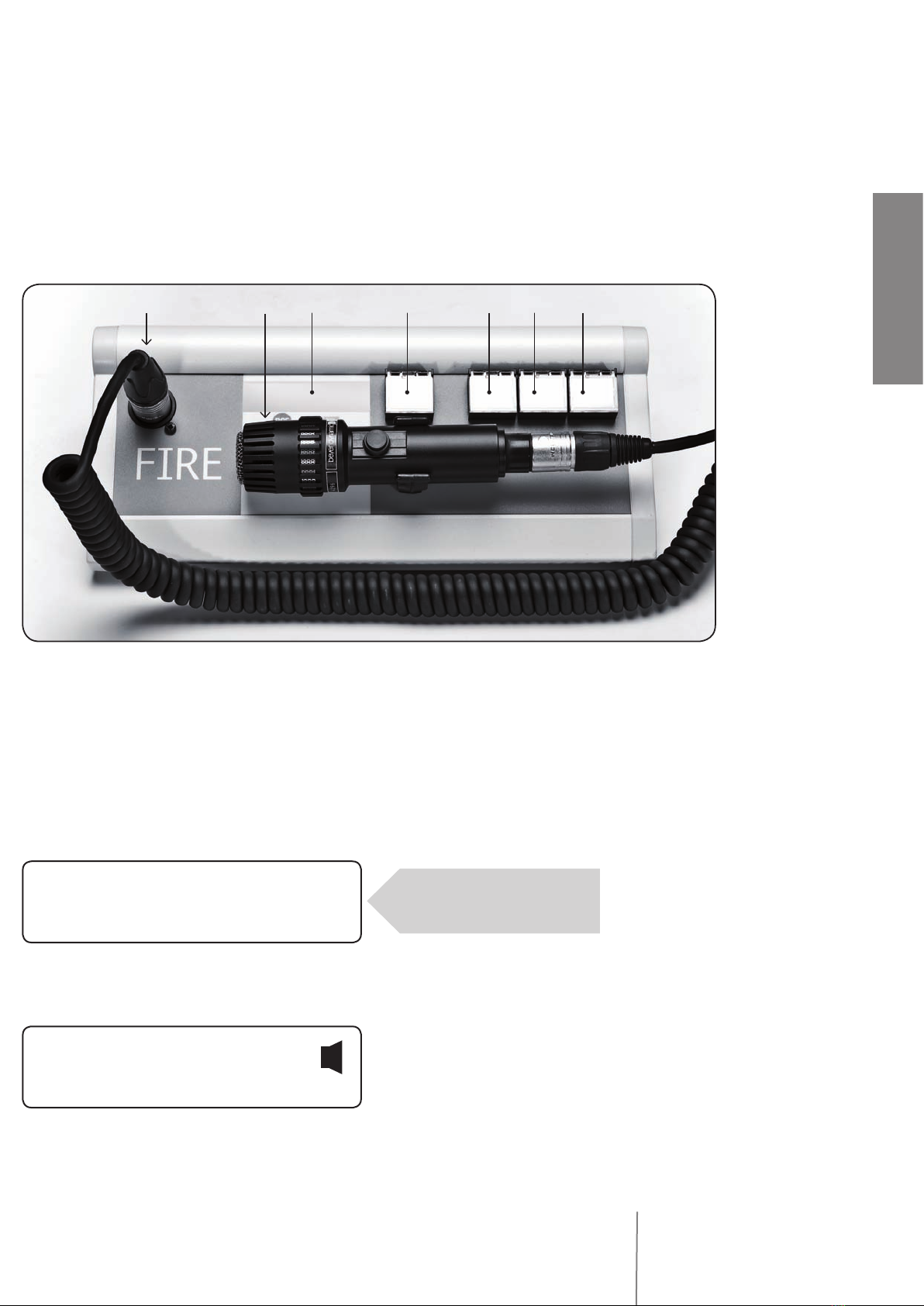

1. DESCRIZIONE E PANNELLO FRONTALE
BM 7001FM è una base microfonica per vigili del fuoco, appartenente al sistema RCF DXT 7000, da
utilizzarsi soprattutto (ma non solo) per annunci d’emergenza prioritari.
Include un microfono ad impugnatura di alta qualità con pulsante di attivazione, un tasto (rosso) per
annunci e 3 di allarme / funzione protetti da coperchi di sicurezza.
Il percorso del segnale audio interno è monitorato.
1. Ingresso audio (connettore XLR) per il microfono (5)
2. Display
3. Tasto per annunci con luce rossa e coperchio di sicurezza (“G1” nel software)
4. 3 tasti allarme / funzione (a, b, c) con coperchi di sicurezza (“G2”, “G3”, “G4” nel software)
5. Microfono ad impugnatura con pulsante di attivazione.
2. FUNZIONI
2.1. STATO D’ATTESA
2.2. ANNUNCI DA ALTRE UNITÀ (SISTEMA OCCUPATO)
Durante un annuncio effettuato da altre unità, il display visualizza la zona selezionata ed il simbolo
di “occupato” (un altoparlante a destra):
Nota: se l’annuncio proviene da un’unità avante un livello di priorità più basso, è possibile
interremperlo in qualsiasi momento.
SYSTEM READY Informazioni sul display:
“sistema pronto”
ALL CALL
1 2 3 4 a4b4c 5


ITALIANO
2.3. ANNUNCI
Premere il tasto per annunci (3) dopo aver sollevato il suo coperchio di sicurezza:
: annuncio con il tono di preavviso : annuncio senza il tono di preavviso
L’abilitazione per l’annuncio è data non appena il sistema è pronto; si accende la luce rossa del
tasto per annunci (3) ed il display indica:
Impugnare il microfono e tener premuto il suo pulsante di attivazione per parlare.
Nel caso di chiamata simultanea da più basi microfoniche, solo una sarà abilitata, mentre nelle altre
sarà indicato lo stato di occupato.
Al termine dell’annuncio, premere di nuovo il tasto per annunci (3) dopo aver sollevato il coperchio
di sicurezza: l’unità ed il sistema torneranno alla stato di attesa.
3. TASTI ALLARME / FUNZIONE
Ciascuno dei 3 tasti allarme / funzione (4a, 4b, 4c) può essere assegnato ad una delle seguenti
funzioni:
annunci selettivi;
l’invio (una sola volta o continuo) di un messaggio registrato verso una zona;
l’apertura dell’ingresso AUX IN (utilizzato da un lettore esterno) verso una zona con priorità;
attivazione (tenuta o ad impulso) di un’uscita di controllo.
3.1. ANNUNCI SELETTIVI
Premere il tasto programmato per questa funzione (4a, 4b, 4c) per iniziare l’annuncio verso la zona
predefinita.
3.2. RIPRODUZIONE MESSAGGI REGISTRATI
Le zone dove saranno inviati i messaggi sono state selezionate nella configurazione software.
Premere un tasto allarme / funzione (4a, 4b, 4c) al quale è stato assegnato un messaggio.
I messaggi possono essere singoli (inviati una solo volta) o continui:
quelli singoli saranno riprodotti interamente, perfino nel caso che il tasto sia nel frattempo stato
rilasciato;
quelli continui saranno riprodotti finché il tasto non sarà rilasciato.
•
•
•
•
•
•
ZONE PREFIX,
PLEASE WAIT ! ALARM PAGING PLEASE WAIT …
ALARM PAGING
PAGE !
SYSTEM READY


ITALIANO
3.3. ANNUNCI TRAMITE UN LETTORE AUDIO ESTERNO
COLLEGATO ALL’INGRESSO AUX IN
Dopo aver premuto il tasto allarme/ funzione (4a, 4b, 4c) dedicato, l’ingresso AUX IN è aperto.
Successivamente premere il tasto PLAY del lettore esterno; al termine dell’annuncio registrato,
premere il tasto STOP del lettore e rilasciare il tasto funzione / allarme.
3.4. ATTIVAZIONE DELLE USCITE DI CONTROLLO
I tasti allarme / funzione possono essere stati configurati per funzionare come comandi temporanei
(impulsi) od in modo bistabile (ON / OFF).
Esempio di comando temporaneo (funzione software: “control output, pulse”):
il primo tasto allarme / funzione (4a) è stato premuto:
L’uscita di controllo abbinata è attivata per il tempo impostato nella configurazione software
(il display mostra l’attivazione per 4 secondi).
Esempio di funzionamento in modo bistabile (funzione software: “control output, pulse”):
il terzo tasto allarme / funzione (4c) è stato premuto:
L’uscita di controllo abbinata è attivata (il display mostra l’attivazione per 4 secondi).
Dopo il rilascio del terzo tasto allarme / funzione:
L’uscita di controllo è ora disattivata (il display mostra la disattivazione per 4 secondi).
1:
OPEN DOOR
3: control ON
ALARM LIGHTS
3: control OFF
ALARM LIGHTS


ITALIANO
4. COLLEGAMENTI ED IMPOSTAZIONI

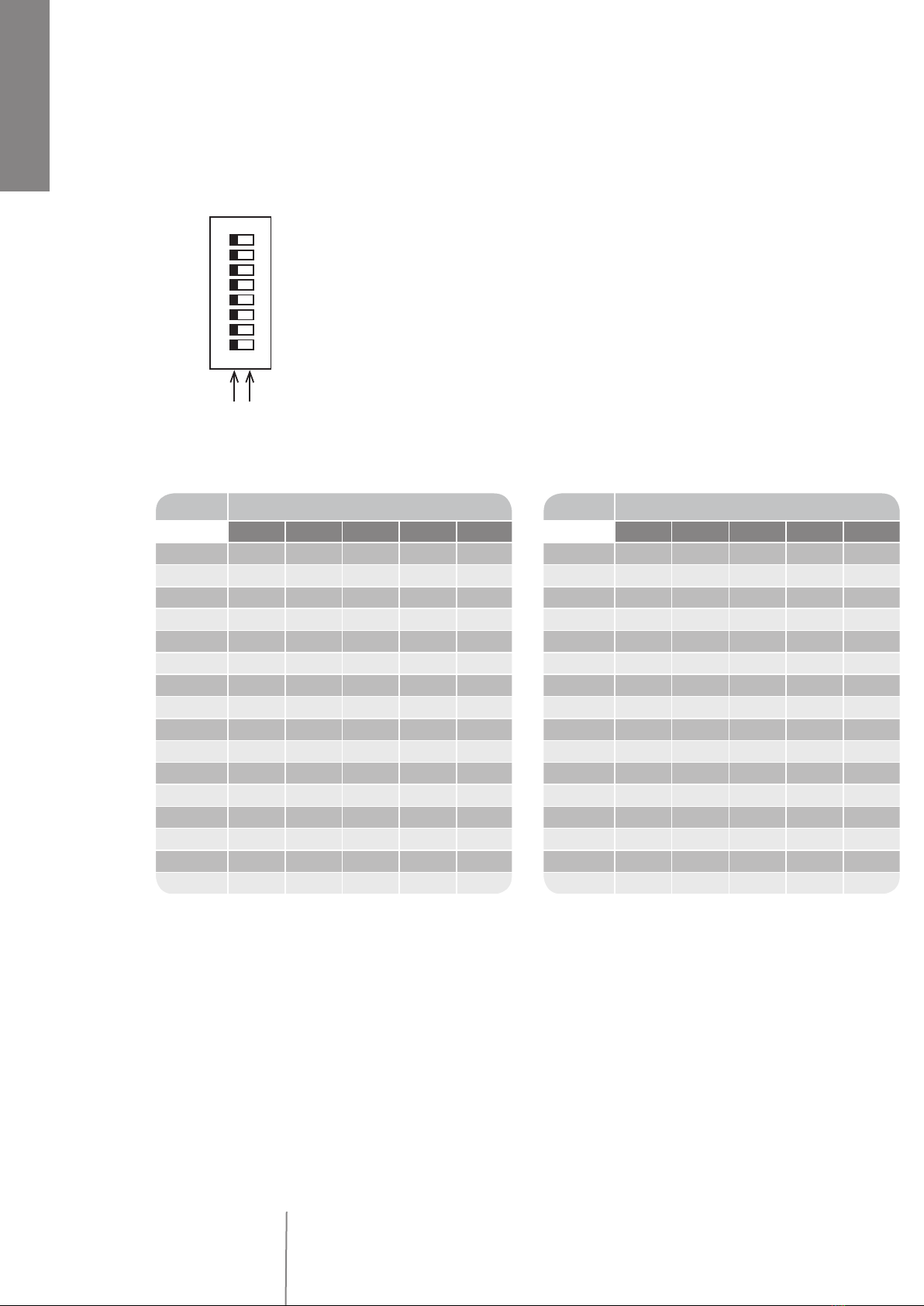

4.1. MICROINTERRUTTORI (“dip-switches”) DEL PANNELLO POSTERIORE
Sul pannello posteriore sono presenti 8 microinterruttori per l’impostazione della base microfonica.
DIP 1 ÷ 5 : indirizzo digitale dell’unità (vedere “4.2. Tabella degli indirizzi”)
DIP 6 : mantenere su 0 (OFF)
DIP 7 : mantenere su 0 (OFF)
DIP 8 : terminazione linea RS 485 (0 = OFF ; 1 = ON)
(impostare su ON solo l’ultima base microfonica di una linea)
4.2. TABELLA DEGLI INDIRIZZI
DIP-SWITCH DIP-SWITCH
indirizzo 1 2 3 4 5 indirizzo 1 2 3 4 5
1 ON Off Off Off Off 17 ON Off Off Off ON
2 Off ON Off Off Off 18 Off ON Off Off ON
3 ON ON Off Off Off 19 ON ON Off Off ON
4 Off Off ON Off Off 20 Off Off ON Off ON
5 ON Off ON Off Off 21 ON Off ON Off ON
6 Off ON ON Off Off 22 Off ON ON Off ON
7 ON ON ON Off Off 23 ON ON ON Off ON
8 Off Off Off ON Off 24 Off Off Off ON ON
9 ON Off Off ON Off 25 ON Off Off ON ON
10 Off ON Off ON Off 26 Off ON Off ON ON
11 ON ON Off ON Off 27 ON ON Off ON ON
12 Off Off ON ON Off 28 Off Off ON ON ON
13 ON Off ON ON Off 29 ON Off ON ON ON
14 Off ON ON ON Off 30 Off ON ON ON ON
15 ON ON ON ON Off 31 ON ON ON ON ON
16 Off Off Off Off ON
DIP-SWITCH DIP-SWITCH
indirizzo 1 2 3 4 5 indirizzo 1 2 3 4 5
1 ON Off Off Off Off 17 ON Off Off Off ON
2 Off ON Off Off Off 18 Off ON Off Off ON
3 ON ON Off Off Off 19 ON ON Off Off ON
4 Off Off ON Off Off 20 Off Off ON Off ON
5 ON Off ON Off Off 21 ON Off ON Off ON
6 Off ON ON Off Off 22 Off ON ON Off ON
7 ON ON ON Off Off 23 ON ON ON Off ON
8 Off Off Off ON Off 24 Off Off Off ON ON
9 ON Off Off ON Off 25 ON Off Off ON ON
10 Off ON Off ON Off 26 Off ON Off ON ON
11 ON ON Off ON Off 27 ON ON Off ON ON
12 Off Off ON ON Off 28 Off Off ON ON ON
13 ON Off ON ON Off 29 ON Off ON ON ON
14 Off ON ON ON Off 30 Off ON ON ON ON
15 ON ON ON ON Off 31 ON ON ON ON ON
16 Off Off Off Off ON
1 2 3 4 5 6 7 8
O N
0 1


ITALIANO

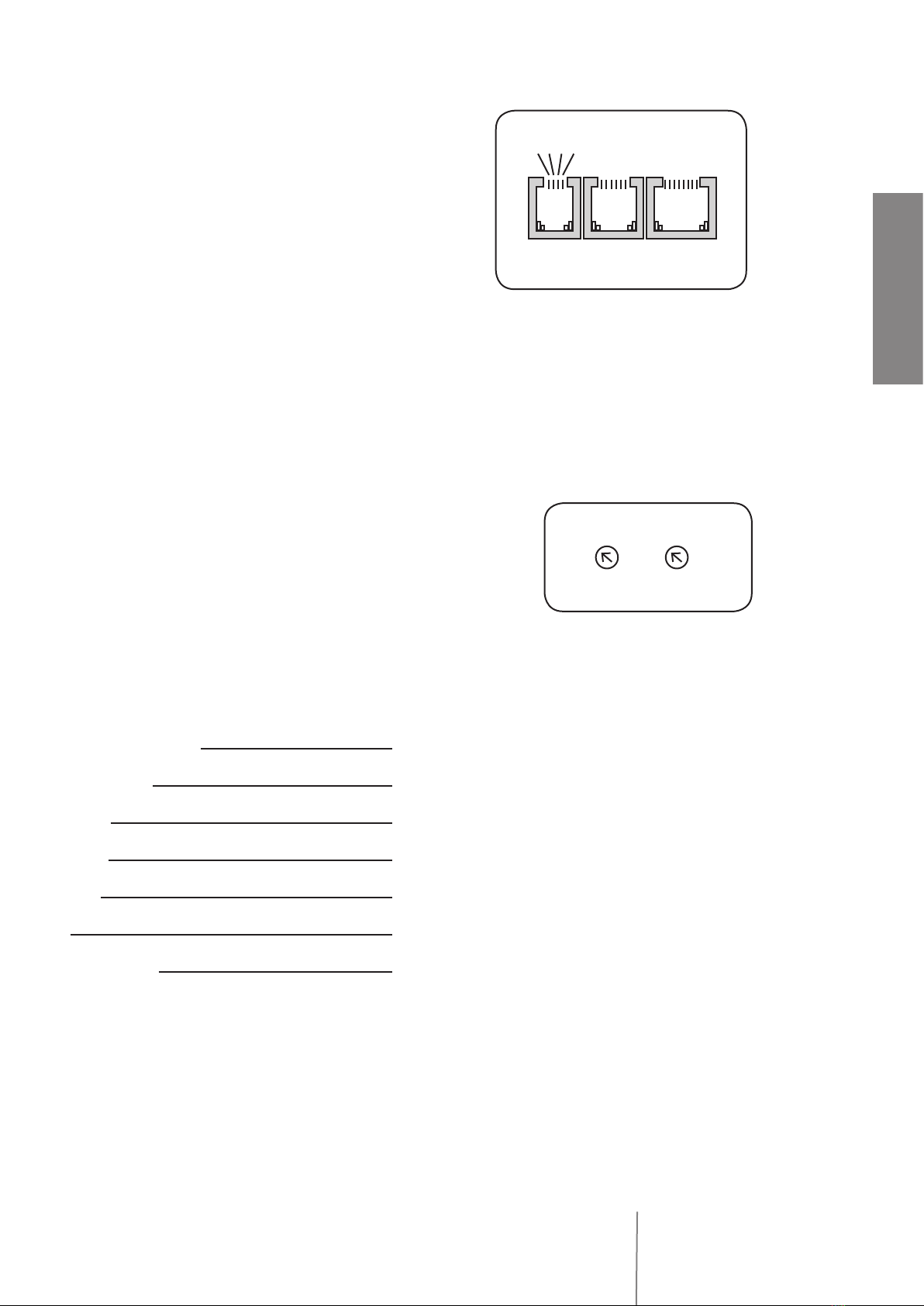

4.3. PRESE RJ PER IL COLLEGAMENTO
X1 (8 poli): collegamento al SYSTEM BUS / LOCAL BUS
1 : audio +; 2 : audio –; 3 : massa audio; 4 : massa digitale
5 : +12 V; 6 : + 24 V; 7, 8 : dati
X2 (6 poli): interfaccia seriale RS232 per PC
1, 6 : massa; 2 : RX; 3 : TX
X3 (4 poli), segnalazione di guasto
1, 4 : massa
2, 3 : 24 V dc - 200 mA (sistema OK)
0 V (in presenza di un guasto).
4.4. INGRESSO AUX IN
Nel pannello laterale sinistro è presente un doppio connettore RCA per il collegamento di una
sorgente audio esterna (es. un lettore di messaggi).
4.5. CONTROLLI DI VOLUME
Nel pannello posteriore è possibile accedere (tramite un cacciavite) a 2 trimmer:
OUT controllo del volume d’uscita
AUX IN regolazione del livello dell’ingresso AUX IN
5. DATI TECNICI
MODELLO BM 7801FM
Max. segnale d’uscita (audio) 0,5 V
Risposta in frequenza 40 Hz ÷ 12 kHz
Alimentazione 12 V / 24 V da bus
Consumo 0,6 ÷ 3,5 W
Dimensioni 277 x 125 x 80 mm
Peso 1,25 kg
Accessori inclusi cavo di collegamento (2 m)
•
•
1234
X3 X2 X1
VOLUME LEVEL
OUT AUX IN

10
ENGLISH
IMPORTANT NOTES
Before connecting and using this paging microphone, please read this instruction manual carefully
and keep it on hand for future reference. The manual is to be considered an integral part of this
product and must accompany it when changing ownership as a reference for correct installation
and use as well as for the safety precautions.
RCF S.p.A. will not assume any responsibility for the incorrect installation and / or use of this
product.
SAFETY PRECAUTIONS
1. All the precautions, in particular the safety ones, must be read with special attention, as they
provide important information.
2. Make sure all connections have been made correctly before switching all devices on.
Do not connect / disconnect the paging microphone when the system is operating.
3. Protect the paging microphone cable from damage and assure it is positioned where it cannot be
stepped on or crushed by objects.
4. Do not put the paging microphone into water (or another liquid), do not throw it, do not let it fall
down.
5. Never attempt to carry out any operations, modifications or repairs.
If the paging microphone does not work properly, contact your authorized service centre.
6. Should the paging microphone emit any strange odour or even smoke, turn the sound system off
immediately.
7. RCF S.p.A. strongly recommends the sound system installation is only made by professional
qualified installers (or specialised firms), who can certify it according to the regulations in force.
The entire audio system must comply with the current standards and regulations regarding electrical
systems.
8. There are numerous mechanical and electrical factors to be considered when installing a
professional audio system (in addition to those which are strictly acoustic, such as sound pressure,
angles of coverage, frequency response, etc.).
9. Do not point the microphone at near loudspeakers, in order to avoid feedback.
10. Hearing loss
Exposure to high sound levels can cause permanent hearing loss. The acoustic pressure level that
leads to hearing loss is different from person to person and depends on the duration of exposure.
To prevent potentially dangerous exposure to high levels of acoustic pressure, anyone who is
exposed to these levels should use adequate protection devices. When a transducer capable of
producing high sound levels is being used, it is therefore necessary to wear ear plugs or protective
earphones.
11. To prevent inductive effects from causing hum, noise and a bad system operating, paging
microphone cables should not be laid together with other electric cables (mains) and loudspeaker
lines.
12. Keep the paging microphone far from any excessive heat source. Do not use solvents, alcohol,
benzene or other volatile substances for cleaning the external parts.

11
ENGLISH
RCF S.p.A. thanks you for purchasing this product, which has been designed to guarantee
reliability and high performances.
1. DESCRIPTION AND FRONT PANEL
BM 7001FM is a fireman’s paging microphone for the RCF DXT 7000 system, to be used mainly (but
not only) for emergency calls with high priority.
It has a high quality hand-held microphone with a ‘Push To Talk’ button, a paging and 3 alarm /
function buttons protected by safety covers.
Its critical signal path is monitored.
1. Input (XLR plug) for the microphone (5)
2. Display
3. Latching button for paging with red light and safety cover (label in the software: G1)
4. 3 alarm / function latching buttons (a, b, c) with safety covers
(labels in the software: G2, G3, G4)
5. Hand-held microphone with a ‘Push To Talk’ button.
2. FUNCTIONS
2.1. IDLE STATE
2.2. PAGING FROM OTHER UNITS (BUSY SYSTEM)
During a call from other units, the paged zone name and the busy state (a loudspeaker symbol on
the right) are displayed:
Note: If the call comes from a unit with lower priority, it will be possible to override it at any time.
SYSTEM READY Display information
ALL CALL
1 2 3 4 a4b4c
5

12
ENGLISH
2.3. PAGING
Lift the paging button safety cover (3) up and push the button (3):
: announcement with chime : announcement without chime
As soon as the system is ready for paging, the red light of the paging button (3) will turn on and the
display will show:
Remove the microphone from its holder, then push and hold its ‘Push To Talk’ button to talk.
In case of simultaneous calls from 2 or more paging microphones, only 1 is enabled, while the busy
state is indicated on the other unit(s).
Lift the paging button safety cover (3) up and push the button (3) again (release) to stop paging: the
system and all paging microphones turn to the idle state.
3. ALARM / FUNCTION BUTTONS
Each of the 3 alarm buttons (4a, 4b, 4c) can be set to 1 of the following functions in the configuration
software:
Selective paging.
A pre-recorded message play (once only or continuous) to a zone.
Open the AUX IN (used by an external player), routed to a zone with priority.
Control output activation (hold or impulse).
3.1. SELECTIVE PAGING
Push the assigned button (4a, 4b, 4c) to start the announcement to the predefined zones.
3.2. PRE-RECORDED MESSAGE PLAY
Zones where messages are played are set in the software configuration.
Push an alarm / function key (4a, 4b, 4c) to which a message has been assigned.
Messages can be either single (played once only) or continuous:
Singles messages will be played completely, even if the button has been released in the
meantime.
Continuous messages will be played until the button is released.
•
•
•
•
•
•
ZONE PREFIX,
PLEASE WAIT ! ALARM PAGING PLEASE WAIT …
ALARM PAGING
PAGE !
SYSTEM READY

1
ENGLISH
3.3. ANNOUNCEMENTS FROM AN AUXILIARY EXTERNAL
PLAYER CONNECTED TO AUX IN
After pushing the assigned alarm / function button (4a, 4b, 4c), the AUX IN input gets open.
Then push the PLAY key of the connected external player; when the recorded announcement ends,
push the player STOP key and release the alarm / function button.
3.4. CONTROL OUTPUT ACTIVATION
Alarm / function buttons can be configured as either temporary commands (impulses) or toggles
(ON / OFF).
Example of temporary command (software function: ‘control output, pulse’):
The first alarm / function button (4a) has been pushed:
The assigned control output is activated for the time set in the software configuration (the display
indicates the activation for 4 seconds).
A toggle example (function: ‘control output, pulse’):
The third alarm / function button (4c) has been pushed:
The assigned control output is activated (the display indicates the activation for 4 seconds).
After the third alarm / function button release:
The assigned control output is now disabled (the display indicates the deactivation for 4 seconds).
1:
OPEN DOOR
3: control ON
ALARM LIGHTS
3: control OFF
ALARM LIGHTS

1
ENGLISH
4. CONNECTIONS & SETTINGS
4.1. REAR PANEL DIP-SWITCHES
8 dip-switches are in the unit rear panel.
DIP 1 ÷ 5 : unit digital address (see 4.2. ‘Digital address table’)
DIP 6 : keep on 0 (OFF)
DIP 7 : keep on 0 (OFF)
DIP 8 : RS 485 termination (0 = OFF ; 1 = ON)
(set only the last paging microphone to ON)
4.2. DIGITAL ADDRESS TABLE
DIP-SWITCH DIP-SWITCH
address 1 2 3 4 5 indirizzo 1 2 3 4 5
1 ON Off Off Off Off 17 ON Off Off Off ON
2 Off ON Off Off Off 18 Off ON Off Off ON
3 ON ON Off Off Off 19 ON ON Off Off ON
4 Off Off ON Off Off 20 Off Off ON Off ON
5 ON Off ON Off Off 21 ON Off ON Off ON
6 Off ON ON Off Off 22 Off ON ON Off ON
7 ON ON ON Off Off 23 ON ON ON Off ON
8 Off Off Off ON Off 24 Off Off Off ON ON
9 ON Off Off ON Off 25 ON Off Off ON ON
10 Off ON Off ON Off 26 Off ON Off ON ON
11 ON ON Off ON Off 27 ON ON Off ON ON
12 Off Off ON ON Off 28 Off Off ON ON ON
13 ON Off ON ON Off 29 ON Off ON ON ON
14 Off ON ON ON Off 30 Off ON ON ON ON
15 ON ON ON ON Off 31 ON ON ON ON ON
16 Off Off Off Off ON
DIP-SWITCH DIP-SWITCH
indirizzo 1 2 3 4 5 address 1 2 3 4 5
1 ON Off Off Off Off 17 ON Off Off Off ON
2 Off ON Off Off Off 18 Off ON Off Off ON
3 ON ON Off Off Off 19 ON ON Off Off ON
4 Off Off ON Off Off 20 Off Off ON Off ON
5 ON Off ON Off Off 21 ON Off ON Off ON
6 Off ON ON Off Off 22 Off ON ON Off ON
7 ON ON ON Off Off 23 ON ON ON Off ON
8 Off Off Off ON Off 24 Off Off Off ON ON
9 ON Off Off ON Off 25 ON Off Off ON ON
10 Off ON Off ON Off 26 Off ON Off ON ON
11 ON ON Off ON Off 27 ON ON Off ON ON
12 Off Off ON ON Off 28 Off Off ON ON ON
13 ON Off ON ON Off 29 ON Off ON ON ON
14 Off ON ON ON Off 30 Off ON ON ON ON
15 ON ON ON ON Off 31 ON ON ON ON ON
16 Off Off Off Off ON
1 2 3 4 5 6 7 8
O N
0 1

1
ENGLISH
4.3. RJ SOCKETS
X1 (8 pins): SYSTEM BUS / LOCAL BUS connection
1 : audio +; 2 : audio –; 3 : audio ground; 4 : digital ground
5 : +12 V; 6 : + 24 V; 7, 8 : data
X2 (6 pins): RS232 serial port for PC
1, 6 : ground; 2 : RX; 3 : TX
X3 (4 pins), fault indication
1, 4 : ground
2, 3 : 24 V dc - 200 mA (system OK)
0 V (fault).
4.4. AUX IN (AUDIO INPUT)
In the left side panel there is a dual RCA input to connect an external message player.
4.5. VOLUME CONTROLS
2 trimmers (a tool is needed to adjust) are present in the unit rear panel:
OUT output volume control
AUX IN AUX IN volume control.
5. SPECIFICATIONS
TYPE BM 7801FM
Max. output voltage (audio) 0.5 V
Frequency response 40 Hz ÷ 12 kHz
Power supply 12V / 24V from bus
Consumption 0.6 ÷ 3.5 W
Dimensions 277 x 125 x 80 mm
Weight 1.25 kg
Included accessories 2 m connection cable
•
•
1234
X3 X2 X1
VOLUME LEVEL
OUT AUX IN

the rules of sound
RCF SpA: Via Raffaello, 13 - 42010 Reggio Emilia >Italy
tel. [phone] - fax [phone] - e-mail: [e-mail]
Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
Except possible errors and omissions.
RCF S.p.A. reserves the right to make modifications without prior notice.
103.07.187
