Rechner Sensors IAS-10 Series User manual

Bedienungsanleitung
für induktive (IAS) und kapazitive (KAS) Sensoren
nach ATEX
Instruction manual
for inductive (IAS) and capacitive (KAS) sensors
according to ATEX
Manual de Instrucciones
para sensores inductivos (IAS) o capacitivos (KAS)
según ATEX
Notice d‘utilisation
pour détecteurs inductifs (IAS) et capacitifs (KAS)
selon norme ATEX
Istruzioni
d’uso per sensori induttivi (IAS) e capacitivi (KAS)
secondo le norme ATEX

2
Inhaltsverzeichnis • Table of contents • Indice • Table des matières • Indice
ITALIANO
ESPAÑOL
FRANÇAIS
ENGLISH
DEUTSCH Wichtige Hinweise / Vor der Installation Seite 4
Information zu ETL zertizierten Sensoren Seite 4
Allgemeine Beschreibung / Montage Seite 5
Verlegung der Leitung / Pinbelegung Seite 5-6
Elektrischer Anschluss Seite 6
Empndlichkeitseinstellung Seite 6
Wartung, Instandsetzung, Entsorgung Seite 6
Zertizierung Geräte mit Transistorschaltausgang nach ATEX Seite 7
Montage ATEX-Schutzclip für Stecker Seite 3
Important Note / before installing Page 8
Information on ETL certied sensors Page 8
General description / Mounting Page 9
Installation of cables / Pin connection for pluggable sensors Page 9-10
Electrical connection Page 10
Adjustment of sensitivity Page 10
Maintenance, repair, disposal Page 10
Certication of sensors with transistor output according to ATEX Page 11
Mounting ATEX protective clip for plugs Page 3
Nota importante / antes de la instalación Página 12
Información sobre los sensores con certicación ETL Página 12
Descripción general / Montaje Página 13
Instalación de la linea / Asignación de pines para sensores enchufables Página 13-14
Conexión eléctrica Página 14
Ajuste de la distancia de conmutación Página 14
Mantenimiento, Reparación, Eliminación de desechos Página 14
Certicación de sensores con salida a transistores según ATEX Página 15
Montaje de la clip de protección ATEX para el enchufe Página 3
Remarque importante / avant installation Page 16
Informations sur les capteurs certiés ETL Page 16
Description générale / Montage Page 17
Installation des câbles / Brochage des capteurs avec connecteur Page 17-18
Raccordements électriques Page 18
Réglage de la sensibilité de détection Page 18
Maintenance, Réparation, Mise au rebut Page 18
Certication des capteurs avec sortie par transistor selon norme ATEX Page 19
Montage d’un clip de protection ATEX pour connecteurs Page 3
Nota importante / Prima dell‘installazione Pagina 20
Informazioni sui sensori certicati ETL Pagina 20
Descrizione generale / Montaggio Pagina 21
Posa dei cavi / Collegamento dei poli Pagina 21-22
Collegamento elettrico Pagina 22
Regolazione della sensibilità Pagina 22
Manutenzione, Riparazione, Smaltimento Pagina 22
Certicazione sensori con uscita a transistor secondo le norme ATEX Pagina 23
Montaggio clip die protezione ATEX per connettori a spina Pagina 3

3
Nicht unter Spannung trennen!
Do not sperate when energized!
¡No desconectar bajo tensión!
Ne pas déconnecter sous tension!
Non scollegare sotto tensione!
Geräte mit Stecker zum Einsatz in explosionsgefährdeten Bereichen werden mit einem Schutzclip
geliefert. Dieser dient zum Schutz gegen Entfernen des Steckers unter Spannung.
Devices with plugs for use in explosive areas are supplied with a protective clip. This serves to protect
against separation of the plug when energized.
Los aparatos con enchufe para el uso en zonas potencialmente explosivas se suministran con un clip
de protección. Esto sirve para proteger contra la desconexión del enchufe bajo tensión.
Les appareils avec connecteurs pour l‘utilisation en atmosphère explosible sont livrés avec un clip de
protection. Ceci sert de protection contre le débranchement de la che sous tension.
I prodotti con connettori per l‘uso in aree a rischio di esplosione sono forniti con una clip di protezione.
Questo serve a proteggere dalla rimozione della spina sotto tensione.
Den Steckverbinder fest verbinden und verschrauben
Firmly connect the plug connector and screw it in place
Conecte rmemente el conector y atorníllelo en su sitio
Raccordez fermement le connecteur et vissez-le en place
Collegare saldamente il connettore a spina e avvitarlo in posizione
Den Clip um die Verschraubung der Buchse legen
Place the clip around the screw connection of the connector
Colocar el clip alrededor de la unión atornillada del casquillo
Placez le clip autour du raccord vissé de la douille
Posizionare il clip intorno al collegamento a vite della boccola
Den Clip schließen. Der Clip muss beidseitig einrasten
Close the clip. The clip must engage on both sides
Cierre el clip. El clip debe encajar en ambos lados
Fermez le clip. Le clip doit s‘engager des deux côtés
Chiudere il clip. Il clip deve agganciarsi su entrambi i lati
Der Clip kann mit einem geeignetem Werkzeug wieder geö󰀨net werden
The clip can be opened again with a suitable tool
El clip se puede abrir de nuevo con una herramienta adecuada
Le clip peut être ouvert à nouveau avec un outil approprié
Il clip può essere aperto di nuovo con un utensile adatto
Schutzclip • Protective clip • Clip de protección • Clip de protection • Clip di protezione

4
Vielen Dank,
dass Sie sich für ein Gerät von RECHNER Sensors entschieden haben. Seit über 55 Jahren hat sich RECHNER Sensors
mit Engagement, Produkt-Innovationen und bester Qualität eine weltweite Spitzenposition am Markt erarbeitet.
Symbolerklärungen
Information: Zusätzlicher Hinweis
Achtung: Wichtige Information / Sicherheitshinweis
Handlungsbedarf: Hier ist eine Einstellung oder eine Handlung vorzunehmen
Für einen ordnungsgemäßen und sicheren Gebrauch dieser Anleitung folgen. Für späteres Nach-
schlagen aufbewahren.
Vor der Installation
Wichtige Hinweise
Diese Bedienungsanleitung vor der Inbetriebnahme lesen und genau beachten.
Die Geräte dürfen nur von fachkundigen Personen benutzt und gewartet gesetzt werden, die
Kenntnisse über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-
Bereich verfügen und die mit der Bedienungsanleitung und den geltenden Vorschriften über
Arbeitssicherheit und Unfallverhütung vertraut sind. Entfernen der Seriennummer sowie Veränderungen
am Gerät oder unsachgemäßer Gebrauch sind unzulässig.
© RECHNER 02/2022, # 79002101 Printed in Germany
Irrtümer und Änderungen ohne vorherige Ankündigung vorbehalten.
DE
QR-Code für erweiterte
Bedienungsanleitung
3110580
ETL zertizierte Sensoren:
Verwendung im Innenbereich
Listed Component Conforms to UL Std. 61010-1
Certied to Can/CSA Std. C22.2 No. 61010-1
For use in class 2 circuit only
Uniquement pour utilisation dans circuits classe 2
• Packen Sie das Gerät aus und überprüfen Sie Ihre Lieferung auf Beschädigungen, Richtigkeit
und Vollständigkeit.
• Falls Beschädigungen vorliegen, informieren Sie bitte Ihren Lieferanten und den verantwort-
lichen Zustelldienst.
• Bei o󰀨enen Fragen oder Problemen stehen wir Ihnen gerne für weitere Hilfe und Lösungen
zur Verfügung.
Information zu ETL zertizierten Sensoren
i

5
DE

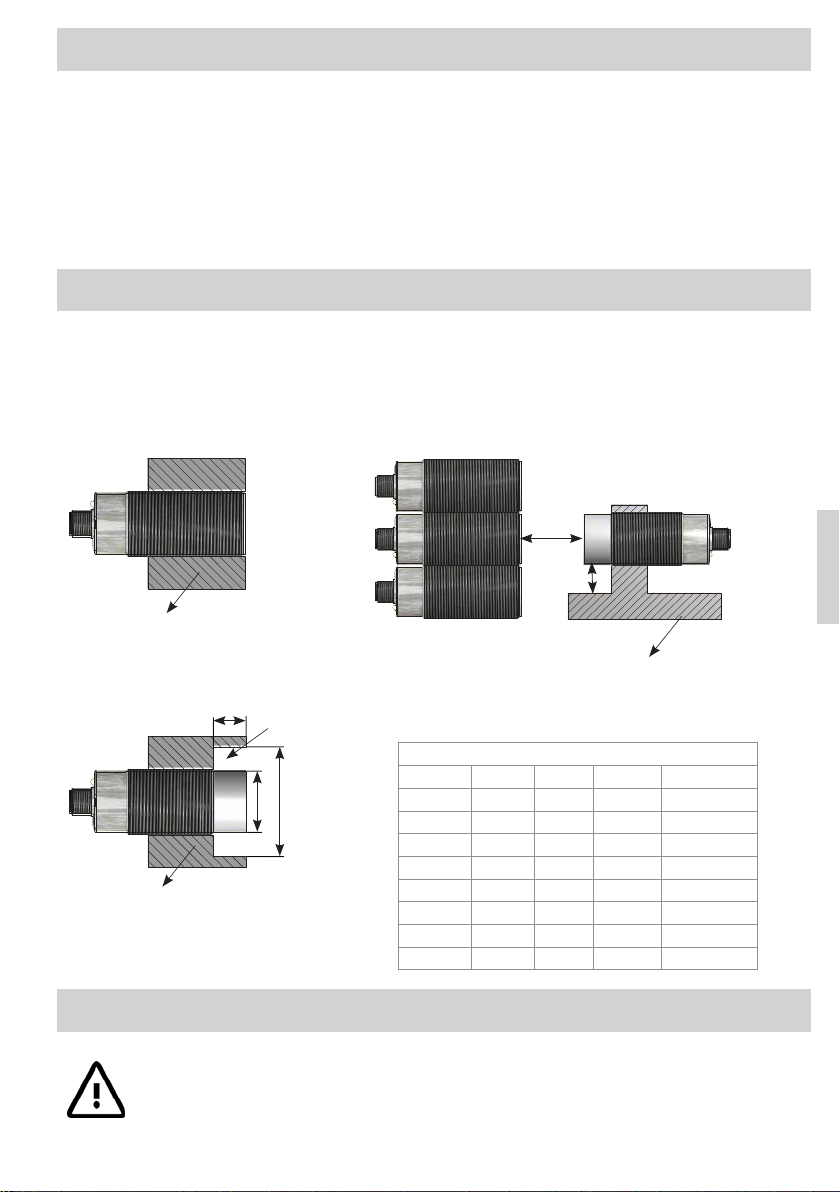

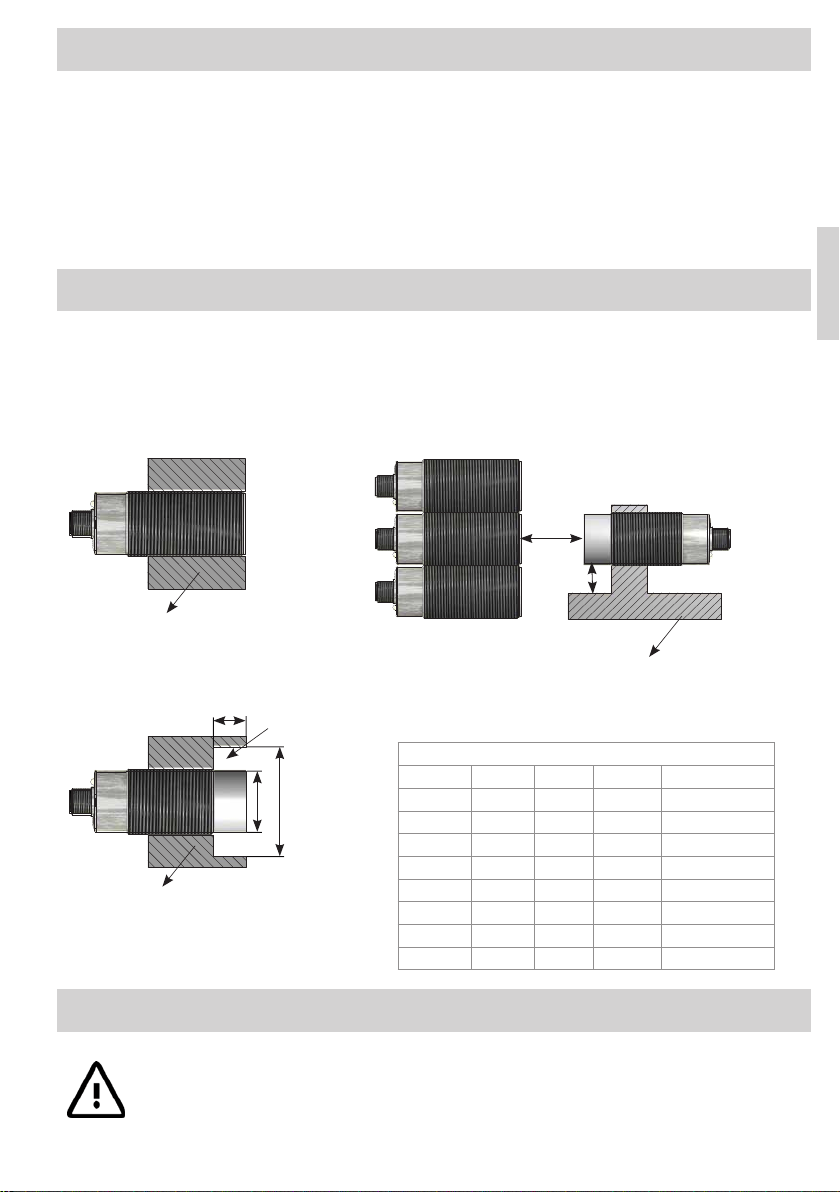

Allgemeine Beschreibung
Montage
Typische Anwendung unserer Sensoren
Unsere Sensor erfassen Medien in ihrer aktiven Zone, durch Anschwingen des Transistor-Oszillators bei
näher des Mediums. Dabei gilt, je kleiner die Dielektrizitätskonstante (Ɛr) um so näher muss das Medium
herangeführt werden. Unser IAS-Sensoren (Induktive Näherungsschalter / Sensoren) erfassen, metalli-
sche Medien unser KAS-Sensoren (Kapazitive Näherungsschalter / Sensoren) erfallen alle Medien. Die
Beeinussung ist auch durch elektrisch nichtleitende Materialien hindurch möglich, bei unseren KAS-
Sensoren durch max. 4 mm starke Wände, hier sollte die Dielektrizitätskonstante des zu erfassenden
Mediums ca. eine Faktor 5 aufweisen. Die Stromänderung des Oszillators wird als Binärsignal über einen
Schaltverstärker ausgegeben.
Freizone
Dämpfendes Material
d1
≥ 3 x d1
e
Bündig einbaubar Als dämpfendes Material gilt für IAS alle Metalle,
für KAS alle Medien.
Gewindesensoren werden mit zwei Muttern geliefert. Die max. Anzugsdrehmomente laut Tabelle sind
zu beachten. Beim Einschrauben in Gewindeblöcke sind die max. Einschraublängen zu beachten (gem.
DIN 13). Für Sensoren ohne Außengewinde stehen im Zubehörprogramm geeignete Klemmschellen zur
Verfügung.
Maß "a" ≥ 2,2 x Sn
Maß "b" ≥ 1,5 x Sn
Anzugsdrehmoment
PTFE PEEK Ms VA
M8x1 - 4 Nm - 4,5 Nm
M12x1 0,2 Nm 2 Nm 15 Nm 15 Nm
M18x1 0,5 Nm 3 Nm 28 Nm 40 Nm
M22x1,5 1,4 Nm 13 Nm 32 Nm 50 Nm
M30x1,5 2,5 Nm 7 Nm 82 Nm 150 Nm
M32x1,5 3 Nm 25 Nm 110 Nm 180 Nm
G1/2“ - 25 Nm - -
G 1" 2,5 Nm - 110 Nm 110 Nm
Maß "e" entspricht der gewindefreie Zone
oder ≥ 25 mm.
a
b
Dämpfendes Material
Nichtbündig einbaubar
Verlegung der Leitung
Steuerleitungen für die Sensoren sollten getrennt oder abgeschirmt von Hauptstromleitungen
verlegt werden, weil induktive Spannungsspitzen im Extremfall die Sensoren trotz eingebauter
Schutzbeschaltung zerstören können. Speziell bei längeren Leitungsstrecken > 5 m sind abge-
schirmte Kabel oder verdrillte Leitungen zu empfehlen.
Dämpfendes Material

6
DE
Pinbelegung steckbarer Sensoren (Draufsicht)
*Schutzleiteranschluss nur bei Sensoren in Metallgehäusen und
in EST-Ausführung und/oder mit Ex-Schutz
Bei einstellbaren Sensoren bendet sich das Potentiometer
unter einer Dichtschraube (A).
Bei Steckerausführung (B) bendet sich das Potentiometer
teilweise seitlich am Gehäuse ohne Abdeckung.
Einstellung:
• Drehung rechts - Empndlichkeit größer
• Drehung links - Empndlichkeit kleiner
Dichtschraube (A)
Potentiometer (B)
KAS nichtbündig einbaubar für Niveaukontrolle:
• Aktive Fläche (= gewindefreie Zone oder 25 mm) ganz in
das Medium eintauchen.
• Durch Rechtsdrehen des Potentiometers Empndlichkeit
erhöhen bis der Sensor schaltet.
• Danach das Potentiometer noch weitere 90° nach rechts
drehen (= sicheres Schalten).
• Schaltet der Sensor bei Eintauchen bereits um, Poten-
tiometer nach links drehen bis zum Schaltpunkt, danach
wieder nach rechts wie oben beschrieben.
Serie 20 (NPN) Serie 70 (NPN)
Serie 10 (PNP) Serie 80 (PNP)
Empndlichkeitseinstellung
Pinbelegung
Elektrischer Anschluss
• Schutzleiteranschluss nur bei Sen-
soren in Metallgehäusen und in EST-
Ausführung und/oder mit Ex-Schutz
• WH/2 nur bei antivalentem Ausgang
• Bei induktiver Last ist eine entspre-
chende Schutzbeschaltung (z.B.
Freilaufdiode) vorzusehen.
Wartung, Instandsetzung, Entsorgung
• Eine Wartung der Geräte ist bei bestimmungsgemäßen Gebrauch nicht erforderlich.
• Das Reparieren und Instandsetzen unserer Geräte ist nicht möglich. Bei Fragen wenden Sie sich bitte
direkt an unseren Service.
• Bitte Entsorgen Sie Geräte umweltgerecht gemäß den gültigen nationalen Bestimmungen.
*Die Steckergeräte sind nur für den Staub-Bereich einzusetzen.
Nach der Montage ist die Steckverbindung mit Hilfe des mitgelie-
ferten Schutzclips zu sichern.
4
1
3
2
4
1
3
2
*5

7
DE
Informationen für induktive und kapazitive Sensoren mit Transistorschaltaus-
gang der Serien IAS-10(20)...und KAS-70(80)... der Zertizierung DMT 01 ATEX
E157 für den explosionsgefährdeten Bereich
Beschreibung:
Der kapazitive oder induktive Sensor ist zum Einsatz in durch brennbare Stäube explosionsgefährdeten
Bereichen bestimmt. Der kapazitive Sensor (KAS...2G-1/2D) dient z. B zum Überwachen des Füllstandes
von Schüttgut in Silos und Behältern oder Gerätegruppe II Kategorie 1/2D.
Der induktive Sensor (IAS...2G-1/2D) dient z. B. als Endschalter, Gerätegruppe II Kategorie 1/2D.
Zudem ist er zum Einsatz in durch brennbare Gase explosionsgefährdeten Bereichen Gerätegruppe II
Kategorie 2G bestimmt.
Der Sensor (IAS...2G-1/2D oder KAS...2G-1/2D) wird so in den Behälter eingebaut, dass der vordere Teil
des Gehäuses (aktive Fläche) in den Behälter hinein ragt und somit in der Zone 20 angeordnet ist. Der
andere Teil des Sensors (Leitungseinführung, LED, Potentiometer) bendet sich außerhalb des Behälters
in Zone 21, in Zone 22 oder ganz außerhalb des gefährdeten Bereichs.
Die Stromversorgungsgeräte sind immer außerhalb der gefährdeten Bereiche anzuordnen. Zur Anzeige
des Schaltzustandes dient eine im Sensor eingebaute, nach außen sichtbare LED.
Nur für KAS: Zur Einstellung der Empndlichkeit verfügen die Sensoren über ein eingebautes, von außen
zugängliches Potentiometer.
Funktion KAS: Bei Annäherung von Füllgut oder Objekten an die aktive Fläche reagiert der kapazitive
Sensor und verändert sein Ausgangssignal.
Funktion IAS: Bei Annäherung von metallischen Objekten an die aktive Fläche reagiert der Sensor und
verändert sein Ausgangssignal.
Thermische und elektrische Daten:
Gerätegruppe II Kategorie 1/2D Ex ta/tb IIIC T101°C Da/Db
Zul. Umgebungstemperatur: -20...+90 °C
Gerätegruppe II Kategorie 2G Ex mb IIC T4 Gb
Elektrische Daten:
Betriebsspannung: 10...30 V DC
Betriebsstromstärke: bis 200 mA
Schutzart: IP 67
Potenzialausgleich:
Geräte mit Metallgehäuse verfügen über einen Kabelanschluss mit Schutzleiter (gelb-grün). Dieser ist im
Gerät galvanisch mit der Metallhülse verbunden. Der Schutzleiter ist unbedingt anzuschließen.
Kabel und Kunststo󰀨teile sind gegen jegliche elektrostatische Auadung zu schützen.
Hinweis: Die Anforderung der EN 60079-26:2007 z. B. bezüglich Staubauagen und Temperaturen sind
zu erfüllen.
Den Sensor nur in spannungsfreiem Zustand anschließen! Falsche Anschlussbelegung
kann den Sensor zerstören!
+ = Braun - = Blau Grün/gelb =
Ausgang 1 = Schwarz Ausgang 2 = Weiß
Der Sensor ist intern mit 200 mA (superink) abgesichert. Ein Austausch der Sicherung ist
nicht möglich. Zum Schutz des Sensors kann extern eine 100 mA Sicherung (superink)
vorgeschaltet werden.

8
Thank you,
for choosing a device from RECHNER Sensors. For 55 years RECHNER Sensors has established a
global leadership position for capacitive sensors with commitment to product innovation, performance
and the highest quality.
Symbols
Information: Additional note
Caution: Important note / safety note
Action required: An action or an adjustment is necessary
Follow these instructions for proper and safe use. Keep for future reference.
Before Installing
Important Note:
Please read carefully and pay full attention to this instruction manual before powering up
this device for the rst time. The use and initial operation of this device is only permitted for
qualied persons with knowledge of protection classes, regulations and provisions for apparatus
in hazardous areas and who are familiar with the instruction manual and the current rules of
safety in the work place and accident-prevention.
Removal of the serial number, changes to the units or improper use are not permitted.
© RECHNER 02/2022, # 79002101 Printed in Germany
All specications are subject to change without notice.
QR code for advanced
adjustment instructions
3110580
ETL certied sensors:
Indoor use only
Listed Component Conforms to UL Std. 61010-1
Certied to Can/CSA Std. C22.2 No. 61010-1
For use in class 2 circuit only
Uniquement pour utilisation dans circuits classe 2
• Unpack the device and check that your delivery is complete, correct and that there is no damage
• If there is any damage, please inform your supplier and those responsible for delivery
• If you have any questions or require support we are available to help you nd a solution
Information on ETL certied sensors
EN
i

9
General description
Mounting
Typical application of our sensors
Our sensors detect media in their active zone by oscillating the transistor oscillator as the medium
approaches. The smaller the dielectric constant (Ɛr), the closer the medium must be approached. Our
IAS sensors (inductive proximity switches / sensors) detect metallic media, our KAS sensors (capacitive
proximity switches / sensors) detect all media. The e󰀨ect is also possible through electrically non-conductive
materials: In the case of our KAS sensors through max. 4 mm thick walls, here the dielectric constant of
the medium to be detected should be approx. a factor of 5. The current change of the oscillator is output
as a binary signal via a switching amplier.
Clear area
Damping material
d1
≥ 3 x d1
e
Flush mountable Damping material for IAS are all metals, for KAS all media.
Threaded sensors are supplied with 2 nuts. The following table should be consulted when considering
the maximum torque. For mounting in threaded blocks the maximum screw-in length has to be taken into
consideration (according to DIN 13). For sensors without thread the range of accessories provides suit-
able mounting blocks.
Dimension "a" ≥ 2,2 x Sn
Dimension "b" ≥ 1,5 x Sn
Tightening torque
PTFE PEEK Brass Stainless steel
M8x1 - 4 Nm - 4,5 Nm
M12x1 0,2 Nm 2 Nm 15 Nm 15 Nm
M18x1 0,5 Nm 3 Nm 28 Nm 40 Nm
M22x1,5 1,4 Nm 13 Nm 32 Nm 50 Nm
M30x1,5 2,5 Nm 7 Nm 82 Nm 150 Nm
M32x1,5 3 Nm 25 Nm 110 Nm 180 Nm
G1/2“ - 25 Nm - -
G 1" 2,5 Nm - 110 Nm 110 Nm
The dimension “e” corresponds to the
thread-free area or ≥ 25 mm.
a
b
Damping material
Non-ush mountable
Installation of cables
Wiring of the sensors should be routed separately or screened from heavy conductor lines,
as in extreme cases inductive peak voltages can destroy the sensors despite the integrated
protective circuit. Screened cable or twisted lines are recommended, especially for longer cable
runs > 5 m.
Damping material
EN

10
EN
Pin connection for pluggable sensors (front view)
*Protective earth-terminal for sensors with metal version and
EST version and/or with Ex protection
For adjustable sensors the potentiometer is sealing screw
(A). For some plug-in sensors (B) the potentiometer is
placed on the side without a cover.
Adjustment:
• Turn clockwise to increase sensitivity
• Turn anti-clockwise to decrease sensitivity
Sealing screw (A)
Potentiometer (B)
KAS non-ush mountable for level control:
• Immerse the active area (= thread-free zone or 25 mm)
into the medium.
• Turn the potentiometer clockwise until the sensor
switches.
• Then turn the potentiometer a further 90 ° to the right
(= reliable switching).
• If the sensor switches immediately when immersing
the sensor then turn the potentiometer to the left to the
switching point and then to the right again as described
above.
Series 20 (NPN) Series 70 (NPN)
Series 10 (PNP) Series 80 (PNP)
Adjustment of sensitivity
Pin connection for pluggable sensors
Electrical connection
• Protective earth-terminal for sensors
with metal version and EST version
and/or with Ex protection
• WH/2 only with antivalent output
• For inductive loads, a corresponding
protective circuit (e.g. freewheeling
diode) must be provided.
Maintenance, repair, disposal
• Maintenance for this device is not necessary when used as intended.
• It is not possible to repair the device. If you have any problems, please contact directly your customer
service.
• Please dispose of the device in a way that is environmentally friendly according to the national regulations.
*The connector versions are only for the use in Dust-Ex area.
After mounting, the plug-and-socket connector has to be
protected by means of the protective clip enclosed with the
sensor.
4
1
3
2
4
1
3
2
*5

11
EN
Information for inductive and capacitive sensors with transistor output of the
series IAS-10(20)...and KAS-70(80)... of the certication DMT 01 ATEX E157
for hazardous areas
Description:
The capacitive or inductive sensor is for use in areas where is a danger of explosion, caused by combus-
tible dusts. The capacitive sensor (KAS-...2G-1/2D) for instance is used for level control of bulk materials
in silos and containers, appliance group II category 1/2D.
The inductive sensor (IAS-...2G-1/2D) for instance is used as a limit switch, appliance group II category 1/2D.
Futhermore it is designed for use in areas where there is a danger of explosion due to the presence of
inammable gases, appliance group II category 2G.
The sensor (IAS-...2G-1/2D of KAS-...2G-1/2D) should be installed into the container in such a way, that
only the front part of the casing (active surface) projects into the container and is thus in zone 20. The
other part of the sensor (cable exit, LED’s, potentiometer), is outside of the container in zone 21, 22 or
completely outside the hazardous endangered area.
The power supply units generally have to be mounted outside the hazardous endangered areas. The
sensor has an LED visible from outside, which displays the operating state.
For KAS only: The sensitivity adjustment is made by means of a potentiometer accessible from outside.
Function KAS: When the material to be detected in the active area approaches, the sensor will be acti-
vated and its output signal will change.
Function IAS: The sensor reacts to the proximity of the metal objects to be detected in the active area
and changes its output signal.
Thermal and electrical data:
Appliance-group II category 1/2D Ex ta/tb IIIC T101°C Da/Db
Permitted ambient temperature: -20...+ 90 °C
Appliance group II category 2G Ex mb IIC T4 Gb
Electrical data:
Operating voltage: 10... 30 V DC
Operating current value: up to 200 mA
Degree of protection IP 67
Potential compensation:
Sensors with a metal housing have a cable connection with a protective conductor (yellow-green). This is
an internal galvanic connection to the metal housing. The protective wire must be connected.
All cables and plastic parts must be protected against the e󰀨ects of electrostatic charge.
Please note: The conditions of the EN 60079-26:2007 e. g. relating to dust-coating and temperatures
must be met.
The sensor must not be powered when making the initial connection! Wrong connection
can destroy the sensor!
+ = Brown - = Blue Green/yellow =
Output 1 = Black Output 2 = White
The sensor has an internal high-speed fuse of 200 mA. It is not possible to replace the
fuse. An external back-up high-speed fuse of 100 mA can be connected for protection of
the sensor.

12
Muchas gracias,
por haber elegido un aparato de RECHNER Sensors. Desde hace más de 55 años, RECHNER Sensors
se ha establecido en una posición de líder mundial del mercado, a través de la dedicación, innovación
y productos de alta calidad.
Declaración de los símbolos
Información: Nota adicional
¡Cuidado!: Información importante / aviso de seguridad
Necesidad de actuar: Aquí se tiene que hacer un ajuste o realizar una acción.
Siga estas instrucciones para un uso correcto y seguro. Guárdalo para futuras consultas.
Antes de la instalación
Nota importante:
Estas instrucciones de servicio deben leerse y respetarse escrupulosamente antes de la
puesta en marcha.
Sólo las personas que disposgan de conocimientos sobre tipo de protección disposiciones y
reglamentos relativos a materiales utilizables en atmósferas potencialmente explosivas y que
conozcan perfectamente las instrucciones de servicio y las normas en vigor sobre seguridad en el trabajo
y prevención de accidentes pueden manejar, mantener y poner en marcha los aparatos. La eliminación
del número de serie y las modicaciones realizadas en el aparato o el uso indebido son inadmisibles.
© RECHNER 02/2022, # 79002101 Printed in Germany
Se reserva el derecho a efectuar errores y modicaciones sin previo aviso.
Código QR para Instruc-
ciones de uso avanzadas
3110580
Para sensores certivicados ETL:
Para uso en interiores únicamente
Listed Component Conforms to UL Std. 61010-1
Certied to Can/CSA Std. C22.2 No. 61010-1
For use in class 2 circuit only
Uniquement pour utilisation dans circuits classe 2
• Desempaquetar el aparato y vericar si la entrega no tiene ningún defecto y está completa.
• En caso de defecto, por favor informar a su proveedor y a la agencia de transporte responsable.
• En caso de preguntas o problemas no dude en llamarnos, estamos a su disposición.
Información sobre los sensores con certicación ETL
ES
i

13
Descripción general
Montaje
Aplicación típica de nuestros sensores
Nuestros sensores detectan el medio en su zona activa haciendo oscilar el oscilador del transistor cuan-
do el medio se acerca. Cuanto más pequeña sea la constante dieléctrica (Ɛr), más cerca debe estar el
medio. Nuestros sensores IAS (detectores / sensores de proximidad inductivos) detectan los medios
metálicos, nuestros sensores KAS (detectores / sensores de proximidad capacitivos) detectan todos los
medios. La inuencia también es posible a través de materiales eléctricamente no conductores, en el
caso de nuestros sensores KAS a través de paredes de un grosor máximo de 4 mm, aquí la constante
dieléctrica del medio a detectar debe ser aproximadamente un factor de 5. El cambio de corriente del
oscilador se emite como señal binaria a través de un amplicador de conmutación.
Zona libre
Material amortiguador
d1
≥ 3 x d1
e
Montaje enrasado
Para IAS, los metales son materiales amortiguadores y para
KAS, lo son todos los materiales.
Los sensores roscados se suministran con dos tuercas. Se debe tener en cuenta los torques máx. de
apriete indicados en la tabla. Al atornillar en bloques roscados se debe tener en cuenta las longitudes
de atornilla miento (según la norma DIN 13). Para los sensores sin rosca externa están disponibles en el
programa de accesorios de abrazaderas de sujeción adecuadas.
Medida "a" ≥ 2,2 x Sn
Medida "b" ≥ 1,5 x Sn
Par de apriete
PTFE PEEK Latón Acero no
M8x1 - 4 Nm - 4,5 Nm
M12x1 0,2 Nm 2 Nm 15 Nm 15 Nm
M18x1 0,5 Nm 3 Nm 28 Nm 40 Nm
M22x1,5 1,4 Nm 13 Nm 32 Nm 50 Nm
M30x1,5 2,5 Nm 7 Nm 82 Nm 150 Nm
M32x1,5 3 Nm 25 Nm 110 Nm 180 Nm
G1/2“ - 25 Nm - -
G 1" 2,5 Nm - 110 Nm 110 Nm
La medida “e” corresponde a la zona libre
no roscada o ≥ 25 mm.
a
b
Montaje no enrasado
Instalación de la línea
Los cables de conexión de los sensores deben ser tendidas por separado o apantalladas de
los cables de corriente principales, ya que las puntas de corriente inductiva podrían destruir a
los sensores en casos extremos, a pesar de llevar circuitos protectores incorporados. Espe-
cialmente en las líneas más largas de 5 m se recomienda el uso de cables apantallados o de
líneas trenzadas.
ES
Material amortiguador
Material amortiguador

14
Asignación de pines para sensores enchufables (vista desde arriba)
*Conductor de puesta a tierra sólo para sensores con carcasa
metálica y en versión EST y/o con protección contra explosiones
En los sensores ajustables, el potenciómetro se encuentra
de un tapón roscado (A). La versión enchufable (B) tiene
en la parte lateral un potenciómetro sin cubierta.
Ajuste:
• Giro a la derecha - mayor sensibilidad
• Giro a la izquierda - menor sensibilidad
Tapón roscado (A)
Potenciómetro (B)
KAS montaje no enrasado para el control del nivel:
• Sumergir totalmente la supercie activa (= zona libre
de rosca o 25 mm) dentro el medio.
• Girar el potenciómetro hasta la derecha para aumentar
la sensibilidad hasta el sensor ya conmuta.
• Luego, girar adicionalmente el potenciómetro 90° hasta
la derecha (= conmutación segura).
• Si el sensor ya conmuta al sumergirlo, girar el potenció-
metro a la izquierda hasta el punto de conmutación y
seguidamente girar de nuevo a la derecha de la forma
arriba indicada.
Serie 20 (NPN) Serie 70 (NPN)
Serie 10 (PNP) Serie 80 (PNP)
Ajuste de la distancia de conmutación
Asignación de pines para sensores enchufables
Conexión eléctrica
• Conductor de puesta a tierra sólo
para sensores con carcasa metálica
y en versión EST y/o con protección
contra explosiones
• WH/2 solo para salida antivalente
• Para cargas inductivas se debe pre-
ver un circuito de protección corres-
pondiente (p. ej. diodo de giro libre)
Mantenimiento, Reparación, Eliminación de desechos
• El aparato no necesita mantenimiento cuando se usa según lo previsto.
• No es posible reparar las sondas/los analizadores. Si tiene problemas por favor contactar directamente
nuestro servicio.
• Por favor desechar las sondas/los analizadores conforme con las normas nacionales válidas y de una
• manera compatible con el medio ambiente.
ES
*Las versiones con conector son solamente para utilización en la
zona de peligro de explosión de polvo. Después del montaje la
conexión del conector se tiene que proteger con el clip protector
suministrado con el sensor.
4
1
3
2
4
1
3
2
*5

15
ES
Informaciones para sensores inductivos y capacitivos con salida de transis-
tor de las series IAS-10(20)... y KAS-70(80)... de la certicación DMT 01 ATEX
E157 para zonas peligrosas
Descripción:
Los sensores capacitivos o inductivos son diseñados para su en áreas con peligro de explosión causadas
por polvos inamables.
Los sensores capacitivos (KAS...2G-1/2D) sirven, por ejemplo, para el control del nivel de productos a
granel en silos y contenedores, Grupo de aparatos II, categoría 1/2D.
Los sensores inductivos (IAS...2G-1/2D) sirven, por ejemplo, para interruptor de valor límite, Grupo de
aparatos II, categoría 1/2D.
Además estos sensores son diseñados para su en áreas con peligro de explosión causadas por gases
inamables, Grupo de aparatos II, categoría 2G.
Estos sensores deben ser instalados de manera que la parte frontal de la carcasa (zona activa) esté
dentro del recipiente y por consiguiente se encuentre en la zona 20, mientras que la otra parte del sensor
(cable, LED, potenciómetro) esté fuera del recipiente en la zona 21, zona 22 o fuera del área peligrosa.
Las unidades de alimentación eléctrica generalmente tienen que estar montadas fuera de la zona peligrosa.
El sensor tiene un LED, el cuál es visible desde fuera, para mostrar el estado de operación.
Solo para KAS: El ajuste de la sensibilidad se realiza por medio de un potenciómetro accesible desde fuera.
Función de KAS: Cuando se acerca el material a ser detectado al área activa del sensor, éste se activará
y cambiará su señal de salida.
Función de IAS: Cuando se acerca el objeto metálico a ser detectado al área activa del sensor, éste se
activará y cambiará su señal de salida.
Datos térmicos y eléctricos:
Aparato del Grupo II, categoría 1/2D Ex ta/tb IIIC T101°C Da/Db
Temperatura ambiental permisible: -20 ...+ 90 °C
Aparato de grupo II categoría 2G Ex mb IIC T4 Gb
Datos eléctricos:
Tensión de servicio: 10...30 V CC
Intensidad de corriente de servicio: hasta 200 mA
Tipo de protección IP 67
Compensación del potencial:
Los sensores con carcasa de metal poseen un cable como conductor de protección (amarillo-verde).
Este cable está conectado internamente en forma galvánica a la carcasa de metal. Este conductor de
protección debe ser conectado necesariamente. Los cables y piezas de plástico tienen que ser protegido
contra cualquier carga electrostática.
Nota: Se deberán cumplir las exigencias de la norma EN 60079-26:2007, por ejemplo con respecto a la
acumulación de polvo y a las temperaturas.
¡Conectar el sensor solo en estado sin tensión! La conexión equivocada puede destruir el
sensor.
+ = Marrón - = Azul Amarillo/verde =
Salida 1 = Negro Salida 2 = Blanco
El sensor tiene interno un fusible interno de 200 mA (super-rápido). Un cambio del fusible
no es posible. Para la protección del sensor se puede preconectar un fusible externo de
100 mA (super-rápido).

16
Merci,
d‘avoir choisi un appareil RECHNER Sensors. Depuis plus de 55 ans RECHNER Sensors s‘est forgé une
position de leader, au niveau mondial, grâce à son engagement, à une politique d‘innovations continues
et à une qualité hors du commun.
Explication des symboles
Information: Indication complémentaire
Attention: Information importante / information de sécurité
Action à réaliser: Un réglage ou une action doit être entrepris
Pour une utilisation correcte et sûre, suivre ces instructions. Conserver pour une consultation ultérieure.
Avant installation du capteur
Remarque importante:
La présente notice est à lire attentivement avant mise en service du matériel. Sa stricte obser-
vation est impérative. Les appareils peuvent être utilisés, entretenus ou réparés uniquement
par du personnel disposant du manuel d’utilisation et des attributions nécessaires en ce qui
concerne les classes de protection, les dispositions et réglementations relatives aux moyens
opérationnels en zone explosible Ex, la sécurité du travail et la prévention des accidents. La suppression
du numéro de série, la modication de l’appareil ou son utilisation inappropriée ne sont pas autorisés.
© RECHNER 02/2022, # 79002101 Printed in Germany
Sous réserve d’erreurs et modications sans préavis.
QR-Code pour notice
d’utilisation élargie
3110580
Pour capteurs certiés ETL :
Pour utilisation sous abri uniquement
Listed Component Conforms to UL Std. 61010-1
Certied to Can/CSA Std. C22.2 No. 61010-1
For use in class 2 circuit only
Uniquement pour utilisation dans circuits classe 2
• Déballer l‘appareil et vérier s‘il n‘est pas endommagé et si la fourniture est complète
• Si le matériel est endommagé prière de le signaler à votre fournisseur et à votre livreur
• Nous sommes à votre disposition pour répondre à toute question ou pour résoudre tout
problème qui pourrait survenir.
Informations sur les capteurs certiés ETL
FR
i

17
Description générale
Montage
Application typique de nos capteurs
Nos capteurs détectent les porduits dans leur zone active, en faisant osciller un oscillateur à transistor à
l’approche du produit. Plus la constante diélectrique (Ɛr) est faible, plus le produit doit être approché. Nos
capteurs IAS (capteurs/détecteurs de proximité inductifs) détectent les produits métalliques, nos capteurs
KAS (capteurs/détecteurs de proximité capacitifs) tous les produits liquides ou solides. La détection est
également possible à travers des matériaux non conducteurs d’électricité, pour nos capteurs KAS à
travers des parois d’une épaisseur maximale de 4 mm, la constante diélectrique du milieu à détecter doit
ici présenter un facteur 5 environ. La variation de courant de l’oscillateur est émise sous forme de signal
binaire via un amplicateur de commutation.
Zone libre
Matériau amortissant
d1
≥ 3 x d1
e
Montage noyable Les matériaux détectables sont: pour les IAS, tous les
métaux; pour les KAS, tous les matériaux.
Les capteurs avec corps leté sont livrés avec 2 écrous. Les couples de serrage maximaux à respec-
ter sont indiqués dans le tableau ci-dessous. Pour le vissage dans des blocs leté il est nécessaire de
respecter les longueurs maximales de vissage (selon norme DIN13). Pour les capteurs avec corps non
leté le programme d’accessoires comporte des brides de xation.
Dimension "a" ≥ 2,2 x Sn
Dimension "b" ≥ 1,5 x Sn
Couple de serrage
PTFE PEEK Laiton Acier inox
M8x1 - 4 Nm - 4,5 Nm
M12x1 0,2 Nm 2 Nm 15 Nm 15 Nm
M18x1 0,5 Nm 3 Nm 28 Nm 40 Nm
M22x1,5 1,4 Nm 13 Nm 32 Nm 50 Nm
M30x1,5 2,5 Nm 7 Nm 82 Nm 150 Nm
M32x1,5 3 Nm 25 Nm 110 Nm 180 Nm
G1/2“ - 25 Nm - -
G 1" 2,5 Nm - 110 Nm 110 Nm
La dimension «e» correspond à la partie
non leté (sinon ≥ 25 mm).
a
b
Montage non noyable
Installation des câbles
Les câbles des capteurs doivent être posées séparément ou blindées des lignes électriques
principales, car les pointes de tension inductives peuvent, dans des cas extrêmes, détruire
les capteurs malgré le circuit de protection intégré. Il est recommandé d’utiliser des câbles
blindés ou des câbles torsadés, en particulier pour les longues distances > 5 mètres.
FR
Matériau amortissant
Matériau amortissant

18
Brochage des capteurs avec raccordement par connecteur (vue de face)
*Fil de terre uniquement pour les capteurs dans des boîtiers
métalliques et en version EST et/ou avec protection Ex
Sur les capteurs avec portée réglable le potentiomètre se
trouve sous une vis d’étanchéité (A).
Sur les versions avec connecteur (B) le potentiomètre peut
être situé latéralement, sans protection.
Réglage:
• Rotation vers la droite - la portée augmente
• Rotation vers la gauche - la portée diminue
Vis d’étanchéité (A)
Potentiomètre (B)
KAS non noyable pour contrôle de niveau
• Tête de détection (= zone sans letage ou 25 mm) à immerger
entièrement dans le produit à détecter.
• Par rotation du potentiomètre vers la droite augmenter la
sensibilité jusqu’à l’atteinte du seuil de commutation
• Tourner encore le potentiomètre de 90° vers la droite
(= commutation sécurisée)
• Si le capteur s’enclenche immédiatement lors du montage,
tourner le potentiomètre vers la gauche jusqu’au seuil de
déclenchement puis à nouveau vers la droite tel que décrit
ci-dessus.
Série 20 (NPN) Série 70 (NPN)
Série 10 (PNP) Série 80 (PNP)
Réglage de la sensibilité de détection
Brochage des capteurs avec connecteur
Raccordements électriques
• Fil de terre uniquement pour les
capteurs dans des boîtiers métal-
liques et en version EST et/ou avec
protection Ex
• Fil WH/2 sur sorties antivalentes
uniquement
• Pour les charges inductives, un
circuit de protection correspondant
(par ex. diode de roue libre) doit
être prévu.
Maintenance, Réparation, Mise au rebut
• Les appareils ne nécessitent aucune maintenance, s’ils sont utilisés de manière appropriée.
• La réparation ou la remise en état des appareils n’est pas possible. En cas de problème veuillez, SVP,
contacter directement nos services.
• La mise au rebut d’appareils défectueux sera à faire de manière respectueuse de l’environnement,
selon les dispositions légales en vigueur dans votre pays.
FR
*Les capteurs avec raccordement par connecteur ne sont utilisables
que pour les zones poussière. Le raccordement par connec-
teur devra, après montage, être sécurisé au moyen du clips de
protection fourni.
4
1
3
2
4
1
3
2
*5

19
FR
Informations pour les capteurs inductifs et capacitifs avec sortie de commutation à
transistor des séries IAS-10(20)...et KAS-70(80)... de la certication DMT 01 ATEX E157
pour les zones à risque d’explosion
Description:
Le détecteur capacitif ou inductif est destiné à être monté dans des atmosphères explosibles, en raison
de la présence de poussières inammables. Le détecteur capacitif (KAS...2G-1/2D) sert par exemple au
contrôle de niveau de produits en vrac dans des silos ou des réservoirs ou comme n de course, Groupe
d’appareils II, Catégorie 1/2D.
Le détecteur inductif (IAS-...2G-1/2D) sert par exemple comme n de course, Groupe d’appareils II,
Catégorie 1/2D.
De plus ils sont également destinés au montage en Atmosphère Explosible de la catégorie 2G (gaz).
Le détecteur (IAS...2G-1/2D ou KAS...2G-1/2D) est à monter de telle manière que seuls la face active et
le letage du capteur se trouvent en zone 20. La face arrière du détecteur (sortie de câble et voyant LED)
doit se trouver HORS de la zone 20, c’est à dire en zones 21 ou 22 ou hors de la zone à risque d’explosion.
Les modules d’alimentation, associés à ces détecteurs doivent TOUJOURS se trouver hors de la zone á
risque d’explosion.
L’indication de l’état de commutation est assurée par un voyant LED monté dans le détecteur et visible
de l’extérieur.
Pour capteurs capacitifs KAS: Pour le réglage de sensibilité le capteur est équipé d’un potentiomètre
intégré, accessible à l’arrière du boîtier.
Fonction des capteurs capacitifs KAS: Lors de l’approche du produit à détecter devant sa face active
(tête de détection) le capteur capacitif réagit et modie son signal de sortie.
Fonction des capteurs inductifs IAS: Lors de l’approche de la cible métallique à détecter, devant sa
face active de détection, le capteur réagit et modie son signal de sortie.
Caractéristiques thermiques et electriques:
Groupe d’appareillage II, Catégorie 1/2D Ex ta/tb IIIC T101°C Da/Db
Température opérationnelle admissible: -20…+90 °C
Groupe d’appareils II, catégorie 2G Ex mb IIC T4 Gb
Caractéristiques électriques:
Tension d’alimentation: 10 à 30 V DC
Courant opérationnel: jusqu’à 200 mA
Indice de protection: IP 67
Equilibrage de potentiel:
Les capteurs avec boîtier métallique sont équipés d’un câble de raccordement avec conducteur de mise
à la terre (jaune / vert). Celui-ci est relié galvaniquement au boîtier métallique du capteur.
Ce conducteur doit impérativement être raccordé à la terre.
Le câble et les pièces en matière synthétique sont à protéger contre toute accumulation de charges
électrostatiques.
Remarque: Les prescriptions de la norme EN 60079-26:2007, en ce qui concerne la présence de pous-
sières et les températures, par exemple, sont à respecter scrupuleusement.
Le capteur ne doit être raccordé électriquement qu‘en l‘absence de tension d‘alimentation.
Un raccordement incorrect peut détruire le capteur.
+ = Brun - = Bleu Vert / jaune =
Sortie 1 = Noir Sortie 2 = Blanc
Le capteur est protégé, en interne, par un fusible (ultra-rapide) de 200 mA. Un remplace-
ment de ce fusible n‘est pas possible. Pour une protection accrue du capteur il est préconisé
de prévoir, en plus, un fusible externe (ultra-rapide) de 100 mA.

20
Grazie mille,
per aver deciso di acquistare un prodotto RECHNER Sensors. Oltre 55 anni di impegno, innovazioni
produttive e la massima qualità, hanno consentito a RECHNER Sensors di conseguire una posizione
dominante sul mercato a livello mondiale
Spiegazioni dei simboli
Informazione: Avvertenza supplementare
Attenzione: Informazione importante / avvertenza di sicurezza
Necessità di intervento: Qui è necessario eettuare una regolazione o un intervento
Seguire queste istruzioni per un uso corretto e sicuro. Conservare per riferimenti futuri.
Prima dell‘installazione
Nota importante:
Vi invitiamo a seguire attentamente queste istruzioni prima di collegare il sensore.
Queste apparecchiature devono essere usate e messe in funzione da persone competenti,
che conoscono le istruzioni, le classi di protezione, le norme e i regolamenti dei mezzi di
produzione in zona a rischio d’esplosione e le norme vigenti di sicurezza e le norme di pre-
venzione incidenti. La rimozione del numero di serie, eventuali modiche all’apparecchiaturo o l’utilizzo
improprio non sono permissi.
© RECHNER 02/2022, # 79002101 Printed in Germany
Tutti i dati sono soggetti a variazione senza preavviso.
QR code per Istruzioni
per l’utilizzo avanzato
3110580
Sensori certicato ETL:
Utilizzo solo per ambienti interni
Listed Component Conforms to UL Std. 61010-1
Certied to Can/CSA Std. C22.2 No. 61010-1
For use in class 2 circuit only
Uniquement pour utilisation dans circuits classe 2
• Disimballare l‘apparecchio e controllare che la fornitura sia completa e senza danni.
• Se si riscontrano danni, informare il proprio fornitore e il servizio di recapito competente.
• Per ulteriori domande o problemi saremo a vostra completa disposizione nel fornirvi ulteriore
aiuto e soluzioni.
Informazioni sui sensori certicato ETL
IT
i
