Rechner Sensors LevelMaster User manual

Bedienungsanleitung für
kapazitive Sensoren mit
Funktion
A d j u s t m e n t i n s t r u c t i o n s
for capacitive sensors with
function
I n s t r u c c i o n e s d e u s o p a r a
s e n s o r e s c a p a c i t i v o s c o n
función
Notice d'utilisation pour dé-
tecteurs capacitifs avec
fonction
Istruzioni per l’utilizzo dei sen-
sori capacitivi con funzione
RECHNER
Industrie-Elektronik GmbH
Gaußstraße 8 - 10
D-68623 Lampertheim
Tel. [phone]
Fax. [phone]
Fax. Intl. [phone]
e-mail [email protected]
http://www.rechner-sensors.com
# 79002193

2
Wichtige Hinweise
Diese Bedienungsanleitung vor der Inbetriebnahme lesen und genau beachten.
Die Geräte dürfen nur von Personen benutzt, gewartet und instand gesetzt werden, die mit der Bedienungs-
anleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind.
Entfernen der Seriennummer sowie Veränderungen am Gerät oder unsachgemäßer Gebrauch führen zum
Verlust des Garantieanspruches.
Important Note:
Please read carefully and pay full attention to this instruction manual before powering up this device for the
rst time. The use, servicing and initial operation of this device is only permitted for persons who are familiar
with the instruction manual and the current rules of safety in the work place and accident-prevention.
Removal of the serial number, changes to the units or improper use will lead to loss of guarantee.
Nota importante:
Estas instrucciones de servicio deben leerse y respetarse escrupulosamente antes de la puesta en mar-
cha.
Sólo las personas que conozcan perfectamente las instrucciones de servicio y las normas en vigor sobre
seguridad en el trabajo y prevención de accidentes pueden manejar, mantener y poner en marcha los
aparatos.
La eliminación del número de serie y las modicaciones realizadas en el aparato o el uso indebido del mismo
provocan la pérdida de la garantía.
Remarque importante:
La présente notice est à lire attentivement avant mise en service du matériel. Sa stricte observation est
impérative. Les appareils peuvent être utilisés, entretenus ou réparés uniquement par du personnel dispo-
sant du manuel d’utilisation et des attributions nécessaires en ce qui concerne la sécurité du travail et la
prévention des accidents.
La suppression du numéro de série, la modication de l’appareil ou son utilisation inappropriée conduiront
à la perte de la garantie.
Nota importante:
Vi invitiamo a seguire attentamente queste istruzioni prima di collegare il sensore.
Queste apparecchiature devono essere usate e messe in funzione da persone competenti, che conoscono
le istruzioni, le norme vigenti di sicurezza e le norme di prevenzione incidenti.
Il distacco del numero di serie e modiche all’apparecchiatura o l’utilizzo improprio comportano il non rico-
noscimento della garanzia.
© RECHNER 02 / 2012- Printed in Germany
Irrtümer und Änderungen ohne vorherige Ankündigung vorbehalten.
All specications are subject to change without notice.
Se reserva el derecho a efectuar errores y modicaciones sin previo aviso.
Sous réserve d’erreurs et modications sans préavis.
Tutti i dati sono soggetti a variazione senza preavviso.

3
Inhaltsverzeichnis • Table of contents • Indice • Table des matières • Indice
ITALIANO
ESPAÑOL
FRANÇAIS
ENGLISH
DEUTSCH Wichtige Hinweise Seite 2
Montage • Anschluss Seite 4
Einstellung Seite 5
Einstellung Vollabgleich Seite 6
Werkseinstellung Seite 6
Test Seite 7
Important Note Page 2
Mounting • Connection Page 8
Adjustment Page 9
Full adjustment Page 10
Factory reset Page 10
Test Page 11
Nota importante Página 2
Montaje • Conexión Página 12
Ajuste Página 13
Ajuste lleno Página 14
Reset a ajuste de fábrica Página 14
Test Página 15
Remarque importante Page 2
Montage • Raccordement Page 16
Réglage Page 17
Auto-apprentissage en présence de produit Page 18
Factory reset (Conguration d’origine) Page 18
Test Page 19
Nota importante Pagina 2
Montaggio • Collegamento Pagina 20
Regolazione Pagina 21
Regolazione a pieno Pagina 22
Regolazione di fabbrica Pagina 22
Test Pagina 23

4
DEUTSCH

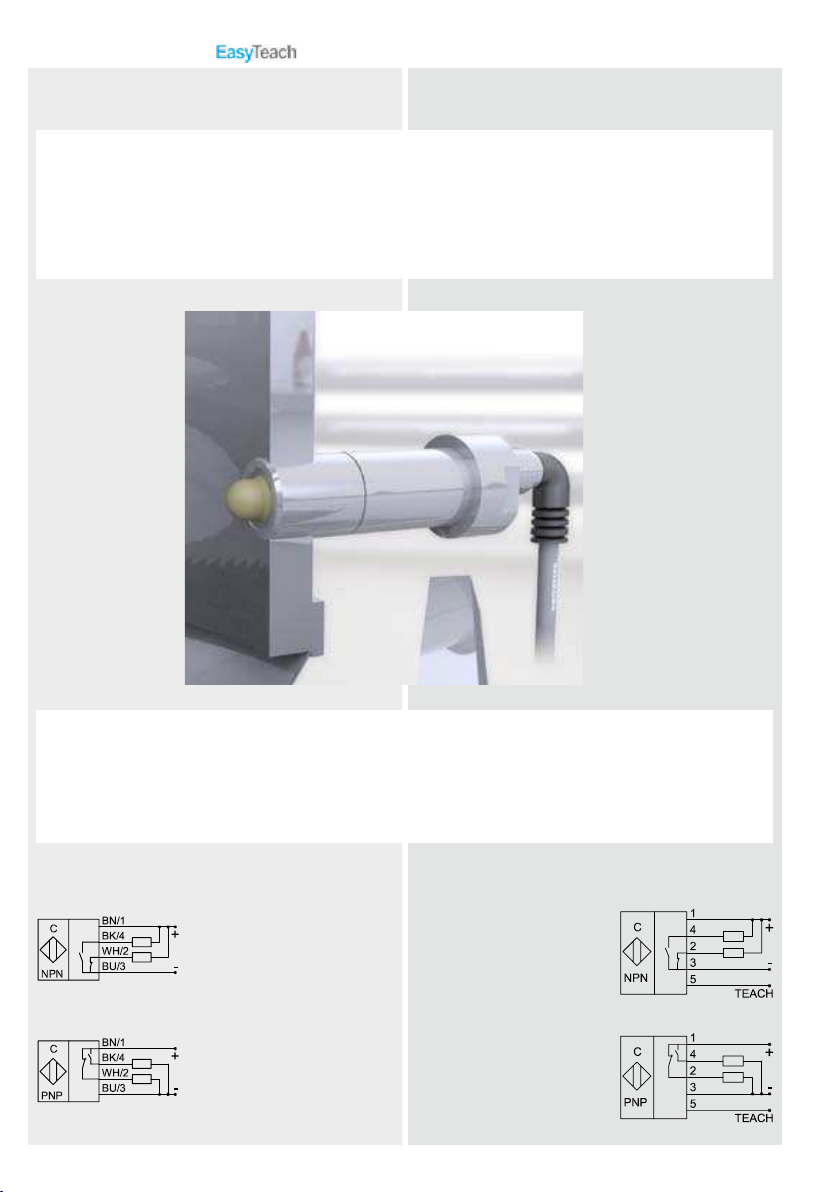

Kapazitive Sensoren mit Funktion ET bzw. ETW
ET = Easy Teach durch Taster ETW = Easy Teach by wire
Anschlussbild ETWAnschlussbild ET
NPN Antivalent
PNP Antivalent
NPN Antivalent
PNP Antivalent
2. Elektrischer Anschluss
Der elektrische Anschluss erfolgt gemäß nachstehendem Anschlussbild. Beachten Sie bitte die auf
dem Gerät und dem Datenblatt angegebenen technischen Spezikationen.
Beim Auslieferungszustand der Geräte ist der Nennschaltabstand eingestellt - Factory Settings -.
1. Montage
Montieren und xieren Sie das Gerät an der gewünschten Position. Der Sensor kann von oben, unten
oder der Seite montiert werden. Die Einbaulage ist in der Regel nicht relevant für die Messung. Wichtig
ist, dass die aktive Fläche (PEEK-Spitze) so in den Behälter hineinragt, dass sie bei Befüllung komplett
von dem abzutastenden Produkt umgeben ist.

5

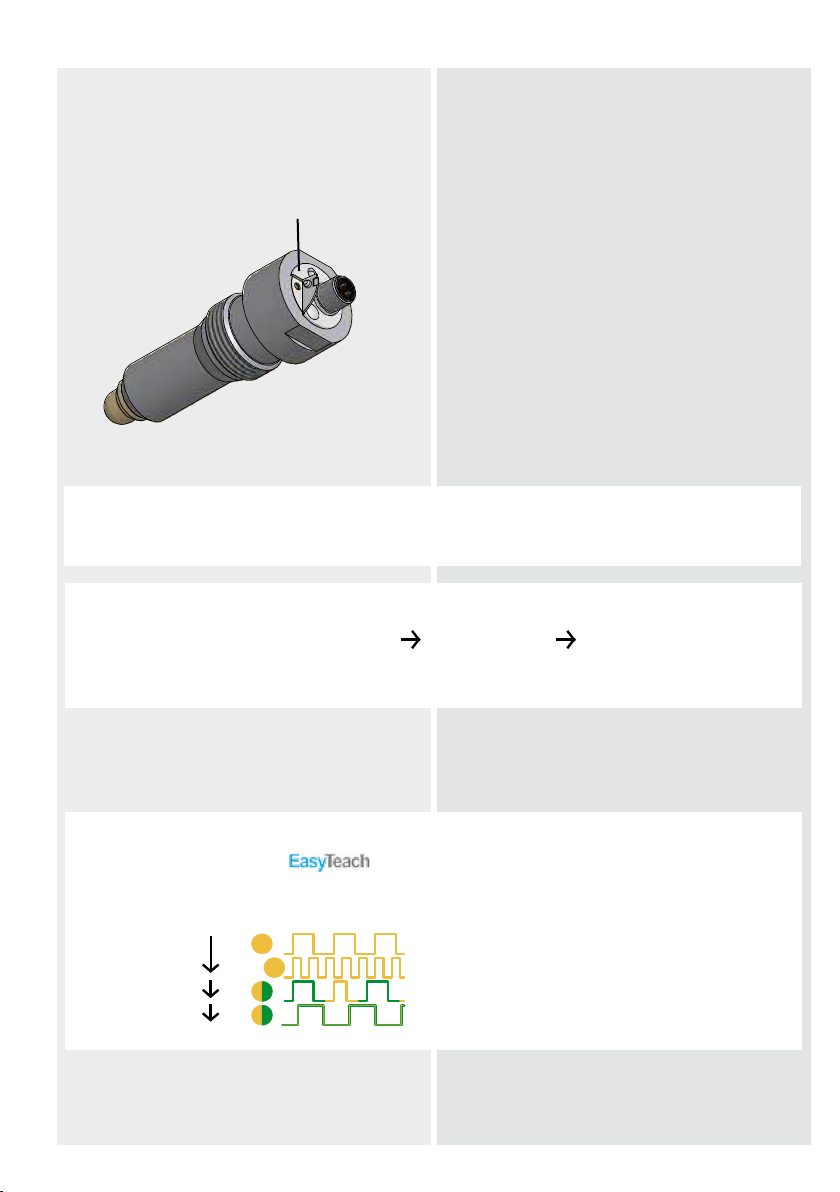

3. Einstellung
Außer bei der Testfunktion, sind die Ausgänge wäh-
rend den Programmierphasen deaktiviert.
Die Ausgänge geben den Status der LED‘s wieder.
Die Einstellung des Sensors erfolgt über einen Druck-
taster (= EasyTeach-Taster). Der Programmiertaster
bendet sich unter der Abdeckklappe.
Öffnen Sie die Abdeckklappe.
Für die Aktivierung des Programmiertasters verwen-
den Sie idealerweise den beigefügten Schrauben-
dreher.
Die Einstellung des Sensors erfolgt über die graue
Litze (Pin 5).
3. Einstellung
Bei dem Vollabgleich bestimmt man aktiv den Vollwert.
Der jeweils fehlende Wert wird durch das Gerät bestimmt.
Vollabgleich Werkseinstellung Test
Es lassen sich, sequenziell, die folgenden Einstellungen vornehmen:
ET = Easy Teach durch Taster ETW = Easy Teach by wire
Durch das Loslassen des Easy-Teach-Tasters in der
jeweiligen Einstellung wird die ausgewählte Aktion
ausgeführt.
Durch das Lösen der grauen Teach-Litze (Pin 5) von
der Versorgungsspannung wird die jeweilige Einstel-
lung der ausgewählten Aktion ausgeführt.
Wichtig: Achten Sie darauf, dass die aktive Fläche des Sensors bei der Einstellung komplett
mit dem abzutastenden Produkt umgeben ist.
Es lassen sich, sequenziell, die folgenden Einstellungen vornehmen:
• Vollabgleich
• Vollabgleich Initialisierung
• Werkseinstellung
• Test
chart: LED / Ausgangsfunktion
Gelb = A1
Grün = A2

6
ET = Easy Teach durch Taster ETW = Easy Teach by wire
• Graue Teach-Litze (Pin 5) mit Versorgungsspan-
nung verbinden und aktiv halten, bis die LED
gelb blinkt und Ausgang A1 pulst.
• Teach-Verbindung lösen.
• Die LED blinkt während des Initialisierungsvorgangs
gelb mit höherer Frequenz und A1 pulst dem ent-
sprechend.
• Programmiertaster mit dem Schraubendreher drük-
ken und gedrückt halten bis die LED gelb blinkt.
• Programmiertaster loslassen.
• Die LED blinkt während des Initialisierungsvor-
gangs gelb mit höherer Frequenz.
Achtung: Während des Abgleichs den Füllstand nicht verändern!
Der Vollabgleich ist durchgeführt, wenn die LED statisch gelb leuchtet. Der Sensor ist auf die zur Pro-
dukterkennung notwendige Empndlichkeit eingestellt. Die Schalthysterese wird automatisch errechnet.

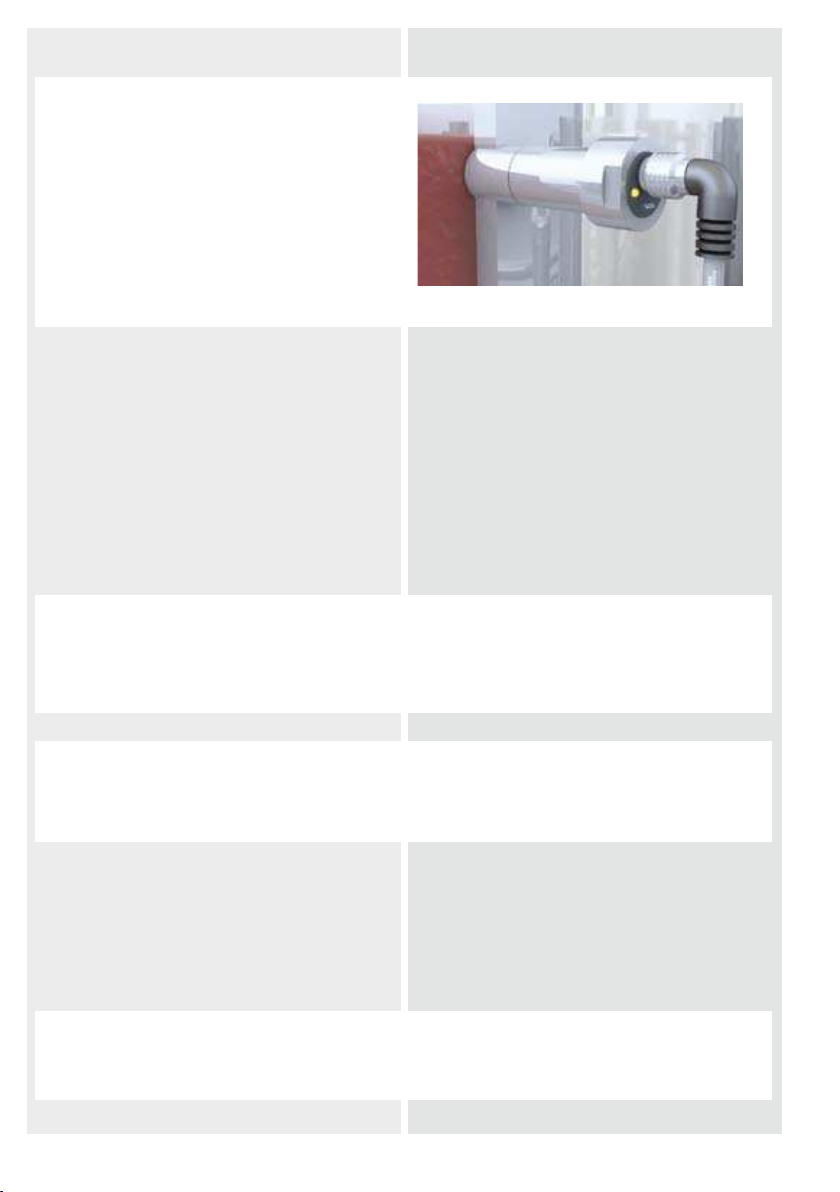

Einstellung Vollabgleich
Wichtig:
Die aktive Fläche (PEEK-Spitze)
ist vollkommen in das
abzutastende Material
eingetaucht.
• Graue Teach-Litze (Pin 5) mit Versorgungsspan-
nung verbinden und aktiv halten bis die LED ab-
wechselnd grün / gelb blinkt und die Ausgänge
A2 und A1 abwechselnd pulsen.
• Teach-Verbindung lösen.
• Programmiertaster mit dem Schraubendreher drük-
ken und gedrückt halten bis die LED abwechselnd
grün / gelb blinkt.
• Programmiertaster loslassen.
Werkseinstellung
Das Gerät kann einfach wieder in den Auslieferungszustand -Factory Settings - zurückversetzt werden.
Factory Reset ist durchgeführt und der Sensor hat den Auslieferungszustand wieder eingenommen. Das
LED- und Ausgangssignal entspricht dem Bedämpfungszustand, das heißt je nach dem ob das abzuta-
stenden Material / Objekt im aktiven Bereich vorhanden ist oder nicht.

7
ET = Easy Teach durch Taster ETW = Easy Teach by wire
• Graue Teach-Litze (Pin 5) mit Versorgungsspannung
verbinden und aktiviert halten bis die LED gelb/grün
blinkt und die Ausgänge gleichzeitig pulsend schal-
ten.
Sie verlassen den Testmodus indem Sie die Verbin-
dung mit der grauen Litze (Pin 5) deaktivieren. Der
Sensor kehrt dabei in den vorher programmierten
Zustand zurück.
• Programmiertaster mit dem Schraubendreher ak-
tivieren und aktiviert halten bis die LED gelb/grün
blinkt und Ausgänge gleichzeitig pulsend schal-
ten.
Sie verlassen den Testmodus indem Sie den Pro-
grammierspot deaktivieren. Der Sensor kehrt dabei
in den vorher programmierten Zustand zurück.
Test
Um die an den Sensor angeschlossene Steuerung zu überprüfen nutzen Sie die Testfunktion.

8
English
Capacitive sensors with function ET or ETW
ET = Easy Teach Push Button ETW = Easy Teach by wire
Connection diagram ETWConnection diagram ET
NPN Antivalent (NO + NC)
PNP Antivalent (NO + NC)
NPN Antivalent (NO + NC)
PNP Antivalent (NO + NC)
2. Electrical Connection
The electrical connection should be made according to the connection diagram below. Please consider
the technical specications provided on the unit and the data sheet.
The sensor is delivered with adjusted nominal sensing distance (Sn) - Factory Settings -.
1. Mounting
Mount and x the sensor in the desired position. The sensor can be installed from above, below and from
the side. The mounting position is normally not relevant for the measurement. What is important is that
the acitve area of the sensor (PEEK tip) reaches into the container, such that it is completely immersed
into the product to be detected when the container is lled.

9

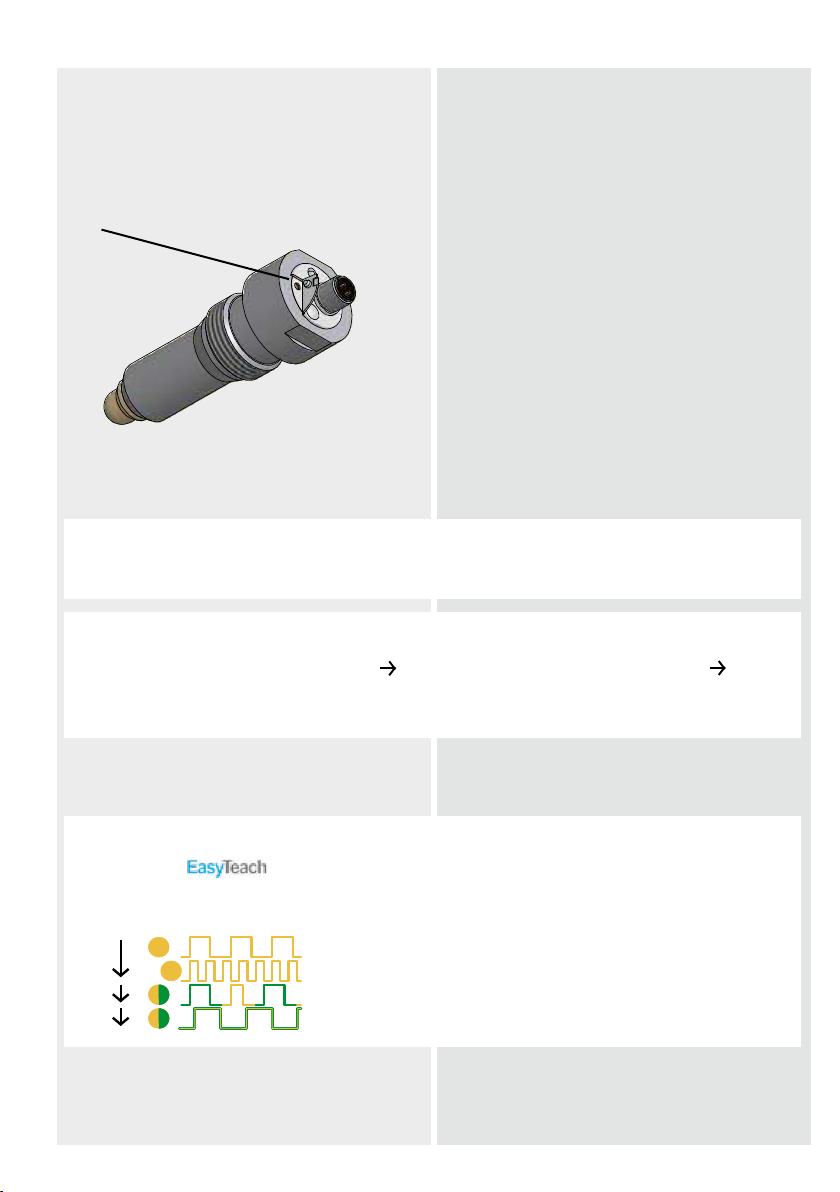

The sensor adjustment is made by means of a pro-
gramming push button. It is under the protection
ap. Open the ap:
Ideally the attached screwdriver is used for pressing
the programming push button.
The adjustment is made using the grey EasyTeach
wire (Pin 5).
3. Adjustment
With full adjustment the full value is determined actively. The respective missing value is automati-
cally determined by the sensor.
Full adjustment Factory Reset Test
The following adjustments are possible, in sequences:
The LED reects the state of the outputs.
3. Adjustment
The program state that exists at the moment when the
grey teach wire (Pin 5) is disconnected from the supply
voltage is the selected action that will be executed.
With release of the EasyTeach button the corre-
sponding mode is selected and the action will be
executed.
ET = Easy Teach Push Button ETW = Easy Teach by wire
The following options are available:
• Full adjustment
• Initialisation full adjustment
• Factory reset
• Test
chart: LED / output function
yellow = A1
green = A2
Except for the test function, all outputs are inactive
during the programming process.
Attention: Please take care that during the sensitivity adjustment the active area of the sensor
is completely immersed into the product to be detected.

10
ET = Easy Teach Push Button ETW = Easy Teach by wire
• Connect the grey teach wire (Pin 5) to the supply
voltage and hold it until the LED is ashing alter
nately green / yellow and the outputs A2 and A1
pulsate accordingly.
• Disconnect the grey teach wire (Pin 5).
• Press the EasyTeach button with the screwdriver
and hold it until the LED is ashing alternately
green / yellow.
• Release the EasyTeach button.
Factory Reset
The sensor can easily be readjusted to the way it was initially supplied - factory settings.
Factory Reset is made and the sensor is in the original delivery state.
The LED and output signal is according to the current state, this means dependent on whether or not
there is the material / object to be detected in the active area of the sensor.
Attention: Do not change the product level or position of the sensor!
The sensor is now optimally adjusted for the detection of the media currently being used and the current
mounting conditions. The switching hysteresis is calculated automatically.
Full adjustment
Attention:
The active area (PEEK-tip) is
complete immersed into the
product to be detected.
• Connect the grey teach wire (Pin 5) to the supply
voltage and hold it until the LED is ashing yellow
and output A1 pulsates.
• Disconnect the grey teach wire (Pin 5).
• During the initialisation process the LED is ash-
ing yellow with a higher frequency andA1 will pulsate
accordingly.
• The full adjustment is nished when the LED is
static yellow and A1 is high.
• Press the EasyTeach button with the screwdriver
and hold it until the yellow LED is ashing.
• Release the EasyTeach button.
• During the initialisation process the LED is ashing
yellow with higher frequency.
• The full adjustment is nished when the LED is
static yellow.

11
• Connect the grey teach wire (Pin 5) to the supply
voltage and hold it until the LED is ashing yel-
low-green and the outputs switch pulsating at the
same time.
Leave the test mode by disconnecting the grey
teach wire from the supply voltage. The sensor re-
turns to the previously adjusted state.
• Press the EasyTeach button with the screwdriver
and hold it until the yellow-green LED is ashing
and the outputs switch pulsating at the same
time.
For leaving the test mode release the EasyTeach
button. The sensor returns to the previously ad-
justed state.
Test
The test function can be used to check the control system that is connected to the sensor.
ET = Easy Teach Push Button ETW = Easy Teach by wire

12
ESPAÑOL
Sensores capacitivos con función (ET y ETW)
ET = Easy Teach por tecla de función ETW = Easy Teach por cable
Esquema de conexión modelo ETWEsquema de conexión modelo ET
NPN Antivalente (N.A. + N.C.)
PNP Antivalente (N.A. + N.C.)
NPN Antivalente (N.A. + N.C.)
PNP Antivalente (N.A. + N.C.)
2. Conexión eléctrica
La conexión eléctrica se realiza según el esquema abajo mencionado. Por favor, tener en cuenta las
especicaciones técnicas mencionadas en el sensor y en la hoja de características.
El sensor se entrega ajustado a la distancia de conmutación nominal (Sn) - ajuste de fábrica -.
1. Montaje
Montar y jar el sensor en la posición deseada. La posición de montaje del sensor, normalmente no es
relevante para la medición. Se puede montar arriba, abajo o lateral. Lo importante es que lo zona activa
(punta de PEEK) del sensor esté totalmente sumergida en el producto a ser detectado, cuando el con-
tenedor esté lleno.

13
El ajuste se realiza únicamente mediante una tecla
de función (= EasyTeach). Esta tecla de función está
debajo de una tapa. Abrir la tapa:
Para la activación de la tecla de función se usa el
destornillador incluido en la unidad de suministro.
El ajuste se realiza mediante el hilo gris (pin 5).
3. Ajuste
Con el ajuste detectando se determina activamente el valor lleno. El valor que falta lo determina
automáticamente el sensor.
Ajuste detectando Reset de fábrica Test
Se dispone de las siguientes opciones:
El LED reeja el estado de las salidas.
3. Ajuste
Al desconectar el cable gris (pin 5), EasyTeach, de
la tensión de suministro, se conrma la acción ele-
gida.
Soltando la tecla EasyTeach en cada punto del
menú, la acción seleccionada se activa.
Secuencialmente se puede hacer los siguientes ajustes:
• Ajuste detectando
• Iniciación del ajuste detectando
•
Reset al ajuste de fábrica
• Test
ET = Easy Teach por tecla de función ETW = Easy Teach por cable
chart: LED / Salida
Amarillo = A1
Verde = A2
¡Aparte, con la función test, ambas salidas de con-
mutación están inactivas durante el proceso de pro-
gramación!
Atención: Asegurarse de que durante el ajuste de la sensibilidad, la zona activa del sensor
(punta de PEEK) esté totalmente sumergida en el producto a ser detectado.

14
• Conectar el hilo EasyTeach gris (pin 5) con la
tensión de alimentación y mantenerlo hasta que
el LED luzca intermitente amarillo y verde y las
salidas A1 y A2 conmuten.
• Desconectar el hilo gris EasyTeach (Pin 5).
• Pulsar la tecla EasyTeach con el destornillador y
mantenerla hasta que el LED luzca intermitente
verde y amarillo.
• Soltar la tecla EasyTeach.
Reset a ajuste de fábrica
El sensor puede ser ajustado a los parámetros de fábrica - Factory Settings -.
Efectuado correctamente, el reset a los valores de fábrica.
El LED y la señal de salida corresponde a la situación actual, es decir según los casos si el material u
objeto a ser detectado está frente a la supercie activa del sensor o no.
ET = Easy Teach por tecla de función ETW = Easy Teach por cable
Ajuste Ileno
Atención:
La zona activa (punta de PEEK)
del sensor está sumergida en el
producto de ser detectado.
Atención: No cambiar el nivel de relleno durante el ajuste!
El sensor ha adoptado la distancia de conmutación óptima para la detección del producto presente.
La histéresis de conmutación se calcula automáticamente.
• ConectarelhiloEasyTeachgris(pin5)conlatensiónde
alimentación y mantenerlo hasta que el LED ama-
rillo luzca intermitente y la salida A1 esté activa.
• Desconectar el hilo gris EasyTeach (pin 5).
• Durante el proceso de inicialización el LED luce
intermitente amarillo con frecuencia más alta y A1
conmuta a la misma frecuencia.
• El ajuste lleno está finalizado cuanto el LED
verde luce jo.
• Pulsar la tecla EasyTeach con el destornillador y
mantenerla hasta que el LED amarillo luzca
intermitente.
• Soltar la tecla EasyTeach.
• Durante el proceso de inicialización el LED luce
intermitente amarillo con frecuencia más alta.
• El ajuste lleno está finalizado cuanto el LED
amarillo luce jo.

15
• Conectar el hilo EasyTeach gris (Pin 5) con la ten
sión de alimentación y mantenerlo hasta que el
LED luzca intermitente amarillo-verde y al mismo
tiempo las salidas conmuten.
Se abandona el modo test con la desconexión del
hilo gris EasyTeach (Pin 5). El sensor retorna al es-
tado antes programado.
• Pulsar la tecla EasyTeach con el destornillador y
mantenerla hasta que el LED luzca intermitente ama-
rillo-verde y al mismo tiempo las salidas conmu-
ten.
Se abandona el modo test soltando la tecla
EasyTeach. El sensor retorna al estado antes pro-
gramado.
Test
Para comprobar el sistema de control conectado al sensor utilizar la función test.
ET = Easy Teach por tecla de función ETW = Easy Teach por cable

16
FRANCAIS
Capteurs capacitifs KAS...ET ou KAS...ETW avec fonction
ET = Easy Teach par bouton-poussoir ETW = Easy Teach par l
Schéma de raccordement pour ETWSchéma de raccordement pour ET
NPN Antivalent (NO + NC)
PNP Antivalent (NO + NC)
NPN Antivalent (NO + NC)
PNP Antivalent (NO + NC)
2. Raccordement électrique
Les connexions électriques sont à réaliser selon les schémas ci-dessous. Les spécications techni-
ques indiquées sur le capteur et dans sa notice technique sont à respecter.
A la livraison le capteur est préréglé à la distance de détection nominale – Factory Settings –.
1. Montage
Le capteur est à monter et à xer à la position souhaitée. Le capteur peut être monté en haut, en bas ou
latéralement sur le réservoir. La position de montage n‘a aucune importance. Par contre il est IMPERATIF
que la face active de détection (pointe en PEEK) soit positionnée de telle manière que, lors du remplis-
sage du réservoir, elle soit TOTALEMENT IMMERGEE dans le produit à détecter.

17
La commande d‘auto-apprentissage se fait au moyen
d‘un bouton-poussoir sur la face arrière du capteur
(touche Easy-Teach). Il est situé sous la languette de
protection, qu‘il suft de soulever pour y accéder.
Pour l‘activation du bouton-poussoir il est recom-
mandé d‘utiliser, de préférence, le tournevis fourni
avec le capteur.
La commande d‘auto-apprentissage du capteur
se fait au moyen du l de teinte grise (Broche 5 /
TEACH).
3. Réglage
L‘état des sorties est visualisé par les voyants LED.
3. Réglage
Lors de l’auto-apprentissage en présence du produit la valeur de détection en présence est déterminée
de manière active. La valeur manquante est ensuite déterminée par le capteur.
Etalonnage en présence du produit Conguration d‘origine (Factory Reset) Test
Les procédures suivantes sont réalisables, en mode séquentiel:
Le mode opératoire est sélectionné par connexion
du l gris (Broche 5 / Teach) à la tension positive de
l‘alimentation. L‘action choisie est exécutée lorsque
le l gris est déconnecté de l‘alimentation.
Lors du relâchement du bouton-poussoir le mode
opératoire est sélectionné et l‘action choisie sera
exécutée.
ETW = Easy Teach par l
Les procédures suivantes sont réalisables, en mode séquentiel :
• Etalonnage en présence du produit
• Initialisation étalonnage en présence
• Factory reset (Conguration d‘origine)
• Test
ET = Easy Teach par bouton-poussoir
chart: LED / Fonction de sortie
Jaune = A1
Vert = A2
A l‘exclusion de la fonction de Test, les sorties sont
désactivées pendant les phases d‘étalonnage.
REMARQUE IMPORTANTE : Veuillez vérier que, lors de la phase d‘auto-apprentissage, la face
active du capteur soit TOTALEMENT IMMERGEE dans le produit à
détecter.

18
ETW = Easy Teach par l
• Activer la fonction de réinitialisation du capteur en
connectant le l gris (Broche 5 / TEACH) au „plus“ de l‘ali-
mentation, en le maintenant dans cette position
jusqu‘au clignotement, alternativement en VERT et
JAUNE, du voyant LED et jusqu‘à ce que les sorties
A1 et A2 délivrent des impulsions alternative-
ment.
• Ouvrir la liaison TEACH / Alimentation
• Activer la fonction de réinitialisation du capteur en
appuyant sur la touche Easy-Teach, au moyen du
tournevis, et en le maintenant dans cette position
jusqu‘au clignotement, alternativement en VERT et
JAUNE, du voyant LED.
• Relâcher la touche Easy-Teach
Factory Reset (Conguration d‘origine)
Le capteur peut être, de manière simple, remis dans sa conguration d‘origine (Factory Reset)
Le capteur a, alors, été réinitialisé dans sa conguration d‘origine (Factory Reset). Le voyant LED et les
signaux de sortie correspondent à la situation de détection selon que le produit ou l‘objet à détecter se
trouve dans le champ de détection actif du capteur ou non.
ET = Easy Teach par bouton-poussoir
Attention: NE PAS modier le niveau du produit pendant la phase d‘auto-
apprentissage!
La phase d‘auto-apprentissage en présence du produit est achevée lorsque le voyant LED reste allumé
en JAUNE en continu.
Le capteur a, alors, enregistré la portée nécessaire à la détection du produit, en relation avec sa position
de montage. L‘hystérésis de commutation est calculée automatiquement.
Etalonnage en présence du produit
REMARQUE IMPORTANTE:
Veuillez vérier que, lors de la
phase d‘auto-apprentissage, la
face active du capteur soit
TOTALEMENT IMMERGEE dans
le produit à détecter.
• Activer la phase d‘auto-apprentissage du capteur
en connectant le l gris (Broche 5 / TEACH) au „plus“ de
l‘alimentation, en le maintenant dans cette position
jusqu‘au clignotement, en JAUNE, du voyant LED
et jusqu‘à ce que la sortie A1 délivre des impulsions.
• Ouvrir la liaison (Broche 5) TEACH / Alimentation.
• Pendant la phase d‘auto-apprentissage le voyant LED
clignote en VERT, avec une fréquence élevée, et la
sortie A1 délivre des impulsions correspondantes.
• Activer l‘auto-apprentissage du capteur en ap-
puyant sur la touche Easy-Teach, au moyen du
tournevis, et en le maintenant dans cette position
jusqu‘au clignotement, en JAUNE, du voyant LED.
• Retirer le tournevis pour débuter l‘étalonnage.
• Pendantlaphased‘auto-apprentissagelevoyant LED
clignote en JAUNE, avec une fréquence élevée.

19
• Activer la fonction de Test du capteur, en connec-
tant le l gris (Broche 5 / TEACH) à l‘alimention
et en le maintenant dans cette position jusqu‘au
clignotement, en VERT et JAUNE, du voyant
LED et jusqu‘à ce que les sorties A1 et A2
délivrent des impulsions simultanément.
La phase de Test est abandonnée lorsque la liaison
TEACH / Alimentation est supprimée. Le capteur
repasse alors dans son état programmé antérieu-
rement.
• Activer la fonction de TEST du capteur en appuyant
sur la touche Easy-Teach, au moyen du tournevis,
et en le maintenant dans cette position jusqu‘au
clignotement, en VERT et JAUNE, du voyant LED
et jusqu‘à ce que les sorties A1 et A2 délivrent des
impulsions simultanément.
La phase de Test est abandonnée la touche Easy-
Teach est relâchée. Le capteur repasse alors dans
son état programmé auparavant.
Test
Cette fonction permet de contrôler le circuit d‘automatisme auquel le capteur est connecté.
ETW = Easy Teach par l
ET = Easy Teach par bouton-poussoir

20
ITALIANO
Sensori capacitivi con funzione di auto-apprendimento (ET & ETW)
ET = Easy Teach, autoapprendi-
mento a pulsante
ETW = Easy Teach by Wire,
auto-apprendimento a cavo
Schema di collegamento ETWSchema di collegamento ET
NPN Antivalente (NO + NC)
PNP Antivalente (NO + NC)
NPN Antivalente (NO + NC)
PNP Antivalente (NO + NC)
2. Collegamento elettrico
Il collegamento elettrico avviene secondo lo schema seguente. Prestare attenzione ai dati tecnici sul
sensore e sul foglio tecnico.
Alla consegna il sensore è regolato alla distanza di rilevamento nominale, regolazione di fabbrica.
1. Montaggio
Montare e ssare l’apparecchiatura nel posto desiderato. Il sensore può essere montato dall‘alto, dal bas-
so o lateralmente. La posizione di montaggio normalmente non è rilevante per una corretta misurazione.
L‘importante è che la zona attiva del sensore (punta in PEEK) sia completamente coperta dal prodotto da
rilevare quando il contenitore è pieno.
