Reely 1577674 User manual

Bedienungsanleitung
Elektro-Quadrocopter
„Folding Drone FPV“ RtF
Best.-Nr. 1577674 Seite 2 - 40
Operating Instructions
Electrical quadrocopter
"Folding Drone FPV" RtF
Item No. 1577674 Page 41 - 79

2
Inhaltsverzeichnis
1. Einführung ...........................................................................................................................................................4
2. Symbol-Erklärung ................................................................................................................................................4
3. Bestimmungsgemäße Verwendung.....................................................................................................................5
4. Lieferumfang........................................................................................................................................................5
5. Produktbeschreibung...........................................................................................................................................6
6. Sicherheitshinweise.............................................................................................................................................7
a) Allgemein.......................................................................................................................................................7
b) Vor der Inbetriebnahme ................................................................................................................................8
c) Während des Betriebs...................................................................................................................................8
7. Batterie- und Akkuhinweise .................................................................................................................................9
a) Sender...........................................................................................................................................................9
b) Flugakku......................................................................................................................................................10
8. Startvorbereitungen ........................................................................................................................................... 11
a) Batterien in den Sender einlegen ............................................................................................................... 11
b) Flugakku laden ............................................................................................................................................12
9. Endmontage ......................................................................................................................................................13
10. Bedienelemente des Senders............................................................................................................................14
11. Sicherheitseinrichtungen ...................................................................................................................................15
a) Sender.........................................................................................................................................................15
b) Modell..........................................................................................................................................................15
12. Informationen zum ersten Start .........................................................................................................................16
a) Schwebeug................................................................................................................................................16
b) Gier-Funktion...............................................................................................................................................17
c) Nick-Funktion...............................................................................................................................................17
d) Roll-Funktion ...............................................................................................................................................18
13. Flugmodus.........................................................................................................................................................19
14. Der erste Start ...................................................................................................................................................20
a) Starten.........................................................................................................................................................20
b) Trimmen.......................................................................................................................................................21
c) Kalibrieren ...................................................................................................................................................21
d) Automatisches Starten und Landen per Knopfdruck...................................................................................22
e) Flugbewegungen.........................................................................................................................................22
f) Flip-Funktion................................................................................................................................................23
g) Headless-Modus..........................................................................................................................................23
h) Return-Funktion...........................................................................................................................................24
Seite

3
15. FPV-Betrieb .......................................................................................................................................................25
a) Allgemeine Informationen............................................................................................................................25
b) App herunterladen.......................................................................................................................................25
c) Modell startbereit machen ...........................................................................................................................26
d) Funktionen der App .....................................................................................................................................26
e) Betrieb mit der App......................................................................................................................................30
f) Bilder oder Videos ansehen ........................................................................................................................30
g) Bilder oder Videos auf MicroSD-Karte speichern........................................................................................30
16. Betrieb des Quadrocopters mit dem Smartphone .............................................................................................31
a) Steuerung mit den Bedienelementen der APP............................................................................................31
b) Weitere Steuerelemente der App ...............................................................................................................33
c) Steuerung mit den Lagesensoren des Smartphones ..................................................................................36
17. Wartung,PegeundReparatur.........................................................................................................................37
a) Regelmäßige Reinigung..............................................................................................................................37
b) Austausch der Rotoren................................................................................................................................37
18. Entsorgung ........................................................................................................................................................38
a) Produkt ........................................................................................................................................................38
b) Batterien/Akkus ...........................................................................................................................................38
19. Konformitätserklärung (DOC) ............................................................................................................................38
20. Technische Daten ..............................................................................................................................................39
a) Sender.........................................................................................................................................................39
b) Quadrocopter...............................................................................................................................................39
c) Kamerasystem.............................................................................................................................................39
d) USB-Ladegerät............................................................................................................................................39
e) Flugakku......................................................................................................................................................40
f) Allgemein.....................................................................................................................................................40
Seite

4
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme
und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie
deshalb diese Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte
vorbehalten.
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de/kontakt
Österreich: www.conrad.at
www.business.conrad.at
Schweiz: www.conrad.ch
www.biz-conrad.ch
2. Symbol-Erklärung
Das Symbol mit demAusrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung
hin, die unbedingt zu beachten sind.
 DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden
sollen.

5
3. Bestimmungsgemäße Verwendung
Der Elektro-Quadrocopter „Folding Drone FPV RtF“ ist ein hubschrauberähnliches Flugmodell und ausschließlich für
den privaten Einsatz im Modellbaubereich und für die damit verbundenen Betriebszeiten ausgelegt.
Für einen anderen Einsatz ist dieses System nicht geeignet. Eine andere Verwendung als zuvor beschrieben kann zur
Beschädigung des Produktes mit den damit verbundenen Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag
etc. führen. Die Sicherheitshinweise sind unbedingt zu befolgen!
Das Produkt darf nicht feucht oder nass werden.
Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. Diese enthalten wichtige Informatio-
nen zum Umgang mit dem Produkt.
Sie allein sind für den gefahrlosen Betrieb des Modells verantwortlich!
4. Lieferumfang
• Vormontierter Quadrocopter
• Sender
• Flugakku
• USB-Ladegerät
• Landegestell
• 4x Propellerschutz
• Smartphone-Halterung
• Zwei Ersatz-Rotoren (vorne)
• Zwei Ersatz-Rotoren (hinten)
• Bedienungsanleitung
Aktuelle Bedienungsanleitungen
Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter
oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

6
5. Produktbeschreibung
Bei dem Quadrocopter „Folding Drone FPV RtF“ handelt es sich um ein vormontiertes hubschrauberähnliches Flug-
modell mit vier Rotoren und eingebauter Kamera. Im professionellen Bereich werden solche Fluggeräte bereits für
verschiedenste Aufgaben eingesetzt.
Die Ausleger der vier Rotoren können angeklappt werden. Hierdurch ist der Quadrocopter besonders einfach zu
transportieren.
Modernste mikroprozessorgesteuerte Elektronik mit Lageregelung und Beschleunigungssensoren stabilisieren so-
wohl die Fluglage als auch die Flughöhe des Quadrocopters. Mit der im Quadrocopter eingebauten Kamera ist durch
eine Live-Übertragung ein sog. „FPV-Betrieb“ (FPV = First Person View = Fliegen nach dem Videobild) möglich. Auch
eine Steuerung ausschließlich über ein Smartphone ist vorgesehen.
Hochwertige Gleichstrommotoren in Verbindung mit einer speziell entwickelten Ansteuerung ermöglichen einen kraft-
vollen Flugbetrieb. Durch die neuartige Steuerung und die elektronische Selbststabilisierung ergeben sich hervorra-
gende Flugeigenschaften.
Das Produkt ist für den Betrieb in größeren geschlossenen Räumen/Hallen vorgesehen, kann aber auch bei geringer
Windstärke im Freien eingesetzt werden. Die eingebauten elektronischen Regelungen (integrierter 4-Achsen-Gyro)
können zwar kleinere unerwünschte Änderungen der Fluglage abfangen, jedoch nicht vollkommen unwirksam wer-
den lassen. Durch das geringe Gewicht des Quadrocopters reagiert dieser sensibel auf Wind bzw. Zugluft.

7
6. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt
die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der
Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt
die Gewährleistung/Garantie.
Von der Gewährleistung und Garantie ausgeschlossen sind ferner normaler Verschleiß und Unfall-
bzw. Absturzschäden (z.B. gebrochene Rotorblätter oder Chassisteile).
Sehr geehrte Kundin, sehr geehrter Kunde, diese Sicherheitshinweise dienen nicht nur zum Schutz des
Produkts, sondern auch zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb
dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!
a) Allgemein
Achtung, wichtiger Hinweis!
Beim Betrieb des Modells kann es zu Sach- und/oder Personenschäden kommen.
Achten Sie deshalb unbedingt darauf, dass Sie für den Betrieb des Modells ausreichend versichert
sind, z.B. über eine Haftpichtversicherung. Falls Sie bereits eine Haftpichtversicherung besitzen,
so informieren Sie sich vor Inbetriebnahme des Modells bei Ihrer Versicherung, ob der Betrieb des
Modells mitversichert ist.
Beachten Sie:
In verschiedenen Ländern der EU besteht eine Versicherungspicht für alle Flugmodelle! Informieren
Sie sich auch über die lokalen gesetzlichen Vorschriften zum Betrieb von Flugmodellen. In
Deutschland sind zum Beispiel die Regelungen für einen Betreiber von Flugmodellen jeglicher Art in
der Luftverkehrsordnung festgeschrieben. Zuwiderhandlungen der dort aufgezeigten gesetzlichen
Regelungen können empndliche Strafen als auch Einschränkungen im Versicherungsschutz nach
sich ziehen.
• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder das Verändern des
Produkts oder deren Komponenten nicht gestattet.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.
• Das Produkt darf nicht feucht oder nass werden.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zum gefährlichen
Spielzeug werden.
• Die Bedienung und der Betrieb von ferngesteuerten Quadrocoptern muss erlernt werden! Wenn Sie
noch nie ein solches Modell gesteuert haben, so beginnen Sie besonders vorsichtig und machen Sie
sich erst mit den Reaktionen des Modells auf die Fernsteuerbefehle vertraut. Haben Sie dabei Geduld!
• Sollten sich Fragen ergeben, die nicht mit Hilfe der Bedienungsanleitung abgeklärt werden können, so
setzen Sie sich bitte mit uns (Kontaktinformationen siehe Kapitel 1) oder einem anderen Fachmann in
Verbindung.

8
b) Vor der Inbetriebnahme
• Stellen Sie sicher, dass innerhalb der Reichweite der Fernsteuerung keine weiteren Modelle auf dem
gleichen 2,4 GHz-Band (Sendefrequenz) betrieben werden. Prüfen Sie immer, ob gleichzeitig betriebene
2,4 GHz Sendeanlagen Ihr Modell nicht stören.
• Überprüfen Sie regelmäßig die Funktionssicherheit Ihres Modells und der Fernsteueranlage. Achten Sie
dabei auf sichtbare Beschädigungen, wie z.B. eine beschädigte Mechanik (z.B. Rotoren).
• Sämtliche beweglichen Teile am Modell müssen leichtgängig funktionieren, dürfen jedoch kein Spiel in
der Lagerung aufweisen.
• Überprüfen Sie vor jeder Inbetriebnahme den korrekten und festen Sitz der Rotoren.
• Der zum Betrieb erforderliche Flugakku ist entsprechend den Angaben dieser Bedienungsanleitung
aufzuladen.
• Achten Sie auf eine noch ausreichende Restkapazität (Batterieprüfer) der im Sender eingelegten Bat-
terien. Sollten die Batterien leer sein, so tauschen Sie immer den kompletten Satz und niemals nur
einzelne Zellen aus.
• Achten Sie bei laufenden Rotoren darauf, dass sich weder Gegenstände noch Körperteile im Dreh- und
AnsaugbereichderRotorenbenden.
c) Während des Betriebs
• Gehen Sie bei Betrieb des Modells kein Risiko ein! Ihre eigene Sicherheit und die Ihres Umfeldes hän-
gen alleine von Ihrem verantwortungsbewussten Umgang mit dem Modell ab.
• Der unsachgemäße Betrieb kann schwerwiegende Personen- und Sachschäden verursachen! Achten
Sie deshalb beim Flugbetrieb auf einen ausreichenden Sicherheitsabstand zu Personen, Tieren und
Gegenständen.
• Wählen Sie eine geeignete Örtlichkeit zum Betrieb Ihres Modells aus. Beachten Sie auch die lokalen,
gesetzlichen Regelungen zum Betrieb von Flugmodellen.
• Fliegen Sie mit Ihrem Modell nur dann, wenn Ihre Reaktionsfähigkeit uneingeschränkt gegeben ist.
Müdigkeit,Alkohol-oderMedikamenten-EinusskönnenzuFehlreaktionenführen.
• Fliegen Sie nie direkt auf Zuschauer oder auf sich selbst zu.
• Sowohl Motoren, Elektronik als auch Flugakku können sich beim Betrieb des Modells erwärmen. Ma-
chen Sie aus diesem Grund eine Pause von 5 - 10 Minuten, bevor Sie den Flugakku wieder laden.
• Lassen Sie immer die Fernsteuerung (Sender) eingeschaltet, solange das Modell in Betrieb ist. Schal-
ten Sie nach der Landung immer zuerst den Ein-/Ausschalter am Quadrocopter in die „ausgeschaltet“-
Stellung („OFF“). Erst danach darf der Fernsteuersender ausgeschaltet werden.
• Bei einem Defekt oder einer Fehlfunktion ist zuerst die Ursache der Störung zu beseitigen, bevor Sie
Ihr Modell wieder starten.
• Setzen Sie Ihr Modell und die Fernsteueranlage nicht über längere Zeit der direkten Sonneneinstrahlung
oder großer Hitze aus.
• Bei einem schweren Absturz (zum Beispiel aus großer Höhe) können die elektronischen Gyro-Sensoren
beschädigt werden. Vor einem erneuten Flug ist daher unbedingt die volle Funktion zu prüfen!

9
• Bei einem Absturz müssen Sie sofort die Rotor-Motoren ausschalten. Drehende Rotoren können bei
Kontakt mit Hindernissen bzw. beim Aufschlag beschädigt werden. Vor einem erneuten Flug sind diese
unbedingt auf eventuelle Risse oder Bruchstellen zu prüfen!
• Um Schäden am Modell durch einen Absturz aufgrund von Unterspannung bzw. durch eine Tiefent-
ladung des Akkus zu vermeiden, empfehlen wir Ihnen, im Flug die Leuchtsignale zur Unterspannung
unbedingt zu beachten.
7. Batterie- und Akkuhinweise
Obwohl der Umgang mit Batterien und Akkus im täglichen Leben heute eine Selbstverständlichkeit
ist, bestehen zahlreiche Gefahren und Probleme. Speziell bei LiPo-/LiIon-Akkus mit ihrem hohen
Energieinhalt (im Vergleich zu herkömmlichen NiCd- oder NiMH-Akkus) sind diverse Vorschriften
unbedingt einzuhalten, da andernfalls Explosions- und Brandgefahr besteht.
Das Modell wird mit einem wechselbaren Akku und dem dazu passenden Ladegerät geliefert.
Trotzdem möchten wir Ihnen aus Sicherheitsgründen zum Umgang mit Batterien und Akkus
umfangreiche Informationen geben. Bei eigenem Zubehör beachten Sie auch alle beiliegenden
Informationen des Herstellers.
a) Sender
• Batterien/Akkus gehören nicht in Kinderhände.
• Lassen Sie Batterien/Akkus nicht offen herumliegen, es besteht die Gefahr, dass diese von Kindern oder
Haustieren verschluckt werden. Suchen Sie in einem solchen Fall sofort einen Arzt auf!
• Batterien/Akkus dürfen niemals kurzgeschlossen, zerlegt oder ins Feuer geworfen werden. Es besteht
Explosionsgefahr!
• Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verätzungen verur-
sachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
• Herkömmliche Batterien dürfen nicht aufgeladen werden. Es besteht Brand- und Explosionsgefahr!
• Achten Sie beim Einlegen von Batterien auf die richtige Polung (Plus/+ und Minus/- beachten).
• Bei längerem Nichtgebrauch (z.B. bei Lagerung) entnehmen Sie die in der Fernsteuerung eingelegten
Batterien, um Schäden durch auslaufende Batterien zu vermeiden.
• Wechseln Sie immer den ganzen Satz Batterien aus. Mischen Sie nicht volle mit halbvollen Batterien.
Verwenden Sie immer Batterien des gleichen Typs und Herstellers.
• Mischen Sie niemals Batterien mit Akkus!

10
b) Flugakku
• Belassen Sie den Ein-/Ausschalter des Quadrocopters in der „ausgeschaltet“-Stellung („OFF“), wenn
Sie das Flugmodell nicht benutzen (z.B. bei Transport oder Lagerung). Andernfalls kann der LiPo-
Flugakku tiefentladen werden, wodurch der Akku zerstört und unbrauchbar wird! Zudem besteht die
Gefahr von Fehlfunktionen durch Störimpulse. Die Rotoren könnten ungewollt anlaufen und Schäden
oder Verletzungen verursachen.
• Laden Sie den LiPo-Flugakku niemals unmittelbar nach dem Gebrauch. Lassen Sie den LiPo-Flugakku
immer erst abkühlen (min. 5 - 10 Minuten).
• Laden Sie den LiPo-Flugakku ausschließlich über das mitgelieferte USB-LiPo-Ladegerät.
• Laden Sie nur intakte und unbeschädigte Akkus. Sollte die äußere Isolierung des Akkus beschädigt sein
bzw. der Akku verformt bzw. aufgebläht sein, darf er auf keinen Fall aufgeladen werden. In diesem Fall
besteht akute Brand und Explosionsgefahr!
• Zum Laden legen Sie den Flugakku auf einen feuerfesten Untergrund (z.B. einen Teller). Halten Sie
Abstand zu brennbaren Gegenständen (eventuell USB-Verlängerungskabel verwenden).
• Da sich sowohl das Ladegerät als auch der LiPo-Flugakku während des Ladevorgangs erwärmen, ist es
erforderlich, auf eine ausreichende Belüftung zu achten. Decken Sie das Ladegerät und den Flugakku
niemals ab!
• Laden Sie LiPo-Akkus niemals unbeaufsichtigt.
• Trennen Sie den Akku vom Ladegerät, wenn dieser vollständig aufgeladen ist.
• Das Ladegerät darf nur in einem trockenen, geschlossenen Innenraum betrieben werden. Das Ladege-
räte und der Akku dürfen nicht feucht oder nass werden.
• Es besteht im Fehlerfall Brand- und Explosionsgefahr durch den Akku. Gerade LiPo-Akkus reagieren
durch die darin enthaltenen Chemikalien sehr stark bei Feuchtigkeit und Sauerstoff!
• Setzen Sie das Ladegerät und den Akku keinen hohen/niedrigen Temperaturen sowie direkter Sonnen-
einstrahlung aus.

11
8. Startvorbereitungen
a) Batterien in den Sender einlegen
Bild 1
Entfernen Sie den Batteriefachdeckel auf der Rückseite des Senders. Hierzu müssen Sie die Schraube (1) des De-
ckels (1) herausdrehen und den Clip (2) in Pfeilrichtung schieben. Erst dann kann der Batteriefachdeckel abgehoben
werden.
Legen Sie vier Batterien der Größe Mignon/AA polungsrichtig ein (3). Beachten Sie hierzu die entsprechenden Sym-
bole im Batteriefach (4). Setzen Sie anschließend den Batteriefachdeckel wieder ein und sichern ihn mit der zu
Beginn entfernten Schraube.
Ein Betrieb des Senders mit Akkus wird wegen der geringeren Zellenspannung (Batterie = 1,5 V, Akku =
1,2 V) und der Selbstentladung von Akkus nicht empfohlen. Eine rasche Meldung des Senders zum gerin-
gen Zustand der Senderstromversorgung wäre die Folge.
Da der Sender sehr wenig Strom benötigt, halten Batterien deutlich länger. Wir empfehlen die Verwendung
hochwertiger Alkaline-Batterien.

12
b) Flugakku laden
Zur Stromversorgung des mitgelieferten USB-Ladegeräts kann ein geeignetes USB-Netzteil oder ein USB-Zigaret-
tenanzünderadapter verwendet werden (jeweils nicht im Lieferumfang), die jeweils über einen Ausgangsstrom von
mindestens 1200 mA verfügen müssen.
Verwenden Sie keinesfalls einen USB-Port eines Computers oder eines USB-Hubs. Der Strombedarf des
Ladegeräts von bis zu ca. 1200 mA überschreitet die bei einem USB-Port möglichen Ströme. Eine Beschä-
digung des Computers wäre die Folge.

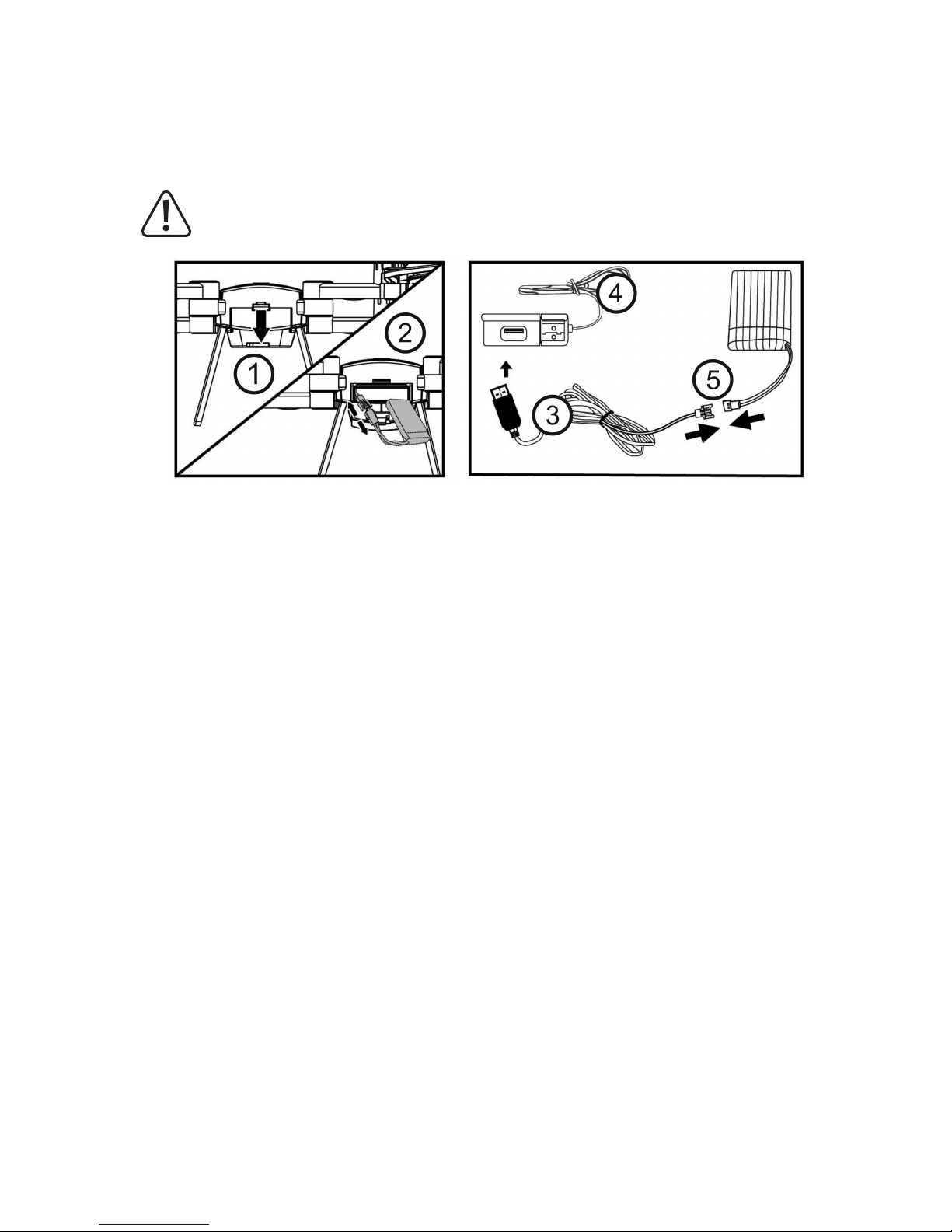

Bild 2
Öffnen Sie die Klappe des Akkufachs (1) am Quadrocopter und entnehmen den Flugakku (2).
Schließen Sie das USB-Ladegerät (3) aus dem Lieferumfang mit seinem USB-Stecker an die USB-Stromversorgung
(4) an (wie oben beschrieben z.B. ein USB-Netzteil o.ä.).
Anschließend verbinden Sie den kleinen Stecker des USB-Ladegeräts mit der entsprechenden Buchse des Akkus
(5). Achten Sie auf die korrekte Orientierung des Steckers (Kontur des Steckers muss zur Buchse am Akku passen).
Ist der Akku nicht defekt (hochohmig/unterbrochen) und die Stromversorgung ist gewährleistet, beginnt der Ladevor-
gang.DieswirddurchdieroteLEDsignalisiert,diesichimUSB-Ladegerätbendet.
Folgende LED-Anzeigen sind möglich:
• LED leuchtet dauerhaft: Akku wird geladen
• LED ist aus: Akku ist voll bzw. aufgeladen
Ist der Akku voll geladen (LED am USB-Ladegerät ist erloschen), können Sie den Akku wieder in den Akkuschacht
des Quadrocopters einschieben.

13
9. Endmontage
Das Modell besitzt schwenkbare Rotorenausleger.
Hierdurch wird ein sehr kleines Packmaß erreicht und
erleichtert somit den Transport.
Für den Flugbetrieb müssen die Rotorenausleger aus-
geklappt werden.
Drehen Sie hierzu jeden der vier Ausleger vorsichtig
nach außen, bis die Ausleger hör- und spürbar einras-
ten.
Zum Schutz der Rotoren sind im Lieferumfang vier
Schutzgitter.
Montieren Sie an jedem Ausleger je ein Schutzgitter.
Achten Sie hierbei auf die Konturen der Halterungen
und auch darauf, dass die Stifte der Schutzgitter in die
entsprechenden Löcher der Rotorenhalterung eintau-
chen.
Schieben Sie die Schutzgitter an der Rotorenhalterung
soweit nach unten, bis diese einrasten.
Montieren Sie die beiden Landegestelle. Schieben Sie
hierzu die Landegestelle in die im Korpus des Modells
vorgesehenen viereckigen Vertiefungen.
Bild 3
Bild 4a
Bild 4b

14
10. Bedienelemente des Senders
Bild 5
1 Smartphone-Halter
2 Antennen
3 Ein-/Ausschalter mit LED zur Funktionskontrolle
4 Taste „Photo/Video“ (bei diesem Modell ohne Funktion)
5 Taste „Flugmode“
6 Linker Steuerstick (steigen/sinken und Gier)
7 Taste „Motoren starten“
8 Trimmung für Gier
9 Taste „Motor Stop“ (nach einem Absturz)
10 Taste „Auto-Start/Landung“
11 Taste „360° Flip“
12 Rechter Steuerstick (Roll und Nick)
13 Trimmung für Nick
14 Trimmung für Roll
15 Taste „Headless Mode/Return“

15
Bild 5 zeigt den bereits montierten Smartphone-Halter (Bild 5, Pos. 1). Hier kann ein Smartphone mit einer
Breite von bis zu 100 mm eingeklemmt werden.
Die Montage des Halters erfolgt von oben, indem der Halter in die im Sender vorgesehene Befestigungsmöglichkeit
eingeschoben wird, bis dieser einrastet. Der Smartphone-Halter kann wieder demontiert werden, indem die komplette
Halterung vom Sender heraus geschoben wird. Drücken Sie hierzu auf der Rückseite des Senders oberhalb des
Batteriefachdeckels auf die geriffelte Fläche und schieben die Halterung nach oben. Der Smartphone-Halter kann
dann aus der Senderhalterung ausgeclipst und entfernt werden.
11. Sicherheitseinrichtungen
Der Quadrocopter ist mit einer Reihe von Sicherheitseinrichtungen in Sender und Modell versehen, die das Flugmo-
dell vor Schäden bewahren bzw. mögliche Schäden auf ein Minimum reduzieren sollen. Die Schutzmechanismen
werden per LED-Anzeige (Flugmodell) bzw. mit einem akustischen Warnsignal (Sender) kenntlich gemacht.
a) Sender
Der Zustand der Batterien wird permanent geprüft, wenn der Sender in Betrieb ist. Sinkt der Spannungspegel der
Batterien unter einen bestimmten Wert, signalisiert der Sender dies mit einem in Abständen wiederkehrenden Warn-
ton und dem permanenten Blinken der LED im Schalter (Bild 5, Pos. 3). In diesem Fall sollten Sie unverzüglich den
Flugbetrieb einstellen und die Batterien des Senders erneuern.
b) Modell
Die LEDs im Quadrocopter (in den Auslegern der Rotoren) zeigen an, ob der Sender mit dem Modell „gebunden“
und der Empfang des Sendersignals einwandfrei ist. Dies wird mit dauerhaft leuchtenden LEDs angezeigt. Blinken
die LEDs, so empfängt der Quadrocopter das Sendersignal nicht korrekt. In diesem Fall muss das sog. „Binding“
nochmals durchgeführt werden.
Der Quadrocopter überwacht ständig die Spannung des eingebauten Flugakkus. Sinkt diese über einen bestimmten
Zeitraum unter einen kritischen Wert, so wird dies durch Blinken der LEDs angezeigt.
Liegt die Spannungsunterschreitung dauerhaft unter einem bestimmten Wert, wird nach kurzer Zeit eine Notlandung
eingeleitet und die Motoren ausgeschaltet.
Wird am Quadrocopter durch Blinken der LEDs die Unterspannung angezeigt, verbleiben nur noch ca. 30 -
40SekundenFlugzeit,umdasModelleigenständigandenAusgangspunktzurückzuiegenundzulanden.
Wenn ein bestimmter Spannungswert des Flugakkus erreicht ist, wird die Motorsteuerung durch den Sen-
der abgeschaltet und eine automatische Landung eingeleitet. Dieser Vorgang kann nicht mehr vom Sender
beeinusstwerden.
Ist das Modell zu diesem Zeitpunkt über einem Gewässer, Baum, Haus, Straße, Personen, Tieren usw.
und/oderdasModelliegtzudiesemZeitpunkthöheralseinenMeterüberGrund,drohenSchädenbzw.
Verlust des Modells als auch von Sachschäden und Verletzungen bei umstehenden Personen/Tieren.

16
12. Informationen zum ersten Start
Um die Erklärung der Steuerung einfacher und einheitlicher zu gestalten, werden hier die klassischen
Begriffe verwendet. Diese kommen aus der Fliegersprache und sind weit verbreitet.
Richtungsbezeichnungen sind dabei stets aus der Perspektive eines „virtuellen“ Piloten im Modell zu ver-
stehen. Als Richtungsanzeiger gelten die beiden blauen LEDs in den vorderen Rotorauslegern (bzw. der
Kamera) und bedeuten „vorne“.
a) Schwebeug
Als Schweben wird jener Flugzustand bezeichnet, bei dem der Quadrocopter weder steigt noch sinkt und somit die
nach oben gerichtete Auftriebskraft gleich der nach unten gerichteten Gewichtskraft ist.
Schieben Sie, nach dem die Motoren gestartet worden sind, den linken Steuerhebel (Bild 5, Pos. 6) nach vorne, so
wird Motordrehzahl erhöht und der Quadrocopter steigt. Ziehen Sie den Steuerhebel nach hinten, wird der Quad-
rocopter sinken. Belassen Sie den Steuerhebel in der Mittelstellung, versucht der Quadrocopter durch eingebaute
Sensoren die Höhe zu halten.
Bild 6
Bei einem Flug knapp über dem Boden sowie beim Start entstehen Verwirbelungen und Luftströmungen,
diedenQuadrocopterbeeinussen.DadurchergibtsicheineschnellereReaktionaufdieSteuerbewegun-
gen sowie ein leichtes Ausbrechen des Quadrocopters nach vorne, hinten oder zur Seite. Dieser soge-
nannte Bodeneffekt ist ab einer Flughöhe von ca. 50 cm nicht mehr vorhanden.

17
b) Gier-Funktion
Als „Gier“ wird die Drehung des Quadrocopters um die Hochachse (senkrechte Achse) bezeichnet. Diese Bewegung
tritt entweder ungewollt aufgrund des Drehmoments der Rotoren oder gewollt als Flugrichtungsänderung auf. Beim
Quadrocopter wird diese Bewegung durch Drehzahländerung der einzelnen Rotoren zueinander bewirkt.
Bewegen Sie den linken Steuerknüppel (Bild 5, Pos. 6) nach links, wird sich der Quadrocopter nach links drehen.
Bewegen Sie den Steuerknüppel nach rechts, wird sich der Quadrocopter nach rechts drehen.
Bild 7
c) Nick-Funktion
Als „Nick“ wird die Bewegung um die Querachse bezeichnet, vergleichbar mit der Nickbewegung eines Kopfes. Da-
durch gewinnt der Quadrocopter an Fluggeschwindigkeit vorwärts bzw. rückwärts oder bremst ab.
Bewegen Sie den rechten Steuerknüppel (Bild 5, Pos. 12) nach vorne, wird der Quadrocopter in der Gesamtheit
nach vorne schweben. Bewegen Sie den Steuerknüppel nach hinten, wird der Quadrocopter nach hinten schweben.
Bild 8

18
d) Roll-Funktion
Als „Roll“ wird die Bewegung um die Längsachse bezeichnet, vergleichbar mit dem Seitwärtsrollen einer Kugel (oder
dem Seitwärtsgehen einer Krabbe). Dadurch bewegt sich durch Anheben einer Seite der Quadrocopter unabhängig
seiner Vorwärtsrichtung zur Seite.
Bewegen Sie den rechten Steuerknüppel (Bild 5, Pos. 12) nach links, wird der Quadrocopter in der Gesamtheit nach
links schweben. Bewegen Sie den Steuerknüppel nach rechts, wird der Quadrocopter nach rechts schweben.
Bild 9

19
13. Flugmodus
Bei dem Quadrocopter können Sie je nach Ihrer Flugerfahrung zwischen drei verschiedenen Flugmodis wählen.
Den Flugmodus ändern Sie, indem die Taste „Flugmodus“ (Bild 5, Pos. 5) am Sender kurz gedrückt wird.
• Anfänger-Modus
Im Anfänger-Modus sind die Steuerbefehle in der Art begrenzt, dass Sie sehr leicht und sehr schnell das Fliegen
mit dem Quadrocopter erlernen können. Dieser Flugmodus wird für die Piloten empfohlen, die noch keine oder nur
sehr wenig Flugerfahrung mit Quadrocoptern haben. Der Anfänger-Modus ist nach jedem Einschalten des Senders
dieGrundkonguration.
• Fortgeschrittenen-Modus
Der Fortgeschrittenen-Modus wird den Piloten empfohlen, die schon Erfahrungen mit anderen Quadrocopter-Mo-
dellen gesammelt haben. In diesem Modus ist der Quadrocopter deutlich agiler in seinem Steuerverhalten als im
Anfänger-Modus. Um diesen Modus zu aktivieren, drücken Sie die Taste „Flugmodus“ am Sender (Bild 5, Pos. 5)
so oft kurz, bis Sie einen Doppelton hören.
• Pro-Modus
DerPro-ModuswirddenPilotenempfohlen,dieschonsehrvieleErfahrungenmitanderenQuadrocopter-Mo-
dellen gesammelt haben. In diesem Modus ist der Quadrocopter noch agiler in seinem Steuerverhalten als im
Fortgeschrittenen-Modus.UmdenPro-Moduszuaktivieren,drückenSieamSenderdieTaste„Flugmodus“sooft
kurz, bis Sie einen Dreifachton hören.
Durch nochmaligen Druck auf die Taste „Flugmodus“ (Bild 5, Pos. 5) ist wieder der Anfänger-Modus aktiv. Dies wird
mit einem einzelnen Kontrollton signalisiert.

20
14. Der erste Start
a) Starten
Die Bedienung und der Betrieb von ferngesteuerten Flugmodellen muss erlernt werden! Wenn Sie noch
nie ein solches Modell gesteuert haben, so starten Sie besonders vorsichtig und machen Sie sich erst mit
den Reaktionen des Modells auf die Fernsteuerbefehle vertraut. Haben Sie Geduld! Orientieren Sie sich
an den Hinweisen im Kapitel 12.
Gehen Sie bei Betrieb des Produkts kein Risiko ein! Ihre eigene Sicherheit und die Ihres Umfeldes hängen
alleine von Ihrem verantwortungsbewussten Umgang mit dem Modell ab.
Schalten Sie den Quadrocopter ein. Die LEDs im Modell beginnen im schnellen Rhythmus zu blinken.
Stellen Sie das Modell auf eine ebene, möglichst glatte Unterlage (z.B. Steinboden). Ein Teppichboden eignet sich
hierbei eher weniger, da sich die Landebeine im Teppich leicht verhaken können. Die vorderen (blauen) LEDs zeigen
hierbei nach vorne (von Ihnen weg).
Schalten Sie den Fernsteuersender durch Betätigung des Ein-/Ausschalters ein. Der Sender quittiert dies durch einen
Signalton. Die Kontroll-LED im Schalter blinkt.
Drücken Sie den linken Steuerhebel nach vorne und anschließend ziehen Sie den linken Steuerhebel wieder nach
hinten. Die Kontroll-LED am Sender als auch die LEDs am Quadrocopter leuchten nun dauerhaft. Stellen Sie den
linken Steuerhebel wieder in die Neutralstellung.
Der Quadrocopter ist nun mit dem Sender gebunden und startbereit.
Starten Sie die Rotoren, indem Sie die Taste „Motoren starten“ (Bild 5, Pos. 7). Die Rotoren beginnen sich zu drehen.
Wollen Sie die Rotoren wieder abstellen, so ziehen und halten Sie für ca. zwei Sekunden den linken Steuerhebel in
der hinteren Position oder alternativ drücken Sie die Taste „Motoren starten“ erneut, bis die Rotoren gestoppt haben.
Erhöhen Sie jetzt die Drehzahl der Rotoren des Quadrocopters, indem Sie den linken Steuerhebel langsam nach
vorne schieben, bis der Quadrocopter abhebt und in einer Höhe von ca. 1,5 Meter vor Ihnen schwebt. Vermeiden
Sie generell hektische und große Steuerbewegungen. Beobachten Sie dabei, ob und ggf. in welche Richtung der
Quadrocopter sich bei der Funktion „Roll“ (also seitwärts) bewegt.
Um den Quadrocopter wieder zu landen, ziehen Sie an geeigneter Landestelle den linken Steuerhebel langsam zu-
rück, bis der Quadrocopter zu Boden sinkt. Ein etwas festeres Aufsetzen auf dem Boden stellt dabei kein Problem dar
und sollte nicht mit ruckartigen Gasbewegungen korrigiert werden. Bei der Landung werden die Rotoren automatisch
ausgeschaltet, wenn das Modell den Boden erreicht hat und der linke Steuerhebel sich noch in der hinteren Position
bendet.
Versuchen Sie, möglichst in der Vertikalen zu landen („Hubschrauberlandung“). Vermeiden Sie Landungen mit hohen
horizontalen Geschwindigkeiten („Flugzeuglandung“). Schalten Sie – sofern noch nicht geschehen - nach der Lan-
dung die Motoren ab.
Üben Sie diesen Startvorgang einige Male, um ein Gefühl für den Quadrocopter zu bekommen. Sobald Sie einigerma-
ßen sicher sind, können Sie beginnen, im Flug mit der Gier-, Nick- und Roll-Funktion die Flugrichtung zu steuern (sie-
he Hinweise in Kapitel 12). Steuern Sie dabei immer langsam und gefühlvoll und üben Sie Vorgänge etwas ein, bevor
Sie ein neues Flugmanöver angehen. Die ersten Flüge sollten nicht mehr als jeweils 30 bis 60 Sekunden dauern.
