LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 1/15
INSTALLAZIONE, USO E MANUTENZIONE
GENERALITÀ
Il dispositivo di allineamento LAD4 è utilizzabile come ausilio per ottenere, in modo
rapido ed efficace, il corretto allineamento delle barriere ottiche REER.
Il dispositivo emette un raggio laser visibile (rosso), tramite il quale è possibile
effettuare l’allineamento di emettitore e ricevitore e degli eventuali specchi deviatori.
Il dispositivo è alimentato autonomamente mediante 2 batterie ministilo (incluse nella
confezione).
LE SEGUENTI AVVERTENZE SONO FONDAMENTALI PER LA SICUREZZA DELLE PERSONE.
RISPETTARE SCRUPOLOSAMENTE TUTTE LE AVVERTENZE PER EVITARE RISCHI DI DANNI
ALLA VISTA.
L'USO DI COMANDI O REGOLAZIONI O L'ESECUZIONE DI PROCEDURE DIVERSE DA
QUELLE QUI SPECIFICATE, POSSONO ESSERE CAUSA DI ESPOSIZIONE A LIVELLI DI
RADIAZIONE PERICOLOSI.
•L'apparecchio contiene una sorgente laser di Classe II secondo EN 60825-1.
•Il LAD4 è stato concepito come ausilio all'allineamento di strumenti ottici. Non
usare come indicatore su schermi, cartelloni, presentazioni, ecc. Per ogni altro
uso consultare preventivamente la Reer.
•Il LAD4 è uno strumento di lavoro di esclusivo uso professionale; aver cura che
il personale che lo utilizza abbia letto e compreso queste istruzioni e sia
consapevole dei rischi derivanti da un uso scorretto. Non utilizzare al di fuori
dell'ambito lavorativo e in particolare non permetterne l'uso a minori.
•Conservare sempre le presenti istruzioni unitamente al dispositivo.
Cautele d'uso:
Non puntare mai la sorgente laser verso gli occhi propri o altrui; non guardare mai direttamente
la sorgente.
Tenere acceso il laser solo per il tempo strettamente necessario all'uso professionale. Accertarsi
che il dispositivo sia spento prima di riporlo.
Se il LAD4 deve essere riposto per un tempo che si prevede lungo, togliere la batteria e
conservarla separatamente.
Tenere il dispositivo sotto custodia e non permetterne l'uso a personale non autorizzato.
Per ogni ulteriore informazione consultare la normativa EN 60825-1.

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 2/15
MONTAGGIO SULLA BARRIERA FOTOELETTRICA
Eseguire un primo allineamento, a vista, della barriera dopo la sua installazione (e
dopo aver installato gli eventuali specchi deviatori), quindi:

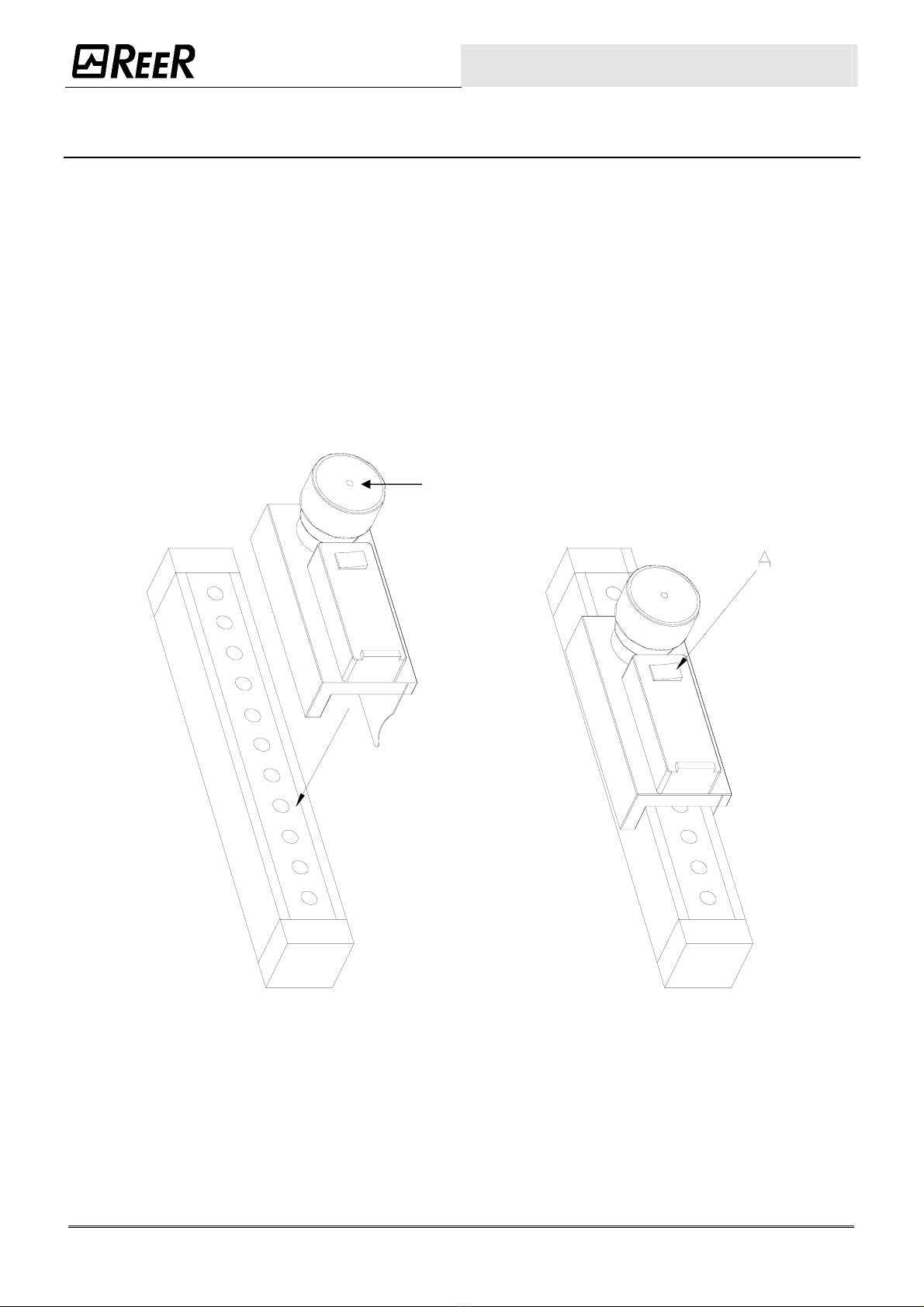

•Agganciare il LAD4 all’emettitore lungo il suo asse verticale dal lato della
finestra ottica
(v. fig.1). Da un corretto accoppiamento tra il dispositivo e le barriere dipende il
buon esito dell’allineamento.
•Accertarsi che non vi siano persone nel raggio di azione della sorgente laser.
•Accendere il dispositivo mediante il suo comando ON/OFF (fig.1 particolare
A).
•Verificare la presenza del raggio (di colore rosso) mediante un oggetto
riflettente bianco (p. es. foglio di carta), senza MAI verificare direttamente la
presenza del raggio.
Figura 1
•Verificare la presenza dello spot rosso sul lato ricevitore (alla stessa altezza del
LAD4 sul lato emettitore).
•Nel caso in cui lo spot non si trovi nella posizione corretta regolare
l’allineamento dei due elementi agendo sulle staffe di montaggio.
•Per un preciso allineamento è conveniente ripetere la prova nella parte
superiore, nella parte inferiore ed al centro della barriera.
POSIZIONE DEL
FASCIO LASER

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 3/15
SOSTITUZIONE DELLE BATTERIE
•Il LAD4 è alimentato da due batterie alcaline ministilo da 1,5 V cadauna (tipo
AAA). Usare solo batterie alcaline. Le batterie vanno inserite all’interno
dell'apposito vano.
•Per raggiungere il vano batterie aprire l’apposito sportellino (vedi figura 2).
Figura 2
POSIZIONE ETICHETTE
Figura 3
DATI TECNICI
Lunghezza d'onda nm 650
Potenza max. mW 1
Divergenza del fascio mrd < 0.5
ETICHETTA DI WARNING CHE
INDICA LA PRESENZA DEL LASER
ETICHETTA DI WARNING
E DATI TECNICI
ETICHETTA DI PRODOTTO

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 4/15
INSTALLATION, USE AND MAINTENANCE
GENERAL
The LAD4 alignment device is designed to contribute to a quick and easy installation of
Reer safety light curtains.
The device emits a visible (red) laser beam, thanks to which it is possible to correctly
align the emitter and the receiver, as well as the possible deflection mirrors.
The device is powered by two AAA batteries, included in the packaging.
THE FOLLOWING WARNINGS ARE FUNDAMENTAL FOR PEOPLE'S SAFETY. FOLLOW ALL THE
WARNINGS CAREFULLY, TO AVOID RISKS OF EYE INJURIES.
THE USE OF COMMANDS, ADJUSTMENTS, AS WELL AS THE CARRYING OUT OF
PROCEDURES DIFFERING FROM THE ONES HEREWITH EXPOSED MAY BE CAUSE OF
EXPOSURE TO DANGEROUS LEVELS OF RADIATION.
•The device contains a laser source Class II, according to EN 60825-1.
•LAD4 has been conceived as an aid for the alignment of optical light curtains.
DO NOT USE as a pointer on screens, posters, presentations, etc. For any
other use, consult Reer beforehand.
•LAD4 is a working tool of exclusive professional use. See that the staff in
charge has read and understood these instructions and warnings thoroughly
and is well aware of the possible risks arising from a non – correct use. Never
use outside the working environment and don't let untrained personnel access
it, children in particular.
•Always keep this notice together with the device.
User cautions:
Never aim the laser source directly at the eyes of others or to your own. Never look directly into
the source.
Keep the laser on only for the time which is strictly necessary to its professional use. Check that
the device is off before putting it away.
If you have to keep the LAD4 inactive for some time, take the batteries away from it and keep
them separately.
Guard the device and don't let any unauthorized person access it.
For more details check the European Standard EN 60825-1.

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 5/15
ASSEMBLY OF THE ALIGNMENT TOOL
Carry on an unaided, preliminary alignment after the installation of the light curtain and
of the possible deflection mirrors, then:
•Hook the LAD4 to the emitter along its vertical axis on the side of the optical
window (see pct. 1). The correct coupling insures a following good work.
•Check that no person is present in the laser field of action.
•Power on the LAD4 (see pct.1, detail A).
•Check the presence of the red beam by means of a white sheet; NEVER check
the presence of the beam directly .
Picture 1
•Check that the red spot appears on the receiver side (at the same height of the
LAD4 on the emitter side).
•In case the spot is not in the expected position, adjust the alignment of emitter
and receiver through the mounting brackets.
•For a more precise alignment, it is convenient to make the adjustment placing in
the spot in the upper, middle and lower parts of the light curtain.
POSITION OF THE
LASER BEAM

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 6/15
BATTERY REPLACEMENT
•The LAD4 is powered by two AAA 1.5V batteries. Use alkaline batteries only. A
first set is provided with the device.
•To reach the batteries room open the lid (see pct. 2).
Picture 2
LABEL POSITIONING
Picture 3
TECHNICAL DATA
Wavelength nm 650
Max. Power mW 1
Beam divergence mrd < 0.5
WARNING LABEL INDICATING THE
LASER BEAM POSITION
WARNING AND TECHNICAL DATA
LABEL
PRODUCT LABEL

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 7/15
INSTALLATION, UTILISATION ET ENTRETIEN
GÉNÉRALITÉS
Le dispositif d'alignement LAD4 peut être utilisé comme aide pour obtenir, de manière
simple et efficace, l'alignement correct des barrières immatérielles REER.
Le dispositif émet un rayon laser visible (rouge) par lequel il est possible d’effectuer
l’alignement de l’émetteur et du récepteur ainsi que des éventuels miroirs de déviation.
Le dispositif est alimenté de manière autonome par 2 piles AAA (comprises dans
l’emballage).
LES AVERTISSEMENTS SUIVANTS SONT FONDAMENTAUX POUR LA SÉCURITÉ DES
PERSONNES. RESPECTER SCRUPULEUSEMENT TOUS LES AVERTISSEMENTS POUR ÉVITER
LES RISQUES DE DOMMAGES À LA VUE.
L’UTILISATION DE COMMANDES OU DE RÉGLAGES AINSI QUE L’EXÉCUTION DE
PROCÉDURES DIFFÉRENTES DE CELLES QUI SONT INDIQUÉES RISQUENT DE COMPORTER
UNE EXPOSITION À DES NIVEAUX DANGEREUX DE RADIATION.
•L'appareil contient une source laser de Classe II selon l’EN 60825-1.
•Le LAD4 a été conçu comme dispositif d'aide à l'alignement d'instruments
optiques. Ne pas utiliser comme indicateur sur les écrans, les panneaux, les
tableaux de présentation, etc. Pour tout autre usage consulter Reer au
préalable.
•Le LAD4 est un outil de travail exclusivement à usage professionnel. Veiller à
ce que le personnel qui l’utilise ait lu et compris ces instructions et qu’il soit
conscient des risques dérivant d’un usage impropre. Ne pas utiliser pour un
emploi non professionnel, en particulier interdire tout usage aux mineurs.
•Conserver toujours les présentes instructions avec le dispositif.
Précautions d’emploi:
Ne jamais orienter la source laser vers les yeux; ne jamais regarder directement la source.
Le laser ne doit être allumé que pendant le temps strictement nécessaire pour l’usage
professionnel. Vérifier si le dispositif est éteint avant de le ranger.
S’il est prévu de ne pas utiliser le LAD4 pendant une longue période, enlever les piles et les
conserver séparément.
Garder le dispositif dans un lieu sûr et interdire son utilisation à tout personnel non autorisé.
Pour toute information complémentaire, consulter la norme EN 60825-1.

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 8/15
MONTAGE SUR LA BARRIÈRE IMMATÉRIELLE
Exécuter un premier alignement, à vue, de la barrière après son installation (et après
avoir installé les éventuels miroirs de déviation), puis:
•Le bon résultat de l’alignement dépend d’un accouplement correct entre le
dispositif et les barrières.
•Veiller à ce que personne ne se trouve dans le rayon d’action de la source.
•Mettre le dispositif en marche au moyen de sa commande ON/OFF (fig.1
détail A).
•Vérifier la présence du rayon (de couleur rouge) au moyen d’un objet
réfléchissant blanc (par exemple une feuille de papier), sans JAMAIS vérifier
directement la présence du rayon.
Figure 1
•Vérifier la présence du spot rouge du côté récepteur (à la même hauteur que le
LAD4 du côté émetteur).
•Dans le cas où le spot ne se trouverait pas dans la bonne position, régler
l’alignement des deux éléments en agissant sur les brides de montage.
•Pour un alignement précis, il convient de répéter l’essai dans la partie
supérieure, dans la partie inférieure et au centre de la barrière.
POSITION DU
FAISCEAU LASER

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 9/15
REMPLACEMENT DES PILES
•Le LAD4 est alimenté par deux piles alcalines AAA de 1,5 V chacune. Utiliser
uniquement des piles alcalines. Les piles doivent être introduites dans le
compartiment prévu à cet effet.
•Pour accéder au compartiment des piles, ouvrir le volet (voir figure 2).
Figure 2
POSITION DES ÉTIQUETTES
Figure 2
DONNÉES TECHNIQUES
Longueur d’onde nm 650
Puissance maxi mW 1
Divergence du faisceau mrd < 0.5
ÉTIQUETTE D’AVERTISSEMENT
INDIQUANT LA PRÉSENCE DU LASER
ÉTIQUETTE D’AVERTISSEMENT
ET DONNÉES TECHNIQUES
ÉTIQUETTE DU PRODUIT

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 10/15
INSTALLATION, GEBRAUCH UND WARTUNG
ALLGEMEINES
Die Ausrichtungsvorrichtung LAD4 kann als Hilfe eingesetzt werden, um schnell und
wirksam die korrekte Ausrichtung der Lichtschranken von REER zu erzielen.
Die Vorrichtung sendet einen sichtbaren Laserstrahl (rot) aus, mit dem es möglich ist,
die Ausrichtung des Senders und Empfängers der eventuellen Ablenkspiegel
durchzuführen.
Die Vorrichtung verfügt mittels zwei AAA-Batterien über eine unabhängige Versorgung
(in der Verpackung enthalten).
DIE FOLGENDEN HINWEISE SIND FÜR DIE PERSONENSICHERHEIT AUSSCHLAGGEBEND.
BEACHTEN SIE ALLE HINWEISE STRENG, UM DIE GEFAHR VON SEHSCHÄDEN ZU
VERMEIDEN.
DIE VERWENDUNG VON STEUERUNGEN, EINSTELLUNGEN ODER VERFAHREN, DIE VON DEN
HIER GENANNTEN ABWEICHEN, KÖNNEN ZUR BELASTUNG DURCH GEFÄHRLICHE
STRAHLUNGEN FÜHREN.
•Das Gerät enthält eine Laserquelle der Klasse II nach EN 60825-1.
•Das LAD4 wurde als Hilfe bei der Ausrichtung optischer Geräte ausgelegt.
Verwenden Sie es nicht als Zeiger auf Bildschirmen, Schildern, Präsentationen
oder ähnlichem. Für jegliche abweichenden Einsätze zuvor Reer konsultieren.
•Das LAD4 ist ein Arbeitsgerät, das ausschließlich für die professionelle
Verwendung bestimmt ist. Darauf achten, dass das damit arbeitende Personal
diese Anweisungen gelesen und verstanden hat und sich der Risiken durch
eine unkorrekte Verwendung bewusst ist. Nie außerhalb des Arbeitsbereichs
verwenden und insbesondere Minderjährigen die Benutzung nicht gestatten.
•Diese Anleitung stets zusammen mit dem Gerät aufbewahren.
Vorsichtsmaßnahmen:
Die Laserquelle nie in Richtung der eigenen oder der Augen anderer richten und nie direkt in die
Quelle blicken.
Den Laser nur für die für den professionellen Einsatz absolut notwendige Zeit eingeschaltet
lassen. Vergewissern Sie sich, dass das Gerät vor der Aufbewahrung ausgeschaltet wird.
Sollte das LAD4 für voraussichtlich längere Zeit aufbewahrt werden, die Batterien entfernen und
getrennt aufbewahren.
Das Gerät unter Verschluss halten und den Gebrauch durch unbefugtes Personal nicht
gestatten.
Wegen jeglicher weiterer Informationen siehe EN 60825-1.

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 11/15
MONTAGE AUF DER LICHTSCHRANKE
Nach der Installation der Lichtschranke (und nach der Installation der eventuellen
Ablenkspiegel) eine erste Ausrichtung nach Augenmaß vornehmen und danach:
•Das LAD4 entlang der Vertikalachse von der Seite des optischen Fensters her
am Sender befestigen (sh. Abb. 1). Von der korrekten Verbindung zwischen
dem Gerät und den Lichtschranken hängt das Ergebnis der Ausrichtung ab.
•Vergewissern Sie sich, dass sich keine Personen im Aktionsradius der
Laserquelle befinden.
•Das Gerät über den ON/OFF-Schalter einschalten (Abb. 1, Detail A).
•Das Vorhandensein des (roten) Strahls anhand eines reflektierenden weißen
Gegenstands überprüfen, ohne JE direkt das Vorliegen des Strahls zu
überprüfen.
Abbildung 1
•Das Vorhandensein des roten Punkts auf der Empfängerseite (auf derselben
Höhe des LAD4 auf der Senderseite) überprüfen.
•Sollte der Punkt sich nicht in der korrekten Position befinden, die Ausrichtung
der beiden Elemente einstellen, indem die Montagehalterungen betätigt
werden.
•Für eine genaue Ausrichtung ist es ratsam, die Probe auf dem oberen und dem
unteren Teil und in der Mitte der Lichtschranke zu wiederholen.
POSITION DES
LASERSTRAHLBÜNDELS

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 12/15
ERSETZEN DER BATTERIEN
•Das LAD4 wird mit zwei Alkali-Batterien mit je 1,5 V versorgt (AAA). Verwenden
Sie nur Alkali-Batterien. Die Batterien werden in das Innere des dafür
vorgesehenen Fachs eingesetzt.
•Die Klappe des Batteriefachs öffnen (siehe Abb. 2).
Abbildung 2
AUFKLEBERPOSITIONEN
Abbildung 3
TECHNISCHE DATEN
Wellenlänge nm 650
Max. Leistung mW 1
Strahlenbündelabweichung mrd < 0.5
WARNUNGSAUFKLEBER, DER
AUF DEN LASER HINWEIST
WARNUNGSAUFKLEBER UND
TECHNISCHE DATEN
PRODUKTETIKETT

LAD4 LASER ALIGNMENT DEVICE
8540746 • 23 Giugno 2011 • Rev.1 13/15
INSTALACIÓN, USO Y MANTENIMIENTO
CARACTERÍSTICAS GENERALES
El dispositivo de alineación LAD4 se utiliza como instrumento auxiliar para obtener, de
manera rápida y eficaz, la correcta alineación de las barreras ópticas REER.
El dispositivo emite un rayo láser visible (rojo), mediante el cual es posible efectuar la
alineación del emisor y el receptor, así como de los espejos de desviación, si están
presentes.
El dispositivo está alimentado autónomamente con 2 pilas (incluidas en el paquete).
LAS SIGUIENTES ADVERTENCIAS SON FUNDAMENTALES PARA LA SEGURIDAD DE LAS
PERSONAS. RESPETAR AL PIE DE LA LETRA TODAS LAS ADVERTENCIAS PARA EVITAR EL
RIESGO DE DAÑOS A LA VISTA.
EL USO DE MANDOS O AJUSTES, O LA EJECUCIÓN DE PROCEDIMIENTOS DISTINTOS DE LOS
ESPECIFICADOS EN ESTE DOCUMENTO, PUEDEN SER LA CAUSA DE EXPOSICIÓN A NIVELES
DE RADIACIÓN PELIGROSOS.
•El aparato contiene una fuente láser de Clase II con arreglo a la norma EN
60825-1.
•El LAD4 ha sido diseñado como instrumento auxiliar para la alineación de
instrumentos ópticos. No utilizarlo como puntero sobre diagramas, carteles,
presentaciones, etc. Para cualquier otro uso, consultar primero a Reer.
•El LAD4 es un instrumento de trabajo de uso exclusivamente profesional;
comprobar que el personal que lo utiliza haya leído y comprendido estas
instrucciones y sea consciente de los riesgos que derivan de un uso incorrecto.
No utilizar el dispositivo fuera del ámbito laboral y, en especial, no permitir su
uso a los menores.
•Conservar siempre estas instrucciones junto con el dispositivo.
Precauciones de uso:
No dirigir nunca la fuente láser hacia los propios ojos ni hacia los de los demás; no mirar nunca
directamente la fuente de luz.
Tener encendido el láser sólo durante el tiempo estrictamente necesario para el uso profesional.
Comprobar que el dispositivo esté apagado antes de guardarlo.
Si el LAD4 se debe guardar durante un periodo prolongado, quitarle las pilas y conservarlas a
parte.
Mantener el dispositivo custodiado y no permitir su uso a personal no autorizado.
Para cualquier otra información, consultar las normas EN 60825-1.

LAD4 DISPOSITIVO DE ALINEACIÓN
8540746 • 23 Giugno 2011 • Rev.1 14/15
MONTAJE EN LA BARRERA FOTOELÉCTRICA
Realizar una primera alineación de la barrera, a simple vista, después de su
instalación (y después de instalar los posibles espejos de desviación), luego:
•Enganchar el LAD4 en el emisor sobre su eje vertical, del lado de la ventana
óptica (ver la fig. 1). De un correcto acoplamiento del dispositivo con las
barreras depende el correcto resultado de la alineación.
•Comprobar que no haya personas dentro del radio de acción de la fuente láser.
•Encender el dispositivo utilizando su mando de activación/desactivación
(fig. 1 - detalle A).
•Comprobar la presencia del rayo (de color rojo) utilizando un objeto blanco
reflectante (por ejemplo, una hoja de papel), sin comprobar NUNCA
directamente la presencia del rayo con la vista.
Figura 1
•Comprobar la presencia del punto rojo del lado del receptor (a la misma altura
que el LAD4 del lado del emisor).
•Si el punto no se encuentra en la posición correcta, regular la alineación de los
dos elementos actuando sobre los soportes de montaje.
•Para una alineación precisa es conveniente repetir la prueba en la parte
superior, en la parte inferior y en el centro de la barrera.
POSICIÓN DEL
RAYO LÁSER

LAD4 DISPOSITIVO DE ALINEACIÓN
8540746 • 23 Giugno 2011 • Rev.1 15/15
CAMBIO DE LAS PILAS
•El LAD4 está alimentado con dos pilas alcalinas de 1,5 V cada una (tipo AAA).
Usar sólo pilas alcalinas. Las pilas se colocan dentro del alojamiento
correspondiente.
•Para acceder al alojamiento de las pilas, abrir la tapa del mismo (ver la figura 2).
Figura 2
POSICIÓN DE LAS ETIQUETAS
Figura 3
DATOS TÉCNICOS
Longitud de onda nm 650
Potencia máx. mW 1
Divergencia del haz mrd < 0,5
ETIQUETA DE ADVERTENCI
A
QUE
INDICA LA PRESENCIA DEL LÁSER
ETIQUETA DE ADVERTENCIA Y
DATOS TÉCNICOS
ETIQUETA DEL PRODUCTO
