Rib Park 230v fw08 User manual

PARK 230V fw08

ITALIANO pag. 05 / FRANÇAIS pag. 13 / ENGLISH page 21 / DEUTSCH pag. 29 / ESPAÑOL pag. 37

code AC07063 PARK CRX 120-230V solo scheda, seule carte, only pc board, nür Karte, solo tarjeta de control

Funzionamento a uomo presente se le fotocellule o le coste sono guaste.

Conforme alle normative in vigore.

ATTENZIONE: NON COLLEGARE OROLOGI.

Per il collegamento di un orologio richiedere la versione del quadro di

comando PARK 230V con firmware 08 NOUP.

Assicurarsi che eventuali altri tipi di accessori di comando (per esempio

sensori magnetici) siano programmati nella modalità IMPULSIVA,

altrimenti attiverebbero la movimentazione del cancello senza sicurezze

attive.

Travail avec homme present, dans le cas de panne de sécurité. Conforme

aux Normes en vigueur.

ATTENTION: NE PAS CONNECTER HORLOGES.

Pour utiliser la FUNCTION HORLOGE demander PARK 230V avec firmware

08 NOUP.

Faire attention que des autres accessoires pour le commande (p.e.

senseurs magnétique) sont programmée avec modalité IMPULSIVE, ou

contraire, le mouvement est sans sécurité.

Functioning in dead man mode when the safety devices are failing.

According to current European Norms.

ATTENTION: DO NOT CONNECT TIMERS.

If you want the Clock Function must request PARK 230V with firmware

08 NOUP.

Make sure that any other type of command accessories (e.g. mass

detectors) used on the installation are set in the IMPULSIVE mode,

otherwise, the gate will be operated even without the protection of the

safety devices.

Arbeit im mannsbeisein im fall eines ausfalls der Sicherheiten.

In Übereinstimmung mit der aktuellen Normen.

WARNUNG: VERBINDEN SIE NICHT UHREN.

Wenn Sie die Uhr-Funktion wollen müssen Sie für PARK 230V mit

Firmware 08 NOUP fragen.

Stellen Sie sicher, dass alle anderen Arten von Steuerung- Zubehör

(z.B. Magnetsensoren) auf IMPULS-Modus programmiert ist, da es die

Bewegung des Tores ohne aktive Sicherheiten aktiviert.

Funcionamiento a hombre presente en caso de averías con los accesorios

de seguridad. En conformidad a las Normas en vigor.

ADVERTENCIA: NO CONECTE TEMPORIZADORES. Para utilizar la función

de reloje solicitar PARK 230V con firmware 08 NOUP.

Asegúrese de que cualquier otro accesorios de comando que se instalan

(por ejemplo, sensores magnéticos) están programados en el modo de

IMPULSO, de lo contrario pueden activar el movimiento de la puerta sin

tener activos los elementos de seguridad.

CONSERVARE CON CURA QUESTE ISTRUZIONI

1° - Se non é previsto nel quadro elettronico, installare a monte della medesima

un’interruttore di tipo magnetotermico (onnipolare con apertura minima dei contatti

pari a 3mm) che riporti un marchio di conformità alle normative internazionali.

Tale dispositivo deve essere protetto contro la richiusura accidentale (ad esempio

installandolo dentro quadro chiuso a chiave).

2° - Per la sezione ed il tipo dei cavi la RIB consiglia di utilizzare un cavo di tipo

H05RN-F con sezione minima di 1,5mm2e comunque di attenersi alla norma IEC

364 e alle norme di installazione vigenti nel proprio Paese.

3° - Posizionamento di un’eventuale coppia di fotocellule: Il raggio delle fotocellule deve

essere ad un’altezza non superiore a 70 cm dal suolo e ad una distanza dal piano

di movimento dell’anta non superiore a 20 cm. Il loro corretto funzionamento deve

essere verificato a fine installazione in accordo al punto 7.2.1 della EN 12445.

4° - Per il soddisfacimento dei limiti imposti dalla EN 12453, se la forza di picco supera

il limite normativo di 400 N è necessario ricorrere alla rilevazione di presenza attiva

sull’intera altezza del cancello (fino a 2,5m max) - Le fotocellule in questo caso

sono da applicare all’esterno tra le colonne ed all’interno per tutta la corsa della

parte mobile ogni 60÷70cm per tutta l’altezza delle colonne del cancello fino ad

un massimo di 2,5m (EN 12445 punto 7.3.2.1) - es. colonne alte 2,2m => 6

coppie di fotocellule - 3 interne e 3 esterne (meglio se dotate di sincronismo - 6

FIT SLYM con 2 TX SLIM).

N.B.: É obbligatoria la messa a terra dell’impianto

I dati descritti nel presente manuale sono puramente indicativi.

La RIB si riserva di modificarli in qualsiasi momento.

Realizzare l’impianto in ottemperanza alle norme ed alle leggi vigenti.

SEGUIRE TUTTE LE ISTRUZIONI DI INSTALLAZIONE

1° - Questo libretto d’istruzioni è rivolto esclusivamente a del personale

specializzato che sia a conoscenza dei criteri costruttivi e dei dispositivi di

protezione contro gli infortuni per i cancelli, le porte e i portoni motorizzati

(attenersi alle norme e alle leggi vigenti).

2° - L’installatore dovrà rilasciare all’utente finale un libretto di istruzioni in accordo

alla EN 12635.

3° - L’installatore prima di procedere con l’installazione deve prevedere l’analisi

dei rischi della chiusura automatizzata finale e la messa in sicurezza dei punti

pericolosi identificati (seguendo le norme EN 12453/EN 12445).

4° - Il cablaggio dei vari componenti elettrici esterni all’operatore (ad esempio

fotocellule, lampeggianti, ecc.) deve essere effettuato secondo la EN 60204-1 e le

modifiche a questa apportate dal punto 5.2.2 della EN 12453.

5° - L’eventuale montaggio di una pulsantiera per il comando manuale del movimento

deve essere fatto posizionando la pulsantiera in modo che chi la aziona non si trovi

in posizione pericolosa; inoltre si dovrà fare in modo che sia ridotto il rischio di

azionamento accidentale dei pulsanti.

6° - Tenete i comandi dell’automatismo (pulsantiera, telecomando etc.) fuori dalla

portata dei bambini. I comandi devono essere posti ad un’altezza minima di 1,5m

dal suolo e fuori dal raggio d’azione delle parti mobili.

7° - Prima di eseguire qualsiasi operazione di installazione, regolazione, manutenzione

dell’impianto, togliere la tensione agendo sull’apposito interruttore magnetotermico

collegato a monte dello stesso.

LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali danni provocati

dalla mancata osservanza nell’installazione delle norme di sicurezza e delle leggi

attualmente in vigore.

CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS

1° - Si la centrale électrique ne dispose d’aucun interrupteur, il faut en installer un de

type magnétothermique en amont de cette dernière (omnipolaire avec ouverture

minimale des contacts correspondant à 3mm); la marque de cet interrupteur

devra être en conformité avec les normes internationales. Ce dispositif doit être

protégé contre toute remise en fonction accidentelle (ex. en l’installant dans un

coffre fermant à clé).

2° - En ce qui concerne la section et le type des câbles, le conseil de la RIB est celui

d’utiliser un câble de type H05RN-F présentant une section minimale de 1,5mm2

et, quoi qu’il en soit, de se conformer à la norme IEC 364, ainsi qu’aux normes

d’installation en vigueur dans le pays de destination.

3° - Positionnement d’un éventuel jeu de photocellules : le faisceau des photocellules

ne doit pas être à une hauteur supérieure à 70 cm du sol et 20 cm du bord

du vantail. Leur correct effectivité fonctionnement doit être vérifié terminant

l’installation, selon le point de la 7.2.1 de la EN 12445.

4° - Afin de satisfaire aux limites imposées par la norme EN 12453, si la force

d’impact dépasse la limite de 400N, il sera nécessaire de détecter une présence

sur la hauteur totale du portail (jusqu’à un maximum de 2,5m) - Les cellules

photo-électriques dans ce cas-ci doivent être s’appliquent extérieurement entre

les colums et intérieurement pour toute la course de la pièce de mobil chaque

60÷70cm pour toute la taille de la colonne de la porte jusqu’à un maximum de

2,5m (EN 12445 point 7.3.2.1) - exemple: taille 2,2m de colonne = > 6 copies

des cellules photo-électriques - 3 internes et 3 externes (meilleur si complet du

dispositif de syncronism - FIT SLYM avec TX SLYM).

N.B.: La mise à terre de l’installation est obligatoire.

Les données figurant dans le présent manuel sont fournies à titre purement indicatif.

La RIB se réserve le droit de les modifier à tout moment, sans aucun préavis. Effectuer

l’installation en conformité avec les normes et les lois en vigueur.

SUIVRE TOUTES LES INSTRUCTIONS D’INSTALLATION

1° - Ce livret d’instructions est adressé exclusivement à un personnel

spécialisé qui connaît les critères de construction et les dispositifs de protection

contre les accidents concernant les portails, les portes et les grandes portes

motorisés (s’en tenir aux normes et aux lois en vigueur).

2° - L’installateur devra délivrer à l’utilisateur final un livret d’instruction en accord à

la EN 12635.

3° - L’installateur avant de procéder à l’installation, doit prévoir l’analyse des risques

de la fermeture automatisée finale et la mise en sécurité des points identifiés

dangereux (en suivant les normes EN 12453/EN 12445).

4° - Le câblage des divers composants électriques externes à l’opérateur (par exemple

photocellules, clignotants, etc) doit être effectué selon la EN 60204-1 et les

modifications apportées à celle-ci dans le point 5.2.2 de la EN 12453.

5° - Le montage éventuel d’un tableau pour la commande manuelle du mouvement doit

être fait en positionnant le tableau de façon à ce que la personne qui l’actionne ne

se trouve pas en position de danger ; de plus, il faudra faire en sorte que le risque

d’actionnement accidentel des boutons soit réduit.

6° - Tenir les commandes de l’automatisme (tableau, télécommande, etc) hors de

portée des enfants. Les commandes doivent être placées à une hauteur minimum

de 1,5 m du sol et hors du rayon d’action des parties mobiles.

7° - Avant l’exécution de toute opération d’installation, de réglage, d’entretien de

l’installation, couper le courant en agissant sur l’interrupteur magnétothermique à

cet effet, branché en amont de l’installation.

LA SOCIETE RIB N’ACCEPTE AUCUNE RESPONSABILITE pour d’éventuels dommages

provoqués par la non-observation dans l’installation, des normes de sécurité et des lois

actuellement en vigueur.

ISTRUZIONI DI SICUREZZA IMPORTANTI PER

L’INSTALLAZIONE

- ATTENZIONE -

PER LA SICUREZZA DELLE PERSONE É IMPORTANTE CHE VENGANO

SEGUITE TUTTE LE ISTRUZIONI

INSTRUCTIONS DE SECURITE IMPORTANTES POUR

L’INSTALLATION

- ATTENTION -

POUR LA SECURITE DES PERSONNES IL EST IMPORTANT QUE TOUTES

LES INSTRUCTIONS SOIENT SUIVIES

KEEP THESE INSTRUCTIONS WITH CARE

1° - Install a thermal magnetic switch (omnipolar, with a minimum contact opening of

3 mm) before the control board, in case this is not provided with it. The switch

shall be guaranteed by a mark of compliance with international standards. Such

a device must be protected against accidental closing (e.g. Installing it inside the

control panel key locked container).

2° - As far as the cable section and the cable kind are concerned, RIB suggests to

use an H05RN-F cable, with a minimum section of 1,5mm2, and to follow, In any

case, the IEC 364 standard and Installation regulations In force In your Country.

3° - Positioning of an eventual pair of photocells: The beam of the photocells must be

at an height not above the 70 cm from the ground, and, should not be more than

20 cm away from the axis of operation of the gate (Sliding track for sliding gate

or door, and the hinges for the swing gate). In accordance with the point 7.2.1 of

EN 12445 their correct functioning must be checked once the whole installation

has been completed.

4° - In order to comply with the limits defined by the EN 12453 norm, if the peak force

is higher than the limit of 400N set by the norm, it is necessary to use an active

obstacle detection system on the whole height of the gate (up to a maximum of

2,5m) - The photocells in this case must be apply externally between the colums

and internally for all the race of the mobil part every 60÷70cm for all the height

of the column of the gate up to a maximum of 2,5m (EN 12445 point 7.3.2.1).

example: column height 2,2m => 6 copies of photocells - 3 internal and 3 external

(better if complete of syncronism feature - FIT SLYM with TX SLYM).

N.B.: The system must be grounded

Data described by this manual are only Indicative and RIB reserves to modify them at

any time. Install the system complying with current standards and regulations.

FOLLOW ALL INSTALLATION INSTRUCTIONS

1° - This handbook is exclusively addressed to the specialized personnel who

knows the constructive criteria and the protection devices against the accidents

for motorized gates, doors and main doors (follow the standards and the laws in

force).

2° - The installer will have to issue to the final user a handbook in accordance with

the EN 12635.

3° - Before proceeding with the installation, the installer must forecast the risks analysis

of the final automatized closing and the safety of the identified dangerous points

(following the standards EN 12453/EN 12445).

4° - The wiring harness of the different electric components external to the operator (for

example photoelectric cells, flashlights etc.) must be carried out according to the

EN 60204-1 and the modifications to it done in the point 5.2.2 of the EN 12453.

5° - The possible assembly of a keyboard for the manual control of the movement must

be done by positioning the keyboard so that the person operating it does not find

himself in a dangerous position; moreover, the risk of accidental activation of the

buttons must be reduced.

6° - Keep the automatism controls (push-button panel, remote control etc.) out of the

children way. The controls must be placed at a minimum height of 1,5m from the

ground and outside the range of the mobile parts.

7° - Before carrying out any installation, regulation or maintenance operation of the

system, take off the voltage by operating on the special magnetothermic switch

connected upstream it.

THE RIB COMPANY DOES NOT ACCEPT ANY RESPONSIBILITY for possible damages

caused by the non observance during the installation of the safety standards and of the

laws in force at present.

INSTALLATIONSVORSCHRIFTEN BEACHTET WERDEN

1° - Wenn nicht bereits an der elektrischen Schaltzentrale vorgesehen, muss vor der

Schaltzentrale ein thermomagnetischer Schalter installiert werden (omnipolar,

mit einer minimalen Kontaktöffnung von 3 mm), der ein von den internationalen

Normen anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor

Vandalismus geschuetzt werden(z.B.mit einen Schluesselkatsten in einem

Panzergehaeuse)

2° - RIB empfiehlt den Kabeltyp H05RN-F mit einem minimalen Querschnitt von

1,5mm2generell sollten die Normative IEC 364 und alle anderen geltenden

Montagenormen des Bestimmungslandes eingehalten werden.

3°- Position des ersten paar Fotozellen: Der sollten nicht hoeher als 70cm vom Boden

sein, und sollte nicht mehr als 20 cm entfernt von der Achse des Tores sitzen (das

gilt fuer Schiebe und Drehtore). In Übereinstimmung mit dem Punkt 7.2.1 der EN

12445 Norm, ihr korrektes Funktionieren muß einmal überprüft werden.

4°- In Einklang mit der Norm EN12453, ist es bei Toren notwendig eine komplette

Sicherheitslieiste zu installieren, bei denen mehr als 400N Kraft aufgewand werden

muessen, um das Tor zum anhalten zu bringen (Maximum von 2,5m anwenden) -

Die Fotozellen müssen in diesem Fall sein beantragen außen zwischen den colums

und innerlich das ganzes Rennen des mobil Teils jede 60÷70cm für die ganze

Höhe der Spalte des Gatters bis zu einem Maximum von 2,5m - EN 12445 Punkt

7.3.2.1). Beispiel: Spalte Höhe 2,2m => 6 Kopien von Fotozellen - 3 intern und

3 extern (besser, wenn komplett von der syncronism Eigenschaft - FIT SLYM mit

TX SLYM).

ANMERKUNG: Die Erdung der Anlage ist obligatorisch

Die in diesem Handbuch aufgeführten Daten sind ausschließlich empfohlene Werte. RIB

behält sich das Recht vor, das Produkt zu jedem Zeitpunkt zu modifizieren. Die Anlage

muss in Übereinstimmung mit den gültigen Normen und Gesetzen montiert werden.

ALLE INSTALLATIONSANLEITUNGEN BEFOLGEN

1° - Diese Betriebsanleitung dient ausschließlich dem Fachpersonal, welche

die Konstruktionskriterien und die Sicherheits-Vorschriften gegen Unfälle für Tore,

Türen und automatische Tore kennt (geltende Normen und Gesetze beachten

und befolgen).

2° - Der Monteur muss dem Endkunde eine Betriebsanleitung in Übereinkunft der

EN12635 überreichen.

3° - Vor der Installierung muss für die automatische Schließung und zur

Sicherheitsgewährung der identifizierten kritischen Punkte, eine Risiko Analyse

vorgenommen werden mit der entsprechenden Behebung der identifizierten,

gefährlichen Punkte. (die Normen EN 12453/EN 12445 befolgend).

4° - Die Verkabelung der verschiedenen externen elektrischen Komponenten zum

Operator (z.B. Fotozellen, Blinker etc.) muss nach EN 60204-1 ausgeführt werden,

Änderungen davon nach Punkt 5.2.2 der EN 12453.

5° - Die eventuelle Montage einer Schalttafel für den manuellen Bewegungsbefehl

muss so angebracht werden, dass der Benutzer sich nicht in einer Gefahrenzone

befindet, und dass, das Risiko einer zufälligen nicht gewollten Aktivierung von

Schaltern gering ist.

6° - Alle Steuerungselemente (Schalttafel, Fernbedienung etc.) gehören nicht in

Reichweite von Kindern. Die Kommandos müssen min. 1,5 m ab Boden und

außerhalb des Aktionsbereiches der mobilen Teile angebracht werden.

7° - Vor jeglichem Eingriff, sei es Installation, Regulation oder Wartung der Anlage,

muss vorher die Stromzufuhr unterbrochen werden, den dafür bestimmten

Magnetthermo-Schalter drücken, der am Eingang der Anlage installiert ist.

DIE FIRMA RIB ÜBERNIMMT KEINE VERANTWORTUNG für eventuelle Schäden,

die entstehen können, wenn die Installierungsvorschriften die den gültigen

Sicherheitsnormen entsprechen, nicht eingehalten werden.

IMPORTANT SAFETY INSTRUCTIONS FOR THE

INSTALLATION

- ATTENTION -

FOR THE SAFETY OF THE PEOPLE IT IS IMPORTANT TO FOLLOW ALL THE

INSTRUCTIONS.

WICHTIGE SICHERHEITS ANLEITUNGEN FÜR DIE

INSTALLATIONEN

- ACHTUNG -

FÜR DIE SICHERHEIT DER PERSONEN IST ES WICHTIG, DASS ALLE

ANWEISUNGEN GENAU AUSGEFÜHRT WERDEN

CONSERVAR CUIDADOSAMENTE ESTAS INSTRUCCIONES

1° - En el caso de que no sea previsto en la central eléctrica, instalar antes de la

misma, un interruptor de tipo magnetotérmico (omnipolar con una abertura

mínima de los contactos de 3mm) que dé un sello de conformidad con las

normas internacionales. Este dispositivo tiene que estar protegido contra cierres

accidentales (por ejemplo instalándolo dentro de un panel cerrado a llave).

2° - Para la sección y el tipo de los cables, la RIB aconseja utilizar cables de tipo

H05RN-F con sección mínima de 1,5mm2e igualmente atenerse a la norma IEC

364 y a las normas de instalación del propio País.

3° - Posicionamiento eventual de un par de fotocélulas. El rayo de las fotocélulas

no debe estar a más de 70 cm de altura desde el suelo y a una distancia de

la superficie de movimiento de la puerta, no superior a 20 cm. El correcto

funcionamiento tiene que ser controlado al final de la instalación de acuerdo con

el punto 7.2.1 de la EN 12445.

4° - Para satisfascer los límites impuestos por la EN 12453, si la fuerza de punta

supera el límite normativo de 400 N, es necesario recurrir al control de presencia

activa en toda la altura de la puerta (hasta a 2,5m max). Las fotocélulas en este

caso se tienen que colocar en el exterior entre las columnas y en el interior

por todo el recorrido de la parte móvil cada 60÷70cm en toda la altura de las

columnas de la cancela hasta un máximo de 2,5m (EN 12445 punto 7.3.2.1) - es.

columnas altas de 2,2m => 6 par de fotocélulas - 3 internas y 3 externas (mejor

si están provistas de sincronismo - 6 FIT SLYM con 2 TX SLYM).

PS.:Es obligatorio la puesta a tierra del sistema.

Los datos descritos en el presente manual son sólamente indicativos.

La RIB se reserva de modificarlos en cualquier momento.

Realizar el sistema respetando las normas y las leyes vigentes.

SEGUIR TODAS LAS INSTRUCCIONES DE INSTALACIÓN

1° - Este manual de instrucciones está exclusivamente dirigido a personal

especializado que conozca los criterios de construcción y de los dispositivos

de protección contra accidentes con cancelas, puertas y portales motorizados

(atenerse a las normas y a las leyes vigentes).

2° - El instalador tendrá que dar al utilizador final un manual de instrucciones de

acuerdo con la EN 12635.

3° - El instalador antes de proceder con la instalación tiene que hacer una analisis de

los riesgos del cierre automatizado final y la puesta en seguridad de los puntos

identificados como peligrosos (siguiendo las normas EN 12453 / EN 12445).

4° - El cablaje de los varios componentes eléctricos externos al operador (por ejemplo

fotocélulas, los intermitentes, etc) tiene que ser efectuado según la EN 60204-1 y a

las modificas sucesivas aportadas por el punto 5.2.2 della EN 12453.

5° - El eventual montaje de un panel de mandos para la gestión del movimiento manual

tiene que ser efectuado posicionando el panel en modo que quién lo accione no se

encuentre en una posición peligrosa; además se tiene que hacer en modo que el

riesgo de accionamiento accidental de los pulsadores sea mínimo.

6° -Tener los mandos del automatismo (panel de mandos, mando a distancia, etc.)

lejos del alcance de los niños. Los mandos tienen que ser puestoa una altura

mínima de 1,5m del suelo y fuera del radio de acción de las partes móviles.

7° - Antes de ejecutar cualquier operación de instalación, ajuste o mantenimiento del

sistema, quitar la corriente accionando el respectivo interruptor magnetotérmico

conectado antes del mismo.

LA EMPRESA RIB NO ES RESPONSABLE por eventuales daños provocados por la

falta de respeto de las normas de seguridad, durante la instalación y de las leyes

actualmente vigentes.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD PARA

LA INSTALACIÓN

- CUIDADO -

UNA INCORRECTA INSTALACIÓN PUEDE CAUSAR GRAVES DAÑOS

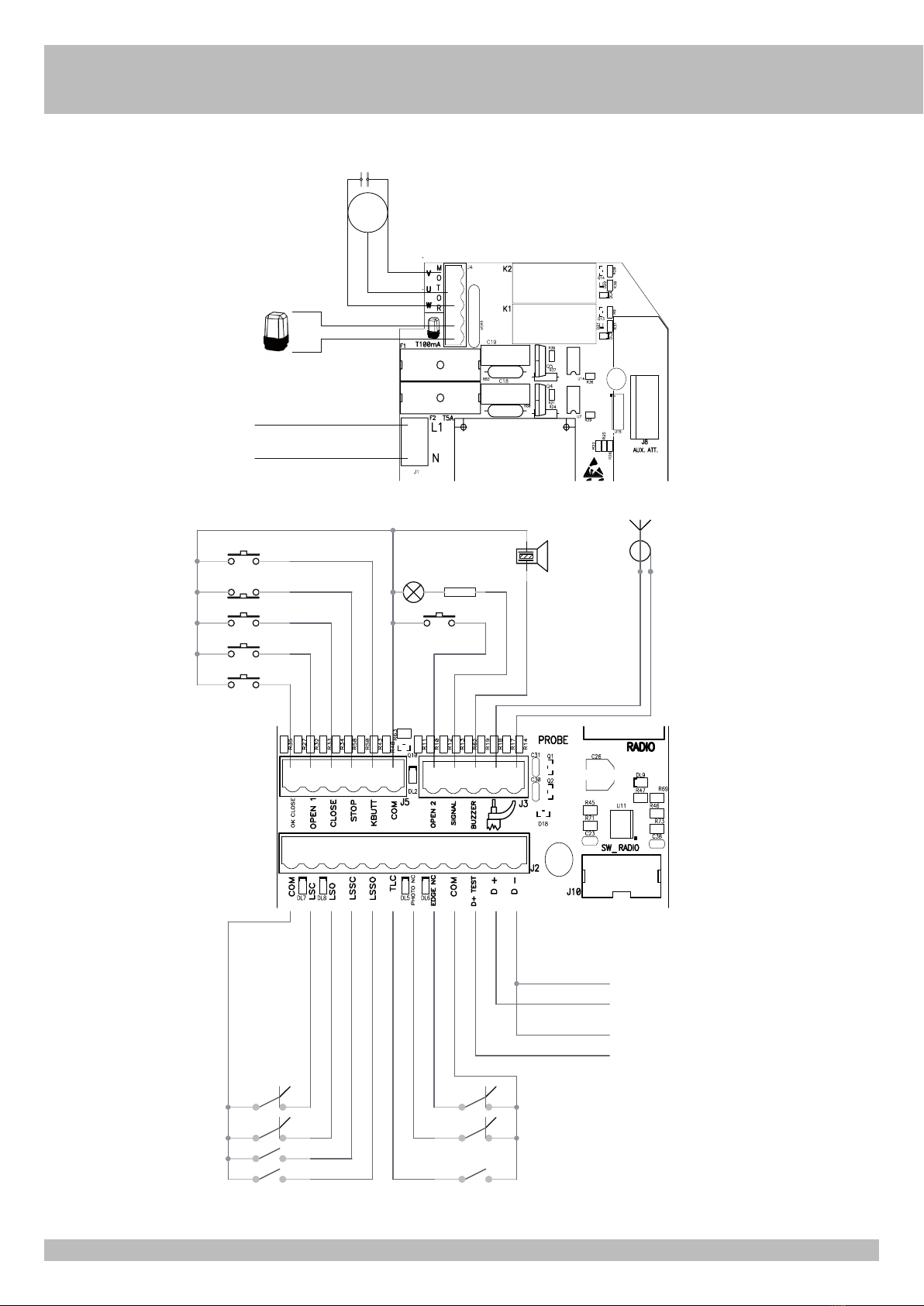

COLLEGAMENTI ELETTRICI I

PARK CRX cod. AC07063

CONDENSATORE

ANTENNA

LAMPEGGIATORE

ALIMENTAZIONE

230Vac 50 Hz

PASSO PASSO

LED

BUZZER CALZA

ANTENNA

R=2K2

STOP

CHIUDE

APRE 1 APRE 2

OK CHIUDE

LSC

LSO

LSSC

LSSO

COSTE

12 Vdc max 0,5A per ACCESSORI

12 Vdc max 0,5A per AUTOTEST PER COSTA

FOTOCEL.

TLC

MOTORE

Alimentazione 230Vac 50/60Hz (120V/60Hz a richiesta)

Comune dei contatti

Contatto finecorsa che ferma la chiusura (NC)

Contatto finecorsa che ferma l’apertura (NC)

Contatto finecorsa per inizio rallentamento in chiusura (NO)

Contatto finecorsa per inizio rallentamento in apertura (NO)

Contatto segnalazione presenza veicolo (NO) (solo in modalità

PARK)

Contatto fotocellule (NC)

Contatto coste in apertura e chiusura (NC)

Comune dei contatti

Positivo per alimentazione autotest costa a 12Vdc max 500 mA

Positivo Alimentazione accessori a 12Vdc max 500 mA

Negativo per alimentazione accessori a 12Vdc max 500 mA

Contatto pulsante di apertura 2 (NA) (solo in modalità PARK)

Spia barriera aperta 12Vdc

Buzzer - Collegamento segnalatore sonoro (12Vdc max 200 mA)

Antenna radio

Lampeggiatore (max 40W )

Collegamento comune motore

Collegamento invertitori e condensatore motore

Contatto comando chiusura immediata (solo in modalità PARK)

Contatto pulsante di apertura 1 (NA)

Contatto pulsante di chiusura (NA)

Contatto pulsante stop (NC)

Contatto impulso singolo (NA)

Comune dei contatti

Morsettiera per collegamento sonda riscaldatore (cod. ACG4666

opzionale)

Modulo radio incorporato

Connettore per scheda 1 relè (cod. ACQ9080) per gestione luce

di cortesia o gestione magnete blocco asta.

Connettore per scheda 3 relè (cod. ACQ9081) per gestione luce

di cortesia o gestione magnete blocco asta, e gestione semafori.

NON TOCCARE IL PONTICELLO !

SE VIENE RIMOSSO L’OPERATORE NON FUNZIONA!

NON TOCCARE IL PONTICELLO !

SE VIENE RIMOSSO IL RADIOCOMANDO NON FUNZIONA!

Pulsante per la programmazione.

Regolazione della velocità di rallentamento solo in

chiusura

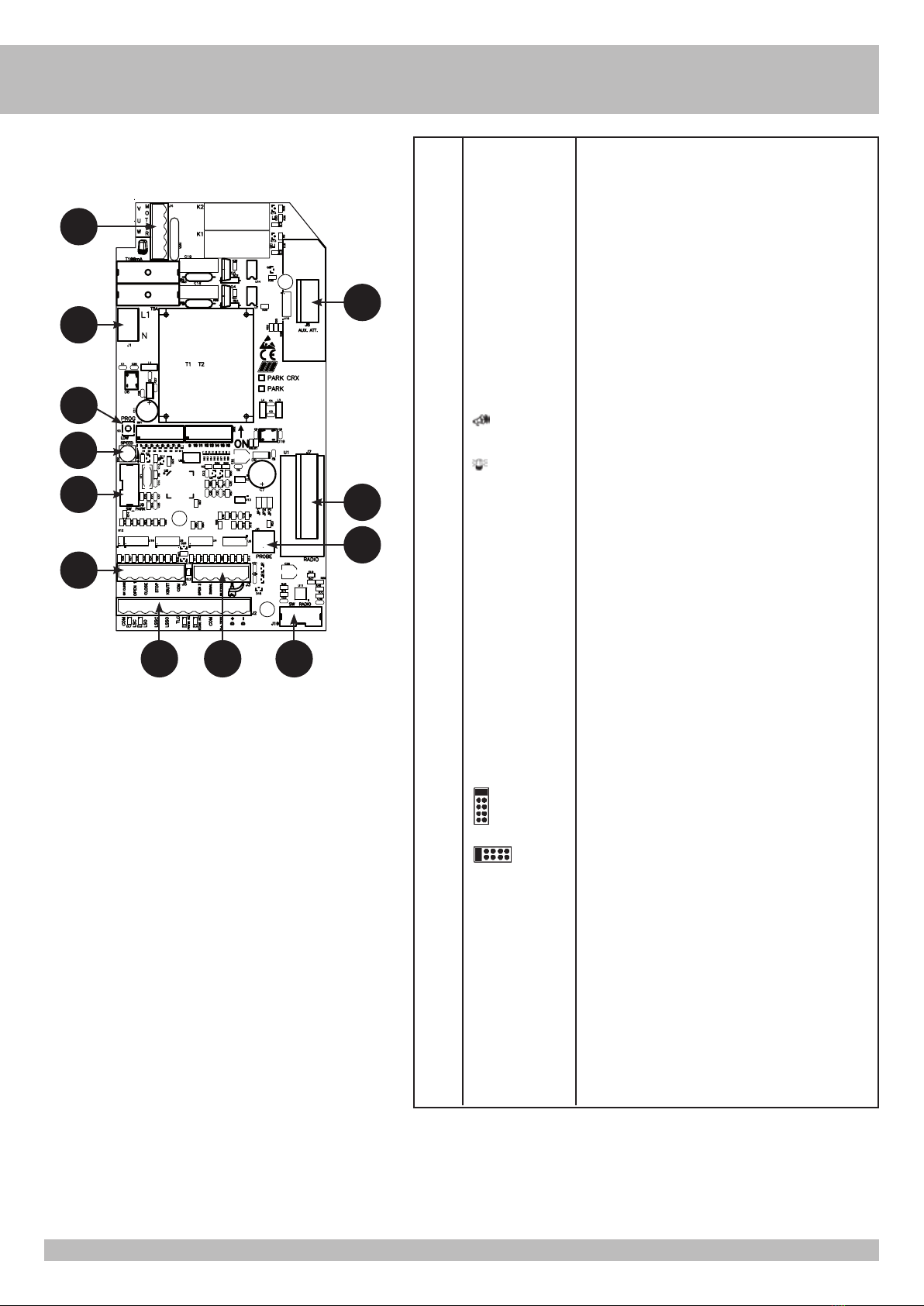

J10

TR2

L-N

COM

LSC

LSO

LSSC

LSSO

TLC

PHOT. NC

EDGE NC

COM

D+ TEST

D+

D-

OPEN 2

SIGNAL

AERIAL

U - MOTOR

V-W - MOTOR

OK CLOSE

OPEN 1

STOP

K BUTT.

COM

PROBE

RADIO

AUX. ATT.

SW PARK

SW RADIO

PROG.

TRIMMER LOW

SPEED

TR2

J10

J2 2

RELE’ E COMANDO MOTORE

K1 => Comando direzione apertura

K2 => Comando direzione chiusura

Q4 => TRIAC - Comando motore in apertura e chiusura

Q5 => Comando lampeggiatore

A - CONNESSIONI

B - SETTAGGI

SW1 SW2 - MICROINTERRUTTORI PER PROCEDURE

DIP 1 - CONTROLLO SENSO DI ROTAZIONE DEL MOTORE (ON) (PUNTO

DIP 2 - PROGRAMMAZIONE TEMPI (ON) (PUNTO D)

DIP 1-2 MEMORIZZAZIONE/CANCELLAZIONE CODICI RADIO (DIP 1 ON

seguito da DIP 2 ON) (PUNTO E)

MICROINTERRUTTORI DI GESTIONE

DIP 3

ON - Abilitazione tempo di attesa prima della chiusura automatica (max 5 min.)

OFF - Disabilitazione tempo di attesa prima della chiusura automatica

DIP 4

ON - Comando ricevitore radio in modalità Automatica

OFF - Comando ricevitore radio in modalità Passo Passo

DIP 5

ON - Comando pulsante K in modalità Automatica

OFF - Comando pulsante K in modalità Passo Passo

DIP 6

ON - Funzionamento in modalità PARK

OFF - Funzionamento in modalità NORMALE

ATTENZIONE: LA SCHEDA PARK TRAMITE IL DIP 6 ABILITA O MENO ALCUNI

COMANDI PERTANTO PRESTARE ATTENZIONE:

SE DIP 6 OFF - FUNZIONALITA’ NORMALE

I COMANDI APERTURA 2, OK CLOSE E TLC (TRAFFIC LIGHT CONTROL)

NON SONO ATTIVI.

SE DIP 6 ON - FUNZIONALITA’ PARK

TUTTI I COMANDI SONO ABILITATI

DIP 7

OFF - Gestione luce di cortesia tramite schede opzionali ACQ9080 o ACQ9081

ON - Gestione magnete per blocco asta

Se nessuno dei due accessori è collegato mettere DIP in OFF.

DIP 8 - Controllo in modalità Park della funzione del tasto APERTURA 2

ON - il tasto APERTURA 2 è sempre abilitato

OFF - il tasto APERTURA 2 è abilitato solo se non c’è presenza mezzo su sensore

magnetico collegato a TLC (Traffic Light Control)

DIP 9

ON - Abilitazione TEST monitoraggio costa

OFF - Disabilitazione TEST monitoraggio costa

DIP 10 - Funzionamento dopo black-out

ON - La sbarra chiude se non totalmente chiusa

OFF - La sbarra rimane ferma nel punto in cui è avvenuto il black-out

DIP 11 - Dedicato alla funzionalità per barriera Industrial Trifase

ON - Gestione Barriera Industrial Trifase (cod. AA52001) con scheda PARK R2

(BA03206)

OFF - Gestione Barriere come da tabella 1

DIP 12 - Gestione finecorsa di rallentamento

OFF - Gestione funzionamento con finecorsa di rallentamento collegati

separatamente (vedi foto 5) FINECORSA APPLICATI SU BILANCERE

PORTA MOLLE

ON - Gestione funzionamento con finecorsa di rallentamento collegati

in parallelo (vedi foto 6) FINECORSA APPLICATI SULL’ALBERO DI

TRAINO

OFF - Funzionamento con finecorsa di rallentamento collegati

separatamente (vedi foto 7). FINECORSA CON SCHEDA.

ON - per installazioni della scheda PARK 230V in sostituzione della

scheda EUROBAR su barriere NORMAL.

DIP 13 - Gestione lampeggiatore

ON - Alimentazione intermittente

OFF - Alimentazione fissa

DIP 14 - selezione funzionamento tipologia di barriera (vedi tabella 1)

DIP 15 - selezione funzionamento tipologia di barriera (vedi tabella 1)

DIP 16 - selezione funzionamento tipologia di barriera (vedi tabella 1)

TABELLA 1

DIP 14

DIP 15

DIP 16

BARRIERA TIPO

OFF OFF OFF RAPID S cod. AA50070 con asta da 3 m cod. ACG8501

OFF OFF ON RAPID S cod. AA50070 con asta da 4 m cod. ACG8502

ON OFF ON RAPID S cod. AA50070 con asta da 5 m cod. ACG8503

ON OFF OFF RAPID N cod. AA50080

OFF ON OFF RAPID PARK cod. AA50041

ON ON OFF NORMAL cod. AA50000

OFF ON ON A disposizione

ON ON ON A disposizione

REGOLATORE DELLA VELOCITA’ DI RALLENTAMENTO SOLO PER BARRIERE

RAPID S, RAPID N E RAPID PARK

La regolazione del rallentamento viene fatta ruotando il Trimmer LOW SPEED che serve

a variare la velocità del motore in fase di accostamento di fine chiusura (ruotandolo in

senso orario si da più velocità al motore). In apertura la regolazione non è disponibile.

Il rallentamento viene determinato automaticamente dai finecorsa a circa 30° prima del

raggiungimento del finecorsa di apertura o di chiusura.

SEGNALAZIONI LED

DL1 - (Rosso) - Programmazione attivata

DL2 - (Rosso) - Contatto di stop (NC)

DL3 - (Verde) - Sbarra in apertura

DL4 - (Rosso) - Sbarra in chiusura

DL5 - (Rosso) - Contatto fotocellule (NC)

DL6 - (Rosso) - Contatto costa (NC)

DL7 - (Rosso) - Contatto finecorsa di chiusura (NC)

DL8 - (Rosso) - Contatto finecorsa di apertura (NC)

DL9 - (Verde) - Programmazione radio attivata

C - TARATURA RALLENTAMENTO DEL MOTORE

Questo controllo ha il compito di agevolare l’installatore durante la messa in opera

dell’impianto, o durante eventuali controlli successivi.

1-Mettere DIP1 su ON, il led rosso DL1 inizia a lampeggiare.

2-Premere e mantenere premuto il pulsante PROG (il movimento è eseguito ad uomo

presente, apre-stop-chiude-stop-apre-ecc.). Con il led verde DL3 acceso, la sbarra si

apre. Con il led rosso DL4 acceso, la sbarra si chiude.

3 - Eseguire la taratura della velocità di rallentamento:

- Posizionare il trimmer LOW SPEED al minimo

- Premere e mantenere premuto il pulsante PROG

- Verificare l’attivazione della velocità di rallentamento al raggiungimento dei finecorsa

LSSC ed LSSO

- Regolare il trimmer LOW SPEED.

ATTENZIONE: Verificare che il motore abbia abbastanza forza per movimentare

l’asta in chiusura. In caso contrario aumentare il valore settato sul trimmer fino al

raggiungimento della condizione ottimale di funzionamento.

ATTENZIONE: In zone soggette a temperature particolarmente rigide, ruotare il

trimmer, in senso orario, di 5° in più rispetto al valore normale, oppure applicare la

sonda opzionale (cod. ACG4666) per riscaldare il motore.

4-Al termine del controllo rimettere DIP1 in posizione OFF => Il led DL1 si spegne

segnalando l’uscita dal controllo.

N.B.: Durante questo controllo la costa e le fotocellule non sono attivi.

D - PROGRAMMAZIONE TEMPI

1 - Chiudere completamente la barriera.

2-Mettete il microinterruttore DIP 2 su ON, il led rosso DL1 inizia a lampeggiare.

3-Premete e poi rilasciare il pulsante PROG. La sbarra apre.

4-Raggiunto la completa apertura, la sbarra si ferma e si attiva il conteggio del tempo

d’attesa prima della chiusura automatica (max 5 minuti).

5-Quando il tempo di pausa prima della chiusura automatica è sufficiente, o nel caso

non sia necessario, premere e poi rilasciare il pulsante PROG.

6-La barriera chiude e, nello stesso istante, il led rosso DL1 smette di lampeggiare

segnalando l’uscita dalla procedura di apprendimento. Da questo momento le

sicurezze o altri comandi della barriera funzioneranno normalmente (inversioni,

stop, allarmi, ecc...). La chiusura della sbarra verrà eseguita in modalità veloce e in

prossimità della totale chiusura in modalità rallentata.

7 - Riposizionare DIP 2 su OFF.

8-Fine procedura.

ATTENZIONE: COLLEGARE ACCESSORI DI COMANDO SOLO SE IMPULSIVI.

Assicurarsi che eventuali altri tipi di accessori di comando (per esempio

sensori magnetici) siano programmati nella modalità IMPULSIVA, altrimenti

attiverebbero la movimentazione del cancello senza sicurezze attive.

PULSANTE DI APERTURA 1 (Com - Open 1)

A sbarra ferma il pulsante comanda il moto di apertura. Se viene azionato durante la

chiusura fa riaprire la sbarra.

In modalità di funzionamento Park (DIP 6 ON) abilita l’apertura della sbarra per entrare

nel parcheggio.

FUNZIONE OROLOGIO DEL PULSANTE DI APERTURA

Se desiderate la funzione orologio dovete richiedere PARK 230V con firmware

08 NOUP.

ATTENZIONE: UN OROLOGIO COLLEGATO A PARK 230V con fw 05 o superiore

COMPORTA IL MOVIMENTO IN APERTURA DELLA SBARRA SENZA SICUREZZE

ATTIVE !

Questa funzione è utile nelle ore di punta, quando il traffico veicolare risulta rallentato (es.

entrata/uscita operai, emergenze in zone residenziali o parcheggi e, temporaneamente,

per traslochi).

DURANTE LA PROGRAMMAZIONE LE SICUREZZE SONO ATTIVE ED IL LORO

INTERVENTO FERMA LA PROGRAMMAZIONE (IL LED DL1 DA LAMPEGGIANTE

RIMANE ACCESO FISSO).

PER RIPETERE LA PROGRAMMAZIONE POSIZIONARE IL DIP 2 SU OFF, CHIUDERE

LA SBARRA TRAMITE LA PROCEDURA “TARATURA RALLENTAMENTO DEL

MOTORE” E RIPETERE LA PROGRAMMAZIONE SOPRA DESCRITTA.

E - PROGRAMMAZIONE CODICI RADIO (60 CODICI MAX)

La programmazione può essere eseguita solo con la barriera totalmente chiusa.

1 - Posizionare DIP 1 su ON e successivamente il DIP 2 su ON.

2 - Il led rosso DL1 di programmazione lampeggia con frequenza di 1 sec. ON e 1 sec.

OFF per 10 secondi.

3 - Premere il tasto del telecomando (normalmente il canale A) entro i 10 secondi

impostati. Se il telecomando viene correttamente memorizzato il led DL9 (verde)

emette un lampeggio.

4 - Il tempo di programmazione dei codici si rinnova automaticamente per poter

memorizzare il telecomando successivo.

5 - Per terminare la programmazione lasciare trascorrere 10 sec., oppure premere per un

attimo il pulsante PROG. Il led rosso DL1 di programmazione smette di lampeggiare.

6 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.

7 - Fine procedura.

PROCEDURA CANCELLAZIONE TOTALE CODICI RADIO

La segnalazione si può ottenere solo con la barriera totalmente chiusa.

1 - Posizionare il DIP 1 su ON e successivamente il DIP 2 su ON.

2 - Il led rosso DL1 di programmazione lampeggia con frequenza di 1 sec. ON e 1 sec.

OFF per 10 secondi.

3 - Premere e mantenere premuto il pulsante PROG per 5 secondi. La cancellazione della

memoria viene segnalata da due lampeggi del led verde DL9.

4 - Il led rosso DL1 di programmazione rimane attivo ed è possibile inserire nuovi codici

come da procedure sopra descritte.

5 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.

6 - Fine procedura.

SEGNALAZIONE MEMORIA SATURA

La programmazione può essere eseguita solo con la barriera totalmente chiusa.

1 - Posizionare il DIP 1 ad ON e successivamente il DIP 2 ad ON.

2 - Il led verde DL9 lampeggia per 6 volte segnalando memoria piena (60 codici presenti).

3 - Successivamente il led DL1 di programmazione rimane attivo per 10 secondi,

consentendo un eventuale cancellazione totale dei codici.

4 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.

5 - Fine procedura.

D-

COM

D-

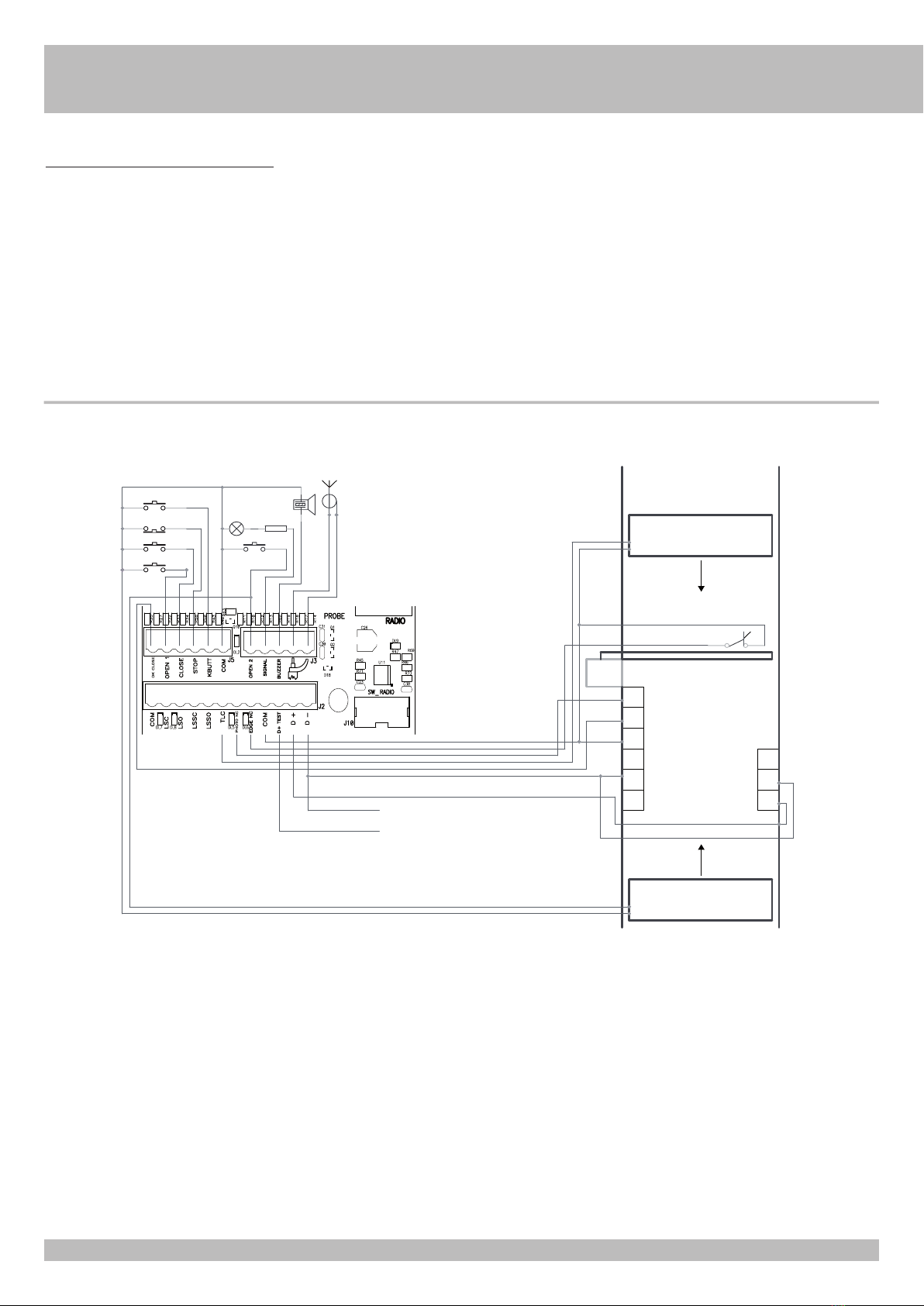

FUNZIONAMENTO ACCESSORI DI COMANDO IN MODALITA’ NORMALE

PASSO PASSO

STOP

CHIUDE

APRE 1

ANTENNA

LED BUZZER CALZA

ANTENNA

MODALITA’ NORMALE

DIP 6 OFF

ENTRATA

SENSORE MAGNETICO

USCITA

R=2K2

TIMER

LSC

LSO

LSSC

LSSO

COSTE

12 Vdc max 0,5A per ACCESSORI

12 Vdc max 0,5A per AUTOTEST PER COSTOLA

MODALITÁ DI APPLICAZIONE FUNZIONE OROLOGIO

Richiedere PARK 230V con firmware 08 NOUP.

Collegando un interruttore e/o un orologio di tipo giornaliero/settimanale (al posto o in

parallelo al pulsante di apertura N.A. “morsetti Com - Open 1”), è possibile aprire e

mantenere aperta l’automazione finché l’interruttore viene premuto o l’orologio rimane

attivo.

Ad automazione aperta vengono inibite tutte le funzioni di comando.

Rilasciando l’interruttore, o allo scadere dell’ora impostata, si avrà la chiusura immediata

dell’automazione.

PULSANTE DI CHIUSURA (Com - Close)

A sbarra aperta comanda il moto di chiusura.

PULSANTE DI COMANDO PASSO-PASSO (Com - K Button)

DIP5 - OFF => Esegue un comando ciclico dei comandi apre-stop-chiude- stop-apre-

ecc.

DIP5 - ON => Esegue l’apertura a sbarra chiusa. Se azionato durante il movimento di

apertura non ha effetto. Se azionato con sbarra aperta, la chiude. Se

azionato durante il movimento di chiusura la fa riaprire.

TELECOMANDO

DIP4 - OFF => Esegue un comando ciclico dei comandi apre-stop-chiude- stop-apre-

ecc.

DIP4 - ON => Esegue l’apertura a sbarra chiusa. Se azionato durante il movimento di

apertura non ha effetto. Se azionato con sbarra aperta, la chiude. Se

azionato durante il movimento di chiusura la fa riaprire.

CHIUSURA AUTOMATICA (DIP 3)

I tempi di pausa prima di avere la chiusura automatica della sbarra vengono registrati

durante la programmazione dei tempi.

Il tempo di pausa massimo è di 5 minuti.

Il tempo di pausa è attivabile o disattivabile tramite DIP3 (ON - attivo).

PER ENTRARE:

A condizione che un’autovettura sia presente sul sensore magnetico, può essere

comandata l’apertura della sbarra tramite pulsante APERTURA 1, K BUTTON o comando

RADIO. La sbarra rimarrà aperta fin quando l’autovettura non sarà transitata davanti alle

fotocellule situate in corrispondenza della linea di completamento del passaggio.

La chiusura viene eseguita immediatamente dopo l’avvenuto transito (fotocellula liberata),

e viene protetta da fotocellule e/o costa. Queste comanderanno l’inversione della sbarra

in apertura anche se l’autovettura permane nel raggio di azione delle sicurezze.

PER USCIRE:

L’apertura della sbarra è consentita tramite il pulsante APERTURA 2 collegato ad un

sensore magnetico o altro dispositivo, a condizione che non vi siano mezzi sul sensore

magnetico di ingresso (vedi DIP 8 per esclusione del blocco di precedenza).

La sbarra rimarrà aperta fin quando l’autovettura non sarà transitata davanti alle

fotocellule situate in corrispondenza della linea di completamento del passaggio.

La chiusura viene eseguita immediatamente dopo l’avvenuto transito (fotocellula liberata),

e viene protetta da fotocellule e/o costa. Queste

comanderanno l’inversione della sbarra in apertura anche se l’autovettura permane nel

raggio di azione delle sicurezze.

ATTENZIONE: Il tempo di attesa prima della chiusura automatica sarà conteggiato solo

se “DIP 3 ON”. Come conseguenza se “DIP 3 ON” e se l’autoveicolo rimane troppo a

lungo sul sensore magnetico senza transitare (senza impegnare la fotocellula), la sbarra

chiuderà dopo il tempo preimpostato.

PULSANTE APERTURA 2 (Com - Open 2) solo per funzionamento in modalità

PARK

Comando dedicato all’apertura della sbarra per uscire dal parcheggio con gestione della

segnalazione di precedenza del semaforo.

Questo comando viene escluso se il comando TLC risulta inserito (presenza mezzo in

ingresso).

Se non si desidera utilizzare il blocco di precedenza tramite l’ingresso TLC, posizionare

FUNZIONAMENTO DELLA MODALITA’ PARK (DIP 6 ON)

D+

D-

D+

COM

PASSO PASSO

STOP

CHIUDE

APRE 1

ANTENNA

LED

BUZZER CALZA

ANTENNA

MODALITA’ PARK

DIP 6 ON

SENSORE MAGNETICO

USCITA

SENSORE MAGNETICO

ENTRATA

R=2K2

COSTE

12 Vdc max 0,5A per ACCESSORI

12 Vdc max 0,5A per AUTOTEST PER COSTOLA

il DIP 8 in ON.

COMANDO OK CLOSE (Com - OK Close) solo per funzionamento in modalità

PARK

Consente la chiusura immediata della sbarra dopo che il veicolo è transitato.

Contatto NO, normalmente questo comando viene dato da una fotocellula o da un sensore

magnetico posizionato sulla linea di chiusura della sbarra.

Se il comando rimane inserito la sbarra non richiude.

COMANDO TLC - Traffic Light Control (Com - TLC) solo per funzionamento in

modalità PARK

L’ingresso “TLC” (NO) deve essere collegato ad un sensore magnetico posizionato nelle

immediate vicinanze della sbarra, in tal modo fornisce la segnalazione di presenza di un

veicolo in ingresso (se non si vuole usufruire di questa funzione eseguire un ponticello tra

i morsetti Com e TLC). Solo la presenza di un veicolo consente l’apertura della sbarra in

modalità di funzionamento PARK tramite il comando apertura 1.

FUNZIONAMENTO DOPO BLACK OUT

DIP 10 - OFF => Con mancanza della tensione di rete la sbarra rimane ferma

o se in movimento si ferma. Al ritorno della tensione di rete è

sufficiente premere il telecomando, i pulsanti di APERTURA 1 o

2 o il pulsante K Button per aprire la sbarra. A sbarra aperta

date un comando di chiusura o attendete il tempo di pausa

prima della chiusura automatica => La sbarra parte in chiusura

=> All’arrivo in chiusura vengono ristabilite le funzionalità

normali. Durante il riallineamento le sicurezze sono attive.

DIP 10 - ON => Al ritorno della tensione di rete la sbarra chiude se aperta, non

chiude solo nel caso in cui sia attiva la funzione orologio (vedi

pulsante di APERTURA 1).

FUNZIONAMENTO ACCESSORI DI SICUREZZA

FOTOCELLULA (Com - Photo)

Con sbarra abbassata, se un ostacolo è interposto al raggio delle fotocellule e viene

comandata l’apertura, la sbarra apre (durante l’apertura le fotocellule non interverranno).

Le fotocellule interverranno solo in fase di chiusura (con ripristino del moto inverso dopo

un secondo anche se le stesse restano impegnate).

N.B.: Si raccomanda di verificare la funzionalità delle fotocellule almeno ogni

6 mesi.

ATTENZIONE: Se il led del ricevitore rimane acceso è possibile che siano

presenti dei disturbi sulla rete di alimentazione.

Vi consigliamo di collegare elettricamente a terra le

colonne o le colonnine di supporto alle fotocellule al

morsetto D- per proteggere le fotocellule da fonti di

disturbo.

Fate attenzione a non creare corto circuiti quando le

fasi di alimentazione sono invertite!

EDGE (COSTA) (Com-Edge)

Durante la chiusura, se impegnata, inverte il moto in apertura.

Se la costa rimane impegnata (contatto NO) la movimentazione è consentita solo in

apertura.

Se non usata, ponticellare i morsetti COM-EDGE.

MONITORAGGIO COSTE DI SICUREZZA (D+Test D-)

Tramite l’ingresso D+TEST ed il DIP 9 ON è possibile monitorare la/le costa/e.

Il monitoraggio consiste in un Test Funzionale della costa, eseguito al termine di ogni

completa apertura della barriera.

Dopo ogni apertura, la chiusura della barriera viene pertanto consentita solo se la/le

costa/e hanno superato il Test Funzionale.

ATTENZIONE: IL MONITORAGGIO DELL’INGRESSO COSTA PUÒ ESSERE ABILITATO

CON IL DIP 9 IN ON, OPPURE DISABILITATO CON IL DIP 9 IN OFF. INFATTI, IL TEST

FUNZIONALE DELLE COSTE E’ POSSIBILE SOLO NEL CASO SI TRATTI DI DISPOSITIVI

DOTATI DI UN PROPRIO ALIMENTATORE DI CONTROLLO. UNA COSTA MECCANICA NON

PUO’ ESSERE MONITORATA, PERTANTO IL DIP 9 DEVE ESSERE POSIZIONATO IN OFF.

ALLARME DA AUTOTEST COSTA (DIP 9 ON)

A fine apertura se il monitoraggio della costa ha esito negativo, subentra un allarme

visualizzato dal lampeggiatore che si accende per 2 volte consecutive seguito da 2

secondi di spento, e dal buzzer (se collegato) attivo per 5 minuti, a questa condizione la

chiusura della barriera non viene consentita, solo riparando la costa e premendo uno dei

comandi abilitati e’ possibile ripristinare la normale funzionalità.

PULSANTE DI STOP (Com - Stop)

Durante qualunque operazione il pulsante di STOP esegue il fermo della sbarra.

Se premuto a sbarra aperta totalmente si esclude temporaneamente la chiusura

automatica (se selezionata tramite DIP3 ON).

É quindi necessario dare un nuovo comando per farla richiudere.

Al ciclo successivo la funzione “chiusura automatica” viene riattivata (se selezionata

tramite DIP3 ON).

FUNZIONAMENTO AD UOMO PRESENTE IN CASO DI GUASTO DELLE SICUREZZE

Se la costa è guasta o impegnata per più di 5 secondi, o se la fotocellula è guasta o

impegnata per più di 60 secondi, i comandi APRE 1, APRE 2, CHIUDE e K BUTTON

funzioneranno solo ad uomo presente.

La segnalazione dell’attivazione di questo funzionamento è data dal led di programmazione

che lampeggia.

Con questo funzionamento viene consentita l’apertura o la chiusura solo mantenendo

premuti i pulsanti di comando. Il comando radio e la chiusura automatica vengono esclusi

in quanto il loro funzionamento non è consentito dalle norme.

Al ripristino del contatto delle sicurezze, dopo 1 secondo, viene automaticamente

riabilitato il funzionamento automatico o passo passo e quindi anche il radiocomando e la

chiusura automatica riprendono a funzionare.

Nota 1: durante questo funzionamento in caso di guasto alle coste (oppure fotocellule) le

fotocellule (oppure coste) funzionano ancora interrompendo la manovra in atto.

Nota 2: il pulsante di stop non è considerato una sicurezza da bypassare in questa

modalità, pertanto se viene premuto o è rotto, non consente alcuna manovra.

La manovra a uomo presente è esclusivamente una manovra di emergenza

che deve essere effettuata per brevi periodi e con la sicurezza visiva del

movimento dell’automatismo. Appena possibile le protezioni guaste devono

essere ripristinate per un corretto funzionamento.

LAMPEGGIATORE 230V 40W

Tramite il DIP 13 è possibile gestire l’uscita lampeggiatore nei seguenti modi:

DIP 13 OFF => Il lampeggiatore viene alimentato a tensione fissa, pertanto su barriere

NORMAL o INDUSTRIAL collegare un lampeggiatore SPARK con scheda

intermittente incorporata (ACG7059). In allarme da costa o autotest

costa l’uscita lampeggiatore diventa intermittente con un lampeggio di 1

secondo seguito da 2 secondi di spento.

DIP 13 ON => Su barriere tipo RAPID S, RAPID N e RAPID PARK il lampeggiatore è già

collegato.

Il lampeggiatore viene alimentato ad intermittenza, con lampeggio di 500 mS on/off in

apertura e 250 mS on/off in chiusura.

In allarme da costa o autotest costa, l’uscita lampeggiatore cambia l’intermittenza con 2

brevi lampeggi seguiti da 2 secondi di spento.

BUZZER (Opzionale) - (Com - Buzzer)

Durante l’apertura il buzzer darà un segnale sonoro intermittente che diventa più

frequente in chiusura.

In caso di intervento delle sicurezze (allarme) questo segnale sonoro aumenta la

frequenza dell’intermittenza.

Corrente fornita per il funzionamento del buzzer 200 mA a 12Vdc.

SPIA DI SEGNALAZIONE BARRIERA APERTA (Com-Signal)

Ha il compito di segnalare gli stati della barriera aperta, parzialmente aperta o comunque

non chiusa totalmente. Solo a barriera completamente chiusa si spegne.

N.B.: Se si eccede con le pulsantiere o con le lampade, la logica della centralina ne

risulterà compromessa con possibile blocco delle operazioni.

12Vdc

Mors.

D-

DIP 12 - Gestione rallentamento per barriere serie RAPID S, RAPID N, RAPID

PARK

OFF - Gestione funzionamento con finecorsa di rallentamento collegati separatamente

(vedi foto 5) - FINECORSA APPLICATI SU BILANCERE PORTA MOLLE

ON - Gestione funzionamento con finecorsa di rallentamento collegati in parallelo (vedi

foto 6) - FINECORSA APPLICATI SULL’ALBERO DI TRAINO

OFF - Funzionamento con finecorsa di rallentamento collegati separatamente (vedi foto

7). FINECORSA CON SCHEDA.

CARATTERISTICHE TECNICHE

- Range di temperatura -10 ÷ + 55°C

- Umidità < 95% senza condensazione

- Tensione di alimentazione 230 o 120V~ ±10%

- Frequenza 50/60 Hz

- Assorbimento massimo scheda 30mA

- Microinterruzioni di rete 100ms

- Potenza massima spia barriera aperta 3 W (equivalente a 1 lampadina da

3W o 5 led con resistenza in serie

da 2,2 kΩ)

- Carico massimo all’uscita lampeggiatore 40W con carico resistivo

- Corrente disponibile per fotocellule e accessori 500mA 12Vdc

- Corrente disponibile su connettore radio 200mA 12Vdc

CARATTERISTICHE TECNICHE RADIO

- Frequenza Ricezione 433,92MHz

- Impedenza 52 Ω

- Sensibilità >2,24µV

- Tempo eccitazione 300ms

- Tempo diseccitazione 300ms

- Codici memorizzabili N° 60

- Tutti gli ingressi devono essere utilizzati come contatti puliti perchè l’alimentazione è

generata internamente (tensione sicura) alla scheda ed è disposta in modo da garantire

il rispetto di isolamento doppio o rinforzato rispetto alle parti a tensione pericolosa.

- Eventuali circuiti esterni collegati alle uscite della centralina, devono essere eseguiti

per garantire l’isolamento doppio o rinforzato rispetto alle parti a tensione pericolosa.

- Tutti gli ingressi vengono gestiti da un circuito integrato programmato che esegue un

autocontrollo ad ogni avvio di marcia

RISOLUZIONE PROBLEMI

Dopo aver effettuato tutti i collegamenti seguendo attentamente lo schema ed aver posizionato la sbarra in posizione intermedia, verificare la corretta accensione dei led DL2, DL5, DL6, DL7, DL8.

In caso di mancata accensione dei led, sempre con sbarra in posizione intermedia, verificare quanto segue e sostituire eventuali pezzi guasti.

DL2 spento Pulsante stop guasto

DL5 spento Fotocellule guaste

DL6 spento Costa sicurezza guasta (In caso la costa non sia collegata, eseguire il ponticello fra Com e Edge).

DL7 spento Finecorsa ferma chiude guasto

DL8 spento Finecorsa ferma apertura guasto

Durante il funzionamento a uomo presente, con DIP n° 1 in ON, verificare che durante l’apertura si accenda il led verde DL3 e che durante la chiusura si accenda il led rosso DL4.

In caso contrario, invertire i morsetti V e W sulla morsettiera del motore.

DIFETTO SOLUZIONE

Dopo aver effettuato i vari collegamenti e aver dato tensione, tutti i led sono spenti. Verificare l’integrità dei fusibili F1 e F2.

In caso di fusibile interrotto usarne solo di valore adeguato F2 = 5A F1 =100mA.

Il motore apre e chiude, ma non ha forza e si muove lentamente. Verificare la regolazione delle molle di bilanciamento.

Verificare la regolazione trimmer Low-speed.

La sbarra esegue l’apertura, ma non chiude dopo il tempo impostato.

Accertarsi di avere abilitato il DIP 3 in ON. Pulsante APRE 1 sempre inserito.

Contatto costa sicurezza guasto. Sostituire pulsante o switch del selettore.

Autotest costa fallito, verificare i collegamenti tra quadro e alimentatore per coste.

Attenzione: se non si stà utilizzando un alimentatore per coste il DIP 9 deve essere in

posizione OFF.

In modalità di funzionamento PARK, azionando il pulsante APRE 1, la sbarra non apre. Contatto TLC non abilitato o guasto. Sistemare o sostituire il relativo contatto.

Azionando il pulsante APRE 2 la sbarra non apre. Funzione Park non abilitata (DIP 6 OFF).

La fase di rallentamento non viene eseguita.

Verificare la regolazione delle molle di bilanciamento. Verificare il corretto collegamento dei

finecorsa LSSO-LSSC. Verificare regolazione trimmer Low speed.

Verificare che il DIP 11 sia in posizione OFF.

PROBE

Sonda di rilevamento temperatura ambiente motore per riscaldamento dello stesso in

climi particolarmente freddi, fino a -30°C (collegare a connettore J6). cod. ACG4666

SCHEDA OPZIONALE A 3 RELÉ PER LUCE BOX o ELETTROMAGNETE

E GESTIONE SEMAFORO

SCHEDA OPZIONALE A 1 RELÉ PER LUCE BOX o

ELETTROMAGNETE

cod. ACQ9080

SENSORE A SPIRA MAGNETICA

Per apertura con automezzi

monocanale - 230 Vac cod. ACG9060

monocanale - 12÷24 Vac/dc cod. ACG9063

bicanale - 12÷24 Vac/dc cod. ACG9064

NOVA - NOVA WIRELESS

FOTOCELLULE NOVA - portata 25 m cod. ACG8046

FOTOCELLULE NOVA WIRELESS - portata 25 m - durata batterie 3 anni

cod. ACG8047

COPPIA DI COLONNINE per NOVA cod. ACG8039

SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054

SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058

TELECOMANDO SUN

OPTIONAL

Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione.

BLOCK

SELETTORE A CHIAVE DA PARETE cod. ACG1053

SELETTORE A CHIAVE DA INCASSO cod. ACG1048

RADIO RICEVITORI AD AUTOAPPRENDIMENTO

RX433/A supereterodina con innesto cod. ACG5055

RX433/A supereterodina con morsettiera cod. ACG5056

RX433/A 2CH supereterodina bicanale con innesto cod. ACG5051

RX433/A 2CH supereterodina bicanale con morsettiera cod. ACG5052

SPARK

Per ottenere le migliori prestazioni degli apparati sopracitati, bisogna installare

un’antenna accordata sulla frequenza del radio ricevitore installato .

N.B. Fare molta attenzione che il filo centrale del cavo non vada a contatto

con la calza in rame esterna, ciò renderebbe nullo il funzionamento

dell’antenna.

L’antenna va installata perpendicolarmente e deve essere in vista del telecomando.

LAMPEGGIATORE SPARK con scheda intermittente incorporata cod. ACG7061

SUPPORTO LATERALE cod. ACG7042

ANTENNA SPARK 433 cod. ACG5452

cod. ACQ9081

PARK CRX code AC07063

CONDENSATEUR

ANTENNE

FEU CLIGNOTANT

ALIMENTATION

230Vac 50 Hz

PAS A PAS

LED

BUZZER ENVELOPPE

ANTENNE

R=2K2

STOP

FERME

OUVRE 1 OUVRE 2

OK FERME

LSC

LSO

LSSC

LSSO

CORD.

12 Vdc max 0,5A pour ACCESSOIRES

12 Vdc max 0,5A pour AUTOTEST POUR CORDON DE

SICURITE

PHOTOCEL.

TLC

MOTEUR

BRANCHEMENTS ÉLECTRIQUES

TR2

J10

J2 2

RELAI ET COMMANDE MOTEUR

K1 => Commande de direction de l’ouverture

K2 => Commande de direction de la fermeture

Q4 => TRIAC - Commande moteur en ouverture et en fermeture

Q5 => Commande du feu clignotant

A - BRANCHEMENTS

Alimentation 230 Vca 50/60Hz (120V/60Hz sur demande)

Emplacement des contacts

Contact fin de course arrêtant la fermeture (NC)

Contact fin de course arrêtant l’ouverture (NC)

Contact fin de course pour début de ralentissement en fermeture

(NO)

Contact fin de course pour début de ralentissement en ouverture

(NO)

Contact de signalement de la présence d’un véhicule (NO)

(uniquement en mode PARK)

Contact cellules photoélectriques (NC)

Contact barres palpeuses en ouverture et en fermeture (NC)

Emplacement des contacts

Positif pour l’alimentation autotest barre palpeuse à 12 Vcc max

500 mA

Positif pour l’alimentation accessoires à 12 Vcc max 500 mA

Négatif pour l’alimentation accessoires à 12 Vcc max 500 mA

Contact poussoir d’ouverture 2 (NA) (uniquement en mode PARK)

Voyant barrière ouverte 12Vcc

Sonnerie - Raccordement au signal sonore (12Vcc max 200 mA)

Antenne radio

Feu clignotant (max 40W)

Raccord emplacement moteur

Raccord convertisseurs et condensateur moteur

Commande de contact de fermeture immédiate (uniquement en

mode PARK)

Contact poussoir d’ouverture 1 (NA)

Contact poussoir de fermeture (NA)

Contact poussoir stop (NC)

Contact impulsion simple (NA)

Emplacement des contacts

Bornier pour le raccordement de la sonde du radiateur (code

ACG4666 en option)

Module radio incorporé

Connecteur pour carte 1 relai (code ACQ9080) pour la gestion de

la lumière de courtoisie ou la gestion de l’aimant bloc barre

Connecteur pour carte 3 relai (code ACQ9081) pour la gestion de

la lumière de courtoisie ou la gestion de l’aimant bloc barre et la

gestion des feux

NE PAS TOUCHER LE FIL DE RACCORDEMENT !

EN CAS DE RETRAIT LE SYSTÈME NE FONCTIONNE PAS !

NE PAS TOUCHER LE FIL DE RACCORDEMENT !

EN CAS DE RETRAIT LE RADIOGUIDAGE NE FONCTIONNE

PAS !

Bouton-poussoir pour la programmation

Régulation de la vitesse de ralentissement en fermeture

uniquement

J10

TR2

L-N

COM

LSC

LSO

LSSC

LSSO

TLC

PHOT. NC

EDGE NC

COM

D+ TEST

D+

D-

OPEN 2

SIGNAL

AERIAL

U - MOTOR

V-W - MOTOR

OK CLOSE

OPEN 1

STOP

K BUTT.

COM

PROBE

RADIO

AUX. ATT.

SW PARK

SW RADIO

PROG.

TRIMMER LOW

SPEED

B - RÉGLAGES

SW1 SW2 - MICROINTERRUPTEURS POUR PROCÉDURES

DIP 1 - MONTRÔLE DU SENS DE ROTATION DU MOTEUR (ON)

(POINT C)

DIP 2 - PROGRAMMATION DES TEMPS (ON) (POINT D)

DIP 1-2 MÉMORISATION/ANNULATION DES CODES RADIO (DIP 1 ON

suivi de DIP 2 ON) (POINT E)

MICRO INTERRUPTEURS DE GESTION

DIP 3

ON - Activation du temps d’attente avant la fermeture automatique (max 5 min)

OFF - Désactivation du temps d’attente avant la fermeture automatique

DIP 4

ON - Commande récepteur radio en mode Automatique

OFF - Commande récepteur radio en mode Pas-à-pas

DIP 5

ON - Bouton-poussoir de commande K en mode Automatique

OFF - Bouton-poussoir de commande K en mode Pas-à-pas

DIP 6

ON - Fonctionnement en mode PARK

OFF - Fonctionnement en mode NORMAL

ATTENTION: LA CARTE PARK PAR L’INTERMÉDIAIRE DE DIP 6 ACTIVE OU NON

CERTAINES COMMANDES, PAR CONSÉQUENT, IL EST À NOTER QUE:

SI DIP 6 EST SUR OFF FONCTION NORMALE

LES COMMANDES OUVERTURE 2, OK CLOSE ET TLC (Traffic

Light Control) NE SONT PAS ACTIVES.

SI DIP 6 EST SUR ON FONCTION PARK

TOUTES LES COMMANDES SONT ACTIVES

DIP 7

OFF - Gestion lumière de courtoisie par l’intermédiaire de cartes en option

ACQ9080 ou ACQ9081

ON - Gestion aimant pour bloc barre

Si aucun des deux accessoires n’est relié, mettre DIP en position OFF.

DIP 8 - Contrôle en mode Park de la fonction de la touche OUVERTURE 2

ON - la touche OUVERTURE 2 est toujours active

OFF - la touche OUVERTURE 2 est active uniquement en l’absence de véhicule sur

le capteur magnétique relié à TLC (Traffic Light Control)

DIP 9

ON - Activation TEST de contrôle barre palpeuse

OFF - Désactivation du TEST de contrôle barre palpeuse

DIP 10 - Fonctionnement après une coupure de courant

ON - La lisse se ferme si elle ne l’est pas totalement

OFF - La lisse reste arrêtée au point où la coupure s’est produite

DIP 11 - Destiné à la fonctionnalité pour barrière Industrial Trifase

ON - Gestion barrière Industrial Trifase (code AA52001) avec carte PARK R2

(BA03206)

OFF - Gestion barrière comme indiqué dans le tableau 1

DIP 12 - Gestion fin de course de ralentissement

OFF - Gestion du fonctionnement avec fin de course de ralentissement

reliés séparemment (voir photo 5), FIN DE COURSE MIS EN PLACE

SUR UN BALANCIER À RESSORTS.

ON - Gestion du fonctionnement avec fin de course de ralentissement

reliés en parallèle (voir photo 6) FIN DE COURSE MIS EN PLACE

SUR L’ARBRE DE TRACTION.

OFF - Gestion du fonctionnement avec fin de course de ralentissement

reliés séparément (voir photo 7). FIN DE COURSE AVEC PLATINE.

ON - pour l’installation de la platine PARK 230V en remplacement d’une

platine EUROBAR sur barrières NORMAL.

DIP 13 - Gestion du feu clignotant

ON - Alimentation intermittente

OFF - Alimentation constante

DIP 14 - sélection du fonctionnement type de barrière (voir tableau 1)

DIP 15 - sélection du fonctionnement type de barrière (voir tableau 1)

DIP 16 - sélection du fonctionnement type de barrière (voir tableau 1)

TABLEAU 1

DIP 14

DIP 15

DIP 16

BARRIÈRE TYPE

OFF OFF OFF

RAPID S code AA50070 avec lisse de 3 m code ACG8501

OFF OFF ON

RAPID S code AA50070 avec lisse de 4 m code ACG8502

ON OFF ON

RAPID S code AA50070 avec lisse de 5 m code ACG8503

ON OFF OFF

RAPID N code AA50080

OFF ON OFF

RAPID PARK code AA50041

ON ON OFF

NORMAL code AA50000

OFF ON ON

Disponible

ON ON ON

Disponible

RÉGULATEUR DE LA VITESSE DE RALENTISSEMENT UNIQUEMENT POUR LES

BARRIÈRES RAPID S, RAPID N ET RAPID PARK

La régulation du ralentissement se fait en tournant le Trimmer LOW SPEED qui sert à

varier la vitesse du moteur en phase d’approche de fin de fermeture (en le tournant

dans le sens des aiguilles d’une montre on accélère le moteur). La régulation n’est pas

possible en ouverture.

Le ralentissement est défini automatiquement par les fin de course environ 30° avant

d’atteindre le fin de course d’ouverture ou de fermeture.

SIGNALISATION LED

DL1 - (Rouge) - Programmation activée

DL2 - (Rouge) - Contact de stop (NC)

DL3 - (Vert) - Lisse en ouverture

DL4 - (Rouge) - Lisse en fermeture

DL5 - (Rouge) - Contact cellules photoélectriques (NC)

DL6 - (Rouge) - Contact barre palpeuse (NC)

DL7 - (Rouge) - Contact fin de course de fermeture (NC)

DL8 - (Rouge) - Contact fin de course d’ouverture (NC)

DL9 - (Vert) - Programmation radio activée

C - RÉGLAGE DU RALENTISSEMENT DU MOTEUR

Ce contrôle a pour but d’aider l’installateur lors de la mise en place de l’installation ou

lors d’éventuels contrôles futurs.

1-Positionner DIP 1 sur ON, la DEL rouge DL1 commence à clignoter.

2-Presser le bouton-poussoir PROG et le maintenir enfoncé (le mouvement est effectué

à action maintenue, ouvre-stop-ferme-stop-ouvre-etc.). Lorsque la DEL verte DL3 est

allumée, la lisse s’ouvre. Lorsque la DEL rouge DL4 est allumée, la lisse se ferme.

3 - Effectuer le réglage de la vitesse de ralentissement:

- Positionner le trimmer LOW SPEED sur le minimum

- Presser le bouton-poussoir PROG et le maintenir enfoncé

- Vérifier l’activation de la vitesse de ralentissement lorsque les fin de courses LSSC

et LSSO sont atteints

- Régler le trimmer LOW SPEED.

ATTENTION: Vérifier que le moteur est asez puissant pour actionner la barre en

fermeture. Si ce n’est pas le cas, augmenter la valeur réglée sur le trimmer jusqu’à

atteindre la condition optimale de fonctionnement.

ATTENTION: Dans les lieux où le climat peut être particulièrement rude, tourner le

trimmer dans le sens des aiguilles d’une montre de 5° de plus que la valeur normale,

ou mettre en place la sonde en option (code ACG4666) pour chauffer le moteur.

4-À la fin du contrôle, remettre DIP 1 en position OFF => la DEL DL1 s’éteint pour

indiquer que le contrôle est terminé.

NB: Lors de ce contrôle, les barres palpeuses et les cellules photoélectriques

ne sont pas actives.

D - PROGRAMMATION DES TEMPS

1-Fermer complètement la barrière.

2-Mettre le microinterrupteur DIP 2 sur ON, la DEL rouge DL1 commence à clignoter.

3-Presser puis relâcher le bouton-poussoir PROG. La lisse s’ouvre.

4-Une fois que la barrière est complètement ouverte, la lisse se ferme et le compteur du

temps d’attente avant la fermeture automatique (max 5 minutes) se met en marche.

5-Lorsque le temps de pause avant la fermeture automatique est suffisant, ou si ce

temps d’attente n’est pas nécessaire, presser puis relâcher le bouton-pressoir PROG.

6 - La barrière se ferme et, en même temps, la DEL rouge DL1 arrête de clignoter

indiquant la fin de la procédure d’essai. À partir de ce moment, les sécurités ou autres

commandes de la barrière fonctionneront normalement (inversions, stops, alarmes,

etc.). La fermeture de la lisse se fera de façon rapide et en mode ralenti peu de temps

avant la fermeture totale.

7-Repositionner DIP 2 sur OFF.

8-Fin de la procédure.

ATTENTION: CONNECTER LES ACCESSOIRES A COMANDE SEULEMENT SI

IMPULSIVE.

Faire attention que des autres accessoires pour le commande (p.e. senseurs

magnétique) sont programmée avec modalité IMPULSIVE, ou contraire, le

mouvement est sans sécurité.

POUSSOIR D’OUVERTURE 1 (Com - Open 1)

Lorsque la lisse est fermée, le poussoir actionne le mouvement d’ouverture. S’il est

actionné lors de la fermeture, il provoque la réouverture de la lisse. En mode de

fonctionnement Park (DIP 6 ON) il active l’ouverture de la lisse pour entrer dans le

parking.

FONCTION HORLOGE DU BOUTON-POUSSOIR D’OUVERTURE

Pour utiliser la FUNCTION HORLOGE demander PARK 230V avec firmware 08

NOUP.

ATTENTION: UNE HORLOGE CONNECTÉ À PARK 230V avec fw 05 ou plus

ACTIVE LE MOUVEMENT D’OUVERTURE DE LA LISSE SANS SÉCURITÉ ACTIVE!

Cette fonction est utile aux heures de pointe, lorsque la circulation est ralentie (ex.

entrée/sortie d’ouvriers, urgences dans les zones résidentielles ou les parkings et,

temporairement, en raison de déménagements).

FONCTIONNEMENT DES ACCESSOIRES DE COMMANDE EN MODE NORMAL

D-

COM

D-

PAS A PAS

STOP

FERME

OUVRE 1

ANTENNE

LED BUZZER ENVELOPPE

ANTENNE

MODE NORMAL

DIP 6 OFF

ENTRÉE

DETECTEUR A SPIRE

MAGNETIQUE

SORTIE

R=2K2

TIMER

LSC

LSO

LSSC

LSSO

CORD.

12 Vdc max 0,5A pour ACCESSOIRES

12 Vdc max 0,5A pour AUTOTEST POUR

CORDON DE SICURITE

AU COURS DE LA PROGRAMMATION, LES SÉCURITÉS SONT ACTIVES ET LEUR

INTERVENTION MET FIN À LA PROGRAMMATION (LA DEL DL1 CLIGNOTANTE

RESTE ALLUMÉE SANS CLIGNOTER).

POUR RÉPÉTER LA PROGRAMMATION, POSITIONNER DIP 2 SUR OFF, FERMER

LA LISSE EN SUIVANT LA PROCÉDURE “RÉGLAGE DU RALENTISSEMENT DU

MOTEUR” ET RÉPÉTER LA PROGRAMMATION DÉCRITE CI-DESSUS.

E - PROGRAMMATION DES CODES RADIO

(60 CODES MAXIMUM)

La programmation ne peut être effectuée que si la barrière est complètement fermée.

1 - Positionner successivement DIP 1 puis DIP 2 sur ON.

2 - La DEL rouge DL1 de programmation clignote avec une fréquence de 1 seconde sur

ON et 1 seconde sur OFF pendant 10 secondes.

3 - Presser le bouton de la télécommande (normalement le canal A) dans ces 10 minutes

imparties. Si le téléguidage est correctement mémorisé, la DEL DL9 (verte) clignote.

4 - Le temps de programmation des codes se renouvelle automatiquement de façon à

permettre la mémorisation du téléguidage suivant.

5 - Pour finir la programmation, laisser passer 10 secondes ou presser un instant le

bouton-poussoir PROG. La DEL rouge DL1 de programmation cesse de clignoter.

6 - Repositionner DIP 1 et DIP 2 sur OFF.

7 - Fin de la procédure.

PROCÉDURE D’ANNULATION TOTALE DES CODES RADIO

La programmation ne peut être effectuée que si la barrière est complètement fermée.

1 - Positionner successivement DIP 1 puis DIP 2 sur ON.

2 - La DEL rouge DL1 de programmation clignote avec une fréquence de 1 seconde sur

ON et 1 seconde sur OFF pendant 10 secondes.

3 - Presser le bouton-poussoir PROG et le maintenir enfoncé pendant 5 secondes.

L’annulation de la mémoire est indiquée par deux clignotements de la DEL verte DL9.

4 - La DEL rouge DL1 de programmation reste active et il est possible d’insérer de

nouveaux codes en suivant la procédure précédemment décrite.

5 - Repositionner DIP 1 et DIP 2 sur OFF.

6 - Fin de la procédure.

SIGNAL DE SATURATION DE LA MÉMOIRE

La programmation ne peut être effectuée que si la barrière est complètement fermée.

1 - Positionner successivement DIP 1 puis DIP 2 sur ON.

2 - La DEL verte DL9 clignote 6 fois pour indiquer que la mémoire est pleine (présence

de 60 codes).

3 - Puis la DEL DL1 de programmation reste active pendant 10 secondes afin de

permettre l’éventuelle annulation de tous les codes.

4 - Repositionner DIP 1 et DIP 2 sur OFF.

5 - Fin de la procédure.

POUR ENTRER:

Dès l’instant où une voiture se trouve sur le capteur magnétique, l’ouverture de la lisse

peut être commandée grâce au bouton-poussoir OUVERTURE 1, au bouton K ou à la

commande RADIO. La lisse restera ouverte jusqu’à ce que la voiture ne se trouve plus

devant les cellules photoélectriques situées au niveau de la ligne de fin de passage.La

fermeture s’effectue immédiatement après le passage (cellule photoélectrique dégagée)

et est protégée par les cellules photoélectriques et/ou la barre palpeuse. Celles-ci

commanderont l’inversion de la lisse en ouverture même si la voiture reste dans le champ

d’action des sécurités.

POUR SORTIR:

L’ouverture de la lisse s’effectue grâce au bouton-poussoir OUVERTURE 2 relié à un

capteur magnétique ou à un autre dispositif à condition qu’il n’y ait pas de véhicule sur le

capteur magnétique d’entrée (voir DIP 8 pour l’exclusion du bloc de priorité).

La lisse restera ouverte jusqu’à ce que la voiture ne se trouve plus devant les cellules

photoélectriques situées au niveau de la ligne de fin de passage.

La fermeture s’effectue immédiatement après le passage (cellule photoélectrique

dégagée) et est protégée par les cellules photoélectriques et/ou la barre palpeuse. Celles-

ci commanderont l’inversion de la lisse en ouverture même si la voiture reste dans le

champ d’action des sécurités.

ATTENTION: Le temps d’attente avant la fermeture automatique sera décompté

uniquement si DIP 3 est sur ON. Par conséquent, si DIP 3 est sur ON et si le véhicule

reste trop longtemps sur le capteur magnétique sans bouger (sans impliquer la cellule

photoélectrique), la lisse se fermera après le temps prédéfini.

BOUTON-POUSSOIR OUVERTURE 2 (Com - Open 2) uniquement pour le

fonctionnement en mode PARK

Commande destinée à l’ouverture de la lisse pour sortir du parking avec gestion du signal

de priorité du feu. Cette commande est bloquée si la commande TLC est enclenchée

(présence d’un véhicule à l’entrée).

Pour désactiver le bloc de priorité par l’entrée TLC, positionner DIP 8 sur ON.

D+

D-

D+

COM

FONCTIONNEMENT DU MODE PARK (DIP 6 ON)

PAS PAS

STOP

FERME

OUVRE 1

ANTENNE

LED

BUZZER ENVELOPPE

ANTENNE

MODALITA’ PARK

DIP 6 ON

DETECTEUR A SPIRE MAGNETIQUE

SORTIE

DETECTEUR A SPIRE MAGNETIQUE

ENTREE

R=2K2

CORD.

12 Vdc max 0,5A pour ACCESSOIRES

12 Vdc max 0,5A pour AUTOTEST POUR CORDON DE SICURITE

MODALITÉ D’APPLICATION FONCTION HORLOGE

Demander PARK 230V avec firmware 08 NOUP.

En reliant un interrupteur et/ou une horloge de type quotidien/hebdomadaire (à la

place du bouton-poussoir de fermeture N.A “bornes Com - Open 1” ou parallèlement à

celui-ci), il est possible d’ouvrir l’automatisme et de le maintenir ouvert jusqu’à ce que

l’interrupteur soit pressé ou tant que l’horloge est active. Lorsque l’automatisme est

ouvert, toutes les fonctions de commande sont bloquées. En relâchant l’interrupteur, ou

au terme de l’heure fixée, l’automatisme se fermera immédiatement.

POUSSOIR DE FERMETURE (Com - Close)

Lorsque la lisse est ouverte, il actionne le dispositif de fermeture.

POUSSOIR DE COMMANDE PAS À PAS (Com - Bouton K)

DIP5 - OFF => Effectue une commande cyclique des commandes ouvre-stop-ferme-

stop-ouvre-etc.

DIP5 - ON => Procède à l’ouverture lorsque la lisse est fermée. S’il est actionné lors

de l’ouverture, il ne produit aucun effet. S’il est actionné lorsque la lisse

est ouverte, il entraîne sa fermeture. S’il est actionné au cours de la

fermeture, il provoque la réouverture de la lisse.

TÉLÉCOMMANDE

DIP4 - OFF => Effectue une commande cyclique des commandes ouvre-stop-ferme-

stop-ouvre-etc.

DIP4 - ON => Procède à l’ouverture lorsque la lisse est fermée. S’il est actionné lors

de l’ouverture, il ne produit aucun effet. S’il est actionné lorsque la lisse

est ouverte, il entraîne sa fermeture. S’il est actionné au cours de la

fermeture, il provoque la réouverture de la lisse.

FERMETURE AUTOMATIQUE (DIP 3)

Les temps de pause avant la fermeture automatique de la lisse sont enregistrés lors de la

programmation des temps. Le temps de pause maximal est de 5 minutes. Il est possible

d’activer ou de désactiver le temps de pause avec DIP3 (ON - activé).

COMMANDE OK CLOSE (Com - OK Close) uniquement pour le fonctionnement

en mode PARK

Permet la fermeture immédiate de la lisse après le passage du véhicule.

Contact NO, normalement cette commande est donnée par une cellule photoélectrique ou

par un capteur magnétique situé sur la ligne de fermeture de la lisse.

Si la commande reste enclenchée, la lisse ne se referme pas.

COMMANDE TLC - Traffic Light Control (Com - TLC) uniquement pour le

fonctionnement en mode PARK

L’entrée «TLC» (NO) doit être reliée à un capteur magnétique situé très près de la lisse,

de cette façon, elle signale la présence d’un véhicule à l’entrée (cette fonction peut

être désactivée en effectuant un raccordement entre les bornes Com et TLC). Seule la

présence d’un véhicule permet l’ouverture de la lisse en mode de fonctionnement PARK

par l’intermédiaire de la commande ouverture 1.

FONCTIONNEMENT APRÈS UNE COUPURE

DIP 10 OFF => En l’absence de tension de réseau, la lisse reste fermée ou s’arrête si

elle est en mouvement. Lorsque le courant de réseau est à nouveau

suffisant, presser la télécommande, les boutons-poussoirs d’ouverture

1 ou 2 ou le bouton K pour ouvrir la lisse. Une fois la lisse ouverte,

actionner la commande de fermeture ou attendre le temps de pause

avant la fermeture automatique => La lisse commence à se refermer

=> Une fois la lisse fermée, les fonctions normales sont réactivées.

Lors du réalignement, les sécurités sont actives.

DIP 10 ON => Lorsque le courant de réseau revient, la lisse se referme si elle est

ouverte. Elle reste ouverte uniquement si la fonction horloge est

activée (voir boutton-poussoir OUVERTURE 1).

FONCTIONNEMENT DES ACCESSOIRES DE SÉCURITÉ

CELLULE PHOTOÉLECTRIQUE (Com - Photo)

Lorsque la lisse est abaissée, si un obstacle se trouve dans le champ des cellules

photoélectriques et que l’ouverture est commandée, la lisse s’ouvre (les cellules

photoélectriques n’interviendront pas lors de l’ouverture).

Les cellules photoélectriques interviennent uniquement en phase de fermeture (par

le rétablissement du mouvement inverse après une seconde même si elles restent

impliquées).

NB: Il est conseillé de vérifier la fonctionnalité des cellules photoélectriques au

moins une fois tous les 6 mois.

ATTENTION: Si la led du récepteur reste allumée, il est possible qu’ il y ait des

perturbations sur la ligne d’alimentation.

Nous conseillons de relier électriquement à terre

les colonnes ou les poteaux de supporte à la borne

D- pour protéger les photocellules de sources de

dérangement.

Faire attention de ne pas provoquer de court-circuit

quand les phases d’alimentation sont inversées !

EDGE (BARRE PALPEUSE) (Com-Edge)

Lors de la fermeture, si la barre palpeuse est impliquée, elle inverse le mouvement en

ouverture.

Si la barre palpeuse reste impliquée (contact NO) le mouvement est possible uniquement

en ouverture.

Si la barre palpeuse n’est pas utilisée, relier les bornes COM-EDGE.

CONTRÔLE DES BARRES PALPEUSES DE SÉCURITÉ (D+Test D-)

Grâce à l’entrée D+TEST et à DIP 9 en position ON il est possible de contrôler la/les

barre(s) palpeuse(s).

Le contrôle consiste en un test fonctionnel de la barre palpeuse, effectué à la fin de

chaque ouverture totale de la barrière.

Après chaque ouverture, la fermeture de la barrière n’est donc possible que si le test

fonctionnel de la/des barre(s) palpeuse(s) est réussi.

ATTENTION: LE CONTRÔLE DE L’ENTRÉE DE LA BARRE PALPEUSE PEUT TRE ACTIVÉ

AVEC DIP 9 EN POSITION ON, OU DÉSACTIVER AVEC DIP 9 EN POSITION OFF. EN

EFFET, LE TEST FONCTIONNEL DES BARRES PALPEUSES EST POSSIBLES UNIQUEMENT

S’IL S’AGIT DE DISPOSITIFS MUNIS DE LEUR PROPRE ALIMENTATEUR DE CONTRÔLE.

UNE BARRE PALPEUSE MÉCANIQUE NE PEUT PAS TRE CONTRÔLÉE, DIP 9 DOIT PAR

CONSÉQUENT TRE EN POSITION OFF.

ALARME D’AUTOTEST BARRE PALPEUSE (DIP 9 ON)

En fin d’ouverture, si le contrôle de la barre palpeuse s’avère négatif, une alarme s’active,

matérialisée par l’allumage du feu clignotant 2 fois de suite suivi de 2 secondes d’arrêt,

et par l’activation de la sonnerie (si elle est branchée) pendant 5 minutes; dans ces

conditions, la fermeture de la barrière n’est pas possible. Il est possible de rétablir le

fonctionnement normal uniquement en redressant la barre palpeuse et en pressant l’une

des commandes appropriées.

BOUTON-POUSSOIR DE STOP (Com - Stop)

Au cours de toute opération, le bouton-poussoir STOP provoque l’arrêt de la lisse.

S’il est pressé lorsque la lisse est complètement ouverte, la fermeture automatique est

temporairement impossible (si elle est sélectionnée grâce à DIP3 sur ON).

Il est donc nécessaire d’actionner une nouvelle commande pour qu’elle se referme.

Au cycle suivant, la fonction “fermeture automatique” est réactivée (si elle est

sélectionnée grâce à DIP3 sur ON).

TRAVAIL AVEC HOMME PRESENT, DANS LE CAS DE PANNE DE SÉCURITÉ

Si le barre palpeuse est en panne ou engagé pour plus de 5 secondes, ou si la cellule

photoélectrique est en panne ou engagée pour plus de 60 secondes, les commandes

OUVERTURE 1, OUVERTURE 2, FERMETURE et K BOUTON fonctionnent seulement à

homme present.

La signalisation de l’activation de cette opération est donnée par la LED de programmation

qui clignote.

Avec cette opération est autorisée l’ouverture ou fermeture seulement en appuyant sur

les boutons de contrôle. Le contrôle radio et la fermeture automatique sont exclues parce

que leur fonctionnement n’est pas autorisé par les règles.

A la restauration du contact de sécurité, l’opération automatique ou pas à pas

est restaurée après une seconde, et donc aussi la télécommande et la fermeture

automatique sont de travail.

Note 1: Au cours de cette opération dans le cas de panne de les barres palpeuses (ou

cellules photoélectriques) les cellules photoélectriques (ou barres palpeuses) qui

ne sont pas en panne, fonctionnent encore avec l’interruption de l’opération

en cours.

Note 2: Le bouton d’arrêt n’est pas considéré comme un contournement de la

sécurité dans ce mode, si il est pressé ou en panne, il ne permet pas de tout

mouvement.

La manoeuvre à homme present est exclusivement une manoeuvre d’urgence

qui doit être effectuée pour des temps brefs et avec la sécurité de la vue quand

l’opérateur est en mouvement. Dès possible les protections en panne doivent

être rétablies pour un correct fonctionnement.

FEU CLIGNOTANT 230V 40W

Grâce à DIP 13, il est possible de gérer la sortie du feu clignotant de plusieurs façons:

DIP 13 OFF => Le feu clignotant est alimenté en tension continue, par conséquent, sur

les barrières NORMAL ou INDUSTRIAL, relier un feu clignotant SPARK

avec une carte intermittente incorporée (ACG7059). En alarme par

barre palpeuse ou autotest de barre palpeuse la sortie du feu clignotant

devient irrégulière avec un clignotement d’une seconde suivi de deux

secondes d’arrêt.

DIP 13 ON => Sur les barrières de type RAPID S, RAPID N et RAPID PARK le feu

clignotant est déjà relié.

Le clignotant est alimenté en discontinu, avec un clignotement de 500 mS on/off en

ouverture et de 250mS on/off en fermeture.

En alarme par barre palpeuse ou en autotest de barre palpeuse, la sortie du feu clignotant

change d’intermittence avec 2 clignotements brefs suivis de deux secondes d’arrêt.

BUZZER (En option) - (Com - Buzzer)

Lors de l’ouverture, la sonnerie émettra un signal sonore intermittent qui se fait plus

fréquent en fermeture.

En cas d’intervention des sécurités (alarmes) ce signal sonore augmente la fréquence

de l’intermittence.

Courant nécessaire au fonctionnement de la sonnerie: 200 mA à 12 VDC.

VOYANT DE SIGNALISATION BARRIÈRE OUVERTE (Com-Signal)

Son rôle est de signaler les positions de la barrière : ouverte, partiellement ouverte ou

encore presque fermée. Il s’éteint uniquement si la barrière est complètement fermée.

NB: Si les boîtes de poussoirs ou les lampes dépassent, la logique de la centrale de

contrôle sera compromise, ce qui peut entraîner le blocage des opérations.

12Vdc

Borne

D-

DIP 12 - Gestion du ralentissement pour barrières de série RAPID S, RAPID N,

RAPID PARK

OFF - Gestion du fonctionnement avec fin de course de ralentissement reliés

séparément (voir photo 5) - FIN DE COURSE MIS EN PLACE SUR UN

BALANCIER À RESSORTS

ON - Gestion du fonctionnement avec fin de course de ralentissement reliés en

parallèle (voir photo 6) - FIN DE COURSE MIS EN PLACE SUR L’ARBRE DE

TRACTION

OFF - Gestion du fonctionnement avec fin de course de ralentissement reliés

séparément (voir photo 7). FIN DE COURSE AVEC PLATINE.

CARACTÉRISTIQUES TECHNIQUES

- Plage de température: -10 et +55°C

- Humidité < 95% sans condensation

- Tension d’alimentation 230 ou 120V~ ±10 %

- Fréquence 50/60 Hz

- Absorption maximale carte 30mA

- Microinterruptions de réseau 100ms

- Puissance maximale voyant de barrière ouverte 3 W (équivalent à une

ampoule de 3W ou 5 LED

avec résistance en série de

2,2 kΩ)

- Charge maximale à la sortie du feu clignotant 40W avec charge de

résistance

- Courant disponible pour les cellules photoélectriques et les accessoires

500mA 12Vdc

- Courant disponible sur le connecteur radio 200mA 12Vdc

CARACTÉRISTIQUES TECHNIQUES RADIO

- Fréquence de réception 433,92MHz

- Impédance 52 Ω

- Sensibilité > 2,24µV

- Temps de mise en tension 300ms

- Temps de mise hors tension 300ms

- Codes mémorisables N° 60

- Toutes les entrées doivent être utilisées comme des contacts libres car l’alimentation

est générée à l’intérieur (tension de sécurité) de la carte et est établie de façon à

garantir le respect d’isolation double ou renforcée par rapport aux parties sous tension

dangereuse.

- D’éventuels circuits externes reliés aux sorties de la centrale de contrôle doivent être

mis en place afin de garantir le respect d’isolation double ou renforcée par rapport aux

parties sous tension dangereuse.

- Toutes les entrées sont gérées par un circuit intégré programmé qui effectue un

contrôle automatique à chaque mise en marche.

PROBE

Sonde de relevé température moteur pour réchauffement de celui-ci en climats

particulièrement froids, jusqu’à -30°C (brancher à connecteur J6). code ACG4666

CARTE EN OPTION À 3 RELAIS POUR BOîTE DE LUMIÈRE OU

ÉLECTROAIMANT ET GESTION DES FEUX

CARTE EN OPTION À 1 RELAI POUR BOîTE DE LUMIÈRE OU

ÉLECTROAIMANT

code ACQ9080

CAPTEUR À SPIRE MAGNÉTIQUE

Pour ouverture avec véhicules automobiles

monocanal - 230 Vac code ACG9060

monocanal - 12÷24 Vac/dc code ACG9063

deux canaux - 12÷24 Vac/dc code ACG9064

NOVA - NOVA WIRELESS

PHOTOCELLULES NOVA - portée 25 m code ACG8046

PHOTOCELLULES NOVA WIRELESS - portée 25 m - durée batteries 3 années

code ACG8047

PAIRE DE POTEAUX pour NOVA code ACG8039

SUN 2CH code ACG6052 SUN 4CH code ACG6054

SUN CLONE 2CH code ACG6056 SUN CLONE 4CH code ACG6058

EMETTEUR RADIO SUN

BLOCK

BLOCK - SÉLECTEUR À CLÉ MURAL code ACG1053

BLOCK - SÉLECTEUR À CLÉ ENCASTRER code ACG1048

RADIORÉCEPTEURS AUTO-APPRENDISSAGE

RX433/A superhétérodyne embrochable code ACG5055

RX433/A superhétérodyne avec bornes à visser code ACG5056

RX433/A 2CH superhétérodyne à deux canaux embrochable code ACG5051

RX433/A 2CH superhétérodyne à deux canaux avec bornes à visser code ACG5052

SPARK

Afin d’optimaliser les performances des appareils suscités, il est indispensable d’installer

une antenne accordée sur la fréquence du radiorécepteur installé.

N.B. Veiller à ce que le fil central du câble n’entre pas en contact avec

l’enveloppe extérieure en cuivre; dans le cas contraire, le fonctionnement

de l’antenne serait nul.

L’antenne doit être installée de façon perpendiculaire et être en vue de la télécommande.

FEU CLIGNOTANT SPARK avec carte intermittente incorporée code ACG7061

SUPPORT LATERAL code ACG7042

ANTENNE SPARK 433 code ACG5452

code ACQ9081

OPTIONS

Pour les branchements et les données techniques des accessoires, se conformer aux livrets d’instruction correspondants.

This manual suits for next models

Table of contents

Languages:

Other RIB Controllers manuals

RIB

RIB T2-CRX User manual

RIB

RIB K5 User manual

RIB

RIB MINI TS User manual

RIB

RIB KING EVO 24V User manual

RIB

RIB B2 24V User manual

RIB

RIB KIT KING User manual

RIB

RIB BLOCK Wi-Fi ACG6098 User manual

RIB

RIB L1 User manual

RIB

RIB DUKE 24V User manual

RIB

RIB K10 SUPER User manual

RIB

RIB B2 User manual

RIB

RIB Super 1 User manual

Popular Controllers manuals by other brands

SICK

SICK UE 440 operating instructions

Omnio

Omnio UPS230/08 manual

FASAR ELETTRONICA

FASAR ELETTRONICA FE230/TI manual

BIFFI

BIFFI ALGAS Installation, operation and maintenance manual

BFT

BFT MOOVI 30S RMM Installation and user manual

Crestron

Crestron TSW-1050-FMKT installation guide

Maxim Integrated

Maxim Integrated MAX3420E Programming guide

Flomatic

Flomatic FCEL operating manual

Honeywell

Honeywell 6200 Series Installation, operation & maintenance manual

J+J

J+J J4M Series Handbook

nvent

nvent raychem tcontrol-cont-03 OPERATING AND INSTALLATION Manual

Siemens

Siemens SQL36E65 Mounting instructions

OMC

OMC W150 Installation and maintenance instruction

Maxcess

Maxcess MAGPOWR CYGNUS-S3 Series instruction manual

Motorola

Motorola MC68HC908AB32 Technical data

Belimo

Belimo CR24 Series Product information

Digital Equipment

Digital Equipment 21143 Reference manual

Swagelok

Swagelok KHB Series Maintenance instructions

RIB PARK 230V fw08 User manual

Popular Controllers manuals by other brands
