RIB SUPER 3600 User manual

1
SUPER 3600
ITALIANO pag. 05 / FRANÇAIS pag. 16 / ENGLISH page 27/ DEUTSCH pag. 38 / ESPAÑOL pag. 49
S1-CRX/R2
con / avec / with / mit
Con funzionamento a uomo presente se le fotocellule o le coste sono guaste.
Conforme alle normative in vigore.
Avec travail avec homme present, dans le cas de panne de sécurité.
Conforme aux Normes en vigueur.
With functioning in dead man mode when the safety devices are failing.
According to current European Norms.
Mit arbeit im mannsbeisein im fall eines ausfalls der Sicherheiten.
In Übereinstimmung mit der aktuellen Normen.
Con funcionamiento a hombre presente en caso de averías con los accesorios de seguridad.
En conformidad a las Normas en vigor.
OPERATORE IRREVERSIBILE PER CANCELLI SCORREVOLI
OPERATEUR IRREVERSIBLE POUR PORTAILS COULISSANTES
IRREVERSIBLE OPERATOR FOR SLIDING GATES
SELBSTHEMMENDER TORANTRIEB FÜR SCHIEBETOREN
OPERADOR IRREVERSIBLE PARA VERJAS CORREDERAS
Operatore
Operateur
Operator
Torantrieb
Operador
Alimentazione
Alimentation
Power Supply
Stromspannung
Alimentacion
Peso max cancello
Poids maxi portail
Max gate weight
Max Torgewicht
Peso máx verja
Spinta max
Poussée maxi
Max Thrust
Max Schubkraft
Max Empuje
Coppia max
Couple maxi
Max torque
Max. Drehmoment
Coppia max
Codice
Code
Code
Code
Codigo
SUPER 3600 230V 50Hz 3600 kg / 7920 lbs 380 kg / 836 lbs 159 Nm AA30032
SUPER 3600 220V 60Hz 298 kg / 655 lbs 125 Nm AA30033

2
CONSERVARE CON CURA QUESTE ISTRUZIONI
1° - Se non é previsto nella centralina elettrica, installare a monte della medesima
un’interruttore di tipo magnetotermico (onnipolare con apertura minima dei contatti
pari a 3mm) che riporti un marchio di conformità alle normative internazionali.
Tale dispositivo deve essere protetto contro la richiusura accidentale (ad esempio
installandolo dentro quadro chiuso a chiave).
2° - Per la sezione ed il tipo dei cavi RIB consiglia di utilizzare un cavo di tipo H05RN-F
con sezione minima di 1,5mm2e comunque di attenersi alla norma IEC 364 e alle
norme di installazione vigenti nel proprio Paese.
3° - Posizionamento di un’eventuale coppia di fotocellule: Il raggio delle fotocellule deve
essere ad un’altezza non superiore a 70 cm dal suolo e ad una distanza dal piano
di movimento dell’anta non superiore a 20 cm. Il loro corretto funzionamento deve
essere verificato a fine installazione in accordo al punto 7.2.1 della EN 12445.
4° - Per il soddisfacimento dei limiti imposti dalla EN 12453, se la forza di picco supera
il limite normativo di 400 N è necessario ricorrere alla rilevazione di presenza attiva
sull’intera altezza del cancello (fino a 2,5m max) - Le fotocellule in questo caso
sono da applicare all’esterno tra le colonne ed all’interno per tutta la corsa della
parte mobile ogni 60÷70cm per tutta l’altezza delle colonne del cancello fino ad
un massimo di 2,5m (EN 12445 punto 7.3.2.1) - es. colonne alte 2,2mt => 6
coppie di fotocellule - 3 interne e 3 esterne (meglio se dotate di sincronismo - 6
FIT SYNCRO con 2 TX SYNCRO).
N.B.: È obbligatoria la messa a terra dell’impianto
I dati descritti nel presente manuale sono puramente indicativi.
RIB si riserva di modificarli in qualsiasi momento.
Realizzare l’impianto in ottemperanza alle norme ed alle leggi vigenti.
SEGUIRE TUTTE LE ISTRUZIONI DI INSTALLAZIONE
1° - Questo libretto d’istruzioni è rivolto esclusivamente a del personale
specializzato che sia a conoscenza dei criteri costruttivi e dei dispositivi di
protezione contro gli infortuni per i cancelli, le porte e i portoni motorizzati
(attenersi alle norme e alle leggi vigenti).
2° - L’installatore dovrà rilasciare all’utente finale un libretto di istruzioni in accordo
alla EN 12635.
3° - L’installatore prima di procedere con l’installazione deve prevedere l’analisi
dei rischi della chiusura automatizzata finale e la messa in sicurezza dei punti
pericolosi identificati (seguendo le norme EN 12453/EN 12445).
4° - Il cablaggio dei vari componenti elettrici esterni all’operatore (ad esempio
fotocellule, lampeggianti, ecc.) deve essere effettuato secondo la EN 60204-1 e le
modifiche a questa apportate dal punto 5.2.2 della EN 12453.
5° - L’eventuale montaggio di una pulsantiera per il comando manuale del movimento
deve essere fatto posizionando la pulsantiera in modo che chi la aziona non si trovi
in posizione pericolosa; inoltre si dovrà fare in modo che sia ridotto il rischio di
azionamento accidentale dei pulsanti.
6° - Tenete i comandi dell’automatismo (pulsantiera, telecomando etc.) fuori dalla
portata dei bambini. I comandi devono essere posti ad un’altezza minima di 1,5mt
dal suolo e fuori dal raggio d’azione delle parti mobili.
7° - Prima di eseguire qualsiasi operazione di installazione, regolazione, manutenzione
dell’impianto, togliere la tensione agendo sull’apposito interruttore magnetotermico
collegato a monte dello stesso.
LA DITTA RIB NON ACCETTA NESSUNA RESPONSABILITÀ per eventuali danni provocati
dalla mancata osservanza nell’installazione delle norme di sicurezza e delle leggi
attualmente in vigore.
ISTRUZIONI DI SICUREZZA IMPORTANTI PER
L’INSTALLAZIONE
- ATTENZIONE -
PER LA SICUREZZA DELLE PERSONE É IMPORTANTE CHE VENGANO
SEGUITE TUTTE LE ISTRUZIONI
CONSERVER SOIGNEUSEMENT CES INSTRUCTIONS
1° - Si la centrale électrique ne dispose d’aucun interrupteur, il faut en installer un de
type magnétothermique en amont de cette dernière (omnipolaire avec ouverture
minimale des contacts correspondant à 3mm); la marque de cet interrupteur
devra être en conformité avec les normes internationales. Ce dispositif doit être
protégé contre toute remise en fonction accidentelle (ex. en l’installant dans un
coffre fermant à clé).
2° - En ce qui concerne la section et le type des câbles, le conseil de RIB est celui
d’utiliser un câble de type H05RN-F présentant une section minimale de 1,5mm2
et, quoi qu’il en soit, de se conformer à la norme IEC 364, ainsi qu’aux normes
d’installation en vigueur dans le pays de destination.
3° - Positionnement d’un éventuel jeu de photocellules : le faisceau des photocellules
ne doit pas être à une hauteur supérieure à 70 cm du sol et 20 cm du bord
du vantail. Leur correct effectivité fonctionnement doit être vérifié terminant
l’installation, selon le point de la 7.2.1 de la EN 12445.
4° - Afin de satisfaire aux limites imposées par la norme EN 12453, si la force
d’impact dépasse la limite de 400N, il sera nécessaire de détecter une présence
sur la hauteur totale du portail (jusqu’à un maximum de 2,5m) - Les cellules
photo-électriques dans ce cas-ci doivent être s’appliquent extérieurement entre
les colums et intérieurement pour toute la course de la pièce de mobil chaque
60÷70cm pour toute la taille de la colonne de la porte jusqu’à un maximum de
2,5m (EN 12445 point 7.3.2.1) - exemple: taille 2,2m de colonne = > 6 copies
des cellules photo-électriques - 3 internes et 3 externes (meilleur si complet du
dispositif de syncronism - FIT SYNCRO avec TX SYNCRO).
N.B.: La mise à terre de l’installation est obligatoire.
Les données figurant dans le présent manuel sont fournies à titre purement indicatif.
RIB se réserve le droit de les modifier à tout moment, sans aucun préavis. Effectuer
l’installation en conformité avec les normes et les lois en vigueur.
SUIVRE TOUTES LES INSTRUCTIONS D’INSTALLATION
1° - Ce livret d’instructions est adressé exclusivement à un personnel
spécialisé qui connaît les critères de construction et les dispositifs de protection
contre les accidents concernant les portails, les portes et les grandes portes
motorisés (s’en tenir aux normes et aux lois en vigueur).
2° - L’installateur devra délivrer à l’utilisateur final un livret d’instruction en accord à
la EN 12635.
3° - L’installateur avant de procéder à l’installation, doit prévoir l’analyse des risques
de la fermeture automatisée finale et la mise en sécurité des points identifiés
dangereux (en suivant les normes EN 12453/EN 12445).
4° - Le câblage des divers composants électriques externes à l’opérateur (par exemple
photocellules, clignotants, etc) doit être effectué selon la EN 60204-1 et les
modifications apportées à celle-ci dans le point 5.2.2 de la EN 12453.
5° - Le montage éventuel d’un tableau pour la commande manuelle du mouvement doit
être fait en positionnant le tableau de façon à ce que la personne qui l’actionne ne
se trouve pas en position de danger; de plus, il faudra faire en sorte que le risque
d’actionnement accidentel des boutons soit réduit.
6° - Tenir les commandes de l’automatisme (tableau, télécommande, etc) hors de
portée des enfants. Les commandes doivent être placées à une hauteur minimum
de 1,5 m du sol et hors du rayon d’action des parties mobiles.
7° - Avant l’exécution de toute opération d’installation, de réglage, d’entretien de
l’installation, couper le courant en agissant sur l’interrupteur magnétothermique à
cet effet, branché en amont de l’installation.
LA SOCIETE RIB N’ACCEPTE AUCUNE RESPONSABILITE pour d’éventuels dommages
provoqués par la non-observation dans l’installation, des normes de sécurité et des lois
actuellement en vigueur.
INSTRUCTIONS DE SECURITE IMPORTANTES POUR
L’INSTALLATION
- ATTENTION -
POUR LA SECURITE DES PERSONNES IL EST IMPORTANT QUE TOUTES
LES INSTRUCTIONS SOIENT SUIVIES
IF

3
KEEP THESE INSTRUCTIONS WITH CARE
1° - Install a thermal magnetic switch (omnipolar, with a minimum contact opening of
3 mm) before the control board, in case this is not provided with it. The switch
shall be guaranteed by a mark of compliance with international standards. Such
a device must be protected against accidental closing (e.g. Installing it inside the
control panel key locked container).
2° - As far as the cable section and the cable kind are concerned, RIB suggests to
use an H05RN-F cable, with a minimum section of 1,5mm2, and to follow, In any
case, the IEC 364 standard and Installation regulations In force In your Country.
3° - Positioning of an eventual pair of photocells: The beam of the photocells must be
at an height not above the 70 cm from the ground, and, should not be more than
20 cm away from the axis of operation of the gate (Sliding track for sliding gate
or door, and the hinges for the swing gate). In accordance with the point 7.2.1 of
EN 12445 their correct functioning must be checked once the whole installation
has been completed.
4° - In order to comply with the limits defined by the EN 12453 norm, if the peak force
is higher than the limit of 400N set by the norm, it is necessary to use an active
obstacle detection system on the whole height of the gate (up to a maximum of
2,5m) - The photocells in this case must be apply externally between the colums
and internally for all the race of the mobil part every 60÷70cm for all the height
of the column of the gate up to a maximum of 2,5m (EN 12445 point 7.3.2.1).
example: column height 2,2m => 6 copies of photocells - 3 internal and 3 external
(better if complete of syncronism feature - FIT SYNCRO with TX SYNCRO).
N.B.: The system must be grounded
Data described by this manual are only Indicative and RIB reserves to modify them at
any time. Install the system complying with current standards and regulations.
FOLLOW ALL INSTALLATION INSTRUCTIONS
1° - This handbook is exclusively addressed to the specialized personnel who
knows the constructive criteria and the protection devices against the accidents
for motorized gates, doors and main doors (follow the standards and the laws in
force).
2° - The installer will have to issue to the final user a handbook in accordance with
the EN 12635.
3° - Before proceeding with the installation, the installer must forecast the risks analysis
of the final automatized closing and the safety of the identified dangerous points
(following the standards EN 12453/EN 12445).
4° - The wiring harness of the different electric components external to the operator (for
example photoelectric cells, flashlights etc.) must be carried out according to the
EN 60204-1 and the modifications to it done in the point 5.2.2 of the EN 12453.
5° - The possible assembly of a keyboard for the manual control of the movement must
be done by positioning the keyboard so that the person operating it does not find
himself in a dangerous position; moreover, the risk of accidental activation of the
buttons must be reduced.
6° - Keep the automatism controls (push-button panel, remote control etc.) out of the
children way. The controls must be placed at a minimum height of 1,5mt from the
ground and outside the range of the mobile parts.
7° - Before carrying out any installation, regulation or maintenance operation of the
system, take off the voltage by operating on the special magnetothermic switch
connected upstream it.
THE RIB COMPANY DOES NOT ACCEPT ANY RESPONSIBILITY for possible damages
caused by the non observance during the installation of the safety standards and of the
laws in force at present.
IMPORTANT SAFETY INSTRUCTIONS FOR THE
INSTALLATION
- ATTENTION -
FOR THE SAFETY OF THE PEOPLE IT IS IMPORTANT TO FOLLOW ALL THE
INSTRUCTIONS.
INSTALLATIONSVORSCHRIFTEN BEACHTET WERDEN
1° - Wenn nicht bereits an der elektrischen Schaltzentrale vorgesehen, muss vor der
Schaltzentrale ein thermomagnetischer Schalter installiert werden (omnipolar,
mit einer minimalen Kontaktöffnung von 3 mm), der ein von den internationalen
Normen anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor
Vandalismus geschuetzt werden(z.B.mit einen Schluesselkatsten in einem
Panzergehaeuse)
2° - RIB empfiehlt den Kabeltyp H05RN-F mit einem minimalen Querschnitt von
1,5mm2generell sollten die Normative IEC 364 und alle anderen geltenden
Montagenormen des Bestimmungslandes eingehalten werden.
3°- Position des ersten paar Fotozellen: Der sollten nicht hoeher als 70cm vom Boden
sein, und sollte nicht mehr als 20 cm entfernt von der Achse des Tores sitzen (das
gilt fuer Schiebe und Drehtore). In Übereinstimmung mit dem Punkt 7.2.1 der EN
12445 Norm, ihr korrektes Funktionieren muß einmal überprüft werden.
4°- In Einklang mit der Norm EN12453, ist es bei Toren notwendig eine komplette
Sicherheitslieiste zu installieren, bei denen mehr als 400N Kraft aufgewand werden
muessen, um das Tor zum anhalten zu bringen (Maximum von 2,5m anwenden) -
Die Fotozellen müssen in diesem Fall sein beantragen außen zwischen den colums
und innerlich das ganzes Rennen des mobil Teils jede 60÷70cm für die ganze
Höhe der Spalte des Gatters bis zu einem Maximum von 2,5m - EN 12445 Punkt
7.3.2.1). Beispiel: Spalte Höhe 2,2m => 6 Kopien von Fotozellen - 3 intern und
3 extern (besser, wenn komplett von der syncronism Eigenschaft - FIT SYNCRO
mit TX SYNCRO).
ANMERKUNG: Die Erdung der Anlage ist obligatorisch
Die in diesem Handbuch aufgeführten Daten sind ausschließlich empfohlene Werte. RIB
behält sich das Recht vor, das Produkt zu jedem Zeitpunkt zu modifizieren. Die Anlage
muss in Übereinstimmung mit den gültigen Normen und Gesetzen montiert werden.
ALLE INSTALLATIONSANLEITUNGEN BEFOLGEN
1° - Diese Betriebsanleitung dient ausschließlich dem Fachpersonal, welche
die Konstruktionskriterien und die Sicherheits-Vorschriften gegen Unfälle für Tore,
Türen und automatische Tore kennt (geltende Normen und Gesetze beachten und
befolgen).
2° - Der Monteur muss dem Endkunde eine Betriebsanleitung in Übereinkunft der
EN12635 überreichen.
3° - Vor der Installierung muss für die automatische Schließung und zur
Sicherheitsgewährung der identifizierten kritischen Punkte, eine Risiko Analyse
vorgenommen werden mit der entsprechenden Behebung der identifizierten,
gefährlichen Punkte. (die Normen EN 12453/EN 12445 befolgend).
4° - Die Verkabelung der verschiedenen externen elektrischen Komponenten zum
Operator (z.B. Fotozellen, Blinker etc.) muss nach EN 60204-1 ausgeführt werden,
Änderungen davon nach Punkt 5.2.2 der EN 12453.
5° - Die eventuelle Montage einer Schalttafel für den manuellen Bewegungsbefehl
muss so angebracht werden, dass der Benutzer sich nicht in einer Gefahrenzone
befindet, und dass, das Risiko einer zufälligen nicht gewollten Aktivierung von
Schaltern gering ist.
6° - Alle Steuerungselemente (Schalttafel, Fernbedienung etc.) gehören nicht in
Reichweite von Kindern. Die Kommandos müssen min. 1,5 m ab Boden und
außerhalb des Aktionsbereiches der mobilen Teile angebracht werden.
7° - Vor jeglichem Eingriff, sei es Installation, Regulation oder Wartung der Anlage,
muss vorher die Stromzufuhr unterbrochen werden, den dafür bestimmten
Magnetthermo-Schalter drücken, der am Eingang der Anlage installiert ist.
DIE FIRMA RIB ÜBERNIMMT KEINE VERANTWORTUNG für eventuelle Schäden,
die entstehen können, wenn die Installierungsvorschriften die den gültigen
Sicherheitsnormen entsprechen, nicht eingehalten werden.
WICHTIGE SICHERHEITS ANLEITUNGEN FÜR DIE
INSTALLATIONEN
- ACHTUNG -
FÜR DIE SICHERHEIT DER PERSONEN IST ES WICHTIG, DASS ALLE
ANWEISUNGEN GENAU AUSGEFÜHRT WERDEN
G
BD

4
CONSERVAR CUIDADOSAMENTE ESTAS INSTRUCCIONES
1° - En el caso de que no sea previsto en la central eléctrica, instalar antes de la
misma, un interruptor de tipo magnetotérmico (omnipolar con una abertura
mínima de los contactos de 3mm) que dé un sello de conformidad con las
normas internacionales. Este dispositivo tiene que estar protegido contra cierres
accidentales (por ejemplo instalándolo dentro de un panel cerrado a llave).
2° - Para la sección y el tipo de los cables, RIB aconseja utilizar cables de tipo H05RN-F
con sección mínima de 1,5mm2e igualmente atenerse a la norma IEC 364 y a las
normas de instalación del propio País.
3° - Posicionamiento eventual de un par de fotocélulas. El rayo de las fotocélulas
no debe estar a más de 70 cm de altura desde el suelo y a una distancia de
la superficie de movimiento de la puerta, no superior a 20 cm. El correcto
funcionamiento tiene que ser controlado al final de la instalación de acuerdo con
el punto 7.2.1 de la EN 12445.
4° - Para satisfascer los límites impuestos por la EN 12453, si la fuerza de punta
supera el límite normativo de 400 N, es necesario recurrir al control de presencia
activa en toda la altura de la puerta (hasta a 2,5m max). Las fotocélulas en este
caso se tienen que colocar en el exterior entre las columnas y en el interior
por todo el recorrido de la parte móvil cada 60÷70cm en toda la altura de las
columnas de la cancela hasta un máximo de 2,5m (EN 12445 punto 7.3.2.1) - es.
columnas altas de 2,2mt => 6 par de fotocélulas - 3 internas y 3 externas (mejor
si están provistas de sincronismo - 6 FIT SYNCRO con 2 TX SYNCRO).
PS.: Es obligatorio la puesta a tierra del sistema.
Los datos descritos en el presente manual son sólamente indicativos.
RIB se reserva de modificarlos en cualquier momento.
Realizar el sistema respetando las normas y las leyes vigentes.
SEGUIR TODAS LAS INSTRUCCIONES DE INSTALACIÓN
1° - Este manual de instrucciones está exclusivamente dirigido a personal
especializado que conozca los criterios de construcción y de los dispositivos
de protección contra accidentes con cancelas, puertas y portales motorizados
(atenerse a las normas y a las leyes vigentes).
2° - El instalador tendrá que dar al utilizador final un manual de instrucciones de
acuerdo con la EN 12635.
3° - El instalador antes de proceder con la instalación tiene que hacer una analisis de
los riesgos del cierre automatizado final y la puesta en seguridad de los puntos
identificados como peligrosos (siguiendo las normas EN 12453 / EN 12445).
4° - El cablaje de los varios componentes eléctricos externos al operador (por ejemplo
fotocélulas, los intermitentes, etc) tiene que ser efectuado según la EN 60204-1 y
a las modificas sucesivas aportadas por el punto 5.2.2 della EN 12453.
5° - El eventual montaje de un panel de mandos para la gestión del movimiento manual
tiene que ser efectuado posicionando el panel en modo que quién lo accione no se
encuentre en una posición peligrosa; además se tiene que hacer en modo que el
riesgo de accionamiento accidental de los pulsadores sea mínimo.
6° - Tener los mandos del automatismo (panel de mandos, mando a distancia, etc.)
lejos del alcance de los niños. Los mandos tienen que ser puestoa una altura
mínima de 1,5mt del suelo y fuera del radio de acción de las partes móviles.
7° - Antes de ejecutar cualquier operación de instalación, ajuste o mantenimiento del
sistema, quitar la corriente accionando el respectivo interruptor magnetotérmico
conectado antes del mismo.
LA EMPRESA RIB NO ES RESPONSABLE por eventuales daños provocados por la
falta de respeto de las normas de seguridad, durante la instalación y de las leyes
actualmente vigentes.
IMPORTANTES INSTRUCCIONES DE SEGURIDAD PARA
LA INSTALACIÓN
- CUIDADO -
UNA INCORRECTA INSTALACIÓN PUEDE CAUSAR GRAVES DAÑOS
E
S

5
A - Operatore SUPER 3600
B - Fotocellule esterne
C - Cremagliera Modulo 6
D - Selettore a chiave
E - Antenna radio
F - Lampeggiatore
H - Colonnina portafotocellula
I - Fotocellula per protezione interna
L - Costa meccanica
M - Costa meccanica o elettrica con trasmettitore RED
CARATTERISTICHE TECNICHE
Operatore irreversibile per cancelli scorrevoli aventi un peso massimo di 3600 kg.
L’irreversibilità di questo operatore fa si che il cancello non richieda alcun tipo di serratura elettrica
per un’efficace chiusura.
Il motore è protetto da una sonda termica che in caso di utilizzo prolungato interrompe
momentaneamente il movimento.

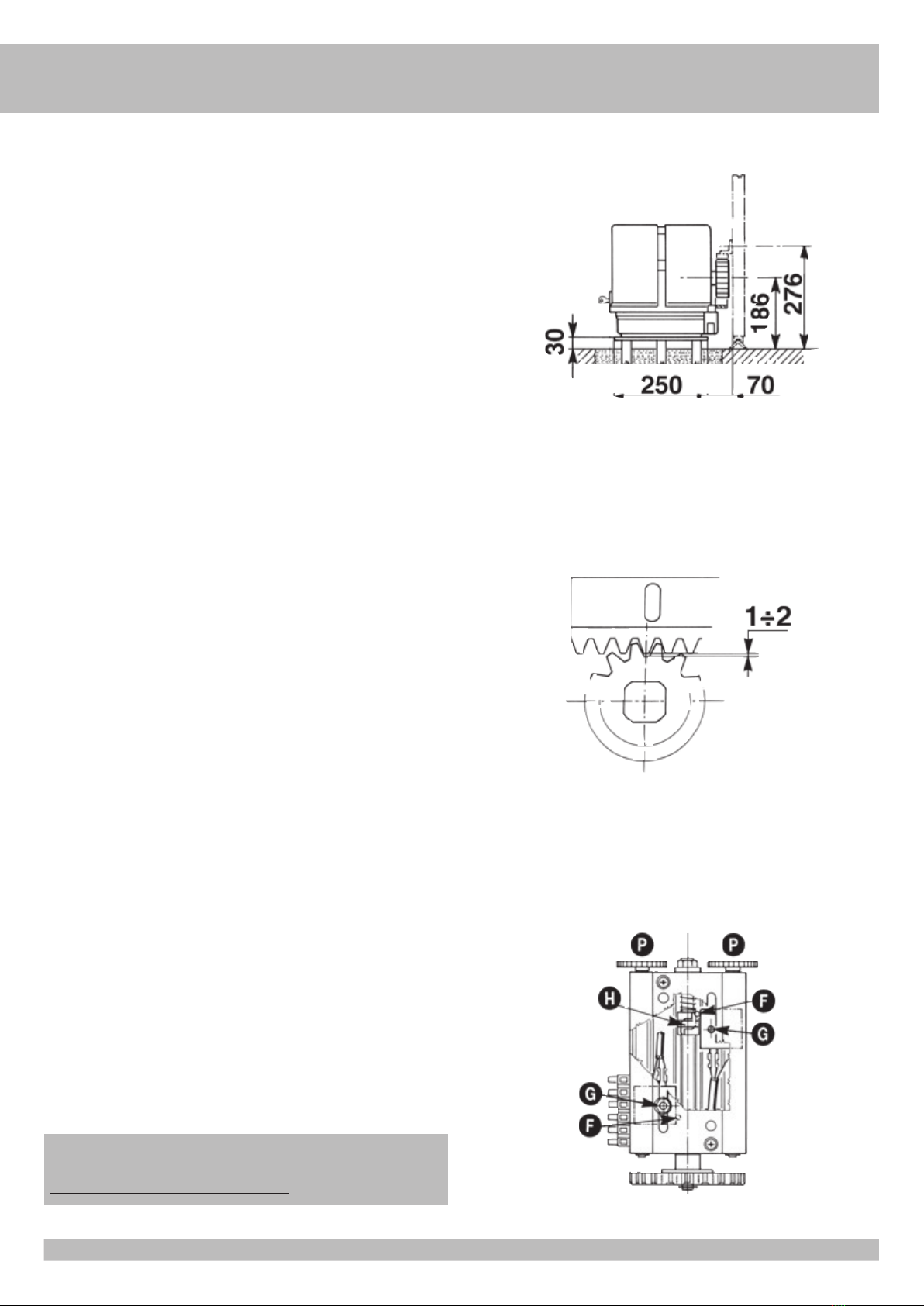

Misure in mm
1
CARATTERISTICHE TECNICHE SUPER 3600
Peso max cancello kg 3600
Velocità di traino m/s 0,165
Forza di spinta a giri costanti N3800 (230V/50Hz)
2980 (220V/60Hz)
Coppia max Nm 159 (230V/50Hz)
125 (220V/60Hz)
Cremagliera modulo 6
Alimentazione e frequenza 230V~ 50Hz 220V~ 60Hz
Potenza motore W 570 469
Assorbimento A 2,98 2,71
Condensatore µF 50 35
Cicli normativi n° 100-72s/2s ∞-72s/2s
Cicli consigliati al giorno n° 700 420
Servizio % 100
Cicli consecutivi garantiti n° 700/10m ∞/10m
Tipo di olio SHELL OMALA S2 G100
Peso max kg 42
Rumorosità db <70
Temperatura di lavoro °C -10 ÷ +55
Grado di protezione IP 55
I
LAYOUT IMPIANTO

6
I
2
3
4
CONTROLLO PRE-INSTALLAZIONE
- IL CANCELLO DEVE MUOVERSI SENZA ATTRITI -
N.B. È obbligatorio uniformare le caratteristiche del cancello alle norme e leggi vigenti.
La porta può essere automatizzata solo se in buono stato e se rispondente alla norma
EN 12604.
- L’anta non deve presentare porte pedonali. In caso contrario occorrerà prendere
opportune precauzioni in accordo al punto 5.4.1 della EN12453 (ad esempio impedire
il movimento del motore quando il portoncino è aperto, grazie ad un microinterruttore
opportunamente collegato in centralina).
- Non bisogna generare punti di intrappolamento (ad esempio tra anta aperta del cancello
e cancellata).
- Oltre ai finecorsa presenti nell’unità, è necessario che a ciascuna delle due posizioni
estreme della corsa sia presente un fermo meccanico fisso che arresti il cancello nel
caso di malfunzionamento dei finecorsa. A tal fine il fermo meccanico deve essere
dimensionato per sopportare la spinta statica del motore più l’energia cinetica del

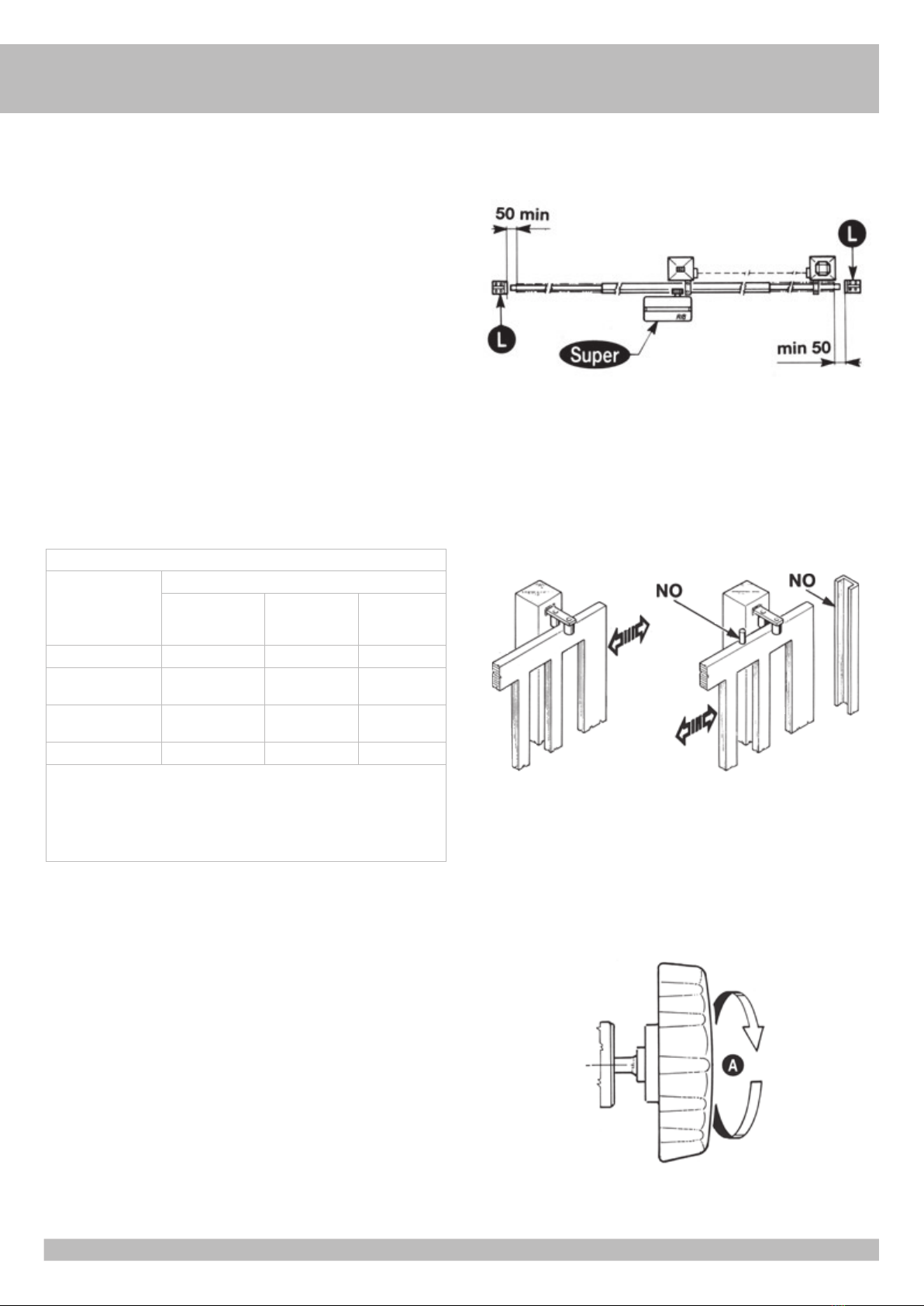

cancello (12) (Fig. 2).
- Le colonne del cancello devono avere superiormente delle guide antideragliamento (Fig.
3) per evitare involontari sganciamenti.
N.B.: Eliminare fermi meccanici del tipo descritto in figura 3.
Non devono essere presenti fermi meccanici al di sopra del cancello perché non sono
sufficientemente sicuri.
Componenti da installare secondo la norma EN12453
TIPO DI COMANDO
USO DELLA CHIUSURA
Persone esperte
(fuori da area
pubblica*)
Persone esperte
(area pubblica) Uso illimitato
a uomo presente A B non possibile
a impulsi in vista
(es. sensore) E E E
a impulsi non in vista
(es. telecomando)
E E E
automatico E E E
* esempio tipico sono le chiusure che non accedono a pubblica via
A: Pulsante di comando a uomo presente (cioè ad azione mantenuta), come cod.
ACG2013
B: Selettore a chiave a uomo presente, come cod. ACG1010
E: Fotocellule, es. cod. ACG8026 (da applicare ogni 60÷70 cm per tutta l’altezza della
colonna del cancello fino ad un massimo di 2,5 m - EN 12445 punto 7.3.2.1)
SBLOCCO
Da effettuare dopo aver tolto l’alimentazione elettrica al motore.
Per poter aprire manualmente il cancello, qualora venisse a mancare l’energia elettrica,
aprire il carter con l’apposita chiave e ruotare la manopola «A» in senso antiorario.
Per ripristinare il funzionamento elettrico operare in senso contrario (fig. 4).
Per poter eseguire in modo sicuro la movimentazione manuale dell’anta occorre verificare
che:
- Sull’anta siano fornite maniglie idonee;
- Tali maniglie siano posizionate in modo da non creare punti di pericolo durante il loro
utilizzo;
- Lo sforzo manuale per muovere l’anta non superari i 225N per i cancelli posti su siti
privati ed i 390N per i cancelli posti su siti commerciali ed industriali (valori indicati nel
punto 5.3.5 della norma EN 12453).
INSTALLAZIONE SUPER 3600

7
I
FISSAGGIO MOTORE E CREMAGLIERA
La cremagliera va fissata a una certa altezza rispetto alla piastra di fissaggio del motore.
Questa altezza può essere variata grazie a delle asole presenti sulla cremagliera.
La registrazione in altezza viene fatta affinché il cancello durante il movimento, non si
appoggi sull’ingranaggio di trazione del riduttore (Fig. 5, 6).
Per fissare la cremagliera sul cancello si eseguono dei fori di Ø 7 mm e si filettano
utilizzando un maschio del tipo M8.
L’ingranaggio di traino deve avere circa da 1 a 2 mm di agio rispetto alla cremagliera.
REGOLAZIONE FINECORSA
Per la regolazione (fig. 7): sbloccare i dadi G.
Stabilito il senso di spostamento della camme H sia in apertura che in chiusura,
posizionare a vista i due finecorsa F agendo sui pomoli P.
Dopo aver verificato il corretto funzionamento elettrico dei due microswitches si perfeziona
la loro posizione fino ad ottenere l’arresto in apertura e in chiusura nella posizione voluta,
poi si bloccano i dadi G.
N.B. Il finecorsa di normale produzione viene utilizzato per cancelli aventi lunghezza Max
di 13 metri.
In caso il cancello abbia lunghezza superiore, a richiesta si possono fornire i finecorsa
Special, per cancelli fino a 18 metri (cod.ACG7089).
MANUTENZIONE
Da effettuare solamente da parte di personale specializzato dopo aver tolto
l’alimentazione elettrica al motore.
Pulire periodicamente, a cancello fermo, la guida di scorrimento da sassi e altra sporcizia.
5
6
7
Misure in mm
UTILIZZARE SEMPRE PULSANTIERE DI COMANDO APRE/CHIUDE CON
SICUREZZA CHE IMPEDISCA IL COMANDO CONTEMPORANEO DEI DUE
SENSI DI MARCIA, COSI’ DA EVITARE DI DANNEGGIARE IL MOTORE.

8
I
POWER 230 VAC
CONDENSATORE
MOTORE
LAMPEGGIATORE
230Vac 40W
ANTENNA
CALZA ANTENNA
FINECORSA APERTURA
FINECORSA CHIUSURA
COMUNE
FOTOCELLULE
PEDONALE
APRE
STOP
CHIUDE
PASSO PASSO
24Vdc 0,4A ± 15%
LED R=2,2K 1/4W
ENCODER
COMUNE
COSTE

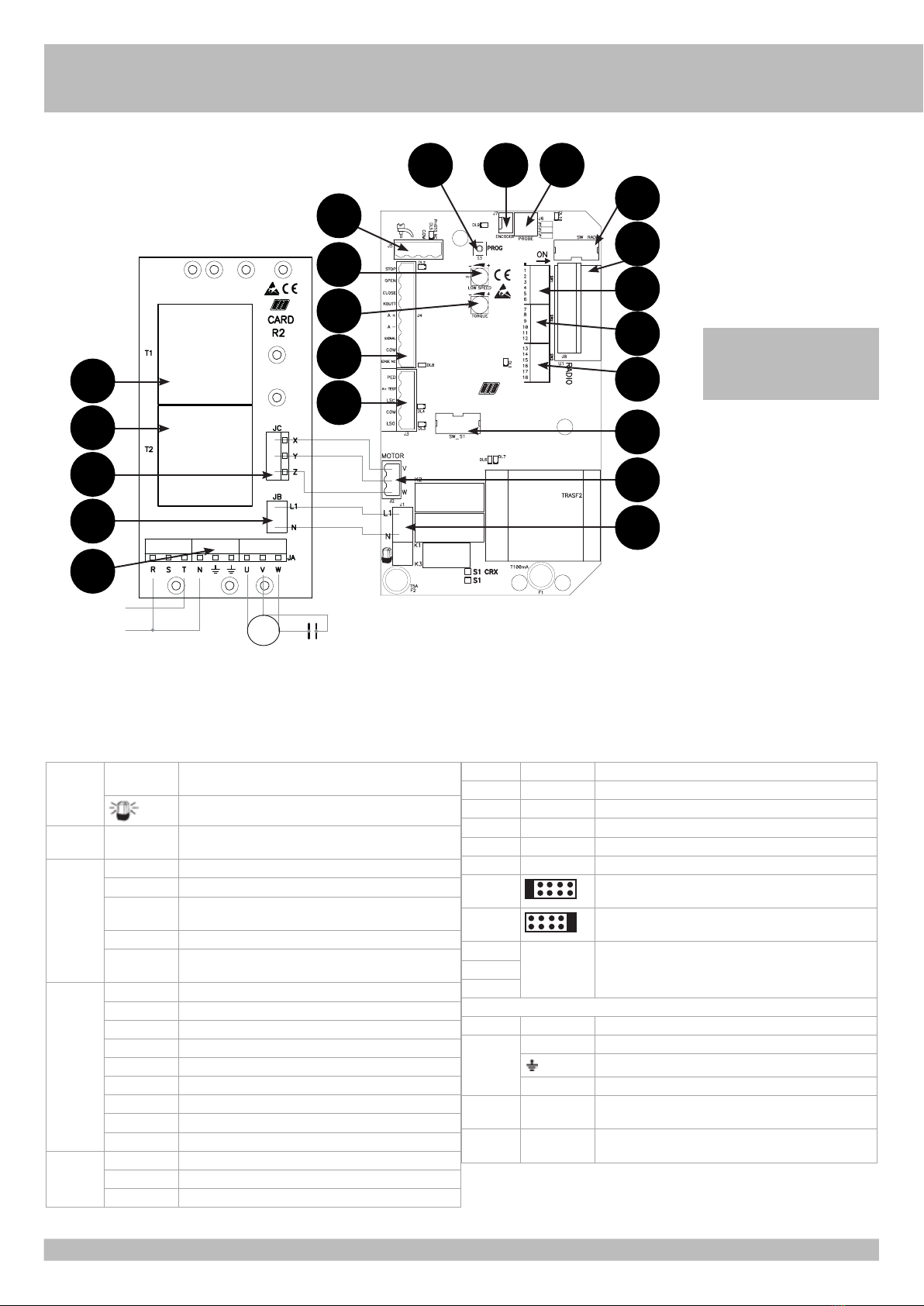

COLLEGAMENTI ELETTRICI S1-CRX/R2 cod. BA20080

9
I
A - CONNESSIONI
È OBBLIGATORIO IMPOSTARE
IL DIP 13 IN POSIZIONE ON.
J1 L1 - N ALIMENTAZIONE 230 VAC 50/60 HZ (ESEGUITA IN
FABBRICA)
LAMPEGGIATORE (MAX 40 W)
J2 U-V-W COLLEGAMENTO DI INTERFACCIA AI MORSETTI JC DELLA
SCHEDA CARD R2
J3 PED. BUTT. CONTATTO COMANDO APERTURA PEDONALE (NA)
A+ TEST POSITIVO PER ALIMENTAZIONE AUTOTEST COSTA A 24VDC
LSC CONTATTO FINECORSA CHE FERMA LA CHIUSURA DEL
MOTORE
COM COMUNE DEI CONTATTI
LSO CONTATTO FINECORSA CHE FERMA L’APERTURA DEL
MOTORE
J4 STOP CONTATTO DI STOP
OPEN CONTATTO DI APERTURA
CLOSE CONTATTO DI CHIUSURA
K. BUTT. CONTATTO IMPULSO SINGOLO NA
A+ POSITIVO ALIMENTAZIONE ACCESSORI A 24 VDC
A- NEGATIVO ALIMENTAZIONE ACCESSORI A 24 VDC
SIGNAL SPIA CANCELLO APERTO 24VDC
COM COMUNE DEI CONTATTI
EDGE NC CONTATTO COSTE IN APERTURA E CHIUSURA
J5 AERIAL ANTENNA RADI
COM COMUNE DEI CONTATTI
PHOTO NC CONTATTO FOTOCELLULE
J6 PROBE NON DISPONIBILE
J7 ENCODER NON DISPONIBILE
J8 RADIO CONNETTORE PER RADIO RICEVITORE ESTERNO 24VDC
S3 PROG. PULSANTE PER LA PROGRAMMAZIONE
TR1 LOW SPEED NON DISPONIBILE
TR2 TORQUE NON DISPONIBILE
SW RADIO (solo per modelli CRX) NON TOCCARE IL PONTICELLO ! SE
VIENE RIMOSSO IL SISTEMA RADIO NON FUNZIONA!
SW S1 NON TOCCARE IL PONTICELLO ! SE VIENE RIMOSSO
L’OPERATORE NON FUNZIONA!
SW1 DIP SWITCH DI GESTIONE
SW2
SW3
CARD R2
T1 - T2 TTELERUTTORI DI POTENZA PER COMANDO MOTORE
JA R-N FASE ALIMENTAZIONE MONOFASE - NEUTRO
MORSETTI PER COLLEGAMENTO DI TERRA
U-V-W COLLEGAMENTO MOTORE MONOFASE
JB L1-N ALIMENTAZIONE MONOFASE PER SCHEDA S1 ESEGUITA IN
FABBRICA
JC X-Y-Z COLLEGAMENTO PER ALIMENTAZIONE TELERUTTORI
ESEGUITO IN FABBRICA
POWER
230 VAC
CAPACITOR
MOTOR
JC
SW
RADIO
SW
S1
J2
J1
T1
T2
JC
JB
JA
J7 J6
J8
SW1
SW2
SW3
S3
J5
TR1
TR2
J4
J3

10
B- SETTAGGI
SW1 SW2 SW3 - MICROINTERRUTTORI PER PROCEDURE
DIP 1 CONTROLLO SENSO DI ROTAZIONE DEL MOTORE (ON) (PUNTO C)
DIP 2 PROGRAMMAZIONE TEMPI (ON) (PUNTO D)
DIP 1-2 MEMORIZZAZIONE/CANCELLAZIONE CODICI RADIO COMANDO APERTURA
TOTALE (DIP 1 ON seguito da DIP 2 ON) (PUNTO F) SOLO PER MODELLI CRX
DIP 1-3 MEMORIZZAZIONE/CANCELLAZIONE CODICI RADIO COMANDO APERTURA
PEDONALE (DIP 1 ON seguito da DIP 3 ON) (PUNTO G) SOLO PER MODELLI
CRX
DIP 2-1 PROGRAMMAZIONE TEMPI APERTURA PEDONALE (DIP 2 ON seguito da DIP 1
ON) (PUNTO E)
MICROINTERRUTTORI DI GESTIONE
DIP 3
ON - Abilitazione tempo di attesa prima della chiusura automatica totale e pedonale
(max 5 min.)
OFF - Disabilitazione tempo di attesa prima della chiusura automatica totale e pedonale
DIP 4
ON - Comando ricevitore radio in modalità Passo Passo
OFF - Comando ricevitore radio in modalità Automatica
DIP 5
ON - Comando pulsante K BUTT e pedonale in modalità Passo Passo
OFF - Comando pulsante K BUTT e pedonale in modalità Automatica
DIP 6
ON - Fotocellule attive solo in chiusura
OFF - Fotocellule sempre attive
DIP 7 - OFF
DIP 8
ON - Prelampeggio attivo
OFF - Prelampeggio non attivo
DIP 9 - ON
DIP 10 - OFF
DIP 11 - OFF
DIP 12
ON - Abilitazione TEST monitoraggio costa
OFF - Disabilitazione TEST monitoraggio costa
DIP 13 - ON - Gestione funzionamento motori con teleruttori esterni alla scheda.
DIP 14 - OFF
DIP 15 - OFF
DIP 16 - OFF
DIP 17 - Gestione richiusura immediata dopo il transito da fotocellule
ON - Abilitata
OFF - Disabilitata
DIP 18 - A disposizione per implementazioni future
SEGNALAZIONI LED
DL1 (rosso) programmazione attivata
DL2 (rosso) contatto di stop (NC)
DL3 (rosso) contatto finecorsa di apertura (NC)
DL4 (rosso) contatto finecorsa di chiusura (NC)
DL5 (rosso) contatto fotocellule (NC)
DL6 (verde) cancello in apertura “OPEN” (verde)
DL7 (rosso) cancello in chiusura “CLOSE” (rosso)
DL8 (rosso) contatto edge (NC)
DL9 (rosso) controllo stato Encoder
DL10 (verde) Programmazione radio attivata (solo nei modelli CRX)
FUSIBILI
F1 T100mA Fusibile di protezione accessori
F2 T5A Fusibile di protezione motore
RELE’ E COMANDO MOTORE
K1 => Comando direzione apertura
K2 => Comando direzione chiusura
K3 => Comando lampeggiatore
Q5 => TRIAC - Comando motore in apertura e chiusura
C - CONTROLLO SENSO DI ROTAZIONE DEL MOTORE
Questo controllo ha il compito di agevolare l’installatore durante la messa in opera
dell’impianto, o durante eventuali controlli successivi.
1 - Dopo aver regolato i finecorsa elettrici, posizionare il cancello a meta corsa tramite lo
sblocco manuale;
2 - Mettere il DIP1 in posizione ON => Il led DL1 inizia a lampeggiare;
3 - Premere e mantenere premuto il pulsante PROG (ora il movimento è eseguito ad
uomo presente, apre-stop-chiude-stop-apre-ecc.) => Il LED ROSSO DL7 “CLOSE” si
accende e il cancello deve chiudere (in caso contrario rilasciare il pulsante PROG
e invertire i fili del motore V e W) e fermarsi in seguito al contatto con il finecorsa
elettrico (se questo non avviene, rilasciare il pulsante PROG ed invertire i cavi LSO e
LSC della morsettiera J3);
4 - Premere il pulsante PROG e mantenerlo premuto => Il LED VERDE DL6 “OPEN” si
accende e il cancello deve aprire e in seguito fermarsi al contatto con il finecorsa
elettrico;
5 - Dopo 3 sec. e fino a 10 sec. di lavoro consecutivi in apertura o chiusura, si innesca
automaticamente la funzione di regolazione elettronica della forza. Eseguite la
regolazione della frizione elettronica agendo sul trimmer TORQUE;
6 - Dopo 10 sec. di lavoro consecutivi in apertura o in chiusura, si innesca
automaticamente il rallentamento (se DIP 9 OFF). Eseguite la regolazione
della velocità rallentata agendo sul trimmer LOW SPEED scegliendo la velocità
desiderata;
7 - Al termine del controllo e delle regolazioni dei trimmer rimettere DIP1 in posizione
OFF. Il led DL1 si spegne segnalando l’uscita dal controllo.
N.B.: Durante questo controllo l’Encoder (se presente), lo stop, le fotocellule e le coste non
sono attivi.
D - PROGRAMMAZIONE TEMPI
N.B.: IL DIP7 DEVE ESSERE SU ON !!
La programmazione si può eseguire con il cancello in qualsiasi posizione.
1 - Mettete il microinterruttore DIP 2 in posizione ON => Il led DL1 emetterà dei lampeggi
brevi.
2 - Premete il pulsante PROG. => il cancello si chiude. Dopo 2 secondi che si è chiuso, il
cancello si apre da solo. A fine apertura si ferma.
Attendete il tempo che desiderate il cancello resti aperto (escludibile con DIP3 OFF).
3 - Premete il pulsante PROG. per comandare la chiusura del cancello (si ferma anche il
conteggio del tempo d’attesa prima della chiusura automatica - max 5 minuti).
4 - Raggiunta la camme di chiusura il cancello si ferma.
5 - A FINE PROGRAMMAZIONE RIMETTERE IL DIP 2 SU OFF.
E - PROGRAMMAZIONE TEMPI APERTURA PEDONALE
A cancello chiuso e finecorsa di chiusura impegnato (obbligatorio).
1 - Mettere prima il DIP 2 su ON (Il led DL1 lampeggia velocemente) e dopo il DIP1 su ON
(Il led DL1 lampeggia lentamente).
2 - Premere il pulsante pedonale => Il cancello apre.
3 - Premere il pulsante pedonale per arrestare la corsa (definendo cosi l’apertura del
cancello).
4 - Attendere il tempo che si vuole rimanga aperto (escludibile con il DIP 3 su OFF), quindi
premere il pulsante pedonale per avviare la chiusura.
5 - Al raggiungimento del finecorsa di chiusura rimettere i DIP1 e 2 su OFF.
Durante la programmazione le sicurezze sono attive ed il loro intervento ferma la
programmazione (il led da lampeggiante rimane acceso fisso).
Per ripetere la programmazione posizionare i DIP1 e 2 su OFF, chiudere il cancello e ripetere
la procedura sopra descritta.
NOTA: Il rallentamento viene determinato automaticamente dal quadro elettronico in fase di
programmazione tempi e viene attivato a circa 50÷60 cm prima del raggiungimento
del finecorsa di apertura o chiusura.
DURANTE LE PROGRAMMAZIONI LE SICUREZZE SONO ATTIVE ED IL LORO INTERVENTO
FERMA LA PROGRAMMAZIONE (IL LED DL1 DA LAMPEGGIANTE RIMANE ACCESO
FISSO).
PER RIPETERE LA PROGRAMMAZIONE POSIZIONARE IL DIP 2 SU OFF, CHIUDERE
IL CANCELLO TRAMITE LA PROCEDURA “CONTROLLO SENSO DI ROTAZIONE DEL
MOTORE” E RIPETERE LA PROGRAMMAZIONE SOPRA DESCRITTA.
F - PROGRAMMAZIONE CODICI RADIO APERTURA TOTALE
(62 CODICI MAX - SOLO MODELLI CRX)
La programmazione può essere eseguita solo a cancello fermo.
1 - Posizionare DIP 1 su ON e successivamente il DIP 2 su ON.
2 - Il led rosso DL1 di programmazione lampeggia con frequenza di 1 sec. ON e 1 sec. OFF
per 10 secondi.
3 - Premere il tasto del telecomando (normalmente il canale A) entro i 10 secondi impostati.
Se il telecomando viene correttamente memorizzato il led DL10 (verde) emette un
lampeggio.
4 - Il tempo di programmazione dei codici si rinnova automaticamente per poter memorizzare
il telecomando successivo.
5 - Per terminare la programmazione lasciare trascorrere 10 sec., oppure premere per un
I

11
attimo il pulsante PROG. Il led rosso DL1 di programmazione smette di lampeggiare.
6 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.
7 - Fine procedura.
PROCEDURA CANCELLAZIONE DI TUTTI I CODICI RADIO DEDICATI ALL’APERTURA
TOTALE
La cancellazione può essere eseguita solo a cancello fermo.
1 - Posizionare il DIP 1 su ON e successivamente il DIP 2 su ON.
2 - Il led rosso DL1 di programmazione lampeggia con frequenza di 1 sec. ON e 1 sec. OFF
per 10 secondi.
3 - Premere e mantenere premuto il pulsante PROG per 5 secondi. La cancellazione della
memoria viene segnalata da due lampeggi del led verde DL10.
4 - Il led rosso DL1 di programmazione rimane attivo ed è possibile inserire nuovi codici come
da procedure sopra descritte.
5 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.
6 - Fine procedura.
SEGNALAZIONE MEMORIA SATURA CODICI RADIO DEDICATI ALL’APERTURA TOTALE
La segnalazione si può ottenere solo a cancello fermo.
1 - Posizionare il DIP 1 su ON e successivamente il DIP 2 su ON.
2 - Il led verde DL10 lampeggia per 6 volte segnalando memoria satura (64 codici presenti).
3 - Successivamente il led DL1 di programmazione rimane attivo per 10 secondi,
consentendo un eventuale cancellazione totale dei codici.
4 - Riposizionare DIP 1 su OFF e DIP 2 su OFF.
5 - Fine procedura.
G - PROGRAMMAZIONE CODICI RADIO APERTURA PEDONALE
(62 CODICI MAX - SOLO MODELLI CRX)
La programmazione può essere eseguita solo a cancello fermo.
1 - Posizionare DIP 1 su ON e successivamente il DIP 3 su ON.
2 - Il led rosso DL1 di programmazione lampeggia con frequenza di 1 sec. ON e 1 sec. OFF
per 10 secondi.
3 - Premere il tasto del telecomando (normalmente il canale B) entro i 10 secondi impostati.
Se il telecomando viene correttamente memorizzato il led DL10 (verde) emette un
lampeggio.
4 - Il tempo di programmazione dei codici si rinnova automaticamente per poter memorizzare
il telecomando successivo.
5 - Per terminare la programmazione lasciare trascorrere 10 sec., oppure premere per un
attimo il pulsante PROG. Il led rosso DL1 di programmazione smette di lampeggiare.
6 - Riposizionare DIP 1 su OFF e DIP 3 su OFF.
NOTA: SE IL LED DL1 CONTINUA A LAMPEGGIARE VELOCEMENTE, SIGNIFICA CHE
IL DIP 1 RISULTA ANCORA POSIZIONATO IN ON E QUALSIASI MANOVRA VIENE
NEGATA.
7 - Fine procedura.
PROCEDURA CANCELLAZIONE DI TUTTI I CODICI RADIO DEDICATI ALL’APERTURA
PEDONALE
La cancellazione può essere eseguita solo a cancello fermo.
1 - Posizionare il DIP 1 su ON e successivamente il DIP 3 su ON.
2 - Il led rosso DL1 di programmazione lampeggia con frequenza di 1 sec. ON e 1 sec. OFF
per 10 secondi.
3 - Premere e mantenere premuto il pulsante PROG per 5 secondi. La cancellazione della
memoria viene segnalata da due lampeggi del led verde DL10.
4 - Il led rosso DL1 di programmazione rimane attivo ed è possibile inserire nuovi codici come
da procedure sopra descritte.
5 - Riposizionare DIP 1 su OFF e DIP 3 su OFF.
6 - Fine procedura.
SEGNALAZIONE MEMORIA SATURA CODICI RADIO DEDICATI ALL’APERTURA PEDONALE
La segnalazione si può ottenere solo a cancello fermo.
1 - Posizionare il DIP 1 su ON e successivamente il DIP 3 su ON.
2 - Il led verde DL10 lampeggia per 6 volte segnalando memoria satura (64 codici presenti).
3 - Successivamente il led DL1 di programmazione rimane attivo per 10 secondi,
consentendo un eventuale cancellazione totale dei codici.
4 - Riposizionare DIP 1 su OFF e DIP 3 su OFF.
5 - Fine procedura.
FUNZIONAMENTO ACCESSORI DI COMANDO
ATTENZIONE: COLLEGARE ACCESSORI DI COMANDO SOLO SE IMPULSIVI.
Assicurarsi che eventuali altri tipi di accessori di comando (per esempio sensori
magnetici) siano programmati nella modalità IMPULSIVA, altrimenti attiverebbero
la movimentazione del cancello senza sicurezze attive.
PULSANTE DI APERTURA (COM-OPEN)
A cancello fermo il pulsante comanda il moto di apertura. Se viene azionato durante la
chiusura fa riaprire il cancello.
FUNZIONE OROLOGIO DEL PULSANTE DI APERTURA
Se desiderate la funzione orologio dovete richiedere S1 con firmware SPECIFICO
05 NOUP per USO OROLOGIO.
ATTENZIONE: UN OROLOGIO COLLEGATO A S1 con fw 04 o superiore COMPORTA IL
MOVIMENTO IN APERTURA DEL CANCELLO SENZA SICUREZZE ATTIVE !
La funzione orologio è utile nelle ore di punta, quando il traffico veicolare risulta rallentato
(es. entrata/uscita operai, emergenze in zone residenziali o parcheggi e, temporaneamente,
per traslochi).
MODALITÁ DI APPLICAZIONE FUNZIONE OROLOGIO
Richiedere S1 con firmware SPECIFICO 05 NOUP per USO OROLOGIO.
Collegando un interruttore e/o un orologio di tipo giornaliero/settimanale (al posto o in
parallelo al pulsante di apertura n.a. “COM-OPEN”), è possibile aprire e mantenere aperta
l’automazione finché l’interruttore viene premuto o l’orologio rimane attivo. Ad automazione
aperta vengono inibite tutte le funzioni di comando. Se la chiusura automatica è attiva,
rilasciando l’interruttore, o allo scadere dell’ora impostata, si avrà la chiusura immediata
dell’automazione, altrimenti sarà necessario dare un comando.
PULSANTE DI CHIUSURA (COM-CLOSE)
A cancello fermo comanda il moto di chiusura.
PULSANTE DI COMANDO PASSO-PASSO (COM-K BUTT.)
Se DIP5 è su ON => Esegue un comando ciclico dei comandi apre-stop- chiude-stop-
apre-ecc.
Se DIP5 è su OFF => Esegue l’apertura a cancello chiuso. Se azionato durante il movimento
di apertura non ha effetto. Se azionato a cancello aperto lo chiude e
durante la chiusura se azionato lo fa riaprire.
PULSANTE APERTURA PEDONALE (COM-PED. BUTT.)
Comando dedicato ad un’apertura parziale e alla sua richiusura. Durante l’apertura, la pausa
o la chiusura pedonale, è possibile comandare l’apertura da qualsiasi comando collegato
sulla scheda S1. Tramite DIP 5 è possibile scegliere la modalità di funzionamento del
pulsante di comando pedonale.
Se DIP5 è su ON => Esegue un comando ciclico dei comandi apre-stop-chiude-stop-ecc.
Se DIP5 è su OFF => Esegue l’apertura a cancello chiuso. Se azionato durante il movimento
di apertura non ha effetto.
Se azionato a cancello aperto lo chiude e durante la chiusura, se
azionato, lo fa riaprire.
TELECOMANDO
Se DIP4 è su ON => Esegue un comando ciclico dei comandi apre-stop-chiude-stop-apre-
ecc.
Se DIP4 è su OFF => Esegue l’apertura a cancello chiuso. Se azionato durante il movimento
di apertura non ha effetto. Se azionato con cancello aperto, lo chiude.
Se azionato durante il movimento di chiusura lo fa riaprire.
CHIUSURA AUTOMATICA CON APERTURA TOTALE O PEDONALE
I tempi di pausa prima di avere la chiusura automatica in apertura totale o pedonale del
cancello vengono registrati durante la programmazione dei tempi. Il tempo di pausa massimo
è di 5 minuti, sia per la modalità di apertura totale che pedonale.
l tempi di pausa sono attivabili o disattivabili tramite DIP3 (ON attivo).
FUNZIONAMENTO DOPO BLACK-OUT
Al momento del black-out lo stato del cancello viene salvato in memoria.
Al ritorno della tensione di rete premete il pulsante di apertura (K, apre o radio). Il cancello
si aprirà.
Lasciate che il cancello si chiuda da solo con la chiusura automatica, oppure date un
comando di chiusura. Questa operazione consentirà al cancello di riallinearsi.
Durante questa fase le sicurezze sono attive.
FUNZIONAMENTO ACCESSORI DI SICUREZZA
FOTOCELLULA (COM-PHOT)
DIP 6 OFF => A cancello chiuso se un ostacolo è davanti al raggio delle fotocellule, il
cancello non apre. Durante il funzionamento le fotocellule intervengono sia
in apertura (con ripristino del moto in apertura solo dopo la liberazione del
raggio delle fotocellule), che in chiusura (con ripristino del moto inverso solo
dopo la liberazione del raggio delle fotocellule).
DIP 6 ON => A cancello chiuso se un ostacolo è davanti al raggio delle fotocellule e viene
I

12
comandata l’apertura, il cancello apre (durante l’apertura le fotocellule non
interverranno). Le fotocellule interverranno solo in fase di chiusura (con
ripristino del moto inverso dopo un secondo anche se le stesse restano
impegnate).
ATTENZIONE: Se il led del ricevitore rimane acceso è possibile che siano presenti
dei disturbi sulla rete di alimentazione.
Vi consigliamo di collegare elettricamente a terra le
colonne o le colonnine di supporto alle fotocellule al
morsetto A - per proteggere le fotocellule da fonti di
disturbo.
Fate attenzione a non creare corto circuiti quando le
fasi di alimentazione sono invertite!
GESTIONE CHIUSURA IMMEDIATA DOPO IL TRANSITO DA FOTOCELLULE
DIP 17 ON e DIP 6 OFF => Mentre il cancello apre, transitando davanti alle fotocellule il
cancello si ferma. Completato il transito, dopo 1 secondo il
cancello chiude.
DIP 17 ON e DIP 6 ON => Mentre il cancello apre, transitando davanti alle fotocellule il
cancello continua ad aprire. Completato il transito, il cancello si
ferma e dopo 1 secondo di pausa inverte il moto in chiusura.
Se si raggiunge la completa apertura, la chiusura
immediata viene esclusa e viene attivato il tempo di
chiusura automatica se DIP 3 ON.
Se durante la chiusura si ha un transito veloce (es.
pedone) il cancello riaprira’ per due secondi per poi
richiudere nuovamente.
DIP 17 OFF => Chiusura immediata dopo il transito dalle fotocellule disabilitata.
N.B.: Si raccomanda di verificare la funzionalità delle fotocellule almeno ogni 6 mesi.
COSTA IN APERTURA E CHIUSURA (COM-EDGE)
Se interviene in apertura inverte il movimento in chiusura per 2 secondi e poi si ferma.
Se interviene in chisura inverte il movimento in apertura per 2 secondi e poi si ferma.
Se la costa rimane impegnata (contatto NO), nessuna movimentazione automatica è
consentita. Se non usata, ponticellare i morsetti COM-EDGE.
N.B.: Si raccomanda di verificare la funzionalità delle coste almeno ogni 6 mesi.
ALLARME DA COSTA
Dopo un’inversione data dall’intervento della costa il cancello si ferma nella condizione di
allarme, segnalata dal lampeggiatore attivo per 1 minuto.
Durante o dopo il minuto di allarme, è possibile ristabilire il funzionamento del cancello
premendo un qualsiasi pulsante di comando.
MONITORAGGIO COSTE DI SICUREZZA (A+Test A-)
Tramite l’ingresso A+ TEST ed il DIP 12 ON è possibile monitorare la/le costa/e.
Il monitoraggio consiste in un Test Funzionale della costa eseguito prima di ogni chiusura.
La chiusura del cancello viene pertanto consentita solo se la/le costa/e hanno superato il
Test Funzionale.
ATTENZIONE: IL MONITORAGGIO DELL’INGRESSO COSTA PUÒ ESSERE ABILITATO
CON IL DIP 12 IN ON, OPPURE DISABILITATO CON IL DIP 12 IN OFF. INFATTI, IL TEST
FUNZIONALE DELLE COSTE E’ POSSIBILE SOLO NEL CASO SI TRATTI DI DISPOSITIVI
DOTATI DI UN PROPRIO ALIMENTATORE DI CONTROLLO. UNA COSTA MECCANICA NON
PUO’ ESSERE MONITORATA, PERTANTO IL DIP 12 DEVE ESSERE POSIZIONATO IN OFF.
ALLARME DA AUTOTEST COSTA (DIP 12 ON)
A fine apertura se il monitoraggio della costa ha esito negativo, subentra un allarme
visualizzato dal lampeggiatore che lampeggia continuamente, in questa condizione la
chiusura del cancello non viene consentita, solo riparando la costa e premendo uno dei
comandi abilitati è possibile ripristinare la normale funzionalità.
PULSANTE DI STOP (COM-STOP)
Durante qualunque operazione il pulsante di STOP esegue il fermo del cancello.
Se premuto a cancello aperto totalmente (o parzialmente utilizzando il comando pedonale)
si esclude temporaneamente la chiusura automatica (se selezionata tramite DIP 3). E quindi
necessario dare un nuovo comando per farlo richiudere.Al ciclo successivo la funzione
chiusura automatica viene riattivata (se selezionata tramite DIP3).
FUNZIONAMENTO AD UOMO PRESENTE IN CASO DI GUASTO DELLE SICUREZZE
Se la costa è guasta o impegnata per più di 5 secondi, o se la fotocellula è guasta o impegnata
per più di 60 secondi, i comandi APRE, CHIUDE, K BUTTON e PEDONALE funzioneranno solo
ad uomo presente. La segnalazione dell’attivazione di questo funzionamento è data dal led
di programmazione che lampeggia.
Con questo funzionamento viene consentita l’apertura o la chiusura solo mantenendo premuti
i pulsanti di comando. Il comando radio e la chiusura automatica vengono esclusi in quanto
il loro funzionamento non è consentito dalle norme.
Al ripristino del contatto delle sicurezze, dopo 1 secondo, viene automaticamente riabilitato
il funzionamento automatico o passo passo e quindi anche il radiocomando e la chiusura
automatica riprendono a funzionare.
Nota 1: durante questo funzionamento in caso di guasto alle coste (oppure fotocellule) le
fotocellule (oppure coste) funzionano ancora interrompendo la manovra in atto.
Nota 2: il pulsante di stop non è considerato una sicurezza da bypassare in questa modalità,
pertanto se viene premuto o è rotto, non consente alcuna manovra.
La manovra a uomo presente è esclusivamente una manovra di emergenza che
deve essere effettuata per brevi periodi e con la sicurezza visiva del movimento
dell’automatismo. Appena possibile le protezioni guaste devono essere ripristinate
per un corretto funzionamento.
LAMPEGGIATORE
N.B.: Questo quadro elettronico può alimentare SOLO LAMPEGGIATORI CON CIRCUITO
LAMPEGGIANTE (Cod. ACG7059) con lampade da 40W massimo.
FUNZIONE PRE-LAMPEGGIO
Con DIP 8 su OFF => il motore, il lampeggiatore ed il buzzer partono contemporaneamente.
Con DIP 8 su ON => il lampeggiatore ed il buzzer partono 3 secondi prima del motore.
SPIA DI SEGNALAZIONE CANCELLO APERTO (COM-SIGNAL)
Ha il compito di segnalare gli stati di cancello aperto, parzialmente aperto o comunque non
chiuso totalmente.
Solo a cancello completamente chiuso si spegne.
Durante la programmazione questa segnalazione è attiva.
N.B.: Se si eccede con le pulsantiere o con le lampade, la logica del quadro elettronico
ne risulterà compromessa con possibile blocco delle operazioni.
CARATTERISTICHE TECNICHE
- Umidità < 95% senza condensazione
- Tensione di alimentazione 230V~ ±10%
- Frequenza 50/60 Hz
- Assorbimento massimo scheda 30mA
- Microinterruzioni di rete 100ms
- Potenza massima spia cancello aperto 3 W (equivalente a 1 lampadina da 3W
o 5 led con resistenza in serie da 2,2
Kohm)
- Carico massimo all’uscita lampeggiatore 40W con carico resistivo
- Corrente disponibile per fotocellule e accessori 400mA 24Vdc
- Corrente disponibile su connettore radio 200mA 24Vdc
CARATTERISTICHE TECNICHE RADIO (solo modelli CRX)
- Frequenza Ricezione 433,92MHz
- Impedenza 52 Ω
- Sensibilità >2,24µV
- Tempo eccitazione 300ms
- Tempo diseccitazione 300ms
- Codici memorizzabili N° 62 totali
- Tutti gli ingressi devono essere utilizzati come contatti puliti perchè l’alimentazione è
generata internamente (tensione sicura) alla scheda ed è disposta in modo da garantire il
rispetto di isolamento doppio o rinforzato rispetto alle parti a tensione pericolosa.
- Eventuali circuiti esterni collegati alle uscite del quadro elettronico, devono essere eseguiti
per garantire l’isolamento doppio o rinforzato rispetto alle parti a tensione pericolosa.
- Tutti gli ingressi vengono gestiti da un circuito integrato programmato che esegue un
autocontrollo ad ogni avvio di marcia.
I
24Vdc
Mors.
A -

13
DIFETTO SOLUZIONE
Dopo aver effettuato i vari collegamenti e aver dato tensione, tutti i led sono spenti. Verificare l’integrità dei fusibili F1 e F2.
In caso di fusibile interrotto usarne solo di valore adeguato F2 = 5A F1 = 100mA.
Il cancello esegue l’apertura, ma non chiude dopo il tempo impostato. Accertarsi di avere settato il DIP 3 in ON.
Pulsante K BUTTON sempre inserito in modalità di funzionamento automatico (DIP 5 OFF).
Sostituire pulsante o switch del selettore.
Autotest costa fallito => verificare i collegamenti tra quadro elettronico e alimentatore per
coste.
Attenzione: se non si sta utilizzando un alimentatore per le coste, il DIP 12 deve essere in
posizione OFF.
Il cancello non apre e non chiude azionando i vari pulsanti APRE-CHIUDE-K-RADIO. Contatto costa sicurezza guasto.
Contatto fotocellule guasto con DIP 6 OFF.
Sistemare o sostituire il relativo contatto.
Azionando i pulsanti K o CHIUDE, il cancello non esegue nessun movimento. Impulso K o CHIUDE sempre inserito.
Controllare e sostituire eventuali pulsanti o micro-interruttori del selettore.
I
RISOLUZIONE PROBLEMI
Dopo aver effettuato tutti i collegamenti seguendo attentamente lo schema ed aver
posizionato il cancello in posizione intermedia, verificare la corretta accensione dei led DL2,
DL3, DL4, DL5, DL8.
In caso di mancata accensione dei led, sempre con cancello in posizione intermedia,verificare
quanto segue e sostituire eventuali componenti guasti.
DL2 spento Pulsante stop guasto
DL3 spento Finecorsa ferma apertura guasto
DL4 spento Finecorsa ferma chiusura guasto
DL5 spento Fotocellule guaste
DL8 spento Costa sicurezza guasta (In caso la costa non sia collegata, eseguire il
ponticello fra Com e Edge).
Durante il funzionamento a uomo presente, con DIP n° 1 in ON, verificare che durante
l’apertura si accenda il led DL6 e che durante la chiusura si accenda il led DL7.
In caso contrario, invertire i morsetti V e W sulla morsettiera del motore.

14
IOPTIONAL - Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione.
SUN 2CH cod. ACG6052 SUN 4CH cod. ACG6054
SUN CLONE 2CH cod. ACG6056 SUN CLONE 4CH cod. ACG6058
TELECOMANDO SUN
SPARK
Per ottenere le migliori prestazioni degli apparati sopracitati, bisogna installare
un’antenna accordata sulla frequenza del radio ricevitore installato .
N.B. Fare molta attenzione che il filo centrale del cavo non vada a contatto con la
calza in rame esterna, ciò renderebbe nullo il funzionamento dell’antenna.
L’antenna va installata perpendicolarmente e deve essere in vista del telecomando.
LAMPEGGIATORE SPARK con scheda intermittente incorporata cod. ACG7059
SUPPORTO LATERALE cod. ACG7042
ANTENNA SPARK 433 cod. ACG5452
BLOCK
SELETTORE A CHIAVE DA PARETE cod. ACG1053
SELETTORE A CHIAVE DA INCASSO cod. ACG1048
FIT SYNCRO
FOTOCELLULE FIT SYNCRO DA PARETE cod. ACG8026
Portata settabile 10÷20 m.
Sono applicabili più coppie ravvicinate tra loro grazie al circuito sincronizzatore.
Aggiungere il TRASMETTITORE SYNCRO cod. ACG8028
per più di 2 coppie di fotocellule (fino a 4).
COPPIA DI CESTELLI DA INCASSO PER FIT SYNCRO cod. ACG8051
COPPIA DI COLONNINE PER FIT SYNCRO H = 0,5 m cod. ACG8057
PIASTRA DA CEMENTARE
cod. ACG8103
CREMAGLIERA MOD. 6
rivestita con CATAFORESI, con angolare, in barre da 2 m. cod. ACS9090

15
I
DISPOSITIVI Wi-Fi
MASTER Wi-Fi
SCHEDA DI GESTIONE SISTEMA SENZA FILI
con innesto - 12÷30V ac/dc cod. ACG6094
con morsettiera - 12÷30V ac/dc cod. ACG6099
NOVA Wi-Fi
FOTOCELLULE SENZA FILI cod. ACG8037
COPPIA COLONNINE NOVA cod. ACG8039
VERTIGO Wi-Fi TOUCH Wi-Fi
FOTOCELLULE SENZA FILI SOSTITUTIVE
DELLA COSTA
VERTIGO Wi-Fi 8 cod. ACG8042
VERTIGO Wi-Fi 10 cod. ACG8043
COSTA SENZA FILI cod. ACG3016
BLOCK Wi-Fi
SELETTORE A CHIAVE SENZA FILI cod. ACG6098
SPARK Wi-Fi
LAMPEGGIATORE SENZA FILI cod. ACG7064
SUPPORTO LATERALE cod. ACG7042
TRASMETTITORE RADIO RED
per costa meccanica o elettrica da alimentare con 3 batterie stilo tipo AA da 1,5V non
incluse.
RED permette la realizzazione di un impianto con coste fissate anche sull’anta in
movimento senza l’adozione di sistemi raccogli cavo.
È conforme alla norma EN13849-1:2007 e congiuntamente ad un quadro elettronico RIB
è un dispositivo di protezione di Classe 2.
cod. ACG6202
TASTIERA DIGITALE VIA RADIO
da incasso cod. ACG9434
da parete cod. ACG9436

16
FSCHÉMA DÉTAILLÉ DE L’INSTALLATION
A - Operateur SUPER 3600
B - Photocellules p/protec. externe
C - Cremaillere m6
D - Selecteur
E - Antenne radio
F - Signal electrique
H - Poteau zingué p/cellule ne
I - Photocellules p/protection interne
L - Barre palpeuse mécanique fixé sur pilier
M - Barre palpeuse mécanique ou électrique avec transmetteur RED
CARACTÉRISTIQUES TECHNIQUES
Opérateurs irréversibles pour portails coulissants dont le poids maximal est de 3600 kg.
Grâce à l’irréversibilité de cet opérateur, le portail ne nécessite aucun type de serrure électrique pour
une fermeture efficace.
Le moteur est protégé par une sonde thermique, qui interrompt momentanément le mouvement en
cas de non-utilisation prolongée.
Mesures en mm
1
CARACTERISTIQUES TECHNIQUES SUPER 3600
Poids maxi du portail kg 3600
Vitesse de traction m/s. 0,165
Force maxi de poussée à
tour costants
N3800 (230V/50Hz)
2980 (220V/60Hz)
Couple maxi Nm 159 (230V/50Hz)
125 (220V/60Hz)
Module crémaillère 6
Alimentation et frequence 230V~ 50Hz 220V~ 60Hz
Puissance moteur W 570 469
Absorption A 2,98 2,71
Condensateur µF 50 35
Cycles normatifs n° 100-72s/2s ∞-72s/2s
Cycles conseillés par jour n° 700 420
Service % 100
Cycles consécutifs garantis n° 700/10m ∞/10m
Type d’huile SHELL OMALA S2 G100
Poids maximum kg 42
Bruit db <70
Temperature de travail °C -10 ÷ +55
Indìce de protection IP 55

17
F
INSTALLATION SUPER 3600
2
3
4
CONTRÔLE PRÉ-INSTALLATION
!! LE PORTAIL DOIT SE DÉPLACER SANS FROTTER !!
N.B. Il est impératif d’uniformiser les caractéristiques du portail avec les normes et les lois
en vigueur. La porte peut être automatisée seulement si elle est en bon état et qu’elle est
conforme à la norme EN 12604.
- Le vantail ne doit pas comporter de portillon intégré. Dans le cas contraire, il sera
opportun de prendre les précautions décrites au point 5.4.1 de la EN 12453 (interdire,
par le biais d’un contact raccordé aux bornes adaptées de la platine électronique, la
mise en marche de l’automatisme si le portillon est ouvert).
- Ne pas générer de zone d’écrasement (par exemple entre le vantail ouvert et la cloture).
- Outre les fins de course présents sur l’opérateur, il est nécessaire d’installer des butées
mécaniques fixes à l’extrémité de chaque course de sorte à arrêter le portail en cas de
dysfonctionnement des fins de course électriques. Pour cela, les butées mécaniques
doivent être dimensionnées de sorte à supporter la poussée statique du moteur ajoutée
à l’énergie cinétique du portail (12) (Fig. 2).
- Les poteaux du portail doivent avoir des glissières anti-déraillement sur la partie
supérieure (Fig. 3), afin d’éviter tout décrochage accidentel.
N.B.: Éliminer les arrêts mécaniques du type indiqué, décrit dans la figure 3.
Il ne devra y avoir aucun arrêt mécanique au-dessus du portail, étant donné que les arrêts
mécaniques ne sont pas suffisamment sûrs.
Parties à installer conformément à la norme EN12453
TYPE DE COMMANDE
USAGE DE LA FERMETURE
Personne expertes
(au dehors d’une zone
publique*)
Personne expertes
(zone publique) Usage illimité
homme presente A B non possible
impulsion en vue
(es. capteur) E E E
impulsion hors de vue
(es. boîtier de commande) E E E
automatique E E E
* example typique: fermetures qui n’ont pas d’accès à un chemin public
A: Touche de commande à homme present (à action maintenue), code ACG2013.
B: Sélecteur à clef à homme mort, code ACG1010.
E: Cellules photo-électriques, code ACG8026 (Appliquer chaque 60÷70 cm pour toute
la taille de la colonne de la porte jusqu’à un maximum de 2,5 m - EN 12445 point
7.3.2.1).
DÉBLOCAGE
Effectuer seulement apres avoir coupé l’alimentation.
Étant irréversible, l’electroréducteur il n’est pas nécessaire de monter une serrure.
Pour ouvrir manuellement le portail en cas de panne de courant, il Faut ouvrir le carter et
tourner la poignée «A» dans le sens anti-horaire.
Pour revenir à un fonctionnement électrique tourner-le en sens contraire (Fig. 4).
Afin de pouvoir manœuvre manuellement le vantail, il est important de vérifier que:
- Il soit fourni des poignées adaptées sur le vantail
- Ces poignées doivent être positionnées de sorte à ne pas créer un danger durant leur
utilisation.
- L’effort manuel pour mettre en mouvement le vantail ne doit pas excéder 225N pour les
portes et portails en usage privé, et 390N pour les portes et portails à usage industriel et
commercial (valeurs indiquées au paragraphe 5.3.5 de la norme EN 12453).

18
F
INSTALLATION DU MOTOR E DE LA CREMAILLERE
La crémaillère doit être fixée à une certaine hauteur par rapport à la base du moteur.
Cette hauteur peut être modifiée grâce à des boutonnières qui sont présentes sur la
crémaillère.
Le réglage en hauteur est effectué afin que le portail ne s’appuie pas sur l’engrenage de
traction du réducteur (Fig. 4, 5).
Afin de fixer la crémaillère sur la grille, on perce des trous de 7 mm de diamètre et on les
filètent en employant un tarand du type M8.
L’engrenage de tirage doit avoir un jeu de 1 à 2 mm en rapport à la crémaillère.
L’ingranaggio di traino deve avere circa da 1 a 2 mm di agio rispetto alla cremagliera.
REGLAGE FIN DE COURSE
Pour procéder au réglage: Débloquer les écrous G.
Une fois établi le sens du mouvement de la came H en ouverture et en fermeture,
positionner à vue les deux fins de course F en agissant sur les pommeaux P.Après avoir
contrôlé le fonctionnement électrique correct des deux microinterrupteurs, parfaire leur
position jusqu’à obtenir l’arrêt en ouverture et en fermeture dans la position voulue.
- Bloquer les écrous G.
NB: le fin de course de série est destiné à des portails de longueur maximum 13 mètres.
Pour des portails de longueur supérieure/ il nous est possible sur demande de vous fournir
des fins de course spéciaux jusqu’à une longueur de 18 mètres (cod.ACG7089).
ENTRETIEN
Effectuer soulement par personnel specialisé après avoir coupé l’alimentation.
Seulement quand leportail n’est pas en mouvement nettoyer périodiquement la glissière
afin d’en enlever les cailloux et autre saleté.
5
6
7
Mesures en mm
UTILISER TOUJOURS DES TABLEAUX DE COMMANDE OUVRE/FERME AVEC
UNE SÉCURITÉ QUI ÉVITE LE COMMANDE SIMULTANÉ DES DEUX SENSES,
AFIN DE NE PAS ENDOMMAGER LE MOTEUR.

19
F
BRANCHEMENTS ÉLECTRIQUES S1-CRX/R2 code BA20080
POWER 230 VAC
CONDENSATEUR
MOTEUR
FEU CLIGNOTANT
230Vac 40W
FIN DE COURSE OUVERTURE
FIN DE COURSE FERMETURE
PIETON
OUVRE
STOP
FERME
PAS A PAS
24Vdc 0,4A ± 15%
LED R=2,2K 1/4W
COMMUN
BARRE PALPEUSE
ANTENNE
ENVELOPPE ANTENNE
COMMUN
PHOTOCELLULES
ENCODER

20
FA - BRANCHEMENTS
IL EST OBLIGATOIRE DE
INSTAURER LA FICHE AVEC DIP
13 EN POSITION “ON”.
POWER
230 VAC
CAPACITOR
MOTOR
JC
SW
RADIO
SW
S1
J2
J1
T1
T2
JC
JB
JA
J7 J6
J8
SW1
SW2
SW3
S3
J5
TR1
TR2
J4
J3
J1 L1 - N ALIMENTATION 230 VCA 50/60 HZ
CLIGNOTANT (MAX 40 W)
J2 U-V-W CONNECTION TO JC CONTACTS OF THE CARD R2
J3 PED. BUTT. CONTACT COMMANDE OUVERTURE POUR PIÉTONS (NO)
A+ TEST POSITIF POUR ALIMENTATION AUTOTEST BARRE PALPEUSE
À 24 VCC
LSC CONTACT FIN DE COURSE QUI ARR TE LA FERMETURE DU
MOTEUR
COM COMMUN DES CONTACTS
LSO CONTACT FIN DE COURSE QUI ARR TE L’OUVERTURE DU
MOTEUR
J4 STOP CONTACT DE STOP
OPEN CONTACT D’OUVERTURE
CLOSE CONTACT DE FERMETURE
K. BUTT. CONTACT À UNE SEULE IMPULSION NO
A+ POSITIF ALIMENTATION DES ACCESSOIRES À 24 VCC
A- NÉGATIF ALIMENTATION DES ACCESSOIRES À 24 VCC
SIGNAL VOYANT PORTAIL OUVERT 24 VCC
COM COMMUN DES CONTACTS
EDGE NC CONTACT BARRES PALPEUSES EN OUVERTURE ET
FERMETURE
J5 AERIAL ANTENNE RADIO
COM COMMUN DES CONTACTS
PHOTO NC CONTACT PHOTOCELLULES
J6 PROBE PAS DISPONIBLE
J7 ENCODER PAS DISPONIBLE
J8 RADIO CONNECTEUR POUR RADIO RÉCEPTEUR EXTÉRIEUR 24 VCC
S3 PROG. BOUTON-POUSSOIR POUR LA PROGRAMMATION
TR1 LOW SPEED PAS DISPONIBLE
TR2 TORQUE PAS DISPONIBLE
SW RADIO (seulement pour les modèles CRX) NE PAS TOUCHER AU
CAVALIER ! SI LE SYSTÈME RADIO EST ENLEVÉ, IL NE
FONCTIONNE PAS!
SW S1 NE PAS TOUCHER LE CAVALIER ! S’IL EST ENLEVÉ,
L’OPÉRATEUR NE FONCTIONNE PAS !
SW1 Commutateur DIP de gestion
SW2
SW3
CARD R2
T1-T2 T TÉLÉRUPTEURS DE PUISSANCE POUR COMMANDE MOTEUR
JA R-N PHASE D’ALIMENTATION MONOPHASÉE - NEUTRE
BORNES POUR CONNEXION À TERRE
U-V-W CONNEXION MOTEUR MONOPHASÉE
JB L1-N ALIMENTATION MONOPHASÉE POUR FICHE S1 EXÉCUTÉE
EN FABRIQUE
JC X-Y-Z CONNEXION POUR ALIMENTATION TÉLÉRUPTEURS,
EXÉCUTÉE EN FABRIQUE
