SAFETY RULES FOR CHARGER
Always wear eye protection with side shields marked
to comply with ANSI Z87.1. Failure to do so could result
in objects being thrown into your eyes resulting in possible
serious injury.
An extension cord should not be used unless
absolutely necessary. Use of improper extension cord
could result in a risk of fire and electric shock. If extension
cord must be used, make sure:
a. That pins on plug of extension cord are the same
number, size and shape as those of plug on charger.
b. That extension cord is properly wired and in
good electrical condition; and
c. That wire size is large enough for AC ampere
rating of charger as specified below:
Cord Length (Feet) 25´ 50´ 100´
Cord Size (AWG) 16 16 16
NOTE: AWG = American Wire Gauge
Do not operate charger with a damaged cord or plug,
which could cause shorting and electric shock. If damaged,
have the charger replaced by an authorized serviceman.
Do not operate charger if it has received a sharp blow,
been dropped, or otherwise damaged in any way.
Take it to an authorized serviceman for electrical check
to determine if the charger is in good working order.
Do not disassemble charger. Take it to an authorized
serviceman when service or repair is required. Incorrect
reassembly may result in a risk of electric shock or fire.
Unplug charger from outlet before attempting any
maintenance or cleaning to reduce the risk of electric
shock.
Disconnect charger from the power supply when
not in use. This will reduce the risk of electric shock or
damage to the charger if metal items should fall into the
opening. It also will help prevent damage to the charger
during a power surge.
Risk of electric shock. Do not touch un-insulated portion
of output connector or un-insulated battery terminal.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also
to prevent misuse of the product and possible injury.
WARNING!
READ AND UNDERSTAND ALL INSTRUCTIONS.
Failure to follow all instructions listed below, may
result in electric shock, fire and/or serious personal
injury.
Before using charger, read all instructions and cautionary
markings in this manual, on charger, battery, and product
using battery to prevent misuse of the products and
possible injury or damage.
WARNING:
Charge only one lithium-ion rechargeable battery at
a time. Other types of batteries may burst, causing
personal injury, fire, or damage. For compatible
battery packs see tool/appliance/battery pack/
charger correlation supplemen 988000-302.
 Do not use charger outdoors or expose to wet or damp
conditions. Water entering charger will increase the risk
of electric shock.
Use of an attachment not recommended or sold by the
battery charger manufacturer may result in a risk of
fire, electric shock, or injury to persons. Following this
rule will reduce the risk of electric shock, fire, or serious
personal injury.
Do not abuse cord or charger. Never use the cord to
carry the charger. Do not pull the charger cord rather than
the plug when disconnecting from receptacle. Damage
to the cord or charger could occur and create an electric
shock hazard. Replace damaged cords immediately.
Make sure cord is located so that it will not be stepped
on, tripped over, come in contact with sharp edges
or moving parts or otherwise subjected to damage or
stress. This will reduce the risk of accidental falls, which
could cause injury, and damage to the cord, which could
result in electric shock.
Keep cord and charger away from heat to prevent
damage to housing or internal parts.
Do not let gasoline, oils, petroleum-based products,
etc. come in contact with plastic parts. They contain
chemicals that can damage, weaken, or destroy plastic.
IMPORTANT SAFETY INSTRUCTIONS
1. SAVE THESE INSTRUCTIONS - DANGER: TO REDUCE RISK OF FIRE
OR ELECTRIC SHOCK CAREFULLY FOLLOW THESE INSTRUCTIONS.
This manual contains important safety and operating instructions for battery charger R86092.
2. Before using battery charger, read all instructions and cautionary markings on battery charger, battery, and product
using battery.
3. CAUTION: To reduce the risk of injury, charge only lithium-ion rechargeable batteries. Other types of batteries
may burst, causing personal injury or damage.

3 — English
SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual To reduce the risk of injury, user must read and understand
operator’s manual before using this product.
Eye Protection Always wear eye protection with side shields marked to comply
with ANSI Z87.1.
Wet Conditions Alert Do not expose to rain or use in damp locations.
V Volts Voltage
Hz Hertz Frequency (cycles per second)
W Watt Power
Alternating Current Type of current
Direct Current Type or a characteristic of current
ASSEMBLY
WARNING:
Do not use this product if it is not completely
assembled or if any parts appear to be missing or
damaged. Use of a product that is not properly and
completely assembled or with damaged or missing
parts could result in serious personal injury.
WARNING:
Do not attempt to modify this product or create
accessories or attachments not recommended
for use with this product. Any such alteration
or modification is misuse and could result in a
hazardous condition leading to possible serious
personal injury.
If any parts are damaged or missing, please call 1-866-539-1710 for assistance.
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

4 — English
OPERATION
WARNING:
Do not allow familiarity with products to make you
careless. Remember that a careless fraction of a
second is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes resulting in possible serious injury.
APPLICATIONS
You may use this product for the following purpose:
Charging compatible RIDGID®18 Volt battery packs
NOTICE:
If at any point during the charging process none
of the LEDs are lit, remove the battery pack from
the charger to avoid damaging the product. DO
NOT insert another battery. Return the charger and
battery to your nearest authorized service center
for service or replacement.
NOTICE:
Charge in a well-ventilated area. Do not block
charger vents. Keep them clear to allow proper
ventilation.
KEY HOLE HANGER

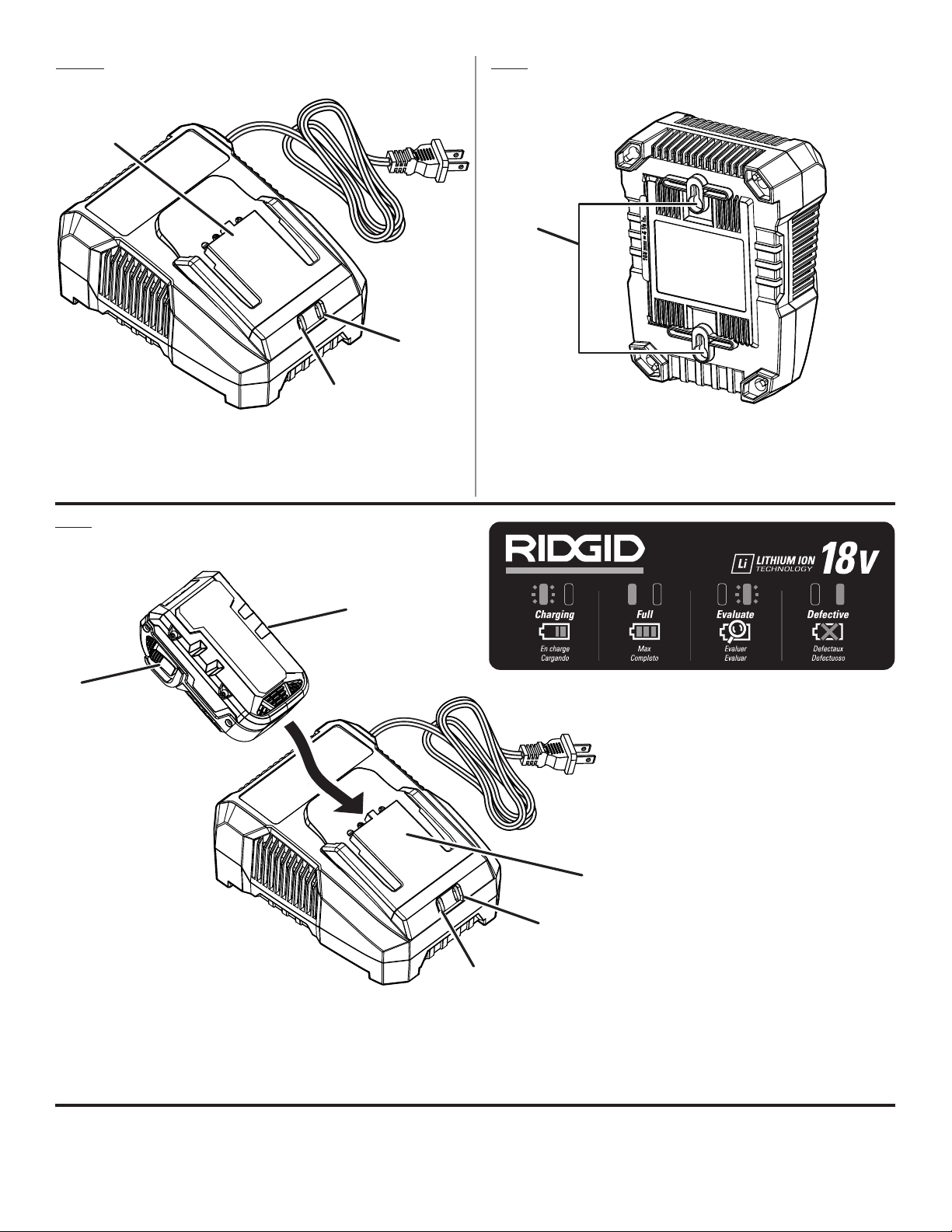

See Figure 1, page 7.
The charger has a key hole hanging feature for convenient,
space saving storage. Screws should be installed so that
the center distance is 4-1/8 in.
CHARGING
See Figure 2, page 7.
Battery packs are shipped in a low charge condition to
prevent possible problems. Therefore, you should charge
them before first use. If the charger does not charge your
battery pack under normal circumstances, return both the
battery pack and charger to your nearest repair center for
electrical check.
Charge time is approximately 1 hour for 2.0 Ah battery packs,
and is dependent upon the type of battery pack.
Make sure the power supply is normal household voltage,
120 volts, AC only, 60 Hz.
Connect the charger to a power supply.
Attach the battery pack to the charger by aligning the
raised ribs on the battery pack with the grooves in the
charger, then slide the battery pack onto the charger.
Press down on the battery pack to be sure contacts on
the battery pack engage properly with contacts in the
charger.
Do not place the charger in an area of extreme heat or
cold. It will work best at normal room temperature.
The battery pack may become slightly warm to the touch
while charging. This is normal and does not indicate a
problem.
After charging is complete, the green LED will flash on/off
continuously while the charger is in Maintenance Mode.
After completing Maintenance Mode, the green LED will
remain on. This indicates the battery is fully charged and
the charger is in Energy Save Mode.
Charger will periodically wake from Energy Save Mode to
ensure the battery pack remains in a fully charged state.
To remove the battery pack from the charger, depress
latches and pull up on the battery pack.
When the battery pack is fully charged, remove it from
the charger.
CHARGING A HOT BATTERY PACK
When using a tool continuously, the battery pack may
become hot. A hot battery pack may be placed directly onto
the charger port but charging will not begin until the battery
temperature cools to within acceptable temperature range.
When a hot battery pack is placed on the charger, the red
LED will begin flashing and the green LED will be off. When
the battery pack cools, the charger will automatically begin
charging.
CHARGING A COLD BATTERY PACK
A cold battery pack may be placed directly onto the charger
port but charging will not begin until the battery temperature
warms to within acceptable temperature range. When a cold
battery pack is placed on the charger, the red LED will begin
flashing and the green LED will be off. When the battery
pack warms, the charger will automatically begin charging.

5 — English
OPERATION
LED FUNCTIONS
See Figure 2, page 7.
NOTE: Maintenance information begins on page 6 after French and Spanish
language sections. Illustrations start on page 7.
This product has a 90-Day Satisfaction Guarantee Policy, as well as a
Three-year Limited Warranty. For Warranty and Policy details, please go to
www.RIDGID.com or call (toll free) 1-866-539-1710.
MODE BATTERY PACK GREEN
LED
RED
LED ACTION
Power
Without
battery pack On Off Ready to charge battery pack.
Evaluate
Hot battery pack
Off Flashing
When battery pack reaches cooled temperature, char-
ger begins charge mode.
Cold battery pack When battery pack reaches warmed temperature,
charger begins charge mode.
Deeply discharged Charger conditions battery until normal voltage is
reached, then begins charge mode.
Defective
Defective Off On Battery pack or charger is defective.
• If defective, try to repeat the conditions a second time by removing and reinstalling the battery pack. If the LED status
repeats a second time, try charging a different battery.
• If a different battery charges normally, dispose of the defective pack (see battery pack operator's manual).
• If a different battery also indicates “Defective,” the charger may be defective.
Charging
Charging Flashing Off Battery is being charged.
Full
Battery Full On Off Battery pack is fully charged
Maintenance
Maintenance mode Flashing Off Charging is complete; charger maintains fully charged
state.
Energy Save
Mode
Energy Save mode
(battery full) On Off Battery pack is fully charged and charger is in Energy Save mode.

2 — Français
RÈGLES DE SÉCURITÉ POUR LE CHARGEUR
AVERTISSEMENT !
LIRE ET VEILLER À BIEN COMPRENDRE TOUTES
LES INSTRUCTIONS. Le non-respect de toutes
les instructions ci-dessous peut entraîner un choc
électrique, un incendie et/ou des blessures graves.
Avant d’utiliser le chargeur de piles, lire toutes les instructions
de sécurité et mises en garde figurant dans ce manuel, sur le
chargeur et sur le produit utilisant le chargeur pour éviter un
usage incorrect et des dommages ou blessures.
AVERTISSEMENT :
Charger seulement une pile rechargeable au lithium-ion
à la fois. Les piles d’autres types peuvent exploser et
causer des blessures et dommages. Pour les bloc-piles
compatibles voir l’information supplémentaire outil/
appareil/bloc-pile/chargeur 988000-302.
 Ne pas utiliser le chargeur à l’extérieur, ni l’exposer à
l’eau ou l’humidité. La pénétration d’eau dans le chargeur
accroît le risque de choc électrique.
 L’usage d’un accessoire non recommandé ou vendu par
le fabricant du chargeur peut causer un risque d’incendie,
de choc électrique ou de blessures. Le respect de cette
consigne réduira les risques d’incendie, de choc électrique
et de blessures graves.
Ne pas maltraiter le cordon d’alimentation ou le chargeur.
Ne jamais utiliser le cordon d’alimentation pour transporter
le chargeur. Ne pas débrancher le chargeur en tirant sur
le cordon. Tirer sur la fiche pour la débrancher. Un cordon
ou un chargeur endommagé peut présenter un risque de
choc électrique. Remplacer immédiatement tout cordon
endommagé.
S’assurer que le cordon n’est pas acheminé à un endroit
où il risque d’être piétiné, accroché, endommagé, mis
en contact avec des objets tranchants ou autrement
maltraité. Ceci réduira le risque de chute pouvant entraîner
des blessures et des dommages au cordon, susceptible de
causer un choc électrique.
Garder le cordon et le chargeur à l’écart des sources
de chaleur pour éviter des dommages au boîtier ou aux
pièces internes.
Ne jamais laisser de liquides tels que, l’essence, les
produits à base de pétrole, les huiles pénétrantes, etc.,
entrer en contact avec les pièces en plastique. Ces
liquides contiennent des produits chimiques susceptibles
d’endommager, d’affaiblir ou de détruire le plastique.
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1. Ne
pas suivre cette directive pourrait faire que des objets soient
projetés dans vos yeux et causent de graves blessures.
N’utiliser un cordon prolongateur qu’en cas d’absolue
nécessité. L’usage d’un cordon prolongateur incorrect peut
présenter des risques d’incendie et de choc électrique. Si
un cordon prolongateur doit être utilisé, s’assurer :
a. Que la fiche du cordon comporte le même nombre de
broches que celles du chargeur et que ses broches sont
de mêmes forme et taille.
b. Que le cordon est correctement câblé et en bon état
électrique ; et
c. Que le calibre des fils est suffisant pour l’intensité c.a.
du chargeur spécifiée ci-dessous :
Longueur du cordon (en pieds) 25´ 50´ 100´
Calibre du cordon (AWG) 16 16 16
NOTE : AWG = American Wire Gage (calibre de fils
américain)
Ne pas utiliser un chargeur dont la prise ou le cordon est
endommagé, ce qui pourrait entraîner un court-circuit et un
choc électrique. Le cas échéant, faire remplacer la prise ou
le cordon immédiatement par un réparateur agréé.
Ne pas utiliser le chargeur s’il a été soumis à un choc
violent ou autrement endommagé. Le confier à un
réparateur agréé afin qu’il détermine s’il est en bon état de
fonctionnement.
Ne pas démonter le chargeur. Si un entretien ou une
réparation est nécessaire, le confier à un réparateur agréé.
Un remontage incorrect peut entraîner des risques de choc
électrique ou d’incendie.
Pour réduire les risques de choc électrique, débrancher
le chargeur de la prise secteur avant de procéder à tout
nettoyage ou entretien.
Lorsqu’il n’est pas en usage, débrancher le chargeur
de l’alimentation secteur. Ceci réduira le risque de choc
électrique ou de dommages au chargeur si des articles
en métal venaient à tomber dans l’ouverture. Ceci aidera
également à éviter des dommages au chargeur en cas de
saute de tension.
Risque de choc électrique. Ne pas toucher les parties non
isolées du connecteur de sortie ou les bornes de piles non
isolées.
Conserver ces instructions. Les consulter fréquemment
et les utiliser pour instruire les autres utilisateurs éventuels.
Si cet outil est prêté, il doit être accompagné de ces
instructions, afin d’éviter un usage incorrect et d’éventuelles
blessures.
INSTRUCTIONS IMPORTANTES CONCERNANT LA SÉCURITÉ
1. CONSERVER CES INSTRUCTIONS - DANGER : POUR RÉDUIRE LE RISQUE D’INCENDIE OU
DE DÉCHARGE ÉLECTRIQUE, VEUILLEZ SUIVRE ATTENTIVEMENT CES INSTRUCTIONS.
Ce manuel contient d’importantes instructions relatives à la sécurité et au fonctionnement des chargeur de piles R86092.
2. Avant d’utiliser le chargeur de piles, lire toutes les instructions et les mises en garde figurant sur le chargeur de pile, sur la pile
et sur le produit utilisant la pile.
3. ATTENTION : Pour réduire les risques de blessure, ne charger que des piles rechargeables lithium-ion. Les piles d’autres
types peuvent exploser et causer des dommages et blessures.

3 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1.
Avertissement concernant
l’humidité Ne pas exposer à la pluie ou l’humidité.
V Volts Tension
Hz Hertz Fréquence (cycles par seconde)
W Watts Puissance
Courant alternatif Type de courant
Courant continu Type ou caractéristique du courant
ASSEMBLAGE
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de
créer des accessoires non recommandés pour le
produit. De telles altérations ou modifications sont
considérées comme un usage abusif et peuvent
créer des conditions dangereuses, risquant
d’entraîner des blessures graves.
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes
ou endommagées. Le fait d’utiliser un produit
assemblé de façon inadéquate ou incomplète peut
entraîner des blessures graves.
Si des pièces sont manquantes ou endommagées, appeler le 1-866-539-1710.
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées
importantes sans toutefois représenter un risque de blessure (ex. : messages
concernant les dommages matériels).

4 — Français
UTILISATION
AVERTISSEMENT :
Ne pas laisser la familiarité avec les produits faire
oublier la prudence. Ne pas oublier qu’une fraction
de seconde d’inattention peut entraîner des blessures
graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1.
Ne pas suivre cette directive pourrait faire que des
objets soient projetés dans vos yeux et causent de
graves blessures.
APPLICATIONS
Cet produit peut être utilisé pour les applications :
Charge des blocs-pile RIDGID®18 V compatibles
AVIS :
Si, à tout moment pendant le processus de charge,
aucun témoin DEL n’est allumé, retirer le piles du
chargeur pour éviter d’endommager le produit.
NE PAS insérer un autre piles. Confier le pile et le
chargeur au centre de réparations agréé le plus
proche pour vérification ou remplacement.
AVIS :
Charger dans un endroit bien ventilé. Ne pas bloquer
les évents du chargeur. Veiller à ce qu’ils soient
dégagés pour assurer une bonne ventilation.
TROU DE SERRURE POUR LA SUSPENSION
Voir la figure 1, page 7.
Le chargeur comporte un système d’accrochage commode du
type « trou de serrure ». Les vis doivent être installées à une
distance de 105 mm (4-1/8 po) d’axe en axe.
CHARGE
Voir la figure 2, page 7.
Les bloc-piles sont expédiés avec une faible charge pour éviter
des problèmes. Il est donc nécessaire de charger les bloc-piles
avant d’utiliser l’outil. Si les bloc-piles ne se rechargent pas dans
des conditions normales, les retourner, ainsi que le chargeur
et le stand, au entre de réparation le plus proche, pour une
vérification électrique.
Le temps de charge est d’environ 1 heur pour bloc-piles de
2,0 Ah, et dépend du type des bloc-piles.
S’assurer que l’alimentation est de 120 Volts, c.a.
seulement, 60 Hz.
Brancher le chargeur sur une prise secteur.
Fixer le bloc-piles sur le chargeur en alignant les nervures
en saillie du bloc-piles avec les rainures du chargeur, puis
glisser le bloc-piles sur le chargeur.
Appuyer sur le bloc-piles pour assurer que ses contacts
s’engagent correctement sur ceux du chargeur.
Ne pas placer le chargeur dans un endroit exposé à des
températures extrêmes (chaud ou froid). Son fonctionnement
optimal est obtenu à température ambiante.
Pendant la charge, le bloc-piles peut être légèrement chaud
au toucher. Ceci est normal et n’est pas l’indication d’un
problème.
Une fois le chargement terminé, la DÉL verte commence
à s’ouvrir et à se fermer en fondu continuellement, que le
chargeur est en mode d’entretien.
Une fois le mode d’entretien terminé, la DÉL verte commence
demeure allumée. Cela indique que la pile est complètement
chargée et que le chargeur est en mode d’économie
d’énergie.
Le chargeur quitte le mode d’économie d’énergie de
façon périodique pour s’assurer que le bloc-piles demeure
entièrement chargé.
Pour retirer le bloc-pile du chargeur, enfoncer les attaches
de chaque côté de bloc-piles.
Enlever le bloc-piles du chargeur dès que la charge est
terminée.
CHARGE D’UN BLOC-PILE CHAUD
Lorsque cet outil est utilisé continuellement, les piles chauffent.
Un chargeur chaud peut être placé directement sur le port
du chargeur, mais la charge ne commencera que lorsque
la température de la pile atteindra la plage de température
acceptable. Lorsqu’un bloc-piles chaud est inséré dans le
chargeur, la DEL rouge commencera à clignoter alors que la DEL
verte sera éteinte. Une fois les bloc-piles refroidies, le chargeur
passe automatiquement en mode de charge.
CHARGE D’UN BLOC-PILE FROID
Un chargeur chaud peut être placé directement sur le port
du chargeur, mais la charge ne commencera que lorsque
la température de la pile atteindra la plage de température
acceptable. Lorsqu’un bloc-piles froid est inséré dans le
chargeur, la DEL rouge commencera à clignoter alors que la DEL
verte sera éteinte. Une fois les bloc-piles réchauffer, le chargeur
passe automatiquement en mode de charge.

5 — Français
UTILISATION
SIGNAUX DES TÉMOINS DEL DU CHARGEUR
Voir la figure 2, page 7.
MODE BLOC-PILE TÉMOIN
VERT
TÉMOIN
ROUGE ACTION
Alimentation
Sans bloc-pile Marche Arrêt Prêt à charger le piles.
Evaluer
Bloc-pile chaud
Arrêt Clignotant
Une fois le bloc-pile refroidi, le chargeur passe en mode
de charge.
Bloc-pile frold Une fois le piles réchauffé, le chargeur passe en mode
de charge.
Decharge profonde
Le chargeur conditionne la bloc-pile jusqu’à ce que la
tension normale soit atteinte, puis passe en mode de
charge.
Défectueux Défectueux Arrêt Marche Bloc-pile
ou chargeur défectueux.
• En cas de problème, retirer la bloc-pile et la réinsérer pour voir si elle ne se charge toujours pas. Si les DEL indiquent toujours
un problème, essayer de charger une autre bloc-pile .
• Si une bloc-pile différente se charge normalement, éliminer le bloc défectueux (voir la manuel d’utilisation de blocs-piles).
• Si une pile différente indique également “Défectueux,” le chargeur peut être défectueux.
En charge Charge Clignotant Arrêt Pile en cours de chargement.
Max
Charge pleine Marche Arrêt Le bloc-piles est complètement chargé.
Mode
d’économie Mode d’économie Clignotant Arrêt Carga completa; chargeur maintient le bloc-piles
demeure entièrement chargé.
Mode
d’economie
d’energie
Mode d'économie
d'énergie
(charge pleine)
Marche Arrêt Le bloc-piles est complètement chargé et le chargeur
est en mode d’économie d’énergie.
NOTE : Le information de entretien commençant sur 6 de page après la section
Espagnol. Illustrations commençant sur 7 de page.
Ce produit est accompagné d’une politique de satisfaction
de 90 jours et d’une garantie limitée de trois (3) ans. Pour obtenir les détails
de la garantie et de la politique, visiter le site www.RIDGID.com
ou appeler (sans frais) au 1-866-539-1710.

2 — Español
REGLAS DE SEGURIDAD PARA EL EMPLEO DEL CARGADOR
¡ADVERTENCIA!
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El
incumplimiento de las instrucciones señaladas abajo puede
causar descargas eléctricas, incendios y lesiones serias.
Antes de emplear el cargador de baterías, lea todas las
instrucciones y las marcas precautorias del manual, del
cargador, de la batería y del producto con el cual se utiliza dicha
batería, con el fin de evitar un empleo indebido del producto y
posibles lesiones corporales o daños físicos.
ADVERTENCIA:
Cargue sólo una batería recargable de iones de litio a
la vez. Los otros tipos de baterías pueden explotar y
ocasionar daños y lesiones corporales. Para obtener
paquetes de baterías compatibles, consulte el
complemento de correlación de herramienta/artefacto/
paquete de batería/cargador 988000-302.
No utilice el cargador a la intemperie ni lo exponga a
condiciones húmedas o mojadas. La introducción de agua
en el cargador aumenta el riesgo de una descarga eléctrica.
El uso de un accesorio no recomendado o vendido por
el fabricante del cargador de baterías puede significar
un riesgo de incendio, descarga eléctrica o lesiones
corporales. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión seria.
No maltrate el cordón eléctrico ni el cargador. Para trasladar
el cargador nunca lo sostenga del cordón. No tire del cordón del
cargador en lugar de tirar de la clavija al desconectar el aparato
de la toma de corriente. Puede dañar el cordón o el cargador y
causar un peligro de descarga eléctrica. Cambie de inmediato
todo cordón eléctrico dañado.
Asegúrese de que el cordón eléctrico esté ubicado de tal
manera que nadie lo pise o se tropiece con él, no toque
bordes afilados o piezas en movimiento ni quede sujeto a
daños ni tensiones. De esta manera se reduce el riesgo de
caídas accidentales que pudieran causar lesiones personales
y daños al cordón, lo cual podría ocasionar una descarga
eléctrica.
Mantenga el cordón y el cargador alejados del calor para
evitar dañar el alojamiento o las partes internas de la unidad.
No permita que gasolina, aceites, productos a base de
petróleo, etc., lleguen a tocar las piezas de plástico. Dichos
productos contienen compuestos químicos que pueden dañar,
debilitar o destruir el plástico.
Siempre póngase protección ocular con la marca de
cumplimiento de la norma ANSI Z87.1. La inobservancia de
esta advertencia puede permitir que los objetos lanzados hacia
los ojos puedan provocarle lesiones graves.
No debe emplearse un cordón de extensión a menos que
sea absolutamente necesario. El empleo de un cordón de
extensión inadecuado puede significar un riesgo de incendio
o descarga eléctrica. Si es necesario utilizar un cordón de
extensión, asegúrese:
a. De que las patillas de la clavija del cordón de extensión
vengan en el mismo número, tamaño y forma que las de la
clavija del cargador.
b. Que el cordón de extensión esté alambrado correctamente
y en buenas condiciones eléctricas, y
c. Que el tamaño del alambre sea del tamaño suficiente para
el amperaje de CA nominal del cargador como se especifica
a continuación:
Long. cordón (pies) 25´ 50´ 100´
Calibre cordón (AWG) 16 16 16
NOTA: AWG = Calibre conductores norma americana
No utilice el cargador si está dañado el cordón o la clavija,
ya que podría causar un corto circuito y una descarga eléctrica.
Si está dañada una pieza, un técnico de servicio autorizado
debe reemplazar el cargador.
No utilice el cargador si el mismo ha sufrido una caída,
un golpe sólido o un daño de cualquier tipo. Llévelo a un
técnico de servicio autorizado para una revisión eléctrica y
así determinar si el cargador está en buenas condiciones de
funcionamiento.
No desarme el cargador. Llévelo a un técnico de servicio
autorizado si requiere servicio o una reparación. Si se rearma
la unidad de manera incorrecta, puede presentarse un riesgo
de descarga eléctrica o incendio.
Para reducir el riesgo de una descarga eléctrica, desconecte
el cargador de la toma de corriente antes de iniciar una
tarea de mantenimiento o de limpieza.
Cuando no esté en uso el cargador desconéctelo del
suministro de voltaje. De esta manera se reduce el riesgo
de una descarga eléctrica o daños al cargador si artículos
metálicos caen en la abertura. Esto también ayuda a evitar
dañar el cargador en el caso de una subida de voltaje.
Riesgo de descarga eléctrica. No toque ninguna parte sin
aislar del conector de salida, ni ninguna terminal de las baterías
en tales condiciones.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta, facilítele
también las instrucciones con el fin de evitar un uso indebido
del producto y posibles lesiones.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
1. GUARDE ESTAS INSTRUCCIONES - PELIGRO: PARA REDUCIR EL RIESGO DE INCEN-
DIOS O DESCARGA ELÉCTRICA, SIGA CUIDADOSAMENTE ESTAS INSTRUCCIONES
Este manual contiene instrucciones importantes respecto a la seguridad y funcionamiento de los cargador de baterías R86092.
2. Antes de emplear el cargador de baterías lea todas las instrucciones y las indicaciones precautorias del cargador de baterías, de
las baterías y del producto con el que se utilizan las baterías.
3. PRECAUCIÓN: Para reducir el riesgo de lesiones, sólo cargue baterías recargables de iones de litio. Otros tipos de baterías
pueden estallar y causar lesiones corporales así como daños materiales.

3 — Español
SÍMBOLOS
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea manual del operador Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Protección ocular Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.
Alerta de condiciones húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.
V Volts Voltaje
Hz Hertz Frecuencia (ciclos por segundo)
W Watts Potencia
Corriente alterna Tipo de corriente
Corriente continua Tipo o característica de corriente
ARMADO
ADVERTENCIA:
No intente modificar este producto ni hacer
accesorios no recomendados para la misma.
Cualquier alteración o modificación constituye
maltrato el cual puede causar una condición
peligrosa, y como consecuencia posibles lesiones
corporales serias.
ADVERTENCIA:
No use este producto si no está totalmente
ensamblado o si alguna pieza falta o está dañada.
Si utiliza un producto que no se encuentra
ensamblado de forma correcta y completa, puede
sufrir lesiones graves.
Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-866-539-1710, donde le brindaremos asistencia.
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO: Indica una situación peligrosa, la cual, si no se evita, causará la muerte o
lesiones serias.
ADVERTENCIA: Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte
o lesiones serias.
PRECAUCIÓN: Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación
a daños a la propiedad).

4 — Español
FUNCIONAMIENTO
ADVERTENCIA:
No permita que su familarización con el producto lo
vuelva descuidado. Tenga presente que un descuido
de un instante es suficiente para causar una lesión
seria.
ADVERTENCIA:
Siempre póngase protección ocular con la marca
de cumplimiento de la norma ANSI Z87.1. La
inobservancia de esta advertencia puede permitir que
los objetos lanzados hacia los ojos y otros provocarle
lesiones graves.
APLICACIONES
Este producto puede emplearse para los fines siguientes:
Cargar paquetes de baterías RIDGID®18 V
AVISO:
Si en cualquier momento durante el proceso de
carga no está encendido ninguno de los diodos
luminiscentes, retire del cargador el paquete de
baterías para evitar dañar el producto. NO introduzca
otra batería. Devuelva el cargador y la batería al
centro de servicio autorizado más cercano para su
revisión o reemplazo.
AVISO:
Cargue en un área bien ventilada. No bloquee las
rejillas de ventilación. Manténgalas libres para
permitir una ventilación adecuada.
COLGADOR TIPO BOCALLAVE
Vea la figura 1, página 7.
El cargador dispone de una ranura en forma de bocallave
para colgarlo que permite guardarlo de manera conveniente y
economizadora de espacio. Los tornillos deben instalarse a una
distancia central entre sí de 105 mm (4-1/8 pulg.).
CARGA
Vea la figura 2, página 7.
Los paquetes de baterías se envían con carga baja para evitar
posibles problemas. Por lo tanto, debe cargarlas antes de
usarlas por primera vez. Si el cargador no carga el paquete
de baterías en circunstancias normales, regresea ambos, el
paquete de baterías y el cargador, al centro de reparación más
cercano, para que los revisen eléctricamente.
El tiempo de carga es de aproximadamente 1 hora para paquete
de baterías de 2,0 Ah, y es dependiente del tipo de batería.
Asegúrese de que el suministro de voltaje sea sólo el casero
normal, de 120 V, sólo corr. alt, 60 Hz.
Conecte el cargador al suministro de corriente.
Conecte el paquete de baterías al cargador; para ello,
alinee las costillas realzadas del primero con las ranuras del
segundo, y después introduzca aquél en éste.
Empuje el paquete de baterías para asegurarse que los
contactos del mismo se conecten adecuadamente con los
contactos del cargador.
No coloque el cargador ni el paquete de pilas en ningún
área extremadamente calurosa o fría. Funciona mejor a la
temperatura normal del interior.
Es posible que el paquete de baterías se siente un poco
caliente al tacto mientras está cargándose. Esto es normal
y no indica ningún problema.
Una vez que la carga esté completa, el diodo luminiscente
verde comenzará a encenderse y apagarse continuamente
hasta desvanecerse indicando el modo de mantenimiento.
Cuando el modo de mantenimiento esté completo, el diodo
luminiscente verde permanecerá. Esto indica que la batería
está completamente cargada y el cargador está en el modo
de ahorro de energía.
De vez en cuando, el cargador abandonará el modo de
ahorro de energía para garantizar que el paquete de baterías
continúe completamente cargado.
Para extraer el paquete de baterías del cargador, oprima los
pestillos laterales del paquete de baterías.
Cuando el paquete de baterías se haya cargado por
completo, retírelo del cargador.
CARGAR EL PAQUETE DE BATERÍAS CUANDO
ESTÁ CALIENTE
Cuando se usa continuamente esta herramienta, se calienta el
paquete de baterías. Se puede colocar un paquete de baterías
caliente directamente en el puerto del cargador; sin embargo, la
carga no comenzará hasta que la temperatura de las baterías
disminuya y se encuentre dentro del rango de temperatura
aceptable. Cuando se coloque un paquete de baterías caliente
en el cargador, la luz LED roja comenzará a titilar y la luz LED
verde se apagará. Cuando el paquete de baterías se enfríe, el
cargador comenzará a cargar automáticamente.
CARGAR EL PAQUETE DE BATERÍAS CUANDO
ESTÁ FRÍO
Se puede colocar un paquete de baterías frío directamente en
el puerto del cargador; sin embargo, la carga no comenzará
hasta que la temperatura de las baterías aumente y se encuentre
dentro del rango de temperatura aceptable. Cuando se colo-
que un paquete de baterías frío en el cargador, la luz LED roja
comenzará a titilar y la luz LED verde se apagará.

5 — Español
FUNCIONAMIENTO
MODO PAQUETE
DE BATERÍAS
DIODO
VERDE DIODO ROJO ACCIÓN
Corriente Sin paquete de
baterías Encendido Apagado Listo para cargar el paquete de baterías.
Evaluar
Paquete de
baterías
caliente
Apagado Destellando
Cuando la temperatura del paquete de
baterías baja al nivel normal, en el cargador
se activa el modo de carga.
Paquete de
baterías frío
Cuando la temperatura del paquete de
baterías sube al nivel normal, en el cargador
se activa el modo de carga.
Muy descargado
El cargador condiciona el paquete de baterías
hasta que alcanza el voltaje normal, y después
se activa el modo de carga.
Defectuoso Defectuoso Apagado Encendido Está defectuoso el paquete de baterías o el
cargador.
• Si está defectuoso, intente repetir las condiciones quitando y volviendo a instalar el paquete de baterías. Si se repite el mismo
estado de los diodos, intente cargar una batería diferente.
• Si una batería diferente se carga normalmemte, reemplace el paquete defectuoso (vea la manual del operador de paquete de
baterías).
• Si la nueva batería también parece tener problemas, reemplace el cargador defectuoso.
Cargando Carga Destellando Apagado La batería se está cargando.
Completo Batería con carga
completa Encendido Apagado El paquete de baterías está completamente cargado.
Modo de
mantenimiento
Modo de
mantenimiento Destellando Apagado
Ha finalizado la carga rápida; el cargador
garantizar que el paquete de baterías
continúe completamente cargado.
Modo de ahorro
de energía
Modo de ahorro
de energía
(batería con carga
completa)
Encendido Apagado
El paquete de baterías está completamente
cargado y el cargador está en el modo de
ahorro de energía.
Este producto tiene una política de satisfacción garantizada de 90 días y una garantía
limitada de tres años. Para obtener detalles sobre la garantía y la política de satisfacción
garantizada, diríjase a www.RIDGID.com o llame sin cargo al 1-866-539-1710.
FUNCIONAMIENTO DE LOS DIODOS LUMINISCENTES DEL CARGADOR
Vea la figura 2, página 7.

6
MAINTENANCE
WARNING:
When servicing use only identical replacement parts.
Use of any other parts may create a hazard or cause
product damage.
WARNING:
To avoid serious personal injury, always remove the
battery pack from the tool when cleaning or performing
any maintenance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most plastics are
susceptible to damage from various types of commercial solvents
and may be damaged by their use. Use clean cloths to remove
dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which can result in serious personal
injury.
STORAGE
Always remove the battery pack before storing the charger or any
time the charger is unplugged.
ENTRETIEN
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’outil.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le bloc
de pile de l’outil avant tout nettoyage ou entretien.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce. Utiliser
un chiffon propre pour éliminer la saleté, la poussière, l’huile, la
graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de freins,
l’essence, les produits à base de pétrole, les huiles
pénétrantes, etc., entrer en contact avec les pièces en
plastique. Les produits chimiques peuvent endommager,
affaiblir ou détruire le plastique, ce qui peut entraîner
des blessures graves.
ENTREPOSAGE
Toujours retirer le bloc-piles avant d’entreposer le chargeur ou
chaque fois que le chargeur est débranché.
MANTENIMIENTO
de solventes comerciales y pueden resultar dañados. Utilice
paños limpios para eliminar la suciedad, el polvo, el aceite, la
grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo,
aceites penetrantes, etc., lleguen a tocar las piezas
de plástico. Las sustancias químicas pueden dañar,
debilitar o destruir el plástico, lo cual a su vez puede
producir lesiones corporales serias.
ALMACENAMIENTO
Siempre retire el paquete de baterías antes de almacenar el
cargador o cada vez que el cargador esté desenchufado.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas de
repuesto idénticas. El empleo de piezas diferentes
podría presentar un peligro o causar daños al
producto.
ADVERTENCIA:
Para evitar lesiones corporales serias, siempre retire
el paquete de baterías de la herramienta al limpiarla
o darle mantenimiento.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico. La
mayoría de los plásticos son susceptibles a diferentes tipos

7
A - Battery port (logement de piles, receptáculo para baterías)
B - Green LED (témoin vert, indicador de verde)
C - Red LED (témoin rouge, indicador de rojo)
A - Battery pack (bloc-pile, paquete de baterías)
B - Battery port (logement de piles, receptáculo para baterías)
C - Green LED (témoin vert, indicador de verde)
D - 4-1/8 in. key hole hanger [«trou de serrure »pour la suspension de
105 mm (4-1/8 po), colgador tipo “bocallave” de 105 mm (4-1/8 pulg.)]
D - Red LED (témoin rouge, indicador de rojo)
E - Depress latches to remove battery pack (enfoncer les attaches pour retirer
le bloc-pile, para extraer el paquete de baterías oprima los pestillos)
A
B
C
A
B
A
E
C
D
Fig. 1
Fig. 2
R86092

991000304
6-18-18 (REV:03)
OPERATOR’S MANUAL
BATTERY CHARGER
MANUEL D’UTILISATION
CHARGEUR DE PILES
MANUAL DEL OPERADOR
CARGADOR DE BATERÍA
R86092
ONE WORLD TECHNOLOGIES, INC.
P.O. Box 1427
Anderson, SC 29622 USA
1-866-539-1710 www.RIDGID.com
RIDGID is a registered trademark of RIDGID, Inc., used under license.
Customer Service Information:
For parts or service, do not return this product to the store. Contact your nearest
RIDGID®authorized service center. Be sure to provide all relevant information when
you call or visit. For the location of the authorized service center nearest you, please
call 1-866-539-1710 or visit us online at www.RIDGID.com.
MODEL NO. ____________________SERIAL NO._______________________________
Service après-vente :
Pour acheter des pièces ou pour un dépannage, ne pas retourner ce produit au
magasin. Contacter le centre de réparations RIDGID®agréé le plus proche. Veiller à
fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite.
Pour obtenir l’adresse du centre de réparations agréé le plus proche, téléphoner au
1-866-539-1710 ou visiter notre site www.RIDGID.com.
NO. DE MODÈLE _______________ NO. DE SÉRIE_____________________________
Información sobre servicio al consumidor:
Para piezas de repuesto o servicio, no devuelva este producto a la tienda. Comuníquese
con el centro de servicio autorizado de productos RIDGID®de su preferencia.
Asegúrese de proporcionar todos los datos pertinentes al llamar o al presentarse
personalmente. Para obtener información sobre el centro de servicio autorizado más
cercano a usted, le suplicamos llamar al 1-866-539-1710 o visitar nuestro sitio en la
red mundial, en la dirección www.RIDGID.com.
NÚM. DE MODELO _____________ NÚM. DE SERIE ___________________________
