RIDGID JobMax R2851 User manual

OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
JobMax™POWER BASE
BASE POUR ENTRAÎNEMENT
JobMax™
BASE DE ALIMENTACIÓN
JobMax™
R2851
To register your RIDGID
product, please visit:
http://register.RIDGID.com
Pour enregistrer votre
produit de RIDGID,
s’il vous plaît la visite:
http://register.RIDGID.com
Para registrar su producto
de RIDGID, por favor visita:
http://register.RIDGID.com
WARNING:
To reduce the risk of injury, the
user must read and understand
the operator’s manual before
using this product.
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS
ADVERTENCIA:
Para reducir el riesgo de lesiones,
el usuario debe leer y comprender
el manual del operador antes de
usar este producto.
AVERTISSEMENT :
Pour réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation
avant d’employer ce produit.
TABLE OF CONTENTS
****************
General Power Tool
Safety Warnings..............................2-3
Power Base Safety Warnings.............3
Symbols..............................................4
Electrical.............................................5
Assembly............................................6
Operation............................................6
Maintenance.......................................7
Illustrations .........................................8
Parts Ordering and
Service ................................Back page
TABLE DES MATIÈRES
****************
Avertissements de sécurité générales
relatives aux outils électriques........2-3
Avertissements de sécurité relatifs
base pour entraînement.....................3
Symboles............................................4
Caractéristiques électriques...............5
Assemblage........................................6
Utilisation ........................................6-7
Entretien .............................................7
Illustrations .........................................8
Commande de pièces et
dépannage ........................Page arrière
ÍNDICE DE CONTENIDO
****************
Advertencias de seguridad
para herramientas eléctricas ......... 2-3
Advertencias de seguridad
de base de alimentación ...................3
Símbolos............................................4
Aspectos eléctricos............................5
Armado..............................................6
Funcionamiento............................. 6-7
Mantenimiento...................................7
Illustraciones......................................8
Pedidos de piezas y
servicio .........................Pág. posterior

2 - English
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of elec-
tric shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suit-
able for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is un-
avoidable, use a ground fault circuit interrupter (GFCI)
protected supply. Use of a GFCI reduces the risk of
electric shock.
PERSONAL SAFETY
Stay alert, watch what you are doing and use com-
mon sense when operating a power tool. Do not use
a power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inatten-
tion while operating power tools may result in serious
personal injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to
a rotating part of the power tool may result in personal
injury.
Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
Dress properly. Do not wear loose clothing or jewel-
lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can
be caught in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not wear loose clothing or jewelry. Contain long
hair. Loose clothes, jewelry, or long hair can be drawn
into air vents.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.

3 - English
POWER BASE SAFETY WARNINGS
Use auxiliary handle(s), if supplied with the tool. Loss
of control can cause personal injury.
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting
accessory contacting a “live” wire may make exposed
metal parts of the power tool “live” and could give the
operator an electric shock.
Know your power tool. Read operator’s manual care-
fully. Learn its applications and limitations, as well
as the specific potential hazards related to this tool.
Following this rule will reduce the risk of electric shock,
fire, or serious injury.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1 when assembling parts,
operating the tool, or performing maintenance. Fol-
lowing this rule will reduce the risk of serious personal
injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the risk
of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Inspect tool cords periodically and, if damaged, have
repaired at your nearest authorized service center.
Constantly stay aware of cord location. Following this
rule will reduce the risk of electric shock or fire.
Check damaged parts. Before further use of the
tool, a guard or other part that is damaged should
be carefully checked to determine that it will operate
properly and perform its intended function. Check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting, and any other conditions
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced
by an authorized service center. Following this rule will
reduce the risk of shock, fire, or serious injury.
Make sure your extension cord is in good condi-
tion. When using an extension cord, be sure to use
one heavy enough to carry the current your product
will draw. A wire gauge size (A.W.G.) of at least 16 is
recommended for an extension cord 50 feet or less
in length. A cord exceeding 100 feet is not recom-
mended. If in doubt, use the next heavier gauge. The
smaller the gauge number, the heavier the cord. An
undersized cord will cause a drop in line voltage resulting
in loss of power and overheating.
Inspect for and remove all nails from lumber before
using this tool. Following this rule will reduce the risk of
serious personal injury.
If the power supply cord is damaged, it must be re-
placed only by the manufacturer or by an authorized
service center to avoid risk.
Do not attempt to modify this product or create ac-
cessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
Do not attempt to use the handle without an accessory
head installed. Doing so could result in serious personal
injury.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this product. If
you loan someone this product, loan them these instruc-
tions also.
Keep cutting tools sharp and clean. Properly main-
tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
When servicing a power tool, use only identical re-
placement parts. Follow instructions in the Mainte-
nance section of this manual. Use of unauthorized parts
or failure to follow Maintenance instructions may create
a risk of shock or injury.
GENERAL POWER TOOL SAFETY WARNINGS

4 - English

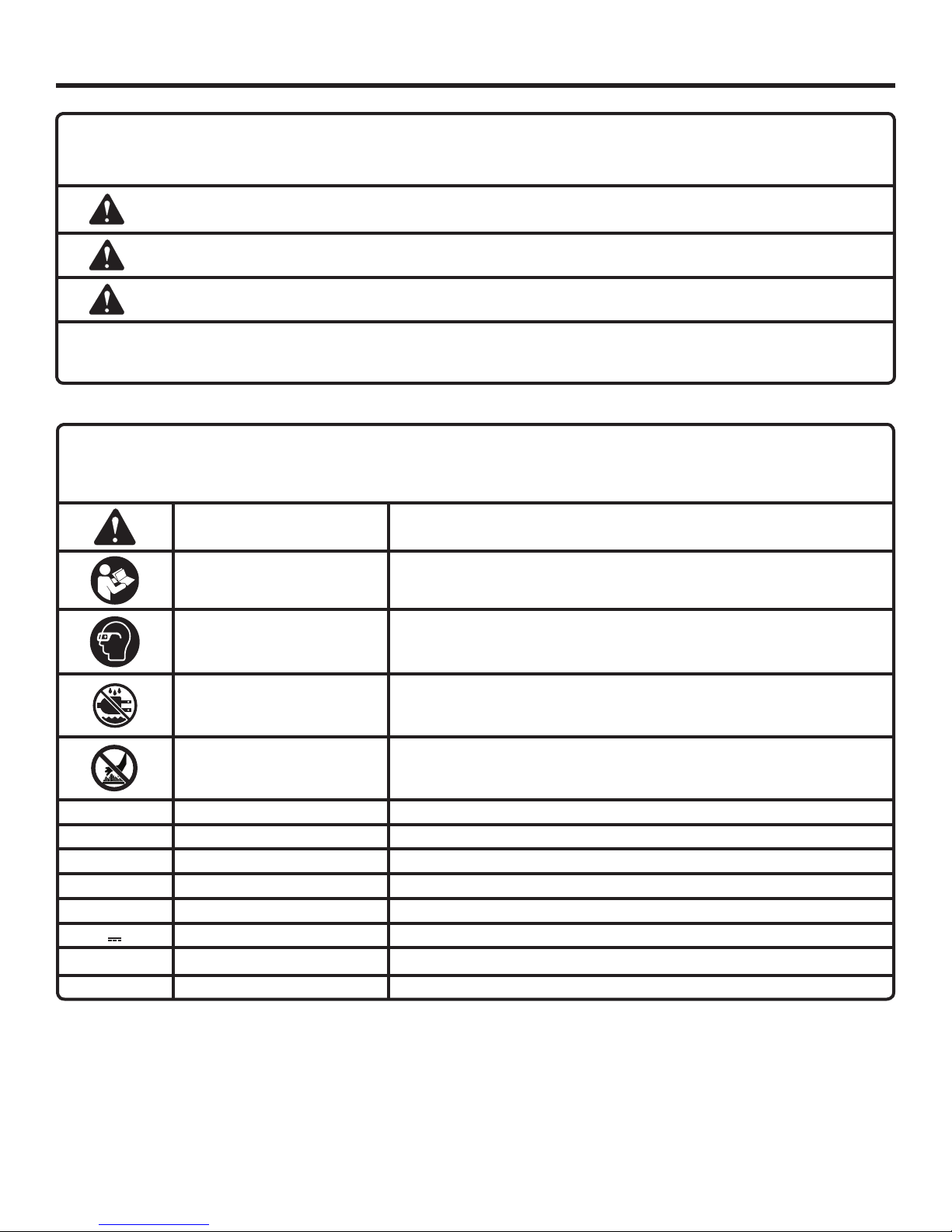

SYMBOLS
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper in-
terpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Eye Protection Always wear eye protection with side shields marked to comply with
ANSI Z87.1.
Wet Conditions Alert Do not expose to rain or use in damp locations.
Hot Surface To reduce the risk of injury or damage, avoid contact with any hot
surface.
V Volts Voltage
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
min Minutes Time
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE:(Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).

5 - English
DOUBLE INSULATION
Double insulation is a concept in safety in electric power
tools, which eliminates the need for the usual three-wire
grounded power cord. All exposed metal parts are isolated
from the internal metal motor components with protecting
insulation. Double insulated tools do not need to be
grounded.
WARNING:
The double insulated system is intended to protect
the user from shock resulting from a break in the
product’s internal wiring. Observe all normal safety
precautions to avoid electrical shock.
NOTE: Servicing of a tool with double insulation requires
extreme care and knowledge of the system and should be
performed only by a qualified service technician. For service,
we suggest you return the tool to your nearest authorized
service center for repair. Always use original factory replace-
ment parts when servicing.
ELECTRICAL CONNECTION
This tool has a precision-built electric motor. It should be
connected to a power supply that is 120 volts, AC only
(normal household current), 60 Hz. Do not operate this
tool on direct current (DC). A substantial voltage drop will
cause a loss of power and the motor will overheat. If your
tool does not operate when plugged into an outlet, double-
check the power supply.
EXTENSION CORDS
When using a power tool at a considerable distance from
a power source, be sure to use an extension cord that has
the capacity to handle the current the tool will draw. An
undersized cord will cause a drop in line voltage, resulting in
overheating and loss of power. Use the chart to determine
the minimum wire size required in an extension cord. Only
round jacketed cords listed by Underwriter’s Laboratories
(UL) should be used.
When working outdoors with a tool, use an extension
cord that is designed for outside use. This type of cord is
designated with “W-A” or “W” on the cord’s jacket.
Before using any extension cord, inspect it for loose or
exposed wires and cut or worn insulation.
**Ampere rating (on tool data plate)
0-2.0 2.1-3.4 3.5-5.0 5.1-7.0 7.1-12.0 12.1-16.0
Cord Length Wire Size (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Used on 12 gauge - 20 amp circuit.
NOTE: AWG = American Wire Gauge
WARNING:
Keep the extension cord clear of the working area.
Position the cord so that it will not get caught on
lumber, tools or other obstructions while you are
working with a power tool. Failure to do so can
result in serious personal injury.
WARNING:
Check extension cords before each use. If
damaged replace immediately. Never use tool with
a damaged cord since touching the damaged area
could cause electrical shock resulting in serious
injury.
ELECTRICAL

6 - English
To turn the tool ON, depress the switch trigger. To turn it
OFF, release the switch trigger and allow the tool to come
to a complete stop. The trigger will not operate the power
base unless an accessory head is attached.
NOTE: A whistling or ringing noise coming from the switch
during use is a normal part of the switch function.
DIRECTION OF ROTATION SELECTOR
(FORWARD/REVERSE/CENTER LOCK)
See Figure 1, page 8.
Set the direction of rotation selector in the OFF (center lock)
position to lock the switch trigger and help prevent accidental
starting when not in use.
Position the direction of rotation selector to the left of the
switch trigger for forward movement. Position the selector
to the right of the switch trigger for reverse movement.
NOTE: The tool will not run unless the direction of rotation
selector is pushed fully to the left or right.
NOTICE:
To prevent gear damage, always allow the tool
to come to a complete stop before changing the
direction of rotation.
INSTALLING/REMOVING ACCESSORY HEAD
See Figure 2, page 8.
Disconnect the power base from the power supply.
Depress the latches on both sides of the power base with
one hand while pulling the head away from the tool with
your other hand.
Place the desired accessory head on the power base and
push until the latches click into position. Pull on the head
to make sure it is securely installed before operation.
NOTE: The head can be installed at 90° angles to best
suit your application needs.
WARNING:
Do not allow familiarity with products to make you
careless. Remember that a careless fraction of a
second is sufficient to inflict severe injury.
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1. Failure to do
so could result in objects being thrown into your
eyes, resulting in possible serious injury.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product.
The use of attachments or accessories not
recommended can result in serious personal injury.
APPLICATIONS
You may use this product for the purposes listed below:
Numerous applications are available depending upon the
accessory installed. Refer to the operator’s manual for
the accessory head to determine available applications
while using that head.
Avoid running the tool at low speeds for extended periods
of time. Running at low speeds under constant usage may
cause the tool to become overheated. If this occurs, cool the
tool by running it without a load and at full speed.
LED LIGHT
See Figure 1, page 8.
The LED light, located above the switch trigger, illuminates
when the switch trigger is depressed. This provides extra
light for increased visibility.
VARIABLE SPEED SWITCH TRIGGER
See Figure 1, page 8.
The variable speed switch trigger delivers higher speed with
increased trigger pressure and lower speed with decreased
trigger pressure.
OPERATION
ASSEMBLY
WARNING:
Do not use this product if it is not completely
assembled or if any parts appear to be missing or
damaged. Use of a product that is not properly and
completely assembled or with damaged or missing
parts could result in serious personal injury.
If any parts are damaged or missing, please call 1-866-539-1710 for assistance.
WARNING:
Do not attempt to modify this product or create
accessories or attachments not recommended
for use with this product. Any such alteration
or modification is misuse and could result in a
hazardous condition leading to possible serious
personal injury.

7 - English
WARNING:
Before inspecting, cleaning, or performing any
maintenance, make sure the direction of rotation
switch is in the center lock position, wait for all
moving parts to stop, and disconnect from the
power supply. Failure to follow these instructions
can result in death, serious personal injury, or
property damage.
WARNING:
When servicing use only identical replacement
parts. Use of any other parts may create a hazard
or cause product damage.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
MAINTENANCE
WARNING:
Do not at any time let brake fluids, gasoline,
petroleum-based products, penetrating oils, etc.,
come in contact with plastic parts. Chemicals can
damage, weaken or destroy plastic which may
result in serious personal injury.
POWER SUPPLY CORD REPLACEMENT
If replacement of the power supply cord is necessary, this
must be done by an authorized service center in order to
avoid a safety hazard.
REPLACING THE DRIVE GEAR COVER
See Figure 3, page 8.
If over time you notice the noise of the tool getting louder
than usual, check the condition of the drive gear cover. If the
cap is excessively damaged so that the metal gear is clearly
visible, remove it and replace with the spare cap included.
NOTE: To reduce the noise level of the tool, do not operate
without the drive gear cover installed.
NOTE: ILLUSTRATIONS START ON PAGE 8
AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.
This product has a 90-Day Satisfaction Guarantee Policy, as well as a Three-year Limited Warranty.
For Warranty and Policy details, please go to www.RIDGID.com
or call (toll free) 1-866-539-1710.

2 - Français
AVERTISSEMENT
Lire tous les avertissements et toutes les
instructions. Ne pas suivre l’ensemble des
avertissements et des instructions peut entraîner une
électrocution, un incendie ou des blessures graves.
Conserver les avertissements et les instructions à des fins de
référence ultérieure. Le terme « outil motorisé », utilisé dans tous
les avertissements ci-dessous désigne tout outil fonctionnant sur
secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les endroits
encombrés ou sombre s sont propices aux accidents.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou vapeurs.
Garder les enfants et badauds à l’écart pendant l’utilisation
d’un outil électrique. Les distractions peuvent causer une
perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre à
la prise secteur utilisée. Ne jamais modifier la fiche, de
quelque façon que ce soit. Ne jamais utiliser d’adaptateurs
de fiche avec des outils mis à la terre. Les fiches et prises
non modifiées réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru lorsque
le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou l’humidité.
La pénétration d’eau dans ces outils accroît le risque de choc
électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter l’outil et
ne jamais débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l’écart de la chaleur, de l’huile, des
objets tranchants et des pièces en mouvement. Un cordon
endommagé ou emmêlé accroît le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialement conçu à cet effet. Utiliser un cordon conçu
pour l’usage extrérieur pour réduire les risques de choc
électrique.
S’il est nécessaire d’utiliser l’outil électrique dans un
endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI).L’utilisation d’un GFCI réduit le risque
de décharge électrique.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique. Ne
pas utiliser cet outil en état de fatigue ou sous l’influence
de l’alcool, de drogues ou de médicaments. Un moment
d’inattention pendant l’utilisation d’un outil électrique peut
entraîner des blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que le
commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur ou
brancher un outil dont le commutateur est en position de
marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil peut
causer des blessures.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Ceci permettra de mieux contrôler
l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements
amples, ni bijoux. Garder les cheveux, les vêtements et les
gants à l’écart des pièces en mouvement. Les vêtements
amples, bijoux et cheveux longs peuvent se prendre dans les
pièces en mouvement.
Si les outils sont équipés de dispositifs de dépoussiérage,
s’assurer qu’ils sont connectés et correctement utilisés.
L’usage de ces dispositifs de dépoussiérage peut réduire les
dangers présentés par la poussière.
Ne porter ni vêtements amples, ni bijoux. Attacher ou
couvrir les cheveux longs. Les vêtements amples, bijoux et
cheveux longs peuvent se prendre dans les ouïes d’aération.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent de
mieux contrôler l’outil en cas de situation imprévue.
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES
Ne pas forcer l’outil. Utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail mieux
et de façon moins dangereuse s’il est utilisé dans les limites
prévues.
Ne pas utiliser l’outil si le commutateur ne permet pas de
le mettre en marche ou de l’arrêter. Tout outil qui ne peut
pas être contrôlé par son commutateur est dangereux et doit
être réparé.
Débrancher l’outil et/ou retirer le bloc-piles avant
d’effectuer des réglages, de changer d’accessoire ou de
remiser l’outil. Ces mesures de sécurité préventives réduisent
les risques de démarrage accidentel de l’outil.
Ranger les outils motorisés hors de la portée des enfants
et ne laisser personne n’étant pas familiarisé avec l’outil ou
ces instructions utiliser l’outil. Dans les mains de personnes
n’ayant pas reçu des instructions adéquates, les outils sont
dangereux.
Entretenir les outils motorisés. Vérifier qu’aucune pièce
mobile n’est mal alignée ou bloquée, qu’aucune pièce
n’est brisée et s’assurer qu’aucun autre problème ne
risque d’affecter le bon fonctionnement de l’outil. En
cas de dommages faire réparer l’outil avant de l’utiliser de
nouveau. Beaucoup d’accidents sont causés par des outils
mal entretenus.
ADVERTISSEMENTS DE SÉCURITÉ GÉNÉRALES RELATIVES
AUX OUTILS ÉLECTRIQUES

3 - Français
AVERTISSEMENTS DE SÉCURITÉ RELATIFS BASE POUR
ENTRAÎNEMENT
Utiliser la poignée auxiliaire(s), si elle est fournie avec
l’outil. La perte de contrôle peut causer des blessures.
Tenir l’outil par ses surfaces de préhension lors des
opérations pendant lesquelles l’accessoire de coupe
peut entrer en contact avec du câblage caché ou
avec son propre cordon d’alimentation. Le contact
d’un accessoire de coupe avec un fil sous tension
« électrifie » les pièces métalliques exposées de l’outil et peut
électrocuter l’utilisateur.
Apprendre à connaître l’outil. Lire attentivement le manuel
d’utilisation. Apprendre les applications et les limites de
l’outil, ainsi que les risques spécifiques relatifs à son
utilisation. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1 lors du
montage des pièces, du fonctionnement de l’outil ou au
moment de l’entretien. Le respect de cette règle réduira les
risques de blessures graves.
Protection respiratoire. Porter un masque facial ou un
masque antipoussière si le travail produit de la poussière.
Le respect de cette consigne réduira les risques de blessures
graves.
Protection auditive. Porter une protection auditive lors de
l’utilisation prolongée. Le respect de cette règle réduira les
risques de blessures graves.
Inspecter régulièrement les cordons d’alimentation des
outils et s’ils sont endommagés, les confier au centre de
réparations agréé le plus proche. Toujours être conscient
de l’emplacement du cordon. Le respect de cette règle
réduira les risques de choc électrique et d’incendie.
Vérifier l’état des pièces. Avant d’utiliser l’outil de nouveau
examiner soigneusement les pièces et dispositifs de
protection qui semblent endommagés afin de déterminer
s’ils fonctionnent correctement et s’ils remplissent les
fonctions prévues. Vérifier l’alignement des pièces mobiles,
s’assurer qu’aucune pièce n’est bloquée ou cassée,
vérifier la fixation de chaque pièce et s’assurer qu’aucun
autre problème ne risque d’affecter le bon fonctionnement
de l’outil. Toute protection ou pièce endommagée doit être
correctement réparée ou remplacée dans un centre de
réparations agréé. Le respect de cette consigne réduira les
risques de choc électrique, d’incendie et de blessures graves.
S’assurer que le cordon prolongateur est en bon état. Si un
cordon prolongateur est utilisé, s’assurer que sa capacité
est suffisante pour supporter le courant de fonctionnement
de l’outil. Un calibre de fil (A.W.G) d’au minimum 16 est
recommandé pour un cordon prolongateur de 15 m (50 pi)
maximum. L’usage d’un cordon de plus de 30 m (100 pi) est
déconseillé. En cas de doute, utiliser un cordon du calibre
immédiatement supérieur. Moins le numéro de calibre
est élevé, plus la capacité du fil est grande. Un cordon de
capacité insuffisante causerait une baisse de la tension de
ligne, entraînant une perte de puissance et une surchauffe.
Inspecter la pièce et retirer les clous éventuels avant
d’utiliser cet outil. Le respect de cette consigne réduira les
risques de blessures graves.
Si le cordon d’alimentation est endommagé, il doit être
remplacé uniquement pas le fabricant ou par un centre de
réparation agréé pour éviter tout risque.
Ne pas essayer de modifier ce produit ou de créer des
accessoires non recommandés pour le produit. De telles
altérations ou modifications sont considérées comme un
usage abusif et peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
Ne pas tenter d’utiliser la poignée si la tête de l’accessoire
n’a pas été installée. Ne pas suivre cette directive peut
entraîner des blessures graves.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels. Si cet
produit est prêté, il doit être accompagné de ces instructions.
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles à
contrôler.
Utiliser l’outil, les accessoires et embouts, etc.
conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage d’un
outil motorisé pour des applications pour lesquelles il n’est
pas conçu peut être dangereux.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques à
celles d’origine. Ceci assurera le maintien de la sécurité de
l’outil.
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux
instructions de la section Entretien de ce manuel. L’usage
de pièces non autorisées ou le non-respect des instructions
peut présenter des risques de choc électrique ou de blessures.
ADVERTISSEMENTS DE SÉCURITÉ GÉNÉRALES RELATIVES
AUX OUTILS ÉLECTRIQUES

4 - Français
SYMBOLES
Certains des symboles ci-dessous peuvent être présents sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de
sécurité Indique un risque de blessure potentiel.
Lire le manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à
bien comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.
Avertissement
concernant l’humidité Ne pas exposer à la pluie ou l’humidité.
Surface brûlante Pour éviter les risques de blessures ou de dommages, éviter tout
contact avec les surfaces brûlantes.
V Volts Tension
A Ampères Intensité
Hz Hertz Fréquence (cycles par seconde)
W Watt Alimentation
min Minutes Temps
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation
de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant les
dommages matériels).

5 - Français
CORDONS PROLONGATEURS
Lors de l’utilisation d’un outil électrique à grande distance
d’une prise secteur, veiller à utiliser un cordon prolongateur
d’une capacité suffisante pour supporter l’appel de courant
de l’outil. Un cordon de capacité insuffisante causerait
une baisse de la tension de ligne, entraînant une perte de
puissance et une surchauffe. Se reporter au tableau ci-
dessous pour déterminer le calibre minimum de fil requis
pour un cordon donné. Utiliser exclusivement des cordons à
gaine cylindrique homologués par Underwriter’s Laboratories
(UL).
Pour le travail à l’extérieur, utiliser un cordon prolongateur
spécialement conçu à cet effet. Ce type de cordon porte
l’inscription « W-A » ou « W » sur sa gaine.
Avant d’utiliser un cordon prolongateur, vérifier que ses fils
ne sont ni détachés ni exposés et que son isolation n’est ni
coupée, ni usée.
**Intensité nominale (sur la plaquette signalétique de l’outil)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longueur du cordon Calibre de fil (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Utilisé sur circuit de calibre 12 - 20 A.
NOTE : AWG = American Wire Gauge
AVERTISSEMENT :
Maintenir le cordon prolongateur à l’écart de la
zone de travail. Lors du travail avec un cordon
électrique, placer le cordon de manière à ce qu’il ne
risque pas de se prendre dans les pièces de bois,
outils et autres obstacles. Ne pas prendre cette
précaution peut entraîner des blessures graves.
AVERTISSEMENT :
Vérifier l’état des cordons prolongateurs avant
chaque utilisation. Remplacer immédiatement tout
cordon endommagé. Ne jamais utiliser un outil
dont le cordon d’alimentation est endommagé, car
tout contact avec la partie endommagée pourrait
causer un choc électrique et des blessures graves.
DOUBLE ISOLATION
La double isolation est un dispositif de sécurité utilisé sur les
outils à moteur électriques, éliminant le besoin de cordon
d’alimentation habituel à trois fils avec terre. Toutes les
pièces métalliques exposées sont isolées des composants
internes du moteur par l’isolation protectrice. Les outils à
double isolation ne nécessitent pas de mise à la terre.
AVERTISSEMENT :
Le système à double isolation est conçu pour
protéger l’utilisateur contre les chocs électriques
causés par une rupture du câblage interne de le
produit. Prendre toutes les précautions de sécurité
normales pour éviter les chocs électriques.
NOTE : La réparation d’un outil à double isolation exigeant
des précautions extrêmes ainsi que la connaissance du
système, elle ne doit être confiée qu’à un réparateur qualifié.
En ce qui concerne les réparations, nous recommandons de
confier l’outil au centre de réparation le plus proche. Utiliser
exclusivement des pièces d’origine pour les réparations.
CONNEXIONS ÉLECTRIQUES
Ce produit est équipé d’un moteur électrique de précision.
Il doit être branché uniquement sur une alimentation 120 V,
c.a. (courant résidentiel standard), 60 Hz. Ne pas utiliser
cet outil sur une source de courant continu (c.c.). Une chute
de tension importante causerait une perte de puissance et
une surchauffe du moteur. Si l’outil ne fonctionne pas une
fois branché, vérifier l’alimentation électrique.
CARACTÉRISTIQUES ÉLECTRIQUES

6 - Français
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’produit faire
oublier la prudence. Ne pas oublier qu’une fraction
de seconde d’inattention peut entraîner des
blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1.
Si cette précaution n’est pas prise, des objets
peuvent être projetés dans les yeux et causer des
lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’produits ou accessoires non
recommandés pour cet outil. L’utilisation de pièces
et accessoires non recommandés peut entraîner
des blessures graves.
APPLICATIONS
Ce produit peut être utilisé pour les applications ci-dessous:
Il est possible d’effectuer de nombreuses applications,
selon la accessoire qui a été installée. Consulter le
manuel d’utilisation de chaque tête d’accessoire afin de
déterminer les applications disponibles lors de l’utilisation
d’une d’accessoire.
Éviter d’utiliser l’outil à basse vitesse pendant des périodes
prolongées. Ceci pourrait causer une surchauffe. Si l’outil
surchauffe, la refroidir en la laissant tourner à vide et à la
vitesse maximum.
LAMPE DÉL
Voir la figure 1, page 8.
La lampe DÉL, situé ci-dessous de la gâchette, il allume
automatiquement lorsque l’utilisateur qu’il enfonce la
gâchette. Cela procure plus de lumière pour une visibilité
accrue.
GÂCHETTE À VARIATION DE VITESSE
Voir la figure 1, page 8.
La gâchette avec variation de vitesse procurera des vitesses
plus élevées si une pression accrue est exercée et des
vitesses moins élevées dans le cas d’une pression réduite.
Pour mettre la perceuse EN MARCHE, appuyer sur la
gâchette. Pour ÉTEINDRE la perceuse, relâcher la gâchette
et laisser le mandrin parvenir à l’arrêt complet et laisser
l’outil parvenir à l’arrêt complet. La gâchette ne permet pas
de faire fonctionner la base pour entraînement si aucun
accessoire n’est fixé.
NOTE : Un bruit de sifflement ou de tintement provenant
de la gâchette pendant l’utilisation est une situation normale
pour cet interrupteur.
SÉLECTEUR DE SENS DE ROTATION
(AVANT / ARRIÈRE / POSITION CENTRALE
VERROUILLÉE)
Voir la figure 1, page 8.
Régler le sélecteur de sens de rotation à la position OFF
(position centrale verrouillée) pour verrouiller la gâchette
pour réduire la possibilité d’un démarrage accidentel lorsque
l’appareil n’est pas utilisé.
Positionner le sélecteur de sens de rotation du côté gauche
de la gâchette pour pouvoir percer vers l’avant. Positionner
le sélecteur de sens de rotation du côté droit de la gâchette
pour inverser le sens de rotation.
NOTE : La perceuse ne peut fonctionner que si le sélecteur
de sens de rotation est poussé à fond vers la droite ou la
gauche.
AVIS :
Pour éviter des dommages aux engrenages,
toujours laisser l’outil parvenir à l’arrêt complet
avant de changer de sens de rotation.
UTILISATION
ASSEMBLAGE
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes
ou endommagées. L’utilisation d’un produit
dont l’assemblage est incorrect ou incomplet
ou comportant des pièces endommagées ou
absentes représente un risque de blessures graves.
Si des pièces manquent ou sont endommagées, téléphoner au 1-866-539-1710 pour obtenir de l’aide.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer
des accessoires non recommandés. De telles
altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des
conditions dangereuses, risquant d’entraîner des
blessures graves.

7 - Français
ENTRETIEN
AVERTISSEMENT :
Avant d’inspecter, nettoyer ou de procéder à un
entretien quel qu’il soit, s’assurer que le sélecteur
de sens de rotation est en position centrale
verrouillée, attendre l’arrêt complet de toutes
les pieces et débranchez l’outil de la source
d’alimentation. Le non-respect de ces instructions
peut entraîner la mort, des blessures graves ou des
dégâts matériels.
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait
créer une situation dangereuse ou endommager
l’outil.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de
freins, l’essence, les produits à base de pétrole,
les huiles pénétrantes, etc., entrer en contact avec
les pièces en plastique. Les produits chimiques
peuvent endommager, affaiblir ou détruire le
plastique, ce qui peut entraîner des blessures
graves.
REMPLACEMENT DU CORDON
D’ALIMENTATION
S’il y a lieu, le cordon d’alimentation doit être remplacé par
un un centre de réparation agréé afin d’éviter tout risque.
REMPLACEMENT DU COUVERCLE DE
L’ENGRENAGE D’ENTRAÎNEMENT
Voir la figure 3, page 8.
Si vous remarquez avec le temps que le bruit produit par
l’outil devient plus fort qu’à l’habitude, vérifier l’état du
couvercle de l’engrenage d’entraînement. Si le capuchon est
endommagé de façon excessive et que l’engrenage en métal
est clairement visible, retirer le capuchon et le remplacer par
le capuchon de remplacement fourni.
NOTE : Pour réduire le niveau sonore de l’outil, ne pas
l’utiliser si le couvercle de l’engrenage d’entraînement n’a
pas été installé.
ILLUSTRATIONS COMMENÇANT SUR
8 DE PAGE APRÈS LA SECTION ESPAGNOL.
INSTALLATION / RETRAIT DES TÊTES
Voir la figure 2, page 8.
Débranchez le base pour entraînement de l’alimentation.
Appuyer sur les attaches situées des deux côtés de l’outil
à l’aide d’une seule main, tout en retirant la tête de l’outil
avec l’autre main.
Placer la tête désirée sur la base pour entraînement et
appuyer jusqu’à ce que les loquets s’enclenchent en
place. Tirer sur la tête pour s’assurer qu’elle est fixée
solidement avant de commencer l’opération.
NOTE : La tête peut être installée à des angles de 90°
afin de s’adapter à l’application visée.
UTILISATION
Ce produit est accompagné d’une politique de satisfaction de 90 jours et d’une garantie limitée de trois (3) ans.
Pour obtenir les détails de la garantie et de la politique, visiter le site
www.RIDGID.com ou appeler (sans frais) au 1-866-539-1710.

2 - Español
ADVERTENCIA
Lea todas las advertencias de seguridad y las
instrucciones. La inobservancia de las advertencias
e instrucciones puede causar descargas eléctricas,
incendios o lesiones graves.
Guarde todas las advertencias e instrucciones para consultarlas
en el futuro. El término “herramienta eléctrica” en las advertencias
se refiere a las herramientas eléctricas que funcionan con corriente
(con cordón) o las que funcionan con batería (inalámbricas).
ÁREA DE TRABAJO
Mantenga limpia y bien iluminada el área de trabajo. Un área
de trabajo mal despejada o mal iluminada propicia accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los vapores
inflamables.
Mantenga alejados a los niños y circunstantes al maniobrar
una herramienta eléctrica. Toda distracción puede causar la
pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se conectan.
Nunca modifique la clavija de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas eléctricas
dotadas de contacto a tierra. Conectando las clavijas
originales en las tomas de corriente donde corresponden se
disminuye el riesgo de una descarga eléctrica.
Evite el contacto del cuerpo con las superficies de objetos
conectados a tierra, como las tuberías, radiadores, estufas y
refrigeradores. Existe un mayor riesgo de descargas eléctricas
si el cuerpo está haciendo tierra.
No exponga las herramientas eléctricas a la lluvia ni a
condiciones de humedad. La introducción de agua en una
herramienta eléctrica aumenta el riesgo de descargas eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón para
trasladar, desconectar o tirar de la herramienta eléctrica.
Mantenga el cordón lejos del calor, aceite, bordes afilados y
piezas móviles. Los cordones eléctricos dañados o enredados
aumentan el riesgo de descargas eléctricas.
Al utilizar una herramienta eléctrica a la intemperie, use
un cordón de extensión apropiado para el exterior. Usando
un cordón adecuado para el exterior se disminuye el riesgo de
descargas eléctricas.
Si debe operar una herramienta en lugares húmedos, use
un suministro protegido por un interruptor de circuito con
pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de
descargas eléctricas.
SEGURIDAD PERSONAL
Permanezca alerta, preste atención a lo que esté haciendo y
aplique el sentido común al utilizar herramientas eléctricas.
No utilice la herramienta eléctrica si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o
medicamento. Un momento de inatención al utilizar una
herramienta eléctrica puede causar lesiones corporales serias.
Utilice protección el equipo otros. Siempre póngase
protección ocular. El uso de equipo protector como mascarilla
para el polvo, calzado de seguridad, casco y protección para
los oídos en las circunstancias donde corresponda disminuye
el riesgo de lesiones.
Evite que la herramienta se active accidentalmente.
Asegúrese de que el interruptor esté en la posición de
apagado antes de conectar la herramienta a un suministro
de corriente o de colocar un paquete de baterías. Transportar
herramientas eléctricas con el dedo en el interruptor o enchufar
herramientas eléctricas que tienen el interruptor encendido
puede ocasionar accidentes.
Retire toda llave o herramienta de ajuste antes de encender
la herramienta eléctrica. Toda llave o herramienta de ajuste
dejada en una pieza giratoria de la herramienta eléctrica puede
causar lesiones.
No estire el cuerpo para alcanzar mayor distancia. Mantenga
una postura firme y buen equilibrio en todo momento. De
esta manera se logra un mejor control de la herramienta eléctrica
en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas ni joyas.
Mantenga el cabello, la ropa y los guantes alejados de las
piezas móviles. Las ropas holgadas y las joyas, así como el
cabello largo, pueden engancharse en las piezas móviles.
Si se suministran dispositivos para conectar mangueras de
extracción y captación de polvo, asegúrese de que éstas
estén bien conectadas y se usen correctamente. El uso de
la captación de polvo puede reducir los peligros relacionados
con éste.
No vista ropas holgadas ni joyas. Recójase el cabello si
está largo. Las ropas holgadas y las joyas, así como el cabello
largo, pueden resultar atraídas hacia el interior de las aberturas
de ventilación.
No utilice la unidad al estar en una escalera o en un
soporte inestable. Una postura estable sobre una superficie
sólida permite un mejor control de la herramienta eléctrica en
situaciones inesperadas.
EMPLEO Y CUIDADO DE LA HERRAMIENTA
ELÉCTRICA
  No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura el
trabajo, si además se maneja a la velocidad para la que está
diseñada.
No utilice la herramienta si el interruptor no enciende o
no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.
Desconecte la clavija del suministro de corriente o
retire el paquete de baterías de la herramienta eléctrica,
según sea el caso, antes de efectuarle cualquier ajuste,
cambiarle accesorios o guardarla. Tales medidas preventivas
de seguridad reducen el riesgo de poner en marcha
accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas fuera del
alcance de los niños y no permita que las utilicen personas
no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas en manos de
personas no capacitadas en el uso de las mismas.
ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS

3 - Español
ADVERTENCIAS DE SEGURIDAD DE BASE DE ALIMENTACIÓN
Utilice el mango auxiliar(s), si se suministra con la
herramienta. Cualquier pérdida de control puede causar
lesiones.
Sujete la herramienta eléctrica por los asideros aislados
cuando realice una operación en la que el accesorio de
corte pueda entrar en contacto con cables ocultos o con
su propio cable. Al cortar un accesorio que se encuentre en
contacto con un cable con corriente, las piezas metálicas de
la herramienta eléctrica podrían “cargarse con corriente” y el
operador podría sufrir una descarga eléctrica.
Familiarícese con su herramienta eléctrica. Lea
cuidadosamente el manual del operador. Aprenda sus usos
y limitaciones, así como los posibles peligros específicos
de esta herramienta eléctrica. Con el cumplimiento de esta
regla se reduce el riesgo de una descarga eléctrica, incendio o
lesión seria.
Siempre use protección ocular con laterales protectores
con la marca de cumplimiento con la norma ANSI Z87.1
al ensamblar piezas, utilizar la herramienta o llevar a cabo
tareas de mantenimiento. Con el cumplimiento de esta regla
se reduce el riesgo de lesiones corporales serias.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones serias.
Protéjase los oídos. Durante períodos prolongados de
utilización del producto, póngase protección para los
oídos. Con el cumplimiento de esta regla se reduce el riesgo
de lesiones corporales serias.
Inspeccione periódicamente los cordones eléctricos de las
herramientas, y si están dañados, permita que los reparen
en el centro de servicio autorizado más cercano de la
localidad. Observe constantemente la ubicación del cordón
eléctrico. Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica o incendio.
Revise para ver si hay piezas dañadas. Antes de seguir
utilizando la herramienta, es necesario inspeccionar
cuidadosamente toda protección o pieza dañada para
determinar si funcionará correctamente y desempeñará la
función a la que está destinada. Verifique la alineación de las
partes móviles, que no haya atoramiento de las mismas, que
no haya piezas rotas, el montaje de las piezas y cualquier
otra condición que pudiera afectar su funcionamiento.
Toda protección o pieza que esté dañada debe repararse
apropiadamente o reemplazarse en un centro de servicio
autorizado. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica, incendio o lesión grave.
Asegúrese de que esté en buen estado el cordón de
extensión. Al utilizar un cordón de extensión, utilice uno del
suficiente calibre para soportar la corriente que consume
el producto. Se recomienda que los conductores sean
de calibre 16 (A.W.G.) por lo menos, para un cordón de
extensión de 15 metros (50 pies) de largo o menos. No
se recomienda utilizar un cordón de más de 100 pies (30
metros) metros de largo. Si tiene dudas, utilice un cordón del
calibre más grueso siguiente. Cuanto menor es el número
de calibre, mayor es el grueso del cordón. Un cordón de
un calibre insuficiente causa una caída en el voltaje de línea, y
produce recalentamiento y pérdida de potencia.
Inspeccione la madera y elimine todos los clavos presentes
en la misma antes de usar esta herramienta. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
serias.
Si está dañado el cordón de corriente, debe ser reemplazado
únicamente por el fabricante o en un centro de servicio
autorizado para evitar riesgos.
No intente modificar este producto ni hacer accesorios
no recomendados para la misma. Cualquier alteración o
modificación constituye maltrato el cual puede causar una
condición peligrosa, y como consecuencia posibles lesiones
corporales serias.
No intente usar el mango sin haber instalado un cabezal
accesorio. La inobservancia de esta advertencia podría causar
lesiones personales graves.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar esta
producto. Si presta a alguien esta producto, facilítele también
las instrucciones.
Preste servicio a las herramientas eléctricas. Revise para
ver si hay desalineación o atoramiento de piezas móviles,
ruptura de piezas o cualquier otra condición que pueda
afectar el funcionamiento de la herramienta. Si está dañada
la herramienta eléctrica, permita que la reparen antes de
usarla. Numerosos accidentes son causados por herramientas
eléctricas mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias. Las
herramientas de corte bien cuidadas y con bordes bien afilados,
tienen menos probabilidad de atascarse en la pieza de trabajo
y son más fáciles de controlar.
Utilice la herramienta eléctrica, los accesorios y brocas,
hojas y cuchillas de corte, ruedas de esmeril, etc. de
conformidad con estas instrucciones, tomando en cuenta
las condiciones de trabajo y la tarea por realizar. Si se utiliza
la herramienta eléctrica para operaciones diferentes de las
indicadas podría originar una situación peligrosa.
SERVICIO
Permita que un técnico de reparación calificado preste
servicio a la herramienta eléctrica, y sólo con piezas de
repuesto idénticas. De esta manera se mantiene la seguridad
de la herramienta eléctrica.
Al dar servicio a una herramienta eléctrica, sólo utilice
piezas de repuesto idénticas. Siga las instrucciones
señaladas en la sección Mantenimiento de este manual.
El empleo de piezas no autorizadas o el incumplimiento de
las instrucciones de mantenimiento puede significar un riesgo
de descarga eléctrica o de lesiones.
ADVERTENCIAS DE SEGURIDAD PARA HERRAMIENTAS
ELÉCTRICAS

4 - Español
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender su
significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el producto.
SÍMBOLO NOMBRE DENOMINACIÓN/EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender
el manual del operador antes de usar este producto.
Protección ocular Siempre póngase protección ocular con protección lateral con la
marca de cumplimiento de la norma ANSI Z87.1.
Alerta de condiciones
húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.
Superficie caliente Para reducir el riesgo de lesiones corporales o daños materiales evite
tocar toda superficie caliente.
V Voltios Voltaje
A Amperios Corriente
Hz Hertz Frecuencia (ciclos por segundo)
W Watts Potencia
min Minutos Tiempo
Corriente continua Tipo o característica de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc., por minuto
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO: Indica una situación peligrosa, la cual, si no se evita, causará la muerte o lesiones
serias.
ADVERTENCIA: Indica una situación peligrosa, la cual, si no se evita, podría causar la muerte o
lesiones serias.
PRECAUCIÓN: Indica una situación peligrosa, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica la información que se considera
importante, pero no relacionada con lesiones potenciales (por ej. en relación a
daños a la propiedad).

5 - Español
CORDONES DE EXTENSIÓN
Al utilizar una herramienta eléctrica a una distancia
considerable de la fuente de voltaje, asegúrese de utilizar
un cordón de extensión con la suficiente capacidad para
soportar la corriente de consumo de la herramienta. Un
cordón de un calibre insuficiente causa una caída en el
voltaje de línea, la cual a su vez produce recalentamiento
y pérdida de potencia. Básese en la tabla suministrada
para determinar el grueso mínimo requerido del cordón de
extensión. Solamente deben utilizarse cordones con forro
redondo registrados en Underwriter’s Laboratories (UL).
Al trabajar a la intemperie con una herramienta, utilice un
cordón de extensión fabricado para uso en el exterior. Este
tipo de cordón lleva las letras “W-A” o "W" en el forro.
Antes de utilizar un cordón de extensión, inspecciónelo para
ver si tiene conductores flojos o expuestos y aislamiento
cortado o gastado.
**Amperaje (aparece en la placa frontal)
0-2,0 2,1-3,4 3,5-5,0 5,1-7,0 7,1-12,0 12,1-16,0
Longitud
del cordón Calibre conductores (A.W.G.)
25' 16 16 16 16 14 14
50' 16 16 16 14 14 12
100' 16 16 14 12 10 —
**Se usa en los circuitos de calibre 12 de 20 amperes.
NOTA: AWG = Calibre conductores norma americana
ADVERTENCIA:
Mantenga el cordón de extensión fuera del
área de trabajo. Al trabajar con una herramienta
eléctrica, coloque el cordón de tal manera que no
pueda enredarse en la madera, herramientas ni
en otras obstrucciones. La inobservancia de esta
advertencia puede causar lesiones serias.
ADVERTENCIA:
Inspeccione los cordones de extensión cada vez
antes de usarlos. Si están dañados reemplácelos
de inmediato. Nunca utilice la herramienta con un
cordón dañado, ya que si toca la parte dañada
puede producirse una descarga eléctrica, y las
consecuentes lesiones serias.
DOBLE AISLAMIENTO
El doble aislamiento es una característica de seguridad de
las herramientas eléctricas, la cual elimina la necesidad
de usar el típico cordón eléctrico de tres conductores con
conexión a tierra. Todas las partes metálicas expuestas están
aisladas de los componentes metálicos internos del motor
por medio de aislamiento de protección. No es necesario
conectar a tierra las herramientas con doble aislamiento.
ADVERTENCIA:
El sistema de doble aislamiento está destinado a
proteger al usuario contra las descargas eléctricas
resultantes de la ruptura del aislamiento interno de
la producto. Observe todas las precauciones de
seguridad para evitar descargas eléctricas.
NOTA: El mantenimiento de una herramienta con doble
aislamiento requiere sumo cuidado y conocimiento del
sistema, y únicamente deben realizarlo técnicos de servicio
calificados. Para el servicio de la herramienta, le sugerimos
llevarla al centro de servicio autorizado más cercano para
toda reparación. Siempre utilice piezas de repuesto de la
fábrica original al dar servicio a la unidad.
CONEXIÓN ELÉCTRICA
Esta herramienta dispone de un motor eléctrico fabricado
con precisión. Debe conectarse únicamente a una línea
de voltaje de 120 Volts, de corriente alterna solamente
(corriente normal para uso doméstico), 60 Hertz. No
utilice esta herramienta con corriente continua (CC). Una
caída considerable de voltaje causa una pérdida de potencia
y el recalentamiento del motor. Si la herramienta no funciona
al conectarla en una toma de corriente, vuelva a verificar el
suministro de voltaje.
ASPECTOS ELÉCTRICOS

6 - Español
ADVERTENCIA:
No permita que su familarización con las
herramientas lo vuelva descuidado. Tenga presente
que un descuido de un instante es suficiente para
causar una lesión grave.
ADVERTENCIA:
Siempre póngase protección ocular con protección
lateral con la marca de cumplimiento de la norma
ANSI Z87.1. La inobservancia de esta advertencia
puede permitir que los objetos lanzados hacia los
ojos puedan provocarle lesiones graves.
ADVERTENCIA:
No utilice ningún aditamento o accesorio
no recomendado por el fabricante de esta
herramienta. El empleo de aditamentos o
accesorios no recomendados podría causar
lesiones serias.
USOS
Este producto puede emplearse para los fines siguientes:
Existen numerosas aplicaciones, según el accesorio
que se instale. Consulte el manual del operador de cada
cabezal accesorio para determinar las aplicaciones
apropiadas que posee cada accesorio.
Evite utilizar la herramienta a velocidad baja durante períodos
de tiempo prolongados. Si se hace funcionar la herramienta
a baja velocidad en uso constante puede recalentarse. Si
ocurre tal situación, enfríe la herramienta poniéndolo a
funcionar en vacío y a toda velocidad.
LUZ LED
Vea la figura 1, página 8.
El luz LED en el mango, la cual está situada abajo del gatillo
del interruptor, ilumina cuando el gatillo del interruptor está
FUNCIONAMIENTO
presionado. De esta manera se suministra luz adicional para
mayor visibilidad.
GATILLO DEL INTERRUPTOR DE VELOCIDAD
VARIABLE
Vea la figura 1, página 8.
El gatillo de velocidad variable produce mayor velocidad
cuanta mayor presión se aplica en el gatillo, y menor
velocidad cuanta menor presión se aplica en el mismo.
Para ENCENDER el taladro, oprima el gatillo del interruptor.
Para DETENER el taladro, suelte el gatillo del interruptor y
permita que se detenga completamente el portabrocas y
permita que se detenga completamente la herramienta. El
gatillo no pondrá en funcionamiento la manivela eléctrica a
menos que se acople un cabezal accesorio.
NOTA: Un silbido o zumbido que viene del interruptor
durante el uso es una parte normal de la función del
interruptor.
SELECTOR DE SENTIDO DE ROTACIÓN
(MARCHA ADELANTE/ATRÁS/SEGURO EN EL CENTRO)
Vea la figura 1, página 9.
Ajuste el selector de sentido de rotación en la posición de
APAGADO (seguro en el centro) para bloquear el gatillo
del interruptor y ayudar a prevenir un arranque accidental
cuando no esté en uso.
Ubique el selector de sentido de rotación a la izquierda del
gatillo del interruptor para taladrar hacia adelante. Ubique el
selector a la derecha del gatillo del interruptor para taladrar
hacia atrás.
NOTA: El taladro no funciona a menos que se empuje el
selector de dirección de giro completamente a la izquierda
o derecha.
AVISO:
Para evitar dañar el engranaje, antes de cambiar
el sentido de rotación siempre permita que se
detenga completamente el herramienta.
ARMADO
ADVERTENCIA:
No use este producto si no está totalmente
ensamblado o si alguna pieza falta o está dañada.
El uso de un producto que no está adecuadamente
y completamente ensamblado o posee partes
dañadas o faltantes puede resultar en lesiones
personales graves.
Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-866-539-1710 donde le brindaremos asistencia.
ADVERTENCIA:
No intente modificar este producto ni hacer
accesorios no recomendados para el mismo.
Cualquier alteración o modificación constituye
maltrato y puede causar una condición peligrosa,
y como consecuencia posibles lesiones corporales
graves.

7 - Español
MANTENIMIENTO
ADVERTENCIA:
Antes de inspeccionar, limpiar o de efectuar
cualquier tarea de mantenimiento, asegúrese de
que el selector de sentido de rotación esté en la
posición de seguro en el centro, espere a que
se detengan todas las piezas en movimiento y
desconecte el suministro de corriente. Si no se
observan estas instrucciones, podrían producirse
la muerte, lesiones graves o daño materiales.
ADVERTENCIA:
Para el servicio de la unidad sólo utilice piezas de
repuesto idénticas. El empleo de piezas diferentes
puede presentar un peligro o causar daños al
producto.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas de plástico.
La mayoría de los plásticos son susceptibles a diferentes
tipos de solventes comerciales y pueden resultar dañados.
Utilice paños limpios para eliminar la suciedad, el polvo, el
aceite, la grasa, etc.
ADVERTENCIA:
No permita en ningún momento que fluidos para
frenos, gasolina, productos a base de petróleo,
aceites penetrantes, etc., lleguen a tocar las piezas
de plástico. Las sustancias químicas pueden
dañar, debilitar o destruir el plástico, lo cual a su
vez puede producir lesiones serias.
REEMPLAZO DEL CORDÓN DE CORRIENTE
Un centro de servicio autorizado deben cambiar el cordón de
corriente, en caso de que sea necesario, para evitar peligros.
REEMPLAZO DE LA TAPA DEL CUBIERTA
PARA LOS ENGRANAJES IMPULSORES
Vea la figura 3, página 8.
Si con el transcurso del tiempo nota que la herramienta hace
más ruido que el habitual, verifique el estado de la tapa del
cubierta para los engranajes impulsores. Si la tapa está
demasiado dañada y se puede ver claramente el engranaje
de metal, retírela y reemplácela con el repuesto incluido.
NOTA: Si desea reducir el nivel de ruido de la herramienta,
no la accione sin antes haber instalado la tapa del cubierta
para los engranajes impulsores.
INSTALACIÒN LA CABEZA ACCESORIO
Vea la figura 2, página 8.
Desconecte la base de alimentacióndel suministro de
voltaje
Oprima los pestillos en ambos lados de la base de
alimentacióncon una mano mientras tira del cabezal
accesorio hacia afuera de la herramienta con la otra.
Coloque la cabeza accesorio en el base de alimentacióny
empuje hasta que los pestillos hagan clic y queden fijos
en su posición. Tire del cabezal para asegurarse de que
esté debidamente instalado antes de proceder a utilizar
el producto.
NOTA: El cabezal accesorio puede instalarse a un ángulo
de 90° para adaptarse mejor a sus necesidades de
aplicación.
FUNCIONAMIENTO
Este producto tiene una política de satisfacción garantizada de 90 días y una garantía limitada de tres años.
Para obtener detalles sobre la garantía y la política de satisfacción garantizada,
diríjase a www.RIDGID.com o llame sin cargo al 1-866-539-1710.

8
R2851
Fig. 2
A - Latches (loquets, broche)
B - Multi-tool head (not included) (tête polvalente outils [pas inclus], cabezal para varias
herramientas [no incluida])
A - LED light (lampe DÉL, luz LED)
B - Variable speed switch trigger (gâchette de commande de vitesse variable, gatillo del interruptor de
velocidad variable)
C - Direction of rotation selector (forward/reverse/center lock) [sélecteur de sens de rotation (avant /
arrière / verrouillage central), selector de sentido de rotación (adelante, atrás, seguro en el centro)]
D - Latches (loquets, pestillos)
E - Drive gear cover (couvercle de l’engrenage d’entraînement, cubierta para los engranajes
impulsores)
A
E
DB
C
C
A - Direction of rotation selector (forward/
reverse/center lock) [sélecteur de sens de
rotation (avant / arrière / verrouillage central),
selector de sentido de rotación (adelante,
atrás, seguro en el centro)]
B - Reverse (arrière, adelante)
C - Forward (avant, atrás)
D - Variable speed switch trigger (gâchette de
commande de vitesse variable, gatillo del
interruptor de velocidad variable)
E - LED light (lampe DÉL, luz LED)
Fig. 1
E
D
C
B
A
A
Fig. 3
A - Drive gear cover (couvercle de l’engrenage
d’entraînement, cubierta para los engranajes
impulsores)
A
B
A
A
