AMW - AMW Q- AMK N - AMC - AMD AN
ISTRUZIONI PER L’UTENTE
USER MANUAL
cod. Doc-0071913 rev. 8 11/2017

AARIA
2
Gentile Cliente,
La ringraziamo per aver preferito un prodotto
RIELLO, un apparecchio innovativo e di qualità
che Le assicurerà benessere per lungo tempo.
Con questo libretto desideriamo fornirle le
informazioni che riteniamo necessarie per un
corretto e più facile utilizzo.
Rinnovati ringraziamenti.
Riello S.p.A.
Conformità
L’apparecchio è conforme alle seguenti
Direttive:
Direttiva Bassa Tensione 2014/35 EU
Direttiva Compatibilità Elettromagnetica
2014/30 EU
Direttiva macchine 2006/42 EC
Direttiva RoHS 2011/65 EU
Garanzia
Il prodotto RIELLO gode di una Garanzia
Convenzionale (valida per Italia, Repubblica di
San Marino, Città del Vaticano), a partire dalla
data di acquisto del prodotto stesso.
Conservare la documentazione di acquisto
fiscalmente valida del prodotto da
presentare all’Assistenza Autorizzata al
momento della richiesta dell’intervento in
garanzia.
Trova l’Assistenza Autorizzata più vicina
visitando il sito www.riello.it

AARIA
3
Indice
1. Avvertenze generali 4
2. Regole fondamentali di sicurezza 5
3. Descrizione 6
4. Telecomando 9
5. Messa in servizio 11
6. Utilizzo del telecomando 12
7. Azzeramento (Reset) 12
8. Regolazione dell’ora corrente 13
9. Ionizzatore 13
10. Funzione notturna 14
11. Programmazione timer 14
12. Programmazione timer avvio automatico 15
13. Programmazione timer arresto automatico 16
14. Programmazione timer avvio e arresto automatico (funzione
in abbinamento) 17
15. Auto 18
16. Riscaldamento 19
17. Raffreddamento 20
18. Deumidificazione 21
20. Ventilazione 22
19. Deflettore aria motorizzato 22
21. Power 23
22. Soft 23
23. Health airflow 24
24. Spegnimento temporaneo 25
25. Spegnimento per lunghi periodi 25
26. Manutenzione 26
27. Pulizia 26
28. Interruttore ausiliario AMW - AMW Q 29
29. Anomalie 30
In alcune parti del libretto sono utilizzati i
simboli:
ATTENZIONE= per azioni che richiedono
particolare cautela ed adeguata
preparazione.
VIETATO= per azioni che non devono
essere assolutamente eseguite.

AARIA
4
1. Avvertenze generali
L’installazione degli apparecchi RIELLO deve
essere effettuata da impresa abilitata ai
sensi del D.M. 37/2008 che, a fine lavoro,
rilasci al proprietario la dichiarazione di
conformità di installazione realizzata a
regola d’arte, cioè in ottemperanza alle
Norme vigenti ed alle indicazioni fornite in
questa pubblicazione.
Questi apparecchi dovranno rispettare la
loro destinazione d’uso compatibilmente
con le loro caratteristiche prestazionali.
Gli apparecchi contengono gas
refrigerante: agire con attenzione affinchè
non vengano danneggiati il circuito gas e
la batteria alettata
Questa pubblicazione deve essere
conservata con cura perché è parte
integrante dell’apparecchio e dovrà
SEMPRE accompagnarlo anche in caso di
cessione ad altro proprietario o utente,
o di trasferimento ad altro impianto. In
caso di danneggiamento o smarrimento
richiedere un’altra copia al Servizio Tecnico
di Assistenza RIELLO di zona.
Gli interventi di riparazione o
manutenzione devono essere eseguiti dal
Servizio Tecnico di Assistenza RIELLO, o da
personale qualificato, secondo quanto
previsto nella presente pubblicazione. Non
modificare o manomettere l’apparecchio
in quanto si possono creare situazioni di
pericolo ed il costruttore dell’apparecchio
non sarà responsabile di eventuali danni
provocati.
In caso di funzionamento anomalo, o
fuoriuscite di liquidi o gas refrigerante,
posizionare l’interruttore generale
dell’impianto su “spento” e chiudere i
rubinetti di intercettazione. Chiamare
con sollecitudine il Servizio Tecnico di
Assistenza RIELLO, oppure personale
professionalmente qualificato.
Non intervenire personalmente
sull’apparecchio.
È esclusa qualsiasi responsabilità
contrattuale ed extracontrattuale
dell’azienda RIELLO per danni causati
a persone, animali o cose, da errori
di installazione, di regolazione e di
manutenzione, o da usi impropri.
Durante i temporali posizionare
l’interruttore generale dell’impianto su
“spento”.
Questa unità contiene gas florurati a
effetto serra coperti dal Protocollo di
Kyoto. Le operazione di manutenzione
e smaltimento devono essere eseguite
solamente da personale qualificato.
Evitare che il locale rimanga chiuso a
lungo. Periodicamente aprire le finestre
per assicurare un corretto ricambio d’aria.
Una temperatura troppo bassa è dannosa
alla salute e costituisce un inutile spreco
di energia. Evitare il contatto diretto con il
flusso dell’aria per un periodo prolungato.

AARIA
5
2. Regole fondamentali di sicurezza
È vietato assolutamente toccare le parti
in movimento, interporsi tra le stesse, o
introdurre oggetti appuntiti attraverso le
griglie.
È vietato l’uso dell’apparecchio ai bambini
e alle persone inabili non assistite.
È vietato aprire gli sportelli di accesso ed
effettuare qualsiasi intervento tecnico
o di pulizia, prima di aver scollegato
l’apparecchio dalla rete di alimentazione
elettrica posizionando l’interruttore
generale dell’impianto su “spento”.
È vietata la regolazione dei deflettori
aria manuali prima di aver scollegato
l’apparecchio dalla rete di alimentazione
elettrica posizionando l’interruttore
generale dell’impianto su spento.
È vietato tirare, staccare, torcere i cavi
elettrici fuoriuscenti dall’apparecchio
anche se questo è scollegato dalla rete di
alimentazione elettrica.
È vietato spruzzare o gettare acqua
direttamente sull’apparecchio.
È vietato salire con i piedi sull’apparecchio,
sedersi e/o appoggiarvi qualsiasi tipo di
oggetto.
È vietato toccare l’apparecchio se si è a
piedi nudi e/o con parti del corpo bagnate
o umide.

AARIA
6
3
21
9
10
4
58 67
2
4
1
3
1 Ingresso aria
2 Filtri di purificazione dell’aria
3 interruttore di emergenza
4 Display
5 Deflettore verticale
6 Deflettore orizzontale
7 Scarico condensa
8 Ionizzatore
9 Griglia di aspirazione
1 Ingresso aria
2 Display
3 Mandata aria
4 Pannello frontale
3. Descrizione
I climatizzatori split della gamma AARIA
sono caratterizzati da tecnologia Inverter e
rappresentano un importante riferimento per
il condizionamento domestico di ambienti di
piccole/medie dimensioni.
AMW - AMW Q
Unità interna per installazione a parete.
Il prodotto è caratterizzato da:
Mobile di copertura in materiale plastico
autoestinguente
Gruppo elettroventilante costituito da
ventola tangenziale e motore a velocità
regolabile
Batteria di scambio costituita da tubi di
rame e alette in alluminio turbolenziate
Ionizzatore (solo AMW)
Sistema filtrante con filtri acrilici rigenerabili
Filtri purificatori
AMW
AMW Q

AARIA
7
3
4
1
2
2
6
3
7
5
4
1
1 Staffa di supporto
2 Quadro elettrico
3 Pannello di copertura
4 Deflettori
5 Connessioni frigorifere
6 Display
7 Griglia di aspirazione
1 Mandata aria
2 Scambiatore di calore
3 Vaschetta raccolta condensa
4 Quadro elettrico
AMK N
Unità interna a cassette per installazione in
controsoffitto.
Il prodotto è caratterizzato da:
Batteria di scambio costituita da tubi di
rame e alette in alluminio turbolenziate
Sistema filtrante con filtri acrilici rigenerabili
Struttura in lamiera zincata rivestita con
materiale isolante a cella chiusa.
Gruppo elettroventilante costituito da
ventola centrifuga e motore a velocità
regolabile.
Pannello di copertura
Realizzato in materiale plastico
autoestinguente, completo di griglia di
aspirazione.
AMD AN (solo con accessorio Ricevitore
infrarossi)
Unità interna per installazione in
controsoffitto.
Il prodotto è caratterizzato da:
Batteria di scambio costituita da tubi di
rame e alette in alluminio turbolenziate
Sistema filtrante con filtri acrilici rigenerabili
Struttura in lamiera zincata.
Gruppo elettroventilante costituito da
ventola centrifuga e motore a velocità
regolabile

AARIA
8
1
2
34
5
6
7
8
9
1 Alette verticali
2 Mandata aria superiore
3 Indicatori luminosi
4 Interruttore ausiliario
5 Filtri aria
6 Mandata aria inferiore
7 Alette verticali
8 Griglia di aspirazione
9 Mandata aria
AMC
Unità interna per installazione a pavimento.
Il prodotto è caratterizzato da:
Batteria di scambio costituita da tubi di
rame e alette in alluminio turbolenziate
Sistema filtrante con filtri acrilici rigenerabili
Struttura in lamiera zincata rivestita con
materiale isolante a cella chiusa.
Gruppo elettroventilante costituito da
ventola centrifuga e motore velocità
regolabile.
Mobile di copertura
Realizzato in materiale plastico
autoestinguente, completo di griglia di
aspirazione.
Pannello comandi
Il controllo, la regolazione e la
programmazione vengono effettuate
con il telecomando a raggi infrarossi, le
cui modalità funzionali e di impiego sono
descritte nel manuale utente

AARIA
9
76
5
4
3
2
1
11
12
10
8
9
4. Telecomando
Display
1Simbolo timer Timer On attivato
2Simbolo della velocità di ventilazione Indica la velocità di ventilazione attuale
3Blocco display Blocco telecomando attivato
4Simbolo Swing Deflettori aria attivi
5Simbolo Sleep Funzione Notturna attivata
6Simbolo Health Funzione ionizzatore attivato
7Display delle modalità di funzionamento Modalità funzionamento selezionata
8Simbolo di trasmissione segnale Si attiva all’uso del telecomando
9Simbolo di Power-Soft Funzione Power Soft attivata
10 Simbolo temperatura Visualizza la temperatura desiderata
11 Simbolo dell’orologio Visualizzazione oraria
12 TEMP (+), (-) Imposta la temperatura desiderata. Ad ogni pressione dei tasti il valore sarà incrementato o
decrementato di un grado

AARIA
10
1
17
10
11
12
14
13
15
16
18
9
10
8
6
5
4
7
7
3
2
Tasti
1CODE Codice di trasmissione del segnale all’unità interna. Per poter comunicare con l’unità interna il canale selezionato deve essere lo stesso settato sull’unità
interna (canale A)
2LIGHT
Controlla l’accensione e lo spegnimento del led interno del display sull’unità
interna e dell’indicazione acustica:
- alla prima pressione il display si accende con indicazione sonora
- alla seconda pressione il display si spegne con indicazione sonora
- alla terza pressione il display si spegne dopo alcuni minuti, rimane attiva
l’indicazione sonora
- alla quarta pressione il display si accende con indicazione sonora
3
Timer Seleziona: Timer-On, Timer-Off, Timer On-Off.
4 CLOCK Seleziona l’orologio
5 SLEEP Seleziona la modalità Funziona Notturna
6 MODALITA’
Seleziona la modalità di funzionamento tra:
AUTO : Automatica
COOL: Raffreddamento
DRY: Deumidificazione
FAN: Ventilazione
HEAT: Riscaldamento
7 TIME (+), (-) Imposta il valore dell’ora ed del timer Ad ogni pressione dei tasti il valore sarà incrementato o decrementato di un minuto
Tenere premuto il tasto per scorrere i valori velocemente
8 HEALTH Attiva lo ionizzatore (disponibile solo su alcuni modelli)
9 ON-OFF Accende e spegne l’apparecchio
10 TEMP (+), (-) Imposta la temperatura desiderata
Ad ogni pressione dei tasti il valore sarà incrementato o decrementato di un grado
11 ventilatore
Seleziona la velocità di ventilazione tra:
LOW: Bassa
MED: Media
HI: alta
AUTO: Automatica
Quando la velocità è impostata su Auto l’apparecchio adatterà la velocità di
ventilazione alla temperatura dell’ambiente.
12 SWING Attiva e disattiva il deflettore aria motorizzato
13 HEALTH AIR FLOW Imposta la modalità flusso aria Health
14 FRESH Non disponibile
15 SET Conferma le operazioni effettuate
16 POWER/SOFT Imposta la funzione Power/Soft
17 LOCK Attiva e disattiva il blocco tasti e display del telecomando
18 Azzeramento (Reset) Ripristina le condizioni impostate di fabbrica

AARIA
11
5. Messa in servizio
La prima messa in servizio dell’apparecchio
deve essere effettuata dal Servizio Tecnico di
Assistenza RIELLO, dopodichè l’apparecchio
potrà funzionare automaticamente.
Si potrà presentare la necessità di rimettere in
funzione l’unità senza coinvolgere il Servizio
Tecnico,ad esempio dopo un periodo di
assenza prolungata.
In questi casi:
Posizionare l’interruttore generale
dell’impianto su “acceso”
Utilizzare il telecomando per scegliere le
funzioni e le temperature desiderate.
Utilizzare il telecomando entro un raggio
d’azione di 5 metri orientandolo verso il
ricevitore.
Non lasciare il telecomando esposto alla
luce solare diretta, in prossimità di fonti
di calore e proteggerlo dall’acqua e dalla
polvere.
Il telecomando è dotato di batterie da
togliere se il climatizzatore non viene
utilizzato per periodi superiori a 3 mesi.
Il telecomando è stato progettato per
consentire un uso semplice anche senza
particolari programmazioni.
Per attivarlo è infatti sufficiente inserire le
batterie, azzerare e regolare l’ora corrente.
Dopo queste operazioni sono utilizzabili tutti i
tasti collocati nella parte esterna.

AARIA
12
6. Utilizzo del telecomando
7. Azzeramento (Reset)
Il telecomando è stato progettato per
consentire un uso semplice anche senza
particolari programmazioni.
Per attivarlo è infatti sufficiente inserire le
batterie, azzerare, impostare il canale di
trasmissione su “A” tramite il tasto “CODE” e
regolare l’ora corrente.
Inserimento e sostituzione delle batterie
Il telecomando è alimentato con due batterie
stilo (AAA 1,5V) alloggiate nella sua parte
posteriore e protette da un coperchio.
Per l’installazione delle batterie:
Togliere il coperchio, premendo e facendo
scorrere
Inserire le batterie nuove e togliere le
vecchie rispettando le polarità.
La posizione corretta delle batterie è indicata
all’interno del telecomando.
Nel caso in cui il condizionatore non
venisse utilizzato per un lungo periodo,
rimuovere le batterie. Nel caso in cui
venisse visualizzato qualche elemento
dopo la rimozione delle batterie, è
sufficiente premere il tasto reset.
Dopo aver premuto il tasto “Reset”
impostare il canale di trasmissione
premendo il tasto “Code” su “A”.
Non abbinare batterie nuove e vecchie o
batterie di tipo diverso.
Non abbandonare le vecchie batterie ma
consegnare e/o depositare negli appositi
contenitori presenti nei punti vendita.
Di norma l’azzeramento è automatico, ma
è conveniente effettuarlo manualmente
almeno alla prima accensione.
Premere il tasto reset.
Attendere qualche secondo il display si
accende totalmente.

AARIA
13

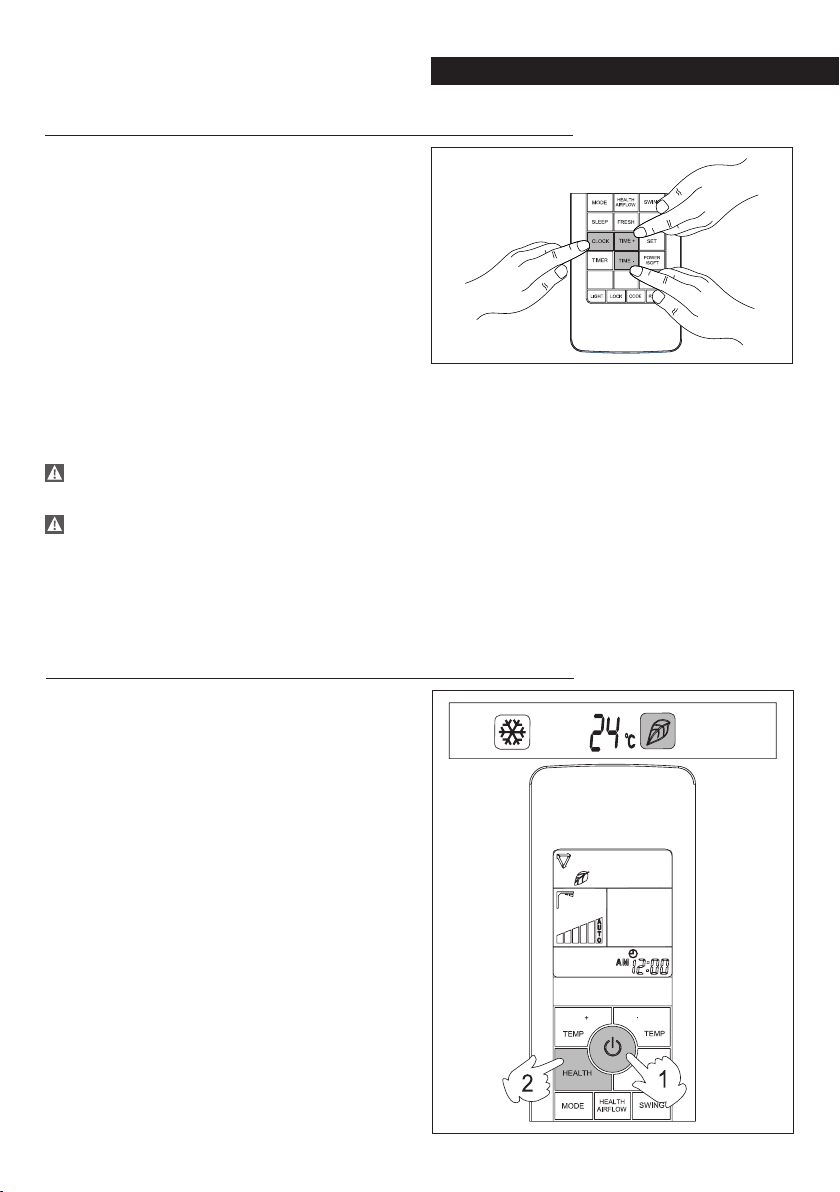

8. Regolazione dell’ora corrente
9. Ionizzatore
La regolazione dell’ora è necessaria al
primo utilizzo del telecomando, in caso di
sostituzione delle batterie o dopo l’utilizzo del
tasto reset.
Prima di avviare l’unità, selezionare la
modalità di funzionamento desiderata.
Premere il tasto clock.
Lascritta“AM”o “PM”inizieràalampeggiare.
Agire sui tasti + e - per impostare l’ora
corrente, tenendo premuto il pulsante,
l’ora cambierà più velocemente.
Premere il tasto set per confermare.
La scritta “AM” o “PM” smetterà di
lampeggiare e l’orologio inizierà a
funzionare.
La regolazione dell’ora corrente va
effettuata sempre con il timer disattivato.
In caso di solo cambio ora non è necessario
azzerare con Reset.
La funzione ionizzatore (disponibile solo su
alcuni modelli) consente, in ogni modalità di
funzionamento, la produzione di ioni negativi
per una migliore qualità dell’aria ambiente.
Attivazione
Premere il tasto healt fino a visualizzare il
simbolo relativo.
Disattivazione
Premere il tasto healt fino alla scomparsa
del simbolo relativo.

AARIA
14
10. Funzione notturna
11. Programmazione timer
La programmazione del timer consente
di impostare l’ora di avviamento e/o di
spegnimento dell’apparecchio.
Le funzioni possono essere attivate
singolarmente o in abbinamento.
L’avviamento avviene nella funzione
programmata o in auto.
La funzione notturna consente di selezionare
un periodo di tempo durante il quale
l’apparecchio, modificherà la temperatura di
riferimento in ambiente:
Aumentandola se proveniente da
funzionamento in raffreddamento e
deumidificazione.
Riducendola se proveniente da
funzionamento in riscaldamento.
Durante la funzione notturna il ventilatore
riduce di uno step la velocità impostata.
Attivazione
Premere il tasto sleep.
Sul display del telecomando compare il
relativo simbolo.
Sull’unità interna l’indicatore luminoso
“sleep” si accende.
Al termine del periodo selezionato il
climatizzatore si disattiva automaticamente.
Disattivazione
Premere consecutivamente il tasto sleep
fino alla scomparsa dal display di tutte le
indicazioni relative alla funzione notturna.
La modalità di funzionamento precedente
la selezione della funzione notturna rimane
attivata.
Se è già programmata la funzione arresto
automatico la funzione notturna non può
essere attivata.

AARIA
15
12. Programmazione timer avvio automatico
La programmazione del timer avvio
automatico consente di programmare l’ora di
avviamento dell’apparecchio.
Prima dell’attivazione impostare
correttamente l’ora corrente.
Attivazione
Dopo aver avviato l’apparecchio:
Premere il tasto timer.
Sul display compaiono il simbolo on
intermittente e l’ora precedentemente
impostata.
Agire sui tasti time+ e time- per modificare
l’ora.
Premere il tasto set per confermare.
Sull’unità interna l’indicatore luminoso timer
si accende.
Sul display il simbolo ON termina
l’intermittenza e rimane acceso.
Disattivazione
Premere consecutivamente il tasto timer
fino alla scomparsa dal display di tutte le
indicazioni relative alla funzione timer.
Sull’unità interna l’indicatore luminoso
timer si spegne.
La programmazione é memorizzata
dal telecomando e si attiva ogni volta
che viene premuto il tasto timer e
successivamente set.

AARIA
16
13. Programmazione timer arresto automatico
La programmazione del timer arresto
automatico consente di programmare l’ora di
spegnimento dell’apparecchio.
Attivazione
Premere il tasto timer fino alla comparsa sul
display del simbolo off intermittente e l’ora
precedentemente impostata.
Agire sui tasti time+ e time- per modificare
l’ora.
Premere il tasto set per confermare.
Sull’unità interna l’indicatore luminoso
timer si accende.
Sul display simbolo off temina
l’intermittenza e rimane acceso.
Disattivazione
Premere consecutivamente il tasto timer
fino alla scomparsa dal display di tutte le
indicazioni relative alla funzione timer.
Sull’unità interna l’indicatore luminoso
timer si spegne.
La programmazione é memorizzata
dal telecomando e si attiva ogni volta
che viene premuto il tasto timer e
successivamente set.

AARIA
17

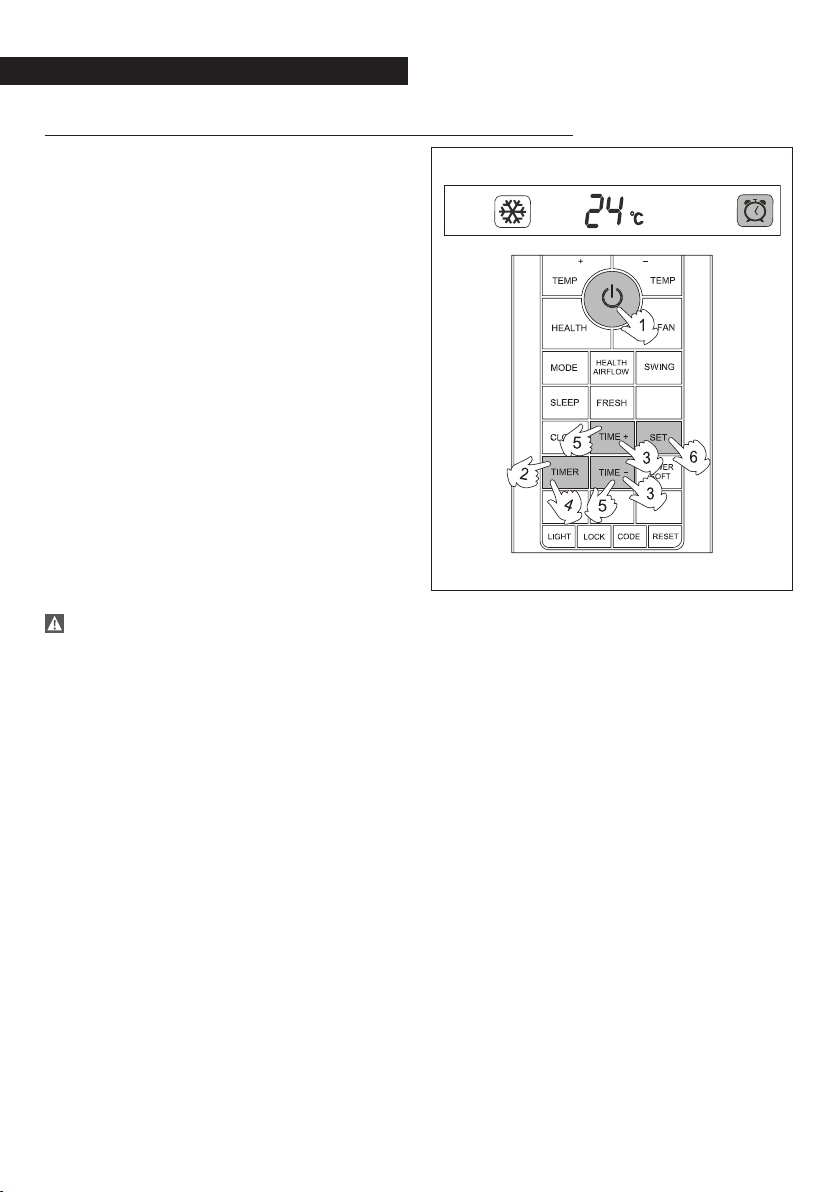

14. Programmazione timer avvio e arresto
automatico (funzione in abbinamento)
Le funzioni del timer possono essere anche
attivate in abbinamento.
L’avviamento avviene nella funzione
programmata o in auto.
Sono disponibili due configurazioni.
Timer on-off
La funzione si attiva quando l’orario di timer
on è antecedente a quello di timer off.
Per impostare la funzione:
Premere tre volte il tasto timer per
impostare on.
Premere nuovamente timer per impostare
off.
Premere il tasto set per confermare.
In questo caso viene impostato il periodo di
funzionamento.
Timer off-on
La funzione si attiva quando l’orario di timer
off è antecedente a quello di timer on.
Per impostare la funzione:
Premere tre volte il tasto timer per
impostare on.
Premere nuovamente timer per impostare
off.
Premere il tasto set per confermare.
In questo caso viene impostato il periodo di
sosta.

AARIA
18

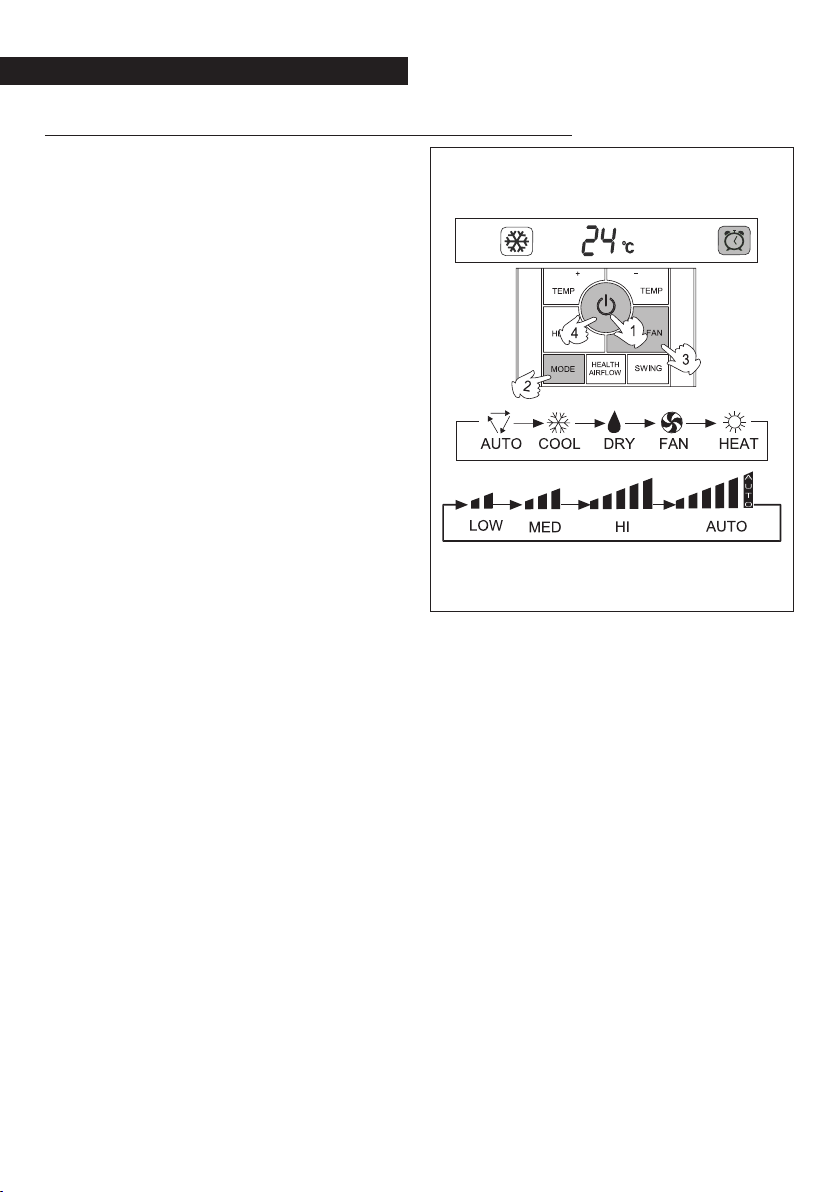

15. Auto
L’apparecchio cambia automaticamente
la modalità di funzionamento, tra
raffreddamento e riscaldamento, per
mantenere la temperatura ambiente
costante.
I valori d’impostazione della temperatura
sono predefiniti da programma.
Attivazione
Premere il tasto on-off.
Agire sul tasto mode.
Selezionare auto.
Agire sul tasto fan per variare la velocità di
ventilazione.
L’apparecchio funzionerà alla velocità di
ventilazione visualizzata dal display.
Disattivazione
Premere il tasto on-off.
L’apparecchio si spegne.
La programmazione é memorizzata dal
telecomando e si attiva ogni volta che viene
premuto il tasto on-off.

AARIA
19
16. Riscaldamento
La funzione riscaldamento consente
l’avviamento e l’uso dell’apparecchio come
produttore di aria calda.
Per attivare questa funzione è necessaria una
temperatura esterna compresa tra -15°C e
24°C.
Attivazione
Premere il tasto on-off.
Agire sul tasto mode.
Selezionare riscaldamento.
Agire sui tasti temp+ e temp- per impostare
la temperatura desiderata.
Agire sul tasto fan per variare la velocità di
ventilazione.
L’apparecchio funzionerà alla velocità di
ventilazione visualizzata dal display.
Disattivazione
Premere il tasto on-off.
L’impostazioni è memorizzata dal
telecomando e si attiva ogni volta che viene
premuto il tasto on-off.

AARIA
20
17. Raffreddamento
La funzione raffreddamento consente
l’avviamento e l’uso dell’apparecchio
come produttore di aria raffreddata e
deumidificata.
Per attivare questa funzione è necessaria una
temperatura esterna compresa tra -10°C e
+46°C.
Attivazione
Premere il tasto on-off.
Agire sul tasto mode.
Selezionare raffreddamento.
Agire sui tasti temp+ e temp- per impostare
la temperatura desiderata.
Agire sul tasto fan per variare la velocità di
ventilazione.
L’apparecchio funzionerà alla velocità di
ventilazione visualizzata dal display.
Disattivazione
Premere il tasto on-off.
L’impostazione è memorizzata dal
telecomando e si attiva ogni volta che viene
premuto il tasto on-off.
