Rinnai ES17 User manual

WARNING
This conversion kit shall be installed by a qualified service agency in
accordance with the manufacturer’s instructions and all applicable codes and
requirements of the authority having jurisdiction. If the information in these
instructions is not followed exactly, a fire, explosion or production of carbon
monoxide may result causing property damage, personal injury or loss of life.
The qualified service agency is responsible for the proper installation of this
kit. The installation is not proper and complete until the operation of the
converted appliance is checked as specified in the manufacturer’s instructions
supplied with the kit.
⇒for the conversion from
Natural Gas (NG) to Liquid Propane Gas (LPG)
⇒for the conversion from
Liquid Propane Gas (LPG) to Natural Gas (NG)
⇒for adjustments at high altitude
(greater than 2000 ft / 610 m)
Indicates an imminently hazardous situation which, if not avoided, will result
in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result
in death or serious injury.
Indicates a potentially hazardous situation which, if not avoided, could result
in minor or moderate injury. It may also be used to alert against unsafe
practices.
This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or
hurt you and others.
DANGER
CAUTION
WARNING
Safety Symbols
English
Technical Data .......................... 2
High Altitude.............................. 2
Conversion Procedure .............. 3
Adjust Gas Pressure Settings ... 4

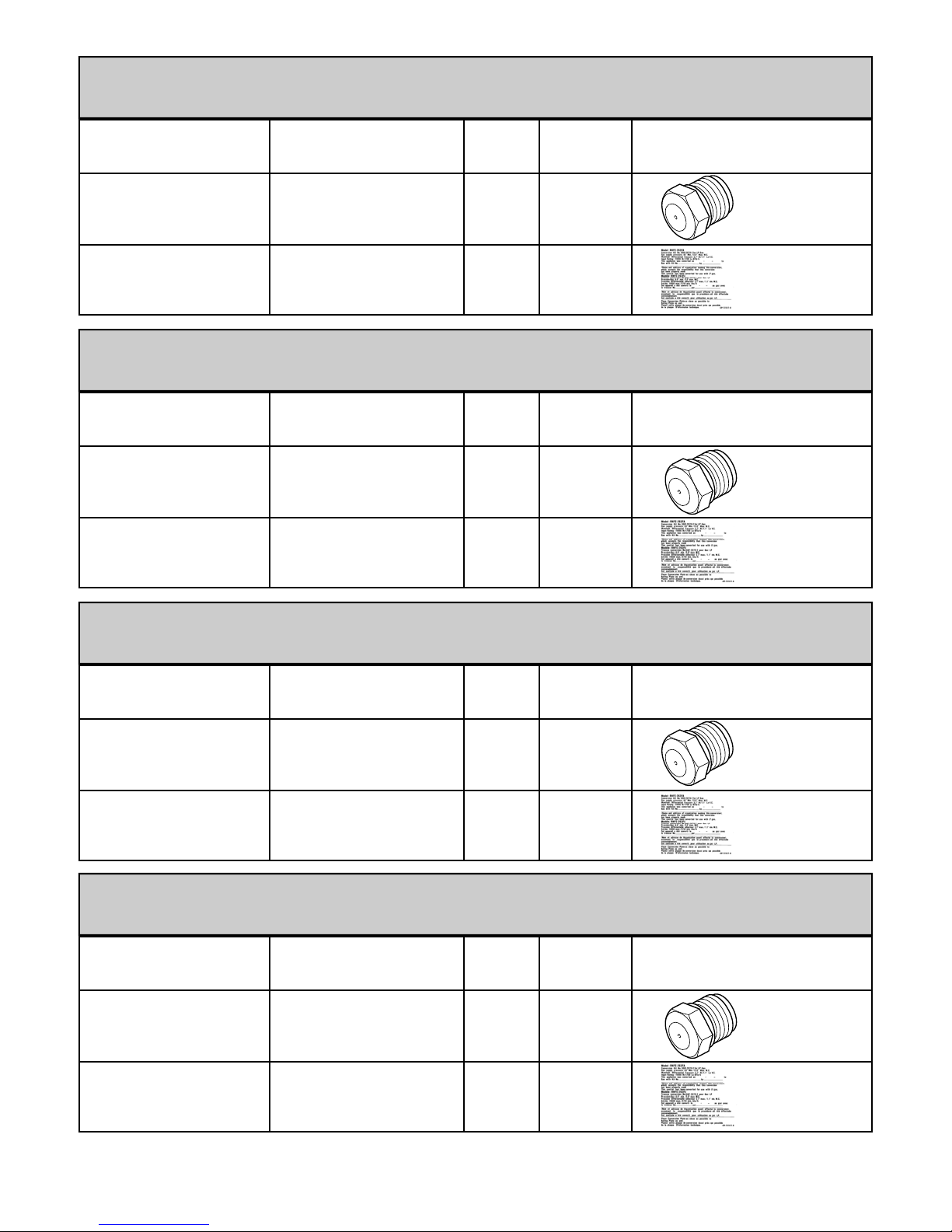

Parts List................................... 11
Français
Données Techniques ................ 7
Haute Altitude ........................... 7
Procédure de conversion .......... 8
Ajustage et Reglage de la Presion
de Gas ...................................... 9
Liste des Pièces........................ 11
Conversion Manual for the
ES17 (RHFE-433RFA)
ES22 (RHFE-558RFA)
Energysaver ®
Gas Direct Vent Wall Furnace

2 Rinnai Corporation ES17 / ES22 Conversion Manual
Conversion of the appliance for operation at high altitudes (> 2000 ft, 610 m) requires the completion of the
section, Adjust Gas Pressure Settings, using the high altitude manifold test pressures above. No parts need to be
replaced for high altitude.
High Altitude Installation
For high altitude installations in Canada, the conversion shall be carried out by a manufacturer’s authorized
representative, in accordance with the requirements of the manufacturer, provincial or territorial authorities having
jurisdiction and in accordance with the requirements of CAN/CGA-B149.1 or CAN/CGA-B149 installation codes.
The input rate can be verified by following the procedure in the National Fuel Gas Code (NFPA54 / ANSI Z223.1, 2006 or latest
edition).
Natural Gas Propane Gas
Minimum supply gas pressure 3.5 in (89 mm) W.C. 8.0 in (203 mm) W.C.
Maximum supply gas pressure 10.5 in (267 mm) W.C. 13.0 in (330 mm) W.C.
ES17 BTU/hour input Low 8200 High 16700 Low 8200 High 16700
ES17 BTU/hour output Low 6560 High 13400 Low 6560 High 13400
ES22 BTU/hour input Low 8200 High 21500 Low 8200 High 20700
ES22 BTU/hour output Low 6560 High 17200 Low 6560 High 16560
Technical Data
Natural Gas Propane Gas
Altitude 0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
Manifold test
pressure -
W.C. Low
0.40 in
(10 mm)
0.44 in
(11 mm)
0.48 in
(12 mm)
0.52 in
(13 mm)
0.72 in
(18 mm)
0.76 in
(19 mm)
0.88 in
(22 mm)
0.96 in
(24 mm)
Manifold test
pressure -
W.C. High
1.6 in
(40 mm)
1.4 in
(35 mm)
1.2 in
(32 mm)
1.1 in
(29 mm)
2.9 in
(72 mm)
2.5 in
(63 mm)
2.2 in
(57 mm)
2.0 in
(52 mm)
ES22
Manifold test
pressure -
W.C. Low
0.40 in
(10 mm)
0.44 in
(11 mm)
0.48 in
(12 mm)
0.52 in
(13 mm)
0.72 in
(18 mm)
0.76 in
(19 mm)
0.88 in
(22 mm)
0.96 in
(24 mm)
Manifold test
pressure -
W.C. High
2.6 in
(65 mm)
2.2 in
(57 mm)
2.0 in
(52 mm)
1.8 in
(47 mm)
4.3 in
(110 mm)
3.8 in
(97 mm)
3.4 in
(87 mm)
3.1 in
(80 mm)
ES17
Code A1 A2 A3 A4 L1 L2 L3 L4

Rinnai Corporation ES17 / ES22 Conversion Manual 3
Confirm that the inlet gas pressure is between the minimum and maximum pressures allowed for this appliance.
CAUTION

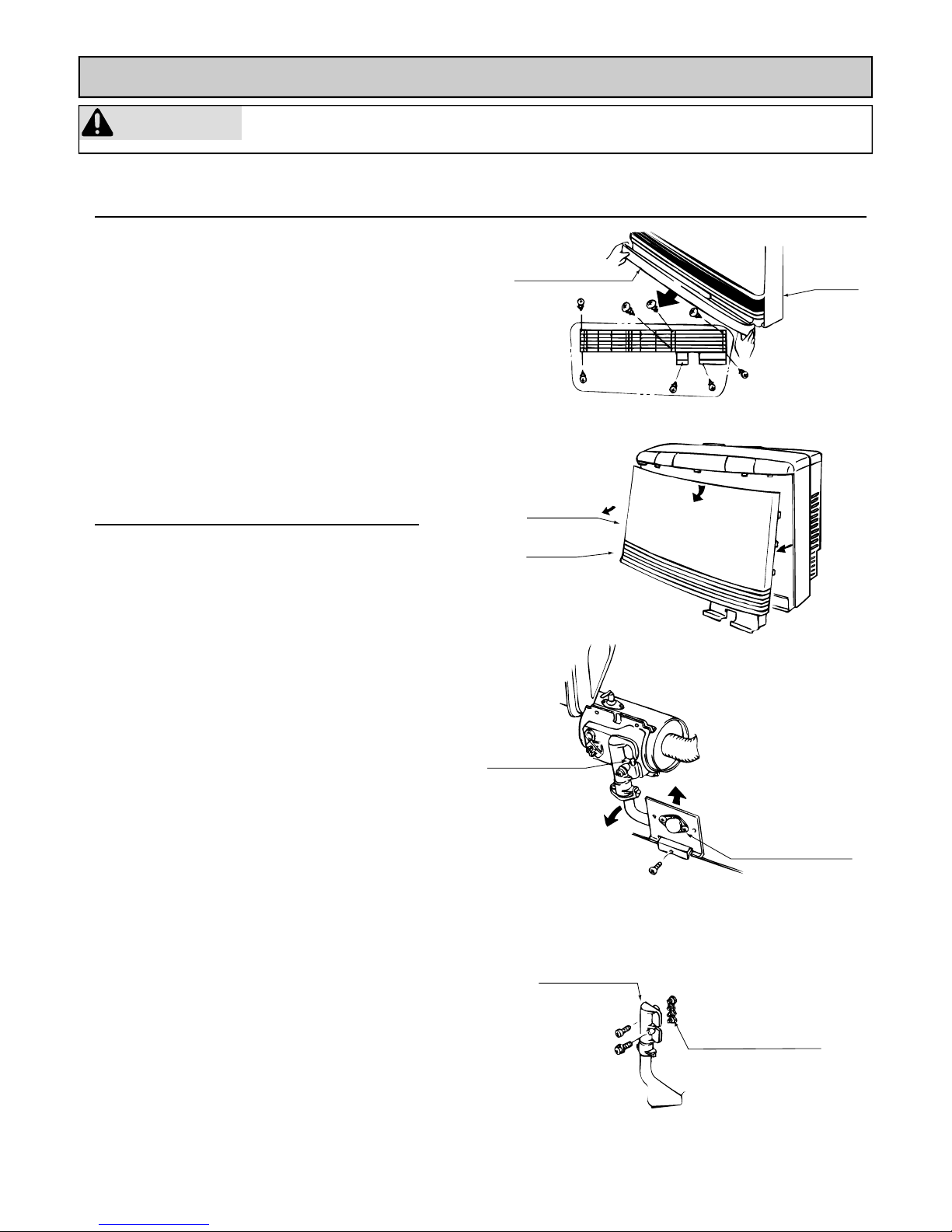

Gain Access
Conversion Procedure
The gas supply shall be shut off prior to disconnecting the electrical power, before
proceeding with the conversion.
1. Hold both ends of the bottom cover (undercover
assembly) and pull toward you to remove the
cover. Cover snaps in place.
2. Remove the 6 screws that hold the louver
assembly and 2 screws at the bottom of the front
panel to remove panel from the unit. Pull the
panel out at the bottom about 4 inches (100 mm)
and lift up over clips that hold it in place at the
unit’s top.
3. Remove 1 screw from the overheat switch bracket.
Place bracket to the side out of the way.
Replace Components
Refer to the Technical Data and Parts List to ensure to
the correct injectors are installed.
1. Remove the 2 nozzle manifold screws and the
screw to the overheat switch bracket. Rotate the
manifold and connecting tube to access the
injectors.
2. Replace the 4 injectors with the proper size for the
gas type to be used.
3. Install the manifold (2 screws) and overheat switch
bracket (1 screw).
4. Complete the procedure, Adjust Gas Pressure
Settings.
Nozzle Manifold
Overheat Swit ch
(Fig. #3)
Nozzle Manifold
Bu r n er Injectors
(Fig. #4)
Bo t t o m Co v er Louver
(Fig. #1)
Front Panel
Louver
(Fig. #2)

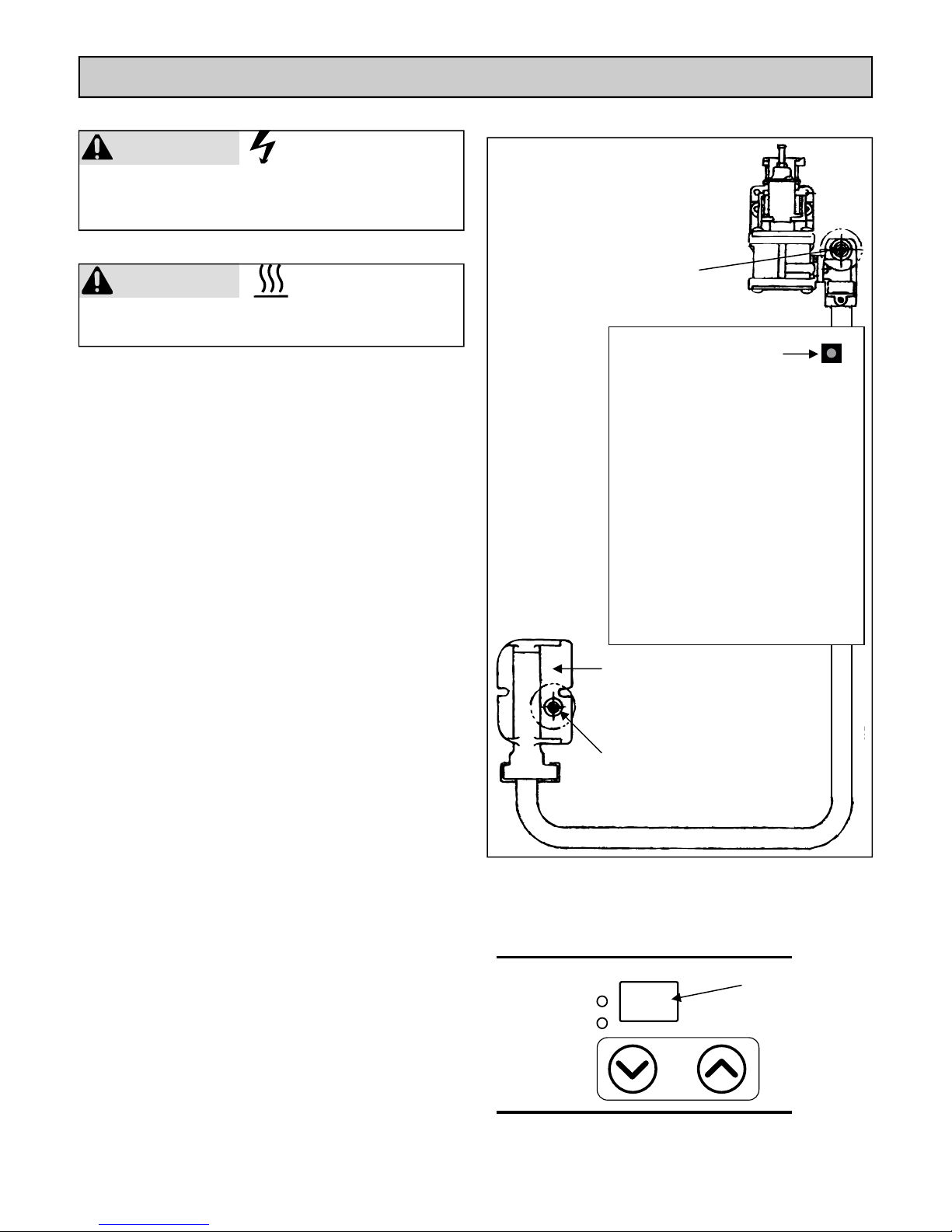

4 Rinnai Corporation ES17 / ES22 Conversion Manual
1. Turn off the gas and the power supply.
2. Hold both ends of the bottom cover (undercover
assembly) and pull toward you to remove the
cover. Cover snaps in place.
3. Remove the 6 screws that hold the louver
assembly and 2 screws at the bottom of the front
panel to remove panel from the unit. Pull the
panel out at the bottom about 4 inches (100 mm)
and lift up over clips that hold it in place at the
unit’s top.
4. Remove two test point screws (1/8 NPT tap) with
3/16 Allen wrench and attach the manometer to
both test ports. Both ports must be used in order
to measure the differential pressure. Ensure that
the manometer is properly calibrated.
5. Turn on the gas and power supply to the
appliance. With the unit in the Off position, press
the SW1 switch at the top of PC board until it
beeps.
6. Select the correct code for gas type and altitude
using ▲and ▼buttons:
7. Press the SW1 test button to record the gas type
code into memory. The LED will display “F1”. If
not shown, use the ▲and ▼buttons to obtain
“F1”.
RoomTemp
Set Temp
Temp
Control
LED
display
L1: Propane gas below 2000 ft (610 m)
L2: Propane gas 2001-5200 ft (611-1585 m)
L3: Propane gas 5201-7700 ft (1586-2347 m)
L4: Propane gas 7701-10200 ft (2348-3109 m)
A1: Natural gas below 2000 ft (610 m)
A2: Natural gas 2001-5200 ft (611-1585 m)
A3: Natural gas 5201-7700 ft (1586-2347 m)
A4: Natural gas 7701-10200 ft (2348-3109 m)
CAUTION
Do not touch any other areas on the PC board besides
the switches while power is supplied to the appliance.
Parts of the PC board are supplied with 120 volts AC.
CAUTION
Do not touch the areas at or near the exhaust. These
areas become very hot and could cause burns.
Pressure Point
Pressure Point
Nozzle Manifold
PC Board
SW1 Switch
Adjust Gas Pressure Settings

Rinnai Corporation ES17 / ES22 Conversion Manual 5
8. Press the SW1 switch to enter this code into
memory.
9. The LED will display the temperature scale. Use
the ▲and ▼buttons to select the Fahrenheit or
Celsius scale.
10. Press the SW1 switch to enter the temperature
scale into memory.
The LED display turns blank and the unit
returns to the normal off mode. While
programming the correct low fire and high fire
gas pressure settings, do not adjust gas
pressure on this appliance using the screw on
top of the gas valve.
11. Press the ON/OFF button to operate the
appliance.
12. Press the SW1 switch. The LED will display “78”.
13. Press the SW1 switch again to change to the low
pressure mode. The LED will display “PL”.
14. Compare the pressure reading on the manometer
to the desired manifold test pressure (low) for your
gas type and altitude. If necessary adjust the low
fire pressure using the ▲and ▼buttons.
15. Press the Economy button to record into memory.
The LED will display “18”.
16. Press the SW1 switch twice. The LED will display
“PH” indicating high fire mode.
17. Compare the pressure reading on the manometer
to the desired manifold test pressure (high) for
your gas type and altitude. If necessary adjust
the high fire pressure using the ▲and ▼buttons.
18. Press the Economy button to record into memory.
The LED will display “78”.
19. Press the ON/OFF button again. The LED display
turns blank and the appliance returns to the
normal OFF mode.
20. Remove manometer and install Allen head
screws. Operate the unit and
1. Install the front panel and bottom cover.
2. Place the conversion plate (label) on the front
cover.

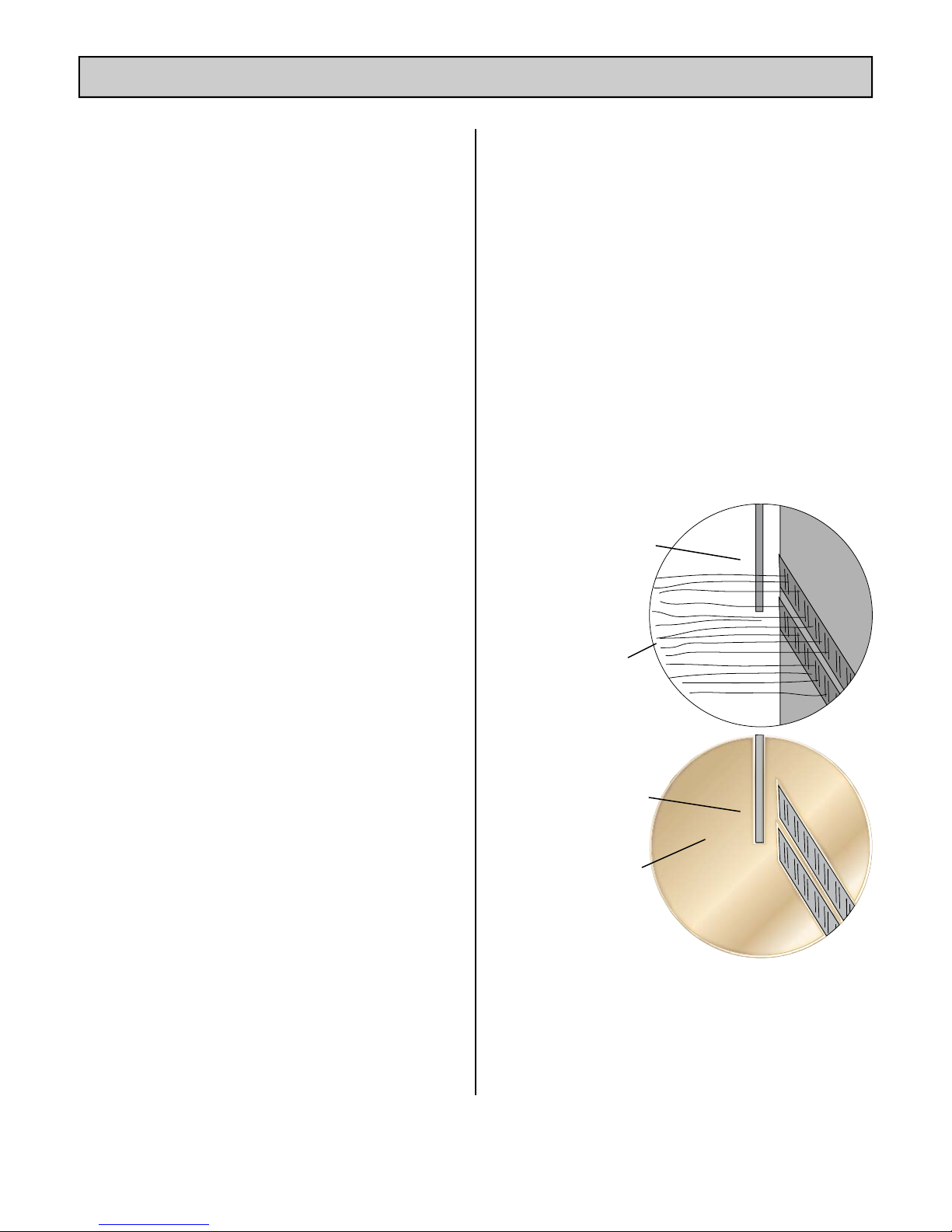

Check that the burner flames are operating normally.
The flame can be seen through the circular window
through the louvers.
When operating normally the burner flame should
appear as long, clear, blue, stable, streaks. Yellow
flames or an orange color is abnormal and
maintenance is required.
Visual Inspection of Flame
NORMAL
Flame Rod
Long, clear, blue,
stable flames
ABNORMAL
Yellow flames or
orange color
Flame Rod
Final Assembly
• check the normal operating sequence
• visually inspect the flame
• check for gas leaks at the test points
Normal Operating Sequence
When you press the ON/OFF button, the LED display
will illuminate, the combustion fan will begin to run,
and the spark will ignite the main burner.
This heater has an automatic ignition system. When
the main burner has lit, the combustion lamp will glow
red, and the spark will stop.
Adjust Gas Pressure Settings

6 Rinnai Société ES17 / ES22 Manuel de conversion
Manuel de Conversion pour
ES17 (RHFE-433RFA)
ES22 (RHFE-558RFA)
Chauffage au gaz à ventilation directe
avec économiseur d’énergie
Energysaver ®
AVERTISSEMENT
Cette trousse de conversion doit être installée par un technician agréé, selon les
instructions du fabricant et selon toutes les exigences et tous les codes pertinents de
l’autorité compétente. Assurezvous de bien suivre les instructions dans cette notice
pour réduire au minimum le risqué d’incendie, d’explosion ou la production de
monoxyde de carbone pouvant causer des dommages matériels, des blessures ou la
mort. Le technician agréé est responsible de l’installation de cette trousse.
L’installation n’est pas adéquate ni compléte tant que le bon fonctionnement de
l’appareil converti n’a pas été vérifié selon les instructions du fabricant fournies avec
la trousse.
⇒pour la conversion du gaz propane
au gaz naturel
⇒pour la conversion du gaz naturel
au gaz propane
⇒pour réglage en haute altitude
(greater than 2000 ft / 610 m)
Sécurité Du Consommateur
Indication d’une situation imminente dangereuse, qui si elle n’est pas évitée peut en-
traîner des blessures graves voire mortelles.
Indication d’une situation potentiellement dangereuse, qui si elle n’est pas
évitée peut entraîner des blessures graves voire mortelles.
Indication d’une situation potentiellement dangereuse, qui si elle n’est pas évitée
peut entraîner des blessures légères ou moyennes. On peur également l’utiliser pour
signaler des pratiques non sûres.
Ceci est un symbole relatif à la sécurité. Il vous prévient de dangers potentiels qui peuvent tuer ou
blesser vous et d'autres.
DANGER
AVERTISSEMENT
ATTENTION
Données Techniques ................7
Haute Altitude............................7
Procédure de conversion...........8
Ajustage et Reglage de la Presion
de Gas.......................................9
Liste des Pièces ........................11

Rinnai Corporation ES17 / ES22 Conversion Manual 7
Le débit de gaz peut être vérifié par après le procédé dans National Fuel Gas Code (NFPA54 / ANSI Z223.1,
2006 ou la dernière édition).
Gaz Naturel Gaz Propane
Pression d’alimentation de gaz - Minimum 3.5 in (89 mm) W.C. 8.0 in (203 mm) W.C.
Pression d’alimentation de gaz - Maximum 10.5 in (267 mm) W.C. 13.0 in (330 mm) W.C.
ES17 BTU/heure consommation Bas 8200 - Haut 16700 Bas 8200 - Haut 16700
ES17 BTU/heure rendement Bas 6500 - Haut 13400 Bas 6500 - Haut 13400
ES22 BTU/heure consommation Bas 8200 - Haut 21500 Bas 8200 - Haut 20700
ES22 BTU/heure rendement Bas 6500 - Haut 17200 Bas 6500 - Haut 16560
Données Techniques
Pour des installations d'altitude élevée au Canada, la conversion doit être effectuée en suivant les conditions
requises par les autorités des provinces ayant jurisdiction et conformément aux exigences 1 et 2 du Code
d’Installation CAN1-B149.
La conversion de l'appareil pour l'opération aux hautes altitudes (> 2000 ft, 610 m) exige l'achèvement de la
section, Ajuster les Cadres de Pression de Gaz, utilisant l'haute altitude les pressions de test diverses au-dessus.
Aucunes parties ont besoin d'être remplacé.
Gaz Naturel Gaz Propane
Altitudes 0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
0-2000 ft
0-610 m
2001-5200 ft
611-1585 m
5201-7700 ft
1586-2347 m
7701-10200 ft
2348-3109 m
Pression
differentielle du
collecteur -
W.C. Bas
0.40 in
(10 mm)
0.44 in
(11 mm)
0.48 in
(12 mm)
0.52 in
(13 mm)
0.72 in
(18 mm)
0.76 in
(19 mm)
0.88 in
(22 mm)
0.96 in
(24 mm)
Pression
differentielle du
collecteur -
W.C. Haut
1.6 in
(40 mm)
1.4 in
(35 mm)
1.2 in
(32 mm)
1.1 in
(29 mm)
2.9 in
(72 mm)
2.5 in
(63 mm)
2.2 in
(57 mm)
2.0 in
(52 mm)
ES22
Pression
differentielle du
collecteur -
W.C. Bas
0.40 in
(10 mm)
0.44 in
(11 mm)
0.48 in
(12 mm)
0.52 in
(13 mm)
0.72 in
(18 mm)
0.76 in
(19 mm)
0.88 in
(22 mm)
0.96 in
(24 mm)
Pression
differentielle du
collecteur -
W.C. Haut
2.6 in
(65 mm)
2.2 in
(57 mm)
2.0 in
(52 mm)
1.8 in
(47 mm)
4.3 in
(110 mm)
3.8 in
(97 mm)
3.4 in
(87 mm)
3.1 in
(80 mm)
ES17
Code A1 A2 A3 A4 L1 L2 L3 L4
Haute Altitude Installation

8 Rinnai Société ES17 / ES22 Manuel de conversion
ATTENTION
Confirmer que la pression de gaz d'arrivée est entre les pressions de minimum et maximum a tenu le compte de
cet appareil
Gagner l'Accès
Procédure de Conversion
Avant d’effectuer la conversion, couper d’abord l’alimentation en gaz, ensuite,
couper l’alimentation électrique.
1. Tenir les deux fins de la couverture inférieure
(l'assemblée clandestine) et la force vers vous
enlever la couverture. La couverture claque à sa
place.
2. Enlever les 6 vis de la lucarne et les 2 vis au bas
du panneau avant. Revelez le panneau d'à peu
près 4 pouces (100 mm) et l'ascenseur en haut
par-dessus les trombones qui tiennent il en place
au sommet de l'unité.
3. Enlever 1 vis du crochet avec le surchauffe le
commutateur. Placer le crochet au côté à un
endroit où il ne vous gênera pas.
1. Enlever les 2 vis diverses. Enlever le vis de
surchauffe le crochet de commutateur. Tourner le
tube divers et connectant pour accéder aux
injecteurs.
2. Remplacer les 4 injecteurs avec la taille correcte
pour le type de gaz être utilisés. Se référer aux
Données Techniques pour la taille d'orifice
correcte.
3. Installer le divers (2 vis) et surchauffe le crochet
de commutateur (1 vis).
4. Compléter la procédure, Ajuster les Cadres de
Pression de Gaz.
Remplacer des Composants
couvercle inf érieur lacarne
(Fig. #1)
distributeur
interrupteur de
haute intensit é
(Fig. #3)
distributeur
orificesdu br ûleur principal
(Fig. #4)
panneau avant
lucarne
(Fig. #2)

Rinnai Corporation ES17 / ES22 Conversion Manual 9
1. Eteindre le gaz et le pouvoir fournit.
2. Tenir les deux fins de la couverture inférieure
(l'assemblée clandestine) et la force vers vous
enlever la couverture. La couverture claque à sa
place.
3. Enlever les 7 vis qui tiennent le panneau de
devant et l'assemblée de louver pour enlever le
panneau de l'unité. Retirer le panneau au fond à
peu près 4 pouces (100 mm) et l'ascenseur en
haut par-dessus les trombones qui tiennent il en
place au sommet de l'unité.
4. Enlever deux vis de point de test (1/8 robinet de
NPT) avec 3/16 clé hexagonale coudée et attache
le manomètre les deux ports de test. Les deux
ports doivent être utilisés afin de mesurer la
pression différentielle. S'assurer que le
manomètre est convenablement calibré.
5. Allumer le gaz et l'alimentation à l'appareil. Avec
l'unité dans le De la position, appuyer le SW1
commutateur en haut du conseil de PC jusqu'à ce
qu'il sonne.
6. Choisir le code correct sur l'utilisation d'exposition
▲et ▼boutonne:
L1: Le gaz de propane en-dessous 2000 ft ((610
m)
L2: Le gaz de propane 2001-5200 ft (611-1585
m)
L3: Le gaz de propane 5201-7700 ft (1586-2347
m)
L4: Le gaz de propane 7701-10200 ft (2348-
3109 m)
A1: Le gaz naturel en-dessous 2000 ft (610 m)
A2: Le gaz naturel 2001-5200 ft (611-1585 m)
A3: Le gaz naturel 5201-7700 ft (1586-2347 m)
A4: Le gaz naturel 7701-10200 ft (2348-3109 m)
RoomTemp
Set Temp
Temp
Control
LED
display
La température
commande
Ne pas toucher aucuns autres secteurs sur le conseil
de PC outre les commutateurs pendant que le pouvoir
est fourni à l'appareil. Les parties du conseil de PC
sont fournies avec 120 volts.
ATTENTION
ATTENTION
Ne pas toucher les secteurs à ou près du panneau de
verre ou près de l'échappement. Ces secteurs
deviennent très chauds et pourrait causer des
brûlures.
Point de
vérification
du gaz
Collêcteur
Point de
vérification
du gaz
Commutateur SW1
PC Board
Ajustage et Reglage de la Presion de Gas

10 Rinnai Société ES17 / ES22 Manuel de conversion
7. Appuyer le SW1 bouton de test pour enregistrer le
code de type de gaz dans la mémoire. Le MENE
affichera “F1”. Si pas montré, utiliser le ▲et ▼
les boutons pour obtenir “F1”.
8. Appuyer le SW1 commutateur pour entrer ce code
dans la mémoire.
9. Le MENE affichera l'échelle de température.
Utiliser le ▲et ▼Les boutons pour choisir
l'échelle Fahrenheit ou Celsius.
10. Appuyer le SW1 commutateur pour entrer l'échelle
de température dans la mémoire.
Le vide MENE de virages d'exposition et l'unité
retournent au normal du mode. Pendant que
programmant le feu bas correct et les hauts
cadres de pression de gaz de feu, ne pas
ajuster la pression de gaz sur cet appareil
utilisant la vis sur la soupape de gaz.
11. Appuyer l'interrupteur pour fonctionner l'appareil.
12. Appuyer le SW1 commutateur. Le MENE affichera
« 78 ».
13. Appuyer le SW1 commutateur encore pour
changer au mode de pression bas. Le MENE
affichera « PL ».
14. Comparer la pression lisant sur le manomètre aux
Données Techniques, le niveau bas de pression
de test divers, pour le gaz étant utilisé. Si
nécessaire ajuster la pression basse de feu
utilisant le ▲et ▼boutons.
15. Appuyer le Economy bouton. Le MENE affichera
« 18 ».
16. Appuyer le SW1 commutateur deux fois. Le
MENE affichera « PH ».
17. Comparer la pression lisant sur le manomètre aux
Données Techniques, la pression de test diverse -
haut, pour le gaz étant utilisé. Si nécessaire
ajuster l'haute pression de feu utilisant le ▲et ▼
boutons.
18. Appuyer le Economy bouton. Le MENE affichera
« 78 ».
19. Appuyer l'interrupteur encore. Le vide MENE de
virages d'exposition et l'appareil retournent au
normal du mode.
20. Enlever le manomètre et installer les vis de tête
d'Allen. Fonctionner l'unité et 1. Installer le panneau de devant et la couverture de
fond.
2. Placer la plaque de conversion (l'étiquette) sur la
couverture de devant.
Assemblée finale
• vérifier la séquence normale d'opération
• visuellement inspecter la flamme
• le contrôle pour gaze des fuites aux points
de test
La Séquence normale d'Opération
Quand vous appuyez l'interrupteur, l'exposition
MENEE illuminera, le ventilateur de combustion
commencera à courir, et l'étincelle allumera le brûleur
principal. Cet appareil de chauffage a un système
d'allumage automatique. Quand le brûleur principal a
lit, la lampe de combustion luira rouge, et l'étincelle
arrêtera.
NORMAL
Flamber la Tringle
Long, éclaircir, le
bleu, les flammes
d'écurie
ANORMAL
Le jaune flambe
ou la couleur
orange
Flamber la Tringle
L'Inspection visuelle de Flamme
Vérifier que les flammes de brûleur fonctionnent
normalement. La flamme peut être vue par la fenêtre
circulaire par le louvers.
En fonctionnant normalement la flamme de brûleur
doit apparaître comme long, éclaircir, le bleu, l'écurie,
les raies. Le jaune flambe ou une couleur orange est
anormale et l'entretien est exigé.
Ajustage et Reglage de la Presion de Gas

Rinnai Corporation ES17 / ES22 Conversion Manual 11
ES22 Parts List (LP Gas to Natural Gas) Kit 556F-2085-1
Liste des Pièces (du gaz propane au gaz naturel)
Part Name
(Nom de la Pièce)
Part No.
(Numero de Pièce)
Gas
(Gaz)
Quantity
(Quantité)
Visual Reference
(Référence visuelle)
Injector
(Injecteur)
AU129-210-1.25
0.049 in (1.25 mm) NG 4
Conversion Plate
(Plaque de Conversion) CP-72317-13 NG 1
ES17 Parts List (Natural Gas to LP Gas) Kit 556F-2085-4
Liste des Pièces (du gaz naturel au gaz propane)
Part Name
(Nom de la Pièce)
Part No.
(Numero de pièce)
Gas
(Gaz)
Quantity
(Quantité)
Visual Reference
(Référence visuelle)
Injector
(Injecteur)
AU129-210-0.85
0.033 in (0.85mm) LPG 4
Conversion Plate
(Plaque de Conversion) CP-72317-16 LPG 1
ES17 Parts List (LP Gas to Natural Gas) Kit 556F-2085-3
Liste des Pièces (du gaz propane au gaz naturel)
Part Name
(Nom de la Pièce)
Part No.
(Numero de Pièce)
Gas
(Gaz)
Quantity
(Quantité)
Visual Reference
(Référence visuelle)
Injector
(Injecteur)
AU129-210-1.25
0.049 in (1.25 mm) NG 4
Conversion Plate
(Plaque de Conversion) CP-72317-15 NG 1
ES22 Parts List (Natural Gas to LP Gas) Kit 556F-2085-2
Liste des Pièces (du gaz naturel au gaz propane)
Part Name
(Nom de la Pièce)
Part No.
(Numero de pièce)
Gas
(Gaz)
Quantity
(Quantité)
Visual Reference
(Référence visuelle)
Injector
(Injecteur)
AU129-210-0.85
0.033 in (0.85mm) LPG 4
Conversion Plate
(Plaque de Conversion) CP-72317-14 LPG 1

Rinnai’s other fine products Rinnai America Corporation
103 International Drive
Peachtree City, GA 30269
TOLL FREE: 1-800-621-9419
FAX: [phone]
www.rinnai.us
© 2009 Rinnai America Corporation
Direct Vent Furnaces
• High Efficiency
• Cool-to-the-touch Cabinet
• Blower Included
• Vent Terminal A Included
• Gas Conversion Kit Included
Hydronic Air Handler
• Designed for Use with Rinnai Systems
• Domestic Hot Water Priority
• Optional Programmable Thermostat
• Zero Clearance to Combustibles
• Accommodates Standard Cased-Coils
Direct-Vent Fireplace, RHFE-750ETRA
• Up to 83% AFUE Energy Efficiency
• Zero-Clearance Installation
• Available in Four Options of Fronts
• Remotes and Fan Included
• Gas Conversion Kit Available
Tankless Water Heaters
• Residential and Commercial Applications
• Continuous Hot Water
• Up to 9.8 GPM
• High Energy Efficiency
• Propane or Natural Gas
• Internal or External Installation
• Digital Temperature Control
• Small, Compact Design
Register your product at www.rinnairegistration.com
or call 1-866-RINNAI1 (746-6241)
