ASSEMBLY INSTRUCTIONS
RiverRidge® 3 Cubby, 2 Veggie Bin Cabinet
ITEM# 02-146 White
ITEM# 02-147 Gray
ADULT ASSEMBLY REQUIRED
This product requires assembly by an adult because of the small parts. Care should be
taken in unpacking and assembling this item to keep the small parts away from children.

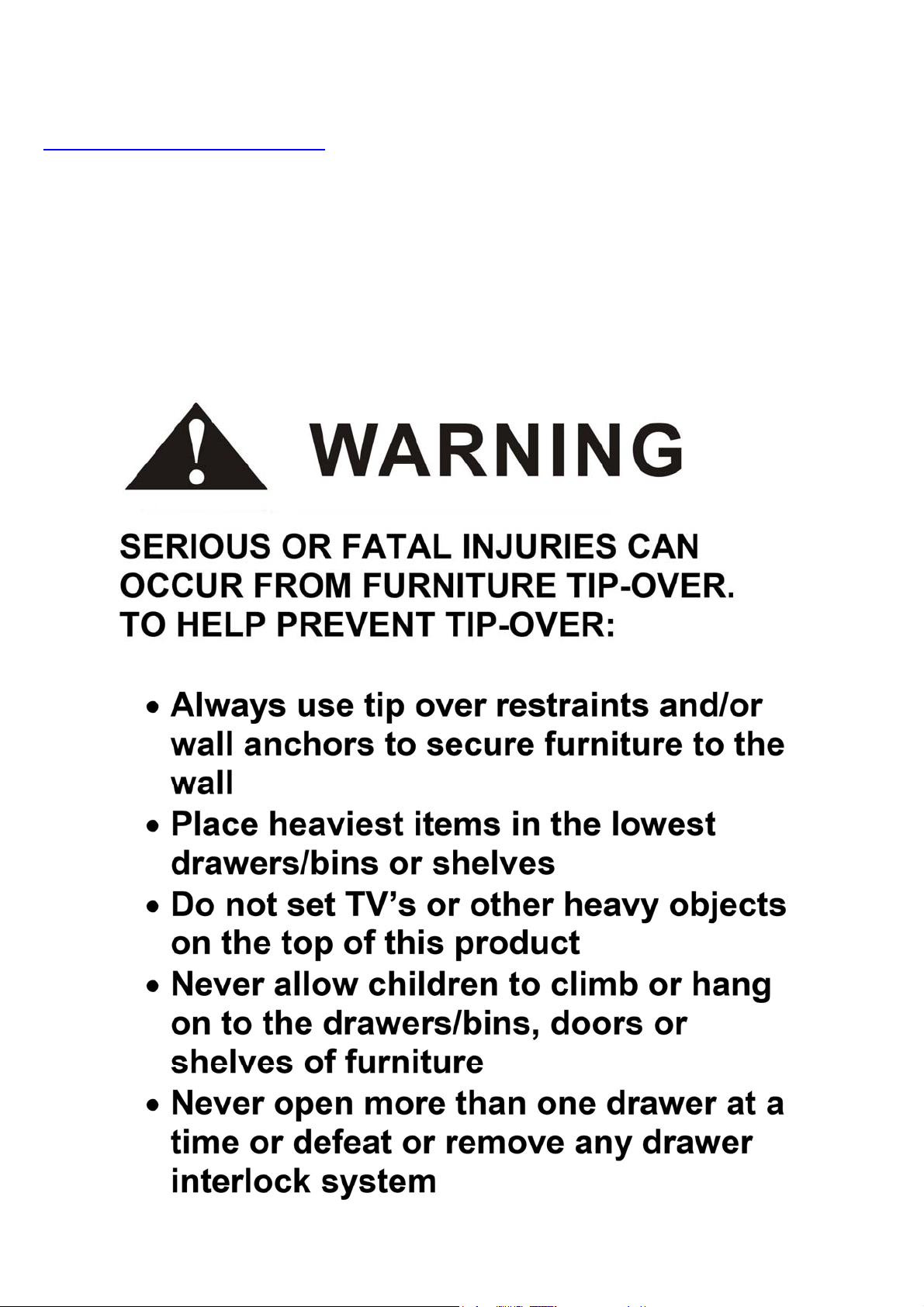

WARNING
Young children can be seriously injured or killed if furniture tips over.
Don’t use this item for a TV stand.
Use angle-braces or anchors to secure furniture to the wall.

Send requests for missing or damaged parts replacements by email to:
[email protected] or call toll free 1-(844)-223-5201 or order parts on line at
www.riverridgehome.com
EACH CABINET WILL HOLD UP TO 20 POUNDS PER CUBBY, 30 POUNDS PER VEGGIE BIN AND 25
POUNDS PER TOP SHELF OR A TOTAL OF 145 POUNDS. DO NOT LOAD EACH CUBBY WITH MORE
THAN 20 POUNDS, EACH VEGGIE BIN WITH MORE THAN 30 POUNDS AND THE TOP SHELF WITH
MORE THAN 25 POUNDS. THIS MAY CAUSE DAMAGE TO THE CABINET AND MAY CAUSE
SERIOUS INJURY OR DEATH.

PARTS LIST

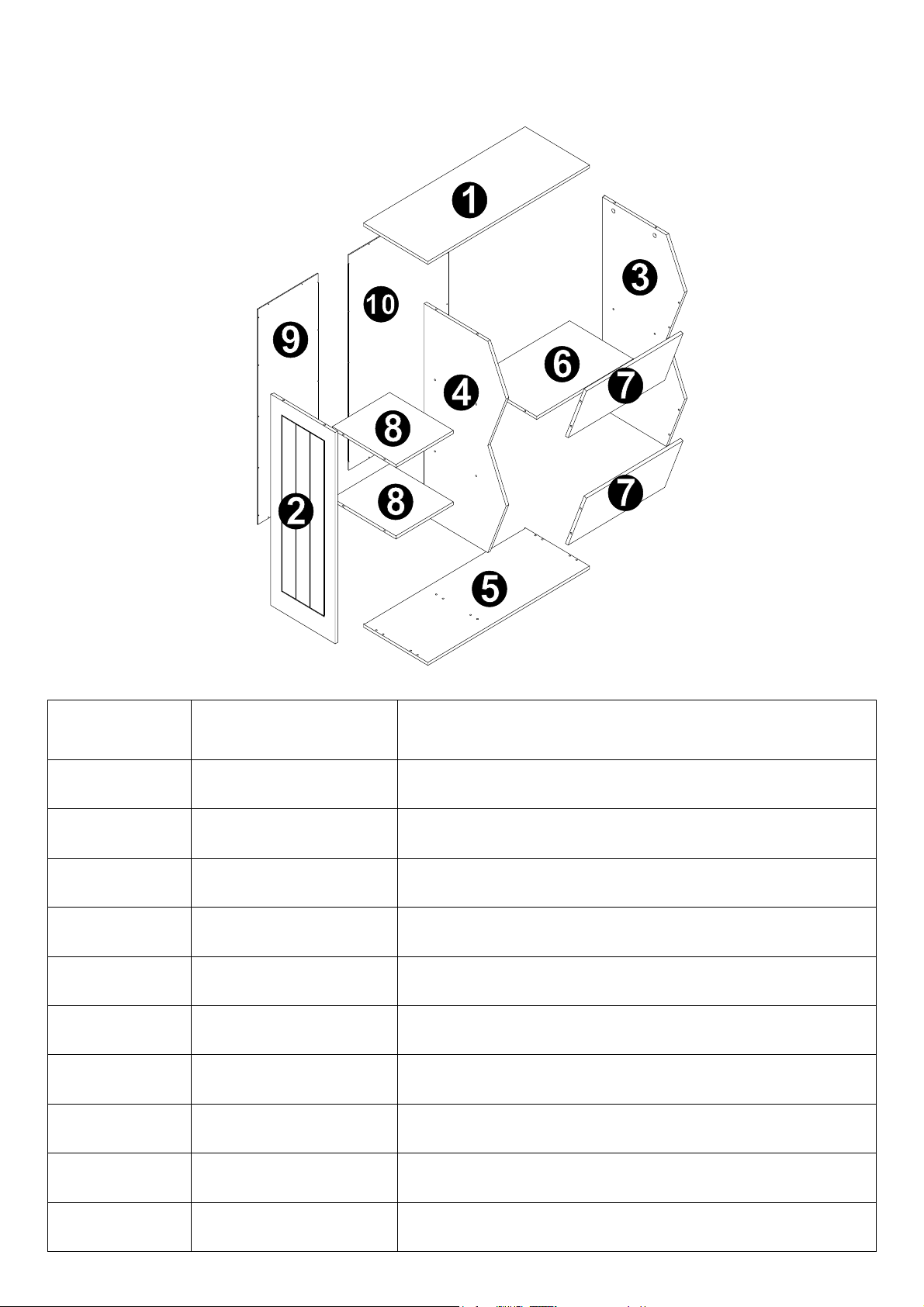

NO QTY DESCRIPTION
1 1PC TOP BOARD
2 1PC LEFT SIDE PANEL
3 1PC RIGHT SIDE PANEL
4 1PC MIDDLE PANEL
5 1PC BOTTOM BOARD
6 1PC LARGE SHELF
7 2PCS FRONT PANEL
8 2PCS SMALL SHELF
9 1PC SMALL BACK BOARD
10 1PC LARGE BACK BOARD

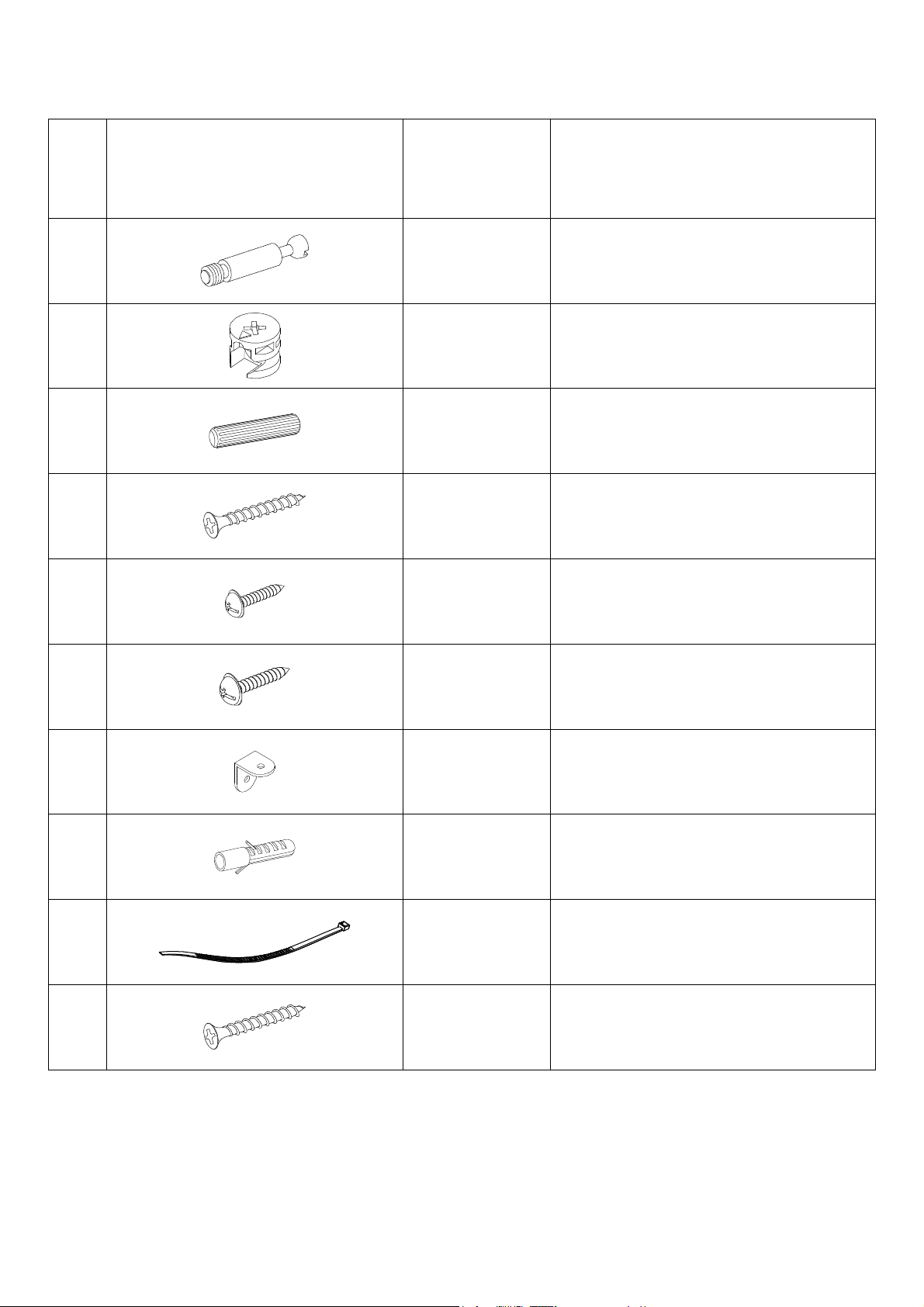

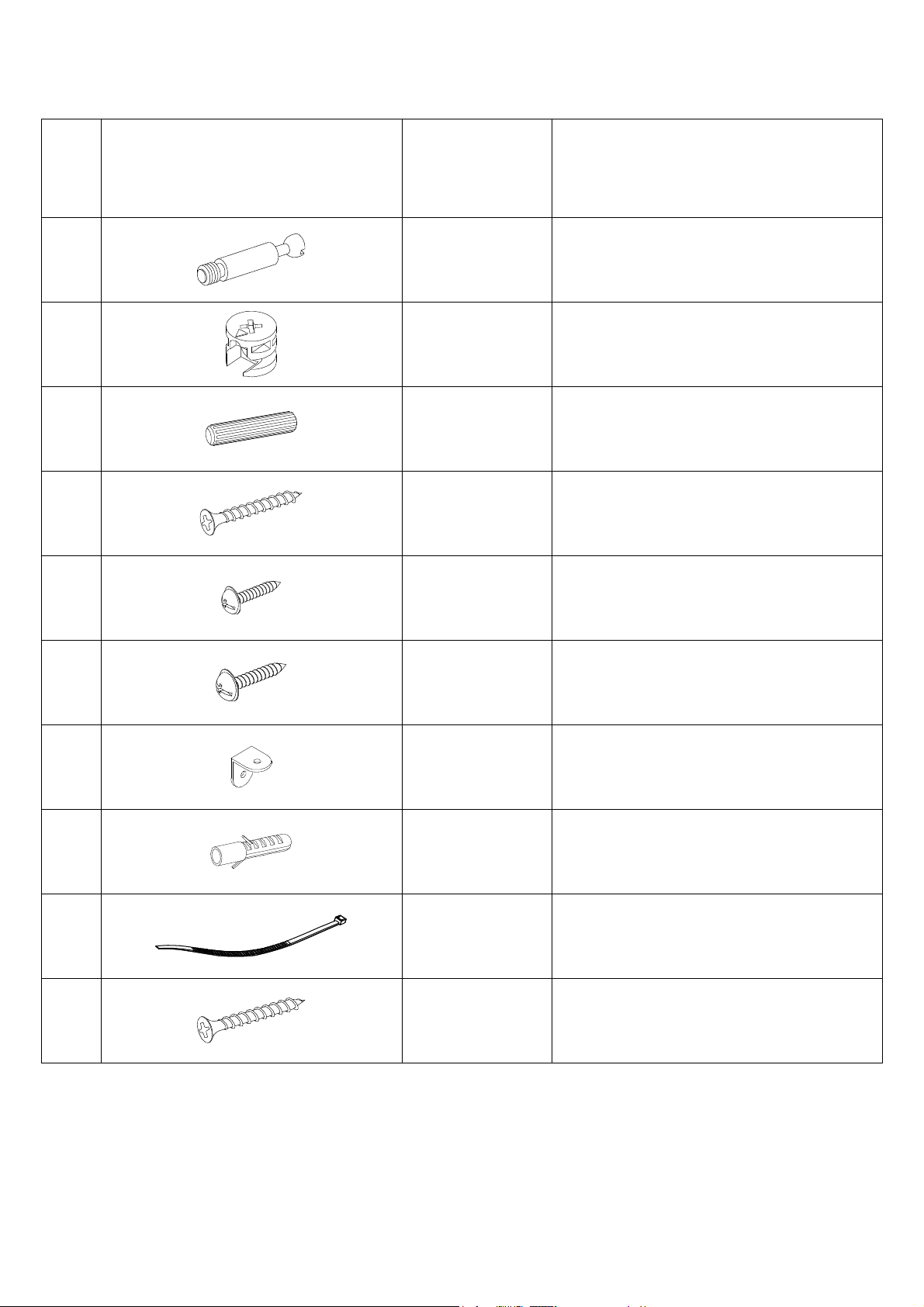

NO PARTS QTY DESCRIPTION
A 26PCS CAM BOLT
B 26PCS CAM LOCK
C 6PCS WOOD DOWEL
D 6PCS LONG SCREW 4x30mm
E 24PCS BACK SCREW 2.5x12mm
F 1PC SCREW 2.5x14mm
G 2PCS METAL BRACKET
H 1PC PLASTIC ANCHOR
I 1PC PLASTIC LOCK STRIP
J 1PC LONG SCREW 4x40mm
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF POWER SCREWDRIVER IS NOT RECOMMENDED

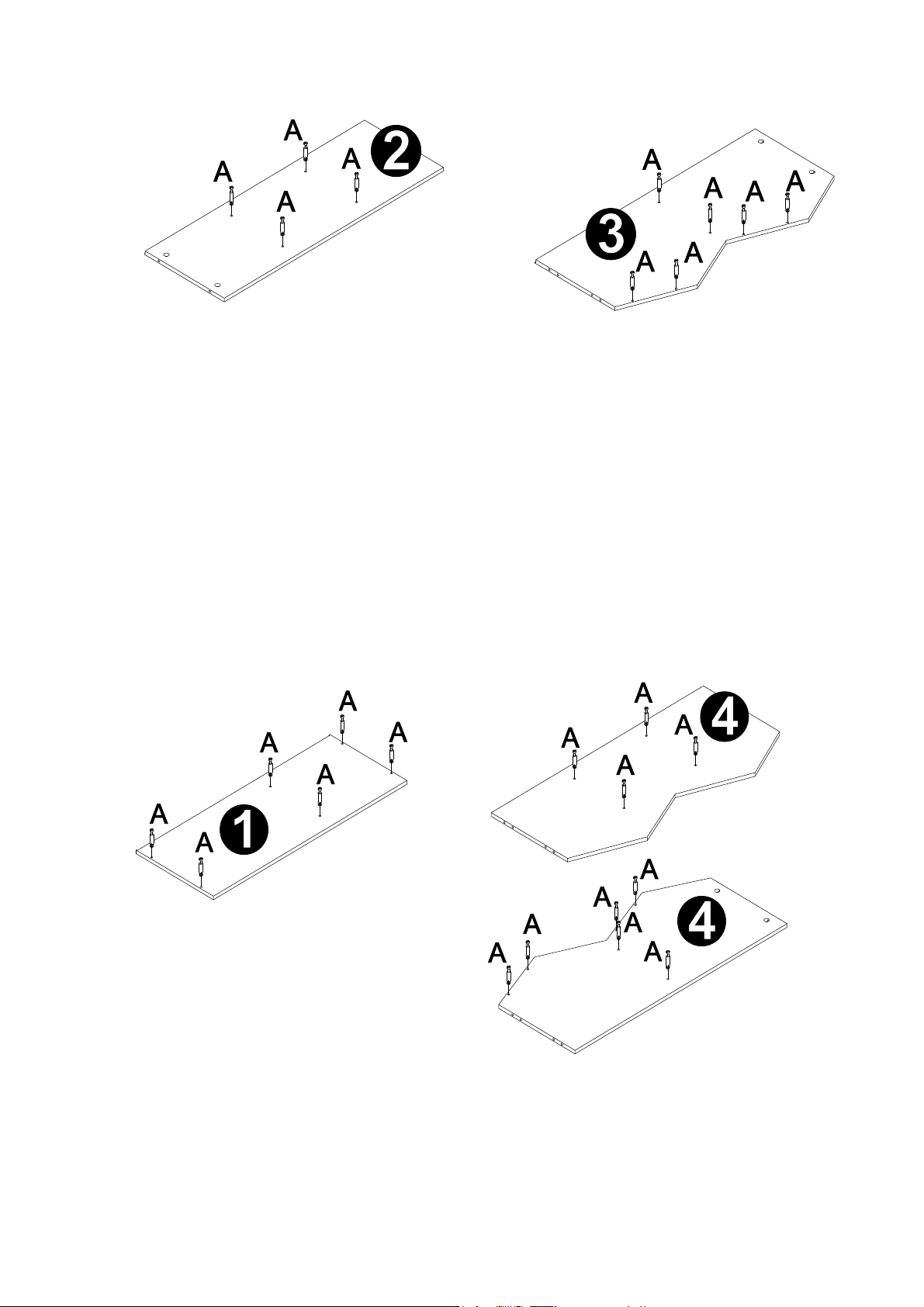

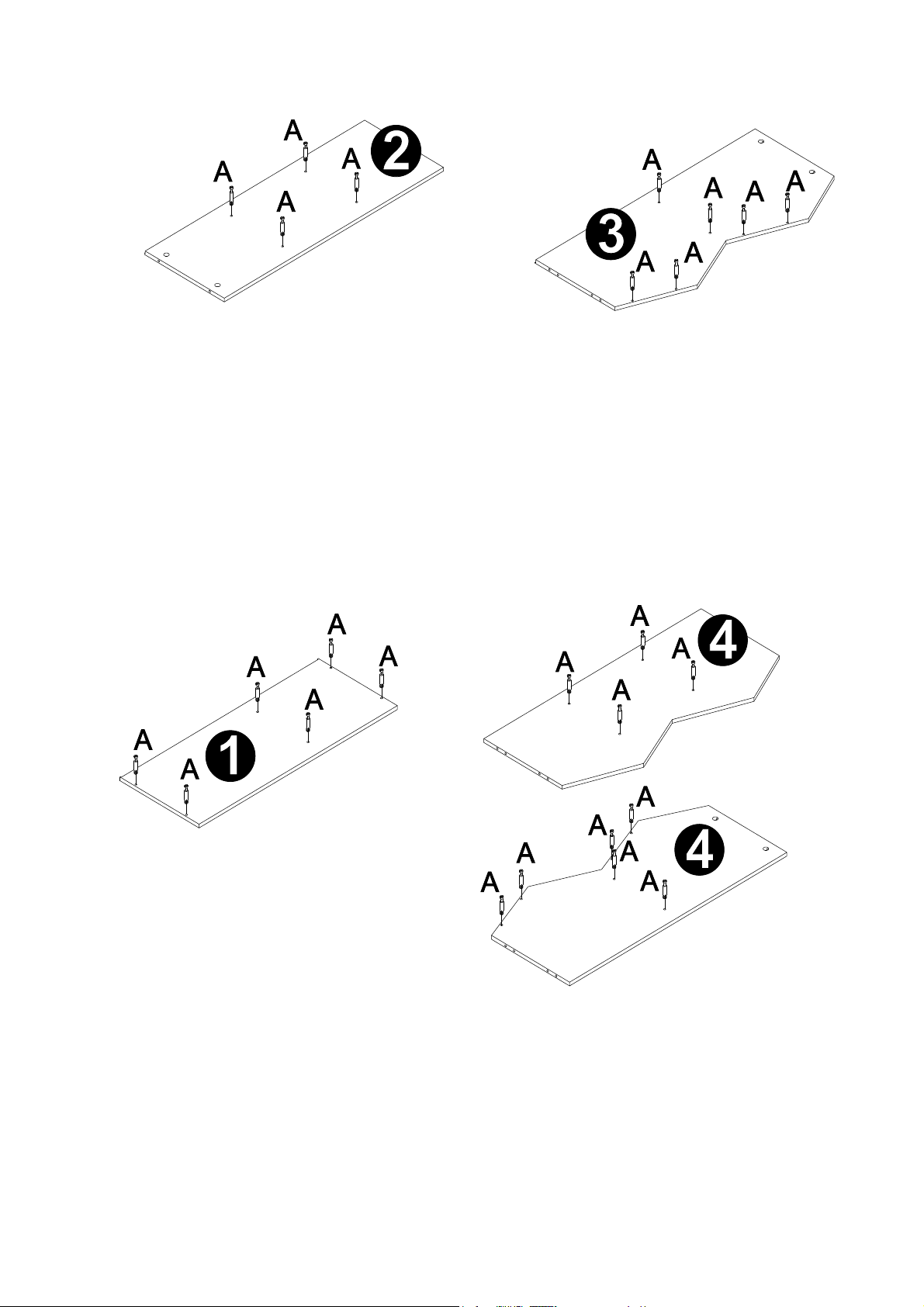

STEP 1
STEP 1
1. Screw 4pc cam bolts (A) into pre-threaded holes on left side panel (2) and tighten to left side panel (2).
2. Screw 6pc cam bolts (A) into pre-threaded holes on right side panel (3) and tighten to right side panel
(3).
STEP 2
STEP 2
1. Screw 6pc cam bolts (A) into pre-threaded holes on top board (1) and tighten to top board (1).
2. Screw 4pc cam bolts (A) into pre-threaded holes on middle panel (4) and tighten to middle panel (4).
3. Screw 6pc cam bolts (A) into pre-threaded holes on other side of middle panel (4) and tighten to other
side of middle panel (4).

STEP 3
STEP 3
1. Attach front panels (7) and large shelf (6) to right side panel (3) by inserting cam bolts (A) into cam
lock holes on front panel (7) and large shelf (6).
2. Insert 6pc cam locks (B) into cam lock holes on front panel (7) and large shelf (6) and rotate clockwise
to secure cam bolts in place.
3. Attach middle panel (4) to front panels (7) and large shelf (6) by inserting cam bolts (A) into cam lock
holes on front panel (7) and large shelf (6).
4. Insert 6pc cam locks (B) into cam lock holes on front panel (7) and large shelf (6) and rotate clockwise
to secure cam bolts in place.

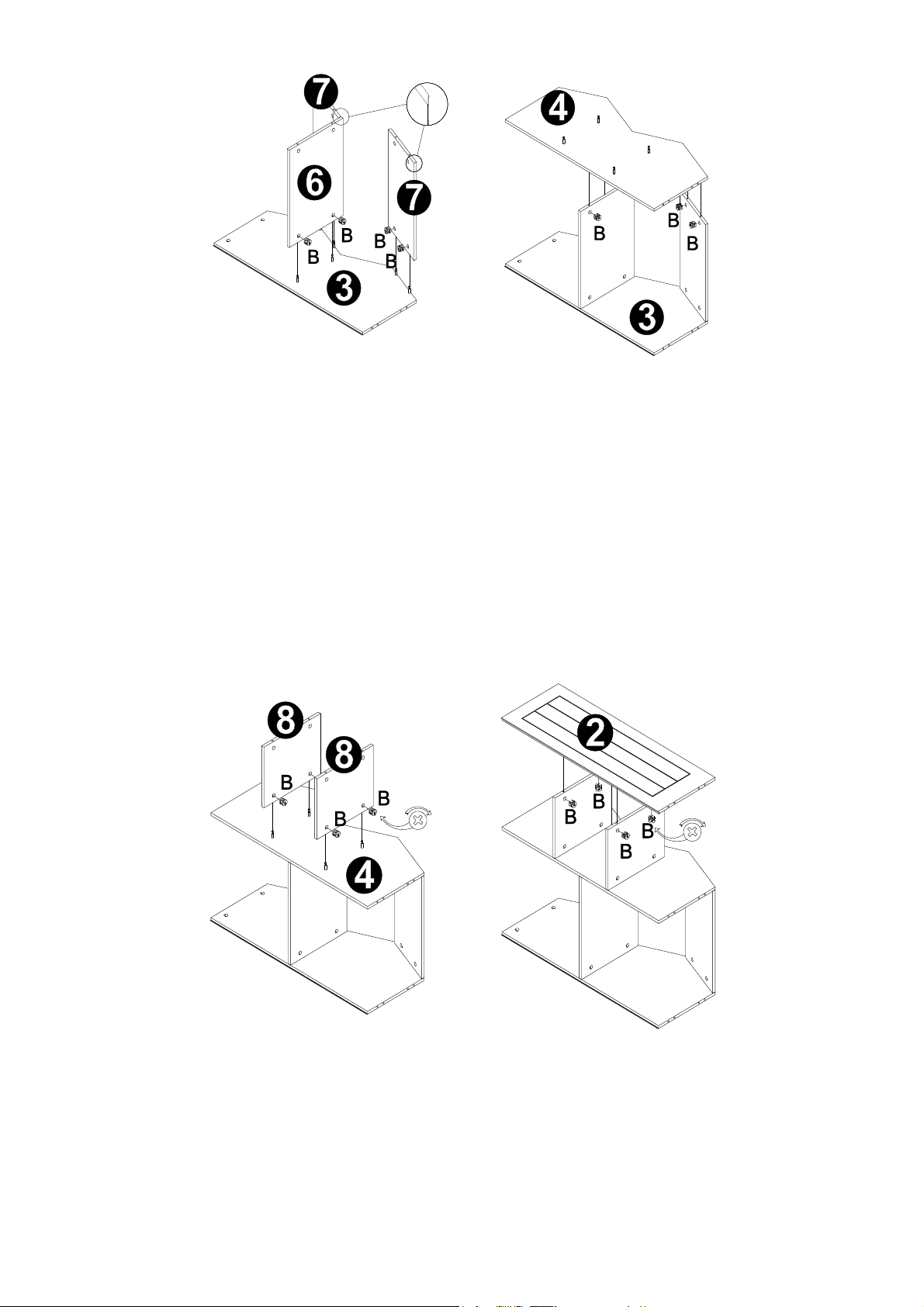

STEP 4
STEP 4
1. Attach 2pc small shelf (8) to middle panel (4) by inserting cam bolts (A) into cam lock holes on small
shelf (8).
2. Insert 4pc am locks (B) into cam lock holes on small shelf (8) and rotate clockwise to secure cam bolts
in place.
3. Attach left side panel (2) to 2pc small shelves (8) by inserting cam bolts (A) into cam lock holes on
small shelf (8).
4. Insert 4pc cam locks (B) into cam lock holes on small shelf (8) and rotate clockwise to secure cam
bolts in place.

STEP 5
STEP 5

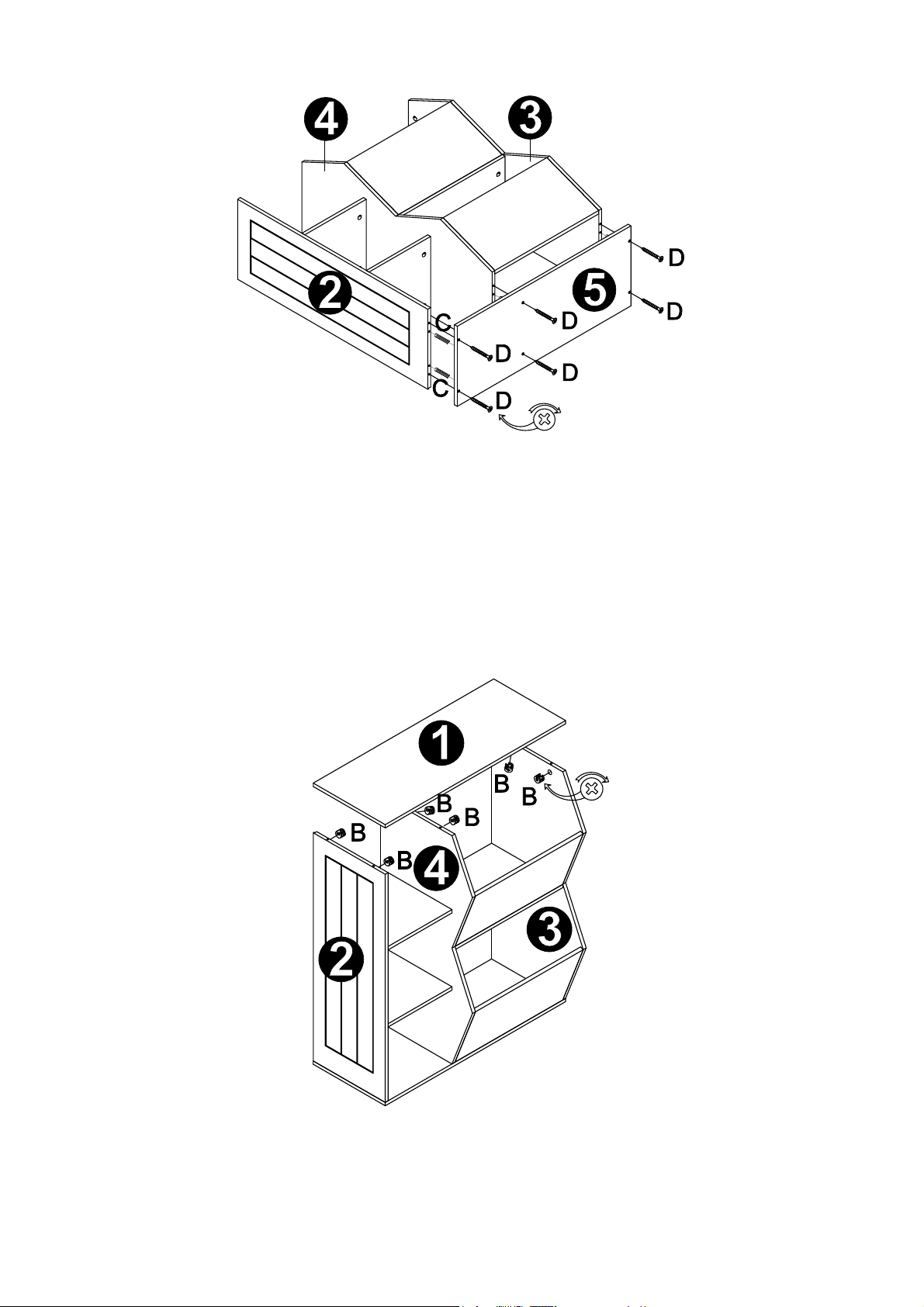

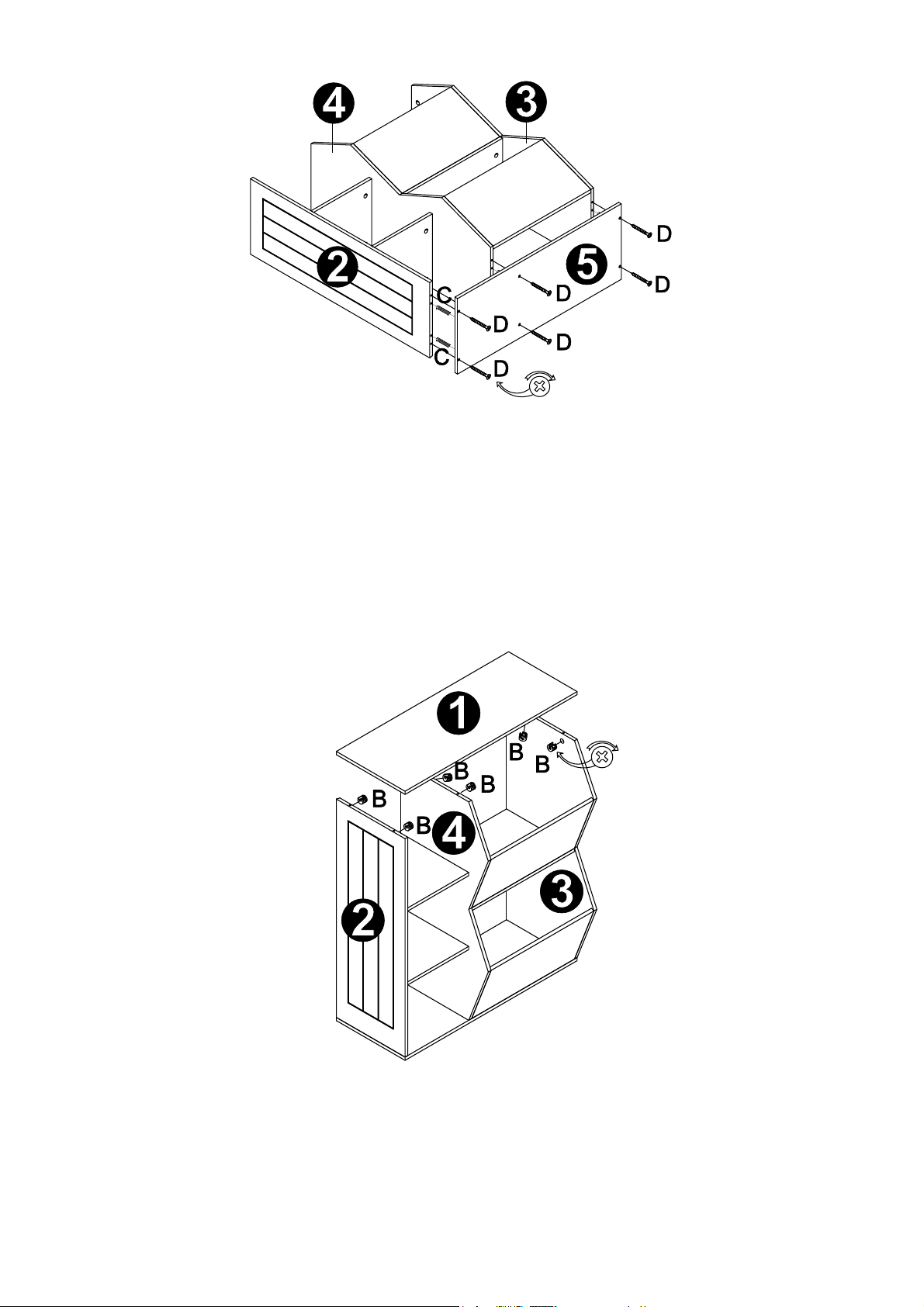

1. Insert 6pc wood dowels (C) into wood dowel holes on end of left side panel (2), middle panel (4) and
right side panel (3).
2. Attach bottom board (5) to left side panel (2), middle panel (4) and right side panel (3) by inserting
6pc long screws (D) through holes on bottom board (5) and tighten to left side panel (2), middle
panel (4) and right side panel (3).
STEP 6
STEP 6
1. Attach the top board (1) to pre-assembled unit by inserting cam bolts (A) into cam lock holes on end
of left side panel (2), middle panel (4) and right side panel (3).
2. Insert 6pc cam locks (B) into cam lock holes on end of left side panel (2), middle panel (4) and right
side panel (3) and rotate clockwise to secure cam bolts in place.

STEP 7
STEP 7

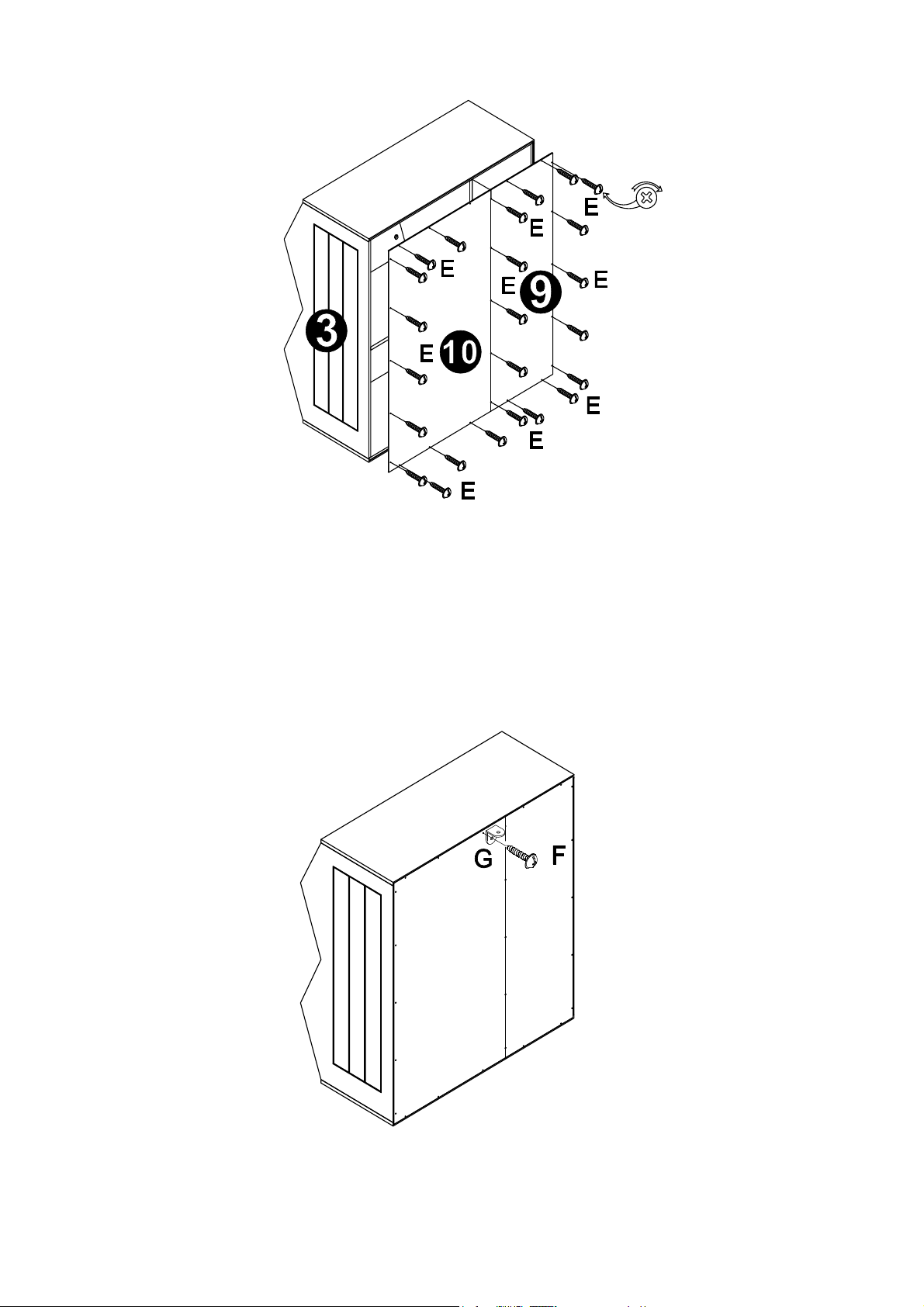

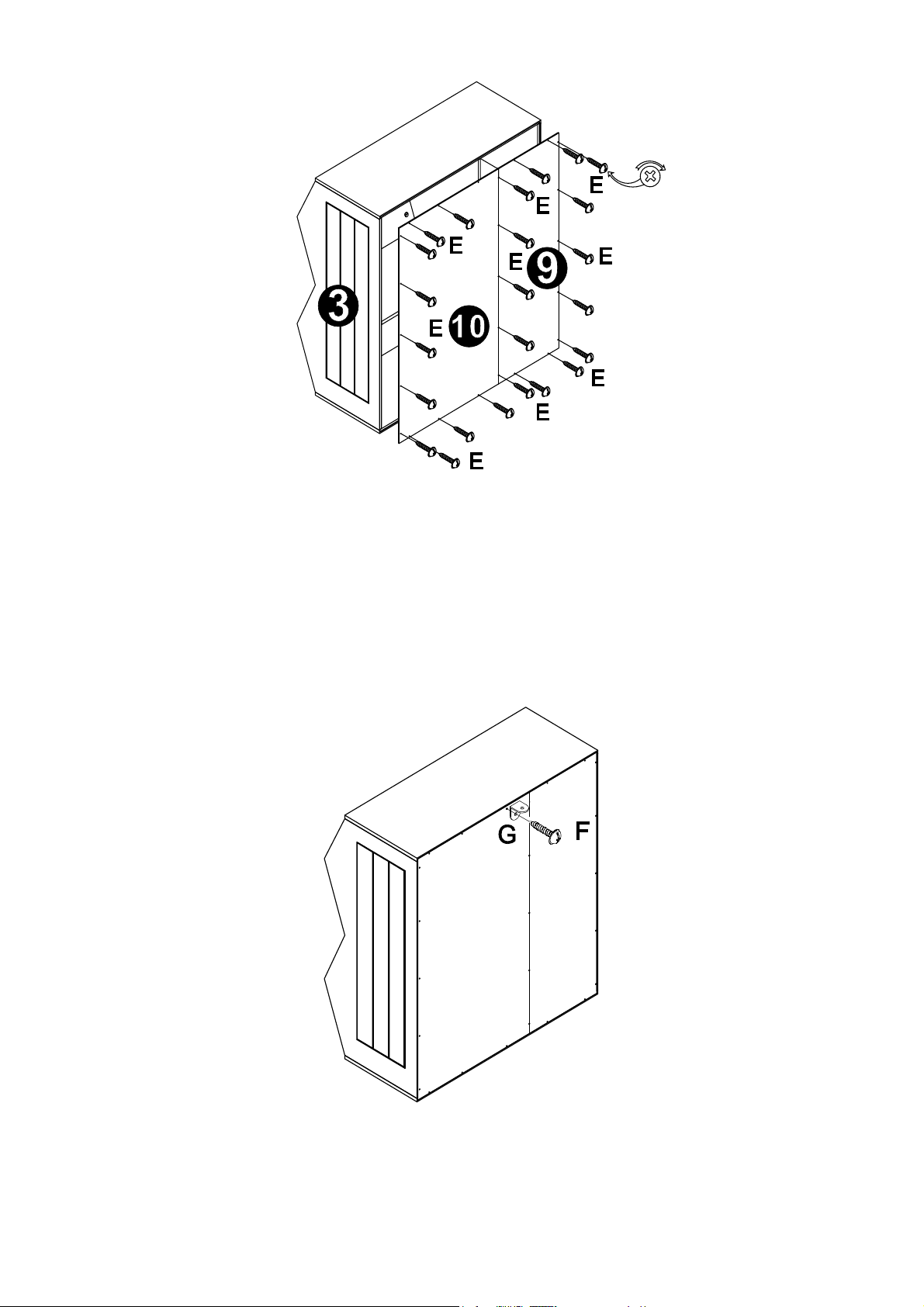

1. Attach large back board (10) and small back board (9) to pre-assembled cabinet.
2. Insert 24pc back screws (E) through holes in large back board (10) and small back board (9) and
tighten to back of cabinet.
STEP 8
STEP 8
1. Attach 1pc metal bracket (G) to back of cabinet by inserting 1 screw (F) through hole on metal bracket
(G) and tighten to back of cabinet.

STEP 9
STEP 9
1. Use position of metal bracket (G) on cabinet to determine position of second metal bracket (G) on wall.
2. Drill hole in wall where second metal bracket (G) will be placed.
3. Insert 1 plastic anchor (H) into hole on the wall and attach second metal bracket (G) to plastic anchor
(H) by inserting 1 screw (J) through hole on metal bracket (G) and tighten to plastic anchor (H).

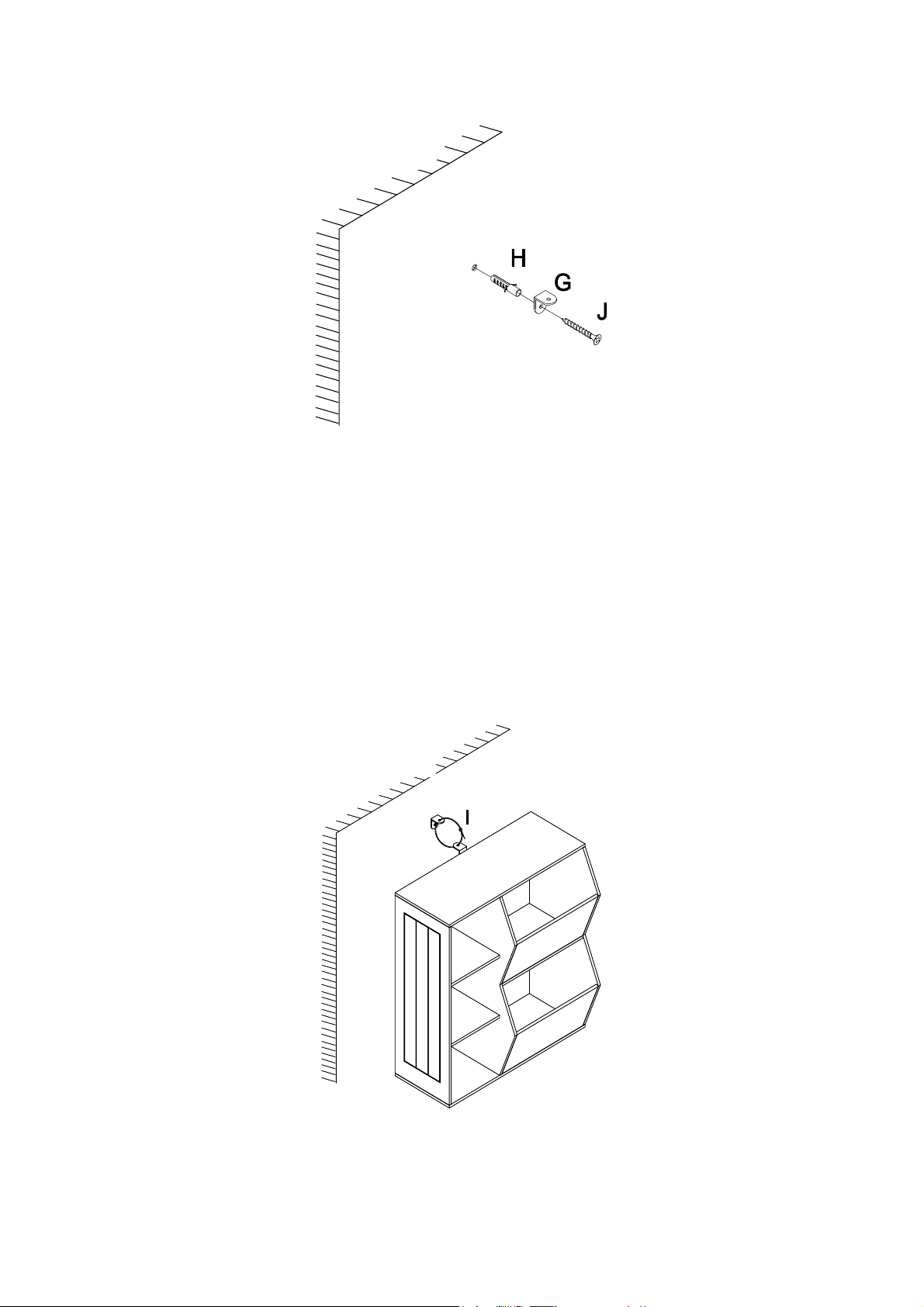

STEP 10
STEP 10
1. Place cabinet against wall and insert 1 plastic lock strip (I) through metal bracket (G) on the cabinet
and through metal bracket (G) on wall.
2. Fasten plastic lock strip (I) to fix 2 metal brackets together firmly.

ENJOY YOUR NEW RiverRidge® CABINET NOW!
Attention Adults: The cabinet should be checked periodically for damage or loose screws/parts.
Take appropriate action necessary to correct the hazard such as tightening of screws and taking
any damaged parts away from children.
Thank you for purchasing this RiverRidge® Kids Products item. We hope you enjoy it, and consider
purchasing other RiverRidge® items.
Send requests for missing or damaged parts replacements by email to:
[email protected] or call toll free 1-(844)-223-5201 or order parts online at
www.riverridgehome.com
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016.

INSTRUCCIONES DE ENSAMBLAJE
Gabinete de 2 cajones para vegetales y 3 cubículos
de RiverRidge®
ARTÍCULO N.° 02-146 Blanco
ARTÍCULO N.° 02-147 Gris
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas
pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener
las piezas pequeñas alejadas de los niños.

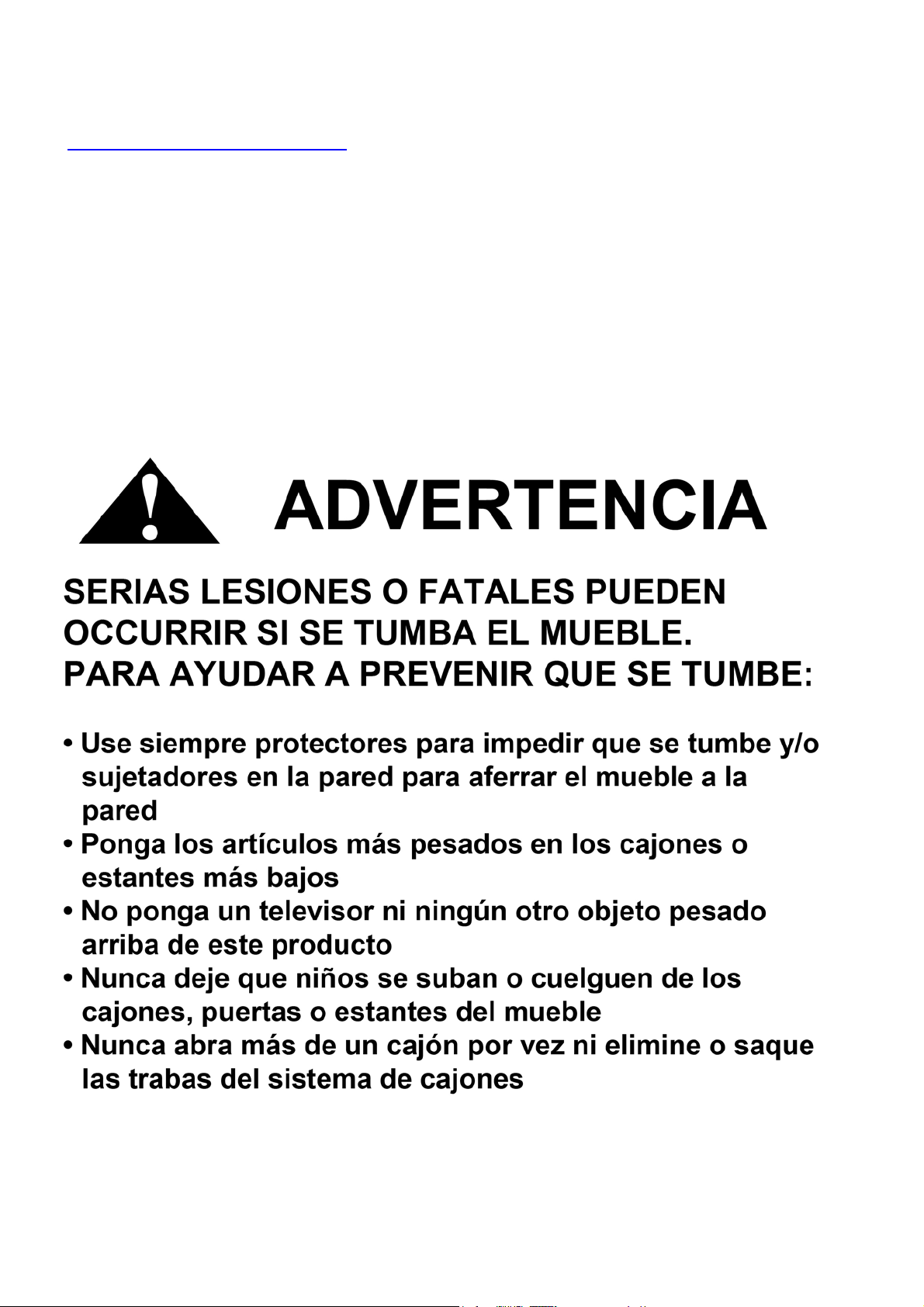

ADVERTENCIA
