RiverRidge 06-175 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
RiverRidge® Hayward Two-Door Floor Cabinet
Gabinete de piso de dos puertas RiverRidge®
Armoire à deux portes RiverRidge® Hayward
06-175 – Dark Woodgrain, Madera oscura, Grain de bois foncé
06-179 – Light Woodgrain, Madera clara, Grain de bois pâle
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH THE TIP-
OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.
• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 20 pounds (9.1kgs) per shelf and 10 pounds (4.5kgs)
per drawer for a total weight of 90 pounds (40.8kgs). Please do not overload product for risk of
damage and/or serious injury or death.

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas.
Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas
alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje
debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES. A FIN
DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON LAS
SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: Este producto soporta hasta 20 libras (9,1 kg) por repisa y 10 libras (4,5 kg)
por cajón; un peso total de 90 libras (40,8 kg). No sobrecargue el producto para evitar el riesgo
dedaños o lesiones graves o la muerte.

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des
enfants. Les enfants doivent être tenus à l’écart du produit en raison du risque de blessure pendant
l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES VOIRE
MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS DE RETENUE
ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE FOURNI AFIN D’ÉVITER
TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
• Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
• Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
• Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
• Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant à
votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
• Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
• Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques, de
conduites d’eau ou de gaz cachés.
• N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
• Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
• Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
• N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut contenir jusqu’à 20 livres (9,1 kg) par étagère et 10 livres
(4,5 kg) par tiroir, pour un poids total de 90 livres (40,8 kg). Veuillez ne pas surcharger le produit
pour éviter tout risque de dommage et de blessure grave ou mortelle.

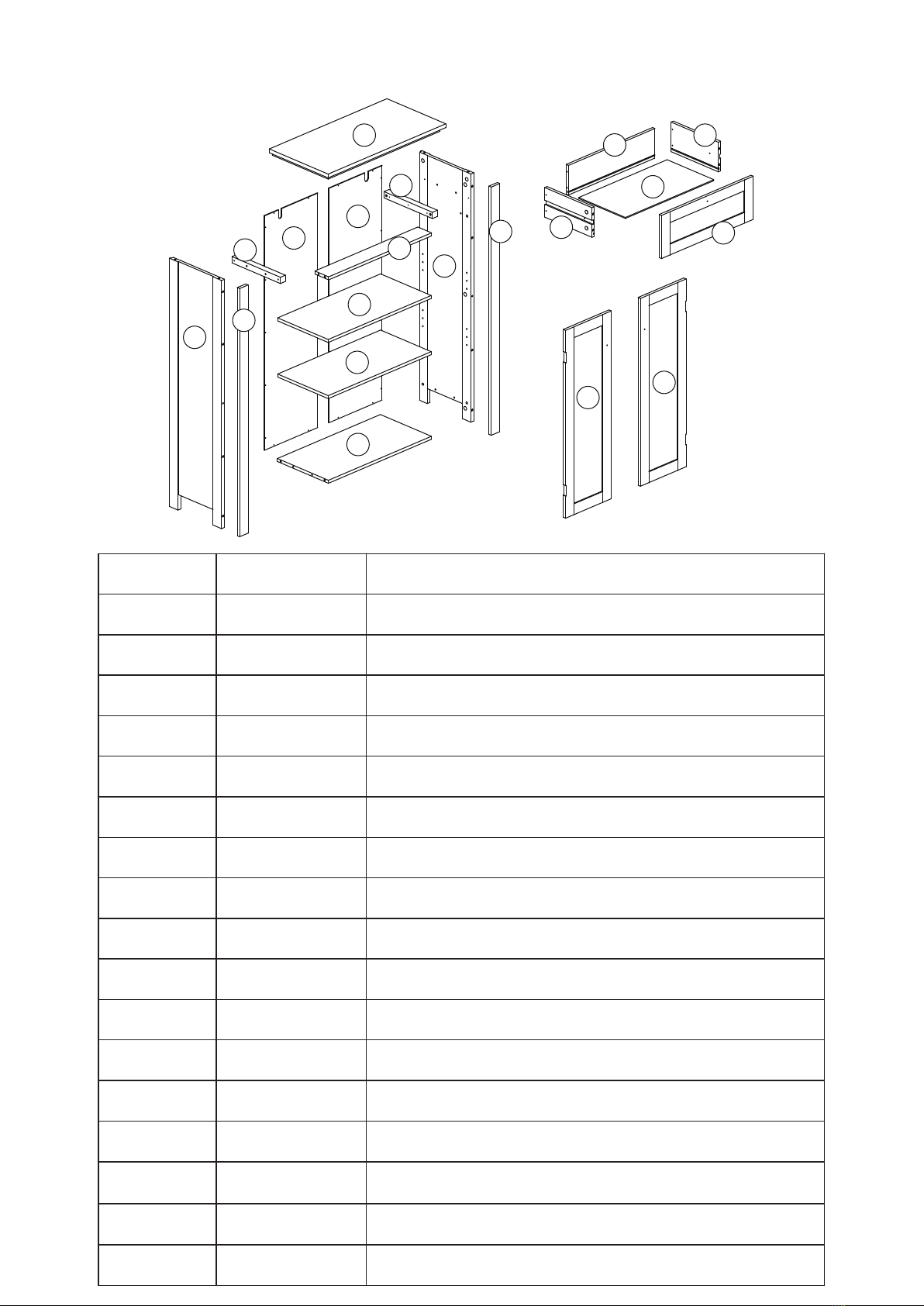

PARTS LIST
Top Board1PC
QTYNO DESCRIPTION
1
Left Side Panel1PC2
Right Side Panel1PC3
Left Support Board1PC4
Right Support Board1PC5
Cross Bar2PCS6
Front Cross Bar1PC7
Shelf2PCS8
Back Board2PCS9
Bottom Board1PC10
Left Door1PC11
Right Door1PC12
Drawer Front Board1PC13
Drawer Left Side Panel1PC14
Drawer Right Side Panel1PC15
Drawer Back Board1PC16
Drawer Bottom Board1PC17
1
2
7
3
4
5
6
6
8
8
9
9
10
11 12
13
14
15
16
17

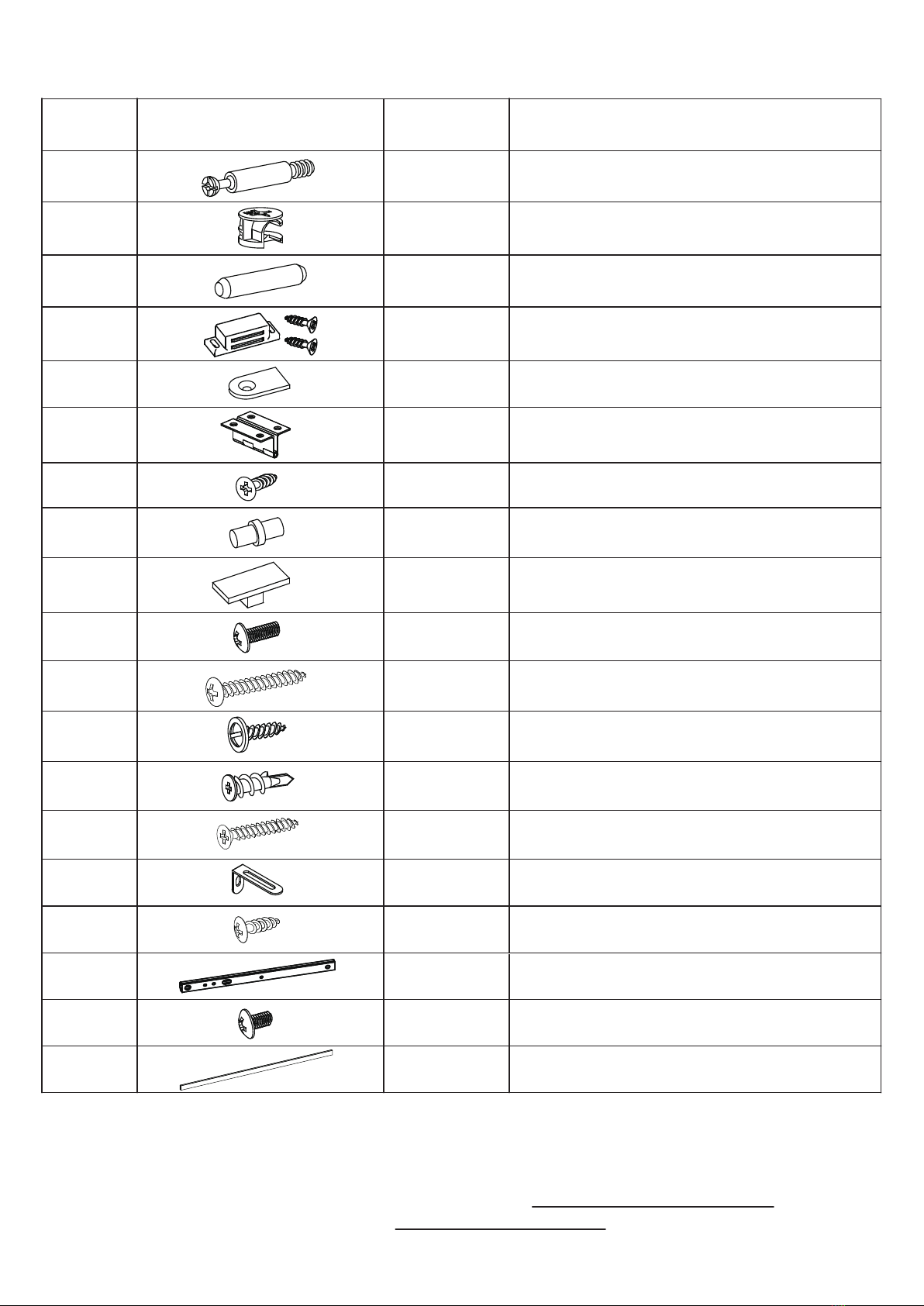

Magnet with 2 Screws
Screw (4x30mm)
Screw (4x14mm)
Cam Bolt
Cam Lock
Wood Dowel
Hinge
Machine Screw (4x18mm)
Machine Screw (4x10mm)
Handle
Screw (2.5x10mm)
Screw (3x10mm)
Screw (4x30mm)
Magnet Plate
Shelf Holder
PARTS LIST
1 SET
14PCS
20PCS
20PCS
24PCS
4PCS
2PCS
A
B
C
D
E
F
G
3PCS
8PCS
H
I
8PCS
3PCS
J
K
NO PARTS QTY DESCRIPTION
18PCS
L
2PCS
M
2PCS
N
O
P
Adjustable Anchor Bracket
Plastic Anchor
2PCS
2PCS
QDrawer Slide2PCS
R
S
2PCS
1PC Plastic Connection Strip
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED
To order replacement parts at no cost to you, email [email protected], call
1-(844)-223-5201 or order parts online at www.riverridgehome.com. Only valid in the United States.
If purchased outside of the United States, please contact retailer where purchased.

STEP 1
STEP 2
A
A
A
A
B
B
B
B
I
J
K
K
K
K
14
14
15
15
16
16
13
17
17

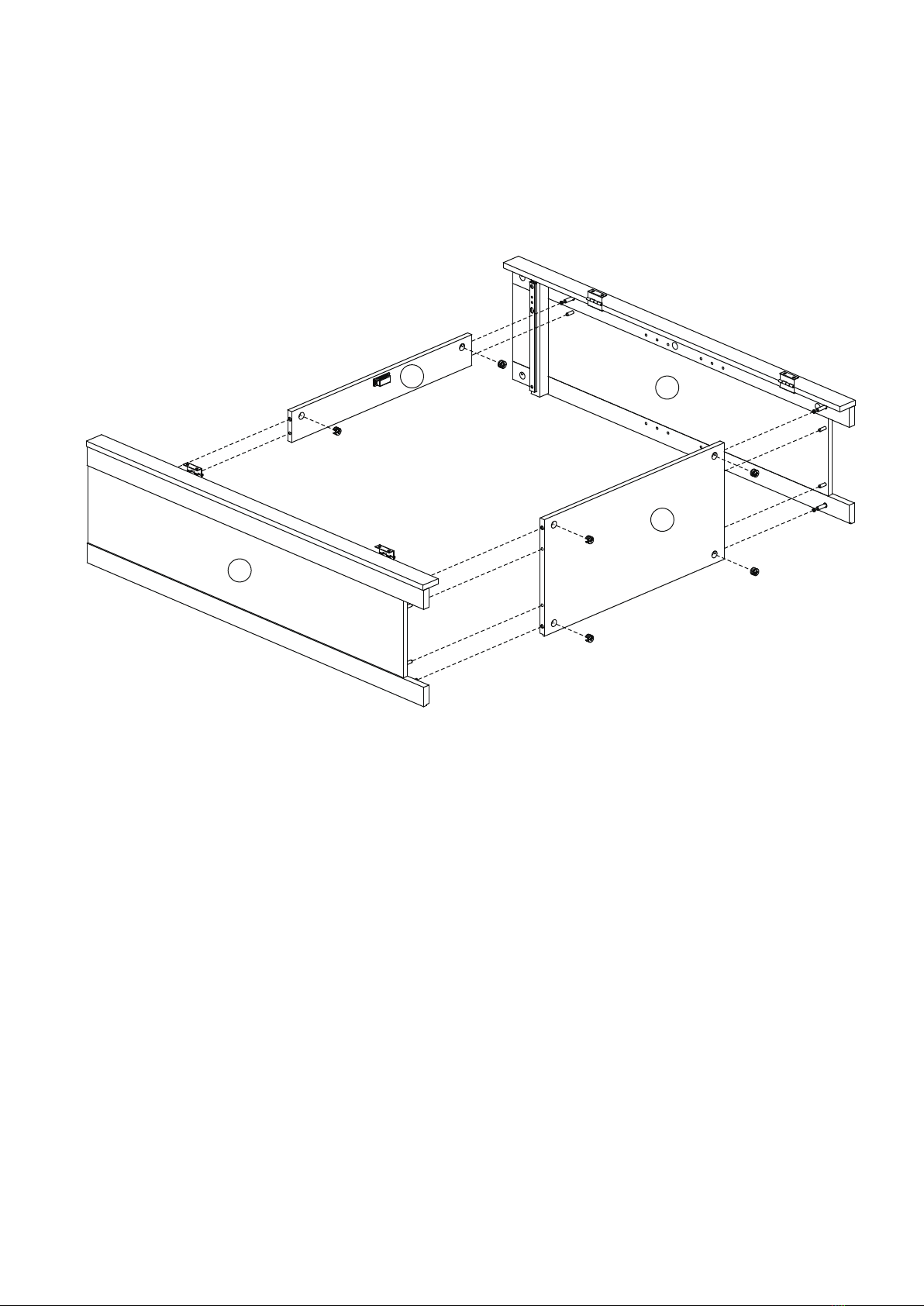

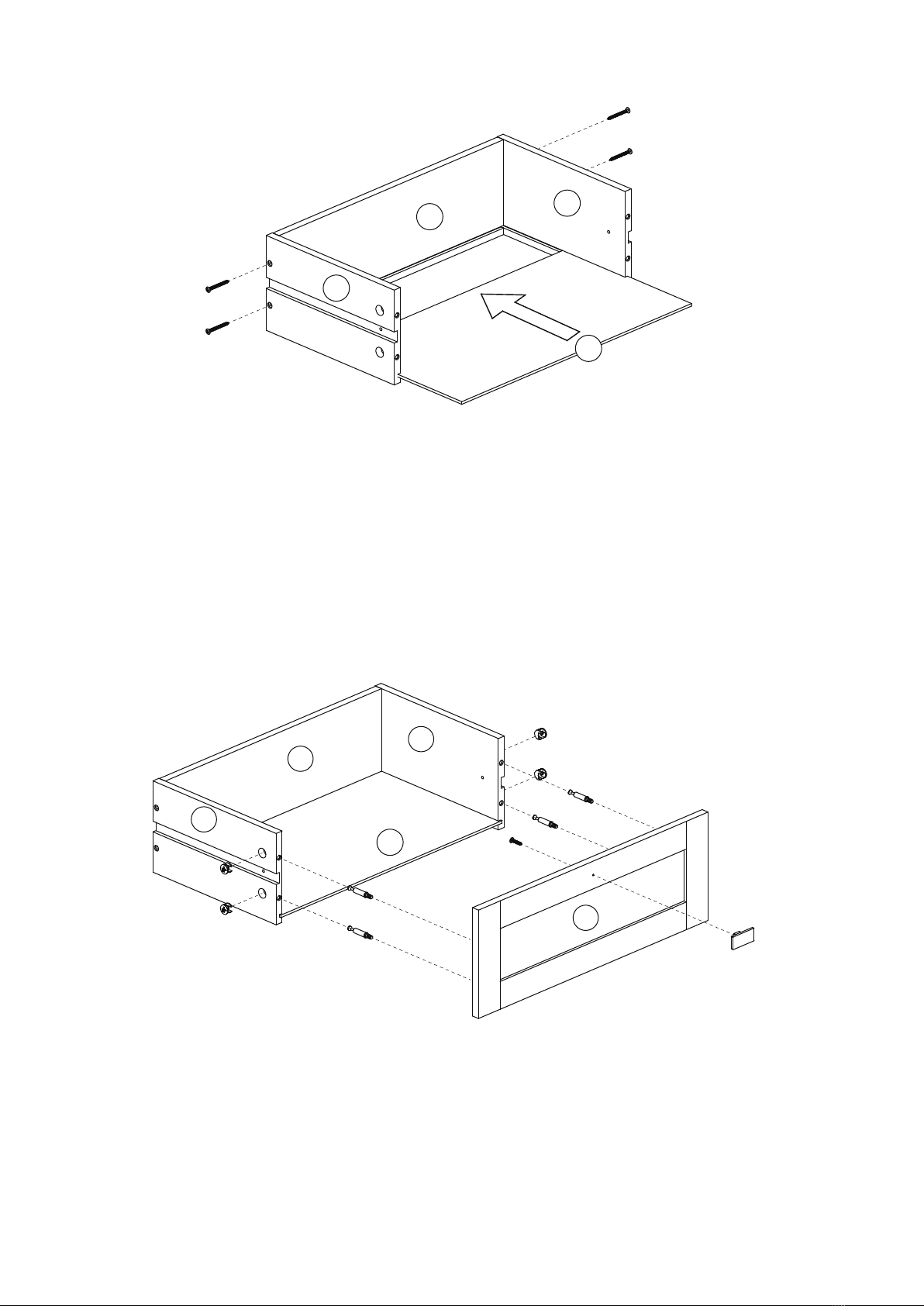

1. Attach drawer left side panel (14) to drawer back board (16) by inserting 2 screws (K) through
screw holes on drawer left side panel (14), then tighten into drawer back board (16).
2. Attach drawer right side panel (15) to drawer back board (16) by inserting 2 screws (K) through
screw holes on drawer right side panel (15), then tighten into drawer back board (16).
3. Slide drawer bottom board (17) into grooves on drawer left side panel (14) and drawer right
side panel (15) and drawer back board (16).
1. Screw 4 cam bolts (A) into cam bolt holes on drawer front board (13).
2. Attach drawer front board (13) to drawer left side panel (14), drawer right side panel (15) and
drawer bottom board (17) by inserting cam bolts (A) into cam bolt holes on drawer left side
panel (14) and drawer right side panel (15), and inserting edge of drawer bottom board (17) into
groove on drawer front board (13).
3. Insert 4 cam locks (B) into cam lock holes on drawer left side panel (14) and drawer right side
panel (15), then rotate clockwise to secure 4 cam bolts (A) in place.
4. Attach 1 handle (I) to drawer front board (13) by inserting 1 machine screw (J) through screw
hole on drawer front board (13), then tighten to handle (I).

A
A
A
A
A
A
STEP 3
STEP 4
F
F
F
F
GG
GG
G
GG
G
5
4

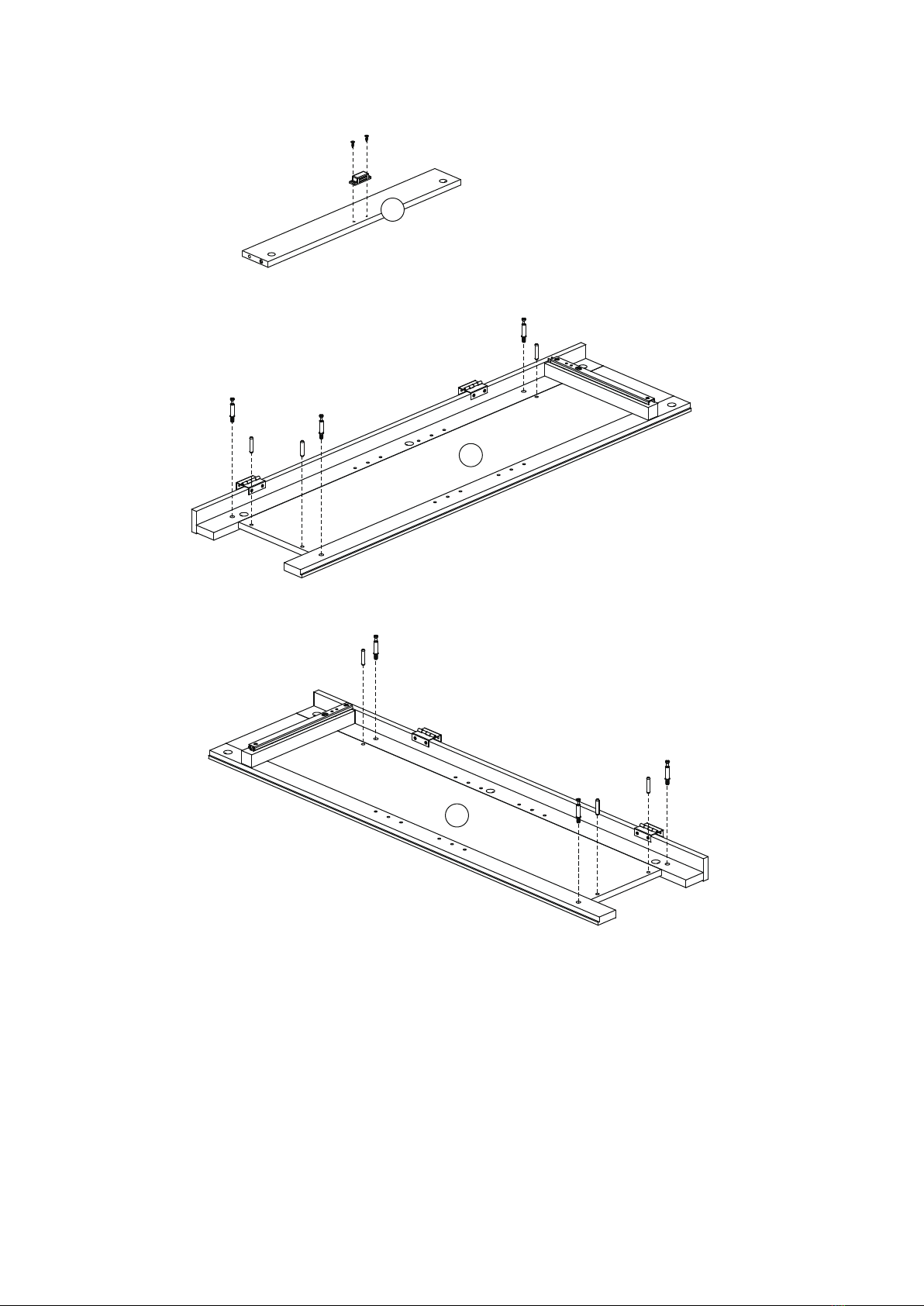

1. Screw 6 cam bolts (A) into cam bolt holes on left support board (4) and right support board (5).
2. Attach 2 hinges (F) to left support board (4) by inserting 4 screws (G) through holes on
hinges (F), then tighten to left support board (4).
3. Attach 2 hinges (F) to right support board (5) by inserting 4 screws (G) through holes on
hinges (F), then tighten to right support board (5).
1. Insert 2 wood dowels (C) into wood dowel holes on left support board (4).
2. Attach left support board (4) to left side panel (2) by inserting cam bolts into cam bolt holes and
wood dowels into wood dowel holes on left side panel (2).
3. Insert 3 cam locks (B) into cam lock holes on left side panel (2), then rotate clockwise to secure
cam bolts in place.
4. Repeat above steps to assemble right side panel (3) and right support board (5).
3
2C
C
C
C
B
B
B
B
B
B
5
4

STEP 5

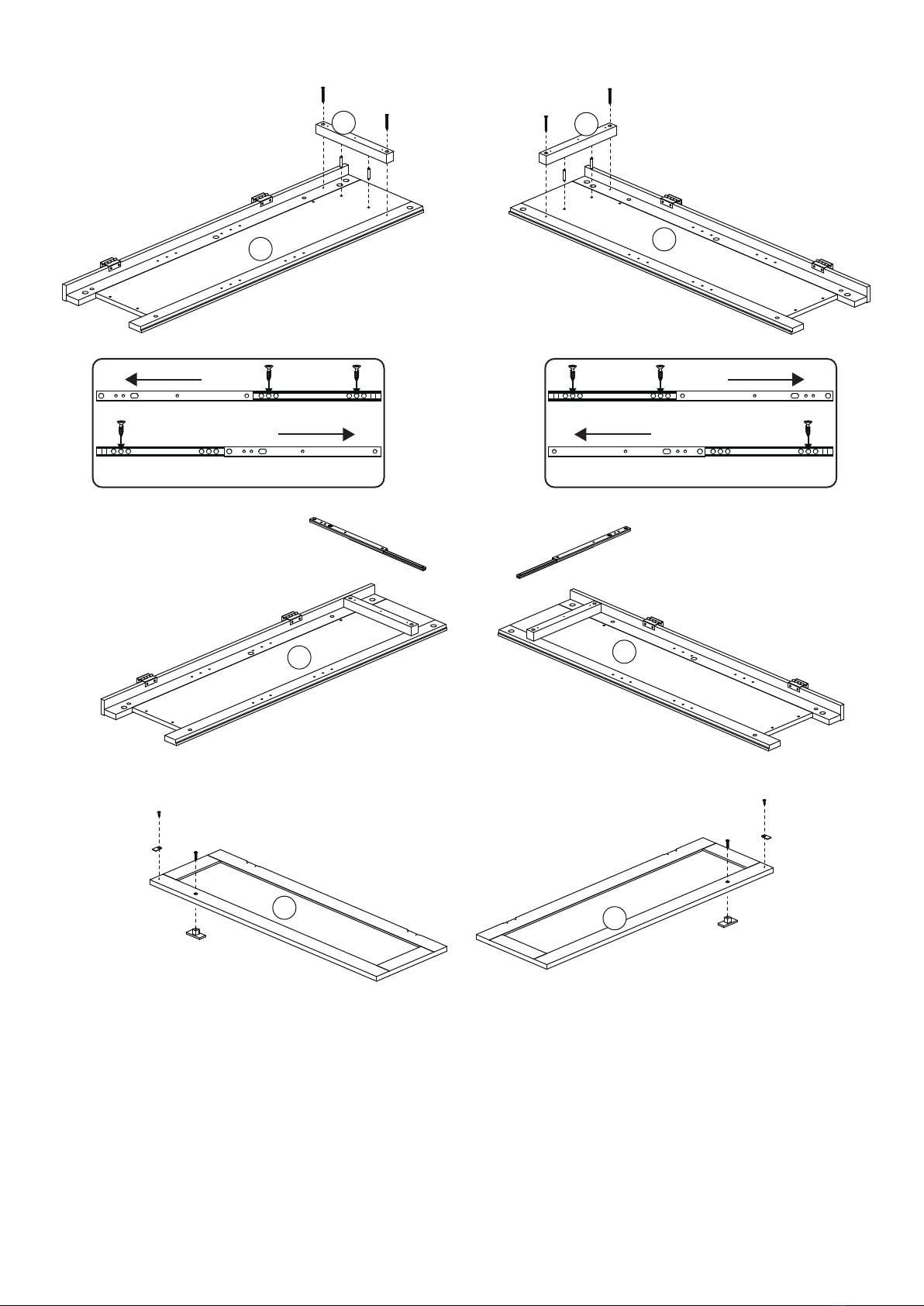

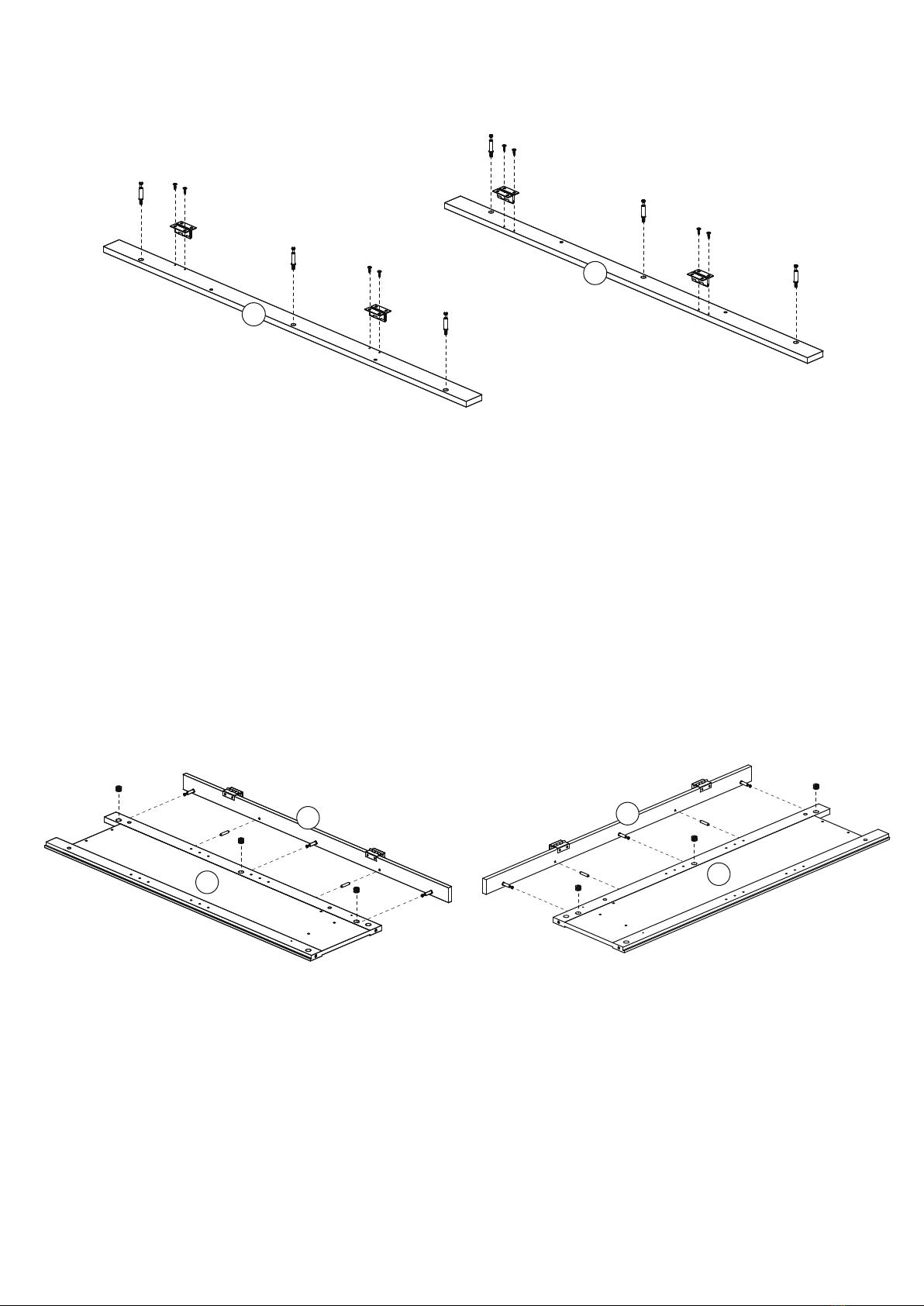

1. Insert 4 wood dowels (C) into wood dowel holes on side panels (2, 3). Attach both cross bars (6)
to side panels (2,3) by inserting wood dowels through wood dowel holes and 4 screws (K)
through screw holes on both cross bars (6), then tighten to side panels (2,3).
2. Attach 2 drawer slides (Q) to cross bars (6) by inserting 6 screws (G) through screw holes, then
tighten to cross bars (6).
3. Attach magnet plate (E) to left door (11) by inserting 1 screw (G) through hole on the magnet
plate (E), then tighten to left door (11).
4. Attach handle (I) to left door (11) by screwing 1 machine screw (J) through screw hole on left
door (11), then tighten to handle (I).
5. Repeat above steps to assemble magnet plate (E) and handle (I) to right door (12).
C
CCC
II
JJ
KKK
K
2
2
3
3
GG
G
G G
G
Q
Q
GG
EE
Q
Q
11
66
12
QQ

STEP 6

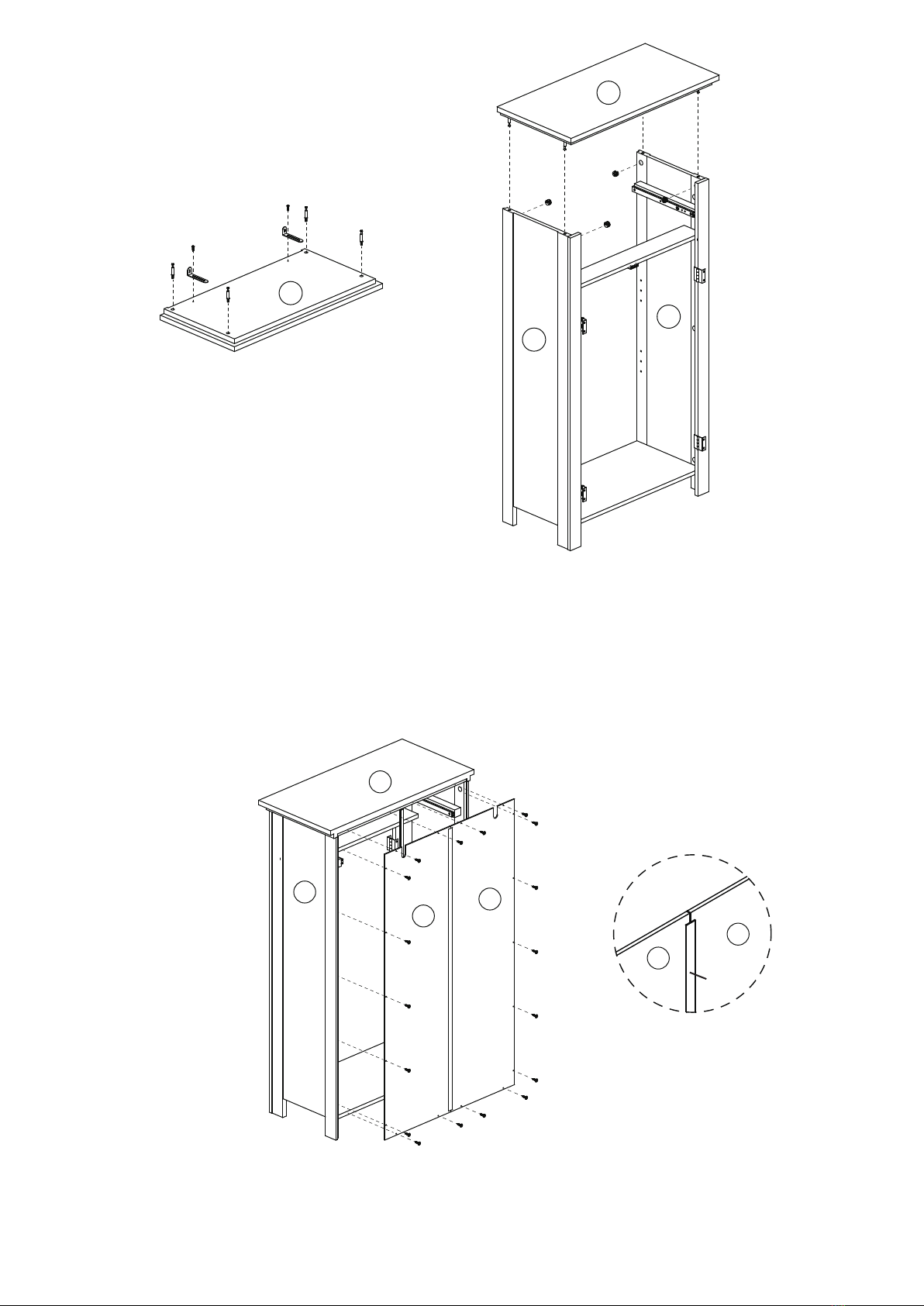

1. Attach magnet (D) to front cross bar (7) by inserting 2 magnet screws through holes on
magnet (D), then tighten to front cross bar (7).
2. Screw 6 cam bolts (A) into cam bolt holes on left side panel (2) and right side panel (3).
3. Insert 6 wood dowels (C) into wood dowel holes on left side panel (2) and right side panel (3).
D
AC
AA
A
A
A
CC
C
C
C
7
2
3

STEP 7
1. Attach front cross bar (7) to left side panel (2) by inserting wood dowel (C) and cam bolt (A) into
holes on front cross bar (7), then insert 1 cam lock (B) into cam lock hole on front cross bar (7)
and rotate clockwise to secure cam bolt (A) in place.
2. Attach bottom board (10) to left side panel (2) by inserting 2 wood dowels (C) and 2 cam
bolts (A) into holes on bottom board (10), then insert 2 cam locks (B) into cam lock holes on
bottom board (10) and rotate clockwise to secure 2 cam bolts (A) in place.
3. Attach right side panel (3) to front cross bar (7) and bottom board (10) by inserting 1 wood
dowel (C) and 1 cam bolt (A) into holes on front cross bar (7) and inserting 2 wood dowels (C)
and 2 cam bolts (A) into holes on bottom board (10).
4. Insert 3 cam locks (B) into cam lock holes on bottom board (10) and front cross bar (7), then
rotate clockwise to secure 3 cam bolts (A) in place.
2
3
10
7
B
B
B
B
B
B

STEP 9
STEP 8
2
1
3
3
B
B
BB
L
L
LL
L
L
L
L
L
L
L
L
L
L
A
A
OO
P
P
A
A
1
1
9
9
9
9
S
S
1. Insert 2 screws (P) through adjustable anchor brackets (O) into screw holes on top board (1).
2. Screw 4 cam bolts (A) into cam bolt holes on top board (1).
3. Attach top board (1) to left side panel (2) and right side panel (3) by inserting 4 cam bolts (A)
into cam bolt holes on left side panel (2) and right side panel (3).
4. Insert 4 cam locks (B) into cam lock holes on left side panel (2) and right side panel (3), then
rotate clockwise to secure 4 cam bolts (A) in place.
1. Attach 2 back boards (9) together by sliding into plastic connection strip (S).
2. Attach 2 back boards (9) to pre-assembled cabinet by inserting 18 screws (L) through screw
holes on back boards (9), then tighten into cabinet.

DRYWALL
WALL ANCHOR
WITH SCREW
SCREW
ONLY
DRYWALL
OPTION #2OPTION #1
WOOD
STUD
STEP 10
STEP 11
N
O
N
N
G
G
G
G
G
G
G
G
NN
MM
M
M
1
2
3
11
12
1. Attach left door (11) to left side panel (2) by inserting 4 screws (G) through screw holes on
hinges (F), then tighten to left door (11).
2. Attach right door (12) to right side panel (3) by inserting 4 screws (G) through screw holes
on hinges (F), then tighten to right door (12).

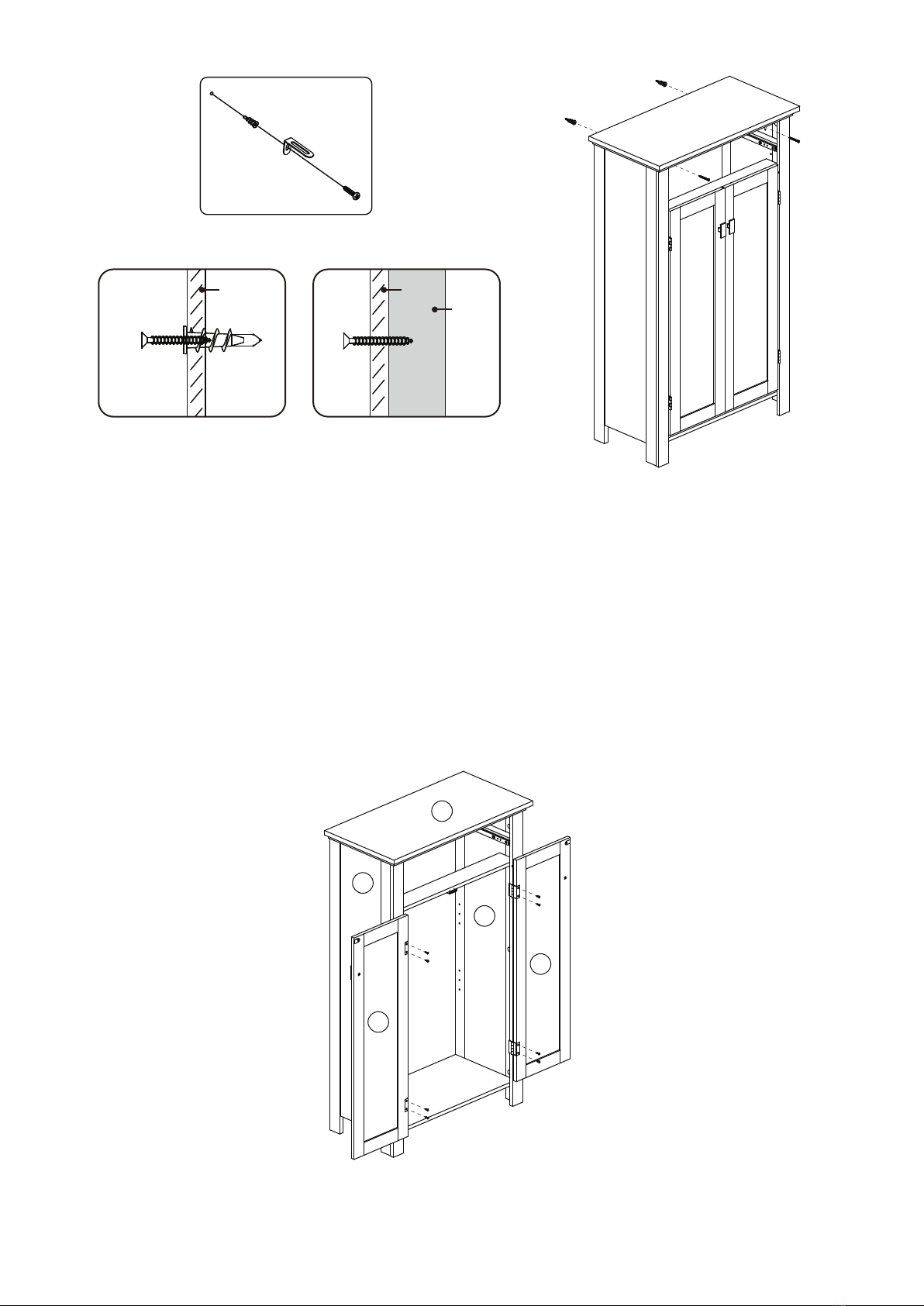

Option #1: Securing to Drywall
1. Position cabinet against wall in desired location. Using a pencil, make 2 small marks on wall through
holes on adjustable anchor brackets (O). Move cabinet away from wall and screw 2 plastic anchors (M)
into wall on pencil marks.
2. Place cabinet against wall, insert 2 screws (N) through holes on adjustable anchor brackets (O), then
tighten to plastic anchors (M).
Option #2: Securing to Drywall and Wood Stud
1. Position cabinet against wall in desired location. Insert 2 screws (N) through holes on adjustable anchor
brackets (O), then tighten through drywall and into wood stud.
*Tip: Adjustable anchor brackets (O) can be adjusted to correct distance from wall to cabinet as needed. Once
adjusted, be sure to re-tighten brackets inside cabinet for stability.

STEP 12
IMPORTANT:
Keep assembly instructions for future reference.
ATTENTION ADULTS: Cabinet should be checked periodically for damage or loose
screws/parts. Take appropriate action necessary to correct hazards such as tightening
of screws and taking any damaged parts away from children.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
H
H
H
H
HH
RR
8
8
13
1. Slide drawer into cabinet by sliding drawer slides (Q) into grooves on the drawer left side
panel (14) and drawer right side panel (15). Pull drawer out and adjust drawer slides (Q) to be
fully extended against drawer front board (13). Insert 2 machine screws (R) through holes on
drawer left side panel (14) and drawer right side panel (15), then tighten to drawer slides (Q).
2. Insert 8 shelf holders (H) into holes on left side panel (2) and right side panel (3). Make sure all
4 shelf holders (H) are at same height.
3. Place 2 shelves (8) onto 8 shelf holders (H).

LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Panel izquierdo
1
3
Panel derecho
1
4
Tablero de soporte izquierdo
1
5
Tablero de soporte derecho
1
6
Barra transversal
2
7
Barra transversal delantera
1
8
Repisa
2
9
Tablero trasero
2
10
Tablero inferior
1
11
Puerta izquierda
1
12
Puerta derecha
1
13
Tablero delantero del cajón
1
14
Panel izquierdo del cajón
1
15
Panel derecho del cajón
1
16
Tablero trasero del cajón
1
17
Tablero inferior del cajón
1
A
Perno de anclaje
20
B
Pestillo de leva
20
C
Pasador de madera
14
D
Imán con 2 tornillos
1
E
Placa de imán
2
F
Bisagra
4
G
Tornillo (3x10mm)
24
H
Soporte del estante
8
I
Manija
3
J
Tornillo para metales (4x18mm)
3
K
Tornillo (4x30mm)
8
L
Tornillo (2,5x10mm)
18
M
Anclaje plástico
2
N
Tornillo (4x30mm)
2
O
Soporte de anclaje ajustable
2
P
Tornillo (4x14mm)
2
Q
Guía para cajón
2

R
Tornillo para metales (4x10mm)
2
S
Tira conectora de plástico
1
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y
PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS
DAÑADAS O PIEZAS QUE FALTAN.
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[e-mail] o llame gratis al 1-(844)-223-5201 o pida piezas en línea en
www.riverridgehome.com. Solo válido en los Estados Unidos. Si realizó la compra fuera de
los Estados Unidos, comuníquese con la tienda donde lo compró.
PASO 1
1. Fije el tablero lateral izquierdo del cajón (14) al tablero trasero del cajón (16) insertando 2
tornillos (K) a través de los agujeros para tornillos del tablero lateral izquierdo del cajón (14) y
luego apriételos en el tablero trasero del cajón (16).
2. Fije el tablero lateral derecho del cajón (15) al tablero trasero del cajón (16) insertando 2
tornillos (K) a través de los agujeros para tornillos del tablero lateral derecho del cajón (15) y
luego apriételos en el tablero trasero del cajón (16).
3. Deslice el tablero base del cajón (17) en las ranuras del tablero lateral izquierdo (14), del
tablero lateral derecho (15) y del tablero trasero del cajón (16).
PASO 2
1. Atornille los 4 pernos de anclaje (A) en los agujeros correspondientes del tablero delantero del
cajón (13).
2. Fije el tablero frontal del cajón (13) al tablero lateral izquierdo del cajón (14), el tablero lateral
derecho del cajón (15) y el tablero base del cajón (17) insertando los pernos de anclaje (A) en
los agujeros correspondientes del tablero lateral izquierdo del cajón (14) y el tablero lateral
derecho del cajón (15), e insertando el filo del tablero base del cajón (17) en la ranura del
tablero delantero del cajón (13).
3. Inserte los 4 cierres de anclaje (B) en los agujeros correspondientes del tablero lateral
izquierdo (14) y el tablero lateral derecho (15) y, luego, gírelos en el sentido de las agujas del
reloj para ajustar los 4 pernos de anclaje (A).
4. Fije la manija (I) al tablero delantero del cajón (13) insertando 1 tornillo para metales (J) a
través del agujero del tablero frontal del cajón (13) y, luego, apriételo en la manija (I).
PASO 3
1. Atornille los 6 pernos de anclaje (A) en los agujeros correspondientes del tablero de soporte
izquierdo (4) y del tablero de soporte derecho (5).
2. Fije las 2 bisagras (F) al tablero de soporte izquierdo (4) insertando los 4 tornillos (G) a través
de los agujeros de las bisagras (F), y luego apriételos en el tablero de soporte izquierdo (4).
3. Fije las 2 bisagras (F) al tablero de soporte derecho (5) insertando los 4 tornillos (G) a través
de los agujeros de las bisagras (F), y luego apriételos en el tablero de soporte derecho (5).
PASO 4
1. Inserte los 2 pasadores de madera (C) en los agujeros correspondientes del tablero de soporte
izquierdo (4).
2. Fije el tablero de soporte izquierdo (4) al tablero lateral izquierdo (2) insertando los pernos de
anclaje en los agujeros correspondientes y los pasadores de madera en los agujeros del
tablero lateral izquierdo (2).
3. Inserte los 3 pestillos de leva (B) en los agujeros correspondientes del tablero lateral izquierdo
(2) y, luego, gírelos en el sentido de las agujas del reloj para asegurar los pernos de anclaje.

4. Repita los pasos anteriores para ensamblar el tablero lateral derecho (3) y el tablero de
soporte derecho (5).
PASO 5
1. Inserte los 4 pasadores de madera (C) en los agujeros correspondientes de los paneles
laterales (2, 3). Fije ambas barras transversales (6) a los tableros laterales (2, 3) insertando
pasadores de madera a través de los agujeros correspondientes y 4 tornillos (K) a través de
los agujeros de ambas barras transversales (6). A continuación, apriételos en los tableros
laterales (2, 3).
2. Fije las 2 guías para el cajón (Q) a las barras transversales (6) insertando los 6 tornillos (G) a
través de los agujeros correspondientes. Luego apriételos a las barras transversales (6).
3. Fije la placa de imán (E) a la puerta izquierda (11) insertando 1 tornillo (G) a través del agujero
de la placa de imán (E) y, luego, apretándolo en la puerta izquierda (11).
4. Fije la manija (I) a la puerta izquierda (11) insertando 1 tornillo para metales (J) a través del
agujero de la puerta izquierda (11) y, luego, apretándolo en la manija (I).
5. Repita los pasos anteriores para ensamblar la placa de imán (E) y la manija (I) en la puerta
derecha (12).
PASO 6
1. Fije el imán (D) a la barra transversal delantera (7) insertando los 2 del imán a través de los
agujeros del imán (D), y apriételos en la barra transversal delantera (7).
2. Atornille los 6 pernos de anclaje (A) en los agujeros correspondientes del tablero lateral
izquierdo (2) y del tablero lateral derecho (3).
3. Inserte los 6 pasadores de madera (C) en los agujeros correspondientes del tablero lateral
izquierdo (2) y el tablero lateral derecho (3).
PASO 7
1. Fije la barra transversal delantera (7) al tablero lateral izquierdo (2) insertando el pasador de
madera (C) y el perno de anclaje (A) en los orificios de la barra transversal delantera (7), luego
inserte 1 pestillo de leva (B) en el agujero del pestillo de leva de la barra transversal delantera
(7) y gire en el sentido de las agujas del reloj para asegurar el perno de anclaje (A) en su
lugar.
2. Fije el tablero base (10) al tablero lateral izquierdo (2) insertando 2 pasadores de madera (C) y
2 pernos de anclaje (A) en los orificios del tablero base (10), luego inserte 2 pestillos de leva
(B) en los agujeros del pestillo de leva del tablero base (10) y gire en el sentido de las agujas
del reloj para asegurar los 2 pernos de anclaje (A) en su lugar.
3. Fije el tablero lateral derecho (3) a la barra transversal delantera (7) y al tablero base (10)
insertando 1 pasador de madera (C) y 1 perno de anclaje (A) en los agujeros de la barra
transversal delantera (7) e insertando 2 pasadores de madera (C) y 2 pernos de anclaje (A) en
los agujeros del tablero base (10).
4. Inserte los 3 pestillos de leva (B) en los agujeros correspondientes del tablero base (10) y de la
barra transversal delantera (7) y, luego, gírelos en el sentido de las agujas del reloj para
ajustar los 3 pernos de anclaje (A) en su lugar.
PASO 8
1. Inserte 2 tornillos (P) a través de los soportes de anclaje ajustables (O) en los orificios para los
tornillos del tablero superior (1).
2. Atornille los 4 pernos de anclaje (A) en los agujeros correspondientes del tablero superior (1).
3. Fije el tablero superior (1) al tablero lateral izquierdo (2) y al tablero lateral derecho (3)
insertando 4 pernos de anclaje (A) en los agujeros correspondientes del tablero lateral
izquierdo (2) y el tablero lateral derecho (3).
4. Inserte los 4 pestillos de leva (B) en los agujeros correspondientes del tablero lateral izquierdo
(2) y el tablero lateral derecho (3) y, luego, gírelos en el sentido de las agujas del reloj para
ajustar los 4 pernos de anclaje (A) en su lugar.

PASO 9
1. Fije los dos tableros traseros (9) deslizándolos en las tiras de unión de plástico (S).
2. Fije los 2 tableros traseros (9) al gabinete preensamblado insertando 18 tornillos (L) a través
de los agujeros del tablero trasero (9) y, luego, apretándolos en el gabinete.
PASO 10
Opción n.º 1: Fijar a una pared de yeso
1. Ubique el gabinete contra una pared en el lugar deseado. Con un lápiz, realice 2 marcas
pequeñas en la pared a través de los agujeros de los soportes de anclaje ajustables (O). Aleje
el gabinete de la pared y atornille 2 anclajes de plástico (M) en la pared sobre las marcas que
realizó con el lápiz.
2. Ubique el gabinete contra la pared, inserte los 2 tornillos (N) a través de los agujeros de los
soportes de anclaje ajustables (O) y, luego, apriételos en los anclajes plásticos (M).
Opción n.º 2: Fijar a una pared de yeso y a un montante de madera
1. Ubique el gabinete contra una pared en el lugar deseado. Inserte 2 tornillos (N) a través de los
agujeros de los soportes de anclaje ajustables (O) y, luego, apriételos a través de la pared de
yeso al montante de madera.
*Sugerencia: Los soportes de anclaje ajustables (O) pueden regularse para modificar la distancia
entre la pared y el gabinete según sea necesario. Una vez que esté en su lugar, asegúrese de
volver a ajustar los soportes dentro del gabinete para que todo se mantenga estable.
PASO 11
1. Fije la puerta izquierda (11) al tablero lateral izquierdo (2) insertando los 4 tornillos (G) a través
de los agujeros de la bisagra (F), y apretándolos en la puerta izquierda (11).
2. Fije la puerta derecha (12) al tablero lateral derecho (3) insertando los 4 tornillos (G) a través
de los agujeros de la bisagra (F), y apretándolos en la puerta derecha (12).
PASO 12
1. Deslice el cajón dentro del gabinete deslizando las guías para el cajón (Q) en las ranuras del
tablero lateral izquierdo del cajón (14) y del tablero lateral derecho del cajón (15). Extraiga el
cajón y ajuste las guías para el cajón (Q) para que estén completamente extendidas contra el
tablero delantero del cajón (13). Inserte los 2 tornillos para metales (R) a través de los
agujeros del tablero lateral izquierdo del cajón (14) y del tablero lateral derecho del cajón (15)
y, luego, apriételos en las guías para el cajón (Q).
2. Inserte los 8 soportes de estante (H) en los agujeros del tablero lateral izquierdo (2) y del
tablero lateral derecho (3). Asegúrese de que todos los soportes del estante (H) estén a la
misma altura.
3. Coloque los 2 estantes (8) en los 8 soportes de estante (H).

Atención adultos: Deben revisar el gabinete periódicamente para ver si hay
tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir
los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje para futuras
referencias.

LISTE DES PIÈCES
Nº
DESCRIPTION
QTÉ
1
Plaque supérieure
1
2
Panneau latéral gauche
1
3
Panneau latéral droit
1
4
Plaque de support gauche
1
5
Plaque de support droite
1
6
Barre transversale
2
7
Barre transversale avant
1
8
Étagère
2
9
Plaque arrière
2
10
Plaque inférieure
1
11
Porte gauche
1
12
Porte droite
1
13
Plaque avant du tiroir
1
14
Panneau latéral gauche de tiroir
1
15
Panneau latéral droit de tiroir
1
16
Plaque arrière du tiroir
1
17
Plaque inférieure du tiroir
1
A
Boulon à came
20
B
Verrou de came
20
C
Goujon en bois
14
D
Aimant avec 2 vis
1
E
Plaque magnétique
2
F
Charnière
4
G
Vis (3x10mm)
24
H
Support d’étagère
8
I
Poignée
3
J
Vis mécanique (4x18mm)
3
K
Vis (4x30mm)
8
L
Vis (2,5x10mm)
18
M
Ancrage en plastique
2
N
Vis (4x30mm)
2
O
Support d’ancrage réglable
2
P
Vis (4x14mm)
2
Q
Glissière de tiroir
2
