Robert Juliat ALEX User manual

"ALEX" 1117 - 1117 C
"GINGER" 1417 - 1417 C
2000/2500W TUNGSTEN FOLLOWSPOTS /
PROJECTEURS DE POURSUITE
HALOGÈNE 2000/2500W
DN30772301
alex / ginger
Robert Juliat S.A.S. 32, rue de Beaumont, F 60530 Fresnoy-en-Thelle - phone : [phone] - fax : [phone] - [e-mail]
TECHNICAL FILE /
DOSSIER TECHNIQUE :
VALIDATION : 25/05/13
ALEX - V2
GINGER - V3

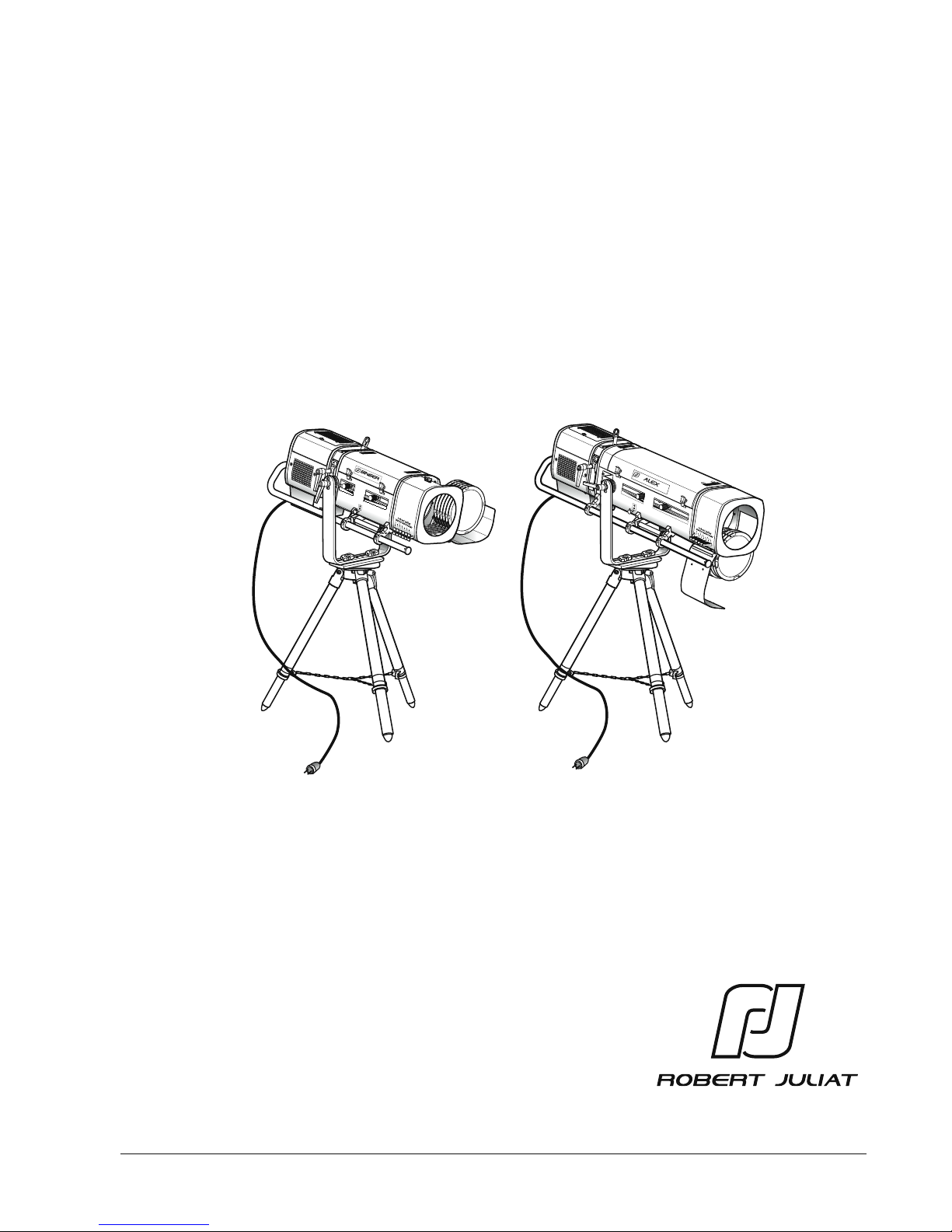

11°9°
7° 13° 14,7° 9° 7°11°
14,7°13°
1119
24° 20° 13°16°
1419
20°16°
13° 24°
1419
GINGER
ALEX

ii NOTES

iii
You have in your possession a ROBERT JULIAT HMI followspot. We would like to congratulate you
on your choice.
The performance of the followspot depends on the care you’ll give to its maintenance. We advise
you to read this manual and then keep it for reference.
Do not hesitate to come up with suggestions; it’s thanks to you that our products will continue
to improve.
Thank you.
ROBERT JULIAT
Vous venez de prendre possession de votre nouveau projecteur de poursuite et nous vous
remercions de votre choix.
Le résultat que vous en obtiendrez dépendra pour beaucoup du soin que vous apporterez
à son entretien, aussi nous vous conseillons de lire ces quelques pages qui ont été écrites à
votre intention et de les conserver en cas de nécessité.
Ne manquez pas de nous faire part de vos idées ou suggestions; c’est grâce à vous que le
produit pourra évoluer.
Merci de votre attention.
ROBERT JULIAT

iv CONTENTS
A TECHNICAL DATA
User's instructions..........................................................................................................A - 1
Identification plate........................................................................................................A - 3
Using the lighting unit.................................................................................................. A - 3
Placing the lamp............................................................................................................ A - 5
B MAINTENANCE
Aspheric lens & reflector............................................................................................... B - 1
Changing the colour frames and colours. .............................................................. B - 1
Electrical diagram - Lamp house............................................................................... B - 2
C SPARE PARTS LIST
6 way colour changer unit ................................................................................... C - 1 & 2
Lens tube parts for 1117 / C .............................................................................C - 3, 4 & 5
Lens tube parts for 1417 / C .............................................................................C - 6, 7 & 8

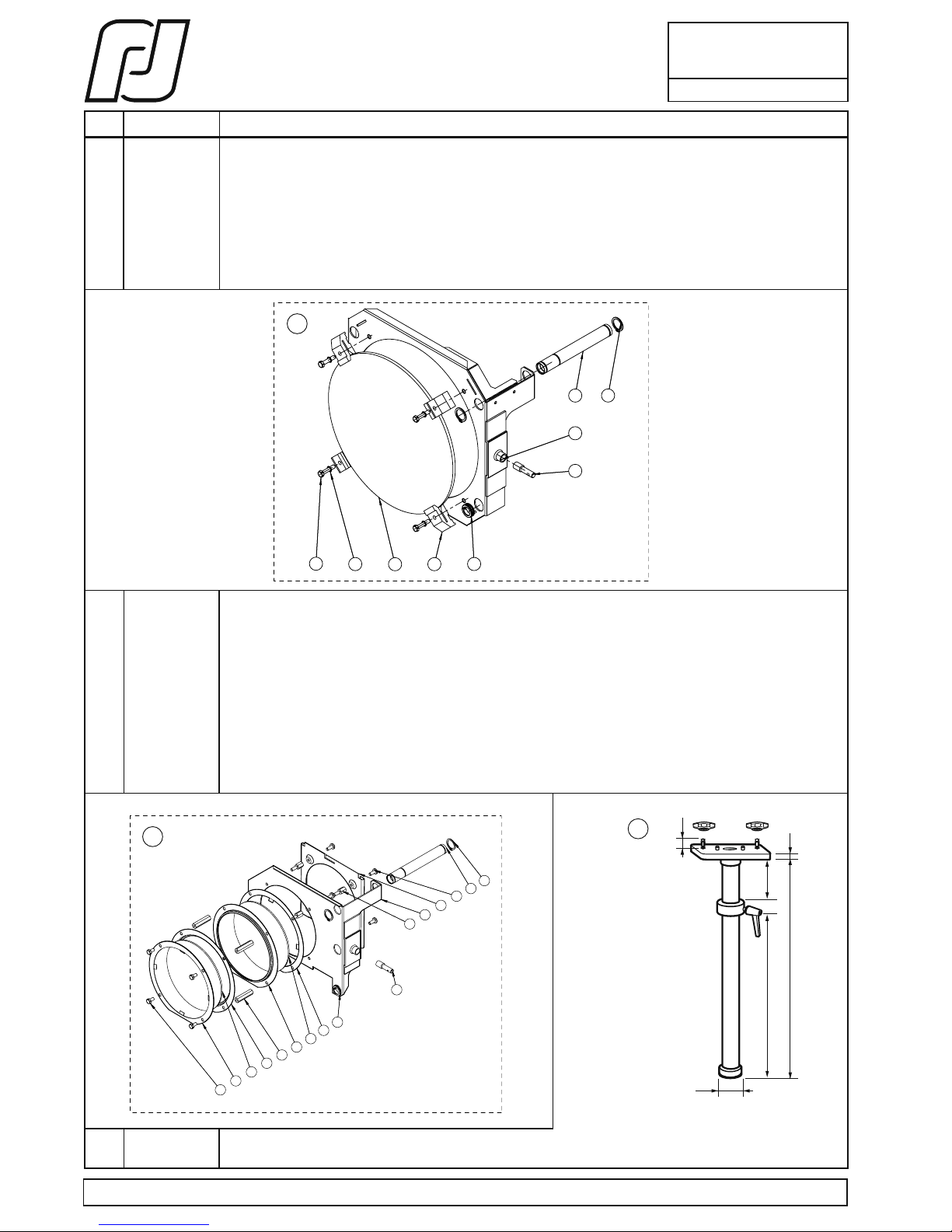

Overhead stand (option) ............................................................................................ C - 8
Filter holder / Local control ........................................................................................ C - 9
Mechanical dimmer....................................................................................................C - 10
Lamp housing ..............................................................................................................C - 11
Lamp housing inner parts / Heavy duty adjustable yoke (option) .................C - 12
Gobo holder ..................................................................................................................C - 12
Socket parts, lamp reference & optic holder .........................................................C - 13
Fan & ignition parts ....................................................................................................C - 14
Black-out iris cassette .................................................................................................C - 15
Section:
Section:
Section:

v
SOMMAIRE
A UTILISATION
Consignes d'utilisation............................................................................................... A - 2
Plaque signalétique..................................................................................................... A - 4
Utilisation du projecteur............................................................................................ A - 4
Mise en place de la lampe......................................................................................... A - 5
B ENTRETIEN
Lentille asphérique & miroir......................................................................................B - 1
Echange des porte-filtres et des gélatines...........................................................B - 1
Schéma électrique - lanterne....................................................................................B - 2
C NOMENCLATURE
Changeur 6 couleurs............................................................................................C - 1 & 2
Pièces zoom pour 1117 / C .............................................................................C - 3, 4 & 5
Pièces zoom pour 1417 / C .............................................................................C - 6, 7 & 8
Jambe de pont (option) ..............................................................................................C - 8
Dépoli basculant / Commande locale ...................................................................C - 9
Manuel obturateur.....................................................................................................C - 10
Lanterne .........................................................................................................................C - 11
Pièces intérieures lanterne / Fourche renforcée orientable (option) .............C - 12
Support gobo ...............................................................................................................C - 12
Douille, lampe référence & support optique .......................................................C - 13
Ventilation & amorceur ...............................................................................................C - 14
Cassette iris...................................................................................................................C - 15
Section:
Section:
Section:

Section A - 1
2000/2500W TUNGSTEN FOLLOWSPOTS
1117 & 1117C
1417 & 1417C
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
TECHNICAL FILE
robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: [phone] - fax: [phone] - www.robertjuliat.fr
USER’S INSTRUCTIONS
GENERAL INSTRUCTIONS
1. Not for residential use.
2. These fixtures must only be serviced by a qualified
technician.
3. In addition to the instructions indicated on this page,
relevant health and safety requirements of the appropriate
EU Directives must be adhered to at all times.
4. This fixture is in compliance with section 17 - Lighting
appliance for theatre stages, television, cinema and
photograph studios. Standards NF EN 60598-1 and NF EN
60598-2-17.
5. This fixture is rated as IP20, and is for indoor use only.
FIXTURE
6. Warning: disconnect from mains supply before servicing.
7. Ensure fixture is correctly mounted on an appropriate
support.
8. Protection screens, lenses and filters must be replaced in the
event of any damage, such as cracks or deep scratches, since
these might reduce performance.
9. When hung or flown the fixture must be secured by an
additional hanging accessory (such as a safety cable or bond)
of suitable length.
10. Safety bonds or cables must be securely attached to the
back of the fixture and be as short as possible, or rolled up
as necessary, to minimise travel distance should the fixture
be dislodged.
11. Movable accessories (barn doors, spill rings etc.) must also be
secured with a suitable safety cable or bond at the front of
the fixture.
12. The combined weight of both the fixture and the accessories
must be considered when choosing the load-bearing
capability of safety cable or bond.
13. Do not open lighting fixture when the lamp is ignited.
14. Warning:Both lamp and lamp housing become hot during
use. Allow fixture to cool before servicing
15. Do not tamper with design of fixture nor any of its safety
features.
16. Tighten electrical mains cable connections regularly and
replace with one of identical specification if damaged.
17. Use only with correct power supply.
Ventilation
18. Keep well away from flammable material.
19. Not for outdoor use. Do not cover. Do not permit fixture to
get wet.
20. To avoid overheating, do not obstruct air vents.
21. Ensure any cooling fans are in correct working order. If fans
are not working, turn fixture off immediately and service as
necessary.
Lamp
22. Check that the lamp voltage corresponds to the mains voltage
used. Only use a lamp of type and voltage indicated on lamp
housing or packaging.
23. Replaced lamp if damaged or deformed by heat.
24. Ensure lamp is correctly fitted before use.
Cleaning
25. Clean all optical parts (lenses, lamps, etc) with alcohol-based
cleaner.
26. Regularly remove dust from mirror with a soft, clean cloth.
27. Clean all filters regularly.
PLEASE NOTE
These products have been built to conform to European standards
relating to professional lighting equipment. Any modification
made to our products will void the manufacturers' warranty.
Please read all instructions carefully before operating the appliance.
Tungsten or Incandescent Lamp Spotlights

POURSUITES HALOGENE 2000/2500W
Section A - 2
1117 & 1117C
1417 & 1417C
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
DOSSIER TECHNIQUE
robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: [phone] - fax: [phone] - www.robertjuliat.fr
CONSIGNES D’UTILISATION
CONSIGNES GÉNÉRALES
1. Impropre à l'usage domestique.
2. Matériel professionnel : intervention par technicien qualié
uniquement.
3. Outre les consignes d’utilisation gurant dans la présente notice,
vous devrez respecter les prescriptions générales de sécurité et
de prévention des accidents édictées par le législateur.
4. L’appareil auquel est attachée cette notice rentre dans la section
17 - Luminaires pour éclairage de scènes de théâtre, des studios
de télévision, de cinéma et de photographie. NF EN 60598-1 et
NF EN 60598-2-17.
5. Ces appareils sont considérés IP20 et réservés à une utilisation
intérieure.
PROJECTEUR
6. Attention : isoler électriquement avant toute intervention.
7. Veiller à ce que le projecteur soit monté avec un support
approprié (trépied ou crochet).
8. Les écrans de protection, les lentilles ou les ltres doivent être
remplacés s’ils sont visiblement endommagés au point que leur
ecacité en soit diminuée, par exemple par des fêlures ou des
rayures profondes.
9. En position suspendue (crochet, boulon...), l’appareil doit
obligatoirement être assuré par une suspension auxiliaire
(élingue, chaîne...) convenablement dimensionnée et ancrée
à l’arrière de l’appareil. La liaison devra être eectuée au plus
court, au besoin avec plusieurs tours si la longueur de l’élingue
ou de la chaîne le nécessite.
10. Les accessoires amovibles (coupe-ux, cône antihalo...) doivent
également être assurés par une élingue de taille appropriée,
ancrée à l’avant de l’appareil. Tenir compte de leur poids pour la
charge d’accrochage.
11. Ne pas ouvrir l’appareil sous tension.
12. Attention : Lampe et supports chauds. Attendre que l’appareil
soit froid avant toute intervention.
13. Ne pas modier la sécurité.
14. Resserrer régulièrement les connexions et contrôler l’état
des câbles. Si le câble est détérioré, le remplacer par un câble
identique.
Ventilation
15. Ne pas placer le projecteur à proximité de matière inammable.
16. Ne pas utiliser à l'extérieur. Ne pas couvrir.
17. Pour éviter toute surchaue de l’appareil, ne jamais boucher les
passages d’air.
18. Si l’appareil comporte un ou plusieurs ventilateurs, vérier
qu’ils fonctionnent bien. Si un dysfonctionnement apparaît à ce
niveau, éteindre immédiatement le projecteur et eectuer les
réparations nécessaires.
Lampe
19. Remplacer toute lampe endommagée ou déformée par la
chaleur.
20. Ne pas utiliser de lampes de type diérent ou de puissance
supérieure à celle indiquée.
21. Contrôler que la tension de la lampe correspond bien à la tension
secteur de l’installation.
22. Ne pas mettre sous tension sans lampe en place.
Nettoyage
23. Ne pas toucher les lampes et l'intérieur des miroirs avec les
doigts.
24. Nettoyer les lentilles et les lampes avec de l'alcool.
25. Dépoussiérer régulièrement les miroirs avec un chion doux, sec
et propre.
26. Si l’appareil comporte des ltres, les dépoussiérer
régulièrement.
REMARQUE
Appareils réalisés en conformité avec les directives européennes de
normalisation appliquées au matériel d’éclairage professionnel.Toute
modication du produit dégage la responsabilité du constructeur.
Avant de mettre l’appareil sous tension, veuillez lire attentivement les instructions ci-après.
Projecteurs pour lampes à halogène ou incandescence

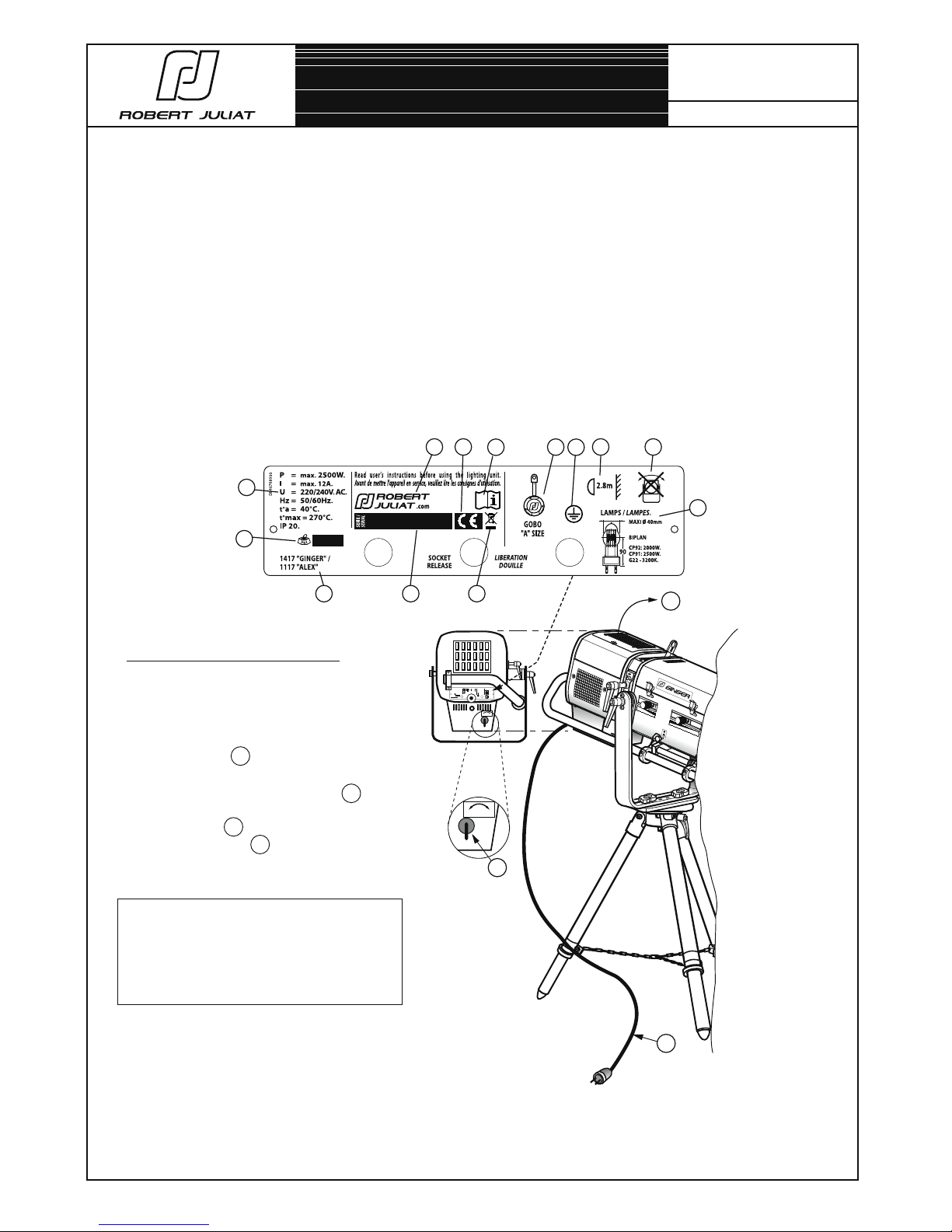

Section A - 3
2000/2500W TUNGSTEN FOLLOWSPOTS
1117 & 1117C
1417 & 1417C
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
TECHNICAL FILE
robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: [phone] - fax: [phone] - www.robertjuliat.fr
24° 20° 13°16°
1419
20°16°
13° 24°
1419
OFF ON
OFFON
3
4
5
c
b
d
12 13
11
1
6
8
7
9
10
2CP92: 2000W.
G22 - 3200°K.
VERSION 110V
:VERSION 240V :
VERSION 110V. :
FENETREØ75/
GOBO:TAILLE"A".
GATESIZEØ75/
"A"SIZE.GOBO.
MODELES:
Ref.:1417"GINGER"
Ref.:1117"A LEX"
P= 2500W. A= 12A.
U=220/240V. Hz = 50/60Hz.
ta = 40°C. tmax= 270°C.
IP20.
2.80m
kg 35KgMAX.
MAXIØ40mm
CP92:2000W.
CP91:2500W.
G22-3200°K.
A407689
LAMPES/LAMPS.
90
LIBERATION
DOUILLE
SOCKET
RELEASE
CONTROLE
N°DESERIE
SERIALN°:
70°
40°
robertjuliat
MadeinEEC- France - BIPLAN
P = max. 2000W.
I= max. 23A.
U = 100/115V. AC.
Hz = 50/60Hz.
t°a = 40°C.
t°max = 270°C.
IP 20.
GINGER
USING THE LIGHTING UNIT.
IMPORTANT .
Before use, make sure the mains voltage
corresponds to the voltage of the lamp.
- Turn the switch b to the "OFF" position.
- Make sure the lamp is correctly
mounted inside the lamp housing c .
(Refer to section A - 5)
- Plug the cable d to the mains.
- Turning the switch b to the "ON"
position lights up the lighting unit.
WARNING !
- Never open the lamp house’s bonnet.
housing when the lighting unit is on.
-Read section A - 1 attentively,
"User's instructions".
- The identication plate is situated on the back of tungsten followspot.
THE IDENTIFICATION PLATE.
1 Technical characteristics :
- P = Maximum power authorised.
- A = Lamp normal intensity.
- U = Voltage at the lamp terminal.
- Hz = Frequency.
- t a = surrounding temperature.
- t max = External maximuæm temperature
of the unit.
- IP 20 = indoor use ONLY.
2 Net weight without stand.
3 Serial number.
4 European conformity.
5 The brand mark, manufacturer's name and
origin of the product.
6 Restrictive position use: front view.
7 Lighting unit reference.
8 Minimum distance between a flammable
material and the lighting unit.
9 Gobo size.
10 Admissible lamps.
11 WEEE directive label.
12 Read manual.
13 Class 1 product.
Units :
- Dimensions = metre (m) millimetre (mm). - Frequency = Hertz (Hz).
- Weight = kilogram (kg). - Power = Watt (W).
- Intensity = Ampere (A) milliampere (mA). - Temperature = Degree Celsius (°C).
- Voltage = Volt (V).

POURSUITES HALOGENE 2000/2500W
Section A - 4
1117 & 1117C
1417 & 1417C
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
DOSSIER TECHNIQUE
robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: [phone] - fax: [phone] - www.robertjuliat.fr
24° 20° 13°16°
1419
20°16°
13° 24°
1419
OFF ON
OFFON
3
4
5
c
b
d
12 13
11
1
6
8
7
9
10
2CP92: 2000W.
G22 - 3200°K.
VERSION 110V
:VERSION 240V :
VERSION 110V. :
FENETREØ75/
GOBO:TAILLE"A".
GATESIZEØ75/
"A"SIZE.GOBO.
MODELES:
Ref.:1417"GINGER"
Ref.:1117"A LEX"
P= 2500W. A= 12A.
U=220/240V. Hz = 50/60Hz.
ta = 40°C. tmax= 270°C.
IP20.
2.80m
kg 35KgMAX.
MAXIØ40mm
CP92:2000W.
CP91:2500W.
G22-3200°K.
A407689
LAMPES/LAMPS.
90
LIBERATION
DOUILLE
SOCKET
RELEASE
CONTROLE
N°DESERIE
SERIALN°:
70°
40°
robertjuliat
MadeinEEC- France - BIPLAN
P
= max. 2000W.
I
= max. 23A.
U
= 100/115V. AC.
Hz
= 50/60Hz.
t°
a = 40°C.
t°
max = 270°C.
IP 20
.
GINGER
UTILISATION DU PROJECTEUR.
IMPORTANT.
Avant utilisation, vérifer que la tension du secteur
corresponde bien à celle indiquée sur la lampe.
- Mettre l'interrupteur b sur la position "OFF".
- Monter la lampe correctement dans le lanterne c .
(voir section A -5)
- Raccorder le cordon d sur le secteur.
- Mettre l'interrupteur b sur la position "ON"
pour allumer le projecteur.
ATTENTION !
- Ne jamais ouvrir le capot de lanterne,
projecteur allumé.
- Lire attentivement section A - 2,
"Consignes d'utilisation".
- La plaque signalétique est montée sur l'arrière de la poursuite halogène.
LA PLAQUE SIGNALÉTIQUE.
1 Caractéristiques techniques :
- P = puissance maximum autorisée.
- A = Intensité normale de la lampe.
- U = Tension aux bornes de la lampe.
- Hz = Fréquence.
- t a = température ambiante.
- t max = température maximum extérieure de
la carrosserie.
- IP 20 = utilisation intérieure uniquement.
2 Poids net sans pied.
3 Numéro de série.
4 Conformité Européenne.
5 Le sigle, nom du constructeur et l'origine du
produit.
6 Positions restrictives d'utilisation: en vue de face.
7 Référence du projecteur.
8 Distance minimum d'une matière inflammable
par rapport à l'appareil.
9 Taille du gobo.
10 Lampes admissibles.
11 Marquage directive DEEE.
12 Lire le manuel.
13 Produit de classe 1.
Unités utilisées :
- Dimensions = mètre (m) millimètre (mm). - Fréquence = Hertz (Hz).
- Poids = kilogramme (kg). - Puissance = Watt (W).
- Intensité = Ampère (A) milliampère (mA). - Température = Degré Celsius (°C).
- Tension = Volt (V).

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
TECHNICAL FILE / DOSSIER TECHNIQUE
TUNGSTEN FOLLOWSPOTS / POURSUITES HALOGENE
Section A - 5
1117 & 1117C
1417 & 1417C
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: [phone] - fax: [phone] - www.robertjuliat.fr
PLACING THE LAMP /
MISE EN PLACE DE LA LAMPE
User’s precautions :
- Disconnect from the mains.
(Lamp housing switch in the «OFF» position).
- Wait until lamp is cold, before replacing.
- Avoid touching the bulb of the lamp.
Précautions d'emploi:
- S'assurer d'être hors tension
(Interrupteur de la lanterne sur "OFF").
- Lampe froide.
- Eviter de toucher le bulbe de la lampe.
- Open the Lamp house’s bonnet.
- Press the button 1 to set free the socket jaws 2 .
- Place the lamp 3 into the socket 4 .
- Let go of the button 1 to block the jaws into place.
- Close the bonnet of the lamp housing.
- Refer to section A - 3 before connecting to the mains.
- Ouvrir le capot de la lanterne.
- Appuyer 1 pour libérer les mâchoires de la douille 2 .
- Positionner la lampe 3 dans la douille 4 .
- Relâcher 1 pour bloquer les mâchoires de la douille.
- Fermer le capot de la lanterne.
- Voir section A - 4 avant raccordement sur le secteur.
3
4
2
1
Disconnect from the mains before any servicing.
Service only by qualified technician /
Isoler électriquement avant toute intervention.
Intervention par technicien qualifié.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
TECHNICAL FILE / DOSSIER TECHNIQUE
TUNGSTEN FOLLOWSPOTS / POURSUITES HALOGENE
Section B - 1
1117 & 1117C
1417 & 1417C
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: [phone] - fax: [phone] - www.robertjuliat.fr
1
2
3
4
LENTILLE ASPHÉRIQUE & MIROIR.
- S'assurer d'être hors tension.
- Ouvrir le capot de la lanterne.
- Sortir la lampe.
(Voir section A - 9).
- Desserrer le verrou 1 .
- Retirer l'ensemble porte-lentille 2 .
- Essuyer la lentille 3 et le miroir 4
avec un chiffon doux et sec.
- Remonter l'ensemble porte-lentille 2 .
- Nettoyer de la même façon les lentilles à
l'intérieur du zoom.
ENTRETIEN
ASPHERIC LENS & REFLECTOR.
- Disconnect from the mains.
- Open the lamp house’s bonnet.
- Take out the lamp.
(Refer to section A - 9).
- Unscrew the lock 1 .
- Take out the lens holder set 2 .
- Clean the lens 3 and the reflector 4
with a soft dry cloth.
- Remount the lens holder set 2 .
- Clean in the same way, the lenses
in the lens tube.
MAINTENANCE
- Echange de l'ensemble porte-filtre 1 .
- Echange d’un filtre : ouvrir les 4 clips 2 .
- Découpe des filtres 3 : Ø207.
- Pour prolonger la durée de vie des gélatines, il est
préférable d’utiliser les couleurs les plus foncées à l’avant
de la poursuite et le filtre I.R. (en position Cold Beam).
2
1
3
9° 7°
1119
- Remove the colour frame from the slot 1 .
- For changing a colour, open the 4 clips 2 .
- Cut out a colour 3 : Ø207.
- For a longer gel life, it is recommended to place the darker
colours towards the front of the followspot and the I.R. filter
(set to Cold Beam).
CHANGING THE COLOUR FRAMES AND COLOURS.
ECHANGE DES PORTE-FILTRES & DES FILTRES /
Disconnect from the mains before any servicing.
Service only by qualified technician /
Isoler électriquement avant toute intervention.
Intervention par technicien qualifié.

Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
TECHNICAL FILE / DOSSIER TECHNIQUE
TUNGSTEN FOLLOWSPOTS / POURSUITES HALOGENE
Section B - 2
1117 & 1117C
1417 & 1417C
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
robert juliat 32, rue de Beaumont F 60530 Fresnoy-en-Thelle phone: [phone] - fax: [phone] - www.robertjuliat.fr
LAMPE HOUSE - ELECTRICAL DIAGRAM /
PLAN ELECTRIQUE - LANTERNE
ROBERT JULIAT route de Beaumont F 60530 Fresnoy en Thelle - tél.: [phone] - fax: [phone] - email: [e-mail]
B
C
D
DA
B
A
1
2
3
4
C
Ech
/
Créé le: Vérié par :
RJ405643 00
SCHEME ELECTRIQUE
LANTERNES SERIES
1017 / 1117 / 1417
Traitement: ---------
EP: ---------
ième
Matière: --------- Indice:
Edité le :
Sans autre spécication:
unités : mm/g
Poids: ---------
Ce plan est la propriété de la société
Robert Juliat. Toute reproduction,
même partielle est formellement
interdite sans autorisation.
CODE GPAO :
Folio :
1 / 1
Peinture: ---------
A4
Rep
N° plan RJ
Dessiné par:
±0,15.
Support_Calque_A4_2010.eps
EG JMH
Indice Description Date Nom
MODIFICATIONS
PL_ELEC_LANTERNE_1017_A405643.eps
08/10/97 18/06/10
1017P10014
1017P10013
ME06200407
ME06300013
ME14220202
ME14115201
ME04100019
REP CODE DESIGNATION
A
B
C
D
E
F
a
b
c
REP A modif - câble 110V.
Ajouter réfs 1117 & 1417 sur plan.
Codes des câbles REP "A" modiées.
11/05/04
30/09/04
18/06/10
JMH
JMH
JMH / EW
Câble / Cable - 110V. (NA).
Câble / Cable - 230V. (STANDARD).
Barrette de jonction / Junction block.
Barrettte de terre / Earth block.
Ventilateur / Fan - 230V. (STANDARD).
Ventilateur / Fan - 110V. (NA).
Terre principale / Main earth.
Interrupteur bipolaire /2 pole rocker switch.
* Vert / Green
(*) Version :
Nord- Americaine /
North-American (NA).
* Blanc / White
* Noir / Black
Vue de dessous de la lanterne /
Lamp house viewed from underneath.
c

SPARE PARTS LIST /
NOMENCLATURE PIÈCES DÉTACHÉES
CODE
REP DESCRIPTION
2000/2500W TUNGSTEN FOLLOWSPOTS /
POURSUITES HALOGÈNE 2000/2500W
Section C - 1
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
Mesures en mm / Measurements are in mm.
!ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. /WARNING - Always use the codes, when ordering spare parts. !
1117 & 1117C
1417 & 1417C
CPD10110009 Ensemble porte-ltre (sans ltre) / Complete lter frame (without lter).
Voir aussi section B - 1 /
See also section B - 1.

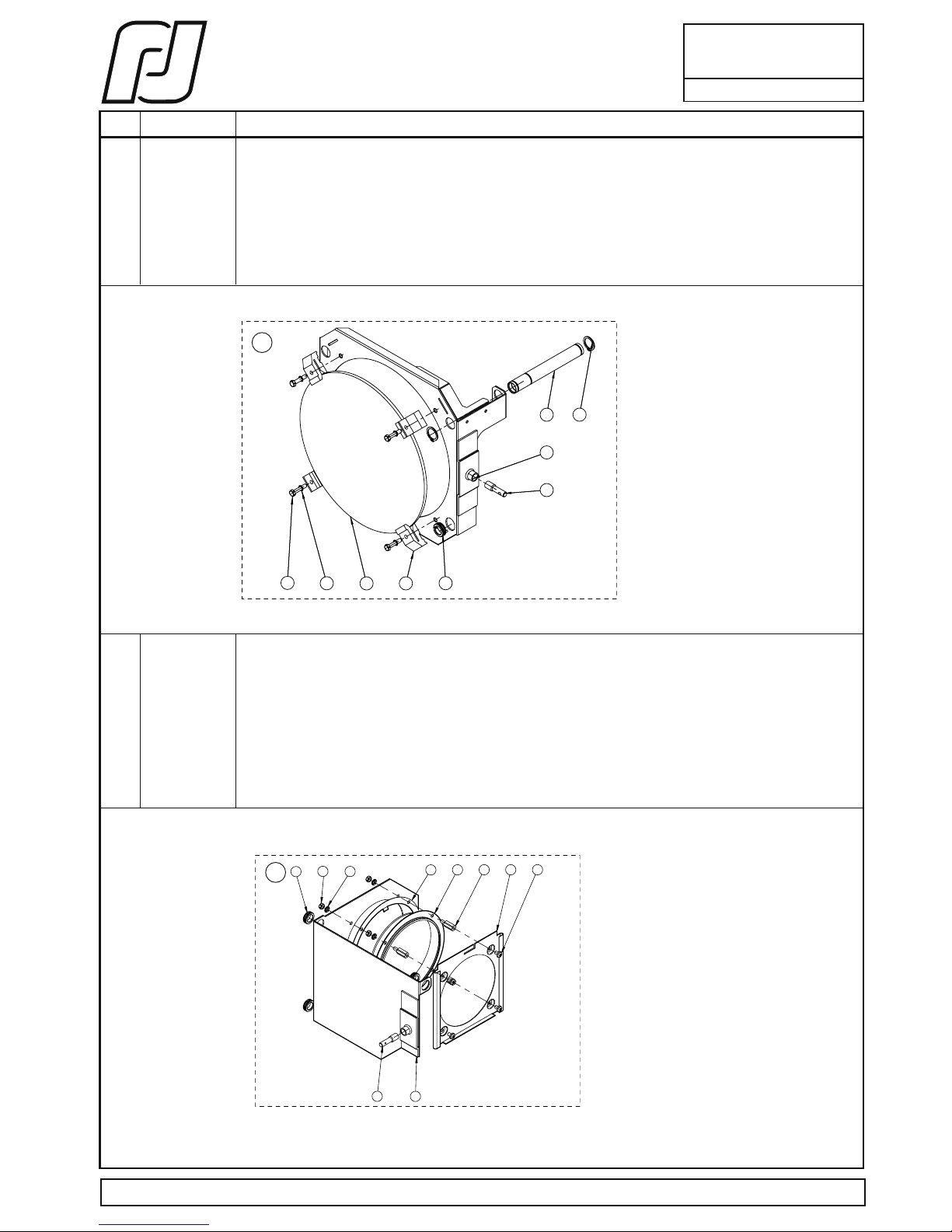

A 1119P30101 Ensemble changeur 6 couleurs / Complete 6 way colour changer unit (BOOMERANG).
1 1011P30101 Corps kit couleurs / Colour changer unit (250 x 250).
2 1011P30102 Capot kit couleurs / Bonnet.
3 1011P30004 Porte-filtre sans rondelle / Filter holder without disk.
4 DJ40584800 Plaque verrouillage kit couleur / Locking plate.
5 DJ40579300 Butée de capot / Bonnet stopper.
6 DJ30032201 Rondelle porte-gélatines / Filter holder disk.
8 DE40691700 Repère couleur aimanté porte-filtre / Colour indicator magnet (Ø210).
9 DE40493300 Etiquette toutes poursuites / General followspot sticker (HMI GELATINE H-T).
10 VI04030010 Rondelle contact à picot / Contact washer (Ø4).
11 VI04020001 Ecrou / Nut (M4).
12 VI04010012 Vis / Screw (M4).
13 PD10110007 Profil PVC souple / Plastic protection.
14 CF00300034 Mousse adhésive / Shock absorber.
15 CF00300040 Caoutchouc adhésif / Rubber shock obsorber.
22 ME07060402 Bouchon noir / Black plug (Ø6).
23 1011P30105 Mécanisme gélatine boomerang monté / Mounted filter mechanism.
AC
3
6
23
4
10
11
2
9
15
12
5
13
14
8
1
22
RJ307418

SPARE PARTS LIST /
NOMENCLATURE PIÈCES DÉTACHÉES
CODE
REP DESCRIPTION
2000/2500W TUNGSTEN FOLLOWSPOTS /
POURSUITES HALOGÈNE 2000/2500W
Section C - 2
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
Mesures en mm / Measurements are in mm.
!ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. /WARNING - Always use the codes, when ordering spare parts. !
1117 & 1117C
1417 & 1417C
27 14 25 23
26
10
9
1
12 21 810 26
43
1815
216
5
112217
21
7
20
19
624
13
29
28
B 1449P30000 Ensemble changeur 6 couleurs complet / Complete 6 way colour changer unit (PUSH/PULL) GINGER (OPTION: ALEX).
1 1459P30003 Kit couleurs vide (sans boite de ventilation) / Empty colour changer unit (without fan box).
2 1011P30005 Support rondelle gelatine / Filter disk.
3 1011P30004 Porte filtre sans rondelle / Filter holder without disk.
4 DJ30032201 Rondelle / Disk (Ø212).
5 DJ40007401 Axe / Axle (Ø4).
6 DJ40011100 U de maintien caoutchouc kit couleurs / Shock absorber support.
7 DJ40029700 Pièce d’arrêt capot kit couleurs / Shock absorber (Outer).
8 DJ40203801 Pièce de glissement des carrés de guidage KC / Sliding handle stabler.
9 DJ40203802 Pièce de glissement des carrés de guidage KC / Sliding handle stabler.
10 DJ40207901 Plaque presse téflon kit couleurs / Plastic press plate.
11 DJ40211601 Tiges de manoeuvre KC / Filter axle.
12 DJ40557500 Support gélatine KC / Filter support.
13 DE40493300 Etiquette pour tous projecteurs poursuite / General followspot sticker (GELATINE H-T).
14 DE40691700 Repère de couleur aimanté pour porte-filtre / Colour indicator magnet (Ø210).
15 DU30221907 Entretoise lisse / Spacer.
16 DU30221968 Entretoise lisse / Spacer.
17 DU30222011 Colonnette / Spacer.
18 DT40280801 Ressort 5 spires / Spring.
19 CF00000005 Colle / Glue (Loctite).
20 PD10110008 Rondin EPDM cellulaire / Shock absorber (Inner - Ø20 mm).
21 PD10110007 Profil PVC souple / Plastic protection.
22 VI04020004 Ecrou / Nut (M4).
23 VI04012004 Filet / Handle connection (M4).
24 VI04020009 Ecrou cage / Nut cage (M4).
25 VI03240007 Rivet.
26 VI03020009 Ecrou / Nut (M3).
27 1011P30006 Tirette kit couleurs / Sliding handle.
28 VI04010012 Vis / Screw (M4).
29 DJ40482400 Cache pour corps kit couleur / Cover.
BC
Voir aussi section B - 1 /
See also section B - 1.
C PD10110009 Ensemble porte-ltre (sans ltre) / Complete lter frame (without lter).

SPARE PARTS LIST /
NOMENCLATURE PIÈCES DÉTACHÉES
CODE
REP DESCRIPTION
2000/2500W TUNGSTEN FOLLOWSPOTS /
POURSUITES HALOGÈNE 2000/2500W
Section C - 3
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
Mesures en mm / Measurements are in mm.
!ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. /WARNING - Always use the codes, when ordering spare parts. !
1117 &
1117 C
Dessin sur page C - 4 / Drawing on page C - 4.
Dessin sur page C - 4 / Drawing on page C - 4.
B Ensemble fourche / Complete yoke.
1 1159P20004 Déport de fourche / Yoke extension.
2 PO00000025 Poignée débrayable / Fast locking handle (M10).
3 DJ30414907 Fourche droite / Straight yoke.
4 DU30482100 Cône mâle / Male disk.
5 DU40477700 Canon pour blocage de fourche / Yoke blocking bearing.
6 VI06010012 Vis / Screw (M6).
7 VI06030003 Rondelle plate / Washer (Ø6).
8 VI10030009 Rondelle / Washer.
9 DJ40434102 Index de fourche / Yoke index.
AZoom complet / Complete lens tube.
1 1119P20005 Porte lentille avant monté avec lentille / Front lens holder with lens (détails / details : Section C- 5).
2 1119P20010 Porte lentille arrière monté avec lentille / Rear lens holder with lens (détails / details : Section C- 5).
3 1159P20002 Corps + capot de zoom / Complete lens tube hood.
4 1159P20004 Déport de fourche / Yoke bracket.
5 1159P20007 Fourche droite préparée avec cône / Prepared straight yoke with disk.
6 1159P20008 Kit porte verres à ressort / Filter holder with spring (Ø97).
7 1159P20010 Obturateur manuel / Mechanical shutter (détails / details : Section C- 10).
8 BO04010001 Bouton borne femelle / Female knob.
9 BO10000008 Bouton moleté / Focusing knob.
11 CTM0200009 Courroie dentée / Toothed belt.
12 DJ30226218 Tige / Rod.
13 DJ30694201 Support poignée / Handle holder (Ø30).
14 DJ40095817 Guide de blocage / Blocking plate.
15 DJ40095822 Guide de blocage / Blocking plate.
17 DJ40694400 Bride support de poignée / Attach support (Ø30).
18 DJ40797650 Renfort pour fourche réglable / Reinforcement for adjustable yoke.
19 DJ40800800 Cache oblong / Cover.
20 DJ40927301 Liason gauche de fourche / Left yoke linking plate.
21 DU30222015 Colonnette / Spacer.
23 DU40032605 Canon de fourche / Bearing.
24 DU40477700 Canon pour blocage de fourche / Yoke blocking bearing.
25 PO00000025 Poignée débrayable / Fast locking handle (M10).
26 VI04010006 Vis / Screw (M4).
27 VI04010012 Vis / Screw (M4).
28 VI04020004 Ecrou / Nut (M4).
29 VI04030010 Rondelle contact à picot / Contact washer (Ø4).
30 VI04040005 Rivet.
31 VI05010029 Vis / Screw (M5).
32 VI05010046 Vis / Screw (M5).
33 VI05030007 Rondelle plate / Washer (Ø5).
37 VI10010018 Vis / Screw (M10).
38 VI10030003 Rondelle plate / Washer (Ø10).
39 VI10030009 Rondelle / Washer.
39 VI10030009 Rondelle / Washer.
40 Section C-9 Commande locale / Local control.
42 DJ40955400 Cache fuite / Cover.
43 ME07100301 Passe l / Wire protection (Ø9,5).

SPARE PARTS LIST /
NOMENCLATURE PIÈCES DÉTACHÉES
CODE
REP DESCRIPTION
2000/2500W TUNGSTEN FOLLOWSPOTS /
POURSUITES HALOGÈNE 2000/2500W
Section C - 4
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
Mesures en mm / Measurements are in mm.
!ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. /WARNING - Always use the codes, when ordering spare parts. !
1117 &
1117 C
A
B
3
1
4
9
5
867
2
4
1
9
3
15
12
13
32
40
33
26
29
43
17
11
31
25 39
42
27
24
20
31
37
38
23
5
18
30 6
828
2
19 14
3
7
21
27

SPARE PARTS LIST /
NOMENCLATURE PIÈCES DÉTACHÉES
CODE
REP DESCRIPTION
2000/2500W TUNGSTEN FOLLOWSPOTS /
POURSUITES HALOGÈNE 2000/2500W
Section C - 5
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
Mesures en mm / Measurements are in mm.
!ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. /WARNING - Always use the codes, when ordering spare parts. !
1117 &
1117 C
B
RJ307405
11
10 75
4
93
1
2
8
A 1119P20005 Ensemble porte-lentille AV / Front lens holder.
1 900P023003 Porte-lentille avant / Front lens holder
2 DU40454400 Fourreau guidage lentilles / Lens holder guide.
3 DU40423601 Pince lentille / Lens holder.
6 VI04010053 Vis / Screw (M4).
7 OP20010002 Lentille / Lens.
8 DU40754800 Palier fendu pour porte-lentille / Ring bearing.
9 DU40063800 Tige porte-bouton / Knob axle.
10 VI14050001 Circlips extérieur / Outer clips (Ø14).
11 VI04030005 Rondelle / Contact washer (Ø4).
10
2
1
9
8
611 73
RJ307406
A
D 1119P20010 Ensemble porte-lentille AR / Rear lens holder.
1 1119P20001 Porte-lentille arrière / Rear lens holder.
2 FPADIV0025 Porte-verre dépoli / Frosted glass holder.
3 VI04010006 Vis / Screw (M4).
4 DJ40450802 Rondelle porte-lentille / Lens disk.
5 DU30222138 Colonnette / Spacer.
6 OP11010004 Lentille / Lens.
7 DJ40505000 Rondelle de pression / Washer.
8 DU40063800 Tige porte bouton / Knob axle.
9 DU40754800 Palier PTFE fendu pour porte-lentille / Ring bearing.
10 VI04020001 Ecrou / Nut (M4).
11 VI04030010 Rondelle contact à picot / Contact washer (Ø4).

SPARE PARTS LIST /
NOMENCLATURE PIÈCES DÉTACHÉES
CODE
REP DESCRIPTION
2000/2500W TUNGSTEN FOLLOWSPOTS /
POURSUITES HALOGÈNE 2000/2500W
Section C - 6
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
Mesures en mm / Measurements are in mm.
!ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. /WARNING - Always use the codes, when ordering spare parts. !
1417 &
1417 C
Dessins sur page C - 7 / Drawings on page C - 7
Dessins sur page C - 7 / Drawings on page C - 7
B Ensemble fourche droite / Complete straight yoke.
1 1419P20002 Déport de fourche / Yoke extension.
2 BO06010003 Bouton de serrage / Tightening knob.
3 DJ40434102 Index de fourche / Yoke index.
4 DJ40555600 Bride de maintien cable / Cable lock.
5 DJ40696100 Rondelle / Washer (Ø58).
6 DJ30414907 Fourche droite / Straight yoke.
7 DU30221959 Entretoise lisse / Spacer.
8 DU30222030 Colonnette / Spacer.
9 DU30482100 Cône mâle / Male axle.
10 DU40477700 Canon pour blocage de fourche / Yoke blocking bearing.
11 PO00000025 Poignée débrayable / Fast locking handle (M10).
12 VI06010012 Vis / Screw (M6).
13 VI06010018 Vis / Screw (M6).
14 VI06020012 Ecrou frein fendu / Locknut (M6).
15 VI06030003 Rondelle plate / Washer (Ø6).
16 VI10010005 Vis / Screw (M10).
17 VI10030003 Rondelle plate / Washer (Ø10).
18 VI10030009 Rondelle / Washer.
AZoom complet / Complete lens tube.
1 1159P20008 Kit porte-verres / Filter holder (Ø97).
2 1159P20010 Obturateur manuel / Mechanical shutter (détails / details : Section C- 10).
3 1419P20006 Ensemble porte-lentille avant / Complete front lens holder (détails / details : Section C- 8).
4 1419P20007 Porte-lentille AR / Rear lens holder (détails / details : Section C- 8).
5 1459P20002 Montage corps + capot / Lens tube + bonnet.
6 BO04010001 Bouton borne femelle / Female knob.
7 BO10000008 Bouton moleté / Focusing knob.
8 CTM0200009 Courroie dentée / Belt.
9 DJ30226206 Tige / Rod.
10 DJ30694203 Support de poignée / Handle holder.
11 DJ40095801 Guide de blocage / Blocking plate.
12 DJ40095817 Guide de blocage / Blocking plate.
13 DJ40694400 Bride support de poignée / Attach support.
14 DJ40955400 Cache fuite / Cover.
15 DU30222017 Colonnette / Spacer.
16 DU30222021 Colonnette / Spacer.
17 DU30222127 Colonnette / Spacer.
18 VI04020004 Ecrou / Nut (M4).
19 VI04012002 Filet / Thread (M4).
20 VI04010006 Vis / Screw (M4).
21 VI04010012 Vis / Screw (M4).
23 VI04020001 Ecrou / Nut (M4).
24 VI04020005 Ecrou autofreiné à bague nylon / Locknut (M4).
25 VI04030010 Rondelle contact à picot / Contact washer (Ø4).
26 VI04040005 Rivet.
27 VI05010046 Vis / Screw (M5).
29 ME07100301 Passe l / Wire pass (Ø9.5).
30 Section C- 9 Commande locale / Local control.

SPARE PARTS LIST /
NOMENCLATURE PIÈCES DÉTACHÉES
CODE
REP DESCRIPTION
2000/2500W TUNGSTEN FOLLOWSPOTS /
POURSUITES HALOGÈNE 2000/2500W
Section C - 7
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
Mesures en mm / Measurements are in mm.
!ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. /WARNING - Always use the codes, when ordering spare parts. !
1417 &
1417 C
B
1
11
18
10
15
12
9
3
5
7
17
16
6
A
3
21
7
2
8
12
9
20
13
10
27
30
29
11
17
24
23
18
4
6
25
1
16
19
15
26
5
14 21

SPARE PARTS LIST /
NOMENCLATURE PIÈCES DÉTACHÉES
CODE
REP DESCRIPTION
2000/2500W TUNGSTEN FOLLOWSPOTS /
POURSUITES HALOGÈNE 2000/2500W
Section C - 8
Robert Juliat reserve the right to change or alter any of the items detailed on this page, to increase or improve manufacturing techniques without prior notice.
Le constructeur se réserve la possibilité de modier ses matériels sans avis préalable. Les renseignements mentionnés sur cette notice sont donnés à titre indicatif et ne sauraient présenter de caractère contractuel.
Mesures en mm / Measurements are in mm.
!ATTENTION - Pour passer une commande de pièces détachées, utiliser toujours les codes. /WARNING - Always use the codes, when ordering spare parts. !
1417 &
1417 C
(OPTION)
B 1419P20006 Ensemble porte-lentille AV / Front lens holder.
1 900P023003 Porte-lentille avant / Front lens holder
2 DU40454400 Fourreau guidage lentilles / Lens holder guide.
3 DU40423601 Pince lentille / Lens holder.
6 VI04010053 Vis / Screw (M4).
7 DU40754800 Palier fendu pour porte lentille / Ring bearing.
8 DU40063800 Tige porte bouton / Knob axle.
9 VI14050001 Circlips extérieur / Outer clip (Ø14).
10 OP20010004 Lentille / Lens.
11 VI04030005 Rondelle / Contact washer.
6
9
2
1
8
7
1011 3
RJ307385
B
C 1417P20001 Ensemble porte-lentille AR / Rear lens holder.
1 1439P20004 Porte-lentille arrière / Rear lens holder.
2 FPADIV0025 Porte-verre dépoli / Frosted glass holder
3 DJ40505000 Rondelle de pression / Washer.
5 DJ40450802 Rondelle porte-lentille / Lens disk.
6 OP11010004 Lentille / Lens.
7 VI04010006 Vis / Screw (M4).
8 DU30222127 Colonnette / Spacer.
9 DU30222013 Colonnette / Spacer.
10 VI04010055 Vis / Screw (M4).
11 DU40063800 Tige porte bouton / Knob axle.
12 DU40454400 Fourreau guidage lentilles / Lens holder guide.
13 VI14050001 Circlips extérieur / Outer clips.
14 DU40754800 Palier PTFE fendu pour porte lentille / Ring bearing.
2
8
7
13
12
1
11
14
10
3
6
6
9
5
5
3
C
DFPAFIX0048 Ensemble jambe pour projecteur de pont / Complete RJ overhead stand.
Voir nomenclature / Refer to spare parts list : DN40975100
45
61
20
75
618
718
D
