Roca NEOS III User manual

1
Manual de Instalación y Usuario
Installation and User’s Handbook
Manuel d’installation et d’utilisation
Installations- und Gebrauchsanleitung
Manuale per L’Installazione e L’Utente
Manual de Instalação e do Utilizador
NEOS III

2

3
E
Enhorabuena y gracias por la adquisición de la columna
NEOS III.
En este manual se han incluido las instrucciones necesa-
rias para la correcta instalación de la columna de hidro-
masaje NEOS III.
Dicha instalación deberá ser realizada por un personal
cualificado y de acuerdo con las normativas vigentes.
1. DESCRIPCIÓN DEL EQUIPO
1.1. COLUMNA NEOS III (Pág. 15)
1.2. CAJA DE ACCESORIOS (Pág. 15)
1.2.1. INSTALACIÓN PARED (Pág. 15)
1.2.2. INSTALACIÓN ESQUINA
(Kit adicional 2H0364000) (Pág. 16)
1.3. DUCHA SUPERIOR (Pág. 16)
2. MATERIAL NECESARIO PARA LA INSTA-
LACIÓN DE LA COLUMNA (Pág. 16)
3. CONSIDERACIONES PREVIAS (Pág. 16)
Medida X altura de la persona (Pág.16).
Las tomas de agua de la red deberán entrar dentro de la zona
sombreada según las Figs. 1-1a. (Pág. 17)
La zona de la pared donde se instalará la columna deberá es-
tar completamente acabada y no deberá tener cenefas que
sobresalgan de la pared donde se instalará la columna.
- Tipo de agua: potable.
Si la presión dinámica es de 5 ó más bars, es necesario adquirir
el kit reductor de presión (ref. 2HF086000).
Depósitos acumuladores:
Para depósitos acumuladores inferiores a 100 litros se reco-
mienda elevar el termostato hasta el máximo valor admisible,
ya que en caso contrario la duración del hidromasaje con agua
caliente quedará reducida a pocos minutos. Por cuestiones de
seguridad este valor no deberá sobrepasar los 60OC.
Calentadores instantáneos:
Si se dispone de un calentador instantáneo o caldera mixta
deben garantizar las presiones y consumos indicados ante-
riormente. Potencias útiles inferiores a 20.000 Kcal/hora no
podrán mantener temperaturas elevadas durante determina-
das funciones, registrándose una pérdida de caudal o de tem-
peratura.
Si se le apaga la caldera y le sale agua fría, ajuste la tempera-
tura y caudal de la caldera de forma adecuada, en caso de no
conseguirlo consulte al servicio post-venta de la caldera.
Sistemas mixtos calentador instantáneo con depósito
acumulador:
Es la configuración recomendada, con un volumen de depó-
sito no inferior a 50 litros.
4. MONTAJE COLUMNA (Pág. 17 - 24)
5. INSTRUCCIONES DE FUNCIONAMIENTO
Coloque la grifería termostática a 38ºC y compruebe si el agua
sale a esta temperatura. Si no es así, deberá seguir los pasos
que se indican en la Fig. 2.
A través del inversor de la columna de hidromasaje (Fig. 3)
permite seleccionar las siguientes funciones:
Ducha teléfono
Ducha superior
Jet superior de hidromasaje
Jet central de hidromasaje
Jet inferior de hidromasaje
Para ello basta con girar el mando del inversor hacia la posi-
ción deseada, ya sea en un sentido o en otro, ello es posible
incluso con el paso del agua abierto.
Para regular la posición de salida de los jets, al ser éstos mó-
viles, permiten ser orientados hacia la posición óptima de-
pendiendo de cada circunstancia. De igual forma puede es-
cogerse el tipo de masaje, graduando independientemente el
caudal y forma del chorro del agua de cada jet (Fig. 3).

4
6. TABLA DE COMPROBACIÓN DE ANOMALÍAS
7. MANTENIMIENTO (Pág. 25)
Síntoma Causa posible Medidas a tomar
No sale agua con suficiente caudal. Filtros de agua obstruidos.
Baja presión
Limpiar filtros
Ponerse en contacto con personal
debidamente cualificado.
Sólo sale agua fría. La caldera/ calentador se apaga. Ajuste la temperatura y caudal de la
caldera de forma adecuada.

5
GB
Congratulations on your decision to purchase the NEOS
III ensemble.
This manual contains the necessary instructions for the
correct installation of the NEOS III hydromassage col-
umn.
Installation must be completed by an qualificated fitter
and in accordance with existing regulations.
1. DESCRIPTION OF THE EQUIPMENT
1.1. NEOS III (Page 15)
1.2. FITTINGS BOX (Page 15)
1.2.1. WALL INSTALLATION (Pág. 15)
1.2.2. CORNER INSTALLATION
(Kit adicional 2H0364000) (Pág. 16)
1.3. SHOWER UPPER (Páge. 16)
2. MATERIALS NEEDED FOR THE INSTA-
LLATION (Page 16)
3. PRELIMINARIES (Page 16)
Person measure X : (Page 16)
The water outlets from the plumbing system must be at the
intended location. (Fig. 1-1a). (Page 17)
The wall area against which the column is to be fitted must
be adequately finished and completely flat. Take care to avoid
shaped relief tiles, decorative friezes or projections of any kind.
- Type of water: drinking.
If the dynamic pressure is 5 bars or more, it is necessary to
purchase the pressure reducer kit (ref. 2HF086000).
Accumulator tanks:
If the hydromassage is going to be supplied from an accu-
mulator tank with a capacity of less than 100 litres, we re-
commend that you turn the thermostat to the highest possible
temperature setting. Otherwise the supply of hot water is only
likely to last for a few minutes when the hydromassage is in
operation. For safety reasons a temperature of 60°C. must not
be exceeded.
Instant heaters:
If using an instant heater or combination boiler, they must guar-
antee the pressure and consumption levels stated above.
If the output power is less than 20,000 Kcal/hour, high tem-
peratures cannot be maintained during certain functions, and
a loss of pressure or temperature will be noted.
If the boiler switches off and cold water comes out, first clean
the filters of the thermostatic taps, and if the problem con-
tinues, adjust the temperature and the flow of the boiler as
required. If you do not manage to solve the problem, please
consult the boiler’s after-sale service.
Mixed systems with an instant heater and an accumulator
tank:
This is the recommended system, with a tank volume of no
less than 50 litres.
4. INSTALLATION (Page 17- 24)
5. OPERATING INSTRUCTIONS
Position the thermostatic tap at 38ºC and check if the water
comes out at this temperature. If this is not case, proceed os
follows Fig. 2

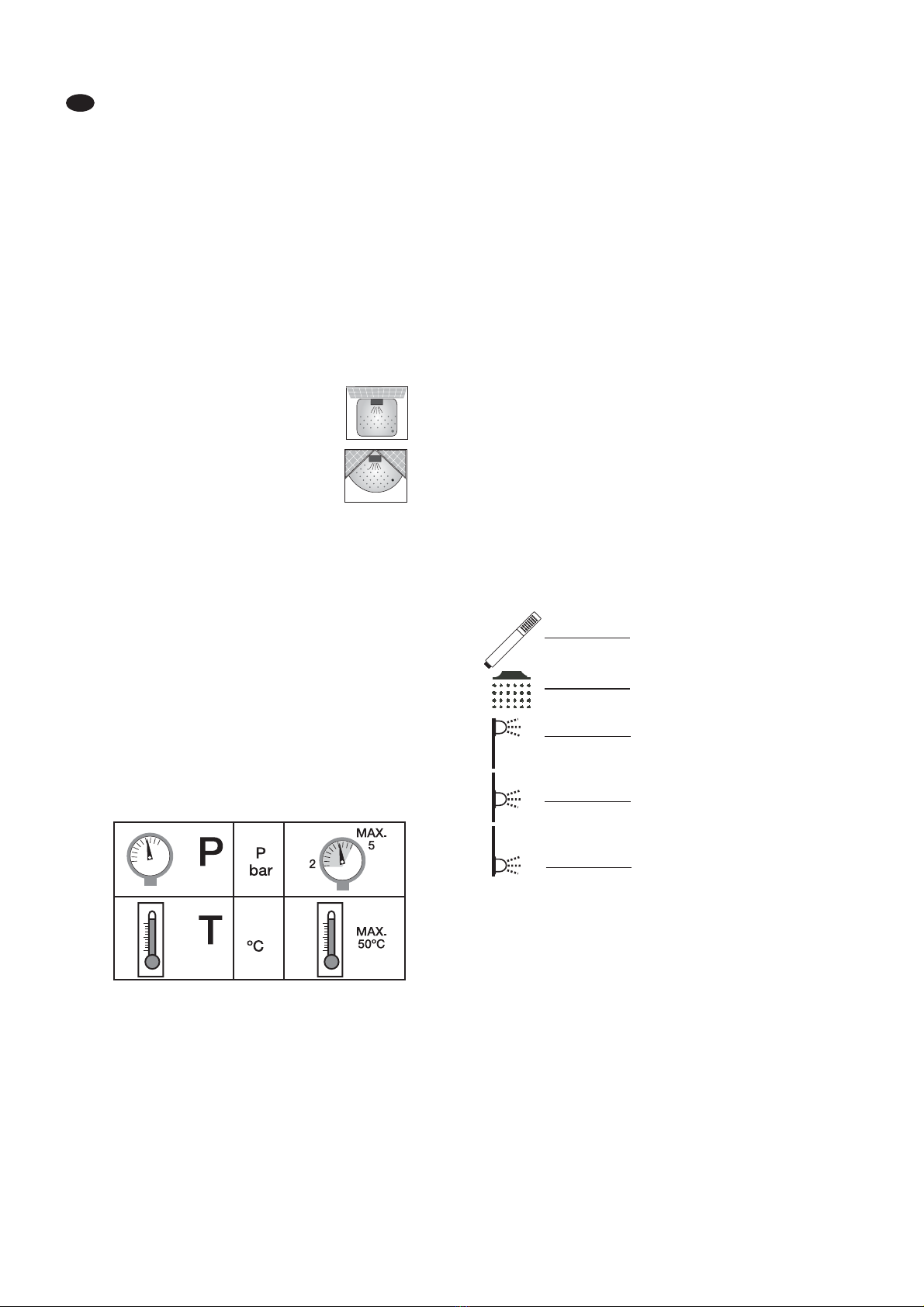

The inverter switch on the hydromassage column (Fig. 3) allo-
ws you to select the following functions:
Hand-held shower
Shower Upper
Upper hydromassage jet
Central hydromassage jet
Lower hydromassage jet
Simply turn the inverter switch towards the desired position,
moving it in either direction, even when the water is running.
Using the riser single-lever tap, the desired water temperatu-
re and flow for each function can be chosen.
To adjust the flow from the jets, since these can be moved, turn
them towards the optimum position as required. The type of
massage can be selected in the same way, with independent
adjustments for the power and type of spray from each jet.
The shower head has a multifunctional sprinkler, and the type
of spray or preferred massage can be selected by turning the
outer ring on the head (Fig. 3).

6
6. TROUBLESHOOTING GUIDE
7. MAINTENANCE (Pag. 25)
Symptom Possible cause Measures to be taken
There is insufficient water flow. Water filters obstructed.
Low pressure
Clean filters
Contact a qualified technician.
Only cold water comes out. The boiler/ heater goes out. Adjust the temperature and the flow of
the boiler as required.

7
F
Félicitations et merci d’avoir acheté la colonne NEOS III.
Ce manuel contient toutes les instructions dont vous aurez be-
soin pour installer correctement la colonne d’hydromassage
NEOS III.
1. DESCRIPTION DE L’ÉQUIPEMENT
1.1. NEOS III (Pag. 15)
1.2. BOÎTE D’ACCESSOIRES (Pag. 15)
1.2.1. INSTALLATION MURALE (Pág. 15)
1.2.2. INSTALLATION DANS UN ANGLE
(Kit supplémentaire 2H0364000) (Pág. 16)
1.3. DOUCHETTE SUPÉRIEUR (Pág. 16)
2. MATÉRIEL NÉCESSAIRE POUR L’INSTA-
LLATION (Pag. 16)
3. CONSIDÉRATIONS PRÉALABLES (Pag. 16)
La zone du mur sur laquelle la colonne sera installée doit être
complètement finie et ne doit comporter aucun type de plinthe
ou de saillie.
Mesure personne X: (Pag. 16)
Les prises d’eau du réseau devront entrer dans la zone pré-
vue à cet effet (Schéma 1-1a). (Pag. 17)
La zone du mur où la colonne sera installée devra être com-
plètement finie, sans plinthes.
- Type d’eau: potable.
Si la pression dynamique est de 5 bars ou plus, il faut acheter
le kit réducteur de pression (réf. 2HF086000).
Réservoirs :
Pour les réservoirs d’une capacité inférieure à 100 litres, il est
recommandé de placer le thermostat sur la valeur maximum
admissible. Dans le cas contraire, la durée de l’hydromassage
à l’eau chaude serait réduite à quelques minutes. Pour des rai-
sons de sécurité, cette valeur ne devra pas dépasser 60°C.
Chauffe-eau instantané:
Dans le cas d’un chauffe-eau instantané ou d’une chaudière
mixte, ceux-ci doivent garantir les pressions et consomma-
tions
indiquées ci-dessus. Des puissances utiles inférieures à 20
000 Kcal/heure ne pourront pas maintenir des températures
élevées pour certaines fonctions. Le débit ou la température
diminuera.Si la chaudière s’éteint et qu’il sort de l’eau froide,
réglez la température et le débit de la chaudière de manière
appro-priée, et si vous n’y arrivez pas, consultez le service
après-vente de la chaudière.
Systèmes mixtes (chauffe-eau instantané avec réservoir):
Configuration recommandée par ROCA, avec un réservoir
d’une capacité minimum de 50 litres.
4. MONTAGE DE LA COLONNE (Pag. 17 - 24)
5. MODE D’EMPLOI
Placez la robinetterie thermostatique sur 38ºC et vérifiez si
l’eau est bien à cette temperature. Si ce n’est pas le cas, sui-
vez la procédure indiquée dans le shéma 2.
L’inverseur de la colonne d’hydromassage (Schéma 3) per-
met de sélectionner les fonctions suivantes :
Douchette téléphone
Douchette supérieur
Jet supérieur d’hydromassage
Jet centraux d’hydromassage
Jet inférieur d’hydromassage
Par le biais de la seule commande de la colonne, vous pouvez
sélectionner la température et le débit d’eau souhaités pour
chaque fonction.
Il suffit pour cela de placer l’inverseur sur la position choisie,
dans un sens ou dans l’autre. Cette manipulation est possible
même si le robinet d’eau est ouvert.
Comme les jets sont orientables, leur position de sortie peut
être réglée du mieux possible en fonction de chaque cas. De la
même façon, il est possible de choisir le type de massage, en
réglant indépendamment le débit et la forme du jet d’eau .
La douche téléphone comporte un arroseur multifonctions qui
permet de sélectionner la pluie ou le massage choisi en faisant
tourner les onglets extérieurs (Schéma 3).

8
6. TABLEAU DE VÉRIFICATION DES AVARIES
7. ENTRETIEN (Pag. 25)
Symptôme Cause éventuelle Mesures à prendre
Le débit d’eau est insuffisant. Filtres d’eau bouchés.
Pression faible
Nettoyer les filtres
Veuillez contacter un professionnel.
Il ne sort pas d’eau chaude. La chaudière ou le chauffe-eau est
éteint.
Réglez la température et le débit de la
chaudière de manière appropriée.

9
D
Herzlichen Glückwunsch und Danke für den Kauf der
NEOS III.
Dieses Handbuch enthält die erforderlichen Hinweise für die
ordnungsgemäße Installation der Massagesäule NEOS III.
Diese Installation muss durch einen qualifisierten Installa-
teur und entsprechend der gültigen Vorschriften ausgeführt
werden.
1. BESCHREIBUNG DES GERÄTS
1.1. NEOS III (seite15).
1.2. ZUBEHÖRKASTEN MIT (seite 15).
1.2.1. WANDINSTALLATION (seite 15)
1.2.2. ECKINSTALLATION
(Zusatz-Bausatz 2H0364000) (seite 16)
1.3. HANDBRAUSE OBERE (seite 16).
2. FÜR DIE INSTALLATION ERFORDERLI-
CHES MATERIAL (seite 16).
3. VORAUSSETZUNGEN (seite 16).
Maß person X: (seite 16).
Der Wandbereich, in dem die Säule installiert werden soll,
muss komplett fertig gestellt sein und darf keine überstehen-
den Zie-relemente aufweisen.
Die Netzwasseranschlüsse müssen sich innerhalb der dafür
vorgesehenen Bereiche befinden. (Abb. 1-1a) (seite 17).
- Wasserart: Trinkwasser
Wenn der Staudruck 5 bar oder mehr beträgt, ist das Druck-
minderer-Set (ref. 2HF086000) erforderlich.
Warmwasserspeicher:
Für Warmwasserspeicher mit einem Speichervolumen von
weniger als 100 Litern wird empfohlen, den Thermostat auf die
höchste zulässige Temperatur einzustellen, da ansonsten die
Hydromassage mit Warmwasser nur für die Dauer weni-ger
Minuten möglich ist. Aus Sicherheitsgründen darf dieser Wert
nicht über 60 ºC liegen.
Durchlauferhitzer:
Bei Durchlauferhitzern oder Kombikesseln für Heizung
und Warmwasser müssen diese in der Lage sein, die zuvor
genannten Druck- und Durchflusswerte zu gewährleisten. Bei
einer Heizleistung von unter 20.000 kcal/h kann die
Temperatur nicht konstant gehalten werden, wodurch es zu einem
Rückgang der Durchflussmenge und zeitweiligen Temperaturun-
terbrechungen kommt. Schaltet sich der War-mwasserspeicher
ab und fließt kaltes Wasser aus, so passen Sie die Heißwasser-
temperatur und Durchflussmenge des Warmwasserspeichers
entsprechend an. Sollten Sie dabei Hilfe benötigen, wenden Sie
sich an den Kundendienst des Warmwasserspeichers.
Kombination aus Durchlauferhitzer und Warmwasserspei-
cher:
Diese Kombination ist zu empfehlen. Das Speichervolumen
sollte mindestens 50 Liter betragen.
4. INSTALLATION (seite 17 - 24).
5. BETRIEBSANLEITUNG
Thermostat auf 38ºC einstellen und prüfen, ob das Wasser
diese Temperatur hat. Ist dies nicht der Fall, sind die folgeren
Schritte auszuführen (Abb. 2).
Mit Hilfe des Funktionswahlschalters der Säule möglicht die
Hydromassage Auswahl der folgenden Funktionen (Abb. 3 ):
Handbrause
Handbrause Obere
Obere Düsen der Hydromassage
Mittlere Düsen der Hydromas-
sage
Untere Düsen der Hydromassage
Dazu brauchen Sie nur den Funktionswahlschalter, je nach
gewünschter Richtung, bis zur gewünschten Postition zu dre-
hen. Dies ist selbst bei laufendem Wasser möglich.
Mit der Einhandmischbatterie der Säule kann die für die jewei-
lige Funktion die gewünschte Wassertemperatur und -durch-
flußmange eingestellt werden.
Da die Düsen verstelllbar sind, kann man sie problemlos indi-
viduell auf die optimale Abstrahlrichtung einstellen. Genauso
kann man die Massageart auswählen, indem man unabhän-
gig voneinander die Durchflussmenge und Form des Was-ser-
strahl jeder einzelnen Düse abstimmen kann.
In die Handbrause ist eine multifunktonale Düse integriert,
mit der verschiedene Duscharten oder Massagen ausgewählt
werden können (Abb. 3).

10
6. TABELLE DER MÖGLICHEN FEHLERURSACHEN
7. WARTUNGSANLEITUNG (Seite. 25)
Fehler Mögliche Ursache Zu treffende Maßnahmen
Es kommt zu wenig Wasser. Wasserfilter verstopft.
Zu niedriger Druck
Filter reinigen
Wenden Sie sich an fachlich qualifi-zi-
ertes Personal.
Es kommt nur kaltes Wasser. Der Durchlauferhitzer hat sich ausge-
schaltet.
So passen Sie die Heißwassertempe-ra-
tur und Durchflussmenge des Warm-
wasserspeichers entsprechend an.

11
I
Complimenti e grazie per aver acquistato il set NEOS III.
Questo manuale fornisce tutte le istruzioni necessarie per
la corretta installazione della colonna per idromassaggio
NEOS III.
Detta installazione dovrà essere realizzata da un installa-
tore qualificato, e nel rispetto della normativa in vigore.
1. DESCRIZIONE DELL’APPARECCHIO
1.1. NEOS III (Pag. 15).
1.2. SCATOLA ACCESSORI CHE CONTIENE (Pag. 15).
1.2.1. INSTALLAZIONE A PARETE (Pag. 15)
1.2.2. INSTALLAZIONE AD ANGOLO
(Kit addizionale 2H0364000) (Pag. 16)
1.2. DOCCIA SUPERIORI (Pag. 16).
2. MATERIALI NECESSARI PER L’ IN-
STALLAZIONE (Pag. 16)
3. CONSIDERAZIONI PRELIMINARI (Pag. 16).
La zona della parete in cui s’installerà la colonna dovrà es-
sere completamente finita e non avere elementi ornamen-
tali sporgenti di nessun tipo.
Misure persona X: (Pag. 16)
Le prese d’acqua dalla rete dovranno entrare dentro alla
zona prevista a tale scopo (Fig. 1-1a). (Pag. 17)
La zona della parete in cui s’installerà la colonna dovrà es-
sere completamente finita, senza bordi ornamentali spor-
genti.
- Tipo d’acqua: potabile.
Se la pressione dinamica è di 5 bar o superiore, è neces-
sario acquistare il kit di riduzione della pressione (cod.
2HF086000).
Serbatoi di accumulo:
Per serbatoi di accumulo di capacità inferiore a 100 litri
si consiglia di regolare il termostato sul massimo valore
possi-bile, poiché altrimenti la durata dell’idromassaggio
con acqua calda si ridurrà a pochi minuti. Per motivi di
sicurezza, questo valore non dovrà superare i 60 °C.
Scaldaacqua istantanei:
Se si dispone di uno scaldaacqua istantaneo o di una cal-
daia mista, questa deve garantire le pressioni e i consumi
indicati in
precedenza. Potenze inferiori a 20.000 kcal/ora non con-
sentono di mantenere temperature elevate durante de-
terminate funzioni, con conseguente perdita di portata o
diminuzione della temperatura.Se la caldaia si spegne ed
esce acqua fredda, regolare la tem-peratura e la portata
della caldaia in modo adeguato. Se ciò non è possibile, riv-
olgersi al servizio di assistenza post-vendita della caldaia.
Sistemi misti (scaldaacqua istantaneo con serbatoio di ac-
cumulo):
È la configurazione consigliata, con un serbatoio di volume
non inferiore a 50 litri.
4. INSTALLAZIONE (Pag. 17 - 24)
5. ISTRUZIONI PER L’USO
Collocare il termostato della rubinetteria su 38ºC e con-
trolare se l’acqua esce a questa temperatura. Se cosi non
fosse, procede-re como Fig. 2.
Attraverso l’invertitore della colonna per idromassaggio
(Fig. 3) è possibile selezionare le seguenti funzioni:
Doccia a mano
Doccia superiori
Bocchette superiori
dell’idromassaggio
Bocchette centrali
dell’idromassaggio
Bocchette inferiori
dell’idromassaggio
A tal fine basta girare il comando dell’invertitore nella po-
sizione desiderata, sia in un senso che nell’altro. Ciò è
possibile persino mentre sta uscendo l’acqua.
Mediante il monocomando della colonna è possibile
selezio-nare la temperatura e il flusso d’acqua desiderati
per ogni funzione
Poiché le bocchette d’uscita dell’acqua sono orientabili,
è possibile regolarle sulla posizione ottimale per ogni cir-
costanza. Allo stesso modo è possibile scegliere il tipo di
massaggio, regolando in modo indipendente la portata e la
forma del getto d’acqua di ogni bocchetta.
La doccia a mano è dotata di uno spruzzatore multifunzi-
one che permette di selezionare la pioggia o il massaggio
preferito ruotando le sporgenze esterne (Fig. 3) .

12
6. EVENTUALI GUASTI E LORO SOLUZIONE
7. MANUTENZIONE (Pag. 25)
Sintomo Possibile causa Che cosa fare
L’acqua non esce con la sufficiente
portata
Filtri dell’acqua ostruiti.
Bassa pressione
Pulire i filtri
Rivolgersi a un tecnico qualificato.
Esce solo acqua fredda. La caldaia / scaldaacqua si spegne. Regolare la temperatura e la portata
della caldaia in modo adeguato.

13
P
Parabéns e obrigado por ter adquirido a coluna NEOS III.
Neste manual incluíram-se as instruções necessárias para a
instalação correcta da coluna de hidromassagem NEOS III.
A instalação deve ser efectuada por um pessoal qualifica-do e
de acordo com as normas vigentes.
1. DESCRIÇÃO DO EQUIPAMENTO
1.1. NEOS III (Pág. 15).
1.2. CAIXA DE COMPLEMENTOS QUE CONTÉM (Pág. 15).
1.2.1. INSTALAÇÃO PAREDE (Pág. 15)
1.2.2. INSTALAÇÃO CANTO
(Kit adicional 2H0364000) (Pág. 16)
1.3. CHUVEIRO SUPERIOR (Pág. 16).
2. MATERIAL NECESSÁRIO PARA A INSTA-
LAÇÃO (Pág. 16)
3. CONSIDERAÇÕES PRÉVIAS (Pág. 16)
Medida pessoa X: (Pág. 16)
As derivações de água da rede deverão entrar dentro da zona
prevista para o efeito. (Fig. 1-1a). (Pág. 17)
A zona da parede onde se vai instalar a coluna deverá estar
completamente acabada e não deverá ter rebordos que so-
bressaiam.
- Tipo de água: potável.
Se a pressão dinâmica for de 5 ou mais bars, é necessário
adquirir o kit redutor de pressão (ref. 2HF086000).
Depósitos acumuladores:
Para depósitos acumuladores inferiores a 100 litros recomen-
da-se elevar o termóstato até ao valor máximo admissível, uma
vez que, caso contrário, a duração da hidromassagem com
água quente ficará reduzida a poucos minutos. Por questões
de segurança este valor não deverá ultrapassar os 60°C.
Caldeira ou esquentador instantâneo:
Se se tiver um esquentador instantâneo ou uma cal-deira mis-
ta, estes devem garantir as pressões e os consumos indica-
dos anteriormente. Potências úteis inferiores a 20.000 Kcal/
hora não poderão manter tem-peraturas elevadas durante de-
terminadas funções, re-gistando-se uma perda de caudal ou
de temperatura.Se a caldeira se apagar e sair água fria ajuste
a temperatura e o caudal da caldeira de forma adequada; se
não conseguir, consulte o serviço pós-venda da caldeira.
Sistemas mistos caldeira com depósito acumulador:
É a configuração recomendada, com um volume de depósito
não inferior a 50 litros.
4. INSTALAÇÃO (Pág. 17 - 24)
5. INSTRUÇÕES DE FUNCIONAMENTO
Coloque a misturadora termostática em 38ºC e verifique se a
água sai a esta temperatura. Se não for assim deverá seguir
os pasos que se indicam em Fig. 2.
Através do inversor, a cabina de hidromassagem (Fig. 3) per-
mite seleccionar as seguintes funções:
Chuveiro flexível
Chuveiro superior
Jacto superior de hidromassa-
gem
Jacto centrais de hidromassa-
gem
Jacto inferior de hidromassagem
Para isso basta rodar o comando do inversor até à posição
desejada, quer seja num sentido quer noutro; isso é possível
inclusive com a passagem da água aberta.
Através do monocomando da coluna pode seleccionar a tem-
peratura e o caudal de água desejado para cada função.
Para regular a posição de saída dos jactos, o facto de estes
serem móveis permite que sejam orientados para a posição
ideal dependendo de cada circunstância. De igual modo, pode
escolher-se o tipo de massagem, graduando indepen-dente-
mente o caudal e a forma do jorro da água de cada jacto.
O chuveiro flexível tem um aspersor multifunções que permite
seleccionar a chuva ou a massagem preferida rodando os ol-
hais exteriores (Fig. 3).

14
6. TABELA DE VERIFICAÇÃO DE AVARIAS
7. MANUTENÇÃO (Pag. 25)
Sintoma Causa possível Medidas a tomar
Não sai água com caudal suficiente. Filtros de água obstruídos.
Baixa pressão dinâmica da água
Limpar filtros
Entrar em contacto com o pessoal devi-
damente qualificado.
Apenas sai água fria. A caldeira ou o esquentador efectua ar-
ranques sucessivos ou apaga-se.
Ajuste a temperatura e o caudal da
caldeira de forma adequada.

15
1800
430
210
1
1.1
1.2.
1.2.1.
1
1
2
2
2
1
1
1
2
2
1
535
1
2
4
4

16
1.2.2.
2
2
6
14
2
1
2
2
1
1
1
Ø6
1
1
1.3.
2
3
<1900
>1900
820
920
ABC
2250
2350
435
535
X
X
nº 8
1
nº 12
1
1
4
2
nº 7 nº 10

17
190
180
A
B
Fig. 1
Abb. 1
130
600
B
130
Fig. 1a
Abb. 1a
4.
1535
C
93 93
Ø6
nº 12
nº 8
A
5 mm
106
157
=
=
INSTALACIÓN PARED/WALL INSTALLATION/INSTALLATION MURALE
WANDINSTALLATION/INSTALLAZIONE A PARETE/INSTALAÇÃO PAREDE
==

18
INSTALACIÓN ESQUINA/CORNER INSTALLATION/INSTALLATION DANS UN ANGLE
ECKINSTALLATION/INSTALLAZIONE AD ANGOLO/INSTALAÇÃO CANTO
nº 8
(X4)
1
95
95
106 mm
Ø6
=
=
1650
C
Ø6
115
115
15 mm
3nº 12
(X4)
nº 8
2
(X4)

19
nº 7
OK

20
¡
2
1
nº 10
4
3
2
1
