RODEX RDX845 User manual

1
INSTRUCTION MANUAL
TR:
02-04
EN:
05-07
RU:
08-10
KI:
11-13
GE:
14-17
AR:
18-20
KZ:
21-23
UZ:
24-26
CLEAN WATER SUBMERSIBLE PUMP
RDX845 | ITEM NO: X845

2
TÜRKÇE
TEMİZ SU DALGIÇ POMPA
MODEL: RDX845-X845
TANITMA VE KULLANIM KLAVUZU
CİHAZIN ÜNİTELERİ
1. ŞAMANDIRA(ON/OFF)
2. TAŞIMA SAPI
3. ELEKTRİK KABLOSU
4. EMİŞ TABANI
5. KABLO SABİTLEYİCİ
6. HORTUM BAĞLANTISI
NOT: BU ÜRÜN PROFESYONEL KULLANIM İÇİN UYGUN DEĞİLDİR.
TEKNİK ÖZELLİKLER
GERİLİM 230V~50HZ
GÜÇ 800W
KORUMA TİPİ IPX8
MAK. BASMA YÜK. 30 m
MAK. DEBİ 5500 l/h
MAK.SU SICAKLIĞI 35 °C
MAK. DALIŞ DERİNLİĞİ 7 m
MAK. GRANÜL ÇAPI 0.5 mm
ÇIKIŞ ÇAPI 1-1/2’’
1
4
6
5
3
2

3
KULLANIM ALANI VE ÖMRÜ
Temiz Su Dalgıç Pompası genellikle kuyulardan ve alçak seviyedeki yerlerden su çekmek için
kullanılır. Monte edildiği yerdeki su basmalarını önler. Bununla birlikte evlerde, tarım işlerinde,
bahçıvanlık ve su tesisatı gibi alanlarda suyun bir yerden başka bir yere aktarımı amacıyla kullanılır.
Gümrük ve Ticaret Bakanlığı tebliğince kullanım ömrü 5 yıldır.
GÜVENLİK TEDBİRLERİ
Pompanın topraklama bağlantısının tam olduğundan emin olunuz.
Elektrik bağlantıları nemden korunmalıdır.
Devre kırıcı anahtar standartlara uygun olmalı ve hatasız çalışmalıdır.
Elektrik bağlantılarını su basma ve sel tehlikelerinin olmadığı yerlerde, tehlikeli durumlarda ise
mevcut durumundan yüksek bir bölgede yapınız.
Pompanız maximum 35 °C sıcaklıktaki suları pompalamak için dizayn edilmiştir
Cihaz kesinlikle diğer likit maddeler veya kimyevi maddeler için kullanıma uygun değildir.
MONTAJ
Pompa sabit bir durumda ve sabit bir boruya bağlı olarak veya flexible bir boruya bağlı olarak
monte edilmelidir.
UYARI: Dalgıç pompanızı asla borusundan, hortumundan veya elektrik kablosundan destek
almadan sallayarak monte etmeyiniz. Cihazınız tutma kolundan asılmalı veya tabanı üzerine
oturtmalısınız. Pompanın düzgün çalışması için tabanının her türlü çamur ve pislikten arındırılması
gerekir. Eğer su göstergesi çok çabuk düşüyor ise; bu muhtemelen kurumuş çamurdan
kaynaklanmalıdır. Şafttaki olası çamur pompanın yeniden başlamasına engel olabilir.
NOT: Pompa şaftı, şamandıranın düzenli çalışabilmesi için; 40x40x50 cm boyutlarında
olmalıdır.
ENERJİ BAĞLANTISI
Temiz Su Dalgıç Pompanız kurallara uygun bir şekilde korumalı fiş ile donatılmıştır.
220/230 V–50 HZ özelliğinde olup topraklı priz kullanımına uygundur.
NOT: Ana kablo veya priz dış etkenlerden dolayı zarar görmüş ise; kablonun değiştirilmesi
tavsiye edilir. Bu konuda mutlaka profesyonel bir yardım alınmalıdır.
ÇALIŞTIRIRKEN DİKKAT EDİLECEK UNSURLAR
Pompa çukurunun tam oturduğundan emin olunuz.
Kablo ve hortumun sağlam olarak bağlandığından emin olunuz.
Elektrik bağlantısının 220/230 V -50Hz ayarında olduğundan emin olunuz.
Güç kaynağı bağlantısının sağlam ve uygun olduğundan emin olunuz.
Suyun ana güç kaynağına temas etmediğinden emin olunuz. ve güç kaynağının nemden
arındırılmış bir ortamda olmasını sağlayınız.
Pompanın kuru olarak çalışmadığından emin olunuz.

4
NOT: Temiz Su Dalgıç Pompanız yüksek kalitede bir ürün olup gerekli birçok testlerden geçmiş
bulunmaktadır. Uzun ömürlü kullanım için gerekli; düzenli bakım yapılması tavsiye edilir.
BAKIM VE TEMİZLİK
Pompanızda gereğinden fazla tortu birikiyorsa aşağıdaki şekilde parçalarına ayrılabilir;
Türbin kısmını pompa kabından çıkarınız.
Pervaneleri temiz su ile yıkayınız.(Pervane ve türbin kısmını baş aşağı konuma getirmeyiniz.
Ayrıca pervaneyi pompanın üzerinde bir konuma getirmeyiniz.)
Demonte sırasına göre tekrar monte ediniz
Titiz üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım, “RODEX” elektrikli el
aletleri için yetkili bir servise yaptırılmalıdır.
SORUN GİDERME
Çoğu durumda problemleri kolayca bir şekilde kendiniz çözümleyebilirsiniz. Bizimle iletişime
geçmeden önce lütfen aşağıda yer alan teknik destek tablosuna başvurunuz. Bu durum sizleri
ekstra işten ve masraftan kurtaracaktır.
SORUN
SEBEPLER
ÇÖZÜMLER
Pompa çalışmıyor.
1.Güç yok.
2.Şamandıra anahtarı açık değil.
1.Güç akışını kontrol edin.
2.Şamandıra anahtarını açın.
Su akışı yok.
1.Giriş tıkalı.
2.Basınç hortumu kıvrılmıştır.
1.Girişi temizleyin.
2.Hortumu düzeltin.
Pompa kapanmıyor.
1.Şamandıra batmıyor.
1.Pompayı dikey bir şekilde
düzgünce yerleştirin.
Akış debisi az.
1.Giriş tıkalı.
2. Moloz ve partiküller
pompanın kritik parçalarını
aşındırarak pompa debisini
düşürür.
1.Girişi temizleyin.
2.Pompayı temizleyin ve
aşınmış parçaları değiştirin.
Pompa çalıştıktan kısa
bir süre sonra
kapanıyor.
1.Eğer su çok kirli ise pompa
durabilir ve ısı koruyucu motor
güç kaynağını keser.
2.Eğer su sıcaklığı çok yüksek
ise, ısı koruyucu pompa güç
kaynağını keser.
1.Ana güç kaynağını kesin ve
pompayı temizleyin.
2.Maksimum su sıcaklığının
35°C yi geçmediğinden emin
olun.

5
ENGLISH
CLEAN WATER SUBMERSIBLE PUMP
MODEL: RDX845 / X845
INSTRUCTION MANUAL

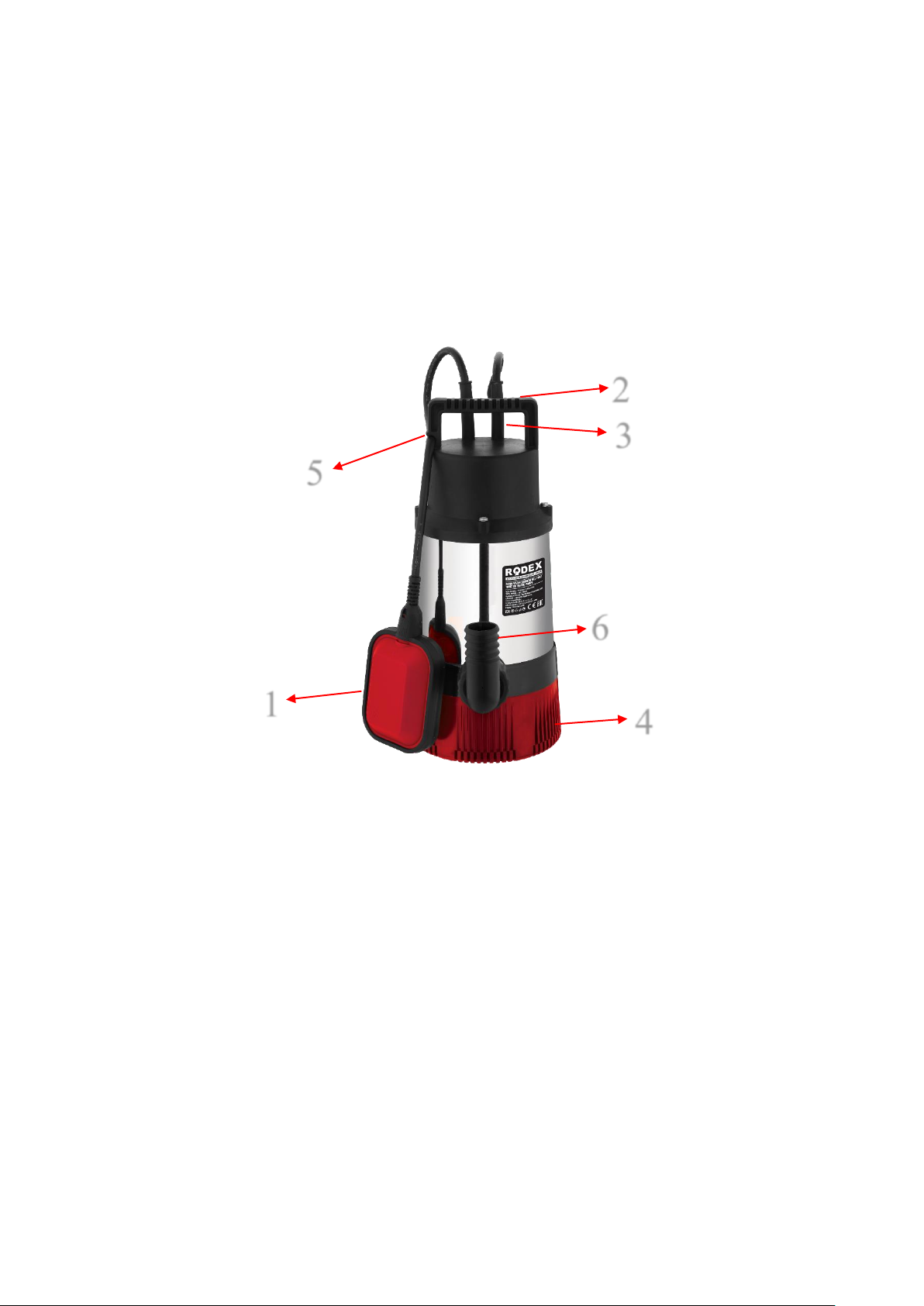

POWER TOOL’S UNITS
1. FLOAT SWITCH
2. CARRYING HANDLE
3. POWER CABLE
4. SUCTION BASE
5. CABLE LOCK
6. HOSE CONNECTION
TECHNICAL DATA
VOLTAGE 230V~50HZ
POWER 800W
PROTECTION CLASS IPX8
MAX. SUPPLY HEIGHT 30 m
MAX. FLOW RATE 5500 l/h
MAX. WATER TEMPERATURE 35 °C
MAX. SUBMERSION DEPTH 7 m
MAX GRAIN SIZE 0.5 mm
OUTLET DIAMETER 1-1/2’’
1
4
6
5
3
2

6
USING AREAS
The Clean submersible pump has been designed for vacuuming water from wells and low place.
Submersible pumps are predominantly used for drainage after flooding, draining containers,
transfer of water in houses, gardening works, agricultural works.
SAFETY INSTRUCTIONS
1. Ensure the submersible pump earthing connection is complete and correct
2. Keep power connections away from wet.
3. Circuit breaker safety switch must be adjusted according to standards and work correctly.
4. Install power connections at far place from floods and dangerous situations
5. Do not use this clean submersible pump to vacuum water hotter than 35 °C temperature.
6. This tool is not available for vacuuming other liquids and chemical materials.
MOUNTAGE
The submersible pump is installed in a stationary position with fixed pipeline or flexible hose pipe.
WARNING: Clean water submersible pumps mustn’t be mounted or relocated from power
cable, pipe or hose.
Your clean water submersible pump must be hanged from handle part or placed onto it’s base. For
regular working, base part must be clean from dirt and mud. If water indicator reduces easily, the
reason can be dry muds in shaft. Muds in shaft cause to block working of pump.
NOTE: For regular working, pump shaft size must be 40x40x50cm.
POWER CONNECTION
Your clean water submersible pump can be connected to any shock-proof plug which has been
installed according to regulations.
NOT:If the main cable or plug suffers any damage from external action, the cable must be
changed by proffesional electrician or your agent.
ATTENTION FOR OPERATING RULES
The submersible pump must be installed a stationary position with fixed pipeline or flexible
hose pipe.
The plug must have a supply voltage of 220/230V-50 HZ.
Ensure the electrical connection is complete and correct.
Ensure electrical connection and power source are far from water and power source must be
protected from moisture.
Ensure the pump is not running as dry.

7
MAINTENANCE AND CLEANING
If dirt particles are jammed in the pump, it can be dissambled same as below:
Disconnect plug and take out turbine from pump cover.
Clean propellers by clean water(don’t position propellers and turbine part to upside down. Do
not position propeller upon the pump.)
Mount the pump according to opposite of demounting order.
If the machine should happen to fail despite the care taken in manufacture and testing, repair
should be carried out by an authorized customer services agent for RODEX power tools.
TROUBLESHOOTING
In most cases, you will be able to troubleshoot problems easily by yourself. Before you contact us,
please refer to the following table for technical support. This will help you save a lot of work
and possible expenses.
ERROR
REASONS
TROUBLESHOOTING
The pump cannot start.
1.Unconnected power.
2.The float switch is not turned
on.
1.Check power supply.
2.Lift the float switch up.
No water.
1.Inlet obstruction.
2.The pressure hose is bent.
1.Clean the inlet.
2.Adjusting hose.
The pump cannot close.
1.The floater cannot sink.
1.Put the pump in the vertical
well bottom correctly.
Too small flow rate.
1.Inlet obstruction.
2.Debris and particles cause
the wear of a critical part of
the pump which reduces the
flow of the pump.
1.Clean the inlet.
2.Clean the pump and replace
worn parts.
Pump shuts down after a short
period of time.
1.If the water is too dirty, the
pump may stall, and the heat
protector will cut off the water
pump motor power supply.
2.If the water temperature is
too high, the heat protector
will cut off the water pump
motor power supply.
1.Disconnect the main power
supply and clean the water
pump.
2.Ensure that the maximum
water temperature is not
exceeded 35 °C.

8
RUSSIAN
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
МОДЕЛЬ: RDX845-X845
БЕЗМАСЛЯНЫЙ ПОГРУЖНОЙ НАСОС

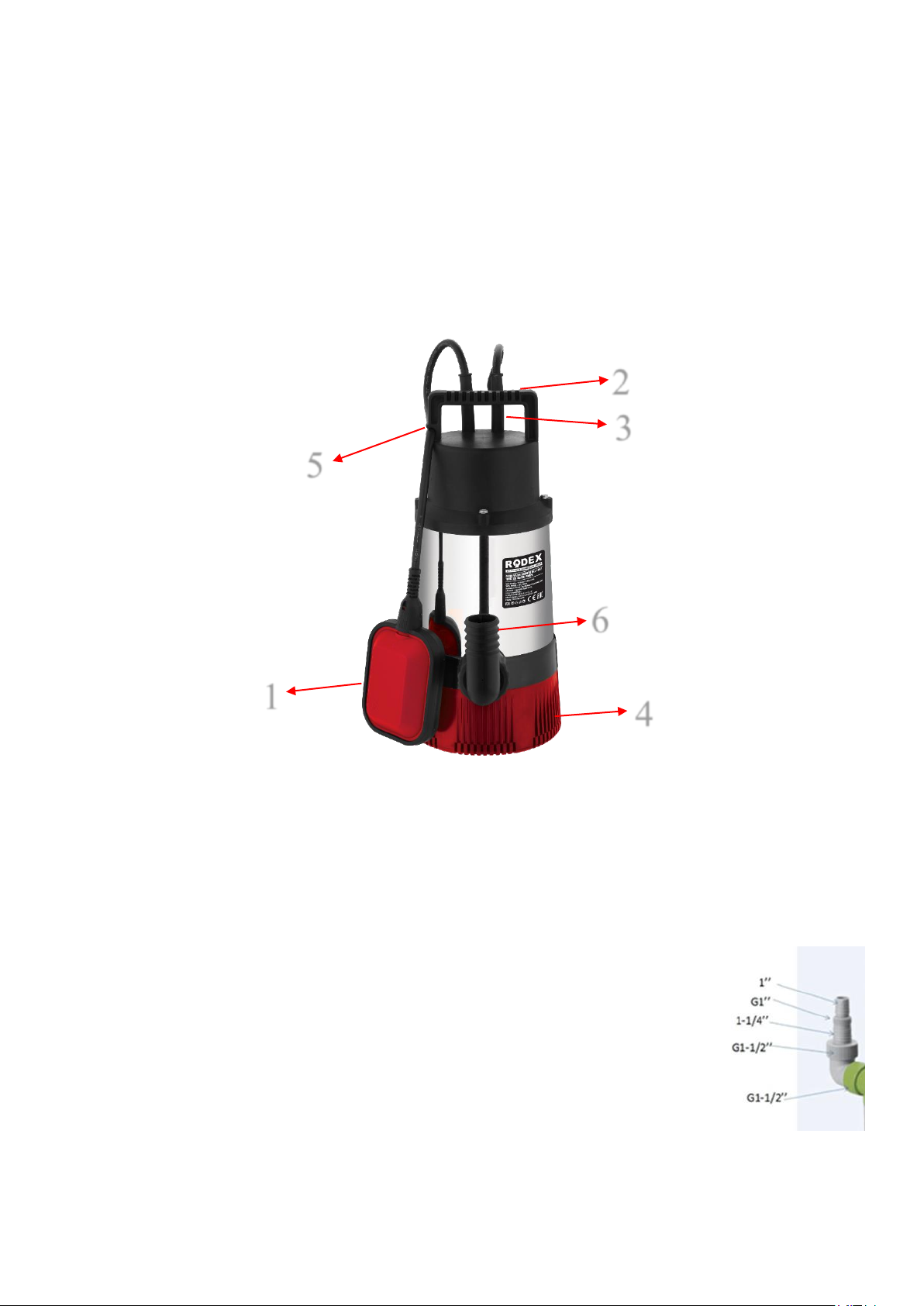

КОМПОНЕНТЫ ПРИВОДНОГО ИНСТРУМЕНТА
1. ПЛАВАЮЩИЙ ПЕРЕКЛЮЧАТЕЛЬ
2. РУЧКА ДЛЯ ПЕРЕНОСА
3. КАБЕЛЬ ПИТАНИЯ
4. ОСНОВАНИЕ ВСАСЫВАЮЩЕЙ СЕТКИ
5. ФИКСАТОР КАБЕЛЯ
6. СОЕДИНЕНИЕ ШЛАНГОВ
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
НАПРЯЖЕНИЕ 230В~50Гц
МОЩНОСТЬ 800Вт
МАКС. СКОРОСТЬ ПОТОКА 5500 l/в
МАКС. ВЫСОТА СЖАТИЯ 30 м
МАКС. ТЕМПЕРАТУРА ВОДЫ 35 °C
1
4
6
5
3
2

9
СФЕРЫ ИСПОЛЬЗОВАНИЯ
Безмасляный погружной насос был разработан для отсасывания воды из колодцев и низин.
Погружные насосы в основном используются для дренажа после затопления, для слива
резервуаров, перекачки воды в домах, во время садовых и сельскохозяйственных работ.
ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ
1. Убедитесь, что произведено полное и правильное заземление погружного насоса.
2. Храните соединения источников питания в сухом месте.
3. Автоматический аварийный выключатель должен быть отрегулирован в соответствии со
стандартами и работать правильно.
4. Установите соединения источников питания вдали от возможных разливов воды и других
опасностей.
5. Не используйте безмасляный погружной насос для откачки воды температурой выше, чем
35 °C.
6. Этот инструмент не предназначен для откачивания других жидкостей и химических
материалов.
МОНТАЖ
Погружной насос установлен в неподвижном положении с фиксированным трубопроводом
или гибкими шлангом.
ПРЕДУПРЕЖДЕНИЕ: Безмасляные погружные насосы не должны крепиться или быть
перемещены без силового кабеля, трубы или шланга.
Данный безмасляный погружной насос должен быть повешен на ручку или установлен на
свою опорную плоскость. Для проведения регулярных работ, опорная плоскость насоса
должна быть чистой от грязи и глины. Если показатель воды легко снижается, то причиной
тому может быть сухая грязь в оси. Эта грязь и блокирует работу насоса.
ПРИМЕЧАНИЕ: Для осуществления регулярных работ, размер вала насоса должен быть
40x40x50cm.
СОЕДИНЕНИЕ ИСТОЧНИКА ПИТАНИЯ
Данный безмасляный погружной насос может подключен к любому ударопрочному
штепселю, который установлен в соответствии с действующими нормами.
ПРИМЕЧАНИЕ: Если основной кабель или штепсель каким-либо образом поврежден
внешним воздействием, то он должен быть заменен профессиональным электриком или
вашим сотрудником.
ОБРАТИТЕ ВНИМАНИЕ НА ПРАВИЛА ЭКСПЛУАТАЦИИ
Погружной насос должен быть установлен в неподвижном состоянии с фиксированным
трубопроводом или гибким шлангом.
Напряжение источника питания должно быть 220/230В-50 Гц.
Убедитесь, что электрическое соединение осуществлено полностью и верно.

10
Убедитесь, что электрическое соединение и источник питания находятся вдали от воды, а
источник питания должен быть защищен от влаги.
Убедитесь, что насос не работает всухую.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЧИСТКА
Если в насосе попали частицы грязи, то необходимо сделать следующее:
Отсоединить штепсель и вынуть турбину из-под крышки насоса.
Промыть винты чистой водой (не переворачивайте винты и турбину. Не ставьте винт на
насос.)
Установите насос в положение обратном разборке.
Если насос не функционирует, несмотря на работу изготовителя и тестирование, то ремонт
должен осуществляться уполномоченным сотрудником отдела обслуживания клиентов
приводных инструментов RODEX.
