Ropox 40-40110 User guide

Ropox Toiletstøtte Straight, 40-40110
/ Ropox Toilet Support Arms Straight
/ Ropox Toilettenstütze Straight
Montageanvisning / Mounting instruction / Montageanleitung
PDF 6031 / Rev 001

Page 2
© ROPOX 2016

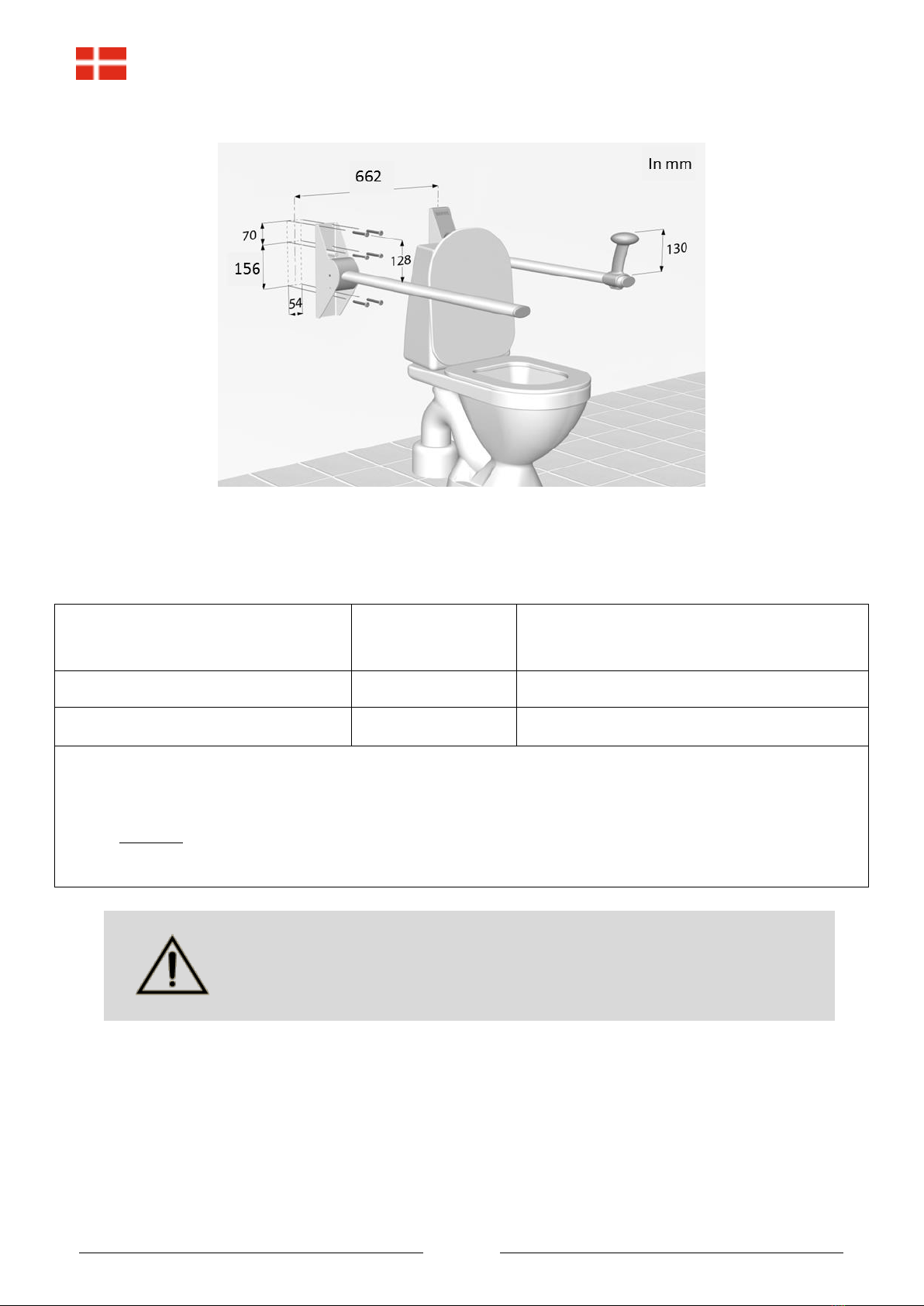

I henhold til / according to DS 3028 (Danish Standard)
Vedlagt findes montage skabelon med angivelse af de 6 montagehuller på beslaget.
Brugerhøjder (overkant toiletstøtte) og installationshøjder (øverste huller i skabelon/beslag)
Brugerhøjde (anbefaling)
Installations højde
(øverste huller)
Situation
800 mm (overkant armstøtte)
928 mm
Ropox Straight Toiletstøtte
670 mm (overkant armstøtte)
800 mm (top af rejse/sætte)
798 mm
Ropox Straight Toiletstøtte
med rejse/sætte beslag
Hvis en anden brugerhøjde ønskes, placeres de 2 øverste huller af beslaget (eller på montageskabelon) 128 mm over
den ønskede brugerhøjde på toiletstøtten.
Eksempel: Ønsket brugerhøjde 775 mm
Installationshøjde 2 øverste huller = 775 + 128 mm = 903 mm
Læs altid denne montage vejledning og sikker anvendelse før montage og brug
af dette produkt.

Page 3
© ROPOX 2016

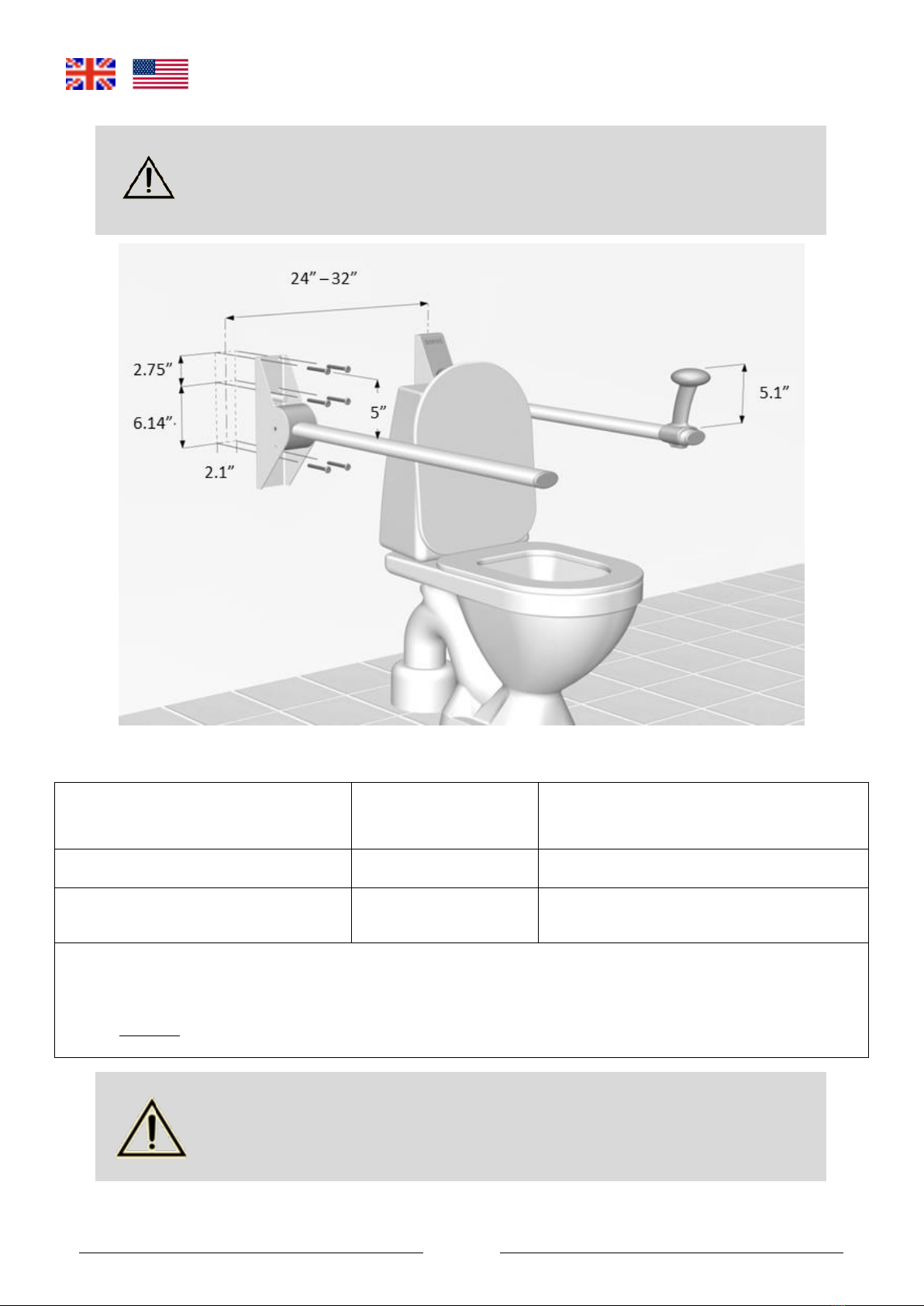

Please find attached mounting template showing position of the 6 holes for easy installation
User heights and installation heights (upper holes in mounting template/bracket)
User height (recommendation)
Installation height
(upper holes)
Situation
31.5in (top of support arm)
36.5in
Ropox Straight Toilet Support Arm
26in (top of support arm)
31.5in (top of Get up/sit down)
31.5
Ropox Straight Toilet Support Arm
+ Get up/sit down fitting
If any other specific user height is required, simply position the 2 upper holes of the bracket (or the mounting
template) 5in above the required height of the support arm.
Example: Required user height is 30in
Installation height = 30in+ 5in = 35in
Please check with the user for individual demands which could affect the
mounting position. Also make sure that national and/or individual state statutes
are fulfilled
Always read and understand the mounting instruction and safety in use before
mounting this product.

Page 4
© ROPOX 2016

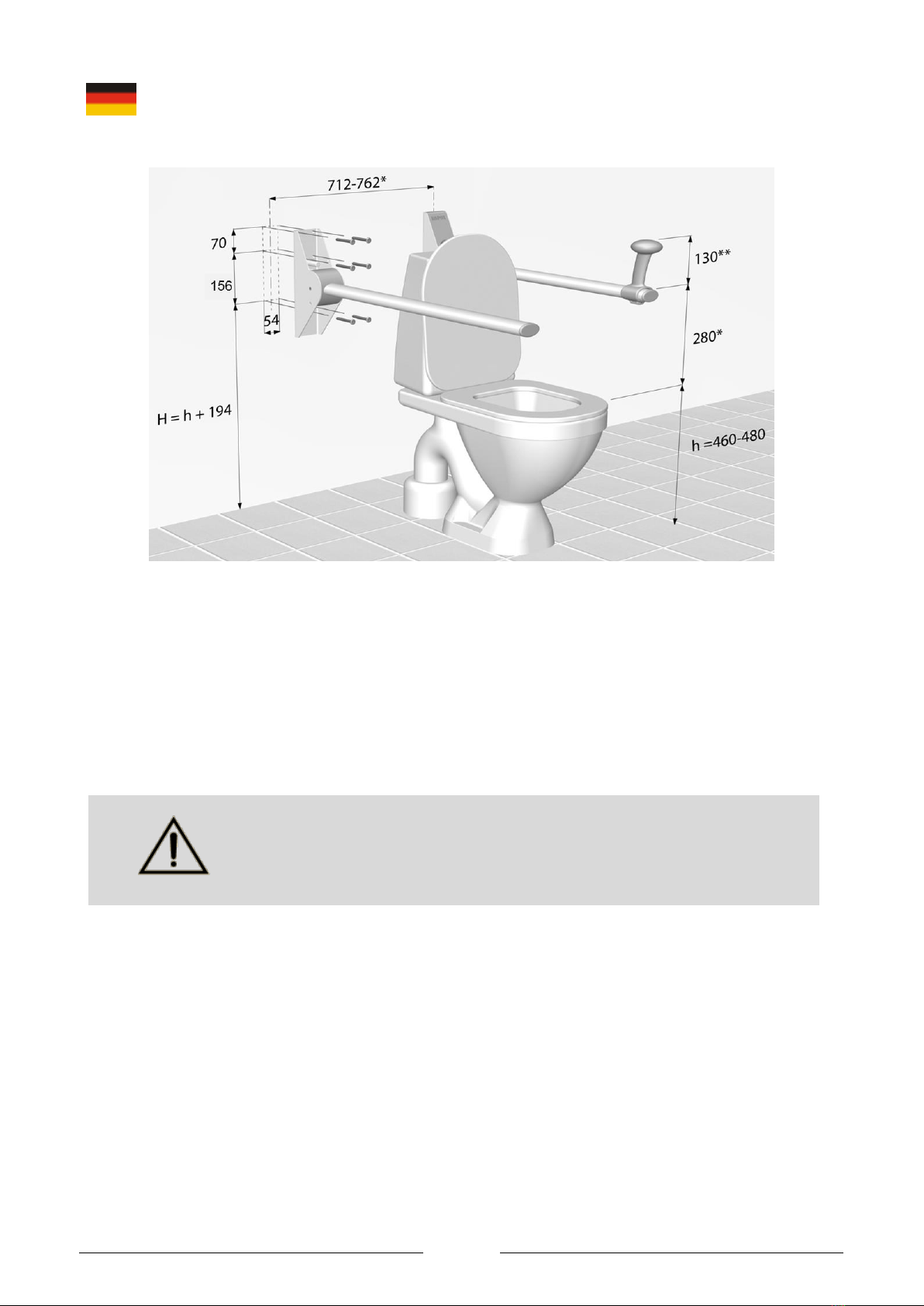

DIN 18040-1 (Tyskland –Germany –Deutschland)
* Nach DIN 18040-1:
Der lichte Abstand zwischen den Stützklappgriffen muss 65 cm–70 cm betragen.
** Bei Einsatz der Aufstehhilfe empfehlen wir , eine Gesamthöhe von h = 800mm
!! Bitte prüfen Sie vor der Montage die individuellen Anforderungen!
Bitte lesen und verstehen Sie die Installationsanweisungen und Sicherheit
bei der Anwendung vor der Installation dieses Produkts .

Page 5

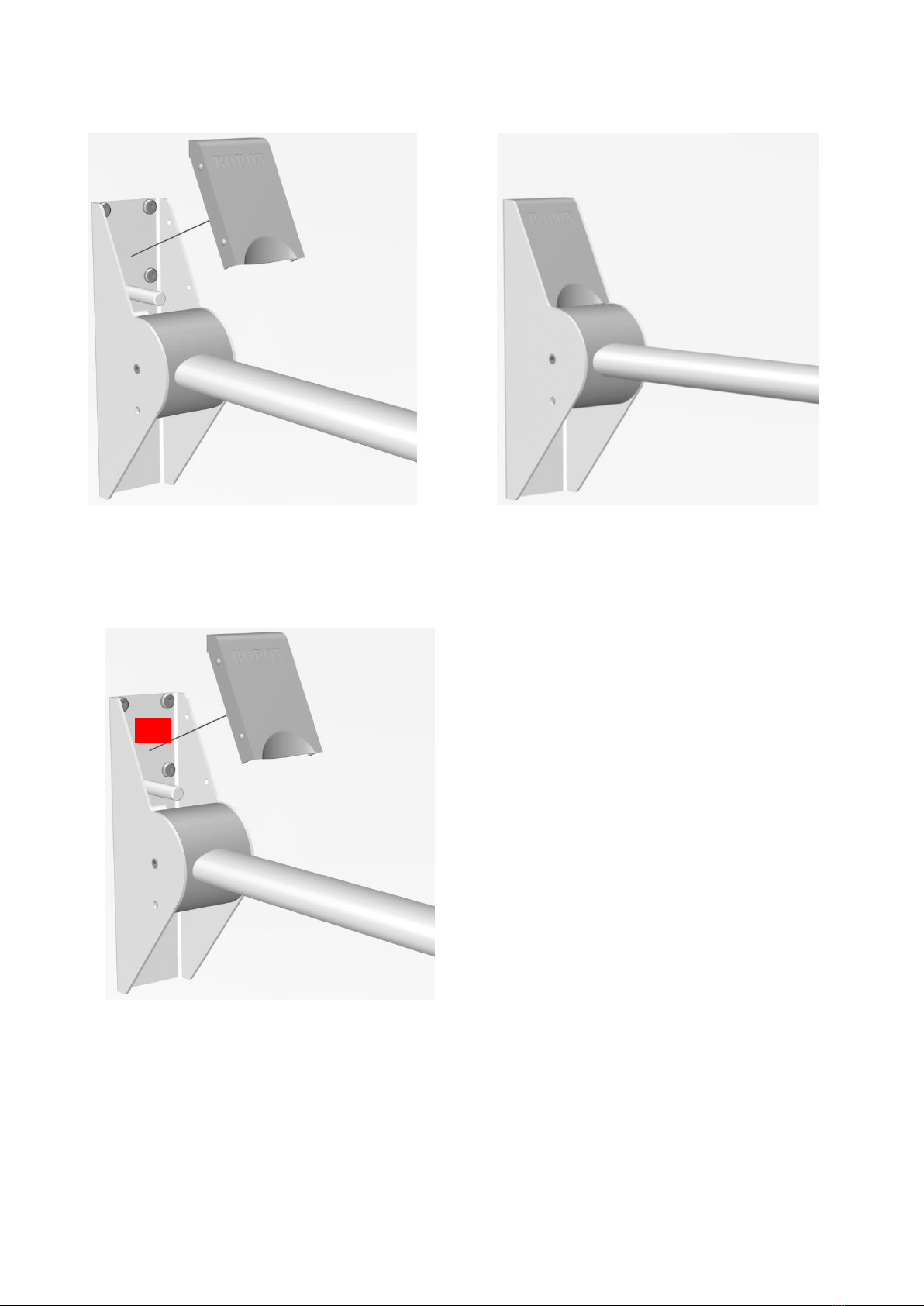

© ROPOX 2016
Label

Page 6
© ROPOX 2016

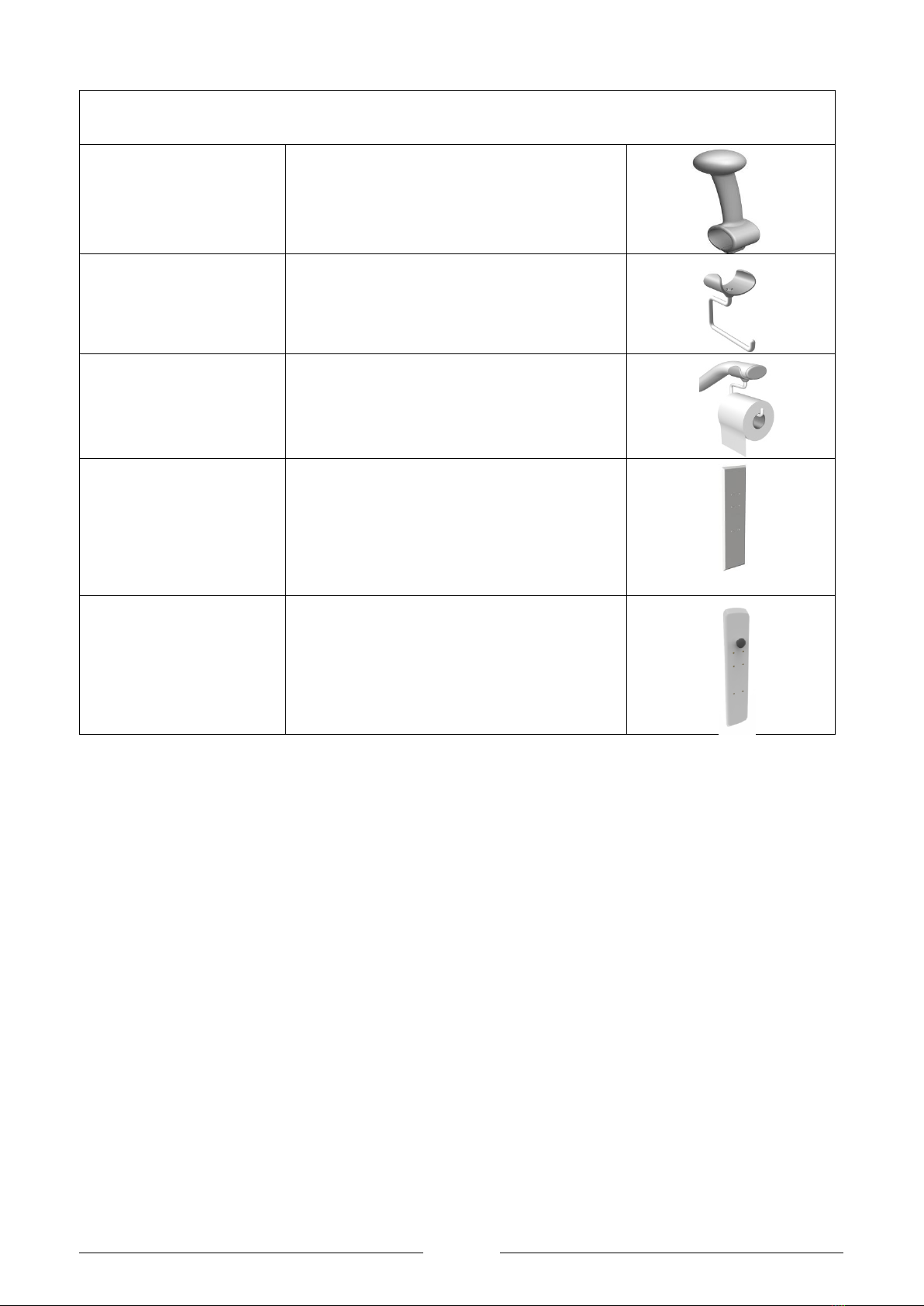

Tilbehør –Accessories - Zubehör
40-40925
Rejse / sættebeslag
Get up / sit down attachment
Aufstehhilfe
40-40915
Håndklædeholder
Towel holder
Handtuchhalter
40-40910
Toiletrulleholder
Toilet roll holder
Papierhalter
40-40906
Vægplade (justering med værktøj)
Wall plate for height adjustment (adjustment by
allan wrench)
Wandplatte für flexible Höheneinstellung
(einstellung mit Inbusschlüssel)
40-40907
Højdejusteringsenhed (justering med én hånd)
Height adjustable unit (adjustment by one hand)
Höhenverstellbare Einheit (einstellung mit einer
Hand)

Page 7
© ROPOX 2016

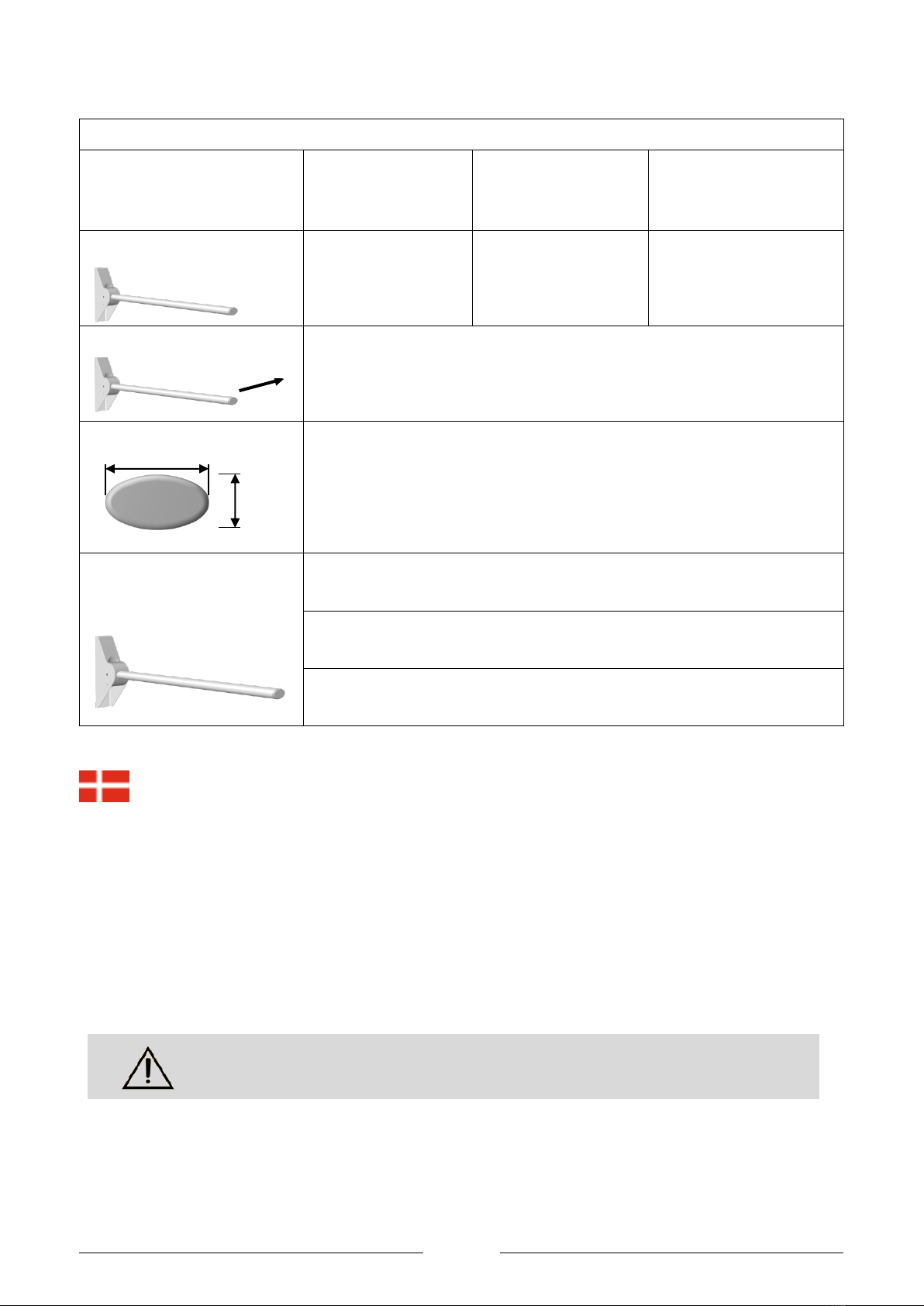

Produkt info - Product info - Produkt info
Vare Nr.
Item No.
Art. Nr.
Længde
Length
Länge
Dybde, opslået
Space, folded up
Tiefe, senkrecht
40-40110
Ropos Straight
Toiletstøtte 80
900mm
35.4in
130mm
5.2in
Sidevers træk uden deformation
Sideways pull without deflection
Seitwärtiges ziehen ohne Ablenkung
Profil dimensioner
Profile dimensions
Profil Abmessungen
Materiale:
Arm: Aluminium, pulverlakeret
Vægbeslag: St.37, kromateret og pulverlakeret
Material:
Support arm: Aluminum, powder coated
Wall bracket: Steel, Chromate and powder coated
Material:
Stützarm: Aluminium, pulverbeschichtet
Montagekonsole: Stahl, chromatiert und pulverbeschichtet
Sikker anvendelse
•Brug ikke toilettet støtte i tilfælde af fejl eller skader.
•Undgå at overbelaste toiletstøtter.
•Ændringer, som kan påvirke funktionen eller integriteten af toiletstøtter, er ikke tilladt
•Installation, service og reparationer skal udføres af kompetent personale.
•Hvis toiletstøtter ikke er blevet samlet i henhold til denne montageanvisning kan retten til reklamation
bortfalde
•Brug kun Ropox originale reservedele som reservedele. Hvis der anvendes andre reservedele, kan retten til
reklamation bortfalde.
Brugervægt må ikke overstige 190kg
60Kg / 132lbs
62mm /2.4in
33mm / 1.3in

Page 8
© ROPOX 2016
Safety in use
•Do not operate the toilet support in case of defects or damage.
•Do not overload the toilet support.
•Modifications, which may influence the operation or construction of the toilet support, are not allowed.
•Installation, service and repairs must be carried out by competent personnel.
•If the toilet support has not been assembled according to these mounting instructions the right to complain
may become void.
•Only use Ropox original spare parts as replacement parts. If other spare parts are used, the right to complain
may become void.
Sicherheit in der Anwendung
•Verwenden Sie nicht den WC-Unterstützung bei Mängeln oder Schäden.
•Vermeiden Sie die Überlastung die Stützarme
•Änderungen , die den Betrieb oder Bau der WC-Unterstützung beeinflussen können , sind nicht erlaubt.
•Installation , Wartung und Reparaturen müssen von Fachpersonal durchgeführt werden.
•Wenn die WC-Unterstützung wurde nach dieser Montageanleitung nicht montiert ist, darf das Recht sich zu
beschweren nichtig.
•Nur Ropox Original-Ersatzteile als Ersatzteile verwenden . Werden andere Ersatzteile verwendet werden,
kann sich das Recht sich zu beschweren nichtig.
User weight may not exceed 190kg/418lbs
Benutzergewicht sollte nicht 190kg überschreiten

Page 9
© ROPOX 2016
Montage i væg
Støtten leveres med et sæt (6 stk.) skruer og rawlplugs, som er beregnet for montage på en betonvæg. Montøren skal
altid vurdere væggens materiale, beskaffenhed og styrke og anvende egnede skruer og rawlplugs til denne givne type
væg.
I henhold til DS/ISO 17966 er den maksimale brugervægt fastsat til 190kg.
Maximal træk i øverste skruer er 80kg.
Wall mounting
The 6 screws and rawlplugs included are for mounting on a concrete wall. The installer must always examine the
material, condition and strength of the wall and use appropriate screws and rawlplugs.
To comply with DS/ISO 17966 the maximum user load is set to 190kg/418lbs.
Maximum pull in the top screws are 80kg/176lbs.
Montage an der Wand
Das Produkt wird mit 6 Schrauben und Dübel geliefert was für die Montage an einer Betonwand berechnet worden ist.
Der Monteur muss immer das Material, die Beschaffenheit und Stärke der Wand bewerten und geeignete Schrauben
und Dübel, für diesen Typ Wand, anwenden.
Gemäß DS/ISO 17966 ist das maximale Benutzergewicht auf 190kg bemessen & festgesetzt.
Maximaler Zug der obersten Schrauben ist 80kg.

Page 10
© ROPOX 2016
Vedligeholdelse
Toiletstøtten er vedligeholdelses fri. Af sikkerhedsmæssige hensyn anbefaler vi dog jævnligt, at undersøge alle
boltforbindelser og bevægelige dele for at sikre, at ingen dele er løse, og at befæstelser til væggen er intakte
Rengøring
Benyt ikke højtryks renser til rengøring af dette produkt. Produktet kan ikke vaskes i en vaskemaskine
Benyt blot en blød klud eller svamp med alm. sæbevand (pH 7), maks. 60°. Rengør altid produktet efter brug,
derigennem forhindres snavs, at sætte sig fast på overfladerne.
VIGTIGT: Benyt ikke skurepulver eller andre slibende produkter, da de vil ridse overfladerne på dette produkt. Benyt
heller ikke spidse eller skarpe rengøringsredskaber. Stærke syrer eller alkaliske produkter må IKKE benyttes.
Maintenance
The toilet supports are maintenance free. For safety reasons it is recommendable to check all mounting screws and
moving parts to be sure all is tightened ok, and that all attachment to the wall is in correct and safe condition.
Cleaning
To clean this product, do not use a high-pressure washer. This product is not machine washable.
Simply use a soft cloth or sponge with soapy water (pH 7) of max 60°C. Always clean
this product after use to prevent dirt from sticking to the surface.
Important:
Do not use scouring powder or other abrasives as they may scratch the surface. Also avoid the use of cleaning utensils
with sharp edges. Never use strong mineral acids or alkali.
Wartung
Der Stützarm ist wartungsfrei. Aus Sicherheitsgründen empfehlen wir jedoch eine regelmäßige Überprüfung aller
Schraubverbindungen und beweglichen Teile zur Sicherstellung, dass keine Teile lose sind.
Reinigung
Für die Reinigung dieses Produktes nie einen Hochdruckreiniger benutzen.
Das Produkt mit einem weichen Lappen oder Schwamm mit höchstens 60°C Seifenwasser (pH 7) reinigen. Um das
Festsetzen von Schmutz auf der Oberfläche zu verhindern, das Produkt immer nach Gebrauch reinigen.
WICHTIG: Kein Scheuerpulver oder andere schleifende Produkte verwenden, um Risse in den Oberflächen zu
vermeiden. Auch keine spitzen Reinigungswerkzeuge verwenden. Starke Säure oder alkalische Produkte dürfen NICHT
benutzt werden.

Page 11
© ROPOX 2016
Reklamation
Se Generelle salgs- og leveringsbetingelser på www.ropox.dk
Complaints
See General Terms of Sale and Delivery on www.ropox.com
Reklamation
Siehe allgemeine Verkaufs- und Lieferungsbedingungen auf www.ropox.dk
ROPOX A/S
Ringstedgade 221
DK –4700 Naestved
Tel.: [phone] Fax.: [phone]
E-mail: [email protected]
www.ropox.com
