ROTHOBLAAS LOOP User manual

LOOP - LOOP XL
INSTALLATION MANUAL
1
UNI
11578:2015
A
EN
795:2012
A
C20/25
GL24H

TOOLS
INFORMATION
Type
Rothoblaas
LOOP/LOOP XL/KRAKEN
Related standard(s)
EN 795:2012 A
UNI 11578:2015 A
(1) VINYLESTER CHEMICAL
ANCHOR WITHOUT STYRENE
Maximum number of users
1 user
Name or logo of manufacturer/distributor
ROTHOBLAAS
Serial number and year of manufacture
KRAKEN: XXXXYY (XXXX = lot number; YY = year)
LOOP - LOOP XL: XXXXXXXXXXX (XXXXXXXXXXX = lot number)
SAFETY REGULATION
IT L’installazione e/o utilizzo del prodotto Rotho Blaas è permessa solo a personale
esperto previa lettura e comprensione del 1MANUALE D’INSTALLAZIONE e delle
2NORME DI SICUREZZA nella lingua del relativo Paese di utilizzo.
DE Die Installation und/oder die Verwendung des Produkts von Rotho Blaas ist
ausschließlich Fachpersonal vorbehalten, nachdem es die 1INSTALLATIONS
HANDBUCH und die 2SICHERHEITSVORSCHRIFTEN in der Sprache des Verwen-
dungslandes gelesen und verstanden hat.
EN Only qualified personnel may install and/or use this Rotho Blaas product, after
reading and understanding the 1INSTALLATION MANUAL and the 2SAFETY RE
GULATIONS, in the language of the country of use.
ES La instalación y/o el uso del producto Rotho Blaas solo están permitidos al personal
experto después de haber leído y comprendido la 1MANUAL DE INSTALACIÓN y
las 2NORMAS DE SEGURIDAD en el idioma del país en el que se utiliza.
FR Seul le personnel expérimenté peut installer et/ou utiliser ce produit
Rotho Blaas, après avoir lu et compris les 1MANUEL D’INSTALLATION et les 2
NORMES DE SÉCURITÉ dans la langue du pays où le produit est utilisé.
PT A instalação e/ou utilização do produto RothoBlaas só é permitida a pessoal espe-
cializado após a leitura e compreensão das 1INFORMAÇÕES NECESSÁRIAS e das
2NORMAS DE SEGURANÇA na língua do respetivo país onde será utilizado.
RU К установке и (или) использованию продукции Rotho Blaas допускается только
высококвалифицированный персонал после обязательного прочтения
и усвоения 1РУКОВОДСТВО ПО УСТАНОВКЕ и 2ПРАВИЛ ТЕХНИКИ
БЕЗОПАСНОСТИ на языке соответствующей страны использования.
CS Instalace a/nebo použití výrobku Rotho Blaas je povoleno pouze odborným osobám
po přečtení a pochopení 1NÁVODU K INSTALACI a 2BEZPEČNOSTNÍCH PŘED
PISŮ v jazyce příslušné země použití.
DA Kun kvalificeret personale må installere og/eller bruge dette Rotho Blaas-produkt ef-
ter at have læst og forstået den 1INSTALLATIONSMANUALEN og 2 SIKKERHED
SFORSKRIFTERNE på brugerens sprog.
EL Η εγκατάσταση ή/και η χρήση του προϊόντος Rotho Blaas επιτρέπεται μόνο
σε έμπειρο προσωπικό που έχει διαβάσει και κατανοήσει τις 1ΕΓΧΕΙΡΙΔΙΟ
ΕΓΚΑΤΑΣΤΑΣΗΣ και τους 2ΚΑΝΟΝΙΣΜΟΎΣ ΑΣΦΑΛΕΙΑΣ στη γλώσσα της
σχετικής χώρας χρήσης.
ET Antud Rotho Blaasi toodet tohib paigaldada ja / või kasutada ainult kvalifitseeri-
tud personal, kes on lugenud kasutamise riigi keeles 1PAIGALDUSJUHENDIS ja
2OHUTUSEESKIRJU ning nendest aru saanud.
FI Tämän Rotho Blaas -tuotteen asennus ja/tai käyttö on sallittu vain asiantun-
tevan henkilöstön toimesta sen jälkeen, kun he ovat lukeneet ja ymmärtäneet
1ASENNUSOHJEIDEN ja 2TURVALLISUUSMÄÄRÄYKSET käyttömaan kielellä.
HR Postavljanje i/ili uporaba proizvoda Rotho Blaas dopuštena je samo stručnom
osoblju koje je prethodno pročitalo i razumjelo 1UPUTA ZA MONTAŽU kao i
2 PROPISE O SIGURNOSTI na jeziku zemlje uporabe.
HU A Rotho Blaas terméket kizárólag hozzáértő személyzet szerelheti be és/vagy
használhatja, az adott országnak megfelelő nyelvű 1TELEPÍTÉSI KÉZIKÖNYV és
2BIZTONSÁGI SZABÁLYOK elolvasása és megértése után.
VINYLESTER(1)
Nm
x1
13
x1
5
+
1 2
www
ANCHOR POINT - LIFE LINE SUPPORT | LOOP - LOOP XL | 2

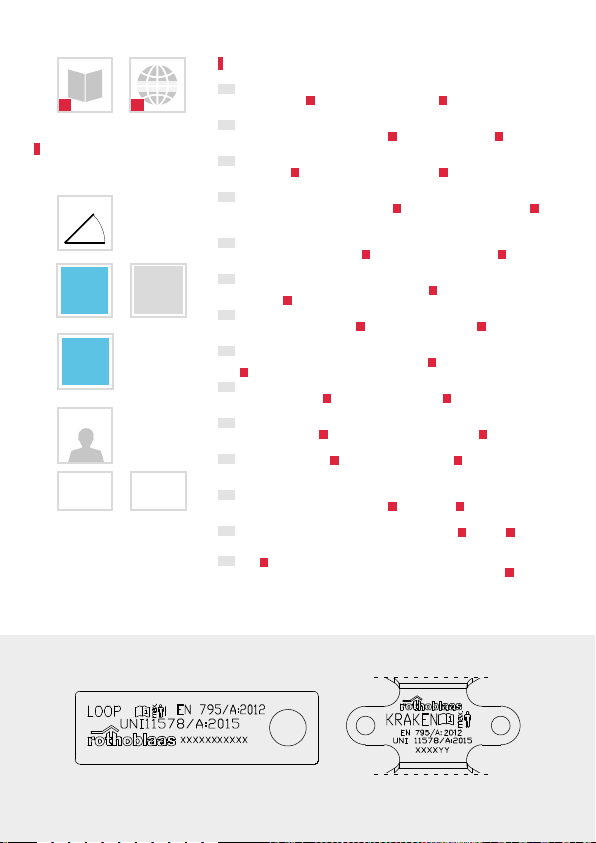

SAFETY INSTRUCTIONS
IS Aðeins þjálfað starfsfólk má setja upp og/eða nota þessa Rotho Blaas-vöru eftir að
hafa lesið og skilið 1UPPSETNINGARHANDBÓKAR og 2REGLUGERÐIR UM ÖRY
GGI á tungumáli þess lands sem varan er notuð í.
LT Produktą „Rotho Blaas“ montuoti ir (arba) naudoti leidžiama tik patyrusiam per-
sonalui, prieš tai perskaičius ir supratus 1MONTAVIMO VADOVE ir 2SAUGOS
TAISYKLES atitinkamos šalies, kurioje eksploatuojama, kalba.
LV Rotho Blaas produkta uzstādīšana un/vai lietošana iratļauta tikai pieredzējušam dar-
biniekam pēc 1UZSTĀDĪŠANAS ROKASGRĀMATĀ un 2DROŠĪBAS NOTEIKUMU
izlasīšanas un izpratnes attiecīgās valsts valodā, kurā produkts tiks lietots.
NL De installatie en/of het gebruik van het product Rotho Blaas is voorbehouden aan
uitsluitend vakbekwaam personeel dat de 1INSTALLATIEHANDLEIDING en de 2
VEILIGHEIDSVOORSCHRIFTEN in de taal van het land van gebruik gelezen en beg-
repen heeft.
NO Dette Rotho Blaas-produktet skal bare installeres og/eller brukes av kvalifisert
personell som har lest og forstått 1INSTALLASJONSHÅNDBOKEN og 2SIKKER
HETSFORSKRIFTENE, på det språket som brukes i landet produktet anvendes.
PL Instalacji i/lub użytkowania produktu Rotho Blaas może dokonać wyłącznie do-
świadczony personel, który przeczytał i zrozumiał 1MANUAL DE INSTALAÇÃO
oraz normy 2BEZPIECZEŃSTWA w języku kraju użytkowania.
RO Instalarea şi/sau utilizarea produsului Rotho Blaas este permisă numai personalului
expert, după ce a citit şi înţeles 1MANUALUL DE INSTALARE şi 2NORMELE DE
SIGURANŢĂ în limba ţării de utilizare a produsului.
SK Inštalácia a/alebo používanie produktu Rotho Blaas je povolené len skúsenému per-
sonálu po predchádzajúcom prečítaní a pochopení 1NÁVODE NA INŠTALÁCIU a
2BEZPEČNOSTNÝCH NORIEM v jazyku príslušnej krajiny používania.
SL Ta proizvod Rotho Blaas lahko namesti in/ali uporablja samo izkušeno osebje, ki je
prebralo in razume vse 1NAVODILIH ZA VGRADNJO in 2VARNOSTNE PREDPISE
v jeziku države njegove uporabe.
SV Endast erfaren personal får installera och/eller använda den här Rotho Blaas-
-produkten efter att 1INSTALLATIONSANVISNINGARNA och 2SÄKERHETS
FÖRESKRIFTER har lästs igenom på språket i installationslandet.
TR Sadece yetkili personel, 1KURULUM KILAVUZUNDA ve 2GÜVENLIK MEVZU
ATINI (2) ürünün kullanıldığı ülke dilinde okuyup anladıktan sonra Rotho Blaas
ürününü kurabilir ve/veya kullanabilir.
JA Rotho Blaas製品の施工および使用は、資格を有する専門家のみに許可されていす。施工
および使用の前に、必ず使 用する国の言 語で 1設 置マニュアルと2安全規則をお読み下
さい。
ZH 只有具备合格资质的人员在阅读并理解以使用国的语言编写的 1安装手册和2安全规
程后才能安装和/或使用该Rotho Blaas产品。
AR  1    
Rotho Blaas
         
     2
PRODUCT
INFORMATIONS
1
INOX
INOX
AISI430
KRAKEN
INOX
INOX
AISI316 +
LOOP - LOOP XL
AL
EN-AW
6060
+
1 2
www
EN
795:2012
A
UNI
11578:2015
A
ANCHOR POINT - LIFE LINE SUPPORT | LOOP - LOOP XL | 3

L = 456 LOOP
L = 756 LOOP XL
12
34
84
18
65
36
3
1880
100
116 97

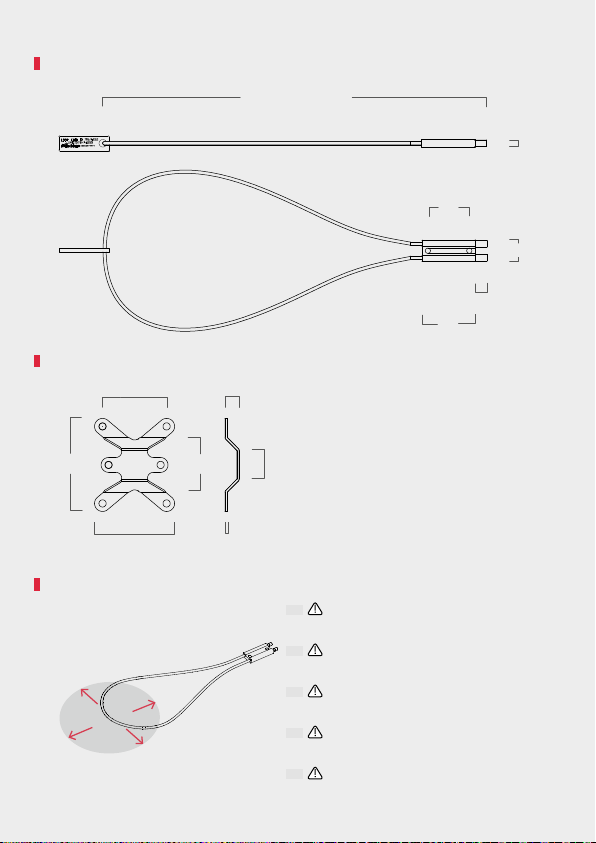

LOOP/LOOP XL DIMENSIONS
KRAKEN DIMENSIONS
LOAD TEST MODEL
IT Verificare idoneità statica del sottofondo di montaggio!
DE Die statische Eignung des Montageuntergrundes sicherstellen!
EN Check the static suitability of the installation substrate!
ES ¡Compruebe la idoneidad estática del sustrato de montaje!
FR Vérifer l’adéquation statique du substrat d’assemblage!
ANCHOR POINT - LIFE LINE SUPPORT | LOOP - LOOP XL | 4

b1
h1
h1
b1
L
HBS 8 x L
L
h1
h
pd,min
h1 ≥ 100 mm
hpd,min ≤ h1
hpd,min ≥ 80 mm
L > hdp,min
L ≥ 10 0 mm
b1
L
HBS 8 x L
h1 ≥ 100 mm
hpd,min ≤ h1
hpd,min ≥ 80 mm
b1 ≥ 100 mm
L ≥ 100 mm
h1
L
hpd,min
b1
h1≥100 mm
hpd,min ≤h1
hpd,min ≥80 mm
h1≥100 mm
hpd,min ≤h1
hpd,min ≥80 mm
b1≥100 mm
L > hdp,min
L ≥100 mm
b1≥100 mm
L ≥100 mm
LOOP - LOOP XL
WOOD SUBSTRUCTURE
GL24H
GL24H
ANCHOR POINT - LIFE LINE SUPPORT | LOOP - LOOP XL | 5
1
2

L
h
min
Tinst
M8 - 5.8 min
hef
d0
sw sw
d
Tinst
64 ≤hef ≤160 mm
hmin ≥hef + 30 mm
hmin ≥100 mm
d0= 10 mm
d = 8 mm
L ≥hef + 18 mm
SW = 13 mm
Tinst = 10 Nm

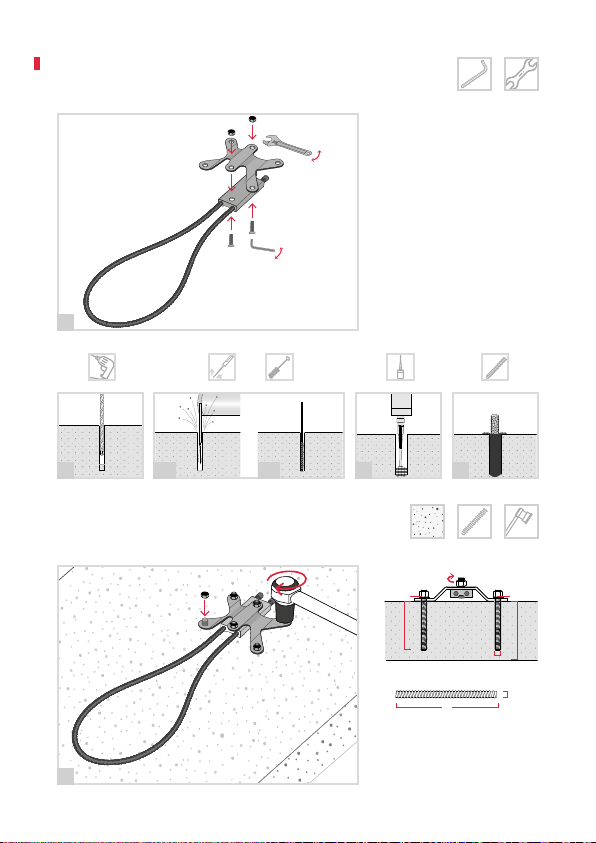

LOOP - LOOP XL + KRAKEN
CONCRETE SUBSTRUCTURE + M8 + VINYLESTER
135
Nm
C20/25
ANCHOR POINT - LIFE LINE SUPPORT | LOOP - LOOP XL | 6
1
x 2+
+
+ 20°C
50 min
d0
1 3 42a 2b
2

Tinst
LOOP - LOOP XL + KRAKEN
CONCRETE SUBSTRUCTURE + SKS*
* SKS: Rothoblaas screw anchor for concrete
h1> 60 mm
d0= 6 mm
hmin ≥100 mm
L = 60 mm
d = 7,5 mm
TX = 40 mm
Tinst = 10 Nm
x 2+
+
d0
135
Nm
C20/25
ANCHOR POINT - LIFE LINE SUPPORT | LOOP - LOOP XL | 7
SKS 7,5 x 60 mm
h1
h
min
d0
d
Tinst
TX
TX
L
1
2
1 3 42a 2b
