AVVERTENZE GENERALI
Le istruzioni per la sicurezza e la prevenzione degli infortuni
sono riportate nel fascicolo “INDICAZIONI PER LA SICUREZZA”
che costituisce parte integrante della presente documentazione,
il presente MANUALE D’ISTRUZIONI per l’uso riporta solamente
leinformazioniaggiuntivestrettamentecorrelateall’usospecifico
dell’utensile.
UTILIZZO CONFORME AGLI SCOPI PREVISTI
Questo utensile è destinato a funzionare come levigatrice.
Leggere tutti gli avvertimenti di sicurezza, le istruzioni, le
illustrazionielespecificheforniticonquestoutensile.
Il mancato rispetto di tutte le istruzioni sotto riportate può causare
una scossa elettrica, un incendio e/o un incidente grave.
Le operazioni di molatura, lucidatura, spazzolatura metallica o
di taglio non sono consigliate con questo utensile. Le operazioni
per le quali l’utensile non è previsto possono provocare un pericolo e
causare danni alle persone.
EMISSIONE DI RUMORE/ VIBRAZIONE
Il livello equivalente di pressione sonora (rumorosità) e Il valore
quadratico medio dell'accelerazione sono misurati secondo le norme:
EN ISO 15744 - EN ISO 28927.
Livello di pressione Incertezza Livello di potenza
acustica [dB(A)] [dB(A)] sonora [dB(A)]
LpA K LwA
RH223-RH253 73 3 84
RH226-RH256 75 3 86
RH229-RH259 76 3 87
RH223A-RH253A 72 3 83
RH226A-RH256A 74 3 85
RH229A-RH259A 75 3 86
RH223T-RH253T 72 3 83
RH226T-RH256T 74 3 85
RH229T-RH259T 75 3 86
Livello di vibrazioni [m/s2]
Su 3 assi Incertezza Su 1 asse (*)
LpA K LwA
RH223-RH253 2,80 0,20 <2,50
RH226-RH256 3,00 0,30 2,60
RH229-RH259 3,20 0,35 2,80
RH223A-RH253A 2,80 0,20 <2,50
RH226A-RH256A 3,00 0,30 2,60
RH229A-RH259A 3,20 0,35 2,80
RH223T-RH253T 2,80 0,20 <2,50
RH226T-RH256T 3,00 0,30 2,60
RH229T-RH259T 3,20 0,35 2,80
(*) Valori di vibrazione deniti nella normativa superata EN ISO 8662-8.
I valori di emissione indicati sono comparativi e utilizzabili per una
valutazione provvisoria dei rischi di esposizione dell’operatore
durante il periodo di lavoro. La corretta valutazione del periodo
di lavoro deve comprendere anche i tempi di funzionamento a
vuoto e di arresto dell’utensile. I valori di emissioni indicati sono
rappresentativi delle principali applicazioni dell’utensile. Se l’utensile
viene utilizzato per altre applicazioni, con altri accessori o se non
viene sottoposto a regolare manutenzione, i valori di emissione
possono aumentare sensibilmente durante il funzionamento.

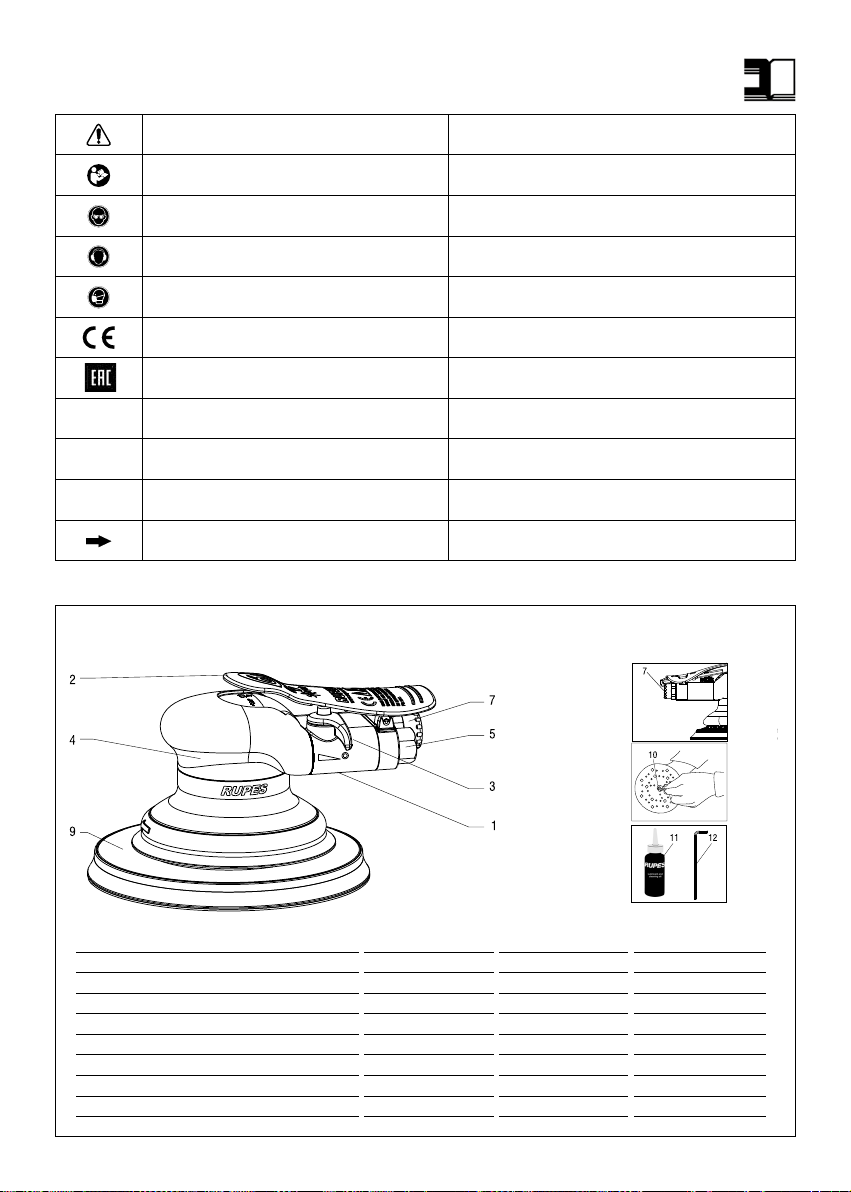

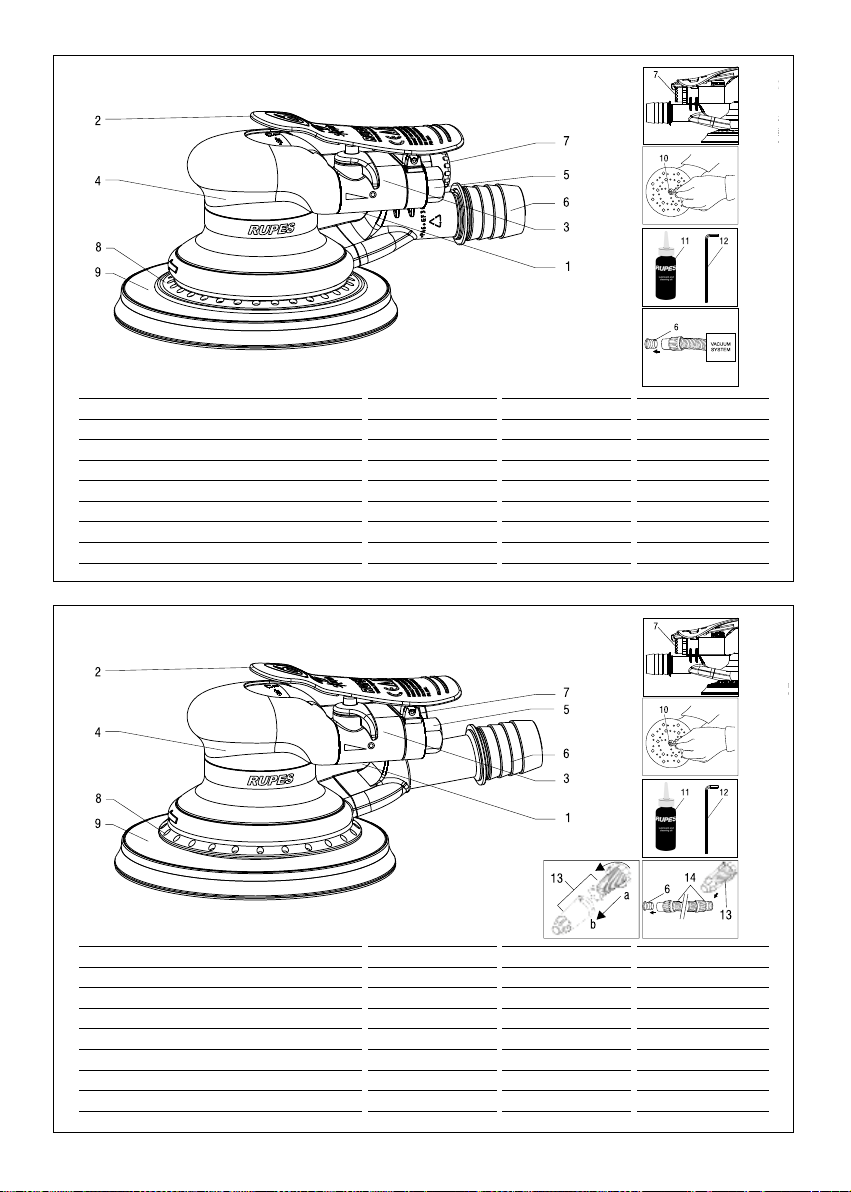

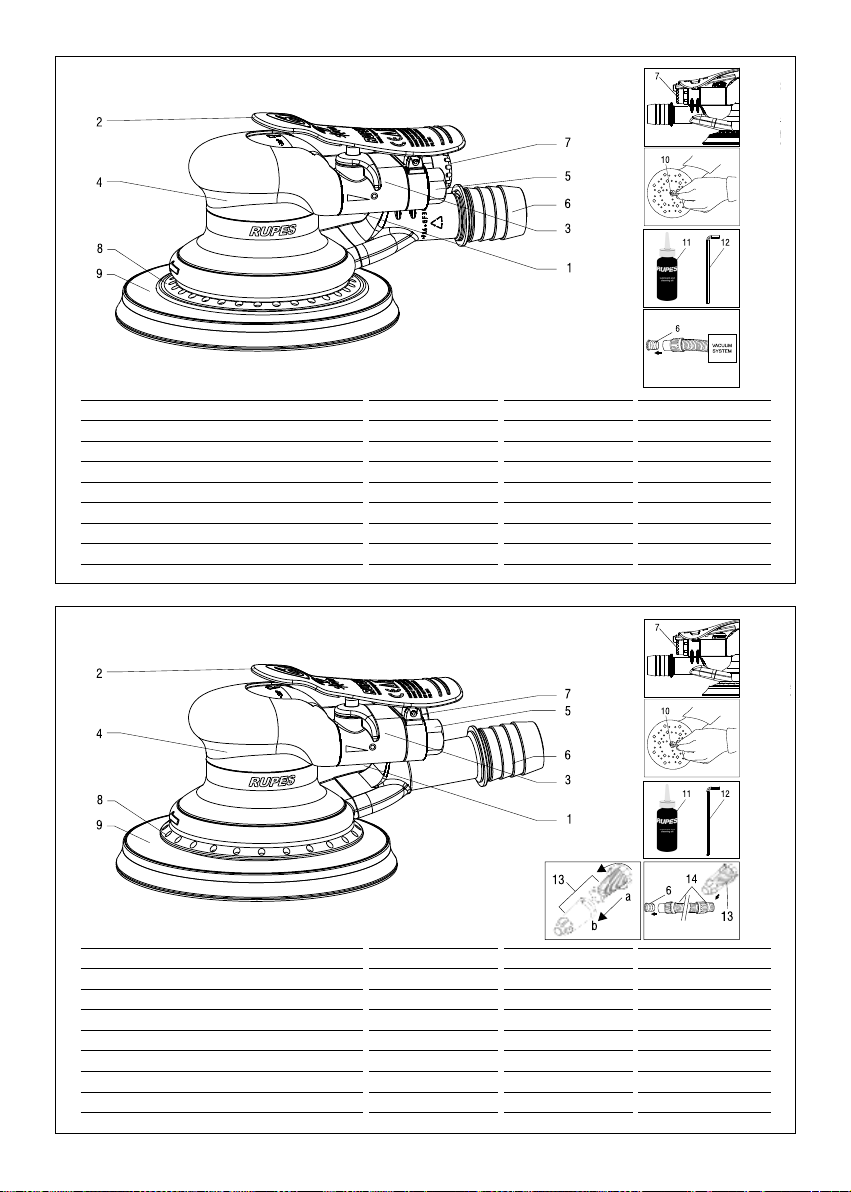

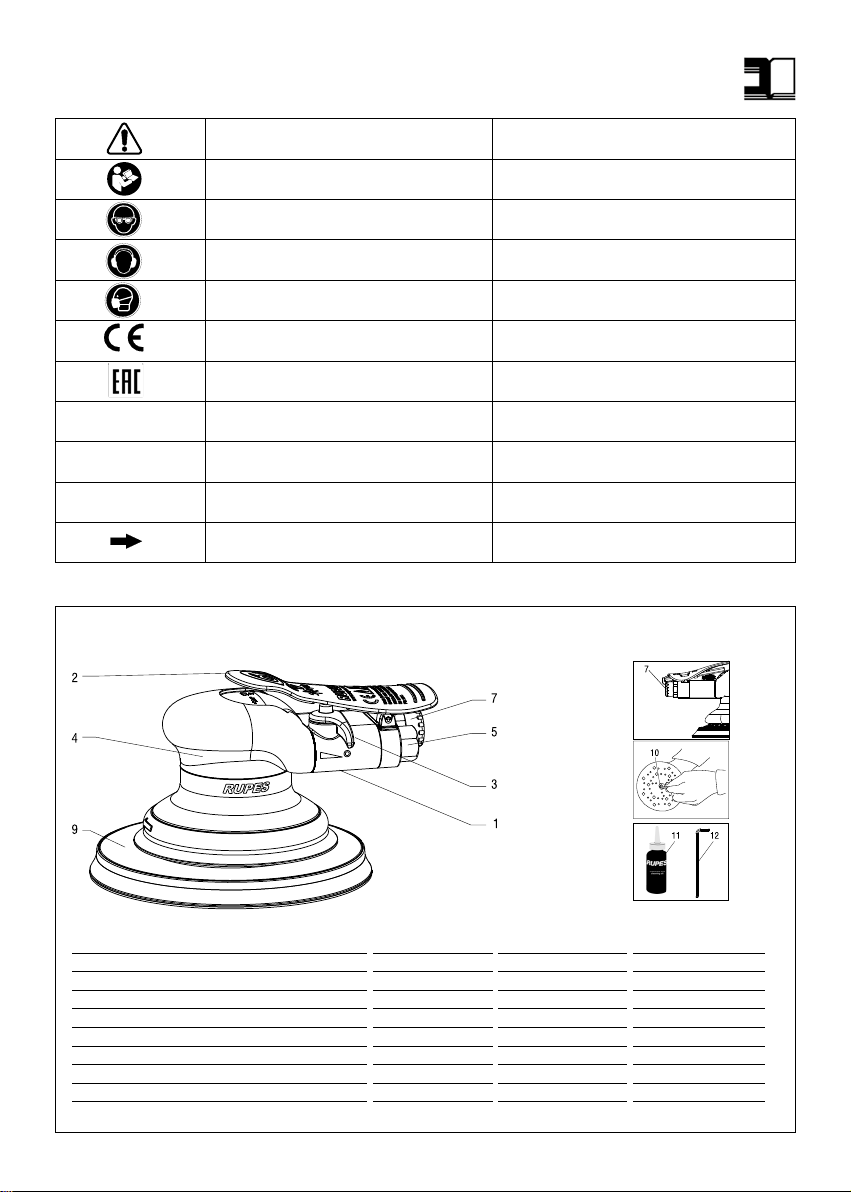

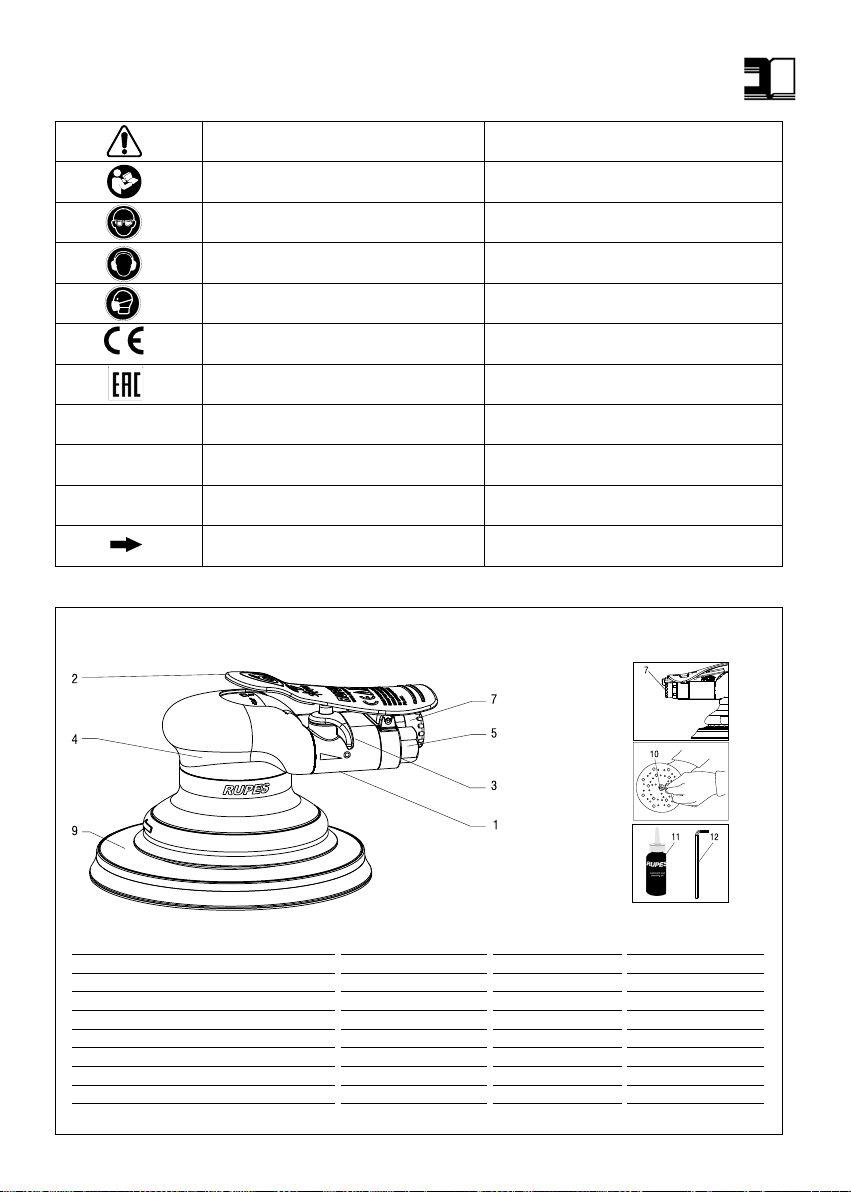

PARTI DELLA MACCHINA
1. Etichettadiidenticazione
2. Leva di comando immissione aria compressa
3. Comando regolatore di velocità
4. Corpo macchina
5. Attacco aria compressa
6. Attacco tubo di aspirazione Ø int. 29 /25 mm
(SERIE RH..A- RH..T)
7. Silenziatore
8. Cufadiaspirazione(SERIERH..A-RH..T)
9. Platorello
10.Vitedissaggiodelplatorello
11. Oliolubricante
12. Chiave a brugola
13.Unitàltro:cartuccia(a)eporta-ltro(b)(SERIERH..T)
14. Tubo di aspirazione polveri (SERIE RH..T)
MESSA IN FUNZIONE
Prima di mettere in funzione la macchina accertarsi che:
- l’imballo sia integro e non mostri segni di danneggiamento
dovuti a trasporto e magazzinaggio;
- l’impianto di produzione e distribuzione di aria compressa
a disposizione sia in grado di soddisfare i requisiti indicati
in tabella e riportati sulla targhetta di identicazione della
macchina.
MONTAGGIO DELLA MACCHINA
Montare il raccordo di adduzione aria compressa (non fornito)
avvitandolo nella apposita sede (5).
Assicurarsi che, quando viene allacciata l'aria compressa, la
leva di azionamento (2) dell'utensile pneumatico sia disinserita.
Per l'alimentazione dell'aria compressa deve essere impiegato
un compressore adeguato alle caratteristiche tecniche riportate
nell’etichetta dati dell’utensile.
Tutti gli strumenti, le tubazioni di collegamento ed i tubi devono
essere adatti alla rispettiva pressione ed alla quantità di aria
necessaria.
RACCORDO DI ADDUZIONE ARIA COMPRESSA
(NON FORNITO)
La macchina viene fornita sprovvista del raccordo di adduzione
aria compressa; a scelta dell’utilizzatore possono essere usati
sia raccordi ad innesto rapido sia portagomma adeguati purchè
entrambi abbiano un foro di passaggio aria da mm. 8.
Nelsecondocasooccorressarestabilmenteconunafascetta
stringitubo il tubo di alimentazione al portagomma.
AVVIAMENTO E FERMATA
- Avviamento: spingere la leva di comando (2) verso il corpo
macchina e mantenerla premuta;
- fermata: rilasciare la leva di comando.
