Sabiana Carisma Fly User manual

MANUALE DI INSTALLAZIONE,
USO E MANUTENZIONE DEI VENTILCONVETTORI
Carisma Fly
FAN COIL Carisma Fly INSTALLATION,
USE AND MAINTENANCE MANUAL
MANUEL D’INSTALLATION, D’UTILISATION
ET D’ENTRETIEN DES VENTILO-CONVECTEURS
Carisma Fly
HANDBUCH FÜR INSTALLATION,
GEBRAUCH UND WARTUNG
DER GEBLÄSE-KONVEKTOREN Carisma Fly
MANUAL DE INSTALACIÓN, USO Y MANTENIMIENTO
DE LOS VENTILADORES CONVECTORES
Carisma Fly
HANDLEITUNG VOOR DE INSTALLATIE, HET GEBRUIK
EN HET ONDERHOUD VAN DE VENTILATORS-CONVECTORS
Carisma Fly
Via Piave, 53 s20011 Corbetta (MI) sITALY
Tel. [phone] ric. autom. sFax +39.02.9777282 - +39.02.9772820
E-mail: [e-mail] sInternet: www.sabiana.it
C 12/12
E 12/12
Cod. 4050849
Ventil Carisma Fly
mod. CVP

2 2A
Scopo
Identificazione macchina
Trasporto
Pesi
e dimensioni unità imballata
Note generali alla consegna
Avvertenze generali
Regole
fondamentali di sicurezza
Prescrizioni di sicurezza
Limiti di impiego
Smaltimento
Caratteristiche tecniche
Scelta della posizione dell’unità
Installazione meccanica
Collegamento idraulico
Collegamenti elettrici
Comandi e schemi elettrici
Legenda
Pulizia, manutenzione, ricambi
Ricerca guasti
Perdite di carico lato acqua
Dichiarazione di conformità
Application
Identifying the appliance

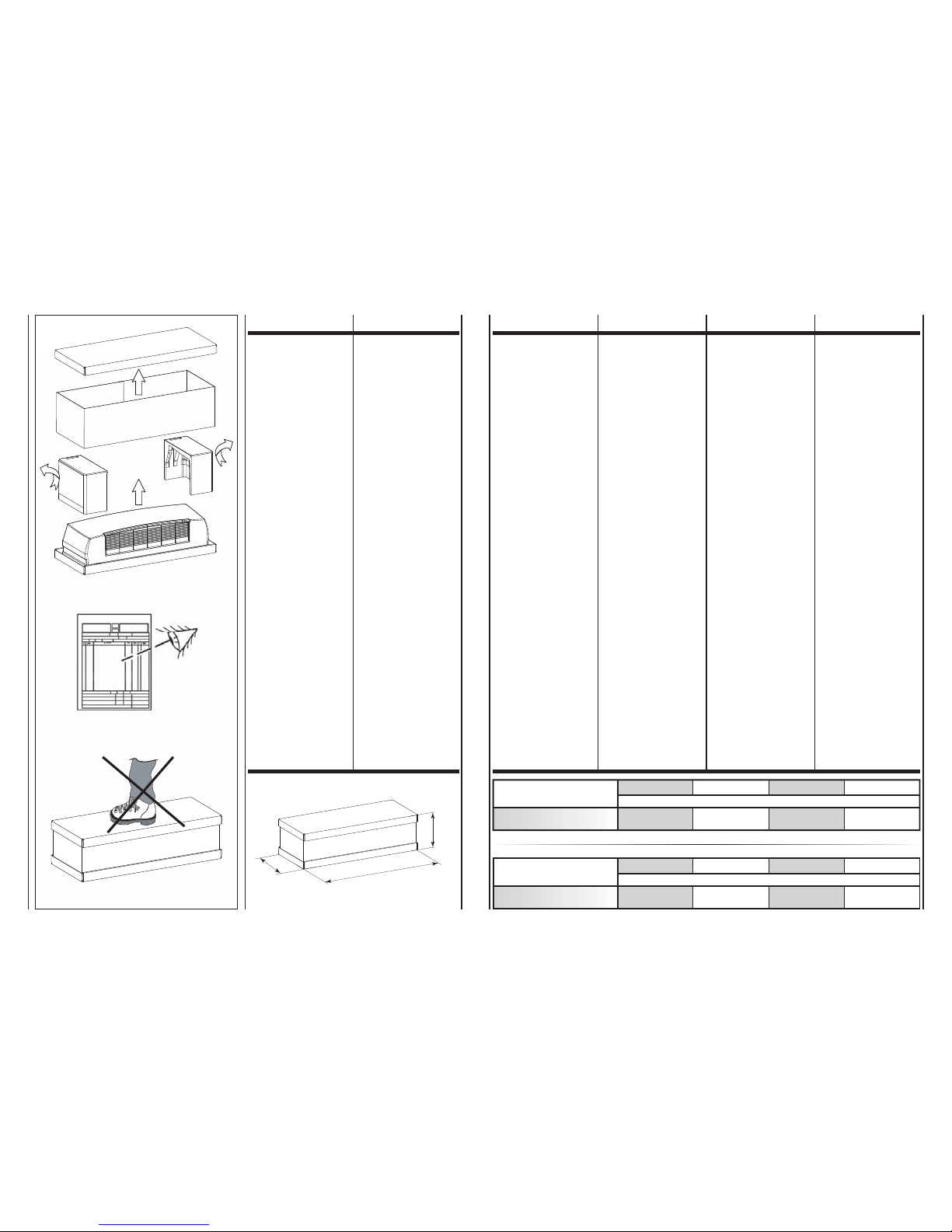

Transport
Weights
and dimension packed unit
General notes on delivery
General warnings

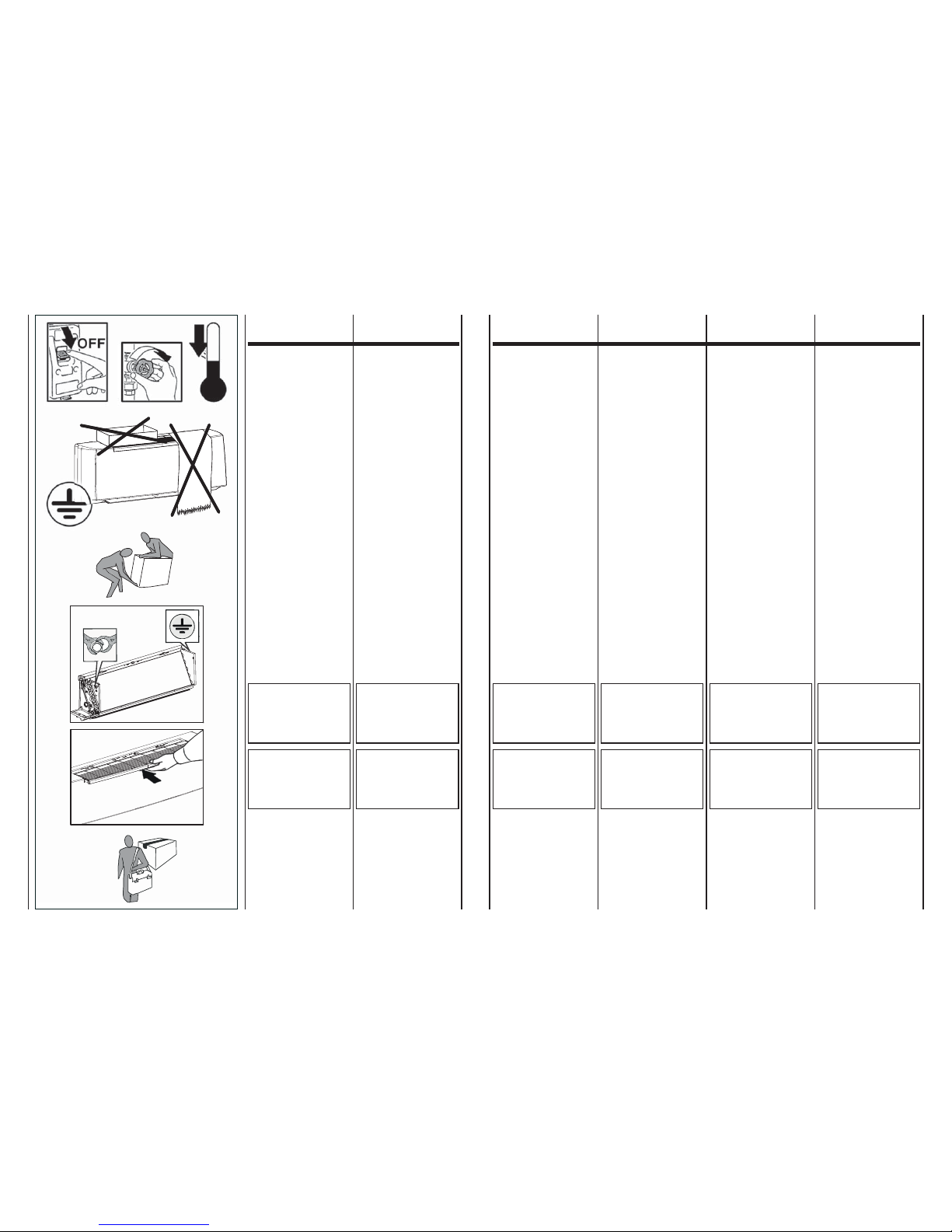

Fundamental safety rules
Safety rules
Operating limits
Waste disposal
Technical characteristics
Selection of position of the unit

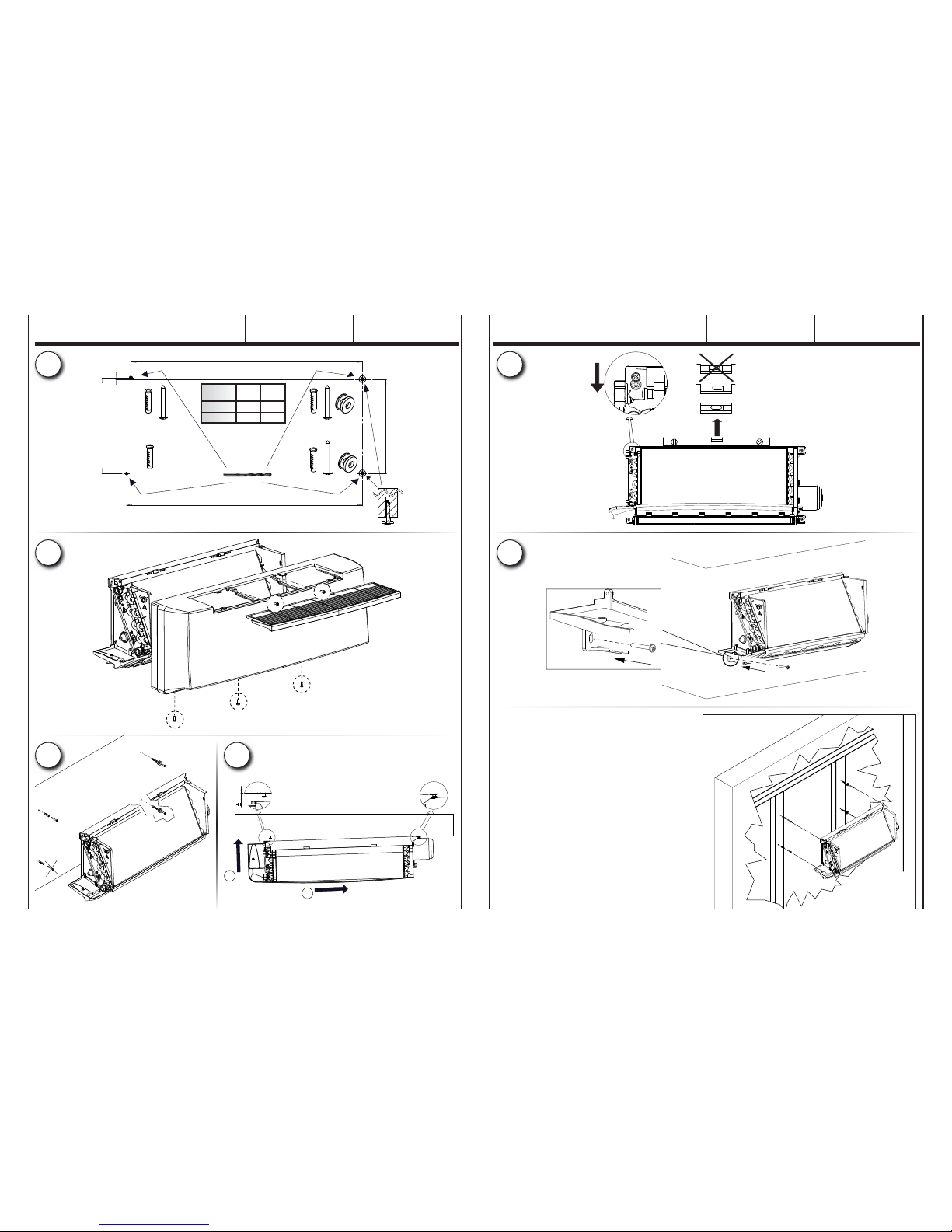

Mechanical installation

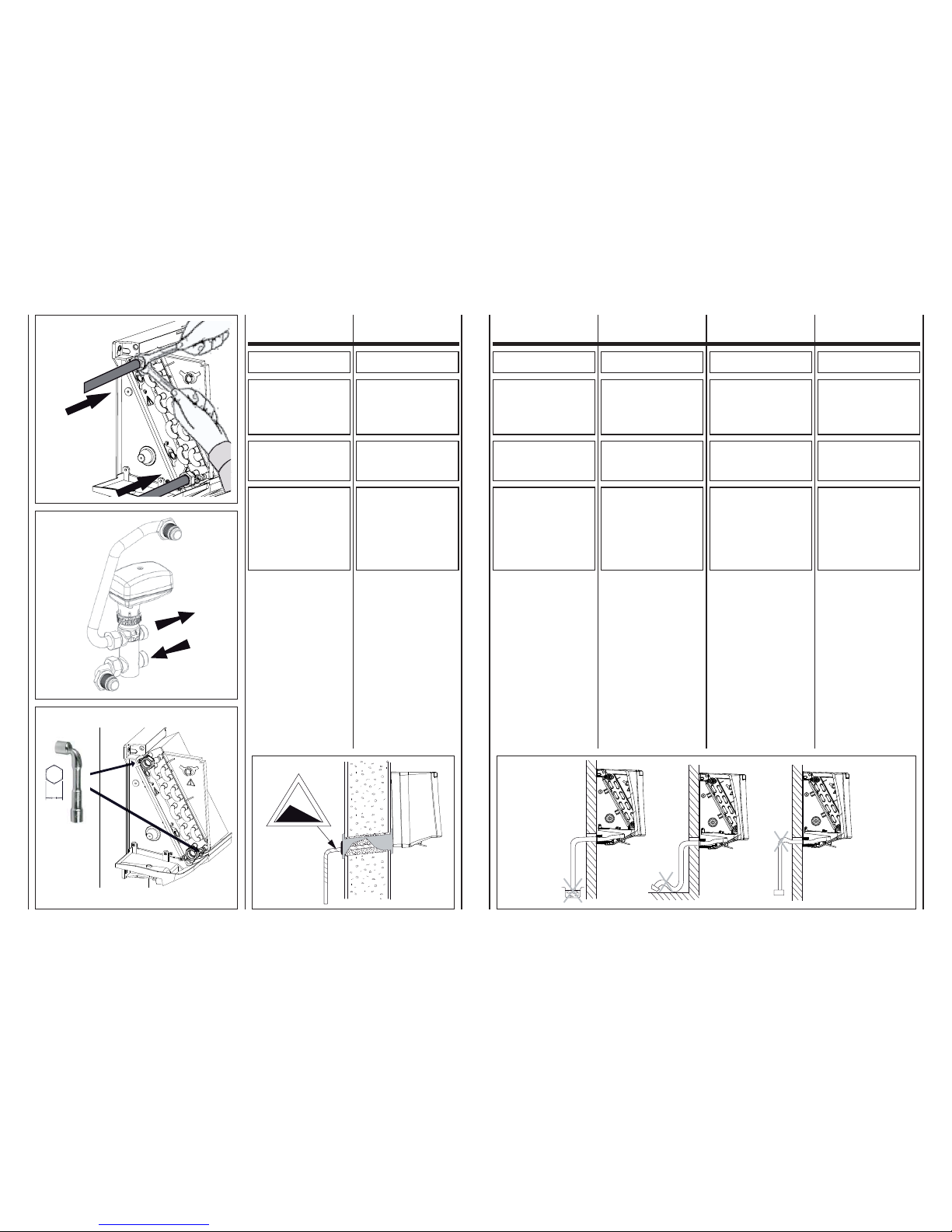

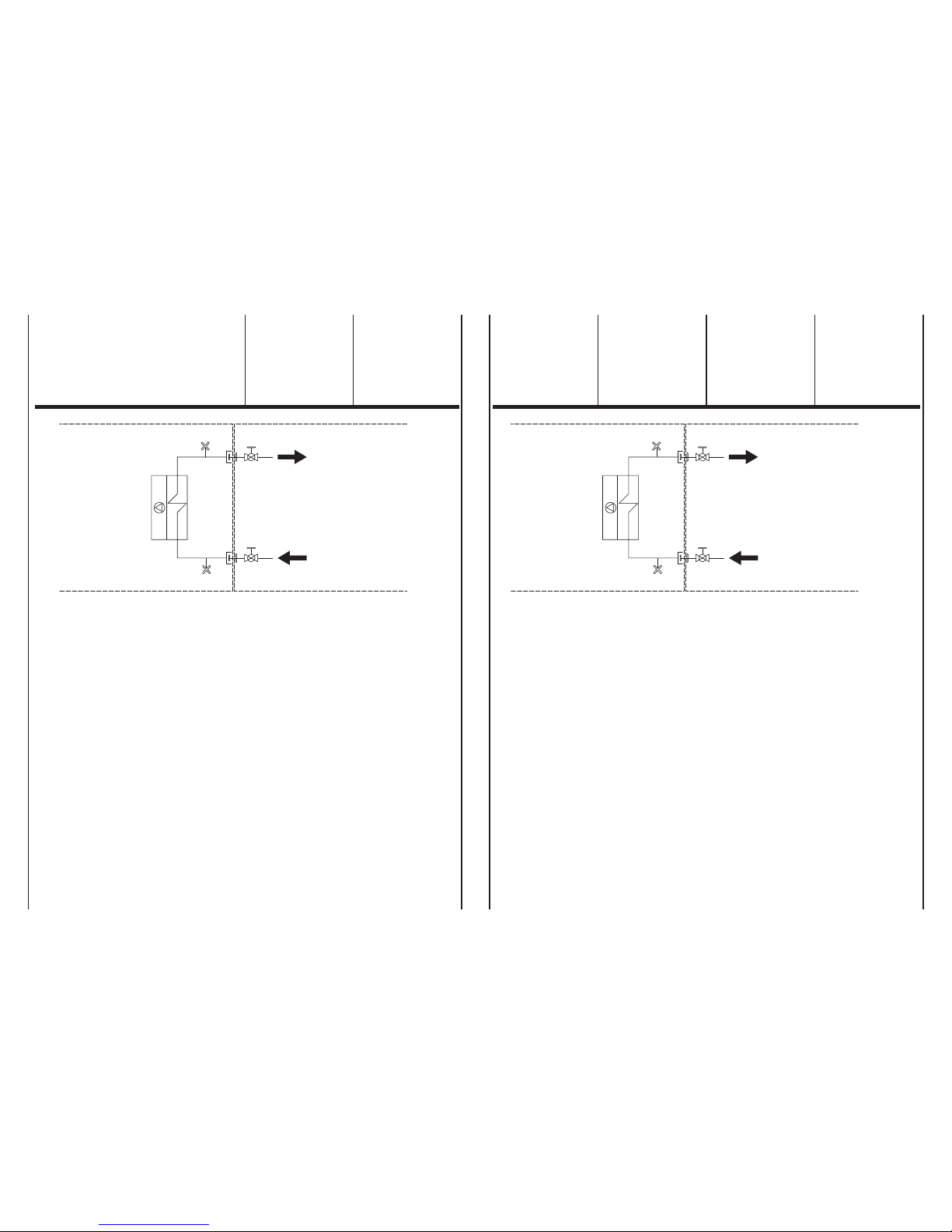

Hydraulic connections
Electrical connections
Electrical
controls and wiring diagrams
Legend
Cleaning,
maintenance and spare parts
Troubleshooting
Pressure drop table
Declaration of conformity
But
Identification des machines
Transport
Poids
et dimensions de l’unité emballée
Remarques
générales pour la livraison
Généralités
Règles
fondamentales de sécurité
Consignes de securité
Limites d’emploi
Élimination
Caractéristiques techniques
Choix de la position del’unite
Installation mécanique
Raccordement hydraulique
Branchements électriques
Commandes
et schémas électriques
Légende
Nettoyage,
entretien et pièces de rechange
Dépannage
Pertes de charge côté eau
Déclaration de conformité
Zweckbestimmung
Kennzeichnung des Geräts
Transport
Gewicht
und dimensionen verpacktes gerät
Allgemeine
Hinweise zur Lieferung
Allgemeine Hinweise
Grundsätzliche
Sicherheitsvorschriften
Sicherheitsvorschriften
Einsatzgrenzen
Entsorgung
Technische Merkmale
Positionierung der einheit
Mechanische Installation
Wasseranschluss
Elektroanschlüsse
Steuerungen und Schaltpläne
Legende
Reinigung, Wartung, Ersatzteile
Fehlersuche
Wasserseitige Druckverluste
Konformitätserklärung
Objetivo
Identificación máquina
Transporte
Peso
y dimensión unidad embalado
Notas generales para la entrega
Advertencias generales
Normas
fundamentales de seguridad
Prescripciones de seguridad
Límites de uso
Eliminación
Características técnicas
Elección de la posición de la unidad
Instalación mecánica
Conexión hidráulica
Conexiones eléctricas
Mandos
y esquemas eléctricos
Leyenda
Limpieza,
mantenimiento, repuestos
Búsqueda de averías
Pérdidas de carga lado agua
Declaración de conformidad
Doel
Identificatie apparaat
Trasporto
Gewicht
en afmetingen verpakte eenheid
Algemene
opmerkingen bij de levering
Algemene voorschriften
Belangrijke
veiligheidsvoorschriften
Veiligheids-voorschriften
Gebruikslimieten
Afdanking
Technische karakteristieken
Positioneringseenheid
Mechanische installatie
Hydraulische aansluiting
Elektrische aansluitingen
Bedieningen en schakelschema’s
Legende
Schoonmaak,
onderhoud, wisselstukken
Opsporen defecten
Waterlekken
Conformiteitsverklaring
2
3
4
4
5
5
6
7
8
8
9
10
12
13
16
17
18
37
38
39
40
2
3
4
4
5
5
6
7
8
8
9
10
11
12
15
17
18
37
38
39
40
2
3
4
4
5
5
6
7
8
8
9
10
11
12
15
17
18
37
38
39
40
2
3
4
4
5
5
6
7
8
8
9
10
11
12
15
17
18
37
38
39
40
2
3
4
4
5
5
6
7
8
8
9
10
11
12
15
17
18
37
38
39
40
2
3
4
4
5
5
6
7
8
8
9
10
11
12
15
17
18
37
38
39
40
INDICE INDEX TABLE DES MATIÈRES INHALT ÍNDICE INHOUD
SCOPO APPLICATION BUT
ZWECKBESTIMMUNG OBJETIVO DOEL
PRIMA DI INSTALLARE
L’APPARECCHIO
LEGGERE ATTENTAMENTE
QUESTO MANUALE
CAREFULLY
READ THIS MANUAL
BEFORE INSTALLING
THE APPLIANCE
AVANT D’INSTALLER
L’APPAREIL
LIRE ATTENTIVEMENT
CE MANUEL
BEVOR DAS GERÄT
INSTALLIERT WIRD, SOLLTE
DIESES HANDBUCH SORG-
FÄLTIG GELESEN WERDEN
ANTES DE INSTALAR
EL APARATO
LEA ATENTAMENTE
ESTE MANUAL
VÓÓR DE INSTALLATIE
VAN HET APPARAAT
NEEMT U AANDACHTIG
DEZE HANDLEIDING DOOR
I Ventilconvettori sono stati ideati,
progettati e costruiti per riscalda-
re/raffrescare qualsiasi ambiente
civile, industriale, commerciale e
sportivo.
L’apparecchio
non può essere impiegato:
s PERILTRATTAMENTODELLARIA
 ALLAPERTO
s
PERLINSTALLAZIONEINAMBIENTI
 UMIDI
s
PERLINSTALLAZIONEINATMOSFERE
 ESPLOSIVE
s
PERLINSTALLAZIONEINATMOSFERE
 CORROSIVE
6ERIlCARECHELAMBIENTEINCUI
Ò INSTALLATO LAPPARECCHIO NON
CONTENGASOSTANZECHEGENERINO
UNPROCESSODICORROSIONEDELLE
ALETTEINALLUMINIO
Gli apparecchi sono alimentati con
acqua calda/fredda a seconda che
si voglia riscaldare o raffrescare
l’ambiente.
L’apparecchio non è destinato ad
essere usato da persone (bambini
compresi) le cui capacità fisiche,
sensoriali o mentali siano ridotte,
oppure con mancanza di esperienza
o di conoscenza, a meno che esse
abbiano potuto beneficiare, attra-
verso l’intermediazione di una perso-
na responsabile della loro sicurezza,
di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio.
I bambini devono essere sorvegliati
per sincerarsi che non giochino con
l’apparecchio.
The fan coils are conceived, designed
and produced to heat/cool all civil,
industrial, commercial or sports
premises.
4HEAPPLIANCE
MAYNOTBEUSED
s FOROUTDOORAIRTREATMENT
s
FORINSTALLATIONINMOISTROOMS
s FORINSTALLATIONINEXPLOSIVE
atmospheres
s FORINSTALLATIONINCORROSIVE
atmospheres
-AKESURETHATTHEENVIRONMENT
WHERETHEAPPLIANCEISINSTALLED
DOES NOT CONTAIN SUBSTANCES
THATCAUSETHECORROSIONOFTHE
ALUMINIUMlNS
The units are supplied with hot or
cold water, depending on whether
the environment is to be heated
or cooled.
This unit is not intended for use by
persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience
and knowledge, unless they have
been given supervision or instruction
concerning use of the appliance by
a person responsible for their safety.
Children should be supervised to
ensure that they do not play with
the appliance.
Les ventilo-convecteurs ont été conçus
et construits pour chauffer/rafraîchir
n’importe quelle ambiance civile,
industrielle, commerciale et sportive.
,APPAREILNEPEUTPAS
s POURLETRAITEMENTDELAIR
 ENPLEINAIR
s ÐTREINSTALLÏDANSDESLOCAUX
 HUMIDES
s ÐTREINSTALLÏDANSDES
 ATMOSPHÒRESEXPLOSIVES
s ÐTREINSTALLÏDANSDES
 ATMOSPHÒRESCORROSIVES
6ÏRIlERQUELAPIÒCEDANSLAQUELLE
LAPPAREILESTINSTALLÏNECONTIENT
PASDESUBSTANCESPOUVANTEN
GENDRERLACORROSIONDESAILETTES
ENALUMINIUM
Les appareils sont alimentés avec
de l’eau chaude/froide selon qu’on
veut chauffer ou rafraîchir l’ambiance.
L’appareil n’est pas prévu pour être
utilisé par des personnes (y compris
les enfants) dont les capacités physi-
ques, sensorielles ou mentales sont
réduites, ou dénuées d’expérience
ou de connaissance, sauf si elles
ont pu bénéficier, par l’intermédiaire
d’une personne responsable de
leur sécurité, d’une surveillance ou
d’instructions préalables concernant
l’utilisation de l’appareil.
Il convient de surveiller les enfants
pour s’assurer qu’ils ne jouent pas
avec l’appareil.
Die Gebläsekonvektoren wurden
konzipiert, entworfen und gebaut,
um zivil, industriell, gewerblich und
zu sportlichen Zwecken genutzte
Räume zu heizen bzw. zu kühlen.
$IE'ERÊTEDARFNICHT
EINGESETZTWERDENFàR
s DIE!UFBEREITUNGDER,UFT
im Freien
s DIE)NSTALLATIONINFEUCHTEN
Räumen
s DIE)NSTALLATIONINEXPLOSIVER
Atmosphäre
s DIE)NSTALLATIONINKORROSIVER
Atmosphäre
ÃBERPRàFENDASS DER2AUMIN
DEM DAS 'ERÊT INSTALLIERT WIRD
KEINE 3TOFFE ENTHÊLT DIE EINEN
+ORROSIONSPROZESS DER!LUMINIUM
RIPPENBEWIRKEN
Je nachdem, ob der Raum geheizt
oder gekühlt werden soll, werden
die Geräte mit warmem oder kaltem
Wasser versorgt.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder),
mit eingeschränkten physischen,
sensorischen oder geistigen Fähig-
keiten oder mangels Erfahrung
und/oder mangels Wissen benutzt
zu werden, es sei denn sie werden
durch eine für ihre Sicherheit
zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen,
wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden,
um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
Los fan coils han sido diseñados,
proyectados y construidos para
calentar/refrescar toda clase de
ambiente domestico, industrial,
comercial y deportivo.
Los aparatos
NOSEPUEDENUSARPARA
s ELTRATAMIENTODELAIREAL
 AIRELIBRE
s SUINSTALACIØNENLOCALES
 HÞMEDOS
s SUINSTALACIØNENATMØSFERAS
 EXPLOSIVAS
s SUINSTALACIØNENATMØSFERAS
 CORROSIVAS
#OMPRUEBEQUELAESTANCIAENLA
QUESEESTÈINSTALADOELAPARATO
NO CONTENGA SUSTANCIAS QUE
GENEREN UN PROCESO DE CORRO
SIØNDELASALETASDEALUMINIO
Los aparatos están alimentados con
agua caliente/fría según se desee
calentar o refrescar el ambiente.
Este aparato no debe ser utilizado
por personas (incluidos niños) cuyas
capacidades físicas, sensoriales o
mentales estén disminuidas o que
carezcan de experiencia y cono-
cimientos, al no ser que ellas hayan
podido beneficiar, a través de la
intermediación de una persona
responsable de su seguridad, de
una vigilancia o de instrucciones
relativas al uso del aparato.
Los niños han de vigilarse para
asegurarse de que no jueguen con
el aparato.
De ventilatorconvectors werden
ontworpen om privé-ruimtes, industriële,
commerciële en sportieve ruimtes
te verwarmen/af te koelen.
$EVENTILATORSCONVECTORS
MAGNIETWORDENGEBRUIKT
s VOORDEZUIVERING
 VANDEBUITENLUCHT
s VOORINSTALLATIE
 INVOCHTIGERUIMTEN
s
VOORINSTALLATIEINRUIMTENWAAR
 ONTPLOFlNGSGEVAARHEERST
s VOORINSTALLATIE
 INCORROSIEVEOMGEVINGEN
#ONTROLEEROFDEOMGEVINGWAARIN
HETAPPARAATGEÕNSTALLEERDISGEEN
STOFFENBEVATDIEEENROESTPROCES
VANDEALUMINIUMRIBBENOPGANG
BRENGEN
De apparaten worden gevoed met
warm/koud water, naargelang men
de ruimte wenst af te koelen of te
verwarmen.
Het apparaat is niet bestemd voor
gebruik door personen (kinderen
inbegrepen) met beperkte fysieke,
sensoriële of mentale capaciteiten
of met onvoldoende ervaring of
kennis, tenzij ze gebruik hebben
kunnen maken, dankzij het toedoen
van iemand die verantwoordelijk is
voor hun veiligheid, van toezicht
of aanwijzingen over het gebruik
van het apparaat.
Kinderen dienen onder toezicht te
staan om zich ervan te verzekeren
dat zij niet met het apparaat spelen.

I componenti principali sono:
MANTELLO DI COPERTURA in
materiale sintetico antiurto. È facil-
mente smontabile per una comple-
ta accessibilità dell’apparecchio.
La griglia di ripresa dell’aria, facen-
te parte del mobiletto, è di tipo ad
alette fisse e posizionato sulla par-
te superiore.
GRUPPO VENTILATORE
Costituito da ventilatore tangen-
ziale, particolarmente silenziosio
con girante in plastica bilanciata
staticamente e dinamicamente,
direttamente calettata sull’albero
motore.
MOTORE ELETTRICO
Di tipo monofase tensione 230V/50 Hz,
isolamento B e klixon integrato.
La variazione di velocità del ventila-
tore avviene con l’impiego di auto-
trasformatore a 6 diverse tensioni
in uscita. Gli apparecchi utilizzano,
come standard, 3 velocità predefinite
con la possibilità, in fase di messa
a punto dell’impianto, di poterle
modificare.
BATTERIA
DI SCAMBIO TERMICO
È costruita con tubi di rame ed
alette in alluminio fissate ai tubi con
procedimento di mandrinatura mec-
canica. La batteria è dotata di 2 at-
tacchi Ø 1/2” gas femmina. I collet-
tori delle batterie sono corredati di
sfoghi d’aria e di scarichi d’acqua
Ø 1/8” gas.
LAPOSIZIONE
DI SERIE DEGLI ATTACCHI
ÈASINISTRA,
GUARDANDO L’APPARECCHIO.
FILTRO di materiale sintetico rige-
nerabile.
BACINELLA
RACCOLTA CONDENSA in ma-
teriale plastico, realizzata a forma
di L e fissata alla struttura interna.
The main components are:
impact-proof synthetic material
#!3).'
It can be easily disassembled for
complete access to the appliance.
The air intake grill forming part of
the cabinet, has fixed flaps and is
positioned on the upper part.
FAN ASSEMBLY
Consisting of tangential fan,
particularly silent with statically
and dynamically balanced plastic
propeller, directly tapered onto the
motor shaft.
ELECTRIC MOTOR
Of 230V/50 Hz single-phase voltage,
B insulation and integrated klixon
type.
The fan's speed is changed by using
an auto-transformer with 6 different
output voltages. The appliances
standard use 3 pre-defined speeds
with the possibility of modifying them
during system precision adjustment.
HEAT
EXCHANGE COIL
Made with aluminium finned copper
tubes. The exchanger has two 1/2”
female gas connections. Coil headers
with air vents and water drain outlets
(1/8” dia. gas).
ASSTANDARD,
THE CONNECTIONS
ARE ON THE LEFT HAND SIDE
FACING THE UNIT.
Regenerable synthetic FILTER
CONDENSATE
DRAIN PAN, plastic, L-shaped,
fixed to internal structure.
Les composants principaux sont:
CARROSSERIE en matériel synthé-
tique antichoc. Il est facilement
démontable pour accéder totale-
ment à l'appareil.
La grille de reprise d'air, faisant
partie du meuble est de type à
ailettes fixes et placé sur la partie
supérieure.
GROUPE VENTILATEUR
Constitué d'un ventilateur tangentiel,
particulièrement silencieux avec rotor
en plastique équilibré de manière
statique et dynamique, directement
emboîté sur l'arbre moteur.
MOTEUR ÉLECTRIQUE
De type monophasé, tension 230V/50 Hz,
isolation B et klixon intégré.
La variation de vitesse du ventilateur
s'effectue avec l'utilisation d'un auto-
transformateur à 6 tensions différentes
en sortie. Les appareils utilisent, comme
standard, 3 vitesses prédéfinies avec
la possibilité, en phase de mise au
point de l'installation, de pouvoir les
modifier.
BATTERIE
D’ÉCHANGE THERMIQUE
Construite avec des tubes en cuivre
et des ailettes en aluminium fixées
aux tubes par dudgeonnage méca-
nique. La batterie est équipée de
deux raccords Ø 1/2” gaz femelle.
Les collecteurs des batteries sont
dotés de purgeurs d’air et de sorties
d’eau Ø 1/8” gaz.
LAPOSITION
STANDARD DES RACCORDS
EST ÀGAUCHE,
QUAND ON REGARDE L’APPAREIL.
FILTRE en matière synthétique
régénérable.
BAC DE RECUPERATION
DES CONDENSATS, en matière
plastique, réalisé en forme de “L“
et fixé à la structure interne.
Das Gerät setzt sich hauptsächlich
aus folgenden Bauteilen zusammen:
GEHÄUSE
Stoßfestes Kunststoffmaterial. Zum
gänzlichen Erreichen des Geräts
einfach zerlegbar.
Das zum Möbelstück gehörende Luft-
einlassgitter besitzt feste Klappen
und ist auf der Oberseite angebracht.
GEBLÄSE
Bestehend aus besonders leisem
Tangentialventilator mit statisch
und dynamisch ausgeglichenem
Laufrad aus Kunststoff, das direkt
mit der Motorwelle verzahnt ist.
ELEKTROMOTOR
Wechselstrom Spannung 230 V/50 Hz,
Isolierung B und eingebautem Klixon.
Die Änderung der Ventilatordrehzahl
erfolgt mithilfe eines Spartransformators
mit 6 unterschiedlichen Ausgangs-
spannungen. Die Geräte verwenden
serienmäßig 3 festgelegte Drehzahlen,
die bei der Feineinstellung der Anlage
geändert werden können.
WÄRMETAUSCHER-
BATTERIE
Bestehend aus Kupferrohren mit
maschinell aufgezogenen Aluminium-
lamellen. Die Wärmetauscher sind
mit zwei Anschlüssen mit Innen-
gewinde ø 1/2” Gas versehen. Die
Sammler der Wärmetauscher sind mit
Entlüftungsöffnungen und Wasserablass-
Anschlüssen ø 1/8” Gas versehen.
SERIENMÄSSIG
BEFINDEN SICH DIE ANSCHLÜSSE
VON VORNE GESEHEN LINKS.
FILTER aus regenerierbarem
Synthetikmaterial.
An der Innenstruktur befestigte,
L-förmige KONDENSATWANNE
aus Kunststoff.
Los componentes principales son:
MUEBLE DE COBERTURA en
material sintético antichoque. Se
puede desmontar fácilmente para
acceder completamente al aparato.
La rejilla de recuperación del aire,
que forma parte del mueble, es del
tipo con aletas fijas, colocada en
la parte superior.
GRUPO VENTILADOR
Formado por ventilador tangencial,
extremadamente silencioso con
rotor de plástico equilibrado estática
y dinámicamente, directamente
ensamblado al eje motor.
MOTOR ELÉCTRICO
De tipo monofase con tensión de
230V/50 Hz, aislamiento B y klixon
integrado.
La variación de velocidad del ventilador
se realiza usando el auto-transformador
de 6 tensiones de salida diferentes.
Los aparatos, como estándar, utilizan
3 velocidades preconfiguradas con
posibilidad de modificarlas en fase
de puesta a punto de la instalación.
BATERÍA
DE INTERCAMBIO TÉRMICO
Se compone de tubos de cobre y
aletas en aluminio fijadas a los tu-
bos con un procedimiento de man-
drilado mecánico. La batería tiene
2 conexiones Ø 1/2” gas hembra.
Los colectores de las baterías tienen
alivios de aire y descargas de agua
Ø 1/8” gas.
LAPOSICIÓN PREDETERMINADA
DE LAS CONEXIONES ES
EN LA PARTE IZQUIERDA MIRANDO
AL APARATO DESDE ENFRENTE.
FILTRO en material sintético
regenerable.
BARDEJA
DE CONDENSADOS, en material
plástico, con forma de “L” y asegu-
rada a la estructura interna.
De voornaamste onderdelen zijn:
BEHUIZING
synthetisch, schokwerend materiaal.
Gemakkelijk demonteerbaar, zodat
het toestel volledig toegankelijk is.
Het rooster voor luchtafname, dat
deel uitmaakt van het meubel, is
van het type met vaste vinnen en
bevindt zich aan de bovenkant.
VENTILATORGROEP
Het bestaat uit een tangentiële
ventilator, bijzonder geruisloos, met
statisch en dynamisch uitgebalanceerde
plastic rotor, rechtstreeks verbonden
met de as van de motor.
ELEKTRISCHE MOTOR
Van het type monofase spanning
230V/50 Hz, isolatie B en geïntegreerde
klixon. De snelheidsverandering van de
ventilator gebeurt met behulp van een
spaartransformator met 6 verschillende
spanningen op de uitgang. De toestellen
gebruiken standaard 3 vooraf gedefinieerde
snelheden met de mogelijkheid om die te
wijzigen tijdens de fase waarin het systeem
op punt wordt gesteld.
BATTERIJ
WARMTEWISSELING
Samengesteld uit koperen buizen
en aluminium ribben die met een
mechanisch procédé aan de buizen
bevestigd zijn. De batterij voorzien van
2 vrouwelijke gasaansluitingen van
Ø 1/2” . De collectors van de batterijen
zijn uitgerust met luchtuitlaten en
waterafvoerpijpen van Ø 1/8” gas.
DESERIËLE POSITIE
VAN DE AANSLUITINGEN IS LINKS,
ALS MEN VÓÓR HET
APPARAAT STAAT.
Herbruikbare FILTER in synthetisch
materiaal.
OPVANGBAK
CONDENSATIEWATER, uitgevoerd
in L-vorm en vastgemaakt aan de
binnenstructuur.
3 3A
&IG!BBh!v
A bordo di ogni singola macchina
è applicata l’etichetta di identifica-
zione riportante i dati del costrut-
tore ed il tipo di macchina.
VEDI&IG!
Each unit is supplied with an
identification plate giving details
of the manufacturer and the type
of appliance.
SEE&IG!
Une étiquette d’identification est
appliquée sur chaque machine; elle
indique les données du constructeur
et le type de machine.
VOIR&IG!
Jedes Gerät ist mit einem Typen-
schild gekennzeichnet, auf dem
die Daten des Herstellers und der
Typ des Geräts angegeben sind.
SIEHE!BB!
Cada máquina lleva una placa de
identificación en la que figuran los
datos del fabricante y el tipo de
máquina de que se trata.
VÏASELA&IG!
Aan boord van elk apparaat wordt
een identificatielabel aangebracht
met de gegevens van de fabrikant
en het type machine.
ZIE&IG!

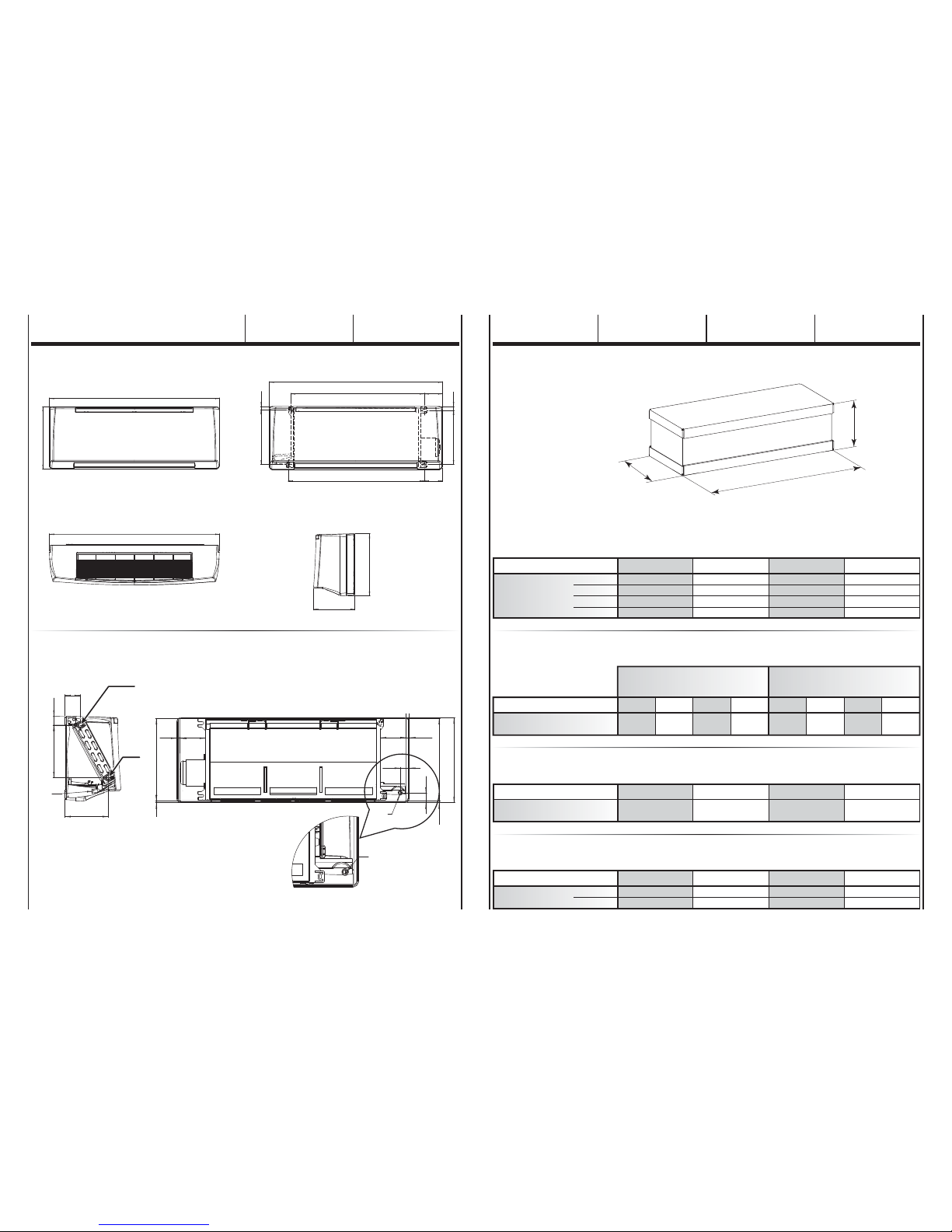

IDENTIFICAZIONE
MACCHINA
IDENTIFYING
THE APPLIANCE
IDENTIFICATION
DES MACHINES
KENNZEICHNUNG
DES GERÄTS
IDENTIFICACIÓN
DE LA MÁQUINA
IDENTIFICATIE
APPARAAT
G
Ø
1/

Z
mm
kg
L’apparecchio viene imballato in
scatole di cartone.
Una volta che l’apparecchio è
disinballato controllare che non
vi siano danni e che corrisponda
alla fornitura.
In caso di danni o di sigla dell’ap-
parecchio non corrispondente a
quanto ordinato, rivolgersi al pro-
prio rivenditore citando la serie e
il modello.
The appliance is supplied in card-
board packaging.
After unpacking the appliance, make
sure it is undamaged and corresponds
to the unit requested.
In the event of damage or if the
identification code does not
correspond to that ordered, contact
your dealer immediately, quoting
the series and model.
L’appareil est emballé dans des
boîtes en carton.
Après avoir déballé l’appareil, contrôler
qu’il n’a subi aucun dommage et
qu’il correspond bien à la fourniture.
En cas de dommages ou si le sigle
de l’appareil ne correspond pas à
ce qui a été commandé, s’adresser
au revendeur en indiquant la série
et le modèle.
Das Gerät wird in Kartons verpackt.
Kontrollieren Sie beim Auspacken
sofort, ob das Gerät unversehrt ist,
und ob es mit den Angaben in den
Versandpapieren übereinstimmt.
Falls Schäden festgestellt werden
sollten, oder wenn die Artikelnummer
nicht mit dem bestellten Gerät über-
einstimmt, wenden Sie sich bitte an
Ihren Händler. Geben Sie bei Rückfragen
immer Serie und Gerätemodell an.
El aparato viene embalado en caja
de cartón.
Cuando se desembala el aparato,
es preciso comprobar que no tenga
desperfectos y que se corresponda
con el suministro previsto.
En caso de daños o de sigla del
aparato no correspondiente con la
del pedido, dirigirse al revendedor
indicando la serie y el modelo.
Het apparaat wordt in een kartonnen
doos verpakt.
Eens het apparaat van zijn verpakking
ontdaan, controleert u de integriteit
en conformiteit van het apparaat.
In geval van beschadigingen, of
indien het apparaat niet overeenkomt
met de bestelling, wendt u zich tot
uw verkoper, met vermelding van
het serienummer en het model.
270
Z
395
4 4A
950 950 1255 1255
1234
TRASPORTO TRANSPORT TRANSPORT TRANSPORT TRANSPORTE TRANSPORT
PESI
E DIMENSIONI
UNITÀ IMBALLATA
WEIGHTS
AND DIMENSIONS
PACKED UNIT
POIDS ET
DIMENSIONS DE
L’UNITE EMBALLEE
GEWICHT
UND DIMENSIONEN
VERPACKTES GERÄT
PESO
Y DIMENSIÓN
UNIDAD EMBALADO
GEWICHT
EN AFMETINGEN
VERPAKTE EENHEID
1234
Peso - Weight - Poids - Gewicht - Peso - Gewicht
MOD.
11 11 14 14
MOD.Dimensioni - Dimensions - Dimensions - Dimensionen - Dimensión - Afmetingen

Dopo aver aperto e tolto l’imballo,
accertarsi che il contenuto sia quello
richiesto e che sia integro. In caso
contrario, rivolgersi al rivenditore
ove si è acquistato l’apparecchio.
ATTENZIONE!
.ELLAPARTEINTERNA
DELLIMBALLOSUPERIORE
è presente
LADIMADIINSTALLAZIONE
I ventilconvettori sono stati studiati
per riscaldare e/o condizionare gli
ambienti e devono quindi essere
utilizzati solamente per questo. Si
esclude qualsiasi responsabilità per
i danni eventuali causati da un uso
improprio.
Questo libretto deve accompagna-
re sempre l’apparecchio in quanto
parte integrante dello stesso.
Ogni riparazione o manutenzione
dell’apparecchio deve essere ese-
guita da personale specializzato e
qualificato.
Non si risponde in caso di danni
provocati da modifiche o manomis-
sioni dell’apparecchio.
After removing the packaging, make
sure the contents are as requested
and not damaged. If this is not the
case, contact the dealer where you
bought the appliance.
IMPORTANT!
4HEINSTALLATIONTEMPLATE
is present
INSIDETHEUPPERPACKAGING
The fan coils have been designed
for room heating and/or air conditioning
and must be used exclusively for that
purpose. We declines all responsibility
for damage caused by their improper
use.
This booklet is an integral part of
the appliance and must always
accompany the unit.
All repairs or maintenance must be
performed by qualified specialists.
We declines all responsibility for
damage caused by modifications
or tampering with the unit.
Après avoir ouvert et retiré l’em-
ballage, s’assurer que le contenu
est conforme et qu’il est en parfait
état. En cas contraire s’adresser au
revendeur où l’appareil a été acheté.
ATTENTION!
3URLAPARTIEINTERNE
DELgEMBALLAGESUPÏRIEUR
SETROUVE
LEGABARITDgINSTALLATION
Les ventilo-convecteurs ont été conçus
pour chauffer et/ou climatiser les
pièces et ne doivent être destinés qu’à
cet usage. Il exclut toute responsable
en cas de dommages causés par
un emploi anormal.
Cette notice doit toujours accompa-
gner l’appareil car elle en fait partie
intégrante.
Toutes les réparations ou entretiens
de l’appareil doivent être effectués
par le SAV ou par un technicien
spécialisé.
On décline toute responsabilité en
cas de dommages provoqués par
des modifications ou altérations de
l’appareil.
Nach dem Auspacken kontrollieren,
ob der Inhalt der Bestellung entspricht
und unversehrt ist. Im gegenteiligen
Fall wenden Sie sich an Ihren Händler.
ACHTUNG!
)NDEROBEREN6ERPACKUNG
BElNDETSICH
DIE)NSTALLATIONSSCHABLONE
Die Klimakonvektoren wurden zur
Heizung und Klimatisierung von Räumen
entwickelt und dürfen folglich ausschließlich
zu diesem Zweck verwendet werden. Die
Firma haftet nicht für eventuelle Schäden,
die durch den unzweckmäßigen Gebrauch
verursacht werden.
Diese Betriebsanleitung ist wesent-
licher Bestandteil des Gerätes und
muss folglich immer zusammen mit
diesem verwahrt werden.
Alle Reparaturen oder Wartung-
sarbeiten müssen durch Personal
der Firma oder andere fachlich
qualifizierte Techniker erfolgen.
Die Firma haftet nicht für solche
Schäden, die durch die Veränderung
oder die Manipulierung des Geräts
entstehen.
Después de haber retirado el embalaje,
comprobar que el contenido sea el
solicitado y que esté intacto. En caso
contrario, dirigirse al establecimiento
donde se ha comprado el aparato.
ATENCIÓN!
%NLAPARTEINTERNA
DELEMBALAJESUPERIOR
SEENCUENTRALAPLANTILLA
RELATIVAALAINSTALACIØN
Los fan coils se han estudiado para
calentar y/o acondicionar las habita-
ciones y no deben usarse para otro
fin. Declinamos cualquier respon-
sabilidad por los posibles daños
debidos a un uso inadecuado.
Este manual debe acompañar
siempre al aparato ya que forma
parte del mismo.
Todas las reparaciones o mante-
nimiento del aparato deberán ser
realizadas por personal especia-
lizado y cualificado.
No se hace responsable en caso
de daños provocados por modi-
ficaciones o manipulaciones del
aparato.
Na de verpakking te hebben verwijderd,
controleren of de inhoud ervan correct
en onbeschadigd is. Is dit niet het geval,
contact opnemen met de verkoper of
waar het apparaat werd aangekocht.
OPGELET!
)NDEVERPAKKING
BOVENAANBEVINDT
ZICHHETSCHEMA
VOORDEINSTALLATIE
De ventilatorconvectors werden ontworpen
voor de verwarming en/of koeling van
ruimten, en dienen uitsluitend hiervoor
te worden gebruikt. Wij kunnen niet
aansprakelijk worden gesteld voor
eventuele schade die het gevolg is van
een verkeerd gebruik van het apparaat.
Deze handleiding dient het apparaat
steeds te vergezellen, omdat het
er wezenlijk deel van uitmaakt.
Reparaties of onderhoud van het
apparaat dienen uitgevoerd te
worden door gespecialiseerd en
opgeleid personeel.
Wij kunnen niet aansprakelijk worden
gesteld voor schade die voortvloeit
uit aangebrachte wijzigingen.
1
2
ø6
ø6
H
2
O
100mm
ø6 ø6
50mm
50mm
OK OK
s !PPARECCHIO
s ,IBRETTO
di istruzioni e manutenzione.
s !PPLIANCE
s )NSTRUCTION
and maintenance manual.
s !PPAREIL
s )NSTRUCTIONS
d’installation et d’entretien.
s 'ERÊT
s 'EBRAUCHS
und Wartungsanleitung.
s !PARATO
s -ANUALDEINSTRUCCIONES
y mantenimiento.
s !PPARAAT
s (ANDLEIDINGVOORHETGEBRUIK
en het onderhoud.
NOTE
GENERALI
ALLA CONSEGNA
GENERAL
NOTES
ON DELIVERY
REMARQUES
GENERALES POUR
LA LIVRAISON
ALLGEMEINE
HINWEISE
ZUR LIEFERUNG
NOTAS
GENERALES
PARA LA ENTREGA
ALGEMEINE
OPMERKINGEN
BIJ DE LEVERING
5 5A
AVVERTENZE
GENERALI
GENERAL
WARNINGS GENERALITES
ALLGEMEINE
HINWEISE
ADVERTENCIAS
GENERALES
ALGEMENE
VOORSCHRIFTEN

6 6A
È vietato l’utilizzo del ventilconvet-
tore da parte di bambini o di per-
sone inabili e senza assistenza.
È pericoloso toccare l’apparecchio
avendo parti del corpo bagnate ed
i piedi nudi.
Non effettuare nessun tipo di inter-
vento o manutenzione senza aver
prima scollegato l’apparecchio dal-
l’alimentazione elettrica.
Non manomettere o modificare i
dispositivi di regolazione o sicu-
rezza senza essere autorizzati e
senza indicazioni.
Non torcere, staccare o tirare i
cavi elettrici che fuoriescono dal-
l’apparecchio anche se lo stesso
non è collegato all’alimentazione
elettrica.
Non gettare o spruzzare acqua
sull’apparecchio.
Non introdurre assolutamente nien-
te attraverso le griglie di aspirazio-
ne e mandata aria.
Non rimuovere nessun elemento
di protezione senza aver prima
scollegato l’apparecchio dall’ali-
mentazione elettrica.
Non gettare o lasciare il materiale
residuo dell’imballo alla portata dei
bambini perché potenziale causa
di pericolo.
Non installare in atmosfera esplo-
siva o corrosiva, in luoghi umidi,
all’aperto o in ambienti con molta
polvere.
Fan coils must never be used by
children or unfit persons without
supervision.
It is dangerous to touch the unit
with damp parts of the body and
bare feet.
Always unplug the unit from the
mains power supply before carrying
out any type of operation or
maintenance.
Never tamper with or modify
regulation and safety devices
without prior authorisation and
instructions.
Never twist, detach or pull power
cables, even when the unit is
unplugged from the mains power
supply.
Never throw or spray water on the
unit.
Never introduce foreign objects
through the air intake and discharge
grids.
Never remove protective elements
without first unplugging the unit
from the mains power supply.
Do not throw packaging material
away or leave it within reach of
children as it may represent a
hazard.
Do not install in explosive, corrosive
or damp environments, outdoors
or in very dusty rooms.
Le ventilo-convecteur ne doit pas
être utilisé par des enfants ou des
personnes inaptes non assitées.
Il est dangereux de toucher
l’appareil si on a des parties du
corps mouillées ou les pieds nus.
N’effectuer aucun intervention sur
l’appareil sans l’avoir débranché
au préalable.
Ne pas altérer ou modifier les
dispositifs de réglage ou de sécurité
sans autorisation et sans instructions.
Ne pas tordre, détacher ou tirer
les câbles électriques qui sortent
de l’appareil même si celui-ci est
débranché.
Ne pas jeter ou vaporiser de l’eau
sur l’appareil.
Ne rien introduire à travers les
grilles d’aspiration et de soufflage
de l’air.
N’enlever aucune protection sans
avoir au préalable débranché
l’appareil.
Ne pas jeter ou laisser l’emballage
à la portée des enfants car il peut
représenter un danger.
Ne pas installer l’appareil dans une
atmosphère explosive ou corrosive,
dans des lieux humides, dehors ou
dans des pièces où il y a beaucoup
de poussière.
Der Klimakonvektor darf weder von
Kindern, noch von Personen, die
nicht mit seiner Bedienung vertraut
sind, benutzt werden.
Das Gerät darf weder barfuß noch
mit nassen oder feuchten Körper-
teilen berührt werden.
Das Gerät darf erst gewartet werden,
nachdem die Spannungsversorgung
unterbrochen wurde.
Die Regel- und Sicherheitsein-
richtungen dürfen ohne vorherige
Genehmigung Firma und deren
Anleitung nicht verändert oder
manipuliert werden.
Die aus dem Gerät kommenden
Stromkabel dürfen nicht gezogen,
getrennt, verdreht werden, auch
dann nicht, wenn das Gerät nicht an
das Stromnetz angeschlossen ist.
Das Gerät darf nicht mit Wasser
in Berührung kommen.
Keine Gegenstände durch die Luft-
gitter stecken.
Die Schutzelemente dürfen erst
dann entfernt werden, nachdem die
Spannungsversorgung unterbrochen
wurde.
Das Verpackungsmaterial muss
vorschriftsmäßig entsorgt werden,
und darf nicht in die Reichweite
von Kindern gelangen, da es eine
potentielle Gefahrenquelle darstellt.
Das Gerät darf nicht in explosiver
oder korrosiver Atmosphäre, im
Freien oder in Räumen mit starker
Staubbelastung installiert werden.
Se prohibe el uso del fan coil a los
niños y a las personas incapaci-
tadas no asistidas.
Es peligroso tocar el aparato te-
niendo partes del cuerpo mojadas
y con los pies descalzos.
No efectuar ningún tipo de inter-
vención o mantenimiento sin antes
de haber desconectado el aparato
de la corriente eléctrica.
No manipular o modificar los dispo-
sitivos de regulación o de seguridad
sin la autorización y indicaciones.
No torcer, desconectar o tirar de
los cables eléctricos que salen del
aparato, aunque éste estuviera de-
sconectado de la corriente eléctrica.
No tirar o vaporizar agua sobre el
aparato.
No introducir absolutamente nada
a través de las rejillas de aspira-
ción y descarga de aire.
No retirar ningún elemento de pro-
tección sin antes haber desco-
nectado el aparato de la corriente
eléctrica.
No tirar o dejar al alcance de los
niños el material de embalaje ya
que es una fuente potencial de
peligro.
No instalar en una atmósfera
explosiva o corrosiva, en lugares
húmedos, al aire libre o en lugares
con mucho polvo.
De ventilatorconvector dient niet
te worden gebruikt door kinderen
of onbekwame personen, zonder
toezicht.
Het is gevaarlijk het apparaat aan
te raken wanneer delen van het
lichaam nat zijn of men op blote
voeten loopt.
Verricht geen handelingen of
onderhoud aan het apparaat
vooraleer dit werd losgekoppeld
van het elektriciteitsnet.
De regel- of veiligheidsinrichtingen
worden niet gehanteerd of gewijzigd
zonder toelating.
De stroomkabels die uit het appa-
raat steken, worden niet gekneld,
losgekoppeld of onder trekspanning
gebracht, zelfs wanneer het appa-
raat niet aangesloten is op het
elektriciteitsnet.
Zorg ervoor dat het apparaat niet
in contact komt met water.
Zorg ervoor dat niets door de
aanzuig- en luchtinlaatrooster kan
dringen.
Verwijder geen enkele beveiliging
alvorens het apparaat losgekoppeld
te hebben van het elektriciteitsnet.
Laat het verpakkingsmateriaal
niet rondslingeren of binnen het
bereik van kinderen, omdat het
gevaarlijk kan zijn.
Stel het apparaat niet op in een
explosieve of corrosieve omgeving,
op een vochtige plaats, buiten of
in ruimten met veel stof.
REGOLE
FONDAMENTALI
DI SICUREZZA
FUNDAMENTAL
SAFETY RULES
RÈGLES
FONDAMENTALES
DE SÉCURITÉ
GRUNDSÄTZLICHE
SICHERHEITS-
VORSCHRIFTEN
NORMAS
FUNDAMENTALES
DE SEGURIDAD
BELANGRIJKE
VEILIGHEIDS-
VOORSCHRIFTEN

7 7A
Prima di effettuare qualsiasi inter-
vento assicuratevi che:
1 -
Il ventilconvettore non sia sotto
tensione elettrica.
2 - Chiudere la valvola di alimen-
tazione dell’acqua della batte-
ria e lasciarla raffreddare.
3 -
Installare in prossimità dell’ap-
parecchio o degli apparecchi in
posizione facilmente accessibile
un interruttore di sicurezza che
tolga corrente alla macchina.
Durante l’installazione, la manuten-
zione e la riparazione, per motivi di
sicurezza, è necessario attenersi
a quanto segue:
 s 5TILIZZARE
sempre guanti da lavoro.
 s .ONESPORRE
a gas infiammabili.
 s .ONPOSIZIONARE
sulle griglie oggetti.
Assicurarsi
di collegare la messa a terra.
Per trasportare la macchina solle-
varla da soli (per pesi inferiori a 30
Kg) o con l’aiuto di un’altra persona.
Sollevarla lentamente, facendo
attenzione che non cada.
Le ventole possono raggiungere
la velocità di 1000 g/min.
Non inserire oggetti nell’elettro-
ventilatore nè tantomeno le mani.
Non togliere le etichette di sicu-
rezza all’interno dell’apparecchio.
In caso di illeggibilità richiederne
la sostituzione.
Before carrying out any operation
on the appliance, make sure:
1 -
The unit is disconnected from
the electrical power supply.
2 - The coil water supply valve is
closed and the coil has cooled
down.
3 - Install a safety switch to turn
off current to the appliance in
an easily accessible position
near the unit or units.
During installation, maintenance and
repairs, for safety reasons, observe
the following precautions:
 s !LWAYSUSEWORKGLOVES
 s $ONOTEXPOSE
to inflammable gas.
 s $ONOTPLACEOBJECTS
over the grids.
Make sure
the unit is earthed.
When moving the appliance, lift it by
yourself (for weights of under 30 kg)
or with the help of another person.
Lift it slowly, taking care not to
drop it.
Fan blades may reach speeds of
up to 1000 revs/min.
Never introduce objects or the hand
into the fans.
Do not remove the safety labels
inside the appliance.
If you cannot read the labels, ask
for replacements.
Avant d’effectuer toute intervention,
s’assurer que:
1 -
Le ventilo-convecteur n’est pas
sous tension électrique.
2 -
Fermer la vanne d’alimentation
de l’eau de la batterie et la
laisser refroidir.
3 -
Installer à proximité du ou des
appareils et dans une position
facilement accessible un inter-
rupteur de sécurité pour couper
le courant de la machine.
Pendant l’installation, l’entretien
et la réparation, pour des raisons
de sécurité, il est nécessaire de
respecter ce qui suit:
 s 5TILISERTOUJOURS
des gants de travail.
 s .EPASEXPOSER
à des gaz inflammables.
 s .EPLACERAUCUNOBJET
sur les grilles.
S’assurer que la mise à la terre
a été effectuée.
Pour transporter la machine, lav soulever
tout seul (pour des poids inférieurs à
30 kg) ou avec l’aide d’une autre personne.
La soulever lentement, en faisant
attention qu’elle ne tombe pas.
Les ventilateurs peuvent atteindre
la vitesse de 1000 tr/mn.
Ne pas introduire d’objets dans le
ventilateur, et surtout pas les mains.
Ne pas retirer les étiquettes de
sécurité à l’intérieur de l’appareil.
Si les étiquettes sont illisibles, en
demander d’autres exemplaires.
Vor Durchführung irgendwelcher
Eingriffe:
1 -
Sicherstellen, dass der Gebläse-
konvektor nicht unter Spannung steht.
2 - Das Wassereinlassventil der
Batterie schließen und abkühlen
lassen.
3 -
An einer gut zugänglichen Stelle
in der Nähe des Geräts bzw. der
Geräte einen Sicherheitsschalter
installieren, der die Stromzufuhr
zum Gerät unterbricht.
Aus Gründen der Sicherheit sind
während der Installation, Wartung
und Reparaturen, die folgenden
Vorschriften einzuhalten:
 s 3TETS!RBEITSHANDSCHUHE
tragen.
 s +EINENFEUERGEFÊHRLICHEN
Gasen aussetzen.
 s .ICHTSAUFDIE!USBLASGITTER
stellen.
Vergewissern Sie sich, dass das
Gerät korrekt geerdet wird.
Für den Transport kann das Gerät
alleine (für Gewicht unter 30 kg)
oder zu zweit angehoben werden.
Langsam und vorsichtig anheben,
damit es nicht herabfällt.
Die Laufräder können eine Drehzahl
von 1.000 U/min. erreichen.
Stecken Sie keine Gegenstände in
den Ventilator, und greifen Sie erst
recht nicht mit den Händen hinein.
Die Sicherheitsetiketten im Geräte-
innern dürfen nicht entfernt werden.
Falls Sie unleserlich sind, müssen
sie ersetzt werden.
Antes de efectuar cualquier ope-
ración es preciso comprobar que:
1 - El fan coil no está alimentado
eléctricamente.
2 - Cerrar la válvula de alimenta-
ción del agua de la batería y
dejar que se enfríe.
3 -
Instalar cerca del aparato o de los
aparatos, en una posición a la que
se acceda fácilmente, un interrup-
tor de seguridad que desconecte
la alimentación de la máquina.
Durante la instalación, el manteni-
miento y repación, por motivos de
seguridad, es necesario atenerse
a los siguiente:
 s 5SARSIEMPRE
guantes de trabajo.
 s .OEXPONER
a gases inflamables.
 s .ODEJAROBJETOS
sobre las rejillas.
Comprobar siempre que
esté conectada la toma de tierra.
Para desplazar la máquina basta
una persona (para pesos inferiores
a los 30 Kg) o dos.
Levantarla despacio teniendo cui-
dado en no soltarla.
Los ventiladores pueden alcanzar
una velocidad de 1000 r.p.m.
No introducir objetos en el ventila-
dor ni tanto menos las manos.
No quitar las etiquetas de seguri-
dad presentes dentro del aparato.
Si se estropean hasta quedar ile-
gibles es preciso sustituirlas.
Alvorens u een handeling uitvoert aan
het apparaat, vergewis u ervan dat:
1 - De ventilatorconvector niet onder
elektrische spanning staat.
2 - De watertoevoerklep van de
batterij gesloten is. Laat deze
laatste afkoelen.
3 - Installeer vlakbij het apparaat
of de apparaten een makkelijk
bereikbare noodschakelaar
die de stroomtoevoer naar de
machine onderbreekt.
Tijdens de installatie, het onderhoud
en de reparaties, is het uit veiligheids-
overwegingen noodzakelijk na te
leven wat volgt:
 s 'EBRUIKALTIJD
werkhandschoenen.
 s .IETBLOOTSTELLEN
aan brandbare gassen.
 s 'EENVOORWERPEN
op de roosters plaatsen.
Zorg
voor een aardaansluiting.
Voor het transport, heft u de machine
alleen (voor gewichten kleiner dan 30
kg) of met de hulp van iemand anders.
Hef de machine traag op, zonder
te laten vallen.
De propellers kunnen een snelheid
van 1000 t/min. halen.
Steek geen voorwerpen of handen
in de elektronventilator.
Verwijder de veiligheidslabels aan de
binnenkant van het apparaat niet.
Als de labels niet leesbaar zijn, laat
u ze vervangen.
PRESCRIZIONI
DI SICUREZZA SAFETY RULES
CONSIGNES
DE SECURITE
SICHERHEITS-
VORSCHRIFTEN
PRESCRIPCIONES
DE SEGURIDAD
VEILIGHEIDS-
VOORSCHRIFTEN
ATTENZIONE!
NON TOGLIERE LA
PROTEZIONE
DEL CIRCUITO STAMPATO
DELLA SCHEDA
ELETTRONICA
$!,3500/24/#/-!.$)
IMPORTANT!
DO NOT REMOVE
THE ELECTRICAL BOARD
PRINTED CIRCUIT
GUARD FROM
THE CONTROL UNIT
-/5.4).'
ATTENTION!
NE PAS RETIRER LA
PROTECTION DU CIRCUIT
IMPRIME DE LA CARTE
ELECTRONIQUE
DU SUPPORT
$%3#/--!.$%3
ACHTUNG!
DIE SCHUTZABDECKUNG DER
GEDRUCKTEN SCHALTUNG
DER PLATINE DARF NICHT
VON DER HALTERUNG
DER STEUERUNGEN
'%./--%.7%2$%.
ATENCIÓN!
NO QUITAR LA PROTECCIÓN
DEL CIRCUITO IMPRESO
DA LA TARJETA
ELECTRÓNICA
DEL SOPORTE
$%,#/.42/,
OPGELET!
VERWIJDER
DE BEVEILIGING VAN HET
GEDRUKTE CIRCUIT
VAN DE ELEKTRONISCHE
SCHAKELING NIET
!.$%"%$)%.).'3"!3)3
IN CASO DI SOSTITUZIONE
O PULIZIA DEL FILTRO
RICORDARSI SEMPRE
DI REINSERIRLO
PRIMA
DELL’AVVIAMENTO
$%,,!00!2%##()!452!
IF THE FILTER
REQUIRES
REPLACING OR CLEANING,
ALWAYS MAKE SURE
IT IS REPOSITIONED
CORRECTLY BEFORE
34!24).'4(%5.)4
EN CAS
DE REMPLACEMENT OU
DE NETTOYAGE DU FILTRE,
NE JAMAIS OUBLIER
DE LE REMETTRE
AVANT DE METTRE
,!00!2%),%.-!2#(%
BEI ERSATZ ODER
REINIGUNG DES FILTERS
NICHT VERGESSEN, DEN
FILTER VOR DEM
ERNEUTEN EINSCHALTEN
DES GERÄTS WIEDER
%).:5"!5%.
EN CASO DE SUSTITUCIÓN
O DE LIMPIEZA DEL FILTRO
ACORDARSE SIEMPRE
DE COLOCARLO DE NUEVO
EN SU SITIO ANTES
DE PONER EN MARCHA
%,!0!2!4/
ALS U DE FILTER
VERVANGT
OF SCHOONMAAKT,
PLAATST U HEM STEEDS
TERUG VOOR
U HET APPARAAT
).7%2+).'34%,4
In caso di sostituzione di compo-
nenti richiedere sempre ricambi
originali.
In caso di installazioni in climi par-
ticolarmente freddi, svuotare l’im-
pianto idraulico in previsione di
lunghi periodi di fermo macchina.
Nel caso di installazione con serran-
da di presa d’aria esterna fare atten-
zione al gelo invernale che può cau-
sare la rottura dei tubi della batteria.
Always use original spare parts.
In particularly cold climates, if the
appliance is not to be used for long
periods, drain the hydraulic circuit.
If the installation is fitted with an
external air intake damper, make sure
the coil tubes are not damaged by
temperatures below freezing point.
Si l’on doit remplacer des compo-
sants, demander toujours des pièces
de rechange originales.
En cas d’installation dans des climats
particulièrement froids, vidanger l’installation
hydraulique lorsqu’on prévoit de longues
périodes d’arrêt de la machine.
En cas d’installation avec un volet
de prise d’air extérieur, faire attention
au gel en hiver, qui peut provoquer la
rupture des tubes de la batterie.
Verlangen Sie immer Originaler-
satzteile.
Bei Installation in einem besonders
kalten Klima muss der Wasserkreislauf
entleert werden, wenn das Gerät für
längere Zeit nicht benutzt wird.
Achtung bei Installation mit Zuluft-
klappe im Freien, durch winterlichen
Frost können die Rohre der Batterie
beschädigt werden.
En caso de sustitución de compo-
nentes, pedir siempre repuestos
originales.
En caso de instalación en climas parti-
cularmente fríos, vaciar la instalación
hidráulica si se prevén largos plazos
de parada de la máquina.
En caso de instalación con toma
de aire exterior tener cuidado con
el hielo que puede causar la rotura
de los tubos de la batería.
Bij de vervanging van onderdelen,
vraagt u steeds naar originele
wisselstukken.
Voor een installatie in een bijzondere
koude omgeving, ledigt u de hydraulische
installatie als u voorziet dat de machine
gedurende een lange periode niet zal werken.
Voor een installatie met een externe
luchtklep, kijk uit voor wintervorst
die de buizen van de batterij kan
beschadigen.

I dati fondamentali relativi al ventil-
convettore e allo scambiatore di
calore sono i seguenti:
6ENTILCONVETTORE
ESCAMBIATOREDICALORE
s 4EMPERATURAMASSIMA
del fluido termovettore:
max 70°C
s 4EMPERATURAMINIMA
del fluido di raffreddamento:
min 6°C
s 0RESSIONE
di esercizio massima: 1000 kPa
s 4ENSIONEDIALIMENTAZIONE
230V - 50Hz
s #ONSUMODIENERGIAELETTRICA
vedi targhetta dati tecnici
s 'RADODIPROTEZIONE)0
I dati tecnici delle valvole con
azionatore termoelettrico sono i
seguenti:
6ALVOLECON
AZIONATORETERMOELETTRICO
s
Pressione di esercizio: 1000 kPa
s 4ENSIONEDIALIMENTAZIONE
230V~50/60Hz
s 2ATINGPROTEZIONE6!
5 VA/IP 44
s 4EMPODICHIUSURASEC
s #ONTENUTOMASSIMO
di glicole nell’acqua: 50%
!LTRIDATITECNICI
Tutti gli altri dati tecnici importanti
(dimensioni, pesi, collegamenti, ru-
morosità, ecc.) vengono forniti in
altre parti del presente Manuale,
nella documentazione tecnica a
parte o nella proposta tecnica.
The basic specification of the fan
coil and heat exchanger is given
below:
&ANCOIL
ANDHEATEXCHANGER
s -AXIMUM
temperature
of heat vector fluid: 70°C
s -INIMUM
temperature
of refrigerant fluid: 6°C
s -AXIMUM
working pressure: 1000 kPa
s 0OWERSUPPLYVOLTAGE
230V - 50Hz
s %LECTRICENERGYCONSUMPTION
see technical data label
s )NDEXOFPROTECTION)0
The technical specification of the
valves with thermoelectric actuator
is given below:
6ALVESWITH
THERMOELECTRICACTUATOR
s 7ORKINGPRESSUREK0A
s 0OWERSUPPLYVOLTAGE
230V~50/60Hz
s 2ATING6!PROTECTION
5 VA/IP 44
s #LOSINGTIMESEC
s -AXIMUMGLYCOLCONTENT
in water: 50%
/THERTECHNICALDATA
All other important technical data
(dimensions, weights, connections,
noise emissions, etc.) are given
elsewhere in this User Information
Manual, in the separate technical
documentation or in the technical
proposal.
Les caractéristiques fondamentales
du ventilo-convecteur et de l’échan-
geur de chaleur sont les suivantes:
6ENTILOCONVECTEUR
ETÏCHANGEURDECHALEUR
s 4EMPÏRATUREMAXIMALE
du fluide caloporteur:
70°C maxi
s 4EMPÏRATUREMINIMALE
du fluide de refroidissement:
6°C mini
s 0RESSION
de marche maximale: 1000 kPa
s 4ENSIONDALIMENTATION
230V - 50Hz
s #ONSOMMATION
d’énergie électrique: voir
plaquette données techniques
s $EGRÏDEPROTECTION)0
Les données techniques des
soupapes à actionneur thermo-
électrique sont les suivantes:
Vannes
à
COMMANDETHERMOÏLECTRIQUE
s 0RESSIONDEMARCHEK0A
s 4ENSIONDALIMENTATION
230V~50/60Hz
s $EGRÏDEPROTECTION6!)0
s 4EMPSDEFERMETURESEC
s #ONTENUMAXIMALDEGLYCOL
dans l’eau: 50%
!UTRESDONNÏESTECHNIQUES
Toutes les autres caractéristiques
techniques importantes (dimen-
sions, poids, raccordements, bruit
etc.) sont indiquées dans d’autres
parties de ce livret, dans la docu-
mentation technique à part ou dans
la proposition technique.
Die wesentlichen Daten des Klima-
konvektors und der Wärmetauscher
sind die folgenden:
+LIMAKONVEKTOR
UND7ÊRMETAUSCHER
s -AX4EMPERATUR
des Kältemediums: 70°C
s -IN4EMPERATUR
der Kühlflüssigkeit: 6°C
s -AX
Betriebsdruck: 1000 kPa
s 6ERSORGUNGSSPANNUNG
230V - 50Hz
s %NERGIEVERBRAUCH
siehe Typenschild
s 3CHUTZGRAD)0
Die technischen Daten der thermo-
elektrischen Ventile sind wie folgt:
6ENTILEMIT
THERMOELEKTRISCHER3TEUERUNG
s "ETRIEBSDRUCKK0A
s 6ERSORGUNGSSPANNUNG
230V~50/60 Hz
s 2ATING3ICHERUNG6!
5 VA/IP 44
s 6ERSCHLUSSZEIT3EK
s -AX'LYKOLANTEIL
im Wasser: 50%
Weitere technische Daten
Alle anderen wichtigen technischen
Daten (Abmessungen, Gewichte,
Anschlüsse, Geräuschpegel, usw.)
sind an anderen Stellen dieses
Handbuchs, in der separaten tech-
nischen Dokumentation oder in den
Angebotsunterlagen enthalten.
Los datos fundamentales relativos
al ventilador convector y al intercam-
biador de calor son los siguientes:
6ENTILADORCONVECTOR
EINTERCAMBIADORDECALOR
s 4EMPERATURAMÈXIMA
del fluido termovector:
máx. 70°C
s 4EMPERATURAMÓNIMA
del fluido de enfriamiento:
mín. 6°C
s -ÈXIMA
presión de ejercicio: 1000 kPa
s 4ENSIONESDEALIMENTACIØN
230V - 50Hz
s #ONSUMODEENERGÓAELÏCTRICA
ver placa de datos técnicos
s 'RADODEPROTECCIØN)0
Los datos técnicos de las válvulas
con accionador termoeléctrico son
los siguientes:
6ÈLVULASCON
ACCIONADORTERMOELÏCTRICO
s 0RESIØNDEEJERCICIOK0A
s 4ENSIØNDEALIMENTACIØN
230V~50/60Hz
s 2ATINGPROTECCIØN6!
5 VA/IP 44
s 4IEMPODECIERRESEG
s #ONTENIDOMÈXIMO
de glicol en el agua: 50%
/TROSDATOSTÏCNICOS
Todos los otros datos técncicos im-
portantes (eida, pesos, conexiones,
ruido, etc.) se dan en otras partes
del presente Manual, en la docu-
mentación técnica.
De belangrijke gegevens met
betrekking tot de ventilator-
convector en de warmtewisselaar:
6ENTILATORCONVECTOR
ENWARMTEWISSELAAR
s -AXIMUMTEMPERATUUR
Vloeistof Thermovector:
max. 70°C
s -INIMUMTEMPERATUUR
koelvloeistof:
min. 6°C
s -AXIMALE
bedrijfsdruk: 1000 kPa
s 6OEDINGSSPANNING
230V - 50Hz
s %LEKTRISCH
energieverbruik: zie plaatje
met technische gegevens
s "ESCHERMINGSGRAAD)0
De technische gegevens van de
kleppen met thermo-elektrische
inschakeling:
+LEPPENMETTHERMO
ELEKTRISCHEINSCHAKELING
s "EDRIJFSDRUKK0A
s 6OEDINGSSPANNING
230V~50/60Hz
s 2ATING6!BESCHERMING
5 VA/IP 44
s 3LUITINGSTIJDSEC
s -AXIMAAL
glycolgehalte water: 50%
!NDERETECHNISCHEGEGEVENS
Alle andere belangrijke technische
gegevens (afmetingen, gewichten,
aansluitingen, lawaai, enz.) worden
geleverd in andere delen van de
Handleiding, in de technische
documentatie of door het technisch
personeel.
8 8A
LIMITI DI IMPIEGO OPERATING LIMITS LIMITES D’EMPLOI EINSATZGRENZEN LÍMITES DE USO GEBRUIKSLIMIETEN
SMALTIMENTO
Le parti di consumo e quelle sosti-
tuite vanno smaltite nel rispetto del-
la sicurezza e in conformità con le
norme di protezione ambientale.
WASTE DISPOSAL
Consumables and replaced parts
should be disposed of safely and
in accordance with environmental
protection legislation.
ÉLIMINATION ENTSORGUNG ELIMINACIÓN AFDANKING
Les consommables et les pièces
remplacées doivent être éliminés
en respectant les règles de sécu-
rité et les normes de protection de
l’environnement.
Verbrauchsteile und ersetzte Teile
müssen vorschriftsmäßig entsorgt
werden.
Las partes de consumo y las que
se sustituyen se eliminan respe-
tando la seguridad y de acuerdo
con las normas de protección del
medio ambiente.
De verbruiksonderdelen en vervangen
onderdelen worden afgedankt met
respect voor de veiligheidsvoorschriften
en overeenkomstig de milieuwetgeving.

270
Z
395
A
322
212
322
A
A
92
92
20276
C
16281
B
34
164
58
199
ø16
97
8 311
12 97 12
322
8 311
34
37
ø16
ø16
IN
OUT
A
B
C
Z
880
678
691
950
880
678
691
950
1185
983
996
1255
1185
983
996
1255
1234
MOD.
12341234
13 1113 1117 1417 14
5NITËIMBALLATA0ACKEDUNIT
5NITÏEMBALLÏE6ERPACKUNGDES'ERÊTES
5NIDADEMBALADA6ERPAKTEEENHEID
MOD.
5NITËNONIMBALLATA5NPACKEDUNIT
5NITÏSEULE5NVERPACKUNGDES'ERÊTES
5NIDADSINEMBALAR%ENHEIDZONDERVERPAKKING
1234
0,85 0,85 1,28 1,28
MOD.
1234
30
0,155
32
0,156
46
0,225
48
0,234
W
A
MOD.
(Z
ATTACCHI IDRAULICI - HYDRAULIC CONNECTIONS - WASSERANSCHLÜSSE
RACCORDS HYDRAULIQUES - CONEXIONES HIDRÁULICAS - HYDRAULISCHE AANSLUITINGEN
9 9A
CARATTERISTICHE
TECNICHE
TECHNICAL
CHARACTERISTIC
CARACTERISTIQUES
TECHNIQUES
TECHNISCHE
EIGENSCHAFTEN
CARACTERÍSTICAS
TÉCNICAS
TECHNISCHE
KARAKTERISTIEKEN
DIMENSIONI - DIMENSIONS - DIMENSIONS
DIMENSIONEN - DIMENSIÓN - AFMETINGEN
PESO - WEIGHT - POIDS
GEWICHT - PESO - GEWICHT
CONTENUTO ACQUA - WATER CONTENTS - CONTENANCE EAU
WASSERINHALT - CONTENIDO AGUA - WATERINHOUD
ASSORBIMENTO MOTORE - MOTOR ABSORPTION - CONSOMMATION MOTEUR
LEISTUNGSAUFNAHME MOTOR - COMSUMO MOTOR - MOTORABSORPTIE
,ITRI,ITERS,ITRES
,ITER,ITROS,ITER
kg
mm

 !
La posizione di installazione del-
l’unità, per ottenere il miglior rendi-
mento di funzionamento ed evitare
guasti o condizioni di pericolo, deve
avere i seguenti requisiti:
- L’altezza dal pavimento del filo
inferiore dell’unità deve essere
minimo di 2 m e massimo di 3 m
&IG"
- La parete su cui si intende fissa-
re l’unità deve essere robusta e
adatta a sostenerne il peso.
- Deve essere possibile lasciare
attorno all’unità uno spazio neces-
sario per eventuali operazioni di
manutenzione.
- Non devono essere presenti osta-
coli per la libera circolazione del-
l’aria sia dal lato aspirazione che,
in maggior luogo, su quello di
uscita aria; in questo particolare
caso non deve essere presente
nessun ostacolo ad una distanza
inferiore i 2 m. Ciò potrebbe ca-
usare turbolenze tali da inibire il
corretto funzionamento dell’ap-
parecchio.
- Deve possibilmente essere una
parete esterna in modo da poter
convogliare verso l’esterno il dre-
naggio della condensa.
- Non deve essere in una posizio-
ne tale che il flusso dell’aria sia
rivolto direttamente alle persone
sottostanti &IG#
- Non sia direttamente sopra ad
un apparecchio elettrodomestico
(televisore, radio, frigorifero, ecc.),
o sopra ad una fonte di calore
&IG$
&IG"
!BB"
&IG#
!BB#
The position for installation of the
unit, to obtain the best performance
and prevent breakdowns or hazards,
must have the following requisites:
- The bottom of the unit must be
at least 2 meters off the floor and
no more than 3 &IG"
- The wall on which the unit is
installed must be sturdy and able
to withstand its weight.
- It must be possible to leave room
around the unit for any maintenance
operations that may be necessary.
- There should be no obstacles
to the free circulation of air on
the intake side and, especially,
on the air outlet side; on this side,
in particular, there should be no
obstacles closer than 2 m. This
could cause turbulence that would
interfere with correct operation
of the unit.
- If possible, it should be installed
on an external wall so as to
convey the condensation drain
outside.
- It should not be installed in a
position where the air flow can
strike the people underneath
directly &IG#
- It should not be directly over
another appliance (television set,
radio, refrigerator, etc.), or over
a source of heat &IG$
Pour obtenir le meilleur rendement
de fonctionnement et éviter les pannes
ou les situations de danger, la position
d’installation de l’unité doit avoir les
caractéristiques suivantes:
- La hauteur du bord inférieur de
l’unité doit être au moins à 2 m et
au maximum à 3 m du sol &IG"
- Le mur sur le quel on souhaite
fixer l’unité doit être solide et apte
à en supporter le poids.
- Il faut prévoir de laisser l’espace
nécessaire autour de l’unité pour
d’éventuelles opérations d’entretien.
- Il ne doit y avoir aucun obstacle
pour la libre circulation de l’air
tant du côté de l’aspiration que,
à plus forte raison, sur celui de la
sortie de l’air; pour ce dernier cas
il ne doit y avoir aucun obstacle à
une distance inférieure à 2 m. Cela
pourrait causer des turbulences qui
pourraient empêcher le fonctionne-
ment correct del’appareil.
- Il est préférable, autant que possible,
que ce soit un mur donnant sur
l’extérieur de sorte que l’on puisse
diriger le drainage de la condensation
au dehors.
- L’installation ne doit pas être dans
une position telle que le soufflage
de l’air soit dirigé directement sur
les personnes placées au-dessous
&IG#
- Elle ne doit pas être directement
audessus d’un appareil électro-
ménager (téléviseur, radio, réfri-
gérateur, etc.), ou au-dessus d’une
source de chaleur &IG$
La posición de instalación de la uni-
dad, para obtener el mejor rendi-
miento de funcionamiento y evitar
daños o condiciones de peligro, tiene
que tener los siguientes requisitos:
- La altura desde el suelo del borde
inferior de la unidad tiene que
ser de un mínimo de 2 m y un
máximo de 3 m &IG"
- La pared sobre la que se quiere
fijar la unidad tiene que ser robu-
sta y apta para sostener el peso.
- Tiene que ser posible dejar
alrededor de la unidad un espacio
necesario para eventuales ope-
raciones de mantenimiento.
- No tiene que haber obstáculos
para la libre circulación del aire
tanto del lado de aspiración que,
sobre todo, del lado de salida de
aire; en este caso en particular
no tiene que haber ningún obstá-
culo a una distancia inferior de 2 m.
Esto podría causar turbulencias
tales que inhiban el correcto fun-
cionamiento del equipo.
- Posiblemente tiene que ser una
pared externa de modo tal de
poder transportar hacia el exterior
el drenaje de la condensación.
- No tiene que encontrarse en una
posición tal que el flujo de aire se
dirija directamente a las personas
subyacentes &IG#
- No se encuentre directamente por
encima de un electrodoméstico
(como por ejemplo: televisor, radio,
frigorífico, etc.), o sobre una fuente
de calor &IG$
Om het beste werkingsrendement te
bekomen en om defecten of gevaarlijke
situaties te vermijden, moet de
installatiepositie van de eenheid aan
de volgende vereisten voldoen:
- De hoogte boven de vloer van
de onderste lijn van de eenheid
moet minimaal 2 m en maximaal
3 m bedragen &IG"
- De wanden waarop men de eenheid
wil bevestigen, moet stevig zijn en
geschikt om het gewicht te dragen.
- Rond de eenheid moet men voldoende
ruimte kunnen laten voor eventuele
onderhoudswerkzaamheden.
- Er mogen geen obstakels aanwezig
zijn voor de vrije luchtcirculatie,
zowel aan de kant van de aanzuiging
als aan de kant van de luchtuitlaat,
wat nog belangrijker is; in dit laatste
geval mag er geen enkel obstakel
aanwezig zijn op een afstand van
minder dan 2 m. Dit zou turbulenties
kunnen veroorzaken, die bijgevolg de
correcte werking van het toestel
beletten.
- Indien mogelijk moet er een externe
wand zijn, zodat de afgevoerde
condens naar buiten kan worden
geleid.
- Die mag niet in een stand staan
waardoor de luchtstroom rechtstreeks
naar personen eronder is gericht
&IG#
- De positie mag niet rechtstreeks
boven een huishoudtoestel
(televisie, radio, koelkast, enz.)
of boven een warmtebron zijn
&IG$
Zur Gewährleistung einer einwandfreien
Funktionsweise und zur Vorbeugung von
Betriebsstörungen und Gefahren ist bei der
Wahl der Stelle, an der die Einheit installiert
werden soll, auf Folgendes zu achten:
- Der Abstand zwischen dem Fußboden
und der unteren Kante der Einheit
muss mind. 2 mbis max. 3 m
betragen !BB"
- Die Wand, an der die Einheit
befestigt wird, muss dem Gewicht
derselben standhalten.
- Die Einheit ist so anzubringen, dass
an dieser jederzeit und problemlos
eventuelle Wartungseingriffe
vorgenommen werden können.
- An der Luftansaug- und Luft-
auslassseite dürfen sich in einem
Abstand von mind. 2 m keine
Hindernisse befinden, da dies zu
Turbulenzen führen könnte, die
die einwandfreie Funktionsweise
des Gerätes beeinträchtigen
könnten.
- Nach Möglichkeit sollte eine
Außenwand vorhanden sein, damit
das Kondenswasser ins Freie
abgeleitet werden kann.
- Bei der Installation der Einheit
ist darauf zu achten, dass der
Luftstrom nicht direkt auf sich
darunter befindliche Personen
gerichtet ist !BB#
- Die Einheit darf nicht über einem
Elektrogerät (TV, Radio, Kühl-
schrank, usw.) oder über einer
Wärmequelle installiert werden
!BB$
SCELTA
DELLA POSIZIONE
DELL’UNITÀ
SELECTION
OF POSITION
OF THE UNIT
CHOIX
DE LA POSITION
DE L’UNITE
POSITIONIERUNG
DER EINHEIT
ELECCIÓN
DE LA POSICIÓN
DE LA UNIDAD
POSITIONERINGS-
EENHEID
&IG$
!BB$

 !
35°
70°
30°
30°
RAFFREDDAMENTO
CON FLUSSO
ARIA DI COMFORT 35˚
COOLING WITH
35° COMFORT AIR FLOW
REFROIDISSEMENT
AVEC FLUX
D'AIR DE CONFORT 35°
KÜHLUNG MIT
KOMFORT-LUFTFLUSS 35°
ENFRIAMIENTO
CON FLUJO DE AIRE
DE COMFORT 35˚
KOELING MET COMFORT
LUCHTSTROOM 35˚
RISCALDAMENTO
CON FLUSSO
ARIA DI COMFORT 70˚
HEATING WITH 70° COMFORT AIR FLOW
CHAUFFAGE AVEC FLUX D'AIR DE CONFORT 70°
HEIZUNG MIT KOMFORT-LUFTFLUSS 70°
CALEFACCIÓN CON FLUJO DE AIRE DE COMFORT 70˚
VERWARMING MET COMFORT LUCHTSTROOM 70˚

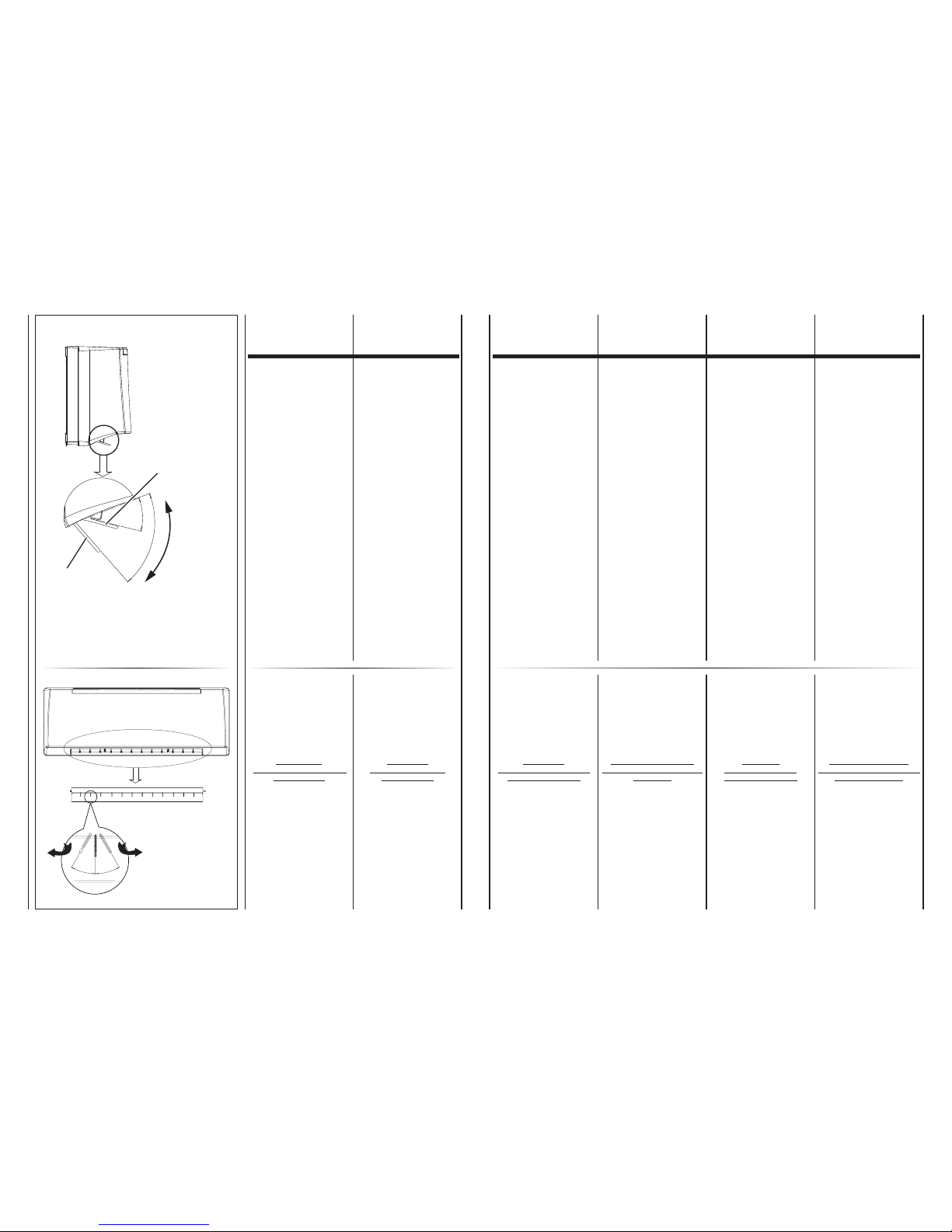

FLAP
GESTIONE FLUSSO ARIA
VERTICALE
Il flusso aria verticale
è regolabile manualmente.
FLAP
VERTICAL
AIR FLOW MANAGEMENT
The vertical air flow
can be manually adjusted.
FLAP
'%34)/.$5&,58$g!)2
VERTICAL
Le flux d'air vertical
peut être réglé manuellement.
FLAP
STEUERUNG VERTIKALER
LUFTFLUSS
Der vertikale Luftfluss
kann manuell geregelt werden.
FLAP
GESTIÓN DEL FLUJO DE AIRE
VERTICAL
El flujo de aire vertical puede
regularse de forma manual.
FLAP
BEHEER VERTICALE
LUCHTSTROOM
De verticale luchtstroom
kan handmatig worden geregeld.
ALETTE
GESTIONE FLUSSO ARIA
ORIZZONTALE
Il flusso aria orizzontale
(destra/sinistra)
è regolabile manualmente.
ATTENZIONE!
,AREGOLAZIONEVAEFFETTUATA
CONImAPFERMI
È possibile regolare le alette
fino ad un massimo
di 30° a destra
e fino ad un massimo
di 30° a sinistra.
La direzione
e la portata del flusso dell’aria
devono essere regolate
in modo che l’aria dall’unità
non soffi direttamente
sulle persone
che sono nel locale.
FLAPS
HORIZONTAL
AIR FLOW MANAGEMENT
The horizontal air flow
(right/left)
can be manually adjusted.
ATTENTION!
&LAPSMUSTBESTOPPED
WHENADJUSTING
The flaps can be adjusted
up to a maximum of 30°
to the right
and up to a maximum of 30°
to the left.
The air flow rate
and direction must be adjusted
so the air from the unit
does not directly blow
on people
present in the room.
AILETTES
'%34)/.$5&,58$g!)2
HORIZONTAL
Le flux d'air horizontal
(droit/gauche)
peut être réglé manuellement.
ATTENTION!
,ERÏGLAGEDOITÐTREEFFECTUÏ
AVECLESmAPSËLgARRÐT
Il est possible de régler
les ailettes jusqu'à 30°
maximum à droite
et jusqu'à 30°
maximum à gauche.
La direction
et le débit du flux d'air
doivent être réglés
afin que l'air de l'unité
ne souffle pas directement
sur les personnes
qui sont dans la pièce.
KLAPPEN
STEUERUNG HORIZONTALER
LUFTFLUSS
Der horizontale Luftfluss
(rechts/links)
kann manuell geregelt werden.
!#(45.'$IE2EGELUNG
HATBEISTILLSTEHENDEN+LAPPEN
ZUERFOLGEN
Die Klappen können
bis maximal 30° rechts
und bis maximal 30°
links eingestellt werden.
Die Richtung sowie
der Durchsatz des Luftflusses
müssen so geregelt werden,
dass die aus der Einheit
austretende Luft
nicht direkt die Personen
im Raum trifft.
ALETAS
GESTIÓN DEL FLUJO DE AIRE
HORIZONTAL
El flujo de aire horizontal
(derecha/izquierda) puede
regularse de forma manual.
ATENCIÓN!
,AREGULACIØNSEHACE
CONLOSmAPSPARADOS
Pueden regularse las aletas
hasta un máximo
de 30° hacia la derecha
y hasta un máximo
de 30° hacia la izquierda.
La dirección
y la capacidad del flujo del aire
deben regularse
de manera que el aire
de la unidad no sople
directamente hacia las personas
que están en la habitaciónœ.
VINNEN
BEHEER HORIZONTALE
LUCHTSTROOM
De horizontale luchtstroom
(rechts/links)
kan handmatig worden geregeld.
/0'%0!34$EREGELING
MOETWORDENUITGEVOERDTERWIJL
DEmAPSGESTOPTZIJN
De vinnen kunnen worden
geregeld tot een maximum
van 30° naar rechts
en tot een maximum
van 30° naar links.
De richting
en het debiet van de luchtstroom
moeten worden geregeld zodat
de lucht van de eenheid
niet rechtstreeks
op personen in het lokaal
gaat blazen.
CONTROLLO
DIREZIONE
FLUSSO ARIA
AIR FLOW
DIRECTION
CONTROL
CONTRÔLE
DE LA DIRECTION
$5&,58$g!)2
REGELUNG
DER LUFTFLUSS-
RICHTUNG
CONTROL
DE LA DIRECCIÓN
DEL FLUJO DE AIRE
CONTROLE
RICHTING
LUCHTSTROOM

 !
B
C
276
281
4
ø6
678
983
B
691
996
C
1 – 2
3 – 4
MOD.
10
1
2
OK
OK
0ARETIINCARTONGESSOOLEGNO
7OODORPLASTERBOARDWALLS
-URSENPLACOPLÉTREOUENBOIS
7ÊNDEAUS'IPSKARTONODER(OLZ
0AREDESDECARTØNYESOODEMADERA
7ANDENINGIPSPLAATOFHOUT
INSTALLAZIONE
MECCANICA
MECHANICAL
INSTALLATION
INSTALLATION
MECANIQUE
MECHANISCHE
INSTALLATION
INSTALACIÓN
MECÁNICA
MECHANISCHE
INSTALLATIE
1
2 6
3 4
5

 !
Nel caso l’apparecchio sia fornito
di valvola collegare i tubi di colle-
gamento alla valvola stessa.
Se l’apparecchio è usato per raf-
freddare, per evitare gocciolamento
di condensa, isolare le tubazioni e
la valvola.
Nei periodi estivi e per lunghi pe-
riodi di tempo con il ventilatore di-
sinserito, per evitare formazioni di
condensa all’esterno dell’apparec-
chio, si consiglia di intercettare
l’alimentazione della batteria.
Nel caso venga richiesta la va-
schetta supplementare, raccolta
condensa, questa va fissata alla
struttura dal lato attacchi e il tubo
di scarico condensa va collegato
a quest’ultima.
If the unit is fitted with a valve,
connect the connection pipes to
the valve.
If the unit is used for cooling,
insulate the pipes and valve to
avoid drops of condensate forming.
During the summer and when the
fan is inactive for long periods, you
are recommended to shut off the
water supply to the coil to avoid
condensation forming on the outside
of the unit.
If a supplementary condensate
drain pan is used, this should be
fixed to the connections side of
the frame and the condensate
drain pipe should be fastened to
the latter.
Si l’appareil est équipé d’une vanne,
brancher les tuyauteries de raccorde-
ment à cette même vanne.
Si on utilise l’appareil pour rafraîchir,
isoler les tuyauteries et la vanne
afin d’éviter des égouttements de
condensats.
Pendant l’été et lorsque le ventilateur
reste longtemps débranché, il est
conseillé d’isoler l’alimentation de la
batterie afin d’éviter les formations
de condensation à l’extérieur de
l’appareil.
Si le bac supplémentaire (de récupé-
ration des condensats) est demandé,
il doit être fixé à la structure du côté
des raccords et le tuyau d’évacuation
des condensats doit être raccordé
à ce bac.
Falls das Gerät mit Ventil ausgestattet
ist, die Anschlussleitungen mit dem
Ventil verbinden.
Wenn das Gerät zum Kühlen benutzt
wird, müssen die Rohrleitungen und das
Ventil isoliert werden, um ein Heraustropfen
von Kondenswasser zu vermeiden.
Im Sommer und wenn der Ventilator
für längere Zeit nicht benutzt wird,
empfiehlt sich, die Zuleitung zur
Batterie zu sperren, damit sich
außen am Gerät kein Kondens-
wasser bildet.
Falls eine zusätzliche Kondensat-
wanne verlangt wird, wird diese auf
der Anschlussseite an der Struktur
befestigt und die Kondensatablauf-
leitung wird daran angeschlossen.
Si el aparato lleva válvula, conectar
los tubos de enlace con la propia
válvula.
Si se usa el aparato para enfriar,
para evitar goteos de condensado
es preciso aislar las tuberías y la
válvula.
En las temporadas veraniegas y
cuando se prevea dejar apagado el
ventilador por mucho tiempo, para evitar
formaciones de condensado al exterior
del aparato se aconseja interceptar el
agua de alimentación de la batería.
En el caso de que se requiera la
pileta suplementaria, de recogida
del condensado, es preciso fijarla
a la estructura por el lado conexiones
y el tubo de descarga del conden-
sado debe conectarse a esta última.
Indien het apparaat uitgerust is met
een klep, sluit u de buizen rechtstreeks
aan op de klep.
Als het apparaat wordt gebruikt om
af te koelen, en om het druppelen
van condenswater te voorkomen,
isoleert u de buizen en de klep.
In de zomermaanden en indien de
ventilator lange tijd niet wordt gebruikt,
is het raadzaam de voeding van de
batterij te onderbreken, om de vorming
van condensatievocht aan de buitenkant
van het apparaat te voorkomen.
Als voor het opvangen van het
condensatievocht het gebruik van
een bijkomende opvangbak wordt
gevraagd, wordt deze bevestigd
aan de structuur, aan de zijde van
de aansluitingen; de afvoerbuis
wordt aangesloten aan deze laatste.
OUT
IN
3%
8
COLLEGAMENTO
IDRAULICO
HYDRAULIC
CONNECTIONS
RACCORDEMENT
HYDRAULIQUE WASSERANSCHLUSS
ENLACE
HIDRÁULICO
HYDRAULISCHE
AANSLUITING
PRESSIONE MASSIMA
$)%3%2#):)/K0A
MAXIMUM WORKING
02%3352%K0A
PRESSION MAXI
$%3%26)#%K0A
MAXIMALE
"%42)%"3$25#+K0A
PRESIÓN MÁXIMA
$%/0%2!#)».K0A
MAXIMALE
"%$2)*&3$25+K0A
USARE SEMPRE
CHIAVE E CONTROCHIAVE
PER L’ALLACCIAMENTO
DELLA BATTERIA
!,,%45"!:)/.)
ALWAYS USE
TWO SPANNERS
TO CONNECT
THE HEAT EXCHANGER
4/4(%0)0%3
UTILISER TOUJOURS
UNE CLE
ET UNE CONTRE-CLE
POUR LE RACCORDEMENT
DE LA BATTERIE
!58459!54%2)%3
FÜR DEN ANSCHLUSS
DER BATTERIE
AN DIE ROHRLEITUNGEN
IMMER SCHLÜSSEL
UND GEGENSCHLÜSSEL
"%.54:%.
USAR SIEMPRE
LLAVE Y CONTRALLAVE
PARA ENLAZAR
LA BATERÍA
!,!345"%2¶!3
GEBRUIK
STEEDS SLEUTELS
EN TEGENSLEUTELS
OM DE BATTERIJ
TE VERBINDEN
-%4$%"5):%.
PREVEDERE SEMPRE
UNA VALVOLA
DI INTERCETTAZIONE
$%,&,533/)$2!5,)#/
ALWAYS
FIT A GATE VALVE
).4(%7!4%2#)2#5)4
PREVOIR TOUJOURS
UNE VANNE D’ARRET
$5&,58(9$2!5,)15%
IMMER EIN SPERRVENTIL
DES WASSERFLUSSES
).34!,,)%2%.
PREVER SIEMPRE
UNA VÁLVULA
DE ABRE-CIERRE
DEL FLUJO HIDRÁULICO
VOORZIE STEEDS EEN
2%4/52+,%0
ATTENZIONE!
È CONSIGLIATO SIFONARE
LO SCARICO
DELLA CONDENSA,
INSTALLARE
IL TUBO
DI SCARICO CONDENSA
CON UNA PENDENZA
$)!,-%./CMMETRO
IMPORTANT!
YOU ARE RECOMMENDED
TO FIT A SIPHON
ON THE CONDENSATE
$2!).).34!,,
A CONDENSATE
DRAIN PIPE
WITH A SLOPE OF
!4,%!34CMMETRE
ATTENTION!
IL EST CONSEILLE DE
SIPHONER L’EVACUATION
DES CONDENSATS
ET D’INSTALLER LE TUYAU
D’EVACUATION
DES CONDENSATS
AVEC UNE PENTE
$!5-/).3CMM
ACHTUNG!
DER KONDENSATAUSLASS
SOLLTE MÖGLICHST MIT
EINEM SIPHON VERSEHEN,
UND DIE KONDENSAT-
ABLAUFLEITUNG
MIT EINER NEIGUNG VON
-).$%34%.3CM-ETER
).34!,,)%247%2$%.
ATENCIÓN!
SE ACONSEJA COLOCAR
UN SIFÓN EN LA DESCARGA
DEL CONDENSADO,
INSTALAR EL TUBO
DE DESCARGA
DEL CONDENSADO
CON UNA PENDIENTE DE
0/2,/-%./3CMMETRO
OPGELET!
HET IS RAADZAAM
DE AFVOERBUIS VAN HET
CONDENSATIEVOCHT
TE HEVELEN,
EN DE AFVOERBUIS
TE INSTALLEREN MET EEN
HELLING VAN MINSTENS
CMMETER

Collegamenti eseguiti
in fabbrica
Collegamenti a cura
dell’installatore
Uscita
Outlet
Sortie
Entrata
Inlet
Entrée
3
12
45
45
3
Connections carried
out by the installer
Connections carried
out in the factory
Raccordements à
réaliser par l'installateur
Raccordements
effectués en usine
Austritt
Salida
Eintritt
Entrada
3
12
45
45
3
Vom Installateur
auszuführende Anschlüsse
Werksseitig ausgeführte
Anschlüsse
Conexiones que debe
realizar el instalador
Conexiones realizadas
en fábrica
Ventilatore
2Scambiatore di calore
3Sfiato aria manuale
4Giunto di collegamento
(fornito a corredo)
5Valvola
di intercettazione a sfera
Fan
2Heat exchanger
3Air valve
4Joint (supplied)
5Ball shutoff valve
Ventilateur
2Échangeur de chaleur
3Purgeur air manuel
4Manchette de raccord (fourni)
5Vanne d’arrêt à bille
Ventilator
2Wärmetauscher
3Manuelle Entlüftung
4Anschluss (mitgeliefert)
5Kugelabsperrventil
Ventilador
2Intercambiadores de calor
3Purgador de aire manual
4Junta de conexión
(entregada juntocon el aparato)
5Válvula de corte de esfera
Ventilator
2Warmtewisselaar
3Handmatige ontluchting
4Verbindingselement
(meegeleverd)
5Kogelafsluitklep
 !

56
19040
31
63
77
IN
OUT
77
IN
OUT
56
19040
31
63
Kvs 2,5
Kvs 1,6
40
30
20
10
9
8
7
6
5
4
3
2
1
100 200 300 400 600 800 1000 2000 3000 4000
Portata acqua (l/h) - Water flow (l/h)
Débit d’eau (l/h) - Wasserdurchflussmenge (l/h)
Caudal de agua (l/h) - Waterdebiet (l/h)
Dp - kPa
6ALVOLAAVIEPERBATTERIAPRINCIPALEFV2S
Valvola a 2 vie ON-OFF 230 V (accessorio optional).
FV2S WAYVALVEFORMAINCOIL
Control valve kit: 2 way valve, ON-OFF, with electric motor and mounting kit (optional).
6ANNEPOURBATTERIEPRINCIPALEFV2S
Vanne 2 voies (ON-OFF), avec servomoteur et kit de montage (option).
7EGE7ASSERVENTILFàR(AUPTREGISTERFV2S
2-Wege-Wasserventil ON-OFF 230 V mit elektrischem Motor und Montage KIT (optional).
6ÈLVULAPARABATERÓAPRINCIPALFV2S
Válvula eléctrica de dos vías ON-OFF, con actuador eléctrico y kit de montaje (opción).
4WEEWEGSHOOFDKLEPVOORHOOFDBATTERIJFV2S
Tweewegsklep ON-OFF 230 V (optioneel accessoire).
6ALVOLAAVIEPERBATTERIAPRINCIPALEFVBS
Valvola acqua a tre vie ON-OFF 230 V e kit di montaggio (accessorio optional).
FVBS MAINBATTERYWAYVALVE
Control valve kit: 3 way valve, ON-OFF, with electric motor and mounting kit (optional).
6ANNEPOURBATTERIEPRINCIPALEFVBS
Vanne 3 voies (ON-OFF), 230V et kit de montage (option).
7EGE7ASSERVENTILFàR(AUPTREGISTERFVBS
3-Wege-Wasserventil ON-OFF 230 V mit elektrischem Motor und Montage KIT (optional).
6ÈLVULAPARABATERÓAPRINCIPALFVBS
Válvula agua de tres vías ON-OFF, con actuador eléctrico y kit de montaje (opción).
+LEPVOORHOOFDBATTERIJFVBS
Driewegswaterklep ON-OFF, met elektrische bediening en montagekit (optioneel accessoire).
 !
Non montata
.OTlTTED
À monter
Nicht Montiert
.OMONTADA
.IETGEMONTEERD
6ALVOLA
6ALVE
Vanne
7ASSERVENTIL
6ÈLVULA
+LEP #ODICE#ODE!RT.R#ØDIGO
9025321W/H
9025323W/H
VIEWAYVOIES
7EGEVÖAS
$RIEWEGSWATERKLEP
9025311W/H
9025313W/H
VIEWAYVOIES
7EGEVÖAS
4WEEWEGSKLEP
15
20
DN
1/2” G
3/4” G
(Ø
1,6
2,5
+VS
1 – 2
3 – 4
MOD.

 !
COLLEGAMENTI
ELETTRICI
ELECTRICAL
CONNECTIONS
BRANCHEMENTS
ELECTRIQUES
ELEKTRO-
ANSCHLÜSSE
CONEXIONES
ELECTRICAS
ELEKTRISCHE
AANSLUITINGEN
0RESCRIZIONIGENERALI
s 0RIMA DI INSTALLARE IL VENTILCON
vettore verificare che la tensione
nominale di alimentazione sia
di 230V - 50 Hz.
s !SSICURARSI CHE LIMPIANTO ELET
trico sia adatto ad erogare, oltre
alla corrente di esercizio richie-
sta dal ventilconvettore, anche la
corrente necessaria per alimen-
tare elettrodomestici ed appa-
recchi già in uso.
s Effettuare i collegamenti elettrici
secondo le leggi e le norme na-
zionali vigenti.
s A monte dell’unità prevedere un
interruttore onnipolare con di-
stanza minima dei contatti di 3,5
mm.
Occorre sempre effettuare la mes-
sa a terra dell’unità.
Togliere sempre l’alimentazione
elettrica prima di accedere alla
macchina.
)NDICAZIONI
PERILCOLLEGAMENTO
L’apparecchio è equipaggiato di
una morsettiera di collegamento
posta sulla fiancata interna, lato
opposto attacchi idraulici. Il colle-
gamento deve essere effettuato
rispettando gli schemi elettrici ri-
portati sul presente libretto.
L’installatore dovrà prevedere l’in-
gresso dei cavi di collegamento
utilizzando gli accessi previsti, ov-
vero:
s DA MURO UTILIZZANDO LAPERTURA
posteriore resa disponibile in
corrispondenza della fiancata.
La morsettiera montata sul ventil-
convettore è già predisposta per il
collegamento ai diversi comandi
secondo le indicazioni fornite nel-
la sezione “Comandi e Schemi
elettrici”.
'ENERALINSTRUCTIONS
s
Before installing the fan coil, make
sure the rated voltage of the power
supply is 230V - 50 Hz.
s -AKE SURE THAT IN ADDITION TO
supplying the working current
required by the fan coil, the mains
electrical supply is also able to
supply the current necessary
to operate other household
appliances and units.
s 0ERFORM ELECTRICAL CONNECTIONS
in accordance with laws and
regulations in force in the country
concerned.
s 5PSTREAM OF THE UNIT lT AN
omnipolar switch with minimum
contact distance of 3,5 mm.
The unit must always be earthed.
Always disconnect the electrical
power supply before opening the
unit.
Connection instructions
The unit is fitted with a connection
terminal board on the internal side
panel on the opposite side to the
hydraulic couplings. To connect,
respect the wiring diagrams in this
booklet.
The installer must bring the connecting
wires into the unit through the access
points provided:
s WALLMOUNTED USING THE REAR
access point corresponding to
the side panel.
The terminal board on the fan coil
is designed for connection to the
various controls following the
instructions provided in the section
“Controls and Electrical Wiring
Diagrams”.
Instructions
s !VANT DINSTALLER LE VENTILOCON
vecteur vérifier que la tension
d’alimentation nominale est de
230V - 50Hz.
s 3ASSURER QUE LA PUISSANCE DE
l’installation électrique est suffi-
sante pour fournir le courant de
marche pour le ventilo-convecteur
ainsi que le courant nécessaire
pour alimenter les électroménagers
et les appareils déjà utilisés.
s %FFECTUER LES BRANCHEMENTS
électriques selon la législation et
les normes nationales en vigueur.
s %N AMONT DE LUNITÏ PRÏVOIR UN
interrupteur unipolaire avec
distance minimum des contacts
de 3,5 mm.
Il faut toujours effectuer la mise à
la terre de l’unité.
Débrancher toujours la machine
avant d’y accéder.
)NDICATIONS
POURLERACCORDEMENT
L’appareil est équipé d’un bornier
de raccordement placé sur le côté
intérieur, du côté opposé aux raccords
hydrauliques. Le raccordement
doit être effectué en respectant
les schémas électriques donnés
dans cette notice.
L’installateur devra prévoir l’entrée
des câbles de raccordement en uti-
lisant les accès prévus, c’est-à-dire:
s sur le mur en utilisant l’ouverture
postérieure disponible près du
côté.
Le bornier monté sur le ventilo-
convecteur est déjà prêt pour la
connexion des différentes com-
mandes selon les instructions fournies
dans la section “Commandes et
Schémas électriques”.
!LLGEMEINE!NWEISUNGEN
s 6OR DER )NSTALLATION DES +LIMA
konvektors sicherstellen, dass
die nominale Versorgungs-
spannung 230V - 50 Hz beträgt.
s 3ICHERSTELLENDASS DIE%LEKTRO
anlage in der Lage ist, neben
dem Klimakonvektor auch die
anderen Haushaltsgeräte zu
versorgen.
s $IE %LEKTROANSCHLàSSE MàSSEN
gemäß der einschlägigen Gesetze
und Vorschriften hergestellt
werden.
s $EM 'ERÊT EINEN ALLPOLIGEN
Schalter mit einer Kontaktöffnung
von mindestens 3,5 mm vorschalten.
Das Gerät vorschriftsmäßig erden.
Vor dem Zugriff auf das Geräte-
innere stets die Spannungs-
versorgung unterbrechen.
!NLEITUNGEN
FàRDEN!NSCHLUSS
Das Gerät ist mit einer Anschluss-
klemmleiste ausgestattet, die an
der inneren Seitenwand, gegenüber
den Wasseranschlüssen unter-
gebracht ist. Für den Anschluss
müssen die in dieser Betriebs-
anleitung enthaltenen Schaltpläne
befolgt werden.
Der Installateur muss die Durch-
gänge der Anschlusskabel an den
vorhergesehenen Stellen ausführen,
und zwar:
s
Von der Wand her unter Verwendung
der hinteren Öffnung auf Höhe
der Seitenwand.
Die am Klimakonvektor montierte
Klemmleiste ist bereits für den
Anschluss der verschiedenen
Steuerungen gemäß der Anleitungen
des Kapitels “Steuerungen und
Schaltpläne” vorbereitet.
0RESCRIPCIONESGENERALES
s !NTES DE INSTALAR EL VENTILADOR
convector verificar que la tensión
nominal de alimentación sea de
230 V - 50 Hz.
s Asegurarse de que la instalación
eléctrica sea apta para distribuir,
además de la corriente de ejer-
cicio requerida por el ventilador
convector, la corriente necesaria
para alimentar electrodomésticos
que ya se estuvieran usando.
s %FECTUARLASCONEXIONESELÏCTRI
cas de acuerdo con las leyes y
las normativas nacionales vigentes.
s Prever, más arriba de la unidad,
un interruptor omnipolar con una
distancia mínima de los contac-
tos de 3,5mm.
Realizar siempre la toma de tierra
de la unidad.
Retirar siempre la corriente eléctri-
ca antes de acceder a la máquina.
)NDICACIONES
PARALACONEXIØN
El aparato está equipado con una
caja de bornes de conexión situa-
da en el lateral interno, en el lado
opuesto a las conexiones hidráuli-
cas. La conexión se tiene que
realizar respetando los esquemas
eléctricos que figuran en el pre-
sente manual.
El instalador deberá prever la en-
trada de los cables de conexión
usando los accesos previstos, es
decir:
s DESDELAPAREDUSANDOLAAPER
tura posterior disponible en el
lateral.
La caja de bornes montada sobre
el ventilador convector ya está pre-
parada para la conexión a los distin-
tos mandos de acuerdo con las
indicaciones dadas en la sección
“Mandos y Esquemas eléctricos”.
!LGEMENEVOORSCHRIFTEN
s !LVORENSDEVENTILATORCONVECTOR
te installeren, wordt gecontroleerd
of de nominale voedingsspanning
gelijk is aan 230V - 50 Hz.
s 7AAKEROVERDATDEELEKTRISCHE
installatie in staat is om, naast
de bedrijfstroom vereist door de
ventilatorconvector, de nodige
energie te leveren voor de voeding
van de reeds in gebruik zijnde
huishoudtoestellen en apparaten.
s $E ELEKTRISCHE AANSLUITINGEN
uitvoeren volgens de geldende
nationale wetgevingen en normen.
s Stroomopwaarts van de eenheid
wordt een meerpolige schakelaar
voorzien met een minimale afstand
tussen de polen van 3,5 mm.
De eenheid moet in elk geval worden
uitgerust met een aardaansluiting.
Koppel altijd eerst de elektrische
voeding los alvorens aan het
apparaat te komen.
!ANWIJZINGEN
VOORDEAANSLUITING
Het apparaat is uitgerust met een
aansluitklemmenbord dat zich
aan de binnenkant bevindt, op de
wand tegenover de hydraulische
aansluitingen. De aansluiting dient
te worden uitgevoerd conform de
schakelschema’s in deze handleiding.
De monteur zal een kabelingang
moeten verwezenlijken door de
toegangen die voorzien werden te
gebruiken, d.w.z.:
s
aan de muur door de beschikbare
opening achteraan te gebruiken,
overeenstemmend met de zijkant.
Het klemmenbord gemonteerd op
de ventilatorconvector is al uitgerust
voor de verbinding met de verschillende
bedieningen volgens de aanwijzingen
in de afdeling “Bedieningen en
elektrische schema’s”.

BK (III)
OG (II)
RD (I)
(N) BU
230Vac
123456
Speed
M
PE L N
230Vac
50Hz
N L PE
13
10 12 14 11 15
798
546
M
E
230V
50Hz
RD BU
OG
BK
GNYE
BU
BN
MFC
GNYE
GNYE
GNYE
 !
COMANDI
E SCHEMI ELETTRICI
ELECTRICAL
CONTROLS AND
WIRING DIAGRAMS
COMMANDES
ET SCHEMAS
ELECTRIQUES
STEUERGERÄTE
UND SCHALTPLÄNE
MANDOS
Y ESQUEMAS
ELÉCTRICOS
BEDIENINGEN
EN ELEKTRISCHE
SCHEMA’S
I venticonvettori sono dotati di mor-
settiera alla quale vanno allacciati i
fili provenienti dal comando remoto.
Al comando può essere allacciato
un solo ventilconvettore; per otte-
nere il controllo di più ventilcon-
vettori con un unico comando è
necessario che ogni apparecchio
sia corredato di un selettore di ve-
locità SEL che, su segnale del co-
mando remoto centralizzato, azio-
nerà il proprio apparecchio.
I ventilconvettori dispongono di un
ventilatore con motore a 6 velocità
di cui solo 3 collegate alla morset-
tiera. Le velocità motore sono otte-
nute a mezzo di un autotrasforma-
tore. Se si volesse intervenire in
cantiere sulle velocità è sufficiente
spostare il collegamento dei cavi
velocità (rosso, arancio e nero) col-
legati all’autotrasformatore seguen-
do la numerazione indicata nello
schema. La connessione nr. 6 del-
l’autotrasformatore corrisponde
alla velocità 1 della tabella ripor-
tata sul catalogo commerciale. A
seguire tutte le altre velocità.
The fan coils have a screw terminal
board to which the wires from the
remote control unit are connected.
Only one fan coil can be connected
to the control unit. To control more
than one fan coil with a single control
unit, each appliance must be fitted
with an SEL speed selector which
controls that particular unit according
to the signal received from the
centralised remote control unit.
The fan coil comes equipped with
a fan that has a 6 speed motor, of
which only 3 are connected to the
terminal board. Motor speeds are
obtained through an auto-transformer.
If wanting to make changes to the
speed on the spot, it is sufficient to
move the speed cable connections
(red, orange and black), that are
connected to the auto-transformer,
following the numbering in the
diagram. The no. 6 connection on
the auto-transformer corresponds
to speed 1 from the table included
in the sales catalogue. All other
speeds follow the same connection
logic.
Les ventilo-convecteurs sont équipés
d’un bornier à vis dans lequel doivent
être raccordés les conducteurs provenant
de la commande à distance.
A la commande ne peut être raccordé
qu’un seul ventilo-convecteur. Pour
obtenir le contrôle de plusieurs
ventilo-convecteurs avec une seule
commande, il faut que chaque
appareil soit équipé d’un sélecteur
de vitesse SEL. Sur signal de la
commande à distance centralisée,
chaque sélecteur actionnera l’ap-
pareil sur lequel il est installé.
Les ventilo-convecteurs disposent
d’un ventilateur équipé d’un moteur
à 6 vitesses dont seulement 3 sont
branchés sur le bornier. Les vitesses
du moteur sont obtenues au moyen
d’un autotransformateur. Si l’on
voulait intervenir sur le chantier sur
les vitesses il suffit de déplacer le
branchement des câbles de la
vitesse (rouge, orange et noir) reliés
à l’autotransformateur en suivant la
numération indiquées sur le schéma.
La connexion n.6 de l’autotransformateur
correspond à la vitesse 1 du tableau
mentionné sur le catalogue commercial.
Ainsi de suite pour toutes les autres
vitesses.
Die Gebläsekonvektoren sind mit
Schraubklemmenbrett ausgestattet,
in das das am Gerät zu befestigende
Steuerungsklemmenbrett gesteckt
werden muss bzw. an das die von
der Fernsteuerung kommenden Drähte
angeschlossen werden müssen.
An der Steuerung kann nur ein
Gebläse-konvektor angeschlossen
werden. Um mehrere Gebläse-
konvektoren mit einer einzigen
Steuerung zu bedienen, muss jedes
Gerät mit einem Drehzahlwähl-
schalter SEL ausgestattet werden,
der auf Signal der zentralisierten
Fernbedienung sein Gerät betätigt.
Die Gebläse-Konvektoren besitzen
einen Gebläsemotor mit 6 Drehzahl-
stufen, von denen nur 3 an die
Klemmleiste angeschlossen sind.
Die Motordrehzahlen werden über
einen Spartransformator geregelt.
Sollen die Drehzahlen vor Ort geändert
werden, genügt es, die Anschlüsse
der am Spartransformator angesch-
lossenen Drehzahlkabel (rot, orange
und schwarz) zu versetzen und dabei
die im Plan angegebene Nummerierung
zu beachten. Anschluss Nr. 6 des
Spartransformators entspricht
Drehzahl 1 der im Verkaufskatalog
abgedruckten Tabelle. Analog für
alle anderen Drehzahlen.
Los ventiloconvectores están dota-
dos de regleta a la que se conectan
los cables procedentes del mando
a distancia.
Con el control es posible conectar
un solo fan coil. Para lograr con-
trolar varios fan coils mediante un
solo control es preciso que cada
aparato tenga un selector de velo-
cidad, SEL el cual, sobre la base
de la señal del mando a distancia
centralizado, accionará al propio
aparato.
Los ventiloconvectores cuentan
con un ventilador con motor de 6
velocidades, de las cuales sólo 3
conectadas al bornero. Las veloci-
dades del motor se obtienen me-
diante un autotransformador. Si en
la obra se desea intervenir sobre
las velocidades, es suficiente de-
splazar la conexión de los cables
de velocidad (rojo, anaranjado y
negro) conectados al autotransfor-
mador siguiendo la numeración que
se muestra en el esquema. La co-
nexión nr. 6 del autotransformador
corresponde a la velocidad 1 de la
tabla presente en el catálogo co-
mercial. Y así sucesivamente para
las otras velocidades.
De ventilatorconvectors zijn voorzien
van een klemmenbord met schroeven
waarin het mannelijke klemmenbord
van de bediening dat aan boord
bevestigd moet worden of waaraan de
snoeren die uit de afstandsbediening
komen vastgekoppeld moeten worden.
Aan de bediening kan slechts
één ventilatorconvector worden
gekoppeld; om meerdere ventilator-
convectors te bedienen met één
enkele bediening, moet elk apparaat
uitgerust zijn met een snelheids-
schakelaar SEL die, op een signaal
van de centrale afstandsbediening,
zijn aangesloten apparaat in werking
stelt.
De ventilators-convectors beschikken
over een ventilator met motor op
6 snelheden, waarvan slechts 3
aangesloten op het klemmenbord.
De motorsnelheden worden verkregen
door middel van een autotransformator.
Indien men op de werf wenst in te
grijpen op de snelheden, volstaat het
de aansluiting van de snelheidkabels
(rood, oranje en zwart) aangesloten
op de autotransformator te verplaatsen
volgens de nummering aangeduid in
het schema. De aansluiting nr. 6 van
de autotransformator komt overeen met
de snelheid 1 van de tabel vermeld op
de commerciële catalogus. Werk naar
analogie voor alle andere snelheden.

 !
MC = Morsettiera
del cablaggio
MFC = Morsettiera
del FAN COIL
M = Motoventilatore
E= Valvola acqua
(IMPIANTO A 2 TUBI)
% = Valvola acqua CALDA
o resistenza elettrica
E2 = Valvola acqua FREDDA
= Estate - aria fredda
= Inverno - aria calda
CH = Cambio
stagionale esterno
EH = Resistenza elettrica
SA = Sonda aria
TMM = Sonda di minima TMM
TME = Sonda di minima TME
1 =
Sezionatore con un polo
protetto da fusibile
(raccomandato)
GNYE = Giallo/Verde
RD = Rosso = Minima
OG = Arancio = Media
BK = Nero = Massima
BN = Marrone
BU = Blu
MC = Wiring
terminal board
MFC = Fan coil
terminal board
M = Fan
E= Water valve
(two tube unit)
% = Hot water valve
or electrical heater
E2 = Cold water valve
= Summer - cold air
= Winter - warm air
CH = External season mode
switch-over
EH = Electrical heater
SA = Air probe
TMM = TMM low temperature
(cut-out thermostat)
TME = TME low temperature
(cut-out thermostat)
1 = Circuit breakers
with one pole protected
by fuse (recommended)
GNYE = Yellow/Green
RD = Red = Low
OG = Orange = Medium
BK = Black = High
BN = Brown
BU = Dark blue
MC = Bornier du câblage
MFC = Bornier
du ventilo-convecteur
M = Motoventilateur
E = Vanne à eau
(installation à 2 tubes)
% = Vanne eau chaude
ou résistance électrique
E2 = Vanne eau froide
= Eté - air froid
= Hiver - air chaud
CH = Changement de saison
extérieur
EH = Résistance électrique
SA = Sonde air
TMM = Sonde de température
minimun TMM
TME = Sonde de température
minimun TME
1 = Interrupteur
avec une pôle
protégé par fusible
(recommandé)
GNYE = Juane/Vert
RD = Rouge = Mini
OG = Orange = Moyenne
BK = Noir = Maxi
BN = Marron
BU = Bleu foncé
MC = Verdrahtungs-
Klemmenbrett
MFC = Klemmenbrett
des FAN COIL
M = Motorventilator
E= Wasserventil (Anlage
mit zwei Rohren)
% = Warmwasserventil oder
Elektrischer Widerstand
E2 = Kaltwasserventil
= Sommer - kalte Luft
= Winter - warme Luft
CH = Externer
Betriebsartenwechsel
EH = Elektrischer Widerstand
SA = Luftsonde
TMM = Mindesettemperatur-
sonde TMM
TME = Mindesettemperatur-
sonde TME
1 = Hauptschalter
(empfohlen)
GNYE = Gelb/Groen
RD = Rot = Min
OG = Orange = Med
BK = Schwarz = Max
BN = Braun
BU = Blau
MC = Borna de conexión
de cableado
MFC = Borna de conexión
del ventiloconvector
M= Motoventilador
E= Válvula agua (sistema de
climatización a 2 tubos)
% = Válvula agua caliente
o resistencia eléctrica
E2 = Válvula agua fría
= Verano - aire frio
= Invierno - aire caliente
CH = Cambio externo
de temporada
EH = Resistencia eléctrica
SA = Sonda de aire
TMM = Sonda TMM de mínima
TME = Sonda TME de mínima
1 = Interruptor de maniobra
seccionator de una polo
protección con fusible
(recomendado)
GNYE = Amarillo/Verde
RD = Rojo = Mínima
OG = Naranja = Media
BK = Negro = Máxima
BN = Marrón
BU = Azul
MC = Klemmenbord
bekabeling
MFC = Klemmenbord
ventilatorconvector
M = Motorventilator
E= Waterklep
(2-buizige installatie)
% = Klep WARM water of
elektrische weerstand
E2 = Klep KOUD water
= Zomer - koude lucht
= Winter - warme lucht
CH = Externe
seizoenomschakeling
EH = Eelektrische weerstand
SA = Luchtsonde
TMM = Uitschakel-
thermostaat TMM
TME = Uitschakel-
thermostaat TME
1 = Polige schakelaar met
een zekering beveiligd
(aanbevolen)
GNYE = Geel/Groen
RD = Rood = Minima
OG = Oranje = Media
BK = Zwart = Massima
BN = Bruin
BU = Donkerblauw
LEGENDA LEGEND LÉGENDE LEGENDE LEYENDA LEGENDE
A A
s )NSTALLATIONSANSVANNES
s 4HERMOSTAT
sur le ventilateur A
s /HNEVENTILE3YSTEM
s 4EMPERATURREGELUNG
am Ventilator A
s )NSTALACIØNSINVÈLVULAS
s 4ERMOSTATACIØN
sobre el ventilador A
s )NSTALLATIE:ONDERKLEPPEN
s 4HERMOSTATISCHE
regeling ventilator
B
s )NSTALLATIONËTUBES
(1 vanne)
s 4HERMOSTATATION
sur le vanne
B
s ,EITER3YSTEM
(1 Ventil)
s 4EMPERATURREGELUNG
der Ventil
B
s )NSTALACIØNCONTUBOS
(1 válvula)
s 4ERMOSTATACIØN
sobre la válvula
B
s )NSTALLATIEMETLEIDINGEN
(1 klep)
s 4HERMOSTATISCHE
regeling klep
C
s )NSTALLATIONËTUBES
(2 vannes)
s 4HERMOSTATATION
sur les vannes
C
s ,EITER3YSTEM
(2 Ventilen)
s 4EMPERATURREGELUNG
der Ventile
C
s )NSTALACIØNCONTUBOS
(2 válvulas)
s 4ERMOSTATACIØN
sobre las válvulas
C
s )NSTALLATIEMETLEIDINGEN
(2 kleppen)
s 4HERMOSTATISCHE
regeling kleppen
s )MPIANTOSENZAVALVOLE
s 4ERMOSTATAZIONE
sul motore A
s 7ITHOUTVALVESINSTALLATION
s 4HERMOSTATICCONTROL
on the fan
B
s )MPIANTOTUBI
(1 valvola)
s 4ERMOSTATAZIONE
sulla valvola
B
s TUBEINSTALLATION
(1 valve)
s 4HERMOSTATICCONTROL
on the valve
C
s )MPIANTOTUBI
(2 valvole)
s 4ERMOSTATAZIONE
sulle valvole
C
s TUBEINSTALLATION
(2 valves)
s 4HERMOSTATICCONTROL
on the valves

N L PE
13
10 12 14 11 15
798
546
M
230V
50Hz
MFC
OG
BK
RD
BU
BU
BK
GNYE
56
N
BU
GNYE
L
4
PE
TMM
PE
L N
Q1
230Vac
50Hz
12345
BU BU
BU
BK
N L
BK
BK
GNYE
GNYE
TMM
VARIANTE
PER L’APPLICAZIONE
DEL TERMOSTATO
DI MINIMA
TMM
(adatto unicamente
per funzionamento nel ciclo
invernale di riscaldamento)
VARIANT
FOR APPLICATION
OF TMM
LOW TEMPERATURE
CUT-OUT THERMOSTAT
(suitable
for winter heating mode
operation only)
VARIANTE
POUR L’APPLICATION
DU THERMOSTAT
DE TEMPÉRATURE MINIMUM
4--
(adaptée uniquement
au fonctionnement en cycle
hiver de chauffage)
VARIANTE
FÜR DIE ANBRINGUNG
DES MINDESTTEMPERATUR-
THERMOSTATS
TMM
(geeignet ausschließlich
für den Heizbetrieb
im Winter)
VARIANTE
PARA LA APLICACIÓN
DEL TERMOSTATO
DE MÍNIMA
4--
(apto sólo para
el funcionamiento en el ciclo
invernal de calefacción)
VARIANTE
VOOR DE TOEPASSING
VAN DE UITSCHAKEL-
THERMOSTAAT
TMM
(enkel geschikt om te verwarmen
in de wintercyclus)
TYPE CODE
MO-3V 9060160
- Togliere il coperchio del comando.
- Fissare la sua base sulla parete
con l’ausilio di tasselli e viti.
- Collegare con fili isolati di sezio-
ne minima 0,75 mm2, i morsetti
del comando con quelli del Fan
coil, rispettando lo schema qui
raffigurato.
- Alimentare il Fan coil con linea
elettrica monofase (230V 50Hz)
rispettando le posizioni della linea
(L), del neutro (N) e della messa
a terra (PE).
- Con l’interruttore (0-1) accende-
re il comando (posizione 1).
- Con il commutatore scegliere la
velocità del ventilatore per otte-
nere la prestazione desiderata.
." Questo comando non è adat-
to per il controllo di valvole acqua
e non può ricevere il termostato di
minima elettronico (TME), che può
essere sostituito da un termostato
di minima bimetallico (TMM), posto
in contatto con la tubazione, che
interromperà il filo di alimentazio-
ne (L) se l’acqua è inferiore a 30°C.
&UNZIONEVALIDA
PERILSOLOCICLOINVERNALE
-
Remove the cover of the control
unit.
- Fix the base to the wall using
anchors and screws.
- Connect the control unit terminals
to the fan coil terminals, using
insulated wires with a minimum
cross section of 0.75 mm2and
respecting the wiring diagram
alongside.
- Connect to a single phase 230V
50Hz power line, respecting the
neutral (N) and line (L) positions
and connecting the earth (PE).
- Turn on the control unit via the
O/I switch (position 4).
-
Use the selector to set the correct
speed to obtain the performance
required.
NB: This control is not suitable for
controlling water valves and cannot
be connected to the TME low
temperature cut-out thermostat.
This can be replaced by the TMM
bimetal minimum thermostat which,
placed in contact with the tubes,
interrupts the live power line (L) if
the water falls below a temperature
of 30°C.
6ALIDONLY
FORWINTERMODEOPERATION
- Retirer le couvercle de la com-
mande.
- Fixer sa base à la paroi à l’aide
de chevilles à expansion et de
vis.
-
Raccorder, avec des conducteurs
isolés d’une section minimale de
0,75 mm
2
, les bornes de la com-
mande à celles du ventilo-convec-
teur, en respectant le schéma
représenté ci-contre.
- Alimenter le ventilo-convecteur
avec une ligne électrique mono-
phasée (230 V 50 Hz) en respec-
tant les positions de la ligne (L),
du neutre (N) et de la mise à la
terre (PE).
- Allumer la commande à l’aide de
l’interrupteur (0 - 1), position 1.
- Choisir la vitesse du ventilateur
à l’aide du commutateur pour
obtenir la performance souhaitée.
." Cette commande n’est pas
adaptée au contrôle de vannes
à eau et ne peut pas recevoir le
thermostat de température minimum
électronique (TME), qui peut être
remplacé par un thermostat de
température minimale bimétallique
(TMM), mis en contact avec la
tuyauterie, qui interrompra le con-
ducteur d’alimentation (L) si l’eau
est inférieure à 30°C.
&ONCTIONVALIDE
UNIQUEMENTPOURLECYCLEHIVER
- Den Deckel der Steuerung
abnehmen.
- Die Unterseite mit Dübeln und
Schrauben an der Wand befestigen.
- Mit isolierten Leitern, Mindest-
querschnitt 0,75 mm
2
, die Klemmen
der Steuerung an jene des Fan
Coils anschließen; dabei den hier
dargestellten Schaltplan beachten.
- Die Stromzufuhr zum Fan Coil
einschalten: Stromversorgung
einphasig (230 V, 50 Hz) unter
Beachtung der Positionen des
Zuleiters (L), des Neutralleiters
(N) und des Erdleiters (PE).
- Die Steuerung mit dem Schalter
(0-1) einschalten (Position 1).
-
Mit dem Umschalter die Drehzahl-
stufe des Ventilators wählen, um
die gewünschte Leistung zu
erhalten.
." Diese Steuerung ist nicht
geeignet für die Kontrolle von
Wasserventilen, die Aufnahme des
elektronischen Mindesttemperatur-
Thermostats (TME), der durch einen
Bimetall-Mindesttemperatur-Thermostat
(TMM) ersetzt werden kann, der
in Berührung mit der Rohrleitung
installiert wird und den Zuleiter
(L) unterbricht, wenn die Wasser-
temperatur unter 30°C liegt.
Diese Funktion ist nur
BEIM7INTERBETRIEBMÚGLICH
- Quitar la tapa del control.
- Asegurar su base en la pared
utilizando tornillos y tacos de
expansión.
-
Conectar, con hilos aislados que
tengan una sección como mínimo
de 0,75 mm
2
, los bornes del con-
trol con los del fan coil, según el
esquema mostrado al lado.
- Alimentar el fan coil con red eléc-
trica monofásica (230V 50Hz)
respetando las posiciones de la
línea (L), del neutro (N) y de la
toma de tierra (PE).
- Con el interruptor (0-1) encen-
der el dispositivo de acciona-
miento (posición 1).
-
Con el conmutador elegir la velo-
cidad del ventilador para conse-
guir la prestación deseada.
NB: Este control no es apto para
el control de válvulas del agua y no
puede recibir la sonda electrónica
de temperatura mínima (TME) que
puede ser sustituida por una sonda
bimetálica de temperatura mínima
(TMM) colocada en contacto con
la tubería y que cortará el hilo de
alimentación (L) si la temperatura
del agua es inferior a 30°C.
&UNCIØNVÈLIDA
SØLOPARAELCICLOINVERNAL
-
Verwijder het lid van de bediening.
- Bevestig de basis aan de muur met
behulp van pluggen en schroeven.
- Gebruik geïsoleerde draden met een
minimum doorsnede van 0,75 mm
2
om de klemmen van de bediening
te verbinden met de klemmen van
de ventilator-convector, volgens
het weergegeven schema.
- Voed de ventilator-convector met
een eenfasige elektrische lijn
(230V~50Hz), waarbij u let op de
neutrale (N) en lijnposities (L). Zorg
tevens voor een aardaansluiting
(PE).
- Met de schakelaar (0-1) zet u de
bediening aan (op stand 1).
- Met de schakelaar kiest u de
gewenste snelheid voor de
ventilator, met het oog op de
gewenste prestaties.
." Deze bediening is niet geschikt
voor de bediening van waterkleppen
en is niet geschikt voor gebruik met
een uitschakelthermostaat (TME),
die kan worden vervangen door een
bimetallieke thermostaat (TMM),
die de voedingslijn (L) onderbreekt
als de temperatuur van het water
onder 30°C daalt.
&UNCTIEALLEEN
GELDIGVOORDEWINTERCYCLUS
 !
MO-3V – Cod. 9060160 MO-3V – Code 9060160 MO-3V – Code 9060160 MO-3V – Art. Nr. 9060160 MO-3V – Cód. 9060160 MO-3V – Code 9060160
COMMUTAZIONE MANUALE
DELLE 3 VELOCITÀ
DEL VENTILATORE,
SENZA
CONTROLLO
TERMOSTATICO
MANUAL
SELECTION
OF 3 FAN SPEEDS
WITHOUT
THERMOSTATIC
CONTROL
COMMUTATION MANUELLE
DES 3 VITESSES
DU VENTILATEUR,
SANS
CONTRÔLE
THERMOSTATIQUE
MANUELLE
UMSCHALTUNG DER
DREI DREHZAHLSTUFEN
DES VENTILATORS
OHNE
THERMOSTATSTEUERUNG
CONMUTACIÓN
MANUAL
DE LAS 3 VELOCIDADES
DEL VENTILADOR,
SIN
CONTROL TERMOSTÁTICO
MANUELE OMSCHAKELING
VAN DE 3 SNELHEDEN
VAN DE VENTILATOR,
ZONDER
THERMOSTATISCHE
REGELING

N L PE
13
10 12 14 11 15
798
546
M
230V
50Hz
MFC
OG
BK
RD
BU
BU
BK
GNYE
PE
L N
Q1 230Vac
50Hz
12345
BU BU BK
GNYE
GNYE
4
3
2
1
5
6
10
9
8
7
11
12
BU
BN
BK
RD
OG
7
11
12
BU
BN
BK
RD
OG
230V
50Hz
MFC
OG
BK
RD
BU
BU
BK
GNYE
BU BU
13
N L
10 12 14 11 15
798
546
M
BK
GNYE
GNYE
4
3
2
1
5
6
10
9
8
PE
MO-3V
L
20 20A
Applicato sulla struttura dei ventilconvettori,
consente il controllo di più apparecchi (Max 8)
su segnale di un unico comando remoto.
Appliqué sur la structure des ventilo-convecteurs,
permet de contrôler plusieurs appareils (8 maxi)
sur signal d’une seule commande à distance.
Aplicado en la structura de los fan coils
permite controlar varios aparatos (como máximo 8)
mediante la señal de un único mando a distancia.
Fitted to the frame of the fan coil,
this enables up to eight units to be cotrolled
by the signal from a single remote control unit.
Diese Vorrichtung wird an der Struktur der Gebläsekonvektoren
angebracht und gestattet die Steuerung meherer (max. 8) Geräte
mit dem Signal einer einzigen Fernbedienung.
Gemonteerd op de structuur van de ventilatorconvectors,
voor de bediening van meerdere apparaten (max 8)
via een signaal afkomstig van één enkele afstandsbediening.
SELETTORE
DI VELOCITÀ RICEVENTE
SELECTEUR
DE VITESSE RECEPTEUR
SELECTOR
DE VELOCIDAD RECEPTOR
SPEED SELECTOR
RECEIVER
DREHZAHLWÄHLSCHALTER
EMPFÄNGER
SNELHEIDSSCHAKELAAR
ONTVANGER
MO - 3V con
SEL - CVP – Cod. 9025302
MO - 3V avec
SEL - CVP – Code 9025302
MO - 3V con
SEL
- CVP – Cód 9025302
MO - 3V with
SEL - CVP – Code 9025302
MO - 3V with
SEL - CVP – Art. Nr. 9025302
MO - 3V met
SEL
- CVP – Code 9025302
SENZAVALVOLEnWITHOUTVALVES
SANSVANNESn/HNEVENTILE
SINVÈLVULASn:ONDERKLEPPEN
TYPE CODE
MO-3V + SEL-CVP 9060160 + 9025302
