Sabo 33-V ACCU User manual

33-V ACCU
Vertikutierer
BETRIEBSANLEITUNG
Scarificateur
LIVRET D'ENTRETIEN
Scarifier
OPERATOR'S MANUAL
Verticuteerder
BEDIENINGSHANDLEIDING
Escarificador
MANUAL DEL OPERADOR
Arieggiatore
MANUALE DELL'OPERATORE
SAU22050

C1
C3
A2
F
Z2
V2
R1
S1
K2

V1
G2
N2
W1
U4
L
M
N3
N
X1
X2

Deutsch
Originalbetriebsanleitung
Français
Traduction du mode d'emploi d'origine
English
Translation of the original instruction
Nederlands
Vertaling van de originele gebruiksaanwijzing
Español
Traducción de las instrucciones de uso originales
Italiano
Traduzione delle istruzioni d'uso originali

1
1Einführung................................................................................................................2
2Erklärung des auf der Maschine angebrachten Typenschildes.........................2
3Erklärung der Piktogramme ...................................................................................2
4Erklärung der Symbole...........................................................................................2
5Bestimmungsgemässer Gebrauch........................................................................3
6Allgemeine Sicherheitsvorschriften für den batteriebetriebenen Vertikutierer
...................................................................................................................................3
Allgemeine Sicherheitshinweise................................................................................3
Vorbereitende Maßnahmen.......................................................................................4
Handhabung..............................................................................................................4
Wartung und Lagerung..............................................................................................5
7Beschreibung der Bauteile.....................................................................................6
8Vorbereitende Arbeiten...........................................................................................6
Führungsholm-Unterteil anbauen (Abbildung C1 ) ..................................................6
Führungsholm-Oberteil anbauen (Abbildung C3 ) ...................................................6
Einsetzen der geladenen Batterie (Abbildung K2 + V1 + G2 ) ............................6
Batterie entnehmen (Abbildung F + K2 + N2 )....................................................6
9Vor der ersten Inbetriebnahme ..............................................................................6
Batterie laden (Abbildung W1 ) ................................................................................7
Batteriestandanzeige (Abbildung U4 ) .....................................................................7
10 Inbetriebnahme des Vertikutierers........................................................................7
Starten des Motors (Abbildung A2 ).........................................................................7
11 Abstellen des Motors (Abbildung F + K2)..........................................................7
12 Anhalten im Notfall..................................................................................................7
13 Einstellen der Vertikutiertiefe.................................................................................7
Einstellung (Abbildung Z2 + V2 )............................................................................7
Vertikutierprobe .........................................................................................................7
14 Grasfangeinrichtung...............................................................................................8
Betrieb mit Grasfangsack (Zubehör).........................................................................8
Fangsack am Vertikutierer einhängen (Abbildung R1 + S1 ) ................................8
Entleeren des Grasfangsacks (Abbildung F + L)...................................................8
Betrieb ohne Grasfangsack.......................................................................................8
15 Vertikutierbetrieb.....................................................................................................8
Vertikutieren an Hanglagen.......................................................................................8
Prüfung der Betriebssicherheit..................................................................................8
Zeitliche Einschränkungen ........................................................................................8
Tipps zur Rasenpflege (Abbildung M ).....................................................................8
16 Wartungsintervalle ..................................................................................................8
17 Pflege und Wartung des Vertikutierers.................................................................9
Reinigung (Abbildung N3 ) .......................................................................................9
Aufbewahrung ...........................................................................................................9
Umklappen des Führungsholmes..............................................................................9
Transport und Sicherung des Gerätes (Abbildung N ).............................................9
Wartung des Messerwelle.........................................................................................9
Auswechseln des Zahnriemens ................................................................................9
Spannen des Zahnriemens (Abbildung X1 + X2)......................................................9
18 Störungsursachen und deren Beseitigung ........................................................10
19 Technische Daten..................................................................................................10
Motor........................................................................................................................10
Ladegerät.................................................................................................................10
Batterie ....................................................................................................................10
Vertikutierer .............................................................................................................10
Schallleistungspegel................................................................................................10
Schalldruckpegel .....................................................................................................10
Schwingungen.........................................................................................................10
20 Original-Ersatzteile und Zubehör ........................................................................10
Konformitätserklärung................................... siehe hinten, nach der letzten Sprache

1EINFÜHRUNG
Liebe Gartenfreundin, lieber Gartenfreund,
wenn zum Stolz auf einen gepflegten Rasen die Freude an der Gartenarbeit kommt,
dann weiß man erst, was man an seinen Gartengeräten hat. Mit Ihrem neuen
Vertikutierer haben Sie eine gute Wahl getroffen. Er vereint die Leistungsstärke einer
großen Traditionsmarke mit den Innovationen modernen High-Techs. Das spüren Sie,
wenn Sie mit ihm arbeiten, und das freut Sie, wenn Sie das wunderbare Ergebnis
sehen.
Doch bevor Sie mit der Rasenpflege starten, hier einige wichtige Informationen, die Sie
bitte unbedingt beachten sollten.
Bevor Sie den Vertikutierer erstmals in Betrieb nehmen, lesen Sie diese
Betriebsanleitung aufmerksam durch, um sich mit der korrekten Bedienung und
Wartung der Maschine vertraut zu machen und um Verletzungen oder Schäden
an Ihrem Vertikutierer zu vermeiden.
Benutzen Sie den Vertikutierer vorsichtig. Die auf dem Gerät angebrachten
Piktogramme weisen Sie auf die wichtigsten Vorsichtsmaßnahmen hin.
Die Sicherheitshinweise in dieser Betriebsanleitung sind mit Symbolen gekennzeichnet.
Die Bedeutung der Piktogramme und Symbole wird in den folgenden Kapiteln erklärt.
Die Bezeichnungen links und rechts beziehen sich immer auf die in Fahrtrichtung
gesehen linke oder rechte Seite des Gerätes.
Bei genauer Beachtung der technischen Anweisungen wird Ihr Vertikutierer zuverlässig
funktionieren. Wir weisen darauf hin, dass Schäden am Vertikutierer, die durch
Bedienungsfehler entstanden sind, nicht der Gewährleistungs- / Garantiepflicht
unterliegen.
Wir wünschen Ihnen viel Freude bei der Rasen- und Grundstückspflege.

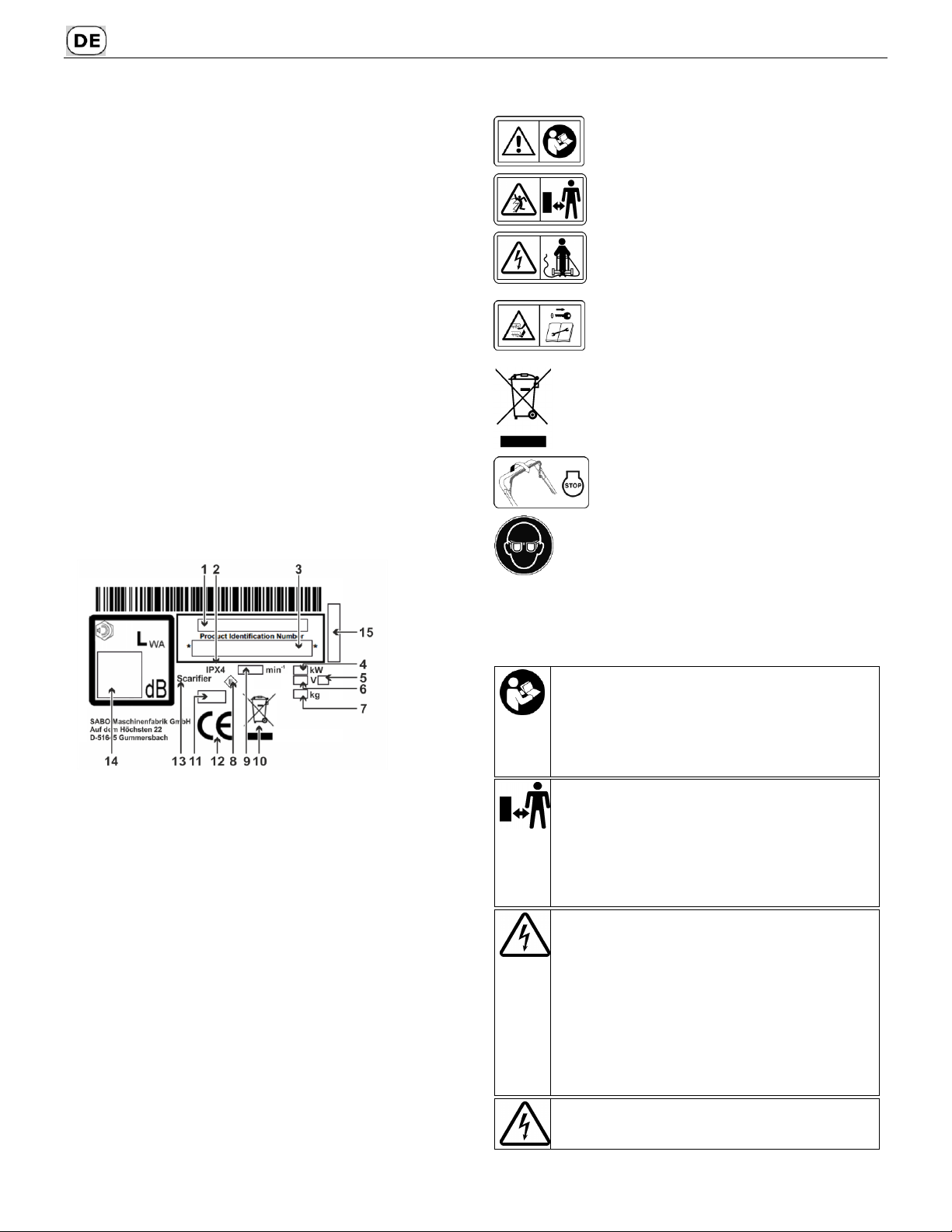

2ERKLÄRUNG DES AUF DER MASCHINE ANGEBRACHTEN
TYPENSCHILDES
1 Modell
2 Schutzart
3 Produktidentifikationsnummer mit Seriennummer
4 Leistung
5 Symbol der Gleichspannung
6 Anschluss-Spannung
7 Gewicht
8 Schutzklasse III Symbol
9 Motor-Drehzahl
10 Elektrogeräte gehören nicht in den Hausmüll. Gerät, Zubehör
und Verpackung einer umweltfreundlichen Wiederverwertung
zuführen
11 Baujahr
12 CE Konformitätskennzeichen
13 Vertikutierer
14 Garantierter Schallleistungspegel
15 Seriennummer
Diese Betriebsanleitung gilt für folgende Modelle:
33-V ACCU (SA530322): Arbeitsbreite 330 mm
Die korrekte Modellbezeichnung Ihres Gerätes sowie die Seriennummer entnehmen
Sie bitte dem Typenschild.
3ERKLÄRUNG DER PIKTOGRAMME
Vor Inbetriebnahme die Betriebsanleitung und
Sicherheitshinweise lesen und beachten!
Gefahr durch fortschleudernde Teile bei laufendem Motor -
Sicherheitsabstand halten / Dritte aus dem Gefahrenbereich
fernhalten!
Stromführende Kabel von schneidenden Zinken fernhalten.
Auf scharfe Zinken achten! –Schneiden Sie sich nicht die
Finger oder Zehen! Darauf achten, dass Hände und Füße
nicht unter das Gehäuse kommen! –Vor Reinigungs- und
Wartungsarbeiten Motor ausschalten und
Sicherheitsschlüssel entfernen.
Batterien und Ladegeräte gehören nicht in den Hausmüll.
Übergeben Sie die Batterie oder das Ladegerät Ihrem Händler
oder bringen Sie diese zu einer öffentlichen Sammelstelle.
Motor STOP
Gefahr durch fortschleudernde Teile bei laufendem Motor -
Schutzbrille tragen!
Dieses Gerät gehört nicht in den Hausmüll. Gerät, Zubehör und Verpackung einer
umweltfreundlichen Wiederverwertung zuführen.
4ERKLÄRUNG DER SYMBOLE
WARNUNG
Betriebsanleitung und allgemeine Sicherheitsvorschriften sorgfältig
lesen und beachten. Die Betriebsanleitung zum Nachlesen
aufbewahren.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung
der vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und
Instandhaltungsbedingungen.
WARNUNG
Abstand halten / Dritte aus dem Gefahrenbereich fernhalten!
Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren
Verletzungen führen.
Hochgeschleuderte Gegenstände können schwere Verletzungen
verursachen.
Vertikutieren Sie niemals, während Personen, besonders Kinder, oder
Tiere in der Nähe sind.
WARNUNG
Elektrischer Stromschlag kann zu schweren Verletzungen führen.
Die elektrische Ausrüstung darf nicht verändert werden.
Sicherheitshinweise zur Handhabung der Batterie und des Ladegeräts
in der separaten Bedienungsanleitung des Ladegeräts lesen und
beachten!
Das Gerät nicht mit Wasser abspritzen. Die elektrische Anlage könnte
beschädigt werden.
Das Austauschen der Messer bzw. Arbeiten an der Messerwelle
immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch
zusammengebaute Messerwelle können sich Teile lösen, was zu
schweren Verletzungen führen kann.
WARNUNG
Elektrischer Stromschlag kann zu schweren Verletzungen führen.

Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über
stromführende Leitungen.
Überprüfen Sie das Gelände vor und während des Vertikutierens auf
stromführende Leitungen und entfernen Sie diese, wenn möglich.
Bei Beschädigung einer stromführenden Leitung das Gerät
ausschalten und die Leitung vom Versorgungsnetz trennen.
WARNUNG
Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden
Schneidwerkzeug kann zu schweren Fußverletzungen führen.
Den Motor nur hinter dem Gerät stehend starten.
Darauf achten, dass die Füße nicht unter das Gehäuse kommen.
WARNUNG
Achtung vor scharfen Messern! Der Kontakt mit dem rotierenden
Schneidwerkzeug kann zu schweren Hand- und Fußverletzungen
führen.
Bei laufendem Motor/Messerwelle den durch die Länge des
Führungsholmes gegebenen Sicherheitsabstand einhalten.
Darauf achten, dass Hände und Füße nicht unter das Gehäuse
kommen.
WARNUNG
Hochgeschleuderte Gegenstände können schwere Verletzungen
verursachen.
Vor dem Vertikutieren insbesondere bei Laub bedeckten Flächen alle
Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper von dem
Rasen entfernen.
Das Gerät niemals mit beschädigten oder fehlenden
Schutzeinrichtungen benutzen.
Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen
gefährden Ihre Sicherheit und die Sicherheit anderer Personen.
Vor der ersten Inbetriebnahme das Schneidwerkzeug auf festen Sitz
prüfen, danach vor jedem Vertikutieren die Messer auf festen Sitz,
Verschleiß und Schäden untersuchen. Abgenutzte oder beschädigte
Messer von einer autorisierten Fachwerkstatt austauschen lassen.
Vor dem Starten des Motors prüfen, ob die Werkzeuge entfernt sind.
WARNUNG
Elektrischer Stromschlag kann zu schweren Verletzungen führen.
Stromführende Leitungen vom Schneidwerkzeug fernhalten.
Beim Starten darauf achten, dass stromführende Leitungen nicht in
der Nähe des Gehäuses liegen.
Beim Vertikutieren nicht über stromführende Leitungen fahren.
Bei Beschädigung das Gerät ausschalten und warten bis das
Schneidwerkzeug stillsteht, Sicherheitsschlüssel abziehen.
Fehlerhafte stromführende Leitungen müssen ersetzt werden.
WARNUNG
Wenn bei Arbeiten am Gerät der Sicherheitsschlüssel nicht
abgezogen wird, könnte der Motor gestartet werden und schwere
Verletzungen die Folge sein.
Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren
Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände
können schwere Verletzungen verursachen.
Den Motor ausschalten und warten bis das Schneidwerkzeug
stillsteht, Sicherheitsschlüssel abziehen:
–vor Wartungs- und Reparaturarbeiten;
–wenn der Vertikutierer angehoben oder gekippt werden muss,
z.B. zum Transport;
–beim Fahren außerhalb des Rasens auf Wegen oder Straßen;
–wenn die Maschine zur Vertikutierfläche hin- und wieder
wegtransportiert wird;
–wenn die Maschine unbeaufsichtigt bleibt;
–bevor die Batterie aus dem Batteriefach am Motor entnommen
oder eingesetzt wird!
Für entsprechende Reinigungs- oder Wartungshinweise in der
Betriebsanleitung nachschlagen.
Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten
Mängeln.
WARNUNG
Der Kontakt mit dem rotierenden Schneidwerkzeug kann zu schweren
Hand- und Fußverletzungen führen. Hochgeschleuderte Gegenstände
können schwere Verletzungen verursachen.
Den Motor abstellen und warten bis das Schneidwerkzeug stillsteht:
–wenn das Gerät angehoben oder gekippt werden muss, z.B. zum
Transport;
–beim Fahren außerhalb des Rasens auf Wegen oder Straßen;
–wenn die Maschine für kurze Zeit unbeaufsichtigt bleibt;
–bevor die Vertikutiertiefe eingestellt wird;
–bevor der Grasfangsack abgenommen wird.
VORSICHT
Der Kontakt mit den scharfen Kanten der Vertikutiermesser kann zu
Verletzungen führen.
Bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe
tragen.
WARNUNG
Schutzbrille tragen!
Hochgeschleuderte Gegenstände können schwere Verletzungen
verursachen.
Vertikutieren Sie niemals ohne Schutzbrille.
5BESTIMMUNGSGEMÄSSER GEBRAUCH
•Das Gerät ist ausschließlich zum Vertikutieren von Gras- und Rasenflächen im
Rahmen der Garten- und Landschaftspflege bestimmt. ("Bestimmungsgemäßer
Gebrauch"). Jeder darüber hinausgehende Einsatz gilt als nicht
bestimmungsgemäß; für hieraus resultierende Schäden haftet der Hersteller nicht;
das Risiko hierfür trägt allein der Benutzer. Zur bestimmungsgemäßen
Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen
Betriebs-, Wartungs- und Instandhaltungsbedingungen.
•Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land-
und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
•Nicht eingesetzt werden darf der Vertikutierer insbesondere zur
Unkrautbeseitigung in Steinfugen, auf Terrassen oder Gehwegen, als Motorhacke
und zum Einebnen von Bodenerhebungen wie z. B. Maulwurfshügel.
•Nicht zulässig ist die Verwendung jeglicher vom Hersteller nicht freigegebener
Zusatz- und Anbaugeräten. Bei Verwendung derartiger Zusatz- und Anbaugeräte
erlöschen die CE-Konformität und der Garantieanspruch. Eigenmächtige
Veränderungen an diesem Gerät schließen eine Haftung des Herstellers für
daraus resultierende Schäden aus.
6ALLGEMEINE SICHERHEITSVORSCHRIFTEN FÜR DEN
BATTERIEBETRIEBENEN VERTIKUTIERER
Allgemeine Sicherheitshinweise
Lesen Sie zu Ihrem Schutz und zur Gewährleistung der Funktion die
Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen
und dem richtigen Gebrauch der Maschine vertraut. Die Betriebsanleitung
zum Nachlesen aufbewahren.
•Denken Sie daran, dass der Maschinenführer oder der Benutzer für Unfälle mit
anderen Personen oder deren Eigentum verantwortlich ist.
•Diese Betriebsanleitung gehört zur Maschine und muss im Fall eines
Weiterverkaufs dem Käufer des Gerätes ausgehändigt werden.
•Erlauben Sie niemals Kindern und Personen unter 16 Jahren sowie anderen
Personen, welche die Betriebsanleitung nicht kennen, die Maschine zu benutzen.
Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
•Erklären Sie jedem, der mit dem Gerät arbeiten soll, die möglichen
Gefahrenmomente und wie Unfälle zu vermeiden sind. Dieses Gerät darf nur von
Personen genutzt, gewartet und instand gesetzt werden, die hiermit vertraut und
über die Gefahren unterrichtet sind.
•Dieses Gerät ist nicht dafür bestimmt, von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung
und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine
für ihre Sicherheit zuständige Person beaufsichtigt und erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Diese Aufsichts-Person muss im
Vorfeld entscheiden, ob die Person mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten für diese Tätigkeit geeignet ist.

4
Vertikutieren Sie niemals, während Personen, besonders Kinder, oder
Tiere in der Nähe sind.
•Bewahren Sie Ihre Maschine sicher auf! Unbenutzte Geräte immer mit
abgezogenem Sicherheitsschlüssel und ohne eingesetzte Batterie in einem
trockenen, geschlossenen Raum und für Kinder nicht erreichbar aufbewahren.
•Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder
deaktiviert werden!
•Die Kabelverlegung darf nicht manipuliert werden, z.B. durch Entfernen von
Kabelklemmen oder Anbringen zusätzlicher Kabelbinder! Die Kabel müssen so an
der Außenseite des Holms anliegen, dass sie beim Umklappen des Holms weder
gequetscht noch überstreckt werden. Ein beschädigtes Kabel kann zu einem
technischen Defekt des Gerätes führen.
Vorbereitende Maßnahmen
•Während des Vertikutierens sind immer festes, geschlossenes, rutschfestes
Schuhwerk oder Sicherheitsschuhe und lange Hosen zu tragen. Vermeiden Sie
das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.
Vertikutieren Sie nicht barfüßig oder in Sandalen. Zum Schutz der Augen tragen
Sie eine Sicherheitsbrille.
•Laute Geräusche können zu Hörschäden führen. Wir empfehlen, einen
Gehörschutz zu tragen.
Überprüfen Sie vor und während des Vertikutierens vollständig das
Gelände, auf dem das Gerät eingesetzt wird, und entfernen Sie alle
Steine, Stöcke, Drähte, Spielzeug und andere Fremdkörper die erfasst
und weggeschleudert werden können.
Überprüfen Sie das Gelände vor und während des Vertikutierens auf
stromführende Leitungen und entfernen Sie diese, wenn möglich.
Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über
stromführende Leitungen. Gefährdung: elektrischer Schlag!
Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten
und die Leitung vom Versorgungsnetz trennen.
•Wenn Sie zur Rasenpflege auch einen Mähroboter einsetzen, sind folgende
Sicherheitshinweise im Hinblick auf die Arbeitsfläche des Mähroboters zu
beachten:
–vor dem Vertikutieren auf diesen Flächen ist immer der Bereich des
Begrenzungskabels zu prüfen.
–sind die Kabel in der Erde verlegt, müssen sie überprüft werden, es dürfen
keine Kabel zu sehen sein, besondere Vorsicht ist bei der Ladestation
geboten.
–sind die Begrenzungskabel oberirdisch verlegt, so sollten diese direkt auf dem
Untergrund gespannt verlaufen und nicht schlaff im Gras herumliegen. Die
Kabel müssen ausreichend durch Begrenzungsnägel fixiert sein, siehe
Bedienungsanleitung.
–die Begrenzungsnägel dürfen nicht hervorstehen, ansonsten müssen die
Nägel nachgedrückt werden.
–herumliegende Kabelreste vor dem Vertikutieren entfernen.
Bei den oben beschriebenen Zuständen besteht die Gefahr, dass das Kabel vom
Arbeitswerkzeug eingezogen und aufgewickelt wird, das kann zu erheblichen
Verletzungen führen.
•Herunterhängende Zweige und ähnliche Hindernisse können den Benutzer
verletzen oder das Vertikutieren behindern. Vor dem Vertikutieren auf mögliche
Hindernisse wie z. B. herunterhängende Zweige achten und diese
zurückschneiden oder entfernen.
Die elektrische Ausrüstung darf nicht verändert werden.
Sicherheitshinweise zur Handhabung der Batterie und des Ladegeräts in
der separaten Bedienungsanleitung des Ladegeräts lesen und beachten!
•Vor der Benutzung des Vertikutierers zur Vermeidung einer Gefährdung diesen auf
festen Sitz der Verschraubungen, den korrekten Zusammenbau und den Zustand
der Messerwelle prüfen. Abgenutzte oder beschädigte Messer und
Befestigungsschrauben müssen ausgetauscht werden.
•Der Zustand der Piktogramme ist bei jedem Einsatz zu prüfen. Abgenutzte oder
beschädigte Piktogramme müssen ersetzt werden.
Handhabung
•Das mitgelieferte Ladegerät darf nur für die zum Vertikutierer gehörenden
Batterien verwendet werden.
Die Batterien dürfen ebenfalls nicht mit einem anderen Ladegerät aufgeladen
werden. Sie könnten sich selbst gefährden oder Ihr Gerät beschädigen.
Verwenden Sie den Vertikutierer nur mit den dafür zulässigen Batterien.
Falsche Anwendung von Batterien und Ladegerät kann Stromschlag oder Feuer
bewirken.
Zulässige Ladegeräte und Batterien: siehe Kapitel „Original-Ersatzteile und
Zubehör“.
•Das Gerät darf nicht in explosionsgefährdeter Umgebung betrieben werden.
Stromführende Leitungen vom Schneidwerkzeug fernhalten.
Beim Vertikutieren nicht mit der Maschine über stromführende Leitungen
fahren.
Überprüfen Sie das Gelände vor und während des Vertikutierens auf
stromführende Leitungen und entfernen Sie diese, wenn möglich.
Fahren Sie niemals mit eingeschaltetem Schneidwerkzeug über
stromführende Leitungen. Gefährdung: elektrischer Schlag!
Bei Beschädigung einer stromführenden Leitung das Gerät ausschalten
und die Leitung vom Versorgungsnetz trennen.
•Vertikutieren Sie nicht bei schlechtem Wetter, wenn die Gefahr von Blitzschlag
besteht.
•Gerät nicht dem Regen oder Feuchtigkeit aussetzen.
•Keine Kopfhörer zum Radio- oder Musikhören tragen. Sicherheit bei der Wartung
und beim Betrieb der Maschine erfordert uneingeschränkte Aufmerksamkeit.
•Vertikutieren Sie nur bei Tageslicht oder bei guter Beleuchtung. Führen Sie die
Maschine im Schritt-Tempo.
•Besonders vorsichtig sein, wenn unübersichtliche Ecken, Sträucher, Bäume oder
andere Hindernisse die Sicht beeinträchtigen können.
•Nicht zu nahe an Löcher, Gräben und Böschungen heranfahren. Die Maschine
kann sich plötzlich überschlagen, wenn ein Rad über die Kante eines Grabens
oder einer Böschung fährt oder wenn eine Kante plötzlich nachgibt.
•Vorsicht beim Vertikutieren unter Spielgeräten (z.B. Schaukeln). Das Gerät könnte
in unsichere Lage kommen. Es besteht Verletzungsgefahr.
•Die Maschine nicht bei Krankheit, Müdigkeit oder unter Einfluss von Alkohol,
Medikamenten oder Drogen bedienen.
•Wenn möglich ist der Einsatz des Gerätes bei nassem Gras zu vermeiden. Es
besteht Ausrutschgefahr.
•Achten Sie immer auf einen guten, sicheren Stand an Hängen. Vertikutieren Sie
quer zum Hang, niemals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn
Sie die Fahrtrichtung am Hang ändern.
•Vertikutieren Sie nicht an übermäßig steilen Hängen! Das Vertikutieren an
Hanglagen birgt grundsätzlich Gefahren. Achten Sie immer auf einen sicheren
Stand. Grundsätzlich sollten handgeführte Vertikutierer bei Steigungen von mehr
als 26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der
Standfestigkeit.
•Seien Sie besonders vorsichtig, wenn Sie die Maschine wenden oder das Gerät zu
sich heranziehen.
•Bei Rückwärtsbewegungen mit der Maschine besteht Stolpergefahr.
Rückwärtsgehen vermeiden. Vermeiden Sie anormale Körperhaltung. Sorgen Sie
für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
•Halten Sie den durch die Länge des Führungsholmes gegebenen
Sicherheitsabstand ein.
•Um ein Abrutschen des Gerätes beim Tragen zu verhindern, fassen Sie das Gerät
immer an den dafür vorgesehenen Greifvorrichtungen (Tragegriff, Gehäuse,
Holmenden oder Querholm des Führungsholm-Unterteils). Nicht an der
Auswurfklappe anfassen!
•Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe
Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu
gesundheitlichen Problemen führen.
•Heben oder tragen Sie niemals eine Maschine mit laufendem Motor.
•Benutzen Sie niemals die Maschine mit beschädigten oder fehlenden Sicherheits-
und Schutzeinrichtungen.
Fehlende oder beschädigte Sicherheits- und Schutzeinrichtungen gefährden Ihre
Sicherheit und die Sicherheit anderer Personen.
Sicherheitseinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):
–Sicherheitsschaltbügel Motorstopp (1)
Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet.
Im laufenden Betrieb und im Gefahrenmoment wird durch Loslassen
des Sicherheitsschaltbügel Motorstopp der Elektromotor
ausgeschaltet.
Der Elektromotor und das Schneidwerkzeug müssen zum Stillstand
kommen (Achtung! Das Schneidwerkzeug läuft nach!). Andernfalls

die nächste autorisierte Fachwerkstatt aufsuchen.
Der Sicherheitsschaltbügel muss nach dem Loslassen auf jeden Fall
wieder in die im Bild „Beschreibung der Bauteile“ gezeigte Position
zurückspringen.
Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch
eine autorisierte Fachwerkstatt erforderlich.
Die Funktion des Sicherheitsschaltbügels darf in keinem außer Kraft
gesetzt werden.
Auf die ordnungsgemäße Funktion des Sicherheitsschaltbügels ist zu
achten. Wenn das nicht der Fall ist, von einer autorisierten
Fachwerkstatt instand setzen lassen.
–Sicherheitsschlüssel (7)
Diese Sicherheitseinrichtung schützt vor Verletzungen durch ein
unbeabsichtigtes Starten des Motors.
Um ein unbefugtes Betätigen der Maschine zu verhindern, muss bei
allen Arbeiten an der Maschine, vor Wartungs- und
Reparaturarbeiten, wenn die Maschine verlassen wird und während
der Lagerung der Sicherheitsschlüssel abgezogen sein.
Schutzeinrichtungen sind (siehe Kapitel „Beschreibung der Bauteile“):
–Gehäuse, Grasfangsack (12), Auswurfklappe (11)
Diese Schutzeinrichtungen schützen vor Verletzungen durch hoch
geschleuderte Gegenstände.
Das Gerät darf nicht mit beschädigtem Gehäuse bzw. ohne
ordnungsgemäß befestigten Grasfangsack oder am Gehäuse
anliegender Auswurfklappe betrieben werden.
–Gehäuse
Diese Schutzeinrichtung schützt vor Verletzungen durch den Kontakt
mit dem rotierenden Schneidwerkzeug.
Das Gerät darf nicht mit beschädigtem Gehäuse betrieben werden.
Darauf achten, dass Hände und Füße nicht unter das Gehäuse
kommen.
–Motorgehäuse, Abdeckung (8), Befestigungsteile, Bedienelement mit
Kabel
Diese Schutzeinrichtungen schützen vor Verletzungen durch
Berührung mit spannungsführenden Teilen.
Die elektrische Ausrüstung darf nicht verändert werden.
Fehlerhafte Kabel müssen ersetzt werden.
Die Schutzeinrichtungen dürfen nicht verändert werden.
Bei Inbetriebnahme ist darauf zu achten, dass die Füße sich in sicherem
Abstand zum Schneidwerkzeug befinden.
Beim Starten des Motors darf die Maschine nicht hochgekantet werden,
sondern ist, falls erforderlich, durch Herunterdrücken des
Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die
vom Benutzer abgewandte Richtung zeigt, jedoch nur so weit, wie es
unbedingt erforderlich ist. Solange das Gerät nicht mit allen 4 Rädern auf
dem Boden steht, müssen sich beide Hände auf dem Holm-Oberteil
befinden.
Führen Sie niemals Hände oder Füße in die Nähe oder unter sich
drehende Teile. Achten Sie darauf, dass Hände und Füße nicht unter das
Gehäuse kommen.
Schalten Sie den Motor aus durch Loslassen des
Sicherheitsschaltbügels Motorstopp, und vergewissern Sie sich, dass alle
bewegten Teile vollkommen still stehen und der Sicherheitsschlüssel
abgezogen ist:
–wenn Sie die Maschine unbeaufsichtigt lassen;
–bevor Sie das Kabel überprüfen;
–bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr
durchführen;
–wenn Sie die Maschine anheben oder kippen müssen, z. B. zum
Transport;
–wenn Sie die Maschine zur Vertikutierfläche hin- und wieder
wegtransportieren;
–bevor Sie die Batterie aus dem Batteriefach am Motor entnehmen
oder einsetzen;
–bevor Sie den Grasfangsack abnehmen oder einhängen;
–beim Fahren außerhalb des Rasens;
–bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal
beseitigen;
–wenn ein Fremdkörper getroffen wurde;
–wenn eine Störung auftritt;
–wenn die Maschine ungewöhnlich zu vibrieren beginnt.
•Wenn ein Fremdkörper getroffen wurde und bei Blockierungen der Maschine, z. B.
durch Auffahren auf ein Hindernis, muss durch eine autorisierte Fachwerkstatt
geprüft werden, ob Teile des Gerätes beschädigt oder verformt wurden. Auch die
möglicherweise notwendigen Reparaturen immer von einer autorisierten
Fachwerkstatt ausführen lassen.
•Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche
Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte
Fachwerkstatt erforderlich.
Hohe Vibrationen auf Ihre Hände können zu Gesundheitsschäden führen. Beim
Auftreten von starken Vibrationen wenden Sie sich sofort an eine autorisierte
Fachwerkstatt.
Schalten Sie den Motor aus durch Loslassen des
Sicherheitsschaltbügels Motorstopp, und vergewissern Sie sich, dass alle
bewegten Teile vollkommen still stehen,
–wenn Sie den Vertikutierer anheben oder kippen müssen, z. B. zum
Transport;
–wenn Sie die Maschine zur Vertikutierfläche hin- und wieder
wegtransportieren
–beim Fahren außerhalb des Rasens;
–wenn Sie die Maschine für kurze Zeit verlassen;
–wenn Sie die Vertikutiertiefe einstellen wollen;
–bevor Sie den Grasfangsack abnehmen.
•WARNUNG
Die in dieser Bedienungsanleitung angegebenen Geräuschpegel und
Schwingungen sind die bei der Benutzung der Maschine entstehenden
Höchstwerte.
Die Verwendung von unausgewuchteten Schneidwerkzeugen, zu hohe
Fahrgeschwindigkeit und mangelhafte Wartung haben erheblichen Einfluss auf
Geräuschemissionen und Schwingungen. Deshalb müssen vorbeugende
Maßnahmen ergriffen werden, um mögliche Schäden durch hohe Geräuschpegel
oder Schwingungsbeanspruchungen zu vermeiden.
Achten Sie darauf, die Maschine gut zu warten, Gehörschutz zu tragen und
während der Arbeit Pausen einzulegen.
Die in dieser Bedienungsanleitung aufgeführten Wartungsarbeiten einhalten und
das Gerät regelmäßig von einer autorisierten Fachwerkstatt prüfen und warten
lassen.
Wartung und Lagerung
•Ungenügende Wartung Ihres Gerätes führt zu sicherheitsrelevanten Mängeln.
•Sorgen Sie dafür, dass alle Schraubverbindungen fest angezogen sind und das
Gerät in einem sicheren Arbeitszustand ist.
Das Öffnen der Auswurfklappe und Abnehmen des Grasfangsacks darf
nur bei ausgeschaltetem Motor und stillstehenden Messern erfolgen.
Prüfen Sie vor jedem Vertikutieren die Grasfangeinrichtung auf Verschleiß
oder Verlust der Funktionsfähigkeit.
Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der
Messerwelle. Abgenutzte oder beschädigte Messer müssen unbedingt
ersetzt werden. Das Austauschen der Messer bzw. Arbeiten an der
Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch
eine falsch zusammengebaute Messerwelle können sich Teile lösen, was
zu schweren Verletzungen führen kann.
•Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile.
Bei Wartungs- und Reinigungsarbeiten sind immer Schutzhandschuhe zu
tragen.
Wartungs- und Reinigungsarbeiten sind nur bei ausgeschaltetem Motor
und abgezogenem Sicherheitsschlüssel auf ebenen Flächen
durchzuführen. Achten Sie beim Warten der Schneidmesser darauf, dass
selbst dann, wenn die Spannungsquelle abgeschaltet ist, die
Schneidmesser bewegt werden können. Eine regelmäßige Wartung ist
unentbehrlich für die Sicherheit und Einhaltung der Leistungsfähigkeit.
Das Gerät immer in sauberem Zustand in einem geschlossenen,
trockenen Raum und für Kinder nicht erreichbar abstellen.
Vor der Lagerung der Maschine immer die Batterie entnehmen und den
Sicherheitsschlüssel abziehen, um ein unbefugtes Betätigen der Maschine
zu verhindern.
Das Gerät nicht unter fließendem Wasser oder mit Hochdruckreinigern
säubern.
Die elektrische Anlage könnte beschädigt werden.

6
•Den Vertikutierer nur mit angehobener Messerwelle lagern. Eine abgesenkte
Messerwelle kann sich auf Dauer verbiegen und die Betriebssicherheit des
Vertikutierers gefährden.
Aus Garantie-/ Gewährleistungs- und Sicherheitsgründen dürfen nur
Originalersatzteile verwendet werden.
Nicht gleichwertige Ersatzteile können die Maschine beschädigen und Ihre
Sicherheit gefährden.
7BESCHREIBUNG DER BAUTEILE
1 Sicherheitsschaltbügel Motorstopp
2 Hebel zum Absenken/Ausheben der Messerwelle
3 Rastelement
4 Flügelmutter
5 Batterieabdeckung
6 Batterie (unter der Batterieabdeckung)
7 Sicherheitsschlüssel (unter der Batterieabdeckung)
8 Abdeckung
9 Luftschlitze Elektro-Motor
10 Tragegriff vorn
11 Auswurfklappe
12 Grasfangsack (optional)
13 Kabelführung
14 Startknopf (rot)
8VORBEREITENDE ARBEITEN
Zur Montage des Vertikutierers befinden sich folgende Einzelteile in der Verpackung:
•Vertikutierer
•Montagefertiges Holmoberteil
•Holmunterteil
•Werkzeugbeutel mit folgendem Inhalt:
–Betriebsanleitung mit Konformitätserklärung
–Garantiebedingungen (Modellabhängig)
–diverse Befestigungsteile (Flachrundschrauben, Scheiben, Muttern,
Kabelführungen (13), Flügelmuttern (4), Kabelbinder).
Sollte wider Erwarten ein Teil fehlen, setzen Sie sich bitte mit Ihrem Fachhändler in
Verbindung.
WICHTIG
Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der
Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt
werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein
beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.
WICHTIG
Darauf achten, dass die Bowdenzüge beim Hochheben der Führungsholme nicht
geknickt oder eingeklemmt werden!
Führungsholm-Unterteil anbauen (Abbildung C1 )
Folgende Schritte müssen zur Montage des Führungsholm-Unterteils (1) durchgeführt
werden:
–Die Holmenden außen beidseitig an den Befestigungspunkten des Gehäuses
ansetzen. Es können zwei Holmhöhen eingestellt werden.
–Die beiliegenden Flachrundschrauben (2) von innen durch Gehäuse und Holm
schieben.
–Von außen beidseitig je eine Scheibe (3) auf die Schrauben setzen und mit
selbstsichernden Muttern (4) verschrauben.
Führungsholm-Oberteil anbauen (Abbildung C3 )
–Das Holmoberteil rechts und links am Holmunterteil ansetzen, so dass die
Befestigungsbohrungen der beiden Holmteile übereinstimmen.
–Die Kabelführungen (1) von außen nach innen durchstecken, beide Holmteile mit
je einer Scheibe (2) und einer Flügelmutter (3) auf der Innenseite verschrauben.
–Kabel (4) und Bowdenzug (5) in die Kabelführungen (1) einlegen. Dadurch wird ein
Einklemmen des Kabels bzw. Bowdenzuges beim Umklappen des
Führungsholmes verhindert.
–Kabel und Bowdenzug mit Hilfe der Kabelbänder (6) aus dem Werkzeugbeutel am
Unterholm befestigen.
Einsetzen der geladenen Batterie (Abbildung K2 + V1 + G2 )
Die Handhabung von Ladegerät und Batterie ist in der
separaten Bedienungsanleitung des Ladegeräts
beschrieben.
Insbesondere Sicherheitshinweise lesen und beachten!
Vor der ersten Inbetriebnahme Batterie vollständig
aufladen!
–Batterieabdeckung (5) öffnen und festhalten.
–Sicherheitsschlüssel (7) abziehen K2 .
–Batterie in das Batteriefach schieben, bis die Verriegelung einrastet V1 .
Darauf achten, dass die Verriegelung an der Batterie freigängig ist und sauber
einrastet.
Es können 2 Batterien oder auch nur 1 Batterie verwendet werden. Wenn nur 1
Batterie verwendet wird, kann diese wahlweise in Batteriefach I oder Batteriefach II
eingesetzt werden.
–Den Sicherheitsschlüssel einstecken, falls die Maschine sofort benutzt wird G2 .
–Batterieabdeckung schließen. Darauf achten, dass die Abdeckung selbsttätig
schließt. Schmutz und Grasreste können dies verhindern und müssen deshalb
entfernt werden.
–Bei 2 eingesetzten Batterien wird der Strom zuerst aus Batterie I, dann aus
Batterie II bezogen. Die Umschaltung von Batterie I auf Batterie II erfolgt
automatisch.
Batterie entnehmen (Abbildung F + K2 + N2 )
–Motor ausschalten F . Der Elektromotor und das Schneidwerkzeug müssen zum
Stillstand kommen (Achtung! Das Schneidwerkzeug läuft nach!).
–Batterieabdeckung öffnen und festhalten.
–Sicherheitsschlüssel abziehen K2 .
–Entriegelungsknopf an der Batterievorderseite gedrückt halten und Batterie aus
dem Batteriefach entnehmen N2 .
–Zur leichteren Entnahme der Batterie diese leicht in das Batteriefach
hineindrücken vor dem Herausziehen. Währenddessen den Entriegelungsknopf
gedrückt halten. Die verbauten Federn ermöglichen dabei eine einfachere
Entnahme.
–Batterieabdeckung schließen. Darauf achten, dass die Abdeckung selbsttätig
schließt. Schmutz und Grasreste können dies verhindern und müssen deshalb
entfernt werden.
9VOR DER ERSTEN INBETRIEBNAHME
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 2
Alle Verschraubungen auf festen Sitz prüfen. Die Schrauben gegebenenfalls
nachziehen! Insbesondere der korrekte Zusammenbau und Zustand der Messerwelle
ist zu prüfen (siehe hierzu Kapitel „Wartung der Messerwelle“).
Arbeiten an der Messerwelle immer von einer autorisierten Fachwerkstatt durchführen

lassen. Durch eine falsch zusammengebaute Messerwelle können sich Teile lösen, was
zu schweren Verletzungen führen kann.
Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet.
Vor der ersten Inbetriebnahme prüfen, ob der Sicherheitsschaltbügel Motorstopp
einwandfrei funktioniert. Wenn der Schaltbügel losgelassen wird, muss der Motor sich
ausschalten und das Schneidwerkzeug zum Stillstand kommen (Achtung! Das
Schneidwerkzeug läuft nach!). Andernfalls die nächste autorisierte Fachwerkstatt
aufsuchen.
Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung
der Bauteile“ gezeigte Position zurückspringen.
Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte
Fachwerkstatt erforderlich.
Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder
deaktiviert werden!
Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht
beschädigt sind!
Batterie laden (Abbildung W1 )
Die Handhabung von Ladegerät und Batterie ist in der
separaten Bedienungsanleitung des Ladegeräts
beschrieben.
Insbesondere Sicherheitshinweise lesen und beachten!
Vor der ersten Inbetriebnahme Batterie vollständig
aufladen!
Alle Sicherheitshinweise zu Handhabung, Lagerung, Aufbewahrung,
Transport, Entsorgung der Lithium-Ionen-Batterie sowie Erste-Hilfe-
Maßnahmen und Maßnahmen zur Brandbekämpfung finden Sie im
„Datenblatt zur Produktsicherheit“ auf www.sabo-online.com bei den
Bedienungsanleitungen.
Informations-Rufnummer für Lithium-Ionen-Batterien
[phone]
Batteriestandanzeige (Abbildung U4 )
Zur Kontrolle der verfügbaren Ladung den Batteriestandanzeigeknopf an der Batterie
drücken. Die Anzeigelampen leuchten gemäß dem Ladezustand der Batterie auf:
Lampen
Kapazität
4 grüne Lampen
Batterie ist voll aufgeladen
3 grüne Lampen
Batterie ist zu 70% aufgeladen
2 grüne Lampen
Batterie ist zu 45% aufgeladen
1 grüne Lampe
Batterie ist zu 10% aufgeladen und
muss bald neu aufgeladen werden
Lampen sind aus
Batterie ist unter 10% aufgeladen
geladen muss sofort aufgeladen
werden, um irreparablen Schaden
(Tiefentladung) zu vermeiden
10 INBETRIEBNAHME DES VERTIKUTIERERS
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 2
Starten des Motors (Abbildung A2 )
Vor dem Starten des Motors darauf achten, dass die Messerwelle sich in der
Aushebungsposition (1) befindet Z2 .
Den Motor nur hinter dem Vertikutierer stehend starten.
Den Vertikutierer in jedem Fall auf ebener, nicht mit hohem Gras bewachsener Fläche
stellen (zu hohes Gras hemmt den Anlauf der Messerwelle und erschwert den
Startvorgang). Beim Starten oder Anlassen des Motors darf die Maschine nicht
hochgekantet werden, sondern ist, falls erforderlich, durch Herunterdrücken des
Führungsholmes so schräg zu stellen, dass das Schneidwerkzeug in die vom Benutzer
abgewandte Richtung zeigt, jedoch nur so weit, wie es unbedingt erforderlich ist.
Solange das Gerät nicht auf allen 4 Rädern steht, müssen sich beide Hände auf dem
Holm-Oberteil befinden.
–Mit der rechten Hand den Startknopf (14) gedrückt halten.
–Mit der linken Hand den Sicherheitsschaltbügel Motorstopp (1) auf das
Holmoberteil drücken.
Das Messer läuft nun, solange der Sicherheitsschaltbügel gedrückt gehalten wird.
–Den Startknopf loslassen.
11 ABSTELLEN DES MOTORS (ABBILDUNG F + K2)
–Sicherheitsschaltbügel loslassen F.
–Stillstand des Schneidwerkzeugs abwarten.
–Sicherheitsschlüssel abziehen K2 .
Achtung! Das Schneidwerkzeug läuft nach!
12 ANHALTEN IM NOTFALL
Sicherheitsschaltbügel loslassen.
–Das Schneidwerkzeug kommt zum Stillstand.
–Der Motor geht aus.
ACHTUNG
Vor jedem Vertikutieren prüfen, ob der Sicherheitsschaltbügel einwandfrei
funktioniert:
–Wenn der Schaltbügel losgelassen wird, muss der Motor sich ausschalten
und das Schneidwerkzeug zum Stillstand kommen (Achtung! Das
Schneidwerkzeug läuft nach!).
Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen.
13 EINSTELLEN DER VERTIKUTIERTIEFE
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 2
Das Einstellen der Vertikutiertiefe darf nur bei ausgeschaltetem Motor erfolgen!
Die Arbeitstiefe ist abhängig von der Abnutzung der Messer und muss außerdem auf
die jeweiligen Gras- und Bodenverhältnisse eingestellt werden.
Die Vertikutiertiefe immer auf einer ebenen Rasenfläche prüfen und einstellen.
Bei abgesenkter Messerwelle sollten die Messer die Grasnarbe eben anritzen. Eine
Arbeitstiefe bis 3 mm ist zu empfehlen. Bei einem gepflegten, steinfreien Rasen mit
weichem Boden kann die Vertikutiertiefe etwas größer eingestellt werden. Bei stark
vermooster Rasenfläche sollte mit einer geringeren Arbeitstiefe begonnen werden.
Einstellung (Abbildung Z2 + V2 )
Bei Lieferung befindet sich die Messerwelle in der Aushebungsposition (1) Z2 .
–Die Vertikutiertiefe wird mit Hilfe des grauen Rastelementes (2) vorgewählt. Das
Rastelement leicht nach unten drücken und in der gewünschten Position wieder
einrasten V2 . Dieses Rastelement ermöglicht Ihnen, die eingestellte
Arbeitsposition jederzeit wiederzufinden.
–Die Messewelle wird mit dem links angebrachten schwarzen Hebel (3) in die
ausgewählte Arbeitstiefe abgesenkt. Den Hebel zuerst leicht nach unten drücken
und dann bis zum Anschlag an das Rastelement (2) ziehen V2 . Zur Verringerung
der Hebelkräfte kann das Gerät am Oberholm leicht angehoben werden, bis die
Hinterräder keinen Bodenkontakt haben.
–Zum Ausheben der Messerwelle aus der Arbeitsposition wird der Hebel (3) zuerst
nach unten gedrückt und dann ganz nach vorne geschoben. In Pos. (1) ist die
Messerwelle nicht mehr im Einsatz. Die voreingestellte Vertikutiertiefe wird
hierdurch nicht verändert Z2 .
Vertikutierprobe
–Beim Neugerät das Rastelement (2) in der "MIN" Position einrasten.
–Den Motor starten.
–Messerwelle absenken.
–Das Gerät langsam in Arbeitsrichtung bewegen. Arbeitsergebnis prüfen. Sollte das
Vertikutierergebnis nicht zufriedenstellend sein, Messerwelle ausheben, Motor
ausschalten und das Rastelement (2) in der nächsten Position einrasten.
–Erneute Vertikutierprobe
Bei Blockieren des Motors oder Steinschlaggeräuschen das Gerät sofort
ausschalten. Geringere Arbeitstiefe einstellen.

8
Nach einigen Betriebsstunden kann ein Nachstellen der Messerwelle wegen Abnutzung
erforderlich werden. Je intensiver die Nutzung, desto größer die Abnutzung der Messer.
Harte bzw. sehr trockene Böden beschleunigen den Verschleiß.
Die Vertikutiertiefeneinstellung ist dann genauso vorzunehmen wie oben beschrieben
14 GRASFANGEINRICHTUNG
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 2
Betrieb mit Grasfangsack (Zubehör)
Der Vertikutierer kann auch mit einem zusätzlichen Grasfangsack (Bestell-Nr. siehe
Original-Ersatzteile und Zubehör) betrieben werden.
WARNUNG
Beim Betrieb mit Grasfangsack muss dieser vollständig montiert und in
technisch einwandfreiem Zustand sein.
Fangsack am Vertikutierer einhängen (Abbildung R1 + S1 )
–Das Fangsackgestell mit dem Bügel voran in das Fangtuch einsetzen. Die oberen
Nähte des Fangtuches am Bügel ausrichten.
–Die Halteprofile auf den Vorderrahmen des Fangsackgestells aufdrücken R1 .
–Die Auswurfklappe des Vertikutierers nach oben öffnen.
–Den Grasfangsack am Tragbügel anheben und mit seinen seitlichen Haken oben
am Vertikutierer-Gehäuse einhängen S1 .
–Die Auswurfklappe auf den Grasfangsack klappen.
Beim Vertikutieren darauf achten, dass der Grasfangsack rechtzeitig geleert wird. Nur
mit einem luftdurchlässigen Grasfangsack erzielen Sie eine einwandfreie
Grasaufnahme. Bei zu tiefer Einstellung der Messer verschlechtert sich das
Fangverhalten.
WICHTIG
Grasfangsack nicht mit heißem Wasser reinigen!
Entleeren des Grasfangsacks (Abbildung F + L)
–Motor abstellen Fund Stillstand des Schneidwerkzeugs abwarten.
–Auswurfklappe anheben.
–Am Tragbügel den gefüllten Grasfangsack vom Vertikutierer aushängen –
Auswurfklappe schließt selbsttätig.
–Den Grasfangsack am Tragbügel und an der Bodenunterseite haltend gründlich
ausschütten L .
Betrieb ohne Grasfangsack
WARNUNG
Beim Betrieb ohne Grasfangsack muss die AuswurfkIappe am Vertikutierer-
Gehäuse immer geschlossen (heruntergeklappt) sein.
15 VERTIKUTIERBETRIEB
Sicherheitshinweis!
Symbolerklärung siehe Tabelle
Seite 2
HINWEIS
Um die Messerwelle zu schonen, enge Kurvenfahrten vermeiden, und vor dem
Wenden die Messerwelle anheben.
HINWEIS
Bei zu geringer Batteriespannung schaltet sich der Motor automatisch aus.
Laden Sie die Batterie daher rechtzeitig auf.
Vertikutieren an Hanglagen
ACHTUNG
Vertikutieren Sie nicht an übermäßig steilen Hängen! Das Vertikutieren an
Hanglagen birgt grundsätzlich Gefahren. Vertikutieren Sie quer zum Hang,
niemals auf- oder abwärts.
Achten Sie immer auf einen sicheren Stand.
Grundsätzlich sollten handgeführte Vertikutierer bei Steigungen von mehr als
26% (15° Neigung) nicht eingesetzt werden. Es droht der Verlust der
Standfestigkeit!
Prüfung der Betriebssicherheit
Der Vertikutierer ist mit einer Motorstopp-Vorrichtung ausgestattet.
Vor jedem Vertikutieren prüfen, ob der Sicherheitsschaltbügel Motorstopp einwandfrei
funktioniert. Wenn der Schaltbügel losgelassen wird, muss der Motor sich ausschalten
und das Schneidwerkzeug zum Stillstand kommen (Achtung! Das Schneidwerkzeug
läuft nach!). Andernfalls die nächste autorisierte Fachwerkstatt aufsuchen.
Der Bügel muss nach dem Loslassen auf jeden Fall wieder in die im Bild „Beschreibung
der Bauteile“ gezeigte Position zurückspringen.
Sollte dies nicht der Fall sein, ist eine sofortige Überprüfung durch eine autorisierte
Fachwerkstatt erforderlich.
Sicherheits- und Schutzeinrichtungen der Maschine dürfen nicht manipuliert oder
deaktiviert werden!
Darauf achten, dass alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht
beschädigt sind!
Zur Vermeidung einer Gefährdung vor jedem Vertikutieren den Zustand und festen Sitz
der Messer prüfen (siehe hierzu Kapitel „Wartung der Messerwelle”). Arbeiten an der
Messerwelle immer von einer Fachwerkstatt durchführen lassen. Durch eine falsch
zusammengebaute Messerwelle können sich Teile lösen, was zu schweren
Verletzungen führen kann.
Alle 10 Betriebsstunden Schrauben und Muttern des Gerätes auf festen Sitz prüfen und
gegebenenfalls nachziehen!
Bei Blockierung der Messerwelle, z.B. durch Auffahren auf ein Hindernis oder durch
Fremdkörper, durch eine autorisierte Fachwerkstatt prüfen lassen, ob Teile des
Vertikutierers beschädigt oder verformt sind. Auch die möglicherweise notwendigen
Reparaturen immer von einer autorisierten Fachwerkstatt ausführen lassen.
Falls die Maschine anfängt, ungewöhnlich stark zu vibrieren oder ungewöhnliche
Geräusche zu machen, ist eine sofortige Überprüfung durch eine autorisierte
Fachwerkstatt erforderlich.
Zeitliche Einschränkungen
Beim zeitlichen Betrieb von Vertikutierern sind regionale Einschränkungen möglich. Vor
Inbetriebnahme des Vertikutierers informieren Sie sich bitte bei der zuständigen
kommunalen Behörde.
Tipps zur Rasenpflege (Abbildung M )
WARNUNG
Entfernen Sie vor jedem Vertikutieren alle Fremdkörper (Steine, Holz, Äste usw.)
vom Rasen; achten Sie aber trotzdem auch während des Vertikutierens noch auf
herumliegende Gegenstände.
Beim Vertikutieren das Gerät in geraden Bahnen mit mäßiger Schrittgeschwindigkeit
führen. Bedingt durch die Vorwärts-Drehrichtung der Messerwelle ist nur eine geringe
Schiebekraft notwendig. Je nach Bodenbeschaffenheit ist es teilweise notwendig, den
Vertikutierer entgegen der Arbeitsrichtung zurückzuhalten. Enge Kurvenfahrt
vermeiden.
Bei stark vermoostem oder verunkrautetem Rasen empfiehlt es sich, ein weiteres Mal,
rechtwinklig zur ersten Arbeitsrichtung, zu vertikutieren. Beim Vertikutieren ohne
Fangsack vor dem zweiten Arbeitsgang das herausgearbeitete Vertikutiergut entfernen.
Zusätzlich aufliegendes Vertikutiergut würde das Vertikutierergebnis verschlechtern,
das Gerät zusätzlich belasten und dem Bediener die Arbeit unnötig erschweren
(stärkere Schiebekräfte).
Das Entfernen/Aufnehmen des Vertikutierguts kann am einfachsten durch Absaugen
mit einem Rasenmäher mit TurboStar System erfolgen oder manuell geharkt werden.
16 WARTUNGSINTERVALLE
WICHTIG
Vermeiden Sie Schäden! Unter extremen bzw. außergewöhnlichen Bedingungen
sind ggf. kürzere Wartungszeiträume als unten angegeben erforderlich. Falls Sie
Mängel feststellen, wenden Sie sich bitte an eine autorisierte Fachwerkstatt.
Routinewartungen an der Maschine entsprechend den nachfolgenden
Wartungsintervallen durchführen.
Die folgenden Wartungsintervalle müssen zusätzlich zu den in dieser Betriebsanleitung
aufgeführten Wartungsarbeiten durchgeführt werden.
Vor der ersten Inbetriebnahme
•Batterie laden.
•Alle Verschraubungen auf festen Sitz prüfen.
•Die Messerwelle prüfen und gegebenenfalls von einer autorisierten Fachwerkstatt
festziehen lassen.

•Prüfen, ob der Sicherheitsschaltbügel einwandfrei funktioniert.
•Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht
beschädigt sind.
Vor jedem Betrieb
•Rasenfläche überprüfen und alle Fremdkörper, insbesondere stromführende
Leitungen, entfernen.
•Bereich des Begrenzungskabels prüfen (falls auch ein automatischer Mäher zur
Rasenpflege eingesetzt wird).
•Ladung der Batterie prüfen.
•Zustand und festen Sitz der Messer prüfen und gegebenenfalls von einer
autorisierten Fachwerkstatt austauschen bzw. festziehen lassen.
•Prüfen, ob der Sicherheitsschaltbügel Motorstopp (1) einwandfrei funktioniert.
•Prüfen, ob alle Schutzeinrichtungen ordnungsgemäß angebracht und nicht
beschädigt sind.
•Grasfangeinrichtung auf Verschleiß oder Verlust der Funktionsfähigkeit prüfen.
•Kabel auf Beschädigungen und Alterung überprüfen.
Alle 10 Betriebsstunden
•Alle Verschraubungen auf festen Sitz prüfen.
•Messerwelle auf Verschleiß und Sitz prüfen.
Nach jedem Betrieb
•Den Vertikutierer reinigen.
•Die Messer auf Schäden und Verschleiß überprüfen.
Bei der Jahresinspektion
•Den Bereich unter der Riemenabdeckung reinigen lassen.
17 PFLEGE UND WARTUNG DES VERTIKUTIERERS
Regelmäßige Pflege ist die beste Garantie für eine lange Lebensdauer und
störungsfreien Betrieb! Ungenügende Wartung Ihres Gerätes führt zu
sicherheitsrelevanten Mängeln!
Verwenden Sie nur Originalersatzteile, denn nur diese bürgen für Sicherheit und
Qualität!
Sicherheitshinweis!
Symbolerklärung siehe Tabelle Seite 2
Reinigung (Abbildung N3 )
Schmutz und Grasreste direkt nach dem Vertikutieren entfernen. Das Gerät auf die
Seite legen und zur Reinigung Bürste oder Lappen verwenden.
Die Luftschlitze zur Kühlung des Elektromotors (1) müssen frei von Schmutz und
Grasresten sein.
WICHTIG
Nie das Gerät mit Wasser abspritzen. Die elektrische Anlage könnte beschädigt
werden.
Aufbewahrung
Das Gerät immer mit abgezogenem Sicherheitsschlüssel und ohne eingesetzte Batterie
lagern.
Das Gerät immer in sauberem Zustand in einem geschlossenen, trockenen Raum und
für Kinder nicht erreichbar, abstellen. Lassen Sie den Motor abkühlen, bevor Sie die
Maschine in geschlossenen Räumen abstellen.
Umklappen des Führungsholmes
–Zur platzsparenden Aufbewahrung die beiden Flügelmuttern soweit lösen, dass
sich der obere Führungsholm ohne Widerstand zum Motor hin umklappen lässt.
–Kabel und Bowdenzug dabei nicht knicken oder quetschen.
WICHTIG
Darauf achten, dass die Kabel beim Auseinander- und Zusammenklappen der
Führungsholme nicht eingeklemmt, gequetscht, verdreht oder überstreckt
werden! Die Kabel stets an der Außenseite der Holmverbindung führen. Ein
beschädigtes Kabel kann zu einem technischen Defekt des Gerätes führen.
WICHTIG
Darauf achten, dass die Bowdenzüge beim Hochheben der Führungsholme nicht
geknickt oder eingeklemmt werden!
VORSICHT
Beim Umlegen des Holms zu Transport- und Lagerungszwecken kann es beim
Lösen der Flügelmuttern zu einem unbeabsichtigten Umschlagen des Holms
kommen. Außerdem können sich Quetschstellen zwischen Holm-Unterteil und
Holm-Oberteil ergeben. Es besteht Verletzungsgefahr!
Transport und Sicherung des Gerätes (Abbildung N )
–Soll das Gerät getragen werden, nicht an der Auswurfklappe anfassen! Fassen Sie
vorne am Tragegriff und hinten am Querholm des Führungsholm-Unterteils an
(siehe Abbildung N).
Beachten Sie vor dem Heben oder Tragen das Gewicht der Maschine (siehe
Kapitel „Technische Daten“). Das Heben von hohen Gewichten kann zu
gesundheitlichen Problemen führen.
Wir empfehlen, das Gerät immer mit mindestens zwei Personen zu heben oder
tragen, wenn andere Hilfsmittel nicht zur Verfügung stehen.
Wird das Gerät auf einer Ladefläche transportiert, sollte zum Auf- und Abladen
eine Laderampe benutzt werden.
–Das Gerät auf allen 4 Rädern stehend transportieren, um Beschädigungen des
Gerätes und Verletzungen von Personen zu vermeiden.
ACHTUNG
Verletzungen vermeiden! Beim Auf- oder Abladen der Maschine besonders
vorsichtig vorgehen.
Es wird empfohlen, bei Verwendung eines Anhängers darauf zu achten, dass
dieser mit stabilen Seitenwänden ausgestattet ist.
Zur Sicherung des Gerätes dürfen nur die ausgewiesenen Punkte am
Transportfahrzeug verwendet werden.
–Das Transportmittel auf ebenem Boden parken, damit das Gerät nicht wegrollen
kann, bevor es gesichert wird.
–Den Grasfangsack aushängen und während des Transports separat sichern.
–Das Gerät mit zugelassenen Ladungssicherungsmitteln (z.B. Zurrgurte mit
Spannelement) auf oder im Fahrzeug sicher befestigen. Zurrgurte sind Gurtbänder
aus synthetischen Fasern. Jeder Zurrgurt ist mit einem Etikett gekennzeichnet.
Das Etikett enthält wichtige Angaben zur Verwendung. Die Hinweise dieses
Etiketts bei der Benutzung des Zurrgurtes sind zu beachten.
–Bei Ladegütern, die rollen können, wird das Direktzurren mit vier Spanngurten
empfohlen. Sichern Sie das Gerät an den Rädern so, dass es sich während der
Fahrt nicht bewegt.
ACHTUNG
Die Gurte nicht zu fest anziehen. Ein zu starkes Fixieren des Gerätes kann zu
Beschädigungen führen.
Wartung des Messerwelle
Prüfen Sie vor jedem Vertikutieren den Zustand und festen Sitz der Messer. Abgenutzte
oder beschädigte Messer müssen unbedingt ersetzt werden.
WARNUNG
Das Auswechseln der Messer immer von einer autorisierten Fachwerkstatt
durchführen lassen. Durch eine falsch zusammengebaute Messerwelle können
sich Teile lösen, was zu schweren Verletzungen führen kann.
–Der komplette Messersatz muss ausgetauscht werden, wenn die Verschleißgrenze
(runde Markierung auf dem Messer) erreicht worden ist bzw. ein Nachstellen der
Vertikutiertiefe nicht mehr möglich ist.
–Bei Ersatz nur Original-Vertikutiermesser verwenden! Nicht gleichwertige
Ersatzteile können die Maschine beschädigen und Ihre Sicherheit gefährden.
–Ersatz-Vertikutiermesser müssen dauerhaft mit dem Namen und/oder Firmen-
Kennzeichen des Herstellers oder Lieferanten und der Teile-Nr. gekennzeichnet
sein.
Auswechseln des Zahnriemens
Aus sicherheitstechnischen Gründen weisen wir ausdrücklich darauf hin, dass der
Antriebsriemen nur durch ein Original-Teil ersetzt werden darf!
Das Auswechseln des Zahnriemens immer von einer autorisierten Fachwerkstatt
ausführen lassen.
Spannen des Zahnriemens (Abbildung X1 + X2)
Nach dem Wechsel des Zahnriemens ist auf eine ausreichende Spannung des
Zahnriemens mittels des Exzenter-Spanners zu achten. Der Zahnriemen ist
ausreichend gespannt, wenn Sie einen leichten Widerstand spüren und sich dieser
nicht von der Rolle abheben lässt.
–Die Innensechskantschraube (SW4) muss gelöst werden.
–Der Verschraubungspunkt des Exzenter-Spanners ist außermittig.
–Zur Änderung der Zahnriemenspannung die beiden Fixierungslöcher nutzen und
den Exzenter in die gewünschte Position drehen.
–Zur Erhöhung der Spannung des Zahnriemens muss der Exzenter-Spanner in
Richtung der längeren Seite des Exzenters zum Zahnriemen gedreht werden X1.
–Zur Verringerung der Spannung des Zahnriemens muss der Exzenter-Spanner in
Richtung der kürzeren Seite des Exzenters zum Zahnriemen gedreht werden X2.

10
–Anschließend die Innensechskantschraube mit 5 Nm anziehen.
Ein zu lockerer Zahnriemen kann durchrutschen und verursacht Lärm. Außerdem
besteht die Gefahr des Überspringens. Ein zu fester Zahnriemen verschleißt
schneller und verringert die Effizienz. Es besteht die Gefahr die Lager zu
beschädigen. Im schlimmsten Fall reißt dieser. Auch hier kann es zu einer
Erhöhung der Lautstärke kommen.
18 STÖRUNGSURSACHEN UND DEREN BESEITIGUNG
Störungen
Mögliche Ursachen
Beseitigung
Motor startet nicht
Sicherheitsschlüssel
nicht eingesteckt.
Sicherheitsschlüssel
einstecken G2 .
Batterie nicht geladen
U4.
Batterie aufladen W1 .
Batterie ist nicht
funktionsfähig oder kann
nicht aufgeladen werden.
Batterie ersetzen.
Messerwelle blockiert
Vertikutiertiefe überprüfen.
Messerwelle reinigen (vorher
Sicherheitsschlüssel
abziehen!).
Maschine beim Starten
ankippen.
Von einer autorisierten
Fachwerkstatt prüfen lassen.
Motor setzt aus
Gras ist zu hoch
Rasen vormähen
Batterie ist leer U4.
Batterie laden W1 .
Blockierung durch
Fremdkörper
Von einer autorisierten
Fachwerkstatt prüfen lassen.
Vertikutiertiefe zu groß
Vertikutiertiefe neu einstellen
V2 .
Arbeitsergebnis nicht
zufriedenstellend
Gras ist zu hoch
Rasen vormähen
Batterie-Kapazität niedrig
U4.
Batterie laden W1 .
Abnutzung der Messer
Nachstellen der
Vertikutiertiefe V2 .
Messerwelle von einer
autorisierten Fachwerkstatt
auswechseln lassen
Vertikutiertiefe nicht an
Gras- und
Bodenverhältnisse
angepasst
Vertikutiertiefe neu einstellen
V2 .
Starke
Erschütterungen
(Vibrieren)
Von einer autorisierten
Fachwerkstatt prüfen lassen.
Messerwelle dreht
nicht
Sicherheitsschlüssel
nicht eingesteckt.
Sicherheitsschlüssel
einstecken G2 .
Batterie nicht geladen
U4.
Batterie aufladen W1 .
Zahnriemen defekt
Von einer autorisierten
Fachwerkstatt prüfen bzw.
auswechseln lassen.
Bei Störungen und Defekten, die hier nicht angeführt sind, wenden Sie sich bitte an die
nächste autorisierte Fachwerkstatt.
Reparaturen, die Fachkenntnis erfordern, sollten Sie nur von einem Fachmann
durchführen lassen.
Ihre autorisierte Fachwerkstatt hilft Ihnen ebenfalls gerne, falls Sie die hier
beschriebenen Wartungsarbeiten nicht selbst durchführen wollen.
19 TECHNISCHE DATEN
Motor
Motor
40 V Gleichstrommotor
Leistung
900 W (33-V ACCU)
Motor-Drehzahl
3200 min-1
Ladegerät
Siehe separate Bedienungsanleitung des Ladegeräts.
Batterie
Siehe separate Bedienungsanleitung des Ladegeräts.
Vertikutierer
Gehäuse
Schlagfester Kunststoff (ABS)
Arbeitsbreite
330 mm
Vertikutiermesser
14 Stück
Führungsholm höhenverstellbar
2-fach
Fangsackvolumen
50 Liter
Gewicht
17,5 kg
Länge
1330 mm
Breite
490 mm
Höhe
990 mm
Räder vorn / hinten
Ø 180 mm / Ø 180 mm
Lagerung vorn / hinten
Gleitlagerung
Schallleistungspegel
Garantierter Schallleistungspegel; gemessen nach 2000/14/EG
Lwa = 87 dB(A)
Schalldruckpegel
Emissions-Schalldruckpegel am Bedienerplatz;
gemessen nach DIN EN 13684
Messunsicherheiten; nach ISO 4871
LpA = 74 dB(A)
1,5 dB
Schwingungen
Schwingungen am Führungsholm;
gemessen nach DIN EN 13684
Messunsicherheiten; nach EN 12096
ahW = 1,0 m/s2
0,5 m/s2
20 ORIGINAL-ERSATZTEILE UND ZUBEHÖR
Zulässige Lithium-Ionen-Batterien
SAU15032, SAU16450, SAU17028
(4Ah, 144 Wh)
(Best.-Nr. SAA11780)
SAU17216 (4Ah, 144 Wh)
(Best.-Nr. SAA12800)
SAU17217 (5Ah, 180 Wh)
(Best.-Nr. SAA12774
SAU16451, SAU17029 (6Ah, 216 Wh)
(Best.-Nr. SAA12250)
Zulässige Batterieladegeräte
Schnellladegerät SAU16509
(Best.-Nr. SAA16509)
Standardladegerät SAU15033
(Best.-Nr. SAA11781)
Sicherheitsschlüssel
SAA12543
Fangsack
SA350
Vertikutiermesser
Das Auswechseln der Vertikutiermesser
ist aus Sicherheitsgründen nur von einer
autorisierten Fachwerkstatt auszuführen.
Diese Fachwerkstatt verfügt auch über
die entsprechende Ersatzteilnummer der
Vertikutiermesser.

1
1Introduction..............................................................................................................2
2Explication de la plaque signalétique placée sur la machine ............................2
3Explication des pictogrammes ..............................................................................2
4Explication des symboles ......................................................................................2
5Utilisation conforme à l'emploi prévu ...................................................................3
6Prescriptions générales de sécurité relatives au scarificateur à batterie ........3
Consignes générales de sécurité..............................................................................3
Mesures préparatoires...............................................................................................4
Maniement.................................................................................................................4
Entretien et rangement..............................................................................................5
7Description des composants .................................................................................6
8Travaux préliminaires .............................................................................................6
Montage de la partie supérieure du guidon (Illustration C1 )...................................6
Montage de la partie supérieure du guidon (Illustration C3 )...................................6
Mise en place de la batterie chargée (Illustration K2 + V1 + G2 ).......................6
Retrait de la batterie (Illustration F + K2 + N2 ) ...................................................6
9Avant la première mise en service ........................................................................6
Charge de la batterie (Illustration W1 ) ....................................................................7
Indicateur de niveau de batterie (Illustration U4 ) ....................................................7
10 Mise en service du scarificateur............................................................................7
Démarrage du moteur (Illustration A2 )....................................................................7
11 Arrêt du moteur (Illustration F + K2 ) ..................................................................7
12 Arrêt en cas d'urgence............................................................................................7
13 Réglage de la profondeur de scarification ...........................................................7
Réglage (Illustration Z2 + V2 ) ...............................................................................7
Essai de scarification.................................................................................................7
14 Dispositif de récupération de l'herbe....................................................................8
Fonctionnement avec sac de récupération d'herbe (accessoire) .............................8
Fixation du sac de récupération sur le scarificateur (Illustration R1 + S1 )...........8
Vidage du sac de récupération d'herbe (Illustration F + L)....................................8
Fonctionnement sans sac de récupération d'herbe..................................................8
15 Fonctionnement du scarificateur ..........................................................................8
Utilisation du scarificateur sur des terrains en pente................................................8
Contrôle de la sécurité de fonctionnement................................................................8
Restrictions horaires..................................................................................................8
Conseils pour l'entretien des pelouses (Illustration M ) ...........................................8
16 Intervalles d'entretien .............................................................................................8
17 Entretien et maintenance du scarificateur ...........................................................9
Nettoyage (Illustration N3 ).......................................................................................9
Stockage....................................................................................................................9
Rabattement du guidon.............................................................................................9
Transport et sécurisation de l'appareil (Illustration N ).............................................9
Entretien de l'arbre porte-lames................................................................................9
Remplacement de la courroie dentée .......................................................................9
Tension de la courroie dentée (Illustration X1 + X2 )...........................................10
18 Causes de dérangement et remède.....................................................................10
19 Caractéristiques techniques ................................................................................10
Moteur......................................................................................................................10
Chargeur..................................................................................................................10
Batterie ....................................................................................................................10
Scarificateur.............................................................................................................10
Niveau de puissance acoustique.............................................................................10
Niveau de pression acoustique...............................................................................10
Vibrations.................................................................................................................10
20 Pièces de rechange et accessoires d'origine.....................................................11
Déclaration de conformité ............................. voir à la fin, après la dernière langue

2
1 INTRODUCTION
Chère amatrice de jardinage, cher amateur de jardinage,
Vous prendrez conscience de l'importance de vos outils de jardinage, lorsqu'à la fierté
d'une pelouse bien entretenue viendra s'ajouter le plaisir du jardinage. Votre nouveau
scarificateur est un excellent choix. Il associe la puissance d'une grande marque de
tradition aux innovations des technologies modernes. Vous le ressentirez au fil du
travail et vous vous réjouirez des formidables résultats.
Mais avant de débuter l'entretien de votre jardin, lisez bien ces informations
importantes qui doivent impérativement être respectées.
Avant la première mise en service du scarificateur, lisez attentivement le présent
mode d'emploi afin de vous familiariser avec l'utilisation et l'entretien corrects de
la machine et afin d'éviter les blessures ou les dommages sur votre scarificateur.
Utilisez le scarificateur avec prudence. Les pictogrammes apposés sur l'appareil vous
indiquent les principales mesures de précaution.
Les consignes de sécurité sont indiquées dans ce mode d'emploi par des symboles.
La signification des pictogrammes et des symboles est expliquée aux chapitres
suivants.
Les désignations « à gauche » et « à droite » se réfèrent toujours au côté gauche et au
côté droit de l'appareil dans le sens de la marche.
Votre scarificateur fonctionnera sans problème si vous respectez précisément les
instructions techniques. Nous vous informons que les dommages du scarificateur qui
sont causés par des erreurs de manipulation ne sont pas pris en charge dans
l'obligation de responsabilité / de garantie.
Nous vous souhaitons un agréable entretien de votre pelouse et de votre terrain.

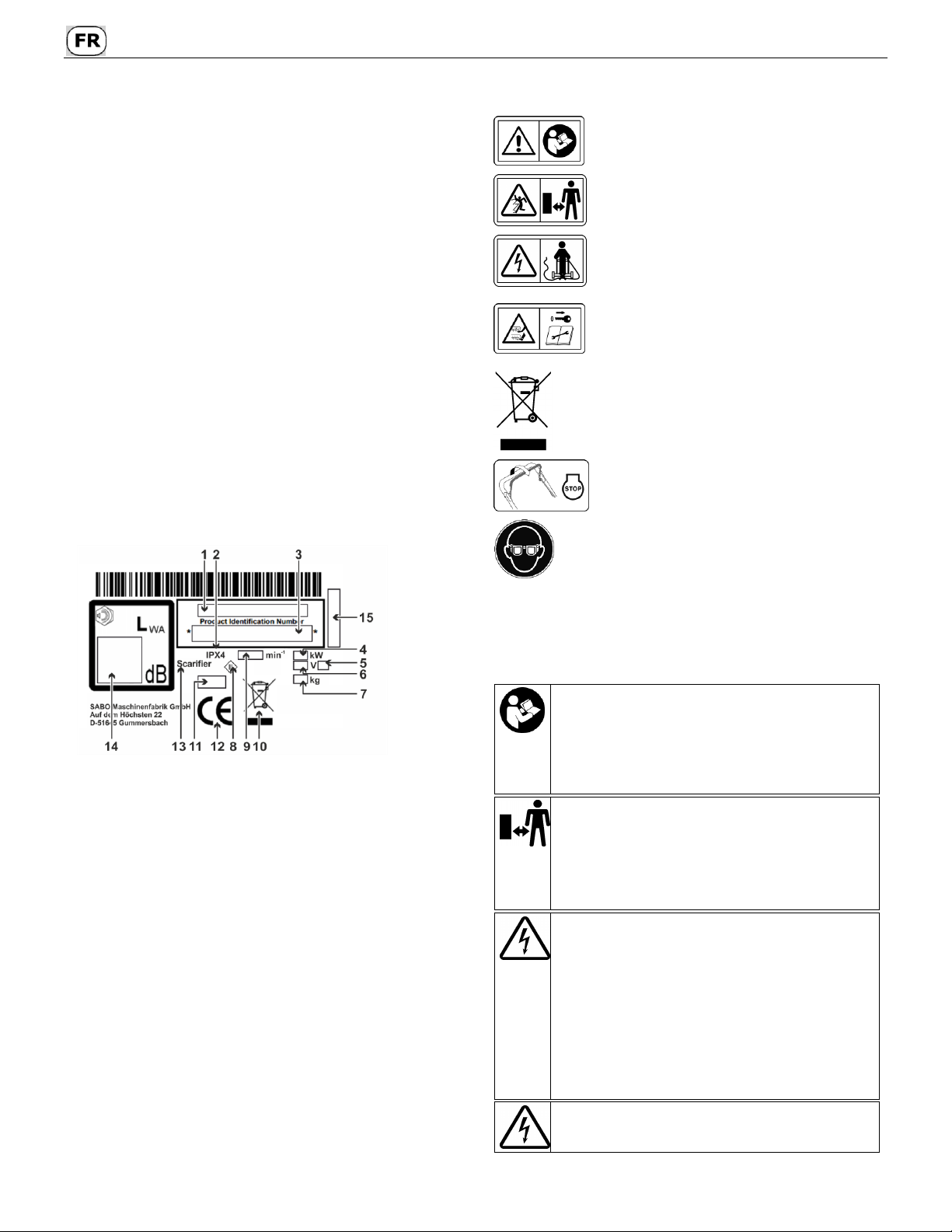

2 EXPLICATION DE LA PLAQUE SIGNALÉTIQUE PLACÉE SUR
LA MACHINE
1 Modèle
2 Type de protection
3 Numéro d'identification du produit avec numéro de série
4 Puissance
5 Symbole de tension continue
6 Tension de raccordement
7 Poids
8 Symbole de classe de protection III
9 Vitesse de rotation du moteur
10 Ne jetez pas les appareils électriques avec les ordures
ménagères. Éliminez l'appareil, les accessoires et l'emballage
dans un centre de recyclage respectueux de l'environnement.
11 Année de construction
12 Marque de conformité CE
13 Scarificateur
14 Niveau de puissance acoustique garanti
15 Numéro de série
Ce mode d'emploi vaut pour les modèles suivants :
33-V ACCU (SA530322) : Largeur de travail 330 mm
La désignation correcte du modèle de votre appareil ainsi que son numéro de série se
trouvent sur la plaque signalétique.
3 EXPLICATION DES PICTOGRAMMES
Avant la mise en service, veuillez lire et observer le mode
d'emploi et les consignes de sécurité !
Les pièces éjectées représentent un danger lorsque le moteur
est en marche. Veillez à conserver les distances de sécurité /
garder les personnes étrangères à l'écart de la zone
dangereuse !
Tenez les câbles conducteurs de courant à l'écart des dents
coupantes.
Attention aux outils acérés ! Veillez à ne pas vous couper les
doigts ni les orteils ! Pour cela, veillez à ne pas placer vos
pieds ou vos mains sous le boîtier ! Coupez le moteur et
retirez la clé de sécurité avant de procéder à des travaux de
nettoyage et d'entretien.
Ne jetez pas les chargeurs et batteries avec les ordures
ménagères.
Remettez la batterie ou le chargeur à votre revendeur ou
déposez-les dans un point de collecte public.
ARRÊT moteur
Les pièces éjectées représentent un danger lorsque le moteur
est en marche. Portez des lunettes de protection !
Cet appareil ne doit pas être jeté avec les ordures ménagères. Éliminez l'appareil,
les accessoires et l'emballage dans un centre de recyclage respectueux de
l'environnement.
4 EXPLICATION DES SYMBOLES
AVERTISSEMENT
Lisez soigneusement et respectez les instructions de service et les
consignes de sécurité générales. Conservez le mode d'emploi à des
fins de consultation ultérieure.
Le respect des conditions d'utilisation, de maintenance et d'entretien
prescrites par le fabricant fait également partie d'une utilisation
conforme aux prescriptions.
AVERTISSEMENT
Veillez à tenir toute personne étrangère à l'écart de la zone de danger !
Le contact avec l'outil de coupe en rotation peut provoquer de graves
blessures.
Des projections d'objets peuvent provoquer de graves blessures.
N'utilisez jamais le scarificateur lorsque des personnes se trouvent
à proximité, en particulier des enfants ou des animaux.
AVERTISSEMENT
Un choc électrique peut entraîner des blessures graves.
L'équipement électrique ne doit pas être modifié.
Lisez et respectez les consignes de sécurité relatives à la
manipulation de la batterie et du chargeur dans le mode d'emploi
séparé du chargeur !
N'aspergez pas l'appareil d'eau. L'installation électrique pourrait être
endommagée.
Confiez toujours les travaux de remplacement ou autres sur l'arbre
porte-lames à un atelier agréé. Un arbre porte-lames mal monté
implique un risque de détachement de pièces, susceptible d'entraîner
de graves blessures.
AVERTISSEMENT
Un choc électrique peut entraîner des blessures graves.

Ne passez jamais sur des câbles électriques avec l'outil de coupe en
marche.
Vérifiez l'absence de câbles électriques sur le terrain avant et pendant
la scarification. En présence de câbles, veillez si possible à les retirer.
Si un câble électrique est endommagé, arrêtez l'appareil et
débranchez le câble du réseau d'alimentation.
AVERTISSEMENT
Attention aux lames tranchantes ! Le contact avec l'outil de coupe en
rotation peut provoquer de graves blessures aux pieds.
Ne démarrez le moteur qu'en position debout derrière l'appareil.
Veillez à ne pas mettre vos pieds sous le boîtier.
AVERTISSEMENT
Attention aux lames tranchantes ! Le contact avec l'outil de coupe en
rotation peut provoquer de graves blessures aux mains et aux pieds.
Lorsque le moteur / l'arbre porte-lames est en marche, veillez
à respecter la distance de sécurité donnée par la longueur du guidon.
Veillez à ne pas mettre vos mains ni vos pieds sous le boîtier.
AVERTISSEMENT
Des projections d'objets peuvent provoquer de graves blessures.
Avant de scarifier, veillez à retirer de la pelouse, en particulier sur les
surfaces couvertes de feuilles, tous les bâtons, pierres, fils, jouets et
autres objets étrangers.
N'utilisez jamais l'appareil avec des dispositifs de protection
endommagés ou absents.
Des dispositifs de sécurité et de protection absents ou endommagés
représentent un danger pour votre sécurité et celle d'autres
personnes.
Avant la première mise en service, contrôlez la bonne fixation de l'outil
de coupe, et contrôlez avant chaque scarification la bonne fixation des
lames, leur état d'usure et la présence éventuelle de dommages sur
ces dernières. Faites remplacer les lames usées ou endommagées
par un atelier spécialisé agréé.
Avant de démarrer le moteur, vérifiez si les outils sont retirés.
AVERTISSEMENT
Un choc électrique peut entraîner des blessures graves.
Tenez les câbles conducteurs de courant à l'écart de l'outil de coupe.
Lors du démarrage, veillez à ce que les câbles conducteurs de
courant ne se trouvent pas à proximité du boîtier.
Lors de la scarification, ne passez pas sur des lignes électriques sous
tension.
En cas de dommage, coupez l'appareil et patientez jusqu'à ce que
l'outil de coupe s'immobilise, retirez la clé de sécurité. Les câbles
conducteurs de courant défectueux doivent être remplacés.
AVERTISSEMENT
Le non-retrait de la clé de sécurité lors de travaux sur l'appareil
implique un risque de démarrage du moteur avec pour conséquence
de graves blessures potentielles.
Le contact avec l'outil de coupe en rotation peut provoquer de graves
blessures aux mains et aux pieds. Des projections d'objets peuvent
provoquer de graves blessures.
Coupez le moteur et patientez jusqu'à ce que l'outil de coupe
s'immobilise, retirez la clé de sécurité :
–avant les travaux de maintenance et de réparation ;
–si le scarificateur doit être soulevé ou basculé, p. ex. en vue du
transport ;
–lors d'un déplacement en dehors de la pelouse, sur des voies ou
des routes ;
–si la machine est transportée vers et hors de la surface de
scarification ;
–lorsque la machine est laissée sans surveillance.
–avant de retirer ou d'insérer la batterie dans le compartiment
à batterie du moteur !
Consultez le mode d'emploi pour les consignes de nettoyage et
d'entretien correspondantes.
Un entretien insuffisant de votre appareil entraîne des défauts de
sécurité.
AVERTISSEMENT
Le contact avec l'outil de coupe en rotation peut provoquer de graves
blessures aux mains et aux pieds. Des projections d'objets peuvent
provoquer de graves blessures.
Coupez le moteur et patientez jusqu'à l'arrêt de l'outil de coupe :
–si l'appareil doit être soulevé ou basculé, p. ex. en vue du
transport ;
–lors d'un déplacement en dehors de la pelouse, sur des voies ou
des routes ;
–si la machine est laissée sans surveillance un court instant ;
–avant de régler la profondeur de scarification ;
–avant de retirer le sac de récupération d'herbe.
ATTENTION
Le contact avec les bords tranchants des lames du scarificateur peut
entraîner des blessures.
Pour les travaux d'entretien et de nettoyage, veillez toujours à porter
des gants de protection.
AVERTISSEMENT
Portez des lunettes de protection !
Des projections d'objets peuvent provoquer de graves blessures.
Ne scarifiez jamais sans lunettes de protection.
5 UTILISATION CONFORME À L'EMPLOI PRÉVU
•L'appareil est conçu uniquement pour la scarification des surfaces d'herbe et de
gazon dans le cadre de l'entretien de jardins et de paysages (« Utilisation
conforme à l'emploi prévu »). Toute utilisation dépassant ce cadre est considérée
comme non conforme à l'emploi prévu ; le fabricant décline toute responsabilité
quant à des dommages résultant d'une telle utilisation ; seul l'utilisateur en
supporte les risques. Le respect des conditions d'utilisation, de maintenance et
d'entretien prescrites par le fabricant fait également partie d'une utilisation
conforme aux prescriptions.
•Une prudence particulière est requise lors de l'utilisation dans les espaces publics,
les parcs, les installations sportives, le long des routes et dans les exploitations
agricoles et forestières.
•Le scarificateur ne doit pas être utilisé pour l'élimination des mauvaises herbes
dans les joints entre les pierres, sur les terrasses ou les trottoirs, comme
motobineuse, ni pour niveler les élévations de terrains, comme, par exemple,
les taupinières.
•L'utilisation de tout appareil supplémentaire ou ajouté non validé par le fabricant
n'est pas autorisée. En cas d'utilisation d'un tel appareil supplémentaire ou ajouté,
la conformité CE et la garantie sont annulées. Les modifications arbitraires
apportées à cet appareil excluent la responsabilité du fabricant pour les
dommages qui en résulteraient.
6 PRESCRIPTIONS GÉNÉRALES DE SÉCURITÉ RELATIVES AU
SCARIFICATEUR À BATTERIE
Consignes générales de sécurité
Pour votre protection personnelle et pour assurer un bon fonctionnement,
veuillez lire attentivement le mode d'emploi. Familiarisez-vous avec les
éléments de commande et l'utilisation correcte de la machine. Conservez
le mode d'emploi à des fins de consultation ultérieure.
•N'oubliez pas que le conducteur de la machine ou l'utilisateur assume la
responsabilité des accidents causés à autrui ou à des biens d'autrui avec la
machine.
•Ce mode d'emploi fait partie de l'équipement de la machine et doit être remis
à l'acheteur de l'appareil en cas de revente.
•Ne laissez jamais des enfants de moins de 16 ans, ni des personnes non
familiarisées avec le mode d'emploi, utiliser la machine. Tenez également compte
du fait que certaines prescriptions locales en vigueur peuvent déterminer l'âge
minimal de l'utilisateur.
•Expliquez les risques de danger à toutes les personnes qui doivent travailler avec
l'appareil et dites-leur comment éviter les accidents. L'utilisation, l'entretien et la
maintenance de cette machine doivent être confiés uniquement à des personnes
familiarisées avec cette dernière et informées sur les dangers.
•Cet appareil n'est pas destiné à être utilisé par des personnes présentant des
capacités physiques, sensorielles ou mentales diminuées ou manquant
d'expérience et / ou de savoir-faire, à moins qu'elles ne soient sous la surveillance
d'une personne responsable de leur sécurité et que cette dernière leur fournisse les

4
instructions nécessaires sur la façon d'utiliser l'appareil. La personne exerçant la
surveillance doit décider en premier lieu si la personne présentant des déficiences
physiques, sensorielles ou mentales est en mesure de faire cette activité.
N'utilisez jamais le scarificateur lorsque des personnes se trouvent
à proximité, en particulier des enfants ou des animaux.
•Rangez votre machine dans un endroit sûr ! –Rangez toujours les appareils non
utilisés avec la clé de sécurité retirée et sans pile insérée, dans un local sec et
fermé, hors de portée des enfants.
•Les dispositifs de sécurité et de protection de la machine ne doivent pas être
manipulés ni désactivés !
•Les câbles posés ne doivent pas être manipulés, p. ex. en retirant les serre-câbles
ou en installant une attache supplémentaire ! Les câbles doivent être placés sur le
côté extérieur de la barre de manière à ce qu'ils ne soient pas coincés ou tendus
lorsque la barre est rabattue. Un câble endommagé peut entraîner un défaut
technique de l'appareil.
Mesures préparatoires
•Lorsque vous scarifiez, portez toujours des chaussures résistantes, fermées et
antidérapantes, ou des chaussures de sécurité, ainsi qu'un pantalon. Évitez de
porter des vêtements larges ou avec des cordons ou des ceintures qui pendent.
Ne scarifiez ni pieds-nus ni en sandales. Portez des lunettes de sécurité afin de
vous protéger les yeux.
•Des bruits forts peuvent causer des troubles auditifs. Nous recommandons de
porter une protection auditive.
Avant et pendant l'utilisation du scarificateur, contrôlez entièrement le
terrain sur lequel l'appareil est utilisé et retirez tous les bâtons, pierres, fils,
jouets et autres objets étrangers susceptibles d'être agrippés et projetés.
Vérifiez l'absence de câbles électriques sur le terrain avant et pendant la
scarification. En présence de câbles, veillez si possible à les retirer.
Ne passez jamais sur des câbles électriques avec l'outil de coupe en
marche. Danger : choc électrique !
Si un câble électrique est endommagé, arrêtez l'appareil et débranchez le
câble du réseau d'alimentation.
•Si vous utilisez également une tondeuse robot pour l'entretien du gazon, les
consignes de sécurité suivantes doivent être respectées en ce qui concerne la
surface de travail de la tondeuse robot :
–Avant la scarification sur ces surfaces, la zone du câble de limitation doit
toujours être contrôlée.
–Si les câbles sont tirés dans la terre, ils doivent être contrôlés. Aucun câble
ne doit être visible. Faites particulièrement attention au chargeur.
–Si les câbles de limitation sont posés à l'air libre, ceux-ci doivent être
directement tendus à même le sol et ne pas être flasques dans l'herbe. Les
câbles doivent être fixés correctement par des clous de limitation. Pour cela,
reportez-vous au mode d'emploi.
–Les clous de limitation ne doivent pas dépasser, sans quoi ils doivent être
à nouveau enfoncés.
–Retirez les câbles qui traînent avant la scarification.
Les cas décrits ci-dessus impliquent le risque que le câble soit accroché par l'outil
et s'enroule, avec pour conséquence de graves blessures potentielles.
•Des branches basses ou des obstacles similaires peuvent blesser l'utilisateur et
interférer avec le fonctionnement de l'outil de coupe. Avant la scarification,
identifiez les obstacles potentiels, comme p. ex. des branches basses, et coupez
ou éliminez ces obstacles.
L'équipement électrique ne doit pas être modifié.
Lisez et respectez les consignes de sécurité relatives à la manipulation de
la batterie et du chargeur dans le mode d'emploi séparé du chargeur !
•Avant d'utiliser le scarificateur et afin de prévenir tout risque, vérifiez que les
raccords à vis de ce dernier sont bien fixés, que le montage est effectué
correctement et que l'arbre porte-lames est en parfait état. Les lames et vis de
fixation usées ou endommagées doivent être remplacées.
•Contrôlez l'état des pictogrammes avant chaque utilisation. Les pictogrammes
usés ou endommagés doivent être remplacés.
Maniement
•Le chargeur livré avec le scarificateur ne doit être utilisé que pour les batteries qui
font partie du scarificateur.
Les batteries ne doivent pas non plus être rechargées avec un autre chargeur.
Vous pourriez vous mettre en danger ou endommager votre appareil.
N'utilisez le scarificateur qu'avec les batteries autorisées à cet effet.
Une mauvaise utilisation des batteries et du chargeur peut entraîner une
électrocution ou un incendie.
Chargeurs et batteries autorisés : voir chapitre « Pièces de rechange et
accessoires d'origine ».
•L'appareil ne doit pas être utilisé dans une zone explosive.
Tenez les câbles conducteurs de courant à l'écart de l'outil de coupe.
Lors de la scarification, ne passez pas avec la machine sur des lignes
électriques sous tension.
Vérifiez l'absence de câbles électriques sur le terrain avant et pendant la
scarification. En présence de câbles, veillez si possible à les retirer.
Ne passez jamais sur des câbles électriques avec l'outil de coupe en
marche. Danger : choc électrique !
Si un câble électrique est endommagé, arrêtez l'appareil et débranchez le
câble du réseau d'alimentation.
•N'utilisez pas le scarificateur par mauvais temps en cas de danger de foudre.
•N'exposez pas l'appareil à la pluie ou à l'humidité.
•Veillez à ne pas écouter la radio ou de la musique avec des écouteurs lors de
l'utilisation de la machine. L'utilisation et l'entretien de la machine en toute sécurité
exigent une attention totale.
•Utilisez le scarificateur uniquement de jour ou avec un éclairage suffisant.
Conduisez la machine au pas.
•Faites preuve de prudence à l'approche d'angles morts, d'arbustes, d'arbres ou de
tout autre objet limitant le champ de vision.
•Ne vous approchez pas trop des trous, fossés et talus. La machine risque de
basculer subitement lorsqu'une roue se trouve au-dessus du rebord d'un fossé,
d'un talus ou lorsqu'un rebord s'affaisse brusquement.
•Attention lors de la scarification sous les équipements de jeux (p. ex. balançoires).
L'appareil pourrait se retrouver dans une position dangereuse. Il existe un risque
de blessures.
•N'utilisez pas la machine en cas d'indisposition, de malaise ou de fatigue, ni sous
l'emprise de l'alcool, de médicaments ou de drogues.
•Évitez si possible d'utiliser l'appareil sur de l'herbe humide. Il existe un risque de
glissement.
•Veillez toujours à une position sûre et stable sur des surfaces en pente. Utilisez le
scarificateur en travers de la pente, jamais en montant ni en descendant. Faites
preuve de grande prudence lors du changement de direction sur une pente.
•N'utilisez pas le scarificateur sur des pentes trop raides ! La scarification sur pente
comporte généralement des dangers. Veillez toujours à une position stable et
sûre. En règle générale, les scarificateurs manuels ne doivent pas être utilisés sur
des pentes de plus de 26 % (inclinaison de 15°), en raison d'un risque de perte de
stabilité.
•Faites preuve d'une grande prudence lorsque vous tournez la machine ou
rapprochez l'appareil vers vous.
•Évitez de faire des mouvements de marche arrière avec la machine, sans quoi
vous risquez de trébucher. Évitez d'adopter des postures anormales. Veillez
à adopter une position stable et sûre et à toujours garder l'équilibre.
•Respectez la distance de sécurité donnée par la longueur du guidon.
•Afin d'éviter que l'appareil ne glisse pendant le transport, veillez toujours à saisir
l'appareil au niveau des dispositifs de préhension prévus à cet effet (poignée de
transport, boîtier, extrémités de barre ou barre transversale de la partie inférieure
du guidon). Ne saisissez pas l'appareil au niveau du clapet d'éjection !
•Avant de lever ou de transporter la machine, renseignez-vous sur son poids (voir
chapitre « Caractéristiques techniques »). Le levage de poids élevés peut
provoquer des risques pour la santé des utilisateurs.
•Ne soulevez ni portez jamais une machine lorsque le moteur est en marche.
•N'utilisez jamais la machine avec des dispositifs de sécurité et de protection
absents ou endommagés.
Des dispositifs de sécurité et de protection absents ou endommagés représentent
un danger pour votre sécurité et celle d'autres personnes.
Les équipements de sécurité sont (voir chapitre « Description des composants ») :
–Étrier de commande de sécurité arrêt moteur (1)
Le scarificateur est équipé d'un dispositif d'arrêt du moteur.
En fonctionnement et en cas de danger, relâchez l'étrier de
commande de sécurité pour couper le moteur électrique.
Le moteur électrique et l'outil de coupe doivent s'arrêter
(Attention ! L'outil de coupe met un peu de temps avant de s'arrêter
entièrement !). Dans le cas contraire, veuillez consulter l'atelier
