Safco 3965 User manual

3965-37MP: 1 of 3;
Rev. 1; 10/07
Ergo In Demand Customer Service at 1-800-888-6024
available Monday-Friday 7:00 AM to 4:30 PM (Pacic Standard Time) (English-speaking operators)
TOOLS REQUIRED: Allen Wrench (included), Phillips Screwdriver, Box Wrench
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
L’Assistance téléphonique à la clientèle Ergo In Demand au 1-800-888-6024
de 7H00 à 16H30 (Heure normale du Pacique) (Opérateurs de langue anglaise)
Línea directa para el cliente de Ergo In Demand 1-800-888-6024
de 7:00 AM a 4:30 PM (Hora estándar del Pacico) (Operadores que hablan inglés)
•HERRAMIENTAS REQUERIDAS:Llave Allen(incluida), destornillador Phillips
®, llave de caja
•El REGISTRO PARA LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
•OUTILS REQUIS :Clef Allen (incluse), tournevis à pointe cruciforme, clé à douille
•L’INSCRIPTION POUR LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
Front Support Tube/ Tube de support avant / Tubo de soporte delantero13965-06GR
Rear Support Tube/
Tube de support arrière / Tubo de soporte posterior13965-07GR
Left Leg Frame/ Armature gauche de pied/ Marco de la pata izquierda 13965-04GR
Right Leg Frame/ Armature droit depied/ Marco de la pata derecha 13965-05GR
Long Rear Top / Long dessus arrière / Tapa posterior larga13965-01MO
Large Front Top / Grand dessus avant/ Tapa delantera grande13965-02MO
Small Front Top / Petit dessus avant/ Tapa delantera pequeña13965-03MO
Back Cross Brace/ Barre transversale arrière / Barra transversal trasera13965-08GR
Pencil Ledge / Corniche du crayon / Anaquel del lápiz 13965-09GR
Bracket / Équerre/ leuqanA
A
B
C
D
E
F
G
H
I
J
CODE /
CODIGO

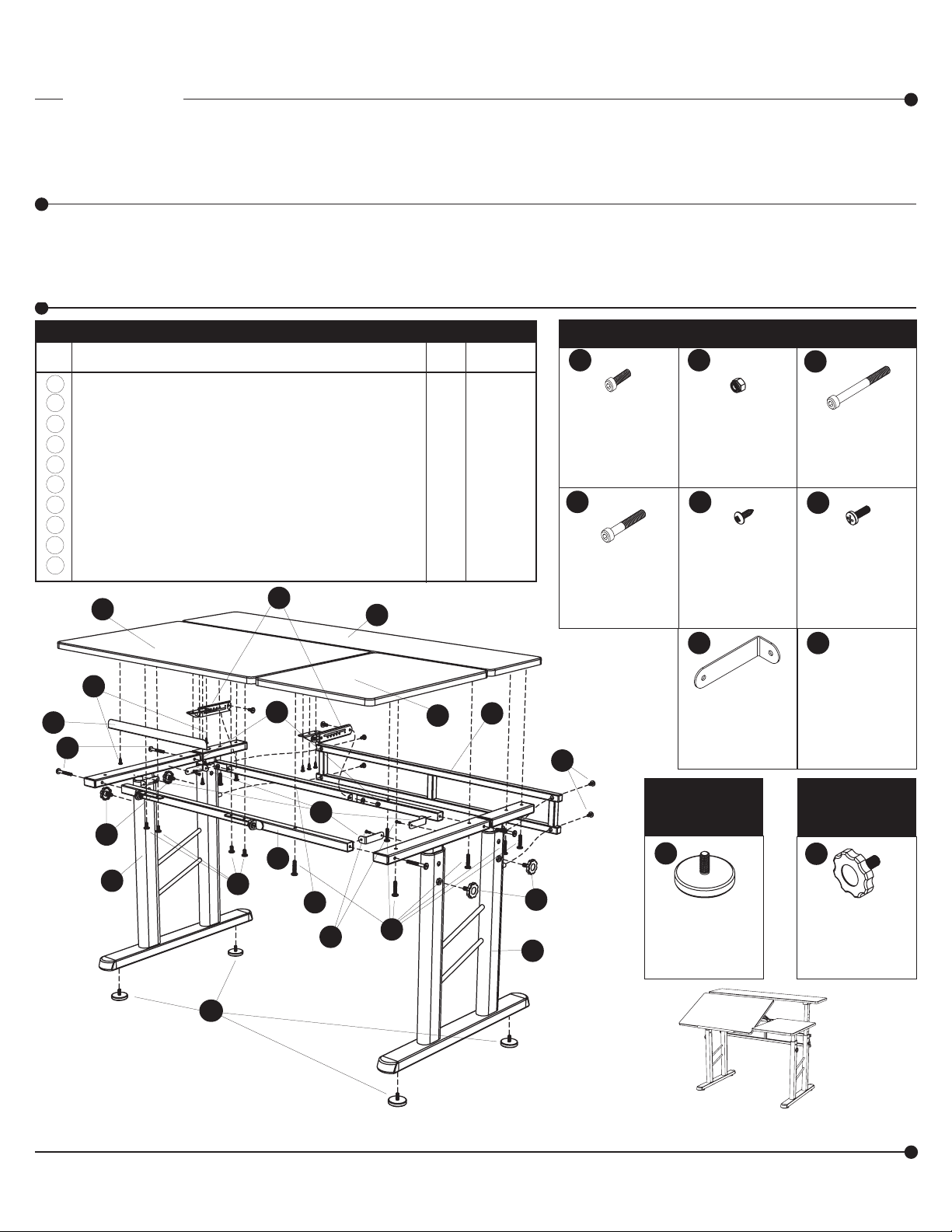

PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION/ DESCRIPTION/ DESCRIPCIÓN
QTY. /
QUANTITÉ /
CANTIDAD
PART NO. /
NODE PIECE /
NO. DE PIEZA
4900 Industry Drive
Central Point, OR 97502
3965
Two People Recommended
INSTRUCTIONS DE MONTINSTRUCTIONS DE MONT
INSTRUCTIONS DE MONTINSTRUCTIONS DE MONT
INSTRUCTIONS DE MONTAGEAGE
AGEAGE
AGE••
••
•INSTRUCCIONES DE ENSAMBLA J EINSTRUCCIONES DE ENSAMBLA J E
INSTRUCCIONES DE ENSAMBLA J EINSTRUCCIONES DE ENSAMBLA J E
INSTRUCCIONES DE ENSAMBLA J E
noradnemoceRsanosrePsoDédnammoceRtnosennosrePxueD
Height Adjustable Split Level Drafting Table
Table de dédoubler-niveau de la hauteur ajustable•Mesa del partir-nivel con la altura ajustable
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
3965-19NC
K L
Nut
Écrou
Tuerca
Qty./ Qte./ Cant.: 2
#3965-24NC
Short Screw
Courte vis
Corto tornillo
Qty./ Qte./ Cant.: 10
#3965-27NC
N
M
Long Screw
Longue vis
Largo tornillo
Qty./ Qte./ Cant.: 4
#3965-29NC
S
Knob
Bouton
Botón
Qty./ Qte./ Cant.: 4
#3965-21NC
T
Medium Screw
Medium vis
Medium tornillo
Qty./ Qte./ Cant.: 8
#3965-28NC
O
Sheet Metal Screw
Vis de la tôle
Tornillo de
chapa de metal
Qty./ Qte./ Cant.: 8
#3965-23NC
Leveler
Patin réglable
Tornillos de nivelación
Qty./ Qte./ Cant.: 4
#3965-25NC
P
Small Screw
Petite vis
Tornillopequeño
Qty./ Qte./ Cant.: 8
#3965-30NC
B
C
A
D
J
IG
E
F
H
S
HARDWARE PACK /
PAQUET MATÉRIEL /
PAQUETE MATERIAL
3965-99NC
HARDWARE PACK /
PAQUET MATÉRIEL /
PAQUETE MATERIAL
3965-98NC
Q
L-Support
Support “ L “
Soporte “L”
Qty./ Qte./ Cant.: 4
#3965-14NC
(not shown)
(non indiqué)
(no se muestra)
R
Allen Wrench
Clef Allen
Llave Allen
Qty./ Qte./ Cant.: 1
#3965-32NC
T
T
Q
K
L
N
O
MK
P
23965-13NC
ASSEMBLY INSTRUCTIONS
800-888-6024 (Toll Free)
541-779-3763 (Oce)
541-779-0829 (Fax)

Ergo In Demand, Central Point, OR 97502
3965-37MP: 2 of 3; Rev. 1; 10/07
12
34
Tighten nuts, then loosen 1/4 turn
Serrez les écrous, puis détachez 1/4 tour
Apretar las tuercas, después aojar 1/4 vuelta
A
L
K
J
B
Front
Avant
Frente
M
M
C
D
Rear
Arrière
Parte
posterior
A
B
O
GK
F
E
H
K
N
N
Q
P
P

Ergo In Demand, Central Point, OR 97502
3965-37MP: 3 of 3; Rev. 1; 10/07
5
6
7
Two People Recommended
Deux Personnes ont Recommandé
Dos Personas Recomendaron
T
S
I
O
Align a mark with the top of the collar, then
insert knob
Alignez une marque avec le dessus du collier,
puis insérez le bouton
Alinear una marca con la tapa del collar,
después insertar el botón
Collar
Collier
Collar
To lower the top, raise the top completely,
and then lower it
Pour abaisser le dessus, soulevez le dessus
complètement, et l'abaissez alors
Para bajar la tapa, levantar la tapa
totalmente, y después bajarla
