Safco 5104 User manual

Check all parts against Parts List before
beginning assembly. Allow all parts to warm to room
temperature prior to assembly.

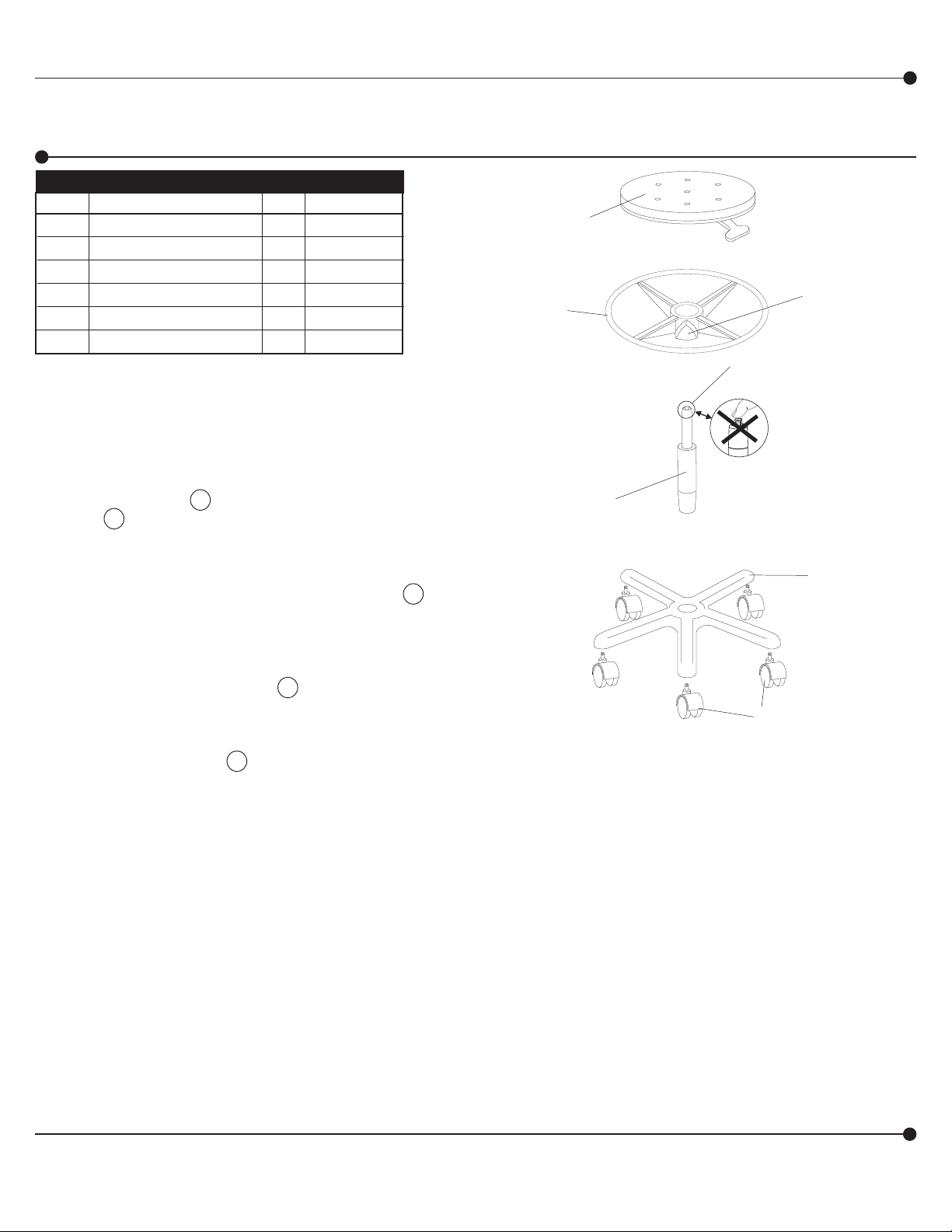

Install A Casters into each of the legs of the B
Base. Press firmly into place. Be sure the caster is
inserted completely into leg for proper stability.
Insert the C Cylinder into the base, tapered end down.
Secure the cylinder by applying a little downward pres-
sure (CAUTION: When applying downward pressure,
avoid plastic button at top of cylinder, as pressure will
release pneumatic lift) Place D Footring over exposed
cylinder and tighten with E Footring Knob.
Install the F Seat by aligning the hole on the under-
side with the shaft of the cylinder; push down firmly on
seat.
Make the final stool adjustments (seat and footring) as
follows:
A
B
C
E
D
5104-37MP: 1 of 3:
Rev. 1: 2/04 For questions or concerns, please call the Safco Consumer Hot Line 1-800-664-0042
available Monday-Friday 8:00 AM to 4:30 PM (Central Time) (English-speaking operators)
PRODUCT WARRANTY CARD is available online at: www.safcoproducts.com
ASAS
ASAS
ASSEMBLSEMBL
SEMBLSEMBL
SEMBLYY
YY
Y INSTRUCTIONSINSTRUCTIONS
INSTRUCTIONSINSTRUCTIONS
INSTRUCTIONS
New Hope, MN 55428
Visit us on the web:
www.safcoproducts.com
5104
1
2
3
4
Caster 5 3400-75
Base 1 5104-54
Cylinder 1 5104-61
Footring 1 3401-62
Footring Knob 1 3401-72
Seat, w/Lever 1 5100-01
A
B
C
D
E
F
PART NO.
PARTS LISTPARTS LIST
PARTS LISTPARTS LIST
PARTS LIST
CODE DESCRIPTION QTY.
F
NOTE: REMOVE
PLASTIC CAP
Industrial Stool
with Footring
The lever under the seat pneumatically adjusts the height
of the seat over a range of about 10". Always pull up on
handle; do not push down. The proper height should be
determined by a combination of variables: the height of
the work surface, the task to be performed and your body
size. Typically, the stool should be high enough so your
arms form a 90oangle at the elbow or slightly greater. This
allows for better circulation in the shoulders and neck area
and also reduces the amount of fatigue in the forearms and
hands. The feet should lie flat on the ground. To help insure
good posture, maintain a 90oangle at the bend of the knees.
GENERAL SAFETY INSTRUCTIONS
Do not stand on seat.
Chair must be on level surface to ensure proper stability.
Only use chair when fully assembled.
Never use chair if it does not perform according to this sheet
or warranty may be void.
MAINTENANCE
The pneumatic lift in the Cylinder is permanently lubricated at
the factory and needs no further lubrication. NEVER
LUBRICATE THE PNEUMATIC LIFT. Do not remove clip from
bottom of Cylinder. Contact Safco immediately if clip is missing
or damaged. Clean polyurethane seat and back with soap
and water. To repair small cuts in polyurethane, apply a few
drops of quick-drying glue into the cut and press the sides
together until the glue sets.

C
E
F
D
Avant de commencer le montage, vérifier toutes les
pièces à l’aide de la liste des pièces. Permettre à
toutes les pièces d’atteindre la température de la
pièce avant de faire le montage.
Installer une roulette A dans chacun des pieds de la
base B . Pousser la roulette pour la rentrer solidement
en place. Vérifier que la roulette est insérée
complètement dans le pied, pour assurer une bonne
stabilité.
Insérer le cylindre C dans la base, avec le bout
conique vers le bas. Rentrer le cylindre dans la base en
exerçant une légère pression vers le bas.
(AVERTISSEMENT : En exerçant une pression vers le
bas, ne pas toucher le bouton en plastique sur le haut
du cylindre, car une pression sur le bouton déclenchera
l’élévateur pneumatique.) Placer le pied D sur le
cylindre exposé et serrer avec le bouton à pied E .
Installer le siège F en alignant le trou sur le dessous
avec l’arbre du cylindre. Pousser le siège fermement
vers le bas.
Effectuer les derniers réglages du tabouret (siège et
pied) comme suit :
5104-37MP: 2 of 3:
Rev. 1: 2/04
5104
Pour toute question ou tout problème, veuillez communiquer avec l’Assistance téléphonique à la clientèle
Safco au 1-800-664-0042 du lundi au vendredi, de 8H00 à 16H30 (Heure centrale) (Opérateurs de langue anglaise)
New Hope, MN 55428
S’il vous plaît visiter-nous sur l’Internet :
www.safcoproducts.com Le formulaire d’inscription de garantie du produit est disponible à : www.safcoproducts.com
INSTRUCTIONS DE MONTINSTRUCTIONS DE MONT
INSTRUCTIONS DE MONTINSTRUCTIONS DE MONT
INSTRUCTIONS DE MONTAGEAGE
AGEAGE
AGE
LA NOTE : ENLEVER LE
BOUCHON PLASTIQUE
1
2
3
4
Roulette 5 3400-75
Base 1 5104-54
Cylindre 1 5104-61
Pied Anneau 1 3401-62
Bouton pour Pied Anneau 1 3401-72
Siège 1 5100-01
A
B
C
D
E
F
A
B
Tabouret Industriel
avec anneau repose-pieds
NODE PIÈCE
LISTE DES PIÈCES
CODE DESCRIPTION QTÉ.
Le levier qui se trouve au-dessous du siège permet un
réglage pneumatique du siège sur une gamme d’environ 25
cm (10 po). Tirer le manche toujours vers le haut, jamais
vers le bas. Il faut déterminer la hauteur appropriée du siège
en tenant compte de plusieurs variables : la hauteur de la
surface de travail, la tâche à exécuter et la grandeur de votre
corps. Normalement, le tabouret devrait se trouver à une
hauteur telle que vos bras forment un angle de 90 degrés ou
un peu plus au coude. Cette posture assure une meilleure
circulation aux épaules et au cou, et réduit la fatigue des
avant-bras et des mains. Les pieds devraient être plantés
solidement sur le sol. Pour assurer une bonne posture,
maintenir un angle de 90 degrés aux genoux.
ENTRETIEN
L’élévateur pneumatique du cylindre a reçu un graissage
permanent à l’usine, et n’a pas besoin d’être graissé. NE
JAMAIS GRAISSER L’ÉLÉVATEUR PNEUMATIQUE. Ne
pas enlever la bague sur le dessous du cylindre, et
communiquer avec Safco immédiatement si la bague
manque ou est endommagée. Nettoyer le siège en
polyuréthanne avec du savon et de l’eau. Pour réparer les
petites coupures dans le polyuréthanne, mettre quelques
gouttes d’une colle à séchage rapide dans la coupure, puis
presser les côtés ensemble jusqu’à ce que la colle prenne.
CONSIGNES GÉNÉRALES DE SÉCURITÉ
Ne pas se mettre debout sur le siège.
Le tabouret doit se trouver sur une surface plane, pour
assurer une bonne stabilité.
N’utiliser le tabouret chaise que lorsqu’il est complètement
monté.
Ne jamais utiliser le tabouret s’il ne fonctionne pas selon les
indications de la présente feuille; autrement, la garantie
risque d’être nulle et sans effet.

5104-37MP: 3 of 3;
Rev. 1: 2/04
5104
El formulario de Registro de Garantía de Productos está disponible a: www.safcoproducts.com
INSTRUCCIONES DE ENSAMBLAJEINSTRUCCIONES DE ENSAMBLAJE
INSTRUCCIONES DE ENSAMBLAJEINSTRUCCIONES DE ENSAMBLAJE
INSTRUCCIONES DE ENSAMBLAJE
New Hope, MN 55428
Por favor visítenos en la Internet:
www.safcoproducts.com
Para dudas o preguntas, favor de llamar a Línea directa para el cliente de Safco 1-800-664-0042
Disponible lunes-viernes de 8:00 AM a 4:30 PM (Hora Central) (Operadores que hablan inglés)
NOTA: REMUEVA EL
TAPÓN PLÁSTICO
Antes de empezar a ensamblar, por favor verifique
que estén incluidas todas las piezas de la lista.
Antes de ensamblar, permita que la temperatura de
las piezas alcance la temperatura ambiente.
Instale las ruedas, A , en cada una de las patas de la
base, B , y presione firmemente. Para que el banco se
mantenga estable, asegúrese de que las ruedas
queden insertadas completamente en las patas.
Inserte en la base el extremo cónico del cilindro, C .
Asegúrelo presionando ligeramente hacia abajo.
(PRECAUCIÓN: Cuando presione hacia abajo evite
tocar el botón de plástico que se encuentra en la parte
superior del cilindro, ya que esto accionaría el
elevador neumático). Coloque D el anillo de apoyo
para los pies sobre el cilindro expuesto y ajústelo con
E la perilla del anillo de apoyo para los pies.
Para instalar el asiento, F , alinee el orificio de la parte
inferior del asiento con el extremo superior del cilindro
y empuje firmemente el asiento hacia abajo.
Haga los ajustes finales al banco (asiento y anillo de
apoyo para los pies) del siguiente modo:
1
2
3
4
Rueda 5 3400-75
Base 1 5104-54
Cilindro 1 5104-61
Pie-anillo 1 3401-62
Botón para el Pie-anillo 1 3401-72
Asiento 1 5100-01
A
B
C
D
E
F
A
B
D
F
C
o
E
La palanca que se encuentra bajo el asiento ajusta
neumáticamente la altura en un rango de aproximadamente
25 cm (10"). Siempre jale hacia arriba la palanca, nunca la
empuje hacia abajo. La altura adecuada se debe determinar
usando una serie de variables tales como la altura de la
superficie de trabajo, la tarea a realizar y el tamaño de su
cuerpo. Normalmente, el banco se debe colocar a una altura
que permita que sus brazos se doblen en un ángulo de 90° o
un poco mayor. Esto permite una mejor circulación de la
sangre en los hombros y el cuello y reduce la fatiga en los
antebrazos y las manos. Los pies deben descansar apoyados
sobre el piso. Para ayudar a asegurar una buena postura,
mantenga las rodillas dobladas en un ángulo de 90°.
MANTENIMIENTO
El elevador neumático del cilindro viene con lubricación
permanente desde la fábrica y no requiere lubricación
adicional. NUNCA LUBRIQUE EL ELEVADOR NEUMÁTICO.
No retire la pinza del extremo inferior del cilindro. Si falta o se
daña esta pinza, comuníquese con Safco inmediatamente.
Limpie el asiento de poliuretano con agua y jabón. Para
reparar pequeñas rasgaduras en el poliuretano, aplique unas
cuantas gotas de pegamento de secado rápido en la
rasgadura y junte las orillas hasta que seque el pegamento.
INSTRUCCIONES GENERALES DE SEGURIDAD
No se pare en el asiento.
El banco debe estar sobre una superficie nivelada para
proporcionar la estabilidad adecuada.
Utilice el banco sólo cuando esté completamente ensamblado.
Nunca utilice el banco si no funciona de acuerdo con las
indicaciones contenidas en esta hoja o se podría anular la
garantía.
NO. DE PIEZA
LISTA DE PIEZAS
CÓDIGO
DESCRIPCIÓN CANT.
Banco Industrial
con anillo de apoyo para los pies
