Safco Scoot 1601 User manual

For questions or concerns, please call 1-800-664-0042
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
ASSEMBLY INSTRUCTIONS
PRODUCT WARRANTY is available online at: www.safcoproducts.com
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
1601, 1602,
1603
Bookshelf
Bibliothèque
Estante
Scoot™
1601BL 2 Shelf Bookshelf/
1601BL 2 bibliothèque d’étagère/
1601BL 2 Estante Biblioteca
1603BL 4 Shelf Bookshelf/
1603BL 4 bibliothèque d’étagère/
1603BL 4 Estante Biblioteca
1602BL 3 Shelf Bookshelf/
1602BL 3 bibliothèque d’étagère/
1602BL 3 Estante Biblioteca
Minneapolis, MN 55428
www.safcoproducts.com
an LDI Spaces Company
Safco Products Company, New Hope, MN 55428
100160237: 1 of 6; Rev A; Rev Date 18-AUG-2016

Bookshelf Top /Bibliothèque Haut /Estante Tapa 1 100160101
Side Assembly/Côté Prémonté /lateral Pre-ensamblado
2 Shelf / 2 Étagère / 2 Estante 2 100160002
3 Shelf / 3 Étagère / 3 Estante 2 100160202
4 Shelf / 4 Étagère / 4Estante 2 100160302
Shelf Bar / Support de tablette / Soporte de Estante 4 100160005
Shelf Bar Assembly / Prémonté Étagère Support / Soporte de Estante Premontado 100160006
2 Shelf / 2 Étagère / 2 Estante 2
3 Shelf / 3 Étagère / 3 Estante 4
4 Shelf / 4 Étagère / 4Estante 6
Shelf / Étagère / Estante 100160104
2 Shelf / 2 Étagère / 2 Estante 2
3 Shelf / 3 Étagère / 3 Estante 3
4 Shelf / 4 Étagère / 4Estante 4
Book Bar / Livre Tringle / Libro Barra 100160007
2 Shelf / 2 Étagère / 2 Estante 2
3 Shelf / 3 Étagère / 3 Estante 3
4 Shelf / 4 Étagère / 4Estante 4
Back Panel / Panneau Arrière /Panel Trasero 1 100160102
Parts List / Liste des Pièces / Lista de Piezas
A
B
C
D
E
F
G
CODE /
CODIGO DESCRIPTION / DESCRIPTION /DESCRIPCIÓN QUANTITY/
QUANTITÉ /
CANTIDAD
PART NO. /
NODE PIECE /
NO. DE PIEZA
A
HI
Short Screw
Vis Court
Tornillo Corto
Qty. / Qté. / Cant. 12
100160022
Foot Leveller
Leveller pied
Nivelador pie
Qty. / Qté. / Cant. 4
100160024
Hardware Pack / Paquet Matérial / Paquete Material:
1601-19NC
D
B
M
E
F
(2)
C
K
Nut
Écrou
tuerca
Qty. / Qté. / Cant. 4
100160122
Panel Screw
Vis pour Panneau
Tornillo Panel
QTY. / Qte. / Cant.: 4
#100160121
J
J
I
H
G
(12)
(4)
(4)
(4)
(4)
TOOLS REQUIRED: Phillips Screwdriver
OUTILS REQUIS: Tournevis à pointe cruciforme
HERRAMIENTAS REQUERIDAS: Destornillador Phillips®
M
Spacer for Screw
Vis Entretoise
Espaciador Tornillo
Qty. / Qté. / Cant. 8
100160020
Long Screw
Vis Longue
Tornillo Largo
QTY. / Qte. / Cant.: 8
#100160023
L
L
K
(8)
(8)
Safco Products Company, New Hope, MN 55428
100160237: 2 of 6; Rev A; Rev Date 18-AUG-2016

1
2(4)
A
B
M
H
C
H
B
(4)
LK (8)
K
(8)
(8)
(8)
L
M(4)
(4)
Safco Products Company, New Hope, MN 55428
100160237: 3 of 6; Rev A; Rev Date 18-AUG-2016

3
4
C
H
H(8)
(8)
E
Safco Products Company, New Hope, MN 55428
100160237: 4 of 6; Rev A; Rev Date 18-AUG-2016

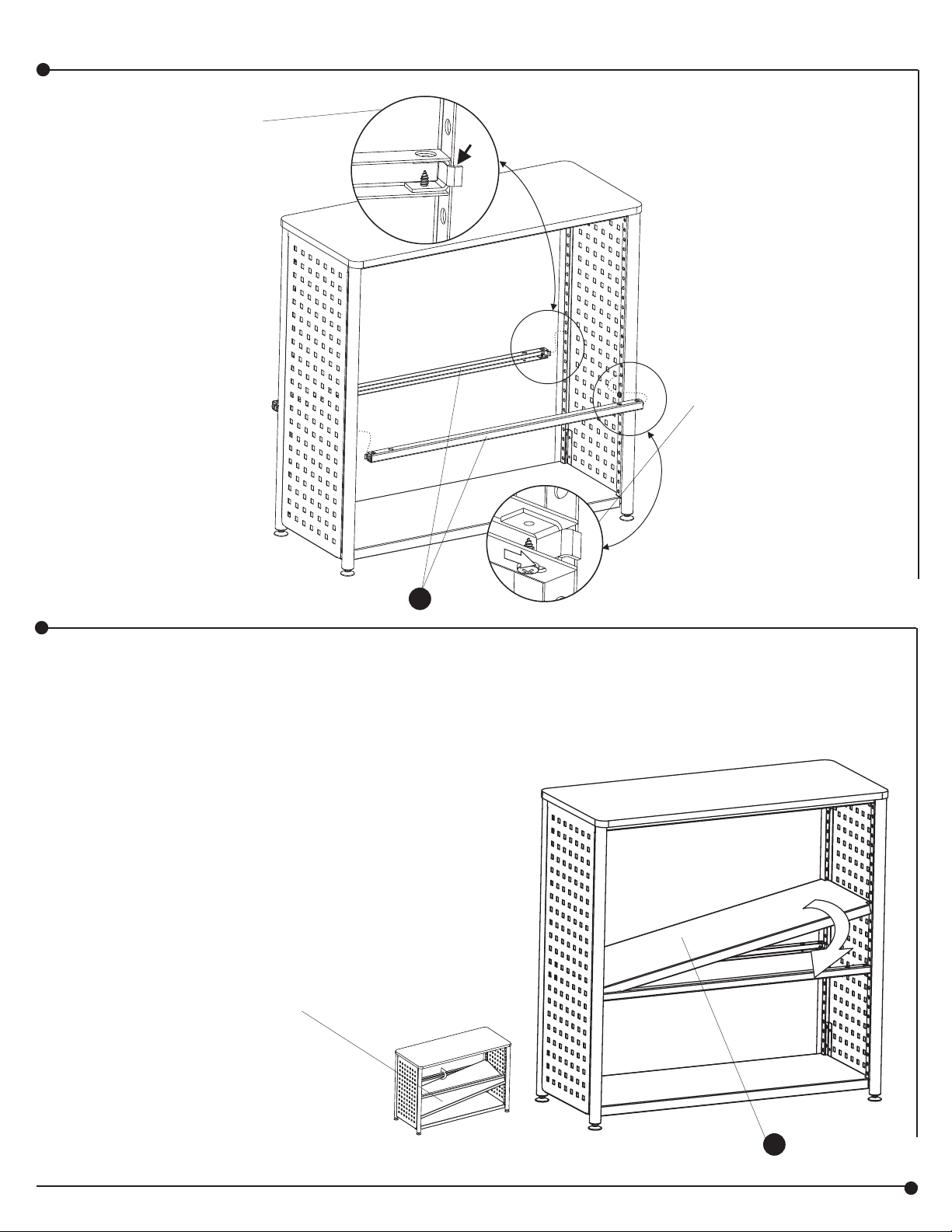

5
6
D
NOTE: On one side of the bar
assembly, fully extend clip and
tighten screw. Place clip in hole at
desired height. Push clip on other
side into hole and tighten screw.
NOTE: D’un côté de l’ensemble de
barre, déployez entièrement agrafe
et serrer la vis. Placez agrafe dans
le trou à l hauteur désirée. Poussez
agrafe de l’autre côté dans le trou
et serrer la vis.
NOTA: A un lado del conjunto de
barra, extienda completamente
broche y apriete el tornillo. Colo-
que el broche en el orificio a la
altura deseada. Empuje el broche
de otro lado en el orificio y apriete
el tornillo.
Tab should be in back
Tab devrait être à l’ arrière
Oreja debe ser en la parte trasera
NOTE: Repeat step 5 and 6, placing the
bars first then the shelf before moving to
the next bars and shelves.
NOTE: Répétez les étapes 5 et 6, en plaçant
les barres d’abord, puis le plateau avant
de passer aux prochaines barres et des
étagères.
NOTA: Repita los pasos 5 y 6, la colo-
cación de las barras primero y luego la
plataforma antes de pasar a la siguiente
bares y estantes.
1602BL 3 Shelf Bookshelf Shown. Check Parts List for the number of parts to
use with your model number.
1602BL 3 Bibliothèque d’Étagère Montré. Vérifiez Liste des pièces pour le nombre
de pièces à utiliser avec votre numéro de modèle.
1602BL, 3 Estante Biblioteca Presentar. Mira la lista de piezas para el número de
piezas a utilizar con el número de modelo.
1602BL 3 Shelf Bookshelf Shown. Check Parts
List for the number of parts to use with your
model number.
1602BL 3 Bibliothèque d’Étagère Montré. Véri-
fiez Liste des pièces pour le nombre de pièces à
utiliser avec votre numéro de modèle.
1602BL, 3 Estante Biblioteca Presentar. Mira la
lista de piezas para el número de piezas a utilizar
con el número de modelo.
E
NOTE: If necessary, start shelf from below
the shelf bar.
NOTE: Si nécessaire, amener l’étagère de
entre les barres ci-dessous.
NOTA: Si es necesario, llevar la plataforma
entre las barras de abajo.
Safco Products Company, New Hope, MN 55428
100160237: 5 of 6; Rev A; Rev Date 18-AUG-2016

7
8
Place bars at desired height
Placer les tiges à la hauteur désirée
Coloque las barras a la altura deseada
J
I
H
I
J(4)(4)
(4)
(4)
F
1601BL 2 Shelf Bookshelf Shown. Check Parts
List for the number of parts to use with your
model number.
1601BL 2 Bibliothèque d’Étagère Montré. Vérifiez
Liste des pièces pour le nombre de pièces à utiliser
avec votre numéro de modèle.
1601BL, 2 Estante Biblioteca Presentar. Mira la lista
de piezas para el número de piezas a utilizar con el
número de modelo.
Safco Products Company, New Hope, MN 55428
100160237: 6 of 6; Rev A; Rev Date 18-AUG-2016
