Safco 1852 User manual

1852-37MP: 1 of 12;
Rev. 6; 3/10
Mobile Machine Stand
Meuble mobile pour appareils de bureau,
avec casier de tri
Estante móvil para máquinas de oficina
con clasificador
1852
For questions or concerns, please call 1-800-664-0042
available Monday-Friday 7:00 AM to 6:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H00 à 18H00 (Heure centrale) (Opérateurs de langue anglaise)
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:00 AM a 6:00 PM (Hora Central) (Operadores que hablan inglés)
ASSEMBLY INSTRUCTIONS
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
• El REGISTRO PARA LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• L’INSCRIPTION POUR LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
New Hope, MN 55428
www.safcoproducts.com
an LDI Company

Back Panel / Panneau arrière / Panel Posterior 1 1852-01§
Left Side Panel / Panneau latéral guache / Panel lateral izquierdo 1 1852-15§
Right Side Panel / Panneau latéral droit / Panel lateral derecho 1 1852-16§
Left Cabinet Rail / Rail gauche du meuble / Barra izquierda del gabinete 1 1905-15
Right Cabinet Rail / Rail droit du meuble / Barra derecha del gabinete 1 1905-16
Top/Bottom Panel / Panneau supérieur/inférieur / Panel superior/inferior 2 1852-05§
Adjustable Shelf / Tablette réglable / Repisa ajustable 1 1852-06§
Kick Panel / Panneu de protection / Panel para pies 1 1852-07§
Left Door Panel / Porte gauche / Panel de la puerta izquierda 1 1852-08§
Right Door Panel / Porte droite / Panel de la puerta derecha 1 1852-09§
Drawer Side / Coté du tiroir / Lateral del cajón 2 1852-20
Drawer Back / Arrière du tiroir / Parte trasera del cajón 1 1852-13
Drawer Bottom / Fond du tiroir / Parte inferior del cajón 1 1852-22
Inner Drawer Front / Intérieur avant du tiroir / Parte delantera interna del cajón 1 1852-12
Outer Drawer Front / Extérieur avant du tiroir / Parte delantera exterior del cajón 1 1852-11§
Left Drawer Rail / Rail gauche du tiroir / Barra izquierda del cajón 1 8962-17
Right Drawer Rail / Rail droit du tiroir / Barra derecha del cajón 1 8962-18
Safco Products Company, New Hope, MN 554281852-37MP: 2 of 12; Rev. 6; 3/10
TOOLS REQUIRED: Short Handled Phillips Screwdriver, Hammer or Mallet
OUTILS REQUIS : tournevis à pointe cruciforme et à manche court; marteau ou maillet
HERRAMIENTAS REQUERIDAS: Destornillador Phillips de mango corto; martillo o mazo
Two People Recommended.
On recommande que l’assemblage soit effectué par deux personnes.
Se recomienda dos personas para el ensamblaje.

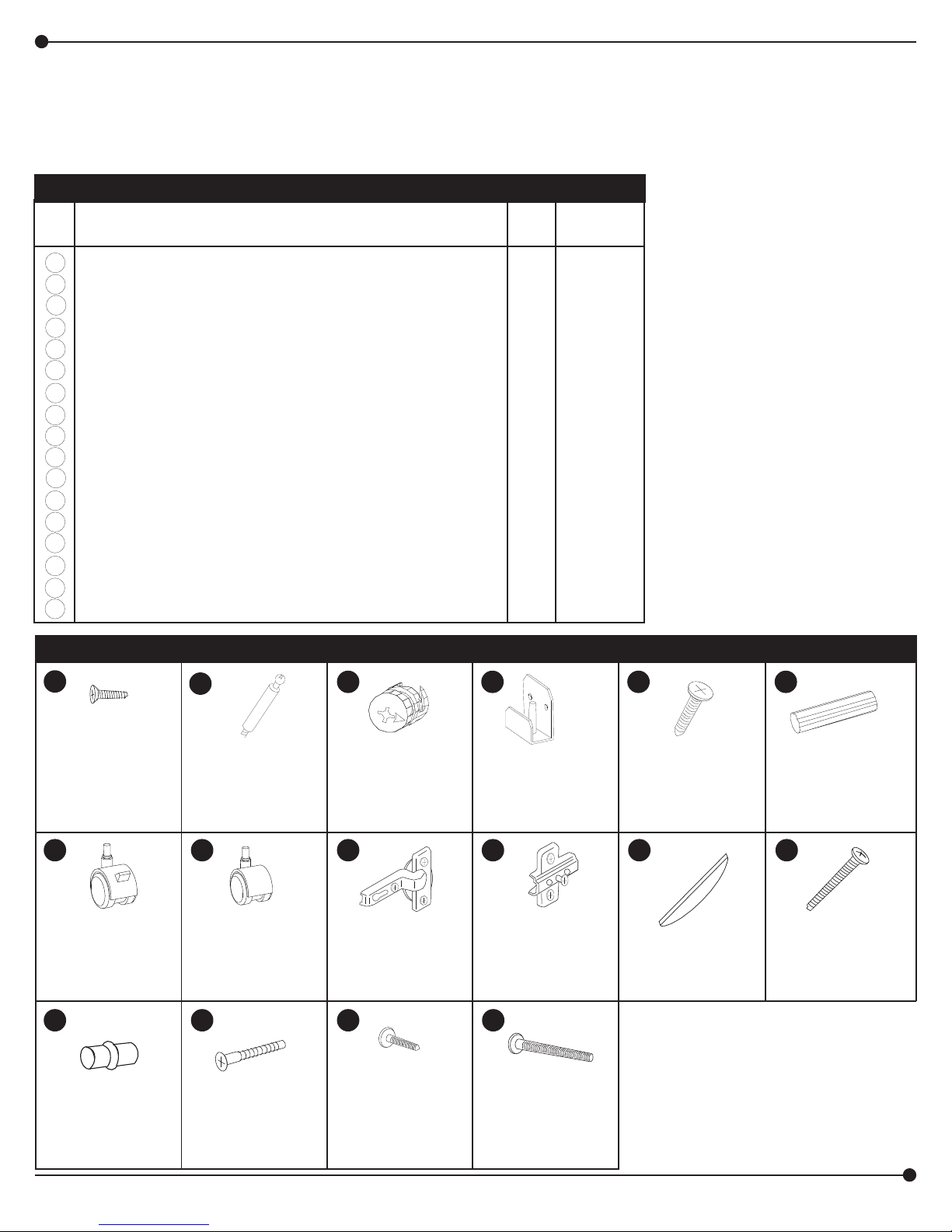

Parts List / Liste des Pièces / Lista de Piezas
§Note: When corresponding about
parts, be sure to state color: Gray (GR),
Mahogany (MH), Medium Oak (MO) or
Cherry (CY).
§Noter: Quand correspondre au sujet de
parties,soyez sûr d’affirmer la couleur:
Gris (GR), Acajou (MH), Chêne Moyen (MO)
ou Cerise (CY).
§Note: Al corresponder sobre las piezas,esté
seguro declarar el color: Gris (GR), Caoba (MH),
Roble Pálido (MO) o Cereza (CY).
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
Code/
Código DESCRIPTION / DESCRIPTION / DESCRIPCIÓN Qty./
Qté/
Cant.
Part No./
N° de Pièce /
No. de Pieza
Hardware Pack / Paquet Matérial / Paquete Material: 1852-19NC
Tall Screw Post
Longue tige-vis
Poste alto con un tornillo
en el extremo
Qty. / Qté. / Cant. 14
HFFMFB
ST U V
X Y Z AA BB CC
Tall Cam
Longue came
Leva de enganche alta
Qty. / Qté. / Cant. 14
HFFMFC
Caster Bracket
Support de roulette
Soporte de las ruedas
Qty. / Qté. / Cant. 4
1850-10BL
Short Screw 3/4" L
Courte vis de 1,9 cm
Tornillo corto de 3/4 pulg.
Qty. / Qté. / Cant. 8
9728-25
Swivel Caster w/out Brake
Roulette pivotante sans
frein
Rueda giratoria sin freno
Qty. / Qté. / Cant. 2
8953-25
Hinge
Charnière
Bisagra
Qty. / Qté. / Cant. 4
8919-16
Hinge Mount Plate
Support de charnière
Placa de montage de la
bisagra
Qty. / Qté. / Cant. 4
8919-14
Handle
Poignée
Mango
Qty. / Qté. / Cant. 3
8962-31
Long Screw, 1"L
Longue vis de 2,5 cm
Tornillo largo de 1 pulg.
Qty. / Qté. / Cant. 4
1850-23
Swivel Caster w/ Brake
Roulette pivotante avec
frein
Rueda giratoria con freno
Qty. / Qté. / Cant. 2
8953-24
W
Wood Dowel
Goujon en bois
Pasador de madera
Qty. / Qté. / Cant. 4
H8MMDWL
DD
Shelf Peg
Cheville de tablette
Espiga de la repisa
Qty. / Qté. / Cant. 4
HSFBNZ
Flat-Head Screw 1/2" L
Vis à fente droite
de 1,3 cm
Tornillo de cabeza plan
1/2 pulg.
Qty. / Qté. / Cant. 12
3695-28
Drawer Screw
Vis de tiroir
Tornillo del cajón
Qty. / Qté. / Cant. 8
8962-27
Washer-Head Screw 7/8" L
Vis à rondelle de 2,2 cm
Tornillo con cabeza roldana
7/8 pulg.
Qty. / Qté. / Cant. 2
1910-23
Screw 1-1/2" L
Vis de 3,8 cm
Tornillo de 1-1/2 pulg.
Qty. / Qté. / Cant. 2
8962-26
R
EE FF GG

Safco Products Company, New Hope, MN 554281852-37MP: 3 of 12; Rev. 6; 3/10
1852 — MOBILE MACHINE STAND
Meuble mobile pour appareils de bureau, avec casier de tri Estante móvil para máquinas de oficina con clasificador
D
B
A
F
E
C
J
I
H
G
F
K
P
O
L
Q
N
M
K
U
T
S
R
U
V
V
W
X
Y
Z
AA
BB
BB
CC
Z
AA
BB
EE
GG FF BB

Safco Products Company, New Hope, MN 554281852-37MP: 4 of 12; Rev. 6; 3/10
USE THIS HOLE FOR
FRONT SCREW



D



P



E



Q
INSÉRER LA VIS
AVANT DANS CE TROU



D



P



E



Q
UTILICE ESTE ORIFICIO PARA
EL TORNILLO DELANTERO



D



P



E



Q
Properly identify the four types of rails used!
The Cabinet Rails D , E have C-shaped
cross-sections; rollers are at the FRONT, and
the Left Cabinet Rail is stamped “CL” near
the roller, while the Right Cabinet Rail is
stamped “CR”.
The Drawer Rails P , Q have L-shaped
cross-sections; rollers are at the BACK, and
they are stamped “DR” for Right and “DL” for
Left.
S’assurer de distinguer les quatre rails fournis!
Les rails du meuble (D et E) présentent un
profil en « C », et leur roulette est à l’AVANT;
le gauche porte la marque « CL » près de la
roulette, tandis que le droit porte la marque
« CR ».
Les rails du tiroir (P et Q) présentent un profil
en « L », et leur roulette est à l’ARRIÈRE; le
gauche porte la marque « DL », tandis que le
droit porte la marque « DR ».
¡Identifique correctamente los cuatro tipos de
barras que se usan!
Las barras del gabinete (D, E) tienen secciones
transversales en forma de C. Los rodillos están
en la parte DELANTERA y la barra izquierda del
gabinete tiene “CL” grabado cerca del rodillo
mientras que la barra derecha del gabinete tiene
grabado “CR”.
Las barras del cajón (P,Q) tienen secciones
transversales en forma de L. Los rodillos están
en la parte TRASERA y tienen grabado “DR” para
la derecha y “DL” para la izquierda.

Safco Products Company, New Hope, MN 55428
1852-37MP: 5 of 12; Rev. 6; 3/10
2
1
B
(7)
S(3) RO
(2)
U(4)
V
(6)
T
(6)
TT
T
A
(7)
S(3)
RRS
D
S
``
V
U
V
U
(4)
(2)

Safco Products Company, New Hope, MN 55428
1852-37MP: 6 of 12; Rev. 6; 3/10
4
A
B
Two People Recommended.
On recommande que l’assemblage soit
effectué par deux personnes.
Se recomienda dos personas para el
ensamblaje.
3
BOTTOM END
EXTRÉMITÉ INFÉRIEURE
EXTREMO INFERIOR
FRONT: FINISHED EDGE
AVANT : BORD FINI
PARTE DELANTERA;
BORDE ACABADO
F
F
(8)
T
(8)
T
T
T
BOTTOM:
UNFINISHED EDGE
BORD INFÉRIEUR :
PAS FINIS
BORDE INFERIOR:
SIN ACABADO

Safco Products Company, New Hope, MN 55428
1852-37MP: 7 of 12; Rev. 6; 3/10
6
5
W
W
A
H
(4)
W
(4)
FRONT
AVANT
PARTE DELANTERA
FF
B
Two People Recommended.
On recommande que l’assemblage soit
effectué par deux personnes.
Se recomienda dos personas para el
ensamblaje.

Safco Products Company, New Hope, MN 55428
1852-37MP: 8 of 12; Rev. 6; 3/10
8
C
7H
Two People Recommended.
On recommande que l’assemblage soit
effectué par deux personnes.
Se recomienda dos personas para el
ensamblaje.
(7)
S(3) RO
(2)
U(4)
V
(7)
S
(3)
R
RS
E
V
U
V
U
(4)
(2)
S

Safco Products Company, New Hope, MN 55428
1852-37MP: 9 of 12; Rev. 6; 3/10
10
C
9
X
Y
FRONT
AVANT
PARTE DELANTERA
(2)
X(2)
Y

RIGHT DOOR PANEL NOT SHOWN
PORTE DROITE NON ILLUSTRÉE
NO SE MUESTRA EL PANEL DE LA
PUERTA DERECHA
Safco Products Company, New Hope, MN 55428
1852-37MP: 10 of 12; Rev. 6; 3/10
12
I
11
LEFT SIDE PANEL
PANNEAU LATÉRAL
GAUCHE
PANEL LATERAL
DERECHO
SLOT
FENTE
RANURA
H
AA
Z
ARM
BRAS
BRAZO
SET SCREW
VIS DE FIXATION
TORNILLO
DE FIJACIÓN
TIGHTEN
SET SCREW
SERRER LA VIS
APRETAR EL TORNILLO
DE FIJACIÓN
AA
Z
AA
Z
(2)
BB (4)
CC
BB
CC (4)
BB (2)

Safco Products Company, New Hope, MN 55428
1852-37MP: 11 of 12; Rev. 6; 3/10
14
13 (4)
EE
K
EE (4)
L
N
M
15
(4)
EE
K
EE (4)
(1)
BB (2)
GG
R(6) FF (2)
O
R(6) P
FF (2)
GG (2) R
Q
BB

Safco Products Company, New Hope, MN 55428
1852-37MP: 12 of 12; Rev. 6; 3/10
16
BRAKES
FREINS
FRENOS
17
G
(4)
DD
DD (4)
