Salvatori MIRARI LED MIRROR User manual

Via Aurelia 395/E, 55047, Querceta (LU), Italy salvatorioicial.com info@salvatorioicial.com [phone]
MIRARI
SPECCHIO A LED / LED MIRROR

Attenzione! / Attention!
È possibile garantire la sicurezza dell’apparecchio solamente a condizione che si
rispettino le seguenti istruzioni, sia in fase di installazione che di utilizzo;
per questo motivo è consigliabile conservarle.
To ensure that the electrical component of this mirror functions correctly and
safely, the installation and usage instructions must be strictly adhered to.
Please therefore read carefully before you start and retain this
manual for future reference.
Avvertenza! / Warning!
L’apparecchio non può in alcun caso essere modificato o forzato; qualunque
modifica può comprometterne la sicurezza e renderlo pericoloso.
Salvatori declina qualunque responsabilità derivante dai prodotti modificati.
L’apparecchio è stato progettato per l’uso in ambienti chiusi.
This item must not be modified in any way, as this could compromise its
safety. Salvatori declines all responsibility for any problems arising from
products that have been modified.
This mirror has been designed for indoor use only.
Avvertenza! / Warning!
Si prega di non collegare il prodotto direttamente alla rete ma di aidare
solo a personale qualificato la connessione alla rete tramite alimentazione
SELV 24VDC da minimo 60W, protetto contro surriscaldamento, corto
circuito, EMC e flicker, rispettando la polarità e la zona di rispetto per IP44.
Class III fixture. Connection to the mains should only be carried out by a
qualified electrician, using a SELV 24V DC minimum 60W power supply unit
that is protected against malfunctions such as overheating, flickering and
overloading. It should meet EMC and IP44 requirements and polarity must be
checked before connection.
Attenzione! / Attention!
Questo specchio a LED è stato fabbricato in Italia, ed è conforme alle
direttive europee a patto che venga installato senza modifiche all'interno
di un ambiente domestico, dopo aver letto le avvertenze e le istruzioni, nel
rispetto delle norme impiantistiche locali e della classificazione IP.
Rimuovere l'imballo prima dell'accensione. Non accendere lo specchio
all'interno dell'imballo. Togliere la corrente prima di ogni operazione.
Non lasciare i materiali dell’imballo a portata di bambino.
This item has been manufactured in Italy in accordance with European
directives covering items installed in a domestic residence and
assuming no modifications are made to it and that it has been installed only
after reading all warnings and instructions and in compliance with its IP
class and local regulations.
Remove packaging before switching the product on. Switch o the mains
before installation or maintenance.
Do not leave the packaging materials within reach of children.
!
!
!

Avvertenza! / Warning!
L'icona del bidone barrato ricorda che, a fine vita, lo specchio rientra nei
"rifiuti speciali" RAEE o WEEE: deve essere portato in un centro di raccolta
dierenziata e smaltito come Apparecchio Elettrico o Elettronico nel rispetto
dell'ambiente e della legge.
This product comes with a WEEE (Waste Electrical and Electronic
Equipment) symbol, meaning it should not be discarded as unsorted waste
but must be sent to separate collection facilities for recovery and recycling, in
accordance with local regulations.

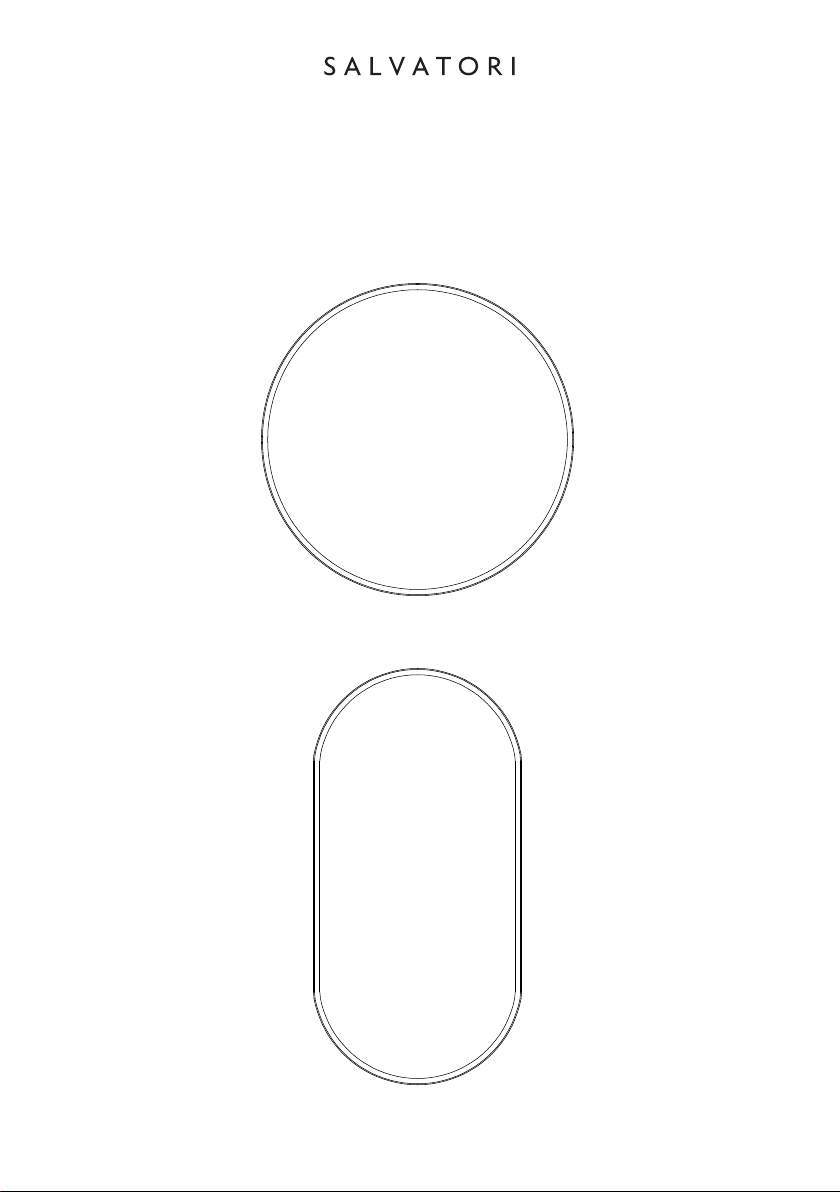

Dimensioni / Dimensions
Circolare / Circle
Ø×H - Ø 90 × 3 cm
Ø×H - Ø 35.4 × 1.2 in
Oval / Oval
L×P×H - 120 × 60 × 3 cm
L×D×H - 47.2 ×23.6 ×1.2 in
Avvertenza! / Warning!
Se il presente apparecchio è danneggiato, dovrà essere
sostituito esclusivamente dal fabbricante oppure da una persona dotata
di qualifica equivalente, al fine di evitare qualunque tipo di rischio.
In the case of any damage to this product, repairs should only be carried out
by the manufacturer or qualified electrician.

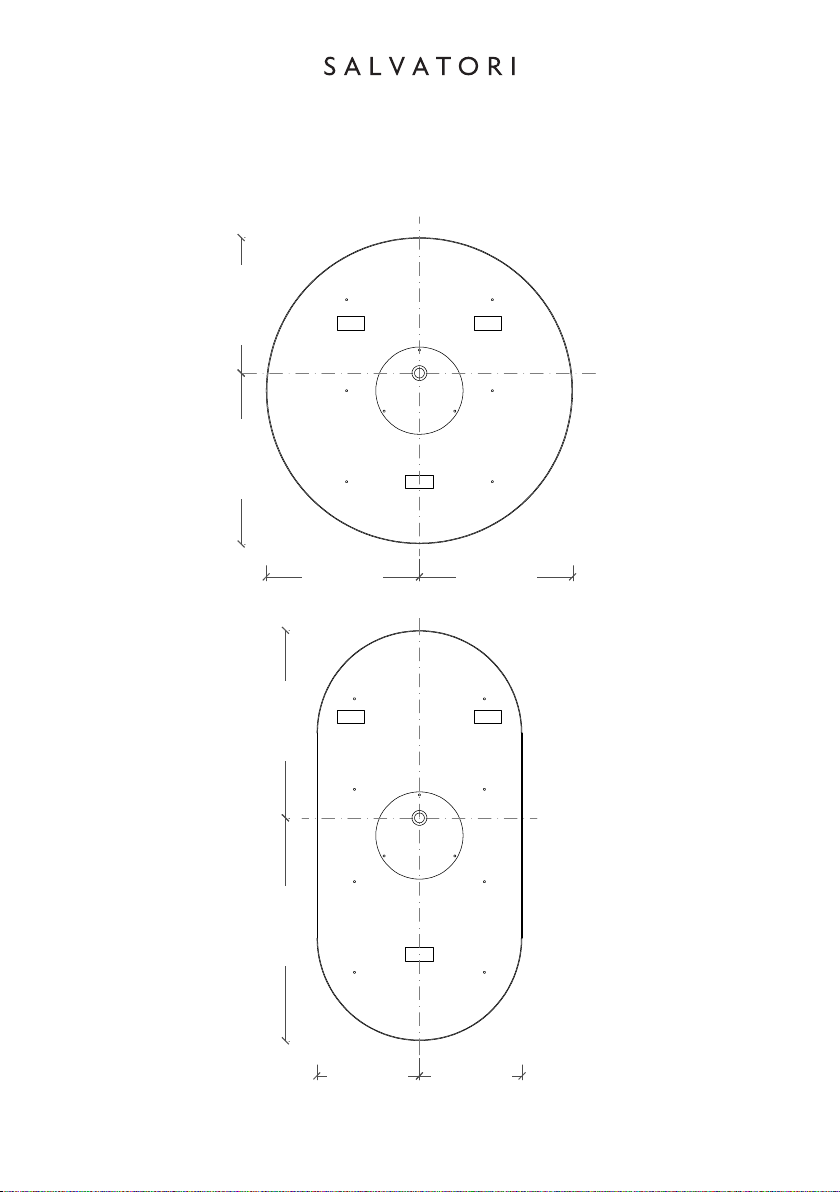

DIMA DI FORATURA - MIRARI CERCHIO
DRILLING TEMPLATE - MIRARI CIRCLE
DIMA DI FORATURA - MIRARI CERCHIO
DRILLING TEMPLATE - MIRARI CIRCLE
Nell’imballaggio / In the box
Scatola / Box
A x1
C x1 D x1
B x3

Voltaggio entrata / Input voltage 100-240 V
Il voltaggio di entrata dovrà essere
scelto nel rispetto delle
normative locali.
Ensure voltage complies with
local regulations.
Frequenza entrata / Input frequency 50/60 Hz
Voltaggio e precisione uscita /
Output voltage and precision
24V±5%
Potenza minima /
Minimum power
0-2.5A 60W
Classe di protezione /
Insulation type
Classe II - SELV
Class II - SELV
Grado IP / IP Grade IP20 - Damp Location
Alimentatore (accessorio da acquistare separatamente) /
Power supply (available for purchase separately)
Caratteristiche consigliate dell’alimentatore /
Recommended power pack parameters
Sicurezza e compatibilità EMC
Si prega di non collegare il prodotto direttamente alla rete ma di aidare solo a
personale qualificato la connessione alla rete tramite alimentazione SELV 24VDC
da minimo 60W, protetto contro surriscaldamento, corto circuito, EMC e flicker,
rispettando la polarità e la zona di rispetto per IP20.
Connection to the mains should only be carried out by a qualified electrician,
using a SELV 24V DC minimum 60W power supply unit that is protected against
malfunctions such as overheating, flickering and overloading. It should meet EMC
and IP20 requirements and polarity must be checked before connection.
+
-
N
L

Installazione / Assembly
Prodotto
Product
Protezione
Protective covering
Pavimento
Floor
Nota! / Note!
Si consiglia di far eseguire l’installazione a personale qualificato.
Installation should only be carried out by qualified tradespeople.
Nota! / Note!
Attenzione, durante la movimentazione del prodotto, si consiglia di appoggiarlo
sempre su una superficie protettiva per evitare di danneggiarlo, si consiglia di
appoggiarlo sempre su una superficie protettiva.
Take care when handling this product. To avoid damaging it we recommend placing
it on a protective surface such as cardboard.
x2
Avvertenza! / Warning!
Durante la movimentazione prestare attenzione all’elevato peso del prodotto.
Il peso dello specchio potrebbe provocare lo schiacciamento della persona e degli
arti, o, se movimentato non correttamente, danni alla schiena dell’operatore.
This is a heavy item that could cause personal injury, so take all necessary
precautions when handling it.
Nota! / Note!
Dimensioni del vano di connessione disponibile per l’alloggio del gruppo di
alimentazione fornito da Salvatori
Dimensions of the cavity containing the power supply box supplied by Salvatori
In alternativa prevedere un alloggio a parete dimensionato in base al gruppo di
alimentazione selezionato dal cliente. Prevedere una zona di rispetto intorno al
gruppo di alimentazione di minimo 70 mm.
If you wish to locate the power supply pack in the wall instead of behind the mirror,
you will need to allow a buer of 70 mm / 2.8” on all four sides of the supply
pack to be installed.
Diametro utile / Diameter 221 mm / 8.9 in
Profondità utile / Depth 19 mm / 0.8 in
!

1. Controllo del prodotto / Product inspection
È opportuno verificare se la scatola presenta degli indicatori d'urto al momento
della consegna. Sul titolo di trasporto sarà presente il numero degli indicatori d’urto
presenti. Se anche uno di essi è rosso, è necessario accettare la consegna con riserva,
specificando sui documenti di accompagnamento “un indicatore d’urto rosso”.
Controllare il contenuto entro 24 ore.
Nel caso in cui si riscontrino danni al contenuto, non rimuovere dalla scatola
originale i prodotti e contattare immediatamente il corriere richiedendo
un’ispezione entro tre giorni dalla consegna.
When the box is received immediately check the impact indicators. The transport
document will specify how many of them you will find. If even one of them is red,
accept the delivery, but write on the accompanying documentation
“Impact indicator is red”.
Check the contents within 24 hours.
If any damage to the contents is found, leave the product in its original packaging,
contact your courier immediately and request an inspection within three days of the
original delivery.
Nota! / Note!
Prima di aprire la scatola assicurarsi di avere i guanti puliti e non unti.
Before opening the box ensure your gloves are clean and free of grease or oil.

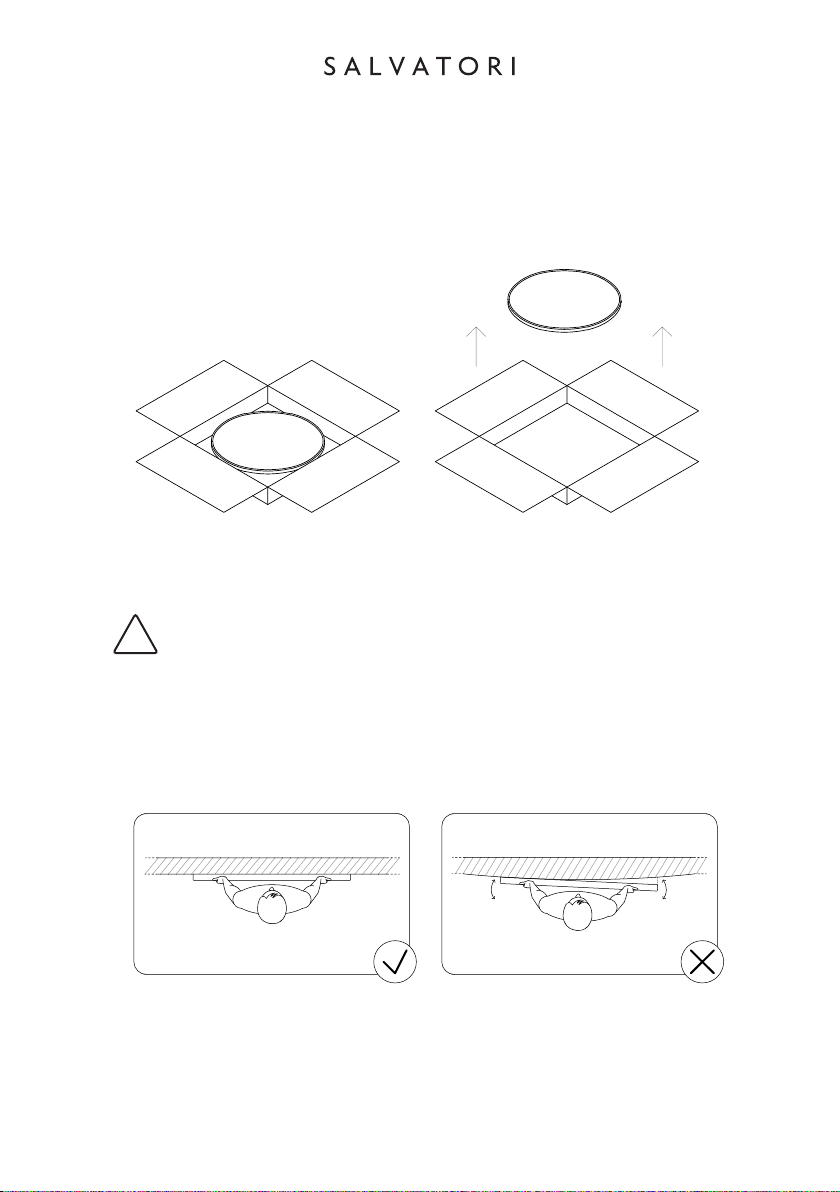

2. Apertura della scatola / Open the box
Attenzione! / Attention!
Prima dell’installazione assicurarsi che la parete sia perfettamente livellata.
Si consiglia l’utilizzo di una staggia per verificarne la complanarità.
Before installation, check that the wall is perfectly straight, ideally using a
levelling sta.
90°
Pavimento / Floor
Attenzione! / Attention!
Prima dell’installazione assicurarsi che la parete sia perfettamente livellata.
Si consiglia l’utilizzo di una staggia per verificarne la complanarità.
Assicurarsi, inoltre, che parete e pavimento siano perfettamente a piombo e in
squadra con eventuali pareti.
Before installation, check that the wall is perfectly straight, ideally using a
levelling sta. It is also important to ensure that the floor and wall are absolutely
perpendicular and square.
Nota! / Note!
Qualora la parete non fosse livellata, si consiglia di rettificarla o di applicarvi
degli spessori in legno per garantire un perfetto allineamento tra i moduli.
If the wall is not completely flat, level it using the appropriate technique to ensure a
perfectly straight surface.
!

Attenzione! / Attention!
Una caduta accidentale dello specchio Mirari può provocare gravi lesioni da
schiacciamento, anche mortali. Per evitare il rischio di cedimenti o cadute è
necessario valutare attentamente che la parete sia idonea a supportare il peso
del prodotto e resistere alle forze generate.
I tasselli e le viti di fissaggio a parete non sono inclusi. E’ necessario utilizzare
tasselli e viti adatti alla tipologia di parete su cui verrà installato lo specchio.
È necessario che il sistema di ancoraggio garantisca una tenuta pari a 5 volte
il peso e comunque che rispetti le regolamentazioni locali ed alla normativa
vigente in tema di tenuta di moduli sospesi.
In caso di dubbi contattare un esperto.
If this product fell, it could cause severe or life-threatening injuries. Ensure that the
wall will support its weight and any general force that might be applied to it.
Wall anchors and screws are not included as these should be chosen
based on the type of wall. Any anchoring system should be able to support 5 times
the weight of the mirror and should comply with any local building regulations
regarding load-bearing walls. If in doubt, contact an expert.
Attenzione! / Attention!
Prima di procedere con l’installazione assicurarsi di aver interrotto
l’alimentazione di corrente principale.
Before commencing installation, ensure the power supply is switched
o at the mains.
x6
ON
OFF
P5
!

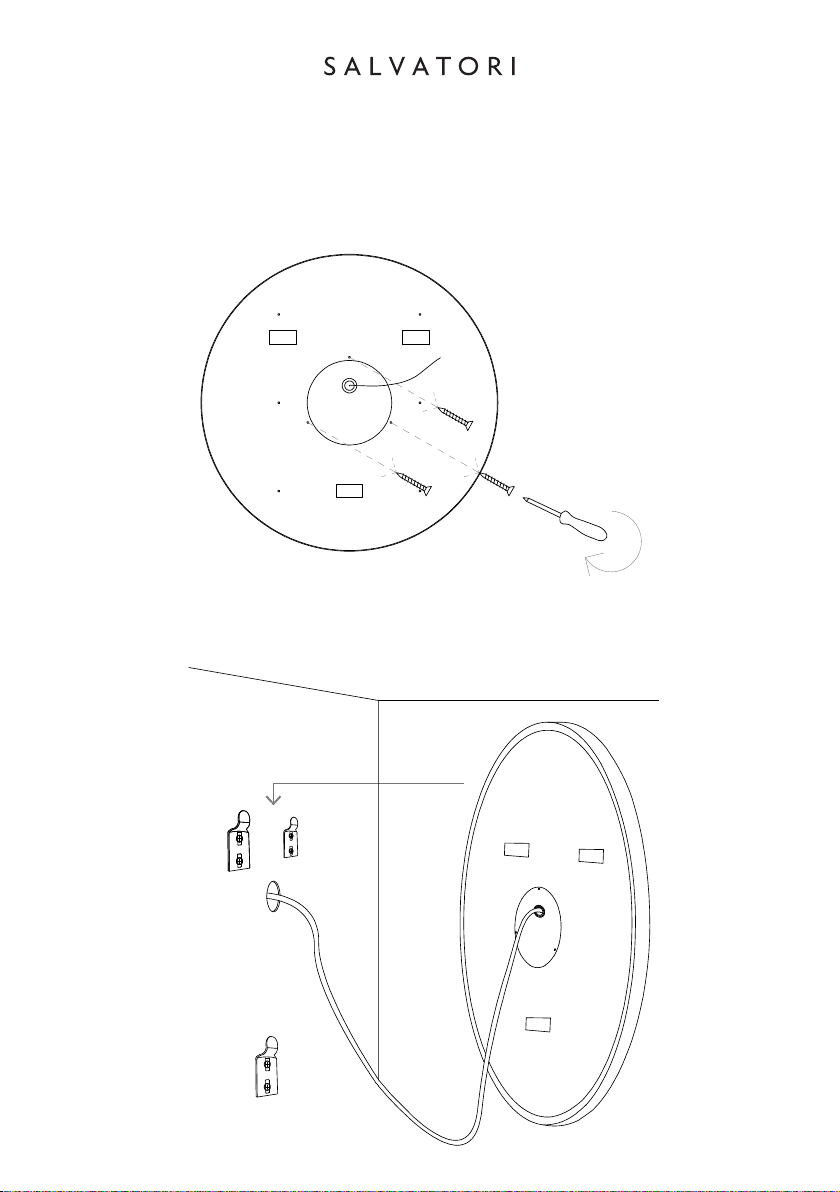

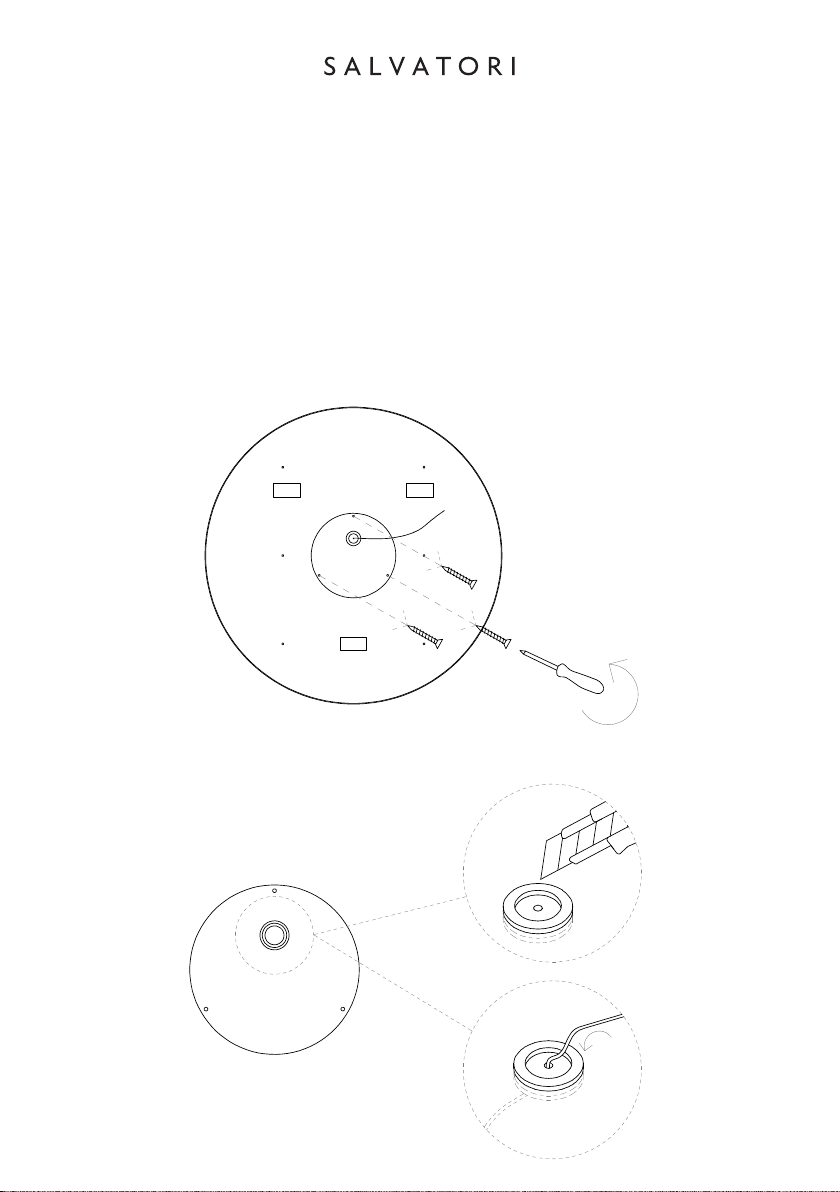

3. Posizione del cavo di alimentazione / Location of the power cord
396500
448 448
548652
300 300
652 mm /
25.7 in 548 mm /
21.6 in
500 mm /
19.7 in 396 mm /
15.6 in
448 mm /
17.6 in 448 mm / 17.6 in
300 mm /
11.8 in 300 mm / 11.8 in

PASSO A / STEP A
Posizionare la dima (C) sulla parete rispettando la direzione della freccia del simbolo UP
e segnare la posizione dei fori.
Lo specchio ovale può essere ancorato a parete in orizzontale o in verticale.
Position the drilling template (C) on the wall, following the direction of the arrows above the
UP symbol and mark the position of the holes.
DIMA DI FORATURA /
DRILLING TEMPLATE
DIMA DI FORATURA - MIRARI CERCHIO
DRILLING TEMPLATE - MIRARI CIRCLE
4. Installazione dei supporti a muro (B) / Attach wall brackets (B)

Nota! / Note!
Attenzione a non forare le tubazioni o i cavi elettrici sottotraccia.
Make sure you avoid the drill coming into contact with any pipes or electrical cables.
PASSO B / STEP B
Eettuare i fori utilizzando una punta da trapano idonea all’applicazione dei tasselli scelti o
altro sistema di pari eicacia.
Choose the appropriate drill bit for the wall plugs or other fixing method you are using.
Fissare alla parete i ganci di tenuta forniti (B), rispettando la direzione della freccia
del simbolo UP.
Attach the brackets supplied (B) with the mirror, following the direction of the arrows
and the UP symbol.
Nota! / Note!
Attenzione a non forare le tubazioni o i cavi elettrici sottotraccia.
Make sure you avoid the drill coming into contact with any pipes or electrical cables.
PASSO B / STEP B
Effettuare i fori utilizzando una punta da trapano idonea all’applicazione
dei tasselli scelti o altro sistema di pari efficacia.
Choose the appropriate drill bit for the wall plugs or other fixing method
you are using.
x3
B
PASSO C /
STEP C
fissare le attaccaglie a parete

5. Connessione dello specchio (A) all’alimentatore (accessorio da
acquistare separatamente) / Connect the mirror and power pack
(not provided with the product)
Collegare il cavo della stripLED all'alimentatore rispettando il codice colore “+” e “-”.
Connect the wire to the stripLED provided, following the colour coding “+” or “-”.
1
2
3
+
-
N
L
+
-
N
L
+
-
N
L
+
-

6. Connessione alla rete elettrica / Connect to mains supply
Rimuovere la piastra di chiusura svitandola, forare il passacavo, collegare
l’alimentatore alla rete utilizzando un cavo a doppio isolamento o protetto da tubo
corrugato rispettando le norme per impianti elettrici CEI-IEC e locali, fissare il
trasformatore all'interno dello specchio con il velcro.
Remove the closing plate by unscrewing it, drill the cable gland, connect the power
supply to the mains using a cable with double insulation or protected by a corrugated
tube, respecting the standards for CEI-IEC and local electrical systems, fix the
transformer inside the mirror with the velcro.
PASSO B / STEP B
PASSO A / STEP A
1
2

PASSO C / STEP C
Nota! / Note!
Immagini a scopo rappresentativo, non esaustive per tutte le diverse tipologie di
collegamento alla rete elettrica.
All images are for illustrative purposes only, as connection solutions to the mains
supply can vary by market.
1
2
3
Cavo di alimentazione
Power cord
Cavo di alimentazione
Power cord
Cavo di alimentazione
Power cord
Cavo stripLED
StripLED cord
+
-
N
L
+
-
N
L

PASSO D / STEP D
1
2
3

8. Agganciare lo specchio (A) al muro senza sollecitare i ganci a tenuta (B)
/Gently hook the mirror (A) onto the wall brackets (B)
7. Chiusura dello specchio (A) / Close the back of the mirror (A)
Avvitare la piastra di chiusura dello specchio.
Screw the protective casing to the mirror.

Nota! / Note!
Per la pulizia quotidiana utilizzare un panno morbido leggermente umido.
Prima della pulizia assicurarsi di avere tolto la corrente.
Non toccare nè pulire la sorgente luminosa a led.
Clean with a soft, slightly damp cloth.
Ensure power is switched o at the mains before cleaning.
Do not touch or clean the LED lighting.
Pulizia delle superfici metalliche / Cleaning of metal surfaces
Per la pulizia ordinaria delle superici metalliche utilizzare sempre un
panno umido non abrasivo.
To wipe the metal structure, simply use a soft damp cloth.
Nota! / Note!
Fare sempre riferimento alle indicazioni riportate sulla confezione di ogni prodotto.
Always follow the instructions provided with any cleaning product.
Nota! / Note!
Si raccomanda di non usare detergenti per l’argento o prodotti a base di acidi.
Avoid using silver polish or acid-based cleaning products on brass.
Nota! / Note!
La finitura superficiale del metallo è realizzata grazie ad un processo di
verniciatura a polvere. Eventuali variazioni tonali o cromatiche sulle superfici
non sono da considerarsi come difetto bensì caratteristiche e distintive della
lavorazione. Ogni rivestimento in metallo viene attentamente controllato,
verificato e rifinito a mano dai nostri artigiani nel nostro stabilimento toscano.
The surface finish of the metal is achieved thanks to a powder coating process.
Any tonal or chromatic variations are not to be considered as a defect but rather
as characteristics and distinctive features of the processing. Each metal cladding
is carefully checked, verified and finished by hand by our craftsmen in our Tuscan
factory.

Informazioni agli utilizzatori /
Users information
Ai sensi dell’art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della
Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
L'icona del bidone barrato ricorda che, a fine vita, lo specchio rientra nei "rifiuti speciali"
RAEE o WEEE: deve essere portato in un centro di raccolta dierenziata e smaltito
come Apparecchio Elettrico o Elettronico nel rispetto dell'ambiente e della legge.
The crossed-out bin symbol shown on the equipment or on its packaging indicates that the
product at the end of its useful life must be collected separately from other waste to allow for
adequate treatment and recycling.

Dati Tecnici / Technical Data
Materiale
Materials
Metallo verniciato
Powder-coated metal
Dimensioni (Ø×H) (L×P×H);
Peso
Dimensions (Ø×H) (L×D×H);
Weight
Ø 90 × 3 cm;
23 kg
Ø 35.4 × 1.2 in;
51 lb
120 × 60 × 3 cm;
25 kg
47.2 × 23.6 × 1.2 in;
55 lb
Dimensioni Imballo (L×P×H);
Peso Imballo
Packaged dimensions (L×D×H);
Packaged weight
114 × 114 × 10 cm;
28 kg
45 × 45 × 4 in;
62 lb
144 × 88 × 10 cm;
30 kg
56.7 × 32.7 × 4 in;
66 lb
Circolare / Circle Oval / Oval
