Sanus SOA-AVS1 User manual

SOA-AVS1 INSTRUCTION MANUAL
We’ll Make It Stress-Free
If you have any questions along the way, just give us a call.
1-800-359-5520. We’re ready to help!

2
IMPORTANT SAFETY INSTRUCTIONS
PLEASE READ ENTIRE MANUAL PRIOR TO USE – SAVE THESE INSTRUCTIONS
Before You Begin
Please check the following items:
Any accessories you plan to use do not exceed the specified weight limit.
The wall you chose to mount your shelf is wood stud, drywall, solid concrete, or concrete block.
You read and understand these directions.
You have the tools needed for installation.
If you do not understand these instructions, or have doubts about the safety of the installation, assembly or use of this product, contact
Customer Service or call a qualified contractor.
CAUTION: Avoid potential personal injuries and property damage!
●Do not use this product for any purpose not explicitly specified by manufacturer.
●Do not place objects heavier than 15 lb (6.8 kg) on shelf.
●Do not place a TV on shelf.
●Do not allow children to climb or hang on shelf.
●Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.
●This product is designed for use in wood stud, drywall, solid concrete and concrete block walls.
Para instrucciones en Español, ver páginas 16-19
If you have any questions,
please contact
Customer Service:
1-800-359-5520

3
Tools NeededWeight Limit
15 lb (6.8 kg)
DO NOT EXCEED!
Awl
Pencil Level
Stud Finder
Stud Finder
Screwdriver
Tape
Measure
1/8 in.
3 mm)
Wood
Drill Bit
Drill Bit
Electric Drill
Hammer
Hammer
7/16 in.
(11 mm)
Socket
Wrench
Drill Bit
3/8 in.
(10 mm)
Concrete
3/8 in.
(10 mm)
Drywall
Installations
Installations
Installations
Wood Stud
Concrete
Drywall
Features
Can be mounted to drywall,
wood stud, or concrete.
Stackable to accommodate
multiple components
—DO NOT exceed 15 lb (6.8 kg)
on each shelf.

4
NOTE: Not all hardware included will be used.
Supplied Parts and Hardware
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to
your dealer; contact Customer Service. Never use damaged parts!
Parts and Hardware for STEP 1 Parts and Hardware for STEP 2
For concrete installations ONLY
Lag Bolt
Wall Screws
Washer
Glass Shelf
Plate
Hex Key
Shelf Screw
M5:
KEY:
DRYWALL ANCHOR:
LAG SCREW:
Plate Screw
Wall Plate
Drywall Wall
Anchors
02
04 05
06
09
10 11
03
x1 x1
x1 x1
x1
x1
x1
x2
x2
x3
x3
01
07
08
1/4 x 2 ½ in.
#8 x 2 in. M5 x 20 M5 x 6
M3
Anchor (Concrete) Ux10x60R
CAUTION: Do not use in drywall or wood

5
Dimension Specifications in. [mm]
1.11
28.1
6.3
159.9
12.50
317.5
17.00
431.8
1.11
28.1
5.11
129.8
6.3
159.9
12.50
317.5
17.00
431.8
Single shelf configuration Stacked configuration

6
1 2
≤ 16 mm
(5/8 in.)
STEP 1A
01
CAUTION: Avoid potential personal injuries and property damage!
●Drywall covering the wall must not exceed 16 mm (5/8 in.).
●Minimum wood stud size: common 51 x 102 mm (2 x 4 in.) nominal 38 x 89 mm (1½ x 3½ in.).

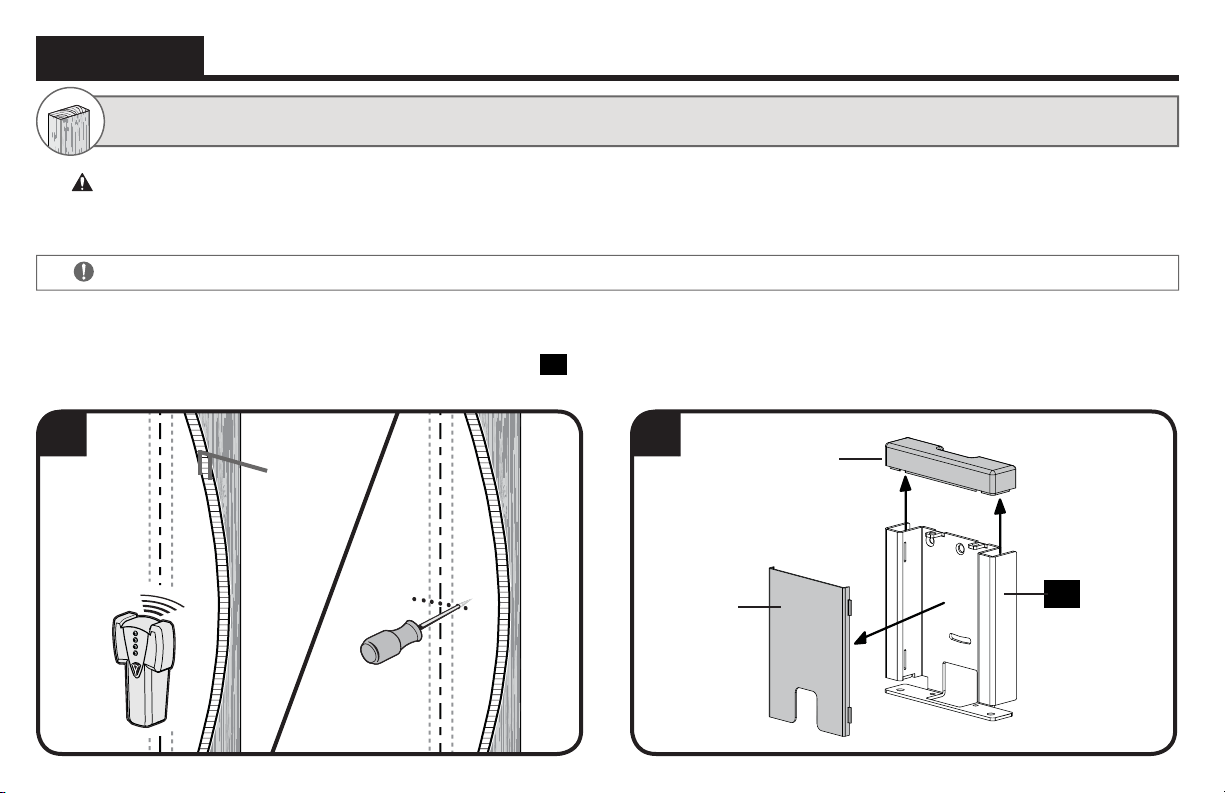

1. Locate your stud(s). Verify the center of the stud using an awl, a thin nail, or an edge to edge stud finder.
2. Remove the front (F) and top (T) covers from the wall plate 01 .
(F)
(T)
Attach the Wall Plate to the Wall
Wood Stud Installation
IMPORTANT: For multiple-shelf stacking configurations, stack from the top down.

7
3
01
4 5
STEP 1A
02
03
01
04
3. Level the wall plate 01 and mark the two middle hole locations.
4. Drill pilot holes using a 3 mm (1/8 in.) diameter drill bit.
IMPORTANT: Pilot holes must be drilled to a depth of 63.5 mm (2½ in.).
5. Install using lag bolt 02 and washer 03 in the TOP hole and a wall screw 04 in the BOTTOM hole. Tighten lag bolt 02 and screw 04
only until they are pulled firmly against the wall plate 01 .
CAUTION: Improper use could reduce the holding power of the lag bolt and screw. DO NOT over-tighten the lag bolt and screw.
3 mm
(1/8 in.)
63.5 mm (2½ in.)

8
1
STEP 1B
Solid Concrete or Concrete Block Installation
Attach the Wall Plate to the Wall
1. Level the wall plate 01 and mark the hole locations.
2. Remove the front (F) and top (T) covers from the wall plate 01 .
IMPORTANT: For multiple-shelf stacking configurations, stack from the top down.
2
01
(F)
(T)
CAUTION: Avoid potential personal injuries and property damage!
●Mount the wall plate 01 directly onto the concrete surface
●Minimum solid concrete thickness: 203mm (8 in.)
●Minimum concrete block size: 203 x 203 x 406 mm (8 x 8x 16 in.)
01

9
STEP 1B
3 4 5
06
10 mm
(3/8 in.)
75 mm (3in.)
06
05
02
03
01
04

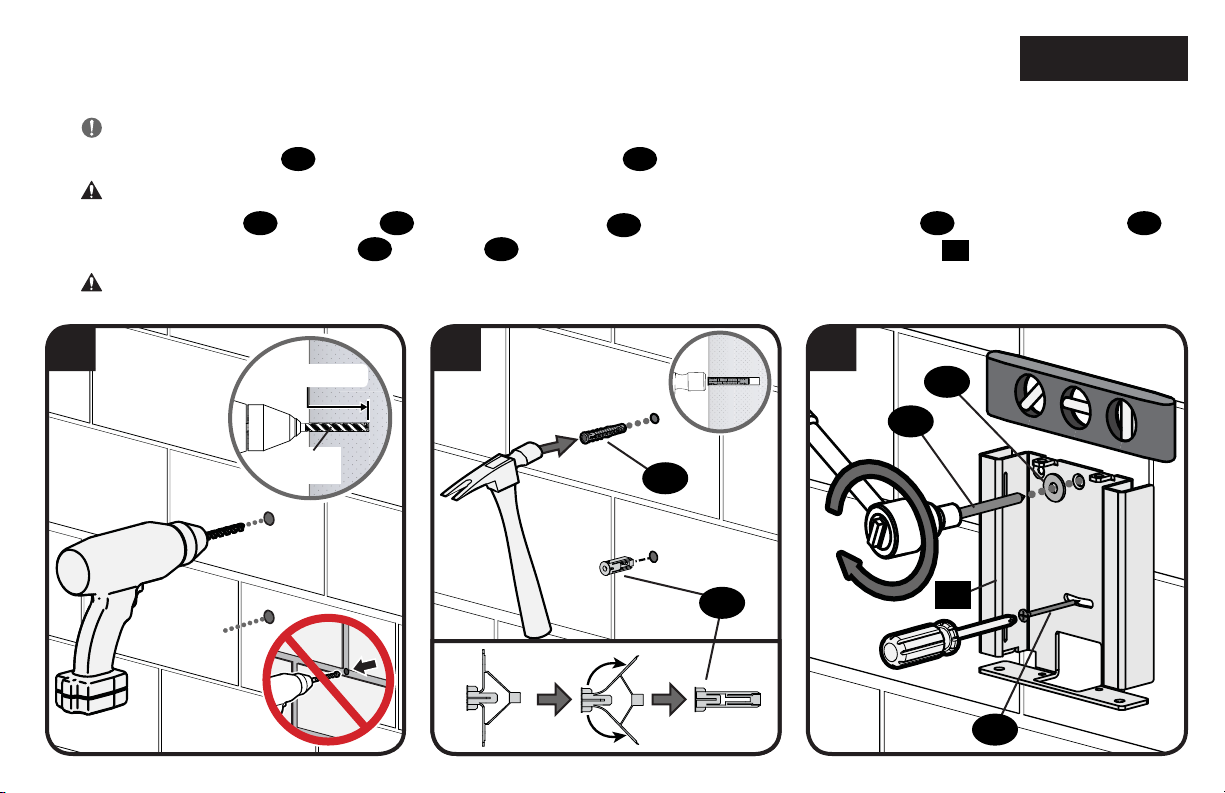

3. Drill pilot holes using a 10 mm (3/8 in.) diameter drill bit.
IMPORTANT: Pilot holes must be drilled to a depth of 75 mm (3 in.). Never drill into the mortar between blocks.
4. Insert anchor (concrete) 06 in the TOP hole and a dry wall anchor 05 in the BOTTOM hole.
CAUTION: Be sure the anchors are seated flush with the concrete surface.
5. Install using lag bolt 02 and washer 03 (into anchor (concrete) 06 )in the TOP hole, and a wall screw 04 (into dry wall anchor 05 ) in
the BOTTOM hole. Tighten lag bolt 02 and screw 04 only until they are pulled firmly against the wall plate 01 .
CAUTION: Improper use could reduce the holding power of the lag bolt and screw. DO NOT over-tighten the lag bolt and screw.

10
1
STEP 1C
IMPORTANT: For multiple-shelf stacking configurations, stack from the top down.
01
1. Verify a space BETWEEN any studs. Level the wall plate 01 and mark the three hole locations.
2. Remove the front (F) and top (T) covers from the wall plate 01 .
Attach the Wall Plate to the Wall
Drywall Installation
2
01
(F)
(T)
CAUTION: Avoid potential injuries or property damage!
●Mount the wall plate 01 directly onto the wall.
●Drywall covering the wall must not exceed 13mm (1/2 in.).
●Do not install anchors into the seam between drywall pieces.

11
34 5
STEP 1C
01
04
10 mm
(3/8 in.)
38 mm (1½in.)

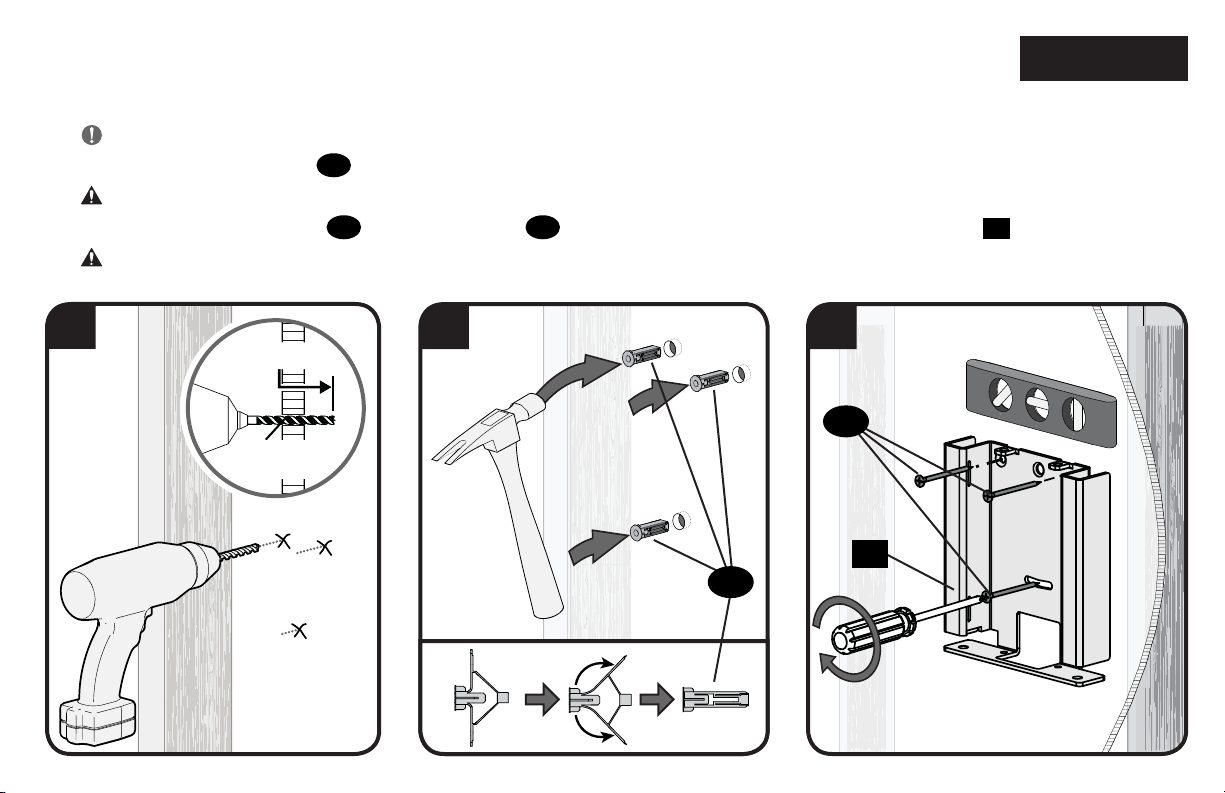

3. Drill three pilot holes using a 10 mm (3/8 in.) diameter drill bit.
IMPORTANT: Pilot holes MUST be drilled to a depth of 38 mm (1½ in.)
4. Insert three dry wall anchors 05 .
CAUTION: Be sure the anchors are seated flush with the surface.
5. Install using three wall screws 04 . Tighten the screws 04 only until they are pulled firmly against the wall plate 01 .
CAUTION: Improper use could reduce the holding power of the screw. DO NOT over-tighten the screws.
05

12
1. Slide the glass shelf 07 into the wall plate 01 . Line up the holes in the shelf with the holes in the wall plate as shown.
1
STEP 2
Attach Glass Shelf to Wall Plate
01
07

13
2 3
STEP 2
2. Secure the glass shelf 07 to the wall plate 01 using screws 10 .
3. Attach the safety plate 08 to the glass shelf 07 using screws 11 .
11
08
09
0707
09 10
01 01

14
Manage Cables
Cables can be routed through the opening in the lower back of the wall plate 01 .
When you are finsihed routing cables, replace the top (T) and front (F) covers.
STEP 3
Single shelf configuration
01
01
(F)
(T)

15
For stacked configurations, cables can be routed through the inside of the wall plates 01 .
When you are finsihed routing cables, replace the top (T) and front (F) covers.
STEP 3
Stacked configuration
01
01 01
(F)
(T)

16
ESPAÑOL
INSTRUCCIONES DE SEGURIDAD IMPORTANTES.
LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO. CONSÉRVELAS
Antes de comenzar
Cerciórese de:
que los accesorios que planifica usar no excedan el límite de peso especificado;
que la pared escogida para el montaje de su repisa sea una pared de montantes de madera, yeso, hormigón sólido o bloques de cemento;
haber leído y comprendido estas instrucciones;
tener todas las herramientas necesarias para la instalación.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto, contáctese con el
servicio de atención al cliente o llame a un técnico calificado.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante.
●No coloque objetos que superen los 6.8 Kg. (15 libras) en la repisa.
●No coloque un televisor en la repisa.
●No permita que los niños se trepen o se cuelguen de la repisa.
●El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido.
●Este producto fue diseñado para su uso en paredes de montantes de madera, yeso, hormigón sólido y bloques de cemento.
Herramientas necesariasPeso límite
Descripción
Puede instalarse en paredes de yeso, montantes de madera o cemento.
Apilable para ubicar varios componentes- no supere las 15 libras (7 Kg.) en cada repisa.

17
ESPAÑOL
NOTA: No todos los elementos de sujeción incluidos deberán utilizarse.
Piezas y elementos de sujeción suministrados
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.
Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada, no
devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.
Dimensiones
Fijar la placa mural a la pared
PASO 1A
1. Localice el o los montantes. Verifique el centro del montante con un punzón o un clavo delgado, o bien utilice un detector de bordes de montantes.
2. Retire las cubiertas frontal (F) y superior (T) de la placa mural 01 . Nivele la placa mural 01 y marque la ubicación de los orificios.
3. Realice los orificios guía con una mecha de 3 mm (1/8 pulgada) de diámetro.
IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 63,5 mm (2,5 pulgadas).
4. Ajuste el tornillo tirafondo 02 , la arandela 03 en la parte superior y el tornillo 04 en la parte inferior solamente hasta que queden firmes contra
la placa mural 01 .
PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención del tornillo tirafondo y el tornillo. NO ajuste en exceso el tornillo
tirafondo y el tornillo.
Configuración con una sola repisa Configuraciones apiladas
IMPORTANTE: Para las configuraciones apiladas, comience a apilar de arriba a abajo.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●El material que recubre la pared no debe exceder los 16 mm (5/8 pulgada).
●Tamaño mínimo del montante de madera: común 51 mm x 102 mm (2 x 4 pulgadas) (nominal 38 mm x 89 mm [1½ x 3½ pulgadas]).
Opción para montantes de madera

18
ESPAÑOL
1. Nivele la placa mural 01 y marque la ubicación de los orificios.
2. Retire las cubiertas frontal (F) y superior (T) de la placa mural 01 .
3. Realice los orificios guía con una mecha de 10 mm (3/8 pulgada) de diámetro.
IMPORTANTE: Los orificios deben realizarse hasta una profundidad de 75 mm (3 pulgadas). Nunca perfore el cemento que une los bloques.
4. Inserte los anclajes 06 en la parte superior y 05 en la parte inferior.
PRECAUCIÓN: Cerciórese de que los anclajes hayan quedado nivelados respecto de la superficie de hormigón.
5. Ajuste el tornillo tirafondo 02 , la arandela 03 en la parte superior y el tornillo 04 en la parte inferior solamente hasta que queden firmes contra
la placa mural 01 .
PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención del tornillo tirafondo y el tornillo. NO ajuste en exceso el tornillo
tirafondo y el tornillo.
IMPORTANTE: Para las configuraciones apiladas, comience a apilar de arriba a abajo.
IMPORTANTE: Para las configuraciones apiladas, comience a apilar de arriba a abajo.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●Instale la placa mural 01 directamente sobre la superficie de hormigón.
●Espesor mínimo del hormigón: 203 mm (8 pulgadas)
●Tamaño mínimo del bloque de cemento: 203 x 203 x 406 mm (8 x 8x 16 pulgadas)
PRECAUCIÓN: Evite lesiones personales y daños materiales.
●Instale la placa mural 01 directamente sobre la pared.
●El material que recubre la pared no debe exceder los 13 mm (1/2 pulgada).
●No instale anclajes en la juntura entre las piezas de yeso.
Fijar la placa mural a la pared
PASO 1B
Opción para hormigón sólido o bloques de cemento
Fijar la placa mural a la pared
PASO 1C
Opción para pared de yeso

19
1. Nivele la placa mural 01 y marque la ubicación de los orificios.
2. Retire las cubiertas frontal (F) y superior (T) de la placa mural 01 .
3. Realice los orificios guía con una mecha de 10 mm (3/8 pulgada) de diámetro.
IMPORTANTE: Los orificios guía DEBEN realizarse hasta una profundidad de 38 mm (1½ pulgadas).
4. Inserte los anclajes 05 .
PRECAUCIÓN: Cerciórese de que los anclajes hayan quedado nivelados respecto de la superficie.
5. Ajuste los tornillos 04 solamente hasta que queden firmes contra la placa mural 01 .
PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención del tornillo. NO ajuste en exceso los tornillos.
ESPAÑOL
PASO 2
1. Deslice la repisa de vidrio 07 en la placa mural 01 . Alinee los orificios de la repisa con los orificios de la placa mural tal como se ilustra.
2. Fije la repisa de vidrio 07 a la placa mural 01 con tornillos 10 .
3. Coloque la placa de seguridad 08 a la repisa de vidrio 07 usando tornillos 11 .
Fijar el vidrio a la placa mural
PASO 3
Organización de cables
Los cables pueden pasarse por la abertura que se encuentra en la
parte inferior trasera de la placa mural 01 .
Para las configuraciones apiladas, los cables pueden pasarse por dentro
de las placas murales 01 . Cuando termine de pasar los cables vuelva a
colocar las cubiertas superior (T) y frontal (F).
Configuración con una sola repisa Configuraciones apiladas

6901-002601 00
Milestone AV Technologies and its aliated corporations and subsidiaries (collectively, “Milestone”), intend to make this manual accurate and complete. However,
Milestone makes no claim that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in
connection with the installation or use of this product. The information contained in this document is subject to change without notice or obligation of any kind.
Milestone makes no representation of warranty, expressed or implied, regarding the information contained herein. Milestone assumes no responsibility for accuracy,
completeness or suciency of the information contained in this document.
©2016 Milestone AV Technologies. All rights reserved. Sanus is a division of Milestone.
All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
Thank you for choosing Sanus! Please take a moment to let us know how we did:
SANUS • 6436 City West Parkway • Eden Prairie, MN 55344 USA
Call us: 1-800-359-5520
UK: 0800 056 2853
Email us: [email protected] Leave a review: sanus.com
Find us on Facebook: SANUS Follow us on Twitter @sanussystems
