SARMOG 7076k User manual

Art. 7076k Mobile 3 ante 3 cassetti
3-door 3-drawer unit
- Struttura materiale in truciolare nobilitato
- Piedini verniciati cromo satinato
- Push-pull
- Guide cassetto a rullo
- 3 ripiani regolabili
- Mobile in kit
- Material structure in engineered wood
- Chrome-plated feet
- Push-pull
- Roller slides drawer
- 3 adjustable shelves
- Kit furniture
Misure / Measures
Dettagli / Details
Componenti / Elements
Pos.
Pezzi / Pcs
Descrizione / Description
1
1
Coperchio-Base / Top-Base (1649 x 408 x 18mm)
2
2
Fianco dx/sx / Rh/Lh Side (766 x 408 x 18mm)
3
2
Tramezza / Partition (766 x 383 x 16mm)
4
2
Anta / Door (595 x 457 x 16mm)
5
1
Anta / Door (595 x 688 x 16mm)
6
2
Davanti Cassetto / Front Drawer (457 x 164 x 3mm)
7
1
Davanti Cassetto / Front Drawer (688 x 164 x 3mm)
8
2
Sponda Cass. / Structure Drawer (312 x 364 x 14mm)
9
1
Sponda Cass. / Structure Drawer (635 x 364 x 14mm)
10
2
Fondo Cassetto / Drawer Backrest (420 x 351 x 3mm)
11
1
Fondo Cassetto / Drawer Backrest (620 x 351 x 3mm)
12
2
Schiena / Backrest (472 x 782 x 3mm)
13
1
Schiena Piegh. / Folding Backrest (665 x 782 x 3mm)
14
2
Ripiano / Shelf (458 x 364 x 10mm)
15
1
Ripiano / Shelf (657 x 364 x 10mm)
76cm
45cm 45cm
59cm
80cm 92cm
12cm
40,8cm
164,9cm
Sp. 3mm
Schiena
Backrest
Sp. 18mm
3
2
4
15
4
12 2
1
13 312
14
15
9
11
10
8
7
6

CD
Istruzioni di montaggio / Assembly Instructions
Avvitare i perni per eccentrico (20) nei fori su base e coperchio (1). Avvitarli sino
a fine corsa. Fissare le piastre (31) sul coperchio (1) con le viti 3x12 (30).
Attenzione che la freccia sia orientata verso il bordo del coperchio.
Screw the cam bolts (20) into the holes on the base and top (1). Screw them up
a t the end of the stroke. Fix the push-pull plates (31) with the screws 3x12 (30).
Make sure that the arrow points toward the edge of the top.
Inserire gli eccentrici sp. 18 (21) nei fori posti sui fianchi dx e sx (2) e gli
eccentrici sp. 16 (22) sulle tramezze (3), con la freccia rivolta verso il bordo più
vicino.
Insert the cams th. 18 (21) into the holes on the Rh and Lh sides (2) and the
cams th. 16 (22) into the holes on the partition sides (3), with the arrow pointing
toward the nearest edge.
AB
Distendere su un piano i davanti cassetto (6) e le sponde cassetto (8), ed
applicare la colla (29) nei punti indicati. Chiudere le sponde sui fondi cassetto
(10) con il lato colorato verso l’interno del cassetto, ed inserire i fianchi della
sponda nel davanti. Ripetere la medesima operazione con il davanti cassetto
(7), la sponda (9) ed il fondo (11).
Lay out the fronts drawer (6) and the structures (8), and apply the glue (29)
where indicated. Close the structures on the drawer backrests (10) with the
colored side facing the inside of the drawer. Insert the structure side on the front.
Repeat this operation with the front (7), structure (9) and the backrest (11).
Capovolgere i cassetti e fissare le guide cassetto (25) sui bordi dx e sx sul fondo
del cassetto con le viti 3,5x20 (28). Le guide vanno poste con le ruote rivolte
verso l’esterno e retro del cassetto.
Flip the drawers and fasten the drawer runners (25) on the right and left edges
on the bottom of the drawer with the screws 3,5x20 (28). The runners must be
placed with the wheels pointing outwards and back of the drawer.
Accessori / Equipment
Pos.
Pezzi / Pcs
Descrizione / Description
16
5
Piedi - Feet
17
20
Vite TS 3x16 - Screw TS 3x16
18
2
Cerniera a collo dritto - Full overlay hinge
19
4
Cerniera a collo alto - Insert hinge
20
16
Perno per Eccentrico - Cam bolt
21
8
Eccentrico sp.18 - Cam Th 18
22
8
Eccentrico sp 16 - Cam Th 16
23
16
Tappino coprieccentrico - Cam covercap
24
12
Reppiani - Support shelves
25
3
Guide cassetto - Drawer runners
26
4
Vite Euro 6,3x13 - Screw Euro 6,3x13
27
8
Vite Euro 6,3x9 - Screw Euro 6,3x9
28
18
Vite TS 3,5x20 - Screw TS 3,5x20
29
3
Colla - Glue
30
12
Vite TS 3x12 - Screw TS 3x12
31
6
Piastra per Push-pull - Push-pull plate
32
6
Push-pull - Screw-on Push Latch
16
23
24
22
21
20
19
18
17
25
31
32
30
29
28
27
26
colla

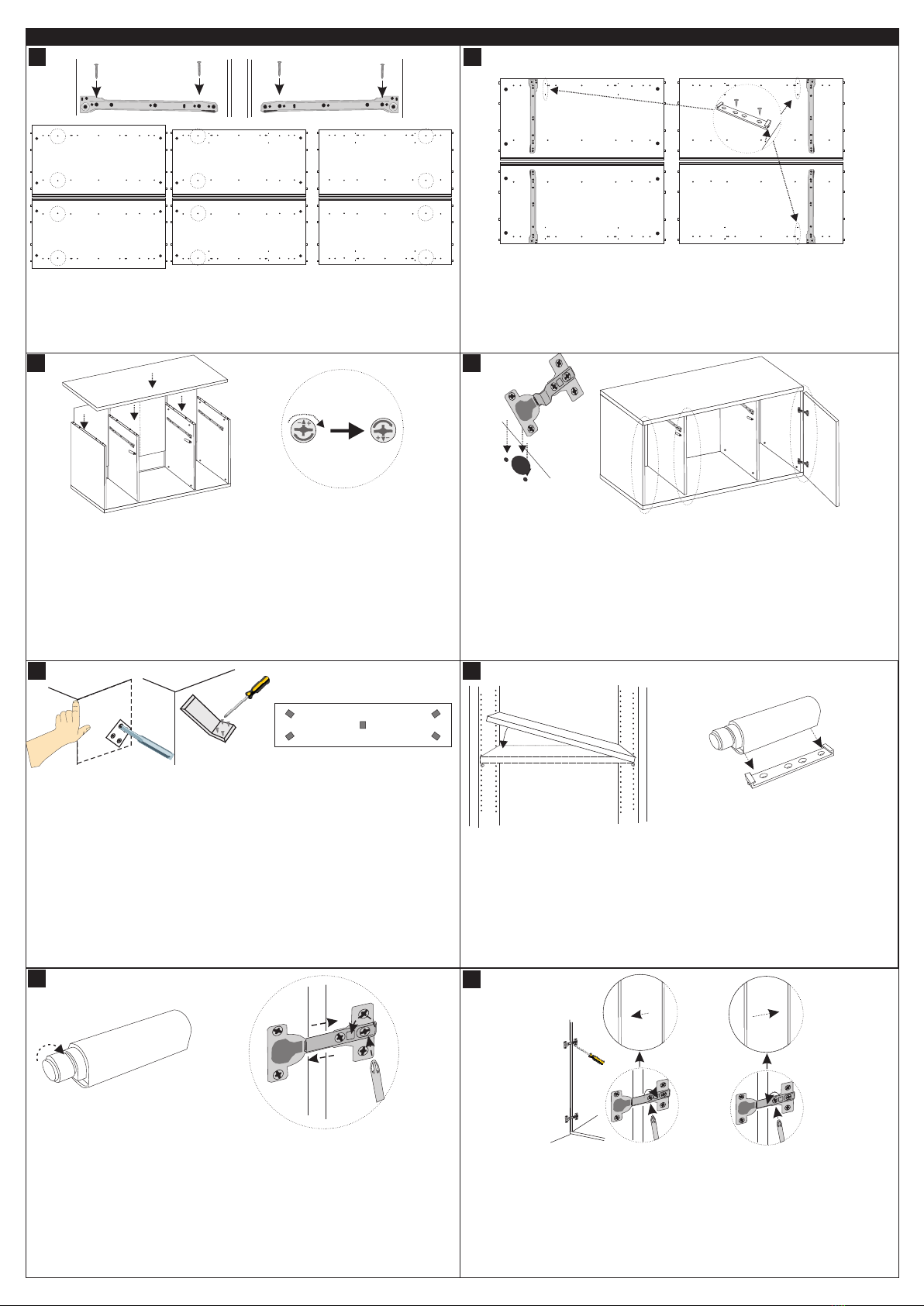

Istruzioni di montaggio / Assembly Instructions
E
G
I
M
F
H
L
N
I piedi possono essere fissati sulla base nella posizione che desiderate.
Utilizzare la sagoma ritagliata precedentemente e posizionarla su un angolo
della base. Fare dei fori nei centri con un punteruolo per agevolare la
penetrazione delle viti. Ripetere l’operazione sugli altri angoli. Posizionare ora
il piede (16) sui fori segnati sull’angolo della base. Fissare il piede con le viti
3x16 (17) (4 viti per piede). Ripetere l’operazione sugli altri angoli. Il restante
piedi va fissato centralmente sulla base.
You can fix the feet on the base at the positions that you prefer.
Use the shape cropped previously and turning on the corners of the base flush
with the sides. Mark the holes in the centers with an awl to facilitate the
penetration of the screws. Repeat the operation on the other corners. Support
the foot (16) on the holes marked on the corner of the base. Fix it using screws
3x16 (17) (4 screws for foot). Repeat the operation on the other corners. The
remaining foot should be placed centrally on the base.
Appoggiare la base (1) su una superfice piana. Inserire le tramezze (3) ed i
fianchi (2), infilando i perni (20) nei rispettivi fori. Aprire la schiena pieghevole
(13). Inserire le schiene (12 e 13) sulla base (1), facendole scorrere nelle
apposite guide poste su fianchi (2) e tramezze (3). Chiudere con il coperchio
(1). Ruotare in senso orario gli eccentrici (21 e 22) e coprirli con i tappini (23).
Put the base (1) on a flat surface. Insert the partitions (3) and the sides (2), by
inserting it into the holes with the cam bolts (20). Open the folding backrest (13).
Insert the backrests (12 and 13) on the base (1), by sliding them into the guides
on sides (2)and partitions (3). Close the frame with the top (1). Turn the cams
(21 and 22), in a clockwise direction. Cover now the cams with the caps (23).
Fissare le guide cassetto (25): sui fianchi (2) con le viti 6,3x13 (26); sulle
tramezze (3) con le viti 6,3x9 (27).
Fix on the drawer runners (25): on sides (2) with screwz 6,x3x13 (26); on the
partitions (3) with screws 6,3x9 (27).
Chiudere cassetti ed ante e verificare che tutti i frontali siano allineati.
Eventualmente agire sui push-pull, avvitanto o svitando il supporto per
regolarne l’apertura. Per spostare le ante verso l’esterno o l’interno del mobile,
allentare gire sulla vite indicata in figura e spostare leggermente la cerniera
verso l’interno o l’esterno.
Close drawers and doors and check that all fronts are aligned. If necessary, act
on the screw-on push, screwing or unscrewing the support to adjust its
opening. To move the doors towards the outside or inside of the cabinet, loosen
the screw indicated on the figure and move the hinge slightly inwards or
outwards.
Posizionare in piedi il mobile. Inserire i cassetti. Inserire i ripiani inclinati (14 e
15) sui reggipiani (24) inseriti precedentemente sui fianchi e tramezze, quindi
riportare in posizione orizzontale i ripiani. Aprire i cassetti e le ante, ed inserire i
push-pull (32) facendoli scorrere nelle guide poste sulle piastre (31).
Put in a vertical position the unit. Insert the drawers. Slip now inclined shelves
(14 e 15) above the supports (24) previously inserted on sides and partitions,
tilting between the sides in the area above the supports, then back in a
horizontal position. Open the drawers and the doors, and insert the screw-on
push latch (32) by sliding them into the guides placed on the plates (31).
Fissare le cerniere a collo alto (19) sulle ante (4). Fissare le cerniere a collo
dritto (18) sull’anta (5). Posizionare quindi l’anta (4) adiacente al fianco e
fissare la cerniera nei rispettivi fori posti sul fianco. Ripetere l’operazione con
l’altra anta (4). Fissare ora l’anta (3) alla tramezza.
Fix the insert hinges (19) on the doors (4). Fix the full overlay hinges (18) on the
door (5). Place now the door (4) near the side with the hinges holes at the
respective holes on the side. Insert and fix the hinges (19) into the holes on the
side. Repeat this operation with the other door (4). Fix now the door (5) on the
partition (3).
Fissare le piastre (31) sulle tramezze (3) con le viti 3x12 (30). Attenzione che la
freccia sia orientata verso il bordo del coperchio.
Fix the push-pull plates (31) on partitions (3) with the screws 3x12 (30). Make
sure that the arrow points toward the edge of the top.
Se l’apertura/chiusura delle ante non è perfetta, è necessario agire con il
cacciavite sulla vite posta al centro delle cerniere, avvitando e/o svitando
leggermente. In relazione al senso di rotazione della vite sulla cerniera, l’anta si
avvicina o allontana dal fianco del mobile.
If the opening/closing of the doors is not perfect, it is necessary to act with a
screwdriver on the screw in the center of the doors hinges, with short turn
screwing/unscrewing. According to the direction with which turns the screw of
the hinge, the door is appoaching or farther away from their side of cabinet.
E
E
E
E
altro
lato
altro
lato
altro
lato
altro
lato
other
side
other
side
other
side
other
side
Base

ATTENZIONE
Il mobile va appoggiato su superfici perfettamente piane ed addossato ad una parete. Per evitarne ribaltamenti accidentali va fissato ad
una parete verticale stabile. Se al momento dell’apertura della confezione dell’imballo si evidenziassero anomalie delle parti strutturali
occorre contattare il fornitore prima del suo utilizzo.
WARNING
The cabinet must be supported on surfaces perfectly flat and leaned against a wall. To avoid accidental overturning which should be
fixed to a vertical wall stable. If at the time of the opening of the packaging, it yields anomalies of structural parts you need to contact the
supplier before its use.
Product Sheet
PRODOTTO
PRODUCT
COMPONENTI
COMPONENTS
TIPOLOGIA E MATERIALI PER
LA STRUTTURA
TYPOLOGY AND MATERIAL
FOR THE STRUCTURE
TIPOLOGIA E MATERIALI DI
RIVESTIMENTO SUPERFICI
TYPOLOGY AND COATING
MATERIAL SURFACES
TIPOLOGIA E MATERIALI PER
I BORDI
TYPOLOGY AND MATERIAL
FOR THE EDGES
Mobile multiuso
Multiuse cabinet
Fianchi e Tramezza
Sides and Partition Shelf
Truciolare nobilitato
Engineered wood
Carta impregnata come resine
melaminiche
Paper impregnated with
melanine resins
Carta impregnata con resine
termoplastiche e termoindurenti
o ABS
Paper impregnated with
thermoplastics and
thermosetting resins or ABS
Top
Base
Frontali
Front
Schiena
Backrest
Pannello fibrolegnoso
Panel wood fiber
Trattamento superficiale
idrofobizzante con paraffina
Surface treatment
hydrophobicizing with paraffin
Scheda Prodotto / Product Sheet
ALTRE CARATTERISTICHE
OTHER CHARACTERISTICS
USO
USE
PULIZIA
CLEANING
SMALTIMENTO
DISPOSAL
Materiale di classe E1: bassa emissione di formaldeide.
Questi pannelli possono essere utilizzati senza causare una
concentrazione di equilibrio nell’aria della camera di prova (definita
nella norma UNI EN 717-1) maggiore di 0,1 ppm, limite raccomandato
all’Organizzazione Mondiale della Sanità per gli ambienti di vita e
soggiorno.
Material class E1: low formaldehyde emissions
Class E1 panels can be used without causing an equilibrium
concentration in the air in the test chamber (defined in the UNI EN 717-
1) greater than 0.1 ppm, limit recommended by the World Health
Organization for life and living environments.
Mobile multiuso
Multiuse cabinet
Utilizzare panno inumidito con
alcool diluito o con prodotti per
la pulizia delle superfici lavabili,
purché privi di abrasivi e/o
solventi.
Use cloth moistened with
alcohol diluted or with cleaning
products for the washable
surfaces, if they are free of
abrasives and/or solvents
Al termine del ciclo di vita, il
prodotto può essere conferito
alla raccolta differenziata o
speciali piattaforme RSU
At the end of the life cycle the
product may be conferred on
the differentiated collection or
special platforms RSU
Via Pizzamiglia, 7
42016 S.Girolamo di Guastalla (RE) - Italy
www.sarmog.com
[email protected]
Web
E-mail
Tel
Fax
[phone]
[phone]
SARMOG s.r.l.
