SATA AE5861 User manual

分离式液压千斤顶
Portable Hydraulic Jack
Separater Hydraulikwagenheber
Раздельный гидравлический домкрат
분리식 유압잭
Macaco hidráulico separado
分離式油圧ジャッキ
Gato hidráulico separado
EN PT JARU KODE ES
AE5861 / AE5862
使用说明书 \ User's Manual \ Bedienungsanleitung \ Инструкция по эксплуатации
사용설명서 \ Manual de instruções \ 取扱説明書 \ Manual del uso
AE5861-AE5862-8国-200701.indd 1 2020/7/3 12:00:19

AE5861-AE5862-8国-200701.indd 2 2020/7/3 12:00:19

ESPT JARUEN DE KO
AE5861 / AE5862
3
第一章 安全警告
第二章 安装及操作
第三章 维护保养
第四章 常见故障与处理
第五章 零件分解图及清单
5
7
7
8
9
目录
AE5861-AE5862-8国-200701.indd 3 2020/7/3 12:00:19

ESPT JARUEN DE KO
AE5861 / AE5862
4
分离式液压千斤顶
使用说明书

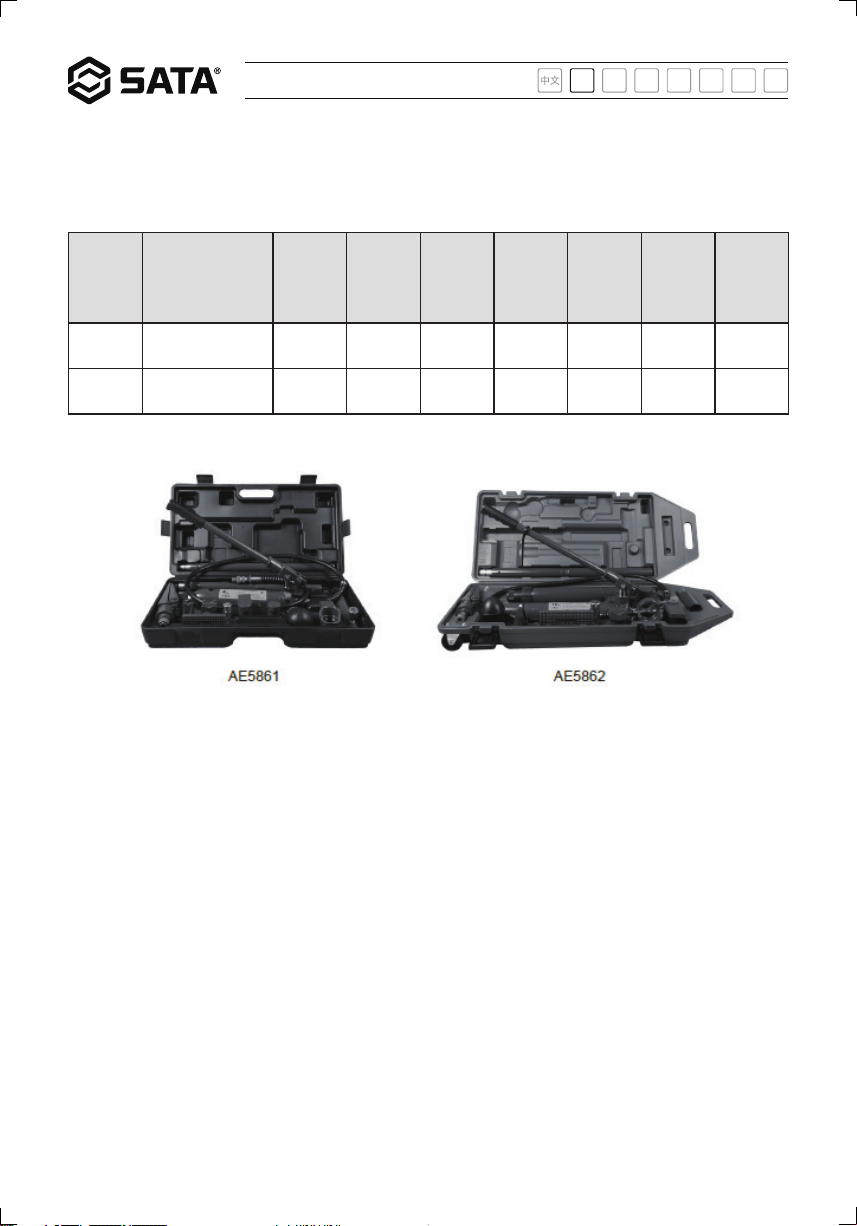

产品编号 品名 额定承重
(KG)
油泵输
出压力
(Mpa)
活塞最
低高度
(mm)
活塞行程
(mm)
净重
(KG)
毛重
(KG)
外箱尺寸
(mm)
AE5861 4 公吨分离式液压千
斤顶 4000 56.5 268 120 18.6 19.5 595*330*180
AE5862 10 公吨分离式液压
千斤顶 10000 63 322 130 31.1 32.2 930*400*175
开箱后即请检查产品，确保产品完好无损。如果发现有任何部件缺失或损坏，
请电话联系世达工具（上海）有限公司客户服务部：400-820-3885、800-820-3885。
请记录产品序列号：______________________
注：如果产品没有序列号，请记录购买日期。
请妥善保存本使用说明书：
1. 本使用说明书涉及产品的安全警告、安装操作、维护保养、常见故障处理等内容，请妥善保管。
2. 请记录本产品的序列号（或购买日期）在使用说明书首页，并将说明书保存于干燥安全之处以备参阅。
3. 请在完全理解本说明书内容的基础上，正确使用产品。
4. 本千斤顶已经投保产品责任险。
5. 本千斤顶达到最新颁布的美国工程师协会标准。
AE5861-AE5862-8国-200701.indd 4 2020/7/3 12:00:20

ESPT JARUEN DE KO
AE5861 / AE5862
5
1. 使用前请务必仔细阅读并理解说明书的全部内容。不正确的操作可能导致人员损伤及产品损坏。
2. 每次使用前都要仔细检查，如有漏油、零部件、附件松动或者损坏，都不能使用。
3. 严禁超载使用千斤顶，否则引起的事故责任不在保险范围之列。
4. 不能自行调节安全阀，否则引起的事故责任不在保险范围之列。
5. 请勿将活塞杆顶出油缸超过最大活塞行程。
6. 每增加一节附件，额定载荷能力会减少 50%。
7. 请勿将此设备用作汽车举升设备或汽车支撑设备。
8. 请保证儿童与其他未经许可的人员远离工作区域。
9. 请在平整，水平，干燥并能可靠承载的平面上使用本设备。
10. 当断开连接接头后，请盖上防尘盖以保持液压系统清洁。
11. 请勿将重物压在液压软管上，不要强扭软管，始终保持软管清洁。
12. 请保持远离热源与火源，高温可能对本产品和密封元件造成损坏。
13. 请勿将本产品暴露在雨水中，或任何不良天气状况下在室外使用。
14. 严禁任何未经培训的人员使用本设备，且不得自行拆装或改装本产品。
15. 请让具有专业维修资质的专业人员合理维护设备，如需更换配件请使用原厂配件。
16. 在操作时必须穿戴符合国家相关安全规定的安全鞋、防护眼镜和工作手套，推荐选用世达相关产品。
17. 严禁在酒后、精神乏力、注意力不集中，受药物影响而困倦以及任何意识不清醒的情况下使用本产品。
第一章 安全警告
警告：本手册中所包含的注意、警告、指示等信息不能涵盖所有可能发生
的情况。 操作人员必须明白日常谨慎操作和具备专业知识是在操作本产品
时不可或缺的因素。
AE5861-AE5862-8国-200701.indd 5 2020/7/3 12:00:20

ESPT JARUEN DE KO
AE5861 / AE5862
6
常用顶头附件组合承重查询表
组合模式 最大承重比例 AE5861 AE5862
组合 1 扩张器 —0.5 吨0.5 吨
组合 2 油缸 + 平顶 + 挂脚 50% 2 吨5 吨
组合 3 油缸 + 底座 100% 4 吨10 吨
组合 4 底座 + 连接轴 + 油缸 + 圆形顶头 100% 4 吨10 吨
组合 5 底座 + 连接轴 + 油缸 +1 节接杆 + 球形顶头 —0.5 吨1 吨
组合 6 单个平顶或挂脚 25% 1 吨2.5 吨
组合 7 油缸 +2 节接杆 + 底座 25% 1 吨2.5 吨
组合 8 油缸 +1 节接杆 + 契形顶头 50% 2 吨5 吨
组合 9 油缸 +4 节接杆 + 方形顶头 6% 0.24 吨0.6 吨
备注 : 以上仅为常用组合方式，具体最大承载应以实际连接方式计算为准。
分离顶顶头附件最大承载示意图：
AE5861-AE5862-8国-200701.indd 6 2020/7/3 12:00:20

ESPT JARUEN DE KO
AE5861 / AE5862
7
安装操作：
将泵体、油缸，软管可靠连接在一起，并在加压前确认油缸与底座可靠连接，平稳放置。
顶升操作：
1. 顺时针方向旋紧放油阀旋钮。
2. 缓慢施加压力到手柄，确保顶头附件与负荷轴向一致，可靠顶升。
3. 上下按压手柄，为泵体组件提供压力。
下降操作：
使用完成后，缓慢地逆时针方向旋松放油阀（不超过一圈）直到活塞缩回起始位置。
第二章 安装及操作
1. 使用完毕后，请将各部件收归工具箱中，并请确保活塞回复原位，各防尘盖盖上。
2. 定期检查柱塞和活塞是否有生锈腐蚀情况，清洁后用涂抹适量润滑油。
3. 将活塞放置最低，让泵体处于完全水平位置。拆下机油加注口活塞，检查液压油液面。如果偏低，请加 入适量高质
量液压油。（寒冷地区务必添加防冻液压油）
4. 为确保设备保持最佳性能和长期间的使用寿命，建议每年完全更换一次液压油。4 吨分离顶需要 350ml 液压油，10 吨
分离顶需要 500ml 液压油。（注意：按照当地规定处置更换下的废油）
5. 经常检查产品，当活塞杆顶端、各横轴处、万向节、滚轮、脚轮等转动传动部位缺少润滑脂（即黄油）时，请及时
加注黄油。
6. 建议由专业技术人员进行年度检验。
第三章 维护保养
AE5861-AE5862-8国-200701.indd 7 2020/7/3 12:00:21

ESPT JARUEN DE KO
AE5861 / AE5862
8
常见故障及处理
故
障
症
状
空载活塞杆 不能
举升 √
额载活塞杆举升
过慢或不能顶升 √ √
载重下活塞杆 自
动下降 √ √
按压手柄杆 感觉
无力 √ √
载重状态下 手柄
杆无法下压 √
油泵油缸本体 接
头处漏油 √
载重下手柄杆 自
动翘起 √
可
能
原
因
1. 放油阀未完全关
闭
2. 泵体 / 油管内存
有空气
1. 泵体缺少液压油
2. 调压压力不足
1. 放油阀未完全关
闭
2. 油管接头 /油缸
接头漏油
泵体油路出现垃
圾
油管接头与油缸
接头连接处螺帽
未拧紧
处
理
方
案
1. 顺时针旋转放油
阀，锁紧后再重
新进行操作
1. 拔出胶塞，对准
油孔进行加油，
加油后必须排气
1. 顺时针旋转放油
阀，锁紧后再重
新进行操作
载重的情况下，
举升数次，快速
卸荷。将垃圾冲
出油路
将油管接头与油
缸接头分开，重
新配合拧紧螺帽
2. 对油路进行排
气处理
2. 将堵头螺钉拧
出，顺时针旋转
调压螺钉。（ 注意：
将调压螺钉顺时
针旋转 1/8 圈。不
可多调，仅此一
次）
2. 将接头螺帽重
新顺时针拧紧；
若拧紧无效可以
用扳手再重新拧
紧油缸接头 / 油
管接头
第四章 常见故障与处理
AE5861-AE5862-8国-200701.indd 8 2020/7/3 12:00:21

ESPT JARUEN DE KO
AE5861 / AE5862
9

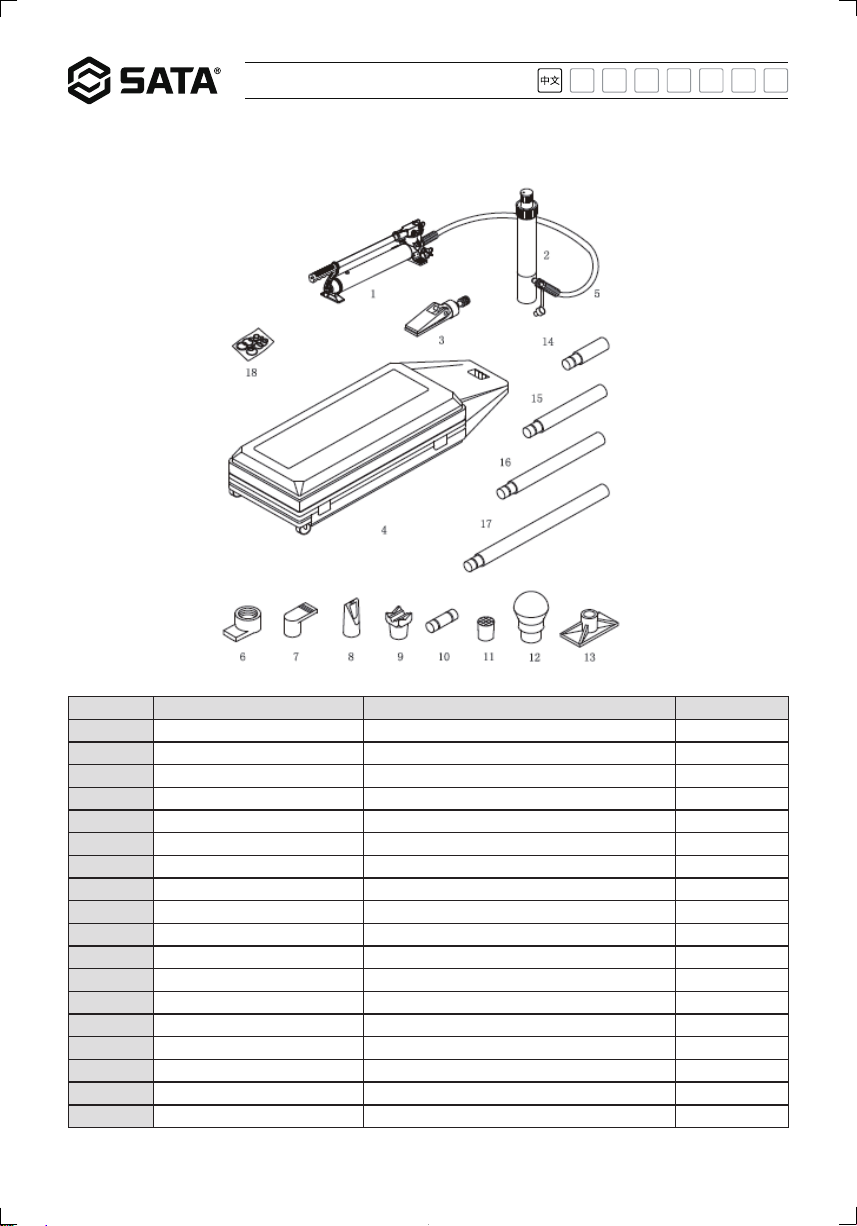

第五章 零件分解图及清单
图号 世达编号 配件品名 使用数量
1 PAE5861-1 泵体部件 1
2 PAE5861-2 油缸部件 1
3 PAE5861-3 扩张器部件 1
4 PAE5861-4 塑箱 1
5 PAE5861-5 高压软管组件 1.5m 1
6 PAE5861-6 挂脚 1
7 PAE5861-7 平顶 1
8 PAE5861-8 契形顶头 1
9 PAE5861-9 方形顶头 1
10 PAE5861-10 活动连接轴 1
11 PAE5861-11 圆形顶头 1
12 PAE5861-12 球形顶头 1
13 PAE5861-13 底座 1
14 PAE5861-14 接杆 I-Ф29X118 1
15 PAE5861-15 接杆 II-Ф29X164 1
16 PAE5861-16 接杆 III-Ф29X252 1
17 PAE5861-17 接杆 IV-Ф29X456 1
18 PAE5861-18 接杆 V-Ф29X531 1
19 PAE5861-19 常用维修包 1
5.2 AE5861 泵体部件
AE5861-AE5862-8国-200701.indd 9 2020/7/3 12:00:21

ESPT JARUEN DE KO
AE5861 / AE5862
10
5.2 AE5861 泵体部件
图号 世达编号 配件品名 使用数量 图号 世达编号 配件品名 使用数量
1 PAE5861-101 拉杆螺钉 1 20 PAE5861-120 泵芯 1
2 PAE5861-102 O 型圈 1 21 PAE5861-121 钢球 1
3 PAE5861-103 后盖 1 22 PAE5861-122 调压钢球座 1
4 PAE5861-104 O 型圈 2 23 PAE5861-123 调压弹簧 1
5 PAE5861-105 拉杆 124 PAE5861-124 调压螺钉 1
6 PAE5861-106 储油桶 1 25 PAE5861-125 O 型圈 1
7 PAE5861-107 四边形油塞 1 26 PAE5861-126 调压堵头螺钉 1
8 PAE5861-108 滤油网 1 27 PAE5861-127 装饰帽 1
9 PAE5861-109 泵体 1 28 PAE5861-128 O 型圈 1
10 PAE5861-110 钢球 3 29 PAE5861-129 放油阀组件 1
11 PAE5861-111 钢球 1 30 PAE5861-5 高压软管组件 1.5m 1
12 PAE5861-112 出油弹簧 1 31 PAE5861-130 英制软管接头组件 1
13 PAE5861-113 铜垫 1 32 PAE5861-131 油管防尘盖 1
14 PAE5861-114 出油堵头螺丝 1 33 PAE5861-132 泵芯销轴 1
15 PAE5861-115 铜垫 1 34 PAE5861-133 轴用挡圈 2
16 PAE5861-116 泵芯座 1 35 PAE5861-134 手柄座销轴 1
17 PAE5861-117 J 型防尘圈 1 36 PAE5861-135 手柄座 1
18 PAE5861-118 进口 U 型圈 1 37 PAE5861-136 手柄 1
19 PAE5861-119 四氟垫 1 38 PAE5861-137 手柄套 1
AE5861-AE5862-8国-200701.indd 10 2020/7/3 12:00:21

ESPT JARUEN DE KO
AE5861 / AE5862
11
5.3 AE5861 油缸
图号 世达编号 配件品名 使用数量
1 PAE5861-201 活塞杆保护套 1
2 PAE5861-202 连接轴卡圈 1
3 PAE5861-203 活塞杆 1
4 PAE5861-204 钢丝限位圈 1
5 PAE5861-205 垫圈 1
6 PAE5861-206 四氟垫片 1
7 PAE5861-207 进口 U 型圈 1
8 PAE5861-208 轴用弹性挡圈 1
9 PAE5861-209 拉簧 1
10 PAE5861-210 十字槽沉头螺钉 1
11 PAE5861-211 油缸保护套 1
12 PAE5861-212 限位圈 1
13 PAE5861-213 油缸组件 1
14 PAE5861-214 内六角螺钉 1
15 PAE5861-215 英制接头螺帽 1
16 PAE5861-216 油缸接头组件 1
17 PAE5861-217 O 形圈 9.4*2.4 1
18 PAE5861-218 防尘盖 1
AE5861-AE5862-8国-200701.indd 11 2020/7/3 12:00:22

ESPT JARUEN DE KO
AE5861 / AE5862
12
5.4 AE5862 总装图
图号 世达编号 配件品名 使用数量
1 PAE5862-1 泵体部件 1
2 PAE5862-2 油缸部件 1
3 PAE5861-3 扩张器部件 1
4 PAE5862-3 塑箱 1
5 PAE5861-5 高压软管组件 1.5m 1
6 PAE5862-4 挂脚 1
7 PAE5862-5 平顶 1
8 PAE5862-6 契形顶头 1
9 PAE5862-7 方形顶头 1
10 PAE5862-8 活动连接轴 1
11 PAE5862-9 圆形顶头 1
12 PAE5862-10 球形顶头 1
13 PAE5862-11 底座 1
14 PAE5862-12 接杆 I-Ф33X158 1
15 PAE5862-13 接杆 II-Ф33X313 1
16 PAE5862-14 接杆 III-Ф33X413 1
17 PAE5862-15 接杆 IV-Ф33X568 1
18 PAE5862-16 常用维修包 1
AE5861-AE5862-8国-200701.indd 12 2020/7/3 12:00:22

ESPT JARUEN DE KO
AE5861 / AE5862
13
5.5 AE5862 泵体部件
图号 世达编号 配件品名 使用数量 图号 世达编号 配件品名 使用数量
1 PAE5861-101 拉杆螺钉 1 22 PAE5861-122 调压钢球座 1
2 PAE5861-102 O 型圈 1 23 PAE5861-123 调压弹簧 1
3 PAE5861-103 后盖 124 PAE5861-124 调压螺钉 1
4 PAE5861-104 O 型圈 2 25 PAE5861-125 O 型圈 2
5 PAE5862-101 拉杆 1 26 PAE5861-126 调压堵头螺钉 2
6 PAE5862-102 储油桶 1 27 PAE5861-127 装饰帽 1
7 PAE5861-107 四边形油塞 1 28 PAE5861-128 O 型圈 1
8 PAE5861-108 滤油网 1 29 PAE5861-129 放油阀组件 1
9 PAE5862-103 泵体 1 30 PAE5861-5 高压软管组件 1.5m 1
10 PAE5862-104 钢球 5 31 PAE5861-130 英制软管接头组件 1
11 PAE5862-105 钢球 3 32 PAE5861-131 油管防尘盖 1
12 PAE5861-112 出油弹簧 1 33 PAE5861-132 泵芯销轴 1
13 PAE5861-113 铜垫 1 34 PAE5861-133 轴用挡圈 2
14 PAE5861-114 出油堵头螺丝 1 35 PAE5861-134 手柄座销轴 1
15 PAE5862-106 O 型圈 1 36 PAE5861-135 手柄座 1
16 PAE5862-107 小泵芯四氟垫 1 37 PAE5862-113 手柄 1
17 PAE5862-108 进口 U 型圈 1 38 PAE5861-137 手柄套 1
18 PAE5862-109 小泵芯 1 39 PAE5862-115 低压调压座 1
19 PAE5862-110 孔用挡圈 1 40 PAE5862-117 低压调压弹簧 1
20 PAE5862-111 大泵芯 141 PAE5862-118 低压调压螺钉 1
21 PAE5862-112 钢球 1 42 PAE5862-119 手柄拉扣 1
AE5861-AE5862-8国-200701.indd 13 2020/7/3 12:00:22

ESPT JARUEN DE KO
AE5861 / AE5862
14

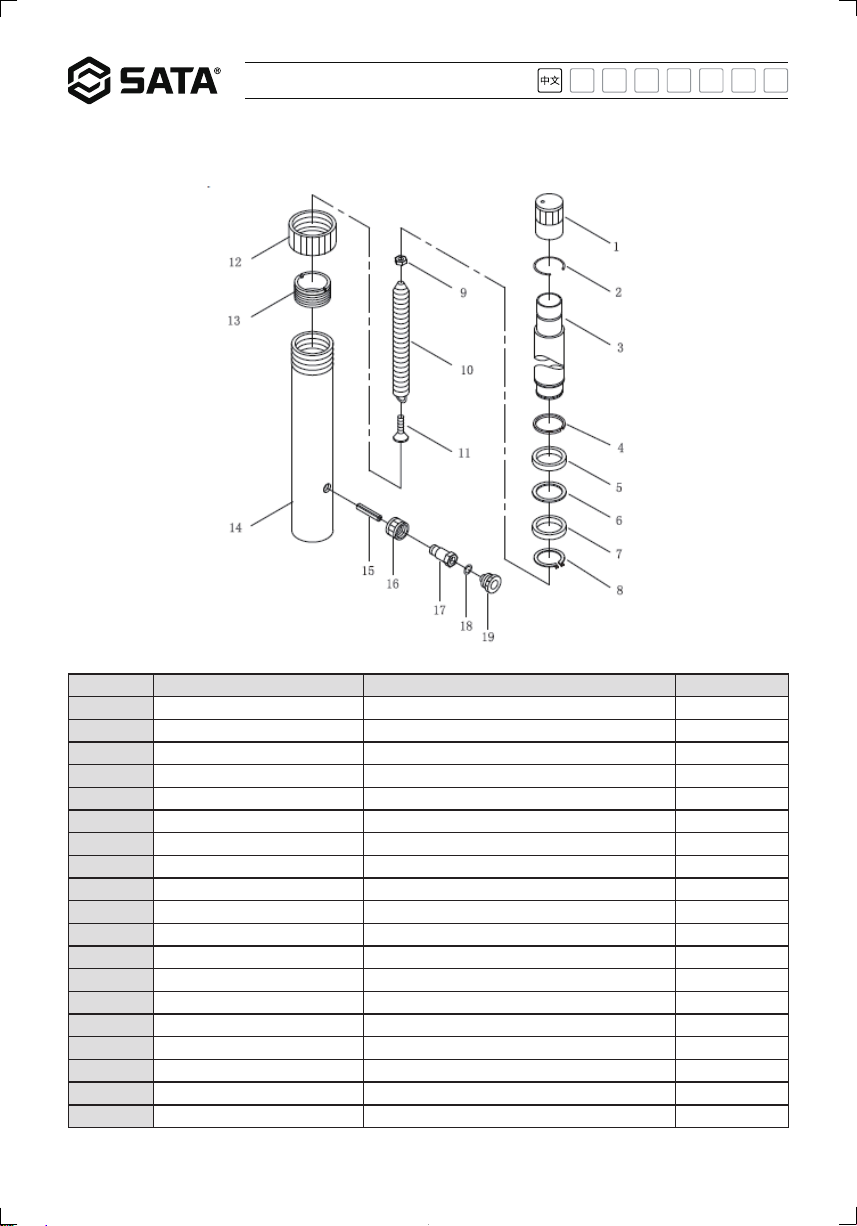

5.6 AE5862 油缸
图号 世达编号 配件品名 使用数量
1 PAE5861-201 活塞杆保护套 1
2 PAE5862-201 连接轴卡圈 1
3 PAE5862-202 活塞杆 1
4 PAE5862-203 钢丝限位圈 1
5 PAE5862-204 垫圈 1
6 PAE5862-205 四氟垫片 1
7 PAE5861-207 进口 U 型圈 1
8 PAE5862-206 轴用弹性挡圈 1
9 PAE5862-207 螺母 1
10 PAE5862-208 拉簧 1
11 PAE5862-209 开槽沉头螺钉 1
12 PAE5862-210 油缸保护套 1
13 PAE5862-211 限位圈 1
14 PAE5862-212 油缸组件 1
15 PAE5862-213 弹性圆柱销 1
16 PAE5861-215 英制接头螺帽 1
17 PAE5861-216 油缸接头组件 1
18 PAE5861-217 O 形圈 9.4*2.4 1
19 PAE5862-215 英制防尘帽 1
AE5861-AE5862-8国-200701.indd 14 2020/7/3 12:00:23

AE5861-AE5862-8国-200701.indd 15 2020/7/3 12:00:23

AE5861-AE5862-8国-200701.indd 16 2020/7/3 12:00:23

ESPT JARUEN DE KO
17
AE5861 / AE5862
Chapter I Safety warning
Chapter II Installation and operation
Chapter III Maintenance
Chapter IV Common faults and troubleshooting
Chapter V Exploded view and parts list
19
21
21
22
23
Table of Contents
AE5861-AE5862-8国-200701.indd 17 2020/7/3 12:00:23

ESPT JARUEN DE KO
18
AE5861 / AE5862
Portable Hydraulic Jack
User's Manual
Product No. Product name Rated load
(KG)
Oil pump
output
pressure
(Mpa)
Piston
minimum
height
(mm)
Piston
stroke
(mm)
Net
Weight
(KG)
Gross
weight
(KG)
Carton
dimension
(mm)
AE5861 4T portable hydraulic
jack 4000 56.5 268 120 18.6 19.5 595*330*180
AE5862 10T portable hydraulic
jack 10000 63 322 130 31.1 32.2 930*400*175
Please inspect the product immediately after unpacking, and ensure that it is intact. If any component is found lost or damaged,
please contact the Customer Service Department of SATA Tools (Shanghai) Co., Ltd.: 400-820-3885, 800-820-3885.
Please write down the product serial number:______________________
Note: If no serial number is available, please write down the date of purchase.
Please keep this Manual properly:
1. As this Manual covers safety warning, installation and operation, maintenance, common fault troubleshooting, etc. of the product, please
properly keep it.
2. Please write down the serial number (or date of purchase) of this product on the first page of the Manual, and keep it in a dry and safe
place for reference.
3. Please use the product correctly on the basis that you have fully understood this information contained herein.
4. The jack is covered by product liability insurance.
5. The performance of the jack meets requirements specified in new SAE standard:
AE5861-AE5862-8国-200701.indd 18 2020/7/3 12:00:23

ESPT JARUEN DE KO
19
AE5861 / AE5862
1. Be sure to carefully read and fully understand the instructions herein before use. Incorrect operation may result in personal injury and
product damage.
2. Carefully check it before each use, and do not use it in case of oil leakage, and looseness or damage of parts and attachments.
3. Overloading of the jack is prohibited, otherwise the liability for accidents will not be covered by insurance.
4. The safety valve cannot be adjusted by the user, otherwise the liability for accidents will not be covered by insurance.
5. Do not jack up the piston rod out of the oil cylinder beyond the maximum piston stroke.
6. Each attachment added will reduce the rated load capacity by 50%.
7. Do not use this device as a car lift or car support device.
8. Please keep children and other unauthorized personnel away from the working area.
9. Please use the equipment on a flat, level, dry and reliable plane.
10. After the joint is disconnected, install the dust cover to keep the hydraulic system clean.
11. Do not put heavy objects on the hydraulic hose. Do not twist the hose forcedly and always keep the hose clean.
12. Please keep it away from heat and fire sources, as high temperature may damage the product and seal.
13. Do not expose the product to rain or use it outdoors in any adverse weather conditions.
14. The untrained personnel is not allowed to operate the equipment. Do not disassemble or modify the product by yourself.
15. It is recommended to reasonably maintain the equipment by professional technical personnel with maintenance qualification. The
genuine parts shall be used for the necessary replacement.
16. Please wear safety shoes, goggles and working gloves conforming to relevant national safety regulations during operation, and SATA
products are recommended.
17. It is not allowed to use this product after drinking and in case of debilitation, inattention, drowsiness due to drugs and unconsciousness.
Chapter I Safety warning
Warning: The Notes, Warnings, Tips in this Instruction cannot cover all possible
conditions. The operator shall understand that careful operation and professional
knowledge are indispensable to operation of this product.
AE5861-AE5862-8国-200701.indd 19 2020/7/3 12:00:23

ESPT JARUEN DE KO
20
AE5861 / AE5862
Lookup table of common ram attachment combinations and load capacities
Combination mode Percentage of the
maximum load AE5861 AE5862
Combination 1 Spreader —0.5T 0.5T
Combination 2 Cylinder + plunger toe + ram toe 50% 2T 5T
Combination 3 Cylinder + base 100% 4T 10T
Combination 4 Base + connecting shaft + cylinder + serrated saddle 100% 4T 10T
Combination 5 Base + connecting shaft + cylinder +1 extension bar + rubber head —0.5T 1T
Combination 6 Single plunger toe or ram toe 25% 1T 2.5T
Combination 7 Cylinder +2 extension bars + base 25% 1T 2.5T
Combination 8 Cylinder +1 extension bar + wedge head 50% 2T 5T
Combination 9 Cylinder +4 extension bars + V-base 6% 0.24T 0.6T
Remark: The above are only common combinations. The maximum load shall be calculated based on the actual connection method.
The maximum load diagram of the portable jack ram attachments:
AE5861-AE5862-8国-200701.indd 20 2020/7/3 12:00:23
