Sawo ARIES ARI3-75NB-CNR-P User manual

РУКОВОДСТВО
MANUAL
RUSSIAN | ENGLISH
ARIES HEATER
CORNER
ЭЛЕКТРИЧЕСКАЯ КАМЕНКА | ELECTRIC SAUNA HEATER
Данное руководство не предназначено для США, Канады и Мексики
Not for use in the USA, Canada and Mexico.
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully
before using the heater.
Поздравляем с приобретением
электрокаменки для сауны компании
SAWO. Пожалуйста, внимательно
прочитайте руководство перед
использованием электрокаменки.
ARI3-45NB-CNR
ARI3-60NB-CNR
ARI3-75NB-CNR
ARI3-90NB-CNR
ARI3-45NS-CNR
ARI3-60NS-CNR
ARI3-75NS-CNR
ARI3-90NS-CNR
ТЭН
Heating Elements
Серийный номер
Serial Number
Термостат
Thermostat
Таймер
Timer
Отверстие
кнопки сброса
Reset Button Hole

RUSSIAN
2
ОБРАТИТЕСЬ К РУКОВОДСТВУ
ПОЛЬЗОВАТЕЛЯ ЗА
ДОПОЛНИТЕЛЬНЫМИ ВАЖНЫМИ
ИНСТРУКЦИЯМИ
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
НАКРЫВАНИЕ ПЕЧКИ СОЗДАЕТ
ВОЗМОЖНОСТЬ ПОЖАРА
COVERING THE HEATER CAUSES
FIRE HAZARD
СОДЕРЖАНИЕ
Инструкции по безопасности ....................................... 4
Для пользователей: .................................................... 4
Для монтажников: ...................................................... 6
Установка печи ........................................................... 8
Камни для печи .........................................................10
Загрузка камней в печь .............................................10
Настройки датчиков управления ................................12
ТЕРМОСТАТ ...............................................................12
ТАЙМЕР .....................................................................12
ПолоЖение датчика ...................................................13
Таймер и Термостат (можно менять местами) ............14
Электрические схемы .................................................15
Повторная настройка термостата в случае .................16
Вентиляция в сауне ...................................................18
Изоляция ...................................................................18
Обогрев сауны ...........................................................20
Обслуживание сауны .................................................22
АЛГОРИТМДИАГНОСТИКИ ..........................................24
Неисправности ...........................................................26
Технические данные ..................................................26
Запасные части ..........................................................27

ENGLISH 3
TABLE OF CONTENT
Safety instructions ........................................................ 5
For user: ...................................................................... 5
For technicians: ............................................................ 7
Heater installation ........................................................ 9
Heater stones ..............................................................11
Loading stones into the heater ....................................11
Control settings (NB-models) ........................................12
Thermostat .................................................................12
Timer .........................................................................12
Sensor location ............................................................13
Reversible timer and thermostate .................................14
Electrical diagram ........................................................15
Resetting over heated thermostat .................................16
Air ventilation ..............................................................19
Insulation ...................................................................19
Heating of the sauna room ...........................................21
Sauna maintenance .....................................................23
Diagnostic table...........................................................25
Malfunctions................................................................26
Technical data .............................................................26
Spareparts ..................................................................27
NOTE!
Warranty is not covering damages
which are caused by installing, using or
maintenance of contrary guidelines in
this manual. Contact for your retailer in
warranty questions.
ВНИМАНИЕ!
Гарантия не распространяется
на повреждения, вызванные
установкой, использованием
или обслуживанием, не
соответствующим указаниям
в настоящей инструкции.
При возникновении вопросов
по гарантии обратитесь к
продавцу.

RUSSIAN
4
ИНСТРУКЦИИ ПО БЕЗОПАСНОСТИ
Пожалуйста, следуйте этим мерам безопасности перед использованием сауны и
при установке печки.
Для пользователей:
• Данное оборудование не предназначено для использования людьми
(включая детей) с недостаточным опытом или с ограниченными
физическими, сенсорными или умственными способностями, кроме как под
контролем со стороны более опытных пользователей.
• Чистка и обслуживание оборудования не должны выполняться детьми без
контроля родителей
• Детям непозволительно играть с оборудованием ни при каких условиях
• Не используйте печку как гриль.
• Не кладите ничего деревянного на нее.
• На накрывайте печку, это может вызвать пожар.
• Не используйте печку для сушки одежды, это может вызвать пожар.
• Никогда не садитесь на печку, она очень горячая и может вызвать серьезные
ожоги.
• Не используйте хлорированную (например, из бассейна или джакузи) или
морскую воду. Это может вывести печку из строя. После установки печки
включите ее на 30 минут и покиньте сауну (см. стр. 20)
• Перед включением или активацией таймера на включение печки убедитесь,
что рядом с ней нет легковоспламеняющихся предметов.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. (See page 21)
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

RUSSIAN
6
Для монтажников:
• Работы с электропроводкой и ее ремонт должны проводиться
сертифицированным электриком.
• Соблюдайте рекомендации о минимальных безопасных расстояниях при
монтаже печки (см. стр. 9)
• Электронный температурный датчик необходимо установить так, чтобы он
не обдувался входящим (более холодным) воздухом, это может повлиять на
его показания. Если используется отдельный пульт управления, то пульт и
блок контроля мощности должны быть установлены вне сауны.
• В случае если печка используется для общественных саун или оборудована
дистанционным пультом управления, дверь сауны должна быть
оборудована датчиком, отменяющим команду включения режим обогрева с
дистанционного пульта в случае если дверь сауны открыта.
• Следуйте рекомендациям относительно объемов сауны (см. стр. 26)
• Следуйте рекомендациям по вентиляции сауны (см. стр. 18)

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 26).
• Observe the specications on ventilation of the sauna cabin (See page 19).

8RUSSIAN | ENGLISH
100
100
100
125
100
100
100
125
1900
1900
1900
1900
1900
1900
1900
1900
ARI3-45NB CNR
ARI3-60NB CNR
ARI3-75NB CNR
ARI3-90NB CNR
ARI3-45NS CNR
ARI3-60NS CNR
ARI3-75NS CNR
ARI3-90NS CNR
A B
B
A
45
max. 700
930mm
70mm
Рис 1
Fig. 1 ПОДСТАВКА
Stand
Прикрепите к стене
Afx to the wall
отражатель должен быть
прикреплен к печке.
Reector must be
attached to the heater.
Повернуть, чтобы
отрегулировать
высоту.
Twist to adjust the
height
Прикрутить к полу,
чтобы не допустить
случайного
перемешения печи.
Must be screwed
directly on the oor
to prevent the heater
from being accidentaly
removed.
Step 1.
Step 2.
Step 3.
Кронштейн
Bracket support
1.
2.
NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
УСТАНОВКА ПЕЧИ
Печь может быть установлена в любом месте сауны. Для обеспечения безопасности и удобства соблюдайте
минимально допустимые расстояния,указанные на см. стр. 26 Соблюдайте кубические объемы,
приведенные в технических данных (см. стр. 26). Не допускается установка печи непосредственно на
полу или в стенной нише. Не допускается установка более одной печи, за исключением особых инструкций
по установке двойных печей. В большинстве случаев предусмотрена установка печи на специальной
подставке на полу, как показано на Рис. 1. Установить кронштейн в целях безопасности (Рис. 1).
При работе печь нагревается до очень высоких температур. В целях безопасности рекомендуется
установить ограждение.
Необходимо использовать соединительный кабель в резиновой оболочке типа HO7RN-F или его
аналог. Установка печи выполняется квалифицированным электриком, чтобы обеспечить надежность
и безопасность. Неправильное подключение может привести к удару током или возгоранию. См.
электрическую схему на см. стр. 15).
ПРИМЕЧАНИЕ:
Выньте тэны из картонной упаковки
перед их установкой,т.к. она
предназначена только для зашиты
тзнов во время транспортировки.
ВНИМАНИЕ!
Печка должна быть прикреплена
к стене, достаточно надежной,
чтобы выдержать нагрузку.
NOTE!
Heater must be xed to the wall
that is strong enough to support
the heater.

RUSSIAN | ENGLISH 9
100
100
100
125
100
100
100
125
1900
1900
1900
1900
1900
1900
1900
1900
ARI3-45NB CNR
ARI3-60NB CNR
ARI3-75NB CNR
ARI3-90NB CNR
ARI3-45NS CNR
ARI3-60NS CNR
ARI3-75NS CNR
ARI3-90NS CNR
A B
B
A
45
max. 700
930mm
70mm
Рис 2
Fig. 2
HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 26). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 15).
Минимальные расстояния безопасности(mm)
Minimum safety distances (mm)

10 RUSSIAN | ENGLISH
Не размещайте камни между
ТЭНами
Do not put stones inside
the heating element holder.
Рис 3.
Fig. 3
ТЭН
Heating element
камень
Stone

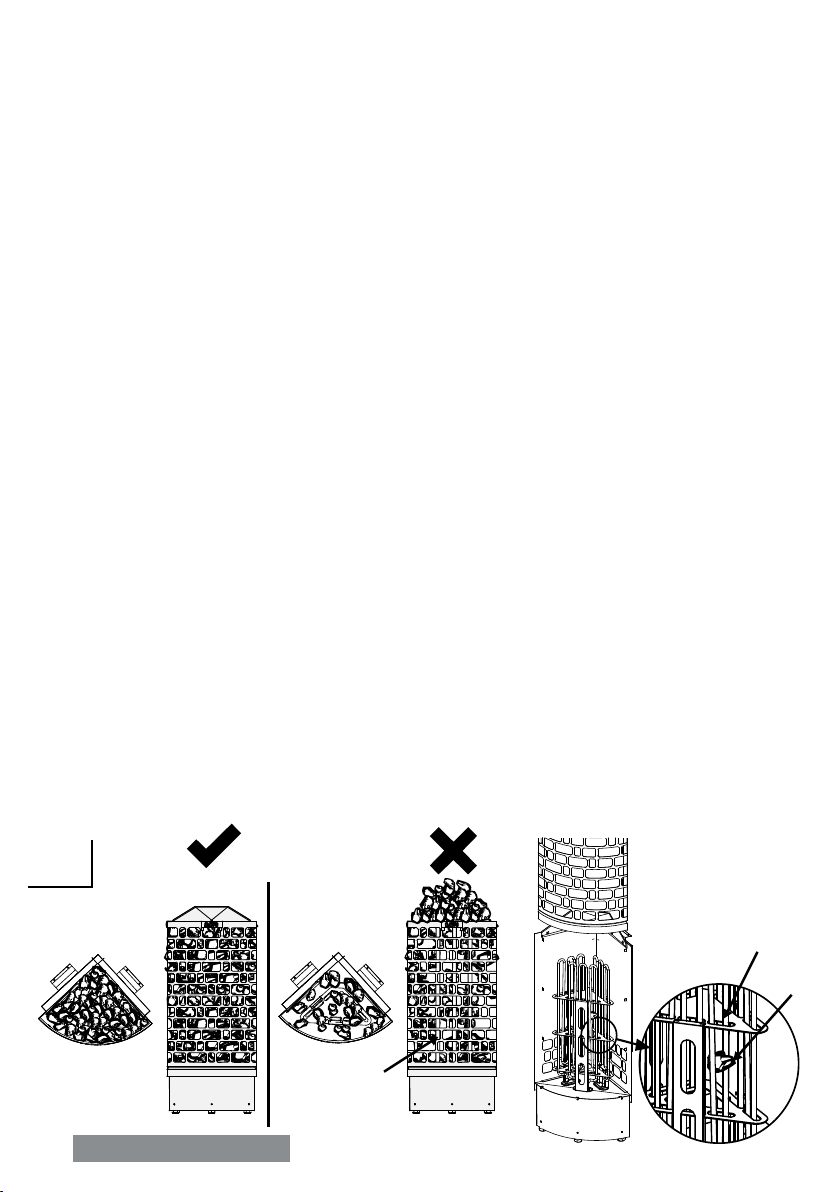

Хорошо расположение камень
Good stone arrangement
КАМНИ ДЛЯ ПЕЧИ
Камни, предназначенные для загрузки в печь, содержат в себе достаточно энергии
и эффективно испаряют попавшую на них воду, поддерживая необходимую
влажность в сауне. Замена камней производится один разв год или после 500 часов
эксплуатации. При замене камней, мелкие осколки, отколовшиеся от камней в
результате частого использования, необходимо удалить их вместе с треснутыми. См.
таблицу технических данных см. стр. 26) для определения нужного количества
ПРИМЕЧАНИЕ! Недопустима эксплуатация печи без камней, так как это может
вызвать пожар. Используйте только камни, рекомендованные SAWO. Использование
других камней может повредить тэны и лишит Вас гарантии на продукцию. Не
используйте керамические или другие искусственные камни!
ЗАГРУЗКА КАМНЕЙ В ПЕЧЬ
Необходимо промыть камни перед загрузкой в печь, чтобы удалить пыль и
загрязнения, которые могут вызвать неприятные запахи при первом включении
печи. Необходимо загружать камни таким образом, чтобы не блокировать свободную
циркуляцию воздуха. Загрузите камни в печь таким образом, чтобы тэны не были
видны. Убедитесь, что нагревательные элементы не погнулись и не соприкасаются
друг с другом вследствие загрузки камней, для этого правильно устанавливайте
разделитель тэнов. Не используйте большие камни, если они не помещаются
между тэнами. Также не загружайте в печь маленькие камни размером меньше
35 мм в диаметре, поскольку они могут блокировать циркуляцию воздуха, что,
в свою очередь, приведет к перегреву тэнов и их выходу из строя. Используйте
три дополнительных разделителя нагревательных элементов, чтобы избежать их
соприкосновения. Не кладите камни внутрь держателя тэнов, только вокруг и сверху
него. Если тэны соприкасаются, это значительно сократит их срок службы (рис. 3).
ПРИМЕЧАНИЕ! Поломка тэна в связи перегревом, вызванным использованием
камней, которые не предназначены для печи или неправильной загрузкой камней,
не является гарантийным случаем.
Нагревательные
элементы видны
Heating elements
exposed
Неправильное расположение камней
Bad stone arrangement

RUSSIAN | ENGLISH 11
Не размещайте камни между
ТЭНами
Do not put stones inside
the heating element holder.
Рис. 4.
Fig. 4
Разделитель
нагревательных
элементов
Heating element spacer
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 26 Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.
ПРИМЕЧАНИЕ!
Установите разделитель тэнов как
показано на рис. 4. Разделитель
препятствует контакту нагревательных
элементов, что значительно увеличивает
их срок службы.
NOTE!
Install heating element separator as shown
in gure 4. The separator prevents heating
elements from touching each other which
improves the lifespan of heating elements.

12 RUSSIAN | ENGLISH
C
8
7
6
5
4
3
2
1
4
3
2
1
0
Тepmoctat
Thermostat
Таймер
Timer
CONTROL SETTINGS (NB-MODELS)
THERMOSTAT
Adjust the temperature of the sauna by simply turning the operating knob. Thermostat
support automatically the chosen temperature. In case the heater overheats, the safety
sensor will automatically stop the heater even if the timer is on. Find out for what reason
the heater overheated. The reason for this could be too tightly or too loosely placed
sauna stones, heater´s location or inappropriate ventilation. Exposure of the sensor to
the glowing heating element may cause sensor to overheat. Find out the reason for
overheating and x the problem before resetting the safety sensor. The reset button hole
is located near the thermostat knob.
TIMER
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours operating time.
To start the heater at once, turn the knob to anywhere between 1-4 on the operating time
scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When the specic
number of hours is reached, the heater will start running and stay on for up to 4 hours if
you don’t turn it off earlier.
НАСТРОЙКИ ДАТЧИКОВ УПРАВЛЕНИЯ
ТЕРМОСТАТ
Температура в сауне регулируется простым поворотом регулятора
температуры. Термостат автоматически поддерживает выбранную
температуру.
В случае перегрева печи, датчик безопасности автоматически
отключает подогрев печи, даже если печь включена. В этом случае
необходимо установить причину перегрева. Возможными причинами
могут быть слишком плотная укладка камней, неправильная
установка печи или плохая вентиляция. После выяснения причины,
заново настройте датчик безопасности. Кнопка повторного запуска
расположена под регулятором температуры А. Отверстие для кнопки
повторного запуска расположено рядом с регулятором температуры.
ТАЙМЕР
Таймер может быть запрограммирован на 1-8 (отмечено белым цветом
на шкале времени) часов до момента включения печи и на 1-4 часа
работы (отмечено розовым цветом на шкале времени).
Чтобы включить печь, поверните рукоятку произвольно в зоне от 1
до 4 на шкале времени. Печь включится, и будет работать в течение

RUSSIAN | ENGLISH 13
C
8
7
6
5
4
3
2
1
4
3
2
1
0
1M
360°
180°
Min. 1000mm
Min. 500mm
See Airvent
Installation
Рис 5.
Fig. 5
SENSOR LOCATION (NS-MODELS)
NOTE!
When using a separate control with the heater,
the temperature sensor with safety fuse (which
prevents the heater from overheating) must always
be installed in the ceiling directly above the center
of the heater even if the control unit’s manual states
otherwise. Installing the sensor above the heater on
the wall may cause over heating of the sauna heater.
Do not install the temperature sensor with fuse
closer than 1 meter from the ventilation louvers. Do
not place the sensors under 1 m from non-directional
air ventilation or not under 0,5 m from a directional
air ventilation, which is directed away from sensors.
ПРИМЕЧАНИЕ!
При использовании выносного блока управления
необходимо установить температурный датчик
с предохранителем (срабатывающим в случае
перегрева печки) на потолок прямо над центром
печки Aries, даже если это противоречит
руководству к пульту управления. Установка
датчика температуры над печкой Aries на
стене может привести к перегреву печки.
Не устанавливайте температурный датчик с
предохранителем ближе 1 метра от вентиляции.
Не устанавливайте датчики ближе 1м от
вентиляционных отверстий при естественной
вентиляции или ближе 0,5м при принудительной
вентиляции, если поток направлен мимо
датчиков.(см. рис.).
Установка вентиляционных отверстий
Inlet air vent installation
датчик
Sensor
датчик
Sensor
Датчик температуры
Temperature Sensor
ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ
AIR VENT
ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ
AIR VENT
ПолоЖение датчика
SENSOR LOCATION
потолок
CEILING
СТЕНА
WALL
СТЕНА
WALL
ПОЛ
FLOOR
Ненаправленный воздушный поток
Non-directed airow
датчик
Sensor
датчик
Sensor
Направленный воздушный поток
Directed airow
ПОЛОЖЕНИЕ ДАТЧИКА

14 RUSSIAN | ENGLISH
1. Снимите ручки и шайбы
2. Открутите таймер и термостат
3. Убедитесь, что отверстие под
кнопку сброса и сама кнопка
совмещены
4. Привинтите термостат и
установите ручку термостата
5. Привинтите таймер и
установите шайбу перед
установкой ручки таймера
ПРИМЕЧАНИЕ!
Не убирайте и не
отсоединяйте рабочую
проводку и провода датчиков.
Тepmoctat Тepmoctat
Таймер
Таймер
Кнопка сброса
Шайба таймера Шайба таймера
Thermostat Thermostat
Timer
Timer
Reset Button
Timer Ring Timer Ring
ТАЙМЕР И ТЕРМОСТАТ (МОЖНО МЕНЯТЬ МЕСТАМИ)
NOTE! Do not remove or
detach wiring and sensor
connection.
1. Remove both knobs and Rings
2. Unscrew both timer &
thermostat
3. Make sure to align reset button hole
4. Return the screw and
thermostat knob
5. Return the screw and this time use the (timer ring)
provided before inserting knob.
REVERSIBLE TIMER AND THERMOSTAT
ARI3-45NS-CNR
ARI3-60NS-CNR
ARI3-75NS-CNR
ARI3-90NS-CNR
4,5 kW
6,0 kW
7,5 kW
9,0 kW
ARI3-45NB-CNR
ARI3-60NB-CNR
ARI3-75NB-CNR
ARI3-90NB-CNR
W
V
U
N
H1 H2
H3
W
V
U
N
N
N
G
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
N
W
V
U
N
N
N
G
W
V
U
W
V
U
N
N
N
G
4,5 kW
6,0 kW
7,5 kW
9,0 kW
3 PHASE/ 1 PHASE
TIMER TERMOSTAT
ТАЙМЕР ТЕРМОСТАТ
SENSOR
ДАТЧИК
1 фазы
3 фазы/
L1 L2 L3
380-415V 3N~
50/60Hz
N
NK
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
J1
220-240V 3~
50/60Hz
L1 L2 L3
NK
220-240V 1N~
50/60Hz
N K
( 230V)
( 230V)
NL1
230V of N & K is an output voltage for
control of electric heating in the
household,and not for input supply.
230В — выходное напряжение с
контактов N и K для подключения
датчика контроля нагревания
помещения, не для подачи питания.
(Использование необязательно)
Вход
(подача питания)
INPUT
INPUT
INPUT
(Usage is optional.)

RUSSIAN | ENGLISH 15
ELECTRICAL DIAGRAM
ПРИМЕЧАНИЕ!
Установите переключатель
(джампер) при использовании
220-240V 1N~ (Одна фаза)
220-240V 3~ (3 фазы (США)
NOTE!
Relocate jumper when using
220-240V 1N~ (Single Phase)
220-240V 3~ (Delta Connection)
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ
ARI3-45NS-CNR
ARI3-60NS-CNR
ARI3-75NS-CNR
ARI3-90NS-CNR
4,5 kW
6,0 kW
7,5 kW
9,0 kW
ARI3-45NB-CNR
ARI3-60NB-CNR
ARI3-75NB-CNR
ARI3-90NB-CNR
W
V
U
N
H1 H2
H3
W
V
U
N
N
N
G
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
N
W
V
U
N
N
N
G
W
V
U
W
V
U
N
N
N
G
4,5 kW
6,0 kW
7,5 kW
9,0 kW
3 PHASE/ 1 PHASE
TIMER TERMOSTAT
ТАЙМЕР ТЕРМОСТАТ
SENSOR
ДАТЧИК
1 фазы
3 фазы/
L1 L2 L3
380-415V 3N~
50/60Hz
N
NK
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
J1
220-240V 3~
50/60Hz
L1 L2 L3
NK
220-240V 1N~
50/60Hz
N K
( 230V)
( 230V)
NL1
230V of N & K is an output voltage for
control of electric heating in the
household,and not for input supply.
230В — выходное напряжение с
контактов N и K для подключения
датчика контроля нагревания
помещения, не для подачи питания.
(Использование необязательно)
Вход
(подача питания)
INPUT
INPUT
INPUT
(Usage is optional.)

RUSSIAN
16
4,5 kW
6,0 kW
7,5 kW
9,0 kW
Нажмите булавкой
на кнопку сброса для
перезапуска термостата.
ПОВТОРНАЯ НАСТРОЙКА ТЕРМОСТАТА В СЛУЧАЕ
Применимо только для моделей со встроенным пультом управления
ПРИМЕЧАНИЕ!
В случае перегрева, датчик безопасности
автоматически остановит работу каменки, даже
если таймер будет включен. Выясните из-за чего
произошел перегрев. Причиной перегрева могут быть
слишком плотно или слишком свободно уложенные
камни, местоположение каменки или плохая
вентиляция. Также возможен перегрев датчика, если
он расположен близко к печке. Выяснив причину,
решите проблему прежде, чем заново устанавливать
датчик безопасности. Кнопка сброса защиты от
перегрева расположена ниже ручки регулирования
температуры.
NOTE!
In case the heater overheats, the safety sensor
will automatically stop the heater even if the
timer is on. Find out for what reason the heater
overheated. The reason for this could be too
tightly or too loosely placed sauna stones,
heater´s location or inappropriate ventilation.
Exposure of the sensor to the glowing heating
element may cause sensor to overheat. If this
occurs, nd out the cause and x the problem
before resetting the safety sensor. The reset
button is located below the temperature knob.
Рис 6.
Fig. 6 Расположение датчиков для моделей NB
(со встроенным пультом управления)
Sensor location for NB-models
Push a pin into the reset
button hole to reset
overheated thermostat.
кнопка сброса
Reset Button
Hole
Регулирующий датчик
Regulating Sensor
Датчик безопасности
Safety Sensor
Applicable only for built-in control models
RESETTING OVER HEATED THERMOSTAT

RUSSIAN | ENGLISH 17
4,5 kW
6,0 kW
7,5 kW
9,0 kW
ПРИМЕЧАНИЕ!
Прикрепите соответствующий
комплект крышки датчика при
преобразовании с 4,5 кВт до
6,0/7,5/9,0 кВт.
Примечание!
Датчик
безопасности
короче, чем
регулирующий
датчик.
Вытяните датчик
для сравнения,
но обязательно
верните его
обратно на
прежнее место.
Note!
Safety Sensor
is shorter than
regulating sensor.
Pull out the sensor
to compare but
be sure to return
it back to their
original place.
NOTE!
When converting from 4,5/6,0kW
to7,5/9,0kW unscrew the sensor
holder and bend the bottom spacer.
Sensor cover kit:
(Applicable for 4,5kW - 9,0kW)
Regulating
Sensor
Safety
Sensor
Комплект крышки датчика
(Применимо для печей 4,5 кВт – 9 кВт)
6,0kW Sensor
cover kit
4,5kW Sensor
cover kit
4,5 кВтКомплект
крышки датчика 6,0 кВтКомплект крышки датчика 7,5 кВтКомплект крышки датчика 9,0 кВтКомплект крышки датчика
7,5kW Sensor
cover kit 9,0kW Sensor cover kit

RUSSIAN
18
ВЕНТИЛЯЦИЯ В САУНЕ
Чтобы сауна оказывала успокаивающее воздействие, в ней должно происходить
надлежащее перемешивание горячего и холодного воздуха. Помимо этого вентиляция
обеспечивает перемещение воздуха вокруг печи и перенос тепла в остальные части
сауны. Положение впускных и выпускных отверстий может изменяться в зависимости
от конструкции помещения сауны или предпочтений владельца. Для стен и потолка
сауны рекомендуется использовать доски из скандинавской ели.
Входное вентиляционное отверстие может быть расположено на стене
непосредственно под печью (Рис. A). Если используется принудительная вентиляция,
входное отверстие можно расположить выше печи, не менее чем на 60 см (Рис.
B) или на потолке над печью (Рис. C). Таким образом, тяжелый холодный воздух,
поступающий в сауну, будет смешиваться с легким горячим воздухом из печи,
облегчая дыхание. Рекомендуемый диаметр входного отверстия 5-10 см.
Выходное вентиляционное отверстие располагается по диагонали к входному.
Рекомендуется расположить выходное отверстие как можно дальше от отверстия
для входа свежего воздуха, к примеру, рядом с полом, или в трубе, идущей от пола
к потолку сауны, или под дверью (к душевой). В последнем случае минимальный
диаметр отверстия должен быть 5 см, также рекомендуется принудительная
вентиляция душевой. Диаметр выходного отверстия должен быть в два раза больше
входного
ИЗОЛЯЦИЯ
Очень важно предусмотреть правильную изоляцию стен, потолка и двери сауны. При
определении требуемой мощности печи один квадратный метр (м2) неизолированной
поверхности увеличивает кубический объем приблизительно на 1,2 м3см. стр. 26
Обеспечьте надлежащую гидроизоляцию в помещении сауны. Она необходима,
чтобы предотвратить попадание влаги в другие помещения или в конструкции стен.
Гидроизоляция должна располагаться между теплоизоляцией и панелями. Для стен
и потолка сауны рекомендуется использовать доски из скандинавской ели.
Тепло- и гидроизоляция устанавливается в следующем порядке снаружи внутрь.
• Рекомендуемая минимальная толщина слоя теплоизоляционного материала стен – 50мм, потолка
– 100 мм.
• В качестве паронепроницаемого барьера допускается использование картона или алюминиевой
фольги, которые устанавливаются поверх внутренней изоляционной подстилки из алюминиевой
фольги.
• Зазор между паронепроницаемым барьером и внутренней поверхностью обшивки стены должен
быть не менее 20 мм.
• Чтобы влага не скапливалась под вагонкой, предусмотрите зазор между обшивкой стен и
потолком.

ENGLISH 19
A B C
Рис. 7
Fig. 7
The inlet vent may be installed on the wall directly below the heater (Fig. A). When using the
mechanical ventilation, the inlet vent may be placed at least 60cm above the heater (Fig B) or on
the ceiling above the heater (Fig. C). Through these positions, the heavy cold air that is blown
into the sauna is mixed with the light hot air from the heater, bringing fresh air for the bathers to
breathe. The inlet and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended that the outlet
vent be placed under the platform in a sauna as far as possible from the fresh air vent. It may be
installed near the oor, or led outside through a pipe from the oor going to a vent to the sauna
ceiling, or under the door (to the washroom). In this case, the sill slot must be at least 5cm and it is
recommended that there is mechanical ventilation in the washroom. The size of the exhaust should
be twice that of the inlet.
INSULATION
The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of un-
insulated surface increases the cubic volume by approximately 1,2m³ when determining the power
requirement of the heater. See page 26 (Technical Data).
Ensure that moisture proong is appropriate in the sauna room. The purpose of this is to prevent
spreading of moisture to the other rooms or wall structure. Moisture proong must be placed
between heating insulation and panel.
Thermal and moisture proong need to be installed according to the following order from outside
to inside:
• The recommended minimum thickness of the thermal insulation in the walls is 50 mm and
in the ceiling 100 mm.
• It is possible to use carton or aluminum foil laminate as a vapor barrier, which is afxed
over the insulation aluminum foil inwards.
• Leave at least 20 mm air slot between vapor barrier and inside.
• To prevent gathering of the moisture behind the panel, leave the slot between wall panel
and ceiling.
AIR VENTILATION
To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna
room. Another reason for ventilation is to draw air around the heater and move the heat to the
farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the
design of the sauna room or preference of the owner.

20 RUSSIAN | ENGLISH
ОБОГРЕВ САУНЫ
ВНИМАНИЕ!
При первом включении печи могут возникнуть неприятные запахи.
На нагревательных элементах новой печки остаются следы технологических
жидкостей и материалов, используемых при производстве, которые испаряются
при первом нагреве печки. При этом может возникать дымка и неприятный запах.
Вдыхание этих паров может быть опасным для здоровья.
Выполните следующие шаги при прогреве электрической печки в первый раз или
после замены нагревательных элементов. Это поможет избежать возможного вреда
от возникающего запаха или дымки.
1. Выставите максимальную температуру прогрева.
2. Включите печь для сауны на полчаса. Не оставайтесь в сауне в это время.
3. Дайте сауне хорошо проветриться после прогрева печки в первый раз.
4. При отсутствии запаха или дымки можно начинать пользоваться сауной. Если
запах или дымка все еще продолжают выделяться, немедленно покиньте
сауну и повторите шаги 1, 2 и 3.
Перед включением печи необходимо освободить пространство рядом с печью,
чтобы поблизости не было никаких предметов. При первом включении печи могут
возникнуть неприятные запахи. Убедитесь, что в сауне адекватная вентиляция.
При правильно выбранной мощности печь нагревает сауну до нужной температуры
в течение часа (см. стр. 26). Температуры в сауне должна быть от 60 до 90 °C,
в зависимости от индивидуальных предпочтений. Если выбрана слишком большая
мощность для помещения сауны, то сауна будет нагреваться быстрее, чем камни.
В этом случае вода будет просто стекать вниз с камней. Если выбранная мощность
печи слишком мала, время нагрева сауны значительно увеличится.
