Sawo NORDEX MINI HEATER User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
NORDEX MINI HEATER
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
NRMN-23NB
NRMN-23NS
NRMN-30NB
NRMN-30NS
NRMN-36NB
NRMN-36NS
AVAILABLE AS:
• TRENDLINE
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen
käyttöönottoa.
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully before
using the heater.
Vastukset
Heating Elements
Termostaatti
Thermostat
Ylikuumenemissuojan palautuspainike
Reset Button Hole
Ajastin
Timer

SUOMI
2
KATSO OHJEISTA
TÄRKEÄT
LISÄOHJEET
READ THE MANUAL FOR
ADDITIONAL IMPORT-
ANT INSTRUCTIONS
PEITTÄMINEN AIHEUT-
TAA PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
Turvaohjeet ...................................................................................4
Käyttäjälle: ............................................................................4
Asentajalle: ...........................................................................6
Kiukaan asentaminen ....................................................................8
Kytkentäkaavio.............................................................................10
Ohjauskeskuksen kätisyyden muuttaminen....................................11
Kiuaskivet....................................................................................12
Kivien latominen kiukaaseen .........................................................12
Ohjaussäätimet ............................................................................14
Termostaatti ........................................................................14
Ajastin.................................................................................14
Sensorin sijainti............................................................................15
Eristys .........................................................................................16
Ilmanvaihto .................................................................................16
Saunahuoneen lämmitys...............................................................18
Saunan huolto..............................................................................20
Vianetsintäkaavio .........................................................................22
Nordex MINI kiukaan varaosat ......................................................24
Tekniset tiedot .............................................................................26
SISÄLLYSLUETTELO

ENGLISH 3
TABLE OF CONTENTS
Safety instructions..........................................................................5
For user: ...............................................................................5
For technicians: .....................................................................7
Heater Installation..........................................................................9
Electrical diagram.........................................................................10
Repositioning of the Built-In Control Unit ......................................11
Heater Stones ..............................................................................13
Loading stones into the heater ......................................................13
Control Settings ...........................................................................14
Thermostat..........................................................................14
Timer..................................................................................14
Sensor location ............................................................................15
Insulation ....................................................................................17
Air Ventilation ..............................................................................17
Heating of the Sauna....................................................................19
Sauna maintenance......................................................................21
Diagnostic table ...........................................................................23
Nordex MINI Heater Spare Parts....................................................24
Technical data..............................................................................26

SUOMI
4
TURVAOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta ki-
ukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa
käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä ilman
valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa kiukaan.
• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu 18
• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle kytkemistä.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g) . From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay inside the
sauna room while performing the operation. See page 19
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta.
Katso sivu 8
• Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan
tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee
ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä päälle
kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin, joka kytkee
pois päältä kaikki esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi
avataan.
• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maximi ja minimi
koot. Katso sivu 26
• Varmista, että saunan ilmanvaihto on riitävä ja asianmukainen. Katso sivu 16

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater. See page 8
• The electronic sensor and electornic heating system should be mounted in a way so
that incoming air will not interfere with it. If using separate control, the controlunit
and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on by
a separate remote-control system, the door of the sauna room must be tted with an
interlock such that the stand-by mode setting for remote operation is disabled if the
sauna door is opened when the stand-by mode setting for remote operation is set.
• Observe the specications on volumes of the sauna cabin. See page 26
• Observe the specications on ventilation of the sauna cabin. See page 17

SUOMI
8
Min 5
Min 20
Min 5
A
20
1200
1900
150
5
B
300
288
275
C
335
310
335
300
288
275
Wall Mounting Rack Installation
A B C
NRMN-23NB
NRMN-30NB
NRMN-36NB
NRMN-23NS
NRMN-30NS
NRMN-36NS
50
50
50
50
50
50
30
30
30
30
30
30
85
85
85
85
85
85
KIUKAAN ASENTAMINEN
On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto
yhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata vähimmäisetäisyyksiä
turvallisuussyistä (ks. kuva). Noudata annettuja kuutiotilavuuksia (Katso sivu 26). Kiuasta ei saa
asentaa syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan.
Varmista että seinä, johon asennat kiinnitystelineen on tarpeeksi tukeva (esimerkiksi vahvistukset
paneelissa) tai tue seinä paksulla levyllä estääksesi kiukaan putoamisen. Kiinnitä kiukaan teline
seinään. Ruuvit (6 kpl) ovat mukana telineen asentamista varten. Ripustaaksesi kiukaan telineeseen,
nosta kiuas ja sovita kiukaan takana olevat kannattimet telineen yläosassa oleviin uriin. Kiristä
vähintään yksi sivuruuvi estääksesi kiukaan liikkuminen.
Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja turvallisuuden ja luotettavuuden
varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu 10
kytkentäkaavio).

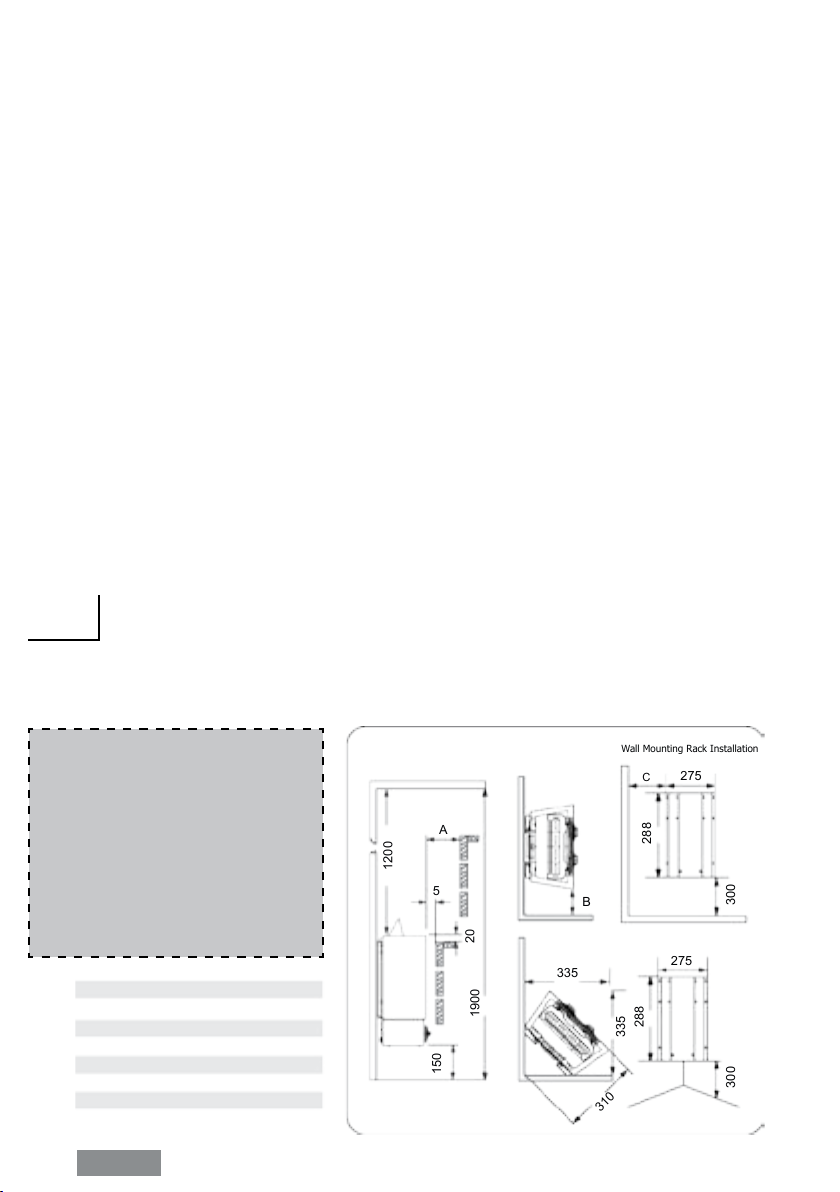

Kuva 1
Fig. 1
Minimum Safety Distance (mm)
Vähimmäisturvaetäisyydet (mm)
HUOM!
Poista suojapahvi vastuksista ennen
asentamista, se on tarkoitettu aino-
astaan suojaamaan kuljetuksen ajaksi.
NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
Telineen asentaminen
Sähkökaapeli pitää yhdistää ohjausyksikön sisällä olevaan riviliittimeen kaapelikotelon läpi. Johdon
täytyy olla tyyppiä H07RN-F tai vastaava. Tehdäksesi tämän ohjausyksikkö pitää avata (Katso sivu
11).
Käytettäessä kiuas on erittäin kuuma. Välttääksesi kosketuksen kuuman kiukaan kanssa, on
suositeltavaa, että sen ympärille asennetaan suojakaide. Varaa ajastin- ja termostaattisäätimien
käytölle tarpeeksi tilaa (Katso sivu 11).

ENGLISH 9
Min 5
Min 20
Min 5
A
20
1200
1900
150
5
B
300
288
275
C
335
310
335
300
288
275
Wall Mounting Rack Installation
A B C
NRMN-23NB
NRMN-30NB
NRMN-36NB
NRMN-23NS
NRMN-30NS
NRMN-36NS
50
50
50
50
50
50
30
30
30
30
30
30
85
85
85
85
85
85
HEATER INSTALLATION
It is recommended that the heater be placed on the wall nearest to the door. The air circulation
created by the door should work together with the hot air generated by the heater. For safety
and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic
volumes (See page 26). Do not install the heater to the oor or wall niche. Install only one heater
in a sauna room.
Be sure to build a strong foundation for the mounting rack (e.g. cross struts in sauna paneling) or
reinforce the wall with a thick board to prevent the heater from collapsing. Attach the heater to the
wall with the aid of the mounting rack. Screws (6 pieces) are provided for fastening of the rack to
the wall. To afx the heater to the rack, lift the heater and t the nuts that are placed at the back
of the heater to the slots on both sides at the top of the rack. Lock at least one of the side screws
to prevent the heater from being accidentally moved.
A certied electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connections can cause electric shock or re. Refer to the electrical diagram See page 10.
Kuva 2
Fig. 2
Löylynohjaimen asentaminen
How to install Reector
Taivuta pihdeillä ja
aseta aukkoon.
Bend using pliers.
Insert to the hole
Taivuta 90°
Bend 90° to lock.
HUOM!
Heijastinpelti tulee asentaa
paloriskin minimoimiseksi.
NOTE!
Reector must be installed
to prevent risk of re.
An electrical supply cable must be connected to the terminal block inside the control unit through
the cable channel. The cable must be H07RN-F type or its equivalent. To connect the cable, the
control unit must be opened (See page 11).
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is recommended
that a heater guard be provided. Reserve enough space for operation of the timer and thermostat
knobs.

SUOMI | ENGLISH
10
a
a
M
400V 2N~
230V 1N~
N
a1
a1 a
a1
J1
N
L1 K(230V)
PL
A3
H1
H2
B3
b0
b
b0
b
b0
b
A2
A1
PL
B2
B1
L2
NL1 NK(230V)
NRMN-23NB
NRMN-30NB
NRMN-36NB
NRMN-23NS
NRMN-30NS
NRMN-36NS
THERMOSTATTIMER
SENSOR
Separate Control Unit
2 PHASE/ 1 PHASE
Built-In Control Unit
(PREMIUM ONLY)
U V
L
Kuva 3
Fig. 3
Sähkölämmityksen
ohjaus
Sähkölämmityksen
ohjaus
Erillinen ohjauspaneeli
TERMOSTAATTIAJASTIN
2 VAIHE / 1 VAIHE
Sisäänrakennettu
ohjauspaneeli
Control of Electric
Heating in the household
(usage is optional)
Control of Electric
Heating in the household
(usage is optional)
SENSORI
KYTKENTÄKAAVIO
ELECTRICAL DIAGRAM

SUOMI | ENGLISH 11
a
a
M
400V 2N~
230V 1N~
N
a1
a1 a
a1
J1
N
L1 K(230V)
PL
A3
H1
H2
B3
b0
b
b0
b
b0
b
A2
A1
PL
B2
B1
L2
NL1 NK(230V)
NRMN-23NB
NRMN-30NB
NRMN-36NB
NRMN-23NS
NRMN-30NS
NRMN-36NS
THERMOSTATTIMER
SENSOR
Separate Control Unit
2 PHASE/ 1 PHASE
Built-In Control Unit
(PREMIUM ONLY)
U V
L
Kuva 4
Fig. 4
Ohjausyksikön avaaminen
Opening of the Control Unit
A B C
1. Irroita pohjalevyn ruuvit ja poista pohjalevy
2. Leikkaa läpivientiin syöttökaapelin mentävä aukko (Kuva. 4B).
3. Suorita kiukaan virtakytkennät diagrammin mukaisesti
4. Laita pohjalevy paikalleen ja kiristä ruuvit.
1. Remove the screws of the bottom cover.
2. Cut an opening of the plastic cap and insert the power supply wire (Fig. 4B).
3. Connect the wires according to the labels.
4. Close the bottom cover and tighten the screws.
OPENING OF THE CONTROL BOX
OHJAUSKESKUKSEN AVAAMINEN

SUOMI
12
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen
takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintäin
kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista
kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään
viiltosuojahansikkaita. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu
26).
Laitos/ammattikäytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa
vuodessa ja vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain
sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö
voi aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia
kiuaskiviä.
KIVIEN LATOMINEN KIUKAASEEN
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä
ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska
tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.
Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset
kivet on poistettava. Kivet on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja
elementit eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilman kiertoa ja
voivat aiheuttaa lämmityselementtien ylikuumenemisen.
Kiukaan mukana tulevat erilliset vastuspidikkeet on asennettava huolellisesti siten, että ne estävät
vastusten keskinäiset kontaktit. Älä lado kiviä vastustelineen sisäpuolelle, vaan pelkästään sen
ympärille ja yläpuolelle. Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman
hyvin ulkoapäin katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee
huomattavasti.
HUOM! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat väärän kivilajin
käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta tai niiden aiheuttamista
mekaanisista vaurioista.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle hetkeksi ja kaik-
kien vastusten tulee lämmetä.

ENGLISH 13
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended
to use cut resistant gloves. The required amount of stones is also listed in the manual
provided. See page 26
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended stones. Using unsuitable stones may lead to heating element damage and
will void the warranty. Never use ceramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odour during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Larger stones that won’t t between the heating elements must not be forced in
place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because
they will block the air circulation and will cause overheating and
possible heating element damage.
NOTE! Heating element damage due to overheating caused by
wrong kind of stones or stones which were wrongly loaded into
the heater is not covered by the factory warranty.
Kuva 5
Fig. 5

SUOMI | ENGLISH
14
OHJAUSSÄÄTIMET
TERMOSTAATTI
Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä.
Termostaatti ylläpitää valitun lämpötilan tason.
Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois
automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas
ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan
sijainti tai virheellinen tuuletus. Jos näin tapahtuu, korjaa ongelma ennen
kiukaan uudelleenkäyttämistä. Nollausnappi sijaitsee termostaattikytkimen
alla.
AJASTIN
Ajastimessa on 1-8 (valkoiset) tunnin esivalinta-aika ja 1-4
(vaaleanpunaiset) tunnin toiminta-aika. Käynnistääksesi kiukaan
välittömästi käännä säädintä mihin tahansa 1-4 tunnin välillä. Kiuas on
päällä halutun ajan.
Asettaaksesi ajastimen, käännä säädintä mihin tahansa 1-8 tunnin välillä.
Kun haluttu määrä tunteja on kulunut, kiuas kytkeytyy päälle neljäksi
tunniksi ellei sitä aiemmin kytketä pois päältä.
Termostaatti
Thermostat
Ajastin
Timer
CONTROL SETTINGS
THERMOSTAT
Adjust the temperature of the sauna by simply turning the operating knob.
Thermostat support automatically the choosen temperature.
In case the heater overheats, the safety sensor will automatically stop the heater
even if the timer is on. Find out for what reason the heater overheated. The reason
for this could be too tightly placed sauna stones, heater´s location or inappropriate
ventilation. If this occurs, nd out the cause and x the problem before resetting
the safety sensor. The reset button is located below the temperature knob.
TIMER
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours operating
time. To start the heater at once, turn the knob to anywhere between 1-4 on the
operating time scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When tspecic
number of hours is reached, the heater will start running and stay on for up to 4
hours if you don’t turn it off earlier.
Antureiden sijainti NB kiukaat

SUOMI | ENGLISH 15
360°
180°
Min. 1000mm
Min. 500mm
See Airvent
Installation
Regulating Sensor Safety Sensor
Sensor
Sensor
Wall Mounted Heater
Side View Top View
150mm
Corner Mounted Heater
Side View Top View
Sensor Location NB
HUOM!
Jos kiukaassasi on erillinen SAWO Innova ohjauskeskus,
täytyy ylikuumenemisen estävä lämpötilantunnistin asen-
taa seinään, ylhäältäpäin kohtisuoraan katsottuna keskel-
le kiuasta. Jos lämpötilantunnistin asennetaan kiukaan
yläpuolelle kattoon, aiheuttaa se kiukaan ylikuumenemis-
vaaran. Tunnistinta ei myöskään saa asentaa alle 1 metrin
päähän ilmanvaihtoventtiileistä. Älä asenna lämpötila-an-
turia alle 1 metrin päähän suuntaamattomasta ilmavent-
tiilistä tai alle 0,5 metrin päähän poispäin suunnatusta
ilmaventtiilistä.
NOTE!
When using a separate SAWO Innova control with the
heater the temperature sensor with safety fuse, (which
prevents the heater from overheating) must always be
installed in the wall directly above the center of the
heater even. Do not install the temperature sensor with
fuse closer than 1 meter from the ventilation louvers. Do
not place the sensors under 1 m from non-directional
air ventilation or not under 0.5 m from a directional air
ventilation, which is directed away from sensors.
Tuloilmaventtiilin asentaminen
Inlet air vent installation
Suuntaamaton ilmavirta
Non-directed airow
Tunnistin
Sensor
Tunnistin
Sensor
Suunnattu ilmavirta
Directed airow
Lämpötilatunnistin
Temperature Sensor
ILMANVAIHTO
AIR VENT
SENSORIN SIJAINTI
SENSOR LOCATION
Antureiden sijainti NB kiukaat Kiuas seinäkiinnityksellä
Kiuas kulmakiinnityksellä
Sivunäkymä
Sivunäkymä
Säätöanturi Turva-anturi
Ylänäkymä
Ylänäkymä
Sensori
Sensori
Antureiden sijainnit NS
Sensor Location NS
Kuva 6
Fig. 6

SUOMI
16
ERISTYS
Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista
kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä
seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää
suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 26).
Kosteuseristyksen pitää olla saunassa hyvä, koska sen tarkoitus on estää saunan
kosteuden leviäminen muihin huoneisiin ja seinärakenteisiin. Kosteuseristys täytyy sijoittaa
lämpöeristyksen ja paneelien väliin. Saunan seinät ja katto on suositeltavaa paneloida
kuusella.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa sisälle:
1. Lämpöeristyksen suositeltava minimipaksuus seinissä on 50 mm ja katossa 100 mm.
2. Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään eristyksen
päälle alumiinifolio sisäänpäin.
3. Jätä vähintään 20 mm ilmarako höyrysulun ja sisäpaneelin väliin.
4. Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon väliin
rako.
ILMANVAIHTO
Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa
sopivassa suhteessa. Oikealla tavalla järjestetty ilmanvaihto kierrättää kiukaan ympärillä
olevan lämpimän ilman saunan kaukaisimpaankin nurkkaan. Jokainen saunahuone
on kuitenkin ilmankierroltaan yksilöllinen. Parhaan löylyn saamiseksi suosittelemme
koneellista ilmanvaihtoa.
Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan
mieltymyksistä riippuen. Koneellista ilmanvaihtoa käytettäessä tuloilmaventtiili tulisi
sijoittaa vähintään 50 cm:n kiukaan yläpuolelle seinään (kuva A) tai kattoon (kuva B).
Poistoilmaventtiili tulisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä, mieluiten
lauteiden alle lähelle lattiaa, mahdollisimman kauas tuloilmaventtiilistä. Suositeltava
tuloilmaventtiilin koko on 10cm. Tuloilmaventtiiliä ei saa sijoittaa siten, että se viilentää
erillisen ohjauksen lämpötila-anturia. Katso etäisyysvaatimukset ohjaimen ohjekirjasta.
Poistoilma voidaan johtaa putkea pitkin katolla sijaitsevaan poistoilmaventtiiliin tai johtaa
oven alitse kylpyhuoneessa olevaan poistoventtiiliin. Tällöin saunan kynnysraon tulisi olla
vähintään 5 cm ja kylpyhuoneessa olisi hyvä olla koneellinen ilmastointi. Poistoilmaventtiilin
pinta-alan tulisi olla kaksi kertaa suurempi kuin tuloilmaventtiilin. Ilman tulisi vaihtua
saunassa minimissään 6 kertaa tunnissa.

ENGLISH 17
Kuva 7
Fig. 7
A B C
INSULATION
The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of
uninsulated surface increases the cubic volume by approximately 1,2m³ when determining the
power requirement of the heater. See page 26.
Ensure that moisture proong is appropriate in sauna room. The purpose of this is to prevent
spreading of moisture to the other rooms or wall structure. Moisture proong must be placed
between heating insulation and panel. Nordic spruce wood is recommended for the walls and ceiling
inside the sauna.
Thermal and moisture proong need to be installed according to the following order from outside
to inside
1. The recommended minimum thickness of the thermal insulation in the walls is 50 mm and in
the ceiling 100 mm.
2. It is possible to use carton- or aluminum foil laminate as a vapor barrier, which is afxed over
the insulation aluminum foil inwards.
3. Leave at least 20 mm air slot between vapor barrier and inside panel
4. To prevent gathering of the moisture behind the panel leave the slot between wall panel and
ceiling.
AIR VENTILATION
To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna
room. Another reason for ventilation is to draw air around the heater and move the heat to the
farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the
design of the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig A). When using the
mechanical ventilation, the inlet vent may be placed at least 60 cm above the heater (Fig B) or on
the ceiling above the heater. Through these positions, the heavy cold air that is blown into the sauna
is mixed with the light hot air from the heater, bringing fresh air for the bathers to breathe. The inlet
and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended that the outlet vent
be placed under the platform in a sauna as far as possible from the fresh air vent. It may be installed
near the oor, or led outside through a pipe from the oor going to a vent to the sauna ceiling, or under
the door (to the washroom). In this case, the sill slot must be at least 5 cm and it is recommended that
thereismechanical ventilation in the washroom. The size of theexhaustshouldbetwice that of the inlet.
Air ventilation

SUOMI
18
SAUNAHUONEEN LÄMMITYS
VAROITUS!
Savun ja hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä
lämmityselementeissä saattaa olla ainajääniä valmistuprosessista. Ainejäämät voivat haihtua
lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja
pahaa hasua. Savun hengittäminen voi olla tervyedelle haitallista.
Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan
lämmityselementit. Näillä toimenpiteillä vältetään mahdollisesti terveydelle haitallisten savukaasujen
hengittäminen kuumennettaessa uusia lämmityselementtejä ensimäistä kertaa.
1. Säädä kiukaasta korkein mahdollinen lämpötila.
2. Kuumenna kiusta puoli tuntia. ÄLÄ oleskele saunassa tänä aikana.
3. Anna saunahouneen tuulettua kunolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei moudosta savua tai hajua, voit alkaa käyttää saunaa. Jos
savua tai hajua muodostuu yhä, poistu saunahuoneesta välittmastömasti ja vaiheet 1 - 4 uudelleen.
Tarkista sauna aina ennen kiukaan päälle kytkemistä (ettei kiukaalla tai sen suojaetäisyyksien sisällä
ole mitään palavaa). Varmista, että saunan tuuletus on rittävä ja asianmukainen. Teholtaan oikean
kokoinen kiuas lämmittää saunahuoneen valmiiksi noin tunissa (Katso sivu 26). Lämpötilan
saunassa tulisi olla noin + 60 - + 90 °C. Saunahuoneen lämpötila on yksilöllinen ja siihen
vaikuttaa muun muassa kiuasmalli, saunahuoneen koko, ilmanvaihto sekä saunojien omat
mieltymykset. Liian suuritehoinen kiuas lämmittää saunan liian nopeasti, jolloin kivet eivät ehdi
lämmetä tarpeeksi. Tästä johtuen suurin osa löylyvedestä valuu suoraan kiukaan läpi. Jos kiuas on
saunahuoneeseen nähden alitehoinen, saunan lämmittämiseen tarvitaan enemmän aikaa.

ENGLISH 19
HEATING OF THE SAUNA
CAUTION!
Smoke and odor formation when heating up for the rst time. Work materials from the manufacturing
process will be present on the new heating elements. These evaporate when the sauna heater is
heated up for the rst time. This produces smoke and an unpleasant odor. Breathing in the fumes
or smoke can be harmful to your health.
Perform the following steps when operating the sauna heater for the rst time and if the heating
elements for the sauna heater have been changed. In this way you will prevent damage to health
due to the fumes and smoke produced when heating up for the rst time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna
3. Allow the sauna cabin to ventilate thoroughly after heating up for the rst time.
4. If no smoke or odor is produced the next time the sauna heater is heated up, you can start to
use the sauna. If smoke or odor is produced again, leave the sauna cabin immediately and repeat
the initial heating up process followed by ventilation.
Always check the sauna room before switching sauna heater on (to be sure that there is no
combustible things within the safety distances of the heater or on the heater). Make sure that
sauna room has been efciently ventilated. If the output of the heater is proper it will take about an
hour to reach suitable temperature (See page 26). heat temperature in sauna room should
be between +60 - +90 °C. Temperature is individual in every sauna room depending on
e.g. heater model, size of heater room, air ventilation and bathers preference. Too powerful
heater will heat sauna room too quickly and the stones won’t have enough time to warm. The water
poured on the stones will not evaporate, but ow into the stone holder. An underpowered heater,
on the other hand, would lead to an undesirably long heating period.

SUOMI
20
SAUNAN HUOLTO
JOKAISEN SAUNAKERRAN JÄLKEEN:
9Suosittelemme käyttämään saunoessa laudeliinaa niin lauteet pysyvät puhtaampina.
9Jätä sauna päälle saunoisen jälkeen noin puoleksi tunniksi ja avaa sen jälkeen tuule-
tusaukot tai saunan ovi.
9Tyhjennä vesiastiat esim. kiulu.
VÄHINTÄÄN 1-4 KERTAA VUODESSA TAI TARVITTAESSA:
9Tarkasta kivien kunto poistamalla kivet. Puhdista kiukaan pohja kivipölystä ja muru-
sista. Lado kivet uudelleen ja vaihda huonokuntoiset, rapautuneet kivet.
9Tarkasta kivien vaihdon yhteydessä vastukset. Jos vastuksissa on halkeamia tai ne
ovat vääntyneet, vaihda kaikki vastukset kerralla. Älä vaihda vastuksia yksitellen.
9Pese saunan pinnat lämpimällä vedellä ja yleispudistusaineella. Käytä pesemiseen
pehmeää harjaa. Pese lauteet, lattia, katto ja seinät. Älä käytä puupintojen pesuun
pesuainetta, joka sisältää ammoniakkia tai klooria. Huuhtele pesuaine pois kylmällä
vedellä. Tuuleta sauna hyvin. Halutessasi voit käsitellä lauteet sauna pinnoille tar-
koitetulla suoja-aineella. Lue suoja-aineen käyttöohjeet tarkasti pakkauksesta ennen
tuotteen käyttämistä.
9Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella.
Älä lämmitä saunaa heti käsittelyn jälkeen.
9Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedol-
la saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää
apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti pak-
kauksesta ennen tuotteen käyttämistä.
9Puhdista lasipinnat ikkunanpesuaineella tai astianpesuaineella. Huuhtele hyvin ja
kuivaa kumilastalla tai kuivalla liinalla.
9Tarkista kiinnitykset (ovi, lauteet, kaiteet, suojat) ja kiristä ruuvit tarvittaessa.
9Puhdista lattiakaivo.
