Sawo PHOENIX PNX3-45NS User manual

PHOENIX
HEATER
SUOMI / ENGLISH
ELECTRIC SAUNA
HEATER
SÄHKÖKIUAS
MANUAL
KÄYTTÖOHJEET
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Not for use in the USA, Canada and Mexico.
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.

2
SUOMI
Not for use in the USA, Canada and Mexico.
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
COVERING THE HEATER
CAUSES FIRE HAZARD
PEITTAMINEN AIHEUTTAA
PALOVAARAN
KATSO OHJEISTA TÄRKEÄT
LISÄOHJEET
SISÄLLYSLUETTELO
Turvaohjeet käyttäjälle
Turvaohjeet asentajalle
Kiukaan asentaminen
Kiuaskivet
Kivien latominen kiukaaseen
Sensorin Sijainti
Kytkentäkaavio
Ilmanvaihto
Eristys
Saunahuoneen lämmitys
Tekniset tiedot
Häiriötilanne
Varaosat
4
6
8
10
10
12
12-13
14
14
16
18
18
19

3
TABLE OF CONTENTS
Safety Instructions for the user
Safety Instructions for the Technician
Heater Installation
Heater Stones
Loading the stones
Sensor Location
Electrical Diagram
Air Ventilation
Insulation
Heating of the Sauna
Technical Data
Malfunctions
Spare Parts
5
7
9
11
11
12
12-13
15
15
17
18
19
19
ENGLISH

4
SUOMI
Turvaohjeet
Älä anna koskaan lasten leikkiä kiukaalla.
Älä käytä kiuasta grillinä.
Älä laita puita sähkökiukaalle.
Älä peitä kiuasta. Se aiheuttaa palovaaran.
Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
Tämän tuotteen käyttäminen ei sovellu henkilöille (lapset mukaanlukien)
joilla on fyysisiä tai henkisiä rajoitteita, tai aiempaa käyttökokemusta
kiukaan käytöstä ellei valvomassa ole henkilö jolla on riittävä kokemus
kiukaan käyttämiseksi.
Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä.
Se tuhoaa kiukaan.
Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä.
Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen
päälle kytkemistä.
Katso sivu 16.
Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä
ilman valvontaa.

5
ENGLISH
Safety Instructions
Under no circumstances should children be allowed to play with the
device.
Do not use the heater as a grill.
Do not put wood of any kind on the electric heater.
Do not cover the heater. It may cause a fire.
Do not use the heater as clothes dryer. It may cause fire.
Never sit on the heater. It is really hot and can cause serious burns.
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
Do not use chlorinated water (e.g) . From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
When installing a new heater, switch the heater on for 30mins.
Do not stay inside the sauna room while performing the operation.
See page 17.
Make sure that no flammable objects have been placed on the
heater before activating the preset time function or the stand-by
mode for the remote operation.
Cleaning and user maintenance shall not be made by children without
supervision.
ENGLISH

6
SUOMI
SUOMI
Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu
sähköasentaja
Asentajalle:
Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet
valmistajan käyttöohjeesta (Kuva 2)
Elektroniset tunnistimet ja muut sensorit tulee asentaa siten,
että saunaan tuleva raitisilma ei vaikuta niiden toimintaan.
Käyttäessä erillistä ohjausta, tulee ohjauskeskus ja
ohjauspaneeli asentaa saunan ulkopuolelle.
Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos
sen voi kytkeä päälle kauko-ohjaimella, on saunan oveen
asennettava erillinen ovitunnistin, joka kytkee pois päältä kaikki
esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi
avataan.
Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat
saunan maximi ja minimi koot (Kuva 7)
Varmista, että saunan ilmanvaihto on riitävä ja asianmukainen
(Kuva 6)

7
Observe the specifications on volumes of the sauna cabin (see Fig. 7).
Observe the specifications on ventilation of the sauna cabin
(see Fig. 6).
If this sauna heater is used for public saunas or saunas that may
be switched on by a separate remote-control system/ the door of the
sauna room must be fitted with an interlock such that the stand-by mode
setting for remote operation is disabled if the sauna door is opened when
the stand-by mode setting for remote operation is set.
The electronic sensor and electric heating system should be mounted
in a way so that incoming air will not interfere with it. If using a separate
control, the controlunit and control panel must be mounted outside the
sauna cabin.
Wiring and repairs must be done by a certified electrician.
Follow the Minimum Safety Distances when mounting the heater
(see Fig. 2).
For Technicians:
ENGLISH

8
TOP VIEW SIDE VIEW
SUOMI
Affix to the wall to secure
the heater. See illustration
bellow.
Kiukaan asentaminen
Kiuas voidaan sijoittaa mihin vain saunaan, kuitenkin vähimmäisetäisyyksiä
turvallisuussyistä noudattaen (kuva 2). Noudata annettuja kuutiotilavuuksia
(katso tekniset tiedot s. 18). Kiuasta ei saa asentaa syvennykseen. Älä asenna
saunaan kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan
asentamiseen. Useimmissa maissa, laki vaatii kiukaan kiinnittämisen lattiaan.
Kiuas on todella kuuma. Välttyäksesi mahdolliselta kosketukselta kiukaaseen,
on suositeltavaa että asennat myös kiuassuojan.
Kiukaan kytkemisessä on käytettävä HO7RN-F kaapelia tai vastaavaa.
Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden
ja luotettavuuden varmistamiseksi. Väärät kytkennät voivat aiheuttaa
oikosulkuja ja palovaaran (kytkentäkaavio sivu 13).
Install the heater
in a straight
position.
Asenna kiuas
vaakasuoraan
Ruuvattava suoraan
lattiaan estämään
kiukaan
liikkuminen.
Must be screwed
directly on the floor
to prevent the
heater from being
accidentally moved.
Kierrä
säätääksesi
korkeuden.
Twist to adjust
height.
JALKA
STAND
Fig. 1
Kuva. 1

9
A B
A
B
A
A20
max. 500
The heater can be placed wherever in the sauna, but for safety and
convenience, follow the minimum safety distances as provided in Fig. 2. Follow
the cubic volumes given in the Technical Data (page 18.). Do not install the
heater to the floor or wall niche. Do not install more than one heater in a
sauna room unless you follow the special instructions for twin-heater
installations. In most countries, there is a law that requires heaters to be
screwed to the floor.
The heater gets very hot. To avoid the risk of accidental contact with the
heater, it is recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A
certified electrician must do the installation of the heater to ensure safety and
reliability. Improper electrical connection can cause electric shock or fire. Refer
to the electrical diagram in page (13).
Heater Installation
Remove the carton from the
heating elements before installing
the heater as it is only intended to
protect them during shipment.
NOTE:
Примечание:
Выньте тэны из картонной
упаковки перед их установкой,
т.к. она предназначена только
для зашиты тзнов во время
транспортировки.
Минимальные безопасные расстояния (mm)
Minimum Safety Distances (mm)
Kuva. 2
Fig. 2
ENGLISH
100
125
PNX3-45NS
PNX3-60NS
125PNX3-75NS
150
1900
1900
1900
1900PNX3-90NS

10
SUOMI
Kiuaskivet
Kivien latominen kiukaaseen
Huom! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat väärän
kivilajin käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta tai niiden
aiheuttamista mekaanisista vaurioista.
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä
kiukaassasi vain valmistajan suosittelemia SAWO-kiuaskiviä. Väärien kivien käyttö voi
aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia
kiuaskiviä.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle hetkeksi ja
kaikkien vastusten tulee lämmetä.
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen
takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta
vähintäin kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan
murentuneista kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Tarvittava kivien määrä on
ilmoitettu kiukaan teknisissä tiedoissa sivulla 18.
Kuva. 3
Fig. 3
It’s easier to fit smaller stones at the bottom
part of the heater.
NOTE:
TOP VIEWTOP VIEW
Huono kivitys
Bad stone arrangement
Hyvä kivitys
Good stone arrangement
Vastus
Heating Element
Kivi
Stone
Älä lado kiviä vastustelineen
sisäpuolelle.
Do not put stones inside
the heating element holder.
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi.
Kivien latomisessa kiukaaseen on huomioitava, että kiukaan läpi virtaavan ilman kiertoa ei
estetä koska tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän
merkittävään lyhenemiseen. Kivet on ladottava kiukaaseen siten, että elementit peittyvät
mahdollisimman hyvin ulkopäin katsottuna. Isokokoisia kiviä ei saa milloinkaan työntää
väkisin lämmityselementtien väliin vaan tällaiset kivet on poistettava. Varmista, että
lämmityselementtejä tukeva teline on tukevasti paikallaa. Kivet ovat ladottava siten, että
elementit eivät väänny ulos- tai sisäänpäin ja elementit eivät saa koskettaa toisiaan kivien
ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia pienikokoisia kiviä tai kiven paloja ei
kiukaaseen saa laittaa koska ne vaarantavat ilman kierron ja voivat aiheuttaa
lämmityselementtien ylikuumenemisen. Kiukaan mukana tulevat erilliset vastuspidikkeet on
asennettava huolellisesti siten, että ne estävät vastusten keskinäiset kontaktit. Älä lado kiviä
vastustelineen sisäpuolelle, vaan pelkästään sen ympärille ja yläpuolelle. Kivet on ladottava
kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkopäin katsottuna. Jos
vastukset koskevat toisiinsa, vastusten elinikä lyhenee huomattavasti. (Kuva 4)

11
Heater Stones
The main purpose of the stones in the heater unit is to store enough energy to
efficiently vaporize the water thrown on top of the stones to maintain correct
humidity in the sauna room. The stones must be removed at least once a year
or every 500 hours which ever occurs first. All stone crumbles must be
removed from the heater unit and replaced with new ones as described in the
heater manual. The required amount of stones is also listed in the manual
provided. See page 18 (Technical Data).
ENGLISH

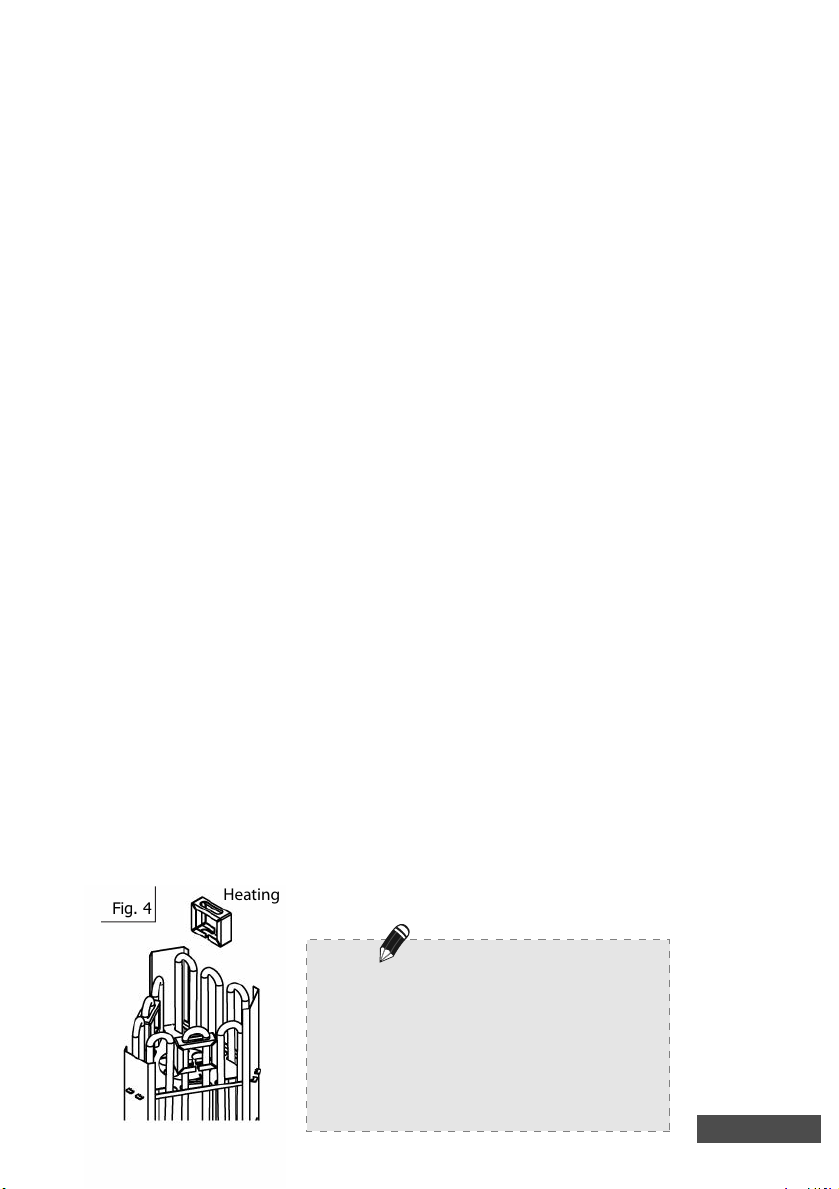

Vastuspidikkeet
Heating element separator
Kuva. 4
Fig. 4
Loading stones into the heater
It is recommended that all stones should be rinsed to remove any stains or
dust that can cause unpleasant odor during the first few times of using the
heater. It is important that the stones are loaded carefully in a way that they
do not block air circulation through the heater. Make sure that the elements
don’t get bended or touch each other as a result of the loading by properly
installing the heating element spacer. Larger stones that won’t fit between the
heating elements must not be forced in place instead they must be completely
removed. Small crumble or stone pieces smaller than 35mm in diameter must
not be loaded into the heater because they will block the air circulation and will
cause overheating and possible heating element damage. Use the three
additional heating element separator to make sure that heating elements are in
no contact with each other. Do not place stones inside the heating element
holder, but only around and on top of it. Load the stones to the heater so that
the heating elements are not visible from any angle. If heating elements touch
each others, it will significantly reduce the life span of heating element.(fig.4)
NOTE! Never use the heater without stones as it may cause fire. Use only
manufacturer recommended SaWo-stones. Using unsuitable stones may lead to
heating element damage and will void the warranty. Never use eramic stones
or other artificial stones of any type!
NOTE! Heating element damage due to overheating caused by wrong kind of
stones or stones which were wrongly loaded into the heater is not covered by
the factory warranty.
Before the heater is filled with stones, electrician should test that the heater
works. Testing can be done by turning on the heater for a short time without
any stones and verifying that all heating elements are heating up.
Huom!
Note!
Install heating element separator as shown in
figure 4. The separator prevents heating
elements from touching each other which
improves the lifespan of heating elements.
Asenna vastuspidikkeet kuten kuvassa 4.
Vastuspidikkeet estävät vastuksia koskemasta
toisiinsa, joka pidentää niiden elinikää.

12
1M
SUOMI
Sensorin Sijanti
Sensor Location
Kuva. 5
Fig. 5
CEILING
KATTO
FLOOR
LATTIA
SENSORIN PAIKKA
SENSOR LOCATION
Sensori
Sensor
ILMANVAIHTO
AIR VENT
WALL
SEINA
..
WALL
SEINA
..
Kytkentäkaavio
Electrical Diagram
Huom!
Note!
Relocate jumper when using
220-240V 1N
~ (Single Phase)
220-240V 3
~ (Delta Connection)
Siirrä jumpperia kun käytät
yksivaihe kytkentää tai
delta kytkentää
PNX3-45NS
PNX3-60NS
PNX3-75NS
PNX3-90NS
4,5 kW
6,0 kW
7,5 kW
9,0 kW
W
V
U
N
H1 H2
H3
W
V
U
N
N
N
G
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
N
W
V
U
N
N
N
G
W
V
U
W
V
U
N
N
N
G

13
ENGLISH
PNX6-105NS
TERMINAL 1
6,0 kW 4,5 kW
TERMINAL 2
U
V
W
U
V
W
G N VU W W V U N G
2.0 kW 1.5 kW 2.0 kW 1.5 kW 2.0 kW 1.5 kW
10,5 kW
PNX6-90NS 9,0 kW
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
N
N
G
W
V
U
H1 H2 H3 H4 H5 H6
380-415V 3N~
50/60Hz
W
V
U
N
2.0 kW 2.0 kW 2.0 kW 2.0 kW 2.0 kW 2.0 kW
TERMINAL 1
6,0 kW 6,0 kW
TERMINAL 2
U
V
W
W
U
V
G N VU W W V U N G
PNX6-120NS 12,0 kW
TERMINAL 1
7,5 kW 7,5 kW
TERMINAL 2
G N VU W W V U N G
2.5 kW 2.5 kW 2.5 kW 2.5 kW 2.5 kW 2.5 kW
W
U
V
W
U
V
PNX6-150NS 15,0 kW
Terminal 2
9,0 kw 9,0 kw
Terminal 1
G N VU W W V U N G
3.0 kW 3.0 kW 3.0 kW 3.0 kW 3.0 kW 3.0 kW
PNX6-180NS 18,0 kW

14
SUOMI
Ilmanvaihto
Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta
ilmaa sopivassa suhteessa. Ilmanvaihdon tarkoitus on kierrättää kiukaan
ympärillä oleva ilma saunan kaukaisimpaankin nurkkaan. Tulo- ja
poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan
mieltymyksistä riippuen.
Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kuva 6A).
Koneellista ilmastointia käytettäessä tuloilmaventtiili voidaan asentaa
vähintään 60 cm:n korkeuteen kiukaan yläpuolelle (kuva 6B) tai kattoon
kiukaan yläpuolelle (kuva 6C). Näin asennettuna, ulkoa tuleva raskas kylmä
ilma sekoittuu kevyeen kuumaan kiukaasta tulevaan ilmaan, tuoden raikasta
ilmaa saunojille. The inlet and the outlet vent must have a diameter of 10cm.
Poistoilmaventtiili pitäisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä,
mieluiten lauteiden alle mahdollisimman kauas raitisilma-aukosta. Se voidaan
asentaa lähelle lattiaa, johtaa putkea pitkin katolla sijaitsevaan
poistoilmaventtiiliin tai johtaa oven alitse kylpyhuoneessa olevaan
poistoventtiiliin. Tällöin saunan kynnysraon on oltava vähintään 5 cm ja
kylpyhuoneessa olisi suotavaa olla koneellinen ilmastointi. Poistoilmaventtiilin
pitää olla kaksi kertaa suurempi kuin tuloilmaventtiilin.
Eristys
Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa.
Oikean tehoista kiuasta valittaessa on huomioitava: Jos saunassa on yksi
neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai
kaakeliseinä), on saunan tilavuuteen laskettava lisää suunnilleen 1,2
kuutiometriä (m³) (tekniset tiedot kuva 7.).
Kosteuseristyksen pitää olla saunassa hyvä, koska sen tarkoitus on estää
saunan kosteuden leviäminen muihin huoneisiin ja seinärakenteisiin.
Kosteuseristys täytyy sijoittaa lämpöeristyksen ja paneelien väliin. Saunan
seinät ja katto on suositeltavaa paneloida kuusella.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti
ulkoa sisälle:

15
A B C
Air Ventilation
To have a soothing sauna, there should be a proper mixing of hot and cold
air inside the sauna room. Another reason for ventilation is to draw air
around the heater and move the heat to the farthest part of the sauna. The
positioning of the inlet and outlet vents may vary depending on the design of
the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig. 6a).
When using the mechanical ventilation, the inlet vent may be placed at least
60 cm above the heater (Fig 6b) or on the ceiling above the heater (Fig. 6c).
Through these positions, the heavy cold air that is blown into the sauna is
mixed with the light hot air from the heater, bringing fresh air for the bathers
to breathe. The inlet and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is
recommended that the outlet vent be placed under the platform in a sauna
as far as possible from the fresh air vent. It may be installed near the floor, or
led outside through a pipe from the floor going to a vent to the sauna ceiling,
or under the door (to the washroom). In this case, the sill slot must be at
least 5 cm and it is recommended that there is mechanical ventilation in the
washroom. The size of the exhaust should be twice that of the inlet.
Insulation
The sauna must have proper insulation on the walls, ceiling and door. One
square meter (m²) of un-insulated surface increases the cubic volume by
approximately 1.2m³ when determining the power requirement of the heater.
Refer to fig. 7 (Technical Data).
Ensure that moisture proofing is appropriate in the sauna room. The purpose
of this is to prevent spreading of moisture to the other rooms or wall
structure. Moisture proofing must be placed between heating insulation and
panel.
Thermal and moisture proofing need to be installed according to the following
order from outside to inside.
ENGLISH
Fig. 6
Kuva.6

16
SUOMI
Lämpöeristyksen suositeltava minimipaksuus seinissä on 50 mm
ja katossa 100 mm.
Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia,
joka kiinnitetään eristyksen päälle alumiinifolio sisäänpäin.
Jätä vähintään 20 mm ilmarako höyrysulun ja sisäpaneelin
väliin.
Estääksesi kosteuden kerääntymisen paneelin taakse jätä
seinäpaneelin ja katon väliin rako.
1.
2.
3.
4.
Saunahuoneen lämmitys
Savun ja hajun muodostuminen ensimmäisellä lämmityskerralla.
Käyttämättömissä lämmityselemmenteissä saattaa olla ainejäämiä
valmistusprosesseista. Ainejäämät voivat haihtua lämmitettäessä kiuasta
ensimmäistä kertaa. Ainejäämien hauhtuminen saattaa aiheuttaa savua
ja pahaa hajua. Savun hengittäminen voi olla terveydelle haitallista.
VAROITUS!
Tarkista sauna aina ennen kiukaan päälle kytkemistä (ettei kiukaalla tai sen
suojaetäisyyksien sisällä ole mitään palavaa). Varmista, että saunan tuuletus
on riittävä ja asianmukainen. Teholtaan oikean kokoinen kiuas lämmittää
saunahuoneen valmiiksi noin tunnissa . Lämpötilan saunassa tulisi olla noin +
60 - + 90 °C, henkilökohtaisten mieltymysten mukaan. Liian suuritehoinen
kiuas lämmittää saunan liian nopeasti, jolloin kivet eivät ehdi lämmetä
tarpeeksi. Tästä johtuen suurin osa löylyvedestä valuu suoraan kiukaan läpi.
Jos kiuas on saunahuoneeseen nähden alitehoinen, saunan lämmittämiseen
tarvitaan enemmän aikaa.
Suorita seuraavat toimenpiteet lämmittäessäsi kiuasta ensimmäistä
kertaa, tai vaihtaessa kiukaan lämmityselementit. Näillä toimenpiteillä
vältetään mahdollisesti terveydelle haitallisten savukaasujen
hengittäminen kuumennettaessa uusia lämmityselementtejä
ensimmäistä kertaa.
1. Säädä kiukaasta korkein mahdollinen lämpötila.
2. Kuumenna kiuasta puoli tuntia. ÄLÄ oleskele saunassa tänä aikana.
3. Anna saunahuoneen tuulettua kunnolla ensimmäisen lämmityskerran
jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei muodosta savua tai hajua,
voit alkaa käyttää saunaa. Jos savua tai hajua muodostuu yhä, poistu
saunahuoneesta välittömasti ja toista vaiheet 1 – 4 uudelleen.

17
ENGLISH
Heating of the sauna
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna cabin
during this period.
3. Allow the sauna cabin to ventilate thoroughly after heating up for the first
time.
4. JIf no smoke or odor is produced the next time the sauna heater is heated
up, you can start to use the sauna. If smoke or odor is produced again, leave
the sauna cabin immediately and repeat the initial heating up process followed
by ventilation.
The recommended minimum thickness of the thermal
insulation in the walls is 50 mm and in the ceiling 100 mm.
It is possible to use carton- or aluminum foil laminate as a
vapor barrier, which is affixed over the insulation aluminum
foil inwards.
Leave at least 20 mm air slot between vapor barrier and
inside panel
To prevent gathering of the moisture behind the panel, leave
the slot between wall panel and ceiling.
1.
2.
3.
4.
Always check the sauna room before switching sauna heater on (to be sure
that there is no combustible things within the safety distances of the heater or
on the heater). Make sure that sauna room has been efficiently ventilated. If
the output of the heater is proper it will take about an hour to reach suitable
temperature (Fig. 7). The temperature in sauna room should be between +60
- + 90 °C, according to the preference of user. Too powerful heater will heat
sauna room too quickly and the stones won't have enough time to warm. The
water poured on the stones will not evaporate, but flow into the stone holder.
An underpowered heater, on the other hand, would lead to an undesirably long
heating period.
CAUTION!
Smoke and odor formation when heating up for the first time Work materials
from the manufacturing process will be present on the new heating elements.
These evaporate when the sauna heater is heated up for the first time. This
produces smoke and an unpleasant odor. Breathing in the fumes or smoke can
be harmful to your health.
Perform the following steps when operating the sauna heater for the first time
and if the heating elements for the sauna heater have been changed. In this way
you will prevent damage to health due to the fumes and smoke produced when
heating up for the first time.

18
SUOMI
Häiriötilanne
- Katso erillisen ohjauskeskuksen käyttöohjeet
Tekniset tiedot
Technical Data
Fig. 7
Kuva. 7
kW
kW
SAUNA ROOM SUPPLY SIZE OF HEATER
DEPTH HEIGHTWIDTH
VOLTAGE
HEATING ELEMENT MIN MAX
TYPE (m
3
) (mm) (kg)
HEATER
MODEL STONES
CONTROL
FUSE
SIZE OF WIRE
(mm
2
)(AMP.)
kW
KIUAS-
MALLI
SAUNAN
TILAVUUS
JÄNNITE
OHJAUS SULAKE
KIUKAAN KOKO
KORKEUS
LEVEYS SYVYYS
VASTUS
TYYPPINUMERO JOHDON
POIKKIPINTA KIVET
Terminal 2 T1&T2Terminal 1
4.5 3 x 1.5 ARI 150PNX3-45NS 5 x 1.5
4 x 2.5
3 x 4.0
5 x 1.5
4 x 2.5
3 x 6.0
5 x 2.5
4 x 4.0
3 x 10
3 x 10
3 x 16
1 x 25
3 x 10
3 x 16
1 x 32
3 x 16
3 x 20
1 x 40
5 x 2.5
4 x 4.0
3 x 10
3 x 16
3 x 25
1 x 40
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
PNX3-60NS
PNX3-75NS
PNX3-90NS
PNX6-90NS
PNX6-105NS
PNX6-120NS
PNX6-150NS
PNX6-180NS
6.0
7.5
9.0
4.5
10.5
12.0
15.0
18.0
3 x 2.0
3 x 2.5
3 x 3.0
ARI 200
ARI 250
ARI 300
ARI 150
3
5
7
8
8
6
9
13
14
15
916
11 18
14 25
18 28
370
525
340
475 erillinen
separate
erillinen
separate
erillinen
separate
erillinen
separate
erillinen
separate
erillinen
separate
erillinen
separate
erillinen
separate
erillinen
separate
1080
370 340 1080
370 340 1080
370 340 1080
1175
525 475 1175
525 475 1175
525 475 1175
525 475 1175
85
85
85
85
130
130
130
130
130
6 x 1.5
3 x 1.5
3 x 2.0
6 x 2.0
6 x 2.5
6 x 3.0
ARI 150
ARI 200
ARI 200
ARI 250
ARI 300
5 x 2.5
4 x 4.0
3 x 10
5 x 2.5
5 x 4.0
5 x 4.0
5 x 2.5
5 x 2.5
5 x 2.5
5 x 2.5
5 x 1.5
5 x 2.5
5 x 2.5
5 x 2.5
3 x 16
3 x 25
1 x 40
3 x 20
3 x 20
3 x 25
3 x 10
3 x 10
3 x 16
3 x 16
3 x 10
3 x 10
3 x 16
3 x 16
525375
375
340
525
365231
PNX6-90NS
PNX6-105NS
PNX6-120NS
PNX6-150NS
PNX6-180NS
PNX3-45NS
PNX3-60NS
PNX3-75NS
PNX3-90NS
PNX3 PNX6

19
Malfunctions
- Check the instructions for the separate control unit
3
2
4
5
1
6
Spareparts
1.
2.
3.
4.
5.
6.
Heating Element
Heating Element Holder
Cable Holder
Terminal Block (Large)
Leveling Bolt
Grommet
2,0 kW
8mm
1,5 kW
8mm
2,5 kW
10mm
3,0 kW
10mm
If heater doesn't work, check the following:
ENGLISH
Varaosat
Vastus
Vastuspidikkeet
Kaapelipidike
Riviliitin (suuri)
Säätöjalka
Läpivientikumi
1.
2.
3.
4.
5.
6.

www.sawo.com
[email protected]
PNX_ML_3P-1P_FiEn0416
Pidätämme oikeuden muutoksiin.
Subject to change without notice.
