Sawo ORION Series User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
ORION HEATER
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
ORN-90NS ORN-105NS ORN-120NS

SUOMI
2
OHJEKIRJA SISÄLTÄÄ
TÄRKEITÄ LISÄHUOMIOITA
KIUKAAN KÄYTÖSTÄ JA
HUOLLOSTA
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
KIUKAAN PEITTÄMINEN
AIHEUTTAA PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
Turvallisuusohjeet...........................................................................4
Käyttäjälle .....................................................................................4
Asentajalle.....................................................................................6
Kiukaan asennus ............................................................................8
Kytkentäkaavio.............................................................................11
Anturin sijainti (NS-mallit).............................................................13
Kiuaskivet....................................................................................14
Kivien ladonta kiukaaseen.............................................................14
Saunahuoneen lämmitys...............................................................16
Ilmanvaihto .................................................................................18
Eristys .........................................................................................18
Saunan huolto..............................................................................20
Vianetsintä...................................................................................22
Tekniset tiedot .............................................................................24
Varaosat ......................................................................................24
SISÄLLYSLUETTELO

ENGLISH 3
TABLE OF CONTENTS
Safety instructions..........................................................................5
For user.........................................................................................5
For technicians...............................................................................7
Heater installation ..........................................................................9
Electrical diagram.........................................................................11
Sensor location (NS-MODELS) .......................................................13
Heater stones ..............................................................................15
Loading stones into the heater .....................................................15
Heating of the sauna room............................................................17
Air ventilation...............................................................................19
Insulation ....................................................................................19
Sauna maintenance......................................................................21
Diagnostic table ...........................................................................23
Technical data..............................................................................24
Spare Parts ..................................................................................24

SUOMI
4
TURVAOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asennusta tai saunan käyttöä.
Käyttäjälle:
• Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyy-
siset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä
kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt
henkilö.
• Lapset eivät saa puhdistaa tai huoltaa kiuasta ilman valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. uima- tai porealtaasta) tai merivettä löylyvetenä. Se
tuhoaa kiukaan.
• Kiukaan asentamisen jälkeen lämmitä saunahuonetta n. 30 minuutin ajan. Älä
ole saunan sisällä ensimmmäisen lämmityksen aikana (kts. Katso sivu 16).
• Varmista, ettei kiukaalla ole syttyvää materiaalia ennen kuin kytket kiukaan
päälle.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. See page 17
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso
sivu 9).
• Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva
raitisilma ei vaikuta niiden toimintaan.
• Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus
mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. Tunnistin
kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja ovi
avataan.
• Ennen kiukaan asennusta tarkista valmistajan saunalle määrittelemät maksimi-
ja minimikoot (Katso sivu 24).
• Varmista, että saunan ilmanvaihto on riittävä ja asianmukainen (Katso sivu
18).

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 24).
• Observe the specications on ventilation of the sauna cabin (See page19).

SUOMI | ENGLISH
8
KIUKAAN ASENNUS
Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä.
Turvallisuussyistä annettuja minimisuojaetäisyyksiä (kts. sivu 9) sekä kuutiotilavuuksia
(kts. sivu 24, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan,
ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan
kiinnittäminen lattiaan on säädetty lailla.
Kiuas on todella kuuma. Suosittelemme asentamaan kiukaaseen suojakaiteen, jolla
vähennät kosketusmahdollisuuksia kuuman kiukaan kanssa.
Kiukaan liitäntäjohtona tulee käyttää H07RN-F kaapelia tai vastaavaa. Turvallisuuden ja
luotettavuuden varmistamiseksi ainoastaan valtuutettu sähköasentaja saa tehdä kiukaan
kytkennät. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu 11
kytkentäkaavio).
Kuva 1
Fig. 1 HUOM!
Poista suojapahvi vastuksista ennen kiukaan
asentamista. Pahvi on tarkoitettu ainoastaan
suojaamaan vastuksia kuljetuksen aikana.
HUOM!
Tarkista ohjauskeskuksen teholuokka
ohjauskeskuksen käyttöohjeesta. Tarkista
ohjaimen maksimikapasiteetti ja hanki
tarvittaessa lisäkontaktoriyksikkö.
NOTE!
Please refer to the control unit manual for
maximum power rating. Check control’s
maximum capacity if additional contactor unit
is needed.
JALKA
STAND
Tulee ruuvata
suoraan lattiaan,
jotta kiuas ei liiku.
Must be screwed
directly on the oor
to prevent the heater
from being accidentaly
removed.
NOTE!
Remove the carton from the heating elements
before installing the heater as it is only intended
to protect them during shipment.

ENGLISH 9
Minimisuojaetäisyydet (mm)
Kuva 2
Fig. 2
HEATER IN INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 30). Do not install the heater to the oor
or wall niche. Do not install more than one heater in a sauna room unless you follow the
special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 11).
Minimum safety distances (mm)
A
A
20
max. 500
max. 900
A B
130
135
140
1900
1900
2100
ORN-90NS
ORN-120NS
ORN105NS
A
B

SUOMI | ENGLISH
10
1
2
3 4 5
Stone Spacer
Huohotin
Heating Element
Holder
Vastusteline
Heating Element
Spacer
Vastuspidike
Water Shield
Vesisuoja
Frame
Kehys
Bottom
Assembly
Kiukaan
alaosa
Refer to
Electrical Diagram.
Tarkemmat
ohjeet löydät
kytkentäkaaviosta.
Kuva 3
Fig. 3
NOTE!
Wire is not included.
HUOM!
Johto on ostettavissa erikseen.
Connect the mains power to the bottom of the heating element holder. Leave at least 3
meters long of wire for easy maintenance. Roll the wires in the bottom assembly and fit
the heating elements holder. Follow illustration below to assemble the heater.
Kytke kiuas sähköverkkoon vastustelineen alta. Helpottaaksesi huoltotoimenpiteitä
varaa vähintään 3 metriä pitkä johto. Kierrä johto rullalle kiukaan pohjaosaan ja kiinnitä
vastusteline paikalleen. Seuraa alla olevia ohjeita kiukaan asennuksessa.

SUOMI | ENGLISH 11
ELECTRICAL DIAGRAM
U
V
W
N
G
1HWK5.1
2HWK5.1
3HWK5.1
4HWK5.1
5HWK5.1
6HWK5.1
N
G
U
V
W
U
V
W
N
G
U
V
W
U
V
W
2.0KW H1 2.0KW H3
1.5KW H4
1.5KW H6
1.5 H2KW
2.0KW H5
N
G
U
V
W
U
V
W
N
G
2.0KW H1
2.0KW H3 2.0KW H4
2.0KW H6
2.0KW H2
2.0KW H5
U
V
W
U
V
W
U
V
W
U
V
W
U
V
W
U
V
W
N
G
N
G
Control Unit
HEATING SYSTEM
SAV-105NS
SAV-120NS
6kW
6kW
TERMINAL 1 TERMINAL 2
4.5kW
6kW
Control
Unit
POWER
DISTRIBUTION
400V 3N~
50/60Hz
9,0 kW
400V 3N~
50/60Hz
10,5 kW
400V 3N~
50/60Hz
TERMINAL 1
9,0 kW
TERMINAL 1
6,0 kW
TERMINAL 2
4,5 kW
TERMINAL 1
6,0 kW
TERMINAL 2
6,0 kW
ORN-90NS
ORN-105NS
12,0 kW
400V 3N~
50/60Hz
ORN-120NS
SAUNA
CONTROL
UNIT
SAUNA
CONTROL UNIT
TERMINAL
KYTKENTÄKAAVIO

SUOMI | ENGLISH
12
MALLI
MODEL TERMINAL 1 (kW)
TERMINAALI 1
TERMINAL 2 (kW)
TERMINAALI 2
TERMINALS 1 & 2
TERMINAALIT 1 & 2
ORN-90NS
SAV150 SAV200
ORN-105NS
ORN-120NS
Innova Control Unit 15kW 15 kilowatt 400V 21.5 Amp.
Saunova 2.0 Control Unit 9kW 9 kilowatt 400V 3P 16 Amp.
9
6
6
4.5
6
10.5
12
Control Specification
Type Power (Max.) Voltage Current
NOTE!
By cables longer than 2m, you have to
assign the cable cross section to VDE
0100 respective to EVU.
HUOM!
2m pidempien kaapeleiden
poikkileikkauksen tulee täyttää EVU:n
määrittämä VDE0100 standardi.

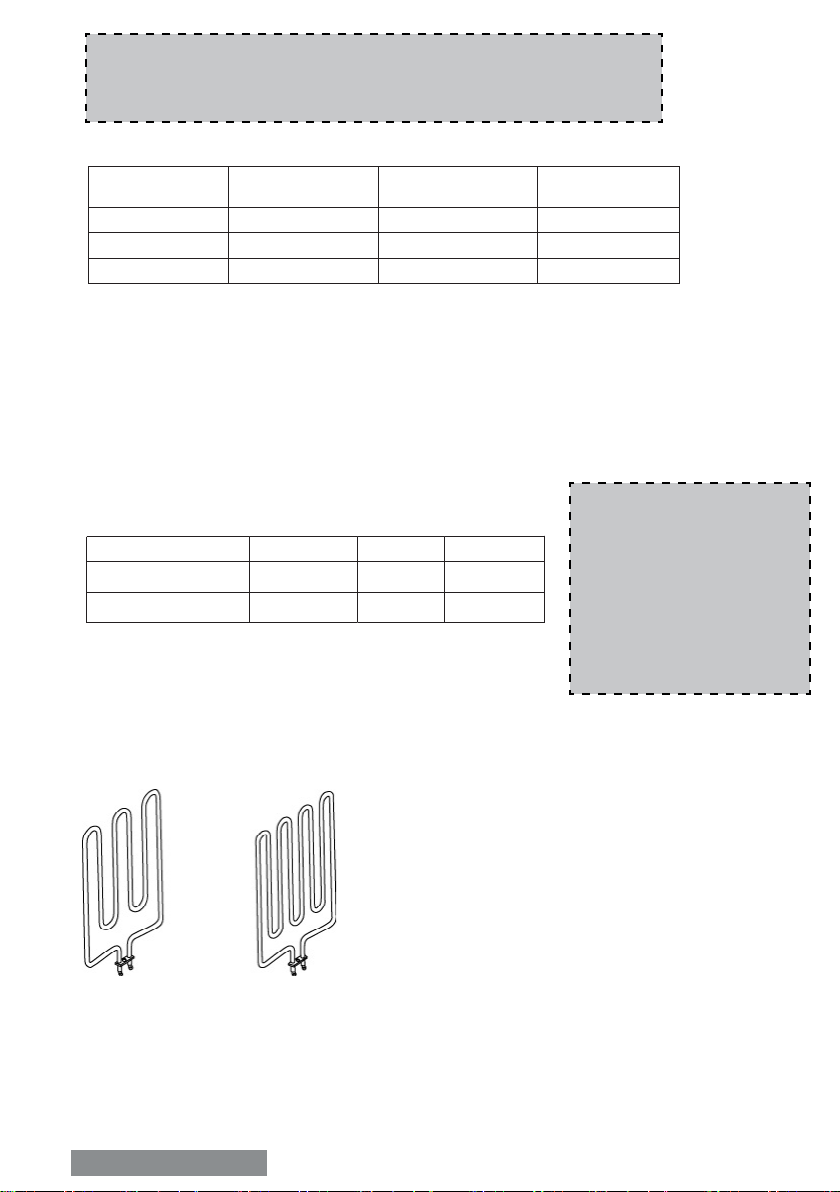

Kuumennusvastukset
Heating Elements
Ohjauskeskuksen tekniset tiedot
NOTE!
Terminal 1 should be used for
main control unit. Terminal 2
should be used for additional
power-switching unit.
HUOM!
Terminaali 1 on tarkoitettu
pääohjausyksikölle ja
terminaali 2 lisävirtakytkimelle.

SUOMI | ENGLISH 13
CEILING
SENSOR LOCATION
FLOOR
Sensor
A I R V E N T Min. 1000mm
Top view Side view
360°
180°
Min. 1000mm
Min. 500mm
A I R V E N T
TS1 TEMPERATURE
SENSOR IN CEILING
Min. 1300mm Min. 300mm
SENSOR 2 (Optional)
See Airvent
Installation
SENSOR LOCATION (NS-MODELS)
Tuloilmaventtiilin asennus
Inlet air vent installation
Suuntaamaton ilmavirta
Non-directed airow
Anturi
Sensor
Anturi
Sensor
Suunnattu ilmavirta
Directed airow
HUOM!
Jos kiukaassasi on erillinen ohjauskeskus,
tulee ylikuumenemistä ehkäisevä lämpötila-
anturi asentaa kattoon kohtisuorasti kiukaan
keskiosasta, huolimatta ohjauskeskuksen
mukana tulleista ohjeista. Jos lämpötila-anturi
asennetaan kiukaan yläpuolelle seinään, aiheuttaa
se kiukaan ylikuumenemisvaaran. Anturia ei
saa myöskään asentaa alle 1 metrin päähän
ilmanvaihtoventtiileistä. Älä asenna lämpötila-
anturia alle 1 metrin päähän suuntaamattomasta
ilmaventtiilistä tai alle 0,5 metrin päähän poispäin
suunnatusta ilmaventtiilistä.
NOTE!
When using a separate control with the heater
the temperature sensor with safety fuse, (which
prevents the heater from overheating) must always
be installed in the ceiling directly above the center
of the heater even if the control unit’s manual
states otherwise. Installing the sensor above the
heater on the wall may cause over heating of the
sauna heater. Do not install the temperature sensor
with fuse closer than 1 meter from the ventilation
louvers. Do not place the sensors under 1 m from
non-directional air ventilation or not under 0,5 m
from a directional air ventilation, which is directed
away from sensors.
Kuva 4
Fig. 4
ANTURIN SIJAINTI (NS-MALLIT)

SUOMI
14
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöä, jolla taataan löylyveden tehokas höyrystyminen.
Jotta kiuas toimii oikealla tavalla, on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500
käyttötunnin välein. Kiukaan kivitila tulee puhdistaa murentuneista kivistä säännöllisesti ja uudet
kivet latoa ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään viiltosuojahansikkaita.
Tarvittava kivimäärä on ilmoitettu kiukaan teknisissä tiedoissa (kts. sivu 30, tekniset tiedot).
Julkisessa käytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa vuodessa ja
vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Palovaaran vuoksi kiuasta ei tule käyttää ilman kiuaskiviä. Käytä vain sähkökiuaskäyttöön
tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Vääränlaisten kivien käyttö voi aiheuttaa
mm. vastusten ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LADONTA KIUKAASEEN
Suosittelemme ennen latomista pesemään kivet mahdollisimman hyvin lian ja pölyn
poistamiseksi. Aloita kivien ladonta huohottimen sivuilta edeten kohti yläosaa. Isokokoisia
kiviä ei saa milloinkaan työntää väkisin, vaan tällaiset kivet on poistettava. Alle 35mm
halkaisijaltaan olevia pienikokoisia kiviä tai kiven paloja ei saa latoa kiukaaseen, koska ne
vaarantavat ilmankierron ja voivat aiheuttaa vastusten ylikuumenemisen. Käytä kiukaan
alaosassa sijaitsevaa alimmaisen kiven poistoluukkua ylimääräisten ja pienien kivien
poistamiseen (kts. kuva 5).
HUOM! Takuu ei korvaa vastuksia, jotka ovat rikkoutuneet väärän kivilajin käytöstä tai virheellisen
ladonnan aiheuttaman ylikuumenemisen tai sen aiheuttamista mekaanisista vaurioista.
Ennen kivien ladontaa tulee kiukaan toimivuus testata. Testatessa kiuas laitetaan hetkeksi päälle,
jonka aikana kaikkien vastusten tulisi lämmetä.

ENGLISH 15
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 30, Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
Kuva 5
Fig. 5
HUOM!
Ei keraamisia kiviä!
NOTE!
No ceramic stones
Kivi
Stone
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater.
Load the stones on the side of the stone spacer until it reaches the top. Larger stones
that won’t t must not be forced in place instead they must be completely removed. Small
crumble or stone pieces smaller than 35mm in diameter must not be loaded into the
heater because they will block the air circulation and will cause overheating and possible
heating element damage. Use the bottom stone opening at the bottom of the heater by
removing the rod. See illustration below.

SUOMI
16
SAUNAHUONEEN LÄMMITYS
VAROITUS!
Uusissa vastuksissa saattaa olla tuotantovaiheessa syntyneitä ainejäämiä, jotka voivat
aiheuttaa ensimmäisellä lämmityskerralla savun ja hajun muodostumista saunaan. Savun
hengittäminen voi olla terveydelle haitallista.
Seuraa seuraavia ohjeita lämmittäessäsi kiuasta ensimmäistä kertaa tai jos olet vaihtanut
kiukaaseen uudet vastukset.
1. Säädä kiuas maksimilämpötilaan.
2. Anna kiukaan olla päällä puoli tuntia. VÄLTÄ saunahuoneessa oloa tänä aikana.
3. Anna saunahuoneen tuulettua kunnolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei muodosta savua tai hajua, voit aloittaa
saunan käytön. Mikäli savua tai hajua muodostuu yhä, poistu saunasta välittömästi ja
toista vaiheet 1-3 uudelleen.
Tarkistasauna ainaennenkiukaan päällekytkemistä (etteikiukaallatai sensuojaetäisyyksien
sisällä ole mitään palavaa). Varmista, että saunan tuuletus on riittävä ja asianmukainen.
Teholtaan oikean kokoinen kiuas lämmittää saunahuoneen valmiiksi noin tunnissa (Katso
sivu 24). Saunan lämpötilan tulisi olla noin +60-90°C. Saunahuoneen lämpötila
vaihtelee kiuasmallista, saunahuoneen koosta, ilmanvaihdosta sekä saunojien omista
mieltymyksistä. Mikäli saunaan asennettu kiuas on liian suuritehoinen, lämpiää sauna liian
nopeasti mutta kivet eivät ehdi lämmetä tarpeeksi. Kivien ollessa kylmiä, valuu suurin osa
heitetystä löylyvedestä suoraan kiukaan läpi. Mikäli saunahuoneeseen asennettu kiuas on
tilaan suhteutettuna alitehoinen, kuluu saunan lämmittämiseen enemmän aikaa.

ENGLISH 17
HEATING OF THE SAUNA ROOM
CAUTION!
Smoke and odor formation when heating up for the rst time. Work materials from the
manufacturing process will be present on the new heating elements. These evaporate
when the sauna heater is heated up for the rst time. This produces smoke and an
unpleasant odor. Breathing in the fumes or smoke can be harmful to your health.
Perform the following steps when operating the sauna heater for the rst time and if the
heating elements for the sauna heater have been changed. In this way you will prevent
damage to health due to the fumes and smoke produced when heating up for the rst
time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna cabin during this
period.
3. Allow the sauna cabin to ventilate thoroughly after heating up for the rst time.
4. If no smoke or odor is produced the next time the sauna heater is heated up, you
can start to use the sauna. If smoke or odor is produced again, leave the sauna cabin
immediately and repeat the initial heating up process followed by ventilation.
Always check the sauna room before switching sauna heater on (to be sure that there is
no combustible things within the safety distances of the heater or on the heater).
Make sure that sauna room has been efciently ventilated. If the output of the heater
is proper it will take about an hour to reach suitable temperature (See page 24). The
temperature in sauna room should be between +60 - +90 °C. Temperature is individual in
every sauna room depending on e.g. heater model, size of heater room, air ventilation and
bathers preference. Too powerful heater will heat sauna room too quickly and the stones
won’t have enough time to warm. The water poured on the stones will not evaporate, but
ow into the stone holder. An underpowered heater, on the other hand, would lead to an
undesirably long heating period.

SUOMI
18
ILMANVAIHTO
Miellyttävän saunakokemuksen luomiseksi saunassa tulisi olla kuumaa ja raikasta ilmaa
sopivassa suhteessa. Ilmanvaihdon tarkoituksena on kierrättää kiukaan ympärillä oleva
ilma kaikkialle. Tulo- ja poistoilmaventtiilien sijainti vaihtelee saunan mallista sekä
käyttäjän mieltymyksistä riippuen.
Tuloilmaventtiili voidaan asentaa seinälle suoraan kiukaan alle (kts. kuva A). Koneellista
ilmanvaihtoa käytettäessä tuloilmaventtiili voidaan asentaa väh. 60cm korkeuteen kiukaan
yläpuolelle seinälle (kts. kuva B) tai kattoon (kts. kuva C). Kuvien mukaisissa asennuksissa,
ulkoa tuleva raskas kylmä ilma ja kiukaasta tuleva kevyt kuuma ilma yhdistyvät saaden
aikaan raikkaan ilman saunojille. Ilmanvaihtoventtiilien tulee olla halkaisijoiltaan 10cm.
Poistoilmaventtiili tulisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä, mieluiten
lauteiden alle mahdollisimman kauas tuloilmaventtiilistä. Se voidaan asentaa joko lattian
läheisyyteen, johtaa putkea pitkin katolla sijaitsevaan poistoilmaventtiiliin tai oven
alitse kylpyhuoneessa sijaitsevaan poistoilmaventtiiliin. Tällöin saunan kynnysraon
on oltava vähintään 5cm ja kylpyhuoneessa olisi suotavaa olla koneellinen ilmastointi.
Poistoilmaventtiilin tulee olla kaksi kertaa suurempi kuin tuloilmaventtiilin.
ERISTYS
Saunassa tulee olla asianmukaiset eristykset seinissä, katossa ja ovessa. Mikäli saunassa
on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä)
on saunan tilavuuteen laskettava suunnilleen 1,2 kuutiometriä (m³) lisää (kts. sivu 24,
Tekniset tiedot). Tämä vaikuttaa erityisesti oikeanlaisen kiukaan valintaan.
Kosteuseristyksen tulee olla saunassa hyvä, jotta kosteuden leviäminen muihin huoneisiin
ja seinärakenteisiin estetään tehokkaasti. Kosteuseristys tulee sijoittaa lämpöeristyksen ja
paneelien väliin.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa sisälle:
1. Lämpöeristyksen suositeltava minimipaksuus seinissä on 50mm ja katossa 100mm.
2. Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään
eristyksen päälle alumiinifolio sisäänpäin.
3. Jätä vähintään 20mm ilmarako höyrysulun ja sisäpaneelin väliin.
4. Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon väliin
rako.

ENGLISH 19
AIR VENTILATION
To have a soothing sauna, there should be a proper mixing of hot and cold air inside the sauna
room. Another reason for ventilation is to draw air around the heater and move the heat to the
farthest part of the sauna. The positioning of the inlet and outlet vents may vary depending on the
design of the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig. A). When using the
mechanical ventilation, the inlet vent may be placed at least 60cm above the heater (Fig B) or on
the ceiling above the heater (Fig. C). Through these positions, the heavy cold air that is blown
into the sauna is mixed with the light hot air from the heater, bringing fresh air for the bathers to
breathe. The inlet and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended that the outlet
vent be placed under the platform in a sauna as far as possible from the fresh air vent. It may be
installed near the oor, or led outside through a pipe from the oor going to a vent to the sauna
ceiling, or under the door (to the washroom). In this case, the sill slot must be at least 5cm and it is
recommended that there is mechanical ventilation in the washroom. The size of the exhaust should
be twice that of the inlet.
INSULATION
The sauna must have proper insulation on the walls, ceiling and door. One square meter (m²) of un-
insulated surface increases the cubic volume by approximately 1,2m³ when determining the power
requirement of the heater. See page 24 (Technical Data).
Ensure that moisture proong is appropriate in the sauna room. The purpose of this is to prevent
spreading of moisture to the other rooms or wall structure. Moisture proong must be placed
between heating insulation and panel.
Thermal and moisture proong need to be installed according to the following order from outside
to inside:
• The recommended minimum thickness of the thermal insulation in the walls is 50 mm and
in the ceiling 100 mm.
• It is possible to use carton or aluminum foil laminate as a vapor barrier, which is afxed
over the insulation aluminum foil inwards.
• Leave at least 20 mm air slot between vapor barrier and inside To prevent gathering of the
moisture behind the panel, leave the slot between wall panel and ceiling.
Kuva 6
Fig. 6
A B C

SUOMI
20
SAUNAN HUOLTO
JOKAISEN SAUNAKERRAN JÄLKEEN:
9Lauteet pysyvät pidempään puhtaina, kun käytät saunoessa laudeliinaa.
9Saunomisen jälkeen, jätä sauna päälle vielä noin puoleksi tunniksi. Avaa sen jälkeen
tuuletusaukot tai jätä saunan ovi auki.
9Tyhjennä saunan vesiastiat esim. kiulu.
VÄHINTÄÄN 1-4 KERTAA VUODESSA TAI TARVITTAESSA:
9Tarkasta kiuaskivien kunto poistamalla kivet. Puhdista kiukaan pohja kivipölystä ja
murusista. Lado kivet uudelleen ja vaihda huonokuntoiset, rapautuneet kivet.
9Tarkasta kivien vaihdon yhteydessä vastukset. Jos vastuksissa on halkeamia tai ne
ovat vääntyneet, vaihda kaikki vastukset kerralla. Älä vaihda vastuksia yksitellen.
9Pese saunan pinnat lämpimällä vedellä ja yleispuhdistusaineella. Käytä pesemiseen
pehmeää harjaa. Pese lauteet, lattia, katto ja seinät. Älä käytä puupintojen pesuun
ammoniakkia tai klooria sisältävää pesuainetta. Huuhtele pesuaine pois kylmällä
vedellä. Tuuleta sauna hyvin. Halutessasi voit käsitellä lauteet saunapinnoille
tarkoitetulla suoja-aineella. Lue suoja-aineen käyttöohjeet tarkasti pakkauksesta
ennen tuotteen käyttämistä.
9Jos lauteet eivät puhdistu pesemällä, hio lauteet kevyesti ja käsittele suoja-aineella.
Älä lämmitä saunaa heti käsittelyn jälkeen.
9Jos kiukaaseen on kertynyt valkoisia kalkkisaostumia tai likaa, pese kiuas miedolla
saippuavedellä tai SAWO Decalcifying solution -vesiliuoksella. Voit myös käyttää
apteekista ostettavaa sitruunahappoa. Lue sitruunahapon käyttöohjeet tarkasti
pakkauksesta ennen tuotteen käyttämistä.
9Puhdista lasipinnat ikkunanpesuaineella tai astianpesuaineella. Huuhtele hyvin ja
kuivaa kumilastalla tai kuivalla liinalla.
9Tarkista kiinnitykset (ovi, lauteet, kaiteet, suojat) ja kiristä ruuvit tarvittaessa.
9Puhdista lattiakaivo.
