Sawo CUMULUS CML-45Ni2 User manual

РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
MANUAL
РУССКИЙ | ENGLISH
CUMULUS HEATER
Поздравляем с приобретением электрической печи SAWO для сауны!
Пожалуйста, внимательно ознакомьтесь с руководством перед ее
использованием.
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Ni2
version
CML-45Ni2 CML-60Ni2 CML-80Ni2 CML-90Ni2
Saunova 2.0
ЭЛЕКТРИЧЕСКАЯ ПЕЧЬ ДЛЯ САУНЫ | ELECTRIC SAUNA HEATER
Не предназначена для использования в США, Канаде и Мексике.
Not for use in the USA, Canada and Mexico.
СОВМЕСТИМОСТЬ В РАБОТЕ С SAUNOVA 2.0
COMPATIBLE WITH SAUNOVA 2.0 USER INTERFACE
User interface to be purchased separately,
interface is not included in the package.
Пульт управления приобретается отдельно.
For control operation. Please refer to Saunova 2.0 control
manual.
Порядок управления описан в руководстве к Saunova 2.0.

2РУССКИЙ
Техника безопасности ...................................................................4
Для пользователей .................................................................4
Для технических специалистов ..............................................6
Установка печи .............................................................................8
Камни для печи ..........................................................................10
Загрузка камней в печь ...............................................................10
Установка пульта управления .....................................................12
Датчик ........................................................................................13
Датчик двери ..............................................................................14
Вентилятор (доп. функция) .........................................................14
Максимальная продолжительность сеанса ..................................16
Главный переключатель печи .....................................................16
Электрическая схема ..................................................................18
DIP-переключатель .....................................................................20
Функции DIP-переключателя ...................................................... 20
Продолжительность сеанса .........................................................20
Вентиляция .................................................................................22
Изоляция ....................................................................................22
Прогрев сауны ............................................................................24
Требования к качеству воды .......................................................24
Техническое обслуживание сауны ..............................................26
Диагностика ...............................................................................28
Запчасти для печи Nordex ...........................................................30
Технические характеристики ......................................................32
Техническое обслуживание печи ................................................33
СОДЕРЖАНИЕ
ПРОЧТИТЕ РУКОВОДСТВО
И ОЗНАКОМЬТЕСЬ С
ВАЖНЫМИ УКАЗАНИЯМИ
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
НЕ НАКРЫВАЙТЕ ПЕЧЬ –
ЭТО МОЖЕТ ПРИВЕСТИ К
ВОЗГОРАНИЮ
COVERING THE HEATER
CAUSES FIRE HAZARD

ENGLISH 3
TABLE OF CONTENTS
Safety Instructions .........................................................................5
For User ..................................................................................5
For Technicians ........................................................................7
Heater Installation ..........................................................................9
Heater Stones ..............................................................................11
Loading Stones into the Heater .................................................... 11
Installation of the Control Panel .....................................................12
Sensor .........................................................................................13
Door Sensor .................................................................................15
Fan Feature (optional) ..................................................................15
Maximum Session Time ................................................................17
The Heater Main Switch ................................................................17
Electrical Diagram ........................................................................18
DIP Switch ...................................................................................21
DIP Switch Functions ....................................................................21
Session Time ...............................................................................21
Air Ventilation ..............................................................................23
Insulation ....................................................................................23
Heating of the Sauna Room ..........................................................25
Quality Requirements for Water .....................................................25
Sauna Maintenance ......................................................................27
Diagnostic Table ...........................................................................29
Cumulus Heater Spareparts ...........................................................30
Technical Data .............................................................................32
Heater Maintenance .....................................................................33
NOTE!
Warranty is not covering damages
which are caused by installing, using or
maintenance of contrary guidelines in
this manual. Contact for your retailer in
warranty questions.
ВНИМАНИЕ!
На ущерб, причиненный
установкой, использованием или
техническим обслуживанием печи
не в соответствии с указаниями
настоящего руководства, гарантия
не распространяется. По вопросам
гарантииобращайтеськпродавцу.

4РУССКИЙ
ТЕХНИКА БЕЗОПАСНОСТИ
Перед использованием сауны и при установке печи ознакомьтесь с данными
мерами безопасности.
Для пользователей:
• Данное оборудование не предназначено для использования людьми
(включая детей) с недостаточным опытом или с ограниченными
физическими или умственными способностями, кроме как под строгим
надзором со стороны более опытных пользователей.
• Чистка и обслуживание оборудования не должны выполняться детьми без
контроля взрослых.
• Детям ни при каких обстоятельствах не разрешается играть с
оборудованием.
• Не используйте печь в качестве гриля.
• Не кладите на электрическую печь деревянные предметы.
• Не накрывайте печь. Это может привести к пожару.
• Не используйте печь в качестве сушилки для белья. Это может привести к
пожару.
• Никогда не садитесь на печь. Она нагревается до очень высоких
температур, и вы можете получить сильный ожог.
• Не используйте морскую или хлорированную воду (например, из
плавательного бассейна или джакузи). Из-за этого печь может выйти из
строя.
• После установки новой печи включите ее на 30 минут. На это время
покиньте сауну. см. стр. 24.
• Перед включением режима с предварительно установленным таймером или
режима дистанционного управления убедитесь, что на печи отсутствуют
воспламеняющиеся предметы.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. See page 25.
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

6РУССКИЙ
Для технических специалистов:
• Работы по электромонтажу и ремонту должны выполняться
квалифицированным электриком.
• При установке печи соблюдайте рекомендации по минимальным
безопасным расстояниям (см. стр. 8).
• Электронный датчик и электронная нагревательная система должны
располагаться таким образом, чтобы входящие потоки воздуха их не
задевали. Панель управления может быть установлена как снаружи так и
внутри сауны.
• Если печь используется для общественных саун или таких, которые могут
включаться с помощью выносной системы дистанционного управления,
дверь сауны должна быть оборудована механизмом блокировки, чтобы
при включении режима готовности к дистанционному управлению он
отключался при открывании двери.
• Следуйте рекомендациям относительно объемов сауны (см. стр. 32.
• Следуйте рекомендациям по вентиляции сауны (см. стр. 22).

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 8).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. The control unit can be mounted
outside or inside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 32 ).
• Observe the specications on ventilation of the sauna cabin (See page 23).

8РУССКИЙ

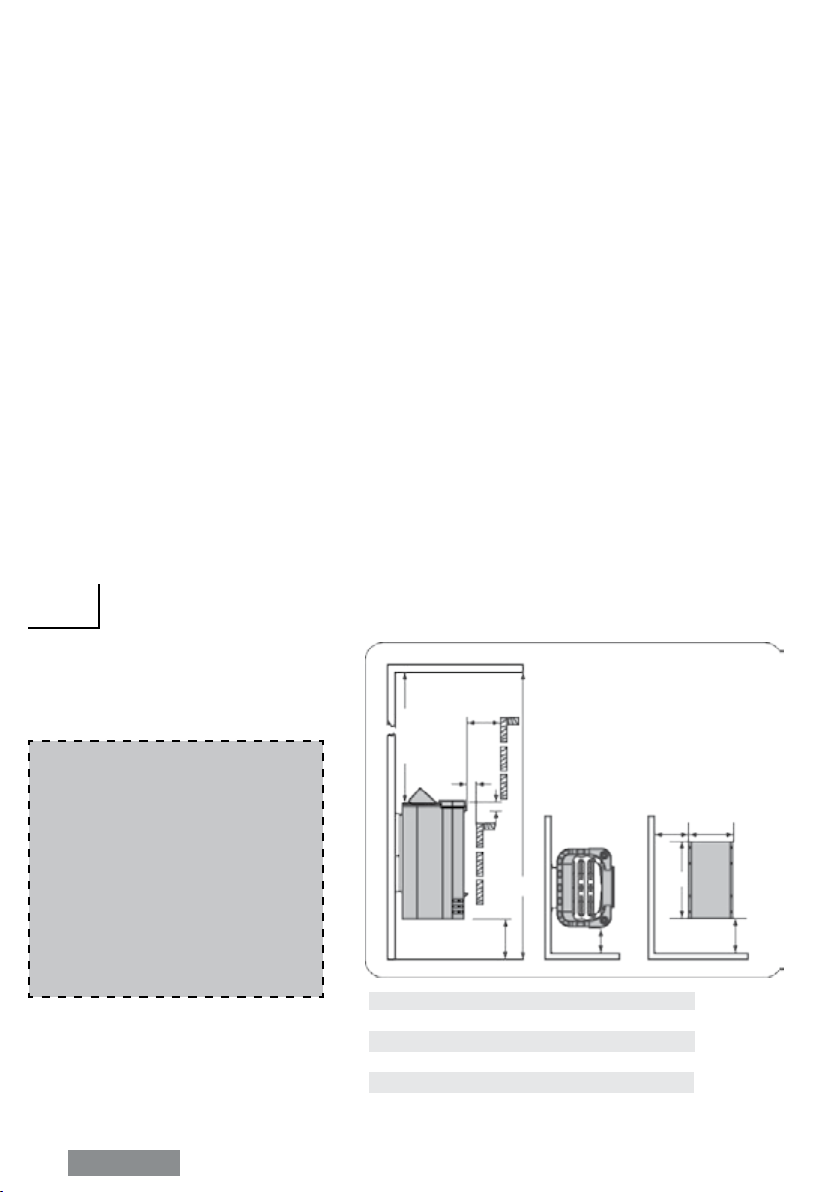

Wall Mounting Rack Installation
1200
1900
150
E
D
20
AC
305
B250
CML-45Ni2
CML-60Ni2
CML-80Ni2
CML-90Ni2
50
50
60
60
130
130
140
140
245
245
330
330
A B C D E
20
20
30
30
50
50
60
60
УСТАНОВКА ПЕЧИ
Минимальные безопасные расстояния (мм)
Печка нагревается до очень высоких температур. Чтобы избежать случайного
контакта с печью, рекомендуется установить ограждение.
Необходимо использовать кабель типа HO7RN-F или его аналог. В целях
обеспечения безопасности и надежности установка печи должна выполняться
квалифицированным электриком. Неправильное подключение может вызвать удар
током или пожар. См. электрическую схему (см. стр. 18).
Minimum safety distances (mm)
Специалисты рекомендуют устанавливать печь у ближайшей к двери стены.
Благодаря этому циркулирующий возле двери прохладный воздух смешивается с
горячим воздухом, который исходит от печи. В целях обеспечения безопасности
и удобства соблюдайте рекомендации по минимальным безопасным расстояниям
согласно Рис. 1. Учитывайте объем сауны (см. стр. 32). Не устанавливайте печь в
нише пола или стены. Размещайте только одну печь в сауне.
Чтобы печь не упала, обязательно создайте прочную основу для монтажной стойки
(например, поперечные фермы в настенных панелях) или укрепите стену толстой
доской. Прикрепите печь к стене с помощью монтажной стойки. Для крепления
стойки к стене прилагаются винты (6 шт.). Чтобы прикрепить печь к стойке,
поднимите нагреватель и установите расположенные на задней панели печи гайки в
пазы с обеих сторон в верхней части стойки. Во избежание случайного перемещения
печи закрепите хотя бы один из боковых винтов.
Рис. 1
Fig. 1
ВНИМАНИЕ!
Перед установкой печи вытащите
из нагревательных элементов
весь картон – он предназначен
для защиты исключительно при
транспортировке.
NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
Установка рамы

ENGLISH 9
Min 5
Min 20
Wall Mounting Rack Installation
1200
1900
150
E
D
20
AC
305
B250
CML-45Ni2
CML-60Ni2
CML-80Ni2
CML-90Ni2
50
50
60
60
130
130
140
140
245
245
330
330
A B C D E
20
20
30
30
50
50
60
60
It is recommended that the heater be placed on the wall nearest to the door. The air
circulation created by the door should work together with the hot air generated by the
heater. For safety and convenience, follow the minimum safety distances as provided (See
Fig 1.). Follow the cubic volumes (See page 32). Do not install the heater to the oor or
wall niche. Install only one heater in a sauna room.
Be sure to build a strong foundation for the mounting rack (e.g. cross struts in sauna
paneling) or reinforce the wall with a thick board to prevent the heater from collapsing.
Attach the heater to the wall with the aid of the mounting rack. Screws (6 pieces) are
provided for fastening of the rack to the wall. To afx the heater to the rack, lift the heater
and t the nuts that are placed at the back of the heater to the slots on both sides at the
top of the rack. Lock at least one of the side screws to prevent the heater from being
accidentally moved.
HEATER IN ISTALLATION
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 18).
Рис. 2
Fig. 2
Установка теплоотражателя
How to install Reector ВНИМАНИЕ!
Во избежание
возгорания
необходимо
установить
теплоотражатель.
NOTE!
Reector must be
installed to prevent
risk of re.
Винт
Screw
Корпус
Frame
Теплоотра-
жатель
Heat Reector
Make sure that the heat
reector shield is placed
at the back part of the
heater frame.
Убедитесь, что защитный
экран теплоотражателя
расположен в задней
части корпуса печи.
Рис. 3
Fig. 3

10 РУССКИЙ | ENGLISH
КАМНИ ДЛЯ ПЕЧИ
Загружаемые в печь камни должны сохранять достаточно тепла для эффективного испарения
попадающей на них воды и поддержания необходимой влажности в сауне. Замена камней
производится раз в год или после 500 часов эксплуатации (в зависимости от того, какое
условие наступает раньше). Мелкие осколки, отколовшиеся от камней, необходимо удалять
и заменять новыми, как указано в руководстве. При загрузке камней рекомендуется надеть
защитные перчатки для предотвращения порезов. Необходимое количество камней указано
в таблице технических характеристикна см. стр. 32 настоящего руководства.
ВНИМАНИЕ! Никогда не используйте печь без камней – это может привести
к пожару. Используйте только камни, рекомендованные SAWO. Использование
других камней может повредить нагревательные элементы и лишить вас гарантии
на печь. Не используйте керамические или другие искусственные камни!
ЗАГРУЗКА КАМНЕЙ В ПЕЧЬ
Рекомендуется промыть все камни перед загрузкой их в печь для удаления пыли и загрязнений,
которые могут вызвать неприятные запахи при первых использованиях печи. Важно загружать
камни таким образом, чтобы не блокировать свободную циркуляцию воздуха. Размещайте
камни в печи так, чтобы нагревательные элементы не были видны ни под каким углом. Не
загружайте крупные камни, которые не помещаются между нагревательными элементами. Не
загружайте в печь маленькие камни и осколки диаметром менее 35 мм, поскольку они могут
блокировать циркуляцию воздуха и привести к перегреву нагревательных элементов, а также
к их возможному выходу из строя. Размещайте камни в печи так, чтобы нагревательные
элементы не были видны ни под каким углом. Если нагревательные элементы будут
соприкасаться друг с другом, это значительно сократит их срок службы.
ВНИМАНИЕ! Поломка нагревательного элемента в связи с перегревом, вызванным
использованием камней, не предназначенных для печи, или в связи с неправильной загрузкой
камней, не является гарантийным случаем.
Перед загрузкой камней электрик должен проверить работу печи.
Проверку можно выполнить путем включения печи на короткое время без камней иубедившись,
что все нагревательные элементы нагреваются.

11
РУССКИЙ | ENGLISH
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 32, Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!

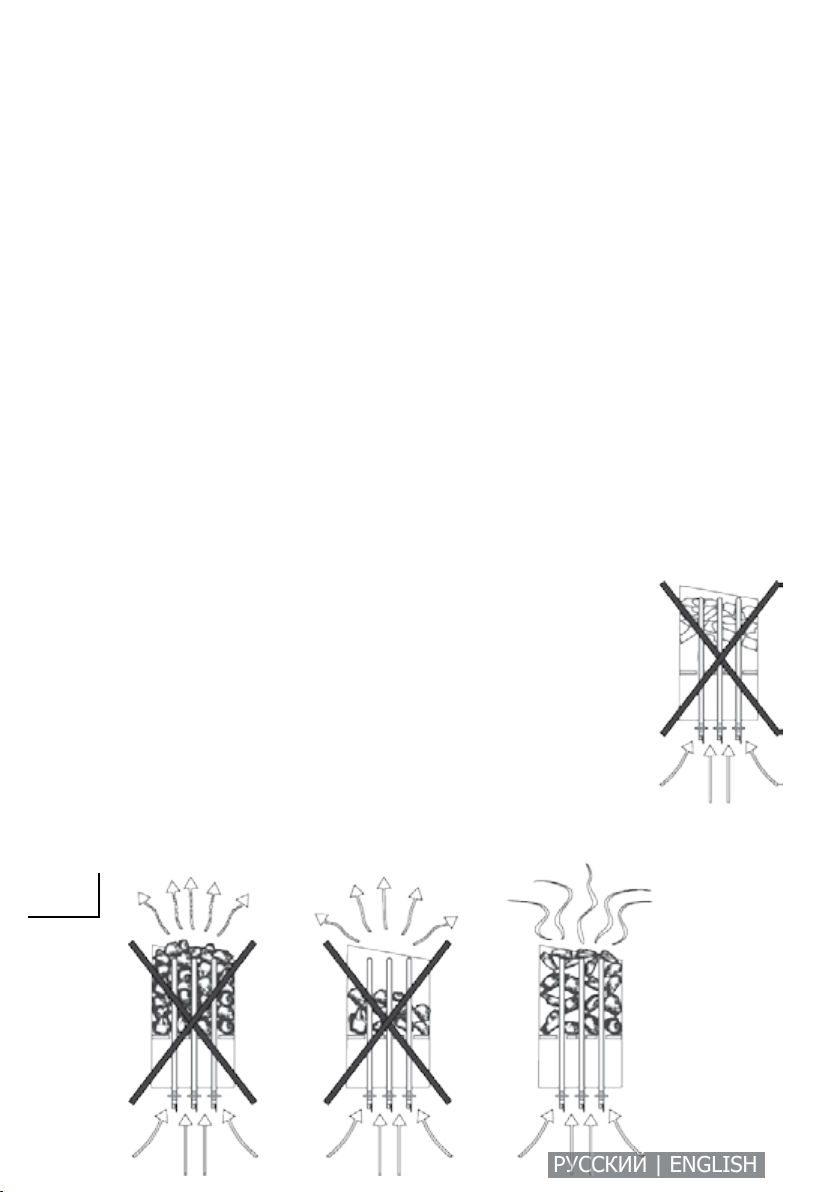

LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load the
stones to the heater so that the heating elements are not visible from
any angle. If heating elements touch each others, it will signicantly
reduce the life span of heating element.
NOTE! Heating element damage due to overheating caused by wrong kind
of stones or stones which were wrongly loaded into the heater is not covered
by the factory warranty.
Before the heater is lled with stones, electrician should test that the
heater works. Testing can be done by turning on the heater for a short
time without any stones and verifying that all heating elements are
heating up.
Рис. 4
Fig. 4

12 РУССКИЙ

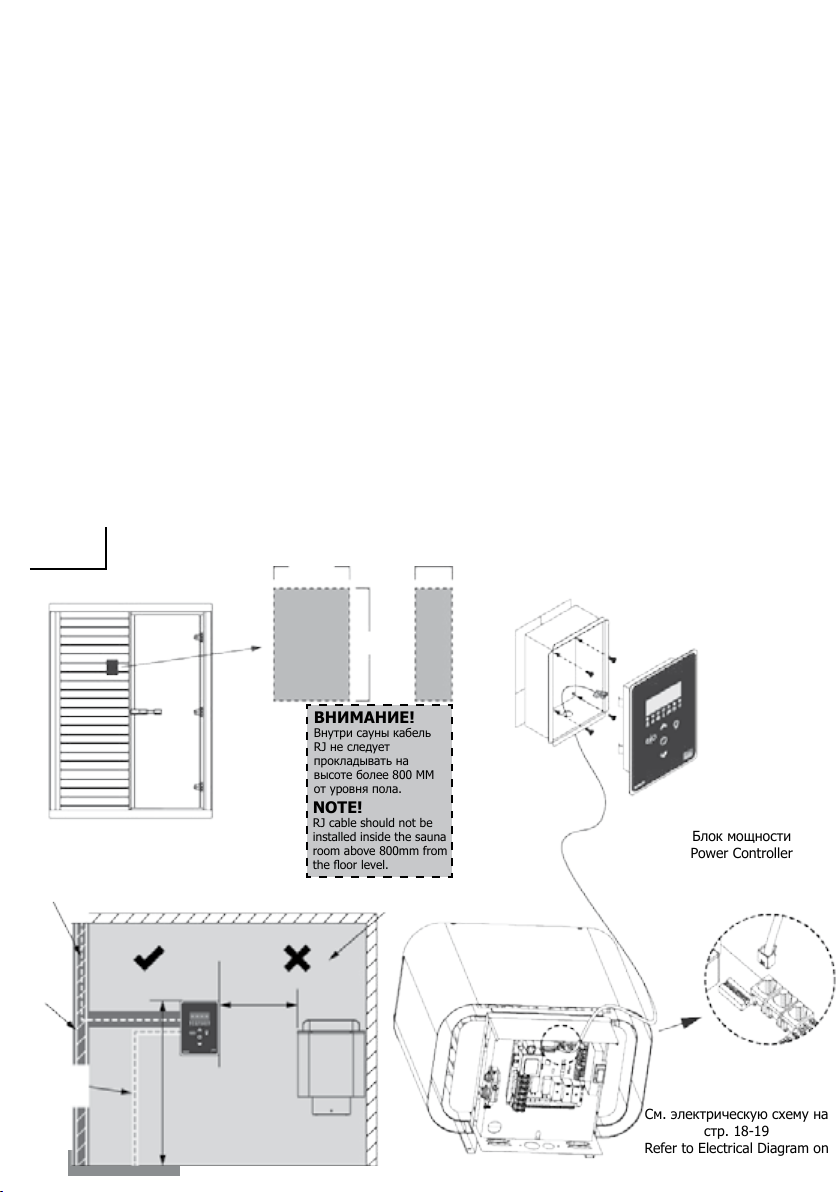

INSTALLATION OF THE CONTROL PANEL
(SEE ILLUSTRATION)
1. Mount the separate control panel in
you preferred location. Make sure that
the installation location follows the min
and max values in below image if the
separate control panel is installed inside
the sauna room.
2. Cut the wall section according to the
specications.
3. Connect the RJ12 cable provided
from the control panel to the Power
Controller.
4. Insert the casing on the cut section.
5. Screw the Control panel to the wall
with screws provided.
6. Snap the top cover of the panel to its
place.
УСТАНОВКА ПУЛЬТА УПРАВЛЕНИЯ(СМ. СХЕМУ)
1. Установите выносную панель управления
в выбранном вами месте. При установке
внутри сауны убедитесь, что выбранное
место соответствует минимальным и
максимальным значениям на схеме ниже.
2. Вырежьте фрагмент стены согласно
параметрам.
3. Подключите панель управления к блоку
мощности кабелем RJ12.
4. Вставьте корпус в вырезанный участок.
5. Прикрутите панель управления к стене
с помощью прилагаемых винтов.
6. Защелкните лицевую крышку панели
на свое место.
Рис. 5
Fig. 5

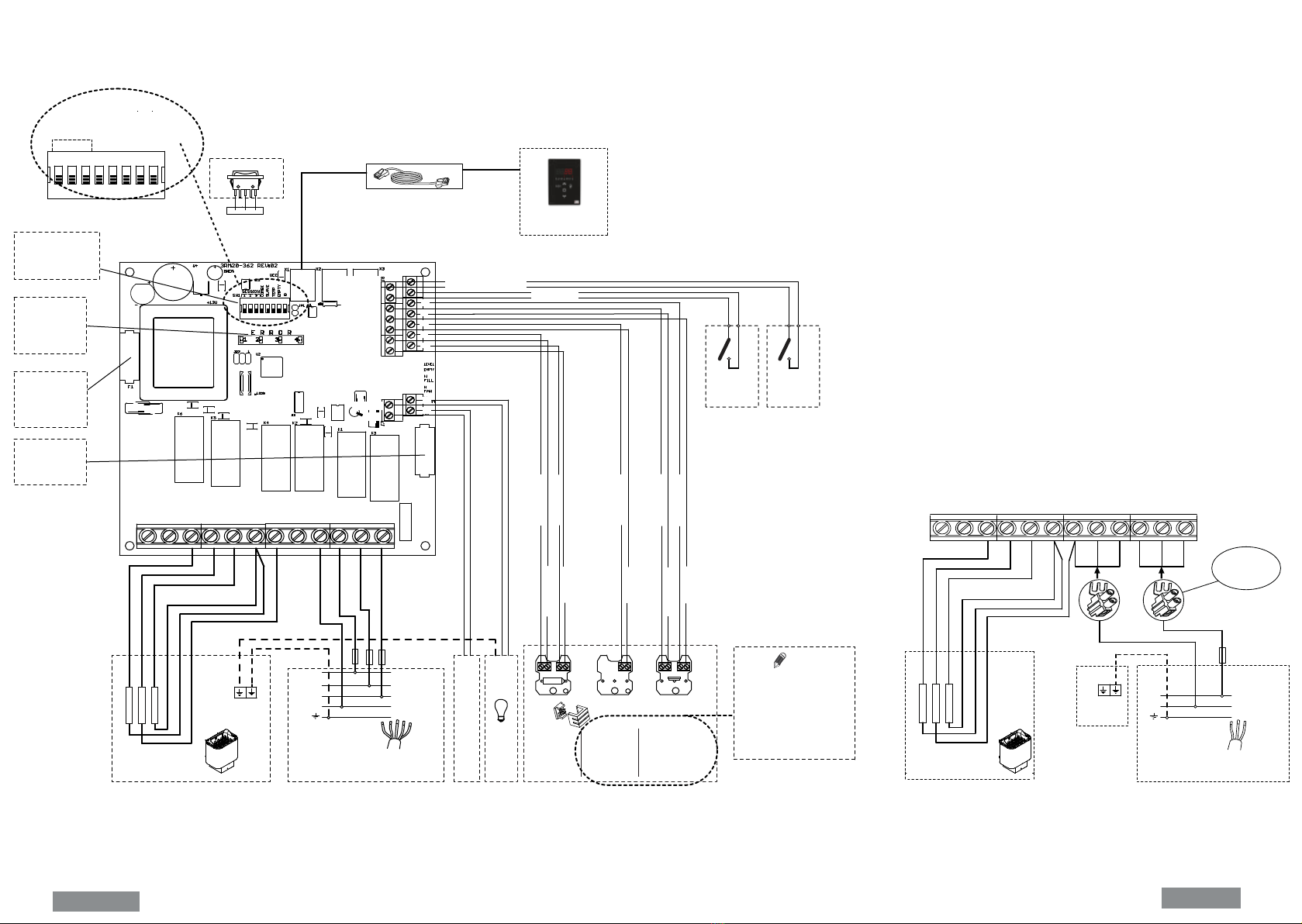

См. электрическую схему на
стр. 18-19
Refer to Electrical Diagram on
pages 18-19
NOTE!
RJ cable should not be
installed inside the sauna
room above 800mm from
the oor level.
ВНИМАНИЕ!
Внутри сауны кабель
RJ не следует
прокладывать на
высоте более 800 MM
от уровня пола.
Блок мощности
Power Controller
3.
Saunova 2.0
4.
5.
6.
1.
2.
ВНУТРИ САУНЫ
81 mm
130 mm
37 mm
(Вырезка)
(Cut)
INSIDE THE SAUNA ROOM
OUTSIDE THE SAUNA ROOM
СНАРУЖИ САУНЫ
Кабель RJ внутри стены
Макс. 800 мм от
пола
HEATER
FLOOR
ПОЛ
Мин. 600 мм
Inside the wall RJ cable
Insulation
Max. 800mm from the
floor
Min. 600mm ПЕЧЬ
USER INTERFACE
ПУЛЬТ УПРАВЛЕНИЯ
SEPARATE CONTROL INTERFACE
ПУЛЬТ УПРАВЛЕНИЯ
Casing
Корпус
Лицевая
Top cover
Do not installl
RJ cable
on this area
OK to install
in the surface
with moulding

ENGLISH 13
Поместите датчик над печью (см. Рис. 6).
Не размещайте датчики рядом с вентиляционными отверстиями:это охлаждает
их,из-за чего отображается неправильная температура, и печь может перегреться.
SENSOR
ДАТЧИК
Place the sensor over the heater. (See g. 6)
Do not place the sensors near the air ventilation. The closeness of the air vent cools
down the sensor. Thus, an incorrect temperature is displayed and the heater may over-
heat.
NOTE!
Do not place the sensors too near to air ventila-
tion (not under 1000mm) or not under 500mm
from air ventilation, which is directed away from
sensors.
ВНИМАНИЕ!
Не размещайте датчики на расстоянии менее
1000 мм от ненаправленного вентиляционного
отверстия или на расстоянии менее 500
мм от вент. отверстия, обращенного в
противоположную от датчика сторону.
Min. 1000mm
Min. 1000mm
See Airvent
illustration
См. схему
вентиляционног
о отверстия
Рис. 6
Fig. 6
Датчик
Sensor
Датчик
Sensor
ВЕНТИЛЯЦИОННОЕ
ОТВЕРСТИЕ
AIR VENT
ВЕНТИЛЯЦИОННОЕ
ОТВЕРСТИЕ
AIR VENT
ПОТОЛОК
CEILING
Вид сверху
Top view Вид сбоку Side view
СТЕНА
WALL
СТЕНА
WALL
ПОЛ
FLOOR
ПОЛОЖЕНИЕ ДАТЧИКА
SENSOR LOCATION
Установка вентиляционного
отверстия
Air vent installation
Ненаправленный
поток воздуха
Non-directed
airow
Directed airow
Направленный
поток воздуха
Датчик
Sensor
Sensor
Датчик
Датчик
температуры
Temperature Sensor
ВЕНТИЛЯЦИОННОЕ
ОТВЕРСТИЕ
AIR VENT

14 РУССКИЙ
ДАТЧИК ДВЕРИ
В саунах для коммерческого использования рекомендуется установить датчик двери.
Если дверь открывается в период обратного отсчета таймера, предварительный
запуск отключается.
Дверной датчик также обеспечивает, чтобы дверь не оставалась долго открытой
при включенной печи. Если каменка запущена, и дверь открывается более чем на 15
минут, на дисплее отображается предупреждающий пользователя сигнал и надпись
«oPEn» («ОТКРЫТО»). Печь при этом автоматически выключается.
ВЕНТИЛЯТОР (ДОП. ФУНКЦИЯ)
Функцию вентилятора можно активировать только в том случае, если в блоке
управления имеется функция комби.
Вентилятор можно включать и выключать по желанию. Его максимальная мощность
– 100 Вт при 230 В переменного тока.

ENGLISH 15
DOOR SENSOR
In other than household use, it is recommended to install door sensor. The door sensor
disables all pre-run operations if the door is opened while the pre-run countdown is active.
The door sensor also ensures that the door is not open for long periods of time when
the heater is on. If the heater is on and the door is open for more than 15minutes, an
alarm and “oPEn” will be displayed to warn the user. The heater will be switched off
automatically.
FAN FEATURE (OPTIONAL)
The fan function can only be activated if the combi feature is present on the control unit.
Fan can be switched On/Off. The maximum power is 100W with 230 VAC.

16 РУССКИЙ | ENGLISH

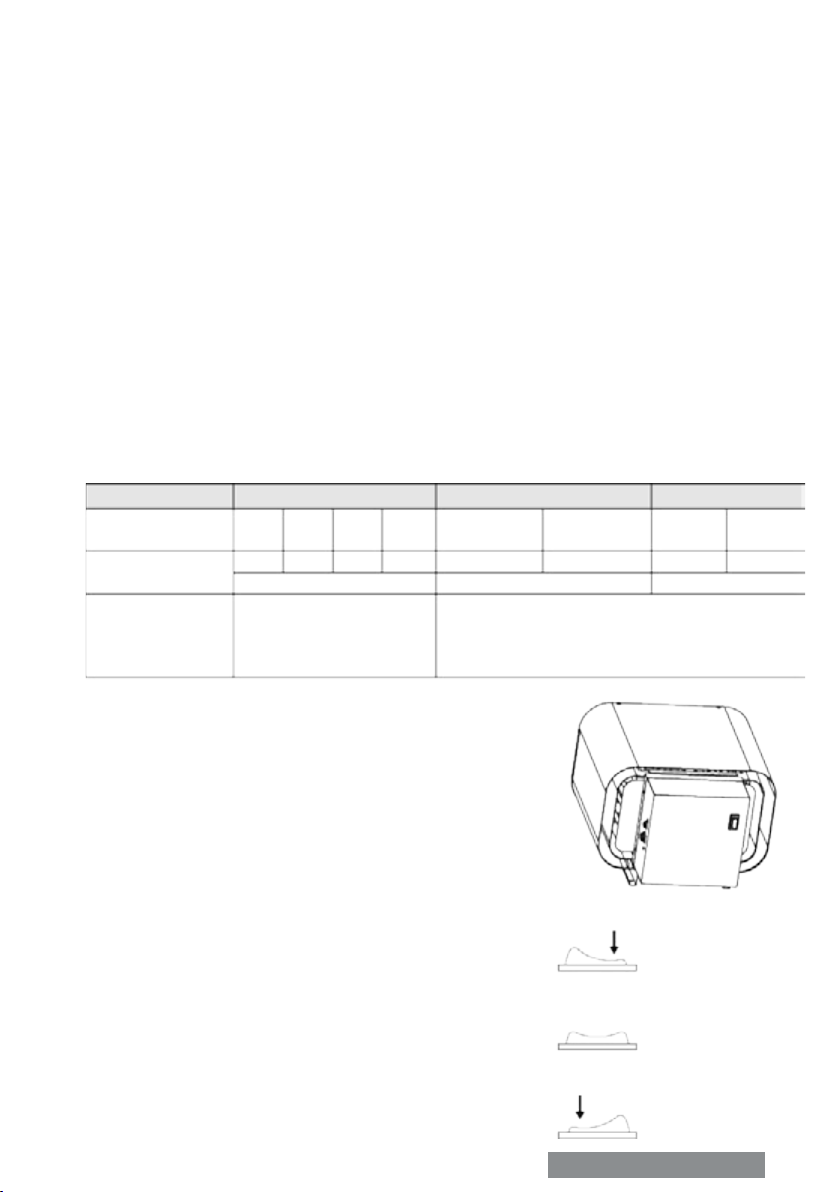

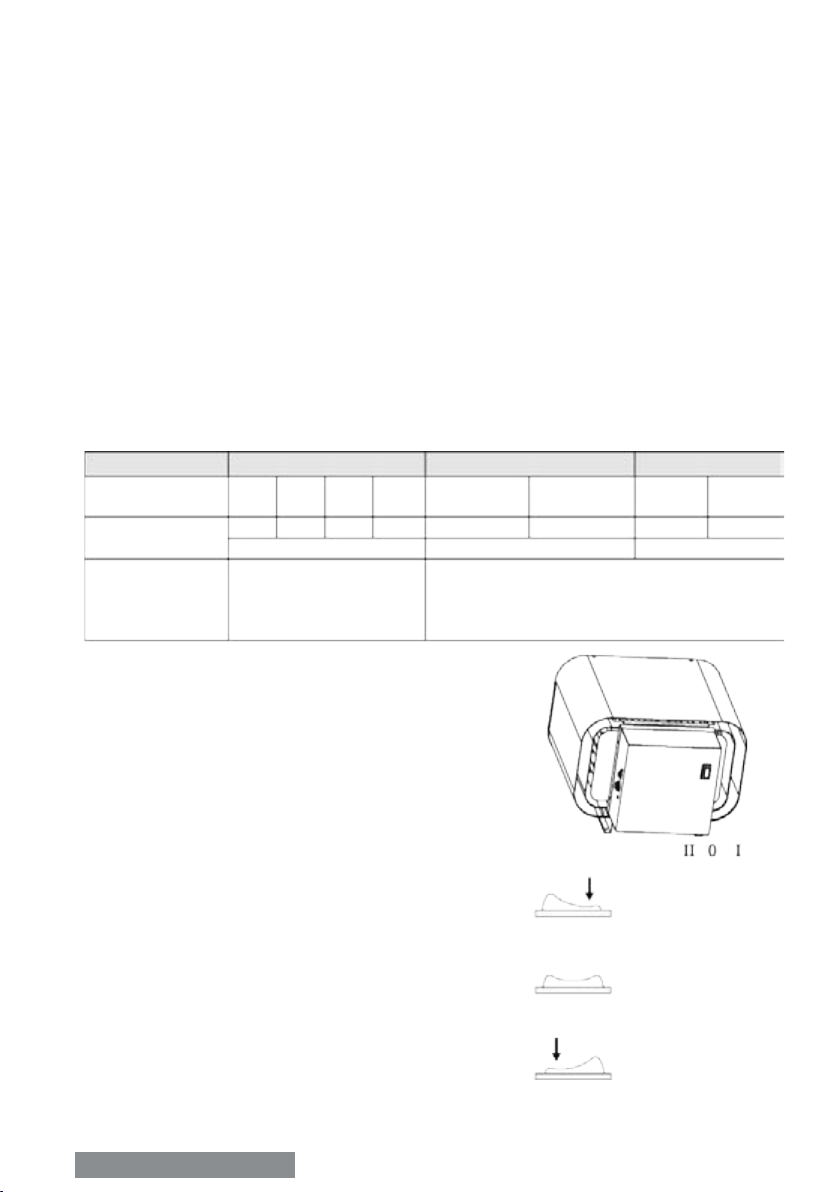

0Pois päältä=
=
=
Valot päällä
Ohjauskeskus
päällä
II
I
99 tuntia
Maksimi päälläoloaika
Maksimi
esiajastusaika
DIP-kytkin
1,2,3
1 tunti
Saunan päälläoloaika Kiukaan päälläoloaika Saunan päälläoloaika
2 tuntia 4 tuntia
001 010 011 000 100 101 110 111
6 tuntia 8 tuntia 12 tuntia 18 tuntia 24 tuntia
5t 15min-
höyry
5t 45min-
höyry
Sauna Tyyppi Kotisauna Hotellit, kerrostalot Yleinen sauna
МАКСИМАЛЬНАЯ ПРОДОЛЖИТЕЛЬНОСТЬ СЕАНСА
Максимальная продолжительность сеанса зависит от назначения сауны. Общее время
посещения сауны для домашнего использования ограничено 6 часами, включая
предварительный запуск и длительность самого сеанса*. Заводская настройка для блока
управления – 6 часов.
Для совместного многоквартирного использования, отелей и аналогичных мест время работы
печи ограничено 12 часами, включая предварительный запуск и длительность самого сеанса.
Продолжительность работы печи общественной сауны может составлять 18 или 24 часа.
Обратите внимание, что если продолжительностью работы печи в общественной сауне
установлено 24 часа, она будет включена постоянно, и за ней нужно постоянно следить.
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ПЕЧИ
*) IEC 60335-2-53
Максимальное время пребывания во включенном состоянии задается DIP-переключателем
блока мощности (см. также настройки продолжительности сеанса DIP-переключателя на
стр. 20). Менять настройки должен только квалифицированный электрик. При настройке
DIP-переключателя необходимо соблюдать стандарты и правила страны, в которой
устанавливается блок управления. Время по умолчанию составляет 6 часов. См. таблицу
ниже.
Главный переключатель печи находится в ее
нижней части.С его помощью вы можете отключить
всю электронику от источника питания.
Чтобы запустить устройство, нажмите первую
клавишу кнопки в первое положение (положение
переключателя I). В этом положении все функции
блока управления работают нормально.
В случае поломки нажмите на левую клавишу
кнопки переключателя блока управления, чтобы
вернуть его в среднее положение (положение
переключателя 0).
Теперь устройство полностью выключено.
Чтобы включить свет в сауне не включая печь,
нажмите на левую клавишу кнопки, переводя ее во
второе положение (положение переключателя II).

ENGLISH 1918 РУССКИЙ
ELECTRICAL DIAGRAM
ЭЛЕКТРИЧЕСКАЯ СХЕМА
4 m
L1
L2
L3
N
PE
Power Supply
PE
Ground
100 W
AC1
Light
T/H Sensor
Sensors
FUS TS
FUS TS
14 1423 23
FUS TS
14
TS1 TS2
For DIP switch
setting refer to
page 21
Error
Indicator
LEDs
Fuse Glass
Light
1000 mA
Fuse Glass
400V 3N~
50/60Hz
400V 3N~
50/60Hz
Max. 9.0 kW
Control Unit
Main Switch
BROWN BLACK BLUE
1 1 0 1
5 core cable
Saunova 2.0
User Interface
TB: Control of Heating
Sauna Heater
Max 9,0 kW
1 11 3
2
SAFETY
SWITCH
REM ON
43424
REM ON
SAFETY SWITCH
EMPTY SAFETY
SESSION
TEMP SLAVE COMBI
1 2 3
TB
LIGHT
NN
Note:
RJ Data Cable
REMOTE
ON
SWITCH
SAFETY
SWITCH
BLACK BROWN WHITE WHITE
BLUE
BLACK BROWN WHITE BLUE
BLUE
UB N U V W N N N N R-in S-in T-in
F3
K3 RS1
RS1
RS3
K1
K2
K4
K5
K6
J4 J3 J2 J1
CONTROL
A A
SAU-UI-V2
Primary
Supply
160 mA
The cable must
be HO7RN-F
type or its
equivalent.
Do not connect both
Optional Sensors
same time. Only
one of the optional
sensors at a time is
allowed.
Optional
Temperature &
Humidity Sensor
for Bench Area
Optional
Temperature
Sensor for
Bench Area
Temperature
Sensor
with Fuse
230V 1N~
50/60Hz
Max. 9.0 kW
230V 1N~
50/60Hz
3 core cable
Single phase
Used for
PE
Ground
L1
N
PE
Sauna Heater
Max 9,0 kW
UB N U V W N N N N R-in S-in T-in
J4 J3 J2 J1
Power Supply
The cable must
be HO7RN-F
type or its
equivalent.
TS1
Температурный
датчик
с предохранителем
TB: Управление нагревом
TS2
Дополнительный
датчик
температуры
для полков
Т/Н
датчик
дополнительный
датчик температурыи
влажности

17
РУССКИЙ | ENGLISH
0 =
=
=
II
I
OFF
LIGHT ON
UNIT ON
0II I
Sauna Type Domestic sauna Hotels, Condominiums Public sauna
DIP switch
1,2,3
1h
Sauna on-time Heater on-time Session time
2h 4h
001 010 011 000 100 101 110 111
6h 8h 12h 18h 24h
5h 15min-
sauna
5h 45min-
sauna
Max. time
Max. pre-run time 99h
MAXIMUM SESSION TIME
The maximum sauna session time depends on the purpose of the sauna. For domestic use,
the total on-time of the sauna is limited to 6 hours. It includes pre-run time and the session
time*. The factory setting for the control unit is 6 hours.
For condominiums, hotels and similar locations, the operating period of the sauna heater is
limited to 12 hours, including the pre-run time and the session time.
For public sauna, the operating period of the sauna heater can be either 18 or 24 hours. Please
note, if the public sauna is set to 24 hours, it will be on constantly. It needs to be continuously
attended.
THE HEATER MAIN SWITCH
The heater main switch can be found on the lower part of
the heater. Using this switch, you can isolate the electronics
from the mains power supply.
In order to put the unit into operation, switch to the rst
position (switch position I). In this switch position all control
unit’s functions work normally.
In case of breakdown, press the control unit switch on the
left part of the rocker to the middle position (switch position
0). The unit is now completely switched off.
In order to switch on the light in the sauna when the unit
is switched off, press on the left part of the rocker to the
second position (switch position II). Quality requirements
for water which is thrown to the heater.
*) IEC 60335-2-53
The maximum heater on-time is set by the switches on DIP switch in the power controller, (See
also DIP switch session time settings in page 21). Only a qualied electrician can change the
settings. The standards and regulations of the country where the control unit is installed must
be followed when setting the DIP switch. Default time is 6 hours. See table below.

20 РУССКИЙ
DIP-ПЕРЕКЛЮЧАТЕЛЬ
ФУНКЦИИ DIP-ПЕРЕКЛЮЧАТЕЛЯ
В DIP-переключателе № 8 в положении ВКЛ включается функция аварийного выключения,
а в положении ВЫКЛ – дверного выключателя. Одновременно две эти функции работать
не могут.
*Аварийный выключатель
Функция аварийного выключения направлена на пусковое устройство и прерывает
соединение печи при попадании в нее постороннего воспламеняющегося предмета.
**Дверной выключатель
Установите датчик двери и подключите его к блоку управления. Когда дверь открывается,
в блок управления поступает сигнал. Если дверь откроется во время предварительного
запуска, система управления выключится. Если дверь остается открытой более 15 минут
при включенной системе управления, она выключится и снова включится, когда дверь
закроется.
ПРОДОЛЖИТЕЛЬНОСТЬ СЕАНСА
Продолжительность сеанса в соответствии с предпочтениями пользователя можно
установить с помощью DIP-переключателей длительности сеанса на плате блока мощности.
1=
=
ON
OFF 0
DIP-переключатель
№Функция ВКЛ ВЫКЛ
1
Продолжительность
сеанса Переключатель
1
Переключатель
2
Переключатель
3
1 ч
2 ч
4 ч
6 ч
8 ч
12 ч
18 ч
24 ч
0
0
0
0
1
1
1
1
0
1
1
0
0
0
1
1
1
0
1
0
0
1
0
1
Slave
- - -
*Аварийный выключатель
Режим комби ВЫКЛ
Осн. блок мощности
**Дверной выключатель
Доп. блок мощности
Комбинированная печь с 2
сигналами (пусто/уровень)
для определения
уровня воды
Комбинированная печь с 1
сигналом для определения
уровня воды
Режим комби ВКЛ
2
3
4
5
6
7
8
Session time
Session time
Session time
Combi mode
Empty
Safety/door switch
EMPTY SAFETY SLAVE COMBI
SESSION

ENGLISH 21
Session
Time
Switch
2
Switch
1
Switch
3
1=
=
ON
OFF 0
DIP Switch # Function ON OFF
1
1h
2h
4h
6h
8h
12h
18h
24h
0
0
0
0
1
1
1
1
0
1
1
0
0
0
1
1
1
0
1
0
0
1
0
1
Session time
Session time
Session time
Combi mode
Slave
- - -
Empty
Safety/door switch *Safety switch
Combi mode OFF
Controller
**Door switch
Contactor
Combi heater with
1 signal (Wm) for
water level detection
Combi heater with
2 signal (Empty & Level)
for water level detection
Combi mode ON
2
3
4
5
6
7
8
EMPTY SAFETY SLAVE COMBI
SESSION
DIP SWITCH
DIP SWITCH FUNCTIONS
In DIP switch #8, the Safety Switch function is available when it is switched ON and Door
Switch function when it is OFF. Both functions cannot work at the same time.
*Safety Switch
The safety switch function is for a triggering device that will cut the heater connection when a
combustible foreign object is thrown to the heater.
**Door Switch
Install a door sensor and connect it to the control. A signal is channel to the control when the
door is open. The control will switch OFF when the door is open during PRE-RUN MODE. When
the control is in ON MODE and the door was left open for more than 15mins, the control will
switch OFF and turn ON again when the door is close.
SESSION TIME
Session time can be set according to user preference by session dip switches on the power
controller board.
