Sawo SCANDIA SCA-45NB User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
SCANDIA HEATER
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
SCA-45NB
SCA-45NS
SCA-60NB
SCA-60NS
SCA-80NB
SCA-80NS
SCA-90NB
SCA-90NS
AVAILABLE AS:
• PREMIUM
• TRENDLINE
• FIBERCOATED
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen
käyttöönottoa.
Congratulations on your purchase of
SAWO sauna heater!
Please read the manual carefully before
using the heater.
Vastukset
Heating Elements
Termostaatti
Thermostat
Ylikuumenemissuojan
palautuspainike
Reset Button Hole
Sarjanumero
Serial Number
Ajastin
Timer

SUOMI
2
KATSO OHJEISTA TÄRKEÄT
LISÄOHJEET
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
PEITTÄMINEN AIHEUTTAA
PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
Turvaohjeet.................................................................. 4
Käyttäjälle: .................................................................. 4
Asentajalle:.................................................................. 6
Kiukaan asentaminen................................................... 8
Kytkentäkaavio............................................................10
Tekniset tiedot.............................................................11
Ohjauskeskuksen kätisyyden muuttaminen...................12
Kiuaskivet ...................................................................14
Kivien latominen kiukaaseen.........................................14
Ohjaussäätimet ...........................................................16
Termostaatti................................................................16
Ajastin........................................................................16
Saunahuoneen lämmitys ..............................................16
Eristys ........................................................................18
Ilmanvaihto.................................................................18
Scandia kiukaan varaosat.............................................20
Häiriötilanne................................................................20
SISÄLLYSLUETTELO

ENGLISH
3
TABLE OF CONTENTS
Safety instructions ........................................................ 5
For user:...................................................................... 5
For technicians:............................................................ 7
Heater Installation........................................................ 9
Electrical diagram ........................................................10
technical data .............................................................11
Repositioning of the Built-In Control Unit......................13
Heater Stones .............................................................15
Loading stones into the heater .....................................15
Control Settings...........................................................17
Thermostat .................................................................17
Timer .........................................................................17
Heating of the Sauna...................................................17
Insulation ...................................................................19
Air Ventilation..............................................................19
ScandiA Heater Spare Parts..........................................21
Malfunctions................................................................21

SUOMI
4
TURVAOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta ki-
ukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta saa
käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa suorittaa puhdistamista ja käyttäjän huoltotoimenpiteitä ilman
valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa kiukaan.
• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu 16
• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle kytkemistä.

ENGLISH
5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Donotcovertheheater.Itmaycauseare.
• Donotusetheheaterasclothesdryer.Itmaycausere.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g) . From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay inside the
sauna room while performing the operation. See page 19
• Makesurethatnoammableobjectshavebeenplacedontheheaterbefore
activating the preset time function or the stand-by mode for the remote operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan käyttöohjeesta.
Katso sivu 8
• Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan
tuleva raitisilma ei vaikuta niiden toimintaan. Käyttäessä erillistä ohjausta, tulee
ohjauskeskus ja ohjauspaneeli asentaa saunan ulkopuolelle.
• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä päälle
kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin, joka kytkee
pois päältä kaikki esiajastustoiminnot kun kiuas on valmiustilassa ja saunan ovi
avataan.Älä laita puita sähkökiukaalle.
• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maximi ja minimi
koot. Katso sivu 11
• Varmista, että saunan ilmanvaihto on riitävä ja asianmukainen. Katso sivu 20

ENGLISH
7
For technicians:
• Wiringandrepairsmustbedonebyacertiedelectrician.
• Follow the Minimum Safety Distances when mounting the heater. See page 9
• The electronic sensor and electornic heating system should be mounted in a way so
that incoming air will not interfere with it. If using separate control, the controlunit
and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on by
aseparateremote-controlsystem,thedoorofthesaunaroommustbettedwithan
interlock such that the stand-by mode setting for remote operation is disabled if the
sauna door is opened when the stand-by mode setting for remote operation is set.
• Observethespecicationsonvolumesofthesaunacabin.Seepage11
• Observethespecicationsonventilationofthesaunacabin.Seepage21

SUOMI
8
Telineen asentaminen
Wall Mounting Rack Installation
1900
150
1200
A
20
20
225
380
BD
C
60
60
60
60
50
50
50
50
135
135
135
135
155
155
235
235
A B C D
SCA-45NB
SCA-60NB
SCA-80NB
SCA-90NB
SCA-45NS
SCA-60NS
SCA-80NS
SCA-90NS
100
100
100
100
100
100
100
100
185
185
185
185
155
155
235
235
A B C D
SCA-30NB 100 100 185 185 SCA-30NS 60 50 135 155
KIUKAAN ASENTAMINEN
On suositeltavaa sijoittaa kiuas oven viereiselle seinälle. Näin oven aikaansaama ilmankierto
yhdistyy kiukaasta tulevaan höyryyn. Asennettaessa kiuasta noudata vähimmäisetäisyyksiä
turvallisuussyistä (ks. kuva). Noudata annettuja kuutiotilavuuksia (Katso sivu 11). Kiuasta ei saa
asentaa syvennykseen. Saunaan saa asentaa vain yhden sähkökiukaan.
Varmista että seinä, johon asennat kiinnitystelineen on tarpeeksi tukeva (esimerkiksi vahvistukset
paneelissa) tai tue seinä paksulla levyllä estääksesi kiukaan putoamisen. Kiinnitä kiukaan teline
seinään. Ruuvit (6 kpl) ovat mukana telineen asentamista varten. Ripustaaksesi kiukaan telineeseen,
nosta kiuas ja sovita kiukaan takana olevat kannattimet telineen yläosassa oleviin uriin. Kiristä
vähintään yksi sivuruuvi estääksesi kiukaan liikkumisen.
Kiuaskytkennät saa tehdä ainoastaan valtuutettu sähköasentaja turvallisuuden ja luotettavuuden
varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu 10
kytkentäkaavio).
Sähkökaapeli pitää yhdistää ohjausyksikön sisällä olevaan riviliittimeen kaapelikotelon läpi. Johdon
täytyy olla tyyppiä HO7RN-F tai vastaava. Tehdäksesi tämän ohjausyksikkö pitää avata (Katso sivu
12). Ensiksi, vedä lämpötilansäätimen nuppi pois löytääksesi ruuvit, jotka pitävät suojakuorta
paikoillaan. Toiseksi, avaa nupin alta löytämäsi ruuvit sekä ohjausyksikön pohjasta (molemmilta
puolilta). Irrota suojakuori ja asenna sähkökaapeli kaapelikoteloon työntämällä se pohjassa olevan
reiän läpi (Katso sivu 12). Asenna kaapelit tiukasti riviliittimeen. Laita suojakuori, ruuvit ja
lämpötilansäätimen nuppi takaisin paikoilleen.
Käytettäessä kiuas on erittäin kuuma. Välttääksesi kosketuksen kuuman kiukaan kanssa, on
suositeltavaa, että sen ympärille asennetaan suojakaide. Varaa ajastin- ja termostaattisäätimien
käytölle tarpeeksi tilaa (Katso sivu 16).
Kuva 1
Fig. 1

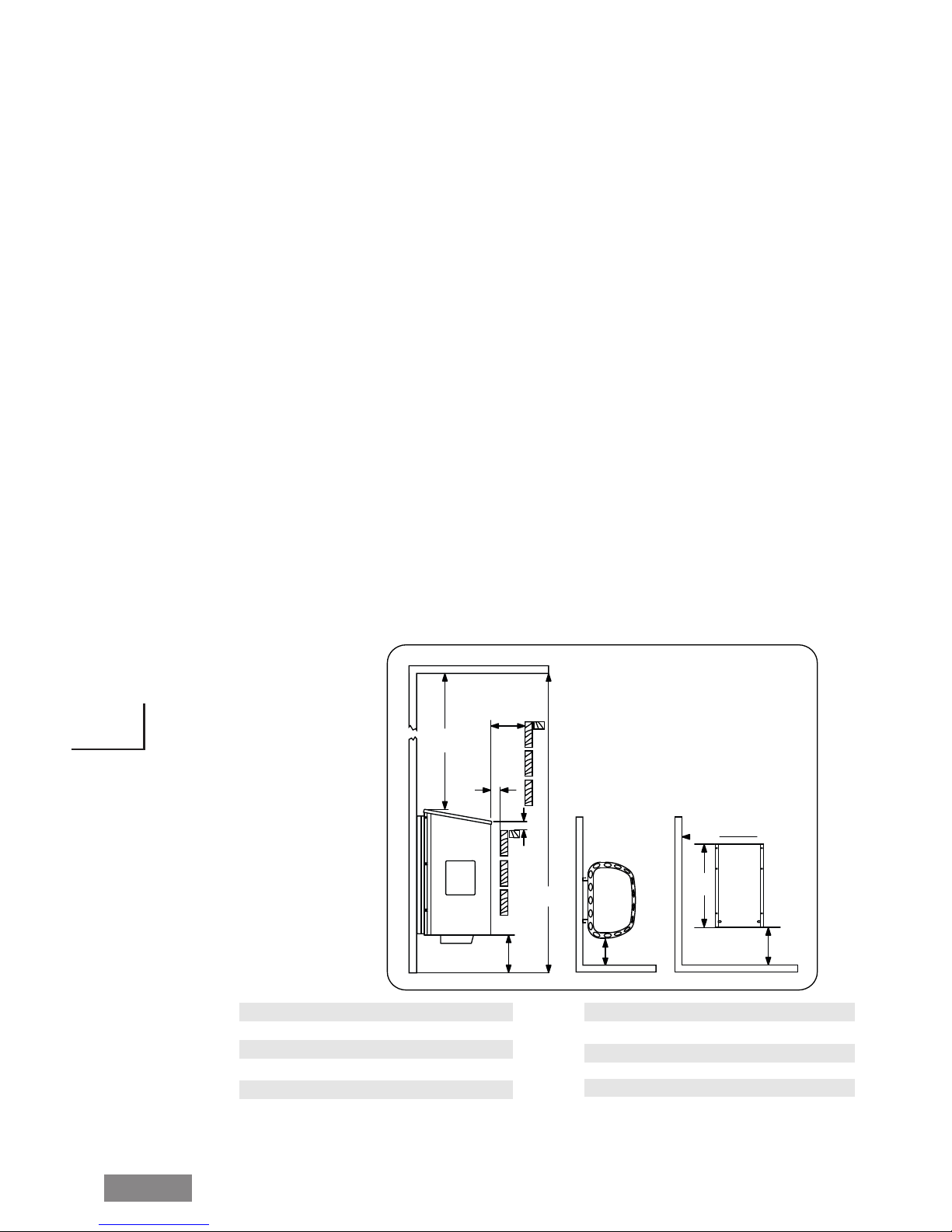

Minimum Safety Distance (mm)
Vähimmäisturvaetäisyydet (mm)

ENGLISH
9
Telineen asentaminen
Wall Mounting Rack Installation
1900
150
1200
A
20
20
225
380
BD
C
60
60
60
60
50
50
50
50
135
135
135
135
155
155
235
235
A B C D
SCA-45NB
SCA-60NB
SCA-80NB
SCA-90NB
SCA-45NS
SCA-60NS
SCA-80NS
SCA-90NS
100
100
100
100
100
100
100
100
185
185
185
185
155
155
235
235
A B C D
SCA-30NB 100 100 185 185 SCA-30NS 60 50 135 155
HEATER INSTALLATION
It is recommended that the heater be placed on the wall nearest to the door. The air circulation
created by the door should work together with the hot air generated by the heater. For safety
and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic
volumes(Seepage11).Donotinstalltheheatertotheoororwallniche.Installonlyoneheater
in a sauna room.
Be sure to build a strong foundation for the mounting rack (e.g. cross struts in sauna paneling) or
reinforce the wall with a thick board to prevent the heater from collapsing. Attach the heater to the
wall with the aid of the mounting rack. Screws (6 pieces) are provided for fastening of the rack to
thewall.Toafxtheheatertotherack,lifttheheaterandtthenutsthatareplacedattheback
of the heater to the slots on both sides at the top of the rack. Lock at least one of the side screws
to prevent the heater from being accidentally moved.
Acertiedelectricianmustdotheinstallationoftheheatertoensuresafetyandreliability.Improper
electricalconnectionscancauseelectricshockorre.RefertotheelectricaldiagraminFig.6.
An electrical supply cable must be connected to the terminal block inside the control unit through
the cable channel. The cable must be HO7RN-F type or its equivalent. To connect the cable, the
control unit must be opened (See page 12). First, pull the temperature knob outward to uncover
the screws that hold the plastic cover. Second, remove the set of screws under the temperature
knobandatthebottom(bothsides)ofthecontrolunit.Detachthefrontplasticcoverandnally
insert the electrical supply cable into the cable channel by simply slipping it through the hole at the
bottom of the channel towards the opening at the other end (See page 12). Install the cables
tightly to the terminal block. Put back the front plastic cover, screws and temperature knob.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is recommended
that a heater guard be provided. Reserve enough space for operation of the timer and thermostat
knobs.
Kuva 2
Fig. 2

SUOMI | ENGLISH
10
SCA-45NB
SCA-60NB
SCA-80NB
SCA-90NB
NL1 L2 L3
400V 3N~
M
a1 aB1A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
N K
PL
PL
(230V)
J1
(PREMIUM ONLY)
SCA-45NS
SCA-60NS
SCA-80NS
SCA-90NS
400V 3N~
NL1 L2L3
H1
H2
H3
KYTKENTÄKAAVIO
ELECTRICAL DIAGRAM
Kuva 3
Fig. 3
3 VAIHE 3 PHASE
AJASTIN
TIMER TERMOSTAATTI THERMOSTAT
SENSORI
SENSOR
Sähkölämmityksen
ohjaus
Control of Electric
Heating in the household
(usage is optional)
Erillinen ohjausyksikkö
Separate Control Unit

SUOMI | ENGLISH
11
SCA200 SCP200 SCA266 SCA300
4.5 kW
6.0 kW
8.0 kW
9.0 kW
4.5 kW
6.0 kW
8.0 kW
9.0 kW
SCA-45NB
SCA-60NB
SCA-80NB
SCA-90NB
SCA-45NS
SCA-60NS
SCA-80NS
SCA-90NS
3 x 1.5 kW
3 x 2.0 kW
3 x 2.66 kW
3 X 3.0 kW
3 x 1.5 kW
3 x 2.0 kW
3 x 2.66 kW
3 X 3.0 kW
3
5
7
8
3
5
7
8
6
8
13
14
6
8
13
14
290
290
290
290
290
290
290
290
450
450
520
520
450
520
520
520
5 x 1.5
5 x 1.5
5 x 2.5
5 x 2.5
5 x 1.5
3 x 1.5
5 x 2.5
5 x 2.5
515
515
515
515
410
410
410
410
8 + 4h
8 + 4h
8 + 4h
8 + 4h
18-22 kg
18-22 kg
18-22 kg
18-22 kg
18-22 kg
18-22 kg
18-22 kg
18-22 kg
3x10
3x10
3x16
3x16
3x10
3x10
3x16
3x16
SCA150
SCA200
SCA266
SCA300
SCA150
SCA200
SCA266
SCA300
400V 3N~
400V 3N~
400V 3N~
400V 3N~
400V 3N~
400V 3N~
400V 3N~
400V 3N~
SCA150
Kuva 4
Fig. 4
Vastukset
Heating Elements
TEKNISET TIEDOT
TECHNICAL DATA
KIUAS
MALLI
HEATER
MODEL
KIUKAAN KOKO
SIZE OF HEATER
JÄNNITE
SUPPLY
VOLTAGE
KIVET
STONES
OHJAUS
CONTROL
SULAKE
FUSE
SAUNAN
TILAVUUS
SAUNA ROOM
JOHDON
POIKKIPINTA
SIZE OF WIRE
VASTUS
HEATING ELEMENT
TYYPPINUMERO
TYPE MAX
LEVEYS
WIDTH
SYVYYS
DEPTH
KORKEUS
HEIGHT
kW
kW kW MIN (m³) (mm) (kg) (AMP.)(mm²)
erillinen
separate
erillinen
separate
erillinen
separate
erillinen
separate

SUOMI | ENGLISH
12
OHJAUSKESKUKSEN KÄTISYYDEN MUUTTAMINEN
Jos haluat siirtää ohjausyksikön kiukaan toiselle puolelle (oikealle tai vasemmalle):
1. Irrota termostaatin nuppi (kuva A), ja ruuvit jotka pitävät muovikantta paikoillaan.
2. Avaa ruuvit joilla ohjausyksikkö on kiinnitetty (kuva A).
3. Vedä ohjausyksikön yläreunaa ulospäin ja siirrä ohjausyksikkö kiukaan toiselle
puolelle. (kuva B)
4. Asenna ensin ohjausyksikön alareuna paikoilleen, huomioiden siellä olevat hakaset.
5. Asenna ohjausyksikön yläreuna erittäin varovasti paikoilleen ja kiristä ruuvit.
6. Varmista että anturit ovat oikein sijoitettu (kuva C).
7. Asenna muovikansi ja säätönuppi paikoilleen.
Kuva 5A
Fig. 5A
Kuva 5B
Fig. 5B
Kuva 5C
Fig. 5C
Ohjausyksikön avaaminen
Opening of the Control Unit
Kaapelin yhdistäminen
Cable Connection
Piirretty ylösalaisin
Drawn upside-down for a
clear view
Ohjausyksikön kätisyyden vai-
htaminen
Repositioning the Built-in-Control
Unit
REPOSITIONING THE BUILT-IN CONTROL UNIT
OHJAUSKESKUKSEN KÄTISYYDEN MUUTTAMINEN

ENGLISH
13
REPOSITIONING OF THE BUILT-IN CONTROL UNIT
If you want to transfer the control unit to the other side (right or left):
1. Pull out the thermostat’s knob (Fig. A) and open the screws, which are holding the
front cover.
2. Open the screws which are holding the control unit (Fig. B).
3. Pull outwards the control unit’s upper edge and transfer the control unit to the
other side.
4. First mount the control unit’s bottom-edge, noticing the small hooks there.
5. Then mount upper edge of the control unit very carefully and tighten the screws.
6. Make sure that the sensors are properly placed (Fig. C).
7. Put front cover and thermostat knob on their places.

SUOMI
14
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen
takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintäin
kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista kivistä
ja uudet kivet ladotaan ohjeen mukaisesti. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä
tiedoissa (Katso sivu 11).
Laitos/ammattikäytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa vuodes-
sa ja vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain sähköki-
uaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö voi aiheut-
taa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LATOMINEN KIUKAASEEN
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä
ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska
tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemi-
seen. Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset
kivet on poistettava. Varmista, että lämmityselementtejä tukeva teline on tukevasti paikallaan. Kivet
on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja elementit eivät saa koskettaa
toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia pienikokoisia kiviä tai kivien
paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilman kiertoa ja voivat aiheuttaa lämmitysele-
menttien ylikuumenemisen.
Kiukaan mukana tulevat erilliset vastuspidikkeet on asennettava huolellisesti siten, että ne estävät
vastusten keskinäiset kontaktit. Älä lado kiviä vastustelineen sisäpuolelle, vaan pelkästään sen
ympärille ja yläpuolelle. Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisim-
man hyvin ulkoapäin katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee
huomattavasti.
HUOM! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat väärän kivilajin
käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta tai niiden aiheuttamista mekaan-
isista vaurioista.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle hetkeksi ja kaik-
kien vastusten tulee lämmetä.

ENGLISH
15
HEATER STONES
Themainpurposeofthestonesintheheaterunitistostoreenoughenergytoef-
ciently vaporize the water thrown on top of the stones to maintain correct humidity in
the sauna room. The stones must be removed at least once a year or every 500 hours
whicheveroccursrst.Allstonecrumblesmustberemovedfromtheheaterunitand
replaced with new ones as described in the heater manual. The required amount of
stones is also listed in the manual provided. See page 11
NOTE!Neverusetheheaterwithoutstonesasitmaycausere.Useonlymanufactur-
er recommended SaWo-stones. Using unsuitable stones may lead to heating element
damageandwillvoidthewarranty.Neveruseceramicstonesorotherarticialstonesof
any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that
cancauseunpleasantodourduringtherstfewtimesofusingtheheater.Itisimport-
ant that the stones are loaded carefully in a way that they do not block air circulation
throughtheheater.Largerstonesthatwon’ttbetweentheheatingelementsmustnot
be forced in place instead they must be completely removed. Small crumble or stone
pieces smaller than 35mm in diameter must not be loaded into the
heater because they will block the air circulation and will cause
overheating and possible heating element damage.
NOTE! Heating element damage due to overheating caused by
wrong kind of stones or stones which were wrongly loaded into
the heater is not covered by the factory warranty.
Kuva 6
Fig. 6

SUOMI
16
C
8
7
6
5
4
3
2
1
4
3
2
1
0
OHJAUSSÄÄTIMET
TERMOSTAATTI
Saunan lämpötilaa säädetään kääntämällä termostaattikytkintä.
Termostaatti ylläpitää valitun lämpötilan tason.
Jos kiuas ylikuumenee, lämpötilanrajoitin kytkee virran pois
automaattisesti, vaikka ajastin on päällä. Selvitä mistä syystä kiuas
ylikuumeni. Syy tähän saattaa olla liian tiivisti asetetut kiuaskivet, kiukaan
sijainti tai virheellinen tuuletus. Jos näin tapahtuu, korjaa ongelma ennen
kiukaan uudelleenkäyttämistä. Nollausnappi sijaitsee termostaattikytkimen
alla.
AJASTIN
Ajastimessa on 1-8 (valkoiset) tunnin esivalinta-aika ja 1-4
(vaaleanpunaiset) tunnin toiminta-aika. Käynnistääksesi kiukaan
välittömästi käännä säädintä mihin tahansa 1-4 tunnin välillä. Kiuas on
päällä halutun ajan.
Asettaaksesi ajastimen, käännä säädintä mihin tahansa 1-8 tunnin välillä.
Kun haluttu määrä tunteja on kulunut, kiuas kytkeytyy päälle neljäksi
tunniksi ellei sitä aiemmin kytketä pois päältä.
Termostaatti
Thermostat
Ajastin
Timer

ENGLISH
17
C
8
7
6
5
4
3
2
1
4
3
2
1
0
CONTROL SETTINGS
THERMOSTAT
Adjust the temperature of the sauna by simply turning the operating knob.
Thermostat support automatically the choosen temperature.
In case the heater overheats, the safety sensor will automatically stop the heater
even if the timer is on. Find out for what reason the heater overheated. The reason
for this could be too tightly placed sauna stones, heater´s location or inappropriate
ventilation.Ifthisoccurs,ndoutthecauseandxtheproblembeforeresetting
the safety sensor. The reset button is located below the temperature knob.
TIMER
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours operating
time.
To start the heater at once, turn the knob to anywhere between 1-4 on the
operating time scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When the
specicnumberofhoursisreached,theheaterwillstartrunningandstayonfor
up to 4 hours if you don´t turn it off earlier.

ENGLISH
18
SAUNAHUONEEN LÄMMITYS
VAROITUS!
Savun ja hajun muodostuminen ensimmäisellä lämmityskeralla. Käyttämättömissä
lämmityselementeissä saattaa olla ainajääniä valmistuprosessista. Ainejäämät voivat haihtua
lämmitettäessä kiuasta ensimmäistä kertaa. Ainejäämien haihtuminen saattaa aiheuttaa savua ja
pahaa hasua. Savun hengittäminen voi olla tervyedelle haitallista.
Suorita seuraavat toimenpiteet lämminttäessäsi kiuasta kertaa, tai vaihtaessa kiukaan
lämmityselementit. Näillä toimenpiteillä vältetään mahdollisesti terveydelle haitallisten savukaasujen
hengittäminen kuumennettaessa uusia lämmityselementtejä ensimäistä kertaa.
1. Säädä kiukaasta korkein mahdollinen lämpötila.
2. Kuumenna kiusta puoli tuntia. ÄLÄ oleskele saunassa tänä aikana.
3. Anna saunahouneen tuulettua kunolla ensimmäisen lämmityskerran jälkeen.
4. Jos seuraavalla lämmityskerralla kiuas ei moudosta savua tai hajua, voit alkaa käyttää saunaa. Jos
savua tai hajua muodostuu yhä, poistu saunahuoneesta välittmastömasti ja vaiheet 1 - 4 uudelleen.
Tarkista sauna aina ennen kiukaan päälle kytkemistä (ettei kiukaalla tai sen suojaetäisyyksien
sisällä ole mitään palavaa). Varmista, että saunan tuuletus on rittävä ja asianmukainen. Teholtaan
oikean kokoinen kiuas lämmittää saunahuoneen valmiiksi noin tunissa (Katso sivu 11).
Lämpötilan saunassa tulisi olla noin + 60 - + 90 °C, henkilökohtaisten mieltymysten mukaan. Liian
suuritehoinen kiuas lämmittää saunan liian nopeasti, jolloin kivet eivät ehdi lämmetä tarpeeksi.
Tästä johtuen suurin osa löylyvedestä valuu suoraan kiukaan läpi. Jos kiuas on saunahuoneeseen
nähden alitehoinen, saunan lämmittämiseen tarvitaan enemmän aikaa.

ENGLISH
19
HEATING OF THE SAUNA
CAUTION!
Smokeandodorformationwhenheatingupforthersttime.Workmaterialsfromthemanufacturing
process will be present on the new heating elements. These evaporate when the sauna heater is
heatedupforthersttime.Thisproducessmokeandanunpleasantodor.Breathinginthefumes
or smoke can be harmful to your health.
Performthefollowingstepswhenoperatingthesaunaheaterforthersttimeandiftheheating
elements for the sauna heater have been changed. In this way you will prevent damage to health
duetothefumesandsmokeproducedwhenheatingupforthersttime.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna
3.Allowthesaunacabintoventilatethoroughlyafterheatingupforthersttime.
4. If no smoke or odor is produced the next time the sauna heater is heated up, you can start to
use the sauna. If smoke or odor is produced again, leave the sauna cabin immediately and repeat
the initial heating up process followed by ventilation.
Always check the sauna room before switching sauna heater on (to be sure that there is no
combustible things within the safety distances of the heater or on the heater). Make sure that sauna
roomhasbeenefcientlyventilated.Iftheoutputoftheheaterisproperitwilltakeaboutanhour
to reach suitable temperature (See page 11). The temperature in sauna room should be between
+60 - + 90 °C, according to the preference of user. Too powerful heater will heat sauna room too
quickly and the stones won’t have enough time to warm. The water poured on the stones will not
evaporate,butowintothestoneholder.Anunderpoweredheater,ontheotherhand,wouldlead
to an undesirably long heating period.

SUOMI
20
ERISTYS
Saunassa pitää olla asianmukaiset eristykset seinissä, katossa ja ovessa. Oikean tehoista
kiuasta valittaessa on huomioitava: Jos saunassa on yksi neliömetri (m²) eristämätöntä
seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä), on saunan tilavuuteen laskettava lisää
suunnilleen 1,2 kuutiometriä (m³) (Katso sivu 11).
Kosteuseristyksen pitää olla saunassa hyvä, koska sen tarkoitus on estää saunan
kosteuden leviäminen muihin huoneisiin ja seinärakenteisiin. Kosteuseristys täytyy sijoittaa
lämpöeristyksen ja paneelien väliin. Saunan seinät ja katto on suositeltavaa paneloida
kuusella.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa sisälle:
1. Lämpöeristyksen suositeltava minimipaksuus seinissä on 50 mm ja katossa 100 mm.
2. Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään eristyksen
päälle alumiinifolio sisäänpäin.
3. Jätä vähintään 20 mm ilmarako höyrysulun ja sisäpaneelin väliin.
4. Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon väliin
rako.
ILMANVAIHTO
Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa
sopivassa suhteessa. Oikealla tavalla järjestetty ilmanvaihto kierrättää kiukaan ympärillä
olevan lämpimän ilman saunan kaukaisimpaankin nurkkaan. Jokainen saunahuone
on kuitenkin ilmankierroltaan yksilöllinen. Parhaan löylyn saamiseksi suosittelemme
koneellista ilmanvaihtoa.
Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan
mieltymyksistä riippuen. Koneellista ilmanvaihtoa käytettäessä tuloilmaventtiili tulisi
sijoittaa vähintään 50 cm:n kiukaan yläpuolelle seinään (kuva A) tai kattoon (kuva B).
Poistoilmaventtiili tulisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä, mieluiten
lauteiden alle lähelle lattiaa, mahdollisimman kauas tuloilmaventtiilistä. Suositeltava
tuloilmaventtiilin koko on 10cm. Tuloilmaventtiiliä ei saa sijoittaa siten, että se viilentää
erillisen ohjauksen lämpötila-anturia. Katso etäisyysvaatimukset ohjaimen ohjekirjasta.
Poistoilma voidaan johtaa putkea pitkin katolla sijaitsevaan poistoilmaventtiiliin tai johtaa
oven alitse kylpyhuoneessa olevaan poistoventtiiliin. Tällöin saunan kynnysraon tulisi olla
vähintään 5 cm ja kylpyhuoneessa olisi hyvä olla koneellinen ilmastointi. Poistoilmaventtiilin
pinta-alan tulisi olla kaksi kertaa suurempi kuin tuloilmaventtiilin. Ilman tulisi vaihtua
saunassa minimissään 6 kertaa tunnissa.
