Sawo ARIES Series User manual

ARIES HEATER
WALL
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
For control operation. Please refer to Saunova 2.0 or Saunova
1.0 control manual.
*User interface to be
purchased separately.
*Ohjain ostettavissa
erikseen.
Ohjaimen Käyttöohjeet löydät Saunova 2.0 / Saunova 1.0
pakkauksesta.
COMPATIBLE WITH USER INTERFACE
YHTEENSOPIVA SEURAAVIEN OHJAIMIEN KANSSA.
*Saunova 2.0 Saunova 1.0
Ni2
version
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen kiukaan käyttöönottoa.
ARI3-45Ni2-WL ARI3-60Ni2-WL ARI3-75Ni2-WL ARI3-90Ni2-WL
KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH

Turvallisuusohjeet...........................................................................4
Käyttäjälle...............................................................................4
Asentajalle ..............................................................................6
Kiukaan asennus ............................................................................8
Kiuaskivet....................................................................................10
Kivien ladonta kiukaaseen.............................................................10
Erillisen ohjauspaneelin asennus.................................................... 12
Lämpötila-anturi........................................................................... 13
Ovitunnistinvaraus........................................................................14
Tuuletin ominaisuus (lisävaruste)...................................................14
Kytkentäkaavio.............................................................................16
Maksimi päälläoloajat ................................................................... 18
Kiukaan pääkytkin ........................................................................18
DIP-kytkin ...................................................................................20
DIP-kytkimen toiminnot ................................................................20
Päälläoloaika................................................................................20
Ilmanvaihto .................................................................................22
Eristys .........................................................................................22
Saunahuoneen lämmitys...............................................................24
Löylyveden laatuvaatimukset.........................................................24
Saunan huolto..............................................................................26
Vianetsintä...................................................................................28
Tekniset tiedot .............................................................................30
Aries-kiukaan varaosat.................................................................. 30
Kiukaan huolto.............................................................................31
SISÄLLYSLUETTELO
OHJEKIRJA SISÄLTÄÄ
TÄRKEITÄ LISÄHUOMIOITA
KIUKAAN KÄYTÖSTÄ JA
HUOLLOSTA
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
KIUKAAN PEITTÄMINEN
AIHEUTTAA PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
SUOMI
2

TABLE OF CONTENT
Safety Instructions .........................................................................5
For User..................................................................................5
For Technicians........................................................................7
Heater Installation..........................................................................9
Heater Stones ..............................................................................11
Loading Stones into the Heater ....................................................11
Installation of the Control Panel..................................................... 12
Sensor.........................................................................................13
Door Sensor.................................................................................15
Fan Feature (optional) ..................................................................15
Electrical Diagram ........................................................................ 16
Maximum Session Time ................................................................19
The Heater Main Switch................................................................19
DIP Switch...................................................................................21
DIP Switch Functions....................................................................21
Session Time ...............................................................................21
Air Ventilation ..............................................................................23
Insulation ....................................................................................23
Heating of the Sauna Room .......................................................... 25
Quality Requirements for Water..................................................... 25
Sauna Maintenance ......................................................................27
Diagnostic Table...........................................................................29
Technical Data .............................................................................30
Aries Heater Spareparts ................................................................30
Heater Maintenance .....................................................................31
HUOM!
Takuu ei kata vahinkoja, jotka
aiheutuvat ohjeiden vastaisesta
asennuksesta, käytöstä tai ylläpidosta.
Takuuasioissa ota aina yhteyttä
jälleenmyyjääsi/maahantuojaan.
NOTE!
Warranty is not covering damages
which are caused by installing, using or
maintenance of contrary guidelines in
this manual. Contact for your retailer in
warranty questions.
ENGLISH 3

TURVALLISUUSOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asentamista tai saunan käyttöä.
Käyttäjälle:
• Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyy-
siset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä
kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt
henkilö.
• Lapset eivät saa puhdistaa tai huoltaa kiuasta ilman valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä valmista ruokaa kiukaalla.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. uima- tai porealtaasta) tai merivettä löylyvetenä. Se
tuhoaa kiukaan.
• Kiukaan asentamisen jälkeen lämmitä saunaa n. 30 minuutin ajan. Älä ole
saunan sisällä suorittaessasi ensimmäistä lämmitystä (kts. sivu 24).
• Varmista ettei kiukaalla ole syttyvää materiaalia, ennen kuin kytket kiukaan
päälle.
SUOMI
4

SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. See page 25.
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.
ENGLISH 5

Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (kts.
sivu 9).
• Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva
raitisilma ei vaikuta niiden toimintaan.
• Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus
mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. Tunnistin
kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja ovi
avataan.
• Ennen kiukaan asennusta tarkista valmistajan saunalle määrittelemät maksimi-
ja minimikoot (kts. sivu 30).
• Varmista, että saunan ilmanvaihto on riittävä ja asianmukainen (kts. sivu 22).
SUOMI
6

For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 30).
• Observe the specications on ventilation of the sauna cabin (See page 23).
ENGLISH 7

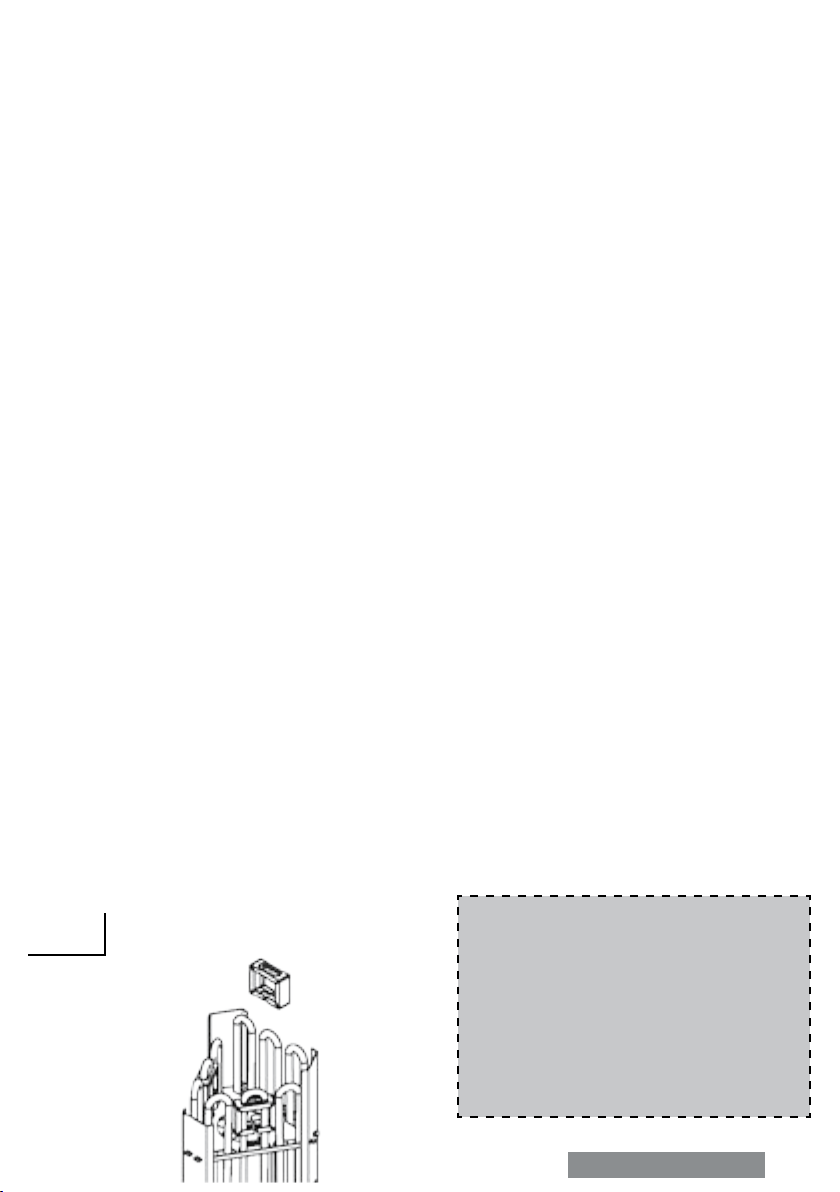

930mm
100mm
Kuva 1
Fig. 1
Kiinnitetään seinään
kannattimista
Afx to the wall
Kiinnitä Löylynohjain
kiukaaseen.
Reector must be
attached to the heater.
Kierrä säätääksesi
oikean korkeuden.
Twist to adjust the
height
Tulee ruuvata
suoraan lattiaan,
jotta kiuas ei liiku.
Must be screwed
directly on the
oor to prevent
the heater from
being accidentaly
removed.
Kannattimen tuki seinän sisällä.
Bracket support
1. 2.
NOTE!
Heater must be xed to the wall
that is strong enough to support
the heater.
HUOM!
Kiinnitä kiuas tarpeeksi vahvaan
seinään. Vahvista paneelointia
tarvittaessa.
KIUKAAN ASENNUS
Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä.
Turvallisuussyistä annettuja minimisuojaetäisyyksiä (kts. sivu 9) sekä kuutiotilavuuksia
(kts. sivu 30, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan,
ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan
kiinnittäminen lattiaan on säädetty lailla.
Kiuas on todella kuuma. Suosittelemme asentamaan kiukaaseen suojakaiteen, jolla
vähennät kosketusmahdollisuuksia kuuman kiukaan kanssa.
Kiukaan liitäntäjohtona tulee käyttää H07RN-F kaapelia tai vastaavaa. Turvallisuuden ja
luotettavuuden varmistamiseksi ainoastaan valtuutettu sähköasentaja saa tehdä kiukaan
kytkennät. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (kts. Katso sivu
16, kytkentäkaavio).
8SUOMI | ENGLISH

HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 30). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 16).
NOTE!
Remove the carton from the heating
elements before installing the heater as
it is only intended to protect them during
shipment.
Minimum safety distances (mm)
Minimisuojaetäisyydet (mm)
HUOM!
Poista suojapahvi vastuksista ennen
kiukaan asentamista. Pahvi on
tarkoitettu ainoastaan suojaamaan
vastuksia kuljetuksen aikana.
Kuva 2
Fig. 2
MIN. mm
A B
100
100
100
100
1900
1900
1900
1900
ARI3-45Ni2-WL
ARI3-60Ni2-WL
ARI3-75Ni2-WL
ARI3-90Ni2-WL
B
A
20
100
max. 500
SUOMI | ENGLISH 9

KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöä, jolla taataan löylyveden tehokas höyrystyminen.
Jotta kiuas toimii oikealla tavalla, on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500
käyttötunnin välein. Kiukaan kivitila tulee puhdistaa murentuneista kivistä säännöllisesti ja uudet
kivet latoa ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään viiltosuojahansikkaita.
Tarvittava kivimäärä on ilmoitettu kiukaan teknisissä tiedoissa (kts. sivu 30, tekniset tiedot).
Julkisessa käytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa vuodessa ja
vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Palovaaran vuoksi kiuasta ei tule käyttää ilman kiuaskiviä. Käytä vain sähkökiuaskäyttöön
tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Vääränlaisten kivien käyttö voi aiheuttaa
mm. vastusten ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LADONTA KIUKAASEEN
Suosittelemme ennen latomista pesemään kivet mahdollisimman hyvin lian ja pölyn
poistamiseksi. Kiviä ladottaessa on huomioitava, ettei kiukaan ilmankierto esty. Liian tiheästi
ladotut kivet voivat johtaa vastusten ylikuumenemiseen ja merkittävään käyttöiän lyhenemiseen.
Isokokoisia kiviä ei saa milloinkaan työntää väkisin vastusten väliin, vaan tällaiset kivet on poistettava.
Kivet on ladottava siten, että vastukset eivät väänny ulos- tai sisäänpäin tai kosketa toisiaan. Alle
35mm halkaisijaltaan olevia pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne
vaarantavat ilmankierron ja voivat aiheuttaa vastusten ylikuumenemisen.
Kivet on ladottava kiukaaseen siten, että vastukset peittyvät mahdollisimman hyvin ulkoapäin
katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.
HUOM! Takuu ei korvaa vastuksia, jotka ovat rikkoutuneet väärän kivilajin käytöstä tai virheellisen
ladonnan aiheuttaman ylikuumenemisen tai sen aiheuttamista mekaanisista vaurioista.
Ennen kivien ladontaa tulee kiukaan toimivuus testata. Testattaessa kiuas laitetaan hetkeksi päälle,
jonka aikana kaikkien vastusten tulisi lämmetä.
Kuva 3
Fig. 3
Kiukaan mukana tulevat erilliset vastuspidikkeet on asennettava huolellisesti siten, että ne estävät
vastusten keskinäiset kontaktit. Älä lado kiviä vastustelineen sisäpuolelle, vaan pelkästään sen
ympärille ja yläpuolelle.
Älä lado kiviä vastustelineen
sisäpuolelle.
Do not put stones inside
the heating element holder.
Vastus
Heating element
Kivi
Stone
Hyvä ladonta
Good stone arrangement
Huono ladonta
Bad stone arrangement
Vastukset näkyvillä
Heating element
exposed
SUOMI
10

HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 30, Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.
Vastuspidikkeet
Heating Element Separator
HUOM!
Asenna vastuspidikkeet kuten kuvassa 4.
Vastuspidikkeet estävät vastuksia koskemasta
toisiinsa pidentäen näin vastusten käyttöikää.
NOTE!
Install heating element separator as shown in
gure 4. The separator prevents heating
elements from touching each other which
improves the lifespan of heating elements.
Kuva 4
Fig. 4
Use the three addtional heating element separator to make sure that heating elements are in no
contact with each other. Do not place stones inside the heating element holder, but only around
and on top of it.
SUOMI | ENGLISH 11

1.
2.
3.
SEPARATE CONTROL INTERFACE
ERILLINEN OHJAUSPANEELI
SAUNAHUONEEN SISÄPUOLI
Saunova 2.0
80 mm
122 mm
37 mm
(Cut)
4.
5.
6.
Casing
Kotelointi
Etunäyttö
Top cover
HEATER
KIUAS
FLOORLATTIA
INSIDE THE SAUNA ROOM
min 600mm
max 800mm
from the floor
USER INTERFACE
OHJAUSPANEELI
Exposed
RJ Cable
SUOJAAMATON
RJ-KAAPELI
Inside the wall
RJ cable
RJ-kaapeli
seinän sisällä
OUTSIDE THE SAUNA ROOM
SAUNAHUONEEN ULKOPUOLI
Max 800mm lattiasta
ERILLISEN OHJAUSPANEELIN ASENNUS
3. Liitä ohjauspaneeli ja tehoyksikkö
toisiinsa mukana tulevalla RJ 12
kaapelilla.
4. Asenna ohjauspaneeli seinään tehtyyn
aukkoon.
5. Ruuvaa ohjauspaneeli seinään mukana
tulevilla ruuveilla.
6. Napauta ohjauspaneelin etulevy
paikalleen.
1. Asenna ohjauspaneeli valitsemaasi
paikkaan. Saunan sisälle asennettavissa
ohjauspaneeleissa tulee varmistaa ennen
asennusta, että valittu paikka noudattaa
alla olevassa kuvassa ilmoitettuja minimi-
ja maksimiarvoja.
2. Tee seinään aukko annettujen
mittojen mukaan.
INSTALLATION OF THE CONTROL PANEL
(SEE ILLUSTRATION)
1. Mount the separate control panel in you
preferred location. Make sure that the
installation location follows the min and
max values in below image if the separate
control panel is installed inside the sauna
room.
2. Cut the wall section according to the
specications.
3. Connect the RJ12 cable provided from
the control panel to the Power Controller.
4. Insert the casing on the cut section.
5. Screw the Control panel to the wall with
screws provided.
6. Snap the top cover of the panel to its
place.
Kuva 5
Fig. 5
Tehoyksikkö
Power Controller
Kytkentäkaavio sivulla 16-17
Refer to Electrical Diagram on
pages 16-17
NOTE!
RJ cable should not be installed inside
the sauna room above 70cm from the
oor level.
HUOM!
Saunahuoneen sisälle asennettava
RJ-kaapeli tulisi asentaa alle 70 cm
korkeudelle lattiatasosta mitattuna.
12 SUOMI | ENGLISH

LÄMPÖTILA-ANTURI
Asenna lämpötila-anturi kiukaan yläpuolelle laudeseinälle (kts. kuva 6). Lämpötila-anturia
ei tule asentaa ilmanvaihtoventtiilien läheisyyteen. Liian lähellä olevat ilmanvaihtoventtiilit
viilentävät tunnistimia ja antavat väärän tiedon tehoyksikölle saunan lämpötilasta, johtaen
kiukaan mahdolliseen ylikuumenemiseen.
Kuva 6
Fig. 6
HUOM!
Älä asenna lämpötila-anturia alle
1000mm etäisyydelle suuntaamattomasta
tuloilmaventtiilistä tai alle 500mm etäisyydelle
poispäin suunnatusta venttiilistä.
Tuloilmaventtiilin asennus
Air vent installation
Suuntaamaton
ilmavirta
Suunnattu
ilmavirta
KATTO
ILMANVAIHTOVENTTIILI
Lämpötila
-anturi
ILMANVAIHTO
ANTURIN
SIJAINTI
LATTIA
SEINÄ
SEINÄ
Anturi
Anturi
Jos kiuas on asennettu alle 200mm päähän seinästä on lämpötila-anturi asennettava
seinään kiukaan yläpuolelle 150mm etäisyydelle katonrajasta. Jos taas kiuas on asennettu
yli 200mm seinästä, anturi tulee asentaa suoraan kiukaan yläpuolelle kattoon.
CEILING
AIR VENTILATION
Sensor
Sensor
Non-directed airflow 360°
180°
Directed airflow
Min. 1000mm
Min. 500mm
Temperature Sensor
AIR VENT
WALL
FLOOR
SENSOR LOCATION
Sensor
WALL
1M
See Airvent
Installation
150mm
SENSOR
NOTE!
Do not place the sensors too near to air
ventilation (not under 1000mm) or not under
500mm from air ventilation, which is directed
away from sensors.
If the heater is placed less than 200mm from
the wall, sensor needs to be mounted on
the wall above the heater and must have a
distance of 150mm from the ceiling. However,
if the heater is placed more than 200mm
from the wall, sensor must be mounted to
the ceiling over the heater, as shown in the
illustration.
Place the sensor over the heater. (See g. 6)
Do not place the sensors near the air
ventilation. The short distance of the air vent
cools down the sensor. Thus, an incorrect
temperature is displayed and the heater may
overheat.
SUOMI | ENGLISH 13

OVITUNNISTINVARAUS
Muussa kuin kotikäytössä olevaan kiukaaseen on suositeltavaa asentaa ovitunnistin. Sille
on varattu omat riviliittimet ohjausyksikössä (kts. sivu 24). Ovitunnistin kytkee pois päältä
kaikki aktiiviset esiajastustoiminnot mikäli ovi on auki.
Ovitunnistin varmistaa, että saunan ovi ei ole liian pitkään avoinna kiukaan ollessa
päällä. Jos kiuas on päällä ja ovi auki yli 15min, varoitusääni ja ”oPEn”-teksti näytössä
huomauttavat asiasta. Kiuas sammuu tällöin automaattisesti.
TUULETIN OMINAISUUS (LISÄVARUSTE)
Tuuletinta voi käyttää vain combi ohjauskeskuksessa. Tuuletin voidaan säätää päälle ja
pois (ON/OFF). Max teho 100W 230V jännitteessä.
SUOMI
14

FAN FEATURE (OPTIONAL)
The fan function can only be activated if the combi feature is present on the control
unit. Fan can be switched On/Off. The maximum power is 100W with 230 VAC.
DOOR SENSOR
In other than household use, it is recommended to install door sensor. The door sensor
disables all pre-run operations if the door is opened while the pre-run countdown is
active.
The door sensor also ensures that the door is not open for long periods of time when
the heater is on. If the heater is on and the door is open for more than 15minutes, an
alarm and “oPEn” will be displayed to warn the user. The heater will be switched off
automatically.
ENGLISH 15

ELECTRICAL DIAGRAM
KYTKENTÄKAAVIO
4 meters
4 meters
L1
L2
L3
N
PE
Power Supply
The cable must be
HO7RN-F type or its
equivalent.
PE
Ground
100 W
AC1
Light
BROWN BROWN BLUE WHITE WHITE BLACK
T/H Sensor
Sensors
FUS TSFUS TS
1
42
3
FUS TS
1
4
2
31
4
TS1 TS2
Temperature
Sensor
with Fuse
Temperature &
Humidity
Sensor
Opt onal
Temperature
Sensor
for Bench Area
BLUE
WHITE
BLUE
iOpt onali
BLACK
BROWN
BROWN
WHITE
BLUE
WHITE
WHITE
BLUE
BLUE
BLACK
BLACK
Primary
For DIP switch
setting refer to
page 21
Error
Indicator
LEDs
Supply
160 mA
Fuse Glass
Light
1000 mA
Fuse Glass
400V 3N~
50/60Hz
400V 3N~
50/60Hz
Max. 9.0 kW
Control Unit Main Switch
BROWN BLACK BLUE
1 1 0 1
5 core cable
Separate
Control Interface
Separate
Control Interface
SAU-UI-V2 SAU-UI-1
Remote
ON
Switch
Connect One Interface Only
Safety
Switch
TB: Control of Heating
Sauna Heater
Max 9,0 kW
230V 1N~
50/60Hz
Max. 9.0 kW
L1
N
PE
Power Supply
The cable must be
HO7RN-F type or its
equivalent.
230V 1N~
50/60Hz
3 core cable
Single Phase
USED FOR
PE
Ground
Sauna Heater
4,5 kW - 9,0 kW
Lämmityksen
ohjaus
lämpötila-
anturi
ylikuumenemis-
suojalla
Lisävaruste
Lämpötila-anturi
lauteille
Lisävaruste
Yhdistetty lämpötila-
ilmankosteus-anturi
16 SUOMI | ENGLISHSUOMI | ENGLISH 17

99 tuntia
Maksimi päälläoloaika
Maksimi
esiajastusaika
DIP-kytkin
1,2,3
1 tunti
Saunan päälläoloaika Kiukaan päälläoloaika Saunan päälläoloaika
2 tuntia 4 tuntia
001 010 011 000 100 101 110 111
6 tuntia 8 tuntia 12 tuntia 18 tuntia 24 tuntia
5t 15min-
höyry
5t 45min-
höyry
Sauna Tyyppi Kotisauna Hotellit, taloyhtiöt Yleinen sauna
MAKSIMI PÄÄLLÄOLOAJAT
Maksimi päälläoloaika riippuu saunan käyttökohteesta. Kotikäytössä maksimiaika on rajattu 6
tuntiin, sisältäen esiajastuksen ja päälläoloajan*. Tehdasasetus on 6 tuntia.
Taloyhtiöissä, hotelleissa ja muissa vastaavissa kohteissa maksimiaika on rajattu 12 tuntiin,
sisältäen esiajastuksen ja päälläoloajan.
Yleisissä saunoissa päälläoloaika voi olla joko 18 tai 24 tuntia. Mikäli päälläoloaika on ajastettu
24 tuntiin, sauna on aina päällä ja vaatii jatkuvaa valvontaa.
Kiukaan maksimi päälläoloaika määritetään DIP-kytkimestä joka sijaitsee tehoyksikön
piirikortilla. (Lisätietoa DIPkytkimestä ja päälläoloajan asetuksista kappaleessa sivulla 20).
Asetuksia saa muuttaa ainoastaan valtuutettu sähköasentaja. Kun tehoyksikön DIP-kytkimen
asetuksia muutettaessa, kyseisen maan lakeja ja säädöksiä on noudatettava.Esiajastusaika on
6 tuntia, kts. alla oleva taulukko. *) IEC 60335-2-53 mukaan
KIUKAAN PÄÄKYTKIN
Kiukaan pääkytkin on sijoitettu kiukaan alaosaan.
Pääkytkin irroittaa kiukaan elektroniikan
verkkojännitteestä.
Saadaksesi kiukaan käyttöön vaihda pääkytkimen
asento I. Ainoastaan tässä kytkimen asennossa
ohjauskeskus voi ohjata kiuasta ja ohjauskeskuksen
muut toiminnot toimivat normaalisti.
Ohjauskeskuksen irroitus verkosta tapahtuu
kääntämällä pääkytkin keskiasentoon (asento 0).
Saunahuoneen valon voi laittaa päälle kääntämällä
pääkytkin asentoon II. Tällöin ohjauskeskuksen
elektroniikka säilyy verkosta irroitettuna.
SUOMI
18

0 =
=
=
II
I
OFF
LIGHT ON
UNIT ON
0II I
Sauna Type Domestic sauna Hotels, Condominiums Public sauna
DIP switch
1,2,3
1h
Sauna on-time Heater on-time Session time
2h 4h
001 010 011 000 100 101 110 111
6h 8h 12h 18h 24h
5h 15min-
sauna
5h 45min-
sauna
Max. time
Max. pre-run time 99h
*) IEC 60335-2-53
MAXIMUM SESSION TIME
The maximum sauna session time depends on the purpose of the sauna. For domestic use,
the total on-time of the sauna is limited to 6 hours. It includes pre-run time and the session
time*. The factory setting for the control unit is 6 hours.
For condominiums, hotels and similar locations, the operating period of the sauna heater is
limited to 12 hours, including the session time.
For public sauna, the operating period of the sauna heater can be either 18 or 24 hours. Please
note, if the public sauna is set to 24 hours, it will be on constantly. It needs to be continuously
attended.
The maximum heater on-time is set by the switches on DIP switch in the power controller, (See
also DIP switch session time settings in page 21). Only a qualied electrician can change the
settings. The standards and regulations of the country where the control unit is installed must
be followed when setting the DIP switch. Default time is 6 hours. See table below.
THE HEATER MAIN SWITCH
The heater main switch can be found on the lower part
of the heater. Using this switch, you can isolate the
electronics from the mains power supply.
In order to put the unit into operation, switch to the rst
position (switch position I). In this switch position all
control unit’s functions work normally.
In case of breakdown, press the control unit switch on
the left part of the rocker to the middle position (switch
position 0). The unit is now completely switched off.
In order to switch on the light in the sauna when the
unit is switched off, press on the left part of the rocker
to the second position (switch position II). Quality
requirements for water which is thrown to the heater.
ENGLISH 19

1=
=
ON
OFF 0
DIP-kytkimen
katkaisijat Toiminto Päällä | ON Pois | OFF
1
Päälläoloaika Katkaisin
2
Katkaisin
1
Katkaisin
3
1 tunti
2 tuntia
4 tuntia
6 tuntia
8 tuntia
12 tuntia
18 tuntia
24 tuntia
0
0
0
0
1
1
1
1
0
1
1
0
0
0
1
1
1
0
1
0
0
1
0
1
Slave
- - -
*Turvakytkin
Combi-toiminto pois päältä
Ohjain
**Ovikytkin
Kontaktori
Combi kiukaan ja Saunova 2.0
keskuksen välillä kaksi signaalia
(Empty, Level) vedenpinnan
määrittämiseen
Combi kiukaan ja Saunova 2.0
keskuksen välillä yksi signaali (Wm)
vedenpinnan määrittämiseen
Combi-toiminto päällä
2
3
4
5
6
7
8
Session time
Session time
Session time
Combi mode
Empty
Safety/door switch
EMPTY SAFETY SLAVE TEMP COMBI
SESSION
DIP-KYTKIN
DIP-KYTKIMEN TOIMINNOT
DIP-kytkimen #8 turvakytkin -toiminto on käytettävissä kun katkaisija on päällä ja ovikytkin
käännettynä pois päältä. Toimintoja ei voi käyttää samanaikaisesti.
*Turvakytkin
Turvakytkin -toiminto katkaisee kiukaan virran mikäli kiukaalle päätyy sinne kuulumatonta
helposti syttyvää materiaalia.
**Ovikytkin
Asenna ovikytkin toimintaan ja liitä se ohjaimeen. Signaali välittyy ohjaimelle aina oven ollessa
avoinna. Ohjain menee pois päältä mikäli ovi avataan PRE-RUN -tilan ollessa päällä. Ohjaimen
virta sammuu, mikäli ovi jätetään yli 15min auki ja käynnistyy jälleen uudelleen kun ovi
suljetaan.
PÄÄLLÄOLOAIKA
Päälläoloaikaa voidaan säätää käyttäjän mieltymyksen mukaan tehoyksikön DIP-kytkimellä
olevilla katkaisimilla.
SUOMI
20

Session
Time
Switch
2
Switch
1
Switch
3
1=
=
ON
OFF 0
DIP Switch # Function ON OFF
1
1h
2h
4h
6h
8h
12h
18h
24h
0
0
0
0
1
1
1
1
0
1
1
0
0
0
1
1
1
0
1
0
0
1
0
1
Session time
Session time
Session time
Combi mode
Slave
- - -
Empty
Safety/door switch *Safety switch
Combi mode OFF
Controller
**Door switch
Contactor
Combi heater with
1 signal (Wm) for
water level detection
Combi heater with
2 signal (Empty & Level)
for water level detection
Combi mode ON
2
3
4
5
6
7
8
EMPTY SAFETY SLAVE TEMP COMBI
SESSION
DIP SWITCH
DIP SWITCH FUNCTIONS
In DIP switch #8, the Safety Switch function is available when it is switched ON and Door
Switch function when it is OFF. Both functions cannot work at the same time.
*Safety Switch
The safety switch function is for a triggering device that will cut the heater connection when a
combustible foreign object is thrown to the heater.
**Door Switch
Install a door sensor and connect it to the control. A signal is channel to the control when the
door is open. The control will switch OFF when the door is open during PRE-RUN MODE. When
the control is in ON MODE and the door was left open for more than 15mins, the control will
switch OFF and turn ON again when the door is close.
SESSION TIME
Session time can be set according to user preference by session dip switches on the power
controller board.
ENGLISH 21
