Sawo ARIES ARI3-45Ni-WL User manual

KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
ARIES HEATER
WALL
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
*Tämä tuote ei tule pakkauksen
mukana vaan hankittava erikseen.
This product is not included in the
package. Buy it separately.
ERILLISET KÄYTTÖPANEELIT*:
SEPARATE CONTROLS*:
- Classic
- Touch
Classic
Touch
Ni
version
ARI3-45Ni-WL ARI3-60Ni-WL ARI3-75Ni-WL ARI3-90Ni-WL

SUOMI
2
KATSO OHJEISTA TÄRKEÄT
LISÄOHJEET
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
PEITTÄMINEN AIHEUTTAA
PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
SISÄLLYSLUETTELO
Turvaohjeet ...................................................................................4
Käyttäjälle: ....................................................................................4
Asentajalle:....................................................................................6
Kiukaan asentaminen .....................................................................8
Kiuaskivet....................................................................................10
Kivien latominen kiukaaseen .........................................................10
Käyttöpaneli: Classic.....................................................................12
Käyttöpaneli: Touch......................................................................13
Erillisen käyttöpanelin asennus......................................................14
Sensorin sijainti............................................................................15
Kytkentäkaavio.............................................................................16
Ovitunnistinvaraus (lisävaruste).....................................................18
Tuuletin (lisävaruste) ....................................................................18
Valaistuksen himmennin (lisävaruste).............................................18
Maksimi päälläoloajat ................................................................... 20
Kiukaan pääkytkin ........................................................................20
Ilmanvaihto .................................................................................22
Eristys .........................................................................................22
Löylyveden laatuvaatimukset.........................................................24
Saunahuoneen lämmitys...............................................................24
Saunan huolto..............................................................................26
Vianetsintä...................................................................................28
Vianetsintäkaavio .........................................................................30
Muut mahdolliset ongelmat ...........................................................32
Aries kiukaan varaosat:.................................................................34
Tekniset tiedot .............................................................................34
Kiukaan huoltotoimenpiteet ..........................................................35

ENGLISH 3
TABLE OF CONTENTS
Safety instructions..........................................................................5
For user:........................................................................................5
For technicians:..............................................................................7
Heater installation ..........................................................................9
Heater stones ..............................................................................11
Loading stones into the heater .....................................................11
User Panel: Classic .......................................................................12
User panel: Touch ........................................................................13
Installation of the Control Panel (See Illustration) ...........................14
Sensor location ............................................................................15
Electrical diagram.........................................................................16
Door Sensor (optional) .................................................................19
Fan (optional) ..............................................................................19
Dimmer (optional)........................................................................19
Maximum Session Time ................................................................21
The Heater Main Switch................................................................21
Air ventilation...............................................................................23
Insulation ....................................................................................23
Heating of the sauna room............................................................25
Quality requirements for water which is thrown to the heater..........25
Sauna maintenance......................................................................27
Troubleshooting ...........................................................................29
Diagnostic table ...........................................................................31
Other possible problems ...............................................................33
Technical data..............................................................................34
Aries Heater Spareparts:...............................................................34
Heater maintenance .....................................................................35

SUOMI
4
TURVAOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen saunan käyttöä, tai kiukaan
asentamista.
Käyttäjälle:
• Tämä tuote ei sovellu henkilöille (ml. lapset), joilla ei ole aiempaa kokemusta
kiukaan käytöstä tai henkilöille, joilla on henkisiä tai fyysisiä rajoiteita. Kiuasta
saa käyttää ainoastaan sen käyttöön perehtynyt henkilö.
• Lapset eivät saa suorittaa puhdistamista tai käyttäjän huoltotoimenpiteitä ilman
valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. Uima- tai porealtaasta) tai merivettä. Se tuhoaa
kiukaan.
• Kiukaan asentamisen jälkeen kytke se toimintaan n. 30 minuutin
ajaksi. Älä ole saunan sisällä suorittaessasi ensimmäistä lämmitystä. Katso sivu
24
• Varmista ettei kiukaalla ole syttyvää materiaalia ennen ajastuksen päälle
kytkemistä.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. See page 25.
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

SUOMI
6
Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Asentaessasi kiuasta, tarkista vaadittavat suojaetäisyydet valmistajan
käyttöohjeesta. Katso sivu 9.
• Elektroniset tunnistimet ja muut sensorit tulee asentaa siten, että saunaan
tuleva raitisilma ei vaikuta niiden toimintaan.
• Jos kiuas on julkisessa käytössä ja siinä on viikkoajastin, tai jos sen voi kytkeä
päälle kauko-ohjaimella, on saunan oveen asennettava erillinen ovitunnistin,
joka kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja
saunan ovi avataan
• Ennen kiukaan asennusta, tarkista valmistajan ilmoittamat saunan maksimi ja
minimi koot. Katso sivu 34
• Varmista, että saunan ilmanvaihto on riitävä ja asianmukainen. Katso sivu 22

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 34).
• Observe the specications on ventilation of the sauna cabin (See page 23).

SUOMI | ENGLISH
8
Kuva 1a.
Fig. 1a
Jalka
Stand
Kiinnitetään seinään
kannattimesta
Afx to the wall
Löylynohjain täytyy
kiinnittää kiukaaseen.
Reector must be
attached to the heater.
Kierrä säätääksesi
korkeuden.
Twist to adjust the
height
Ruuvataan suoraan
lattiaan, estämään
kiukaan liikkuminen.
Must be screwed
directly on the
oor to prevent
the heater from
being accidentaly
removed.
Kannattimen tuki seinän sisällä.
Bracket support
1.
2.
KIUKAAN ASENTAMINEN
Kiuasvoidaansijoittaamihinvainsaunaan,kuitenkinvähimmäisetäisyyksiäturvallisuussyistä
noudattaen (Katso sivu 9). Noudata annettuja kuutiotilavuuksia (Katso sivu 34,
tekniset tiedot). Kiuasta ei saa asentaa syvennykseen. Älä asenna saunaan enempää
kuin yksi kiuas ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa
maissa, laki vaatii kiukaan kiinnittämisen lattiaan.
Kiuas on todella kuuma. Välttyäksesi mahdolliselta kosketukselta kiukaaseen, on
suositeltavaa että asennat myös kiuassuojan.
Kiukaan kytkemisessä on käytettävä HO7RN-F kaapelia tai vastaavaa. Kiuaskytkennät
saa tehdä ainoastaan valtuutettu sähköasentaja, turvallisuuden ja luotettavuuden
varmistamiseksi. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu
16, kytkentäkaavio).
HUOM!
Poista suojapahvi vastuksista ennen
asentamista. Pahvi on tarkoitettu
ainoastaan suojaamaan kuljetuksen
ajaksi.
NOTE!
Heater must be xed to the wall
that is strong enough to support
the heater.
HUOM!
Kiinnitä kiuas tarpeeksi vahvaan
seinään. Vahvista panelointia
tarvittaessa.
NOTE!
Remove the carton from the heating el-
ements before installing the heater as it
is only intended to protect them during
shipment.

SUOMI | ENGLISH 9
Kuva 2
Fig. 2
HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 34). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 16).
NOTE!
Please refer to the control unit manual
for maximum power rating.Contactor
unit is needed if heater’s power rating
exceeds separate control unit’s capacity.
Additionalcontactor unit can be connected
tothe heaters 10,5kW and higher.
HUOM!
Tarkista ohjauskeskuksen tehonkesto
ohjauskeskuksen käyttöohjeesta.
Kontaktoriyksikkö tarvitaan, jos kiukaan
teho ylittää erillisen ohjauskeskuksen
kapasiteetin. Erillinen kontaktoriyksikkö
voidaan liittää kiukaisiin joiden teho on
10,5kW tai enemmän.
Minimum safety distances (mm)
Vähimmäisetäisyydet (mm)

SUOMI | ENGLISH
10
Älä lado kiviä vastustelineen
sisäpuolelle.
Do not put stones inside
the heating element holder.
Kuva 3.
Fig. 3
Vastus
Heating element
Kivi
Stone
Hyvä kivitys
Good stone arrangement Huono kivitys
Bad stone arrangement
Vastukset näkyvillä
Heating element
exposed
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöenergiaa löylyveden tehokkaan höyrystämisen
takaamiseksi. Kiukaan oikean toiminnan varmistamiseksi on kivet poistettava kiukaasta vähintään
kerran vuodessa tai n. 500 käyttötunnin välein. Kiukaan kivitila puhdistetaan murentuneista
kivistä ja uudet kivet ladotaan ohjeen mukaisesti. Kiuasta kivittäessä suositellaan käyttämään
viiltosuojahansikkaita. Tarvittava kivien määrä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu
34).
Laitos/ammattikäytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa
vuodessa ja vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Älä käytä kiuasta ilman kiuaskiviä, sillä se voi aiheuttaa palovaaran. Käytä vain
sähkökiuaskäyttöön tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Väärien kivien käyttö voi
aiheuttaa lämmityselementtien ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LATOMINEN KIUKAASEEN
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä
ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska
tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.
Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset
kivet on poistettava. Kivet on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja
elementit eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilmankiertoa ja
voivat aiheuttaa lämmityselementtien ylikuumenemisen.
Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkoapäin
katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.
HUOM! Takuu ei korvaa kiukaan lämmityselementtien rikkoutumisia jotka johtuvat väärän kivilajin
käytön tai virheellisen ladonnan aiheuttamasta ylikuumenemisesta tai niiden aiheuttamista
mekaanisista vaurioista.
Ennen kiukaan kivittämistä, tulee kiukaan toimivuus kokeilla. Kiuas laitetaan päälle hetkeksi ja
kaikkien vastusten tulee lämmetä.

SUOMI | ENGLISH 11
Kuva 4.
Fig. 4 Vastuspidikkeet
Heating element separator
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 34, Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.
NOTE!
Install heating element separator as shown
in gure 4. The separator prevents heating
elements from touching each other which
improves the lifespan of heating elements.
HUOM!
Asenna vastuspidikkeet kuten kuvassa 4.
Vastuspidikkeet estävät vastuksia koskemasta
toisiinsa, joka pidentää niiden elinikää.

SUOMI | ENGLISH
12

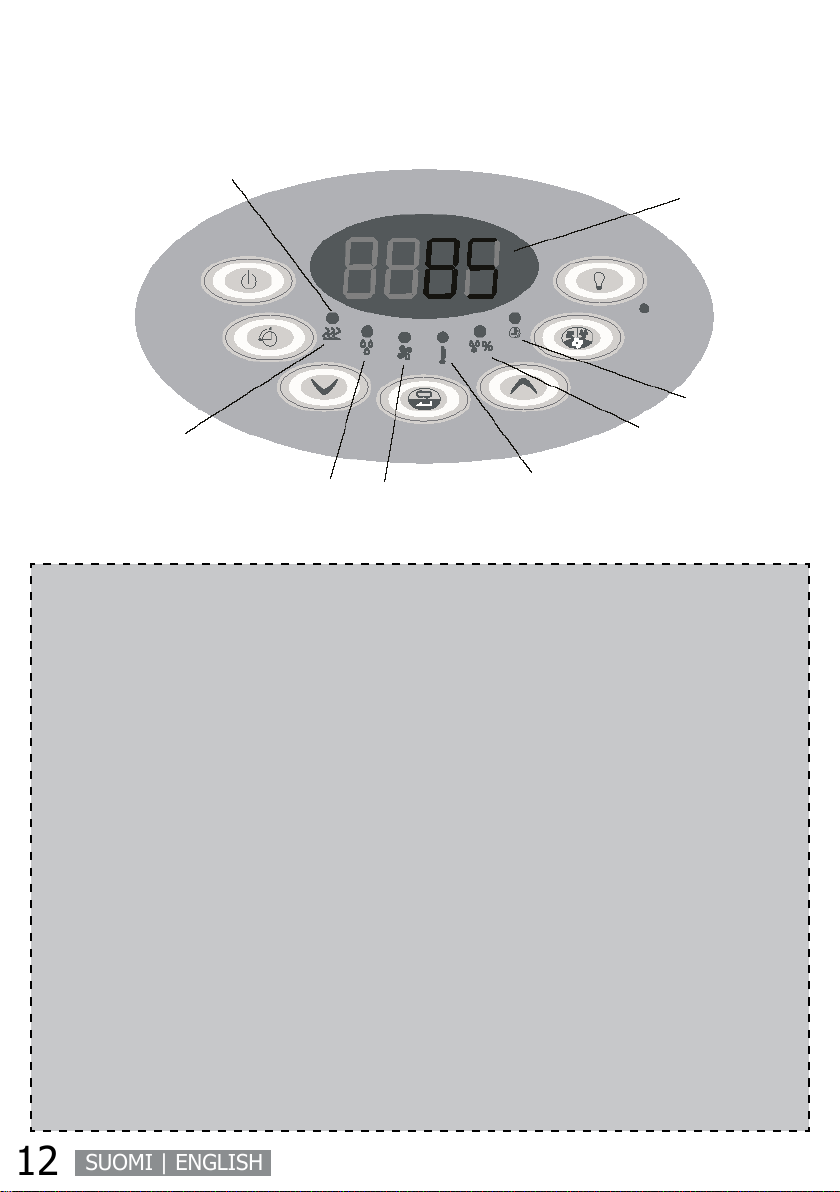

LED merkkivalot
LED indicators
Virtanäppäin
Power
Ajastusnäppäin
Pre-run Timer
Kiuas
Heater
Alas
Down
*Tuuletin
Fan
*Höyrystin
Steamer
Valitse -näppäin
Toggle/Select
Lämpötila
Temperature
Ylös
Up *Suhteellinen kosteus
Relative Humidity
Ajastin
Timer
Toimintonäppäin
Mode
Saunahuoneen valo
Light
LED näyttö
LED display
Näppäimet ja merkkivalot
Buttons and States (Illustration)
PIKAOHJEET
1. Käynnistä kiuas virtanäppäimestä. Näyttöön
ilmestyy viiden sekunnin ajaksi saunan tav-
oitelämpötila, jonka jälkeen näkyviin tulee
saunan sen hetkinen lämpötila.
2. Lyhyet Valitse-näppäimen painallukset
muuttavat näytön tilaa: lämpötila, päälläo-
loaika ja *tuuletin (toiminnot saattavat poi-
keta eri malliversioilla). Toimintoa vastaavat
LED-merkkivalot palavat.
3. Kun haluat muuttaa toimintoja, paina
Valitse-näppäintä ja pidä sitä hetki pohjassa
haluamasi toiminnon kohdalla.
4. Toimintoa vastaava LED-merkkivalo vilkkuu,
Alas- ja Ylös-näppäimillä voit säätää ar-
voa.
5. Voit siirtyä toiminnosta toiseen painamalla
Valitse-näppäintä.
6. Vahvista valintasi pitämällä Valitse-näp-
päintä pohjassa. Vaikka Valitse näppäintä
ei painettaisikaan, ohjauskeskus vahvistaa
muutokset automaattisesti 5 sekunnin
kuluttua.
7. Yleensä saunan lämpeneminen kestää 35-
50 minuuttia.
KÄYTTÖPANELI: CLASSIC
USER PANEL: CLASSIC
QUICK START
1. Switch the heater “ON” by pressing the
power button. Set temperature will be
displayed for 5 seconds. After this display
will show the actual temperature inside the
sauna room.
2. Short press the toggle button to see the
actual values for the different parameters:
temperature, session time and fan* (not all
models). The corresponding LED will light
up.
3. To change the parameter value, long press
the toggle button.
4. Now the corresponding LED is blinking fast-
er. Use the up and down arrows to change
the value.
5. You can move from one parameter to an-
other by short pressing the toggle button.
6. Conrm the settings by long pressing the
toggle button. If no keys are pressed after
5 seconds, the control unit will conrm the
changes automatically.
7. It usually takes around 35-50 minutes for
the sauna to get warm. After this you can
start to use your sauna.

SUOMI | ENGLISH 13
Kiuas Päälle
Heater ON
1. Jos näyttö on pimeänä, kosketa näyttöä.
Näyttöön ilmestyy kosketuspainikkeet.
2. Kiuas käynnistyy painamalla näytössä
näkyvää virtanäppäintä.
3. Kun kiuas on käynnistetty, voit
säätää toimintoja painamalla niiden
kosketuspainikkeita.
4. Kiuas sammutetaan painamalla kiuas
symbolia.
HUOM!
Tarkista aina ennen kiukaan tai
esiajastuksen käynnistämistä, ettei
kiukaan päällä tai läheisyydessä ole
mitään palavia materiaaleja kuten
pyyhkeitä. Huomio turvaetäisyydet,
jotka löytyvät kiukaan ohjekirjasta
(Katso sivu 9).
USER PANEL: TOUCH
KÄYTTÖPANELI: TOUCH
1. If display is dark, touch the screen. Touch
icons appear.
2. The heater is switched ON by pressing
power icon.
3. When the heater is switched ON, modify
different functions by pressing the icons.
4. Turn off the heater by pressing the
heater icon.
NOTE!
Always check that there are no
combustible materials, like towels,
above the heater, nor inside the safety
distances, before switching the heater
on! The safety distances are stated in
the heater manual (See page 9).

SUOMI | ENGLISH
14
Kuva 5
Fig. 5 Avaa painamalla reikää
esim. kynän kärjellä.
Push the hole with
sharp object to open
Tehoyksikkö
Power Controller
Kytkentäkaavio sivulla 16-17
Refer to Electrical Diagram on
pages 16-17
ERILLISEN KÄYTTÖPANELIN ASENNUS
INSTALLATION OF THE CONTROL PANEL
(SEE ILLUSTRATION)
1. Asenna erillinen käyttöpaneli
saunahuoneen ulkopuolelle,
huonelämpötilaan.
2. Tee seinään aukko annettujen mittojen
mukaan.
3. Liitä käyttöpaneli ja tehoyksikkö
toisiinsa mukana tulevalla RJ 12
kaapelilla.
4. Asenna käyttöpaneli seinään tehtyyn
aukkoon.
5. Ruuvaa käyttöpaneli seinään mukana
tulleilla ruuveilla.
6. Napauta käyttöpanelin etulevy pai-
koilleen.
1. Mount the Separate control panel
casing outside the sauna room, in
preferred, secure area on a room tem-
perature.
2. Cut the wall section according to the
specications.
3. Connect the RJ12 cable provided from
the control panel to the Power Control-
ler.
4. Insert the casing on the cut section.
5. Screw the Control panel to the wall with
screws provided.
6. Snap the top cover of the panel to its
place.

SUOMI | ENGLISH 15
SENSOR LOCATION
SENSORIN SIJAINTI
Tuloilmaventtiilin asentaminen
Inlet air vent installation
Suuntaamaton ilmavirta
Non-directed airow
Tunnistin
Sensor
Tunnistin
Sensor
Tunnistin
Sensor
Suunnattu ilmavirta
Directed airow
Lämpötilatunnistin
Temperature Sensor
ILMANVAIHTO
AIR VENT ILMANVAIHTO
AIR VENT
SENSORIN PAIKKA
SENSOR LOCATION
KATTO
CEILING
SEINÄ
WALL
SEINÄ
WALL
LATTIA
FLOOR
HUOM!
Jos kiukaassasi on erillinen SAWO Innova
ohjauskeskus, täytyy ylikuumenemisen estävä
lämpötilantunnistin asentaa seinään, ylhäältäpäin
kohtisuoraan katsottuna keskelle kiuasta. Jos
lämpötilantunnistin asennetaan kiukaan yläpuolelle
kattoon, aiheuttaa se kiukaan ylikuumenemis-
vaaran. Tunnistinta ei myöskään saa asentaa alle 1
metrin päähän ilmanvaihtoventtiileistä. Älä asenna
lämpötila-anturia alle 1 metrin päähän suuntaamat-
tomasta ilmaventtiilistä tai alle 0,5 metrin päähän
poispäin suunnatusta ilmaventtiilistä.
NOTE!
When using a separate SAWO Innova control with
the heater the temperature sensor with safety
fuse, (which prevents the heater from overheating)
must always be installed in the wall directly above
the center of the heater even. Do not install the
temperature sensor with fuse closer than 1 meter
from the ventilation louvers. Do not place the sensors
under 1 m from non-directional air ventilation or not
under 0.5 m from a directional air ventilation, which
is directed away from sensors.
Varmista, että asennat lämpötilatunnistimen
ylikuumenemissuojalla kiukaan yläpuolelle.
Lämpötilatunnistimen johto koostuu kahdesta
erilaisesta johdosta. Asenna silikonieristeisen johdon
pää lämpötilatunnistimeen. Turvallisuussyistä
noudata asennusohjeita tarkasti!
Make sure you mount the temperature sensor with
the fuse, above the heater following the instructions.
Wire of temperature sensor consist of two different
cables. Install the silicone cable part to temperature
sensor. Do not mount the PVC cable inside the sauna
room. For that purpose, silicon cable is available
upon request. For safety reasons, please follow the
instructions!
Kuva 5
Fig. 5

SUOMI | ENGLISHSUOMI | ENGLISH
16 17
Siirtämällä liitintä
saat muutettua
päälläolo- ja esia-
jastusaikaa
Mikäli ovitunnistinta ei ole asennettu,
tulee ohjauskeskuksen riviliittimet “Door
switch” kytkeä toisiinsa yhdyslangalla
Älä yhdistä kumpaakin valin-
naista tunnistinta yhtä aikaa.
Vain yksi valinnainen tunnistin
saa olla kytkettynä yhdellä
kertaa.
Lämpötilantun-
nistin ylikuume-
nemissuojalla
Valinnainen Valinnainen
Maksimipäälläoloajan
valinta (tunteina)
3 Vaihe / 3 Phase
KytKentäKaavio
electrical diagram

SUOMI
18
OVITUNNISTINVARAUS (LISÄVARUSTE)
Muussa kuin kotikäytössä on suositeltavaa asentaa ovitunnistin (lisävaruste). Sille on
varattu omat riviliitimet ohjauskeskuksessa (Katso sivu 16). Ovitunnistin kytkee pois
päältä kaikki aktiiviset esiajastustoiminnot mikäli ovi on auki.
Ovitunnistin myös varmistaa, että saunan ovi ei ole liian pitkään avoinna, kun kiuas on
päällä. Jos kiuas on päällä ja ovi on auki yli 15 minuuttia, varoitusääni ja ”DOOR”-teksti
näytössä ilmoittavat asiasta. Kiuas sammuu automaattisesti.
HUOM!
Mikäli ovitunnistinta ei ole asennettu, tulee ohjauskeskuksen riviliittimet “Door switch”
(Katso sivu 16) kytkeä toisiinsa yhdyslangalla
HUOM!
Jos kiukaassasi on erillinen ohjauskeskus, täytyy ylikuumenemisen estävä lämpötilan-
tunnistin asentaa kattoon, ylhäältäpäin kohtisuoraan katsottuna keskelle Aries-kiuasta,
vaikka ohjauskeskuksen käyttöohjeissa sanottaisiinkin toisin. Jos lämpötilantunnistin
asennetaan Aries-kiukaan yläpuolelle seinään, aiheuttaa se kiukaan ylikuumenemis-
vaaran. Tunnistinta ei myöskään saa asentaa alle 1 metrin päähän ilmanvaihtoventtiil-
eistä. Älä asenna lämpötila-anturia alle 1 metrin päähän suuntaamattomasta ilma-
venttiilistä tai alle 0,5 metrin päähän poispäin suunnatusta ilmaventtiilistä. (Katso sivu
15)
TUULETIN (LISÄVARUSTE)
Tuuletinta voi käyttää vain jos toiminto on olemassa ohjauskeskuksessa. Saunahuoneen
tuulettimessa pitää olla joko sulkunapa- tai oikosulkumoottori, jotta ohjauskeskus voi
ohjata sen tehoa. Max teho 100W 230V jännitteessä.
VALAISTUKSEN HIMMENNIN (LISÄVARUSTE)
Mikäli himmennintoiminto on kytkettynä ohjauskeskukseen voit säätää sauna- huoneen
valaistuksen voimakkuutta. Vain hehkulamput ovat säädettävissä.

ENGLISH 19
DOOR SENSOR (OPTIONAL)
In other than household use, it is recommended to install door sensor. The door sensor
disables all pre-run operations if the door is opened while the pre-run countdown is
active.
The door sensor also ensures that the door is not open for long periods of time when
the heater is on. If the heater is on and the door is open for more than 15minutes, an
alarm and “DOOR” will be displayed to warn the user. The heater will be switched off
automatically.
NOTE:
If no door sensor is installed, “Door switch” terminals in the Power Controller must be
connected with each other by a jumper wire. see page 16. Note: connection is not
present in the drawing.
NOTE!
When using a separate control with the heater the temperature sensor with safety
fuse, (which prevents the heater from overheating) must always be installed in the
ceiling directly above the center of the Aries heater even if the control unit’s manual
states otherwise. Installing the sensor above the Aries heater on the wall may cause
over heating of the sauna heater. Do not install the temperature sensor with fuse
closer than 1 meter from the ventilation louvers. Do not place the sensors under 1 m
from non-directional air ventilation or not under 0.5 m from a directional air ventila-
tion, which is directed away from sensors. (Katso sivu 15)
FAN (OPTIONAL)
The fan function can only be activated if the fan feature is present on the control unit.
Ensure that the fan motor to be controlled is either shaded pole or permanent split
capacitor motor. The maximum power is 100W with 230 VAC.
DIMMER (OPTIONAL)
It is possible to use any suitable lamp of your choice in the sauna room. However, if
the dimmer feature is present on the control unit and wished to be used, only incan-
descent lamp is suitable.

SUOMI
20
*) IEC 60335-2-53 mukaan
MAKSIMI PÄÄLLÄOLOAJAT
Maksimi päälläoloaika riippuu saunan käyttökohteesta. Kotikäytössä maksimiaika on rajattu
kuuteen tuntiin. Se sisältää esiajastuksen ja päälläoloajan*. Tehdasasetus on kuusi tuntia.
Taloyhtiöissä, hotelleissa ja muissa vastaavissa kohteissa maksimiaika on rajattu 12 tuntiin,
sisältäen esiajastuksen ja päälläoloajan.
Yleisissä saunoissa päälläoloaika voi olla joko 18 tai 24 tuntia. Mikäli päälläoloaika on ajastet-
tu 24 tuntiin, sauna on aina päällä ja vaatii jatkuvaa valvontaa.
Maksimi päälläoloajat säädetään piirilevykortilla olevilla liittimillä (Katso sivu 16). Suomessa
liittimet 3, 4 ja 5 ovat tarkoitettu ainoastaan yleisiin, kaupallisessa käytössä oleviin saunoihin.
Asetuksia saa muuttaa ainoastaan valtuutettu sähköasentaja.
Kun liittimiä asennetaan, kyseisen maan lakeja ja säädöksiä tulee noudattaa. Mikäli liittimiä
ei ole asennettu lainkaan, asetus on 6 tuntia. Ks. Taulukko.
KIUKAAN PÄÄKYTKIN
Kiukaan pääkytkin on sijoitettu kiukaan alaosaan.
Pääkytkin irroittaa kiukaan elektroniikan verkkojännit-
teestä.
Pääkytkimen asento I on tarkoittu normaalia toimintaa
varten. Ainostaan tässä kytkimen asennossa ohjausk-
eskus voi ohjata kiuasta ja ohjauskeskuksen muut
toiminnot toimivat normaalisti.
Ohjauskeskuksen irroitus verkosta tapahtuu
kääntämällä pääkytkin keskiasentoon (asento 0).
Saunahuoneen valon voi laittaa päälle kääntämällä
pääkytkin asentoon II. Tällöin ohjauskeskuksen elek-
troniikka säilyy verkosta irroitettuna.
Sauna Tyyppi Kotisauna Hotellit, kerrostalot Yleinen sauna
Liittimet 1 2 3 4 5
4 tuntia 6 tuntia
3 tuntia 5 tuntia
12 tuntia
99 tuntia
18 tuntia 24 tuntia
Maksimi päälläoloaika
Maksimi
esiajastusaika
0Pois päältä=
=
=
Valot päällä
Ohjauskeskus
päällä
II
I
0II I

ENGLISH 21
*) IEC 60335-2-53
MAXIMUM SESSION TIME
The maximum sauna session time depends on the purpose of the sauna. For domestic use,
the total on-time of the sauna is limited to 6 hours. It includes pre-run time and the session
time*. The factory setting for the control unit is 6 hours.
For condominiums, hotels and similar locations, the operating period of the sauna heater is
limited to 12 hours, including the pre-run time and the session time.
For public sauna, the operating period of the sauna heater can be either 18 or 24 hours.
Please note, if the public sauna is set to 24 hours, it will be on constantly. It needs to be
continuously attended.
The maximum heater on-time is set by the jumpers on SCB1 in the power controller (See
page 16). Jumpers 3, 4 and 5 are meant only for public sauna rooms. Only a qualied
electrical can change the settings. The standards and regulations of the country where the
control unit is installed must be followed, when setting the jumpers. When no jumpers are
placed, the default time is 6 hours. See the Table.
THE HEATER MAIN SWITCH
The heater main switch can be found on the lower part
of the heater. Using this switch, you can isolate the
electronics from the mains power supply.
In order to put the unit into operation, switch to the
rst position (switch position I). In this switch position
all control unit’s functions work normally.
In case of breakdown, press the control unit switch on
the left part of the rocker to the middle position (switch
position 0). The unit is now completely switched off.
In order to switch on the light in the sauna when the
unit is switched off, press on the left part of the rock-
er to the second position (switch position II). Quality
requirements for water which is thrown to the heater
Sauna Tyyppi Kotisauna Hotellit, kerrostalot Yleinen sauna
Liittimet 1 2 3 4 5
4 tuntia 6 tuntia
3 tuntia 5 tuntia
12 tuntia
99 tuntia
18 tuntia 24 tuntia
Maksimi päälläoloaika
Maksimi
esiajastusaika
0Pois päältä=
=
=
Valot päällä
Ohjauskeskus
päällä
II
I
0II I
Sauna Type Domestic sauna Hotels, Condominiums Public sauna
Jumper 1 2 3 4 5
4h 6h
3h 5h
12h
99h
18h 24h
Max. time
Max. pre-run time
0 =
=
=
II
I
OFF
LIGHT ON
UNIT ON
0II I
