Sawo TH6-105Ni-WL User manual

TOWER HEATER
WALL
SÄHKÖKIUAS | ELECTRIC SAUNA HEATER
Ei käytössä seuraavissa maissa: USA, Kanada ja Meksiko.
Not for use in the USA, Canada and Mexico.
Ni
version
Congratulations on your purchase of SAWO sauna heater!
Please read the manual carefully before using the heater.
Onnittelut loistavasta kiuasvalinnastanne!
Tutustu käyttöohjeisiin huolellisesti ennen käyttöönottoa.
For control operation. Please refer to Innova control manual.
Käyttöpaneelin ohjeet löytyvät käyttöpaneelin pakkauksesta.
ClassicClassic 2.0 Touch SS Touch
COMPATIBLE WITH INNOVA USER INTERFACE
YHTEESOPIVA INNOVA KÄYTTÖPANEELIEN KANSSA.
TH6-105Ni-WL TH6-120Ni-WL TH9-105Ni-WL TH9-120Ni-WL TH9-150Ni-WL
TH12-150Ni-WL TH12-180Ni-WL TH12-210Ni-WL TH12-240Ni-WL
KÄYTTÖOHJEET
MANUAL
SUOMI | ENGLISH

SISÄLLYSLUETTELO
KATSO OHJEISTA
TÄRKEÄT
LISÄOHJEET
READ THE MANUAL FOR
ADDITIONAL IMPORT-
ANT INSTRUCTIONS
PEITTÄMINEN AIHEUT-
TAA PALOVAARAN
COVERING THE HEATER
CAUSES FIRE HAZARD
Turvaohjeet ...................................................................................4
Käyttäjälle:..............................................................................4
Asentajalle: .............................................................................6
Kiukaan asentaminen .....................................................................8
Kiuaskivet....................................................................................10
Kivien latominen kiukaaseen .........................................................10
Erillisen käyttöpanelin asennus......................................................12
Lämpötilatunnistin........................................................................ 13
Ovitunnistinvaraus (lisävaruste)..................................................... 14
Tuuletin (lisävaruste) .................................................................... 14
Valaistuksen himmennin (lisävaruste)............................................. 14
Kytkentäkaavio.............................................................................16
Maksimi päälläoloajat ................................................................... 20
Kiukaan pääkytkin ........................................................................20
Ilmanvaihto .................................................................................22
Eristys .........................................................................................22
Saunahuoneen lämmitys...............................................................24
Löylyveden laatuvaatimukset.........................................................24
Saunan huolto..............................................................................26
Vianetsintäkaavio .........................................................................28
Tekniset tiedot .............................................................................30
Tower kiukaan varaosat: ...............................................................31
Kiukaan huoltotoimenpiteet ..........................................................32
SUOMI
2

TABLE OF CONTENTS
Safety instructions..........................................................................5
For user:.................................................................................5
For technicians: .......................................................................7
Heater installation ..........................................................................9
Heater stones ..............................................................................11

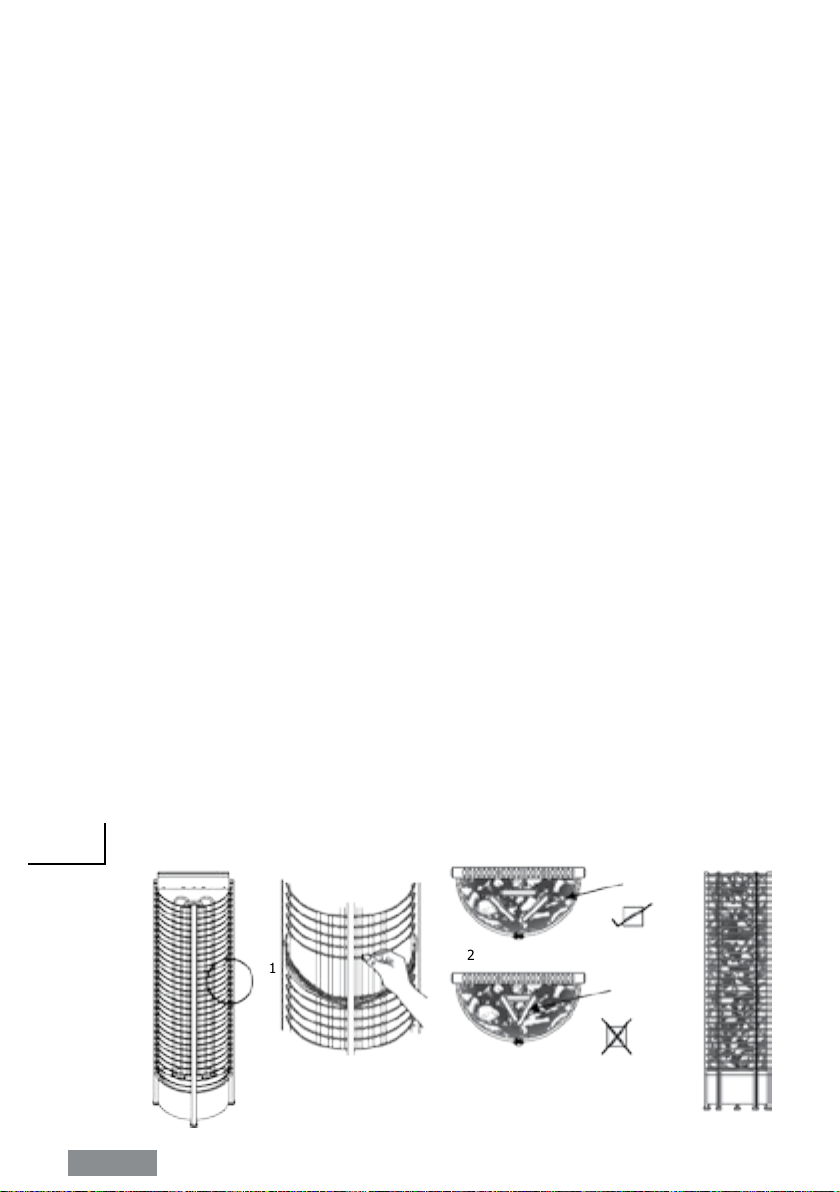

Loading stones into the heater .....................................................11
Installation of the Control Panel (See Illustration) ........................... 12
Sensor.........................................................................................13
Door Sensor (optional) ................................................................. 15
Fan (optional) ..............................................................................15
Dimmer (optional)........................................................................15

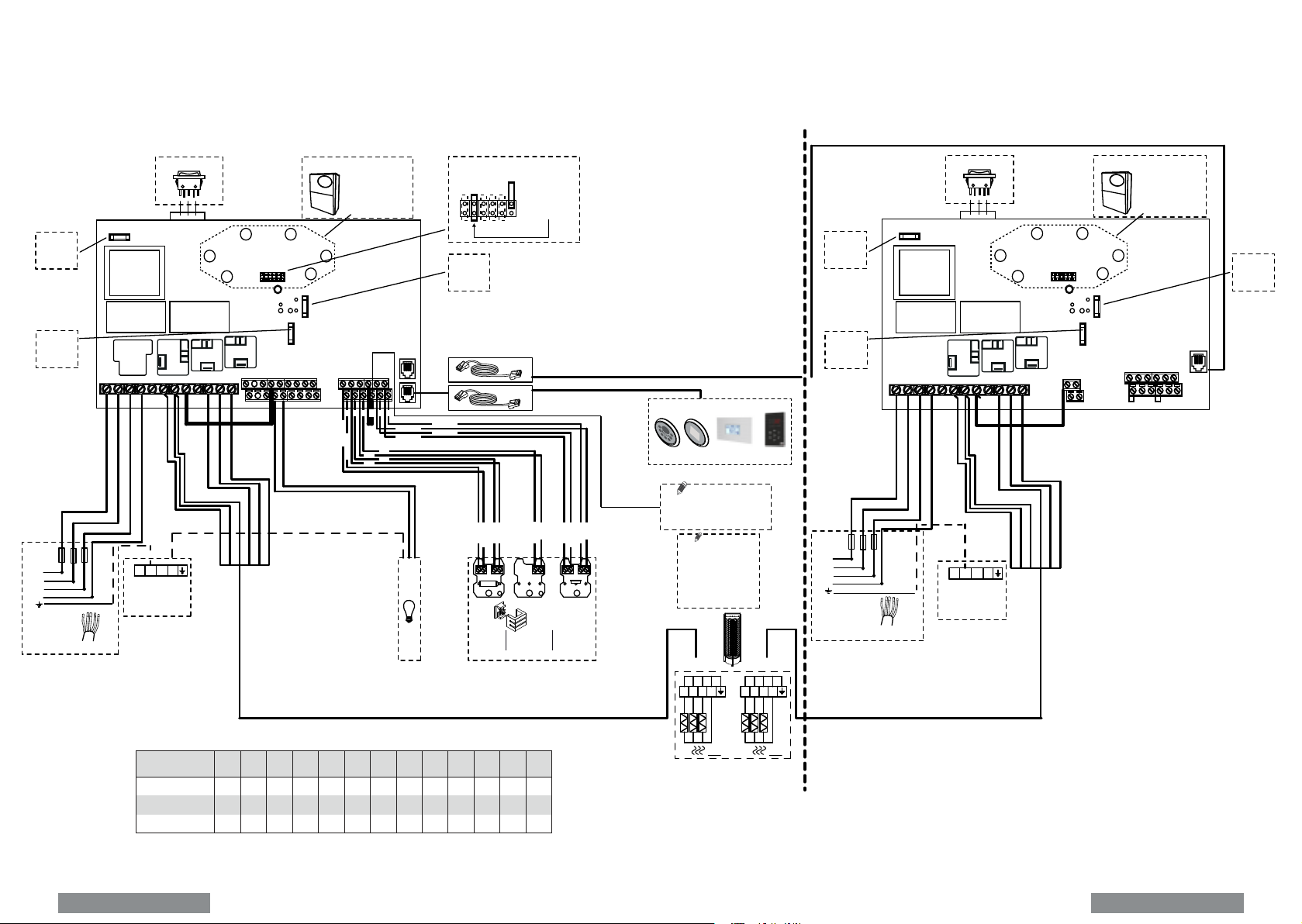

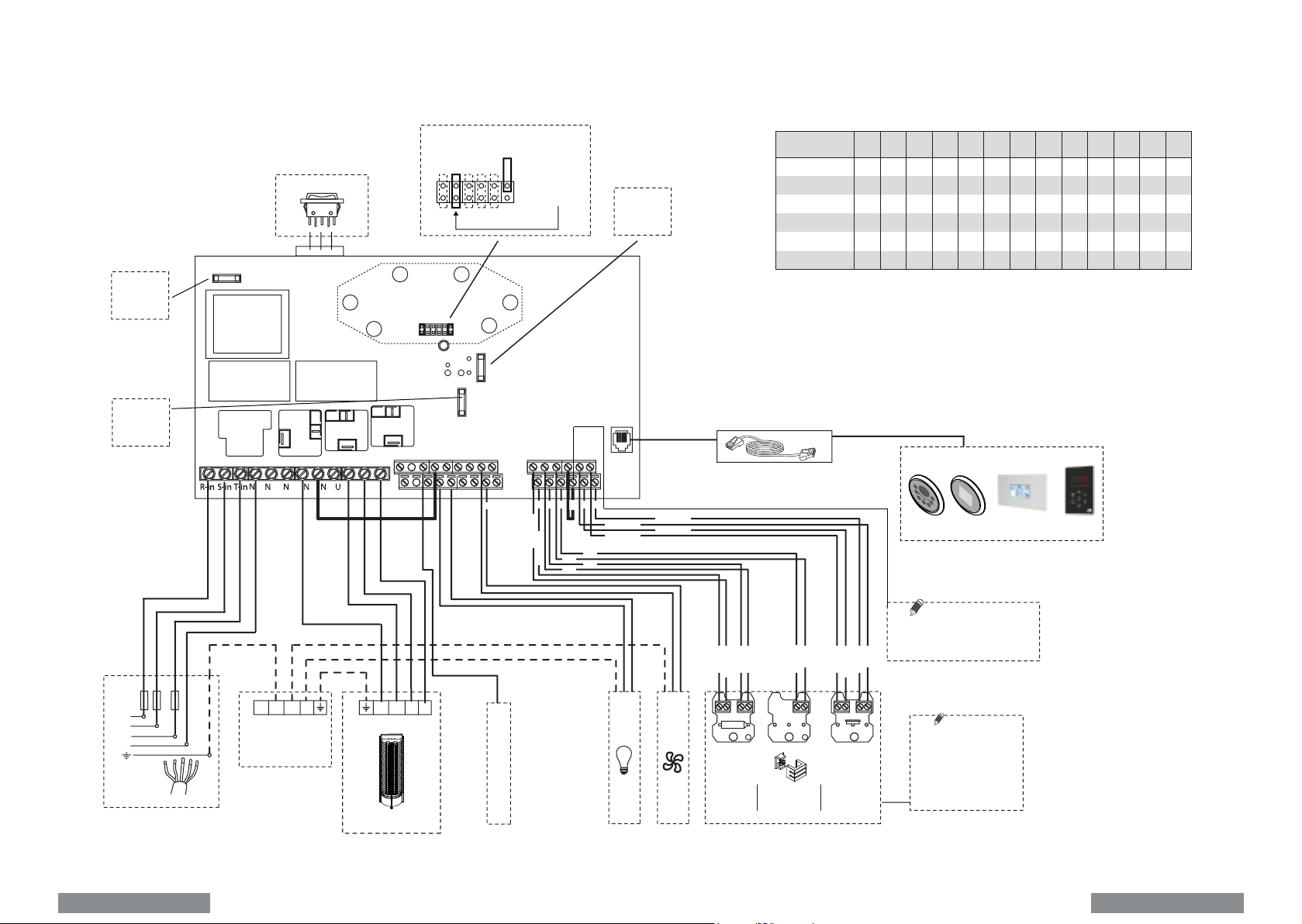

Electrical diagram.........................................................................16
Maximum Session Time ................................................................ 21
The Heater Main Switch................................................................21
Air ventilation...............................................................................23
Insulation ....................................................................................23
Heating of the sauna room............................................................25
Quality requirements for water which is thrown to the heater .......... 25
Sauna maintenance......................................................................27
Diagnostic table ...........................................................................29
Technical data..............................................................................30
Tower Heater Spareparts: .............................................................31
Heater maintenance .....................................................................32
HUOM!
Takuu ei kata ohjeiden vastaista
asennusta, käytön tai ylläpidon
aiheuttamia vikoja. Takuuasioissa
ota aina yhteyttä jälleenmyyjääsi/
maahantuojaan ennen toimenpiteiden
aloittamista.
NOTE!
Warranty is not covering damages
which are caused by installing, using or
maintenance of contrary guidelines in
this manual. Contact for your retailer in
warranty questions.
ENGLISH 3

TURVAOHJEET
Ole hyvä ja seuraa näitä ohjeita ennen kiukaan asennusta tai saunan käyttöä.
Käyttäjälle:
• Tämä kiuas ei sovellu sellaisten henkilöiden käytettäväksi (ml.lapset), joiden fyy-
siset tai henkiset ominaisuudet tai kokemuksen puute estävät heitä käyttämästä
kiuasta turvallisesti. Kiuasta saa käyttää ainoastaan sen käyttöön perehtynyt
henkilö.
• Lapset eivät saa puhdistaa tai huoltaa kiuasta ilman valvontaa.
• Älä anna koskaan lasten leikkiä kiukaalla.
• Älä käytä kiuasta grillinä.
• Älä laita puita sähkökiukaalle.
• Älä peitä kiuasta. Se aiheuttaa palovaaran.
• Älä kuivata vaatteita kiukaalla. Se aiheuttaa palovaaran.
• Älä istu kiukaalla. Se on todella kuuma ja aiheuttaa palovammoja.
• Älä käytä kloorivettä (esim. uima- tai porealtaasta) tai merivettä löylyvetenä. Se
tuhoaa kiukaan.
• Kiukaan asentamisen jälkeen lämmitä saunahuonetta n. 30 minuutin ajan. Älä
ole saunan sisällä ensimmmäisen lämmityksen aikana (kts. Katso sivu 24).
• Varmista, ettei kiukaalla ole syttyvää materiaalia ennen kuin kytket kiukaan
päälle.
SUOMI
4

SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna or when installing
the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. (See page 25)
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.
ENGLISH 5

Asentajalle:
• Kiukaan kytkennän ja korjaamisen saa suorittaa vain valtuutettu sähköasentaja.
• Kiuasta asennettaessa tarkista vaadittavat suojaetäisyydet käyttöohjeesta (Katso
sivu 9).
• Elektroniset anturit ja muut tunnistimet tulee asentaa siten, että saunaan tuleva
raitisilma ei vaikuta niiden toimintaan.
• Julkisessa käytössä olevaan kiukaaseen, jossa on viikkoajastin tai kauko-ohjaus
mahdollisuus on asennettava erillinen ovitunnistin saunan oveen. Tunnistin
kytkee pois päältä kaikki esiajastustoiminnot, kun kiuas on valmiustilassa ja ovi
avataan.
• Ennen kiukaan asennusta tarkista valmistajan saunalle määrittelemät maksimi-
ja minimikoot (Katso sivu 30).
• Varmista, että saunan ilmanvaihto on riittävä ja asianmukainen (Katso sivu
22).
SUOMI
6

For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 30).
• Observe the specications on ventilation of the sauna cabin (See page 23).
ENGLISH 7

A
1900
2100
TH6-105Ni-WL
TH6-120Ni-WL
1900
2100
2100
TH9-105Ni-WL
TH9-120Ni-WL
TH9-150Ni-WL
2300
2300
2300
2300
TH12-150Ni-WL
TH12-180Ni-WL
TH12-210Ni-WL
TH12-240Ni-WL
A
100
20
max. 750
100
KIUKAAN ASENNUS
Kiuas on mahdollista sijoittaa mihin vain saunahuoneessa, lukuunottamatta syvennystä.
Turvallisuussyistä annettuja minimisuojaetäisyyksiä (Katso sivu 9) sekä kuutiotilavuuksia
(kts. sivu 24, tekniset tiedot) tulee noudattaa. Saunaan saa asentaa vain yhden kiukaan,
ellei sinulla ole erikoisohjeita kahden kiukaan asentamiseen. Useimmissa maissa kiukaan
kiinnittäminen lattiaan on säädetty lailla.
Kiuas on todella kuuma. Suosittelemme asentamaan kiukaaseen suojakaiteen, jolla
vähennät kosketusmahdollisuuksia kuuman kiukaan kanssa.
Kiukaan liitäntäjohtona tulee käyttää H07RN-F kaapelia tai vastaavaa. Turvallisuuden ja
luotettavuuden varmistamiseksi ainoastaan valtuutettu sähköasentaja saa tehdä kiukaan
kytkennät. Väärät kytkennät voivat aiheuttaa oikosulkuja ja palovaaran (Katso sivu 16
kytkentäkaavio).

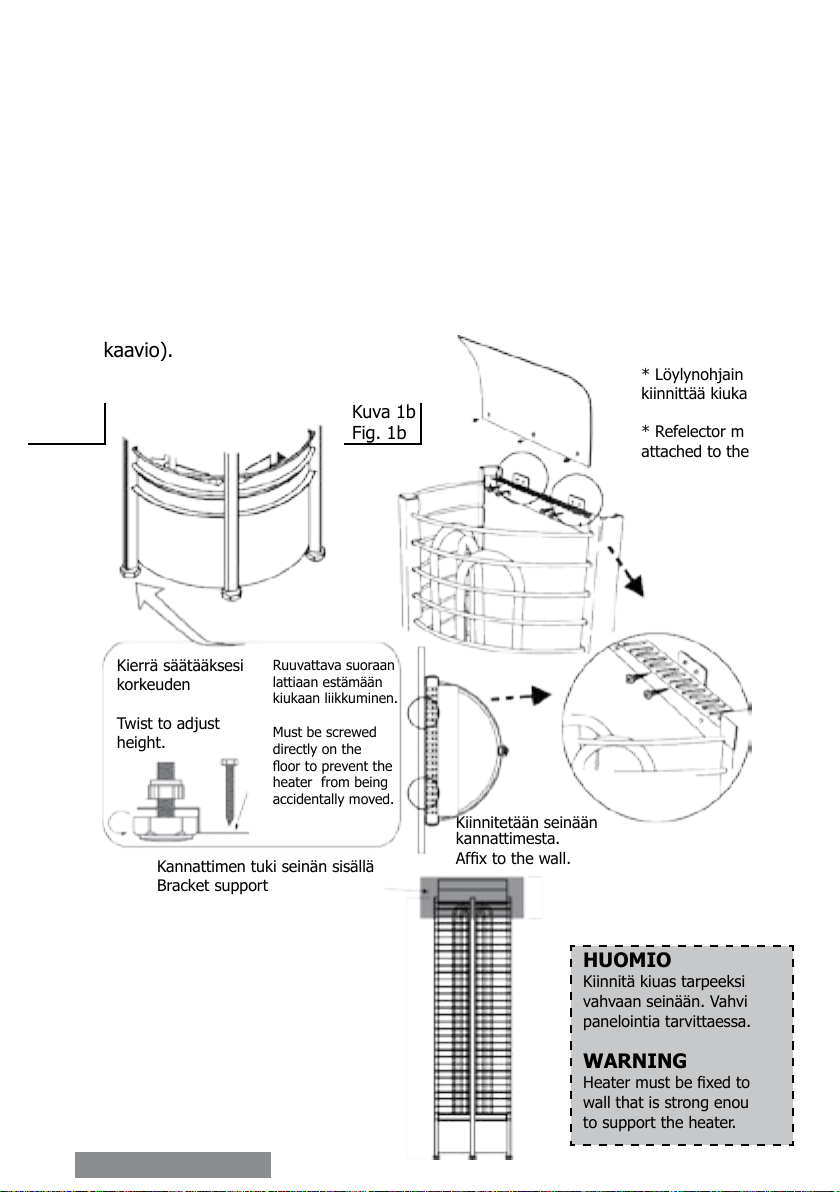

Ruuvattava suoraan
lattiaan estämään
kiukaan liikkuminen.
Must be screwed
directly on the
oor to prevent the
heater from being
accidentally moved.
HUOMIO
Kiinnitä kiuas tarpeeksi
vahvaan seinään. Vahvista
panelointia tarvittaessa.
WARNING
Heater must be xed to the
wall that is strong enough
to support the heater.
Kierrä säätääksesi
korkeuden
Twist to adjust
height.
* Löylynohjain täytyy
kiinnittää kiukaaseen.
* Refelector must be
attached to the heater
Kannattimen tuki seinän sisällä
Bracket support
Kiinnitetään seinään
kannattimesta.
Afx to the wall.
Kuva 1a
Fig. 1a
Kuva 1b
Fig. 1b
1
2
1400mm
200mm
8SUOMI | ENGLISH

A
1900
2100
TH6-105Ni-WL
TH6-120Ni-WL
1900
2100
2100
TH9-105Ni-WL
TH9-120Ni-WL
TH9-150Ni-WL
2300
2300
2300
2300
TH12-150Ni-WL
TH12-180Ni-WL
TH12-210Ni-WL
TH12-240Ni-WL
A
100
20
max. 750
100
HEATER IN INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 30). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 16).
NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
Minimum safety distances (mm)
Minimisuojaetäisyydet (mm)
HUOM!
Poista suojapahvi vastuksista ennen
kiukaan asentamista. Pahvi on
tarkoitettu ainoastaan suojaamaan
vastuksia kuljetuksen aikana.
Kuva 2
Fig. 2
SUOMI | ENGLISH 9

12
KIUASKIVET
Kivien tarkoitus kiukaassa on varastoida lämpöä, jolla taataan löylyveden tehokas höyrystyminen.
Jotta kiuas toimii oikealla tavalla, on kivet poistettava kiukaasta vähintään kerran vuodessa tai n. 500
käyttötunnin välein. Kiukaan kivitila tulee puhdistaa murentuneista kivistä säännöllisesti ja uudet
kivet latoa ohjeen mukaisesti. Uusia kiviä ladottaessa suositellaan käyttämään viiltosuojahansikkaita.
Tarvittava kivimäärä on ilmoitettu kiukaan teknisissä tiedoissa (Katso sivu 30, tekniset tiedot).
Julkisessa käytössä olevan kiukaan kivet tulee latoa uudestaan vähintään kolme kertaa vuodessa ja
vaihtaa vähintään kerran vuodessa. Vaihdosta on tarvittaessa esitettävä selvitys.
HUOM! Palovaaran vuoksi kiuasta ei tule käyttää ilman kiuaskiviä. Käytä vain sähkökiuaskäyttöön
tarkoitettuja kiuaskiviä (oliviini tai oliviinidiabaasi). Vääränlaisten kivien käyttö voi aiheuttaa
mm. vastusten ennenaikaisen hajoamisen. Älä käytä kiukaassa keraamisia kiuaskiviä.
KIVIEN LATOMINEN KIUKAASEEN
Ennen kivien latomista on suositeltavaa pestä ne mahdollisen lian ja pölyn poistamiseksi. Kiviä
ladottaessa kiukaaseen on huomioitava, että kiukaan läpi virtaavaa ilman kiertoa ei estetä, koska
tämä johtaa lämmityselementtien ylikuumenemiseen ja niiden käyttöiän merkittävään lyhenemiseen.
Isokokoisia kiviä ei saa milloinkaan työntää väkisin lämmityselementtien väliin, vaan tällaiset
kivet on poistettava. Kivet on ladottava siten, että elementit eivät väänny ulos- tai sisäänpäin ja
elementit eivät saa koskettaa toisiaan kivien ladonnan tuloksena. Alle 35 mm halkaisijaltaan olevia
pienikokoisia kiviä tai kivien paloja ei saa laittaa kiukaaseen, koska ne vaarantavat ilmankiertoa ja
voivat aiheuttaa lämmityselementtien ylikuumenemisen.
Kivet on ladottava kiukaaseen siten, että elementit peittyvät mahdollisimman hyvin ulkoapäin
katsottuna. Vastusten ollessa kosketuksissa toisiinsa, vastusten elinikä lyhenee huomattavasti.
HUOM! Takuu ei korvaa vastuksia, jotka ovat rikkoutuneet väärän kivilajin käytöstä tai virheellisen
ladonnan aiheuttaman ylikuumenemisen tai sen aiheuttamista mekaanisista vaurioista.
Ennen kivien ladontaa tulee kiukaan toimivuus testata. Testatessa kiuas laitetaan hetkeksi päälle,
jonka aikana kaikkien vastusten tulisi lämmetä.
Hyvä kivitys
Good stone arrangement
Ylänäkymä
Top view
Vastus
Heatin element
Älä lado kiviä vastustelineen
sisäpuolelle.
Do not put stones inside the
heating element holder. Kivi
Stone
Huono kivitys
Bad stone arrangement
Kuva 3
Fig. 3
SUOMI
10

12
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 30 Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.
Vastustuen kanssa:
• Lämmittää nopeammin ja kuluttaa
vähemmän sähköä
• Pidentää vastusten elinikää
• Parantaa ilmankiertoa
• Korkeampi saunan lämpötila
Ilman vastustukea:
• Suurempi kivimäärä lisää vesihöyryn määrää
• Matalampi saunan lämpötila
• Pehmeämmät löylyt
With stone spacer:
• Faster heating ability thus reduces
power consumption
• Extend life span of heating element
• Improves air circulation
• Hotter room temperature
Without stone spacer:
• More stones means more steam
• Milder room temperature
• Softer steam
vastustuki
stone spacer Kuva 4
Fig. 4
HUOM!
Varmista ettei kivet pääse
vastustuen ja vastusten väliin
sillä ne estävät tarvittavan
ilmankierron.
NOTE!
Make sure that any size of
stone can’t get inside the
stone spacer as it will block
the air ow.
ENGLISH 11

ERILLISEN KÄYTTÖPANELIN ASENNUS
kaapelilla.
4. Asenna käyttöpaneli seinään tehtyyn
aukkoon.
5. Ruuvaa käyttöpaneli seinään mukana
tulleilla ruuveilla.
6. Napauta käyttöpanelin etulevy pai-
koilleen.
1. Asenna erillinen käyttöpaneli
saunahuoneen ulkopuolelle,
huonelämpötilaan.
2. Tee seinään aukko annettujen mittojen
mukaan.
3. Liitä käyttöpaneli ja tehoyksikkö
toisiinsa mukana tulevalla RJ 12
INSTALLATION OF THE CONTROL PANEL
(SEE ILLUSTRATION)
1. Mount the Separate control panel
casing outside the sauna room, in
preferred, secure area on a room
temperature.
2. Cut the wall section according to the
specications.
3. Connect the RJ12 cable provided from
the control panel to the Power Controller.
4. Insert the casing on the cut section.
5. Screw the Control panel to the wall with
screws provided.
6. Snap the top cover of the panel to its
place.
Kuva 5
Fig. 5
161mm
25mm
85mm
1.
4.
81mm
40mm
126mm
155mm
40mm
80mm
SEPARATE CONTROL INTERFACE
Touch SS Touch
SS Touch
Classic
Classic / Touch
Classic 2.0
Classic 2.0
3.
Tehoyksikkö
Power Controller
Kytkentäkaavio sivulla 16-19
Refer to Electrical Diagram on
pages 16-19
12 SUOMI | ENGLISH

360°
180°
Min. 1000mm
Min. 500mm
100mm
150mm
Min. 1000mm
Min. 1000mm
See Airvent
illustration
Kuva 6
Fig. 6
LÄMPÖTILATUNNISTIN
SENSOR
Place the sensor over the heater. (See g. 6)
Do not place the sensors near the air ventilation. The closeness of the air vent cools
down the sensor. Thus, an incorrect temperature is displayed and the heater may over-
heat.
Asenna tunnistin kiukaan yläpuolelle (Katso kuva 6)
Älä asenna tunnistinta lähelle ilmanvaihtoventtiilejä. Liian lähellä tunnistimia olevat
ilmanvaihtoventtiilit viilentävät tunnistimia ja antavat väärän tiedon tehoyksikölle saunan
lämpötilasta ja kiuas saattaa ylikuumentua.
HUOM!
Älä asenna lämpötila-anturia alle 1000 mm
etäisyydelle suuntaa-mattomasta tuloilmavent-
tiilistä tai alle 500 mm etäisyydelle anturista
poispäin suunnatusta venttiilistä.
NOTE!
Do not place the sensors too near to air ventila-
tion (not under 1000mm) or not under 500mm
from air ventilation, which is directed away from
sensors.
Tuloilmaventtiilin asentaminen
Air vent installation
Suuntaamaton
ilmavirta
Non-directed
airow
Directed airow
Suunnattu
ilmavirta
Sensori
Sensor
Sensor
Sensori
Tunnistin
Sensor
Tunnistin
Sensor
Lämpötilatunnistin
Temperature Sensor
ILMANVAIHTO
AIR VENT
ILMANVAIHTO
AIR VENT
ILMANVAIHTO
AIR VENT
KATTO
CEILING
Ylänäkymä
Top view Sivunäkymä Side view
SEINÄ
WALL
SEINÄ
WALL
LATTIA
FLOOR
SENSORIN PAIKKA
SENSOR LOCATION
SUOMI | ENGLISH 13

OVITUNNISTINVARAUS (LISÄVARUSTE)
Muussa kuin kotikäytössä on suositeltavaa asentaa ovitunnistin (lisävaruste). Sille on
varattu omat riviliitimet ohjauskeskuksessa (Katso sivu 24). Ovitunnistin kytkee pois
päältä kaikki aktiiviset esiajastustoiminnot mikäli ovi on auki.
Ovitunnistin myös varmistaa, että saunan ovi ei ole liian pitkään avoinna, kun kiuas on
päällä. Jos kiuas on päällä ja ovi on auki yli 15 minuuttia, varoitusääni ja ”DOOR”-teksti
näytössä ilmoittavat asiasta. Kiuas sammuu automaattisesti.
HUOM!
Mikäli ovitunnistinta ei ole asennettu, tulee ohjauskeskuksen riviliittimet “Door switch”
(Katso sivu 16.) kytkeä toisiinsa yhdyslangalla
HUOM!
Jos kiukaassasi on erillinen ohjauskeskus, täytyy ylikuumenemisen estävä lämpötilan-
tunnistin asentaa kattoon, ylhäältäpäin kohtisuoraan katsottuna keskelle Aries-kiuasta,
vaikka ohjauskeskuksen käyttöohjeissa sanottaisiinkin toisin. Jos lämpötilantunnistin
asennetaan Aries-kiukaan yläpuolelle seinään, aiheuttaa se kiukaan ylikuumenemis-
vaaran. Tunnistinta ei myöskään saa asentaa alle 1 metrin päähän ilmanvaihtoventtiil-
eistä. Älä asenna lämpötila-anturia alle 1 metrin päähän suuntaamattomasta ilmavent-
tiilistä tai alle 0,5 metrin päähän poispäin suunnatusta ilmaventtiilistä.
TUULETIN (LISÄVARUSTE)
Tuuletinta voi käyttää vain jos toiminto on olemassa ohjauskeskuksessa. Saunahuoneen
tuulettimessa pitää olla joko sulkunapa- tai oikosulkumoottori, jotta ohjauskeskus voi
ohjata sen tehoa. Max teho 100W 230V jännitteessä.
VALAISTUKSEN HIMMENNIN (LISÄVARUSTE)
Mikäli himmennintoiminto on kytkettynä ohjauskeskukseen voit säätää sauna- huoneen
valaistuksen voimakkuutta. Vain hehkulamput ovat säädettävissä.
SUOMI
14

DOOR SENSOR (OPTIONAL)
In other than household use, it is recommended to install door sensor. The door sensor
disables all pre-run operations if the door is opened while the pre-run countdown is
active.
The door sensor also ensures that the door is not open for long periods of time when
the heater is on. If the heater is on and the door is open for more than 15minutes, an
alarm and “DOOR” will be displayed to warn the user. The heater will be switched off
automatically.
NOTE:
If no door sensor is installed, “Door switch” terminals in the Power Controller must be
connected with each other by a jumper wire. See page 16. Note: connection is not
present in the drawing.
NOTE!
When using a separate control with the heater the temperature sensor with safety
fuse, (which prevents the heater from overheating) must always be installed in the
ceiling directly above the center of the Aries heater even if the control unit’s manual
states otherwise. Installing the sensor above the Aries heater on the wall may cause
over heating of the sauna heater. Do not install the temperature sensor with fuse
closer than 1 meter from the ventilation louvers. Do not place the sensors under
1 m from non-directional air ventilation or not under 0.5 m from a directional air
ventilation, which is directed away from sensors.
FAN (OPTIONAL)
The fan function can only be activated if the fan feature is present on the control unit.
Ensure that the fan motor to be controlled is either shaded pole or permanent split
capacitor motor. The maximum power is 100W with 230 VAC.
DIMMER (OPTIONAL)
It is possible to use any suitable lamp of your choice in the sauna room. However, if the
dimmer feature is present on the control unit and wished to be used, only incandescent
lamp is suitable.
ENGLISH 15

Siirtämällä liitintä
saat muutettua
päälläolo- ja esia-
jastusaikaa
Mikäli ovitunnistinta ei ole asennettu,
tulee ohjauskeskuksen riviliittimet “Door
switch” kytkeä toisiinsa yhdyslangalla
Älä yhdistä kumpaakin valin-
naista tunnistinta yhtä aikaa.
Vain yksi valinnainen tunnistin
saa olla kytkettynä yhdellä
kertaa.
Lämpötilantun-
nistin ylikuume-
nemissuojalla
Valinnainen Valinnainen
Maksimipäälläoloajan
valinta (tunteina)
KYTKENTÄKAAVIO
ELECTRICAL DIAGRAM 3 Vaihe
3 Phase
(R) L1
(S) L2
(T) L3
N
PE
PE
BU V W
U V W
N
TB
U N N
N2 in
Light
NSTBY
TANK LEVEL
NSTBY
DRAIN
FILL
FAN
EMPTY
W211 D 1 3
V
N3 4 4D
BROWN BROWN
BLUE
WHITE WHITE BLACK
Temp Fuse
TS1TS1
TS2TS2
T/H Sensor T/H Sensor
T/H Sensor T/H Sensor
Temp Fuse
BLACK
2 4
T/H Sensor
10,5kW - 15,0 kW
5 core cable
Primary
Supply
160 mA
Sauna Heater
4 meters
Ground
Power Supply
The cable must be
HO7RN-F type or its
equivalent.
100 W
AC1
Light Fan
Control Unit Main Switch
BROWN BLACK BLUE
1 1 0 1
Fuse Glass
Fan & Combi
500 mA
Fuse Glass
Light
500 mA
Fuse Glass
Sensors
FUS TSFUS TS
1
42
3
FUS TS
1
42
3
1
4
TS1 TS2
Temperature
Sensor
with Fuse
Optional
Temperature &
Humidity Sensor
Optional
Temperature Sensor
for Bench Area
Jumper For
Maximum Session Time
4h
6h
12h 24h
(hours)
1
JPB1
JPB1
F1
F3
F2
Do not connect both
Optional Sensors same
time. Only one of the
optional sensors at a
time is allowed.
400 V 3N~
50-60 HZ
Max. 9.0 kW
Adjust this jumper
to change max.
session time. 6hrs
is factory default.
18h
BLUE
Note:
Note:
If no door sensor is installed, "Door
switch" terminals in the Power Controller
must be connected with each other by a
jumper wire from terminal D toterminal D.
WHITE
BLUE
Lämmityksen ohjaus TB: Control of Heating
NON-FUSED
Touch SS TouchClassic
Only for Separate Control Interface
Classic 2.0
kW H3H1 H2 H4 H5 H7H6 H8 H9 H10 H11 H12
TH6-120Ni-WL
TH6-105Ni-WL 10.5
12.0
2.0
2.0 2.0 2.0
1.5
2.0 2.0 2.0
2.0 1.52.0 1.5
TH9-105Ni-WL
TH9-150Ni-WL
TH9-120Ni-WL
10.5
12.0
1.15 1.151.15 1.151.15 1.151.151.15 1.15
1.5 1.151.5 1.51.15 1.51.51.15 1.15
15.02.0 1.51.5 2.0 1.5 1.52.0 1.5 1.5
TH12-150Ni-WL 15.01.15 1.151.15 1.51.15 1.151.15 1.5 1.15 1.15 1.15 1.5
Malli
Model
16 SUOMI | ENGLISHSUOMI | ENGLISH 17

Power Controller
400V 1N~
Max. 15.0 kW
PE
R-in S-in T-in N N UBU V W
TB
U N N
N2 in
Light
NSTBY
TANK LEVEL
NSTBY
DRAIN
FILL
FAN
EMPTY
W2 1 1 D 1 3
V
N3 4 4 D
BROWN BROWN BLUE WHITE WHITE BLACK
Temp Fuse
TS1 TS1
TS2 TS2
T/H Sensor T/H Sensor
T/H Sensor T/H Sensor
Temp Fuse
BLACK
2 4
T/H Sensor
Primary
Supply
160 mA
RJ12 - Data Cable
1 meter
4 meters
Ground
110 W
AC1
Light
Built-in Control
Models
Control Unit Main Switch
BROWN BLACK BLUE
1 1 0 1
Fuse Glass
Fan & Combi
500 mA
Fuse Glass
Light
500 mA
Fuse Glass
Sensors
FUS TSFUS TS
1
42
3
FUS TS
1
42
31
4
TS1 TS2
Temperature
Sensor
with Fuse
Optional
Temperature &
Humidity Sensor
Optional
Temperature Sensor
for Bench Area
Jumper For
Maximum Session Time
4h
6h
12h 24h
(hours)
1
JPB1
JPB1
F1
F3
F2
For Built-in Controls,
remove the interface
PCB to access the
Session Time jumper. Adjust this jumper
to change max.
session time. 6hrs
is factory default.
18h
BLUE
Make sure that pin header
terminal is properly inserted
to UIB socket terminal.
WHITE
BLUE
N
R (L1)
(L2)
(L3)
S
T
N
PE
5 core cable
Power Supply
The cable must be
HO7RN-F type or its
equivalent.
Contactor
Terminal 1 Terminal 2
Do not connect both
Optional Sensors same
time. Only one of the
optional sensors at a
time is allowed.
Note:
Note:
If no door sensor is installed, "Door
switch" terminals in the Power Controller
must be connected with each other by a
jumper wire from terminal D to terminal D.
400V 1N~
Max. 15.0 kW
PE
R-in S-in T-in N N UBU V W
N2 in
NSTBY
Primary
Supply
160 mA
Ground
R (L1)
(L2)
(L3)
S
T
N
PE
5 core cable
Power Supply
The cable must be
HO7RN-F type or its
equivalent.
Built-in Control
Models
Control Unit Main Switch
BROWN BLACK BLUE
1 1 0 1
Fuse Glass
Fan & Combi
500 mA
Fuse Glass
Light
500 mA
Fuse Glass
JPB1
F1
F3
F2
For Built-in Controls,
remove the interface
PCB to access the
Session Time jumper.
Make sure that pin header
terminal is properly inserted
to UIB socket terminal.
N
U V W N U V W N
HEATER
2 1 1 D 1 3
Touch SS TouchClassic
Only for Separate Control Interface
Classic 2.0
kW
TH12-180Ni-WL
TH12-240Ni-WL
TH12-210Ni-WL
18.0
21.0
1.5 1.51.5 1.51.5 1.51.51.5 1.5
1.5 1.51.5 1.51.5 1.52.0 2.0 2.0
24.02.0 1.51.5 2.0 1.5 1.52.0 2.0 2.0
1.51.5 1.5
2.0 2.0 2.0
2.0 2.0 2.0
H3H1 H2 H4 H5 H7H6 H8 H9 H10 H11 H12
Malli
Model SÄHKÖKIUAS
Tehoyksikkö Kontaktoriyksikkö
3 Vaihe
3 Phase
18 SUOMI | ENGLISHSUOMI | ENGLISH 19

0Pois päältä=
=
=
Valot päällä
Ohjauskeskus
päällä
II
I
0II I
Sauna Tyyppi Kotisauna Hotellit, kerrostalot Yleinen sauna
Liittimet 1 2 3 4 5
4 tuntia 6 tuntia
3 tuntia 5 tuntia
12 tuntia
99 tuntia
18 tuntia 24 tuntia
Maksimi päälläoloaika
Maksimi
esiajastusaika
MAKSIMI PÄÄLLÄOLOAJAT
Maksimi päälläoloaika riippuu saunan käyttökohteesta. Kotikäytössä maksimiaika on rajattu
kuuteen tuntiin. Se sisältää esiajastuksen ja päälläoloajan*. Tehdasasetus on kuusi tuntia.
Taloyhtiöissä, hotelleissa ja muissa vastaavissa kohteissa maksimiaika on rajattu 12 tuntiin,
sisältäen esiajastuksen ja päälläoloajan.
Yleisissä saunoissa päälläoloaika voi olla joko 18 tai 24 tuntia. Mikäli päälläoloaika on ajastet-
tu 24 tuntiin, sauna on aina päällä ja vaatii jatkuvaa valvontaa.
Maksimi päälläoloajat säädetään piirilevykortilla olevilla liittimillä (Katso sivu 16). Suomessa
liittimet 3, 4 ja 5 ovat tarkoitettu ainoastaan yleisiin, kaupallisessa käytössä oleviin saunoihin.
Asetuksia saa muuttaa ainoastaan valtuutettu sähköasentaja.
Kun liittimiä asennetaan, kyseisen maan lakeja ja säädöksiä tulee noudattaa. Mikäli liittimiä
ei ole asennettu lainkaan, asetus on 6 tuntia. Ks. Taulukko.
*) IEC 60335-2-53 mukaan

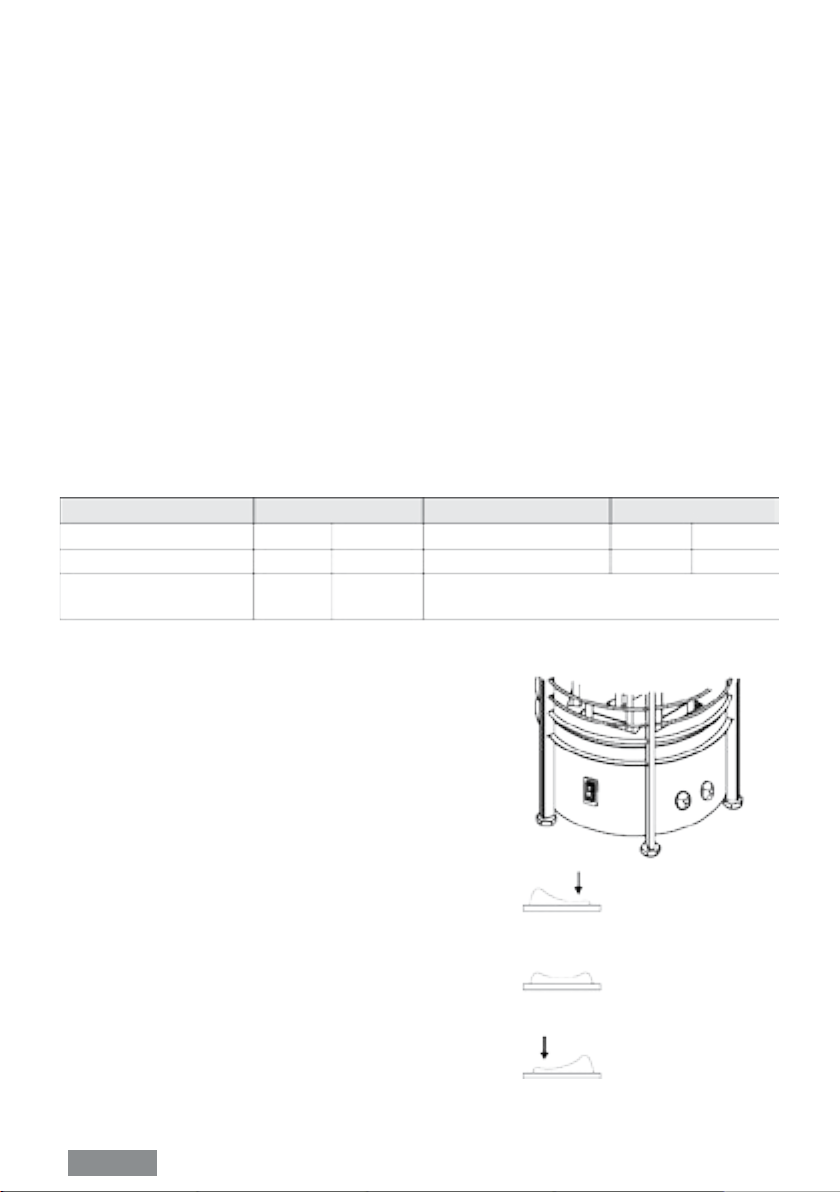

KIUKAAN PÄÄKYTKIN
Kiukaan pääkytkin on sijoitettu kiukaan alaosaan.
Pääkytkin irroittaa kiukaan elektroniikan verkkojän-
nitteestä.
Pääkytkimen asento I on tarkoittu normaalia toi-
mintaa varten. Ainostaan tässä kytkimen asennossa
ohjauskeskus voi ohjata kiuasta ja ohjauskeskuksen
muut toiminnot toimivat normaalisti.
Ohjauskeskuksen irroitus verkosta tapahtuu
kääntämällä pääkytkin keskiasentoon (asento 0).
Saunahuoneen valon voi laittaa päälle kääntämällä
pääkytkin asentoon II. Tällöin ohjauskeskuksen elek-
troniikka säilyy verkosta irroitettuna.
SUOMI
20

0 =
=
=
II
I
OFF
LIGHT ON
UNIT ON
0II I
Sauna Type Domestic sauna Hotels, Condominiums Public sauna
Jumper 1 2 3 4 5
4h 6h
3h 5h
12h
99h
18h 24h
Max. time
Max. pre-run time
*) IEC 60335-2-53
MAXIMUM SESSION TIME
The maximum sauna session time depends on the purpose of the sauna. For domestic use,
the total on-time of the sauna is limited to 6 hours. It includes pre-run time and the session
time*. The factory setting for the control unit is 6 hours.
For condominiums, hotels and similar locations, the operating period of the sauna heater is
limited to 12 hours, including the pre-run time and the session time.
For public sauna, the operating period of the sauna heater can be either 18 or 24 hours.
Please note, if the public sauna is set to 24 hours, it will be on constantly. It needs to be
continuously attended.
The maximum heater on-time is set by the jumpers on JPB1 in the power controller (See
page 16). Jumpers 3, 4 and 5 are meant only for public sauna rooms. Only a qualied
electrical can change the settings. The standards and regulations of the country where the
control unit is installed must be followed, when setting the jumpers. When no jumpers are
placed, the default time is 6 hours. See the Table.

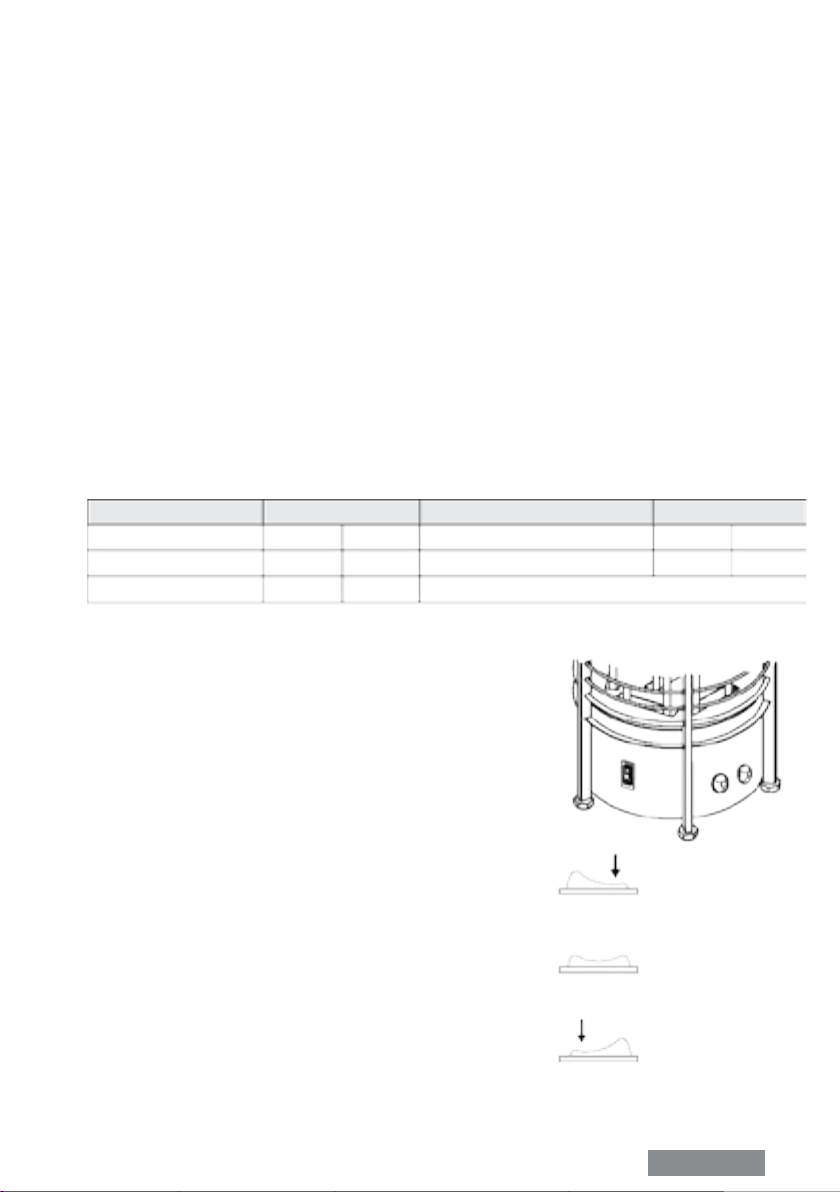

THE HEATER MAIN SWITCH
The heater main switch can be found on the lower part of
the heater. Using this switch, you can isolate the electron-
ics from the mains power supply.
In order to put the unit into operation, switch to the rst
position (switch position I). In this switch position all con-
trol unit’s functions work normally.
In case of breakdown, press the control unit switch on the
left part of the rocker to the middle position (switch posi-
tion 0). The unit is now completely switched off.
In order to switch on the light in the sauna when the unit
is switched off, press on the left part of the rocker to the
second position (switch position II). Quality requirements
for water which is thrown to the heater
ENGLISH 21

Saadaksesi miellyttävän ilmatilan saunaan siellä pitäisi olla kuumaa ja raikasta ilmaa
sopivassa suhteessa. Oikealla tavalla järjestetty ilmanvaihto kierrättää kiukaan ympärillä
olevan lämpimän ilman saunan kaukaisimpaankin nurkkaan. Jokainen saunahuone on
kuitenkin ilmankierroltaan yksilöllinen. Parhaan löylyn saamiseksi suosittelemme koneel-
lista ilmanvaihtoa.
Tulo- ja poistoilmaventtiilien sijainnit vaihtelevat saunan mallista sekä omistajan mielty-
myksistä riippuen. Koneellista ilmanvaihtoa käytettäessä tuloilmaventtiili tulisi sijoittaa
vähintään 50 cm:n kiukaan yläpuolelle seinään (kuva A) tai kattoon (kuva B). Poistoil-
maventtiili tulisi sijoittaa diagonaalisesti tuloilmaventtiiliä vastapäätä, mieluiten lauteiden
alle lähelle lattiaa, mahdollisimman kauas tuloilmaventtiilistä. Suositeltava tuloilmavent-
tiilin koko on 10cm.
Poistoilma voidaan johtaa putkea pitkin katolla sijaitsevaan poistoilmaventtiiliin tai johtaa
oven alitse kylpyhuoneessa olevaan poistoventtiiliin. Tällöin saunan kynnysraon tulisi olla
vähintään 5 cm ja kylpyhuoneessa olisi hyvä olla koneellinen ilmastointi. Poistoilmavent-
tiilin poikkipinta-alan tulisi olla kaksi kertaa suurempi kuin tuloilmaventtiilin. Ilman tulisi
vaihtua saunassa minimissään 6 kertaa tunnissa. Tuloilmaventtiiliä ei saa sijoittaa siten,
että se viilentää erillisen ohjauksen lämpötila-anturia. Katso etäisyysvaatimukset ohjai-
men ohjekirjasta.
ERISTYS
Saunassa tulee olla asianmukaiset eristykset seinissä, katossa ja ovessa. Mikäli saunassa
on yksi neliömetri (m²) eristämätöntä seinäpintaa (esim. lasiovi, tiili- tai kaakeliseinä) on
saunan tilavuuteen laskettava suunnilleen 1,2 kuutiometriä (m³) lisää (Katso sivu 30,
Tekniset tiedot). Tämä vaikuttaa erityisesti oikeanlaisen kiukaan valintaan.
Kosteuseristyksen tulee olla saunassa hyvä, jotta kosteuden leviäminen muihin huoneisiin
ja seinärakenteisiin estetään tehokkaasti. Kosteuseristys tulee sijoittaa lämpöeristyksen ja
paneelien väliin.
Lämpö- ja kosteuseristys asennetaan seuraavan järjestyksen mukaisesti ulkoa sisälle:
1. Lämpöeristyksen suositeltava minimipaksuus seinissä on 50mm ja katossa 100mm.
2. Höyrysulkuna voi käyttää pahvi- tai alumiinifoliolaminaattia, joka kiinnitetään
eristyksen päälle alumiinifolio sisäänpäin.
3. Jätä vähintään 20mm ilmarako höyrysulun ja sisäpaneelin väliin.
4. Estääksesi kosteuden kerääntymisen paneelin taakse jätä seinäpaneelin ja katon väliin
rako.
ILMANVAIHTO
SUOMI
22
